ZNAK WOLNEJ BURTY

Na modelu LWOWA (wyk. przez kpt. Mieczysława Narkiewicza) można się dopatrzeć bardzo małego szczególiku jakim jest znak wolnej burty (znane także jako Znak Plimsolla)



Na FOW opisał to kol. JanuszK:

...

Zaintrygował mnie znak wolnej burty tak precyzyjnie odwzorowany na modelu. Przyznaję, że nigdy do tej pory nie analizowałem dostępnych zdjęć pod tym kątem. Jednak rzeczywiście jako statek towarowy musiał coś takiego mieć i słabo ale jest on widoczny na niektórych zdjęciach. Ciekawostką jest drabinka obok znaku. Obejmuje ona jedynie dwa wskazania - wodę słodką i zimowy Północny Atlantyk.

...

Jestem laikiem, jak zapewne większość kolegów, więc poszukałem wyjaśnienia.

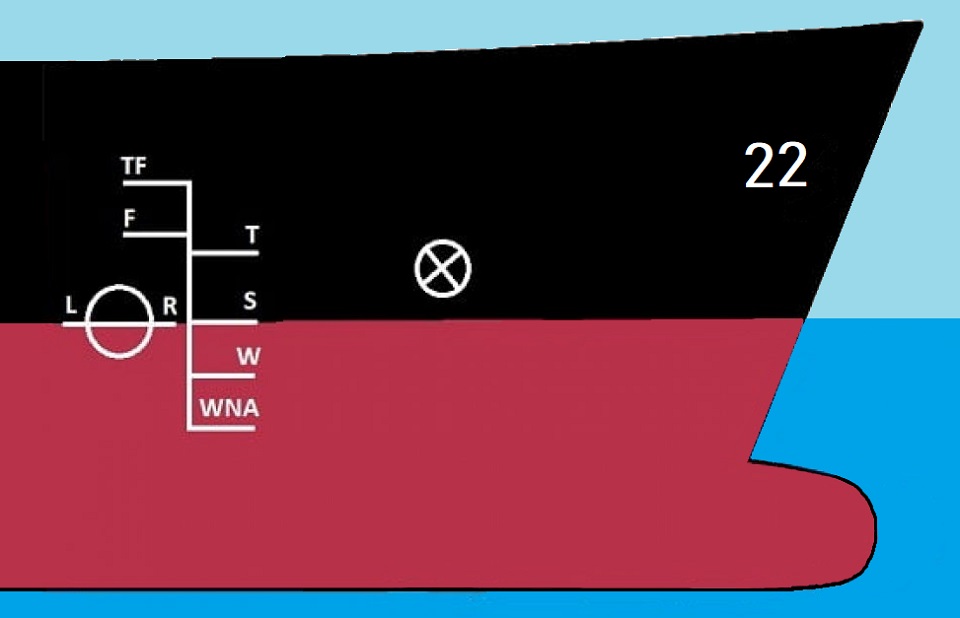

Znak wolnej burty (także Znak Plimsolla) – oznaczenie składające się z: kręgu wolnej burty oraz linii ładunkowych wskazujących największe dopuszczalne zanurzenie statku w różnych okolicznościach i różnych porach roku, według zasad określonych w konwencji o liniach ładunkowych, przyjętej w Londynie dnia 5 kwietnia 1966 r.

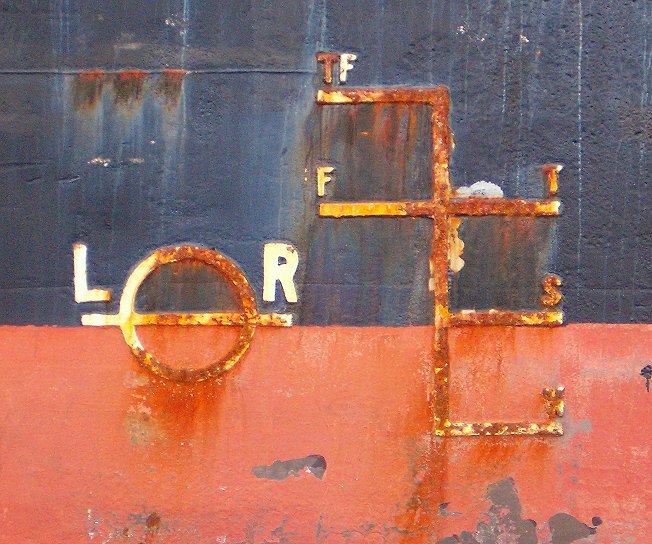

LR - Lloyd's Register


angielskie oznaczenie

W kręgu wolnej burty znajdują się litery oznaczające towarzystwo klasyfikacyjne, z którego klasą pływa statek. Dla przykładu LR – Lloyd’s Register, PR – Polski Rejestr Statków, NV – Det Norske Veritas, BV – Bureau Veritas.

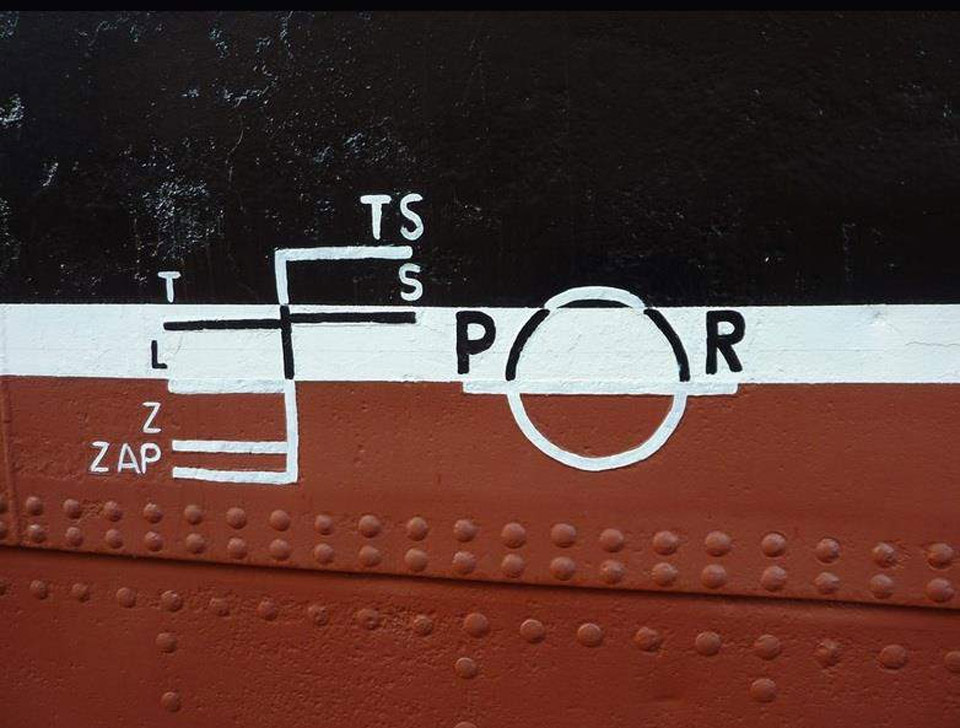

PR – Polski Rejestr Statków

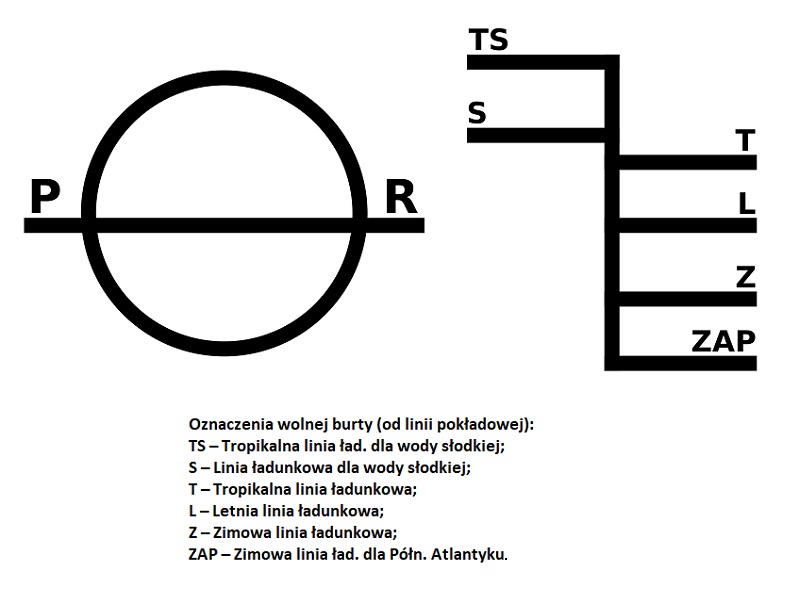

Statek może maksymalnie zanurzyć się do górnej krawędzi linii odpowiedniej dla strefy, w której się znajduje. Podział świata na strefy i czas obowiązywania zimy i lata w niektórych z tych stref został określony w załączniku do konwencji. Mniejsze zanurzenie (większa wolna burta) zapewnia statkowi zapas pływalności i większą wysokość pokładu oraz nadbudówek nad wodą, co zmniejsza szanse na jego uszkodzenie i zatopienie w warunkach złej pogody, jaka jest bardziej prawdopodobna w sezonach zimowych.

Linie pokazujące maksymalne zanurzenie w wodzie słodkiej pozwalają na takie załadowanie statku, stojącego w porcie o wodzie słodkiej, że po przejściu do wody morskiej zanurzenie zmniejszy się (ze względu na większy ciężar właściwy wody morskiej) do letniej (lub tropikalnej) linii zanurzenia.

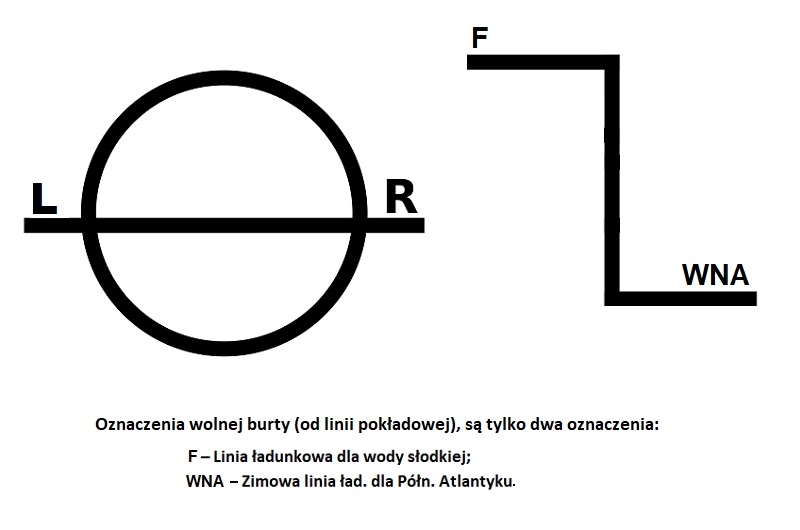

Wyjaśnienie opisu drabinki:

Historia

Wbrew zasadom bezpieczeństwa, w celu zwiększenia zarobku armatora często ładowano nadmierne ilości ładunku. Nierzadko też statki w złym stanie technicznym armatorzy ubezpieczali powyżej ich wartości i przeładowane wysyłali w morze, aby w razie zatonięcia podjąć pieniądze z ubezpieczenia. W tych katastrofach straciło życie wielu marynarzy, co poruszyło członka brytyjskiego parlamentu Samuela Plimsolla. Doprowadził on do uchwalenia przez parlament ustawy w 1875 roku, regulującej kwestie bezpieczeństwa żeglugi, przekształconej w 1876 roku w Merchant Shipping Act. Wprowadzone wtedy oznaczenia minimalnej wolnej burty nazwano znakiem Plimsolla.

Znak Plimsolla na LWOWIE wg angielskich oznakowań Lloyd's Register

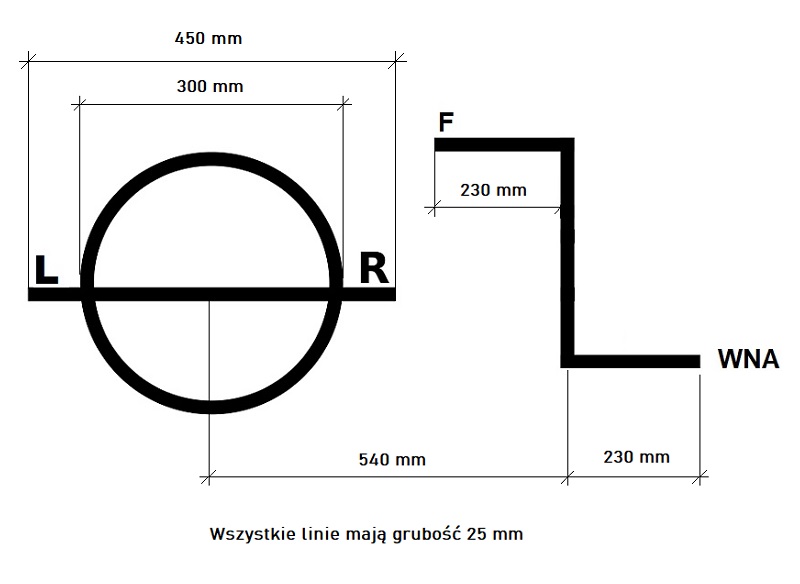

Obowiązujące wymiary
