Miedziowanie

Karrex Dyskusja rozpoczęta przez Karrex 12 lat temu

Miedziowanie

Dno Santisima Trinidad zostało obite blachą w 1782 roku, a więc dwa lata po HMS Victory (1780).
Na Victory zamontowano 3923 płyty miedziane o długości około 1220 mm i szerokości 360 mm każda, na Santisima Trinidad zapewne nieco więcej.
Płyty nakładano na dennym poszyciu kadłuba w układzie cegiełkowym, na zakładkę - płyty nachodziły na siebie.
Miedziowanie zaczęto stosować gdyż dotychczasowe zabezpieczenia przed szkodnikami (m.in. świdrak okrętowy) nie zdawały egzaminu.

Niestety nie wiadomo nic na temat miedziowania Santisima Trinidad, dlatego w tym wątku spróbujemy zebrać informacje na temat miedziowania, przykłady modeli i inne przydatne informacje. Temat równolegle w grupie HMS Victory

Materiały na temat miedziowania z forów modelarskich

Santisima Trinidad

Zdjęcia z budowy sekcji Santisima Trinidad z błękitnego forum (płyty nie nachodzą na siebie, błędnie są na styk).
http://modelshipworld.com...p=115061#115061

modelarstwa plastikowego-samolotowego

http://pwm.org.pl/pwm/ind...omowym-sposobem

O miedziowaniu Santisima Trinidad :
http://usuarios2.arsystel..._Gonzalez03.htm

Materiały na temat miedziowania z książek modelarskich

Układ miedziowania z książki McGowana

http://www.koga.net.pl/images/originalphotos/groupphotos/9/1943/4cd7a5b355884f33f43c30b4.jpg

Schemat miedziowania w zeszycie DeAgostini z kolekcji HMS Victory.

Schemat kolejności układania pasów miedziowania (chyba Constitution?)

(z książki o modelarstwie)

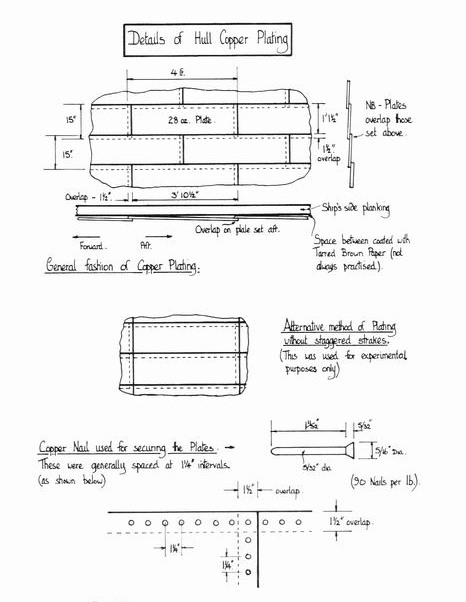

Przykład rozmieszczenia gwoździ i układu płyt miedzianych:

Rysunek pochodzi z książki Petera Goodwina The Construction and Fitting of the ENGLISH MAN OF WAR 1650~1850 (Chapter 10 Hull Protection str. 225)

Orientacyjnie możemy oprzeć się na danych miedziowania modelu HMS Victory w skalii 1:84

Miedziane płytki

Na wykonanie miedziowania w modelu Victory potrzebne będzie 4500 płytek miedzianych o wymiarach 14,2 mm x 3,9 mm.
Na brytyjskim forum DeA jest oferta kupna w/w płytek:
http://www.deagostini.co....r_tile_pack_307
oraz jest zamieszczona instrukcja jak kłaść miedziane poszycie
http://forum.model-space....?g=posts&t=2981

Na forach modelarskich podane są adresy, gdzie można kupić witrażowe taśmy miedziane samoprzylepne
np. Tiffany o szerokościach 3,97 mm czy 4,36 mm, długość rolki 33 metry.
http://www.artshobby.pl/strona-glowna.html

http://www.artshobby.pl/d...ana-maestro.pdf
http://www.artshobby.pl/d...enture-tape.pdf

http://witrazowe.home.pl/...my-miedziane/71

Materiały na temat miedziowania dostępne w necie:
• http://modelshipworld.com...966e769a#140447 - miedziowanie HMS Victory
• http://www.modelshipwrigh...erSheathing.htm

Warto też poszukać informacji w dostępnej literaturze.

• Jeszcze jeden przykład miedziowania (model w nieco większej skali niż Santisima Trinidad ).

Francuski okręt, 74 - działowiec Le Rivoli / Doctor Michael.

http://forum.modelsworld.ru/post158284.html#p158284

Skala 1:48

No i pojawił się kolejny problem, jak przebiegały gwoździe - po przekątnych jak na zdjęciu z Victory i przykładach francuskich czy tak jak na sekcji w Centralnym Muzeum Morskim w Gdańsku.
