Czarny Kruk 1:48 wg Shipyard

Opisy budowy jednostek żaglowych
Awatar użytkownika
Emerjan
Posty: 108
Rejestracja: 13 wrz 2019, 09:03

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: Emerjan »

Ozdabiania modelu ciąg dalszy. Niestety patrząc gołym nie widać niedoróbek a dopiero po zrobieniu zdjęcia i rzuceniu na ekran widać wszystko. Chyba to taki urok z maleństwami. Ja mnie wyszło pokazuję na załącznikach. Janek
Załączniki
to ma być lew
to ma być lew
korona lustra i dekor pod bukszprytem
korona lustra i dekor pod bukszprytem
Awatar użytkownika
sferoida
Posty: 130
Rejestracja: 13 lut 2018, 20:27

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: sferoida »

Emerjan pisze: 11 paź 2022, 22:33 Niestety patrząc gołym nie widać niedoróbek a dopiero po zrobieniu zdjęcia i rzuceniu na ekran widać wszystko.
Też na to choruję :)
A lew fajny jest.
pozdrawiam Radek
Awatar użytkownika
Emerjan
Posty: 108
Rejestracja: 13 wrz 2019, 09:03

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: Emerjan »

Radek w dwójkę już raźniej. W budowie Kruka wszedłem na burty. Trzeba pozakrywać otwory. Najbardziej żmudne są zawiasy klap ambrazur choć starałem się je uprościć bez większej straty dla końcowego wizerunku. Jak wyszło przedstawiam na załączonych zdjęciach. Janek
Załączniki
otworzyłem otwory zaklejone taśmą i
otworzyłem otwory zaklejone taśmą i
zastałem lufy pokryte pyłem. Pomoże sprężarka
zastałem lufy pokryte pyłem. Pomoże sprężarka
kłopotliwe zawiasy
kłopotliwe zawiasy
okute klapy
okute klapy
okna też okute
okna też okute
zamontowane na burtach
zamontowane na burtach
przymiarka otwarcia klap
przymiarka otwarcia klap
Awatar użytkownika
Emerjan
Posty: 108
Rejestracja: 13 wrz 2019, 09:03

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: Emerjan »

Dążę do ukończenia robót na burtach aby skończyć z obracaniem modelu z jednej na drugą burtę. Z doświadczenia wiem jak ważne jest mocne zamocowanie jufersów w ławach bo na dobrze wybranych wantach łatwo się wiąże wyblinki. Same jufersy owijam drutem mosiężnym miękkim (ciągnionym) i lutuję. Agrafki wygięte są z pręta mosiężnego twardego ( walcowanego) bez lutowania. Krótkie ramię nie i twardy mosiądz pozwala zachować kształt agrafki bez odkształceń nawet przy porządnym wybraniu want a ponadto można dość płynnie dobrać długość talrepu a te są jednak różnej długości. Metoda sprawdziła się na FLY-u. Okucia mocowania do burt są z blaszki mosiężnej z otworami nawierconymi na stole krzyżowym i obrabiane w pakietach. Jak wyszło pokazuję na załączonych zdjęciach. Janek
Załączniki
otwory 05 mm
otwory 05 mm
obróbka w pakiecie
obróbka w pakiecie
zamontowane na ławie
zamontowane na ławie
krótka ława z mniejszymi jufersami
krótka ława z mniejszymi jufersami
pozostała drobnica na burty
pozostała drobnica na burty
Awatar użytkownika
ralfee3
Posty: 112
Rejestracja: 25 wrz 2017, 22:52

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: ralfee3 »

Janku, pięknie to wygląda.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
Emerjan
Posty: 108
Rejestracja: 13 wrz 2019, 09:03

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: Emerjan »

Dzięki Rafał. Teraz tak jak Ciebie czeka mnie kosz na dziobie. Jak wyjdzie zobaczymy. Janek
Awatar użytkownika
Jarek
Posty: 460
Rejestracja: 04 gru 2010, 21:56

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: Jarek »

Następna perełka na kodze :) :)
Awatar użytkownika
Emerjan
Posty: 108
Rejestracja: 13 wrz 2019, 09:03

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: Emerjan »

Dzięki Jarku. Ale wiesz jak mówię ( do modelu ) Perełka czy Biały Kruk to się nie odzywa ale na Czarny Kruk to i owszem - rób dalej. To tak dla żartu bo nie wiem jak się wstawia te emotikony. Kosz dziobowy prawie gotowy pozostało tylko wkleić ławę na nagle i latryny które przy żegludze na fali były zapewne z funkcją bidetu. Kosz robiłem podglądając relacje Matiego, Mirka i Witka. Jedyne kłopoty miałem ze ślimakiem na dziobie. Znośnie zaczęło to wyglądać dopiero za siódmym razem. Teraz chyba mogę powiedzieć że nie taki diabeł straszny. Pare zdjęć w załączeniu. Janek
Załączniki

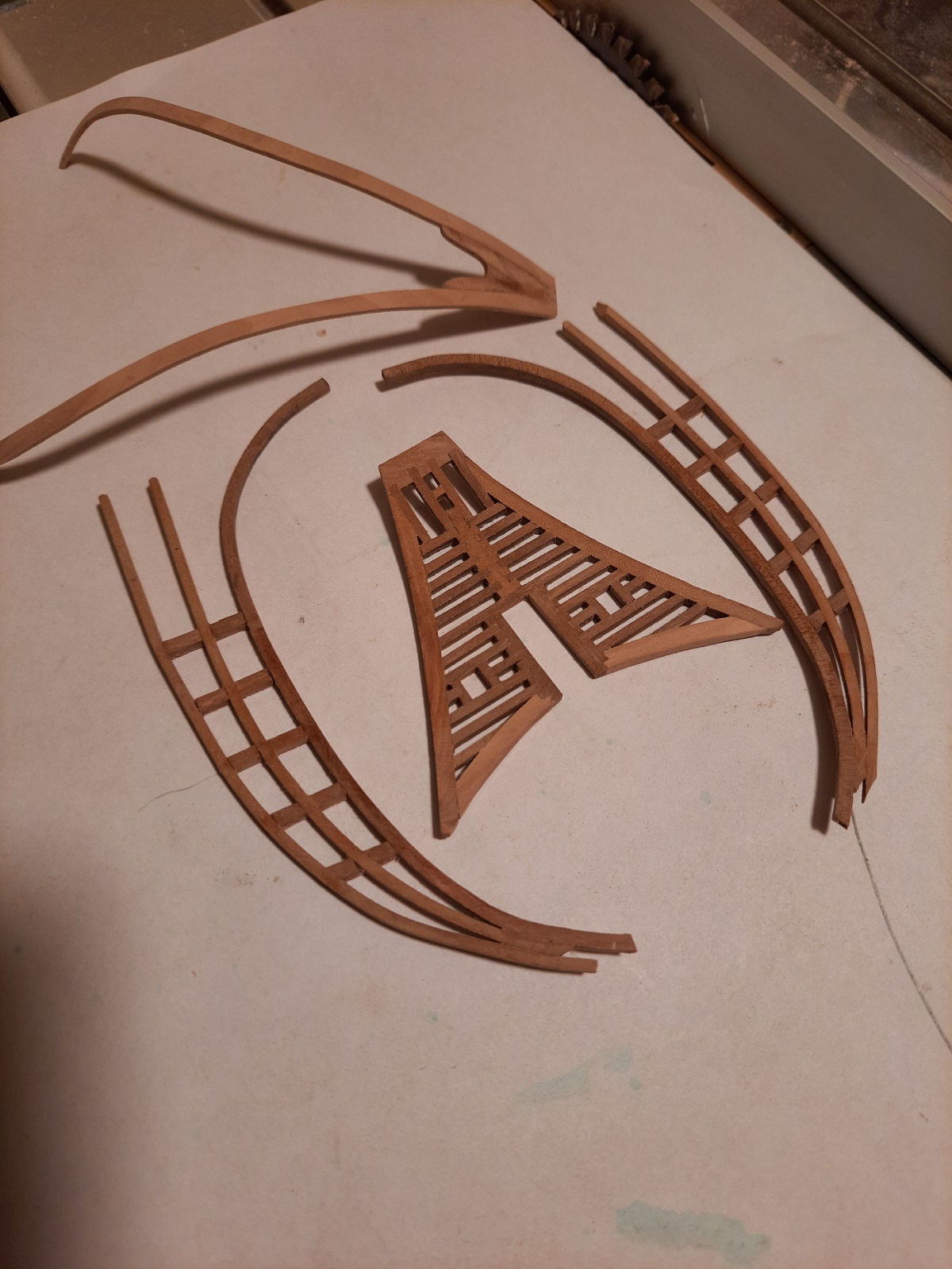

podstawowe elementy kosza
podstawowe elementy kosza
nieudane próby ze ślimakiem
nieudane próby ze ślimakiem
Awatar użytkownika
Witek...
Posty: 78
Rejestracja: 16 gru 2016, 15:07
Lokalizacja: {"name":"Polska Zb\u0105szy\u0144","desc":"","lat":"","lng":""}

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: Witek... »

Wyginanie i sklejanie całości pod rożnymi kątami łukami nie należy do łatwego zadania. Doskonale Ci wyszło, efekt super wszystko idealnie spasowane.
Pozdrawiam Witek
Awatar użytkownika
Emerjan
Posty: 108
Rejestracja: 13 wrz 2019, 09:03

Re: Czarny Kruk 1:48 wg Shipyard

Post autor: Emerjan »

Dzięki Witek. Ja namoczoną listewkę wyginam nagrzaną lutowniczką nawet lekko bardziej na łukach niż na rysunku a następnie jeszcze raz zwilżę , upinam ściskami do szablonu i pozostawiam na noc do wyschnięcia. Następnego dnia trzyma kształt i nadaje się do klejenia. Myślę że każdy ma swoją ulubioną technologię. Pozdrawiam Janek
