Odp:Re:Prosta minitokarka

Post autor: maciejza »

Tomek Aleksinski napisał:
A po co Ci Land Rover? Szpan? B)


hehe, bo lubie rovery górskie :silly:

jestem fanem tej marki jak i citroena.
Citroeny jakies tam posiadam, a landrovera ani jednego :) hehe

lubie offroad (chociaz nie mialbym na niego podejzewam tyle czasu i niestety pieniędzy ile bym chciał :blink: )
ale nawet robienie modeli w garażu było by znacznie przyjemniejsze gdyby towarzyszył mi poczciwy landrover :) poza tym mieszkam i przemieszczam się po takich okolicach ze to auto było by jak najbardziej funkcjonalne.

a poszpanowac to mozna nie wiem ale chyba Range Roverem? ew. wynalazkami które moze wygladaja jak terenówki a nie mają z nimi wiele współnego (chyba ten "szpan" i moda przywędrowała z "Twojego" kontynentu :) )
Awatar użytkownika
Hadżi
Posty: 448
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Odp:Re:Prosta minitokarka

Post autor: Hadżi »

Witam!

Polecam ten link http://www.shipmodeling.ru/tooling.php. Klikajcie w każdy czerwony odnośnik na stronie i podstronach. Jest tam wiele interesujących rzeczy.

Na innych rosyjskich stronach można wiele się nauczyć i podpatrzeć.

Ten link też jest interesujący http://www.shipmodeling.ru/books.php

Życzę przyjemnej lektury

"Hadżi"

PS Myślę, że nie powiało PWM-em
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 448
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Odp:Re:Prosta minitokarka

Post autor: Hadżi »

Witam!

Polecam ten link http://www.shipmodeling.ru/tooling.php. Klikajcie w każdy czerwony odnośnik na stronie i podstronach. Jest tam wiele interesujących rzeczy.

Na innych rosyjskich stronach można wiele się nauczyć i podpatrzeć.

Ten link też jest interesujący http://www.shipmodeling.ru/books.php

Życzę przyjemnej lektury

"Hadżi"

PS Myślę, że nie powiało PWM-em
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Dziadek
Posty: 339
Rejestracja: 04 gru 2010, 21:55

Odp:Re:Prosta minitokarka

Post autor: Dziadek »

tekst zrobiony po polsku jest zrobiony i wysłany do Radka ale moge dostarczyć zainteresowanym wraz z drobnym uzupełnieniem
Wietrzny Bosman
Awatar użytkownika
jerry_bee
Posty: 922
Rejestracja: 04 gru 2010, 21:55

Odp:Re:Prosta minitokarka

Post autor: jerry_bee »

grzebiąc w szafie znalazłem stare numery 'Młodego Technika', w jednym (5/1982) był opis budowy tokarki modelarskiej, raczej przystawki do toczenia. postaram się około weekendu zeskanować to i przerobić na PDFa. poszperam jeszcze głębiej, może coś ciekawego się znajdzie.
--------------------------
pozdrawiam, jerry_bee
Awatar użytkownika
krzychkam
Posty: 187
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Bia\u0142ystok","desc":"","lat":"","lng":""}

Odp:Re:Prosta minitokarka

Post autor: krzychkam »

Witam :)


Dziadek napisał:
tekst zrobiony po polsku jest zrobiony i wysłany do Radka ale moge dostarczyć zainteresowanym wraz z drobnym uzupełnieniem


W takim razie ja bym poprosił o ten materiał - nie żebym nie rozumiał w "zaprzyjaźnionym" języku ;) - mnie jeszcze uczyli w szkole pa russki (poza tym mieszkam w "ścianie wschodniej - Białystok" ;) ) - ale chodzi mi o to uzupełnienie :P

Adres e-mail w stopce - będę bardzo wdzięczny
vegelus
Posty: 476
Rejestracja: 04 gru 2010, 21:55

Odp:Re:Prosta minitokarka

Post autor: vegelus »

Kolejne dość ciekawe rozwiązanie tokarsko-amatorskie :)
http://perso.wanadoo.fr/jean-luc.soumard/machines.htm

Coraz bardziej podoba mi się rozwiązanie jak wykozystane w drugim urządzeniu na prętach czy rurach :)
Awatar użytkownika
banderas
Posty: 339
Rejestracja: 04 gru 2010, 21:55

Odp:Re:Prosta minitokarka

Post autor: banderas »

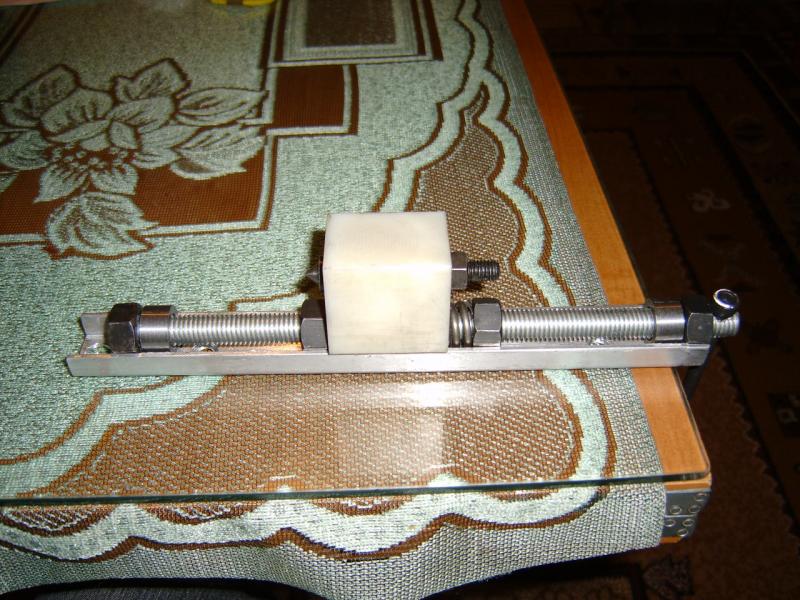

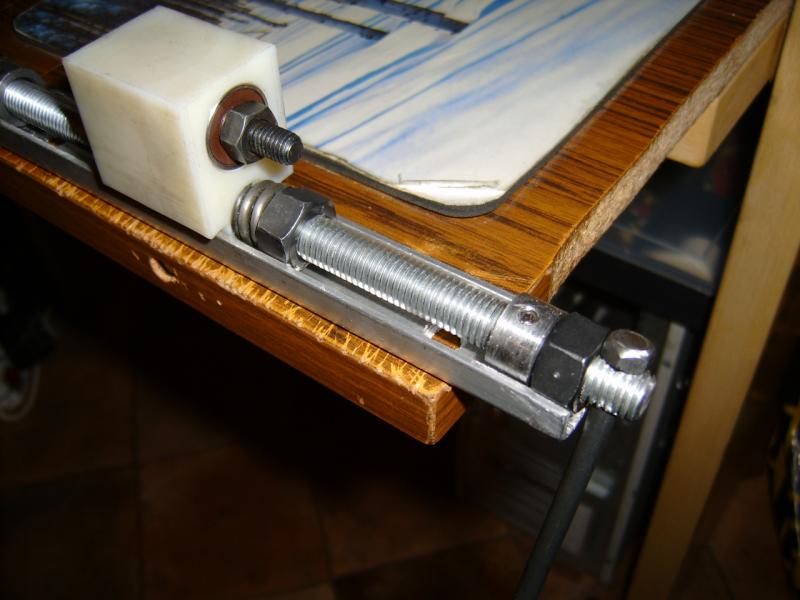

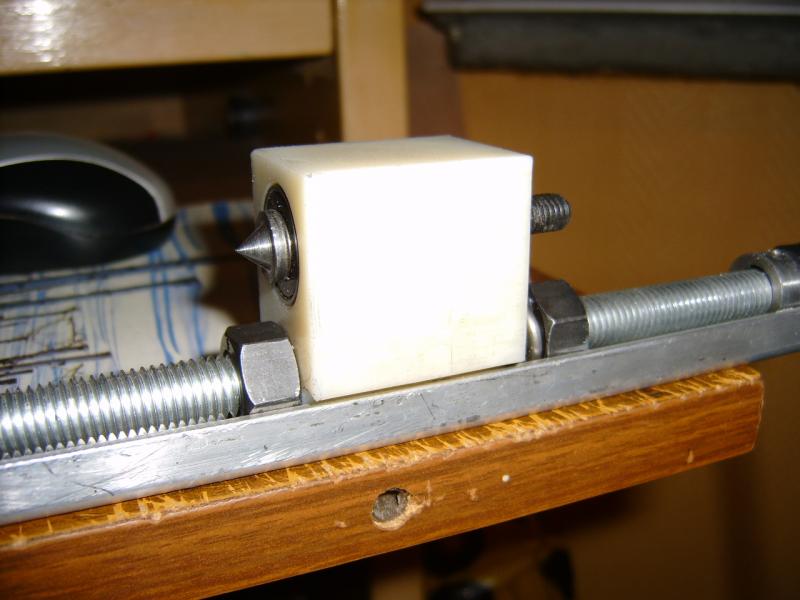

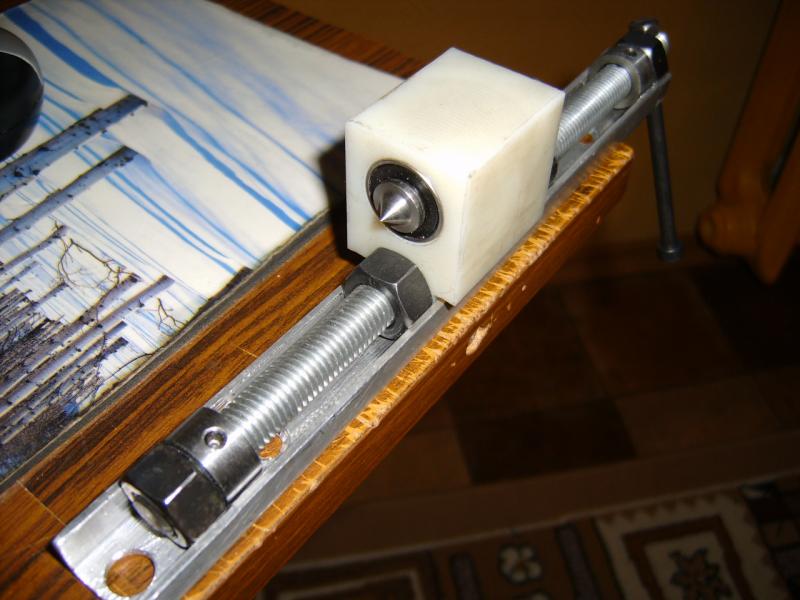

Pozwolę sobie wrzucić tu zdięcia z właśnie wykonanego przezemnie konika do tokareczki a właściwie przystawki.Obudowa to tarnamid w środku łożyska osadzone na trzpieniu zatoczonym na kieł skręcone ze sobą poprzez tulejkę.Sama konstrukcja osadzona na szynie która będzie przytwierdzona do stołu.Wykorzystałem tu układ na pręcie gwintowanym M12 na zewnątrz tulejki dystansowe i nakrętki z otworem fi 12 przykręcone do szyny, przy koniku nakrętki M12 z tyłu konika sprężyna pozwalająca na zmiejszenie ewentualnych naporów lub przedobrzenia przy dociskaniu konika.Długość szyny 200 mm a ruch konika 165 mmna sztywnej szynie.Mogę się sptkać jednak z problemem przytwierdzenia szyny dokładnie względem osi wiertarki lub innego ustrojstwa ale to dopiero przedemną.Jak coś niejasne to walić do mojej skrzynki.
Obrazek
Obrazek
Obrazek
Obrazek
POZDRAWIAM antoniignas@wp.eu
W stoczni Golden Hind,kontenerowiec w firmie,Opty w szkole córki
W hangarze SPITFIRE
Awatar użytkownika
Slawek Kromer
Posty: 918
Rejestracja: 04 gru 2010, 21:55

Odp:Re:Prosta minitokarka

Post autor: Slawek Kromer »

witam
jeśli ktoś jest zainteresowany budową;) ;) ;) mini tokarki do metalu :ohmy: :ohmy:
jestem w stanie udostępnić rysunki :S :S jakie ukazały się w piśmie ZRÓB SAM A 1983r
(kiedyś miałem idealna):blush: :blush:
Awatar użytkownika
JurekBin
Posty: 1541
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"","desc":"","lat":"","lng":""}
Kontakt:

Odp:Re:Prosta minitokarka

Post autor: JurekBin »

Sławku ja poproszę o te rysunki :)

a tak przy okazji to tu jest również parę pomysłów :laugh:

http://www.vintageprojects.com/lathe-milling-plans.html
Pozdrawiam
Jurek

https://www.jerzybin.com
