Uporałem sie trochę czasu mnie to zajęło ale jestem zadowolony( nie wiem czy filmik wyświetla się )
https://www.facebook.com/jacek.kempinsk ... 751307068/

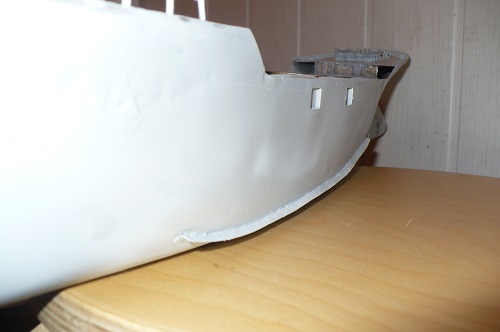

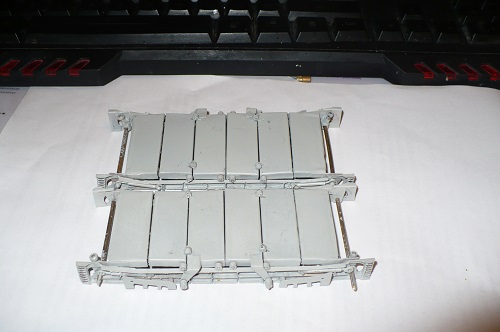

Położona cienka szpachlówka natryskowa teraz mogę wlutować .
Załączniki
Awatar użytkownika
Jacek.
Posty: 43
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

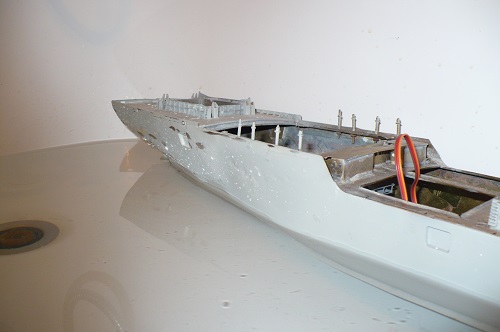

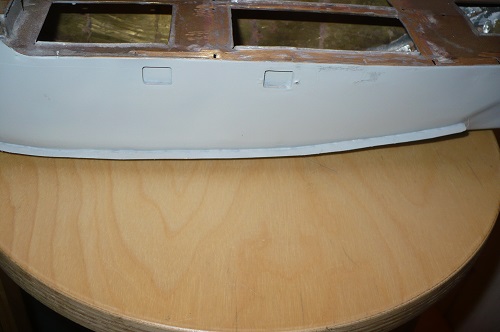

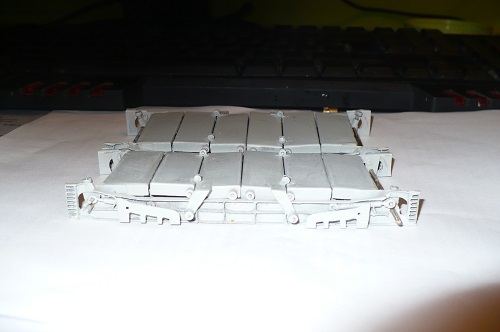

Zanim wlutuję ładownie muszę skończyć kadłub . Trochę po szpachlować i wygładzić na gotowo . Wyprofilować stępkę przechyłową
Załączniki
Awatar użytkownika
Jacek.
Posty: 43
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

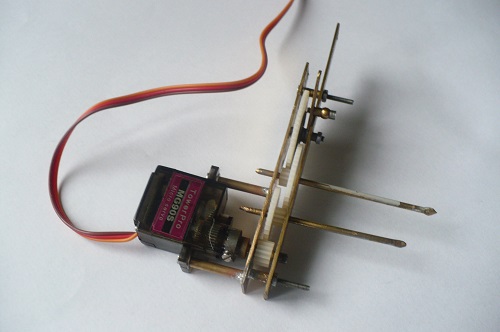

Myślę ze w nadchodzącym roku budowa ruszy . Ten rok a dokładniej jego druga połowę poświeciłem na dokończenie mojego Lotusa . Uruchomiłem hamulce rozwiązałem zmianę biegów i model jest gotowy . W statku dużo czasu poświęciłem na ładowniach a dokładniej nad otwieraniem ich .Ten mechanizm jest najnowszym moim wynalazkiem . Oparty jest na serwie i mechanizmie zębatym . Dlaczego na mechanizmie a no dlatego że samo serwo z spowalniaczem nie dało by mi odpowiedniej siły do podniesienia pokryw . Zaleta wyeliminowanie wyłaczników krańcowych .
https://www.youtube.com/watch?v=qXI0FaYHhBE
Załączniki

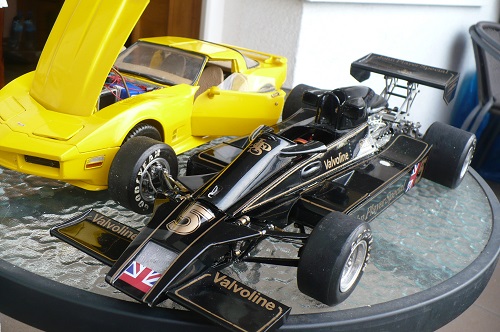

To moje modele Corvette i Lotus .
To moje modele Corvette i Lotus .
lotus i corvette.jpg (98.24 KiB) Przejrzano 6950 razy
Awatar użytkownika
Jacek.
Posty: 43
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

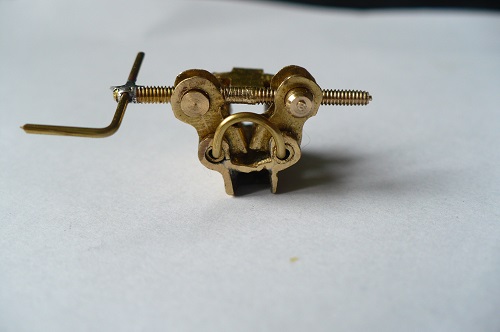

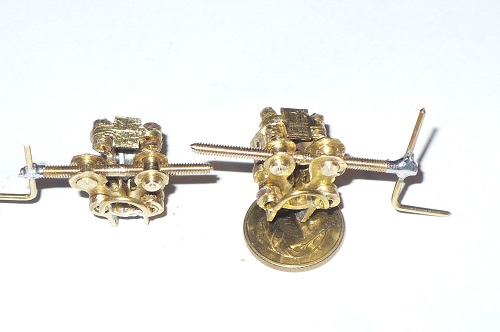

Prace nad stoperem do łańcucha kotwicznego . Może nie będzie idealnie odtworzony ale musi działać . Brakuje jeszcze szczek dociskających łańcuch , są w trakcie budowy.
Załączniki
Awatar użytkownika
Jacek.
Posty: 43
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

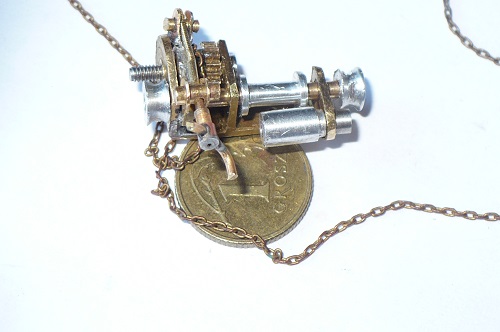

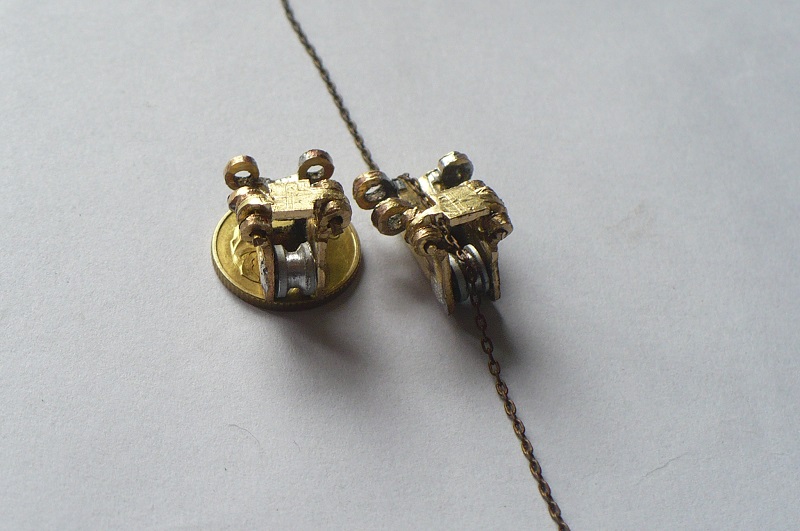

Stopery gotowe,działają .
Załączniki
Awatar użytkownika
Jacek.
Posty: 43
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

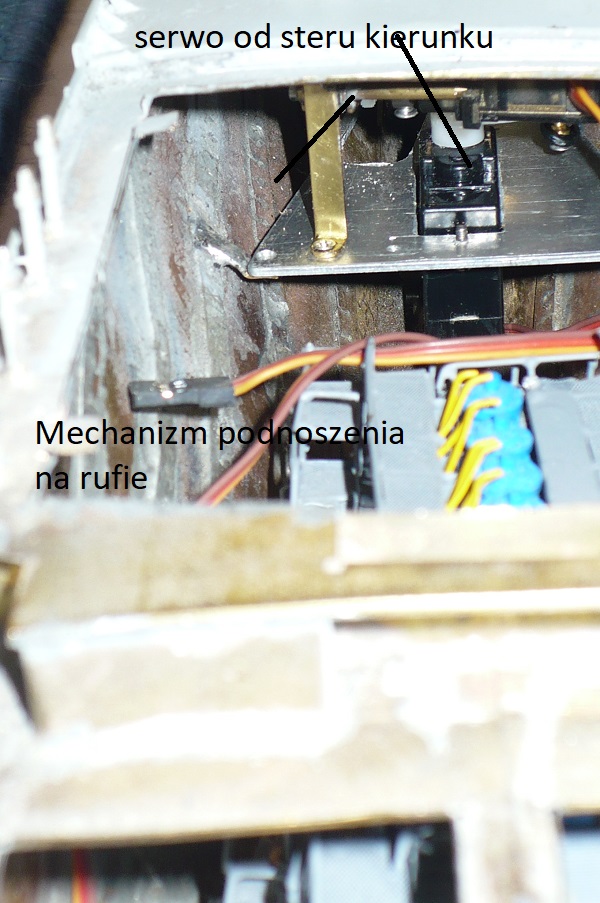

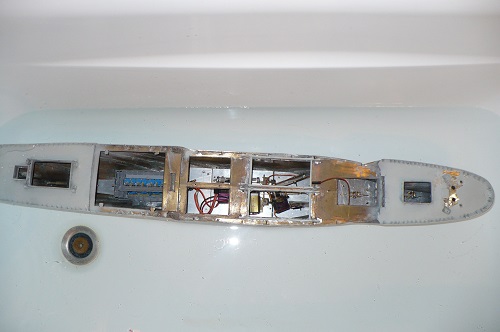

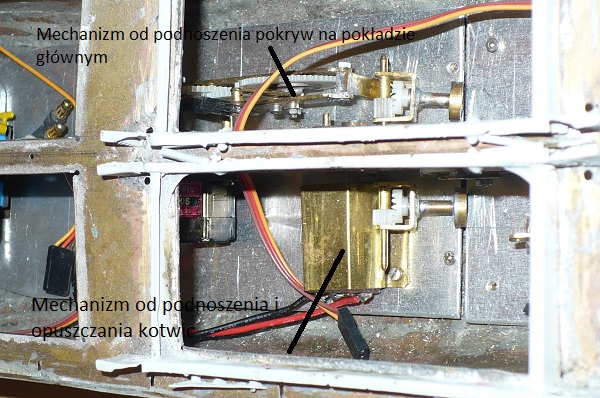

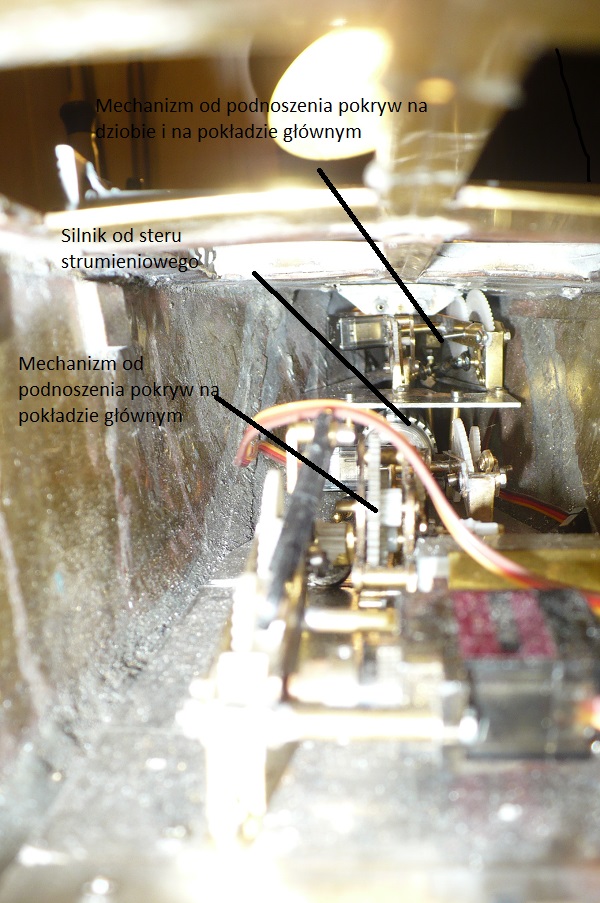

Muszę do dalszych prac znać wyporność . W tym celu umieszczam podzespoły . Umieszczam je tak że za każdym razem sprawdzam przechył. Teraz mam umieszczone podzespoły silnik napędowy wraz z wałem i śrubą . Na dziobie , międzypokład ,blacha aluminiowa 2 mm a na niej 2 mechanizmy otwierające przednie pokrywy wraz z mechanizmem podnoszącym . Pod tym pokładem znajduje się silnik napędowy od steru strumieniowego . Na tym samym pokładzie znajduje się silnik z przekładnią od podnoszenia kotwic oraz mechanizmy podnoszące pokrywy.Teraz musza dodać między pokład na rufie aby tam umieścić serwo od steru oraz mechanizm podnoszenia pokryw .Na końcu dodam całą elektronikę .
Załączniki
Awatar użytkownika
Witek...
Posty: 92
Rejestracja: 16 gru 2016, 15:07
Lokalizacja: {"name":"Polska Zb\u0105szy\u0144","desc":"","lat":"","lng":""}

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Witek... »

Dryfuje w tej wannie jak karp wigilijny :) pełen podziw dla tych wszystkich działających urządzeń.
Awatar użytkownika
ryszardb
Posty: 151
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: ryszardb »

Przepraszam że tak późno przesyłam materiały , ale miałem kłopoty z kompem. Długo nie mogłem pracować , był przeprogramowywany. Widzę że już zrobiłeś stopery idealnie, ale dla porządku na zaś prześle troszkę materiałów .

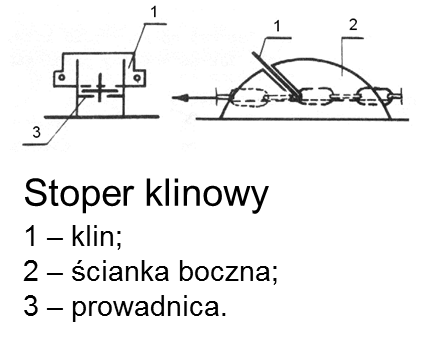

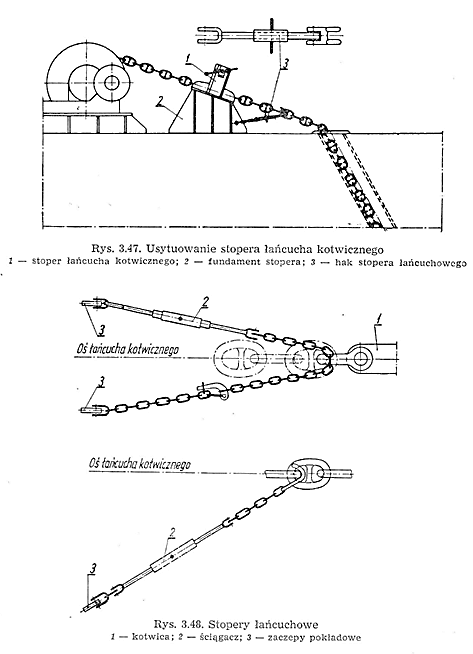

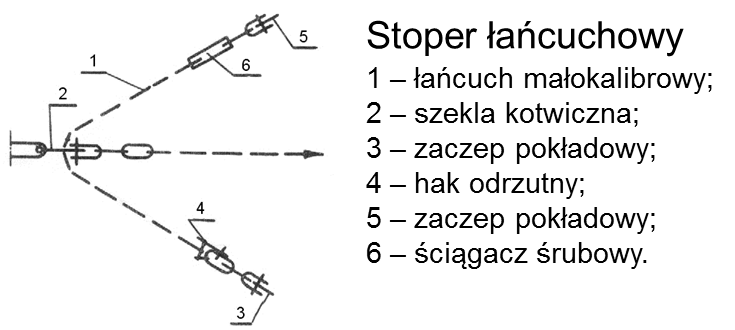

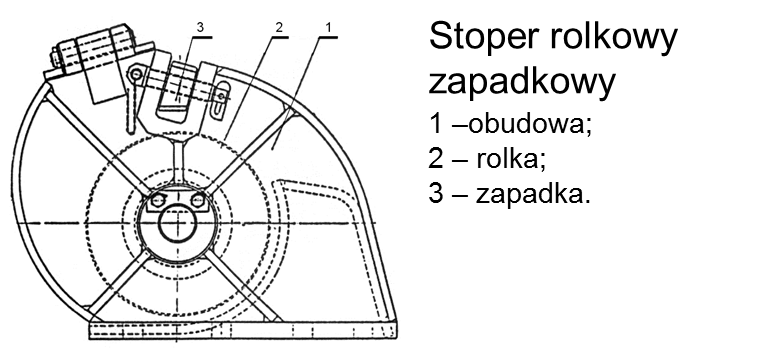

stoper łańcuchowy1.png
stoper łańcuchowy1.png (51.63 KiB) Przejrzano 5724 razy

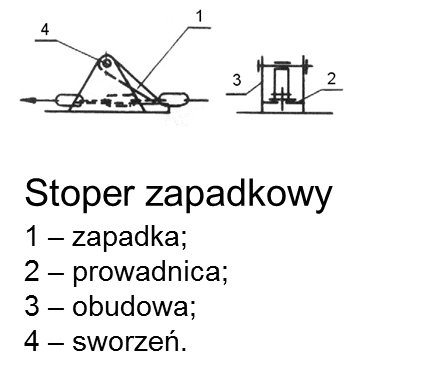

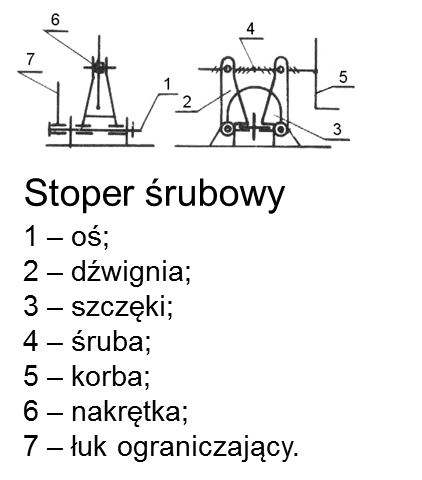

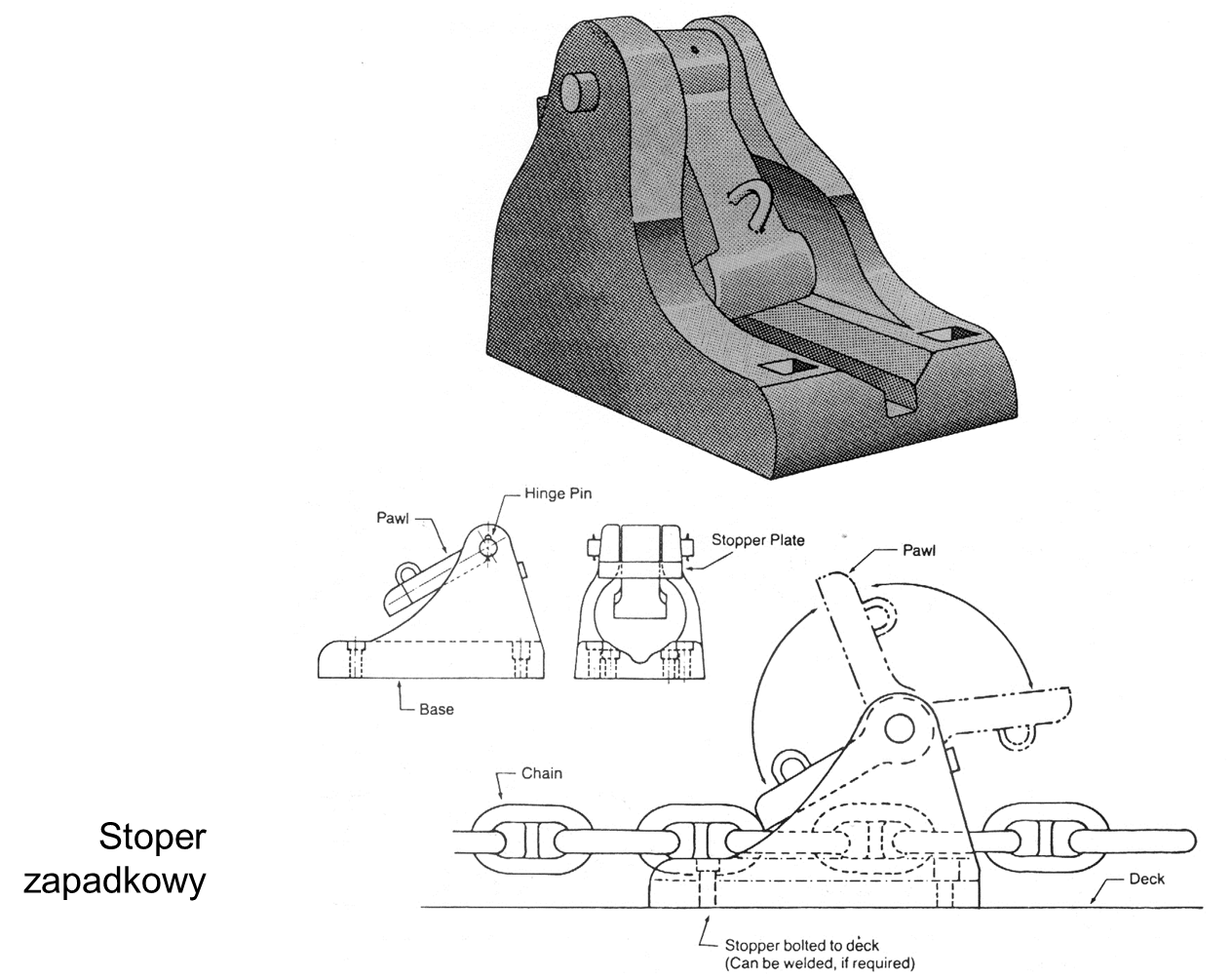

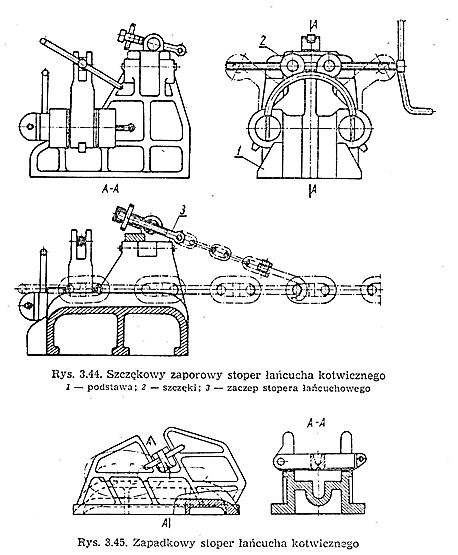

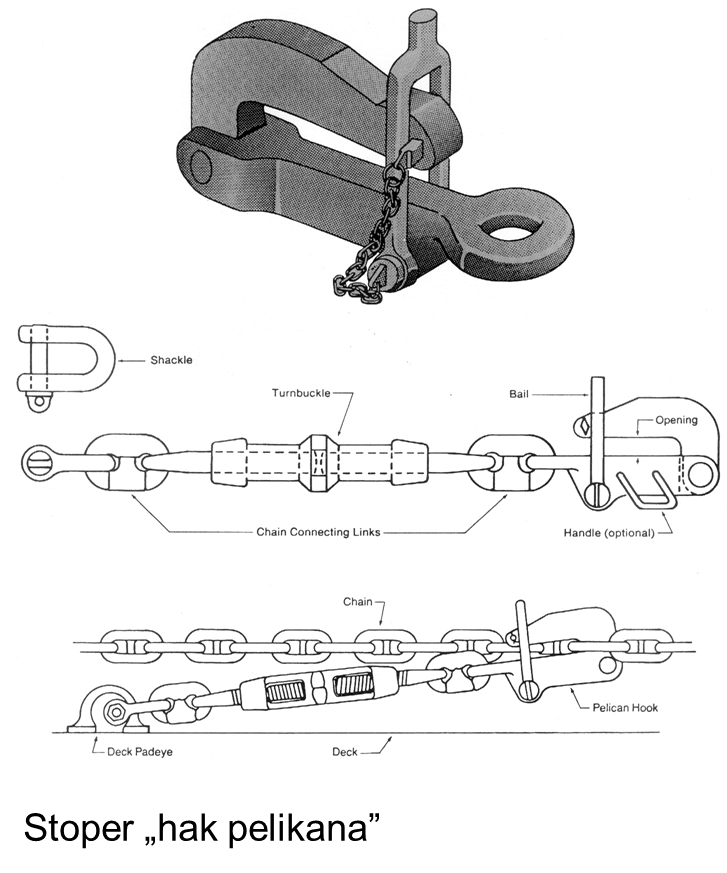

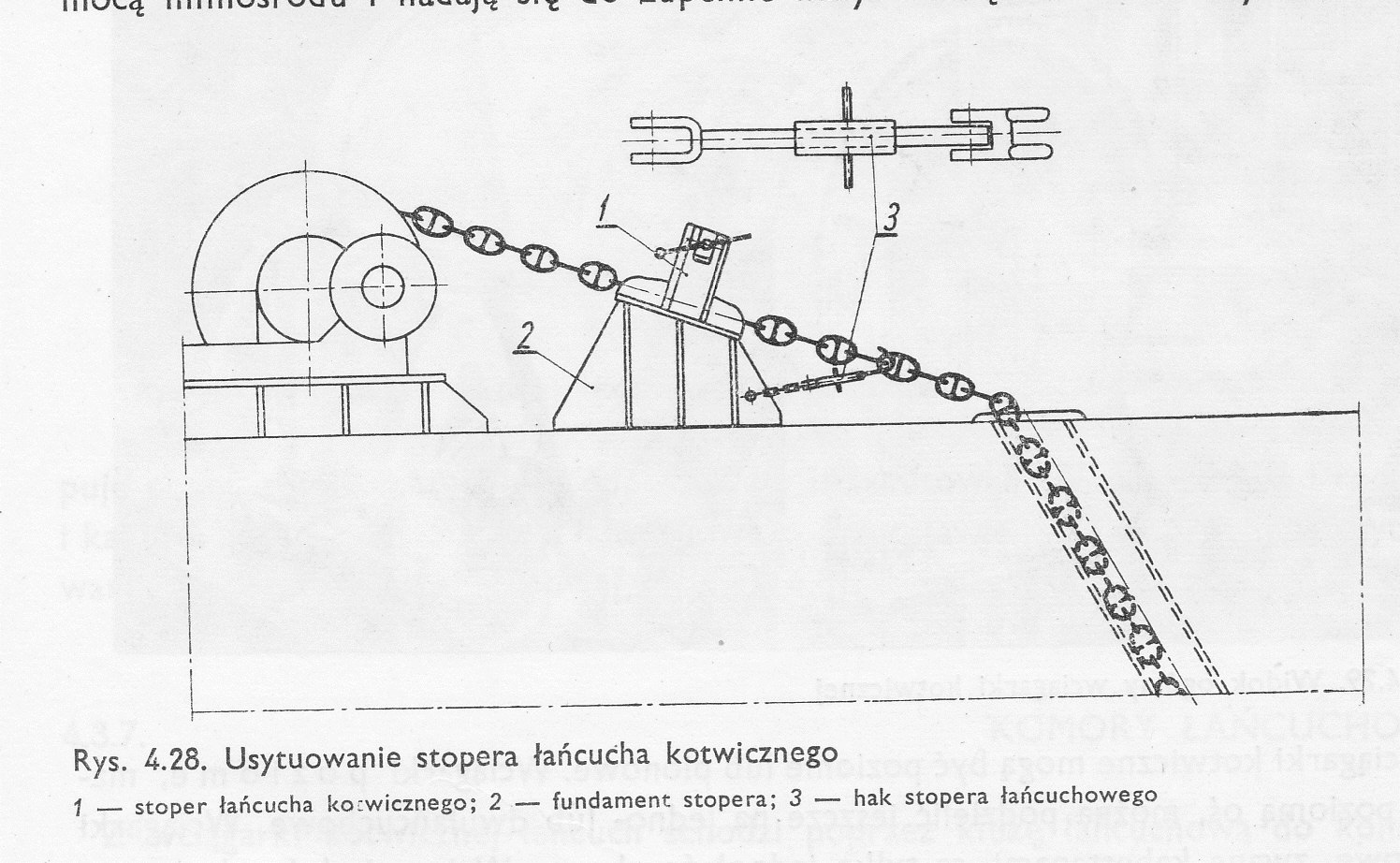

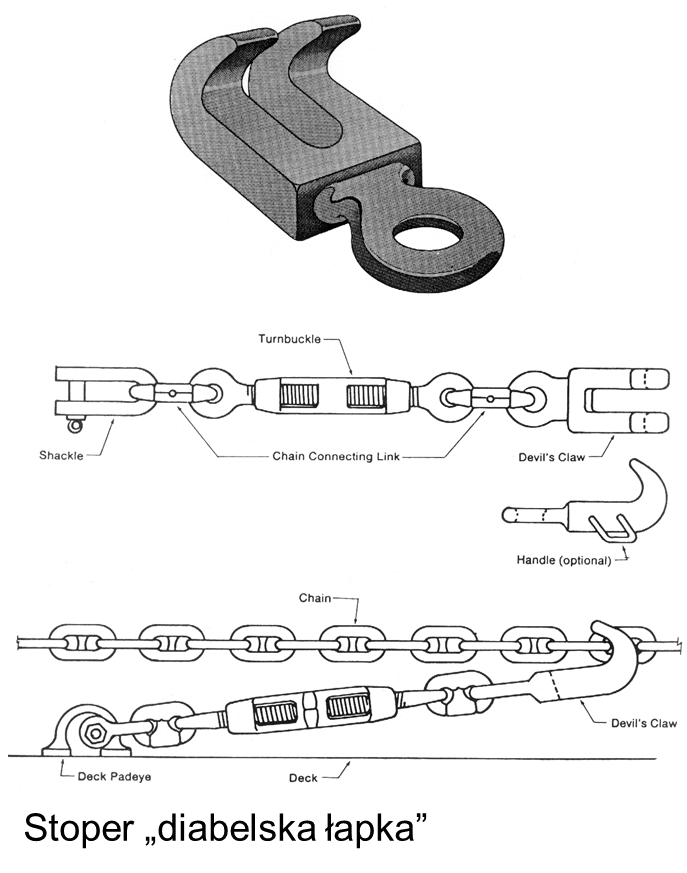

stoper szczękowy i zapadkowy.png
stoper szczękowy i zapadkowy.png (67.5 KiB) Przejrzano 5724 razy


Super robota lepsza niż stczniowców
Pozdrowienia
Ryszard
Awatar użytkownika
Jacek.
Posty: 43
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

Wszystkie mechanizmy działają i teraz będę pracował na pokładzie dziobowym aby zamocować wyciągarkę do łańcucha i stoper .
Załączniki
Awatar użytkownika
Jacek.
Posty: 43
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

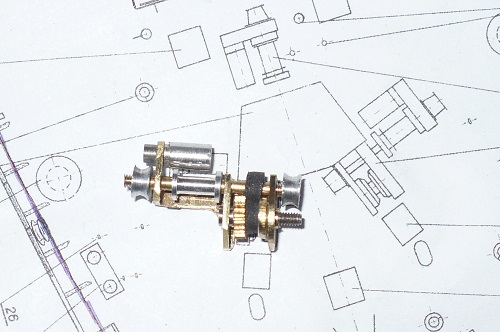

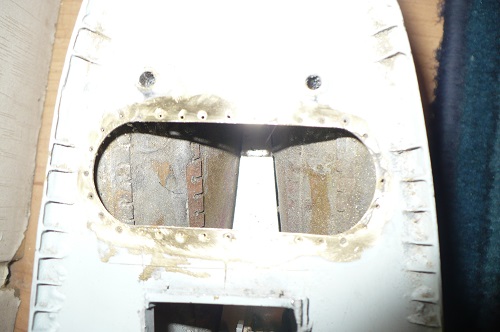

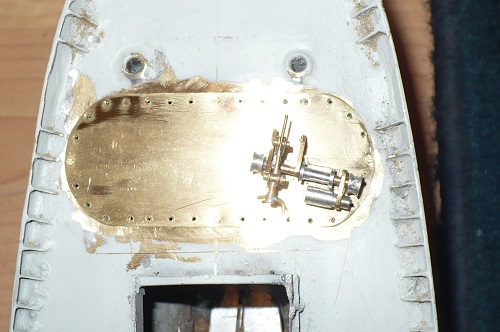

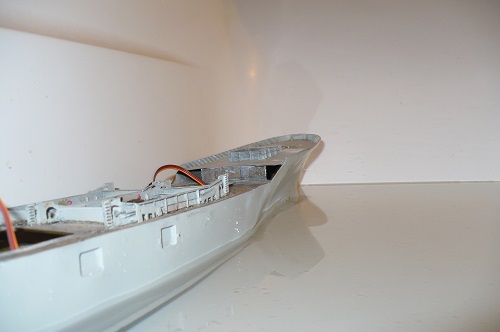

Po długich przymiarkach próbach i niepowodzeniach aby zrobić przekładnie wciągarki w skali 1:200 musiałem wyeliminować górną przekładnie . W tym celu musiałem zrobić właz rewizyjny i na tą pokrywę od góry zamontuję wciągarkę a od dołu tego panelu ( od spodu) reszta przekładni . Pokrywa będzie przykręcana śrubkami 1 mm. Do poprawki będzie korba i założę docelowo kółka zębate od silnika do bębna .
Załączniki
