drobnicowiec FRANCISZEK ZUBRZYCKI

Relacje z budowy tych jednostek
ODPOWIEDZ
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

W tym roku będę chciał się skupić nad paroma sprawami między innymi silnik . Odszukałem odpowiednie materiały i można poprawiać . Tak to wygląda po paru złapaniach . Musze zastosować pręty mosiężne 0.5 mm aby było sztywniejsze no i odpowiednio pomalować .Postaram się odwzorować .I najcenniejsza zdobycz
https://www.youtube.com/watch?v=ANb-ozqqeVY
Załączniki
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

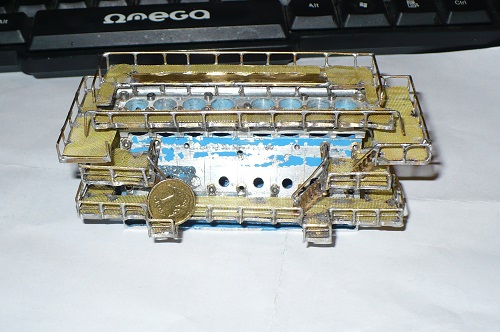

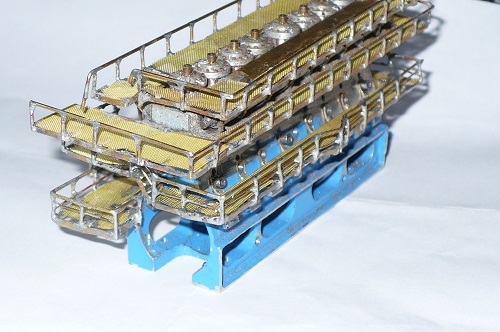

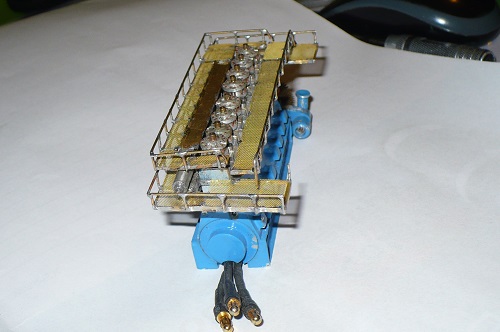

Zaczynam poprawiać podesty . To jest najwyższy podest przy głowicach . Myślę że lepiej już nie potrafię jedynie doszlifować nadlewy od cyny .
Załączniki
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

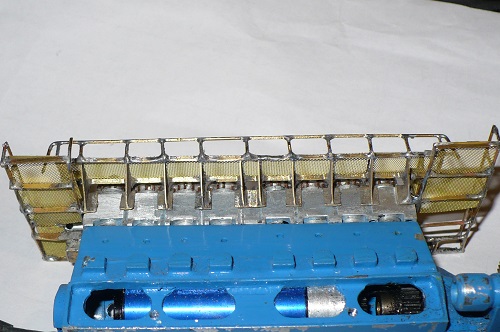

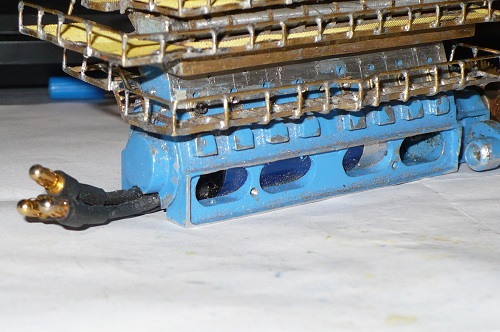

Podesty pod kolektorem
Załączniki
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

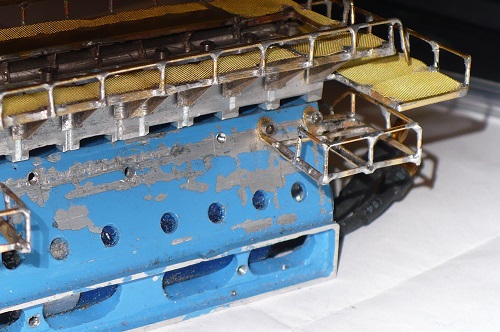

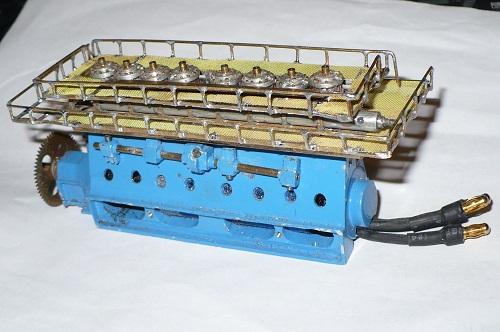

Trzeci poziom podestów
Załączniki
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

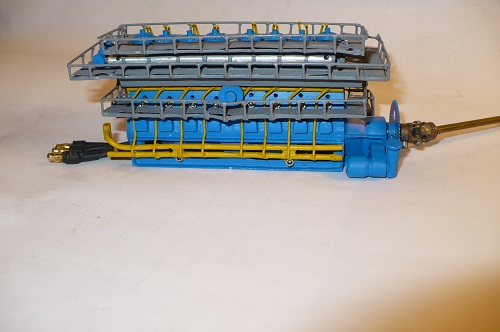

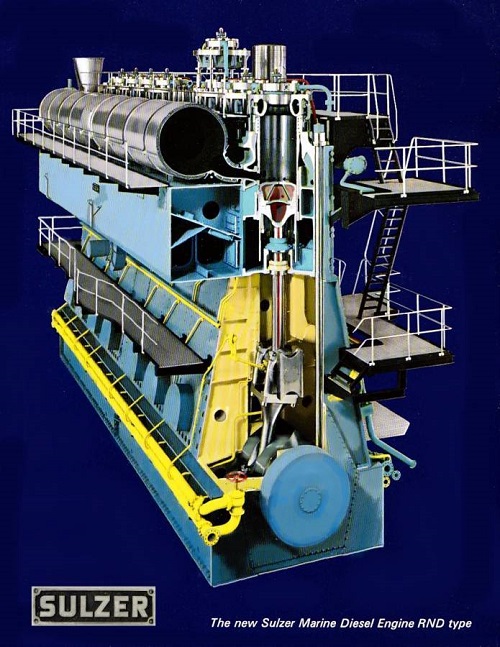

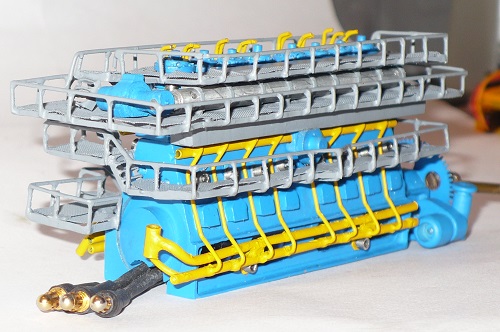

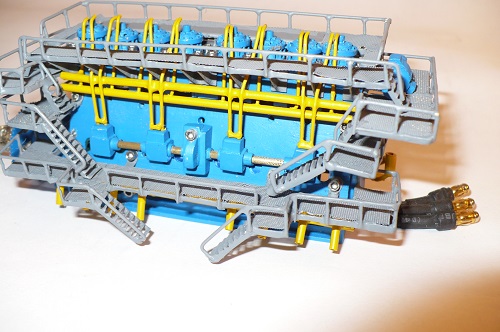

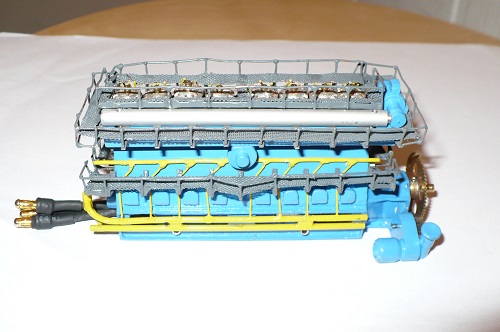

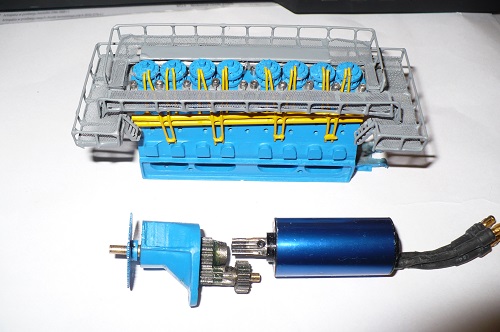

Można powiedzieć że silnik RND-106 jest zakończony . Wzorowałem się na zdjęciach i rysunku tego silnika .Silnik ten był zainstalowany w tym statku .. Produkowany przez HCP na licencji SULZER . Oryginalne malowanie to kolor zielony całościowo ze względu że mnie się to nie podobało pomalowałem go w kolorach żółty o rurowanie , pomosty popiel a obudowa i detale niebiesko . W kadłubie silnika znajduje się przekładnia 1:4 . Odwzorowałem go może w 70% .Myślę że silnik jest gotowy do zamontowania .A jak się podoba to życie zweryfikuje .
Załączniki
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

Taka odskocznia od statku ale tak nie do końca . Przetestowałem na mojej skrzyni biegów cięgna które zamierzam wprowadzić do statku . Pozwolą one wyeliminować krzywki i drążki popychaczy które zajmują dużo miejsca . Co prawda zastosowałem jako napęd do kotwic ale do końca nie wiedziałem dokąd mogę sobie pozwolić . Jednak teraz po zastosowaniu do skrzyni biegów widzę że zdaje egzamin . Trochę się pochwalę .https://www.youtube.com/watch?v=Rj46oVY2Xxw
Załączniki
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

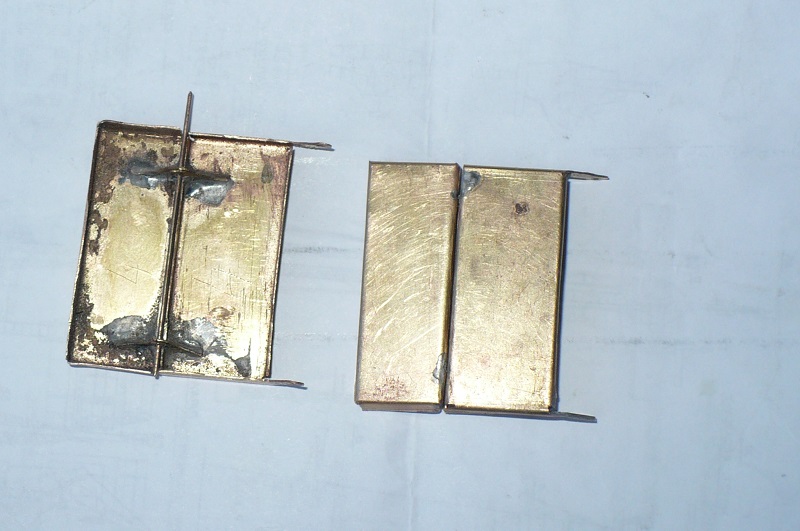

Nie ma mnie bo utknąłem na pokrywach . Te co sa mnie sie nie podobaja i też zmieniam sam mechanizm otwierania . Bedzie oparty na serwie obrotowym poprzez kółka zębate . Takie rozwiązanie wyeliminuje wyłączniki krańcowe . Ale mam takie pytanie z czego( oprócz metalu ) można by zrobić takie pokrywy ale trzeba pamiętać że muszę zrobić w nich zawiasy . Największy problem w tych obecnych to zawiasy i spasowanie poszczególnych paneli .
Załączniki
Awatar użytkownika
ryszardb
Posty: 145
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: ryszardb »

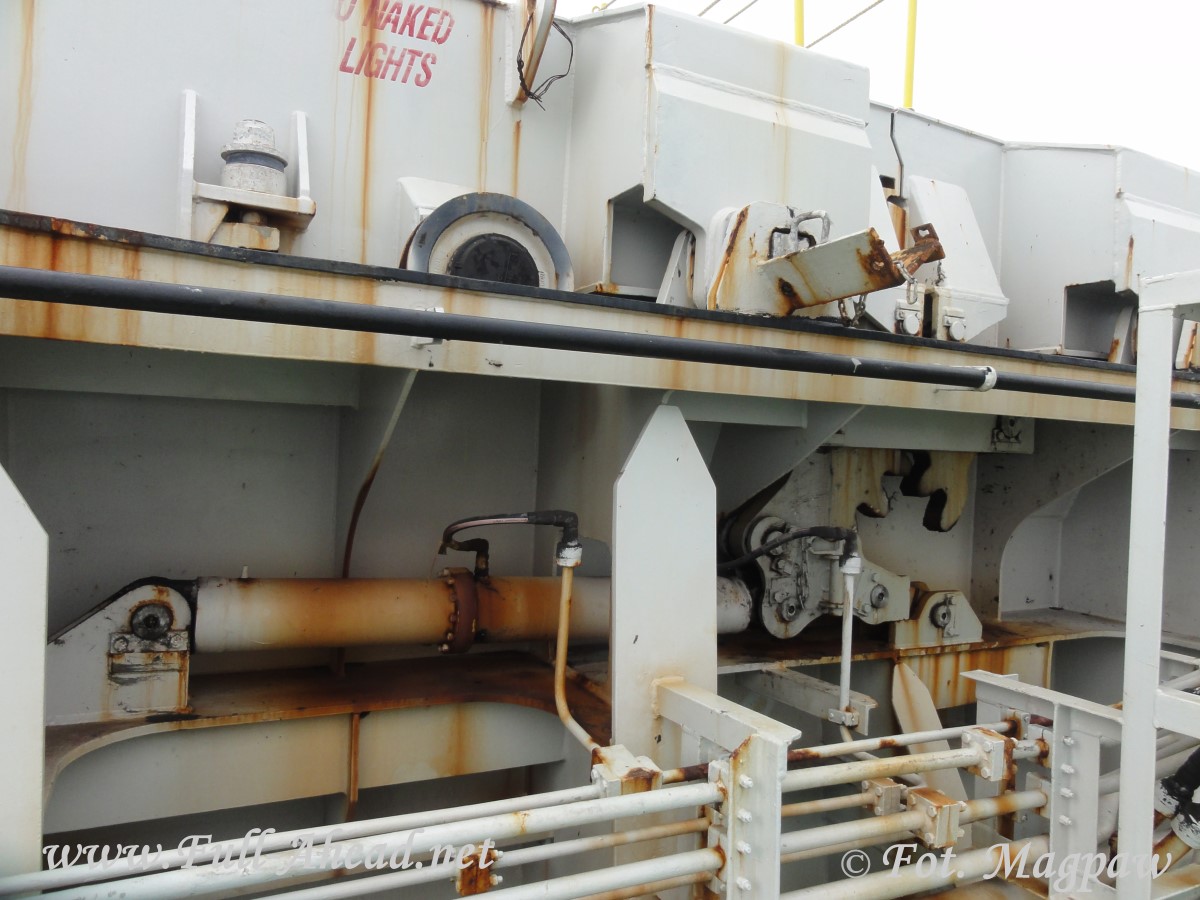

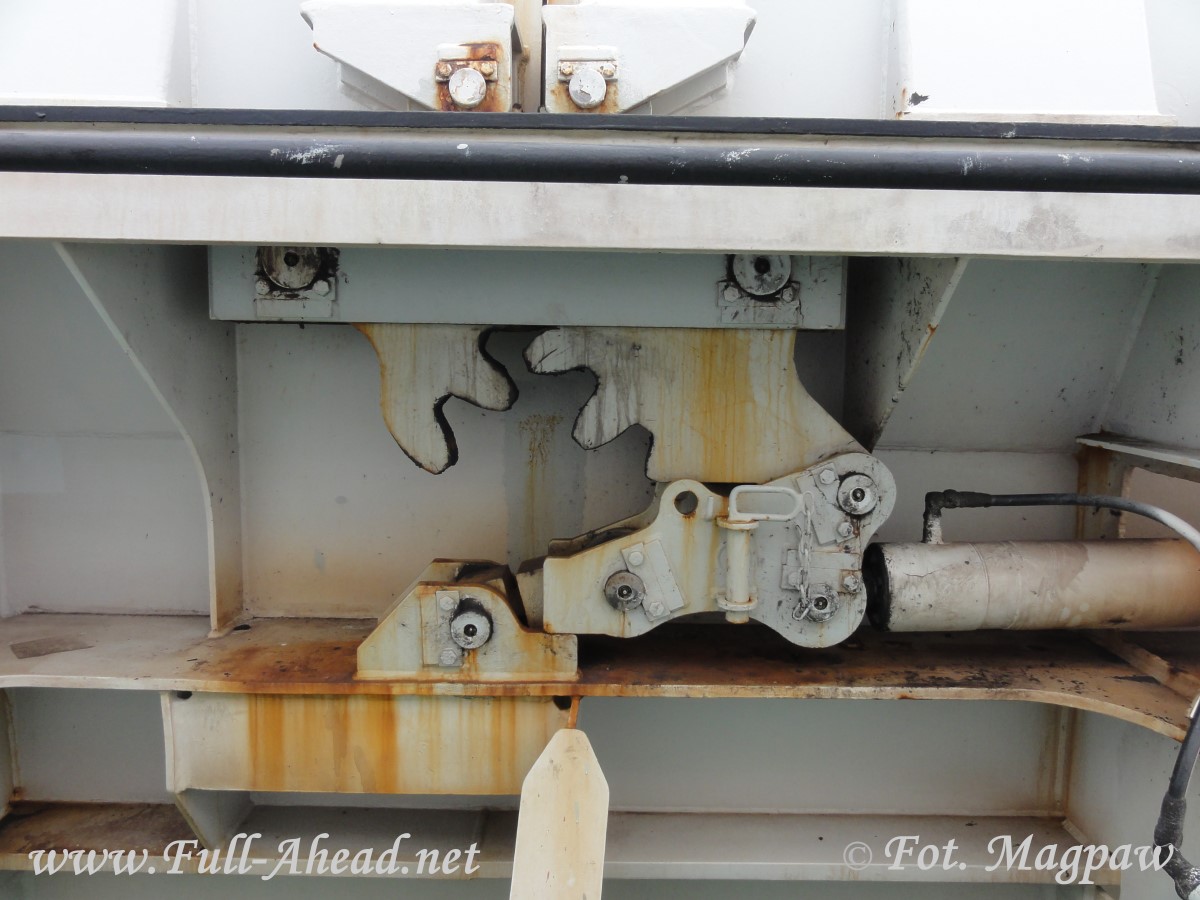

Jacku przejrzyj tą stronę z rysunkami luków i pokrywami. Może znajdziesz tam coś co Ci ułatwi myślenie.

https://www.google.com/search?q=pokrywy ... =925&dpr=1
Tam też znalazłem zdjęcia



Pozdrowienia
Rysiek
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

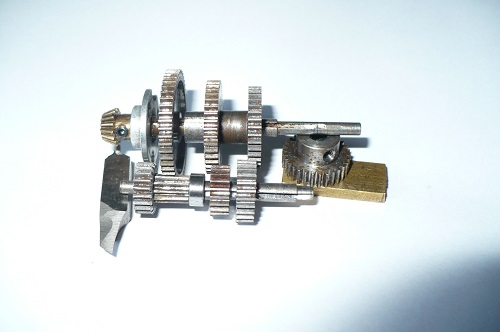

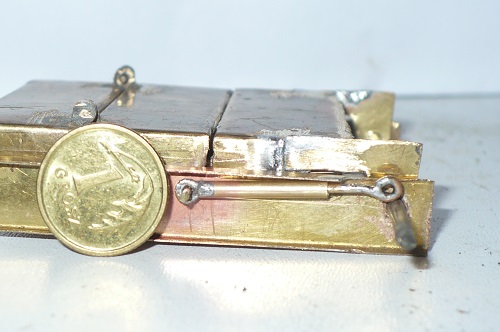

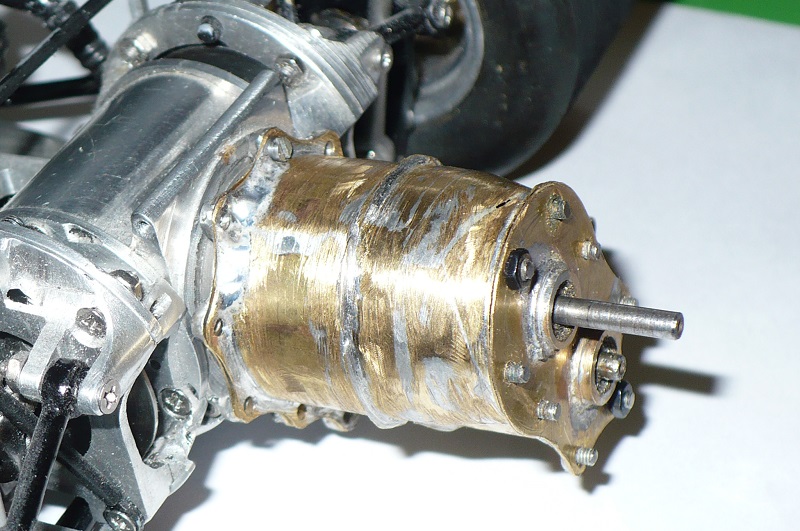

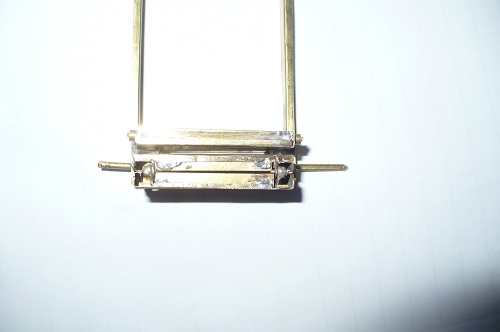

Troszkę byłem zajęty uruchomieniem skrzyni biegów ( udało się po wielu trudach ) i nie zajmowałem się statkiem . Wreszcie po długich poszukiwaniach wykonałem całkiem nowe pokrywy . Tak jak w oryginale rolki znajdują się na wierzchu . Do pokryw od dołu wlutowałem nazwijmy to spody i ( Blaszka 0,1 mm ) teraz widać ze są one odpowiedniej grubości . W widoku od góry widać otwory przy zawiasach . Zostawiłem je aby w razie konieczności wyjąć zawiasy bez rozlutowywania , myślę że to będzie dobre bo mnie zadawała ale tylko mnie .za innych nie wypowiadam sie . .Sam napęd będzie też nowy zamiast silników będą serwa obrotowe , pozostał jeszcze mechanizm podnoszenia jednocześnie lewe i prawe pokrywy . Mam w myślach taki zestaw sterujący za pomocą odpowiednich dźwigni .
Załączniki
Awatar użytkownika
Jacek.
Posty: 31
Rejestracja: 27 lis 2016, 13:39

Re: drobnicowiec FRANCISZEK ZUBRZYCKI

Post autor: Jacek. »

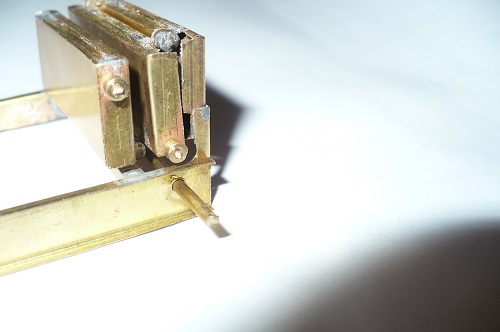

Zrobiłem próbnie siłowniki do podnoszenia pokryw . Mniejszych nie dało rady bo muszę pamiętać że muszą się poruszać . Srednica cylindra 2 mm a tłoczyska 1 mm
Załączniki
