drobnicowiec FRANCISZEK ZUBRZYCKI

[Jacek.]

Dokończone

[Jacek.]

Powoli wracam do dalszej budowy .Jeszcze dokończę pewną makietę .A na filmiku podłączyłem ster i napęd główny

[ryszardb]

Jacek ! Wszystko godne podziwu. Super. Niedługo "WÓDOWANIE" ? ( tak mówi się na tą uroczystość slangiem stoczniowym)

Pozdrowienia Ryszard

[Jacek.]

Mam takie pytanie teoretyczne bo ponoć "nie ma głupich pytań tylko " pytania idiotyczne . Pytanie to dotyczy wyważania gotowego modelu . Przyszła taka myśl aby do wyważenia zastosować masę wyrównującą taka jak stosuje sie do powierzchni . Była by wstrzykiwana strzykawka na samo dno . Pomijam sprawy techniczne interesuje mnie czy to ma sens .

[ryszardb]

Jak najbardziej część obciążenia możesz dać na dno. tak jak żaglowce sie obciąża. Ale część masy obciążeniowej daj wyżej. Jeżeli obciążysz tylko dno statek będzie sztywny. Spodek ciężkości umieszczony nisko będzie powodował szybkie prostowania kadłuba, co przy jednostkach z napędem mechanicznym jest nie wskazane. Duże momenty bezwładności mogą spowodować nawet urywanie przymocowanych słabo urządzeń, a załoga będzie rozrzucana po ścianach. Jak podniesiesz środek ciężkości unikniesz nagłych szarpnięć i statek będzie miękko wracał do równowagi.
Taka troszkę wiedza o stateczności.

Pozdrowienia
Rysiek

[Jacek.]

Teraz pełno metrażowy filmik z otwierania i zamykania pokryw ładowni . Będą małe poprawki . Muszę zrobić dźwignię z grubszej blachy i prowadnice szynę przy jednej pokrywie podnieść tak aby po otwarciu rolka nie wisiała w powietrzu . teraz mechanizm spisuje się dokładnie tak jak miał : nie wygina się nie ma skoków wszystko jest płynne . Zastosowałem serwa obrotowe . Poprzednio było na silniczkach ale tamto nie zdało egzaminu .Przede mną jeszcze sporo pracy ale to będzie już będzie powielanie tego . Trochę obawiam się tej największej ładowni z trzema pokrywami ale to zobaczy się .

[ryszardb]

Jacku! pokrywy super! Lepszych by firma Mac Gregor by nie skonstruowała , nie mówiąc o wykonaniu. Gratulacje. Chętnie bym je postawił w sali i pokazywał uczniom jak pracują pokrywy na statku !!!!
Ryszard

[Jacek.]

Najgorsze z najgorszych te co mnie zatrzymały na rok zadziałały . Pokrywy ładowni na m/s Zubrzycki . Najgorsze były te trzecie ( od środka ) one musiały odtworzyć się pod własnym ciężarem i odpowiednim kątem prowadnicy . Teraz muszę porobić odpowiednią szczelinkę aby przy zamykaniu nie dotykały się prawa z lewą. Tą pokrywę od strony wału napędowego trochę podnieść aby nie zamykała się do końca ( wizualnie teraz widać jak zamyka się niżej jak pozostałe .

[Jacek.]

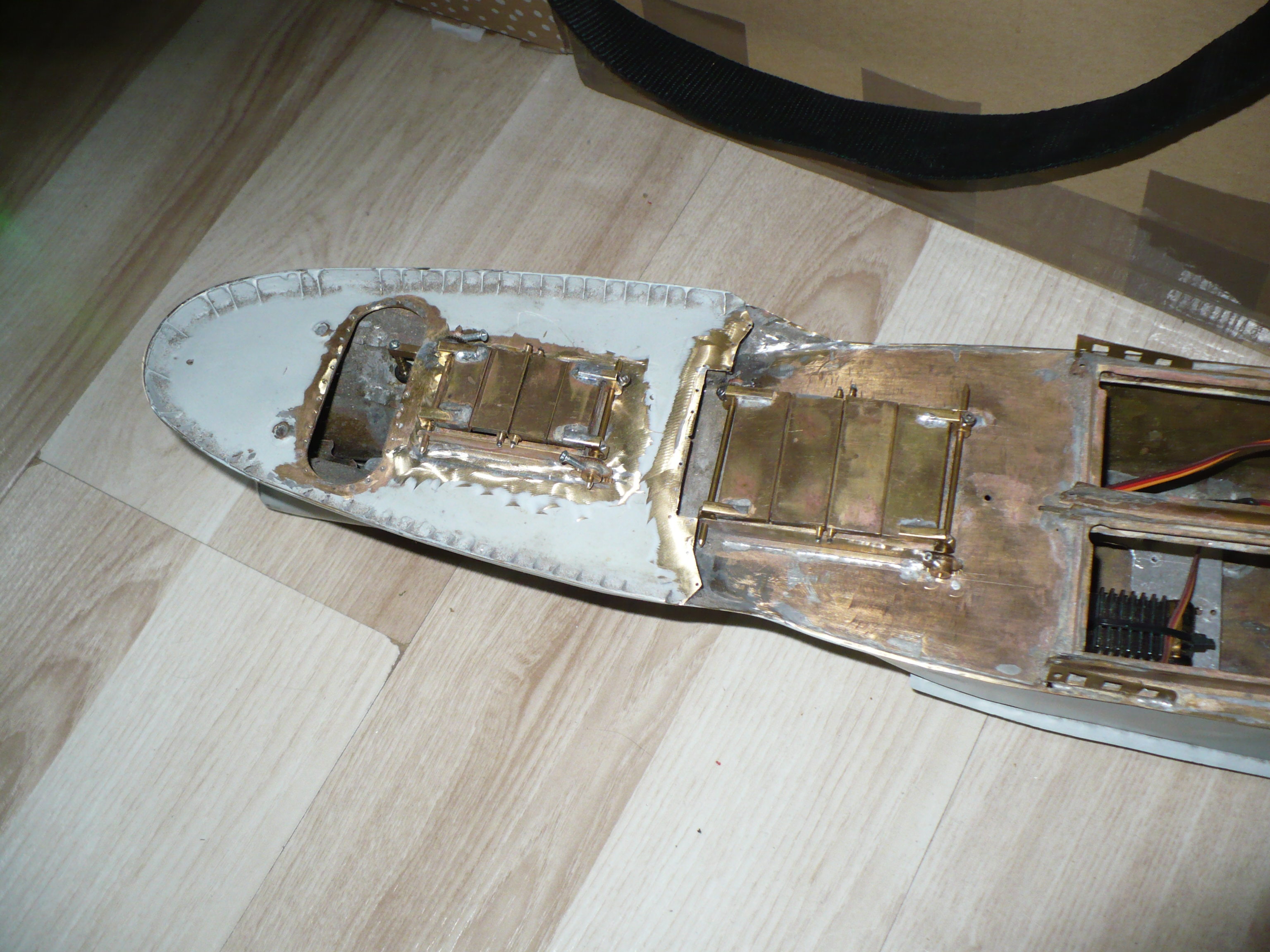

Pokrywy na dziobie i pokładzie głównym działają . Muszę jeszcze usunąć zatarcia i dorobić szyny przy końcach aby pokrywy otwierały sie do pionu .

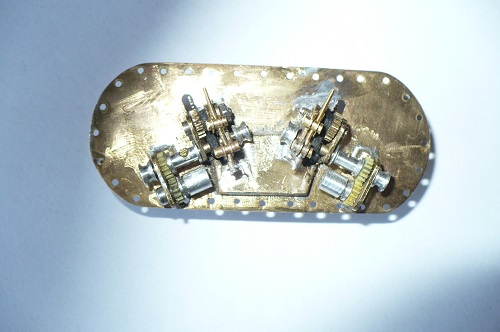

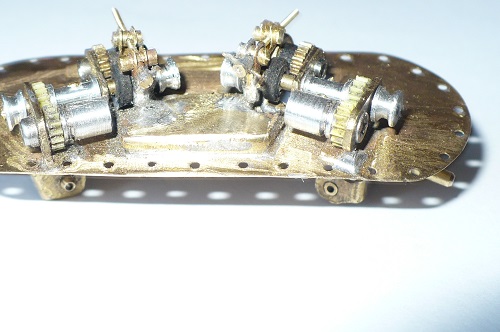

Mechanizm otwierania i zamykania

[Jacek.]

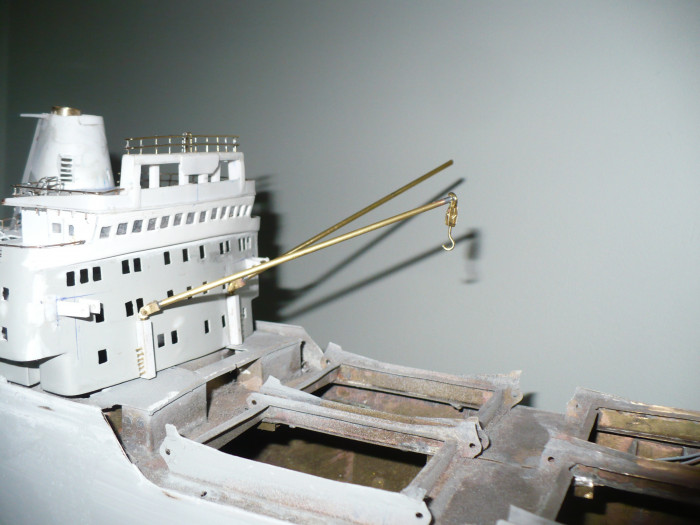

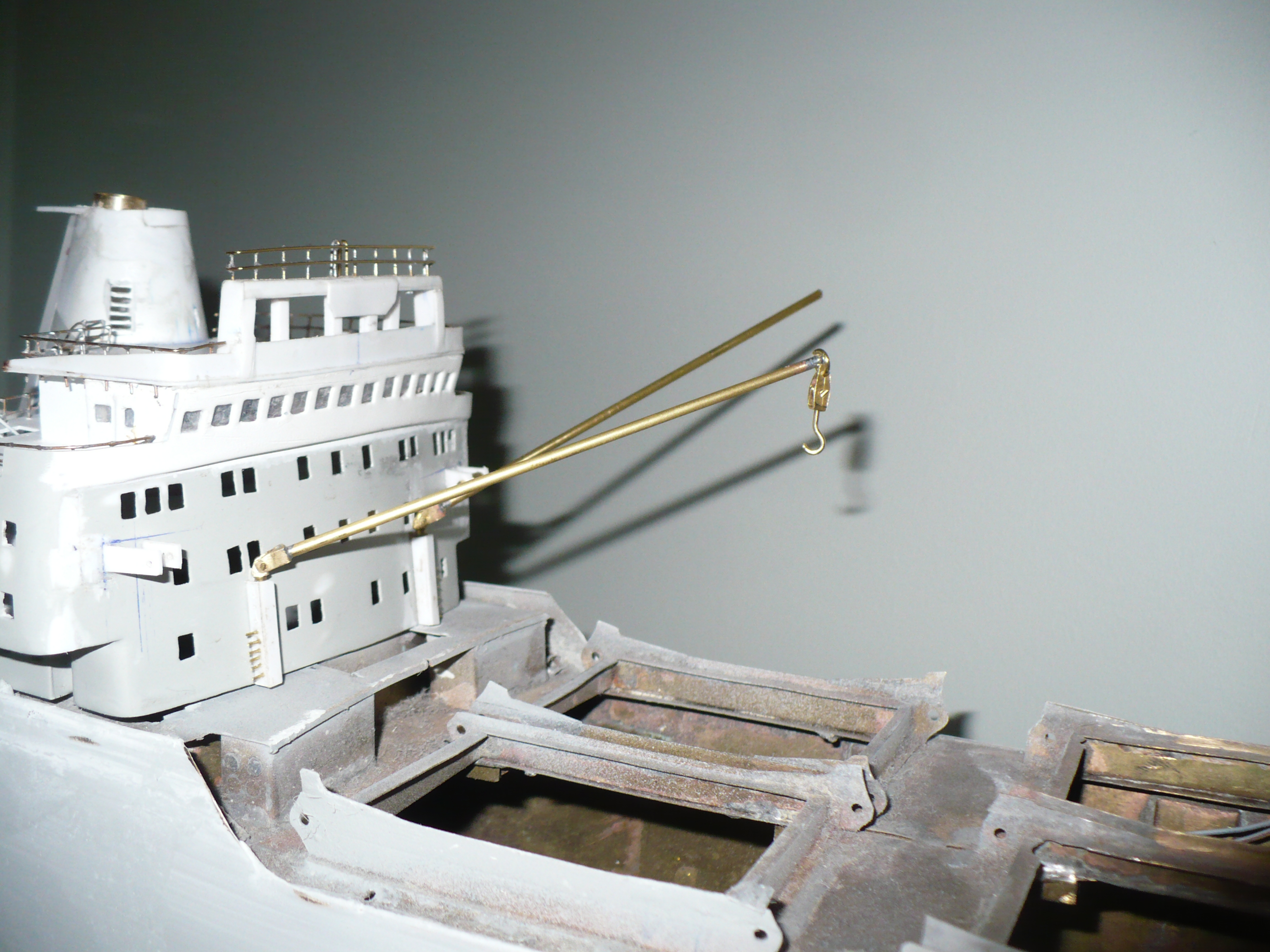

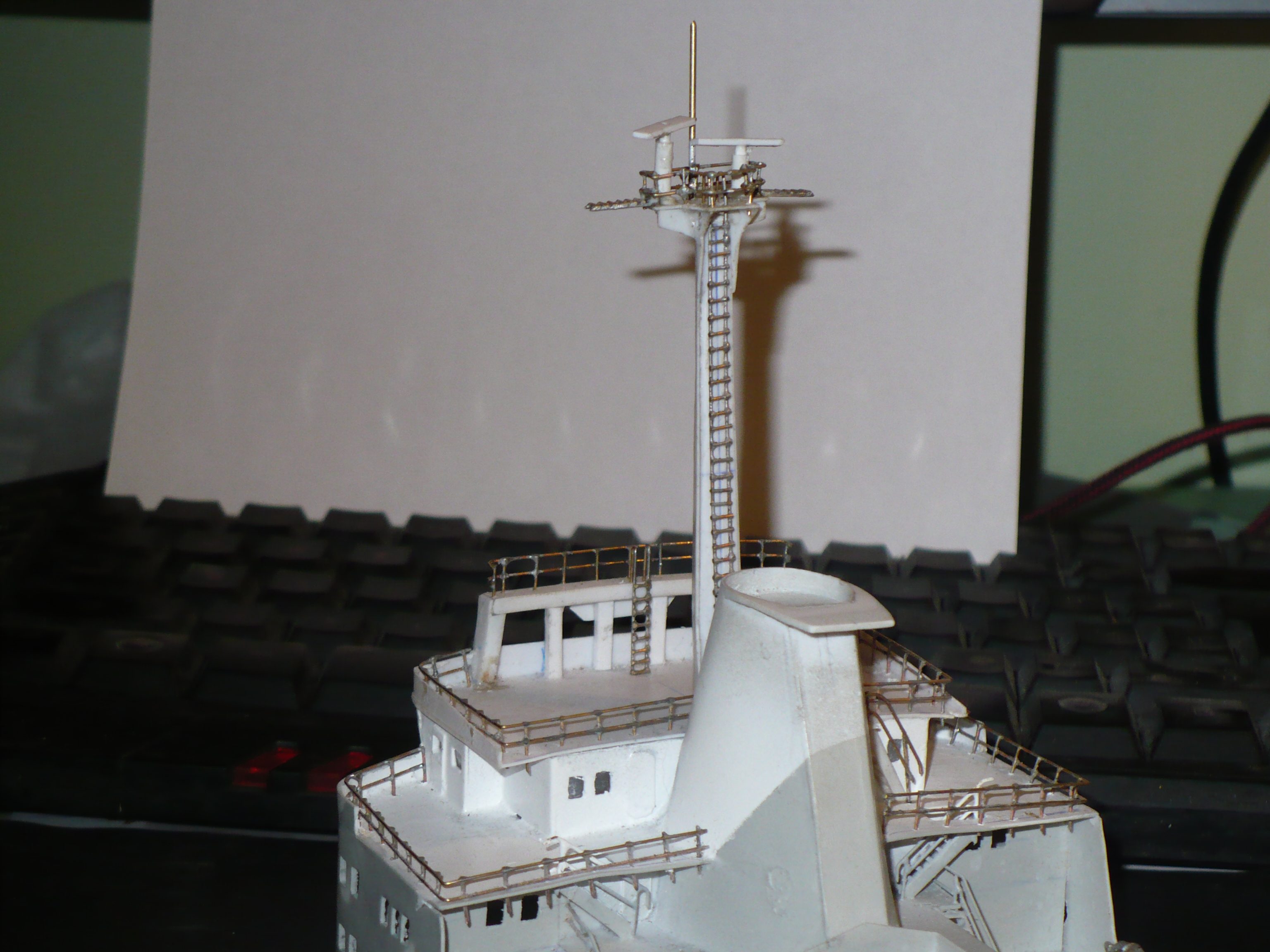

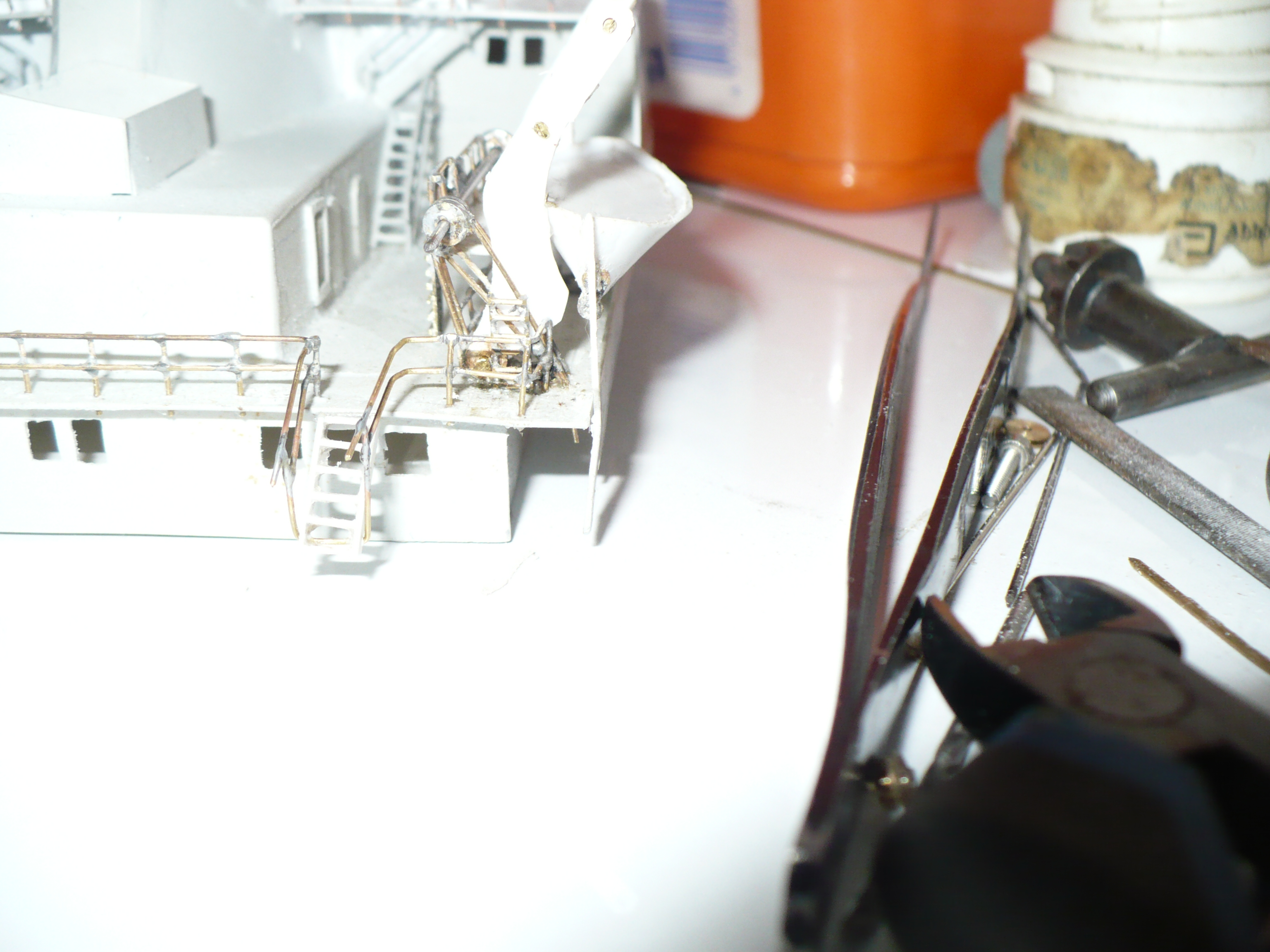

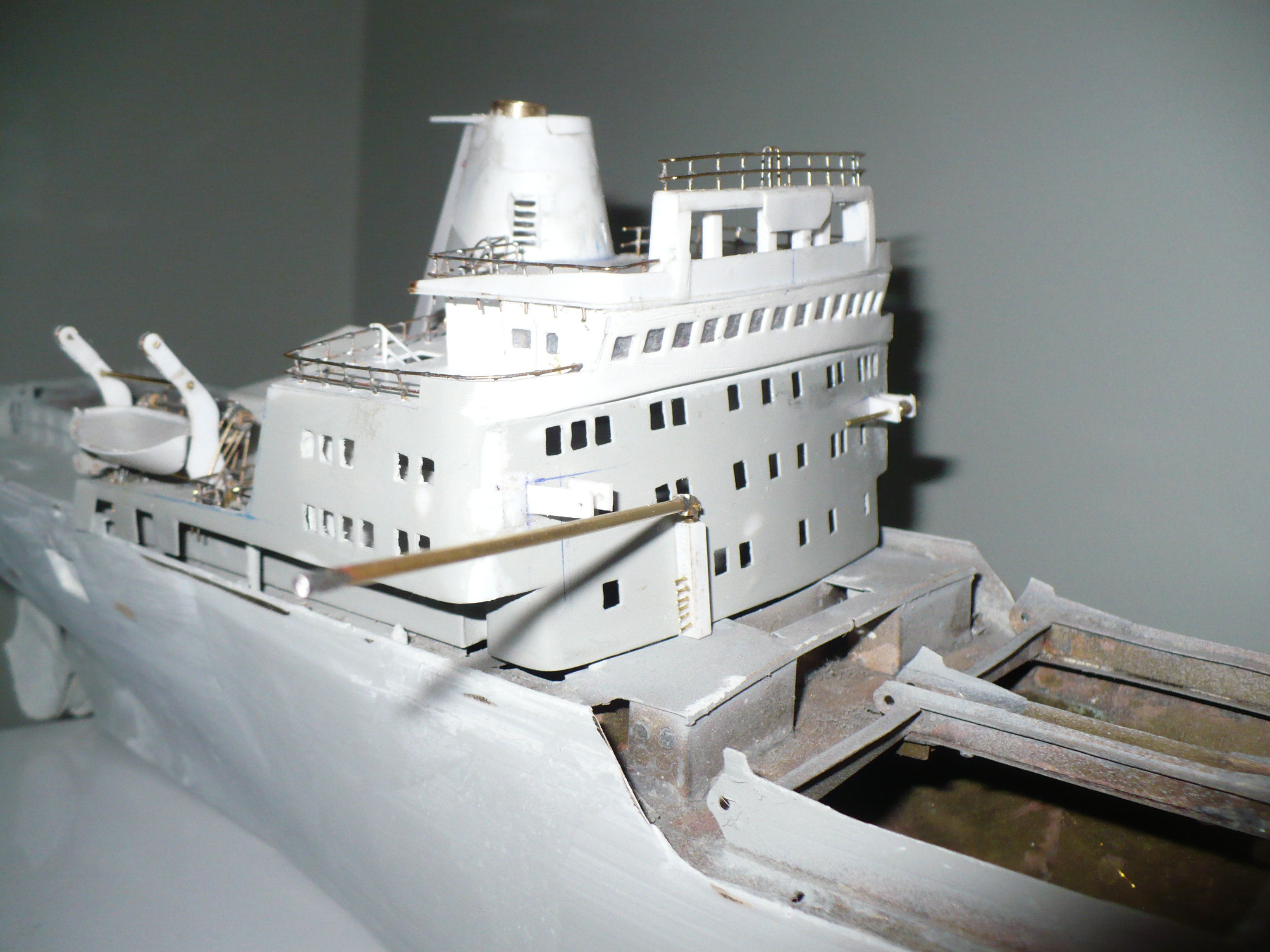

Prace nad budową nadbudówki . Wykonałem ją z hipsu 0,5 mm
