Kuter rzeczny Światopełk

[Budrys]

ryszardw napisał:

. . . Przeraża mnie rufa ,te wybrania pod śruby. . .

Wszystko zależy od blachy jaką zastosujesz! Jeśli w miarę miękką (wyżarzoną, w końcu wszystko będzie lutowane, usztywniane wewnętrznie i wykańczane powierzchniowo) możesz spróbować ten fragment blachy wyklepać do środka używając kulistych stempli i wstawić w całość kadłuba (poprawi to nawet jego sztywność). Po szpachlowaniu i gruntowaniu nie będzie widać różnic.;)

[antosiek]

Blacha blachą, ale może rozważysz wykonanie kadłuba z laminatu. Kopyto już masz. Można okleić go taśmą pakową, położyć warstwę rozdzielającą, czyli pastę do podłogi, i na to laminat szklano-epoksydowy. Kopyto ma taki kształt, że od dziobu powinno wszystko zejść bez problemu. Jedyny minus tej metody to szpachlowanie powierzchni zewnętrznej gotowego laminatu.

[Budrys]

antosiek napisał:

Blacha blachą, ale może rozważysz wykonanie kadłuba z laminatu. Kopyto już masz . . . Jedyny minus tej metody to szpachlowanie powierzchni zewnętrznej gotowego laminatu.

Szpachlowanie szpachlowaniem;) . Kopyto zostało wykonane pod grubość poszycia blachą a laminat - dla zachowania sztywności - musi (powinien) być grubszy. Chyba, że wstępnie cienka warstwa a potem, po zdjęciu z kopyta, dodatkowe usztywnianie wewnętrzne laminatu.

[ryszardw]

Mam jakis wstręt do zelkotów poza tym zywicę chcą mi sprzedać min 5 kg a co z resztą .2m2 blachy ocynk 0,5mm kosztyje tylko 35 zł.Jakos nastawiłem się na tą technologię z czystej ciekawości i chcę skończyć.Nadbudówki robię z polistyrenu.Potem pewnie będę robił inaczej.Pozdrawiam R.

[Teos]

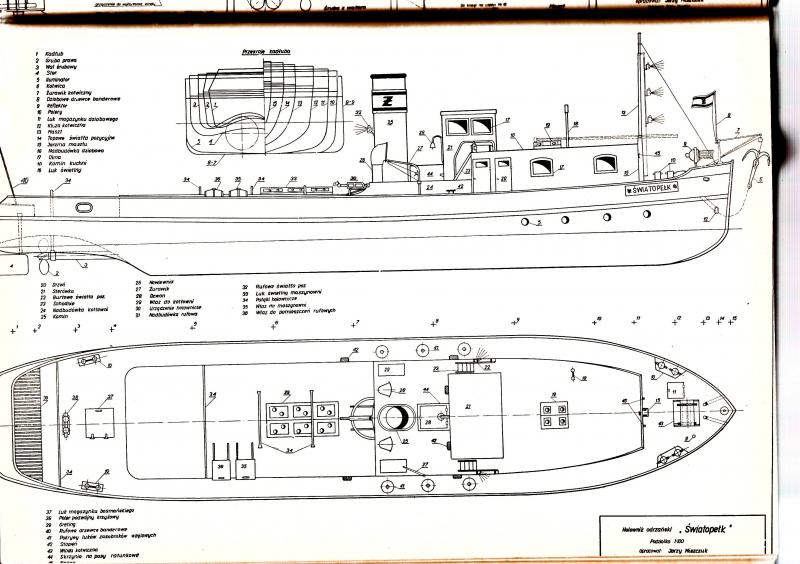

Buduję go na podstawie Planów Modelarskich Nr.1 z 71r i rzeczywiście nazwę go Nadbór ponieważ będę bazował na zdjęciach oryginału a podobno jest w stanie niezmienionym.Zauważyłem różnice w kształcie okien .W dokumentacji ma półokrągłe a na starych zdjęciach prostokątne.Nadbór ma również prostokątne i nie wiem na jakim etapie dokonano tych zmian.

Wszystko zależy od tego jak planujesz go wykonać, tzn. jako model holownika z którego roku.
NADBÓR był przebudowywany, próbowano nawet przerobić go na lodołamacz, niestety nie sprawdził się w tej roli. W związku z tym dzisiaj nie wygląda dokładnie tak samo jak kiedyś.

Tutaj jest zdjęcie NADBORA za 1958 roku, sam możesz sprawdzić czy różni się od stanu obecnego.


A tutaj stan prawie obecny (marzec 2007)
Obecnie NADBÓR ma okna typu "kolejowego", podobne ale nie takie same jak kiedyś.

[ryszardw]

Różnic trochę jest.Nawet na najstarszych zdjęciach nie ma łukowych okien.Jest mniej bulai .Poradźcie czego się trzymać Z resztą zobaczcie sami.Zaczynam przygotowywać szablony i już muszę podjąć decyzję jaką wersję będę robił.Poza tym zastanawia mnie brak otworów odprowadzających wodę .Pozdrawiam R.

[rychenko]

Ja osobiście trzymałbym się planów , wiele jednostek pływających przechodziło w późniejszym okresie przebudowy , modernizacje ale chyba trzeba się zdecydować na jakąś konkretna wersje aby później nie był to zlepek różnych wersji który ni jak ma się do oryginału ,dlatego obstawałbym przy planach.

[ryszardw]

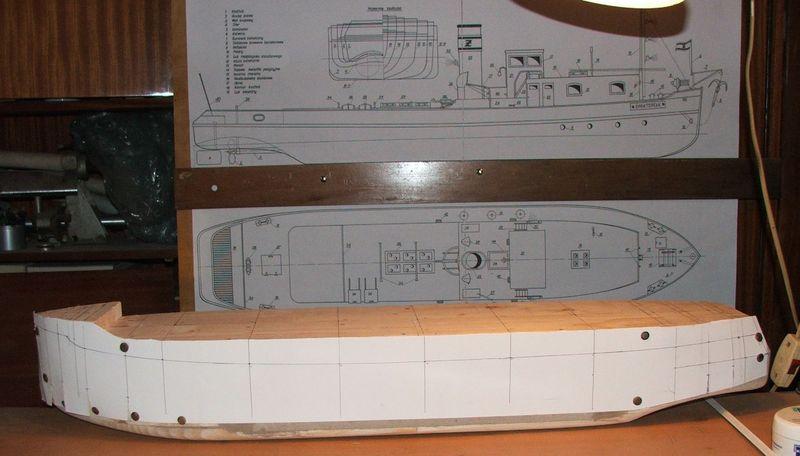

Kopyto zrobione,sprawdzone i skorygowane.Na całą burtę naniosłem brystol i zamocowałem pinezkami.Pas powyżej krzywizny.Im więcej prostego tym lepiej.

Teraz dokładnie przeniosłem zarys burty i odciąłem skalpelem.W dolnej częsci gdzie mi brystol falował wyciąłem trójkąty i zrobiłem próby nakładania.Teraz nanoszę wszystkie otwory które muszę wyciąć w blasze.I na razie przerwa.Muszę pojechać na obiekt i porobić stosowne zdjęcia.Dodatkowe otwory na liny cumownicze ,o jedno okno mniej.Zdecydowałem się na wersję dzisiejszą.Myślę że dok ma pewne błędy.Wg niej przednia nadbudówka ma krawędzie czołowe ostre a obecnie ma krawędź półkolistą .Nie sądzę żeby komuś chciało się dokonywać aż takiej przeróbki.Co innego zaspawać jakiś otwór albo wyciąć dodatkowy.Zmiany te na pewno podyktowane były potrzebami eksploatacyjnymi .Tak zawsze dzieję się z każdą maszyną czy statkiem.Po to są próby oceaniczne.Oczywiście nie w przypadku mojego holownika. pozdrawiam R

[oksal]

Fajnie Rysiek masz, zero monotonii;) Też mnie ciągnie aby coś równolegle zacząć;) Ale jeszcze się muszę wstrzymać. To coraz bliżej lutowania:)

[ryszardw]

Pogoda paskudna więc trochę podłubałem.Wg. szablonów wyciąłem pasy boczne i spód.Tam gdzie tworzyła się fala rozcinałem minitarczką i dobijałem młotkiem.Pod rozcięcia i na granicy łączeń pasów pod spód wsuwam paski blachy 0,2mm o szer 10mm.Blachę przybijałem do kopyta gwoździkami poza pasami bo tam będzie lutowane.Kadłub będę musiał usztywnić kątownikami bo pewnie będzie wiotki.Sam aku waży 2kg.Ale zobaczymy.Pozdrawiam R.
