UZBROJENIE


Uzbrojenie:
na pokładzie dolnym (pierwszy pokład działowy) - 28 dział 36-funtowych;
na pokładzie środkowym (drugi pokład działowy) - 30 dział 18-funtowych;
na pokładzie górnym (trzeci pokład działowy) - 26 dział 12-funtowych albo 8-funtowych;
na pokładach odkrytych 12 dział 6-funtowych (wszystkie 96 z brązu).

Ambitieux należał do grupy trójpokładowców jeszcze z 14 furtami na burcie w baterii dolnej (wg Boudriota) albo już z 15 (wg Lemineura).




4ft lufa z La Belle (1669 -1683) dł.: 1828,8 mm


dekor na lufach z brązu stanowił monogram królewski L w koronie i na skrzyżowanych kotwicach wstęgi z napisem Le Comte de Vermandois - odznaka ta reprezentowała nieślubnego syna króla Ludwika XIV, Louisa de Bourbon, który był admirałem floty francuskiej od 1669 r. do śmierci w 1683 r.
Ludwik Burbon, hrabia Vermandois, fr. Louis de Bourbon – nieślubny syn króla Ludwika XIV Burbona i Ludwiki de la Vallière urodził się 2 października 1667. Został legitymizowany w wieku 2 lat w 1669 i w tym roku otrzymał tytuł hrabiego Vermandois i admirała Francji. Zmarł w wieku 16 lat 18 listopada 1683 r.

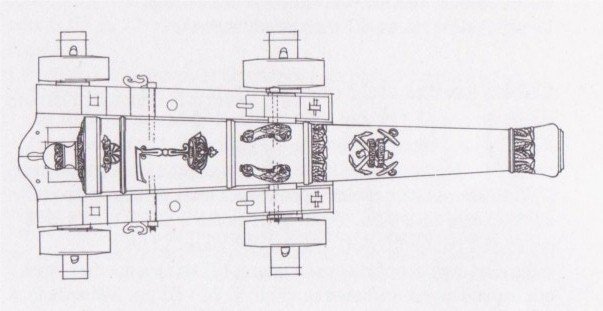

Taki sam dekor znajdziemy w monografii L'AMBITIEUX Boudriota.



Wg Boudriota na podstawie danych z 80-działowca (1680 r.) artyleria prezentowała się następująco



26 dział 36-funtowych z dekorem, z brązu na pierwszym pokładzie działowym (A);
26 dział 18-funtowych żeliwnych (z żelaza bez dekoru) na drugim pokładzie działowym (B);
24 działa 8-funtowe z brązu na trzecim pokładzie działowym (C);
4 działa 6-funtowe z brązu (D);

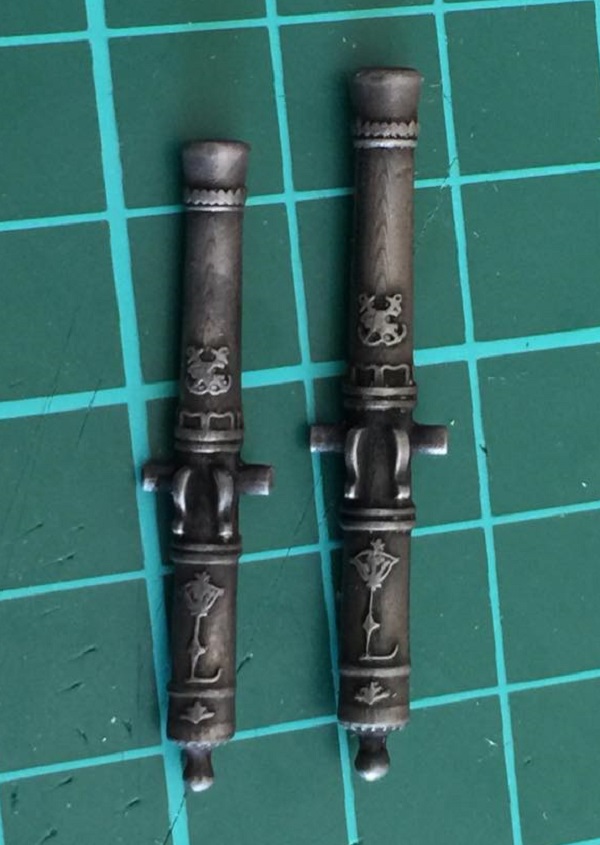

I takie uzbrojenie wykonał Frolich

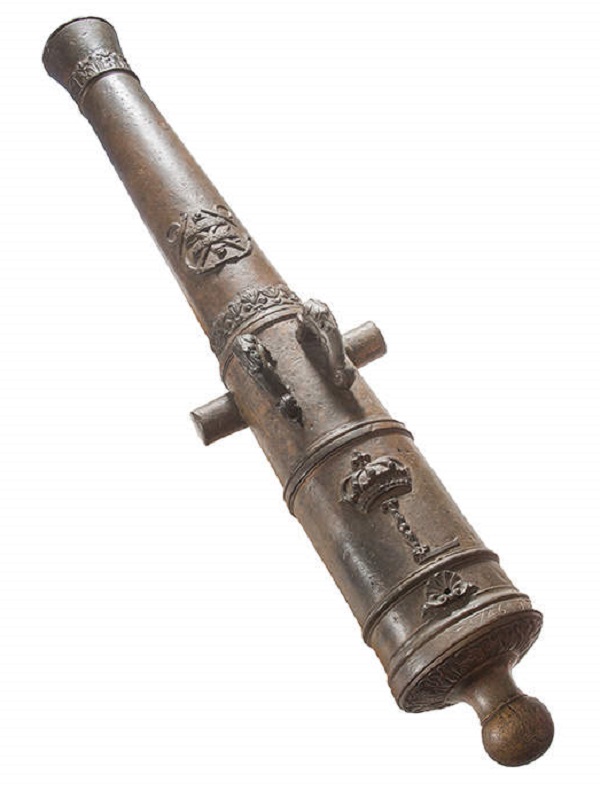

lufy 6 i 8-funtowe z brązu

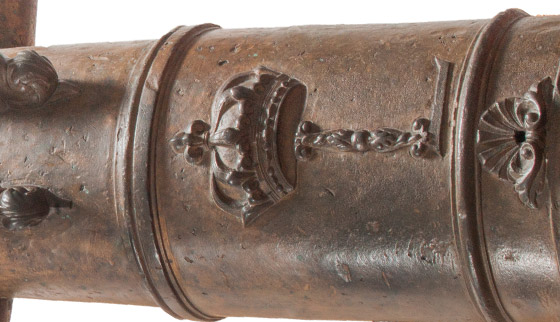

Jak widać Frolich źle zinterpretował monogram królewski - KORONĘ nad L,
rownież w kolekcji popełniono ten sam błąd




KALIBER i WYMIARY

Do wykonania luf w odpowiedniej skali niezbędne będą wymiary.

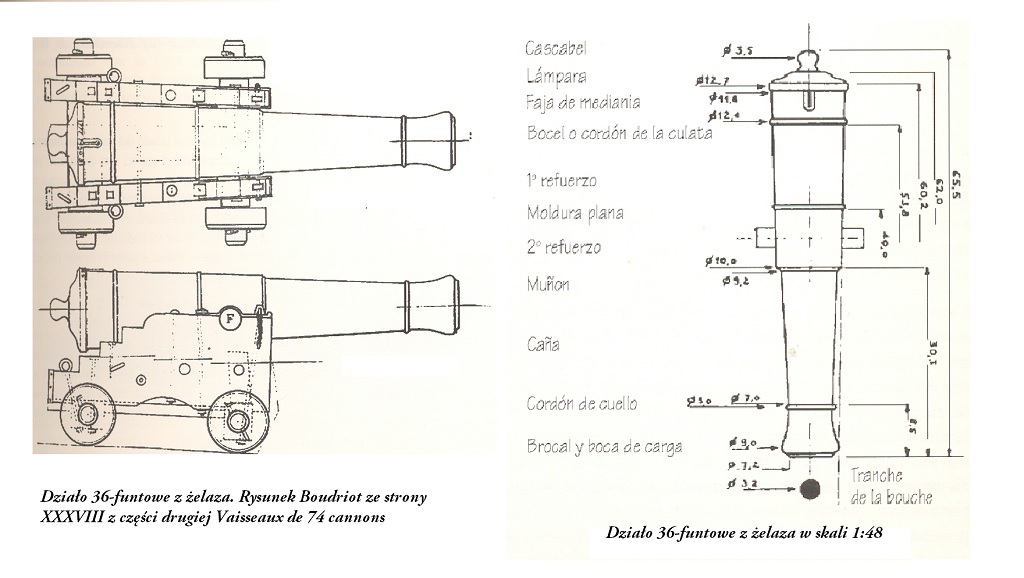

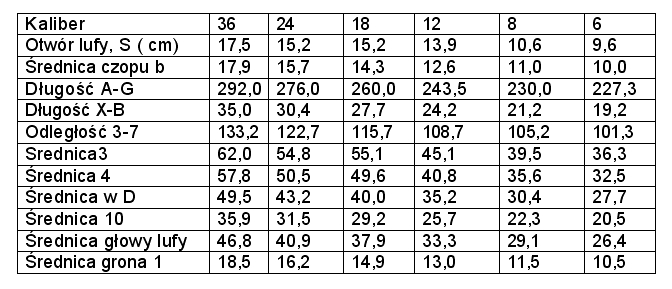

Rysunek poglądowy i tabelka.

Co do długości luf do Ambitieux mam nieco rozbieżne dane.
Mianowicie dane z monografii Boudriota (i wymiary w skali 1:59)

6000 livres, 9 stóp 36-funtówka - dł. 2.92 m - 49,5 mm;
4000 livres, 8½ stopy - dł. 2.76 m - 46,8 mm;
2000 livres, 8 stóp (8) - dł. 2.60 m - 44,1 mm;
1550 livres, 7 stóp (6) - dł. 2.27 m - 38,5 mm;

[jak widać w tabeli jest to wymiar A-G, więc trzeba dodać 2,25 średnicy lufy (S z tabelki)]

36-funtówka - dł. 292 cm + 39,3 cm = 331,3 cm - 56,2 mm; - otwór lufy, S - 174,8 mm - 2,9 mm;
24-funtówka - dł. 276 cm + 34,2 cm = 310,2 cm - 52,6 mm; - otwór lufy, S - 152 mm - 2,58 mm;
18-funtówka - dł. 260 cm + 34,2 cm = 294,2 cm - 49,9 mm; - otwór lufy, S - 152 mm - 2,58 mm;
12-funtówka - dł. 243 cm + 31,2 cm = 274,2 cm - 46,5 mm; - otwór lufy, S - 138,7 mm - 2,35 mm;
8-funtówka - dł. 230 cm + 23,85 cm = 253,85 cm - 43 mm; - otwór lufy, S - 106 mm - 1,8 mm;
6-funtówka - dł. 227 cm + 21,6 cm = 248,6 cm - 42,1 mm; - otwór lufy, S - 96 mm - 1,6 mm;

są nieco inne niż wyszło mi z przeliczenia planów (i wymiary w skali 1:59)

36-funtówka - dł. 314.4 cm; 53,3 mm;
18-funtówka - dł. 302.4 cm; 51,3 mm;
8-funtówka - dł. 278.4 cm; 47,2 mm;
6-funtówka - dł. 244.8 cm; 41,5 mm;

4-funtówka z La Belle - dł.: 1.8288 m; 30,1 mm
24-funtówka z Soleil Royal - długość 3,62 m; 61,35 mm


65,5 mm x 48 = 3 144 mm (314,4 cm)

Średnica kul - otwór lufy, S pomniejszony o prześwit 5 mm
36 livres - 170 mm ( 2,9 mm )
30 livres - 160 mm ( 2,7 mm )
24 livres - 147 mm ( 2,5 mm )
18 livres - 134 mm ( 2,3 mm )
12 livres - 117 mm ( 2 mm )
8 livres - 102 mm ( 1,7 mm )
6 livres - 91 mm ( 1,5 mm )

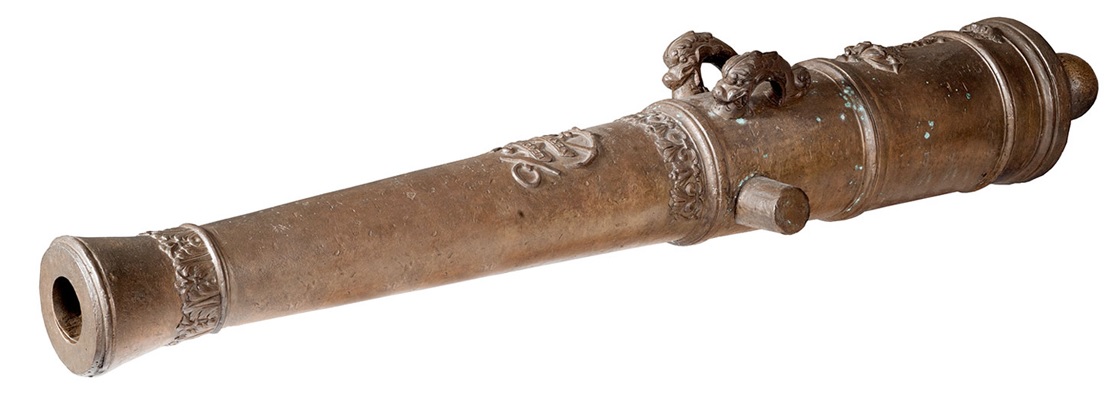

Bronze Cannon from La Belle
Royal insignias confirmed a lost French ship



Pierwszy post zilustrowałem zdjęciami lufy 4-funtówki z wraku La Belle, który zatonął w 1686 r. ze strony

https://www.thestoryoftex...ur-pound-cannon

72" Length X 14" Width X 26" Height
długość 1828,8 mm
szerokość 355,6 mm
wysokość 660,4 mm

kaliber 4ft

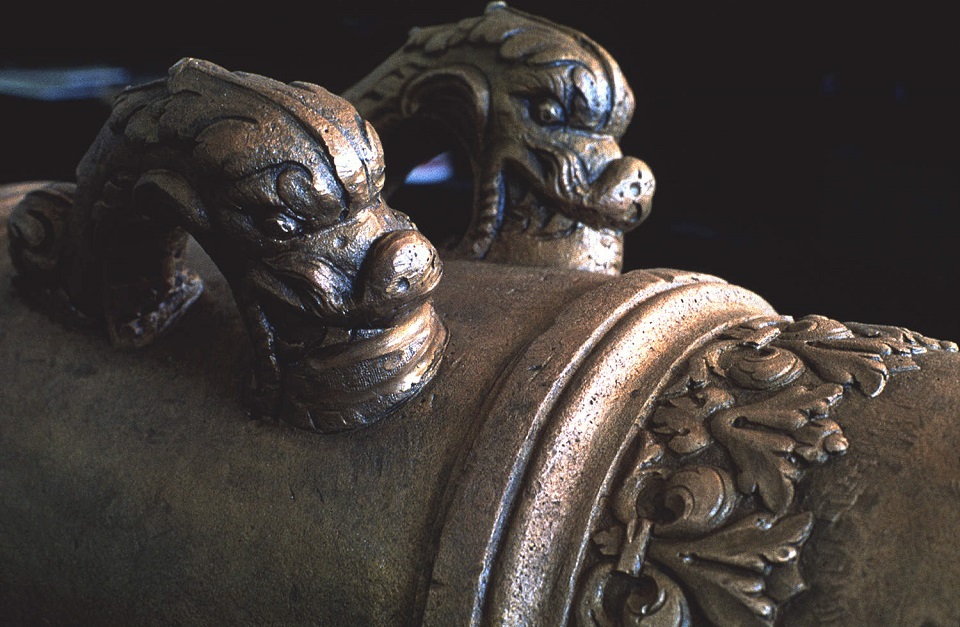

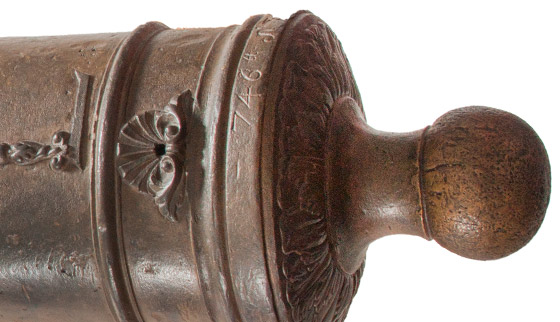

Detale

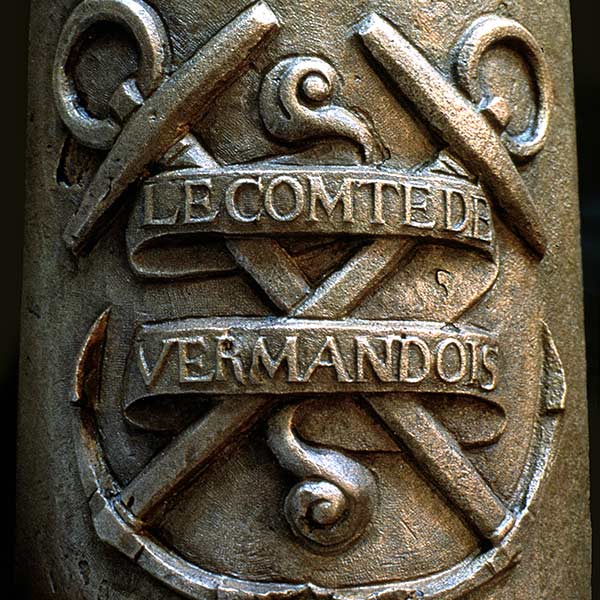

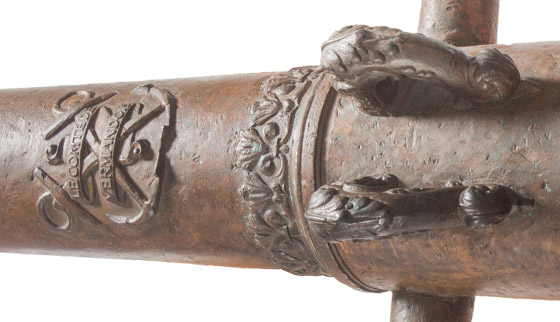

Odznaka Le Comte de Vermandois - detal

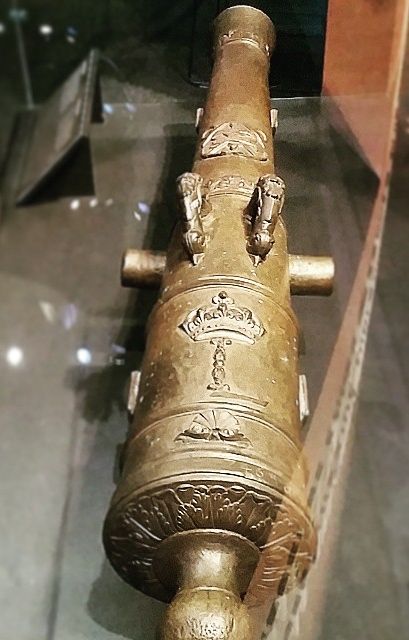

Działa znalezione podczas wykopalisk w La Belle były przysłowiowymi działami do palenia. Ta brązowa armata była jednym z kluczy do ustalenia, że zatopiony statek na mrocznych wodach Zatoki Matagorda był rzeczywiście Francuzem. Koronowane „L” na wyłomie armaty to królewski herb francuskiego króla Ludwika XIV. Odznaki Le Comte de Vermandois reprezentowały syna króla Ludwika, Louisa de Bourbon, który był admirałem floty francuskiej od 1669 r. do jego śmierci w 1683 r. Zestawiając dowody - francuskie inskrypcje, symbole królewskie, artefakty z prawidłowego okresu historycznego - archeolodzy wiedzieli, że wrak statku w zatoce Matagorda był nieszczęśliwym statkiem z ekspedycji La Salle'a La Belle, który zatonął w 1686 r.
.
