L'AMBITIEUX / LATARNIE / Jak zrobić

Karrex Dyskusja rozpoczęta przez Karrex 4 lat temu

Temat w opracowaniu - poniżej wprowadzenie do tematu

LATARNIE

Szukając materiałów wzorcowych do wykonania latarni zebrałem dość spore archiwum.
M.in.

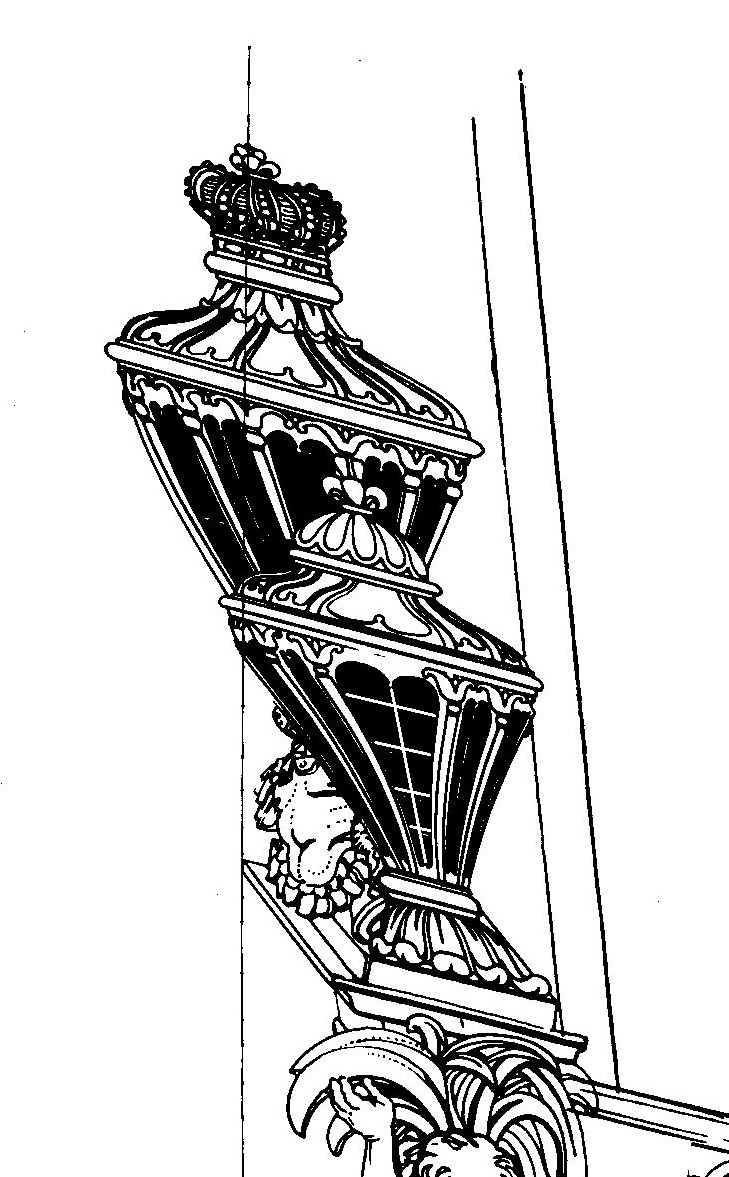

plan Jeana Boudriota

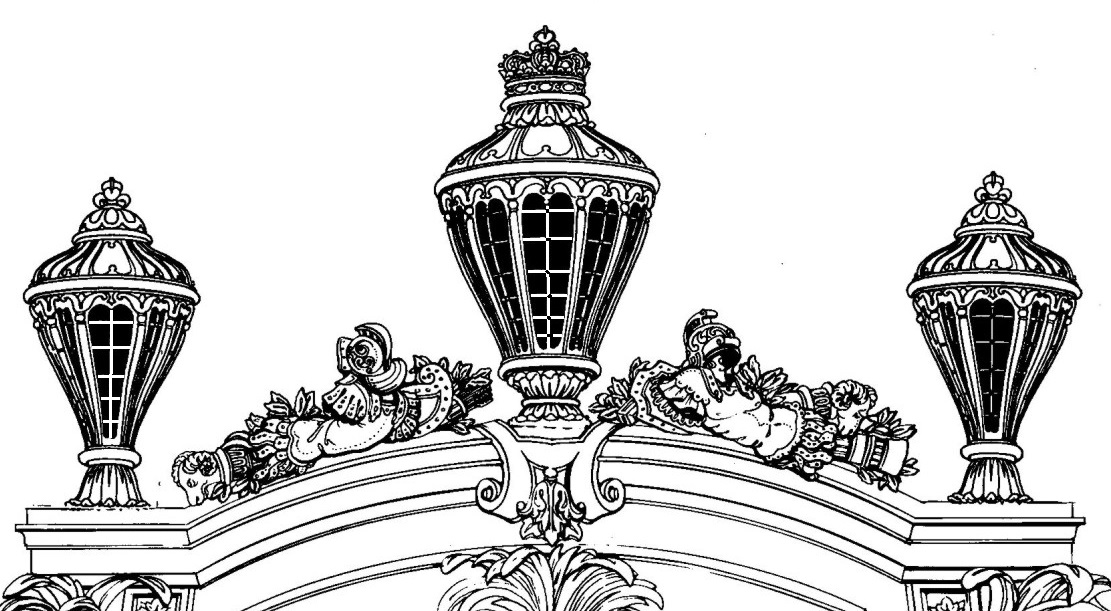

Jak widać na planach latarnie do prostych (w wykonaniu) nie należą. Z widoku z boku widać, że są pochylone (nie w osi), co jest problemem.

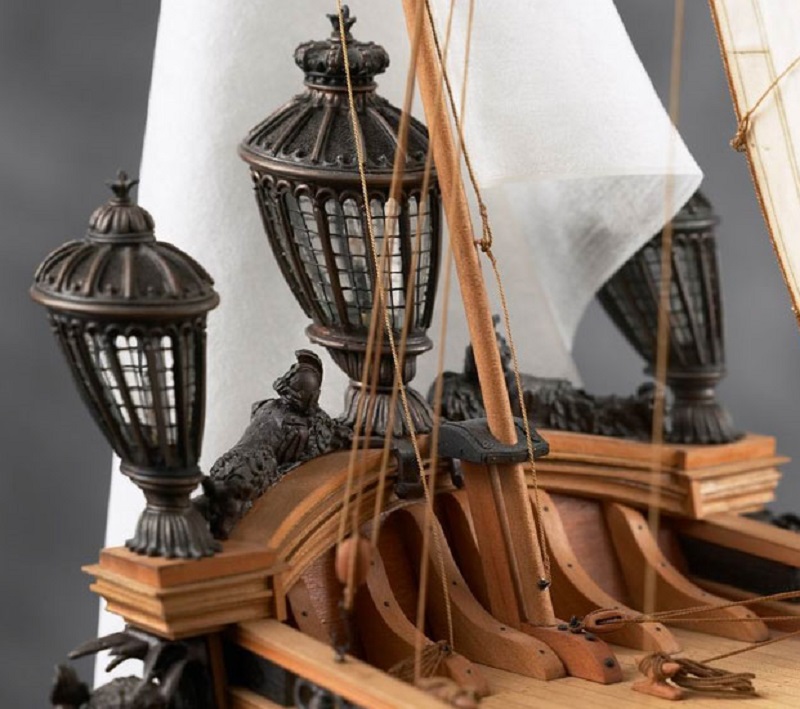

Kilka przykładów profesjonalnego wykonu.

Nino Pizzichemi

model w skali 1:55.

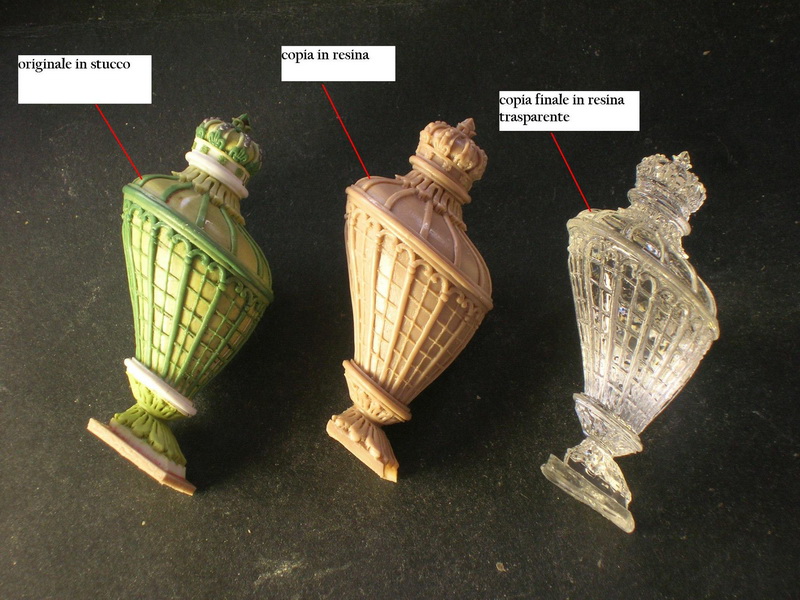

Nino wykonał model z modeliny - formy - żywiczne odlewy - bezbarwne, żywiczne odlewy - malowany metal - patynowanie

Mikhail Bezverkhniy

Zdjęcia modelu Frolicha i innych modelarzy

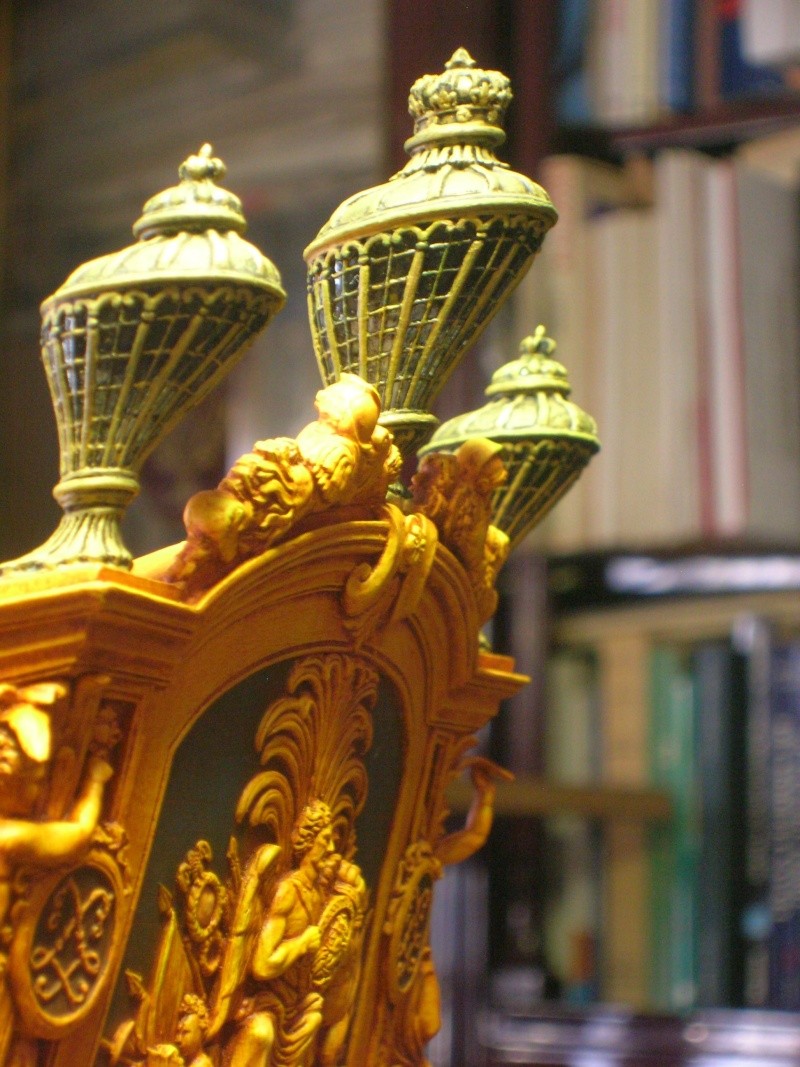

Z kolekcji Altaya (czwarte zdjęcie w zbiorczym powyżej jest z kolekcji).

__________________________

Zobacz też temat w relacji
» [Ambitieux] LATARNIE
http://www.koga.net.pl/forum/viewtopic.php?p=87796#p87796

_________________

LATARNIE

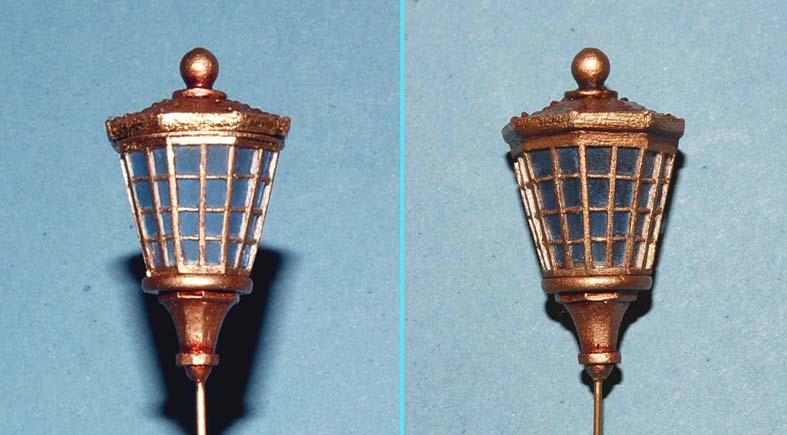

Mimo, że na swoim koncie mam dwie latarnie + jedną przeróbkę,

http://www.koga.net.pl/forum/viewtopic.php?p=34339#p34339

http://santisimatrinidad....php?p=1451#1451

latarnia do galeonu

to latarnie do Ambitieux są nielada wyzwaniem, ze względu na swoje obłości i asymetrię.

Znalazłem (niestety po czasie) planik latarni Le Saint-Philippe, 1693 - może być również przydatny w budowie latarni do L'Ambitieux, 1692.

KOSZ LATARNI

Pierwszy pomysł jaki przyszedł mi do głowy to wykonanie odlewów kratownic ścianek latarni i naklejenie na stelaż z drutu miedzianego.
Drugi to wykonanie klosza za pomocą technologii vacu, ale to wiązało się z wykonaniem "odsysarki czyli skrzyneczki do zasysu" :-P

http://archiwum.plastikow...-prozniowe-vacu

https://www.youtube.com/watch?v=UfJ8pgFMJII
https://modelwork.pl/topic/20439-maszyna-vacu-do-podci%C5%9Bnieniowego-formowania/

i oklejenie klosza drucikami z miedzi.

Zacząłem od wykonania modeli: kosza z brystolu i z drewna pokryw latarni, następnie formy i odlewy pokryw.

oraz pierwszy odlew boków kosza (kratownicy).

Następnie z drutu miedzianego przystąpiłem do wykonania szkieletu kosza latarni. Miało być prosto - owalna obręcz u góry, mniejsza na dole i przylutowane pomiędzy ukształtowane piony (12 grubszych i 12 cieńszych). Zrobiłem pierwszy odlew i poległem na lutowaniu stelaża - tu nie będę wchodził w szczegóły, dodam tylko, że sprawdziłoby się urządzenie do zgrzewania drutu, na które zwrócił uwagę Tomek Aleksiński, a wykonał je z powodzeniem RomekS.

» Urządzenie do lutowania oporowego

http://www.koga.net.pl/fo...?p=34543#p34543

http://www.shipman.fora.p...o,465.html#1979

http://santisimatrinidad....p?p=16982#16982

Wymienionych powyżej urządzeń nie mam i jakoś nie paliłem się do ich wykonania, więc stelaż, a właściwie kosz zrobiłem z materiałów które posiadam czyli druty miedziane ø = 0,7 i 0,4 mm, sklejka fornirów gr. 1 mm i klej CA.

Na sklejce narysowałem elipsę górnej obręczy (wym.), natrasowałem punkty (12) i wywierciłem otwory pod grubszy drut - pionowe konstrukcyjne elementy latarni. Poszczególne druciki wstępnie wyprofilowane wkleiłem na CA. Następnie w drugiej sklejce narysowałem elipsę podstawy kosza, wywierciłem otwory i "nanizałem" na druciki. Zabezpieczyłem klejem CA. Odciąłem nadmiary drutów, oszlifowałem na równo ze sklejką. Obie sklejki dociąłem do kształtu z lekkim naddatkiem - będę jeszcze wiercił otworki na druciki o mniejszej średnicy - elementy kratownicy.

W górnej sklejce wyciąłem otwór uzyskując górną obręcz.

Zrezygnowałem z naklejania odlewów modułów i zacząłem kombinować jak uzyskać poziome elementy kratownicy poszczególnych modułów latarni. Myślałem o utwardzonej nitce jak w drugiej latarni, ale zdecydowałem, że wkleję eliptyczne obręcze z cieńszego drutu miedzianego (będzie sztywniejsza konstrukcja). Frezikiem i Dremelem ponacinałem wewnątrz duciki, następnie wykonałem (metodą prób i błędów) i wkleiłem na CA poszczególne obręcze.

Pierwsze trzy nawet nie były tak trudne

Następnie w podstawie i górnej obręczy wywierciłem kolejne otworki na środkowe elementy kratownicy z cieńszego drutu. W poziomych obręczach frezikiem naciąłem rowki i w poszczególne moduły wkleiłem druciki środkowych elementów kratownic. Po odcięciu i wyszlifowaniu nadałem końcowy kształt podstawie i górnej obręczy. Uzyskałem pierwszy element latarni KOSZ.
