Darczello5 - dyskusje 3

Karrex Dyskusja rozpoczęta przez Karrex 7 lat temu

Seb77 - 2017-01-16, 00:17

Darku, jeśli o mnie chodzi to zrobię troszkę większy podest nad działem żeby było troszkę więcej miejsca, ale niestety to i tak będzie za mało żeby działo po wystrzale miało swobodny odrzut bez uszkadzania trapu.
Pozdrawiam bardzo serdecznie SEB....

ppawpp - 2017-01-16, 10:32

a może zrobić to tak:
obniżyć podest o 2-3 stopnie i wydłużyć nad działem - tak jak na Victory
stopnie/drabiny zrobić prostopadle do burty pomiędzy działami - tak jak na "12"

Hydronik - 2017-01-16, 11:10

Podobny problem był z Vitkiem, a problemem był za długi w stosunku do oryginału górny pokład i teraz masz dylemat czy pocyganisz jak Paweł proponuje czy będziesz skracał pokład, czy kombinował ze schodami, aby wyglądało jak w oryginale
Andrzej :roll:

darczello5 - 2017-01-16, 23:28

Witam.
Skracać górnego pokładu nie zamierzam bo to wiąże się z demolką pokładu dolnego, ścianek nadbudówki jak i nadburcia. Pozostaje mi w tej sytuacji trochę pocyganić ;-)

. Spróbuję najpierw z kręconą drabinką, jak to nie wyjdzie to wykorzystam pomysł Pawła.
Dzięki za podpowiedzi.

Karrex - 2017-01-26, 15:39

darczello5 napisał/a:

...
Ławy wantowe
Niestety ale tutaj trafiłem na kolejny moment gdzie ręce mi opadły :shock:

. Nie wiem kto miał taką szaloną wizję (zdjęcia 8,9,12,13). Rozumiem, że gdzieś coś nie pasuje ale takie coś to już spora przesada alt

...

Faktycznie kicha (wygląda to jak taniec św. Wita), niestety nie jest to pierwsza kolekcja gdzie te odciągi nie spasowują się z ambrazurami.
Jak wiadomo odciąg z wantą jest w lini prostej (nie jest to ozdoba tylko element podtrzymujący maszty,

a jak koliduje z amrazurą to skracamy odciąg.

Andi - 2017-01-29, 13:56

Witam.Podobny problem jest przy Sewerynie. Ja wydłużałem nieco ławy a nawet poszedłem krok dalej i ograniczyłem ilość want (mniej o jedną wantę na foku i grotmaszcie). Mam z tym trochę problemòw ale jakoś będę musiał z tego wybrnąć. Dziadek natomiast poszedł tropem instrukcji (i chyba dobrze zrobił).

darczello5 - 2017-01-31, 21:33

Witam.

Myślę, że jestem na dobrej drodze i jak coś będzie na siebie nachodzić to raczej w niewielkim stopniu, ale to wszystko wyjdzie w praniu. Na pewno będę się sugerował poniższym rysunkiem:

Chemol - 2017-03-21, 19:49

Jaką taśmę miedzianą do witraży użyłeś do poszycia? Jakiej wielkości płytki zrobiłeś?? Szukam tego wszędzie gdyż powoli też zaczynam o tym myśleć a informacji w necie brak.

darczello5 - 2017-03-22, 16:32

Witaj.
Faktycznie w relacji tego nie ma ;-)

.
Płytki mają wymiar 4/12mm, użyłem do tego celu taśmy
TAŚMA MIEDZIANA VENTURE 5/32" z przeźroczystym klejem 4,0 mm
z poniższego linku:
http://witrazowe.com.pl/m...32-4%2C0-mm/109

Zużyłem około 1,5 rolki.

Chemol - 2017-03-24, 19:09

Taśmy zamówione. Dzięki. Jeszce jedno pytanko. Po nałożeniu płytek kładłeś na nie jakiś lakier żeby je zabezpieczyć??

darczello5 - 2017-03-24, 20:26

Płytki zabezpieczyłem zwykłym lakierem bezbarwnym w spraju.
Na innym forum p. Tomek A. polecił mi coś takiego: 4636/flat clear acryl z firmy Model Master. Użyłbym tej drugiej opcji ale dla mnie było już za późno (pospieszyłem się z lakierowaniem ;-)

)

Karrex - 2017-10-12, 23:35

Szczere kondolencje.
Dobrze, że znów "dłubiesz" bo robisz to profesjonalnie i świetnie ci to wychodzi. Modelarstwo nie powetuje ci straty, ale choć przez chwile zajmie myśli.
Jeszcze raz wyrazy współczucia i trzymaj się.

Janek - 2017-10-13, 22:34

Coś wiem na temat "doła". Czas, bardzo powoli ale leczy rany. Trzymaj się i buduj dalej bo tworzysz piękny model.

darczello5 - 2017-10-14, 18:30

Wielkie dzięki.

ppawpp - 2017-10-20, 22:37

Pięknie to wygląda. Darku brnij dalej. Ja na razie utknąłem na dobre na lądzie, m.in. układam YDY 3x1,5mm2 i 3x2,5mm2 na ścianach we wnętrzach docelowej przystani.

darczello5 - 2017-10-21, 12:28

Wielkie dzięki Paweł.

P.S.
Nie zapomnij o 4*1,5mm2 do lamp, 5*1,5mm2 na schodowy (jeżeli masz), no i koniecznie jakiś siłowy do modelarni ;-)

Karrex - 2018-02-11, 19:22

Z przyjemnością śledzę twoją relację - można dawać za wzór alt

darczello5 napisał/a:

...
Nie wiem czy tak to ma wyglądać, ale dorobiłem też gniazda masztów:
...

Koncepcja ze wszech miar słuszna, ale (nie jestem w temacie XII * i nie wiem czy nie we wszystkich, ale) przynajmniej w tych dużych łodziach powinno być jeszcze jedno gniazdo na drugi maszt

http://santisimatrinidad....p?p=10986#10986

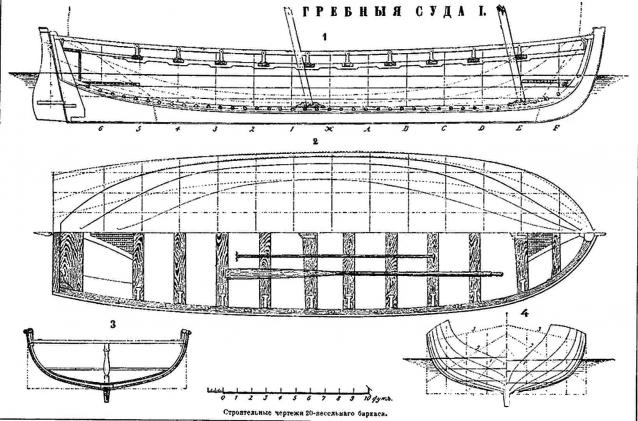

Planik 20 wiosłowego barkasa

Jedna z łodzi do modelu XII, bodajże 12 wiosłowy kuter z relacji konstantin.fom
http://forum.modelsworld....5start1275.html

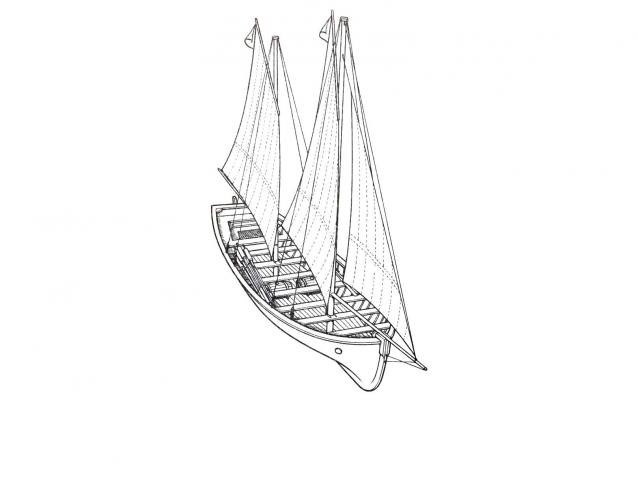

inne przykłady

bo te największe miały nawet do trzech masztów ;-)

(w różnym umiejscowieniu)

Nie wiem czy te detale są niezbędne, bo to zależy jak łodzie będą eksponowane i czy będzie je widać, czy to tylko "sztuka dla sztuki".
Bez względu na to, świetna robota. alt

PS
*) Niejako wymusiłeś na mnie ;-)

(żeby wejść w temat) przejrzałem moje archiwa i to co znalazłem zebrałem w wątku:
» ŁODZIE OKRĘTOWE na DWUNASTU APOSTOŁACH
http://santisimatrinidad....p?p=15348#15348
Jak coś masz to śmiało zamieszczaj (innych kolegów też zachęcam).
PS2
Możesz podać długości swoich łodzi i nazwy, jeżeli zostały użyte w kolekcji (gdzie ci wygodnie: relacja, dyskusje lub w ww. wątku).

darczello5 - 2018-02-13, 01:05

Wielkie dzięki Karol :-)

Jeżeli chodzi o budowę modelu to bardzo mocno sugeruję się modelem wykonanym przez Michaiła Smirnowa a w jego szalupach jest tylko po jednym gnieździe na maszty (dopiero teraz jak mi uświadomiłeś to w tej największej dopatrzyłem się drugiego, dorobi się ;-)

Karol napisał/a:

...
Nie wiem czy te detale są niezbędne, bo to zależy jak łodzie będą eksponowane i czy będzie je widać, czy to tylko "sztuka dla sztuki".
...

Będę chciał wyeksponować łodzie podobnie jak wyżej wspomniany wykonawca dlatego staram się wykonać je najlepiej jak potrafię

Karol napisał/a:

...
Możesz podać długości swoich łodzi i nazwy, jeżeli zostały użyte w kolekcji
...

Powiem szczerze, że nie znam nazw poszczególnych szalup, a w kolekcji też nic o tym nie doczytałem. Jak znajdę chwilę to przejrzę dokładniej instrukcje, może coś się znajdzie.

Karrex - 2018-02-13, 13:13

Darek napisał/a:

...
w kolekcji też nic o tym nie doczytałem. Jak znajdę chwilę to przejrzę dokładniej instrukcje, może coś się znajdzie.
...

W instrukcji nie szukaj, przejrzałem i ani wzmianki - tylko łódź lub szalupa :-/

, myślałem że może w części merytorycznej coś było. Na razie musimy się zadowolić tłumaczeniem z planów ;-)

A apropos planów, to po ich przestudiowaniu i zdjęć modelu Michaiła, mam wrażenie, że te dwie najmniejsze skrajne łodzie po prawej stronie są w innej skali.

O ile te pośrednie 4 łodzie między największą (20 wiosłową), a tymi najmniejszymi mają zbliżone odległości między ławkami i odległość ławki od dulki, to te dwie mają dulki stanowczo za daleko od ławek, a ta z jedną ławką to już chyba skrajnie daleko - na moje oko, to odległości dulki od ławki na wszystkich łodziach powinny być zbliżone, o ile nie takie same ;-)

dulki, wycięcia powinny być dużo bliżej ławek

(jak powiększych łódź 100 krotnie, to siedząc na ławce nie dasz rady wiosłować - dulka od ławki [między pionami] ma max. odległość 40 - 50 cm) - stąd to wrażenie innej skali. Zmierz odległości z którejś z tych czterech i porównaj z tą "extremalną".

Co prawda ta największa (20 wiosłowa) wygląda na "nieco przykrótką" do tych czterech - ławki tu są bliżej, ale to już tak nie razi, jak te "njmniejsze".

Gdyby te łodzie były przykryte brezentem lub dnem do góry nic bym ci nie pisał, ale...

Cytat:

...
Będę chciał wyeksponować łodzie podobnie jak wyżej wspomniany wykonawca dlatego staram się wykonać je najlepiej jak potrafię
...

A tak to wygląda na 34 stopowej 16 wiosłowej szalupie (launch największa łódź) z Victory - zobacz odległość ławka-dulka - wioślarz siedzi tyłem do dziobu.

i na modelu od wewnętrznej strony burty

Jak pamiętam (chociaż słabo, bo to dawno było ;-)

), te dulki sprawiły mi nieco problemu, choć z innych przyczyn.
http://santisimatrinidad....php?p=2144#2144

Cytat:

...
Możesz podać długości swoich łodzi
...

Prosiłem o długości, żeby porównać z tym co mi wyszło po przeliczeniu z planów (jak pamiętam w kolekcji Victory były dość spore rozbieżności, więc i tu się nie spodziewam cudów).

20 wiosłowy barkas - długość 12,8 cm; szerokość 3,7 cm;
14 wiosłowy półbarkas - dł. 9,75 cm; szer. 2,49 cm;
16 wiosłowy kuter roboczy - dł. 9,75 cm; szer. 2,49 cm;
12 wiosłowy kuter - dł. 8,53 cm; szer. 2,22 cm;
10 wiosłowa werejka - dł. 7,62 cm; szer. 2,13 cm;
6 wiosłowy wąski gig - długość 10,39 cm; szerokość 1,31 cm;
6 wiosłowy welbot - dł. 9,20 cm; szer. 1,47 cm;
i trzy małe
6 wiosłowy jol lub jola - dł. 5,58 cm; szer. 1,93 cm;
4 wiosłowa jola - dł. 4,3 cm; szer. 1,5 cm;
2 wiosłowa jola - dł. 2,7 cm; szer. 1,14 cm.

W temacie łodzi na XII uzupełniłem m.in. o przelicznik na metry, co łatwiej da wymiary w skali, zerknij czy się nie pomyliłem.

darczello5 - 2018-02-15, 16:38

Witam.
Dzięki Karol, że tak dokładnie śledzisz moją relację :-)

Z tymi dulkami to dałem ciała :oops:

ale już poprawione, ławki pozostawiam tak jak są :

Cytat:

Prosiłem o długości, żeby porównać z tym co mi wyszło po przeliczeniu z planów (jak pamiętam w kolekcji Victory były dość spore rozbieżności, więc i tu się nie spodziewam cudów).

Długości moich szalup odbiegają od tego co podałeś, z tym, że moje szalupy nie są dokładnie takie jak z listy przedstawionej przez Ciebie no i jest ich mniej (na chwilę obecną buduję model, który ma się ładnie prezentować):

20 wiosłowy - 12,9/3,8 cm
14 wiosłowy 2 szt. - 11,1/3,8 cm
12 wiosłowy 2 szt.- 9,8/2,8 cm
8 wiosłowy - 8,8/2,4 cm
6 wiosłowy - 7,8/2,2 cm

Cytat:

W temacie łodzi na XII uzupełniłem m.in. o przelicznik na metry, co łatwiej da wymiary w skali, zerknij czy się nie pomyliłem.

Sprawdziłem i stwierdzam, że raczej błędu nie popełniłeś :-)

darczello5 - 2018-02-27, 18:21

Chciałbym jeszcze na szalupach wykonać imitację masztów z żaglami i tu miałbym pytanie do bardziej doświadczonych kolegów. Jaki materiał najlepiej nadałby się do tego (chodzi mi po głowie batyst) ?

Karrex - 2018-02-27, 21:55

Batyst dla tej skali będzie dobry - najlepiej poszukać w starych szafach męskiej, już nienoszonej białej koszuli ;-)

Zobacz temat:
» Żagle - porady ogólne
http://santisimatrinidad....php?p=1329#1329

darczello5 - 2018-03-01, 01:24

Wielkie dzięki Karol
Wczoraj udało mi się wygrzebać z szafy stare chusteczki z batystu, nie ma tego dużo ale do szalup wystarczy :-)

darczello5 - 2019-02-16, 01:40

Witam.
Uwaga na kolejnego babola w instrukcji. W jednym z numerów instrukcja mówi, że należy listewkę okrągłą przeznaczoną na bukszpryt przyciąć na wymiar 255 mm (czego wcześniej nie doczytałem), schemat załączony do innego numeru zaś pokazuje co innego bo 195 mm :?:

. Oczywiście ja głupi posiłkowałem się tylko schematami alt

. Po zamontowaniu na modelu bukszpryt wydawał mi się coś nie taki. Zacząłem robić pomiary no i okazało się, że ten ze schematów jest za krótki o 6 cm!!! Chyba, że ja czegoś tu nie rozumiem :mrgreen:

Dziadek - 2019-02-16, 05:47

Dokładnie ten sam numer tylko z rejami "braliśmy" na Victory. Po reklamacjach wydawnictwo w formie elektronicznej udostępniło nowe schematy masztów i rei a reklamującym rozsyłano nowe patyki. alt

Wiktor - 2019-02-16, 11:25

Powrót do relacji? myślałem, że relacja umarła! Pozytywne zaskoczenie, będę miał się na kim wzorować jak zacznę swojego naprawiać ( a to już niedługo...)!! Powodzenia w dalszej budowie, wierzę w ciebie!!! ;-)

darczello5 - 2019-02-16, 11:48

Marek napisał/a:

...
Dokładnie ten sam numer tylko z rejami "braliśmy" na Victory. Po reklamacjach wydawnictwo w formie elektronicznej udostępniło nowe schematy masztów i rei a reklamującym rozsyłano nowe patyki.
...

Patyki mam w zapasie ale i tak ich pognębię alt

Wiktor napisał/a:

...
Powrót do relacji? Myślałem, że relacja umarła!
...

Takie przerwy niestety będą się zdarzały, ale relacja będzie ukończona no chyba, że ja prędzej umrę ;-)

Wiktor - 2019-04-24, 21:48

Dali robi to w 1/26.
Ty w 1/100. Jak na taką skalę to nie można się do czego doczepić ;)
A co do wosku to jak to robisz????
Ja po przejechaniu nitką na wosku, później nad płomieniem nitki co przy woskowaniu się schowały idą do góry. Stąd też nie opalam tylko woskuje.....
Powodzenia!

darczello5 - 2019-04-24, 21:56

Przeciągam linkę kilkakrotnie przez wosk aż zostanie na niej widoczna warstwa wosku a potem szybkie opalanie i jest pięknie oraz gładziutko. Nie wiem tylko jak z czasem się taka linka zachowa.

Wiktor - 2019-04-24, 22:00

A ja robiłem raz, góra 2 :lol:

Ale po nawet 2 razach na lince wosku nie widać, a kłaki zniknęły, więc na razie robię tak.
A jak za czasem włoski wrócą to bynajmniej będę wiedział.
