Galeria rufowa - Balkony

Karrex Dyskusja rozpoczęta przez Karrex 6 lat temu

Galeria rufowa - Balkony

Z neta (głównie z francuskich portali modelarskich) znane mi są dwa wizerunki rufy l'Ambitieux.
Pierwszy z książki "Les Vaisseau de 74 à 120 canons 1650 - 1850" autorów Jean BOUDRIOT & Hubert BERTI, drugi wizerunek z planów Jeana BOUDRIOTA..
https://librairie-hussard.com/catalog/vaisseaux-canons-1650-1850-p-1709.html

1. Galeria rufowa

rysunki planów z ww książki

O ile na planie można czytać dwa otwarte balkony to w modelu l'Ambitieux wykonanym na podst. powyższych planów, w skali 1:55 przez Nino Pizzichemi widać tylko jeden (górny) balkon.

2. Galeria wg Boudriot'a

Na opracowanych przez Boudriot'a planach widać już tylko jeden (górny) otwarty balkon.

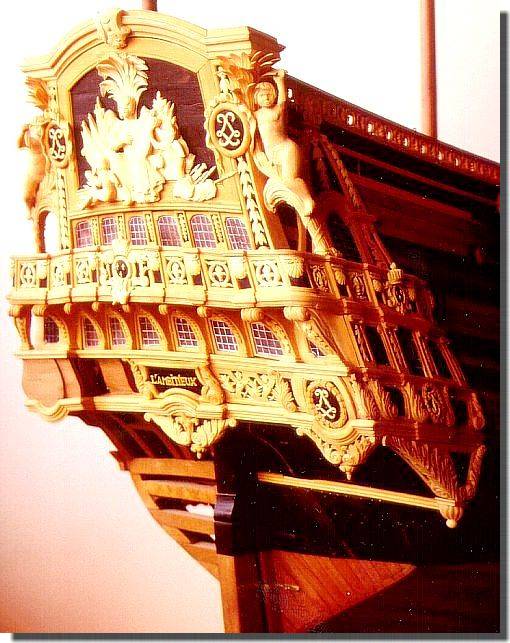

Model w skali 1:48 - Bernard Frolich - wykonany na podst. planów J.Boudriota

Galeria w kolekcji

Elementy galerii rufowej i wykuszy są jak widać metalowe. Budujący zwrócili uwagę na nienajlepsze spasowywanie się zdobnych elementów balustrad.

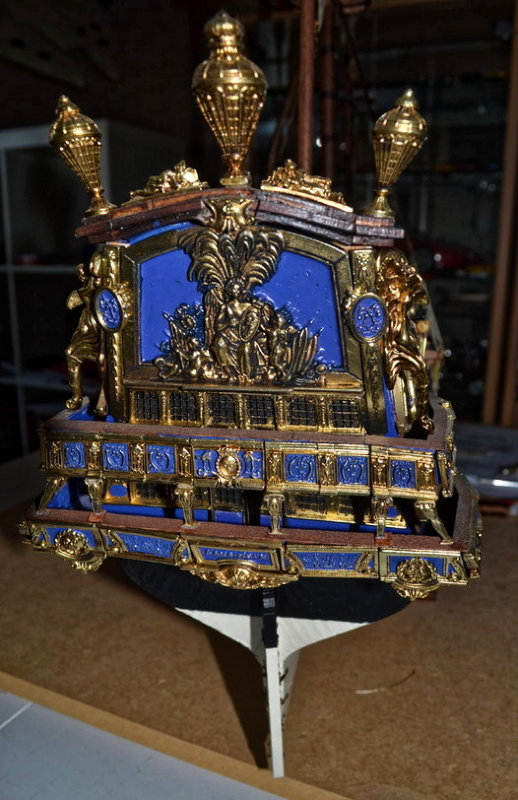

Rozwiązanie lustra l'Ambitieux w kolekcji jest inne niż w zamieszczonych przykładach planów i modeli - model ma dwa balkony.

Hełmy wykuszy

Górny balkon

Jak się dokładniej przyjrzymy, to widać błąd - środkowa część (z herbem) jak i elementy z lewej strony zostały przyklejone do góry nogami.

Dolny balkon

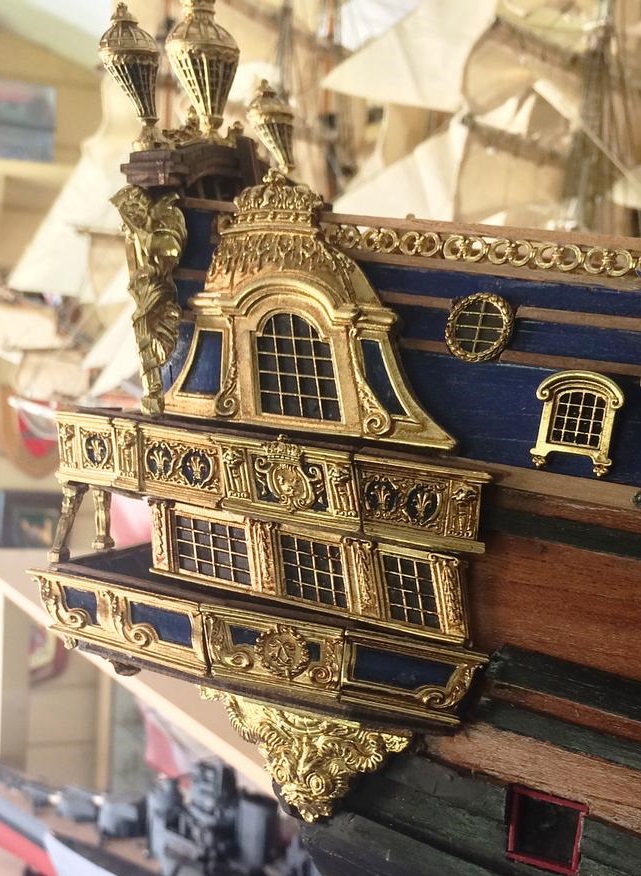

Zdjęcia gotowego wykusza bocznego

Jak widać twórcy kolekcji wzorowali się na starszym, pierwszym planie.
