LE ROCHEFORT
Yacht de port - 1787


couverture

par Gérard DELACROIX

(Prix de vente : 75 € port compris)

Le cours de la Charente manquant de profondeur au XVIIe et XVIIIe siècles, les vaisseaux du roi construits ou entretenus à l'arsenal de Rochefort ne pouvaient y naviguer que délestés de leur artillerie et munitions. On employait alors de petits bâtiments nommés "yachts de port" pour assurer le ravitaillement des vaisseaux en poudre à canon. La construction du yacht "Le Rochefort" est entièrement décrite par de nombreuses illustrations en 3d et par 16 planches de dessin avec le détail de la charpente.

elev voile

La ville de Rochefort, créée par Colbert en 1666, présente une situation géographique particulière puisque son port-arsenal, bâti sur la Charente, est éloigné d’une vingtaine de kilomètres de la mer en suivant la rivière. Cette éloignement exceptionnel, qui l’a protégé des flottes ennemies au cours des siècles, a cependant engendré des problèmes insoupçonnés lors sa création. En effet, aux XVII et XVIIIe siècles, la Charente manque cruellement de profondeur et les grands navires ne peuvent descendre ou remonter son cours que déchargés de leurs équipements, armes et munitions. La Marine va donc créer une flottille pour assister et équiper les navires qui, ancrés en rade d’Aix, sont en attente d’armement ou de désarmement.
Cette flottille est composée de plusieurs sortes de petits bâtiments : chattes, yachts, gabarres ou bricks du port. Pour illustrer ces embarcations, notre choix s’est porté sur les yachts, héritage des travailleurs hollandais venus assécher les marais charentais au cours du XVIIe siècle.
Cet élégant petit bâtiment est d’une construction simple et son gréement est élémentaire puisqu’un seul mât et trois voiles équipent cette coque. L’ouvrage se présente sous la forme d’un livret et d’un jeu de 16 planches de dessin. Le livret est composé d’un chapitre sur la création de Rochefort et sur les raisons qui ont amené la constitution de la flottille. Une présentation des chattes et des yachts et plus particulièrement du yacht Le Rochefort complète cet article. La construction et les aménagements de ce dernier sont ensuite détaillés par une notice abondamment illustrée de figures en 3D. Le commentaire des planches est alors proposé, complété par une description précise du gréement.

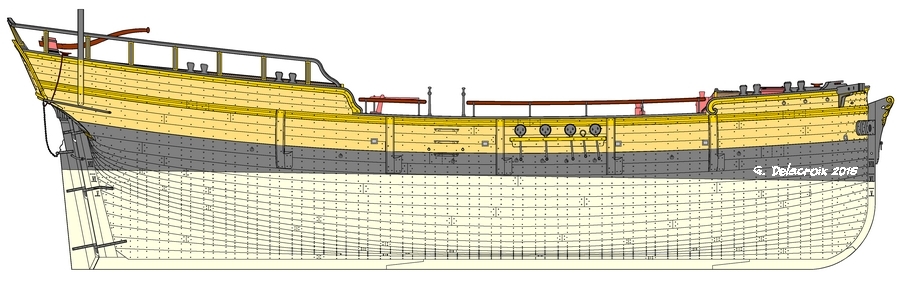

R color


Sommaire de l'ouvrage :
Livret format 24 x31 cm et 16 plans réunis dans une chemise à rabats
illustrée d'une aquarelle de Jean Bellis.

Livret 96 pages (dos carré cousu, papier 150 g) :

L'arsenal de Rochefort et ses particularités
Les yachts et les chattes du port
Le yacht Le Rochefort et sa construction


Commentaire des 16 planches
Devis d'échantillonnage des bois, des fers et peinture
Description du gréement

Liste des 16 planches au 1/36° :

1 – Plan schématique de la coque, lignes et sections
2 – Eléments de la charpente axiale

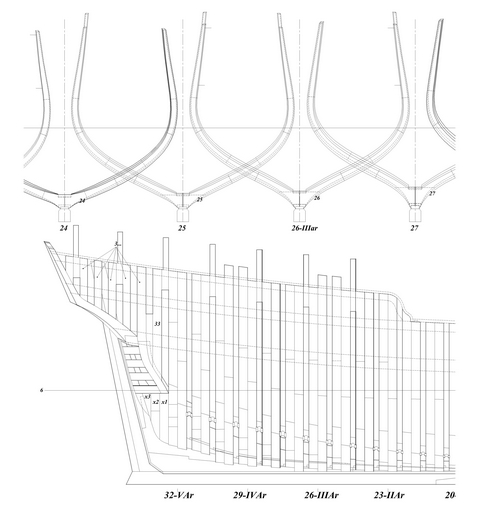

3 – Dessin des couples (1)
4 – Dessin des couples (2) et élévation boisée

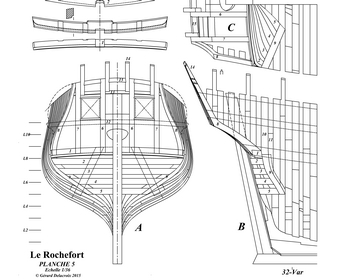

5 – Charpente de la poupe et boisage de l'avant

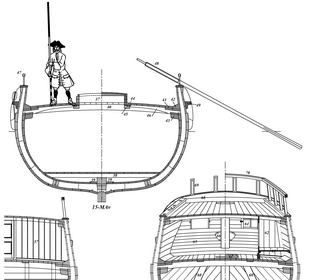

6 – Coupe longitudinale de la charpente
7 – Constructions dans la cale
8 – Construction du pont 9 – Construction des gaillards
10 – Grande coupe longitudinale et mâture
11 – Coupes transversales
12 – Vue par dessus la coque
13 – Grande élévation, vues avant et arrière
14 – Détail des équipements
15 – Voiles, aboutissement des manœuvres et poulierie

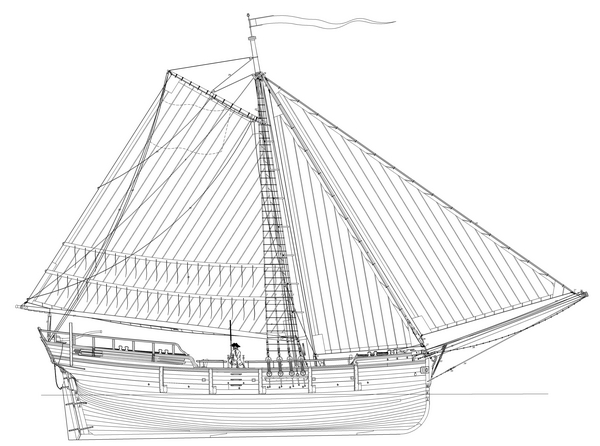

16 – Grande élévation sous voile

Le modèle mesure au 1/36° (L x l x h) : coque nue 0,54 m x 0,15 m x 0,16 m, coque voilée 0,78 m x 0,15 m x 0,58 m.

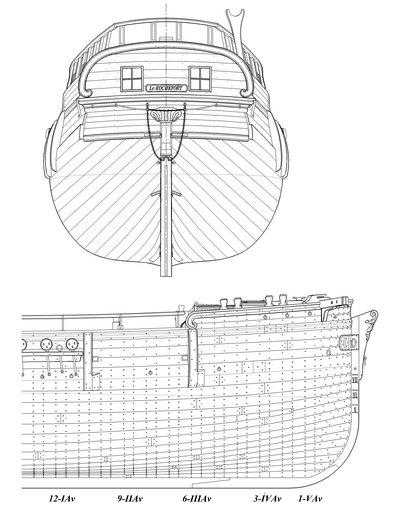

avantcouples
