Okręt z Osebergu Billing Boats 1:25

[ataman]

Hadżi, w tym opisie chodzi koledze o łączenie wzdłużne - planka od stewy do stewy składa się w tym zestawie z dwóch części, i po prostu gdzieś tam w okolicach połowy długości te dwa fragmenty jednej długiej planki stykają się "na styk" (czasem takie łączenie wykonuje się nie na styk, ale cieniując końce i nakłada się końce na siebie). Natomiast "planka nad planką" są już na zakładkę. (chyba dobrze zrozumiałem wpis kolegi)

[Hadżi]

Witam!

Tak też powyżej napisałem.

Pozdrawiam

"Hadżi"

[Rokita]

Cześć Wszystkim

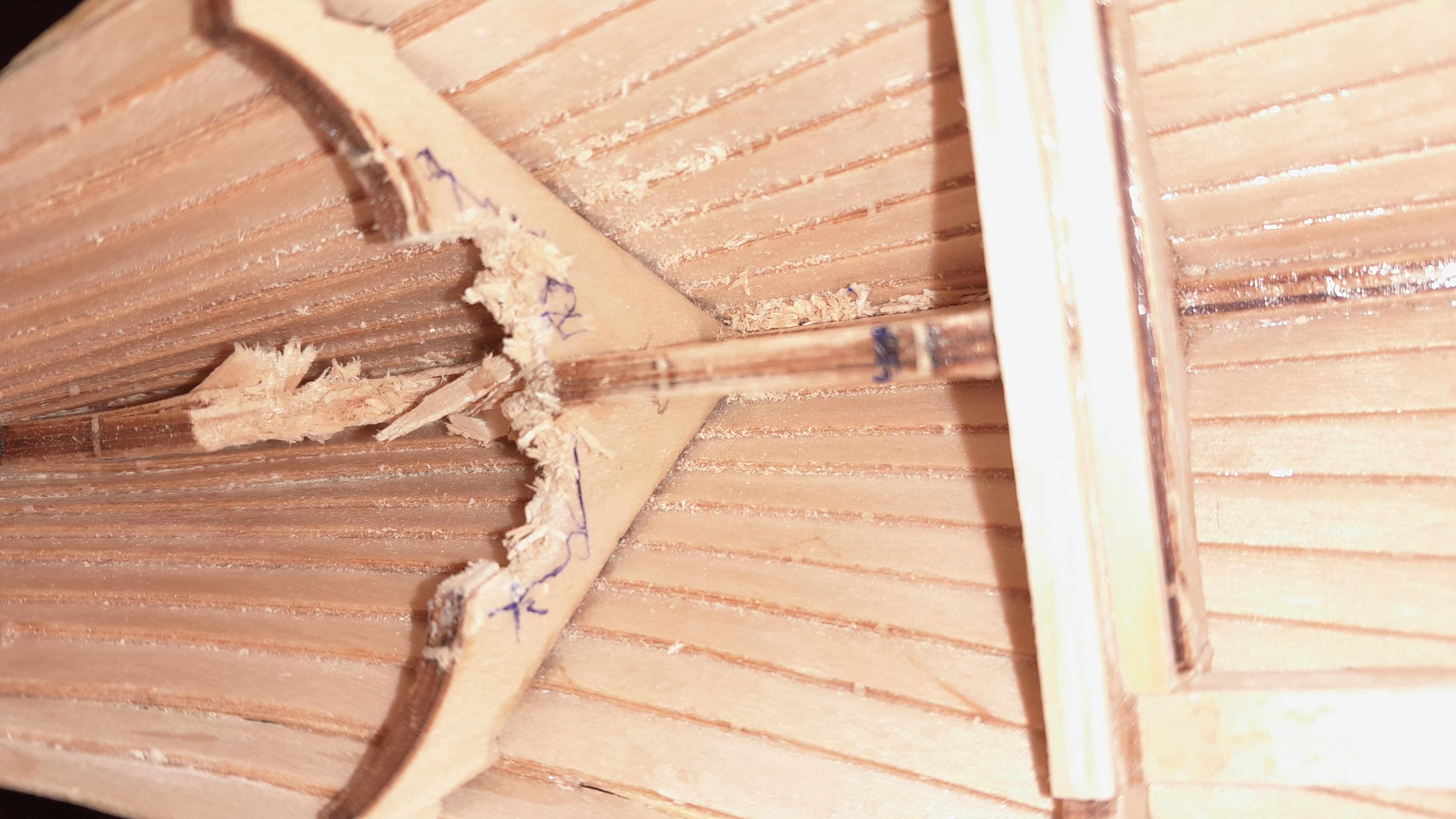

Odnośnie dyskusji w powyższych postach to jest dokładnie tak jak napisał Ataman. Planki bocznie są na zakładkę (nie wiem czy dało by się inaczej w ogóle) a czołowo na styk z wewnętrzną "zaklejką". Może nie wyraziłem się dość precyzyjnie... W każdym razie nie wiem jakim cudem poukładały się właściwie same...
Mój syn, który para się modelami latającymi (wyczynówka skrzydlata i śmigłowce spalinowce) obejrzał moje dziełko i powiedział tak: "Wiesz ojciec, pierwszy samolot robi się dla wroga, drugi dla kumpla, trzeci dla siebie a z czwartym jedzie się na zwody. Twoje dzieło jest tak po między dla wroga a dla kumpla. W każdym razie latać to to nie będzie na pewno..."

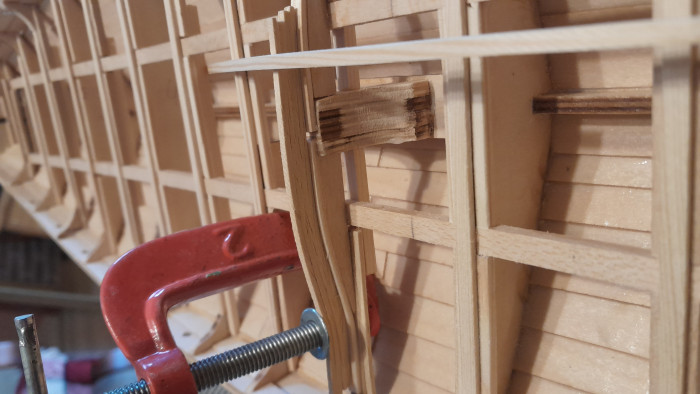

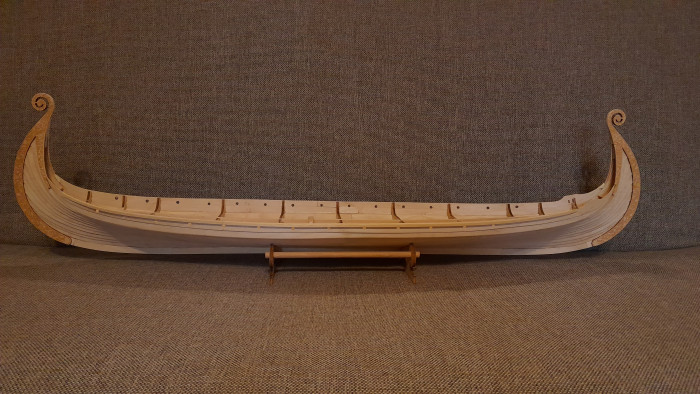

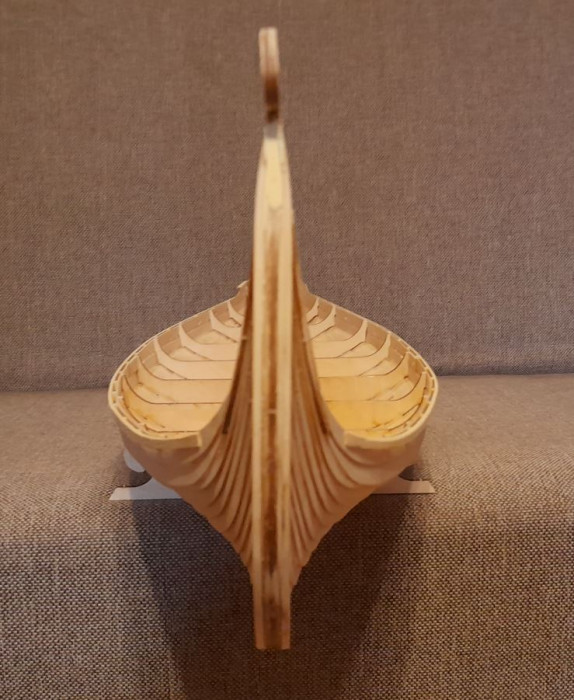

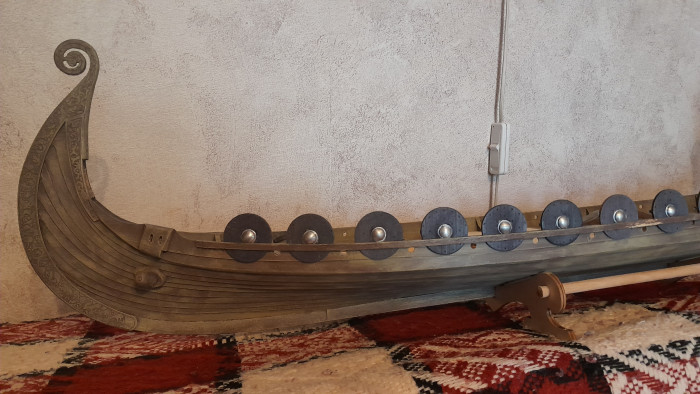

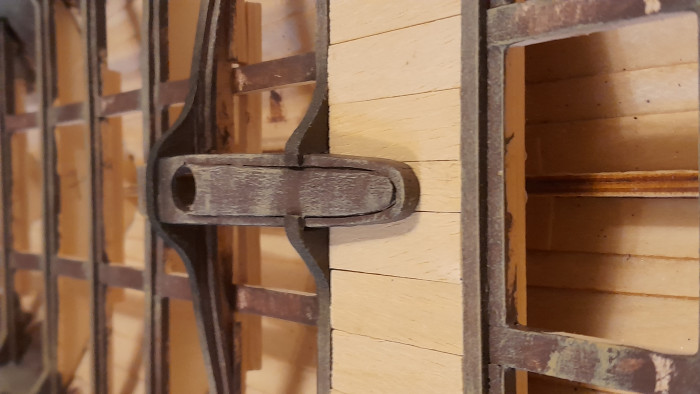

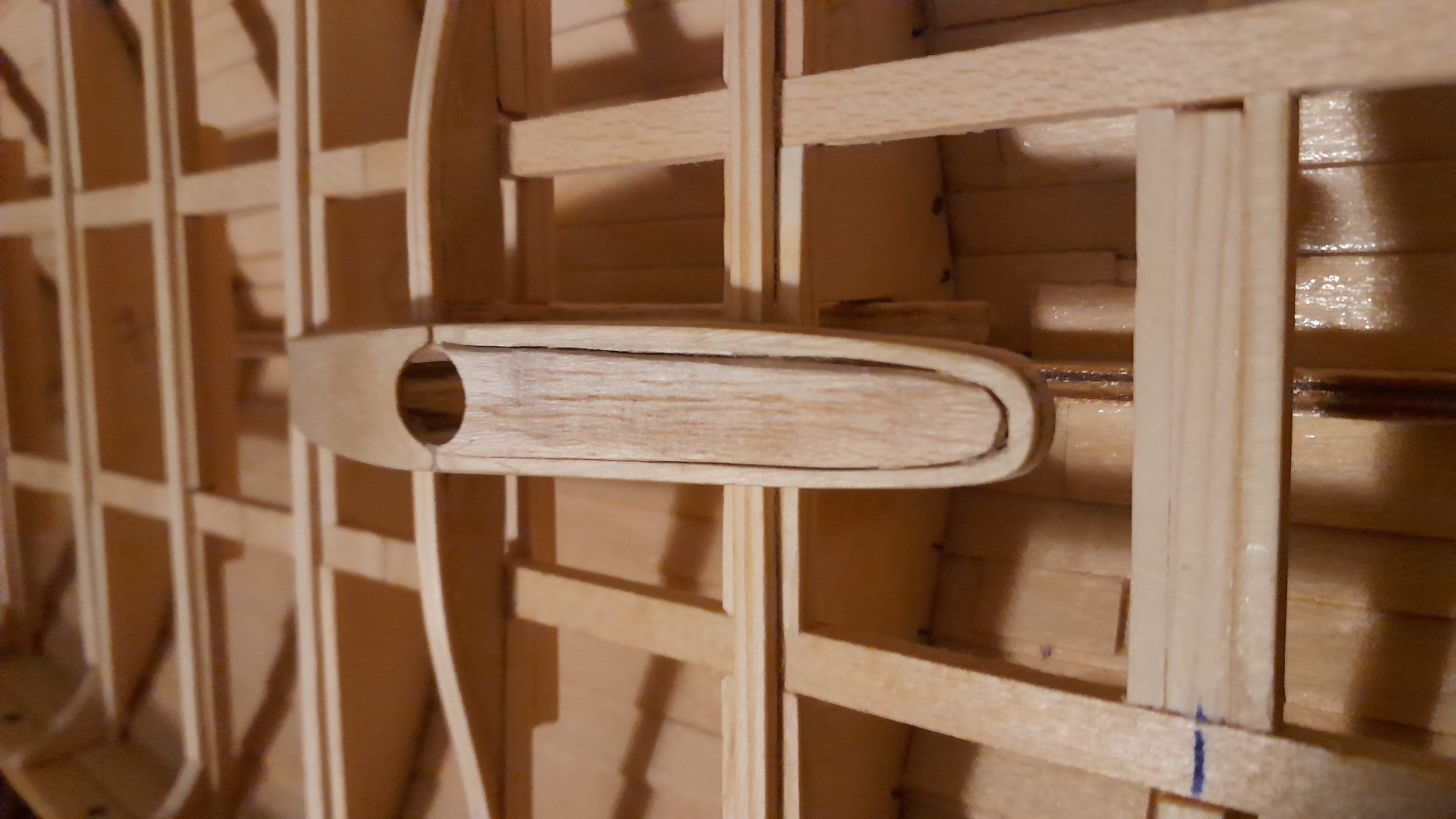

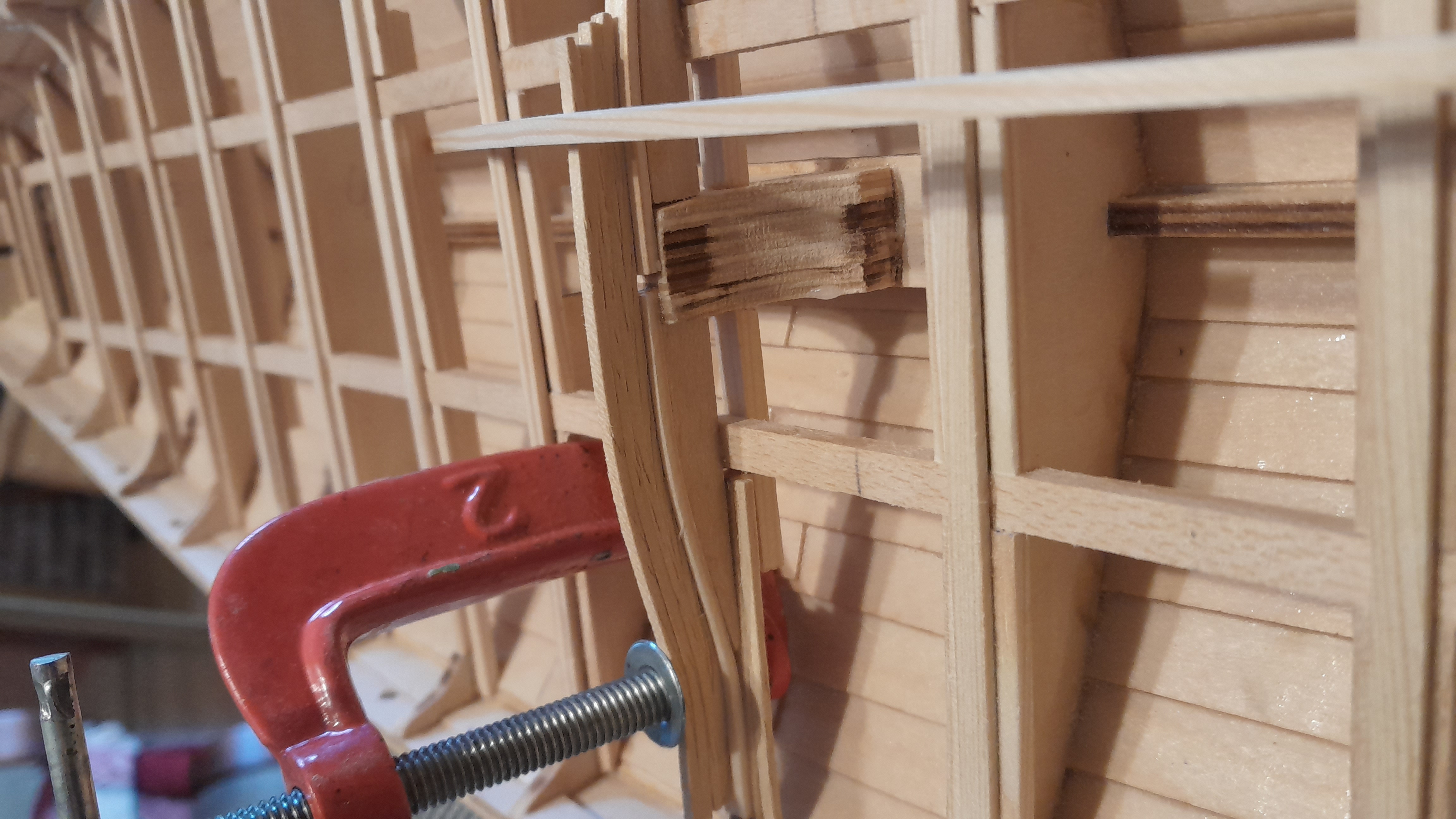

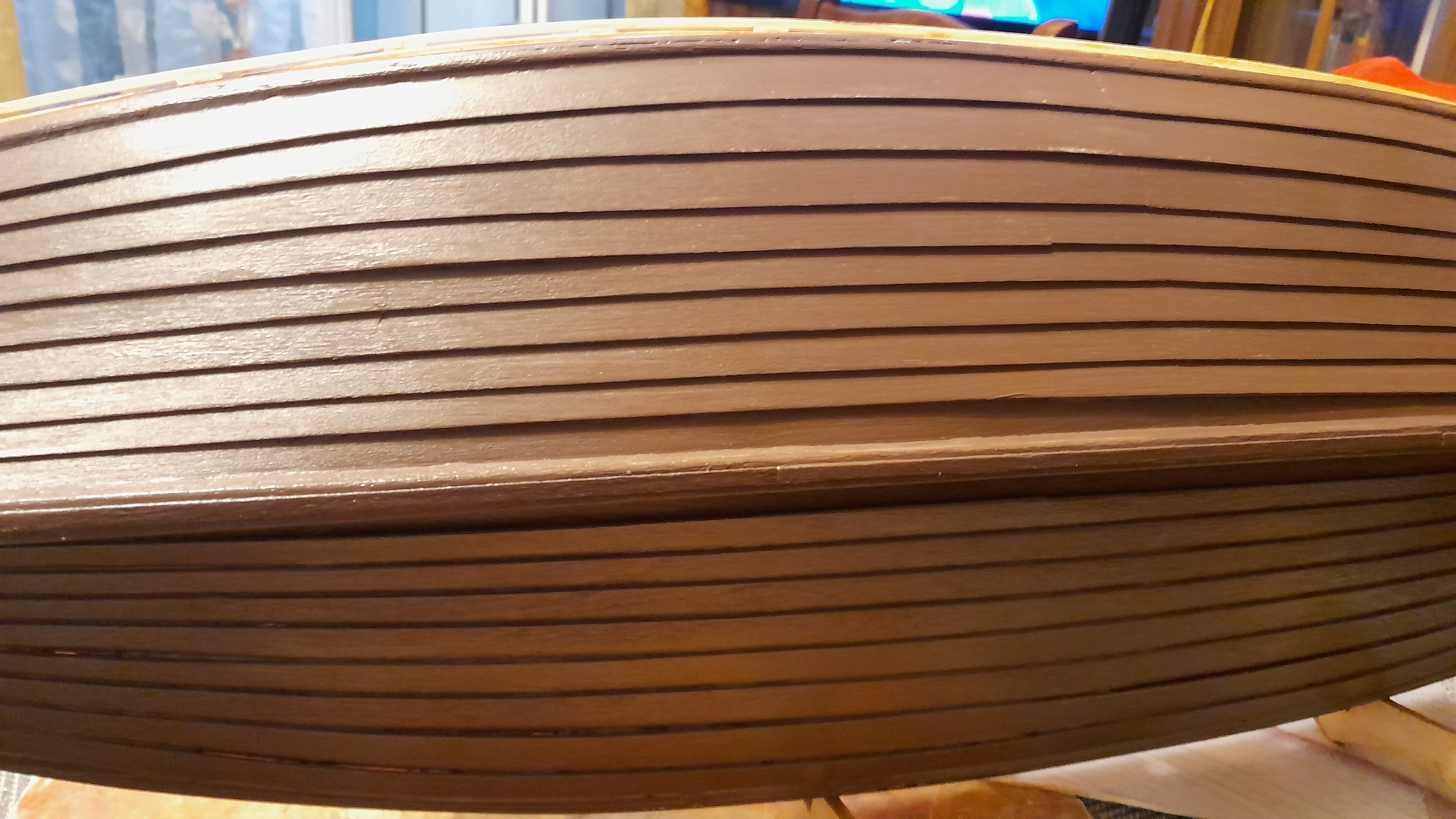

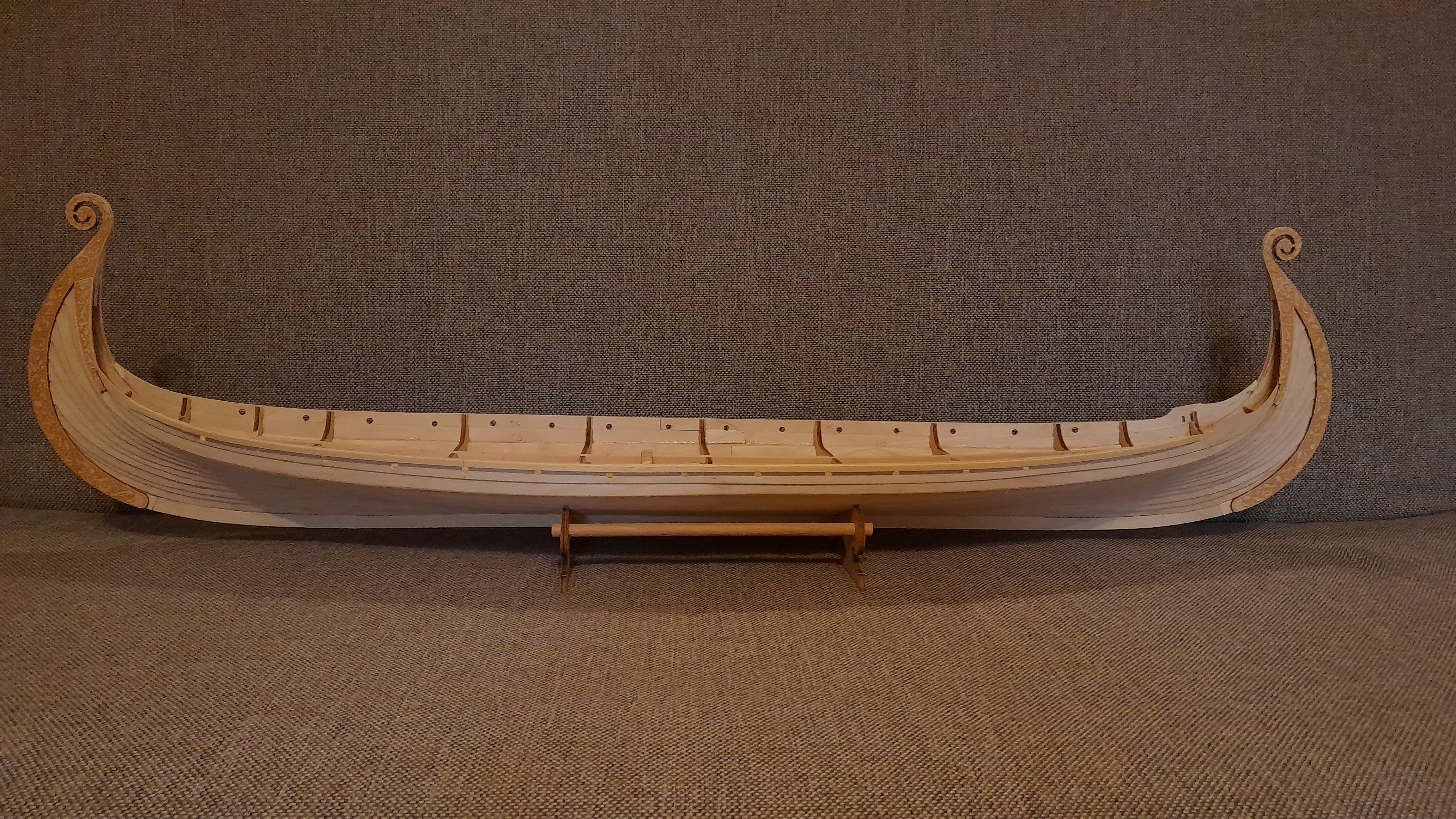

A stan obecny na fotkach poniżej. Krawędzie (jak np dziobnica, wręgi itp) będą oklejane. To co błyszczy wewnątrz kadłuba to soudal, ale jest on tylko poniżej linii pokładu. Dzięki zabiegowi wymalowania wnętrza klejem kadłub stal się bardzo wytrzymały. Całość będzie malowana ale nie bejcami. Albo akryle albo bardzo rzadkie oleje, tak aby "drewno" bardziej nasiąkło niż się pokryło. No i będzie starzony... mam nadzieję przynajmniej taką...

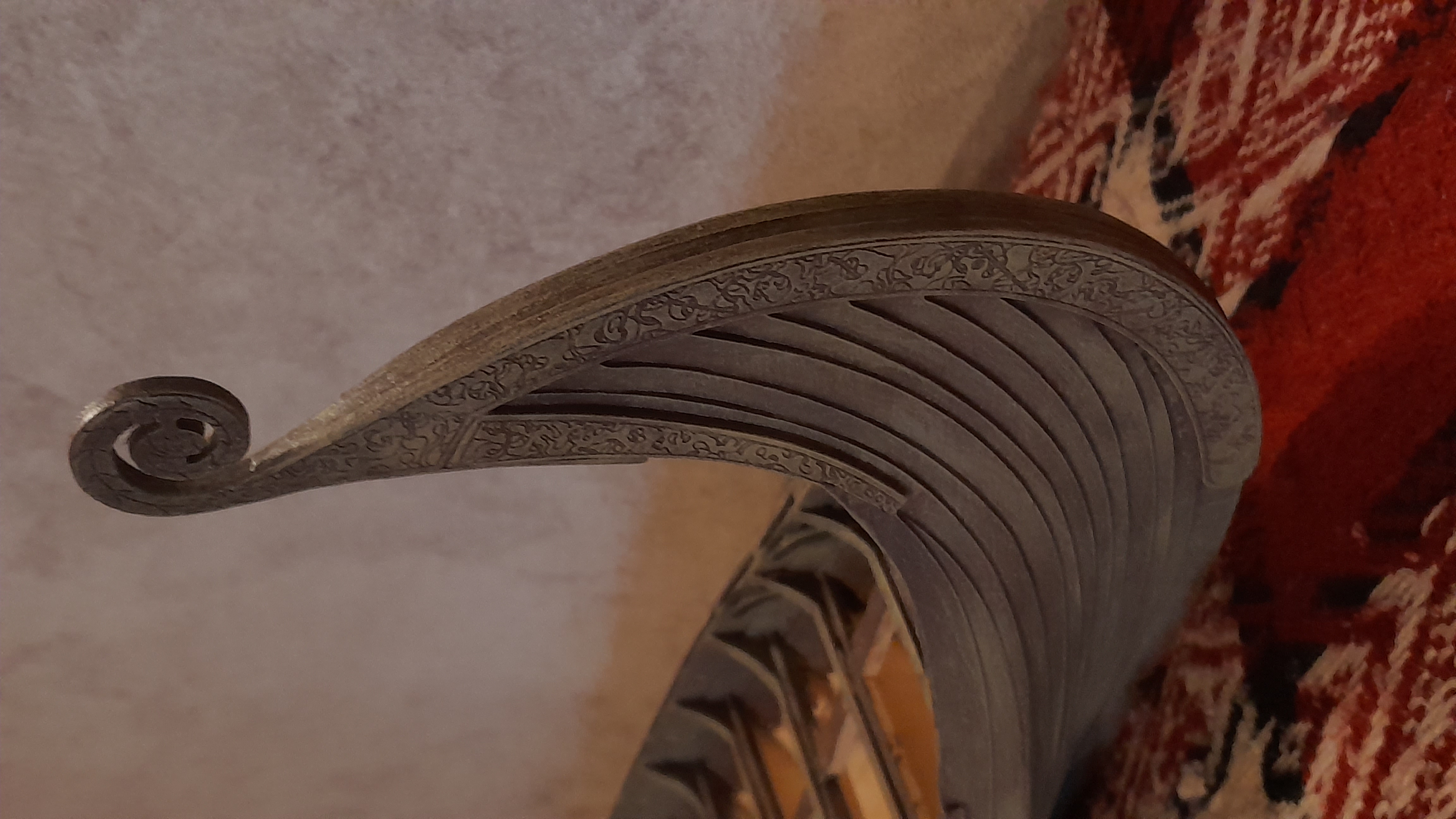

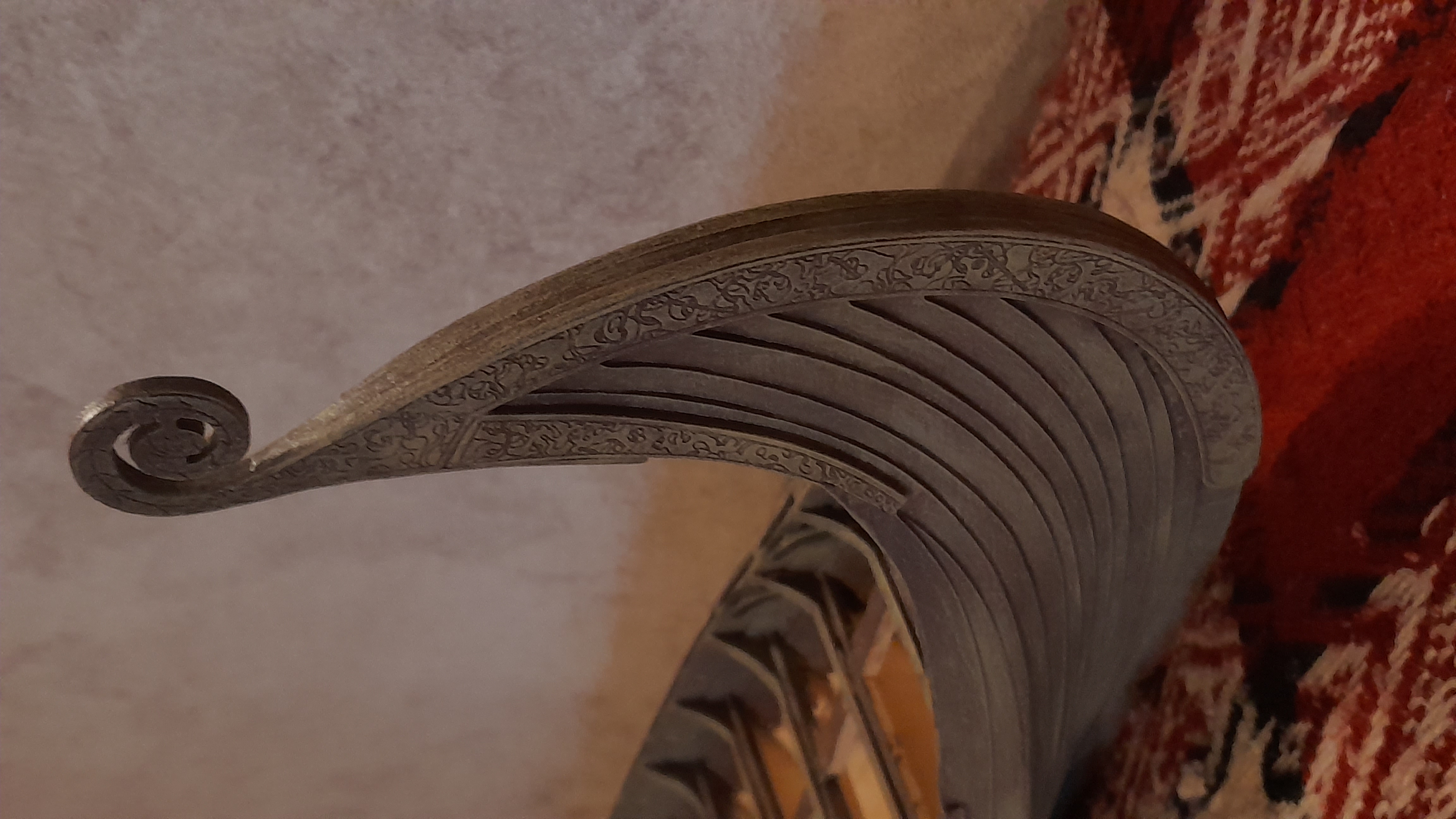

Teraz pora zając się stewami, dodać im te ozdobniki choć tutaj muszę sobie dobrze popatrzeć na fotki oryginału, bo coś mi się nie podoba... No i trzeba dodać wręgi , które nie wiedzieć czemu pominęli delikwenci z Billing Boats... Na marginesie trzeba pamiętać, ze oryginał to tez jest rekonstrukcja poskładana z oryginalnych puzzli, lepiej lub gorzej... Niby jest obraz całości ale w jakim stopniu jest wynikiem naszej interpretacji? To jest tak jak powiedział mi kiedyś dawno temu prof. Nadolski wybitny bronioznawca na temat bitwy pod Grunwaldem: "jedyne co wiadomo na pewno to to, ze była i nasi wygrali"

Jeszcze taka uwaga... Co mnie uderza (in minus) w wydaniu tego modelu to jego pustota. Umówmy się, skala jest spora i dziwi mnie całkowity brak wyposażenia pokładowego. Ani kotwicy, ani jednej skrzyni (a tych powinno być minimum trzydzieści), brak jakiejkolwiek substancji ożywiającej model... No i brak gwoździowania... Przy tej skali to poważne zaniedbanie i nad tym trzeba będzie posiedzieć... a to co producent zaproponował w kwestii tarcz... no nad tym to należy spuścić zasłonę milczenia...

Pozdrawiam Wszystkich

[ataman]

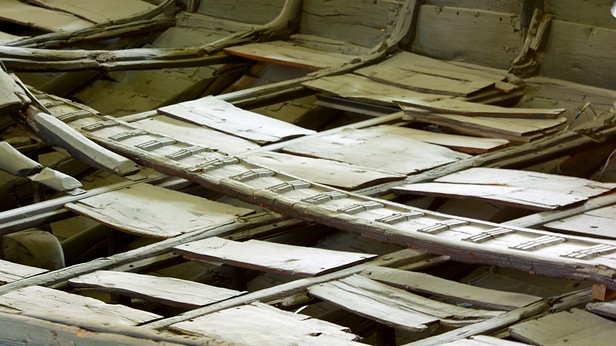

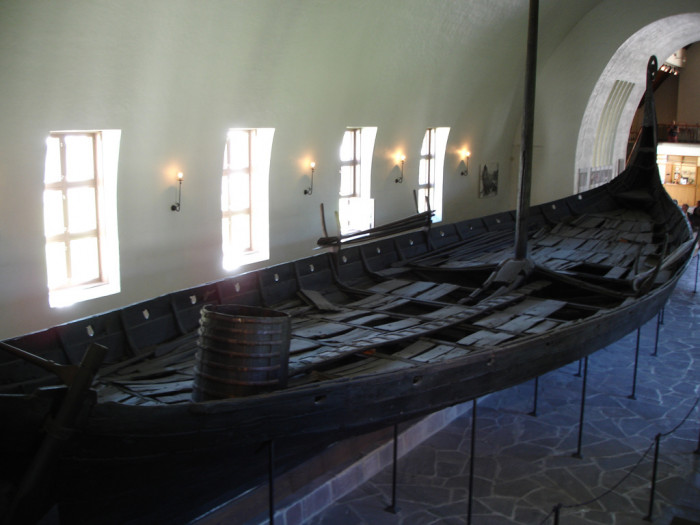

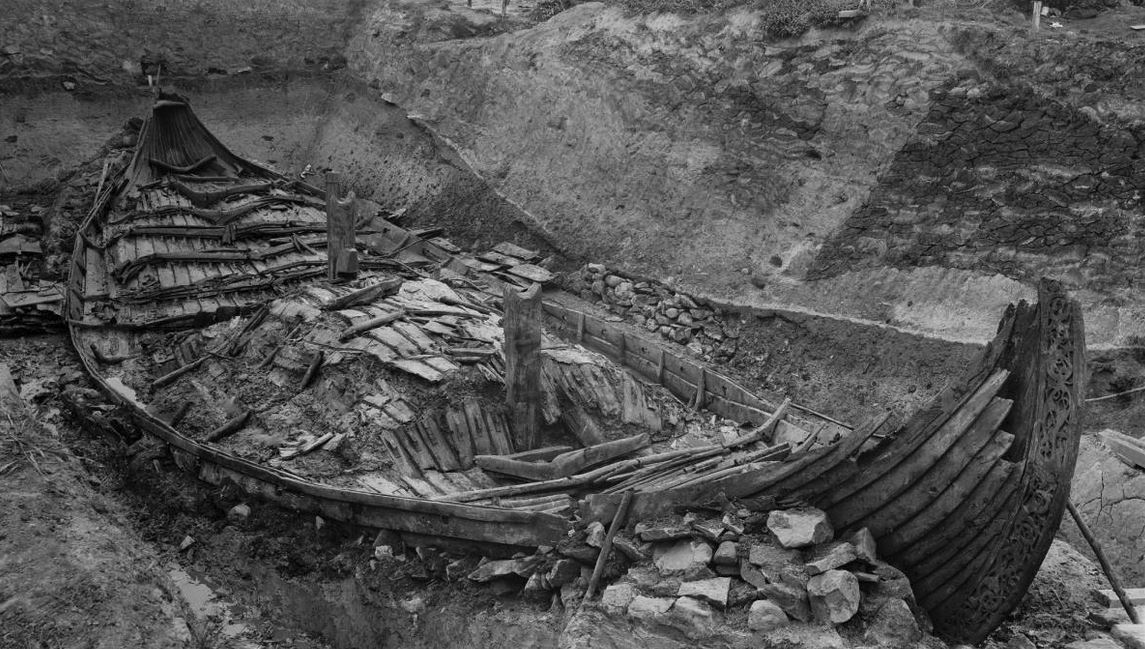

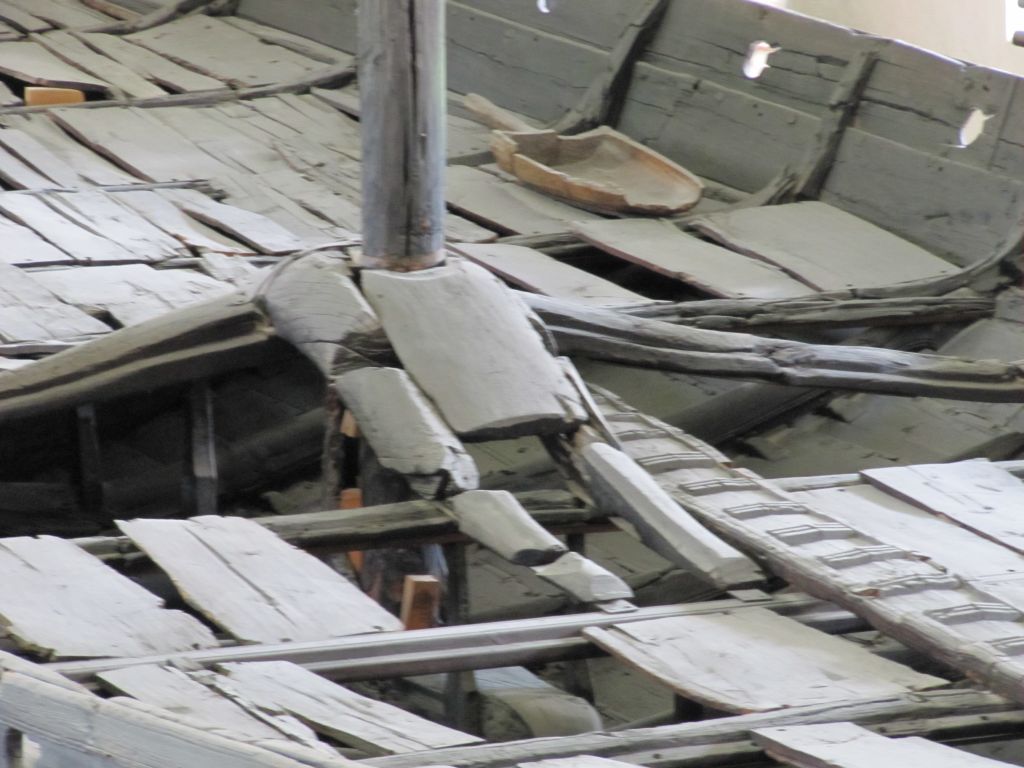

Pokład miał garba. Świadczą o tym fotki zachowanego okrętu w muzeum w Oslo. Tam wyraźnie widać, że poprzeczna belka jest celowo wyprofilowana w łuk.

Zerknij też tu: https://www.koga.net.pl/forum/7/47617.html

[Rokita]

Witam Wszystkich

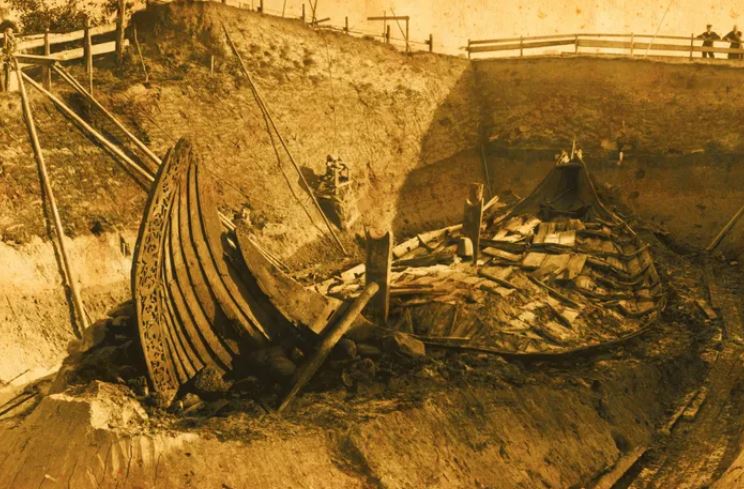

Ciutke czasu minęło co nie oznacza, ze nic się nie działo... Trochę konsultacji książkowych, trochę szperania po materiałach, troch zdziwień i pewna doza frasunku... Ile modeli tej jednostki - tyle interpretacji materiału źródłowego. Ktoś powie że oryginał jest dostępny i nie podlega dyskusji to co jest widoczne gołym okiem. tyle, ze to nie Vasa, którego podniesiono z dna plus/minus w całości... ale coś co wymagało poskładania do kupy mniej lub bardziej trafnie. Np na temat pozycji, w których są zamocowane do burt knagi, znalazłem cztery propozycje w tym dwie w materiałach muzealnych. Czy na pokładzie był rodzaj kołkownicy? według jednych tak według innych nie... czy była knaga do obkładania liny kotwicznej? Jest szansa, ze była... a kotwica była kamienna czy bardziej w typie admiralicji? czy do pochówku nie zdemontowano żelaznych okuć jarzma masztu? Prawdopodobnie tak, bo są podobno na jarzmie widoczne ślady po takich okuciach. A w innej interpretacji to nie były okucia żelazne tylko drewniane wzmocnienia... Tak, ze tak...

Pozdrawiam:)

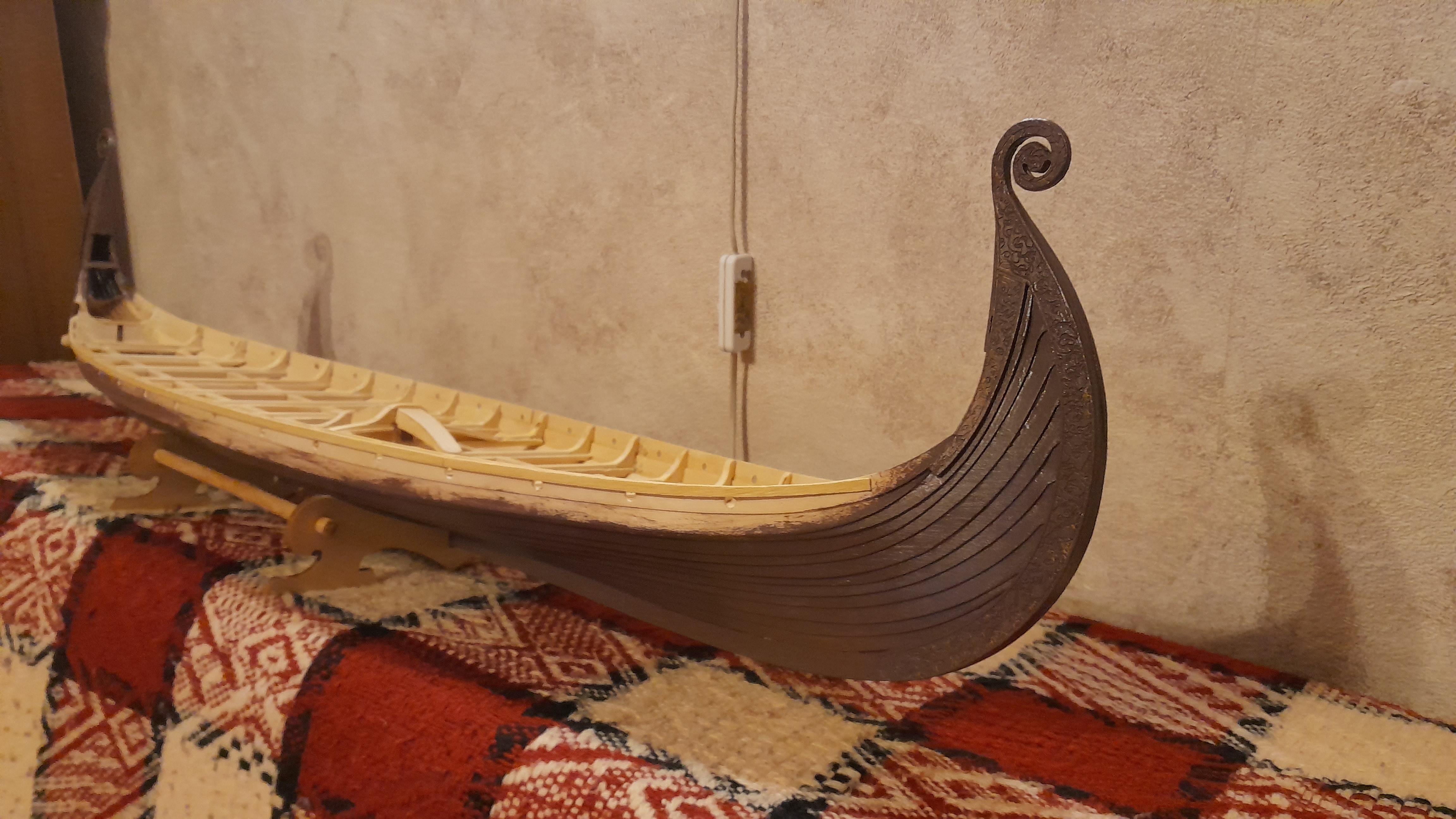

Poniżej stan wypocin...

[Rokita]

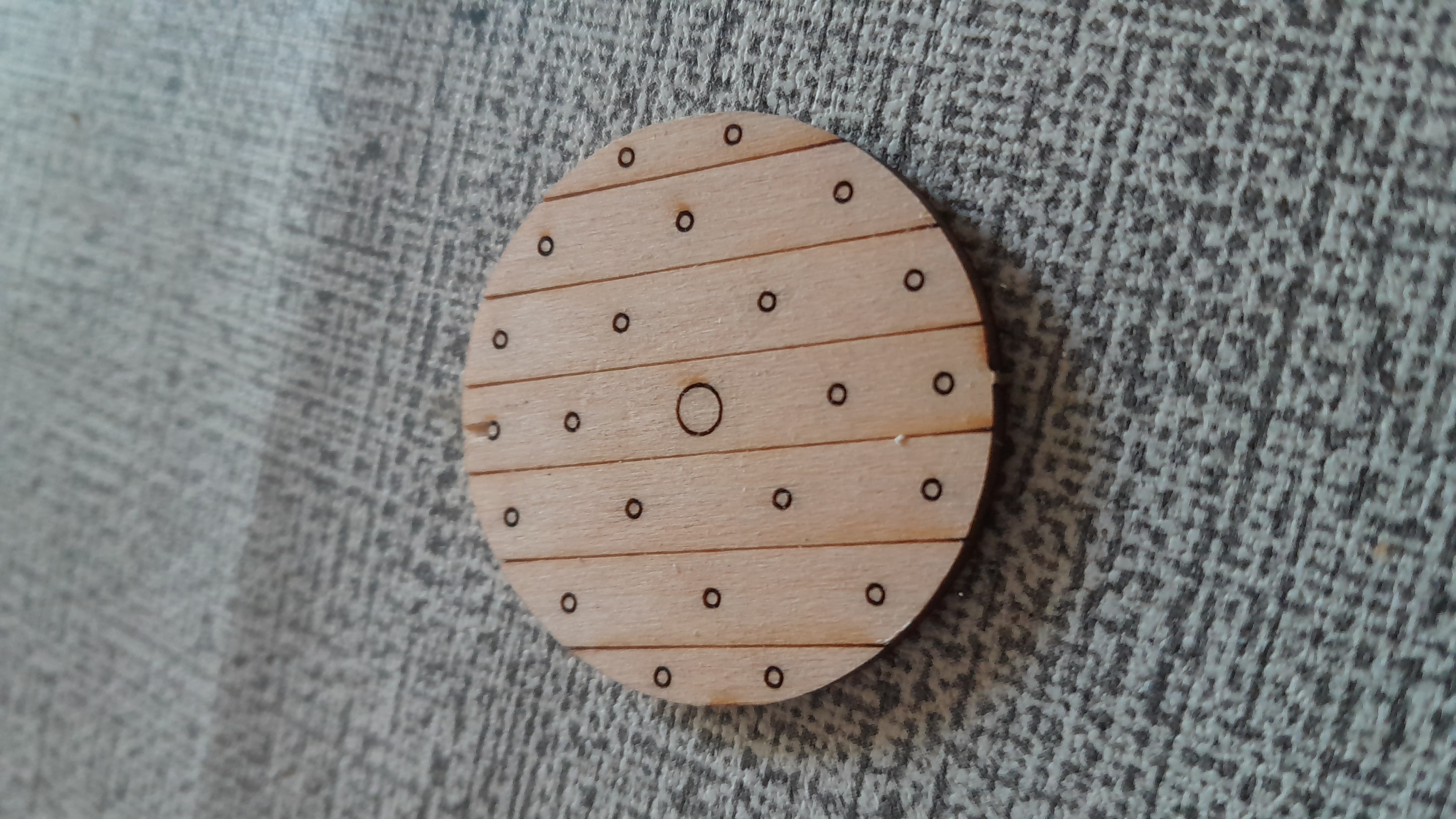

Dla odprężenia trzeba by się zając tarczami... Te z zestawu są delikatnie mówiąc marne i potraktowane jakby symbolicznie... Da tego trzeba je przerobić ciupkę przynajmniej...

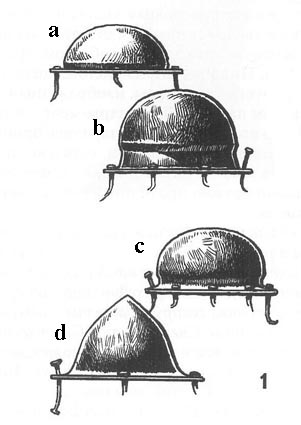

Najpierw powiedzmy sobie do czego służy tarcza wikińska i co determinuje jej konstrukcje... Tarcza śluzy do parowania ciosów, to na pewno, ale nie cała bo blat tarczy był stosunkowo słaby. Do parowania ciosów służy umbo. na krawędź lepiej ciosu nie przyjmować bo się tarcza może rozlecieć - nie mam tu na myśli współcześnie wykonywanych replik ze sklejki. Mówimy o historii. Tak wiec tarcza ma blat, umbo i z tylu uchwyt zwany imaczem. Ma także skórzany pas służący do zawieszenia jej na plecach. Tarcza musi być stosunkowo lekka tak aby łatwo trzymać ja w wyciągniętej ręce co drastycznie skraca przeciwnikowi pole ataku. Dodatkowo tarcze MUSI mieć każdy - w okresie z którego pochodzi okręt z Osebergu - i nie ma gadania. Nie masz tarczy - nie staniesz do szyku czyli jesteś zbędny. Oprócz tarczy musisz mieć włócznie. Jak mową sagi ( o Erevor, o Egilu) "jedna włócznia na polu walki jest warta sześciu mieczy". Potrzebna jest także siekiera za pasem i z takim wyposażeniem możesz wsiadać na okręt i ruszać po skarby Sasów Jeśli na okręcie z Osebergu wiosłujesz to na miecz, hełm i kolczugę raczej cie nie stać. Jeśli jesteś jego właścicielem to cię stać

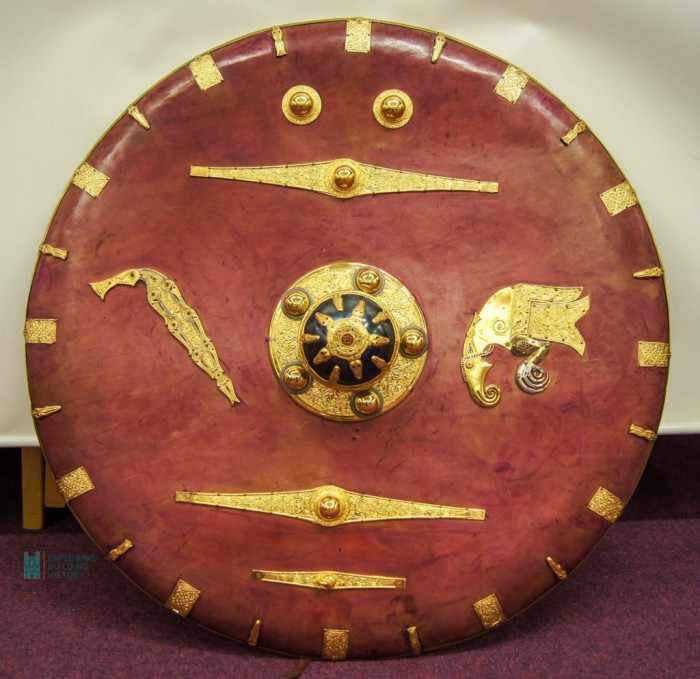

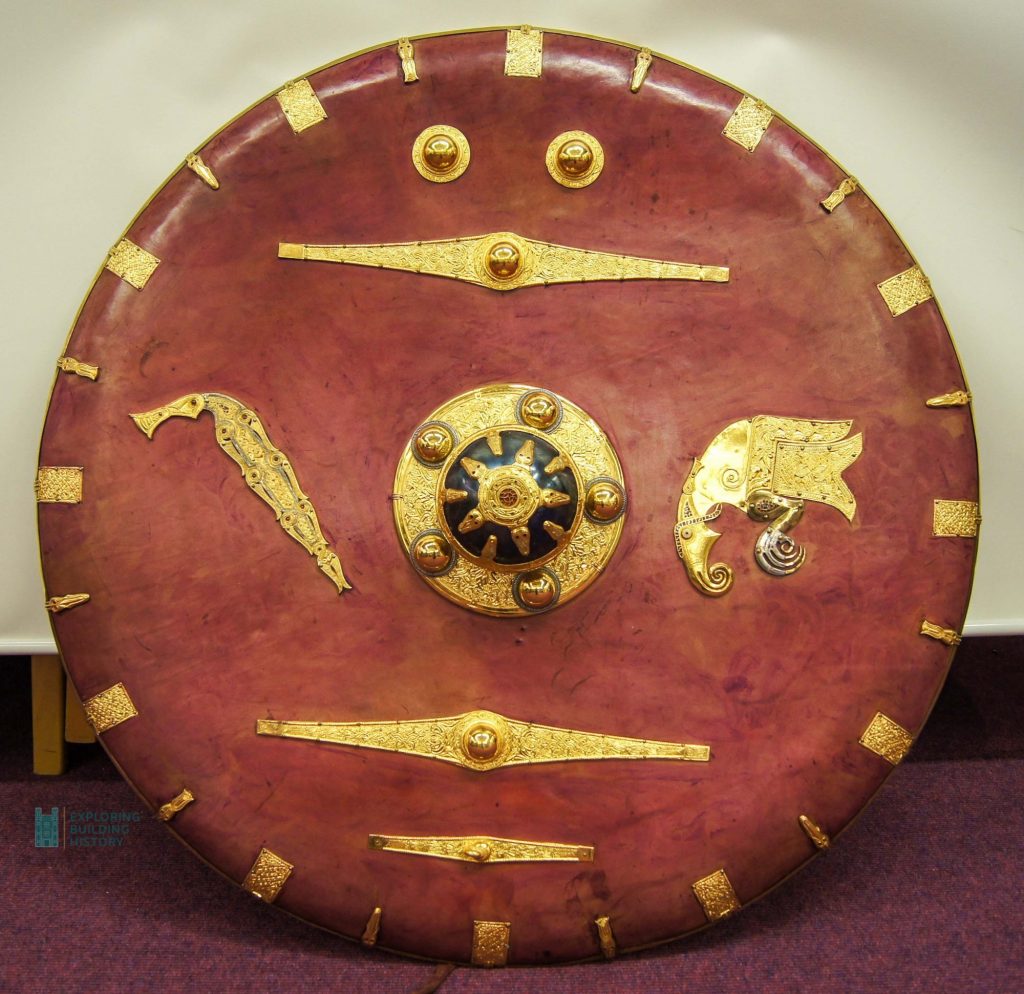

Z czego tarcze wykonywano? Ano z drewna. Zwykle sosna, świerk choć znana jest tarcza wykonana z lipy (!). Umbo nie musiało być wcale żelazne bo bywały drewniane, kościane. Tarcze w zasadzie mógł sobie każdy wykonać sam, kto miał dostęp do siekiery i sosny przed domem. Czy tarcze bywały okuwane? Bywały owszem, ale nie wiemy czy są to tarcze bojowe czy paradne. Tarcze takie jak ta z grobowca w Sutton-Hoo należały do królów... prosty woj miał prostą tarcze, ewentualnie oblecianą po obwodzie pasem skóry. Często bywała oklejona skora lub płótnem. Wymiary bywały rózne ale zwykle od około 80 do 100 cm. Grubość przy umbie nawet do 2 cm i co ciekawe wiele tarcz "ścieniało" się ku krawędzi nawet do 5mm (!) Wszystkie znalezione w wykopaliskach tarcze wykonane były z kilku deseczek klejonych razem, które najczęściej łączył centralnie biegnący imacz. Ilość desek i ich grubość były różne. W tarczy z Trelleborg było to siedem deseczek, które w okolicy środka tarczy miały 8mm grubości, w okolicy brzegu zaś tylko 5mm. W tarczy z Triskom było to 6 deseczek o gr. 6mm. Tarcze z Gokstad miały 7mm w okolicy środka i także zwężały się ku krawędziom.

Tak wiec pora się zabierać za tarcze...

[Rokita]

Tak wiec pora kontynuować zmagania z tarczami...

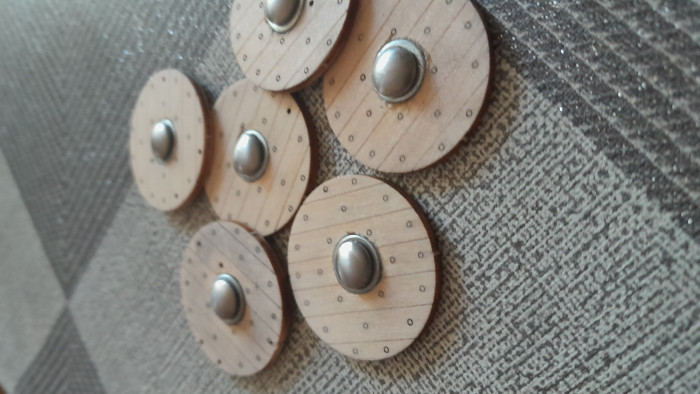

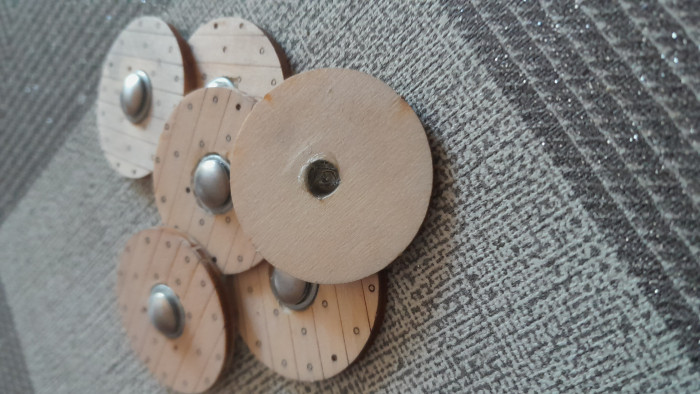

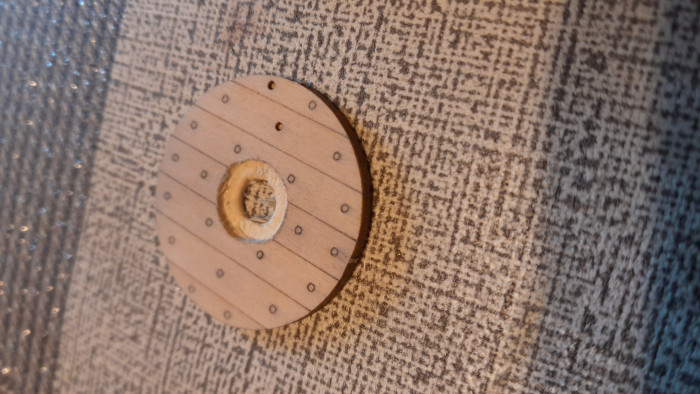

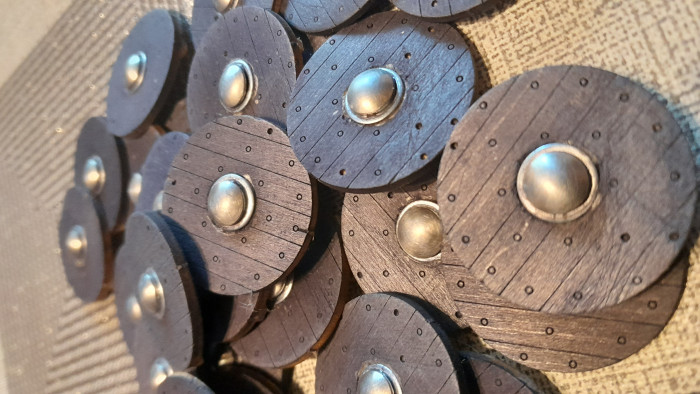

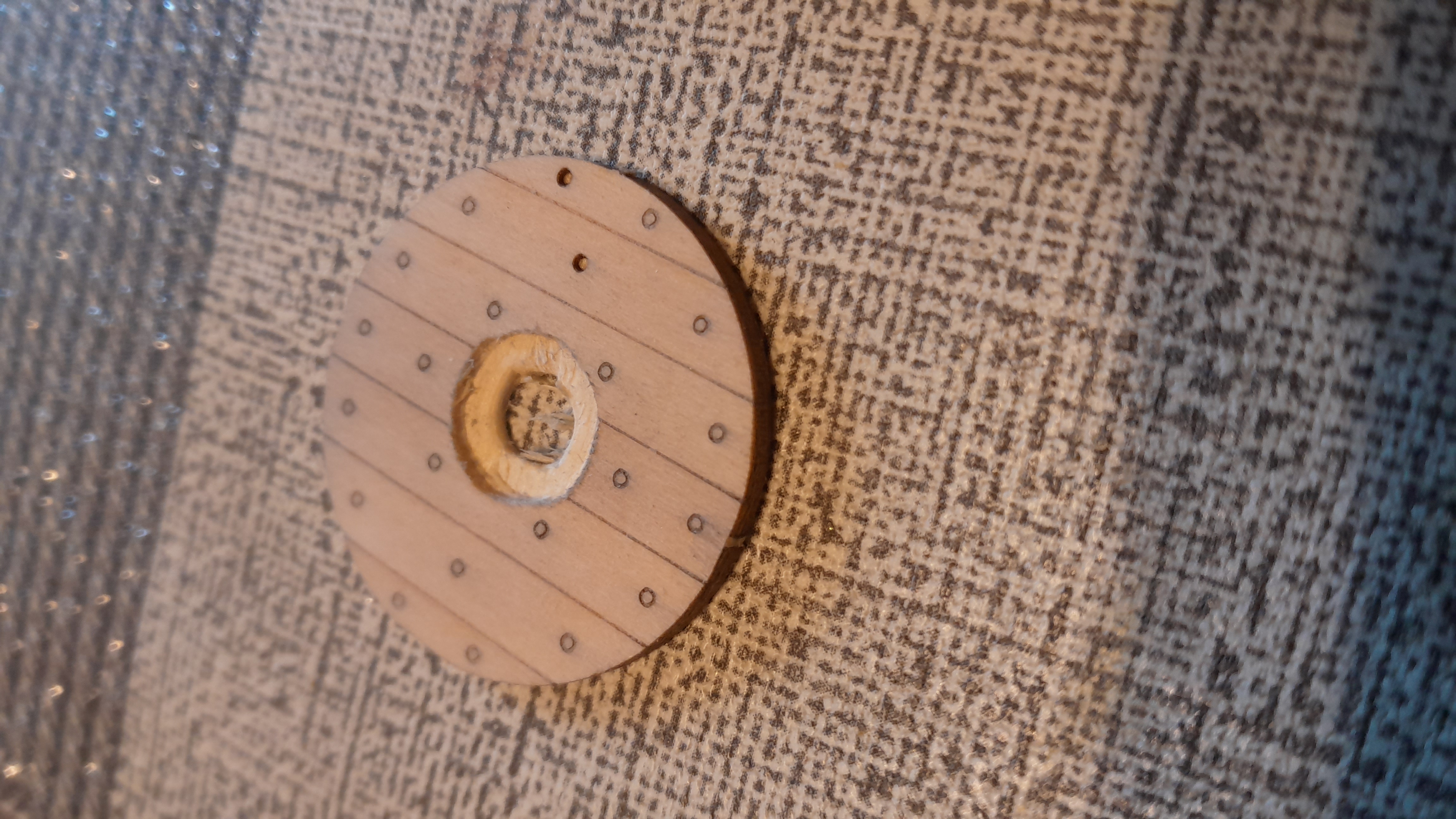

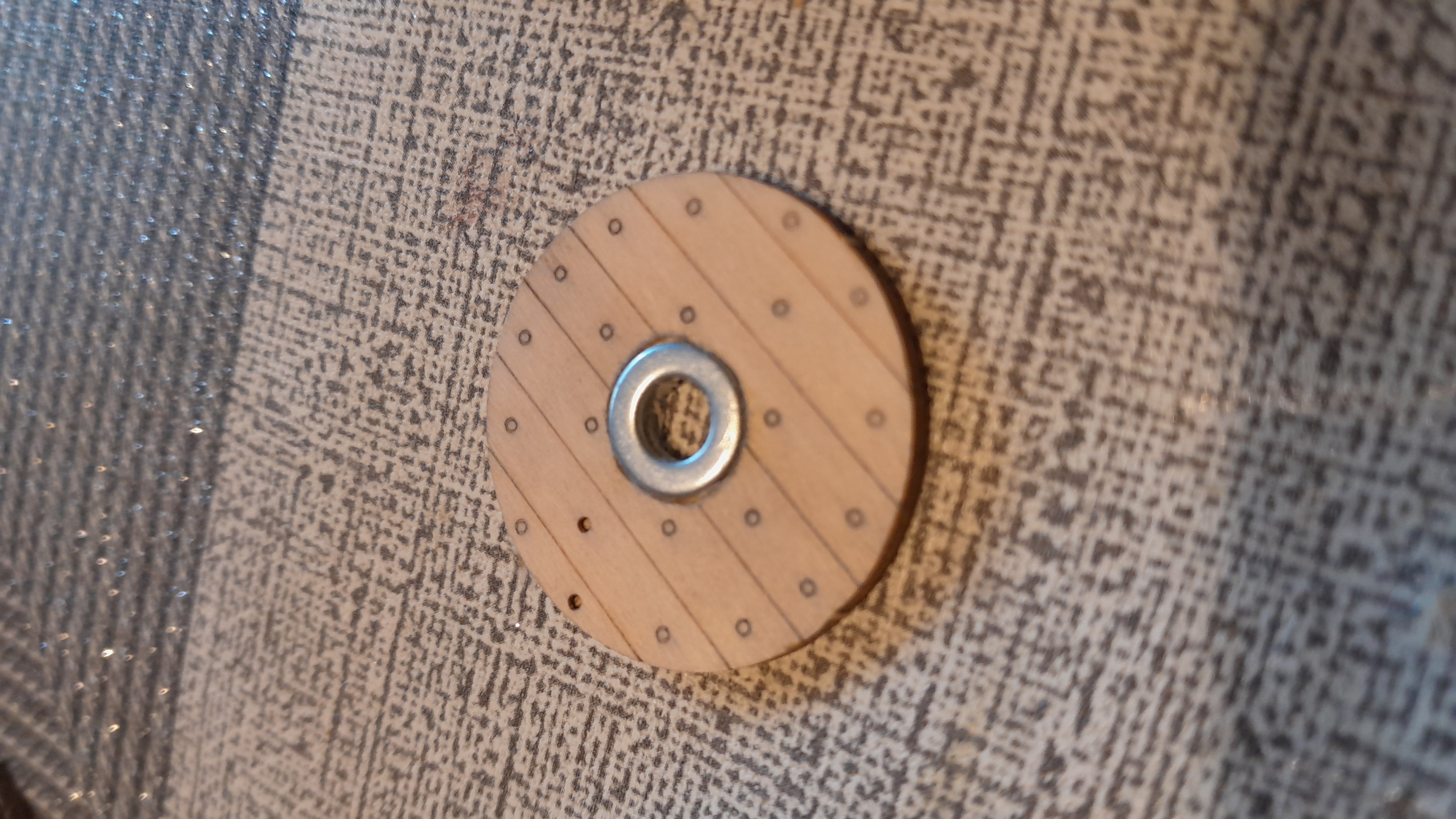

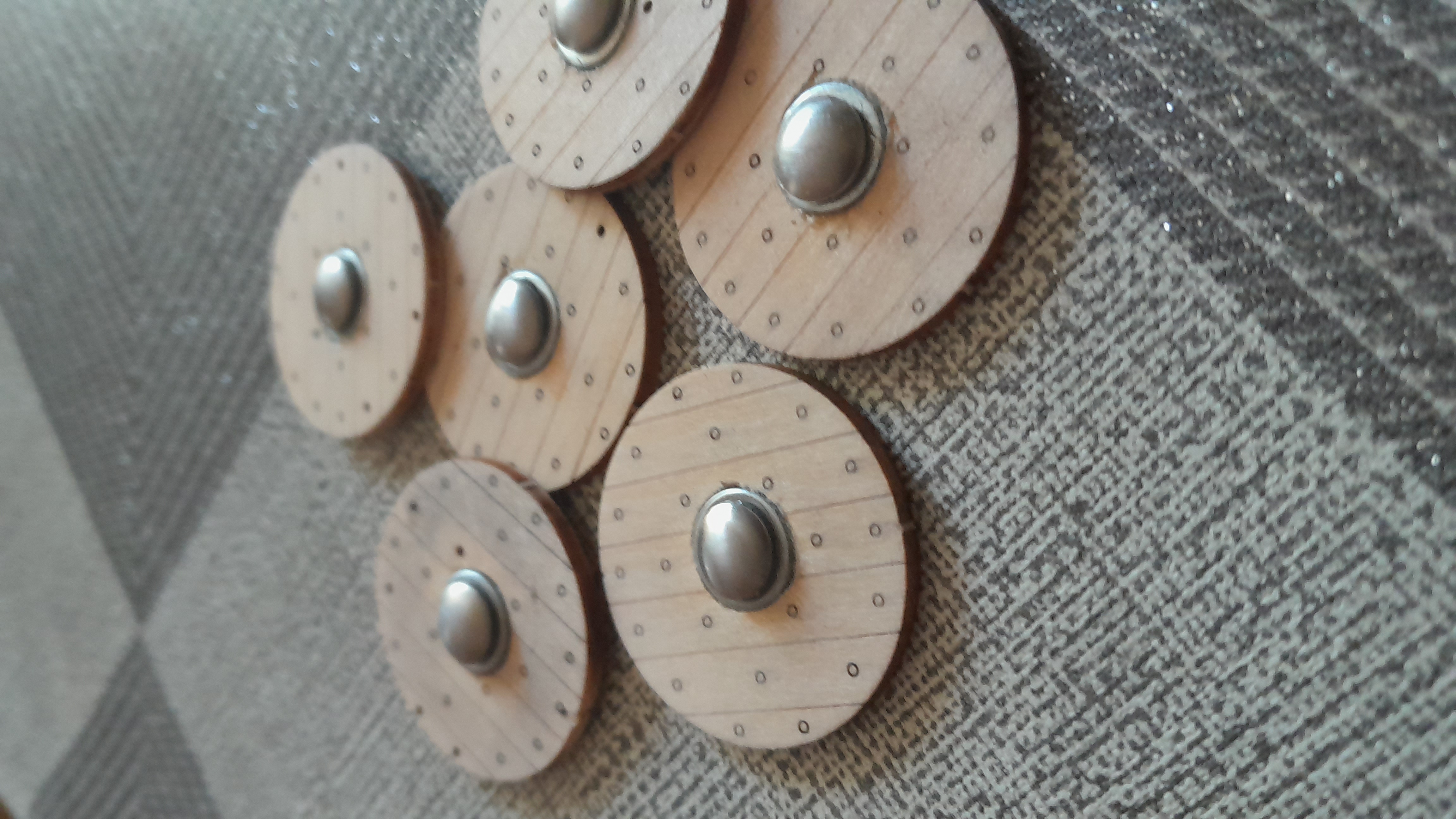

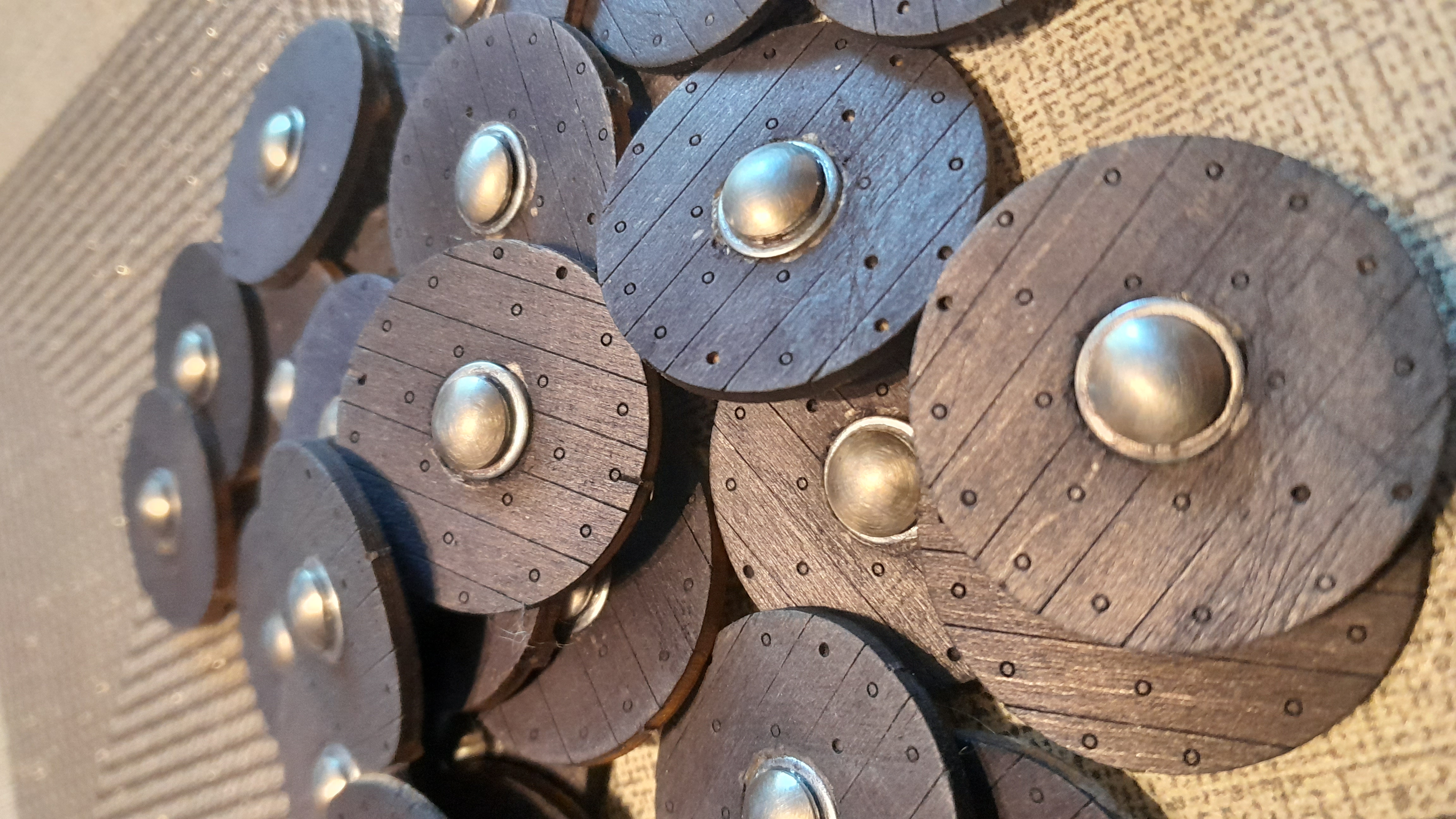

mamy osądzona na miejscu stalowa podkładkę i teraz doklejam do niej łeb od stalowej pinezki tapicerskiej, z której uprzednio zeszlifowałem niklowanie. Zapomniałem dodać, ze podkładka też jest obdarta z powłok ochronnych. dzięki temu z czasem obydwie pociemnieją. łeb pinezki delikatnie przyłapałem za każdym razem dosłownie na pól kropli gęstego cyjanoakrylu, a następnie od drugiej strony wpuściłem w otwór solidna krople tego samego kleju i psiknąłem aktywatorem co spowodowało ze łeb pinezki związał się z tarczą na wieki. Niczego się tu już nie da skorygować... Potem z tyłu tarczy dodałem imacz z cieniutkiej listewki spiłowanej na końcach i całość wrzuciłem do naczynia z czarna bejca rustykalną. Po wyjęciu (moczyły się kilkanaście minut) i wyschnięciu wrzuciłem je do foliowego woreczka i pogrzechotałem nimi. Potem dorzuciłem kilka ostrych kamieni (takich żwirków nie za dużych)i proces powtórzyłem energiczniej. chodziło o dodanie uszkodzeń do tarcz. Następnie obustronna polerka włókniną 1500, przy czym od strony lica delikatnie bo ta strona była malowana a od strony imacza mocna polerka nawet z przetarciem bejcowania bo ta strona się lubi ścierać od noszenia tarczy na plecach

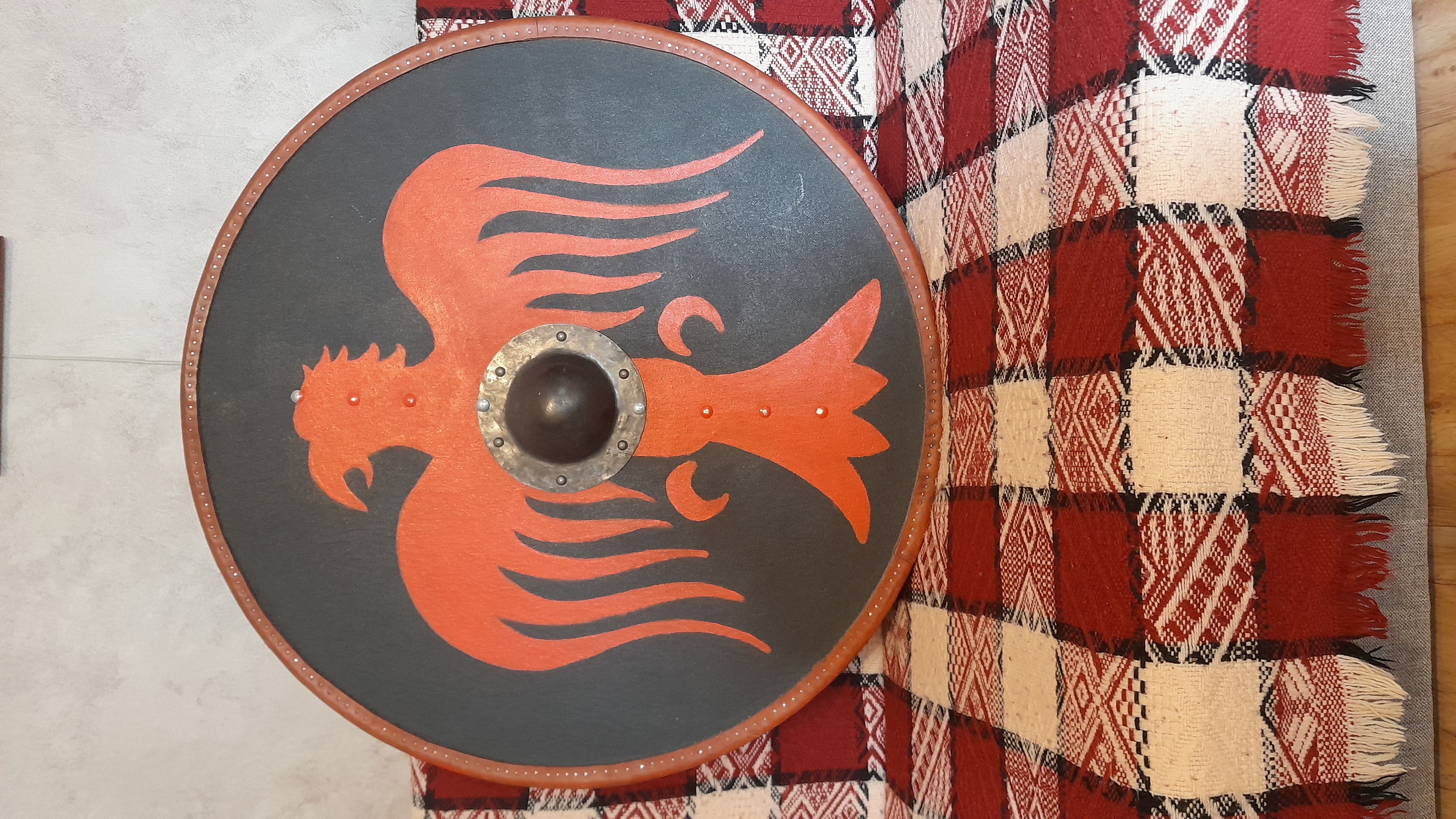

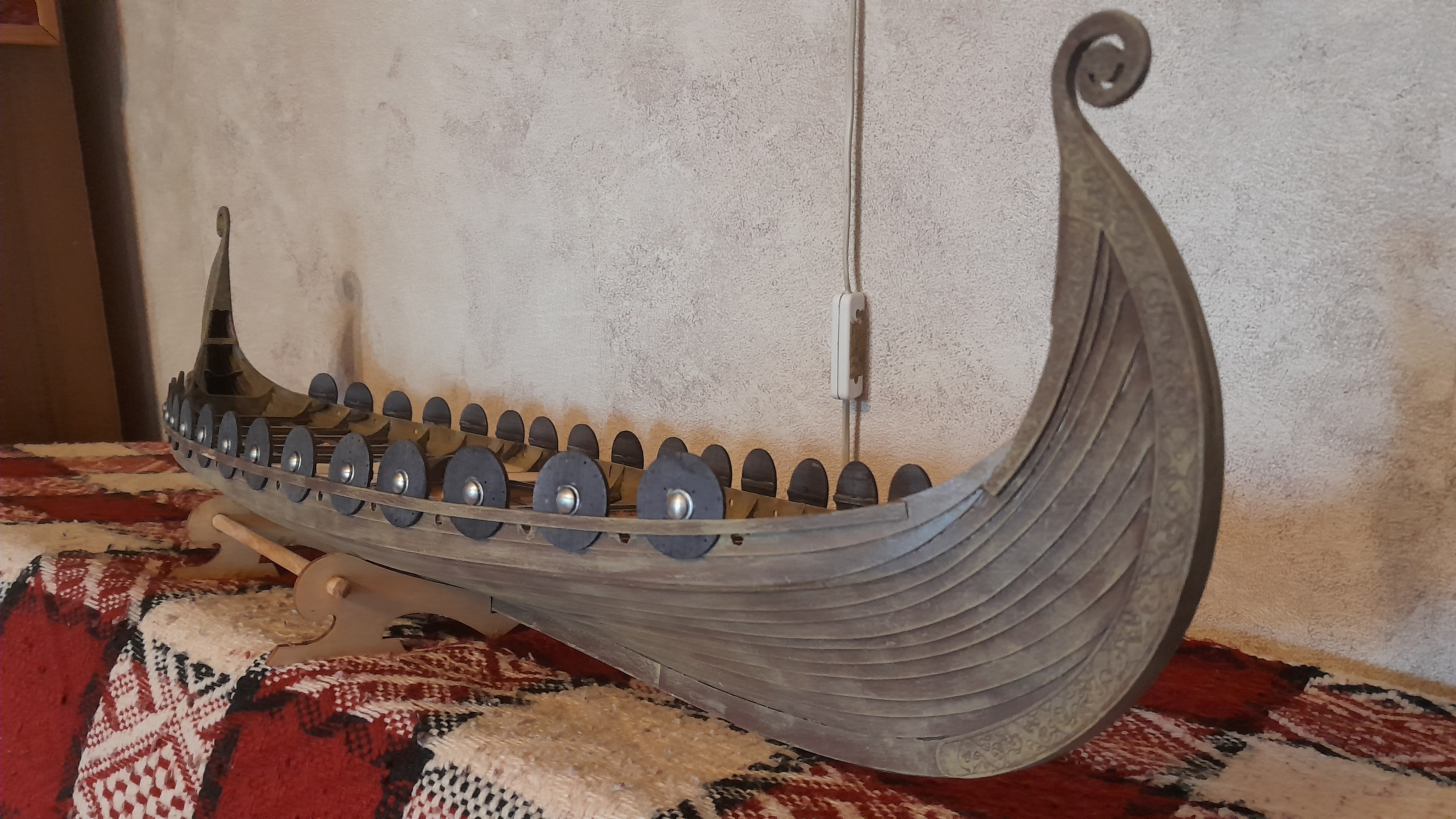

Pierwotnie miałem pomalować tarcze w barwy, które lata temu sami nosiliśmy, ale zrezygnowanym. Nie ma co wywoływać duchów

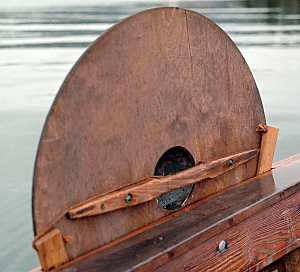

Słów kilka o malowaniu. patrze czasem na modele łodzi wikińskich z malowanymi w godła tarczami i niestety często układ tych malunków jest zły (!) Tarcza ma taką konstrukcje ze gdy trzymamy ją za imacz to jej deski przebiegają równolegle do ziemi (kąt prosty z imaczem tworzą). Więc ewentualne znaki na tarczy są malowane w poprzek desek. Mocując tarczę na burcie obracamy ja najczęściej o 90 stopni tak aby imacz był poziomo. W ten sposób zamocowana tarcza ma godła obrócone o 90 stopni czyli leza one jakby na boku a nie tak jak byśmy tarcze trzymali. Niby drobiazg ale warto o nim pamiętać

[Rokita]

Nie powinienem zakładać kolejnego postu ale szybciej klikam niż pisze wiec...

Teraz dojrzewam wolno do wbijania gwoździ w kadłub... Wychodzi mi, ze najlepsze były by do tego szpilki krawieckie z uwagi na rozmiar łba i maluśką średnice "ostrza", ale one maja taką okropnie błyszcząca barwę... Szkoda ze te gwoździe nie były drewniane... Podaptrywalem patenty innych, no ale to jest duża skala i tutaj gwóźdź powinien być gwoździem niestety... Dla tego nadal szukam rozwiązań a dla kolejnego odwrócenia nieuniknionego zajmę się masztem.

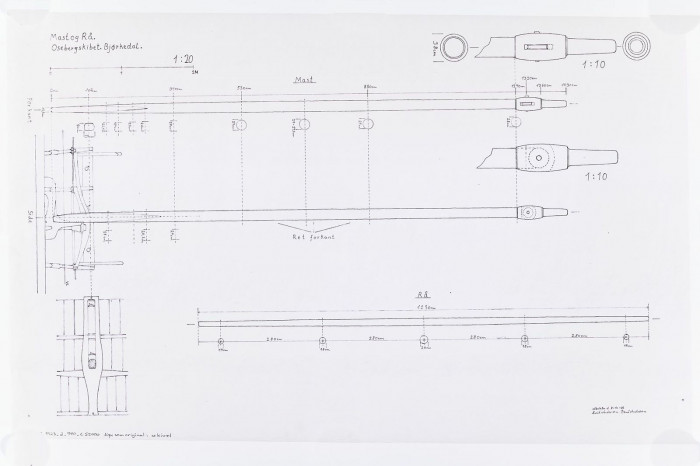

Poniżej przykład z amerykańskiego forum jak taki maszt powinien wyglądać. Podobne rozwiązania są także w materiałach muzealnych... na pewno to co zaproponował w tej kwestii Billing Boats raczej nie zadziałało by w rzeczywistości...

Zastanawiam się tez nad knagą zamocowana na kolumnie masztu, a do której mocowany jest fał. Czy jeżeli w topie masztu zastosowany jest rodzaj bloczka to taka knaga utrzyma ciężar rei wraz z żaglem... mokrym...

Pozdrawiam Wszystkich

[Piatnik81]

Jak rozgrzejesz taką szpilkę do czerwoności nad jakimś palnikiem to po ostudzeniu będzie pięknie i trwale poczerniona. Gwóźdź jak się patrzy. Tutaj masz próbkę jak to wygląda.

[Rokita]

Kolego Piatnik, dzięki za poradę, działa idealnie:):):) !!!

Rozwiązała mi się sprawa mocowania fału rei. Rzeczywiście mocowanie go do knagi jest dyskusyjne. Wyjaśnienie jak mocowany był prawdopodobnie fał jest w książce pt. "Viking longship" autorstwa Keitha Durhama. Mimo ze ta publikacja ma raczej charakter popularny, to jednak może być bardzo pomocna przy kombinacjach modelarskich z okrętami wikingów.

Do rzeczy.

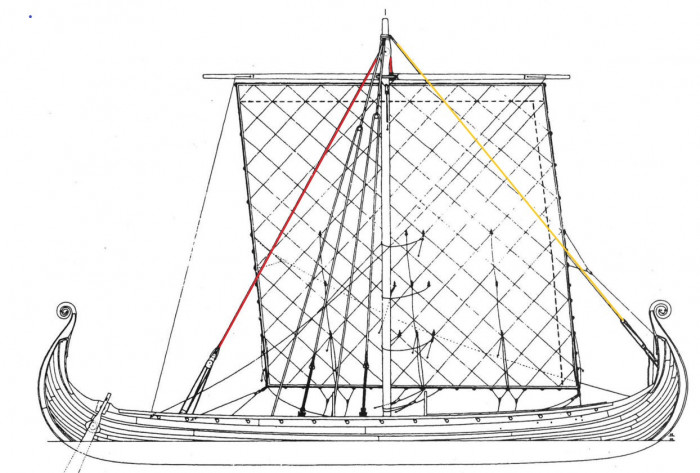

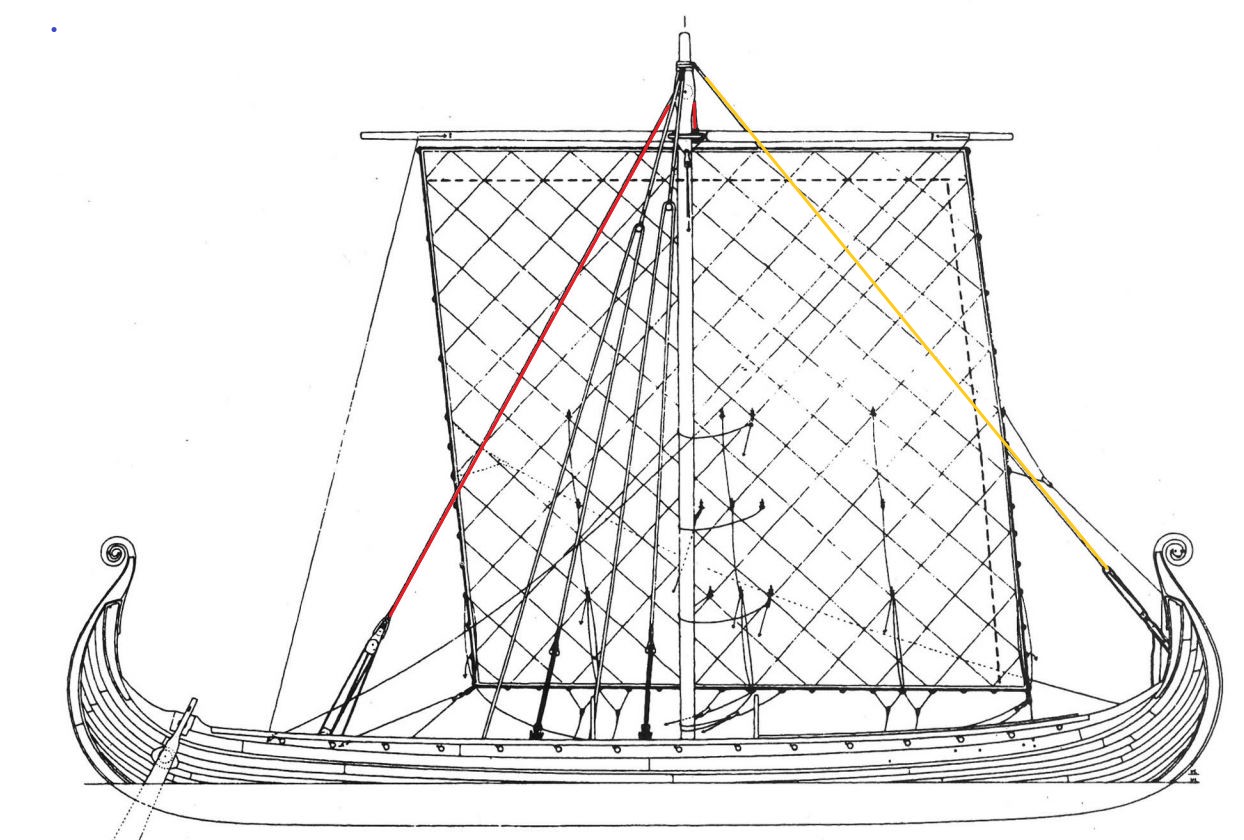

W/w publikacja pokazuje olinowanie inaczej niż proponuje to wydawca modelu. Różnice są dosyć istotne. Przede wszystkim sztag według książki jest jeden a nie dwa. Gdzieś widziałem relację (zabijcie nie pamiętam gdzie) w której modelarz zrobił piękny model tej jednostki, lecz dał mu trzy sztagi (jeden z przodu i dwa z tyłu mocowane do burt), powołując się właśnie na w/w publikację. No nie można się z tym zgodzić, ale może miał słabej jakości kopie tej książki i nie dostrzegł szczegółów.
Tak wiec jest jeden sztag od topu masztu do dziobu. Tylnego sztagu nie ma. Są po dwie wanty na burtę i fał mocowany prawdopodobnie do burty albo gdzieś na pokładzie, trudno to stwierdzić jednoznacznie z uwagi na brak rzutu z góry. Ja skłaniam się ku mocowaniu fału do pokładu za pomocą talii.

Żagiel i jego olinowanie to już zupełnie inna sprawa...
