Okręt z Osebergu Billing Boats 1:25

[Rokita]

Witam

Zatem pora rozpocząć coś na kształt relacji z budowy jednostki wzmiankowanej w tytule postu:)
jest to mój pierwszy model drewniany (coś tam się kleciło lata temu) więc proszę o wyrozumiałość ale i o konstruktywna krytykę.

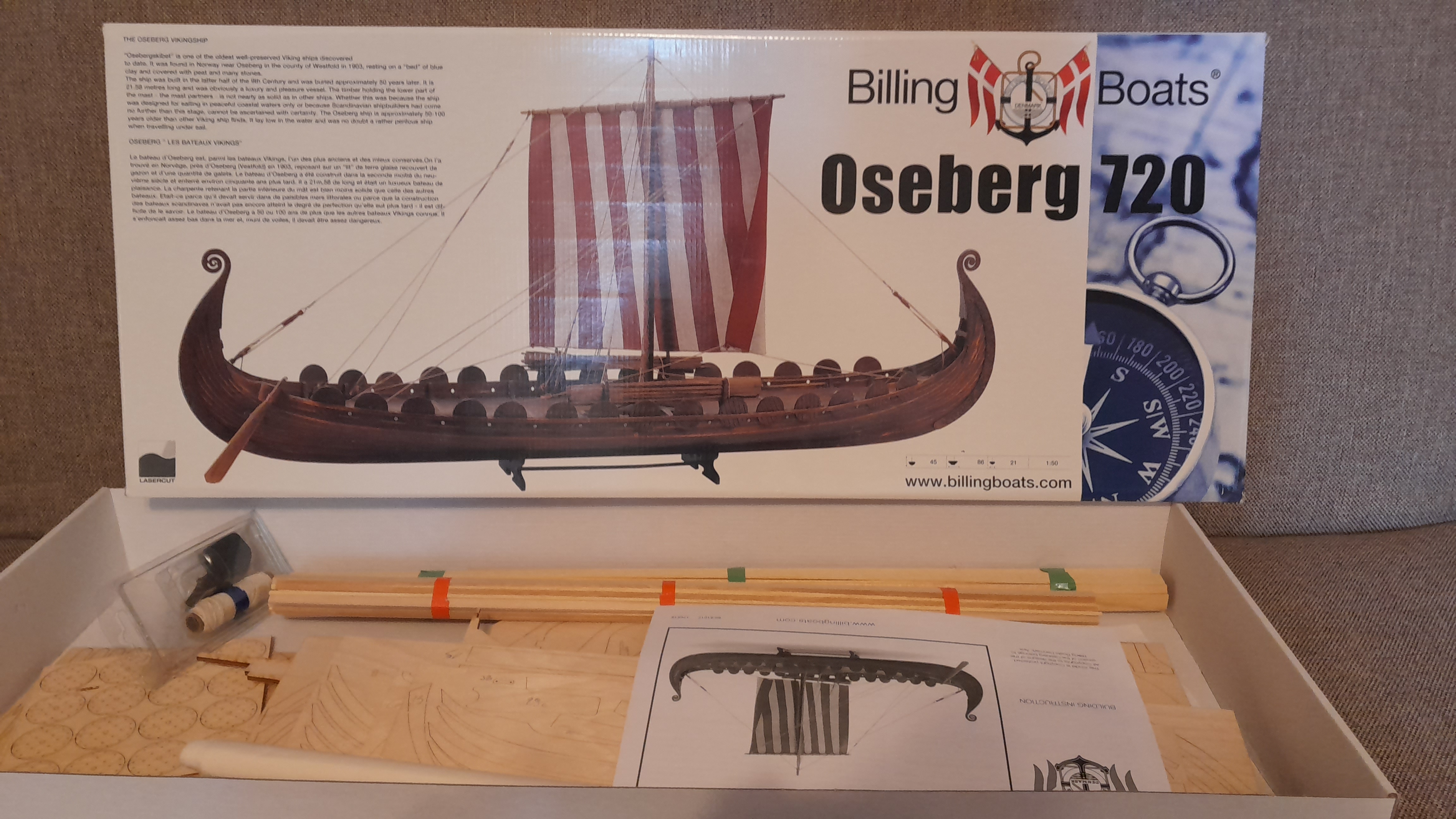

Zestaw firmy Billing Boats w skali 1:25. Jak wygląda można sobie szczegółowo obejrzeć na necie, wiec nie ma chyba sensu powielać tutaj tych informacji.
Elementy wycięte poprawnie, w miarę proste, choć dwie wręgi są ciut krzywe, ale znajdzie się na to jakaś rada...

Myślę, że ewentualny cierpliwy czytelnik niniejszego wątku i tak nie ma ochoty oglądać wszystkiego krok po kroku, więc moja relacja będzie raczej esencjonalna...

Czyli poniżej stan na chwile obecną. Co do kleju to do elementów konstrukcyjnych użyłem żywicy epoksydowej (wręgi, stępka) a do oklein kleju Soudal 65A. ma on tę zaletę, ze wiąże bardzo szybko ale nie na tyle szybko żeby nie dało się skorygować ułożenia elementów. Nie mniej po 5 minutach spoina jest na tyle trwała ze można elementami swobodnie operować, po zaschnięciu jest całkowicie przezroczysty.

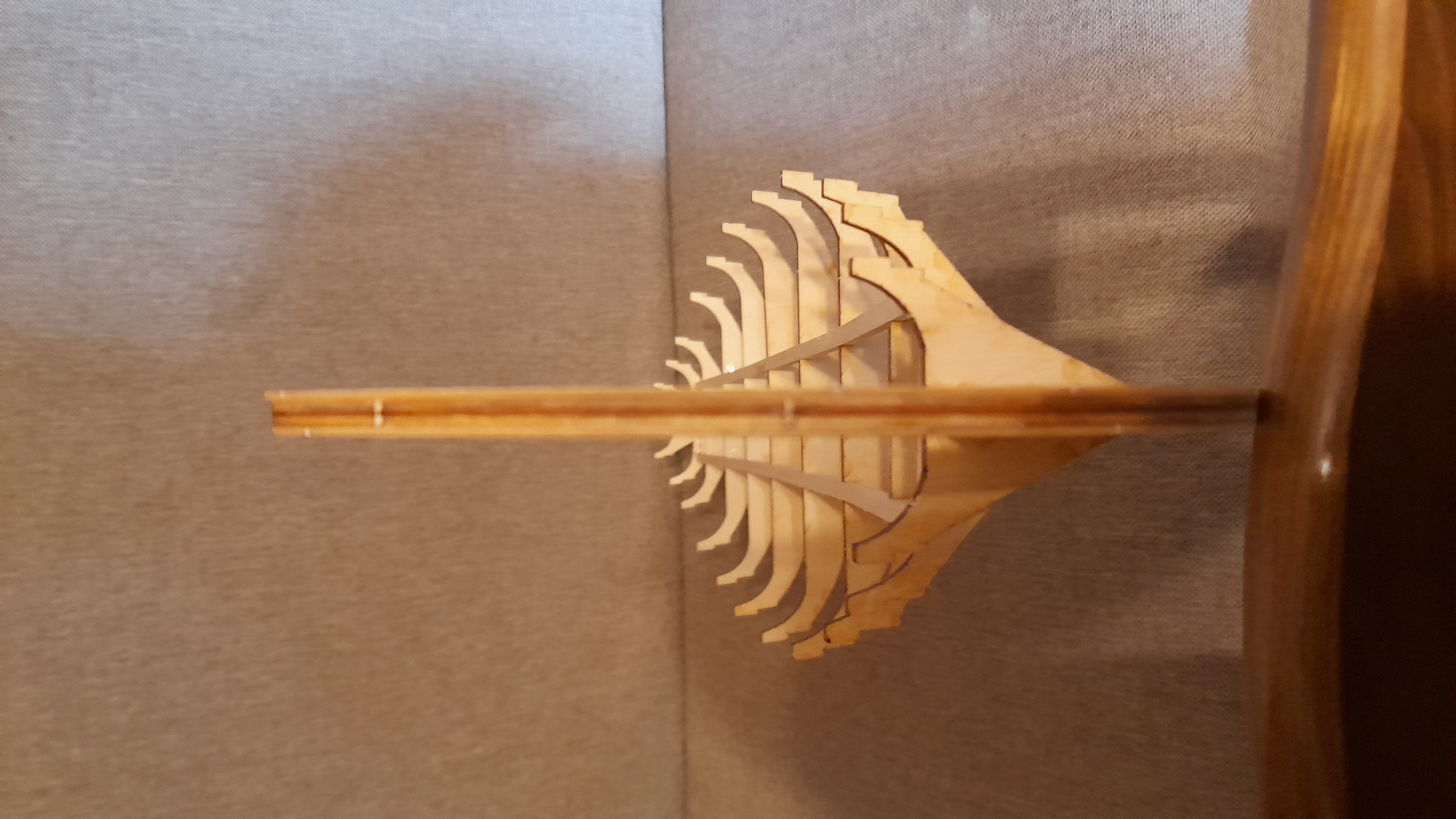

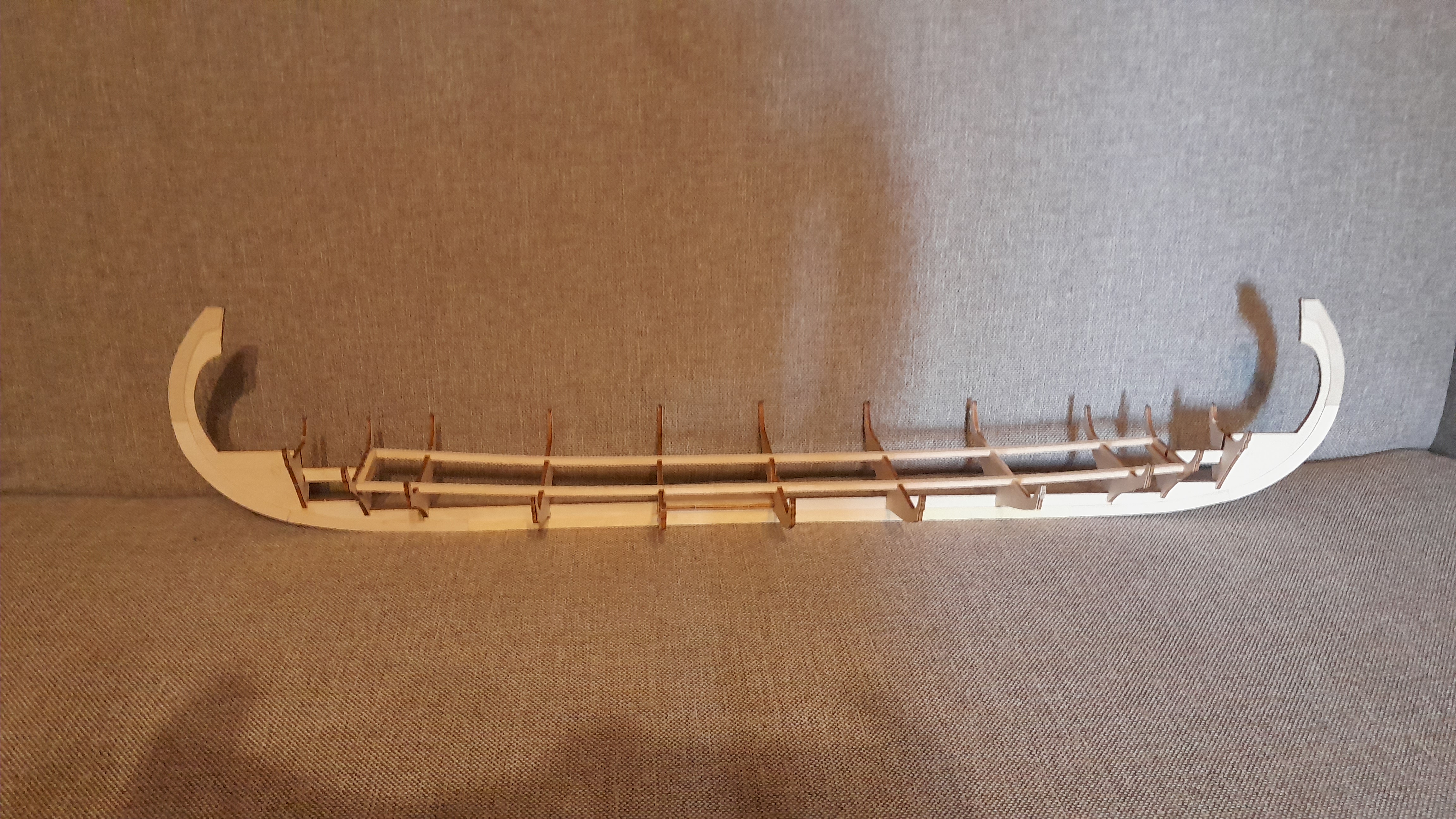

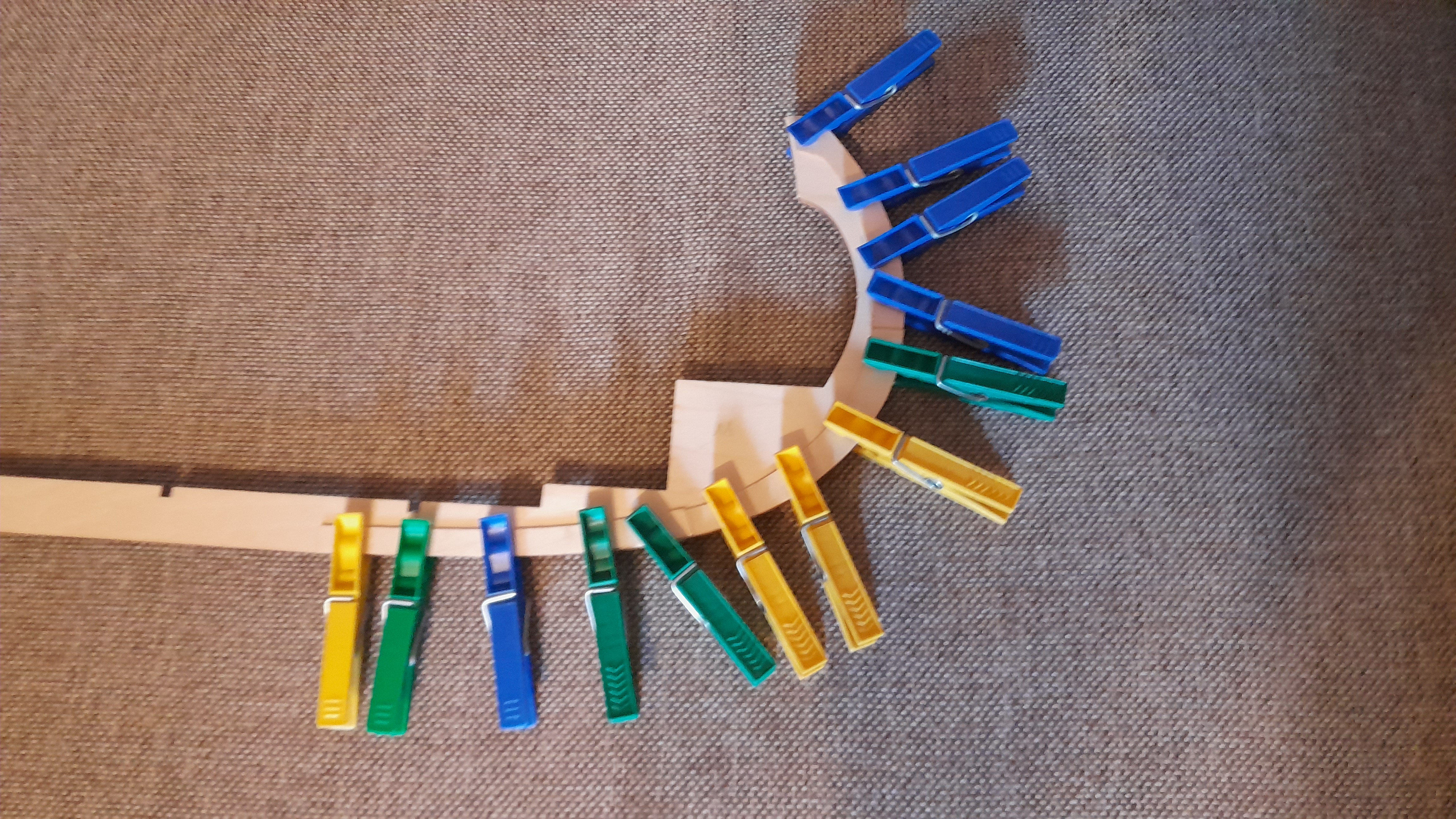

Poniżej kilka fotek...
Pozdrawiam wszystkich Czytelników:)

[TomekA]

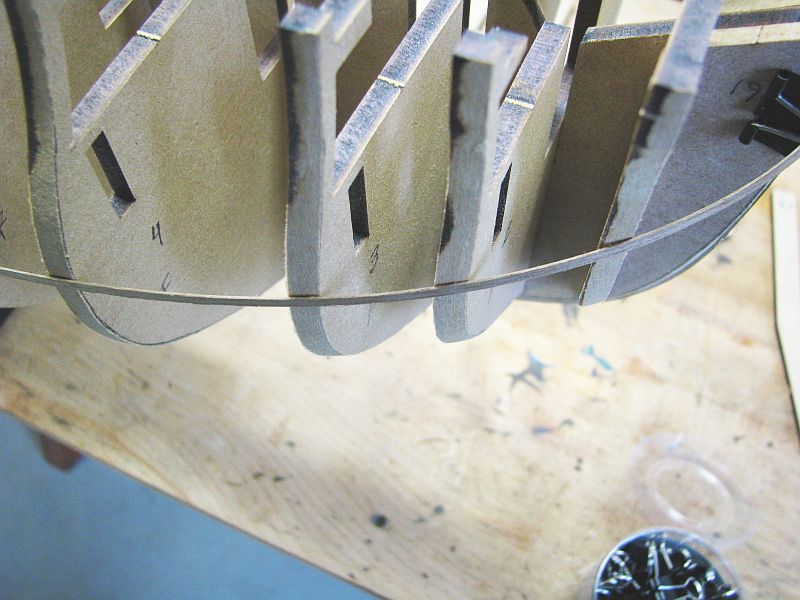

No i fajnie jest... Teraz musisz pamietac, by delikatnie i precyzyjnie zeszlifowac krawedzie wszystkich wreg (grodzi), szczegolnie te na dziobie i rufie tak, by kazda z planek polozona na szkielecie kadluba, przylegala do nich (grodzi) na calej ich grubosci - patrz zalaczona fotka.
Pomocnym w tym procesie jest na sucho przylozona do krawedzi wreg pojedyncza listewka (planka) i wtedy upewnij sie ze krawedzie wreg sa spilowane odpowiednio.

Nawiasem mowiac, nie wiem, czy wiesz, ze Skandynawowie naowczas budowali swe lodzie tak, ze najpierw dawali poszycie wzdluz kilu idac ku gorze, a potem wciskali w nie wregi do uzyskania odpowiedniego ksztaltu kadluba. Czyli odwrotnie do ogolnych praktyk europejskich w tamtych czasach...

[ryszardb]

Tomku
Kaszubi z Helu robią swe Pomeranki tą metodą ( najpierw burty a potem wręgi) do dziś. Jest tam jeszcze kilku szkutników .
Pozdrowienia
Ryszard

[TomekA]

Wiem, wiem!
Slyszalem o tym kiedys od kogos (pewnie tu na Kodze). Wplywy Wikingow na ziemiach polskich byly wowczas znaczne - np. sprawdz w Google cmentarzysko z X w. w miejscowosci Bodzia na Kujawach.
Dzieki!

[Rokita]

Tomasz dzięki za radę, oczywiście, że dopasowałem wręgi do poszycia. Co się tyczy technologii szkutniczych stosowanych przez wikingów to wiem że budowali najpierw skorupę, która potem rozpierali wręgami. Zbudować w ten sposób model - to mogło by być ciekawe doświadczenie...

Teraz mnie pewnie wszyscy ochrzani, ale nie potrafię korzystać z tej stoczni zaproponowanej przez producenta modelu. Poskładałem ja sobie do kupy i ni czorta mi nie szlo jej używanie... no tak mam i co mi zrobicie. potrzebuję swobodnego dostępu ze tak powiem:)

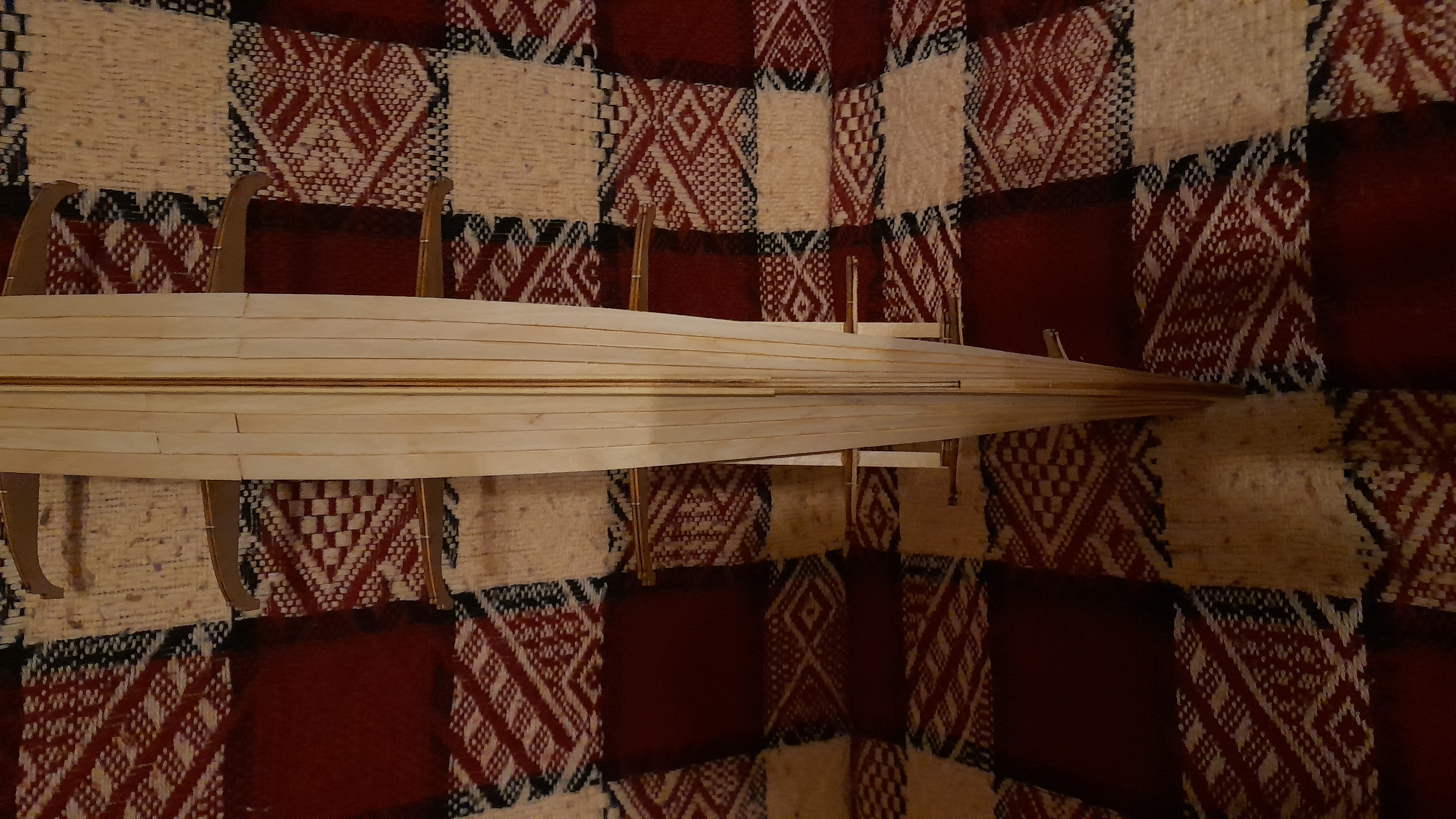

Generalnie planki w tym modelu klei się dosyć przyjemnie i nie jest to trudna robota, pod warunkiem, ze się prawidłowo naniesie ich położenia na stewy i na środkową wręgę. Ja łączę je na styk, na przemian po jednej i drugiej stronie środkowej wręgi, a od wewnętrznej strony dodatkowo podklejam "deseczką". Klej oczywiście wspomniany już soudal. Kiedy plankowanie będzie skończone jeszcze dla wzmocnienia i ogólnej poprawy wytrzymałości kadłuba przemaluje je od wewnątrz samym klejem. Mam tutaj w głowie pewien zamiar do którego się na razie nie przyznaje, bo lepiej nie zapeszać:) Ciut szpachelki będzie pewnie potrzebne, ale bez przesady...

Co do pomeranek to w Jastarni jest takie male muzeum niedaleko portu (na wylocie w stronę Helu) i tam są nawet zdjęcia z epoki pokazujące jak pomerankę budowano.

Pozdrawiam Wszystkich
M.

[gieber]

Witam

Rokita jeżeli tylko planki na to pozwalają to staraj się przesuwać ich łączenia względem siebie. Ideałem byłoby tylko jedno łączenie w danym przekroju.
Jeżeli dużo złączy planek będzie w jednym przekroju to wyjdzie w tym miejscu brzydkie przełamanie poszycia.

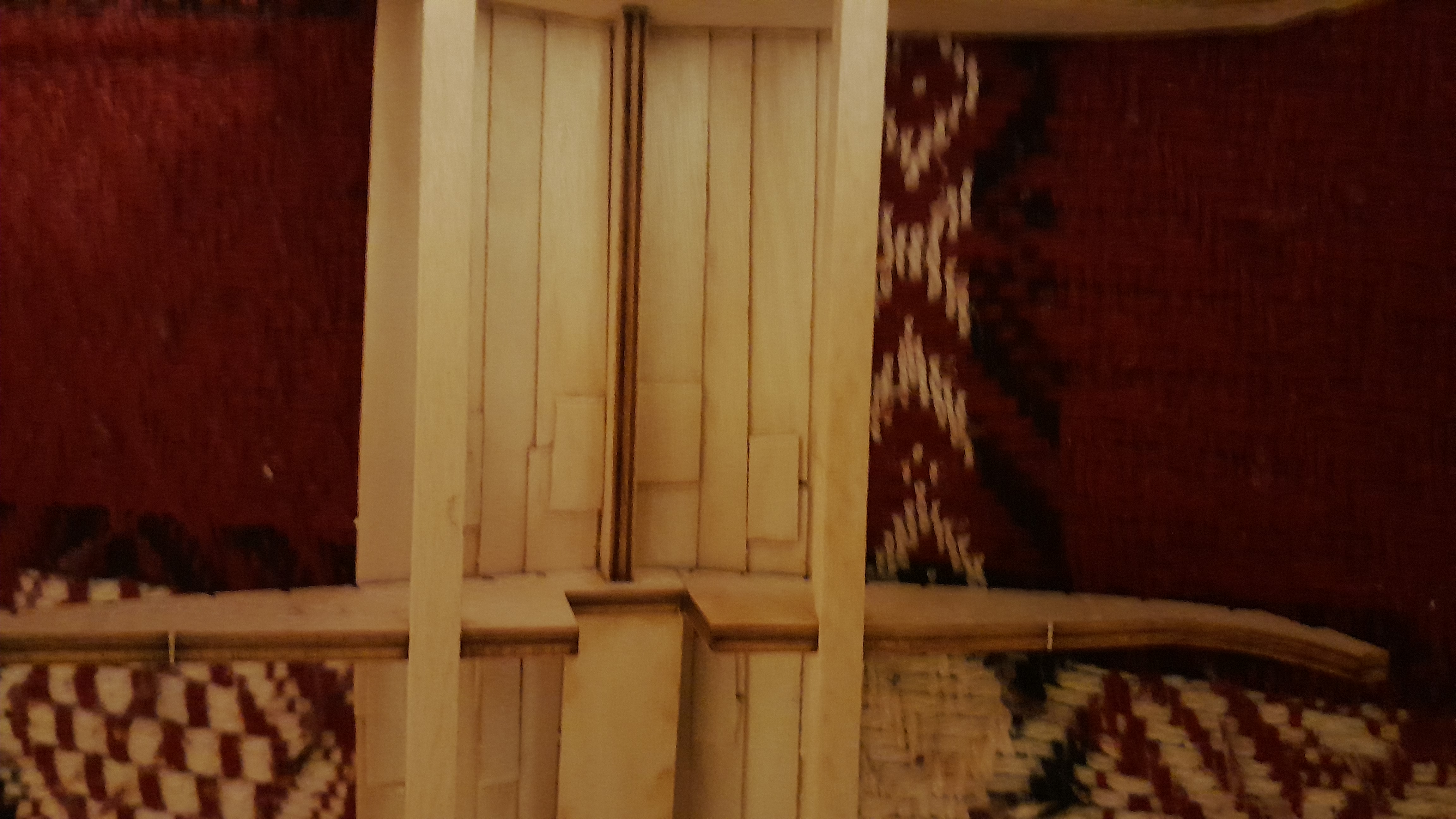

Na drugim zdjęciu widać już dwa łączenia planek w co drugim rzędzie.

I jeszcze jedna uwaga - postaraj się o jakieś jednolite tło do zdjęć - bardziej komfortowo wtedy się je ogląda.

Powodzenia

[Hadżi]

Witam!

Jeśli się nie mylę, to wikingowie stosowali w swoich łodziach poszycie zakładkowe, a nie stykowe.

Pozdrawiam
"Hadżi"

[TomekA]

Nie mylisz sie!

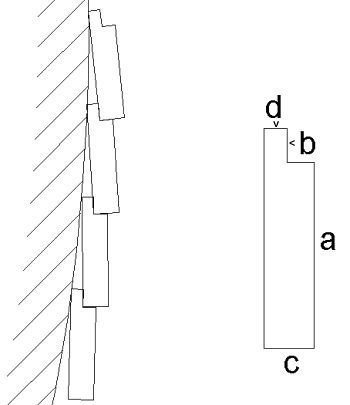

W takim typie poszycia kazda planka powinna miec wyciety rowek "b" na jednej z jej krawedzi, albo przynajmniej ta krawedz powinna byc spilowana tak, aby razem zlaczone tworzyly ten "zabek" o grubosci mniej wiecej polowy grubosci kazdej planki, na przebiegu kazdej z planek. Planki byly laczone razem za pomoca zelaznych gwozdzi, czy tez nitow (rivets), ktorych dalszy koniec splaszczano za pomoca mlotka [dzwiek splaszczanego nita przypominal slowko "clink" - stad nazwa clinker built (na zakladke), w przeciwienstwie do carvel built (poszycie plaskie)].

Clinker planking2.jpg (11.43 KiB) Przejrzano 1263 razy

Na You Tube jest film pokazujacy typowa konstrukcje repliki duzej lodzi Wikingow, z pokazaniem kladzenia poszycia najpierw, a potem wypelniania kadluba wregami. Zerknij tu:

Niestety, w zestawach dla modelarzy takie "detale" sa czesto 'upraszczane', by nie komplikowac zanadto procesu budowy modelu i nie zniechecac przedwczesnie takiego, czesto poczatkujacego, adepta modelarstwa...
Pamietam przed laty jednego modelarza, ktory budowal model szwedzkiej "Wasy", uzywajac wlasnie tej techniki konstrukcji Wikingow. Super interesujace...

[ataman]

Witam!

Jeśli się nie mylę, to wikingowie stosowali w swoich łodziach poszycie zakładkowe, a nie stykowe.

Pozdrawiam
"Hadżi"

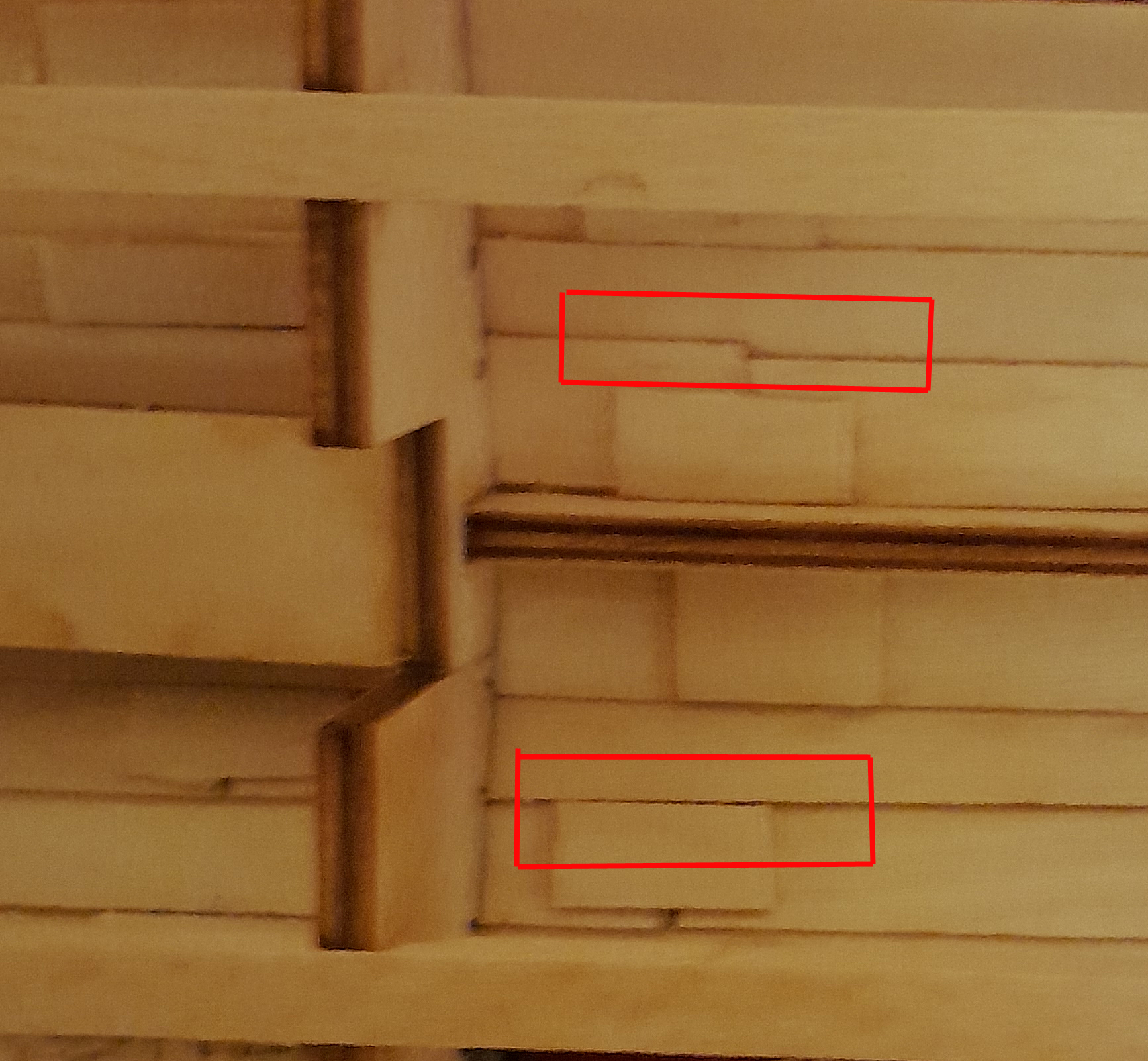

Nie mylisz się. Ale kolega kładzie poszycie prawidłowo. Zdjęcia mogą mylić, bo nie są idealne (tło do czterech liter, ostrość ciut szwankuje i zastosowane oświetlenie spłaszcza obraz, nie uwydatnia nakładania się na siebie desek poszycia). Zwróć uwagę na zaznaczone przeze mnie fragmenty - widać na nich, że jest to zakładka

[Hadżi]

Witam!

Atamanie ja nie przyglądałem się szczegółowo zdjęciom. Natomiast kolega Rokita w swoim wpisie napisał:

Ja łączę je na styk, na przemian po jednej i drugiej stronie środkowej wręgi, a od wewnętrznej strony dodatkowo podklejam "deseczką".

Dla mnie na styk, to do czoła a nie na zakładkę. Ale dobrze, że wyjaśniłeś sprawę.

Z tego wynika, że planki są łączone do czoła na styk w jednej linii poziomej, a nie jedna nad drugą.

Pozdrawiam

"Hadżi"
