Witam w nowej relacji.
Postanowiłem rzucić się na głęboką wodę, lub wręcz przeciwnie, czyli z motyką na słońce.
Fregata "la Renommee", to już nie jakiś tam stateczek typu "La Belle", a okręt pełną gębą.
Miałem poważne wątpliwości, czy sprostam wymaganiom, wynikającym ze stopnia komplikacji konstrukcji i umiejętności czytania planów. Nie zdecydowałbym się na ten model, gdyby nie relacja Kazika, na której się wzoruję.
Teraz, po zbudowaniu stępki z dziobnicą i konstrukcją rufy, nabrałem większej pewności siebie.
Dlatego od rozpoczęcia budowy, do założenia relacji musiało minąć kilka tygodni.
lr 1.jpg
lr 2.jpg
Z dziobnicą nie było większych problemów:
lr 3.jpg

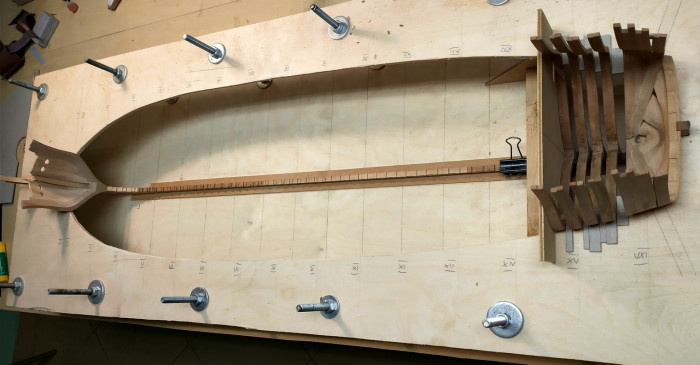

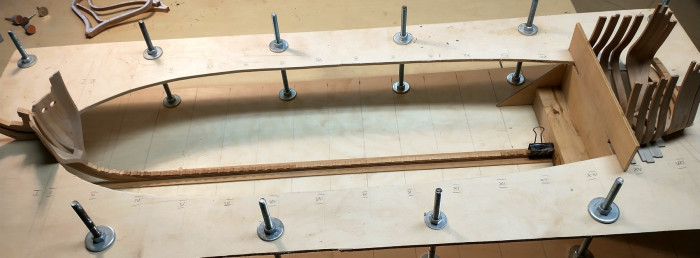

To przystawka do stoczni, ułatwiająca ustawienie kolejnych wręg:
lr 4.jpg
lr 5.jpg

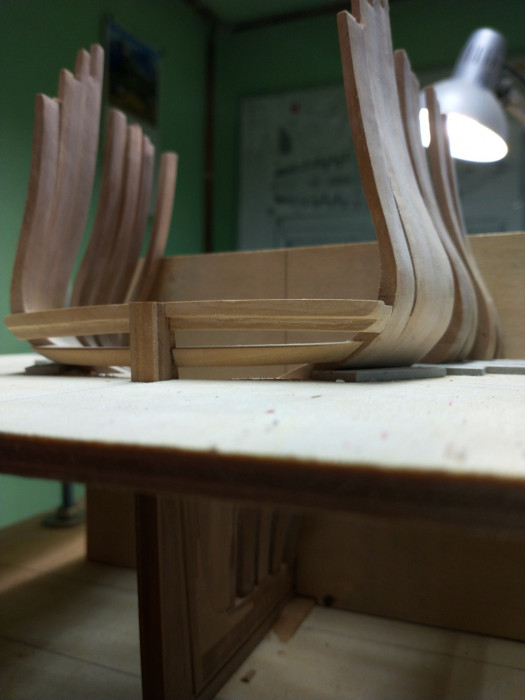

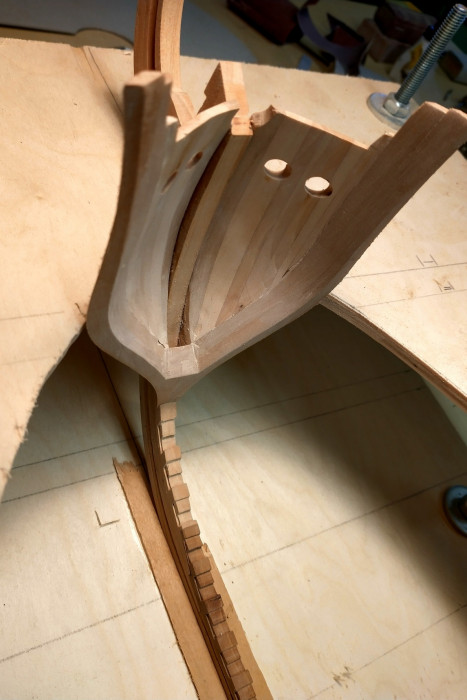

Rufa nastręczyła sporo problemów, ale po kilku próbach jakoś się udało:
lr 6.jpg
lr 7.jpg

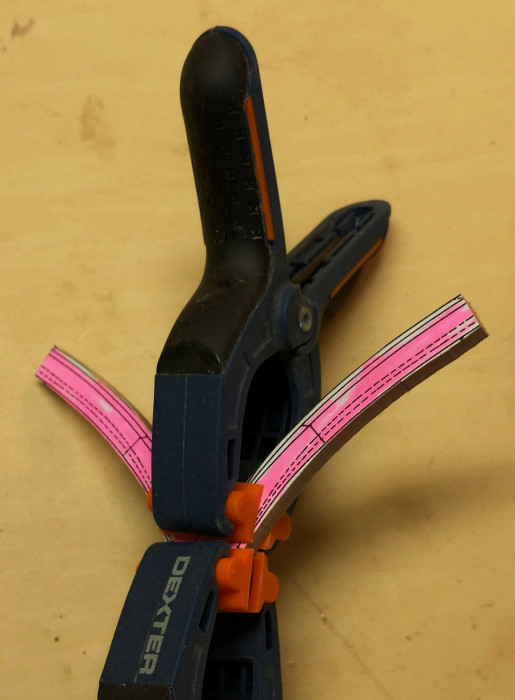

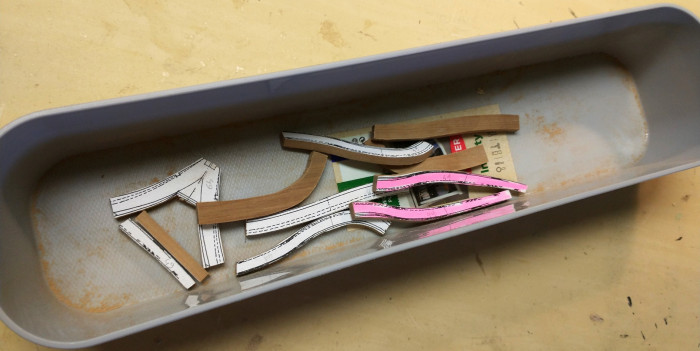

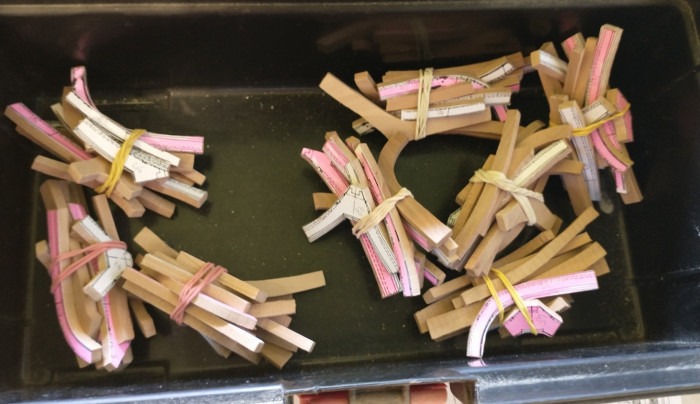

Prace idą szerokim frontem. Aby urozmaicić sobie pracę, równolegle wycinam, szlifuję i sklejam kolejne wręgi:
lr 8.jpg
lr 9.jpg
lr 10.jpg
lr 11.jpg
lr 12.jpg

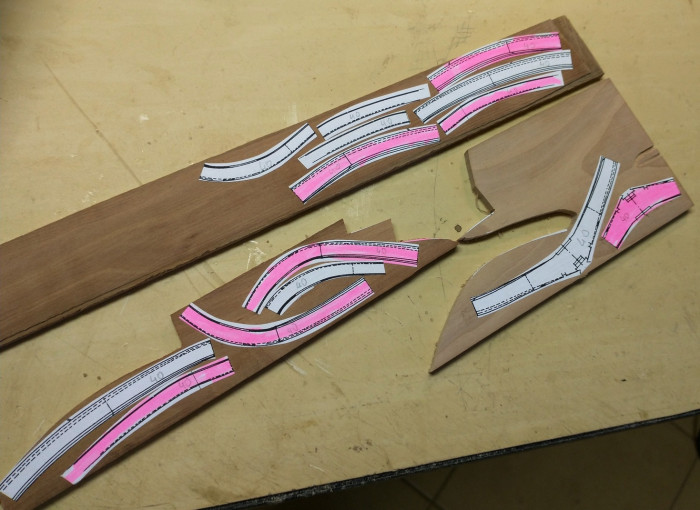

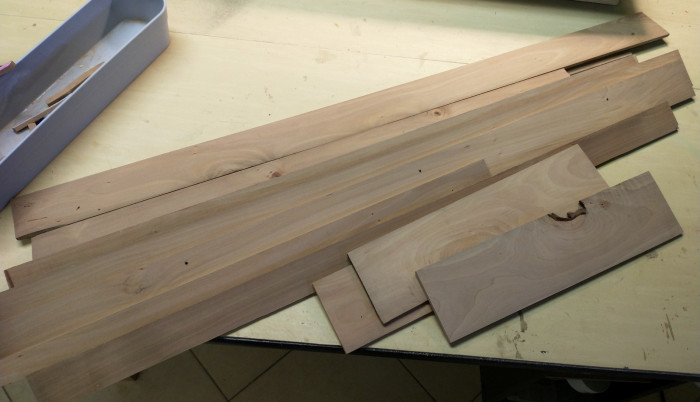

A to kilka deseczek na elementy wręg. To ostatni zapas starej, czterdziestoletniej gruszy. Jest znacznie ciemniejsza, niż kilkuletnie drewno.
lr 13.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
PiotrekM
Posty: 45
Rejestracja: 01 kwie 2011, 21:41

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: PiotrekM »

No i zaczyna sie nowa piekna relacja. Poczatek jest wiele obiecujacy, bardzo dokladna i precyzyjna robota ale to u Ciebie nic nowego. Siadam w pierwszym rzedzie i czekam na ciag dalszy.
Serdecznie Pozdrawiam
Piotrek
Awatar użytkownika
Kazek
Posty: 713
Rejestracja: 04 gru 2010, 21:56

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Kazek »

Wojtek jak zwykle zaskakuje niby nie wie jak a tu proszę jak pięknie wręgi zrobione. Ciesze się ze akurat ten model wybrałeś bo to jedna z najpiękniejszych fregat. Życzę powodzenia i wytrwałości w budowie .
Pozdrawiam Kazik :)
Awatar użytkownika
Borek
Posty: 352
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Borek »

Już widać, ze będzie piękny model. Fajnie, że podjąłeś się budowy
Pozdrawiam serdecznie Piotr
Awatar użytkownika
Siberian
Posty: 31
Rejestracja: 11 sty 2014, 20:58

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Siberian »

Trwają prace nad wręgami.

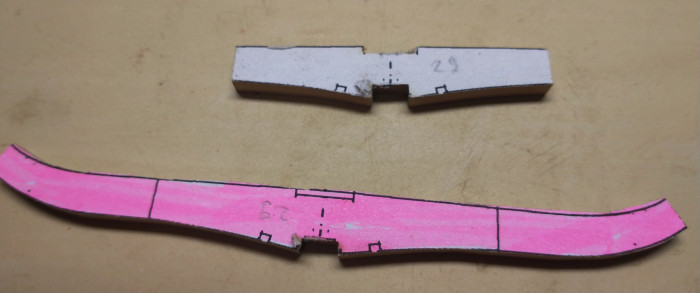

Przed sklejeniem obu połówek, frezuję wycięcia na stępkę.
lr 250721 1.jpg

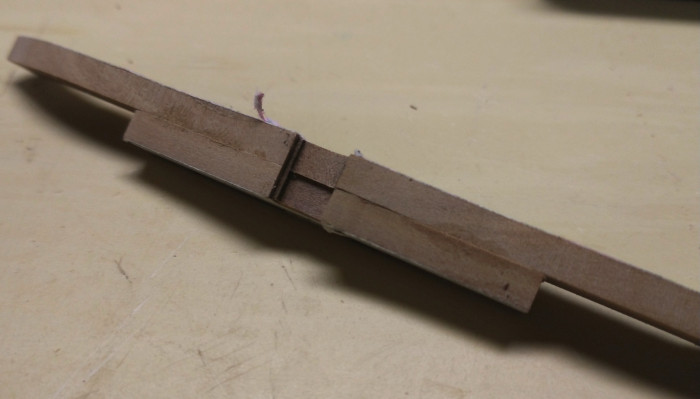

Po sklejeniu frezuję ostatni rowek.
lr 250721 2.jpg

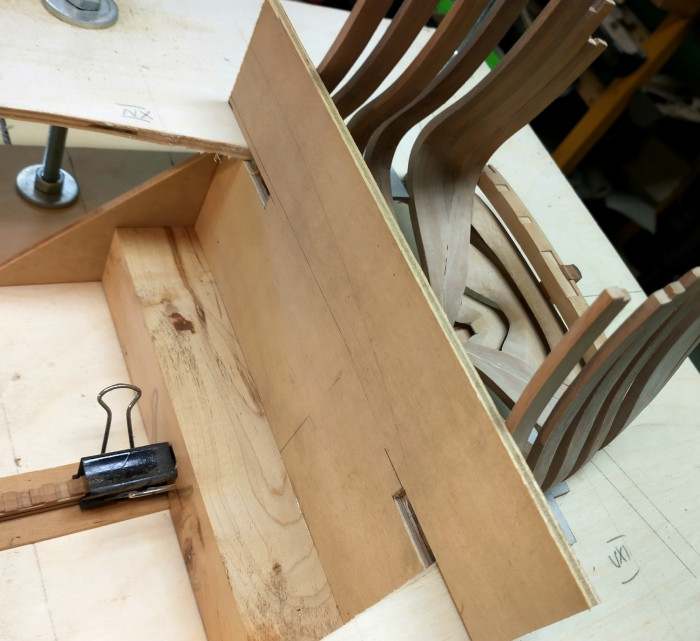

Wpasowuję całość w odpowiednie miejsce i doklejam kolejne elementy.
lr 250721 3.jpg
lr 250721 4.jpg
lr 250721 5.jpg
lr 250721 6.jpg
Wobec zakupu grubościówki, zdemontowałem nieco ścierarkę i używam jej jako szlifierki do wstępnego szlifowania wręg.
lr 250721 7.jpg

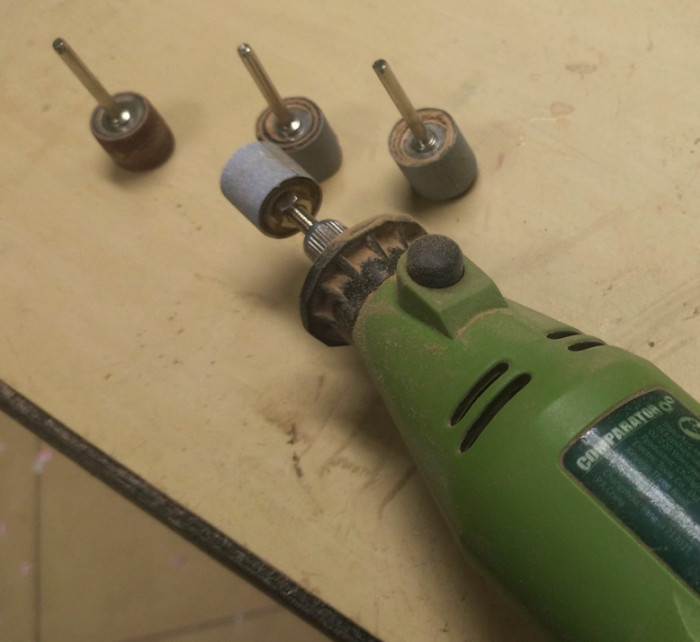

Do dokładnego szlifu doskonale nadają się tulejki szlifierskie. Ostateczny szlif wykonuję zużytymi tulejkami, na które naklejam papier ścierny o gramaturze 180.
lr 250721 8.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
Borek
Posty: 352
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Borek »

Przed sklejeniem wręg warto jeszcze wyfrezować dwa małe rowki do odprowadzania wody. Moim zdaniem wygodniej jak po złożeniu kadłuba.
Pozdrawiam serdecznie Piotr
Awatar użytkownika
Siberian
Posty: 31
Rejestracja: 11 sty 2014, 20:58

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Siberian »

Wstyd się przyznać, ale nawet nie wiedziałem, że to rowki do odprowadzania wody. :oops: Masz rację, teraz będzie trudniej je wyfrezować, ale jakoś dam radę.
Pozdrawiam, Wojtek.
Awatar użytkownika
Siberian
Posty: 31
Rejestracja: 11 sty 2014, 20:58

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Siberian »

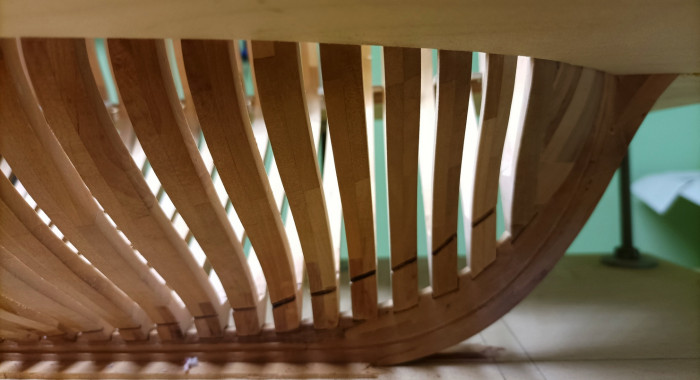

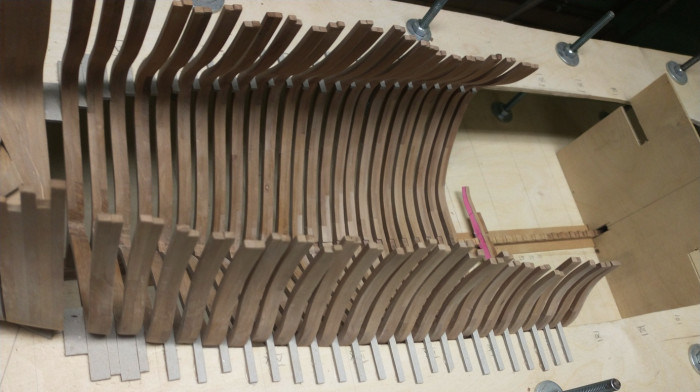

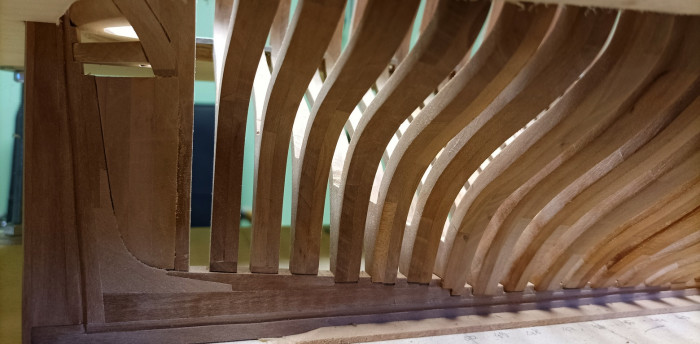

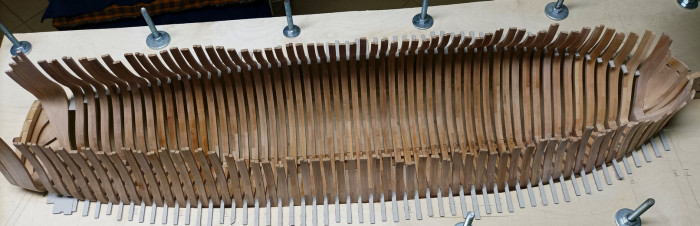

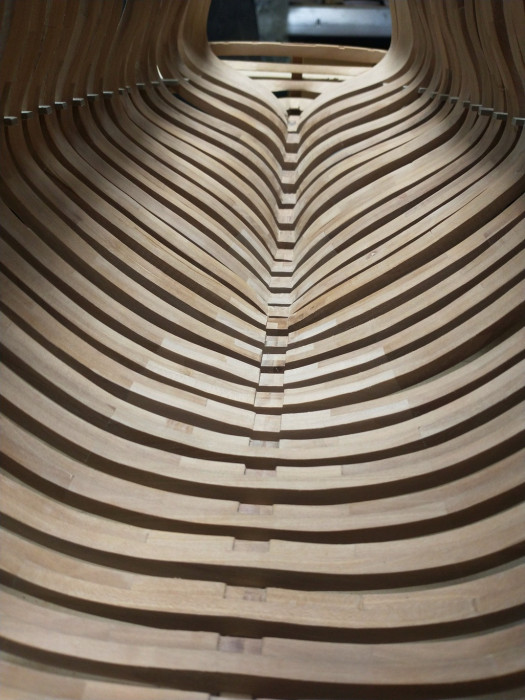

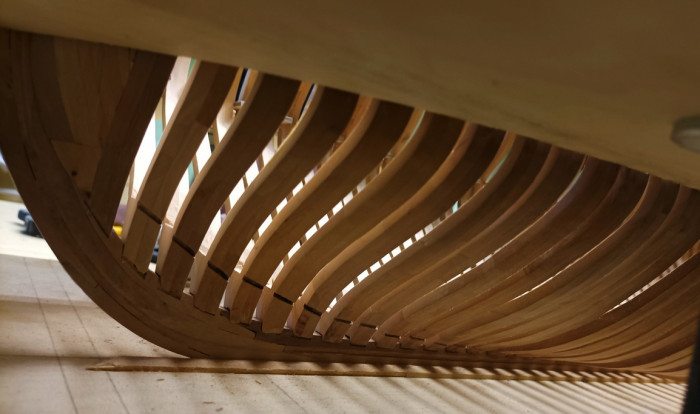

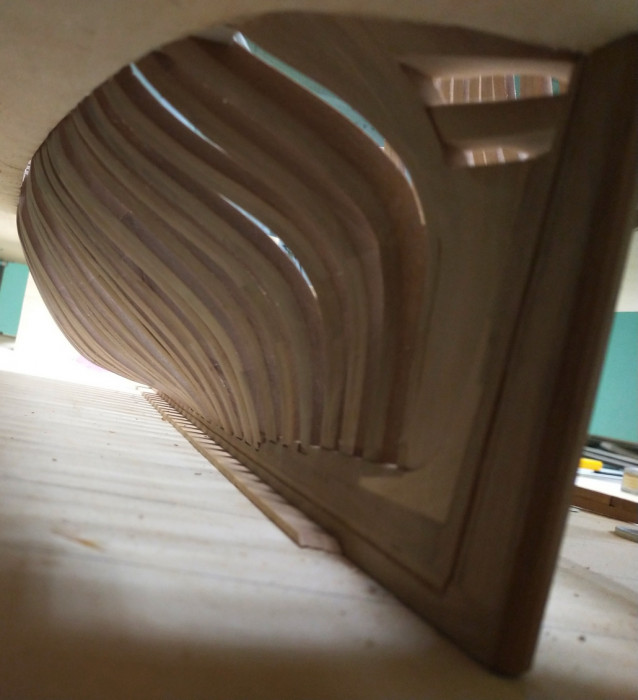

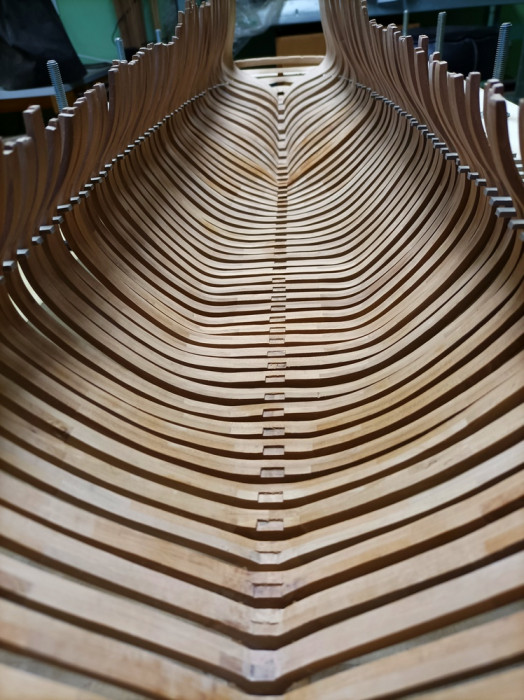

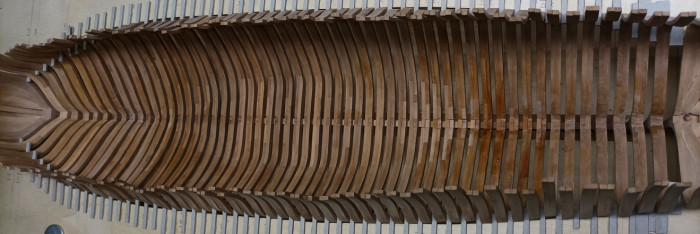

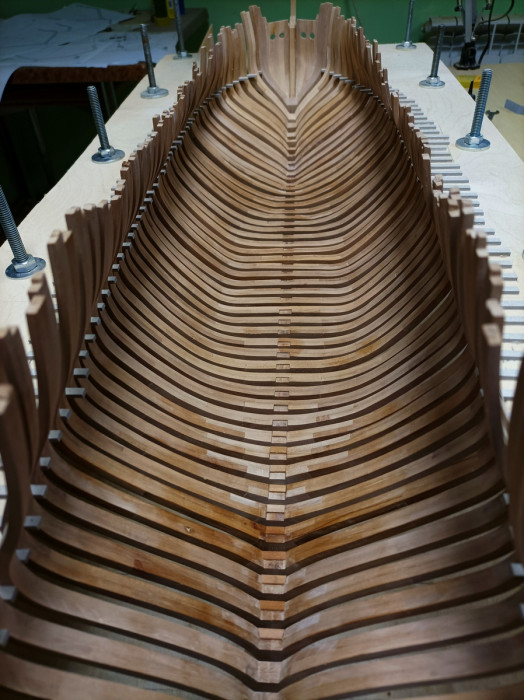

Wykonałem tytaniczną pracę. :) Wszystkie wręgi w liczbie sztuk 58 gotowe i wstępnie osadzone w stępce.
Teraz przede mną równie tytaniczna praca kołkowania każdej wręgi z osobna.
lr 090821 2.jpg
lr 090821 3.jpg
lr 090821 4.jpg
lr 090821 5.jpg
lr 090821 1.jpg
lr 090821 7.jpg
Załączniki
lr 090821 6.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
mati
Posty: 533
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Sosnowiec","desc":"","lat":"","lng":""}

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: mati »

Cześć Wojtek :)

Podziwiam... i to bardzo.
Wręgi wykonane pięknie.

Zapowiada się imponujący model.

Będziesz robił sam kadłub czy masz tyle miejsca, żeby robić maszty, reje i sznureczki? :lol:

Pozdrawiam i powodzenia ;)
The world is yours...
Awatar użytkownika
Borek
Posty: 352
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Borek »

Super! Zazdroszczę wolnego czasu. Ja przez 1,5 roku mam polowe wręg…
Pozdrawiam serdecznie Piotr
