Beagle Occre ref.12005 Scala 1:60

Opisy budowy jednostek żaglowych
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

Ciąg dalszy z budowy :) ale na początek parę patentów :)

Bloczki
W instrukcji jest często pokazywane wiązanie bloczków na tzw supełek.
W większej skali modelarze starają się raczej odwzorować oryginalne wiązania ale w tych mniejszych
skalach jak tu czasami się nie da.
Ja podszedłem inaczej gdzieś podpatrzyłem "sznurowanie bloczków" na tzw skręcanie nici i wg mnie jest to lepszy efekt
Na zdjęciach poniżej

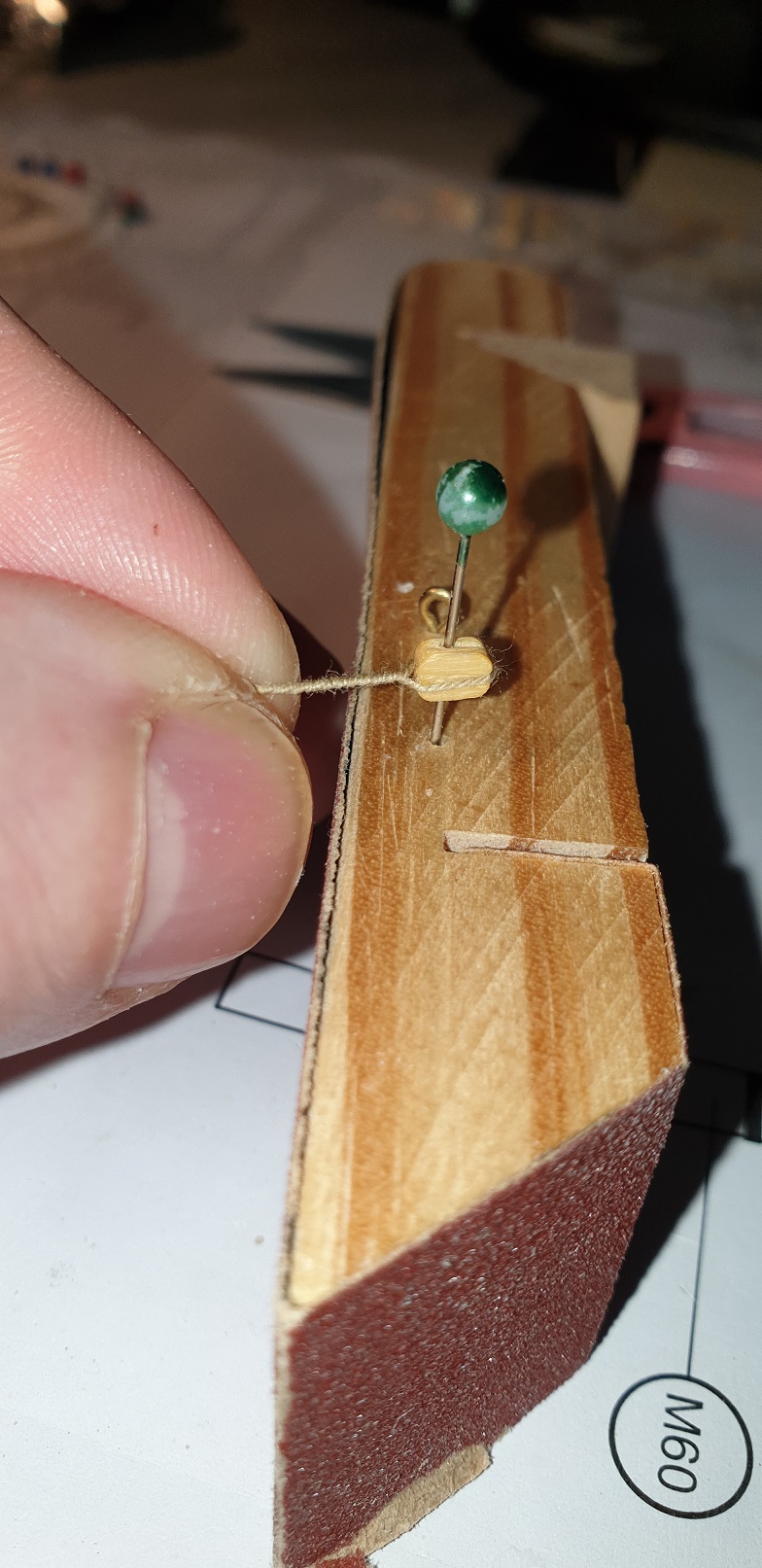

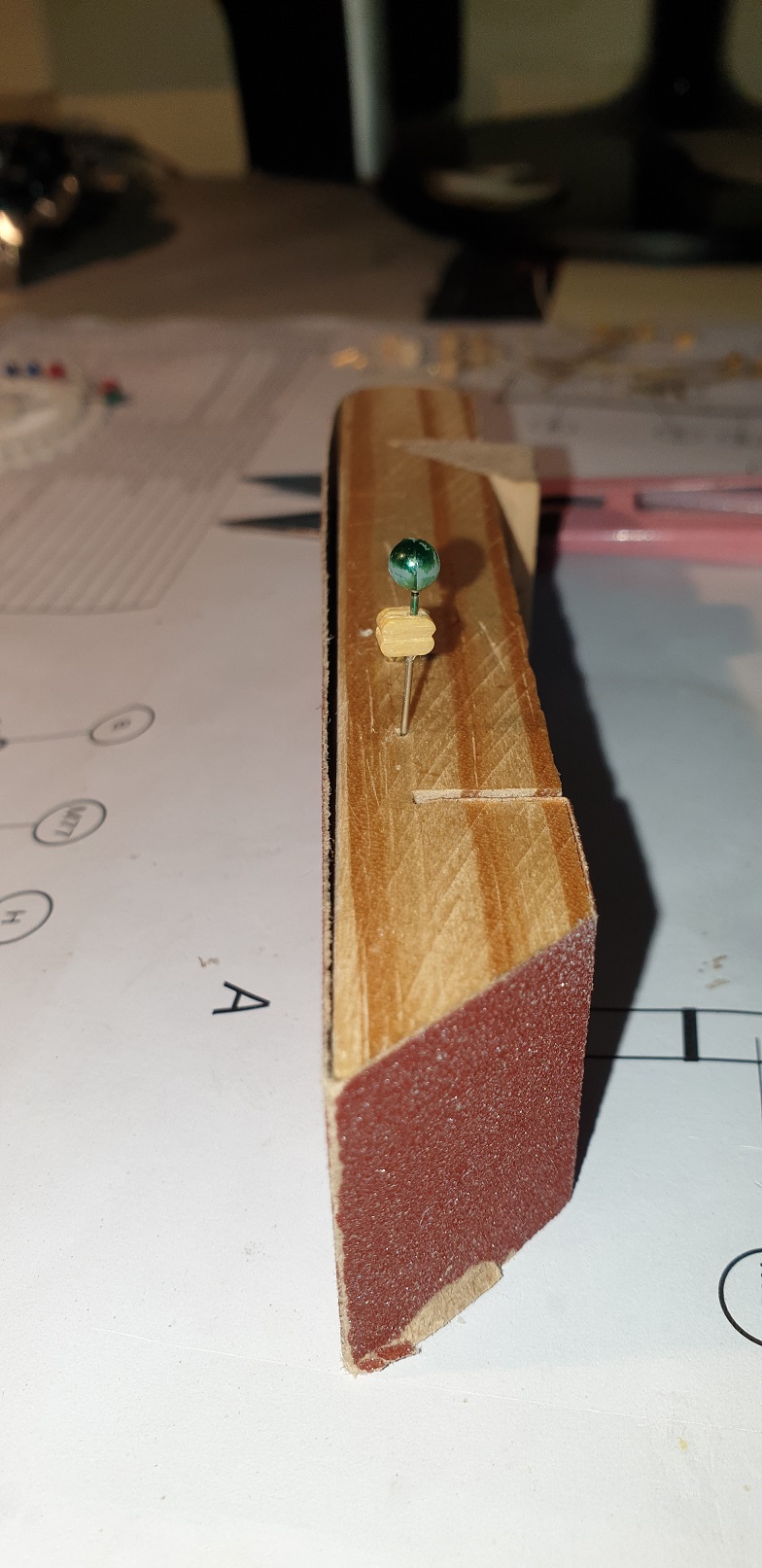

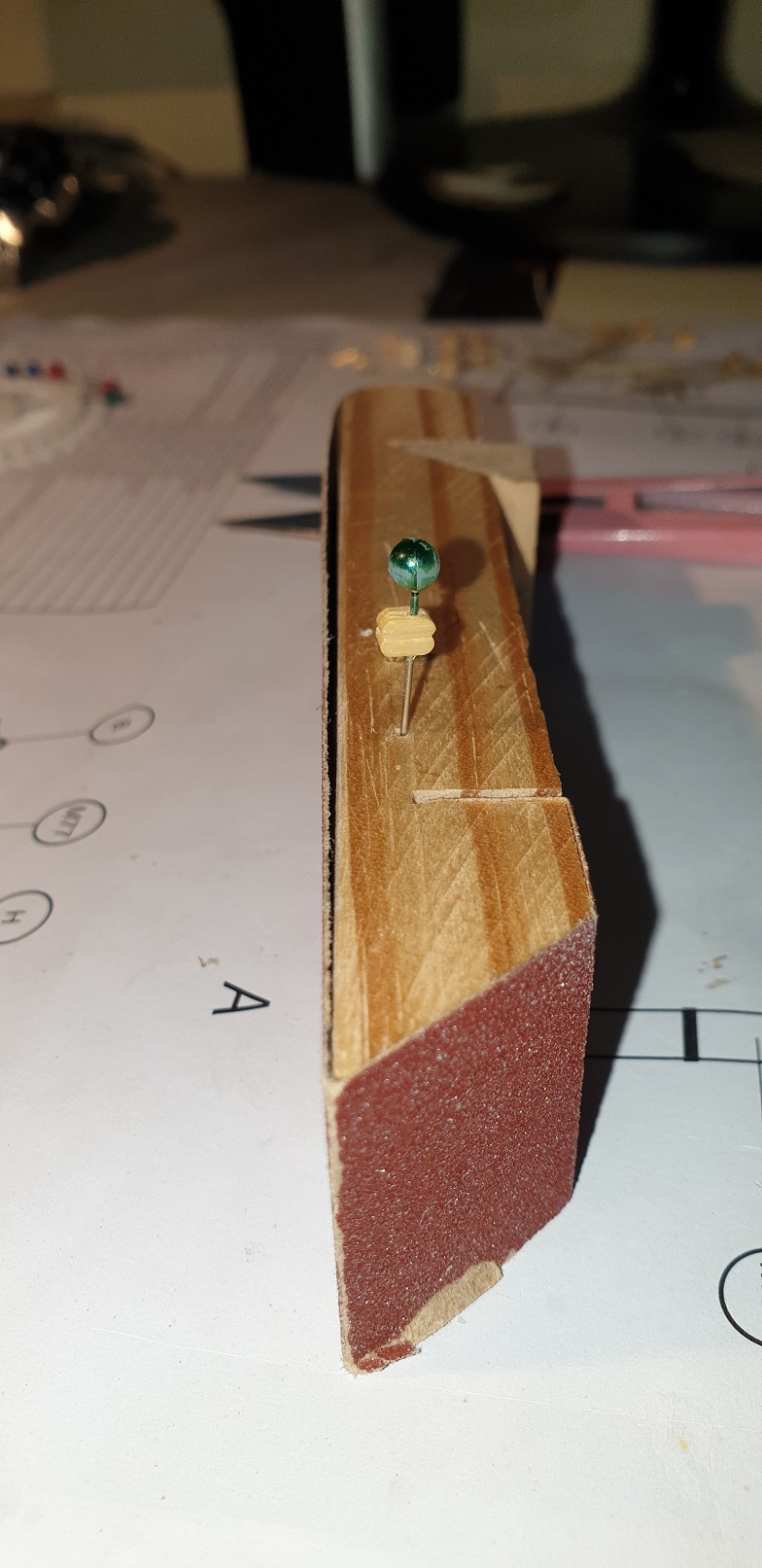

Mocuje bloczek szpilka potem oplatam go nicią i skręcam potem na okolu 1 mm od bloczka kapkę kleju który skleja skręconą nic i jednocześni ją do bloczku
Drugi
Jak pisałem na innym moim poście

https://www.koga.net.pl/forum/16/47482. ... 973#p88973

brakło mi listewek okrągłych 3mm.
Zamówiłem w znalezionym sklepie ale czas realizacji dopiero na 1 lutego.
W związku z tym ze zostały mi listewki 6 mm musiałem coś wymyślić żeby z nich zrobić 3mm.
Niestety nie mam mini tokarki ale wymyśliłem coś co pozwoliło mi zrobić listewki 3mm i zakończyć cale omasztowanie okrętu

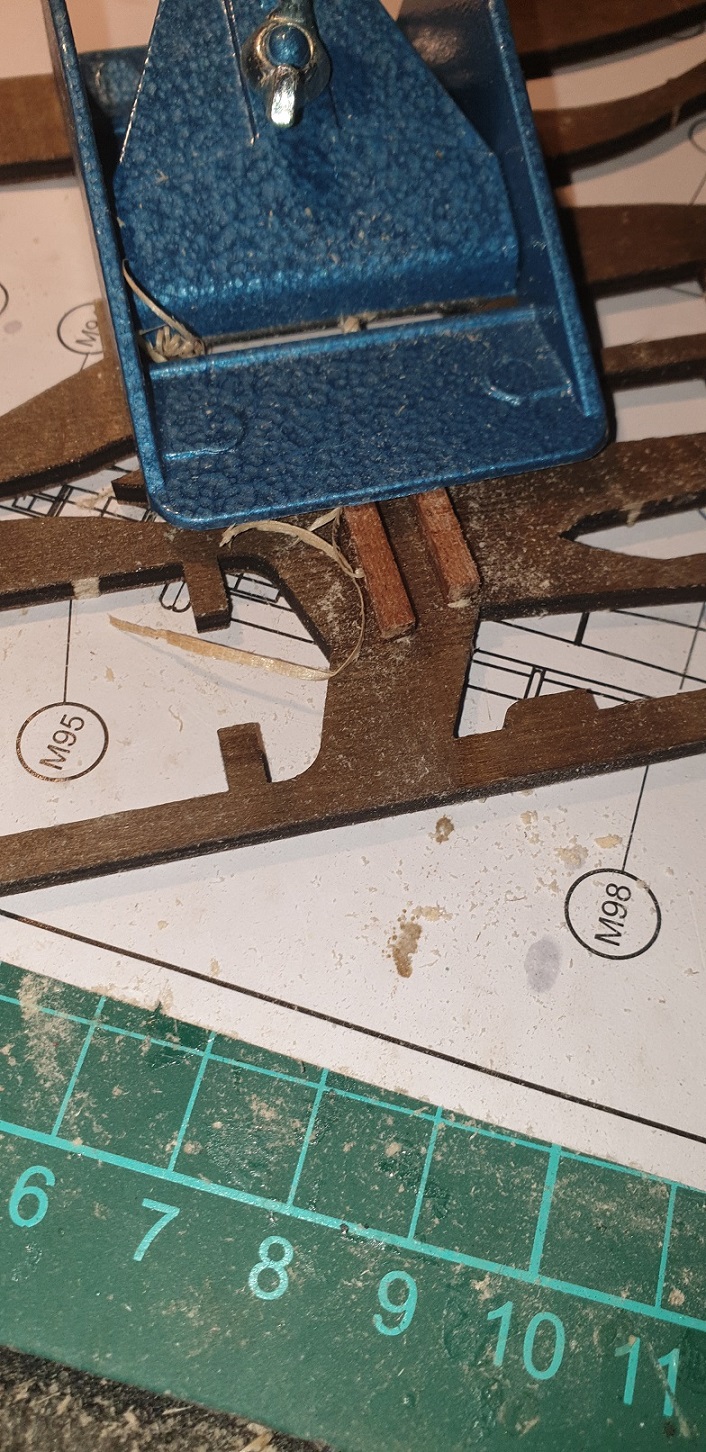

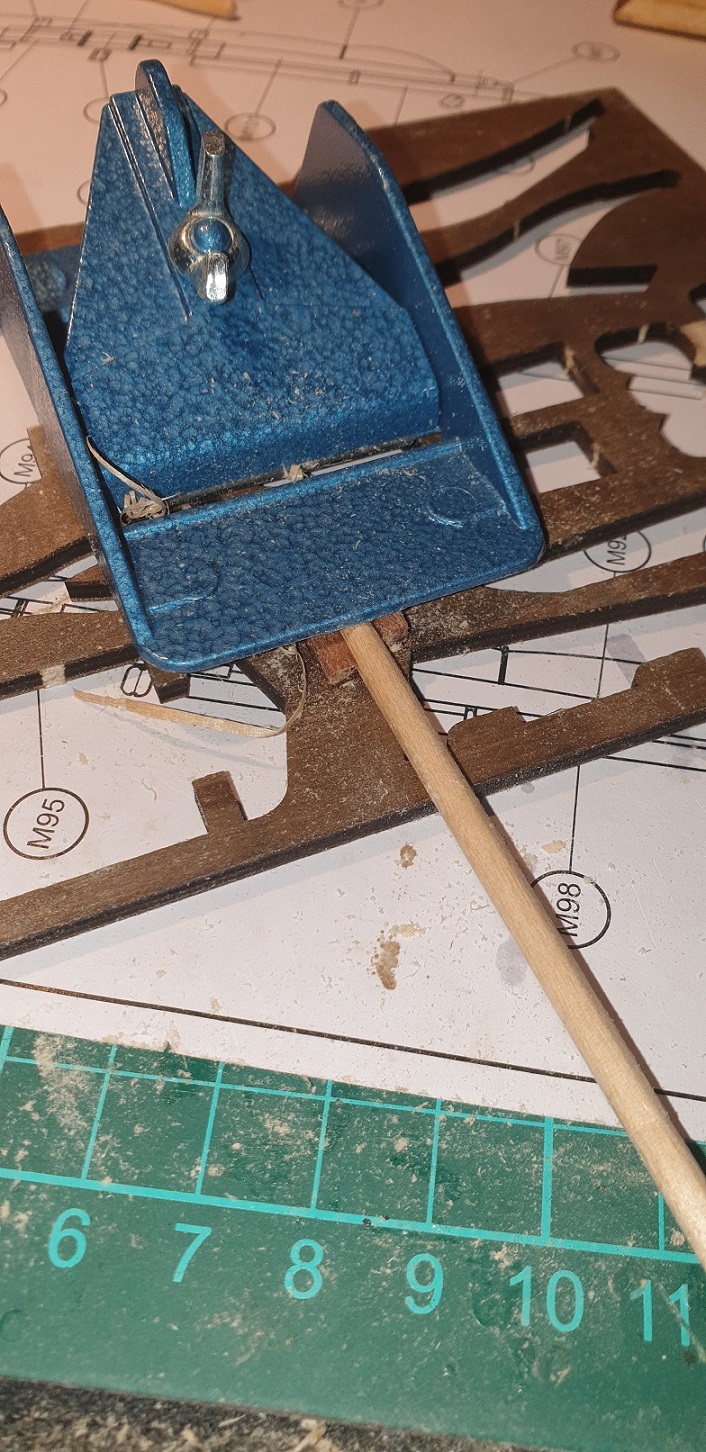

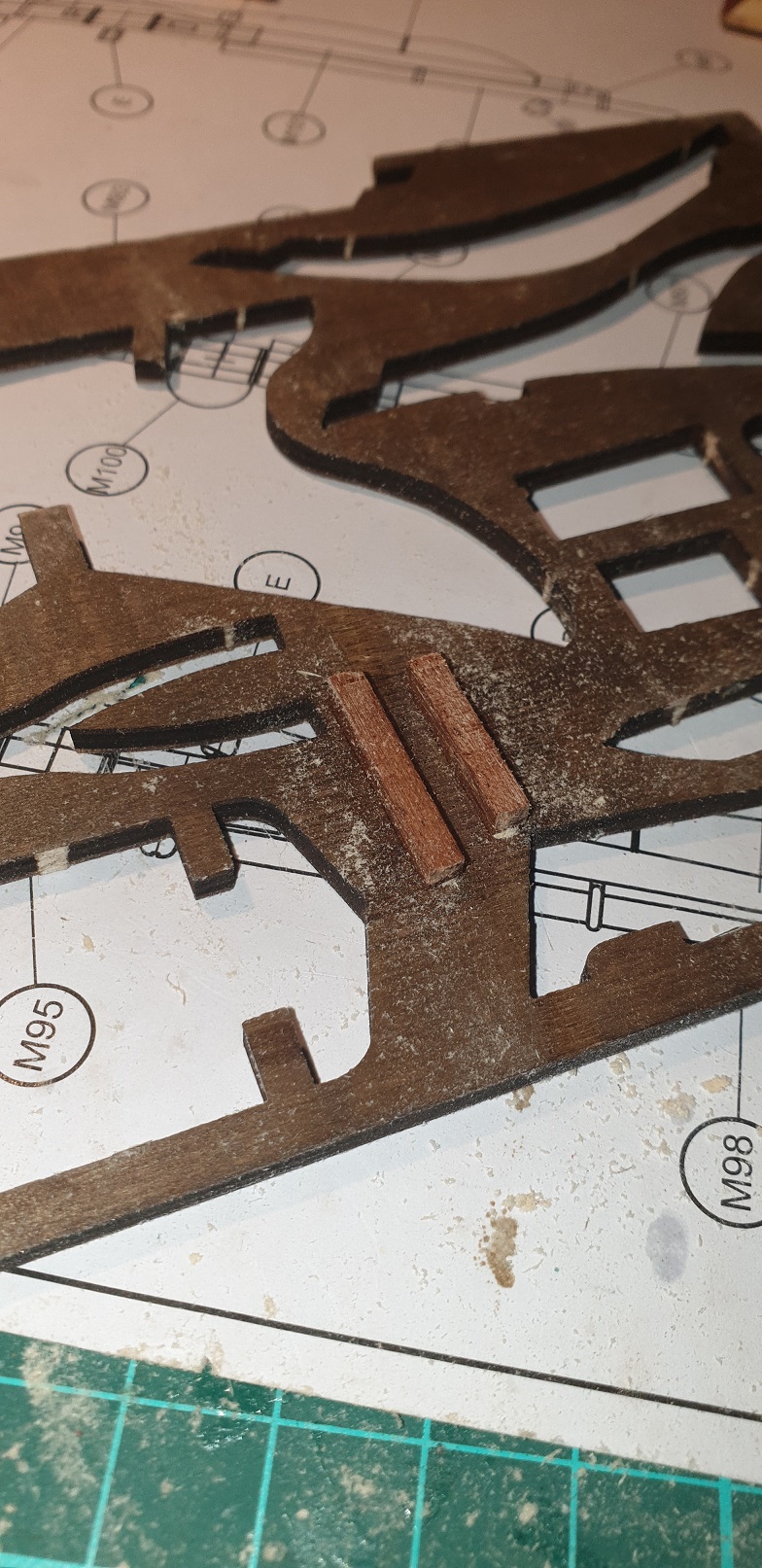

na kawałku sklejki przykleiłem dwie kantówki 3x3 z sapeli
na nich położyłem strug i przeciągałem pod nim listewkę obracając nią aż strug się oparł na listewkach
jak już nie zbierał drewna to potem papierkiem ściernym i wyszło idealnie :)
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

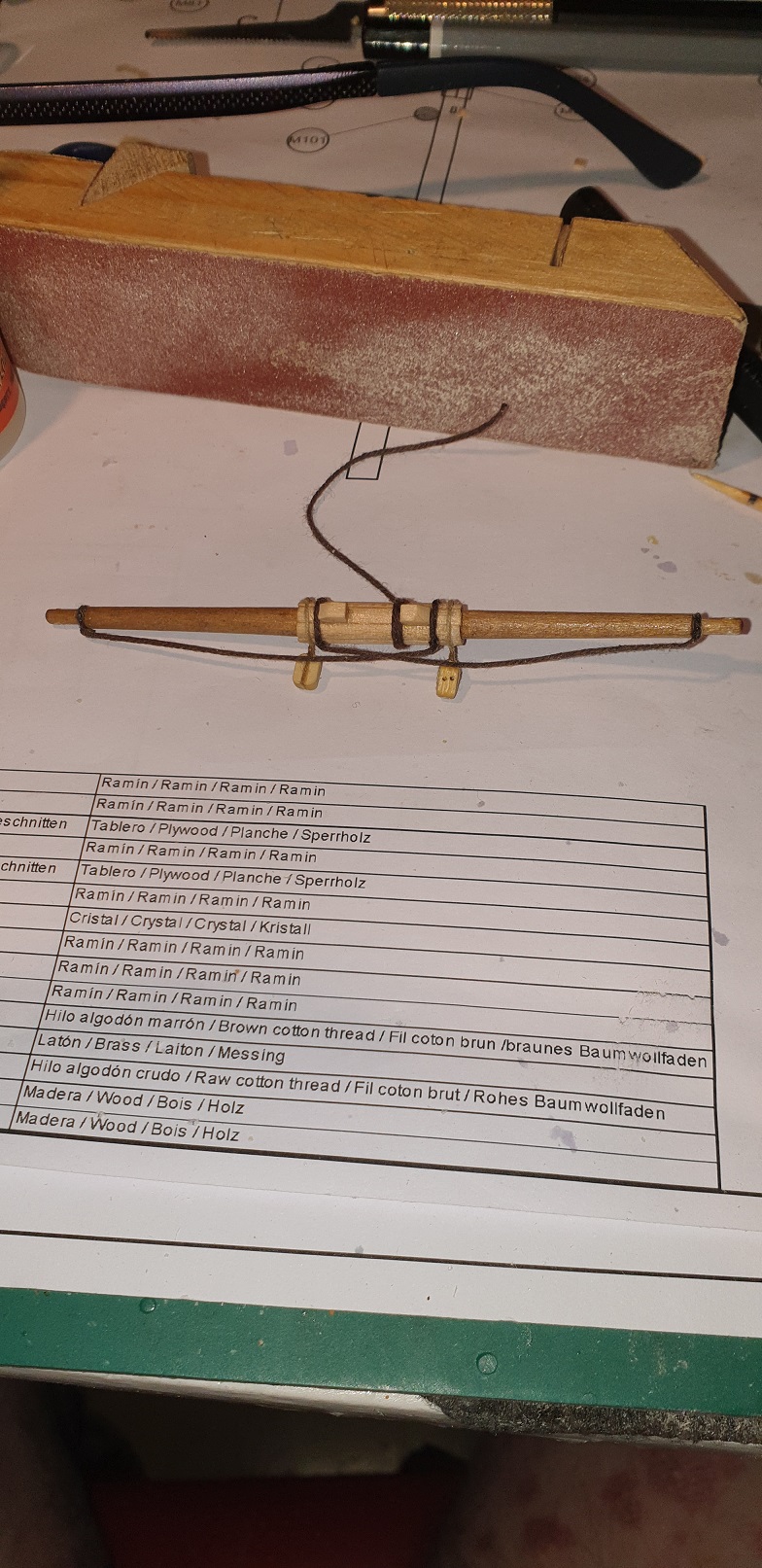

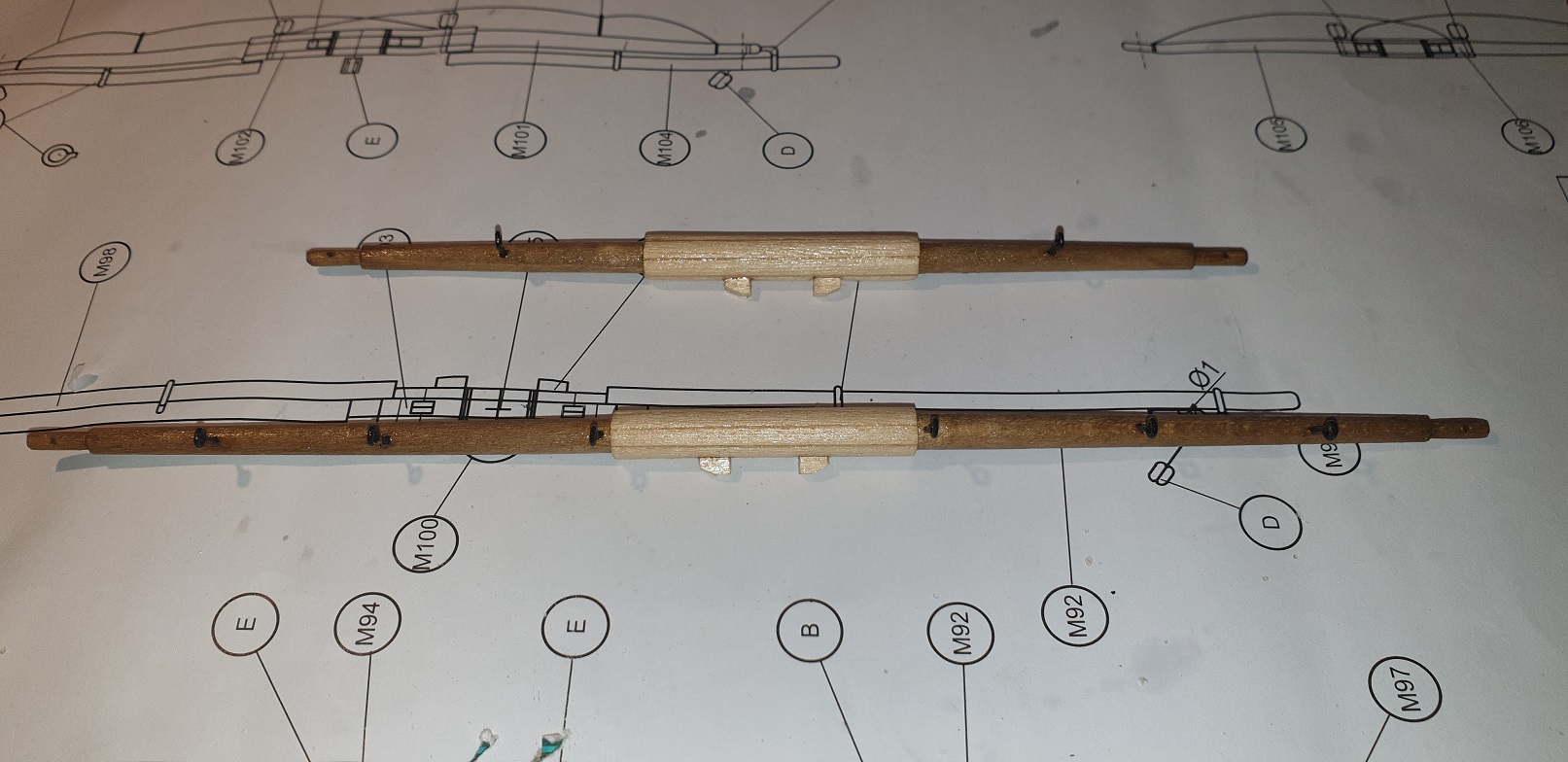

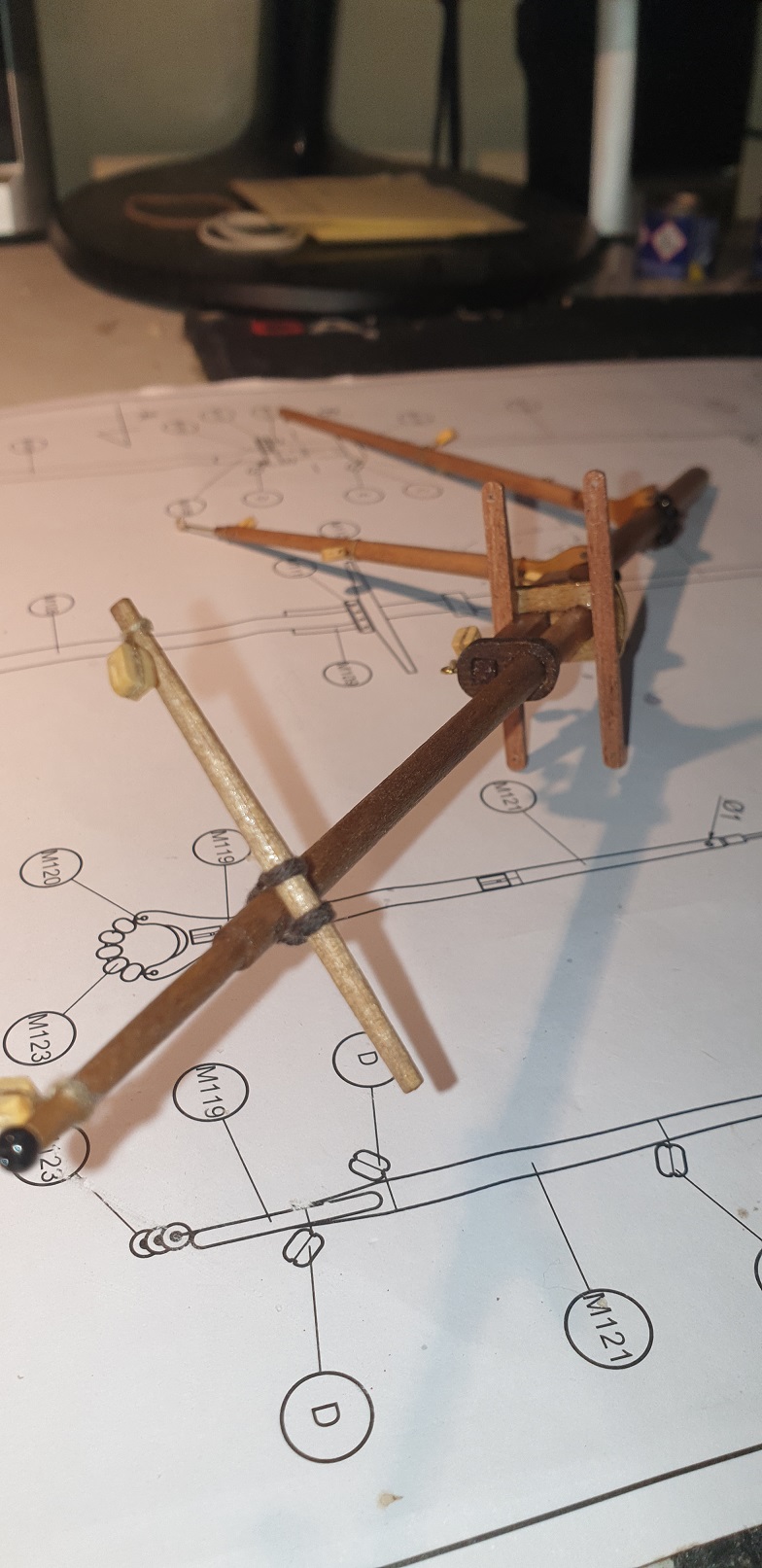

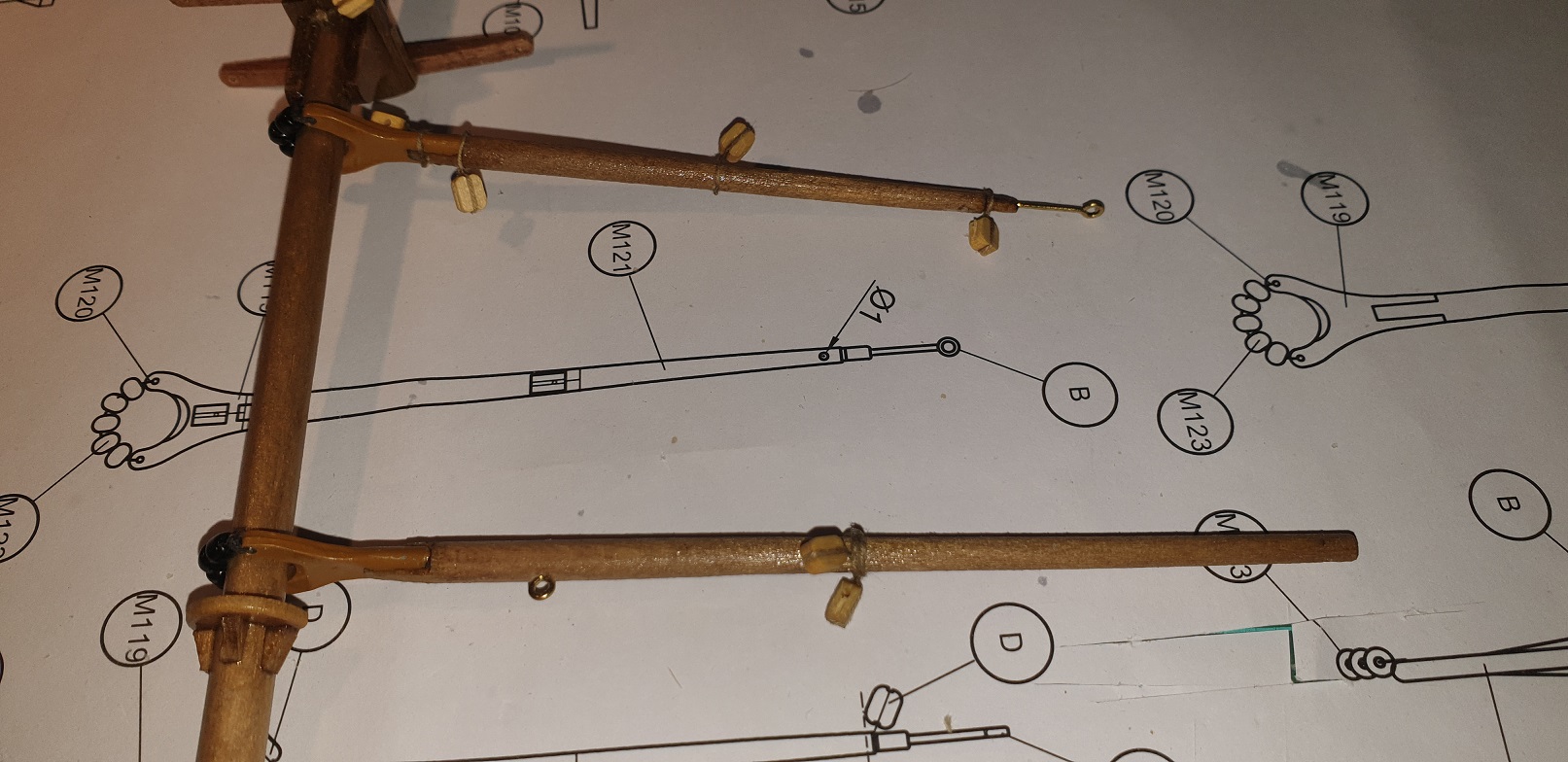

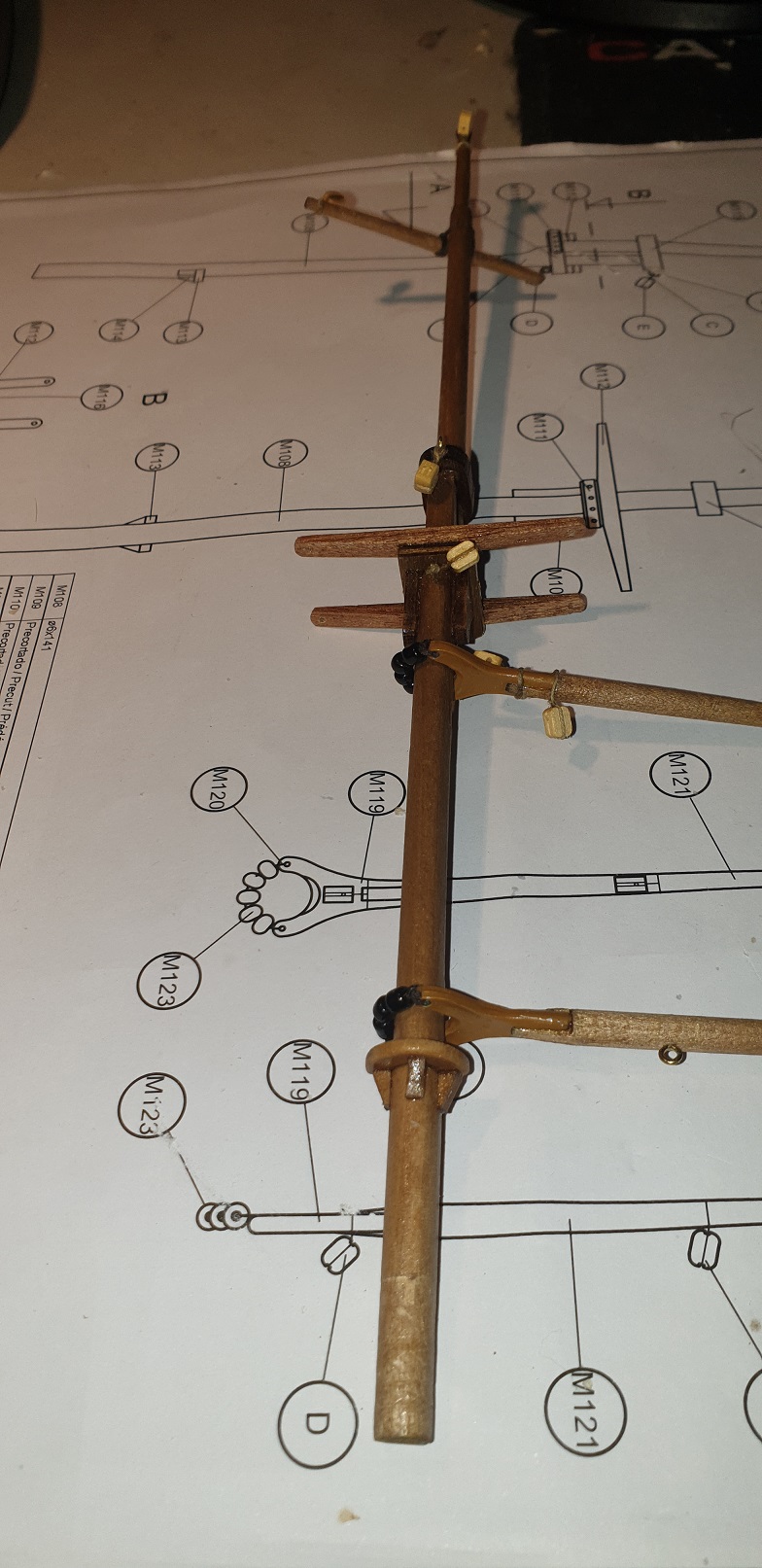

Besanmast
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

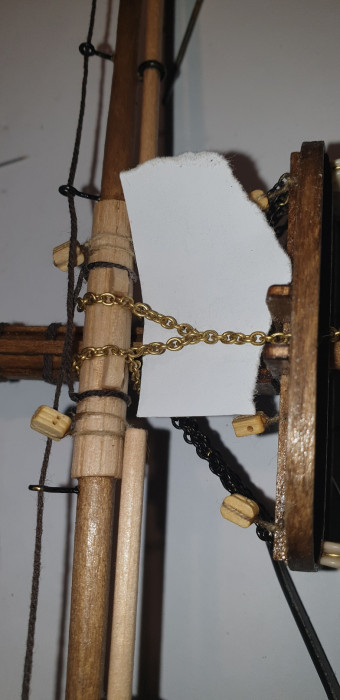

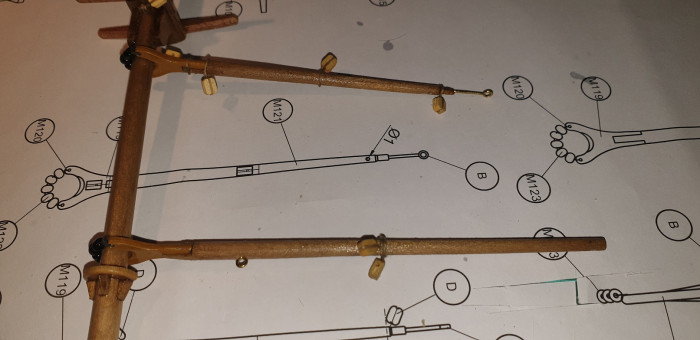

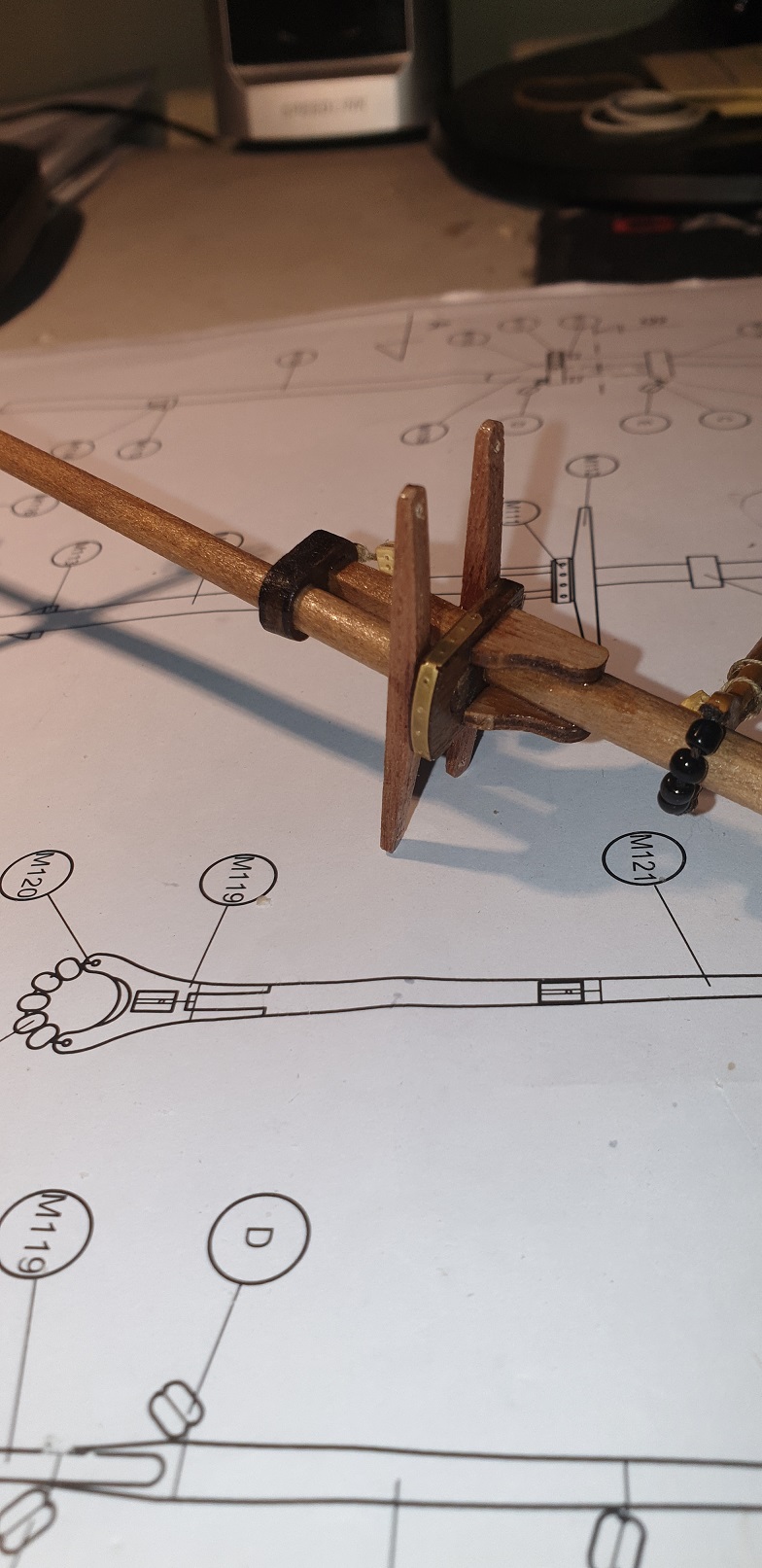

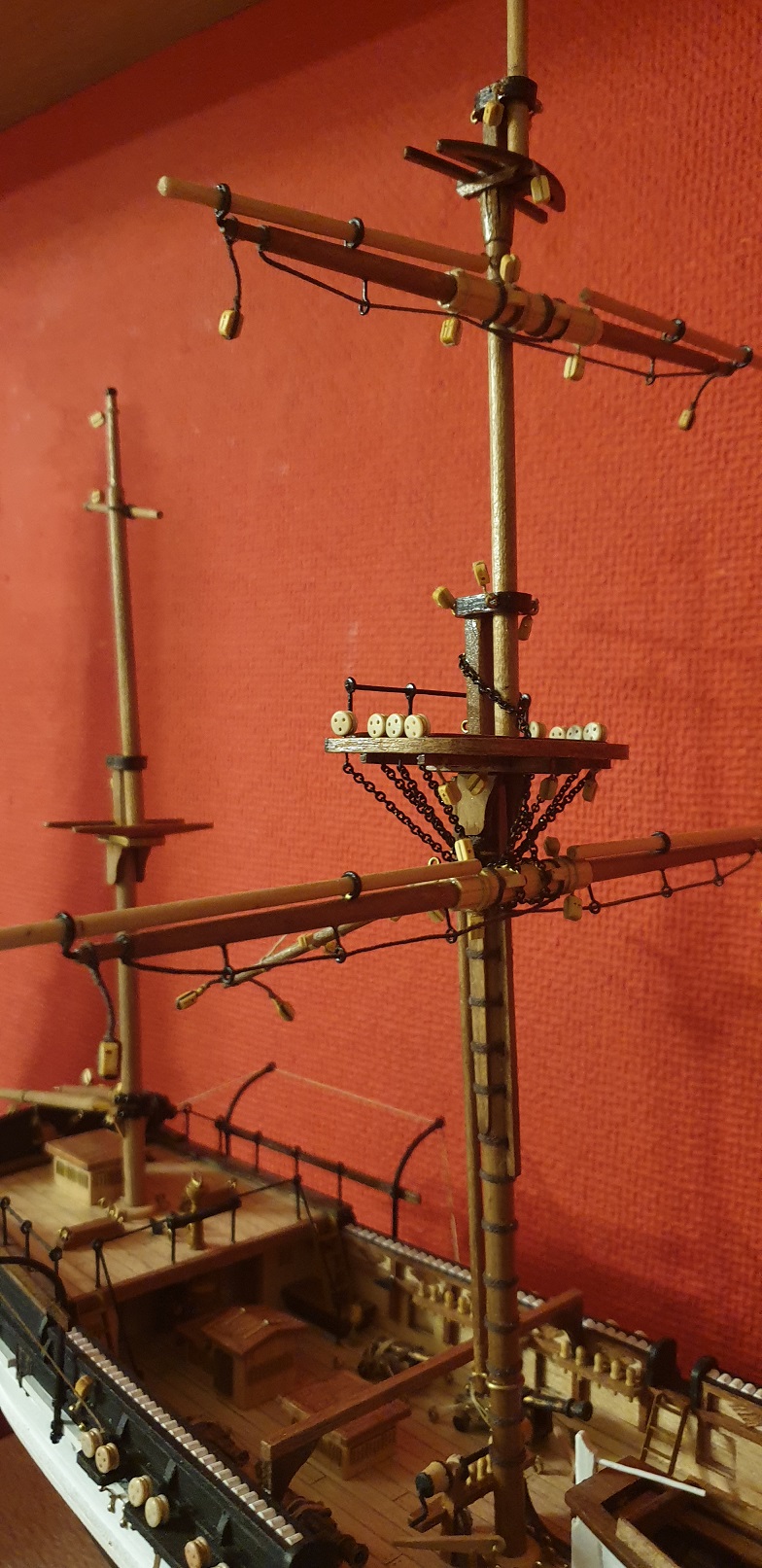

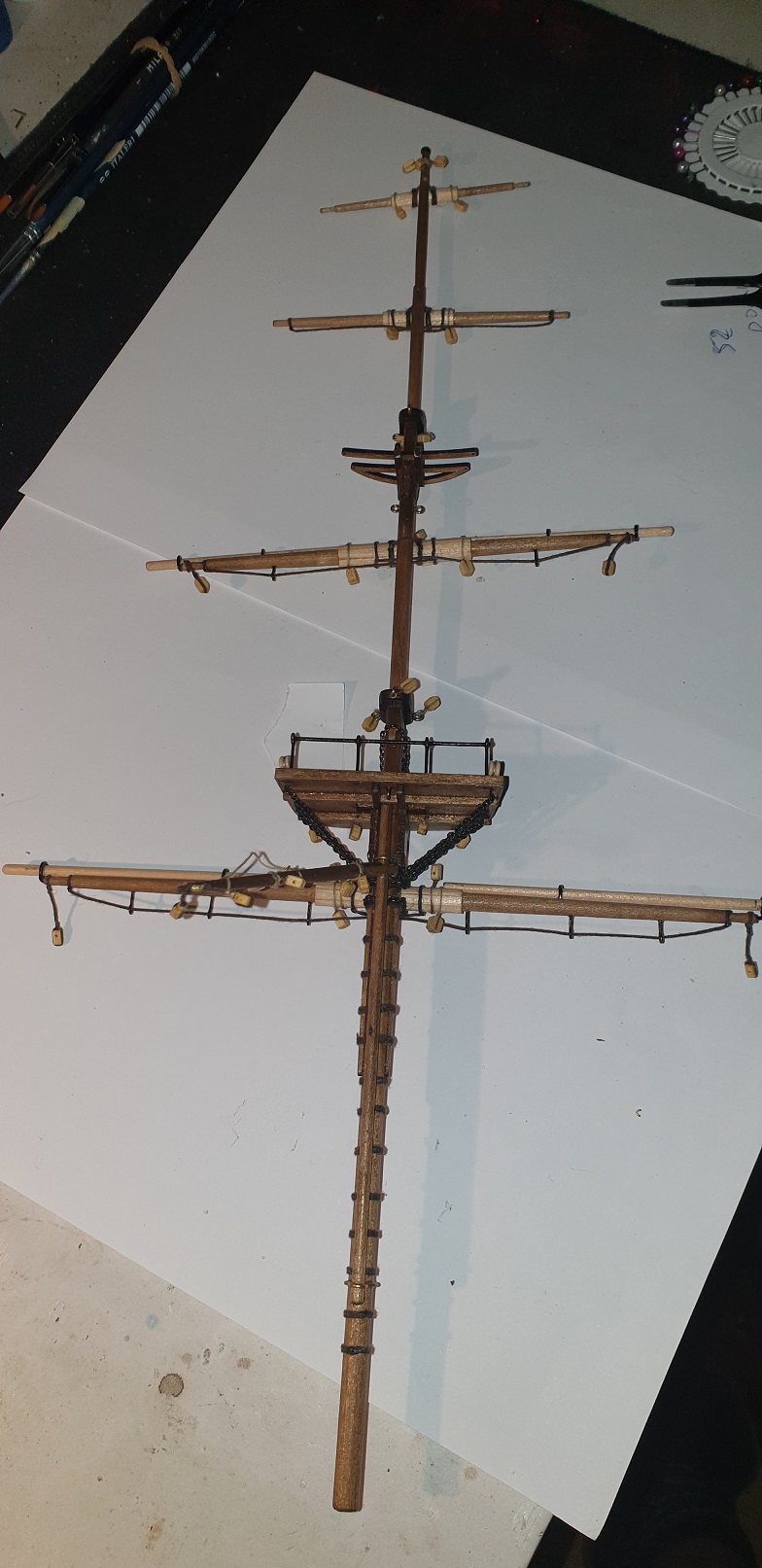

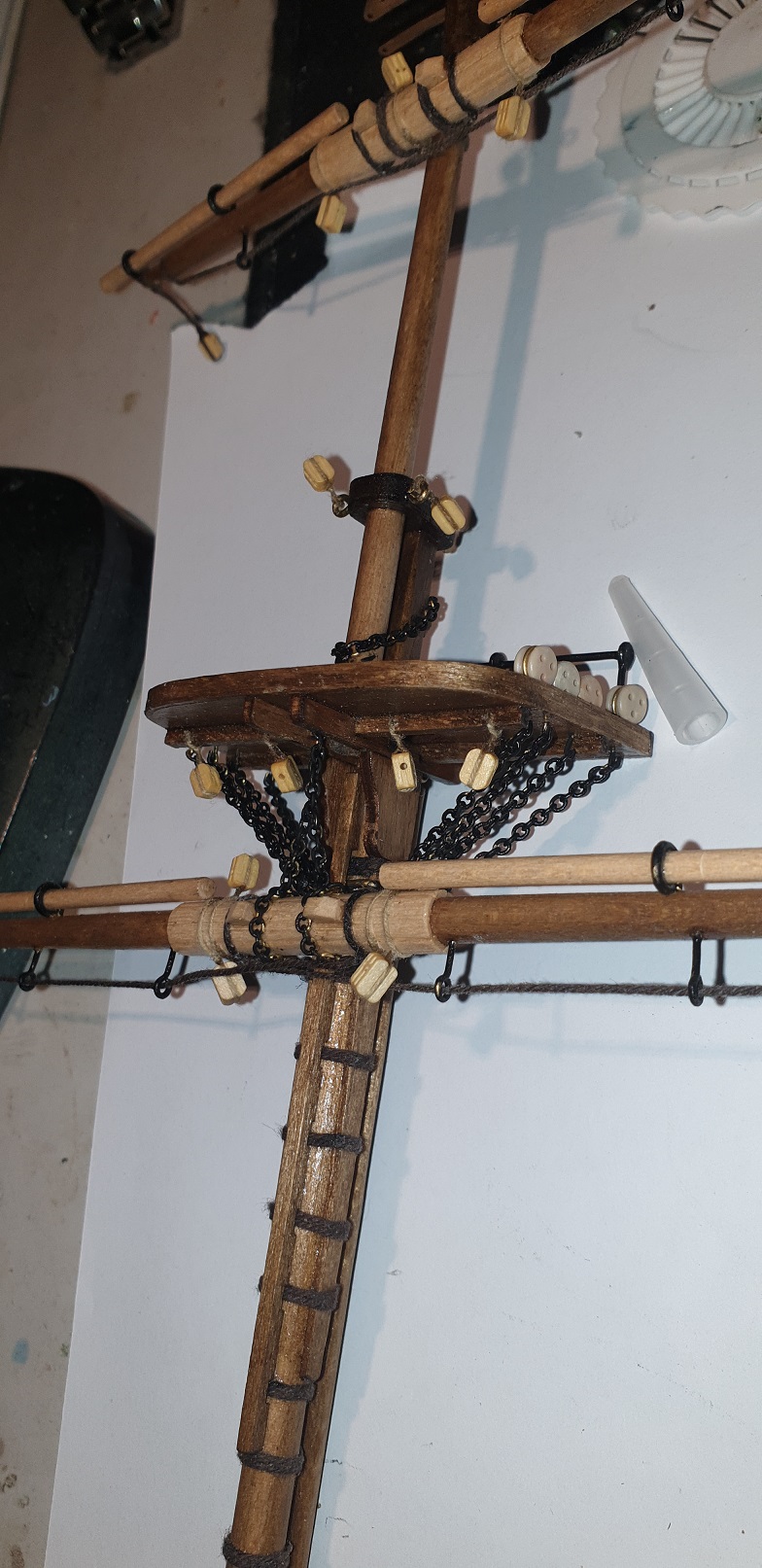

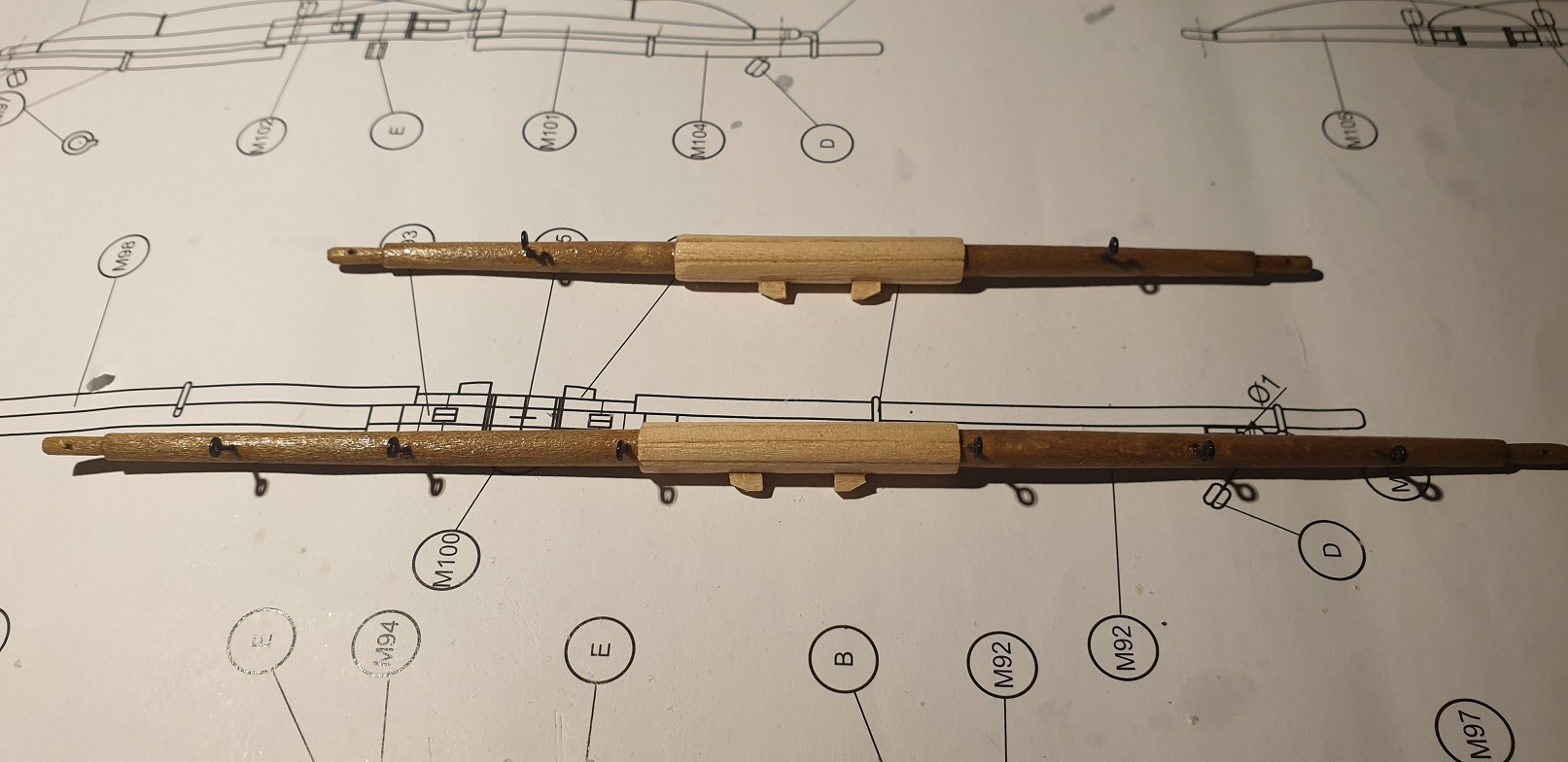

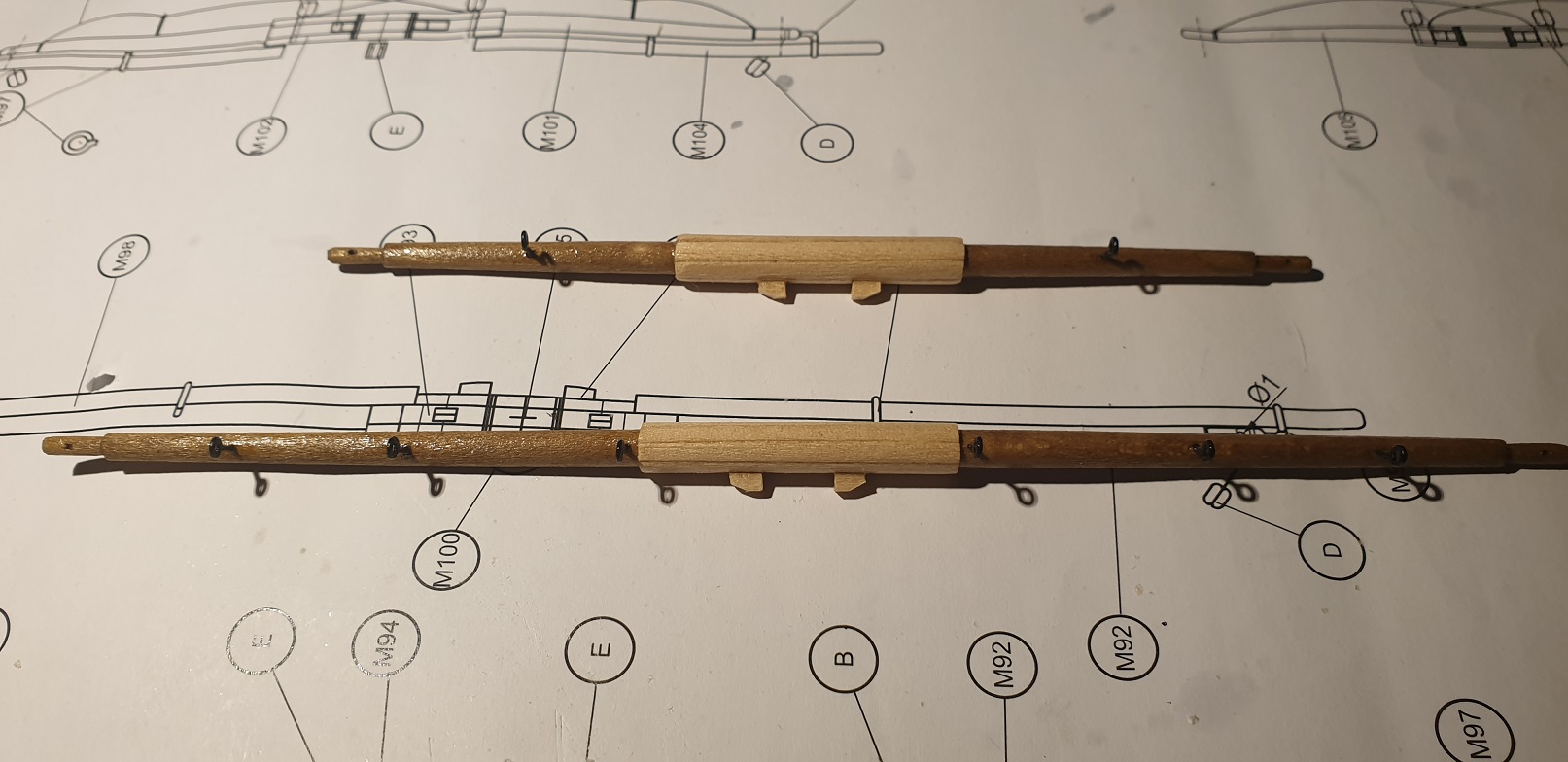

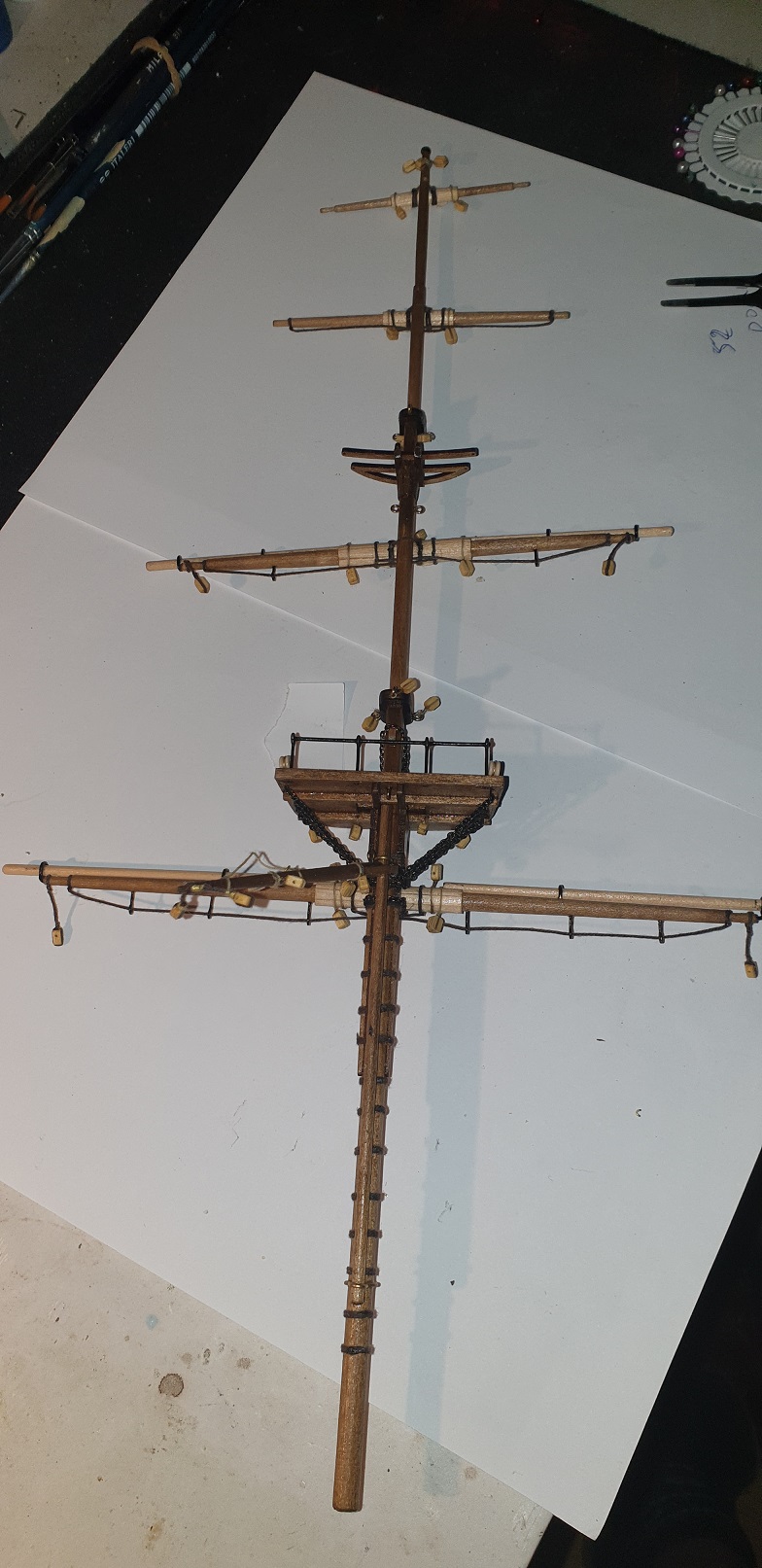

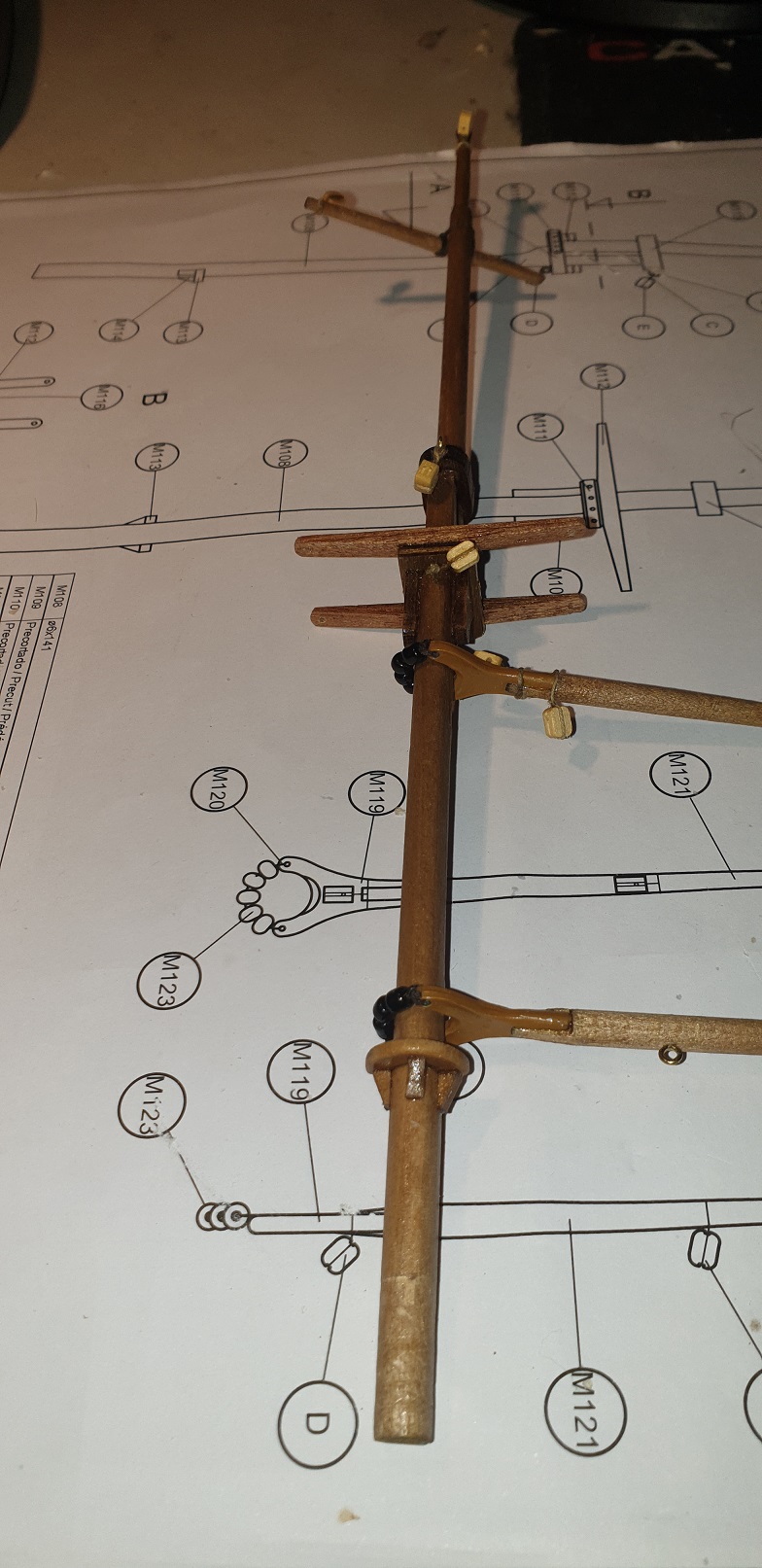

Main mast

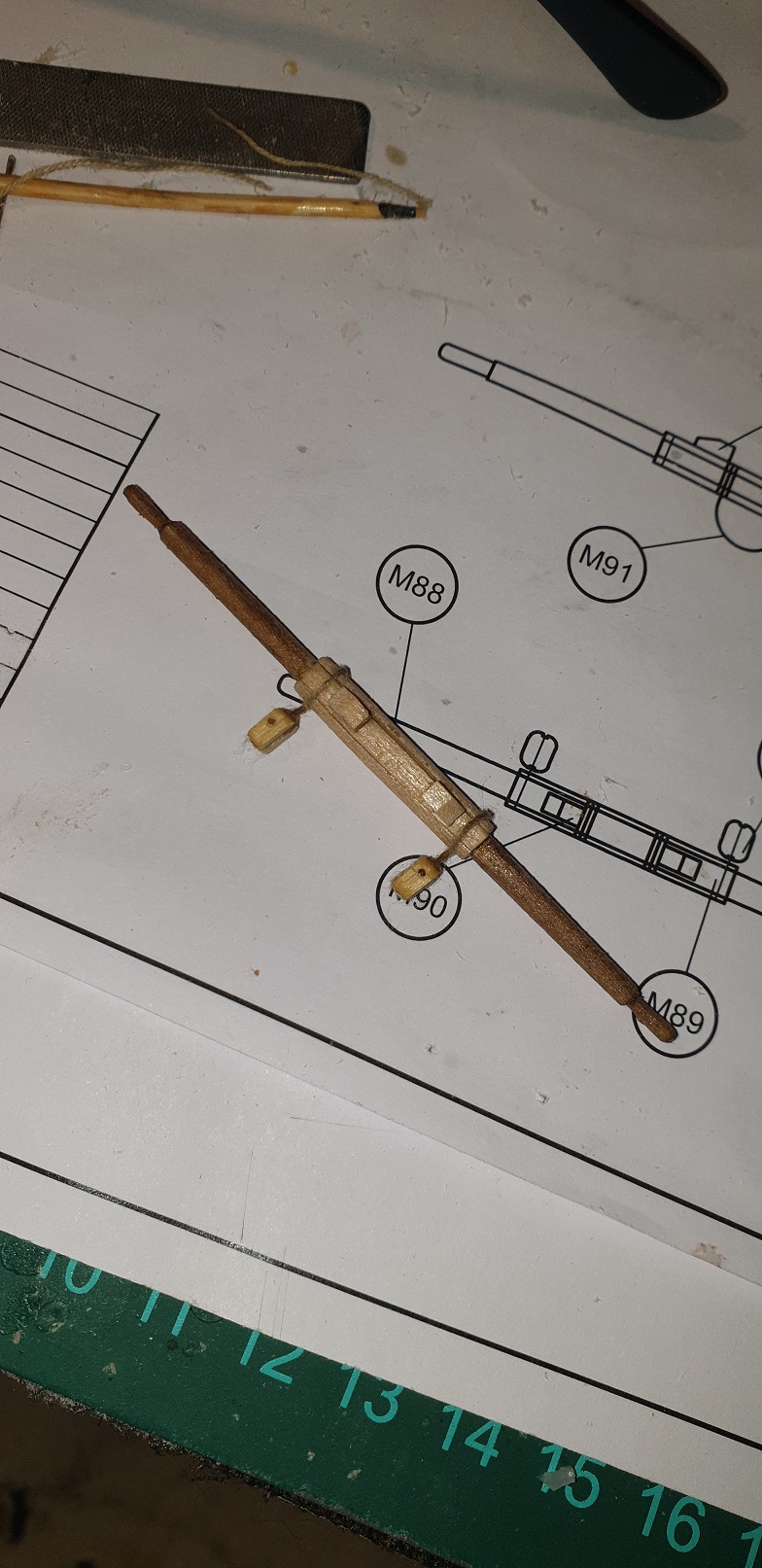

tutaj specyficzne mocowanie głównej reji .
Tak samo jak przy pierwszym maszcie. trochę trzeba się było pomęczyć bo nie chciałem tego wiązać nitka
oczka nie są zgrzewane wiec można je było rozgiąć i troche ekwilibrystyki pęsetami i się udało :)
nie miałem płynu do oksydacji trochę poczerniłem farbą.
wiem ze oksydacja daje lepszy efekt ale o płynach dowiedziałem się stosunkowo nie dawno.
Jak na mój pierwszy model cały czas się uczę
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

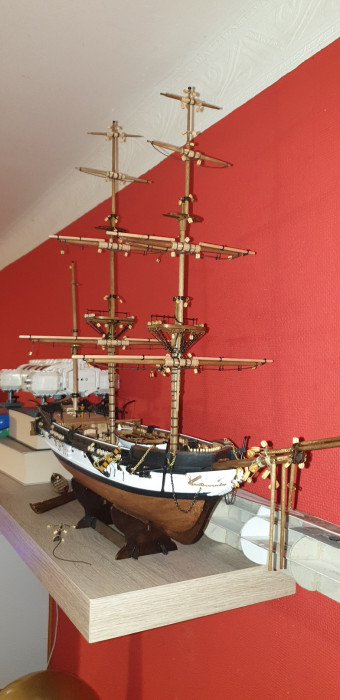

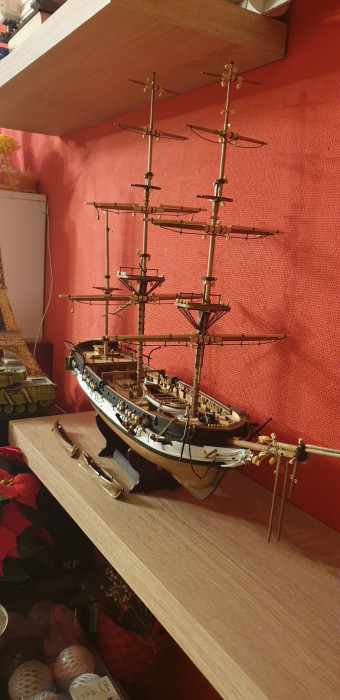

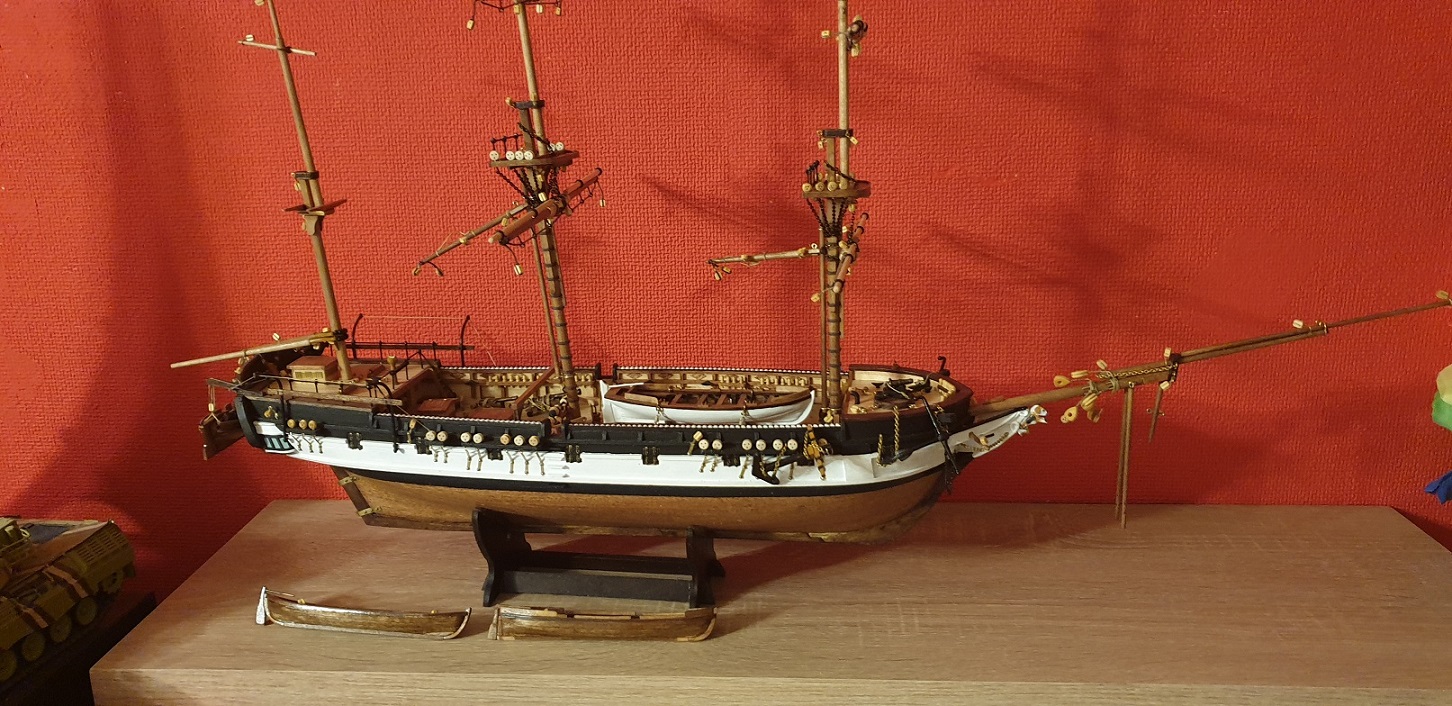

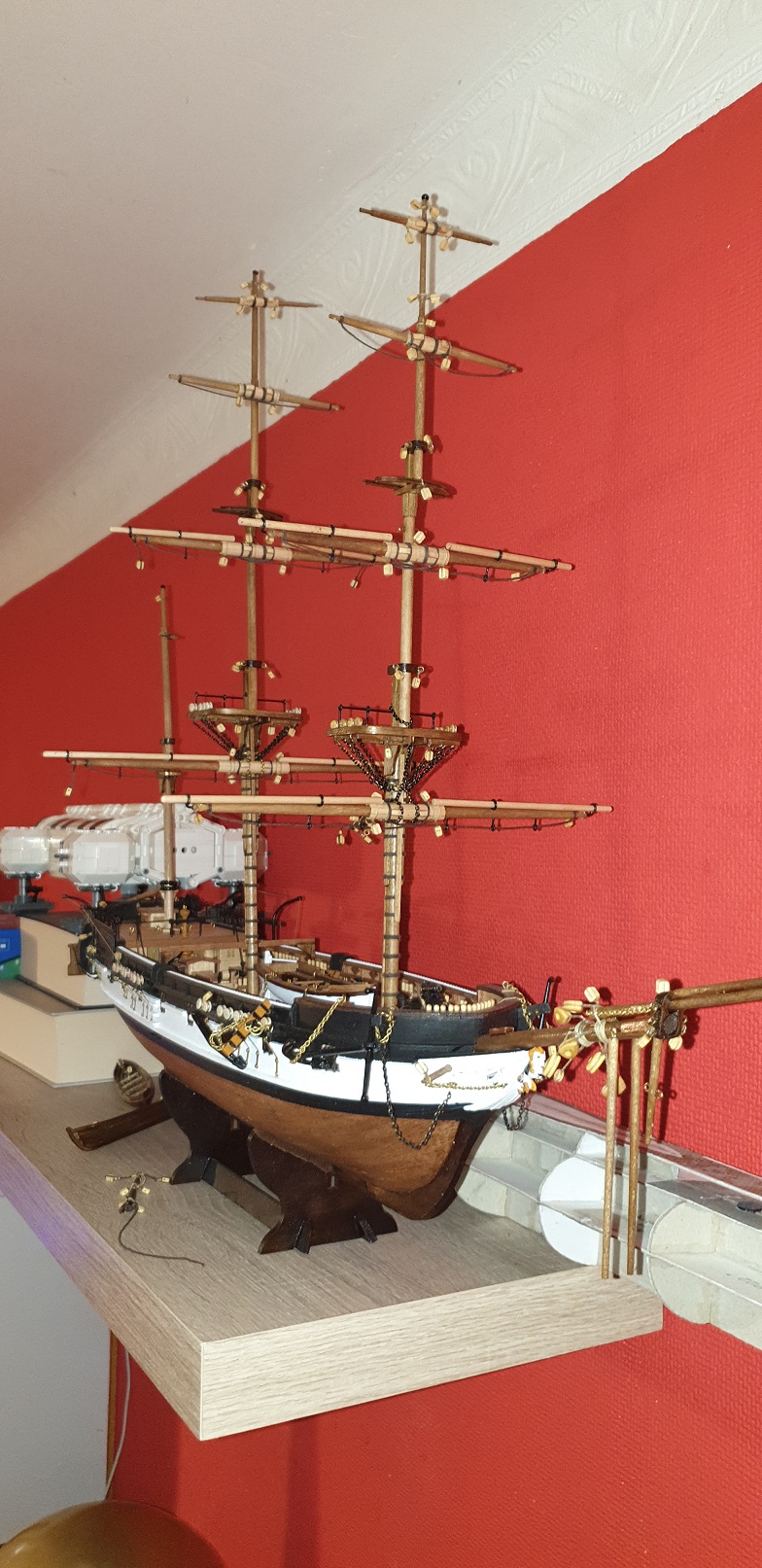

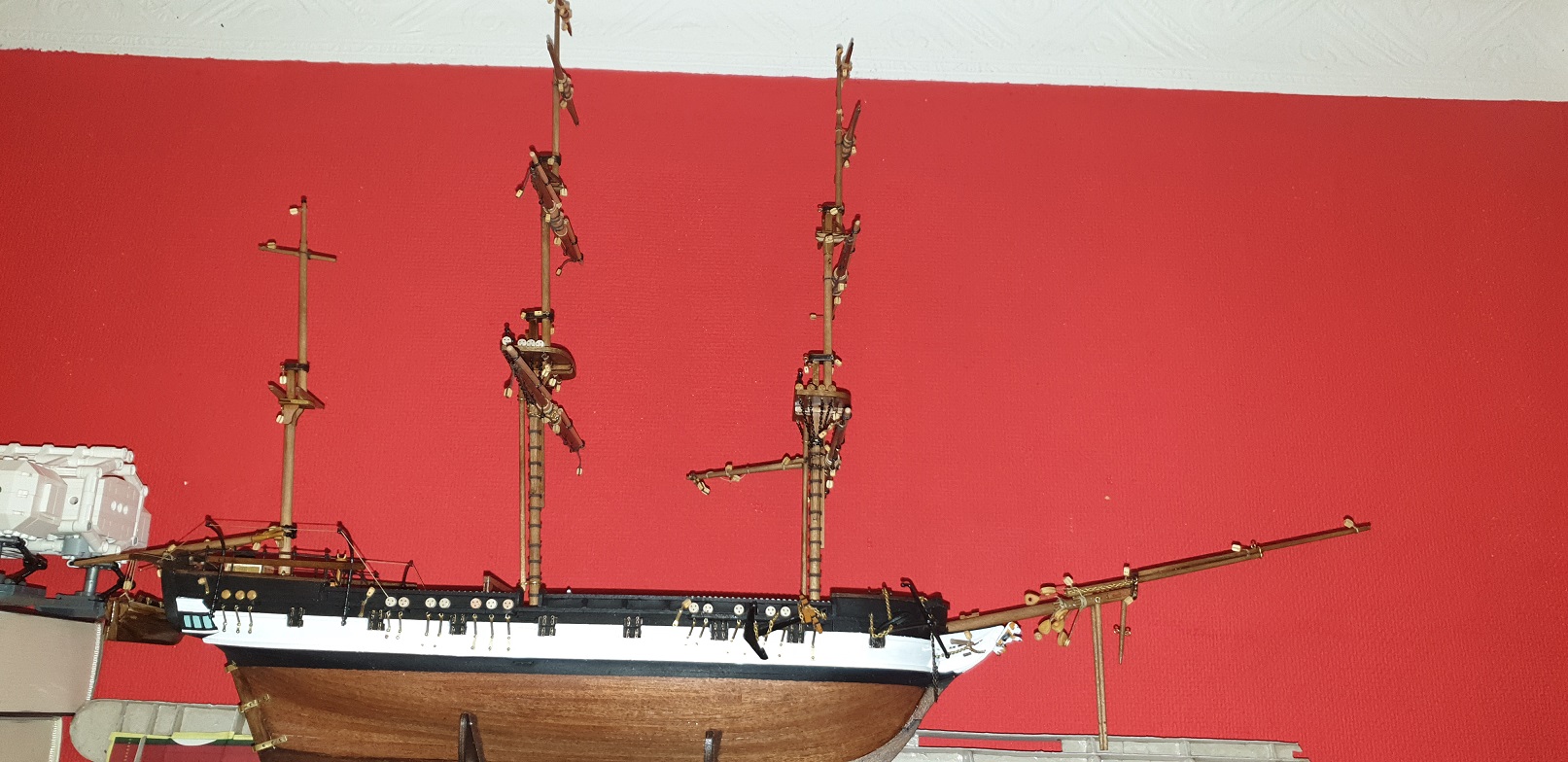

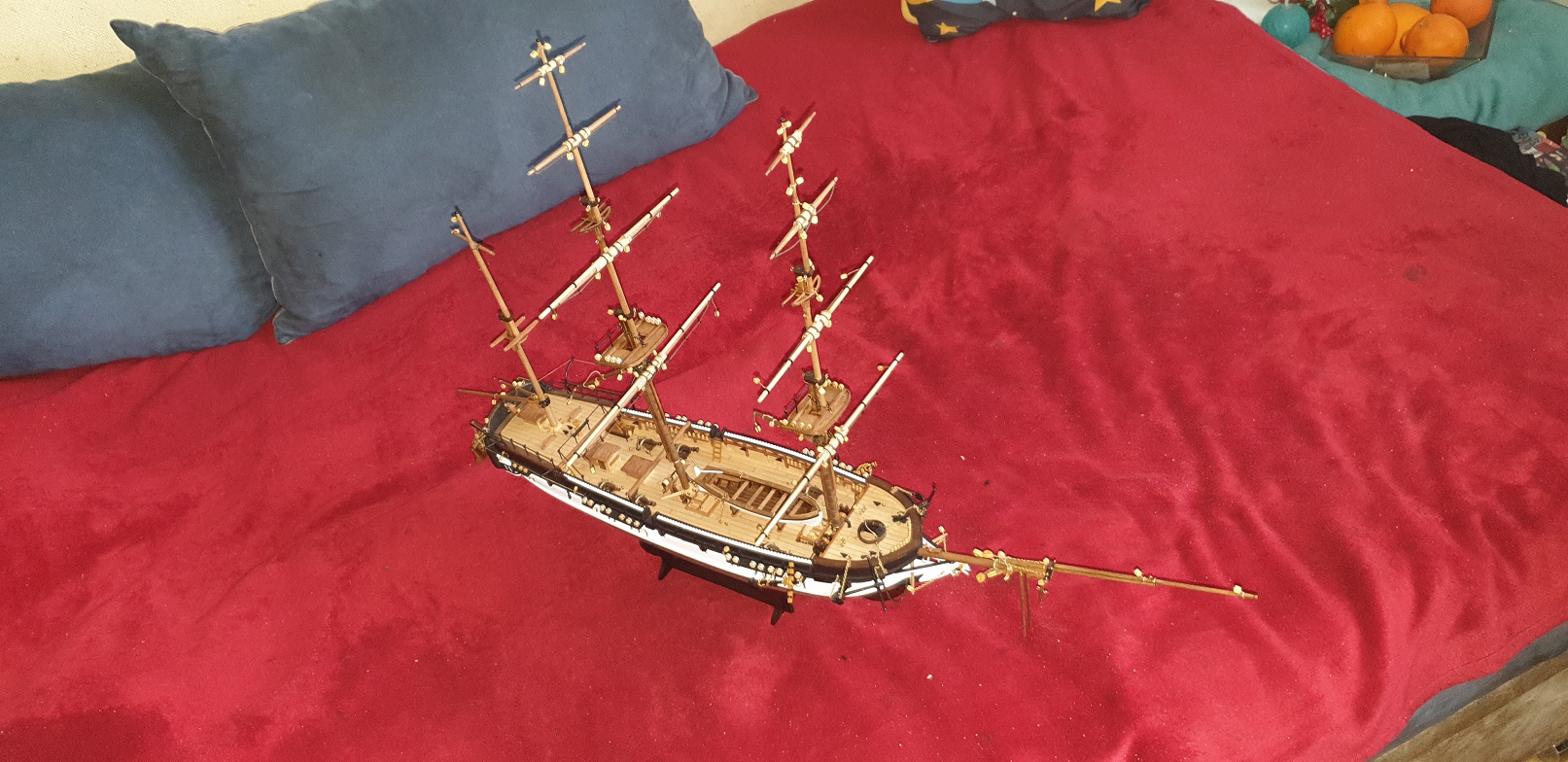

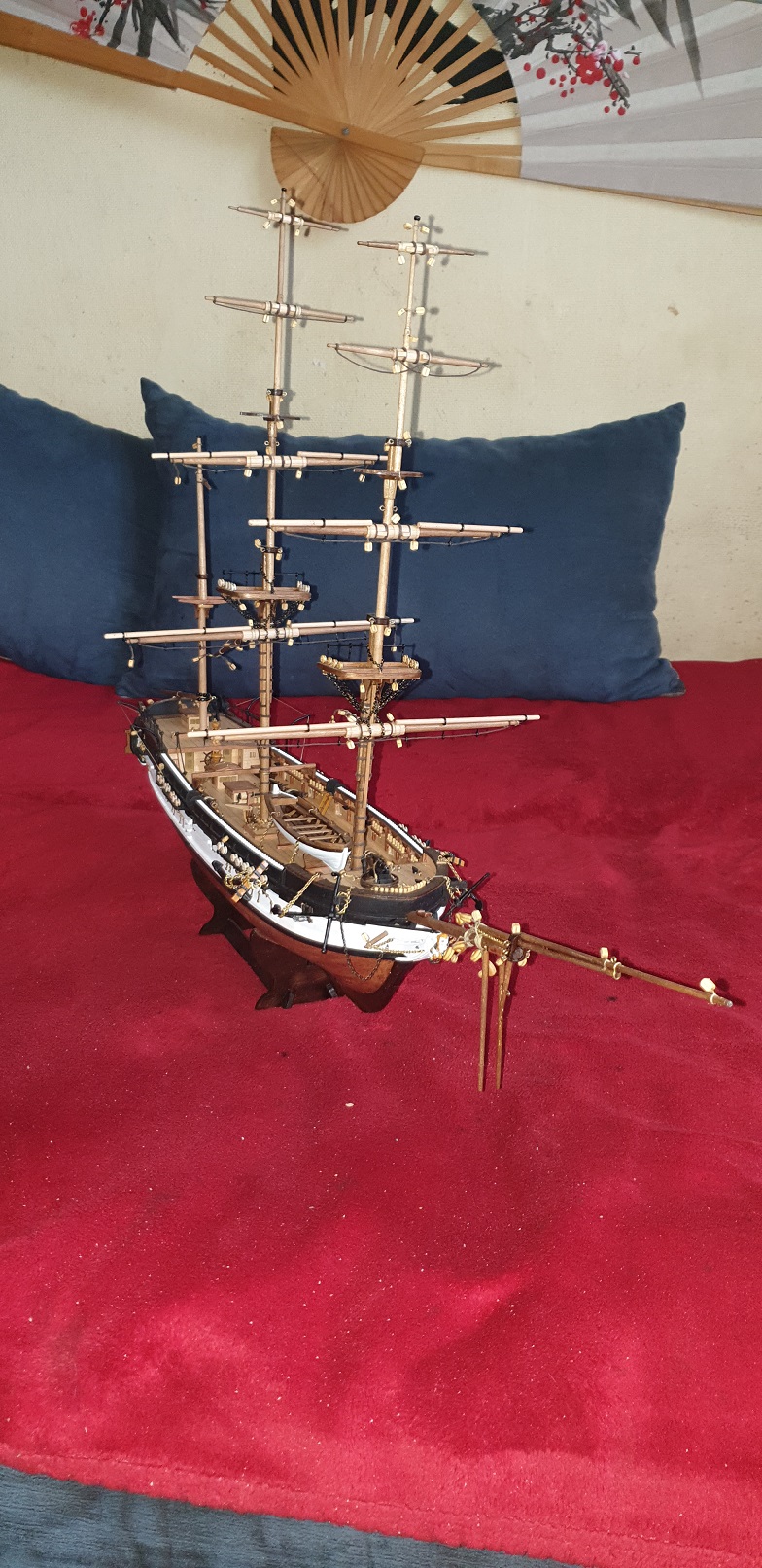

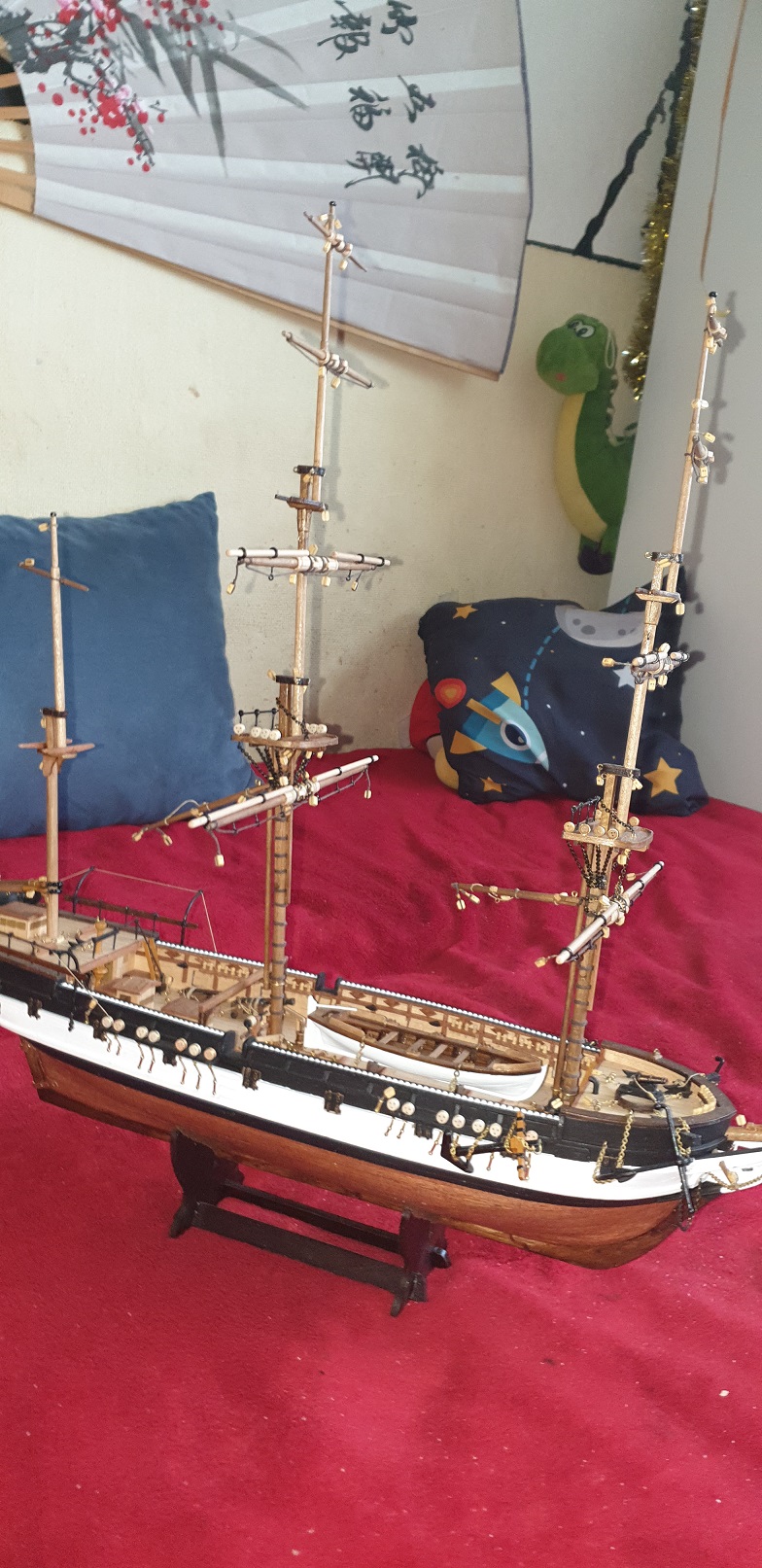

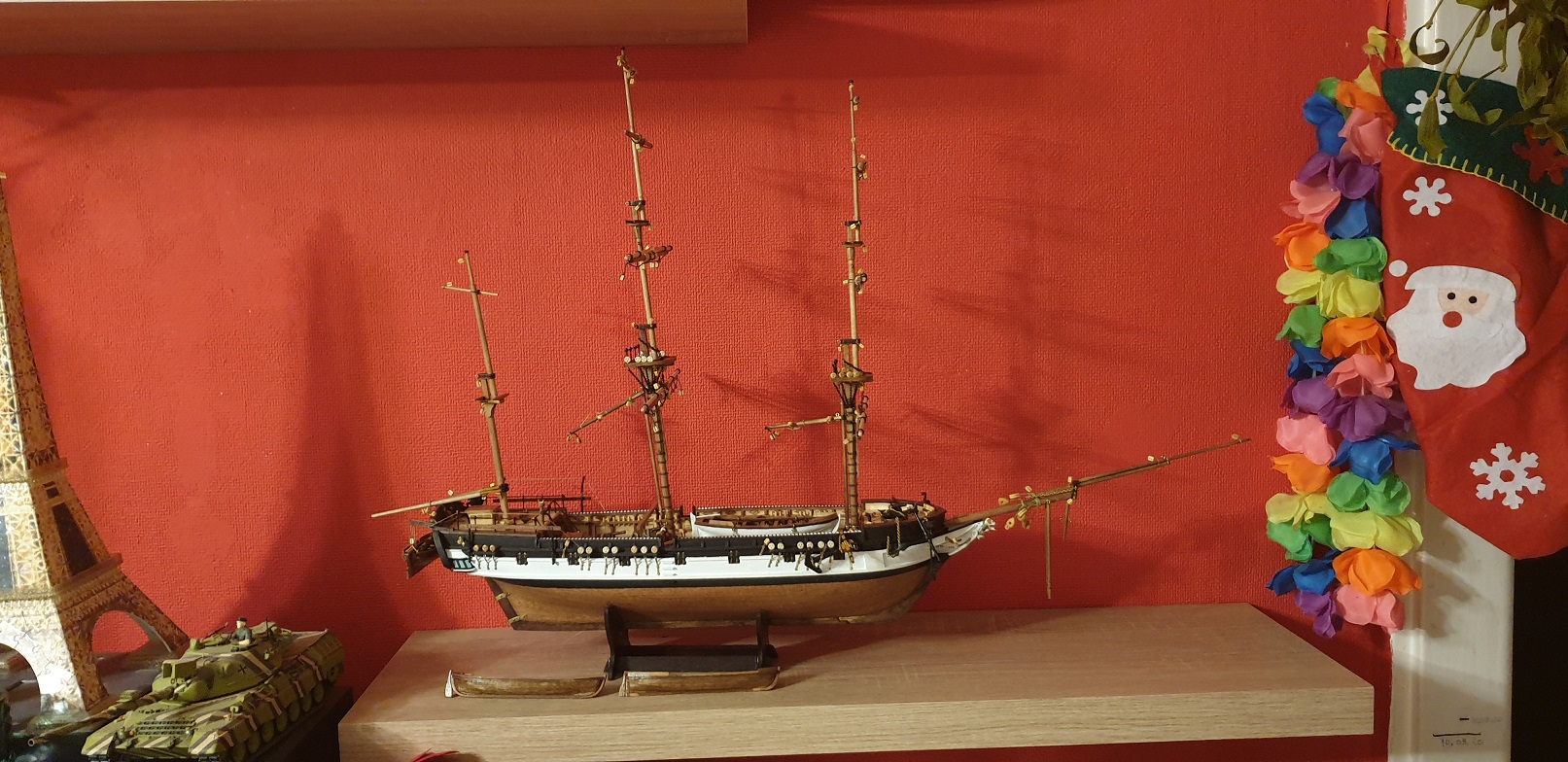

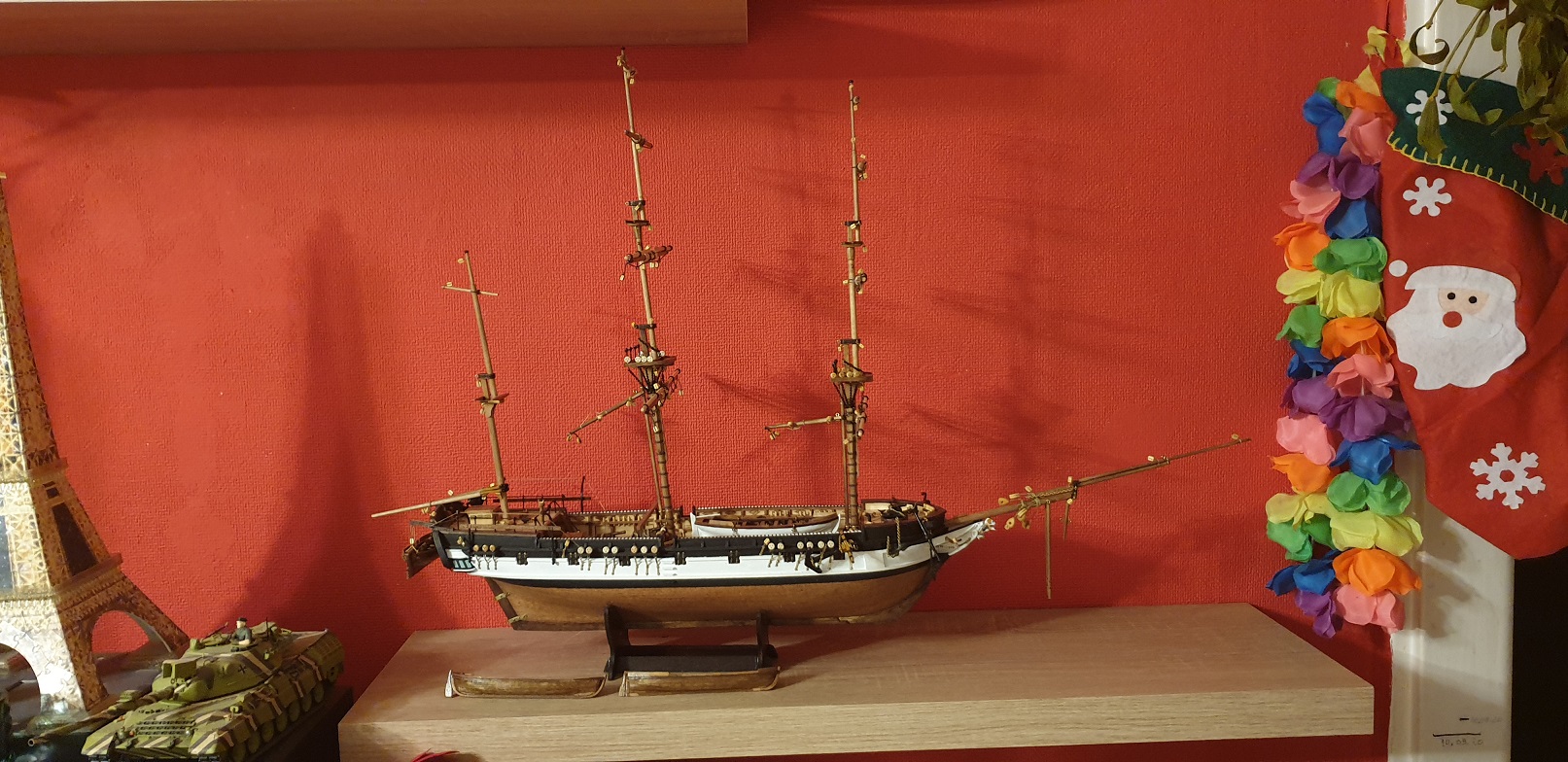

Wszystkie maszty gotowe tak wygląda model przed zaczęciem kładzeniem olinowania.
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

Przygotowanie nici
Miałem problem ,pewnie i nie tylko ja .
Po przeciągnięciu przez wosk dobrze jest przeciągnąć nad płomieniem zęby się wtopił w środek
i opalić włoski.
Mi niestety zdążyło się opalić nić.

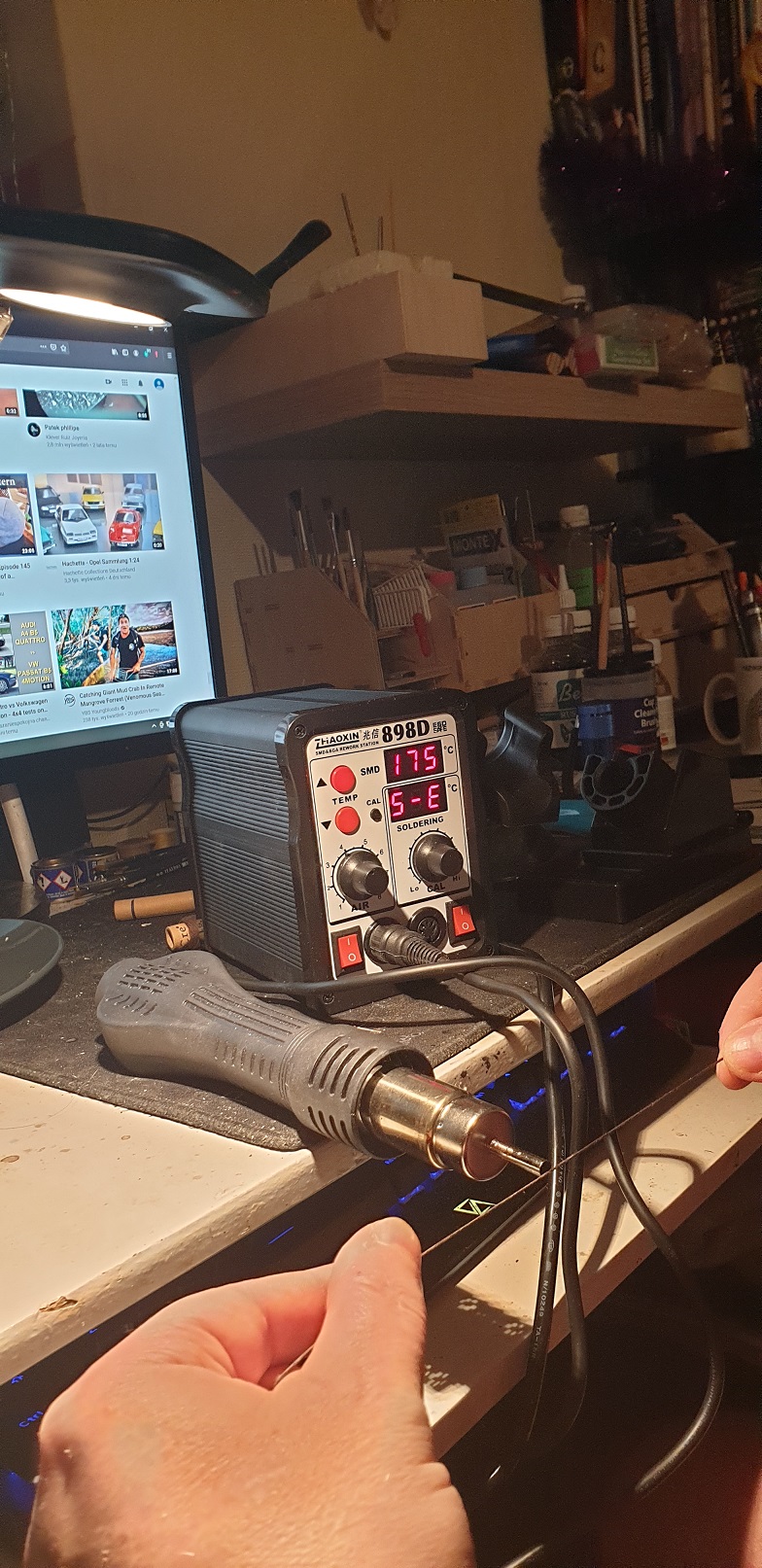

Przypomniało mi się ze przecież mam tzw Hota czyli stacje do lutowania okładów powierzchniowych.
Trochę się też zajmuje elektronika.
Wiec ja wykorzystałem :)
po woskowaniu przeciągałem nici przed dysza i wosk wtapiał się idealnie :)
potem nici super zachowują sztywność i pod przeciągnięciu pod palcami włoski znikały.
Płomieniem oczywiście też potem potraktowałem ale już tylko tam gdzie zauważyłem odstające włoski.
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

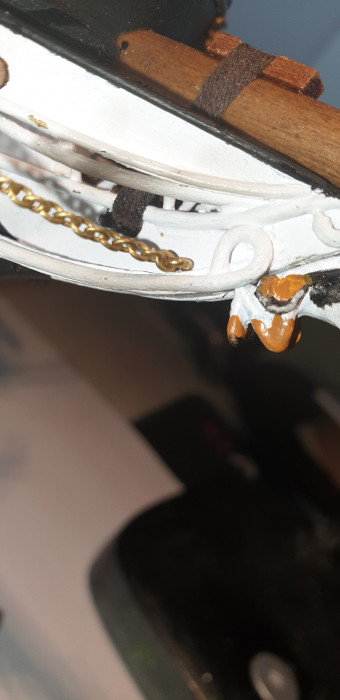

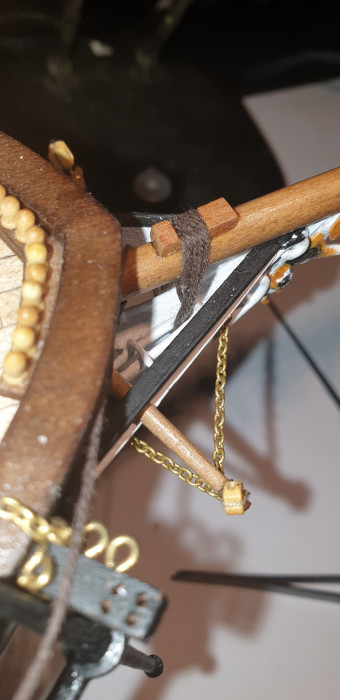

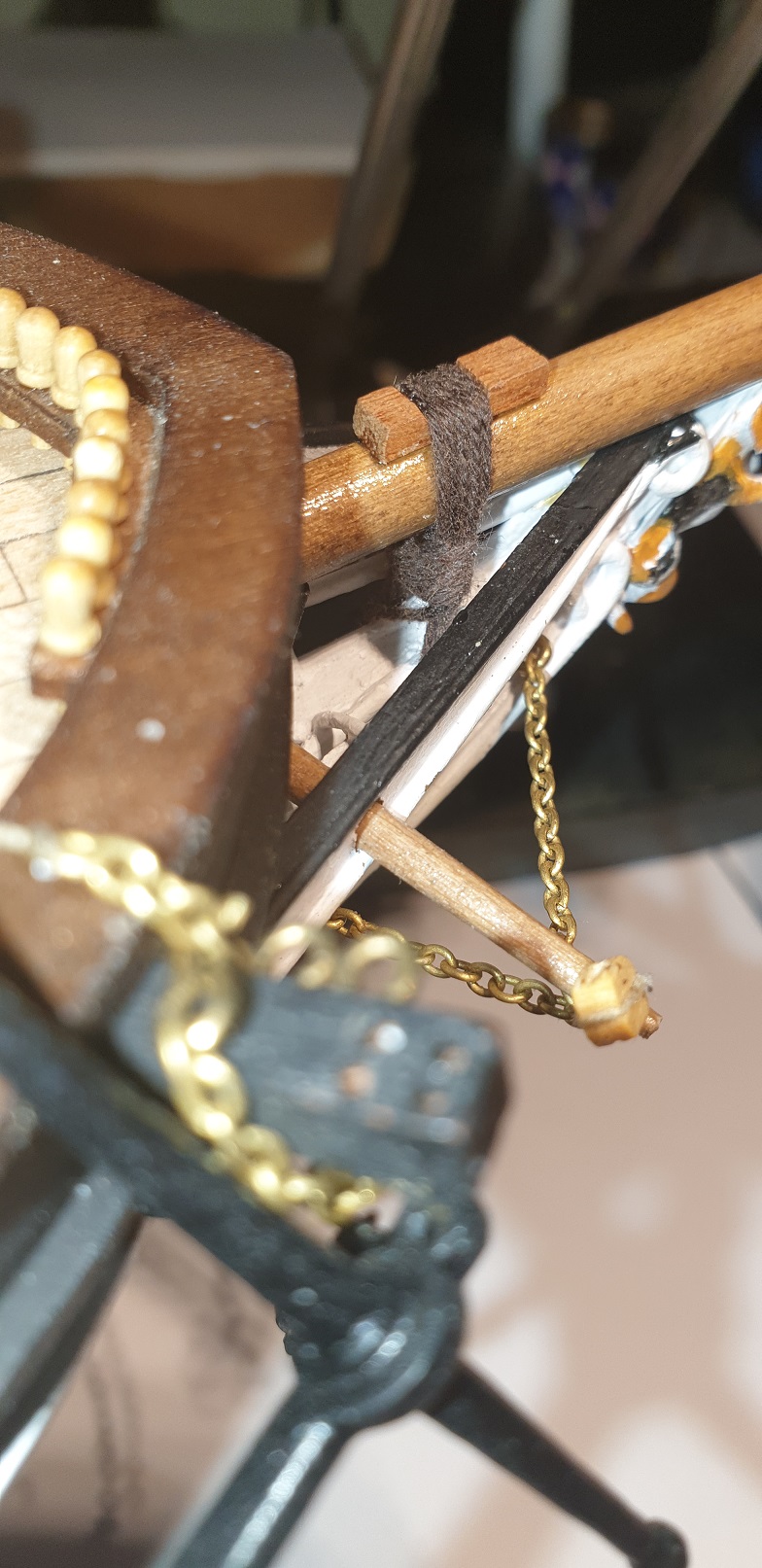

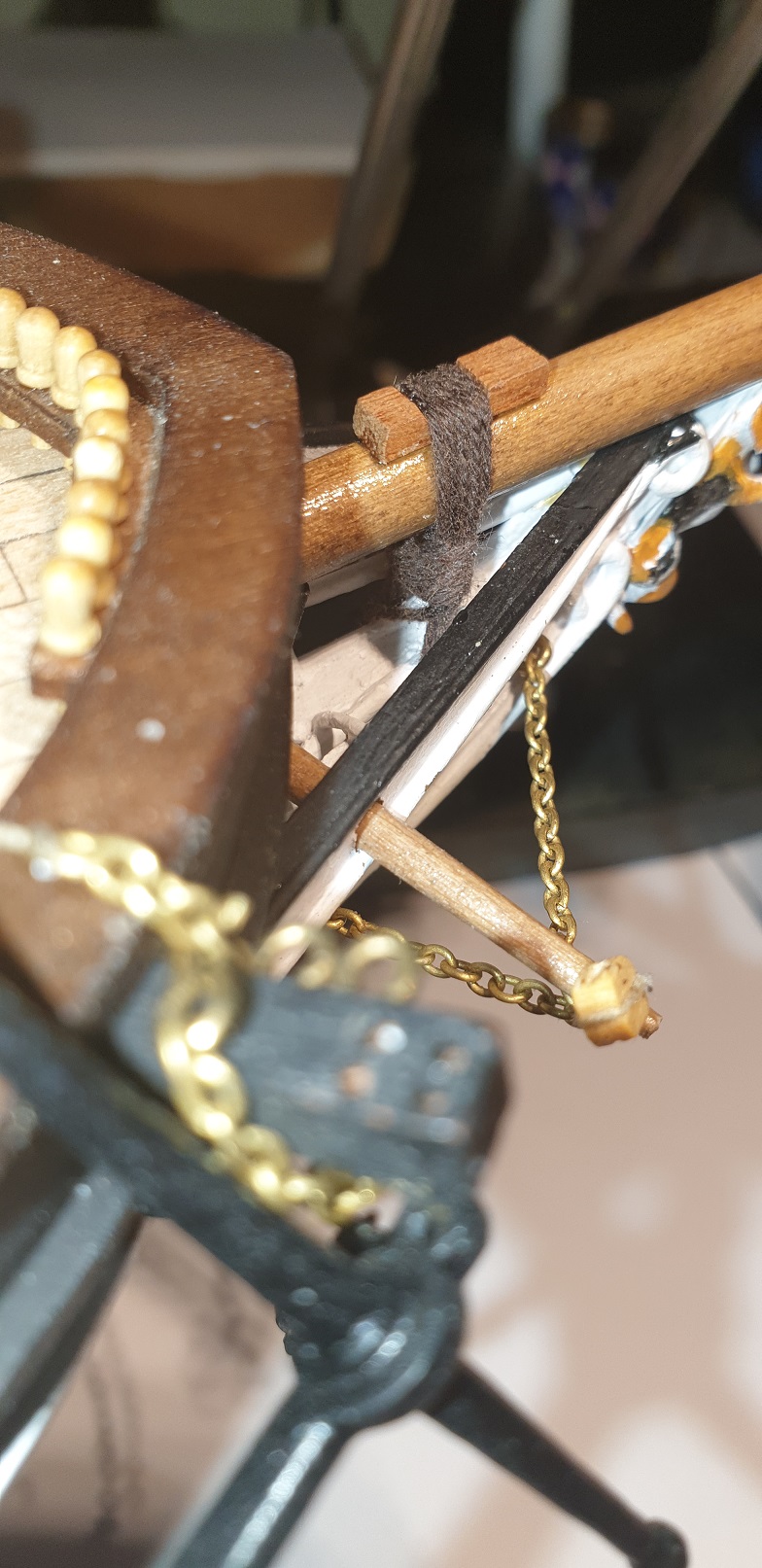

pierwsze liny czyli mocowanie Bowsprit
Nie wiedzialem ze tu tez są zasady owijania liny.

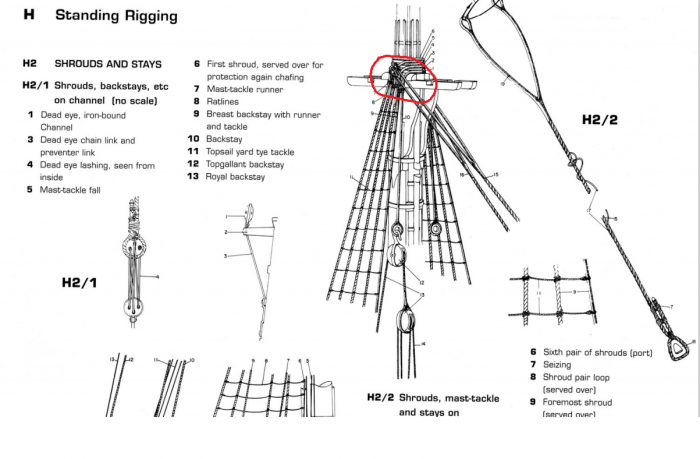

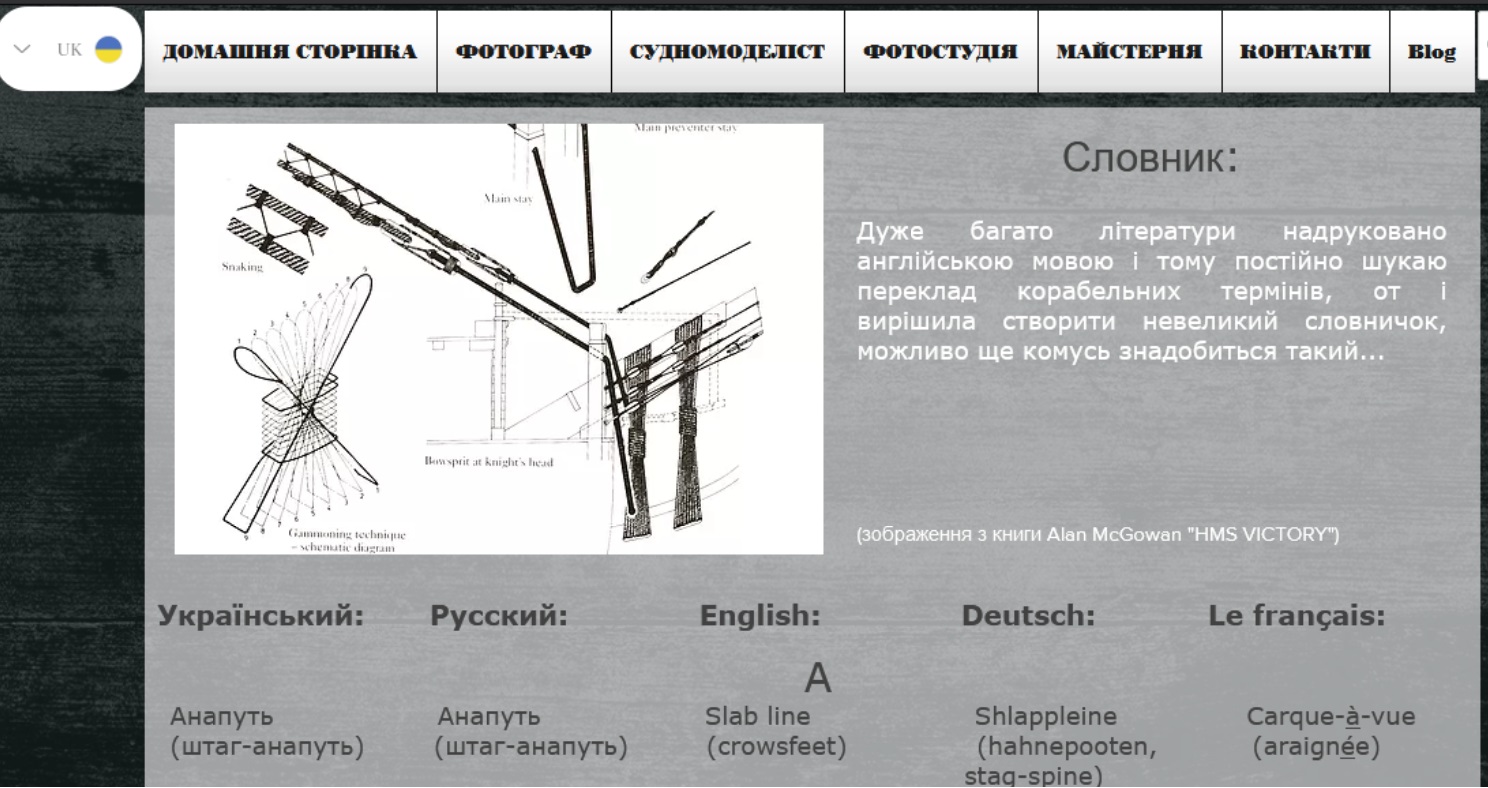

Przeglądając rożne relacje z budowy natknąłem się na ten rysunek
Bez tytułu.jpg
Myślę ze przypadku Beagla pewnie było podobnie więc postanowiłem się oprzeć na tym rysunku

I tak to wyszło

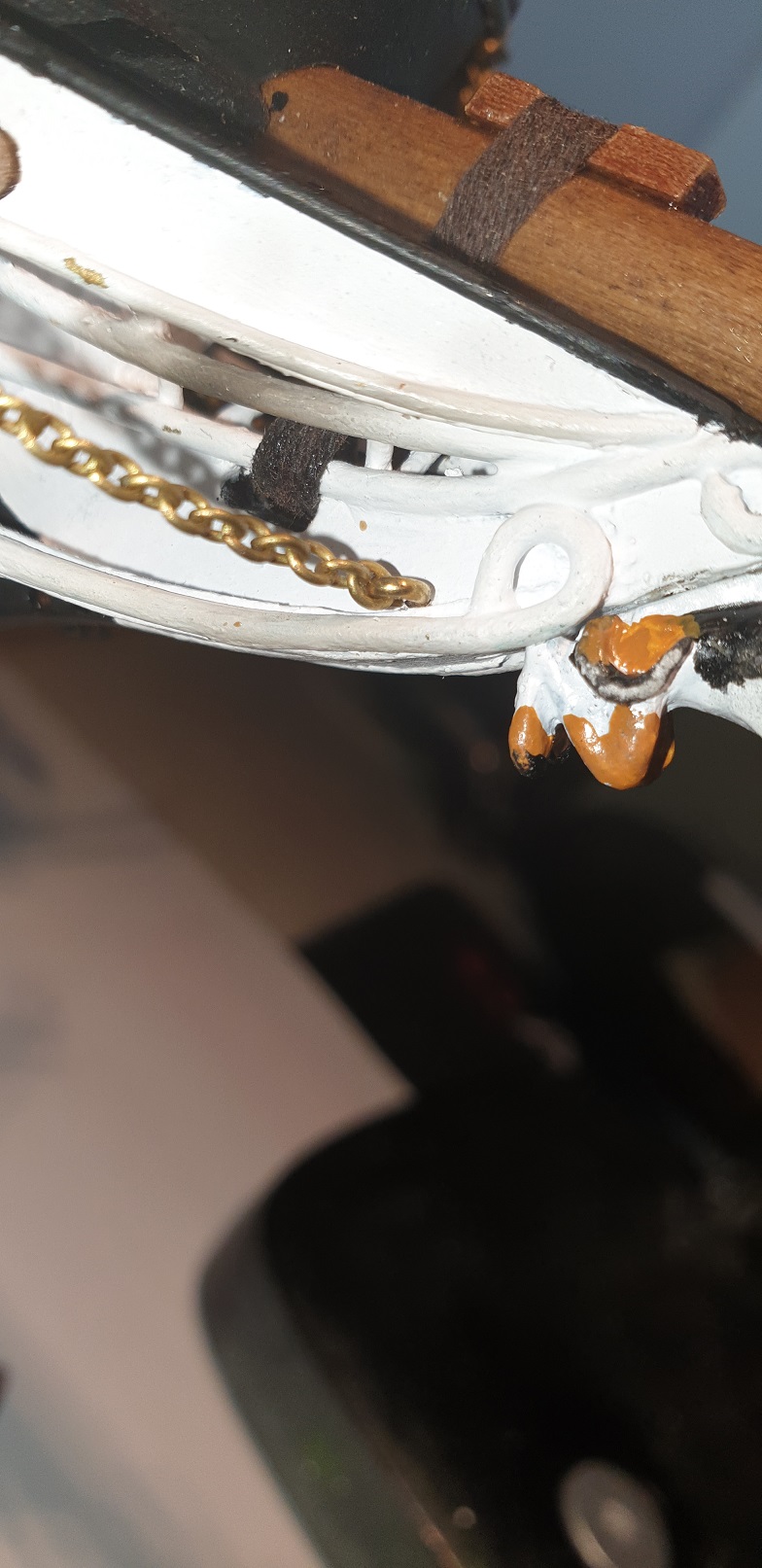

na jednym ze zdjęć widać osmalenie była to próba opalenia włosków nitki które mnie trochę irytowały :)
nie wiedziałem ze zapalniczka będzie tak smolić
Awatar użytkownika
TomekA
Posty: 128
Rejestracja: 03 paź 2011, 04:04

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: TomekA »

Ktos tu sie kropnal w nazewnictwie, bo to nie jest crows feet, a raczej bowsprit gammoning - po angielskiemu.
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

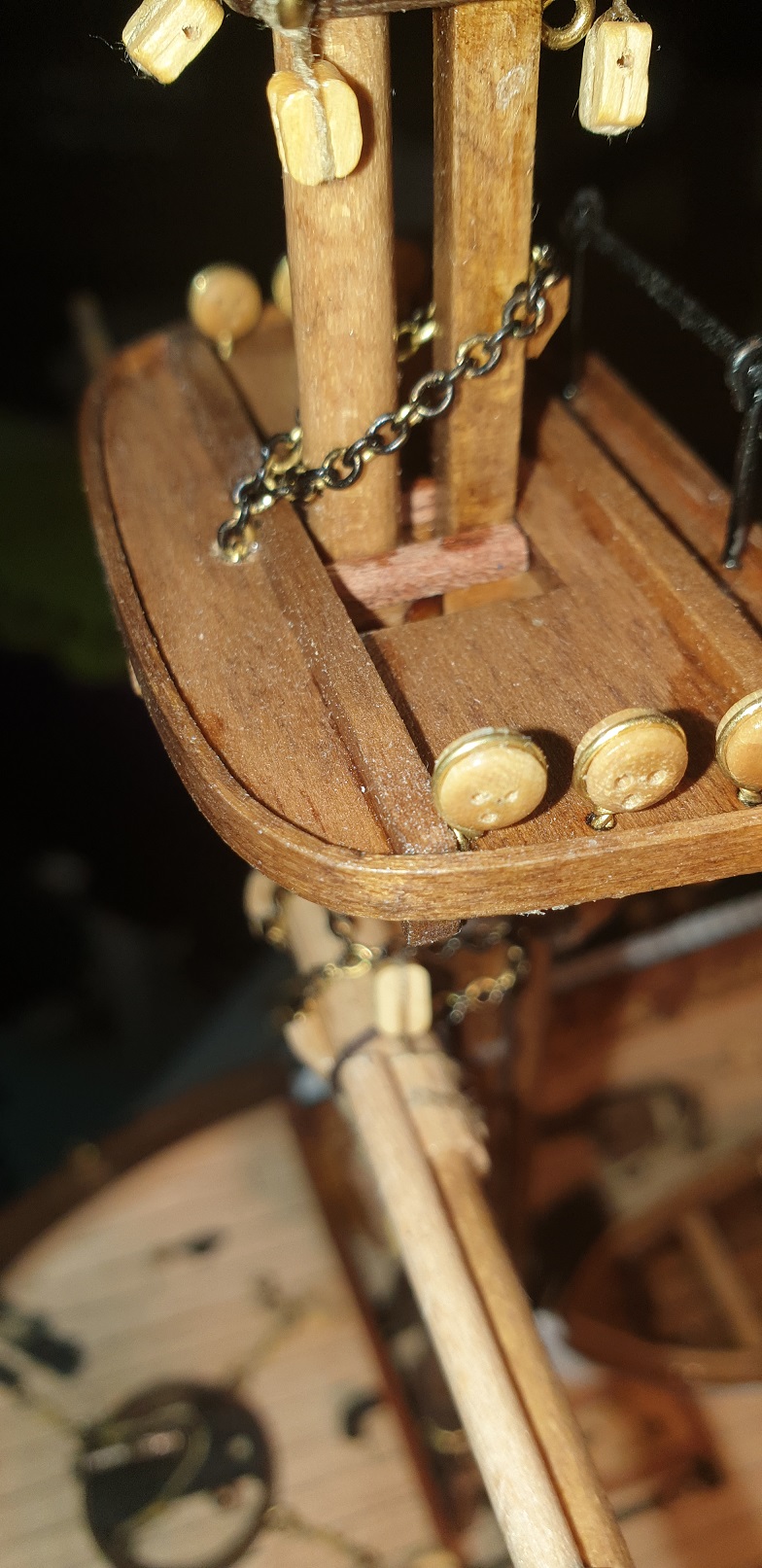

olinowanie pierwszego masztu

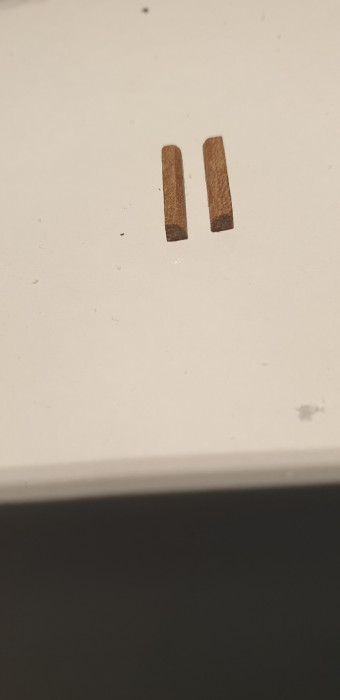

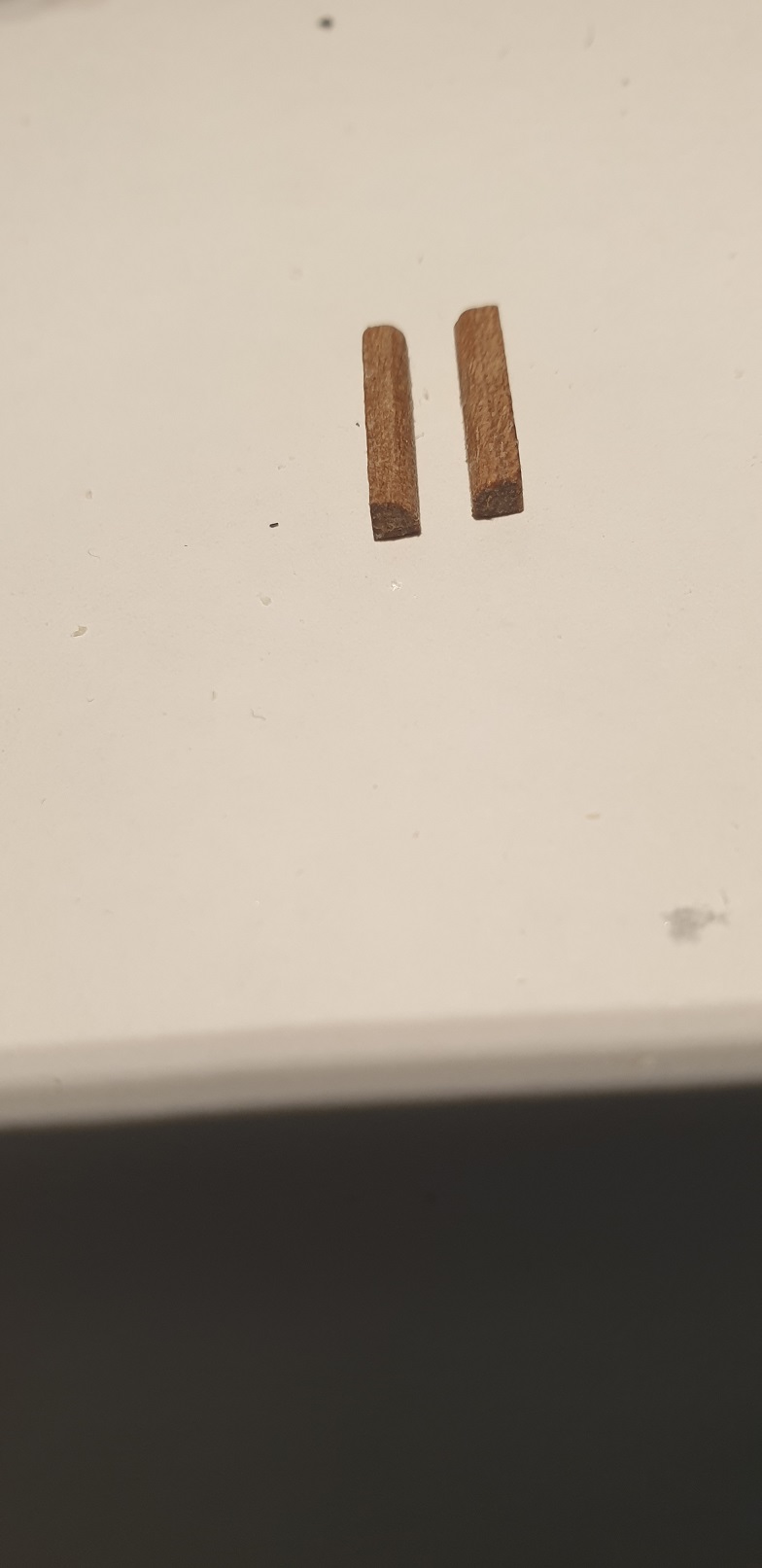

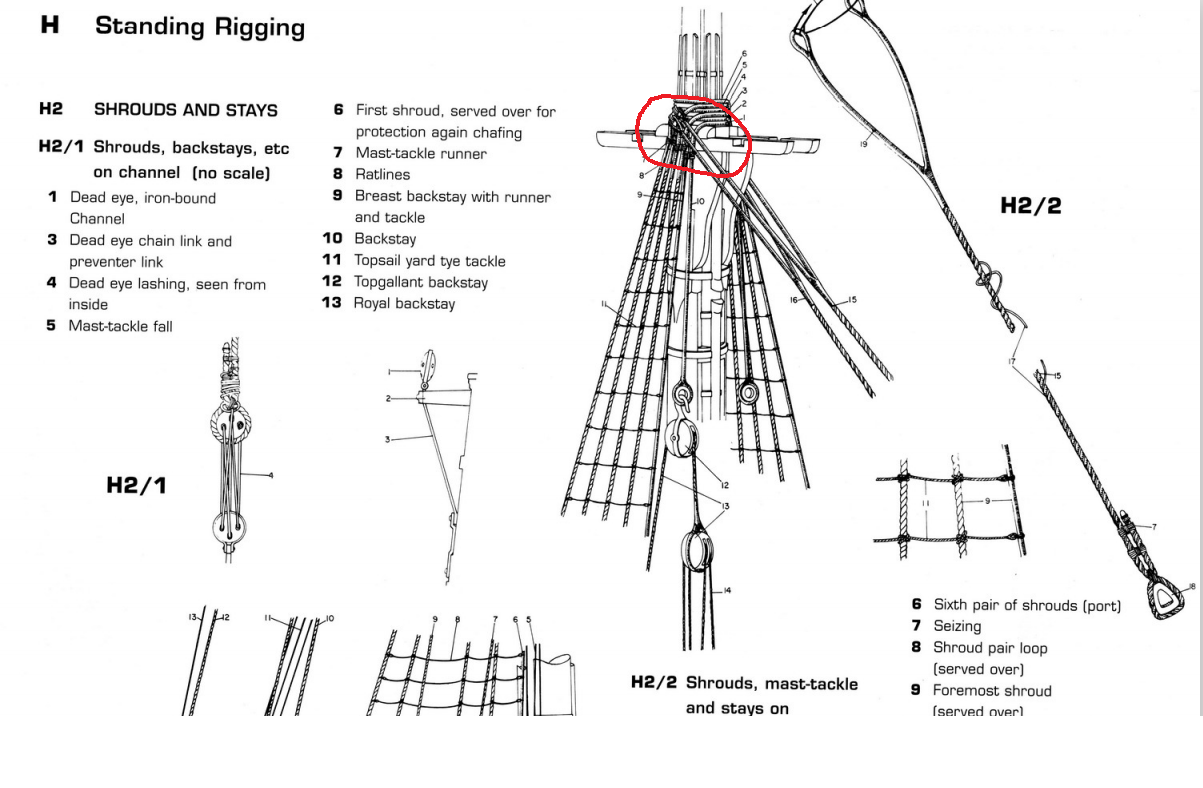

Tu zacząłem od dołożenia jednego elementu którego nie było w zestawie
Bez tytułu1.png
pewnie służy to do tego ze by na prawdziwym żaglowcu nie przecierały się liny
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

przez cały czas sie uczę
Jak zaczynałem budowę tego żaglowca anie miałem pojęcia olinowaniu jego zasadach i
do czego każda lina służy.
W następnych pracach nad olinowaniem dożo się uczę z książki o tym żaglowcu jak i wiedza nabytą od Tomka
Tu dużo formacji znów od Tomka z komentarza w poście Stami

https://www.koga.net.pl/forum/534/47460 ... 765#p88765

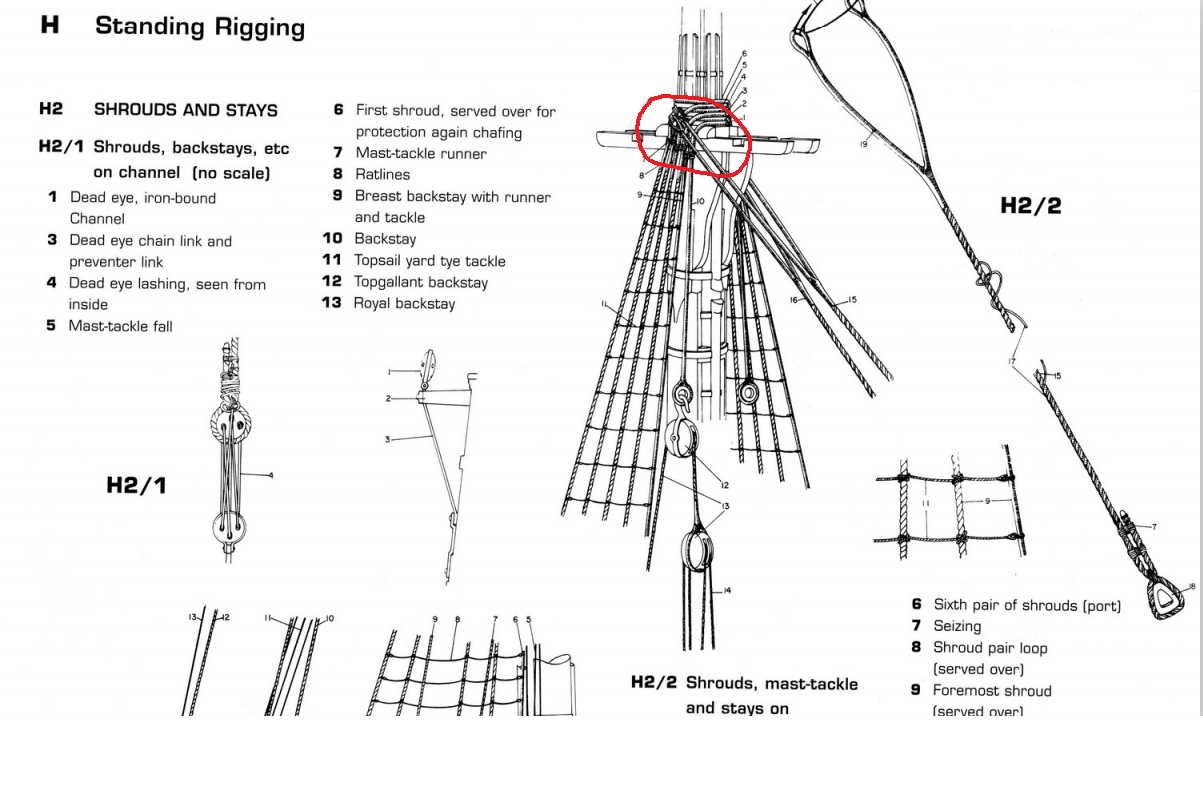

Hmmm...... I znow te instrukcje zestawowe...
Facecik pokazuje, jak zamontowac pojedyncza wante - z uproszczeniem takim, ze tu przeciaga nitke (linke) poprzez ten gorny odcinek masztu (trestletree) na druga strone i wiaze oba konce do jufersow. Tak (powiedzmy sobie) robiono dla nieparzystej wanty, z tym, ze jej gorny odcinek wiazano w petle i dopiero ta petle zakladano na maszt. To samo z przeciwlegla wanta...
Dla parzystych want brano odcinek linki i w polowie jej dlugosci robiona petle, ktora okrecano ciensza linka tak, by ta petla owijala sie ciasno wokol masztu (masthead). Oba konce linki spuszczano w dol przez ten czworokatny otwor w marsie zwany lubbers hole, ku tej samej burcie, gdzie do ich koncow obwiazywano jufersy, itd. Potem to samo z przeciwleglej burty.
Na linku, ktory zalaczam, facet robi i obwiazuje ta petle NA MODELU. Owszem, tak mozna (znacznie trudniejsze do wykonania), ale lepiej jest ja zrobic POZA MODELEM i dopiero potem zalozyc ja na ta gorna koncowke masztu i potem postepowac jw.

W kazdej z obu w/w metod trzeba miec dostep do owego gornego kikuta masztu (masthead) zeby przezen przelozyc owa petle - Ty juz go skleiles z elementami wyzszego 'pietra' masztu i tego dostepu teraz nie masz. Zmuszony wiec jestes postepowac jak zalecano w zestawie...

Nie wiem, czy mnie rozumiesz, to dosc trudno opisac w potocznym jezyku, latwiej zrobic to dla modelu...

Ja wlasnie dzis zaczalem instalowac wanty na mym modelu.
Dokladniej, to pierwsze ida tzw. tackle pendants (bryt. Burton pendants), pierwsza petla zakladana jest z burty lewej (portside), druga z prawej (starboard). Potem pojda wlasciwe wanty, tez pierwsza para z burty lewej, druga z prawej, itd.
Przypominam, ze kazda petla konczy sie u dolu dwoma wantami. Jesli wszystkich want jest nieparzysta ilosc (np. 7 czy 9) to ostatnia petla konczy sie jedna linka - wanta. Z zasady tez, pierwsza wanta byla ciasno okrecona ciensza nitka, tzw. serving dla zmniejszenia jej uszkodzen przez ocierajaca sie oden krawedz zagla (chafing).
Awatar użytkownika
Sylwsz
Posty: 37
Rejestracja: 03 lip 2020, 23:01

Re: Beagle Occre ref.12005 Scala 1:60

Post autor: Sylwsz »

tez się posiłkowałem filmikiem na temat wykonania wiązania jufersów
