Re: Szkuner LYDE

Post autor: ryszardb »

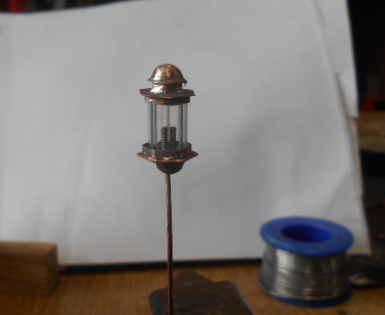

Udało mi się zrobić lampę rufową

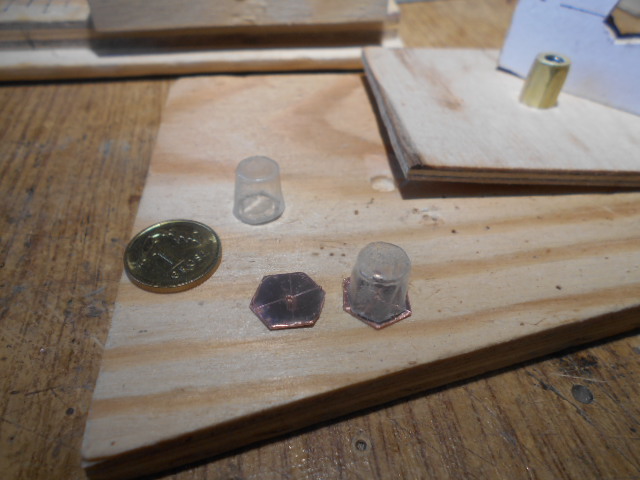

Postanowiłem zrobić lampę o podstawie sześciokąta

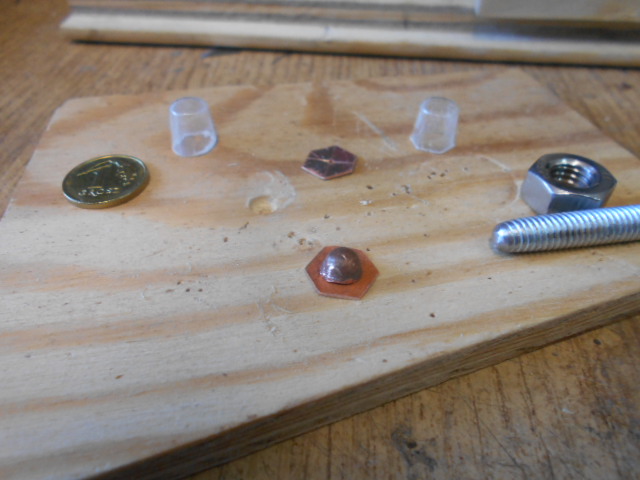

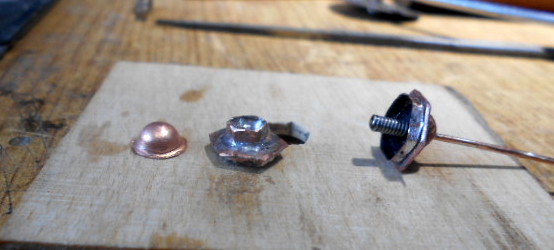

Podstawkę i kapturek na kominek wygiąłem młotkiem i śrubką



Dolutowałem podpórkę i drucikiem mosiężnym podzieliłem szkiełko, które po wielu próbach zrobiłem z długopisu

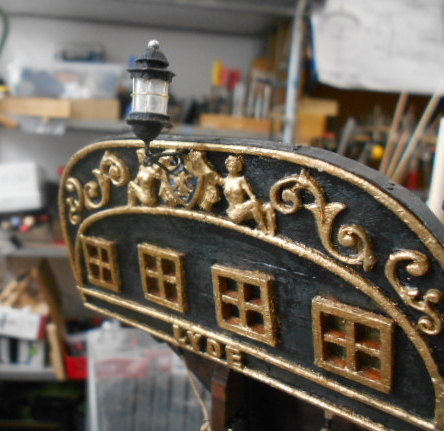

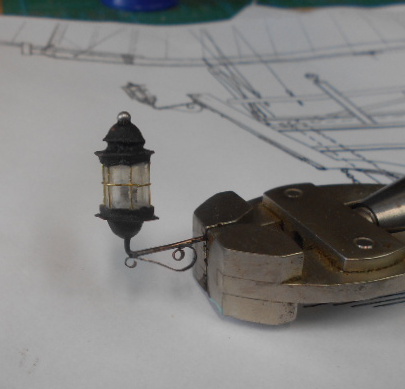

na rufie prezentuje sie dość przyzwoicie. Niestety nie osiągnąłem jeszcze perfekcji Adama czy Ralfiego , ale mnie zadowala

a szalupa dalej czeka w kolejce


Da następnego razu
Pozdrowienia Ryszard
Awatar użytkownika
oksal
Posty: 1840
Rejestracja: 04 gru 2010, 21:55

Re: Szkuner LYDE

Post autor: oksal »

Rysiek, latarnia znakomicie się prezentuje. Ale mam takie pytanie: na jednej fotografii masz "szkło" przezroczyste, a na drugiej już nie- jakby zmatowione, czy to te same "szkło"?
Awatar użytkownika
ryszardb
Posty: 93
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Troszkę przymatowiały od kleju , którym kleiłem druciki przy podstawie. ale ta sama tulejka pod innym kątem.
Pozdrowionka i zdróweczka
Ryszard
Awatar użytkownika
ryszardb
Posty: 93
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

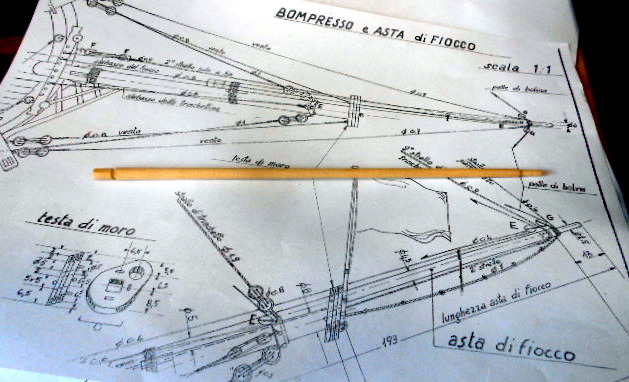

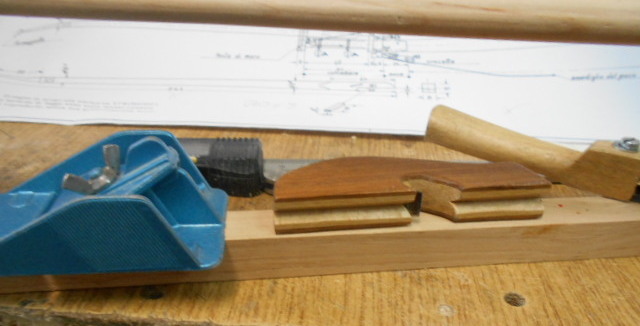

Prace postępują powoli ale postęp jest. Tym razem wziąłem sie za bukszpryt i stengę bukszprytu ( bomstenga) specjalnym hebelkiem od Mariana ostrugałem patyczek na okrągło

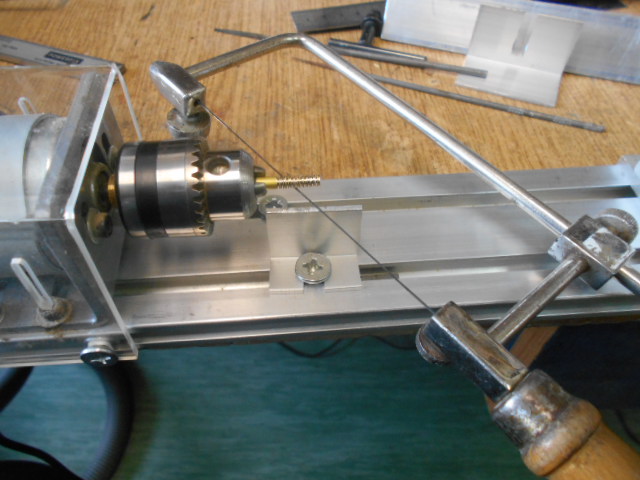

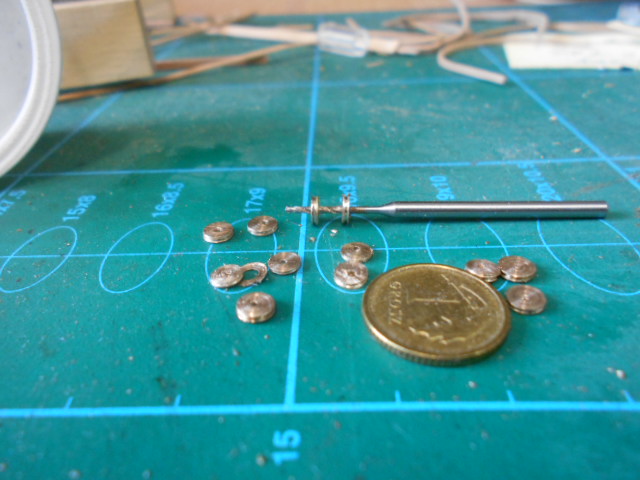

Na chińskiej tokareczce wytoczyłem krążki linowe do stengi, a posługiwałem sie jako nóż tokarski piłką włosową

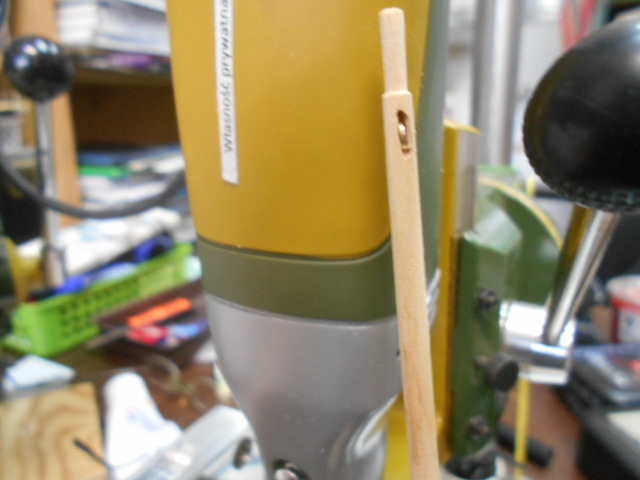

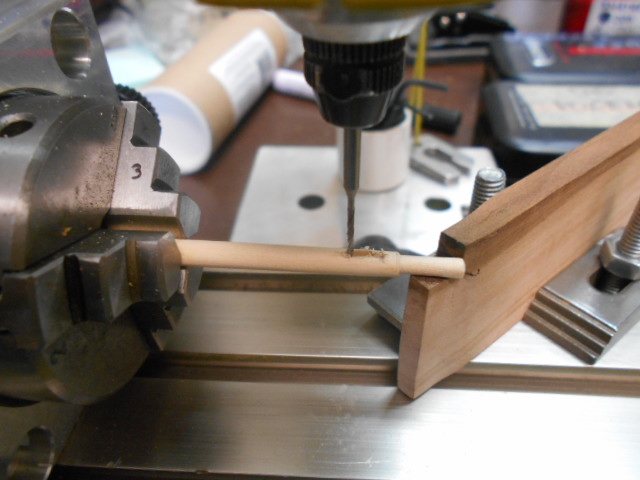

w stendze wyciąłem otwory na krążki

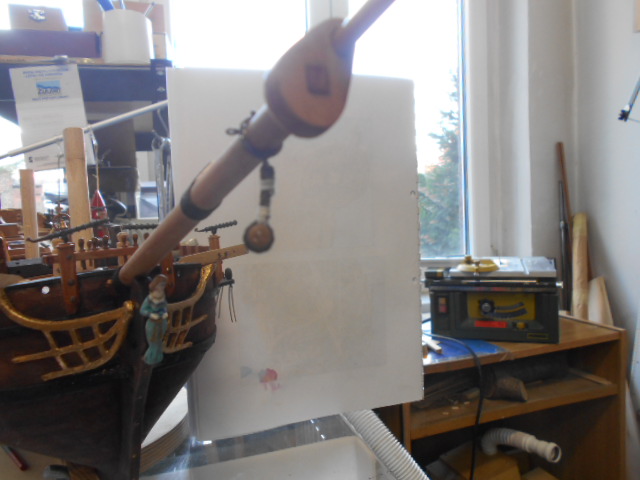

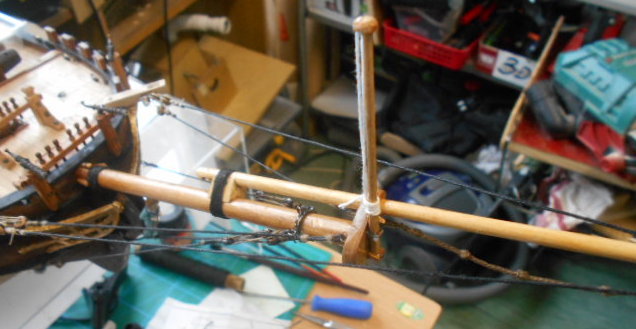

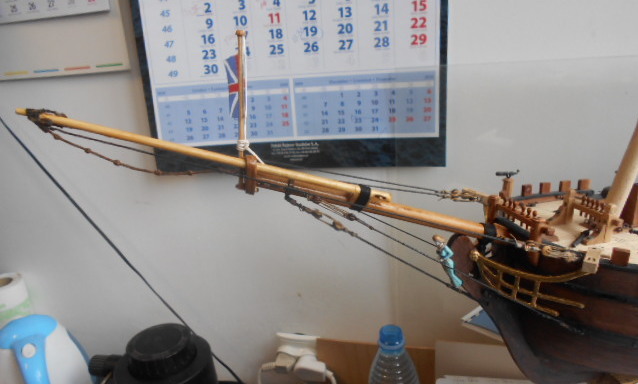

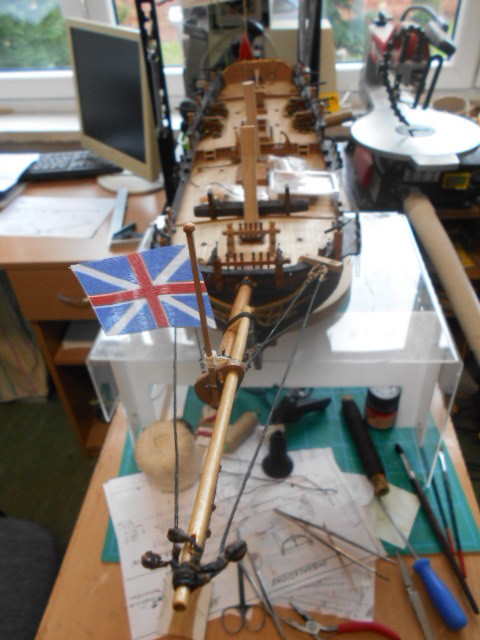

i zamocowana bomstenga

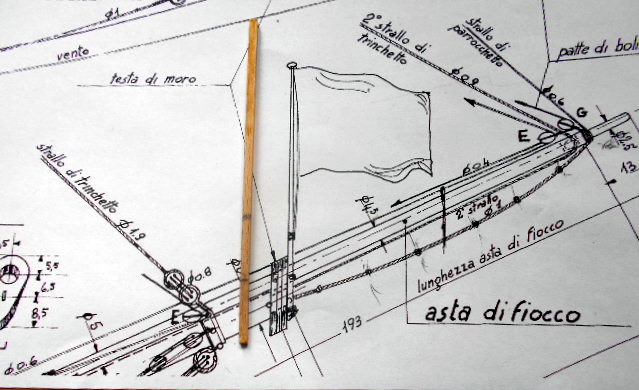

jeszcze po drodze wykonałem maszcik flagowy z wyciętej listewki z debiny , co bu sie za szybko nie połamał.

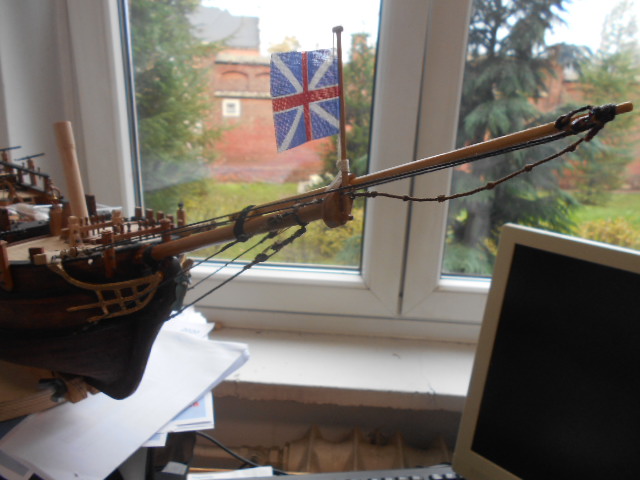

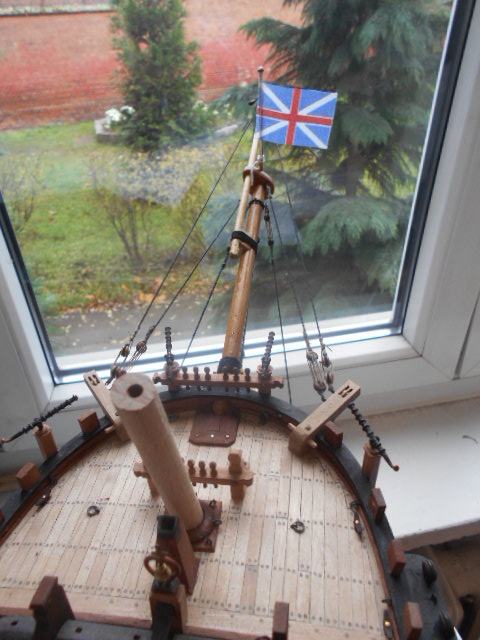

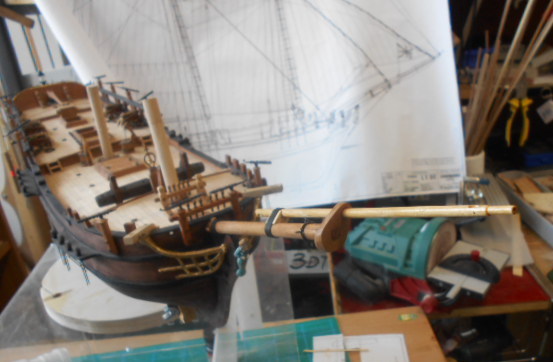

Doplątałem odciągi sztagi burtowe gafla i bomstengi i wyszło to tak

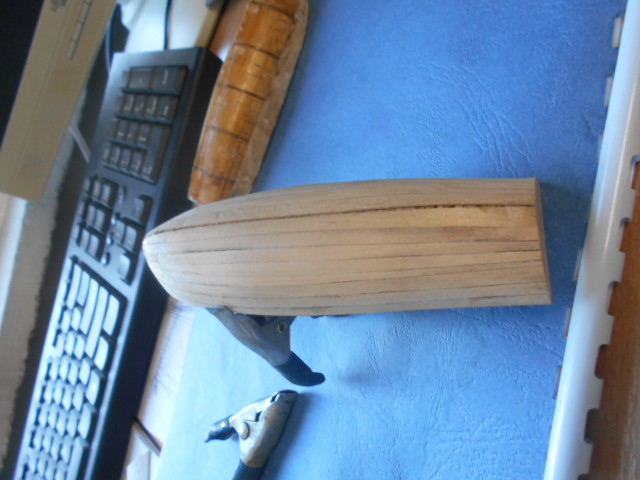

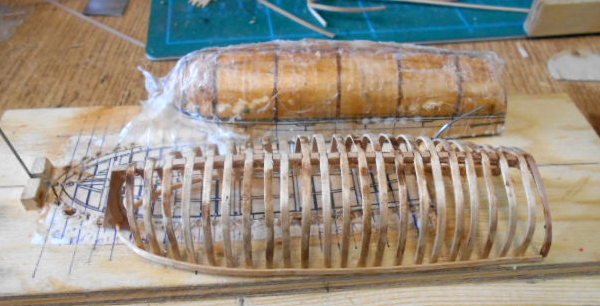

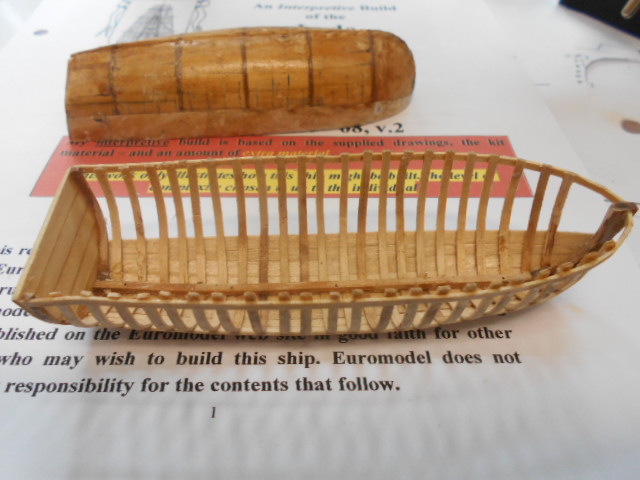

w między czasie doklejam klepki do szalupy



i tyle na razie udało mi sie wypocić.
Pozdrowienia i ddduużżoo zdrowia
Ryszard
Awatar użytkownika
oksal
Posty: 1840
Rejestracja: 04 gru 2010, 21:55

Re: Szkuner LYDE

Post autor: oksal »

Niesamowite, że tak prostą techniką uzyskałeś tak małe i cienkie! krążki. Dobra robota. I fajnie się szkuner prezentuje.

PS.
No to w końcu popatrzyłem sobie na twoja kanciapę w TBO:), a przez okna to chyba widać ścianę od szatni przy sali gimnastycznej. Choć mogę się mylić. Dawno na Piramowicza nie byłem- prawie 35 lat
Awatar użytkownika
ryszardb
Posty: 93
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

Adaś ! Dzięki Ci dobry człowieku za słowa pochwały. Pochwała od Mistrza to jest już wielkie osiągnięcie :P .
Szkoła nie zmieniła się od Twoich czasów. Jak tylko sie pojawisz w gdańsku oprowadzę Cie po jej wnętrzu i mojej pracowni.

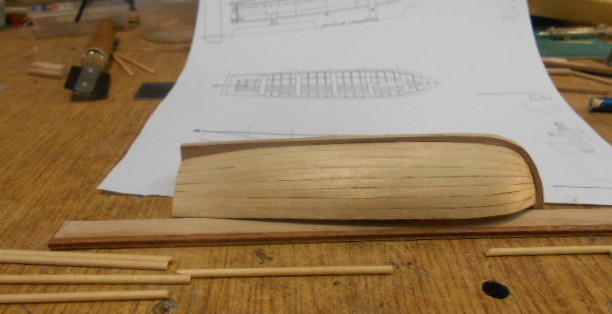

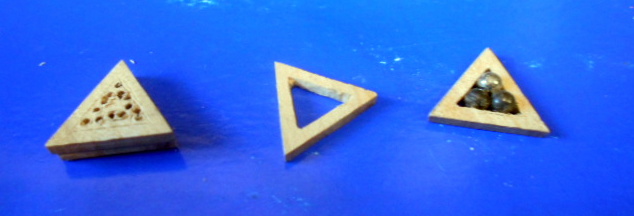

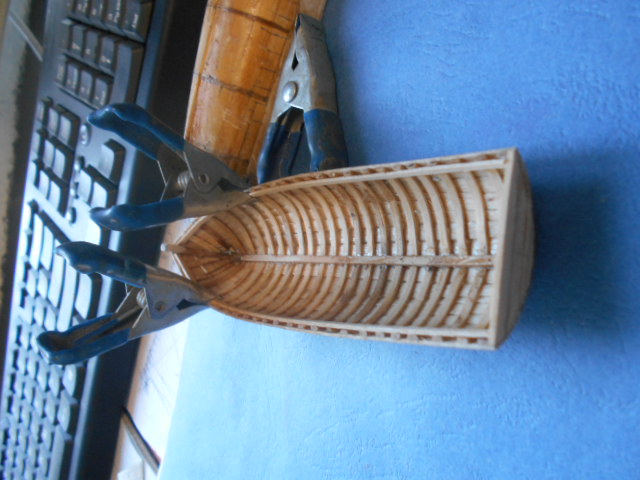

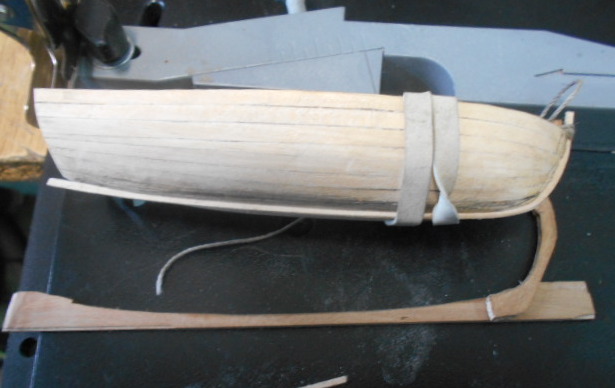

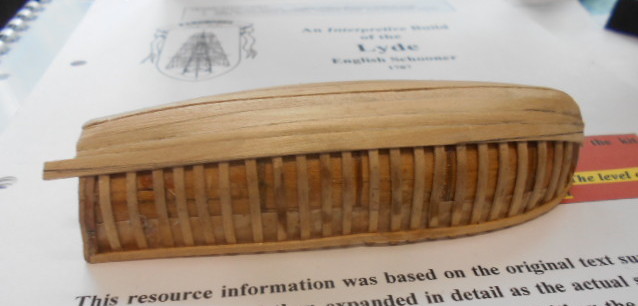

Udało mi sie w końcu skończyć poszycie szalupy i przy okazji zrobiłem "pojemniki" na kulki do armat. Kulki maja średnicę 3mm. Szalupa obcięta już na wymiar i pozostało ją wyposażyć w stępkę i to co w jej wnętrzu.





Pozdrowienia i dużo zdrowia dla Wszystkich
Ryszard
Załączniki
Awatar użytkownika
ryszardb
Posty: 93
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

W końcu zrobiłem szalupę.

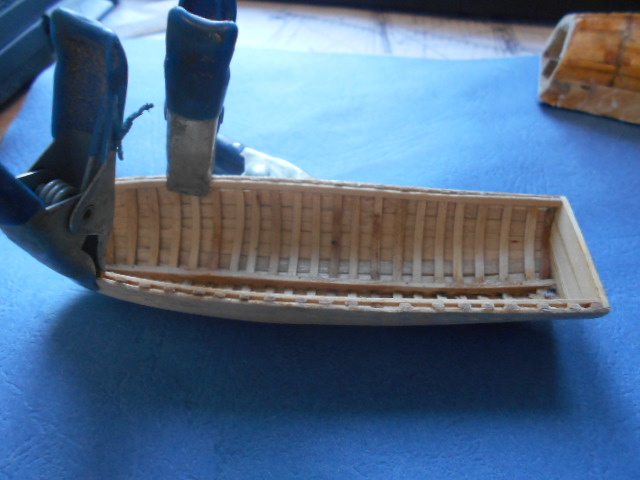

Wkleiłem cienką listewkę z olchy w szparę, którą zostawiłem w poszyciu dna i dziobu. W listewce gruszy wyfrezowałem kanalik i tak powstał mi kil. Nałożyłem go na dno i oszlifowałem na wymiar.


teraz na tapetę weszły wiosła , zrobiłem 10 szt. Środek wiosła z gotowego okrąglaka fi 3mm z buku kupionego w markecie jako druga warstwa pióra wiosła - mahoń, trzecia to olcha
Przycięte patyczki

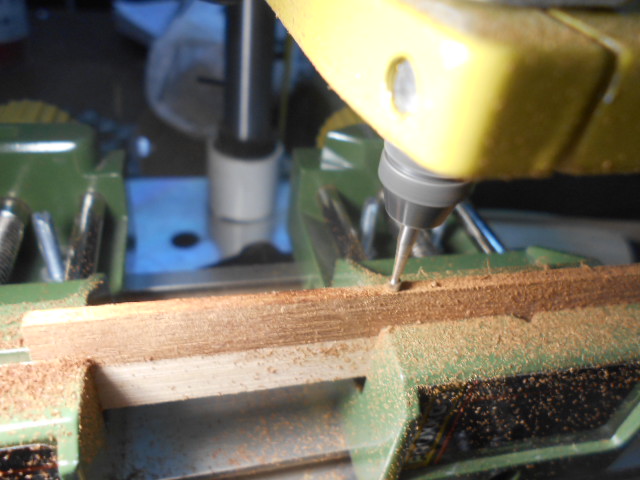

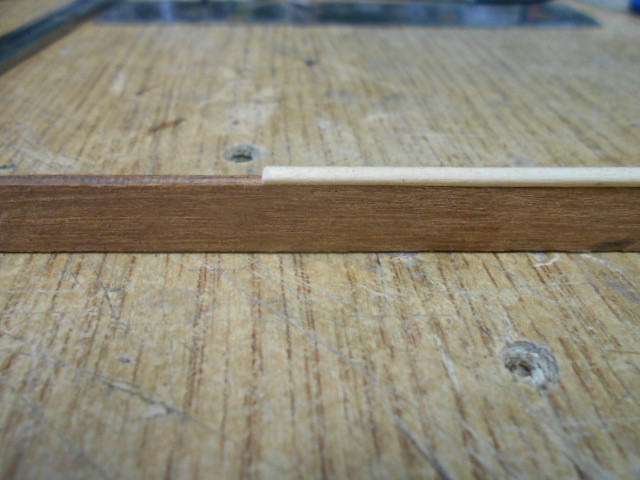

Aby pióra lepiej przylegały do trzony , w mahoniu wyfrezowałem rowek


i tak po kolei jak to kleiłem

Długość wioseł 6 cm co daje długość rzeczywistą 3,6 m.

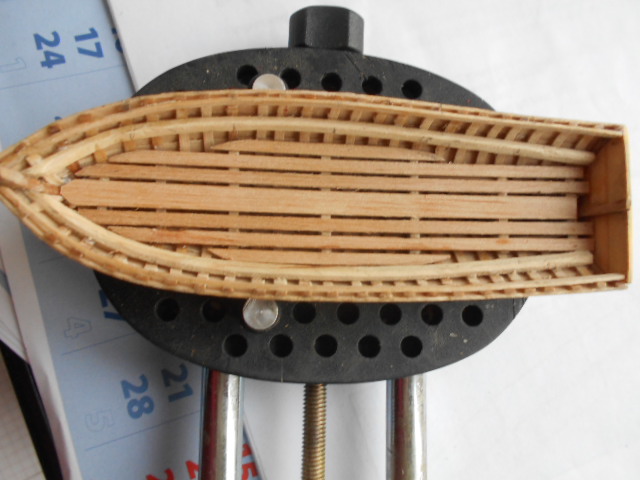

No i wypełnianie wnętrza łodzi, gretingi

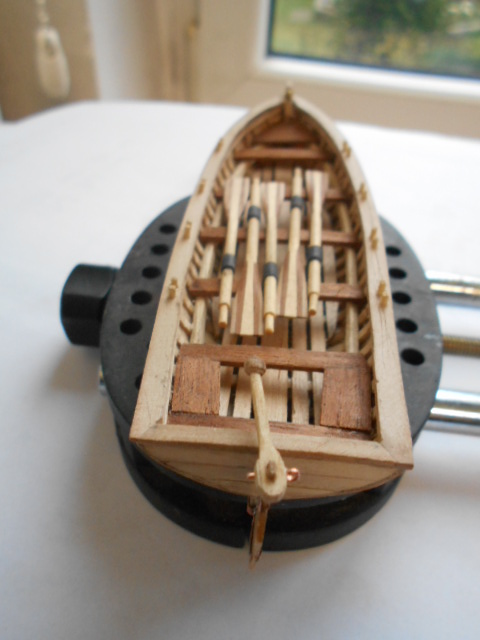

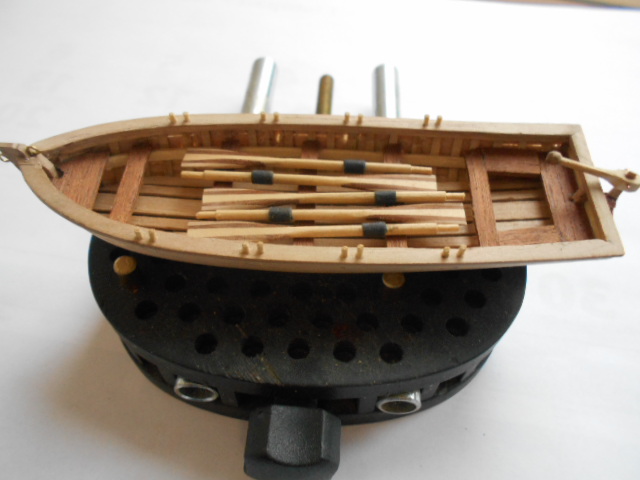

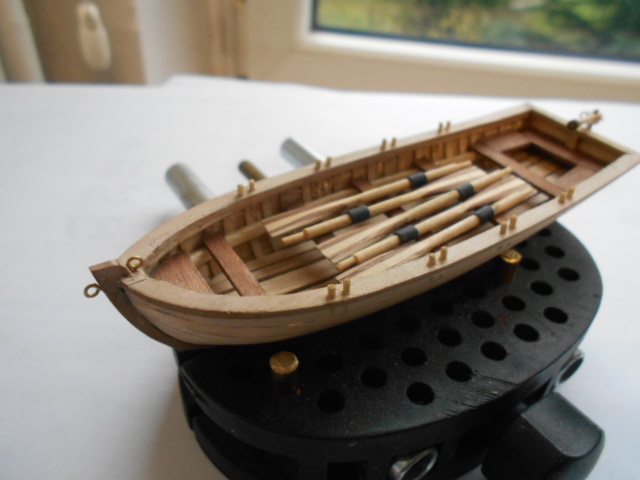

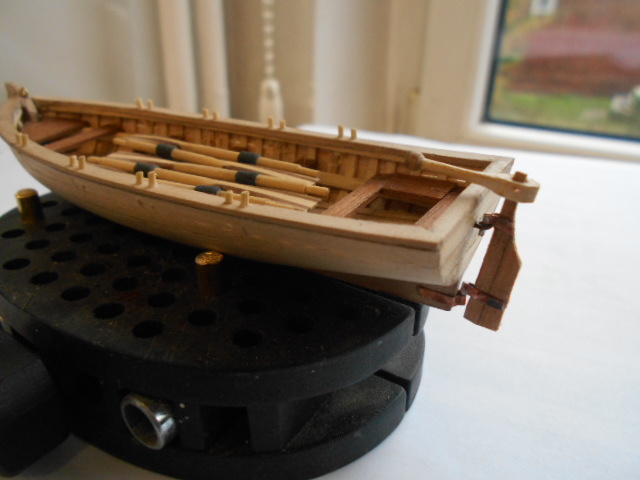

Potem doszły ławki i dulki, ster ( na zawiasach), tak to wygląda. Długość krypy 11cm.




I tyle na razie. Do następnej relacji
Pozdrowienia i dużo zdrowia
Ryszard
Awatar użytkownika
Witek...
Posty: 19
Rejestracja: 16 gru 2016, 15:07
Lokalizacja: {"name":"Polska Zb\u0105szy\u0144","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: Witek... »

Elegancka szalupka, a pomysł na zrobienie wiosełek genialny. Fajnie się ogląda takie relacje ;)
Pozdrawiam Witek
Awatar użytkownika
ryszardb
Posty: 93
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

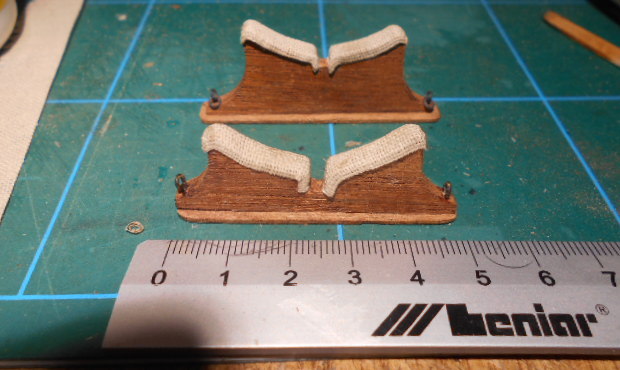

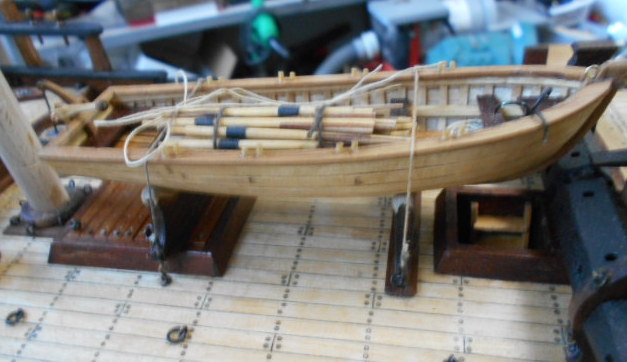

jest lekki postęp. Zrobiłem podstawki pod szalupę i zamocowałem ją na pokładzie.

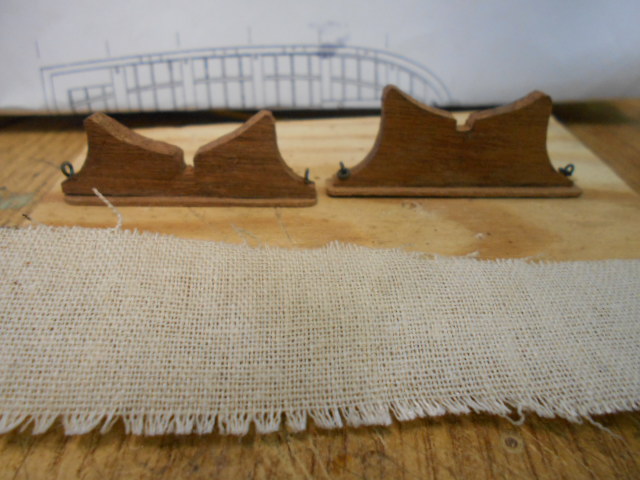

płótnem lnianym ( kiedyś zrobiłem z niego żagle na plastikowy model MYFLOWER) wykleiłym podstawki

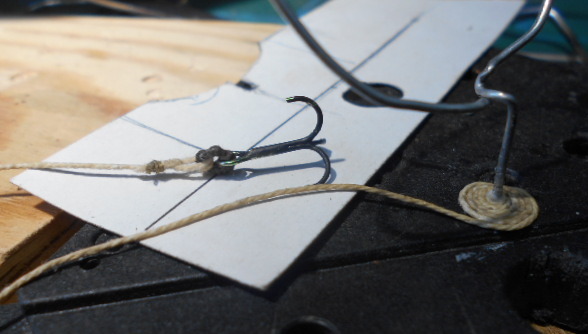

Przy okazji zaopatrzyłem szalupę w kotwice. Jednak sie tu nie mogę chwalić bo sama kotwica to Gamakatsu

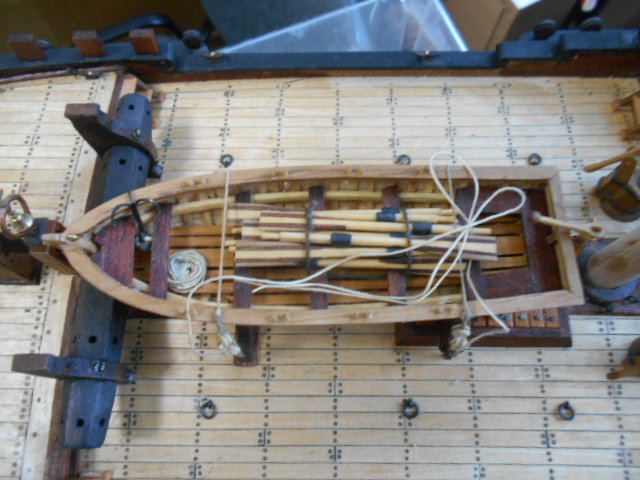

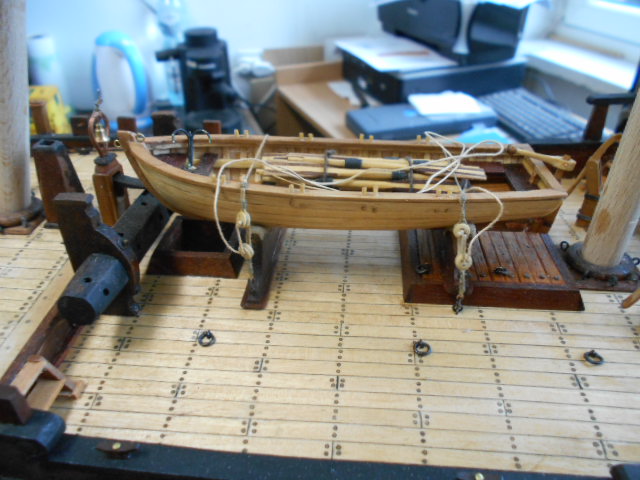

No i już na pokładzie]

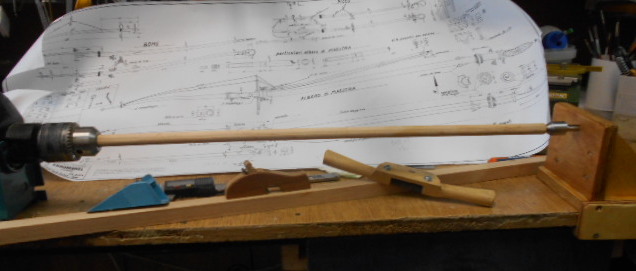

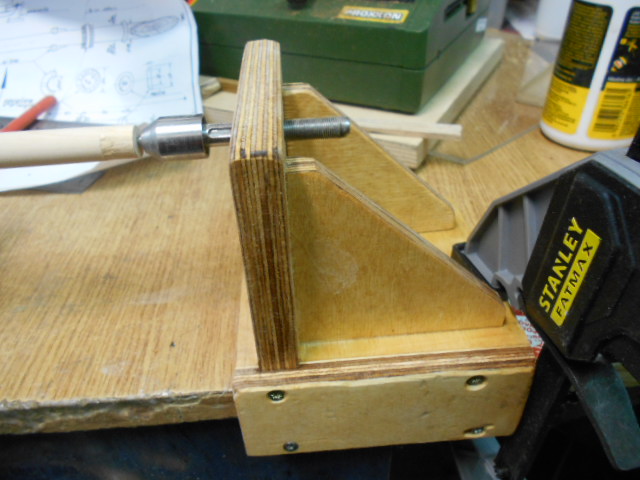

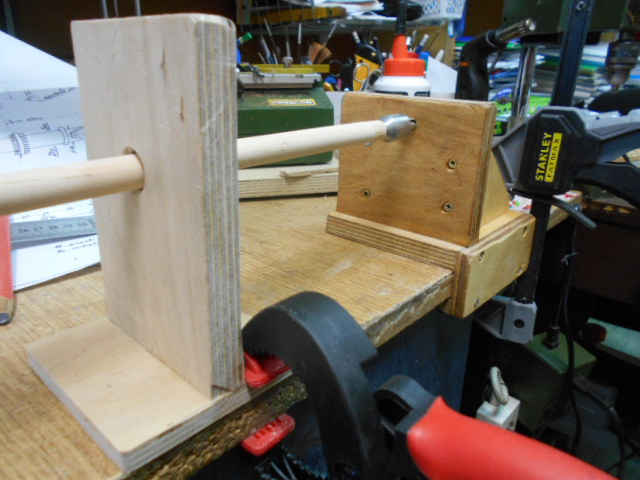

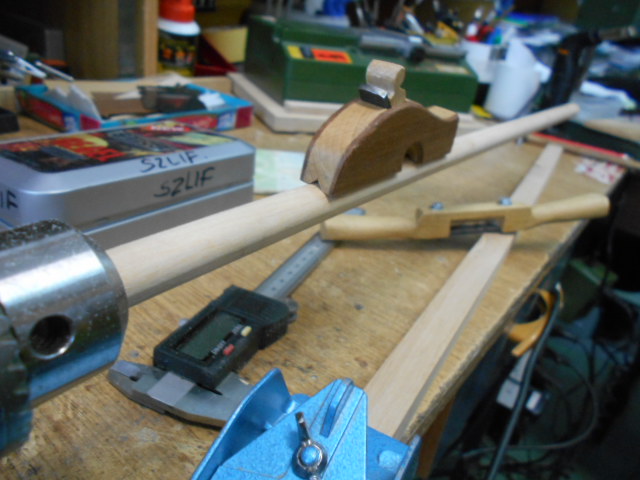

Zabrałem się w końcu za "patyki " . Otrzymałem od Mirka materiał na maszty, kwadratowe listwy z olchy. Najpierw jw strugami robionymi własnoręcznie przez Mariana (CUDEŃKA!!!) z kwadratów zrobiłem okrąglaki .Zostało tylko oszlifowanie. Tokarka okazała sie za krótka ( 45cm patyk) więc z wiertarki i sklejki taki przyrząd do oszlifowania masztów.

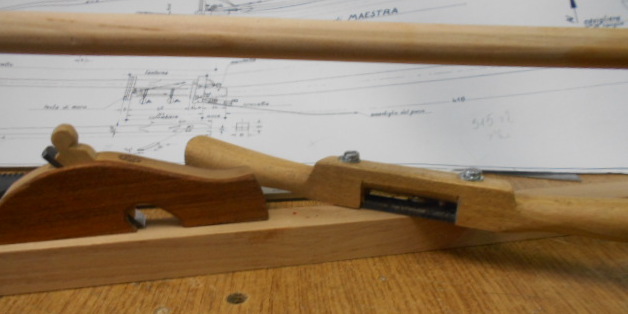

Hebelek i ośnik "Marianowy"
Po włączeniu wiertarki maszt dostał wibracji , więc go uspokoiłem uchwytem i wszytko dalej poszło gładko
DSCN3450 — kopia.JPG
DSCN3450 — kopia.JPG (130.43 KiB) Przejrzano 853 razy
Pozdrowiemia
Ryszard
cdn
Awatar użytkownika
ryszardb
Posty: 93
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Szkuner LYDE

Post autor: ryszardb »

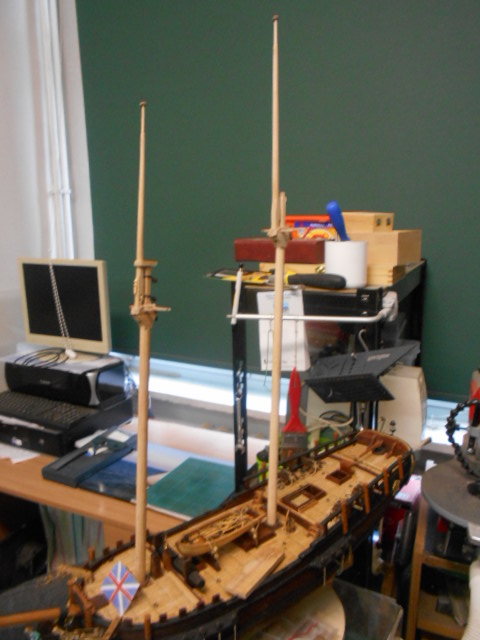

Powoli dłubię w drzewcach . Fok i grot maszt oszlifowane. Grot maszt do powtórki, pomyliłem drewno zamiast olchy zrobiłem z brzozy. Przygotowaną miałem olchę na drzewca i nie wiem skąd tam sie wzięła brzoza.

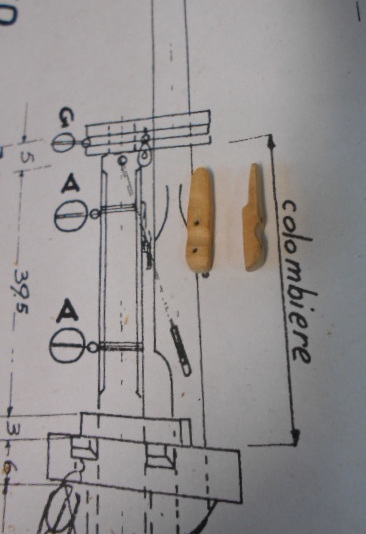

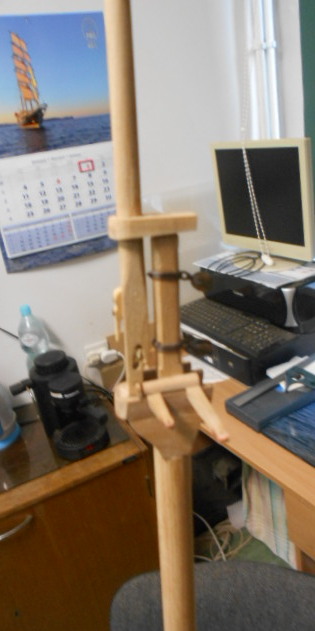

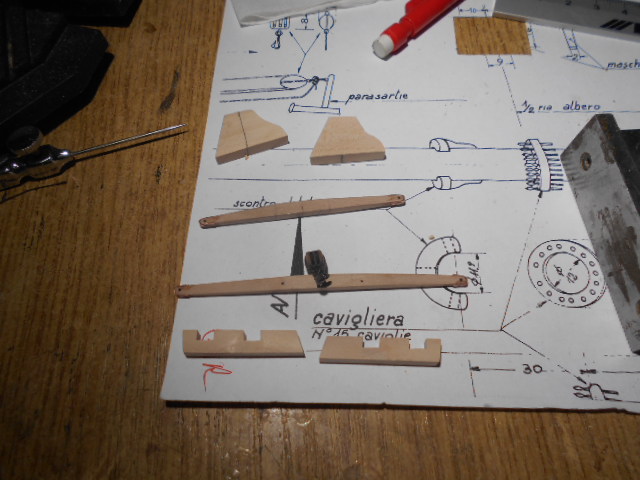

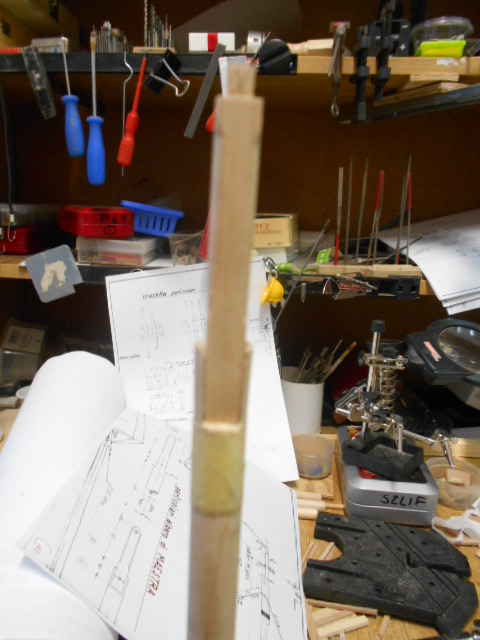

Saling fokmasztu
Tu widać że grot jest bardziej biały
Mówi się trudno i do roboty
Pozdrowienia
Życzę wszystkim dużo zdrowia w Nowym Roku !!
Ryszard
