HMS Leopard

Post autor: kagra »

Witam.

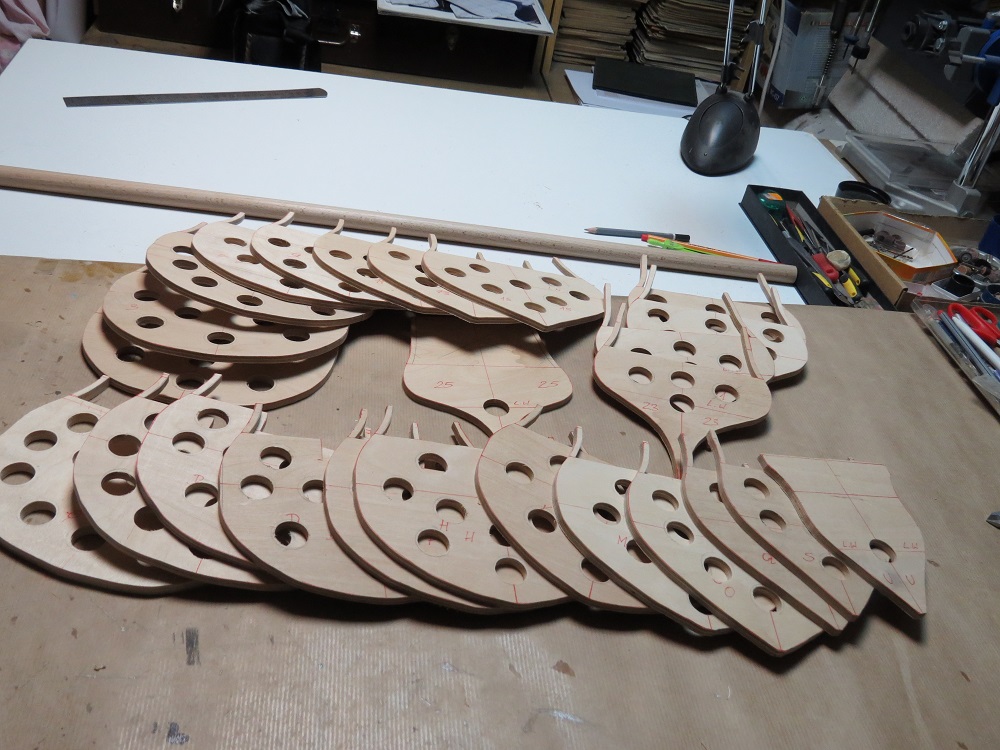

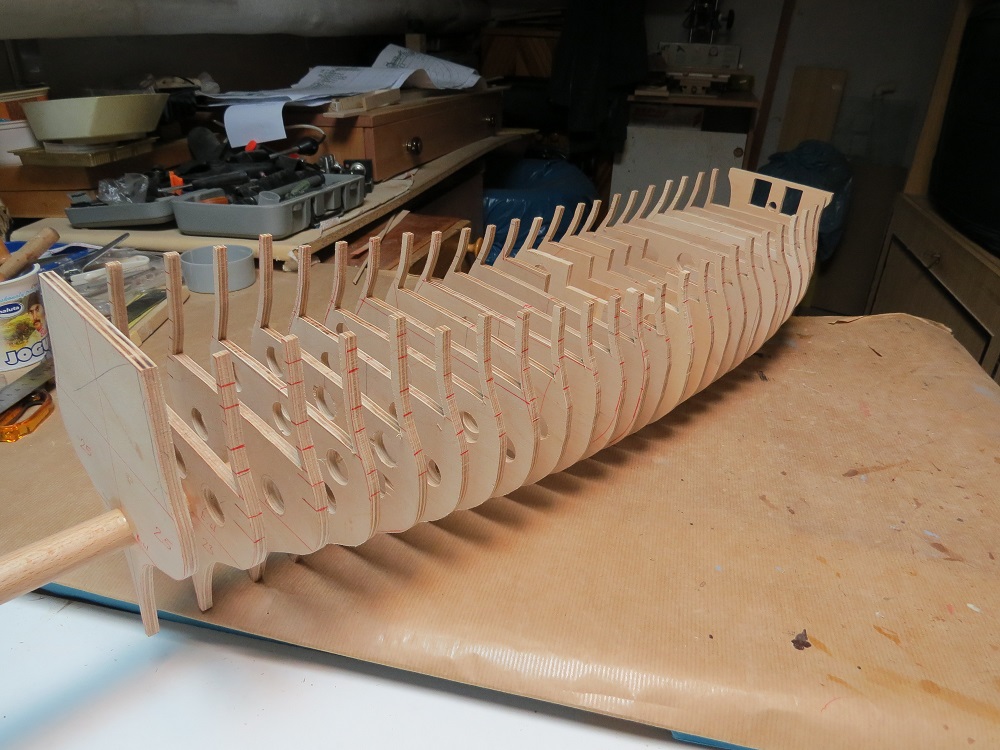

Okres jesienny sprzyja modelowaniu.Tym razem mój wybór padł na HMS Leopard.To znaczy chcę pokazać budowę szkieletu z planów dostępnych w sieci.Relacja budowy jest już na Kodze w/g kol.Stanisława ale bez pokazania samego początku budowy.Te parę ujęć może będą przydatne tym zaczynającym przygodę z modelarstwem szkutniczym.Ponieważ budowa szkieletu tą metodą jest prosta jak prosty jest wałek na którym osadzone są wręgi.Bez tzw.stoczni,wystarczy styropianowe korytko w którym swobodnie można obracać szkielet podczas obróbki.Resztę niech mówią fotki.

Pozdrawiam.Kazimierz
Załączniki
Ostatnio zmieniony 19 paź 2016, 18:56 przez kagra, łącznie zmieniany 1 raz.
Awatar użytkownika
ostry_gl
Posty: 0
Rejestracja: 06 kwie 2015, 22:18

Re: HMS Leopard (B)

Post autor: ostry_gl »

Bardzo się cieszę z Pana kolejnej relacji. Jak to się na Kodze mówi - zasiadam w pierwszym rzędzie:)

Pozdrawiam,
Łukasz
Awatar użytkownika
Siberian
Posty: 24
Rejestracja: 11 sty 2014, 20:58

Re: HMS Leopard (B)

Post autor: Siberian »

Z radością zajmuję miejsce w pierwszym rzędzie tuż obok Łukasza :). Świetnie się ten serial zapowiada, no i forum nieco się ożywi.
Pozdrawiam, Wojtek.
Awatar użytkownika
ryszardw
Posty: 846
Rejestracja: 04 gru 2010, 21:56

Re: HMS Leopard (B)

Post autor: ryszardw »

Witaj.Cieszę się na tą relację .Zaciekawił mnie szczegół osadzenia żeber.Nie osadzasz na stępce tylko elementy wklejasz pomiędzy zebra .Czym to jest podyktowane .Czy mimo to uzyskujesz osiowość i czy konstrukcja kadłuba nie wichruje się .Pozdr.R
Awatar użytkownika
kagra
Posty: 1068
Rejestracja: 04 gru 2010, 21:56

Re: HMS Leopard

Post autor: kagra »

Dzięki za kibicowanie.

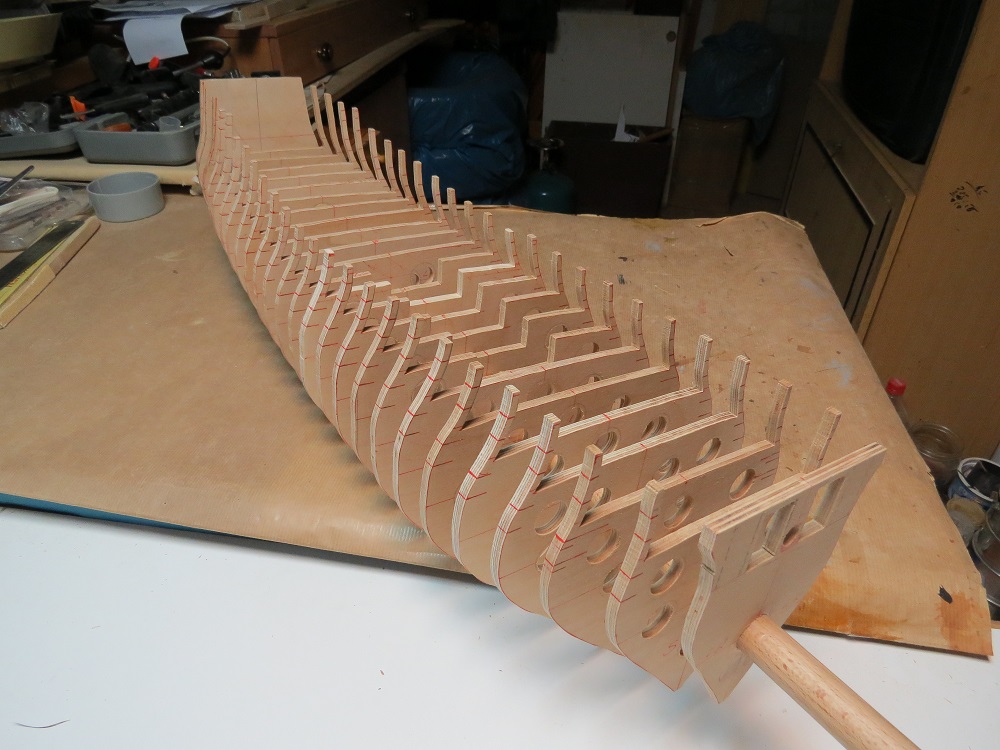

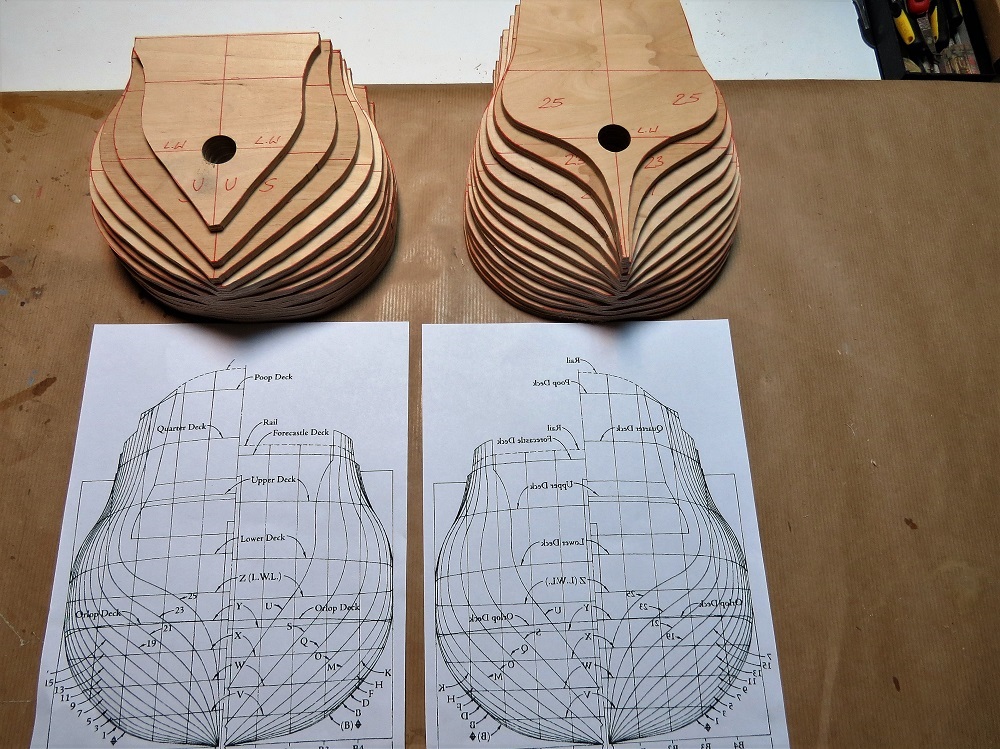

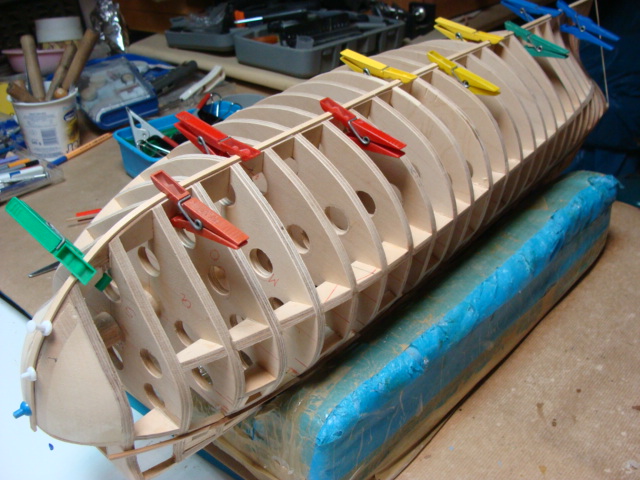

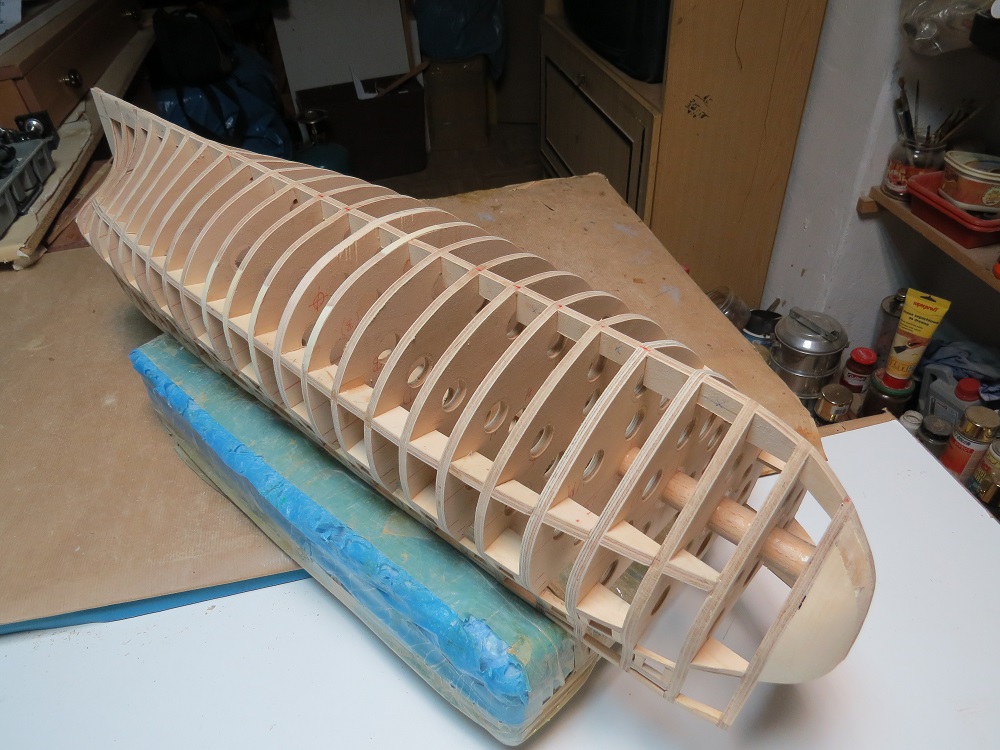

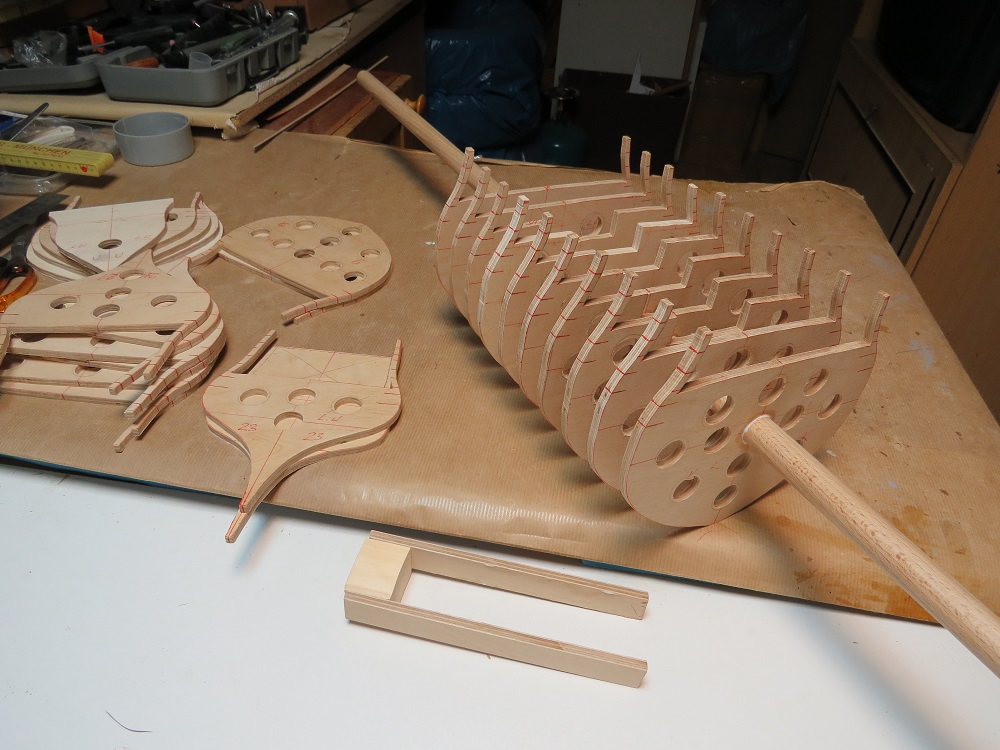

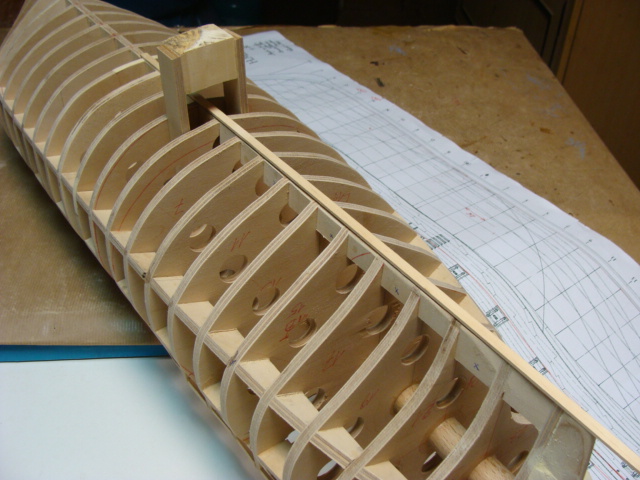

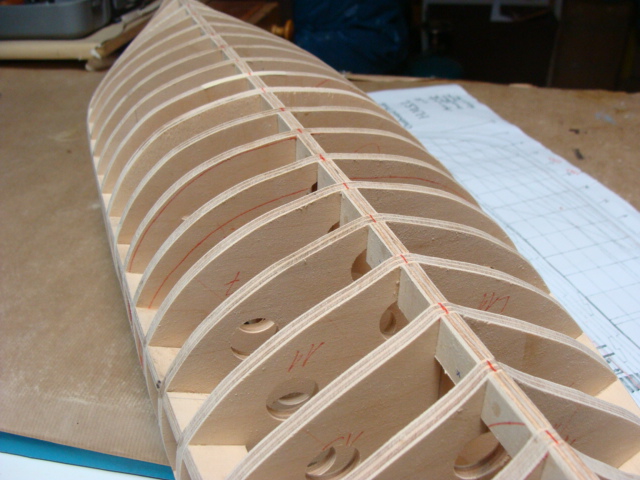

Ryszard,wszystko dzięki 3 punktom orientacyjnym zaznaczonych na wręgach,linii wodnej oraz stępki.Najpierw nasadziłem na wałek wręgę środkową sprawdzając kąty proste.Po zaschnięciu kleju za pomocą tego szablonu doklejałem kolejne wręgi z jednej i z drugiej strony sprawdzając najlepszym przyrządem czyli na oko,
czy punkty się pokrywają.Następnie brałem się za inną robotę czekając aż klej dobrze złapie.I tak w kółko.Trochę było z tym zabawy.Wzmocnienia między wręgami nie pozwolą na zwichrowanie.Oczywiście wałek bukowy pełni rolę kręgosłupa i musi być idealnie prosty.W markecie przerzuciłem chyba z 50 wałków zanim wybrałem dobry.
W stępce to tylko wklejone wzmocnienia, na to przyjdzie wąska listwa pełniąca rolę tzw.rabbetu a na nią właściwy kil odpowiednio przyklejony i zakołkowany.

Pozdrawiam wszystkich.K.
Załączniki
Ostatnio zmieniony 19 paź 2016, 18:55 przez kagra, łącznie zmieniany 1 raz.
Awatar użytkownika
kagra
Posty: 1068
Rejestracja: 04 gru 2010, 21:56

Re: HMS Leopard

Post autor: kagra »

Witam ponownie.

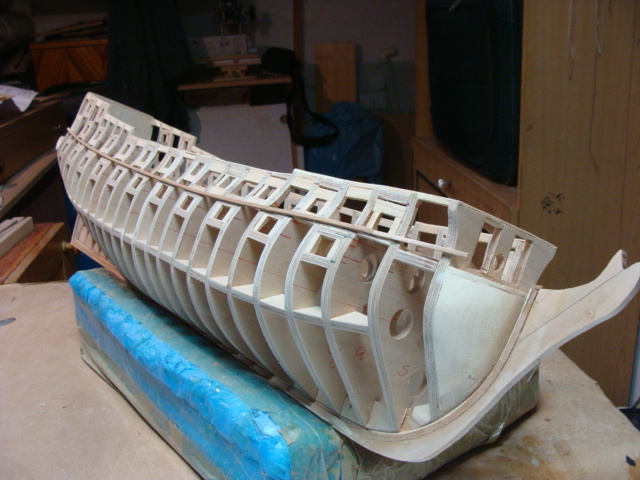

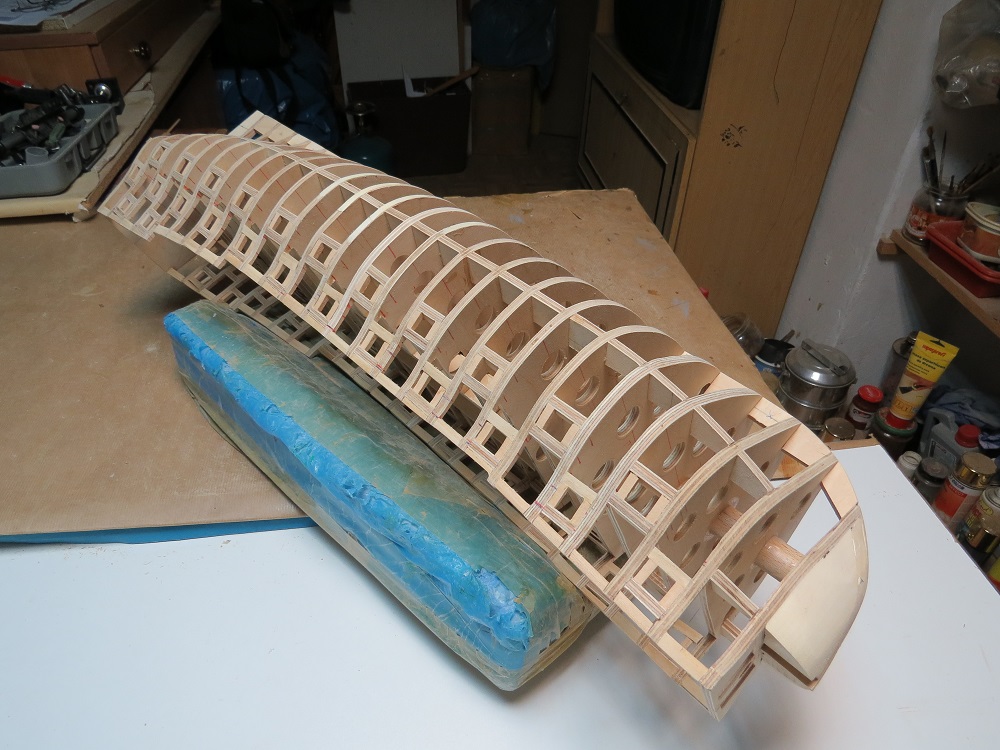

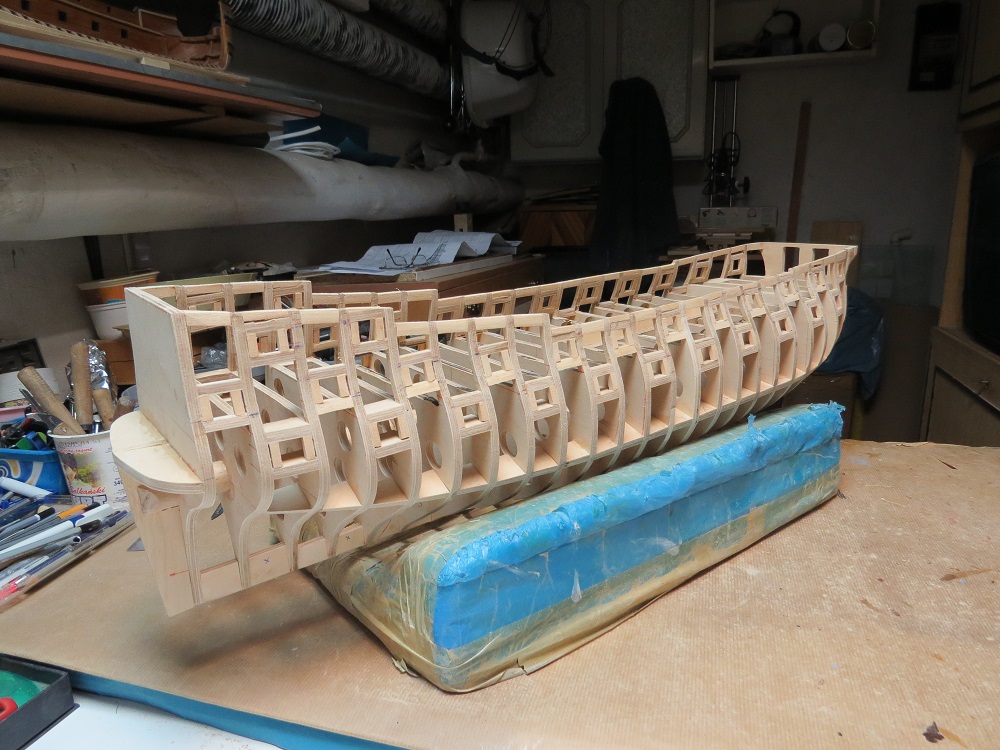

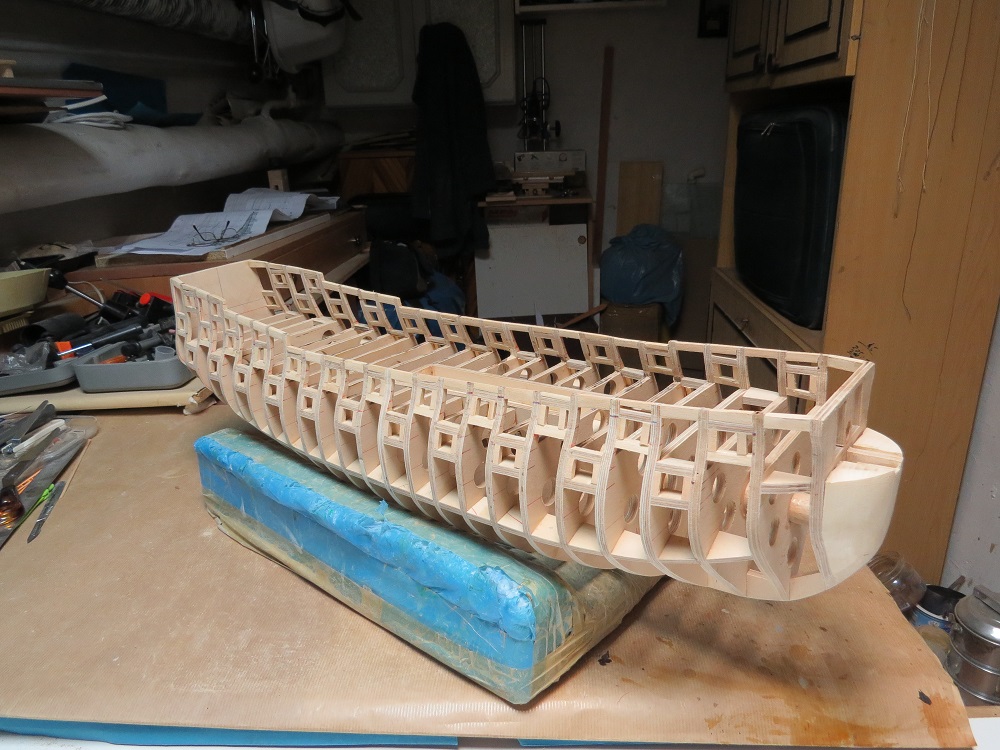

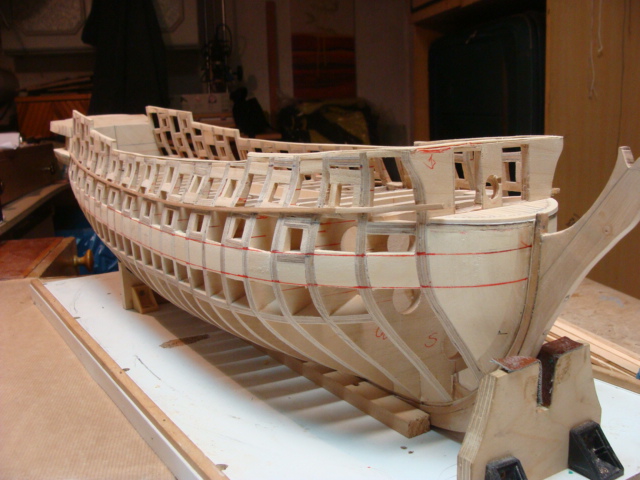

Oczywiście po dokładnym trasowaniu nie obyło się bez drobnych poprawek.Szczególnie podczas szlifowania wręg i ustawianiu otworów pod furty.Szkielet jest symetryczny i nie zwichrowany.Szczelina pod kilem oraz pod dziobnicą jest zachowana tak,że 1/3 planki się chowa.

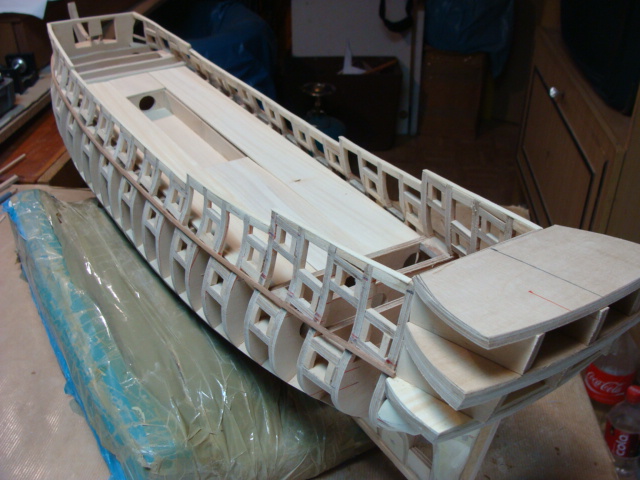

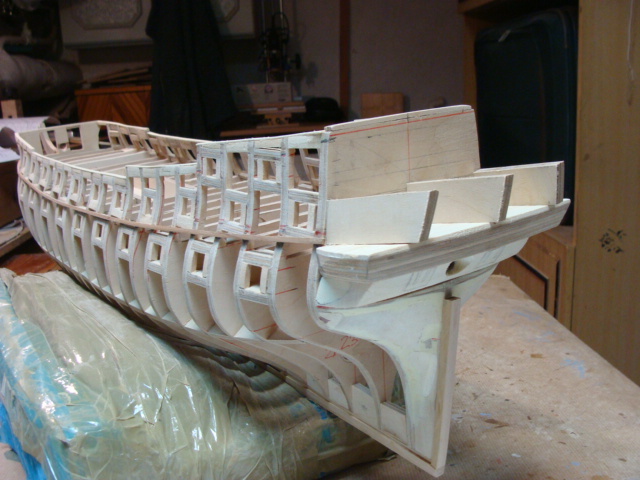

Miałem problem jak rozwiązać w prosty sposób galerię rufową a ponieważ okna i tak będą matowe,wymyśliłem taką oto konstrukcję.Jest trochę toporna,ale wszystko będzie pokryte gzymsami,zdobieniami itp.Tak,że wszystko się schowa.Najgłówniejsze prace przy szkielecie są zrobione.Teraz tylko przemyśleć plan dalszych prac,aby było jak najmniej poprawek.Pozdrawiam.K.
Załączniki
Ostatnio zmieniony 19 paź 2016, 18:55 przez kagra, łącznie zmieniany 1 raz.
Awatar użytkownika
kagra
Posty: 1068
Rejestracja: 04 gru 2010, 21:56

Re: HMS Leopard

Post autor: kagra »

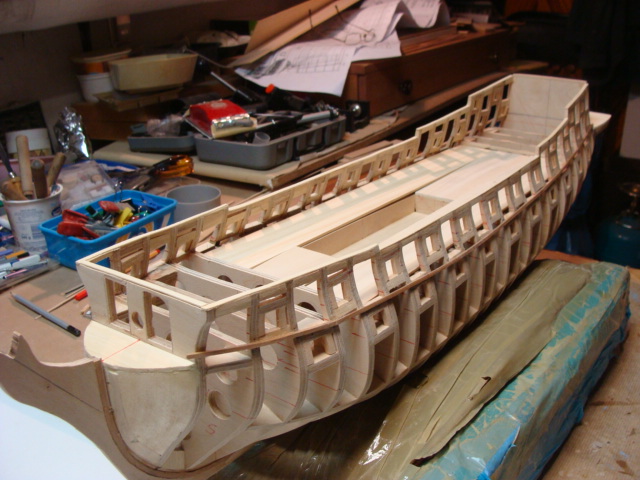

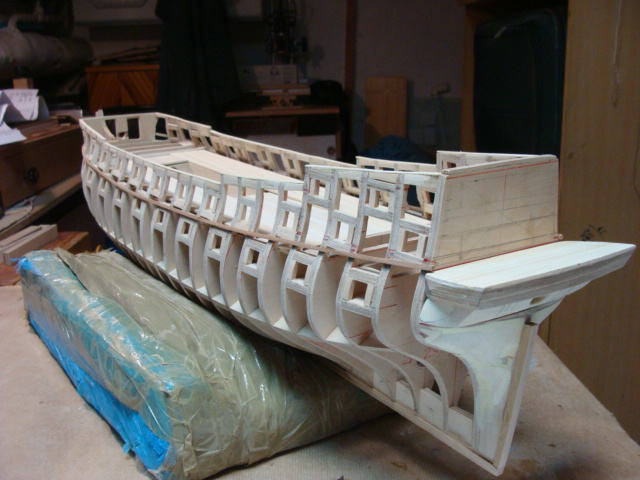

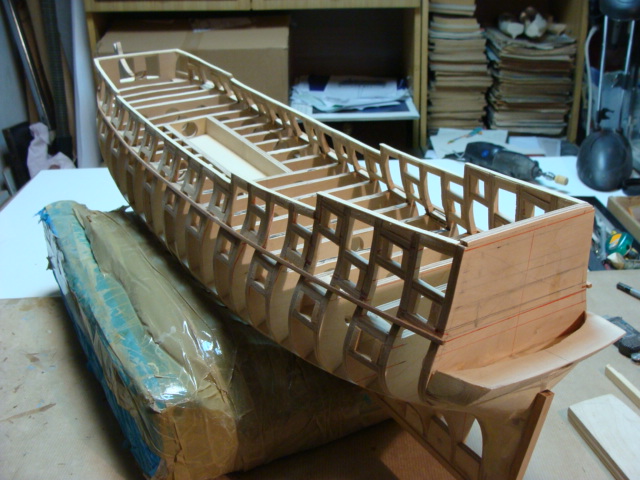

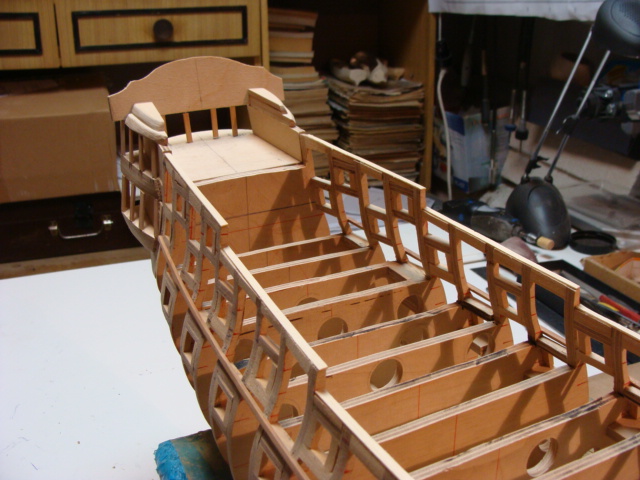

Prowizorycznie usadowiłem galerię rufową aby mieć odniesienie do górnego pokładu.Do dalszych prac galeria zostanie częściowo zdemontowana aby dokładnie spasować poszczególne części.
Pozdrawiam.K.
Załączniki
Ostatnio zmieniony 19 paź 2016, 18:53 przez kagra, łącznie zmieniany 1 raz.
Awatar użytkownika
kagra
Posty: 1068
Rejestracja: 04 gru 2010, 21:56

Re: HMS Leopard

Post autor: kagra »

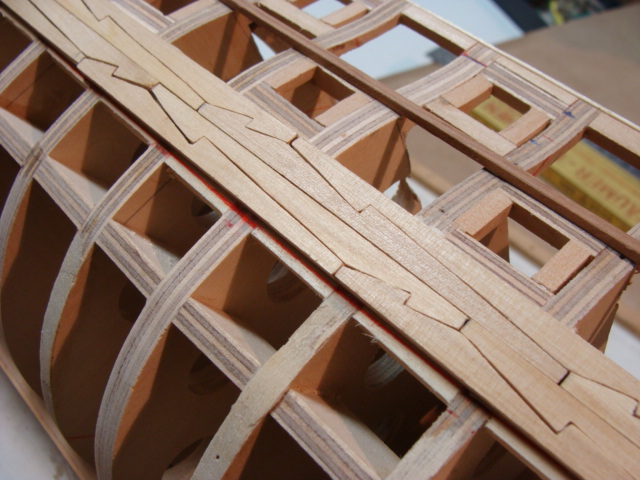

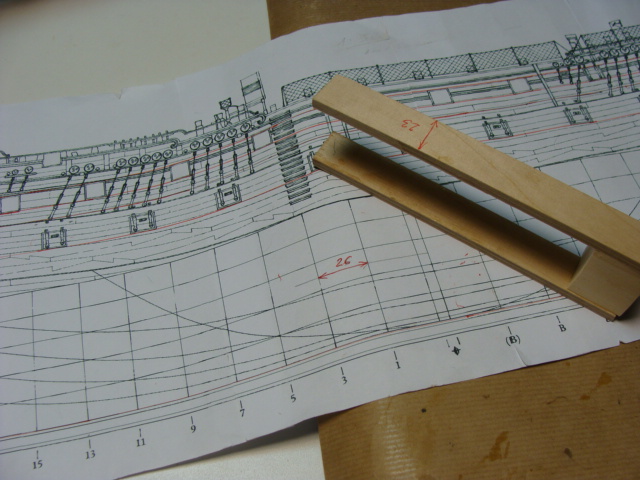

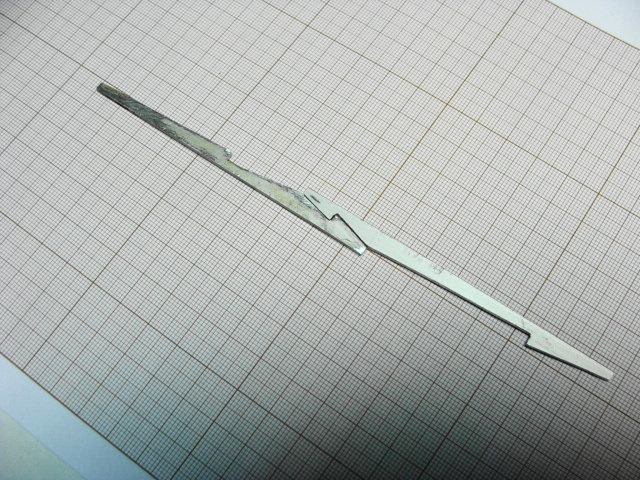

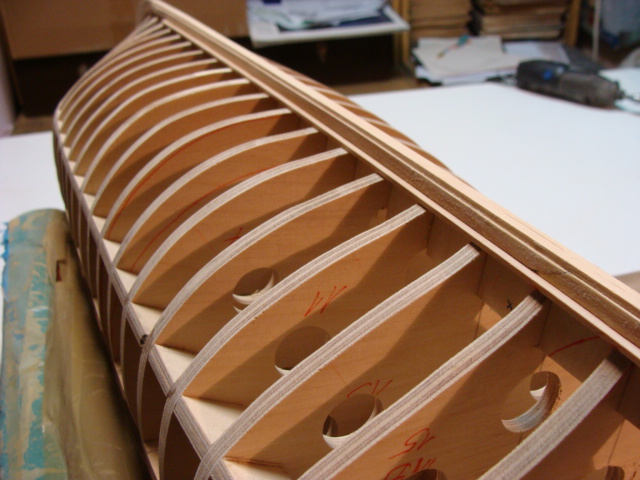

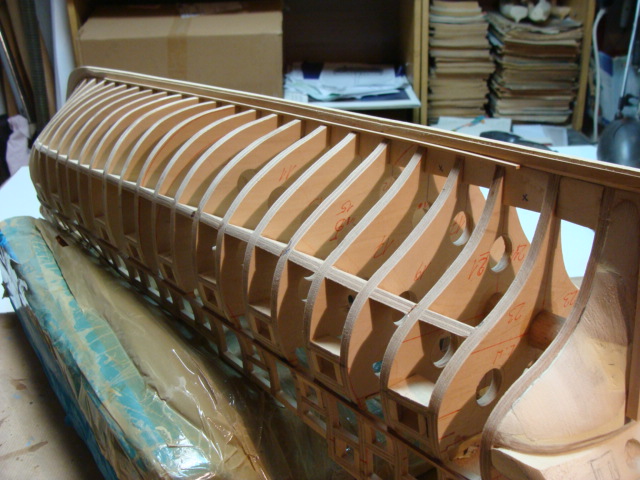

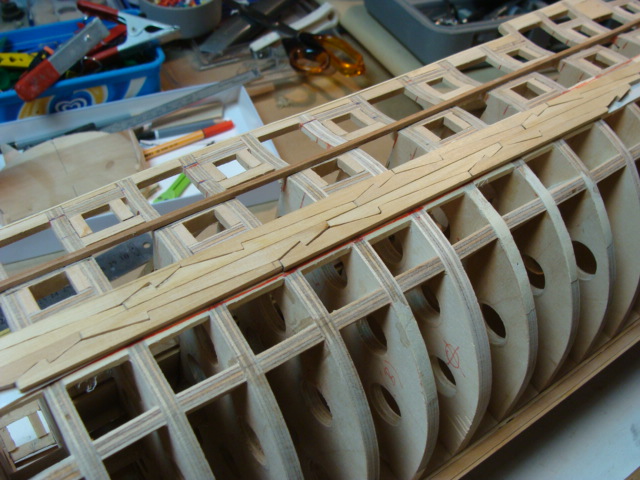

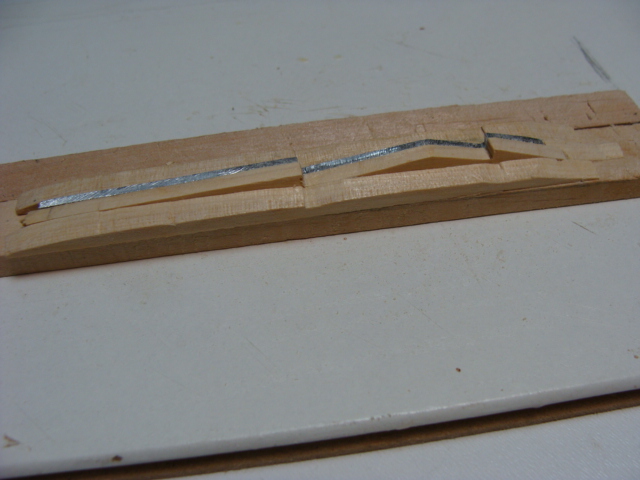

Wkleiłem pasy po bokach burt,na których będę układał puzzle,dość grube wzmocnienia odbojnic.Do tego wyszlifowałem szablon aluminiowy i według niego żmudne wycinanie.Ale najpierw trzeba położyć planki od tej listewki do czerwonej linii poniżej.Pozdrawiam.K.
Załączniki
Awatar użytkownika
ryszardw
Posty: 846
Rejestracja: 04 gru 2010, 21:56

Re: HMS Leopard

Post autor: ryszardw »

Bardzo trudno spasować te elementy.Ach gdyby tak wyciąć laserem lub nadpalić na pewna głębokość .Tylko czy to jest możliwe .Pozdr.R
Awatar użytkownika
kagra
Posty: 1068
Rejestracja: 04 gru 2010, 21:56

Re: HMS Leopard

Post autor: kagra »

Ryszard,myślę,że nie będzie tak żle.Na razie są lużno,jak będę przyklejał to się bardziej dociśnie.Resztę załatwi klej i pył podczas szlifowania.Zresztą wolałbym aby wzór tego składania był wyrażny.Pozdrawiam.
