Royal Louis-relacja z budowy

Post autor: Grzechotnik »

Czas pokazać i otworzyć pudełko.

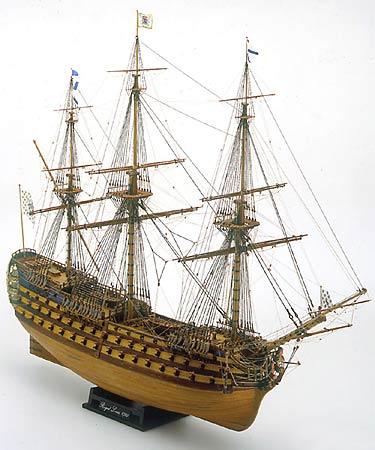

Royal Louis Mamoli w skali 1:90 długośc 1080mm, wysokość 830mm, 120 dział, trzy pokłady- liniowiec I kalsy.Dlaczego ten model?. Po pierwsze darowanemu w metkę się nie zagląda (oj drogie to u nas), a po drugie to piękny jest.Czy wyjdzie z tego model redukcyjny?-wątpię. Jest to jednostka słabo udokumentowana technicznie i wiele rozwiązań w zestawie jest na zasadzie domysłu z epoki.A oto co zawiera pudeło:

http://img229.imageshack.us/img229/8817/dsc004218ez.jpg


http://imageshack.us/?x=my6&myref=http://www.old.modelarstwo.org.pl/forum/viewtopic.php?t=17984http://img206.imageshack.us/img206/6674/dsc004231lh.jpghttp://img492.imageshack.us/img492/5792/dsc004247wl.jpgJakość materiału w pudełku znacznie lepsza niż w przypadku Grzechotnika którego właśnie ukończyłem.Drewienka lepiej wysortowane i obrobione a na bardzo przyzwoitym poziomie są wykonane odlewy zdobień. Niestety są pokryte złoceniami fabrycznymi i jakoś będę musiał to usunąć( jak?-może jakieś pomysły).
Artyleria też odlana, ale widać "szwy" matrycy i trzeba to będzie dopracować.
http://img235.imageshack.us/img235/8978/dsc004254qr.jpghttp://img476.imageshack.us/img476/327/dsc004272yu.jpghttp://img499.imageshack.us/img499/7467/dsc004280mk.jpg
Mam zamiar wiele elementów i materiałów wymienić o ile będzie na co.Niestety musi ulec rozbudowie mój park maszynowy Płacze / Bardzo smutny .Tym co posiadam nie da się tego modelu wykonać na jako takim poziomie bo to straszna bestia jest.Dokumentacja techniczna w zestawie mocno uproszczona i mniej czytelna niż w przypadku Rattlesnake ale do przyjęcia.Liczę na szeroką pomoc szanownego forum w zakresie tak rozwiązań technicznych jak i logistycznych. Mile widziane rysunki z epoki, zdjęcia, szkice.U mnie z tym kiepsko. Pozdrawiam Wszystkich i zapraszam do współpracy
Jacek.
Awatar użytkownika
maciejza
Posty: 512
Rejestracja: 04 gru 2010, 21:55

Odp:Royal Louis-relacja z budowy

Post autor: maciejza »

Grzechotnik napisał:
Czas pokazać i otworzyć pudełko.


Czy to wszystkie fotki? czy jakąś przeoczylem?:
Bo w twoim poscie się troche .. linki potegowaly ;)

Obrazek Obrazek
Obrazek Obrazek
Obrazek Obrazek
Grzechotnik
Posty: 107
Rejestracja: 04 gru 2010, 21:55

Odp:Royal Louis-relacja z budowy

Post autor: Grzechotnik »

Dzięki za pomoc przy fotkach. Coś mi przy kopiowaniu nie wyszło ale obiecuję poprawę
:) .
Pozdrawiam
Jacek
PS
stocznia już stoi:P .
zimon
Posty: 101
Rejestracja: 04 gru 2010, 21:55

Odp:Royal Louis-relacja z budowy

Post autor: zimon »

Witaj Jacku, :)
widze ze sobie sprezentowałes niezly okrecik, czekam na dalsza relacje z budowy model jest naprawde imponujacy, robi wrazenie
Obrazek
czeka cie kawał fajnej pracy nad nim
pozdrowienia dla reszty zapalencow :evil:
"Ogłada przychodzi z miast, mądrość z pustyni"
zimoni@wp.pl
Grzechotnik
Posty: 107
Rejestracja: 04 gru 2010, 21:55

Odp:Royal Louis-relacja z budowy

Post autor: Grzechotnik »

Przepraszam to znowu ja :) .Troszkę dziś popracowałem ( o dziwo urobek większy niż zakładałem ) wiec się chwalę. Wszystkie grodzie ładnie fabrycznie obrobione i idealnie pasujące:woohoo: . Stąd ten postęp.Jak widać na obrazkach to wielki ten mój kajak bedzie.
ObrazekObrazek

Pozdrawiam
Jacek
Awatar użytkownika
krzychkam
Posty: 187
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Bia\u0142ystok","desc":"","lat":"","lng":""}

Odp:Royal Louis-relacja z budowy

Post autor: krzychkam »

Witam :)

Grzechotnik napisał:
Czas pokazać i otworzyć pudełko.
... (ciach)
Dokumentacja techniczna w zestawie mocno uproszczona i mniej czytelna niż w przypadku Rattlesnake ale do przyjęcia.Liczę na szeroką pomoc szanownego forum w zakresie tak rozwiązań technicznych jak i logistycznych. Mile widziane rysunki z epoki, zdjęcia, szkice.U mnie z tym kiepsko. Pozdrawiam Wszystkich i zapraszam do współpracy
Jacek.


Jacku może materiały umieszczone tutaj
trochę wzbogacą Twoją dokumentację na temat "króla Ludwika" :D
Grzechotnik
Posty: 107
Rejestracja: 04 gru 2010, 21:55

Odp:Royal Louis-relacja z budowy

Post autor: Grzechotnik »

Troszkę mnie nie było i prace spowolniały. Ale teraz już się nie da poganiać chcąc zachować szansę na jakiś efekt końcowy.
Obrazek
Na tym zdjęciu widać wzmocnienie podłużne szkieletu( dwie listwy 10x10mm) co przy tej dłudości modelu jes niezbędne.
Cały czas poszukuję dobrej metody wykonywania imitacji smołowań pomiędzy deskami pokładu. Przy Grzechotniku wykonałem to przez malowanie markerem krawędzi klepek i efekt nie spełnił oczekiwań.Krawędzie cięć poprzecznych listewek są poprostu bardziej chłonne i mokre metody powodują wnikanie barwnika wgłąb materiału.Tu eksperymentuję z metodą suchą i trafiłem na coś takiego:
Obrazek
Kosztuje to to 4PLN i testy wychodzą zachęcająco, ale jest to metoda( poczernianie krawędzi klepki) raczej dla modeli wykonywanych w dużej skali bo rysuneksmołowania wychodzi bardzo delikatny.Trwają prace pokładowe
[img]http://img492.ima[URL=http://img473.imageshack.us/my.php?image=dsc006162kg.jpg][IMG]http://img473.imageshack.us/img473/860/dsc006162kg.th.jpg[/img]
geshack.us/img492/9673/dsc006126yy.th.jpg[/IMG][/URL]
Deski pokładu to walunt laths ( nie wiem: jak to po naszemu?) o wymiarach 0,4x4x60mm co w naturze wynosiło: 3,6x36x540cm-nie wiem czy nie przyjąłem za dużej długości. Na ostatnich dwu zdjęciach widać brak pokrycia pokładu w środkowej części kadłuba. Po wykonaniu poszycia zostaną wycięte szczyty grodzi w tej części i pokład zostanie uzupełniony. I jeszcze jedna niedogodność. Zawsze myślałem że przy budowie modelu może boleć głowa albo ręce. A tu o dziwo bolą nogi i kręgosłup bo całe wyklejenie pkładu trzeba robić na stojąco. Grzechotnika brałem na kolanka i wio, a tu niestety ze względu na wielość Ludwika trzeba swoje odstać.
Pozdrawiam
Jacek
Powiększenia zdjęć po kliknięciu na nie.
Grzechotnik
Posty: 107
Rejestracja: 04 gru 2010, 21:55

Odp:Royal Louis-relacja z budowy

Post autor: Grzechotnik »

Znowu nie wkleiło mi dwu zdjęć.
Obrazek
Obrazek
Pozdrawiam
Jacek
Grzechotnik
Posty: 107
Rejestracja: 04 gru 2010, 21:55

Odp:Royal Louis-relacja z budowy

Post autor: Grzechotnik »

Ahoj. Z wolnym czasem dalej kiepsko, ale coś tam przybyło więc powieszę parę fotek.
Obrazek
to co niezbędne do wykonania kołków Szalony ( niech je .....).Wbiłem ich już około 980
Obrazek
trwa usuwanie szkód po kornikach
Obrazek
a tak to wygląda przed cegiełkowaniem ( z braku tegoż zastosowano papier ścierny 400
Obrazek
stan obecny- po szlifowaniu, 1x capon i 1x bondex (satyn). Po mozolnym wbijaniu kołków wykonałem gretingi z obudową i schodnię choć plany mówią o wykonaniu tych czynności po wykonaniu poszycia. Ale teraz jest łatwiejszy dostęp a poza tym miałem ochotę na jakąś odmianę przed kolejnym pokładem.
Obrazek
Zabudowa gretingu i schodni-tu nastąpiły małe modyfikacje materiałowe
Przy położeniu kolejnego pokładu trzeba postawić 26 słupów. Cztery z nich będą częściowo widoczne. Jako że instrukcja nakazuje wykonanie ich z listwy 4x4mm przy śr.wysokości 22mm byłyby one strasznie nieproporcjonalne. W związku z tym umyśliłem sobie wykonanie czterech sztuk nieco inaczej, tak aby optycznie wyglądały na bardziej wysmukłe.
Obrazek
frezowanie
Obrazek
wykonanie postumentów pod słupy
Obrazek
efekt przed montażem
Awatar użytkownika
Rado
Posty: 322
Rejestracja: 04 gru 2010, 21:55

Odp:Royal Louis-relacja z budowy

Post autor: Rado »

Pokład i gretingi budzą zazdrość. Ślicznie Ci idzie.
