[R] STS "LWÓW" - żaglowiec szkolny 1:100 - inwencja własna - luźny związek z Małym Modelarzem 4-5-6/2016

[Art-UR]

Bardzo dziękuję Tomaszu, na pewno skorzystam przy wiązaniu talii.

[Art-UR]

Dalej brniemy w wyposażenie pokładu.

Wyciągarka śródokręcia

Dysponujemy kilkoma fotografiami tego elementu z pokładu „Lwowa”. Dwie pierwsze to stopklatki z filmu „Zew morza” (1927 r.)








Wyciągarka kotwic na pokładzie dziobówki. Pierwsza fotka jest ujęciem ze „Lwowa” (w kierunku dziobu), druga jest analogicznym urządzeniem z innego statku (widok w kier. rufy)







Radosnych Świąt i udanego 2024 roczku.

[Art-UR]

Witajcie, jeszcze w 2023

Koło sterowe i osłona maszynki sterowej na pokładzie rufowym







Zgodnie z niemal „ortodoksyjnym” moim kartoniarstwem, założeniem było wykonanie wszystkiego z papieru







Do Siego 2024 Roku.

[Karrex]

Artur świetna robota, jestem pod wrażeniem, jedyne do czego bym się przyczepił to gretingi - mają za duże oczka, to jednak greting i proporcje oczka do listwy to 1:1.

Powodzenia w nowym 2024 roku.
Pozdrawiam z Gdyni
Karol

[Art-UR]

Witam Was po sporej przerwie.
Z tzw. lenistwa nie pokazywałem efektów prac, a uzbierało się tego sporo. Faktycznie mam na ukończeniu wyposażenie pokładu oraz olinowanie i ożaglowanie „LWOWA”. Obiecuję, że się zbiorę i zapodam.

Tymczasem mam pewien dylemat i poproszę Was o pomoc w rozwikłaniu temaciku.
Chodzi o olinowanie bezanżagla.
Tradycyjnie podam wpierw fotografie oryginału z pytaniem

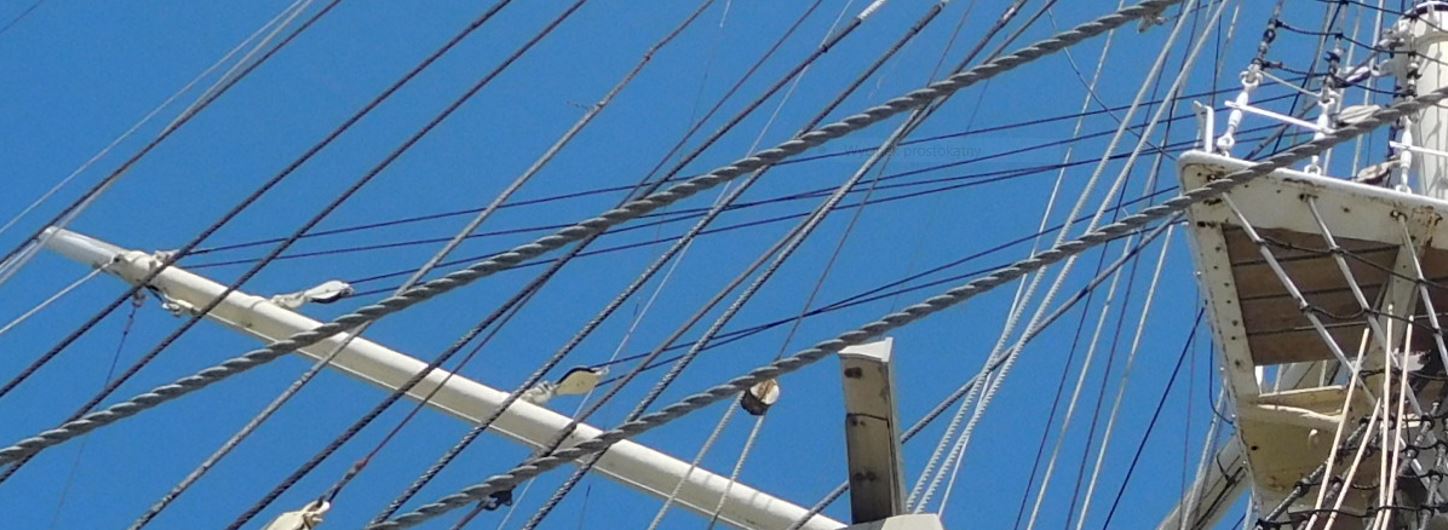

A następnie fotografie niemal bliźniaczej, pływającej wciąż jednostki „Star of India”.







Moje dylematy dotyczą następujących kwestii:
1. Na fotografiach „Star of India” nie mogę dostrzec ani pikfału ani gardafału.
2. Czy pięta gafla była zamocowana „na stałe” do masztu za pomocą okucia (np. goose neck)?
3. Na zdjęciach „Star of India” i „Lwowa” nok bomu i gafla połączone są „stałymi” linami bez bloków?

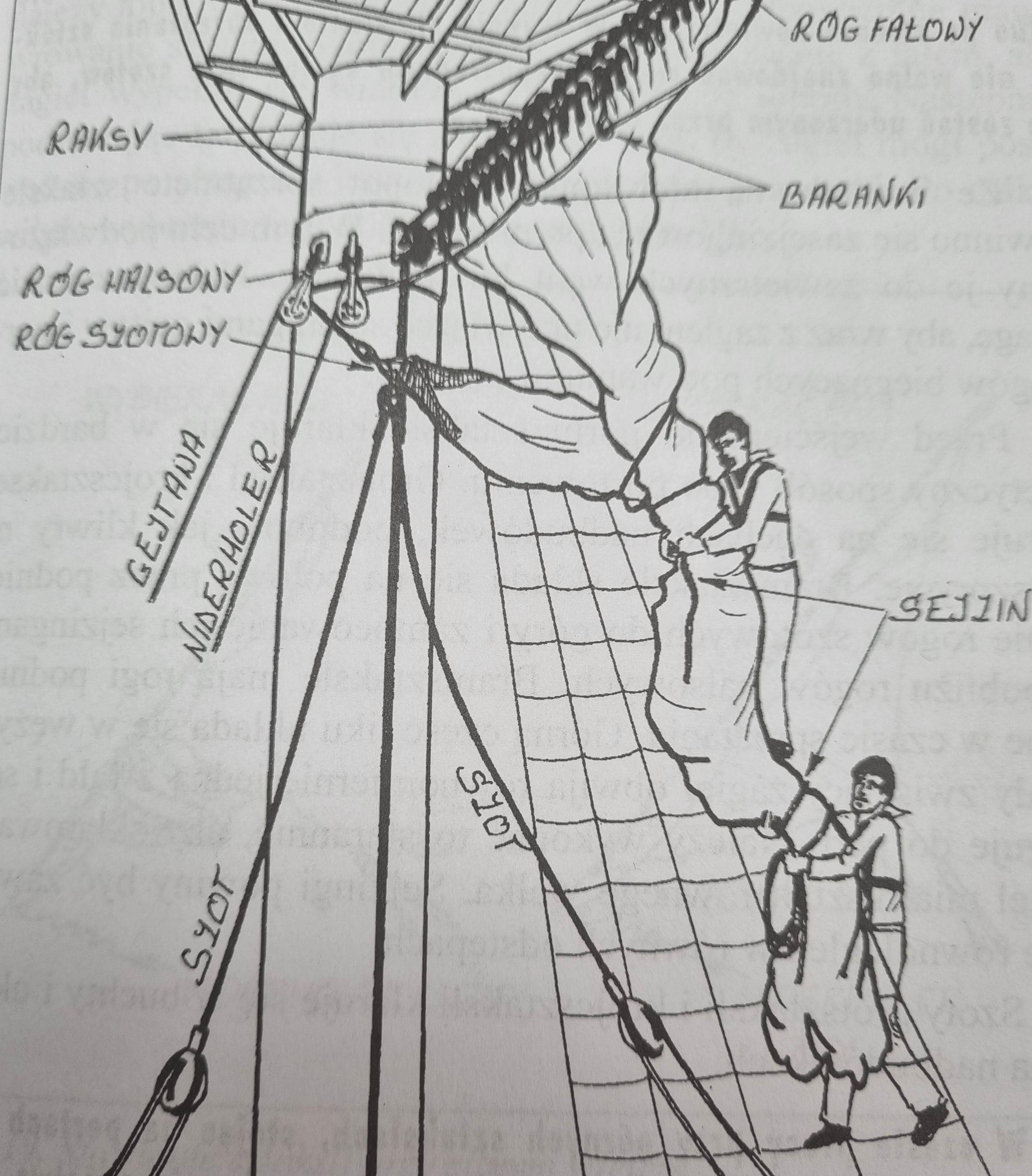

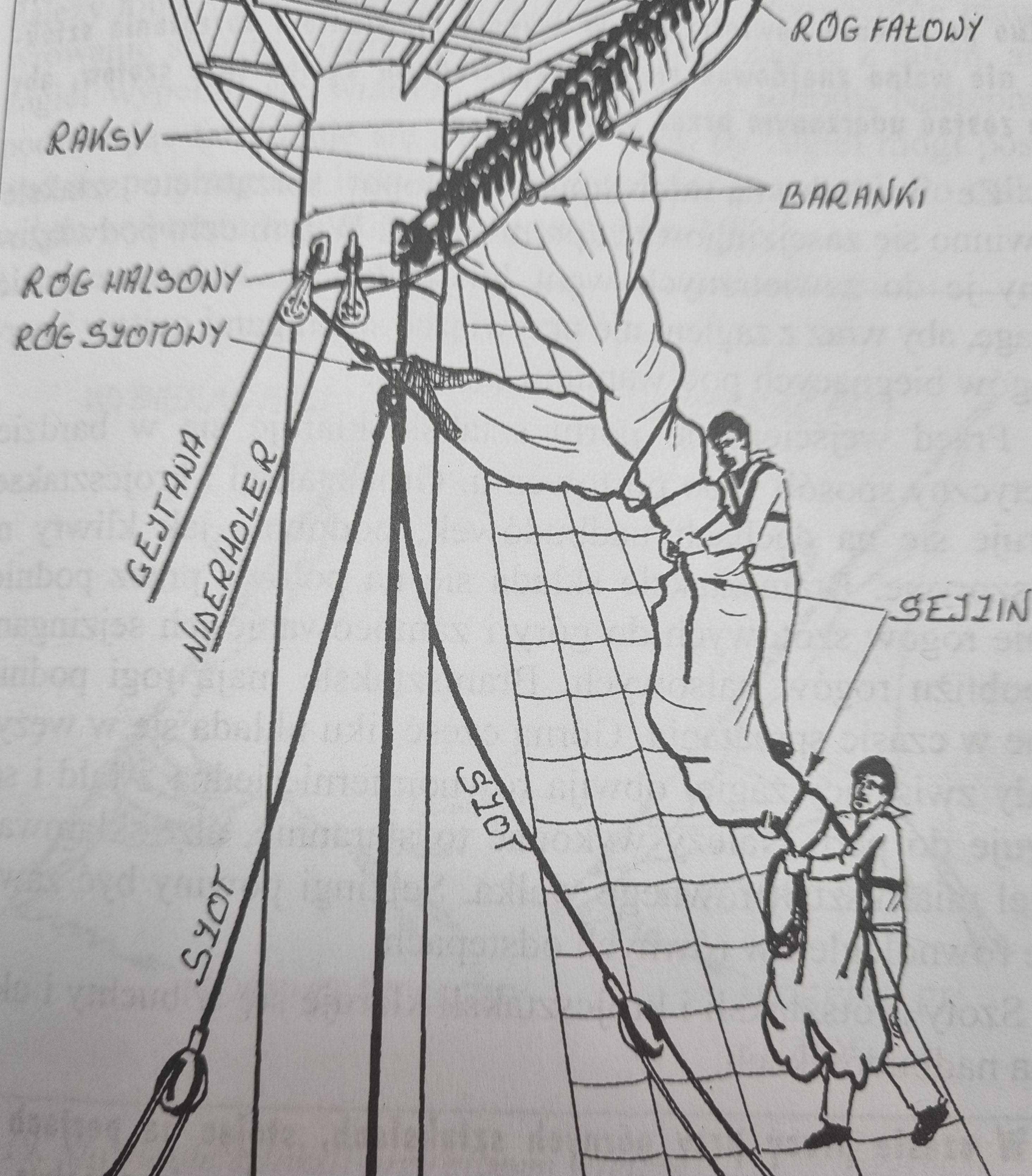

Powyższe wątpliwości i pytania odnoszę do olinowania Daru Młodzieży oraz informacji z rewelacyjnej książki Tomasza Maracewicza „Na skrzydłach wiatru. Żaglowce bez tajemnic”. Poniżej fotografie z tej publikacji z opisem klasycznego takielunku bezanżagla.

[TomekA]

Ta lina ktora zaznaczyles, w zargonie anglosaskim nazywa sie chyba Star of India mizzen spanker gaff topping lift.
Poszukaj w Google pod tym haslem - moze bedziesz mial szczescie i znajdziesz tam informacje, ktora szukasz.

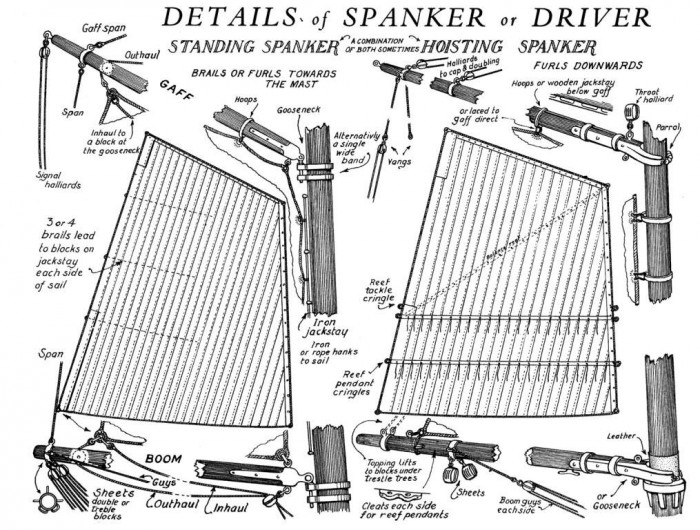

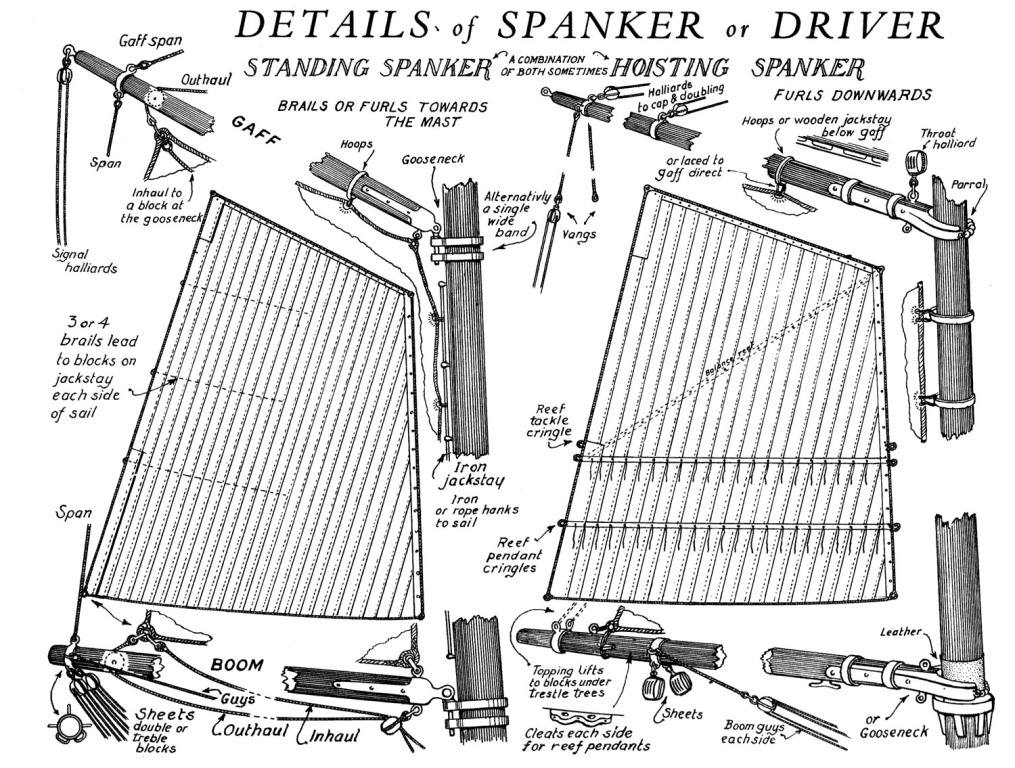

Ja napredce znalazlem takie dwie ilustracje na ten temat.
