Etap 26

Wykonanie kluzy kotwicznej.

Aby wykonać kluzę kotwiczną musiałem najpierw wykonać kopytko i na nim dopiero utworzyć skorupę z pasków gazety. Gotową kluzę przedstawia foto. 73.

Etap26_f73_kluza kotwiczna_elementy.jpg


Do wykonania kopytka wykorzystałem cienką sklejkę modelarską, twardą piankę poliuretanową i szara taśmę klejącą. Ze sklejki wyciąłem podstawę czyli zarys kluzy, dwa poprzeczne jej przekroje i prowadnicy łańcucha.
Przekroje nakleiłem na podstawę foto. 74a i b.

Etap26_f74a_ kluza kotwiczna_elementy.JPG

Etap26_f74b_ kluza kotwiczna_elementy.JPG


Wkleiłem wypełnienie z pianki foto. 75.

Etap26_f75_ kluza kotwiczna_wypełnienie.jpg

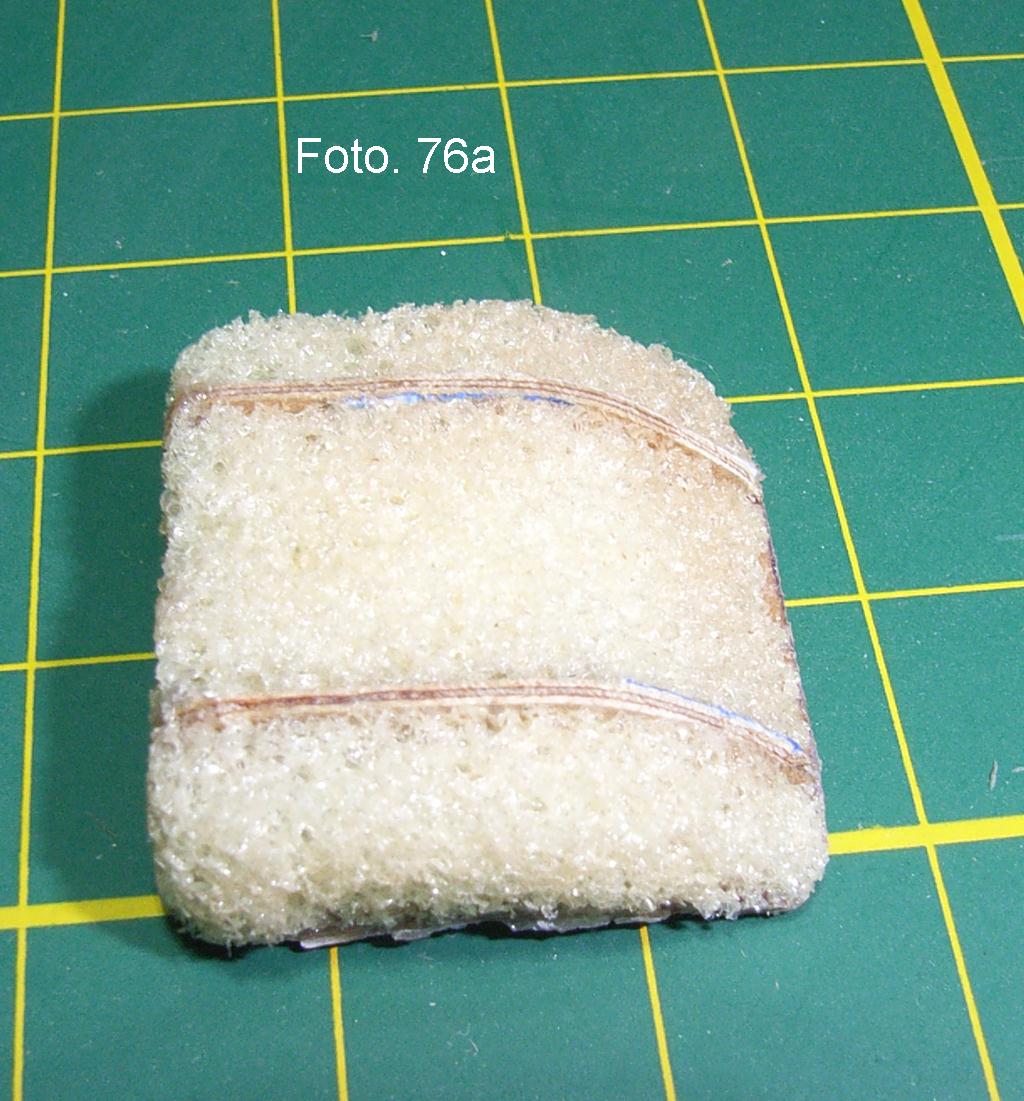

Kopytko wyprofilowałem foto. 76a i b.

Etap26_f76a_kluza kotwiczna_wypełnienie.jpg

Etap26_f76b_kluza kotwiczna_wypełnienie.jpg


Takie kopytko nakleiłem na kartonik i oklejałem paskami gazety, kilka warstw foto. 77.

Etap26_f77_kluza kotwiczna_wyklejanie.jpg


Foto. 78 przedstawia kopytko i zdjętą z niego skorupkę.

Etap26_f78_ kluza kotwiczna_skorupka.jpg


W skorupce wyciąłem otwór i przykleiłem prowadnicę łańcucha foto. 79.

Etap26_f79_kluza kotwiczna_skorupka02af.jpg


Po wymalowaniu ten element będzie przyklejony od wewnątrz do burty kadłuba w późniejszym czasie.

Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Witam!


Etap 27a

Wykonanie kluzy dziobowych sterów głębokości. cd.

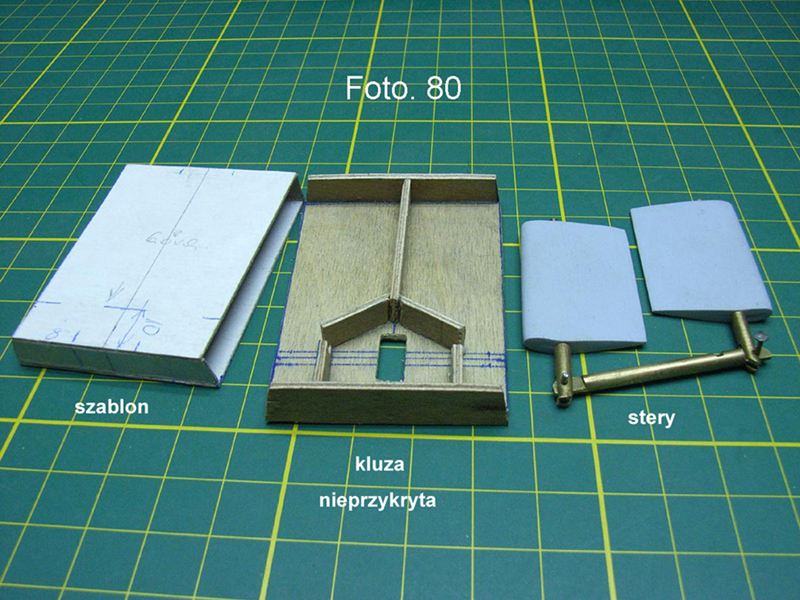

Aby wykonać kluzę dziobowych sterów głębokości musiałem najpierw wykonać szablon jej kształtu, by później pasował do kształtu burt. Szablon został wykonany z kartonu. Do wykonania właściwej kluzy użyłem kształtki modelarskiej gr. 1,7 mm. Wszystkie elementy widać na foto. 80, 81 i 82.

Etap27a_f80_kluza dziobo, sterów głębo,.JPG

Etap27a_f81_kluza dziobo, sterów głębo,.JPG

Etap27a_f82_kluza dziobo, sterów głębo,.JPG


Na foto. 83 widać jak będą ułożone schowane stery w kluzie. Dla zobrazowania są one włożone na razie, na sucho i nie dokładnie spasowane. Są też jeszcze niekompletne i zawierają elementy tymczasowe.

Etap27a_f83_kluza dziobo, sterów głębo,.JPG


Wysunięte z kluzy stery widać na foto. 84.

Etap27a_f84_kluza dziobo, sterów głębo,.JPG


Kluza nie będzie przykryta ścianką górną do momentu ostatecznego montażu, gdyż utrudniło by to montaż samych sterów i jej wklejenie w kadłub.

Ciąg dalszy nastąpi.

Kombinuję też jak "koń pod górę" jak rozwiązać wysuwanie i wsuwanie tych sterów [może się jednak nie udać].

Pozdrawiam

„Hadżi”
Na pochylni strajk zakończony: ok. podwod. SIEWIERJANKA, budowa wznowiona.
http://www.forum.modelarstwo.org.pl/viewtopic.php?t=48069
Nie ma rzeczy niemożliwych, są trudne lub b.trudne.
Myślenie nie boli. Gdyby głupota bolała to nie jeden z bólu by wył.
Awatar użytkownika
Hadżi
Posty: 389
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska k\/Olkusza","desc":"","lat":"","lng":""}

Re: SIEWIERJANKA badawczy ok. podwodny

Post autor: Hadżi »

Witam!


Etap 28

Wykonanie kanałów szasowania zbiorników balastowych.

„Świdraki i inne robactwo narobiło dziur w kadłubie które teraz trzeba zatkać”

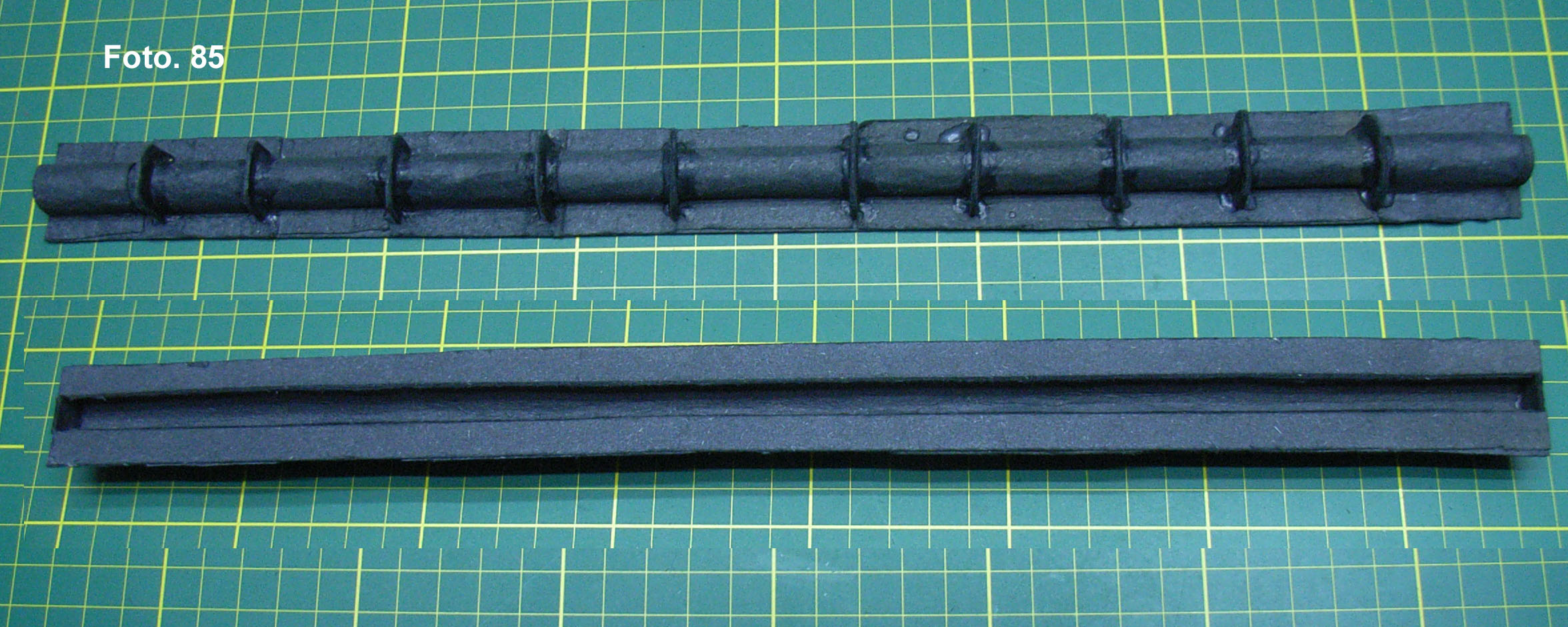

Nie wiem które otwory w rzeczywistości do czego służyły, ale zapewne miały jakieś wspólne kanały. Więc wykombinowałem takie jak na : foto. 85
