SIEWIERJANKA badawczy ok. podwodny

[Hadżi]

Etap 30

Wklejenie wzmocnień w kadłub
Witam!

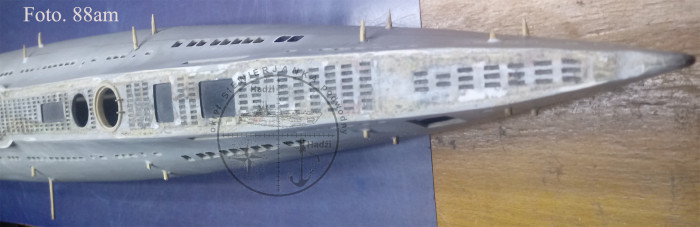

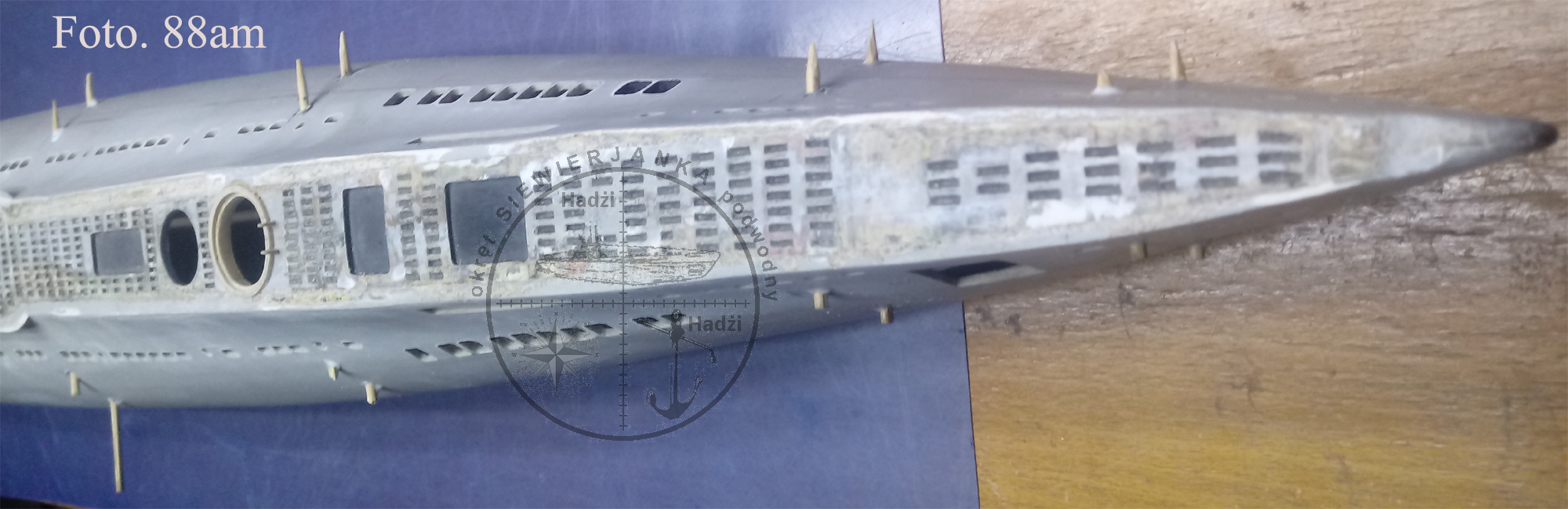

Nie jestem pewien czy po rozcięciu skorupy kadłuba wzdłuż linii KLW ona nie zmieni swego kształtu. Wolę nie ryzykować. Nawierciłem, więc otwory nad linią i pod linią na obu burtach. Wkleiłem w nie patyki szaszłykowe.

Po stwardnieniu kleju nadmiar będzie obcięty i zeszlifowany do powierzchni burty. Po rozcięciu okaże się jak zachowa się skorupa. Jak się nic nie będzie działo, te, co będą w czymś przeszkadzały zostaną usunięte.
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”

[Hadżi]

Witam!


Etap 31a

Rozcięcie sterburty
Witam!

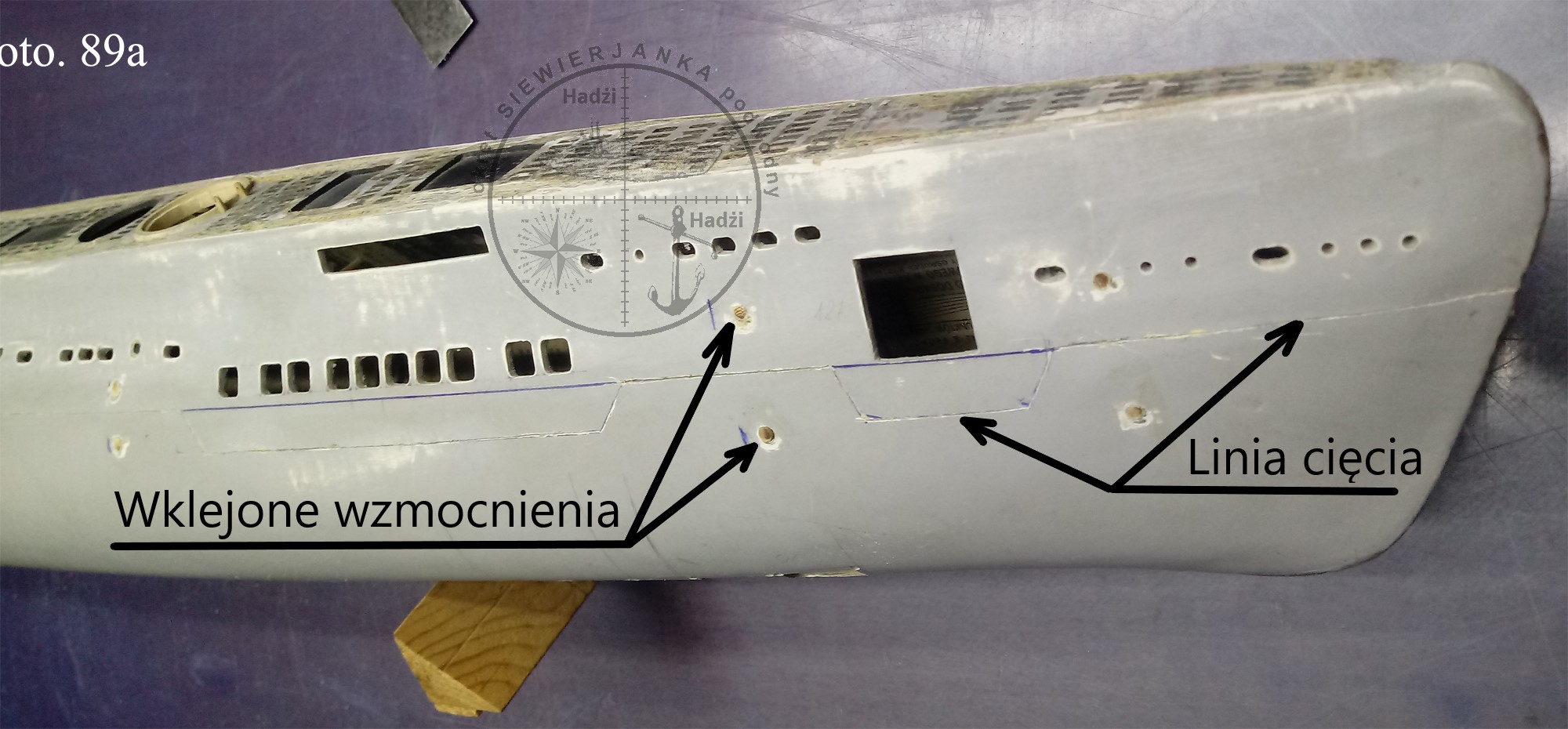

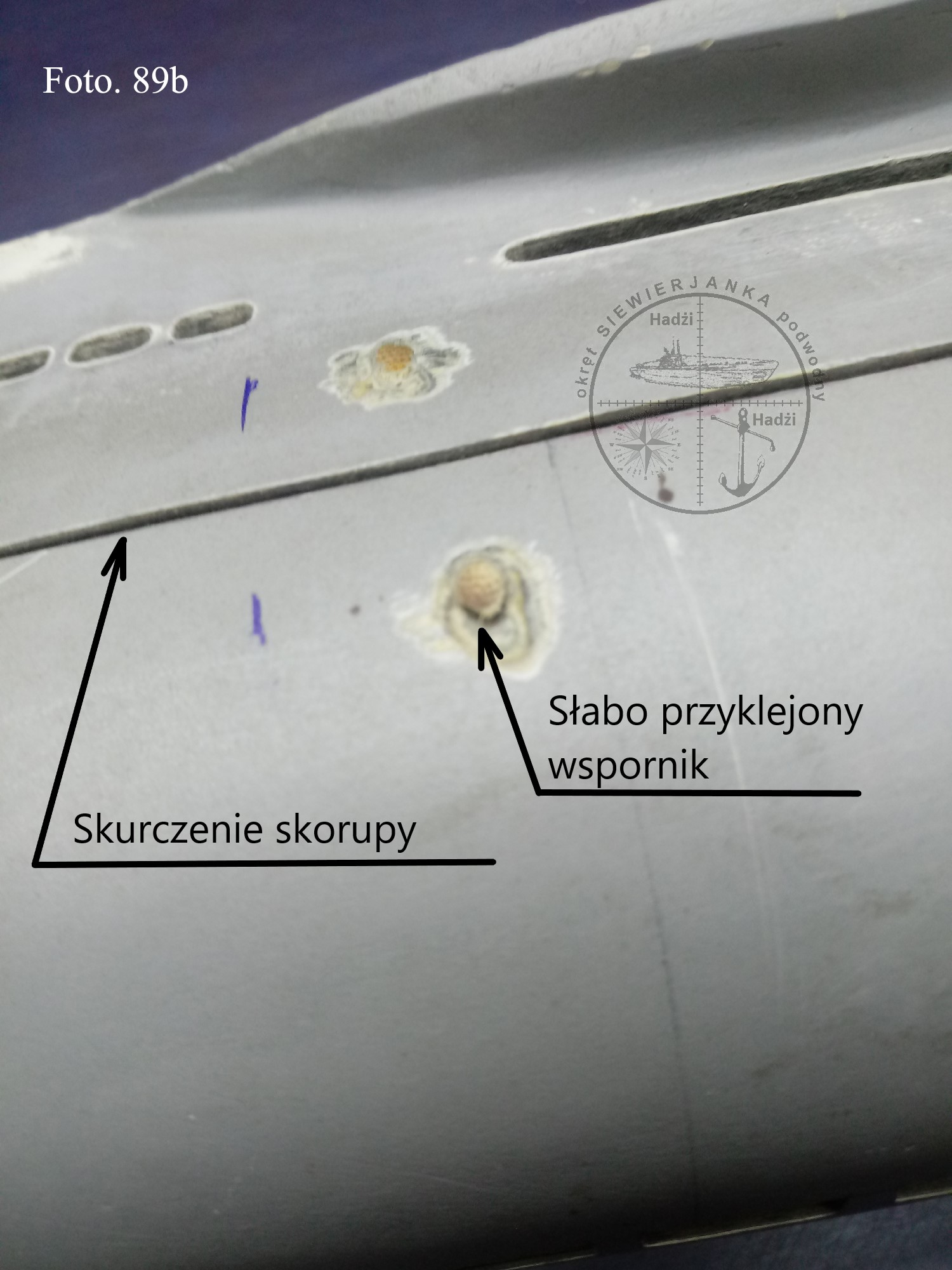

Po odcięciu nadmiaru wystającego wzmocnień i przeszlifowaniu rozciąłem skorupę na ster burcie.

Obawiałem się, że skorupa się rozpręży, a tu odwrotnie. Tam gdzie wzmocnienia były słabo przyklejone, a naprężenia duże skorupa się skurczyła do środka na 2mm.

Na moje szczęście do środka, bo będzie ją można później wyprzeć.
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”

[Hadżi]

Etap 31a

Rozcięcie backburty i rozpołowienie

Witam!

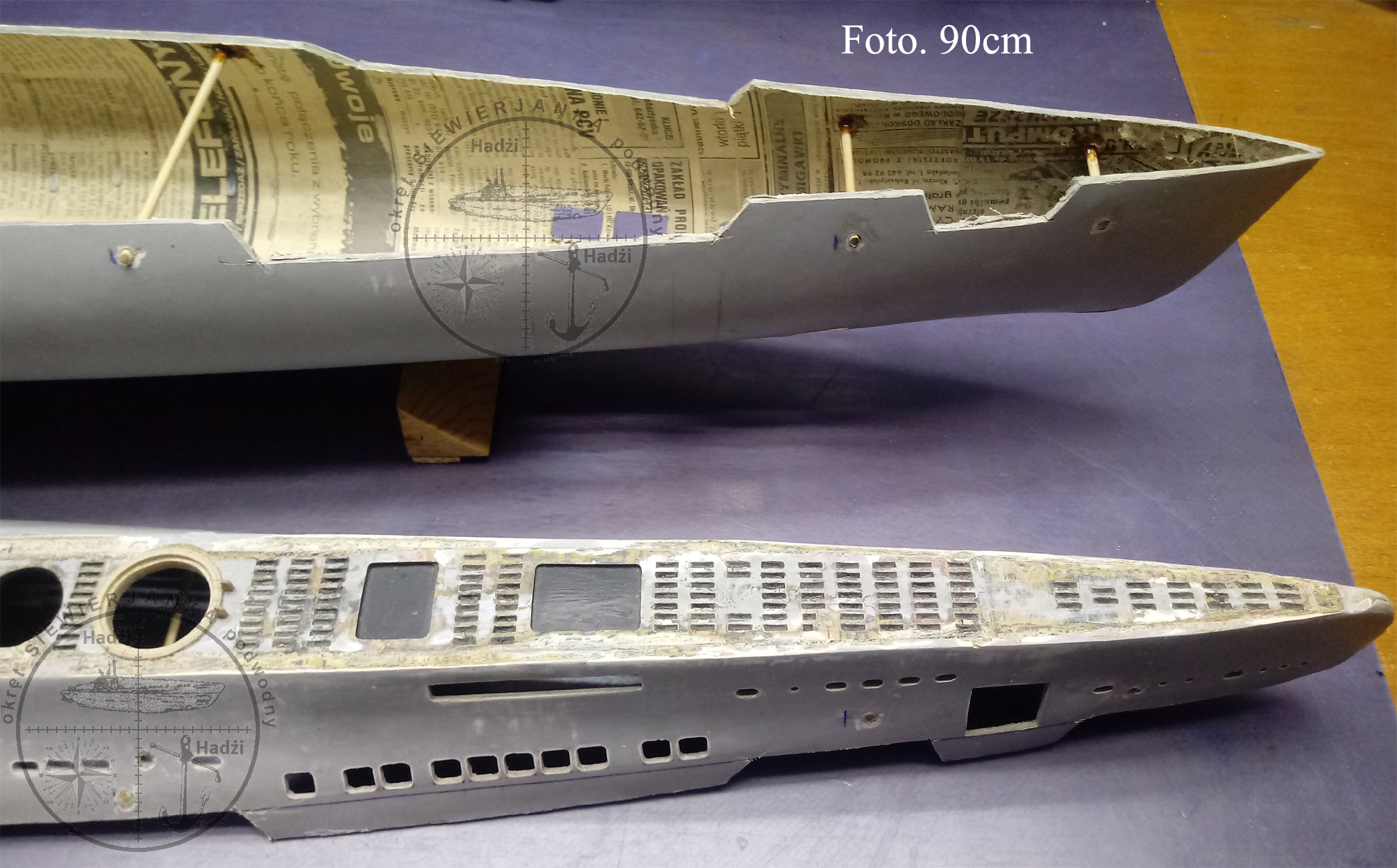

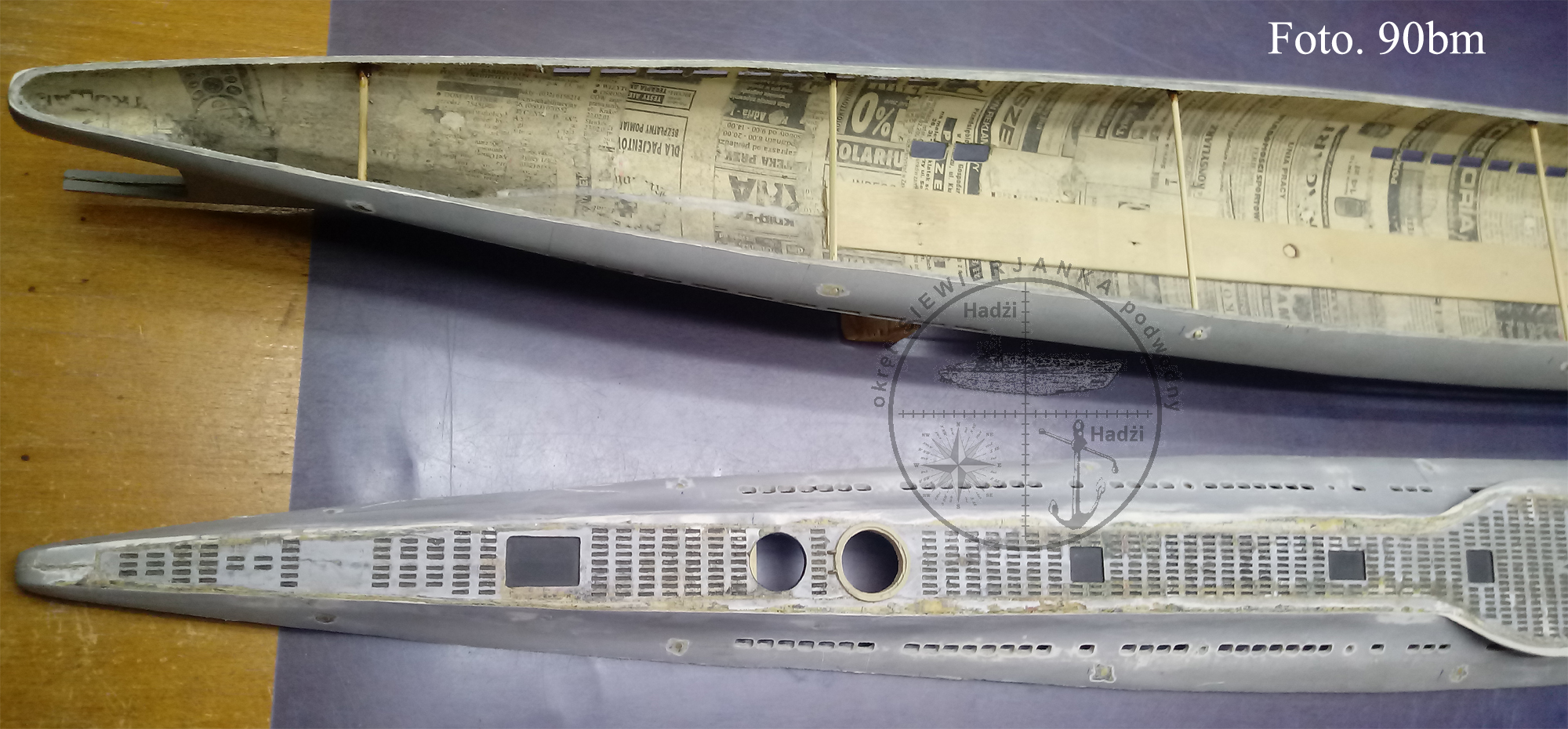

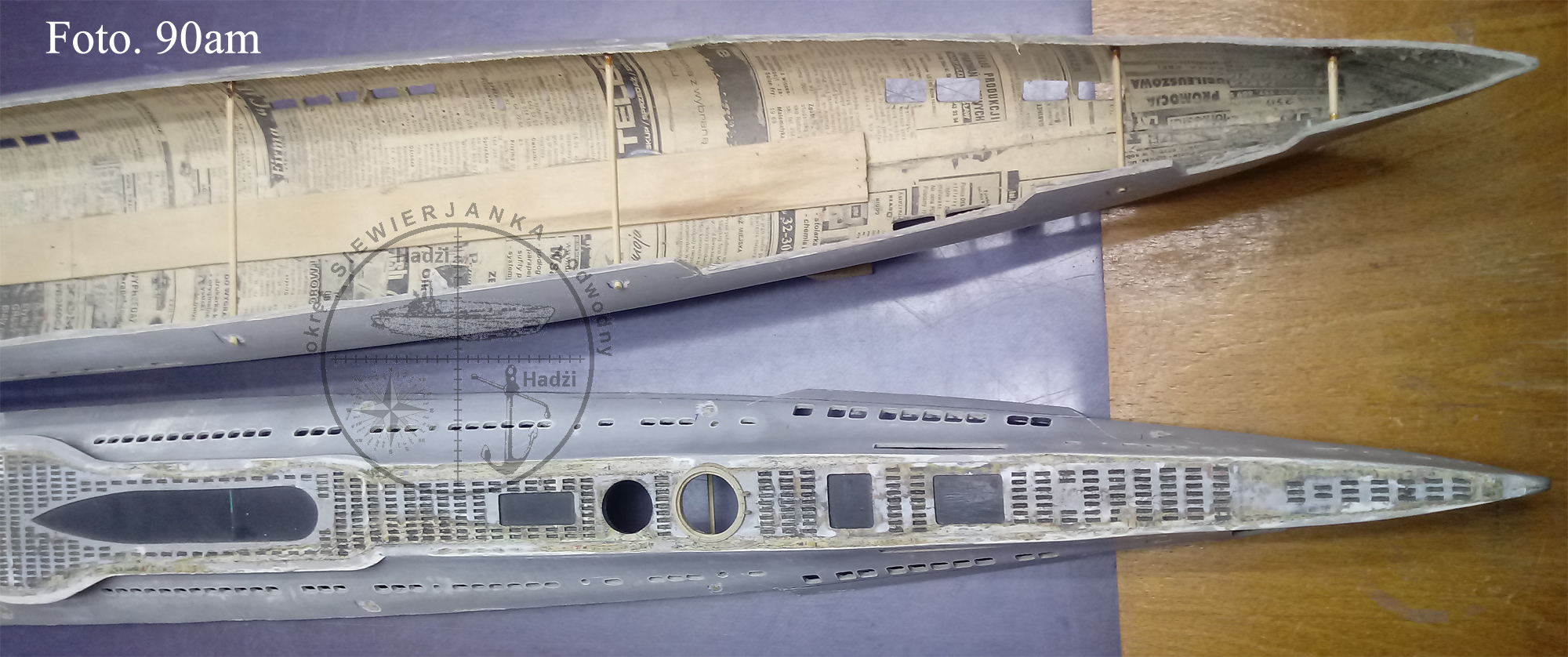

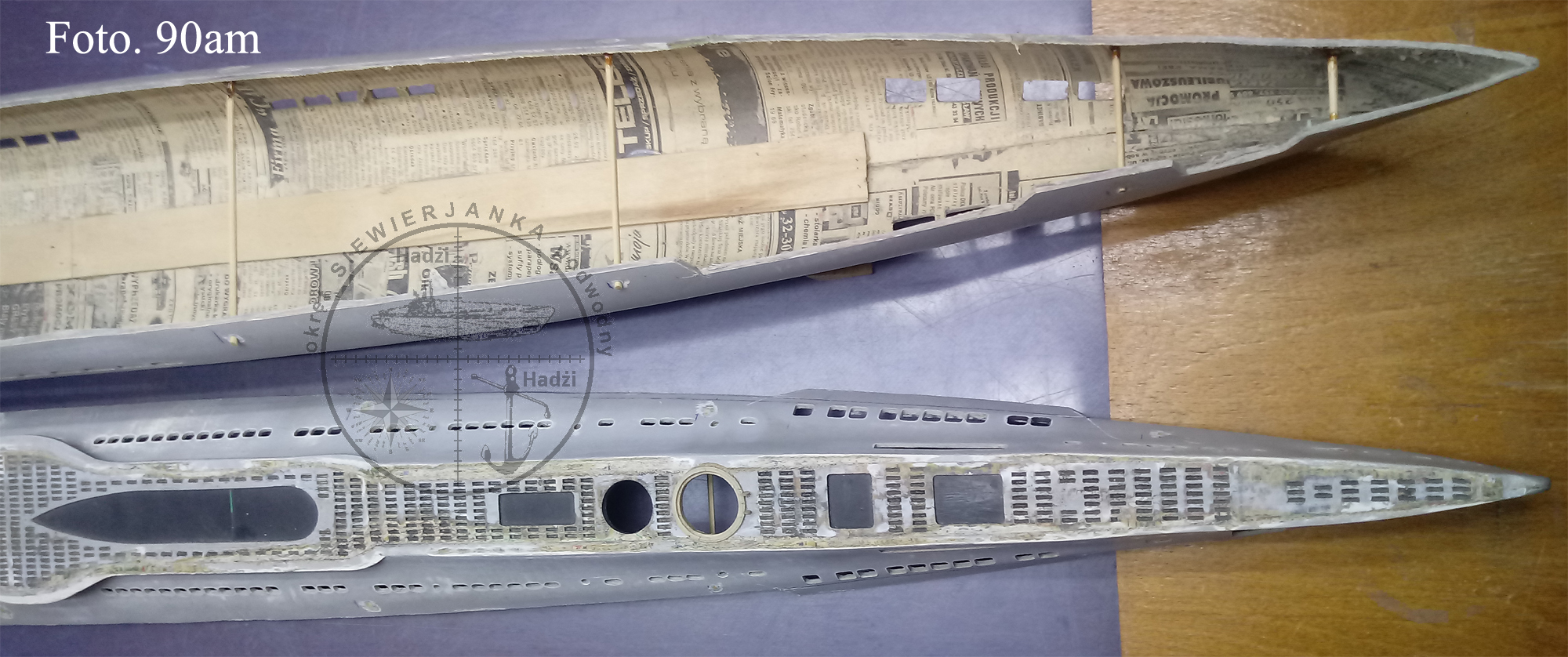

Uff! Troszkę się nagimnastykowałem przy tym rozcinaniu kadłuba. I teraz mam dobry dostęp do wnętrza. Ułatwi mi to wklejanie elementów, które powinny być wklejone od wewnątrz. Po rozpołowieniu wygląda to tak:

Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”

[Hadżi]

Etap 32a

Wklejanie elementów wewnętrznych w części górnej

Witam!

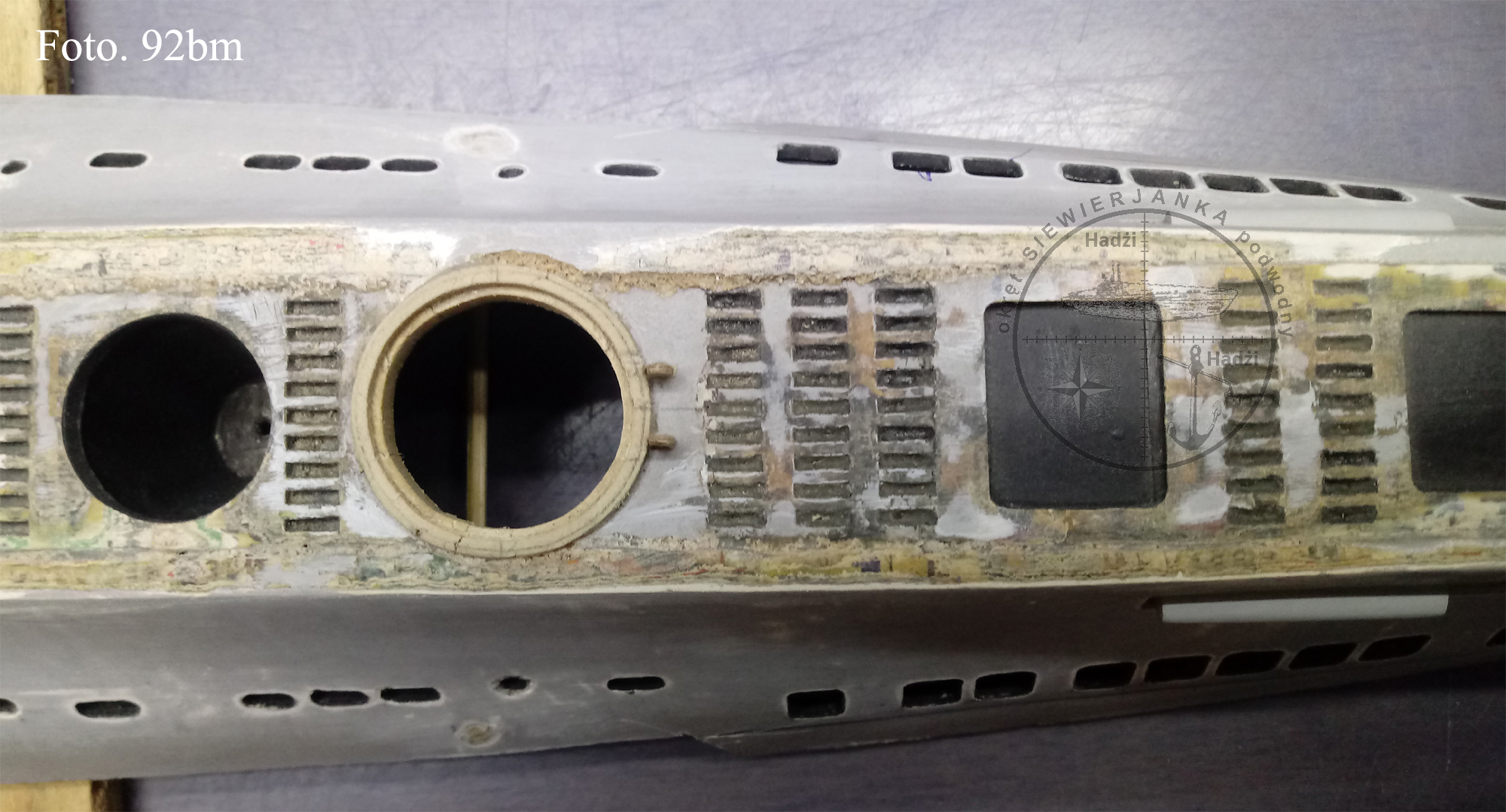

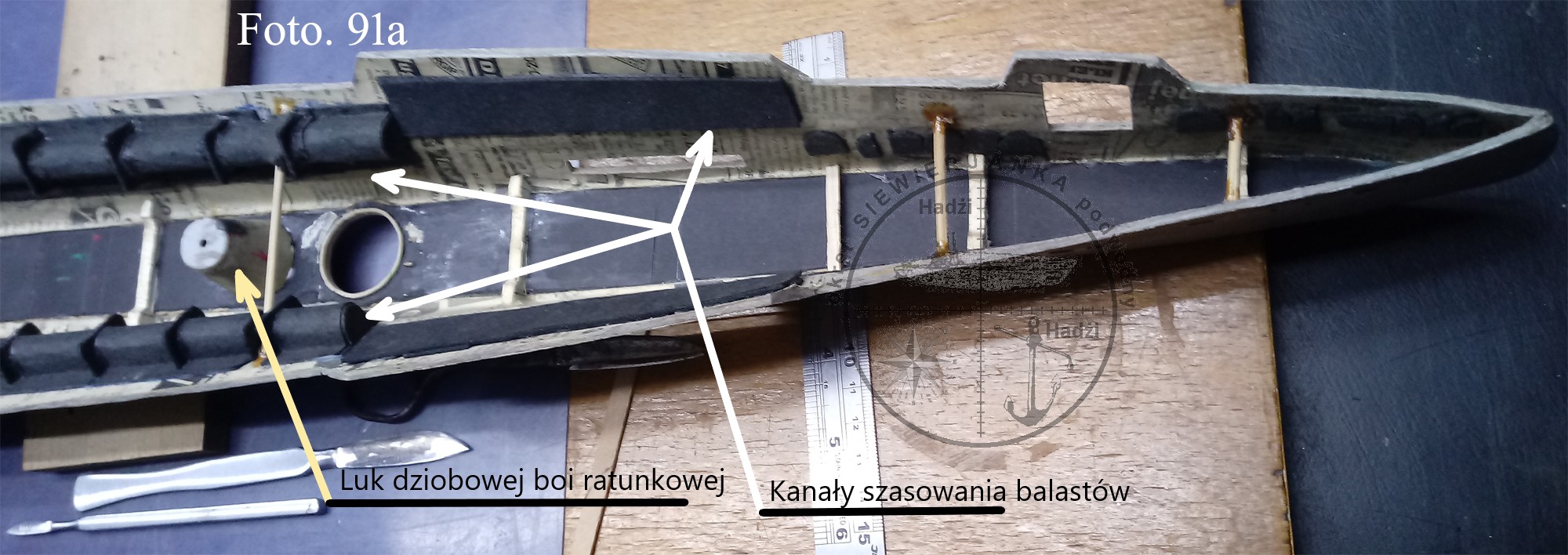

W odciętej nawodnej części kadłuba zostały wklejone uprzednio wykonane kanały szasowania balastów. Wklejone zostały też dziobowy i rufowy luk boi ratunkowych. Pozostało jeszcze do wklejenia kluza kotwiczna i kaseta dziobowych sterów głębokości. Część dziobowa przedstawia się tak:

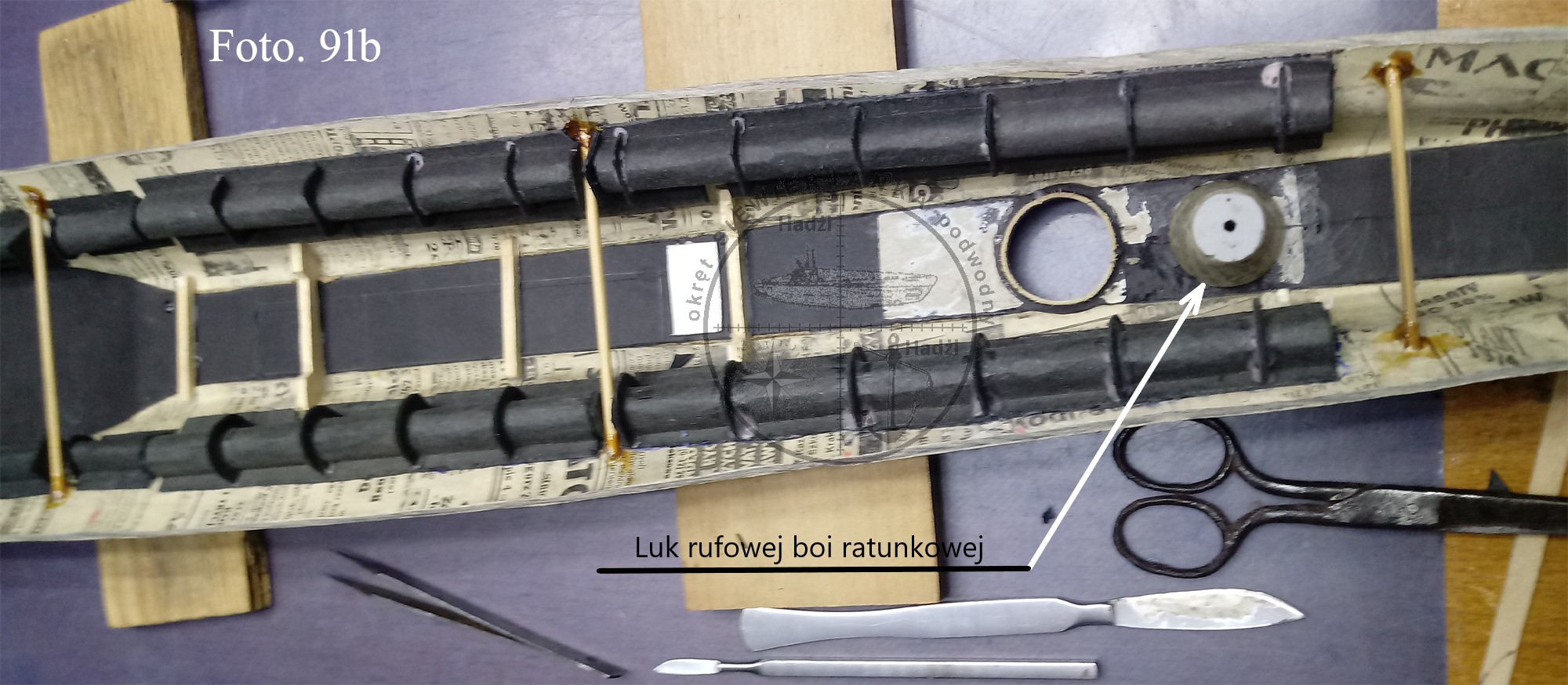

A rufowa tak:

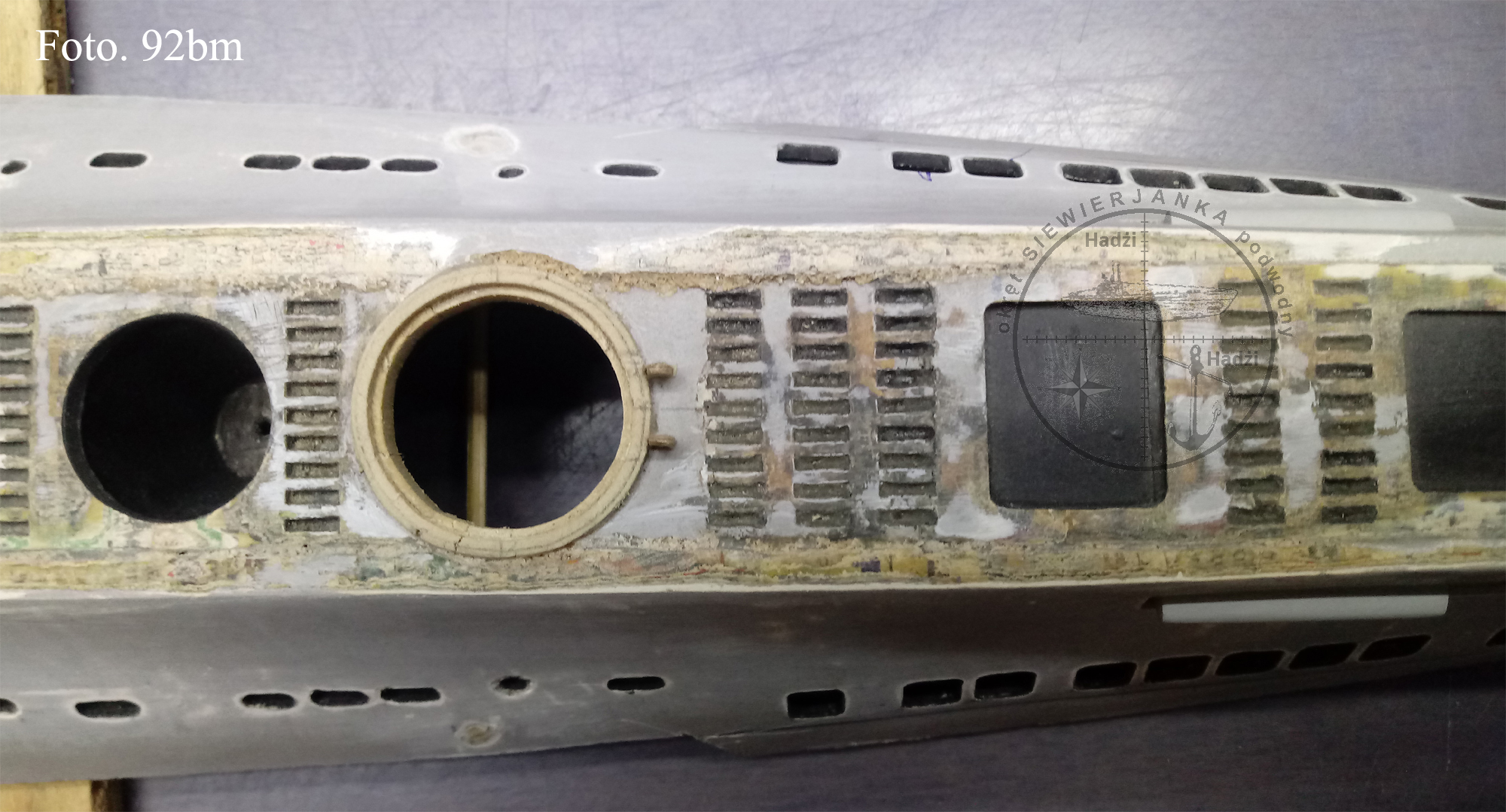

W części śródokręcia są wklejone kanały tak jak w dziobowej i rufowej.

Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”

[TomekA]

Pozwolisz, ze zapytam z czystej ciekawosci. Czy to bedzie model przeznaczony do plywania czy tylko redukcyjny?

[Hadżi]

Witaj Tomku!

Będzie to model redukcyjny. Ma on zbyt wiele otworów którymi mogła by się woda dostać. Zastosowane materiały do budowy raczej nie lubią wody.

Pozdrawiam

"Hadżi"

[Hadżi]

Etap 32b

Wklejanie elementów wewnętrznych w części górnej
Witam!

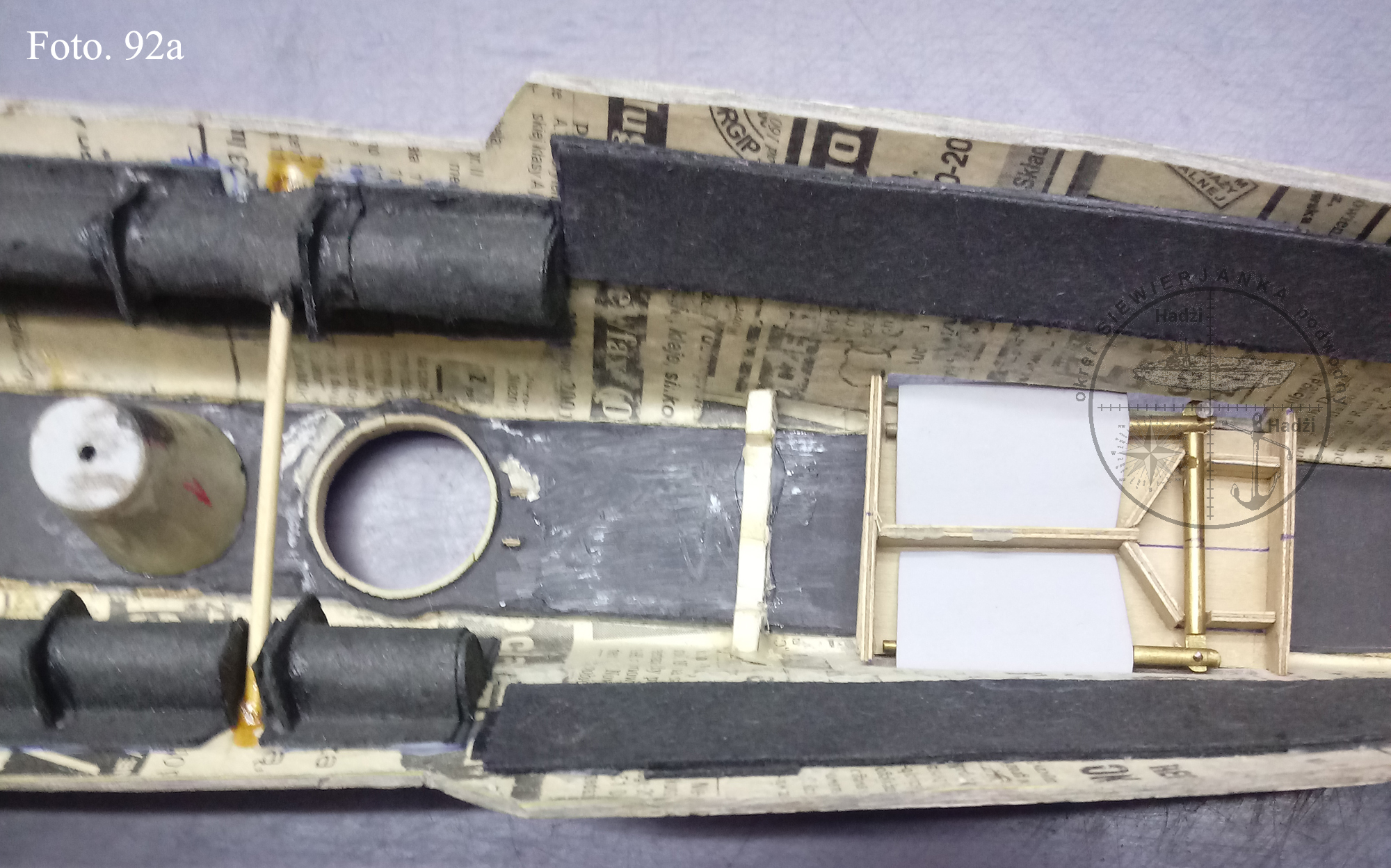

Sklejoną wcześniej kluzę dziobowych sterów głębokości po przymiarce musiałem rozkleić na poszczególne elementy. To nie górna pokrywa, a dolna wówczas powinna być nieprzyklejona. Dlatego ponownie ją skleiłem tak jak powinno być. Na pierwszym zdjęciu widać jeszcze otwartą kasetę ze złożonymi płetwami sterów. Drugie przedstawia widok sterów z zewnątrz.

W pierwszym założeniu płetwy sterów miały być ruchome tz. miały się wysuwać i chować do kluzy i obracać się w osi poziomej [do zanurzenia w dół, a do wnurzenia w górę. Jeżeli chodzi o obrót w osi, to nie ma problemu. Gdyby chodziło też tylko o samo wysuwanie i chowanie sterów, też by nie było problemu. Natomiast, jeżeli chodzi o wykonywanie obu czynności, to jest już problem. Mam, więc zagwozdkę i nie wiem czy ją technicznie rozwiążę. Jest tam trochę mało miejsca.

Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”

[Hadżi]

Etap 32c

Wklejanie elementów wewnętrznych w części górnej

Witam!

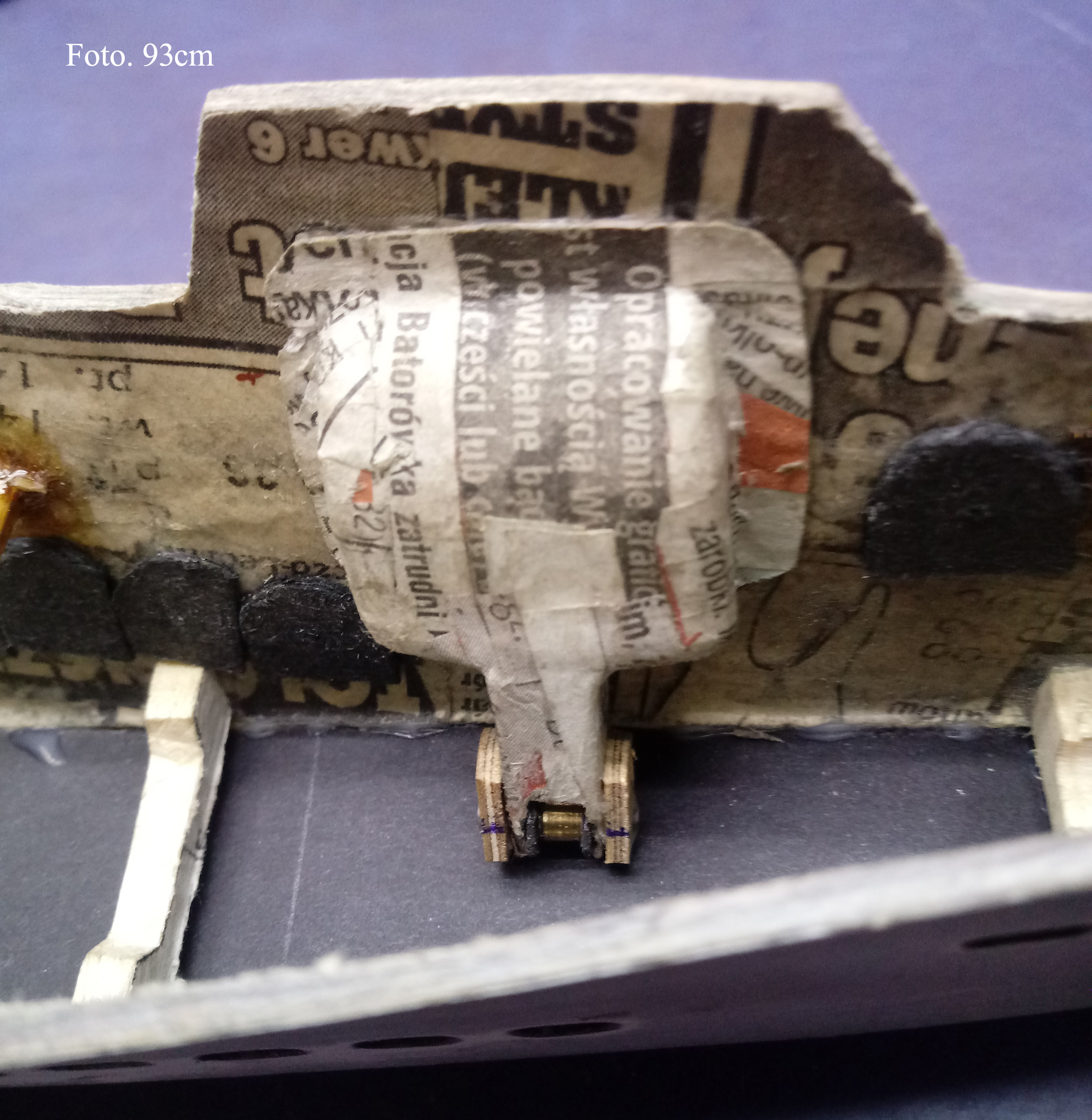

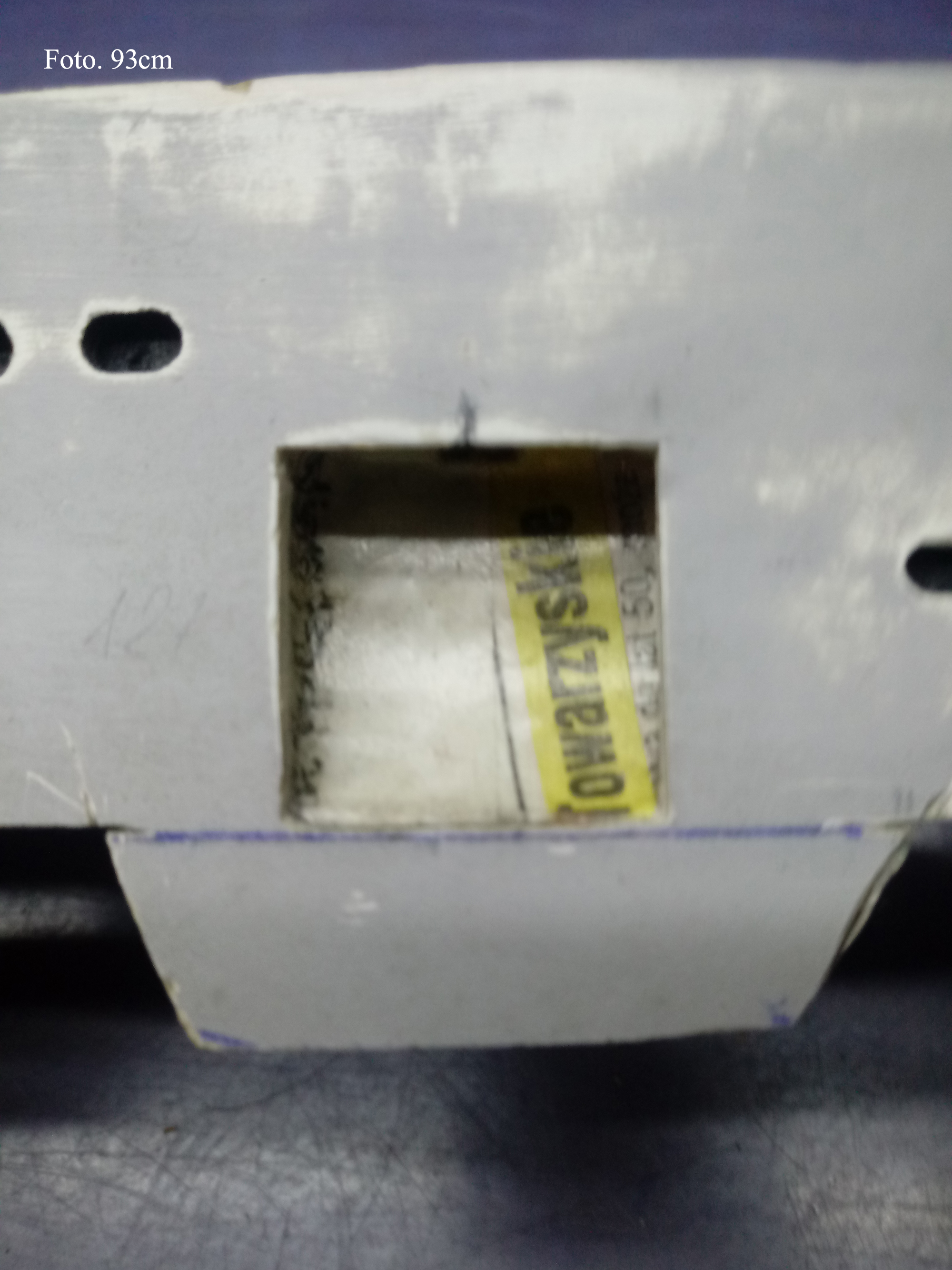

Za nim uporam się z „zagwozdką”, a to trochę potrwa. Tym czasem zająłem się kluzą kotwiczną, którą uzbroiłem w rolkę prowadzącą łańcuch i wkleiłem we właściwe miejsce.

Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”

[Hadżi]

Etap 33a

Wykonanie kotwicy Halla

Witam!

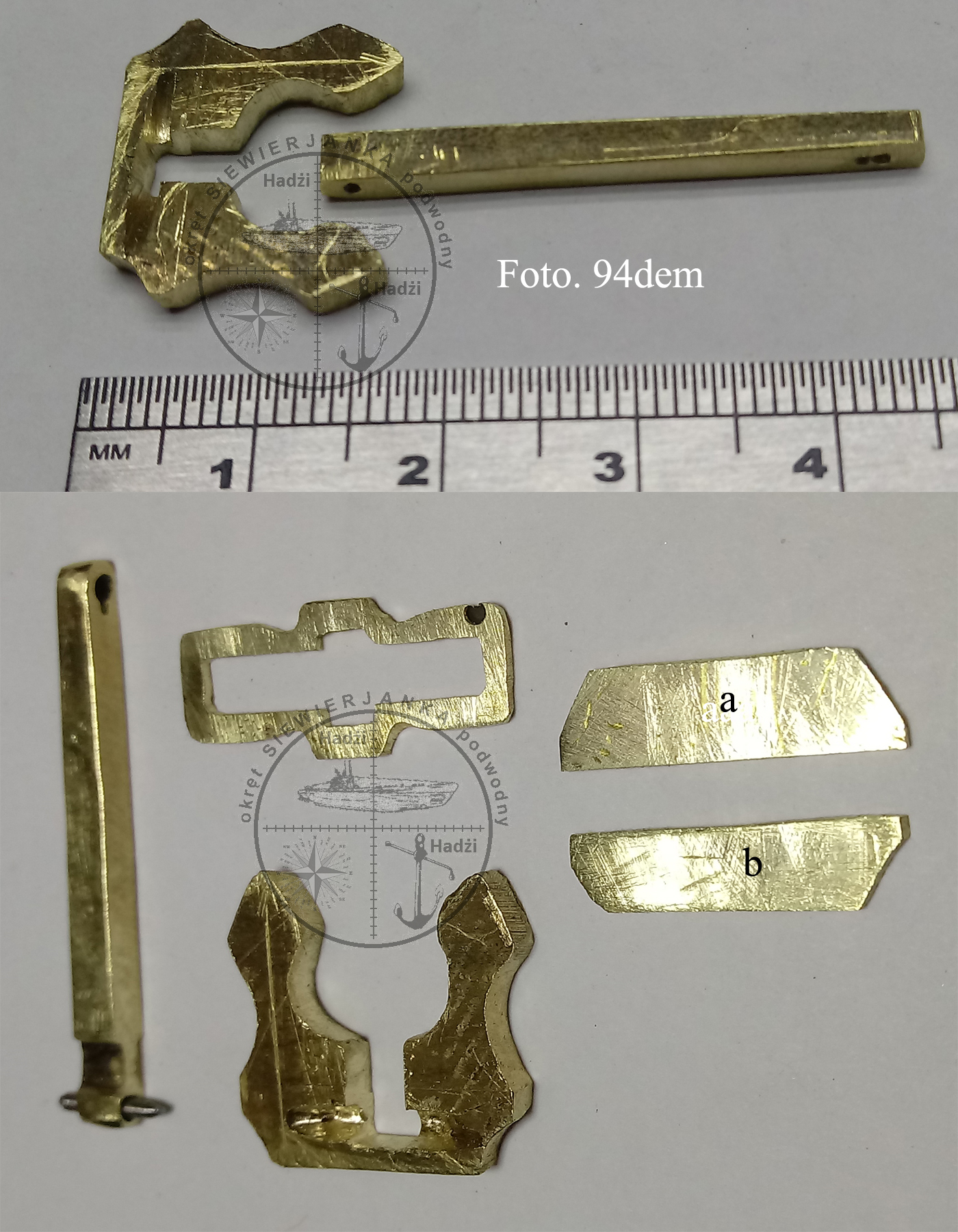

Kotwicę wykonuję z blach mosiężnych. Składa się na nią sześć elementów. Trzon tej kotwicy jest ruchomy. Najwięcej kłopotu przysporzyło mi przewiercenie otworu w trzonie na oś i otworu pod szeklę. Otwory wierciłem ręcznie przy pomocy walka giętkiego wiertłem fi 1 mm. Następną trudnością było umiejscowienie osi i podszlifowanie elementów tak, aby łapy wychylały się pod odpowiednim kątem w jedną i drugą stronę. Elementy składowe przedstawia foto. 94dem.

Elementy a i b są jeszcze niedopasowane Dopiero po zlutowaniu elementów w całość zostaną doszlifowane i wyprofilowane.
Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”

[Hadżi]

Etap 33b

Profilowanie łap kotwicy Halla

Witam!

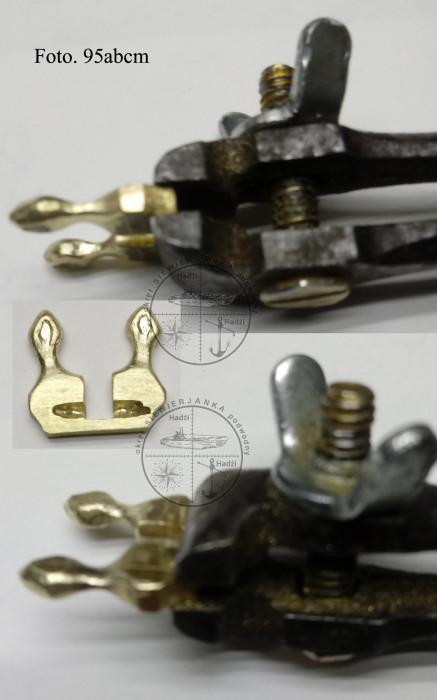

Ostatnia czynność przed lutowaniem elementów kotwicy w całość, to właśnie profilowanie łap. Praca ręczna przy użyciu ściernic i pilników montowanych na wałku giętkim. Mizianie iglakami i na końcu papierem ściernym. Efekt na zdjęciu poniżej.

Ciąg dalszy nastąpi.

Pozdrawiam

„Hadżi”
