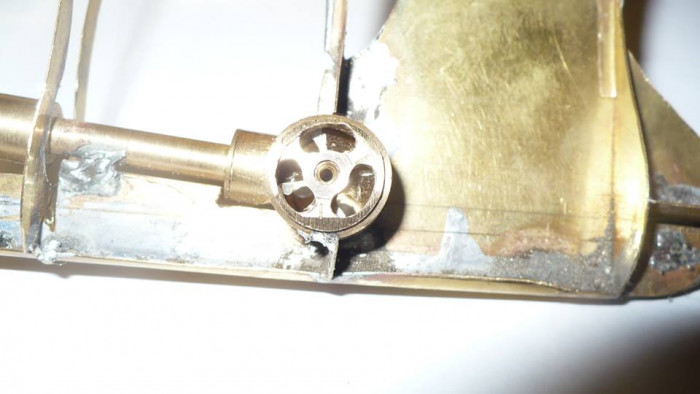

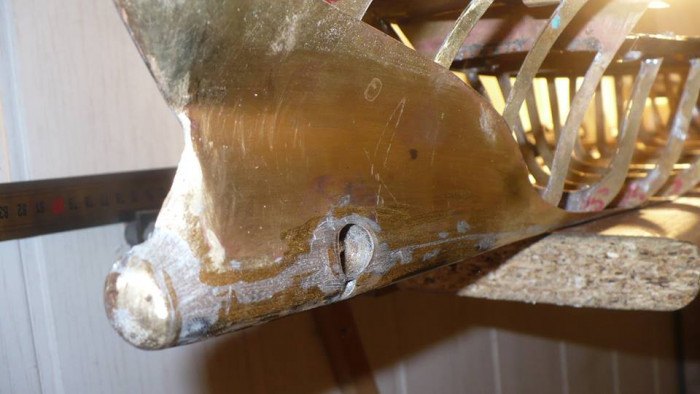

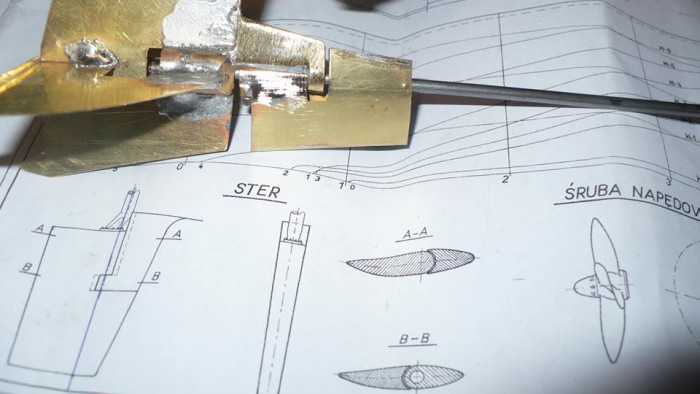

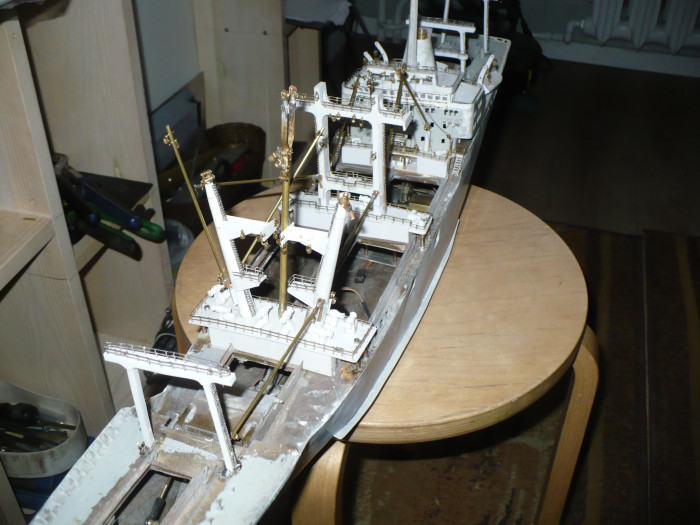

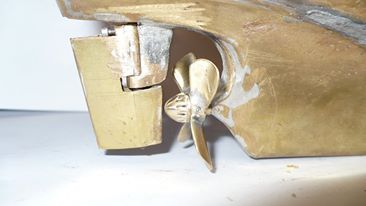

Myślę że to jest już połowa prac przy modelu . Przystąpię następnie do malowania modelu a brakujące elementy dorobię już jak model będzie pomalowany .Krótkie podsumowanie . Model wykonany z blachy mosiężnej 0,3 mm (mowa tutaj o kadłubie )

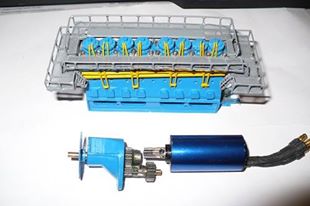

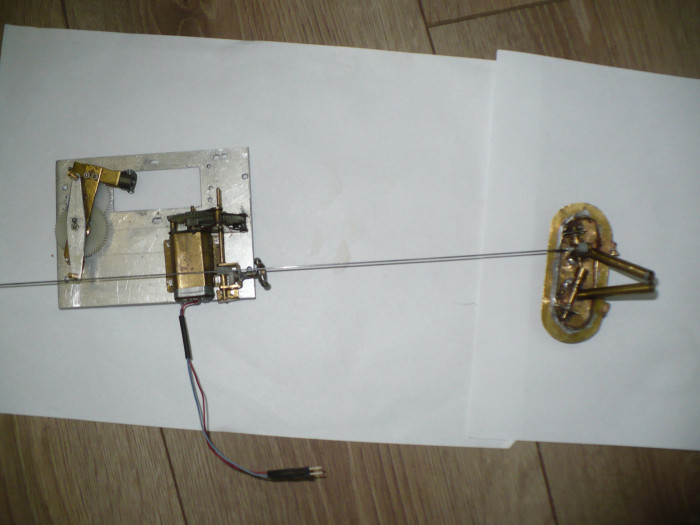

Pozostałe elementy to pręty koła zębate itp. wykonane z mosiądzu . Model posiada ster strumieniowy otwierane pokrywy ładowni ruchomy mechanizm podnoszenia kotwic. Nadbudówki wykonane są z pleksi, bomy i drabinki to rurki mosiężne i pręty .Model wykonany ręcznie .

[Jacek.]

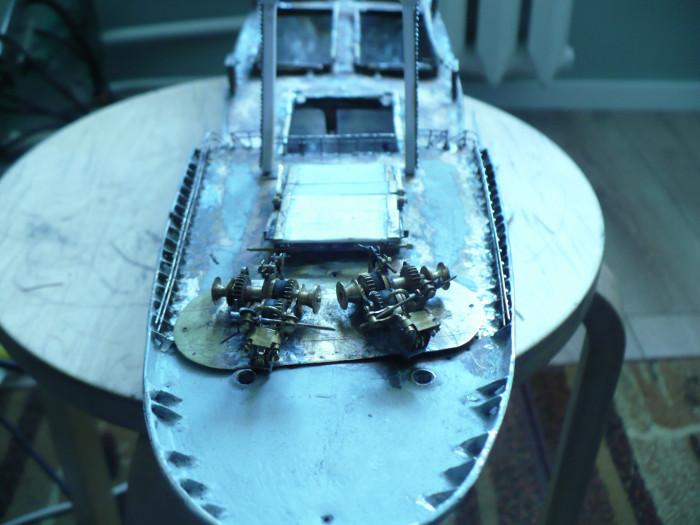

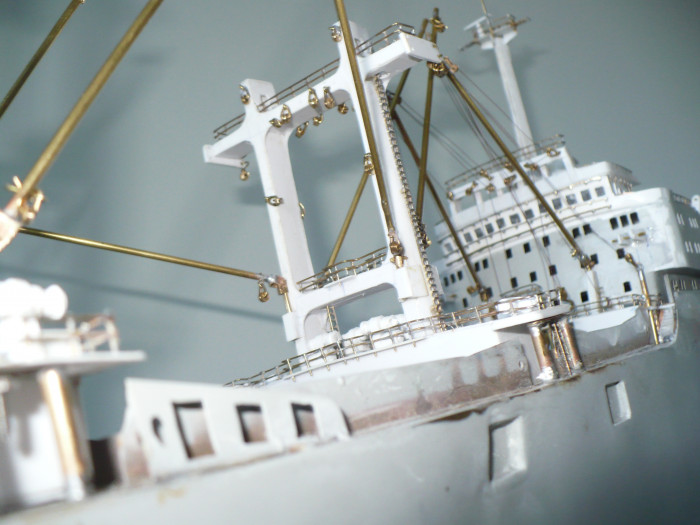

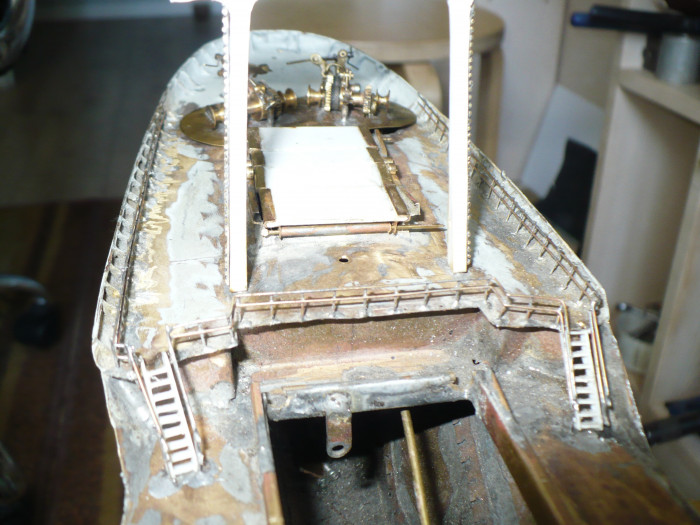

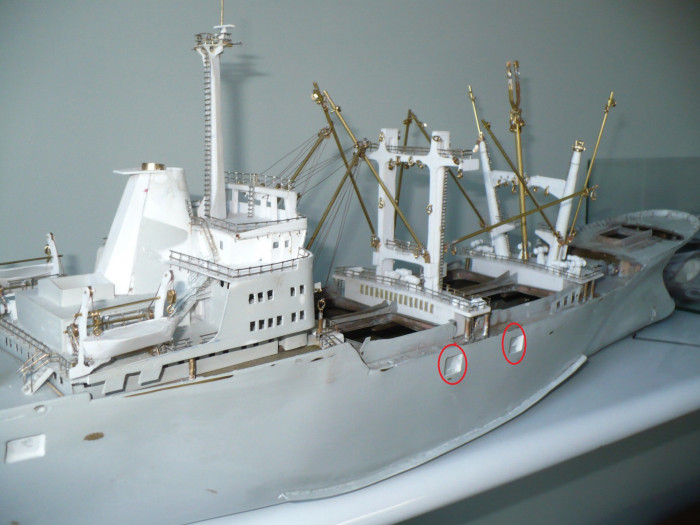

Teraz wykańczanie pokładów . Pokład dziobowy relingi i schodki z pokładu głównego na dziobowy .

[Jacek.]

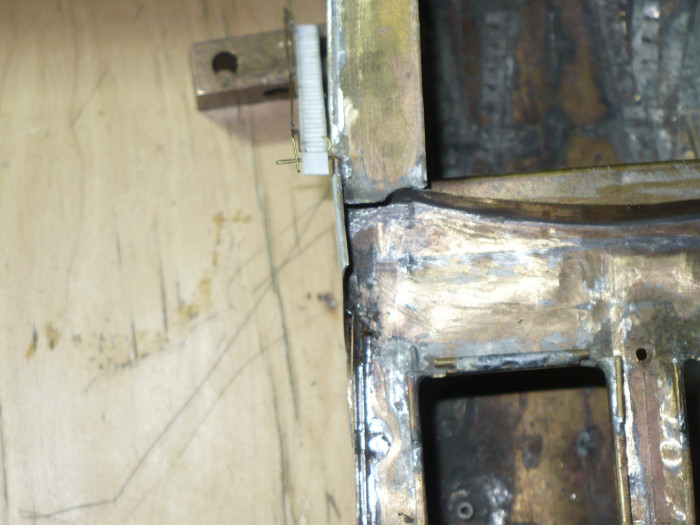

Myślę że trap dopracowany . Poręcz ( reling nie wiem która nazwa jest właściwa )udało mi się zrobić ruchomy .Po złożeniu można go ułożyć wzdłuż trapu aby nie przeszkadzał w przejściu . Po opuszczeniu można go ułożyć w właściwej pozycji .Jeszcze jeden z drugiej strony. Można by go zrobić mechaniczny ale już wyporność sie kończy i tylko ręczny .

[ryszardb]

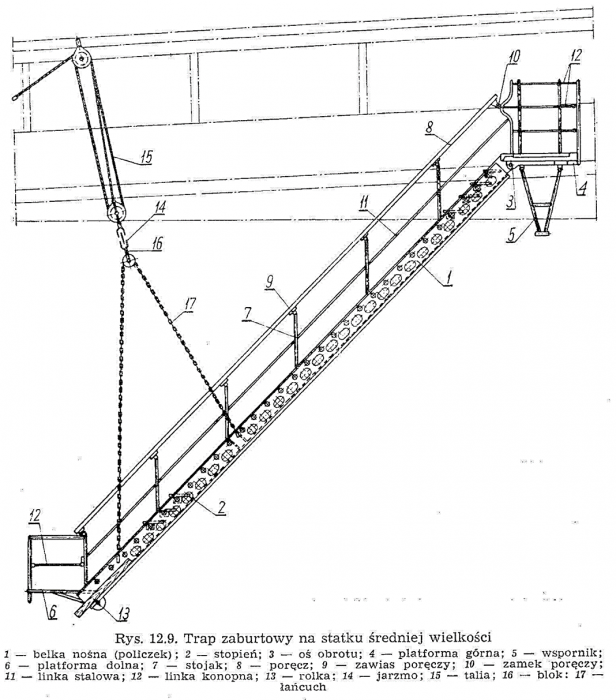

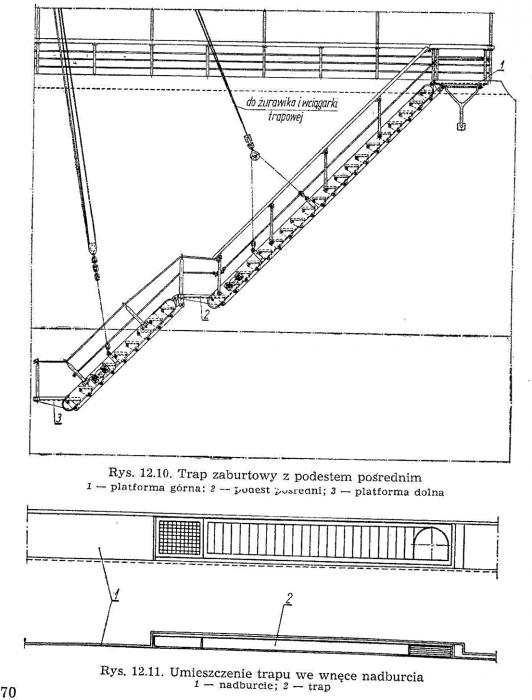

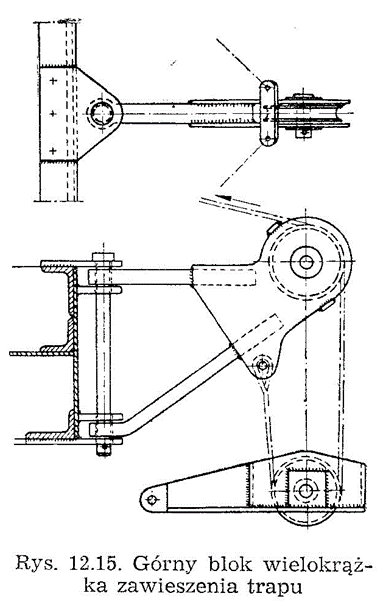

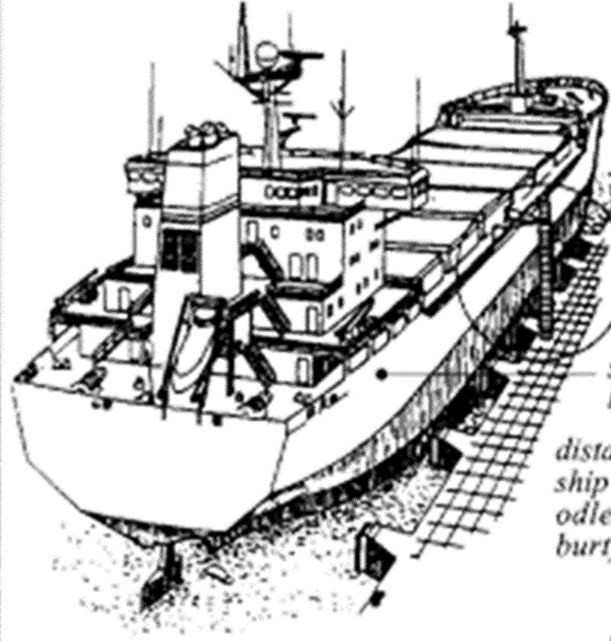

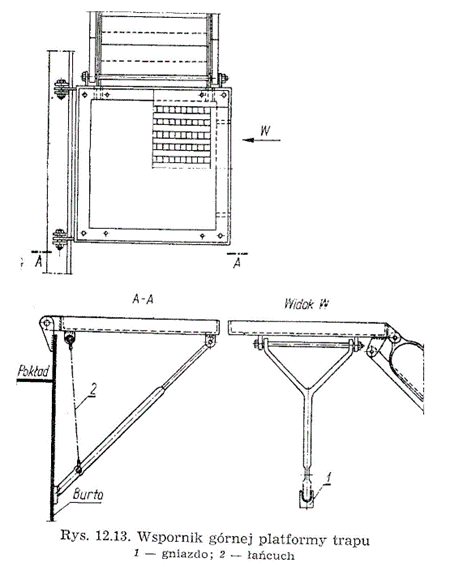

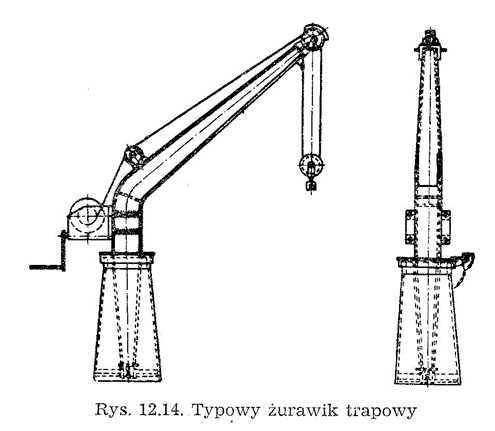

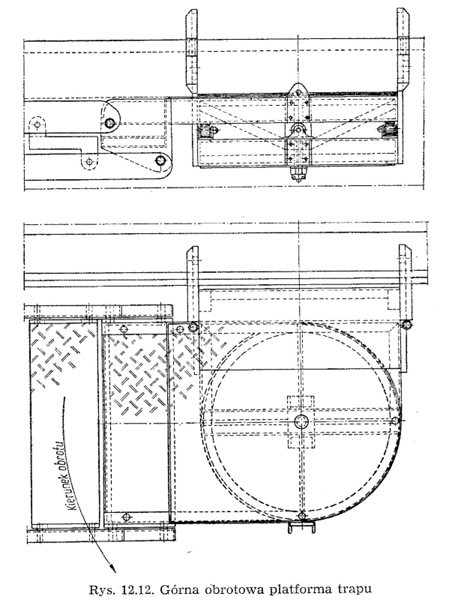

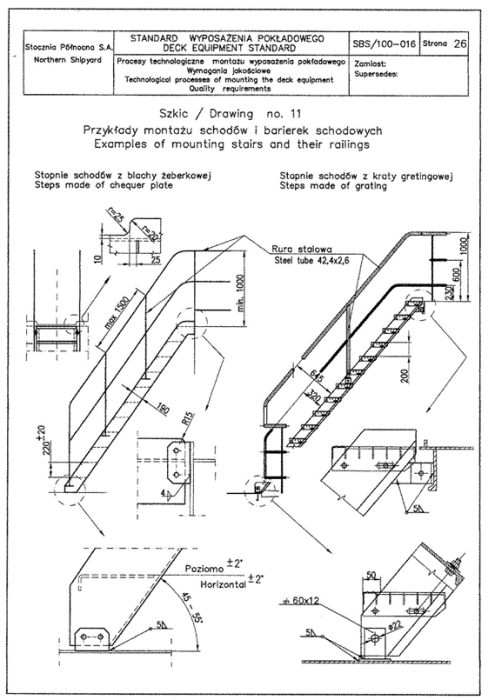

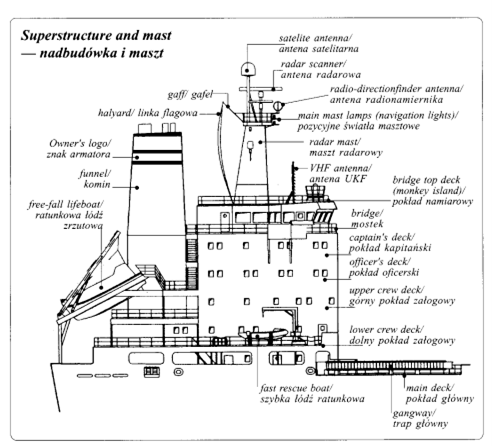

Zapomniałeś o podeście górnym przy pokładzie. Załączę ci parę rysunków z książek Poradnika Ślusarza Okrętowego i Prof. S. Wewiórskiego Wyposażenie Kadłuba Okrętowego , pochodzących z tego okresu jak Twój model.








Powodzenia
Ryszard

[Jacek.]

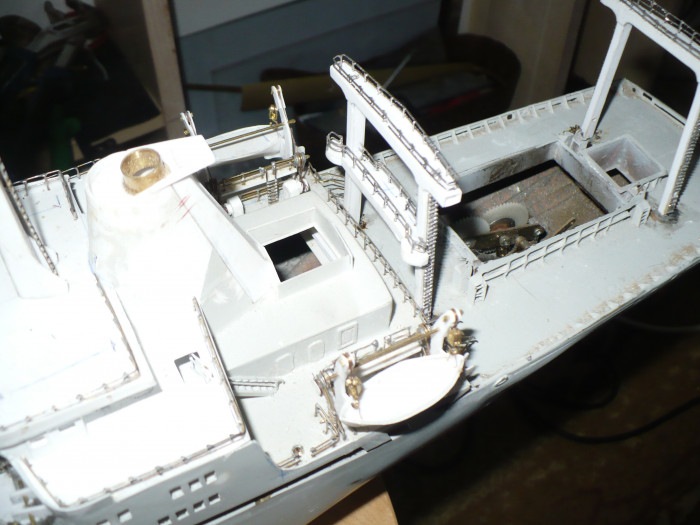

To trochę albo więcej jak trochę uprościłem Nie chcę za bardzo komplikować . Tak z góry widać

[Jacek.]

Mam taki pomysł z linami do wciągarki trapu . Zastosowałem nitkę gr 0,15 ( specjalistyczna i innej nie znajdę pracuje w hurtowni nici specjalistycznych )i jak przewidywałem nitka nie układa sie w rolkach . Musiał bym obciążyć trap a tego nie chcę . Nitka tak się zachowuje i teraz nie wiem czy porzucić ten pomysł i zastosować dźwignie czy jest jeszcze taki patent aby zastosować co by sie nadawało na linkę .

[ryszardb]

Zastosuj linkę /plecionkę wędkarską są elastyczne i dobrze sie układają. Grubości od 0,1 mm a nawet cieńsze na przypony.

Pozdrowienia
Ryszard
