drobnicowiec FRANCISZEK ZUBRZYCKI

[Jacek.]

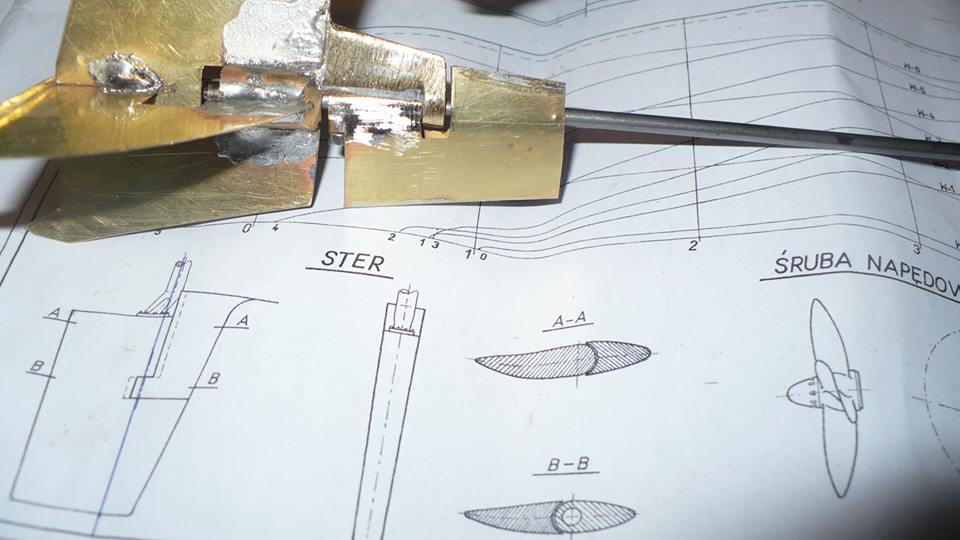

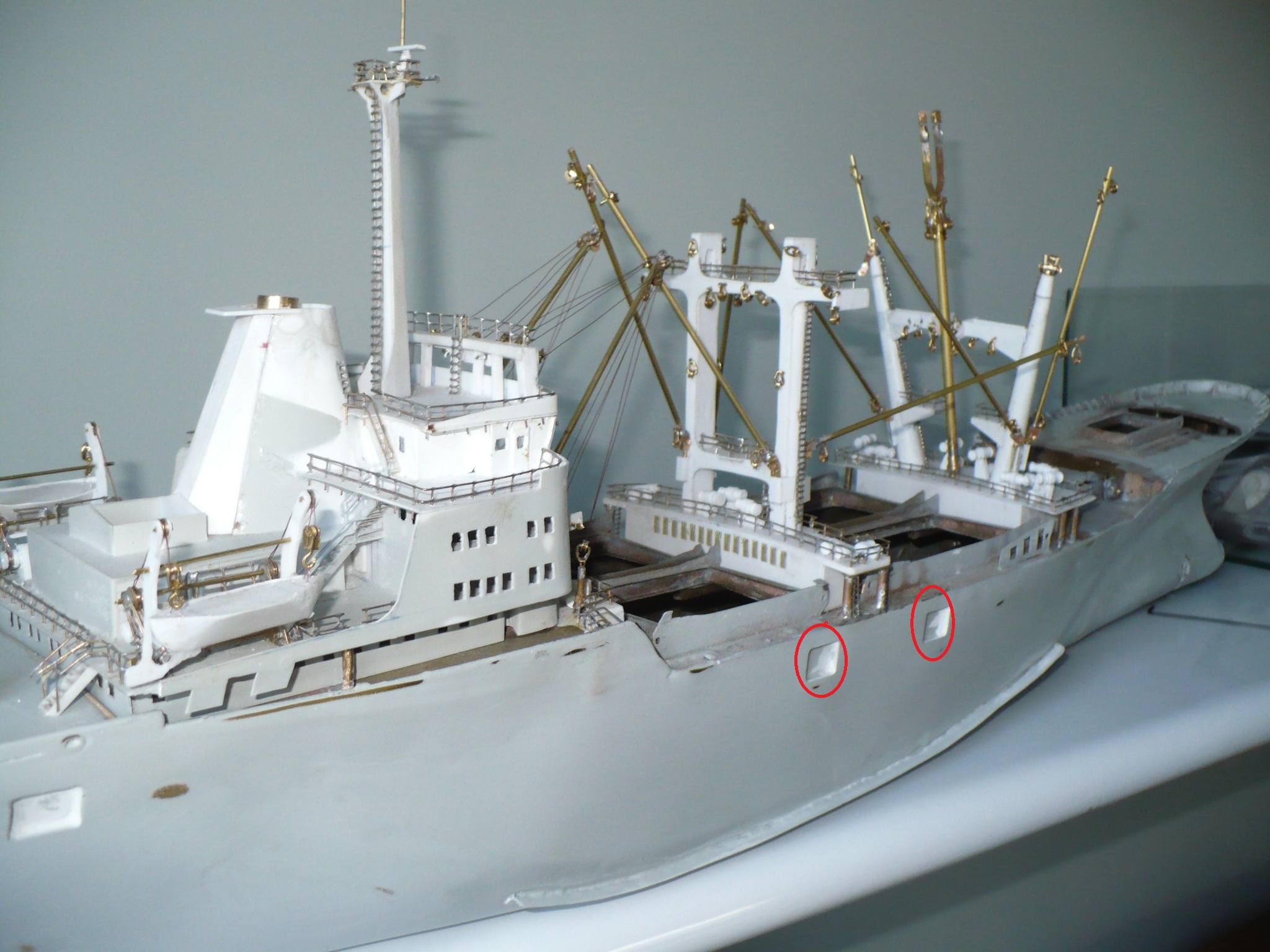

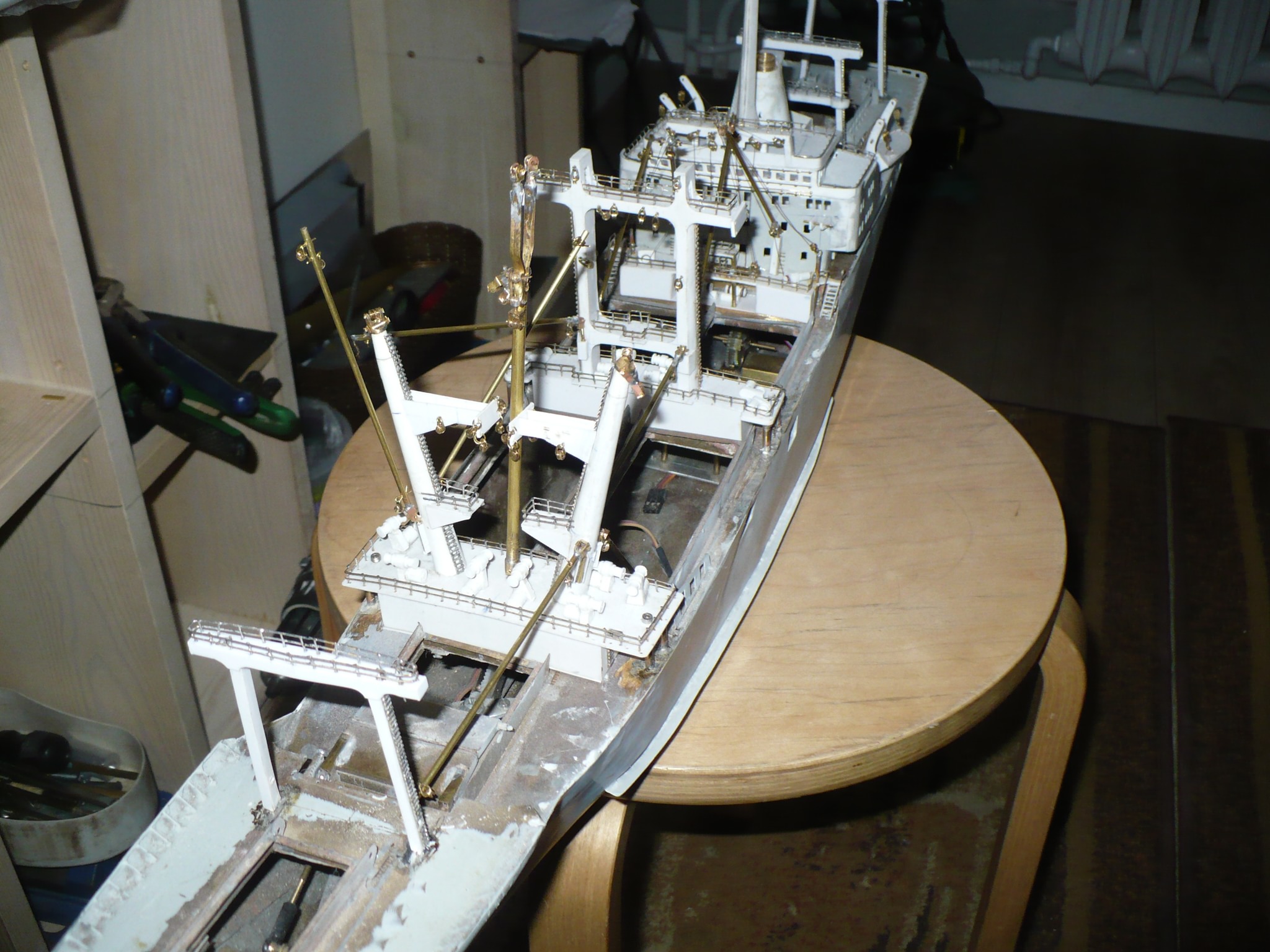

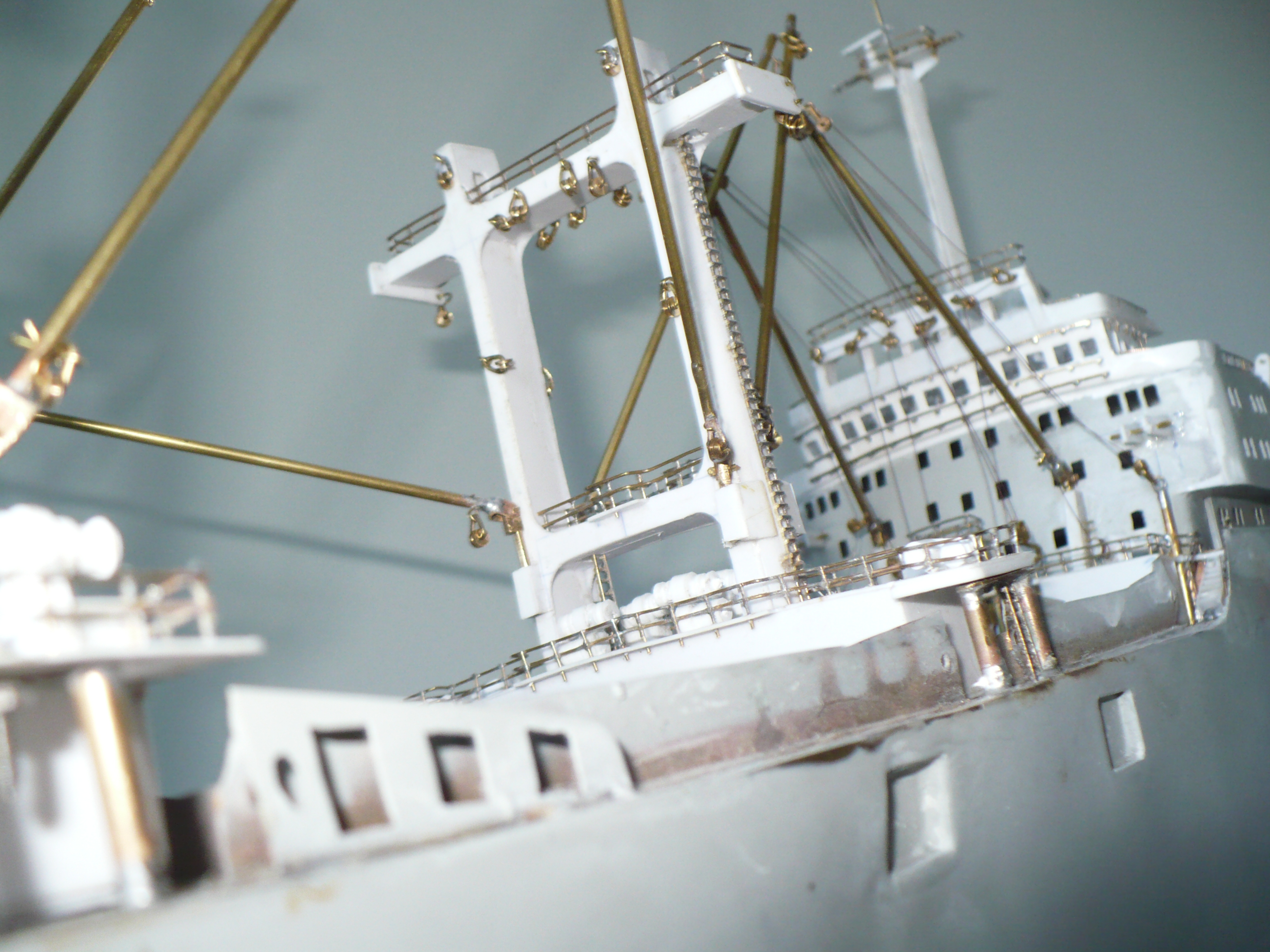

Myślę że to jest już połowa prac przy modelu . Przystąpię następnie do malowania modelu a brakujące elementy dorobię już jak model będzie pomalowany .Krótkie podsumowanie . Model wykonany z blachy mosiężnej 0,3 mm (mowa tutaj o kadłubie )

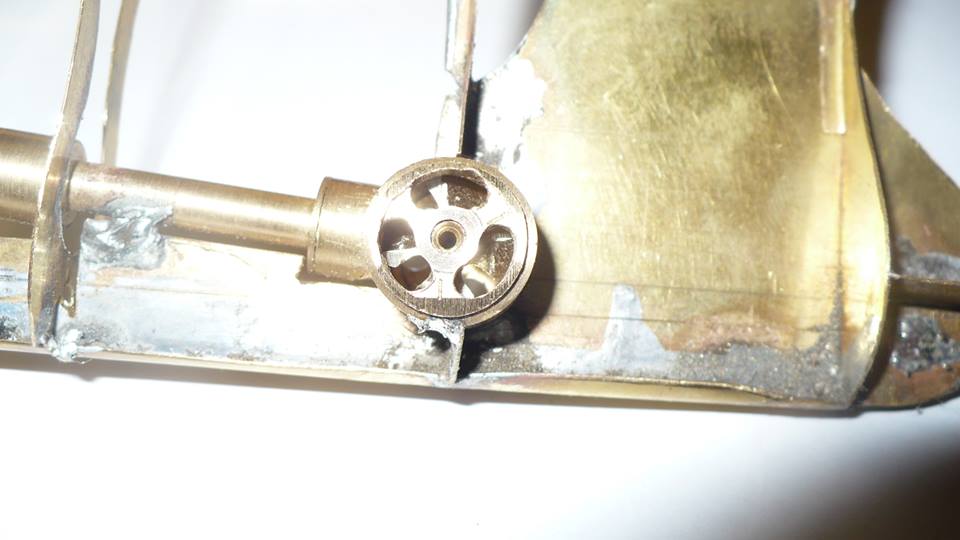

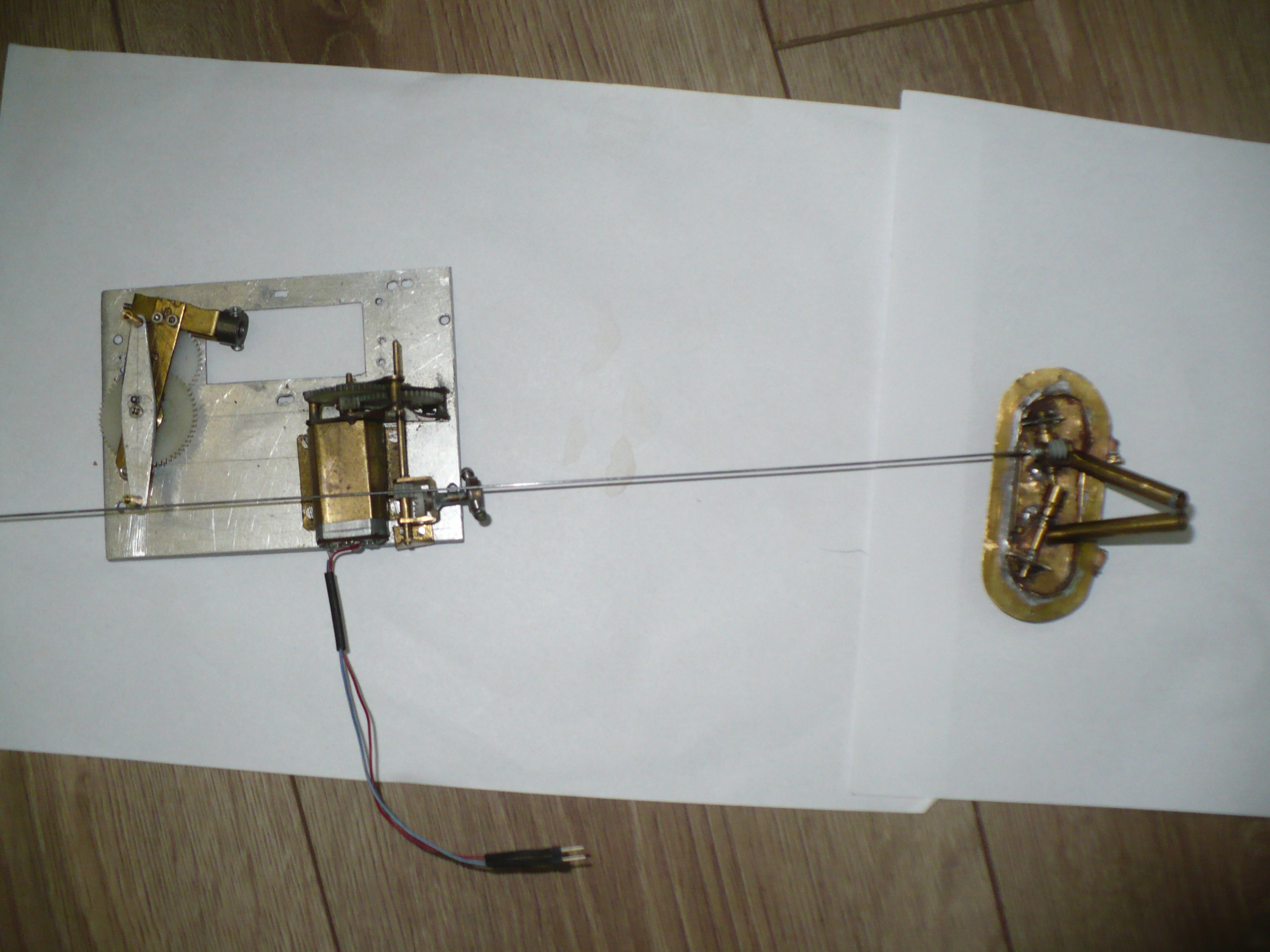

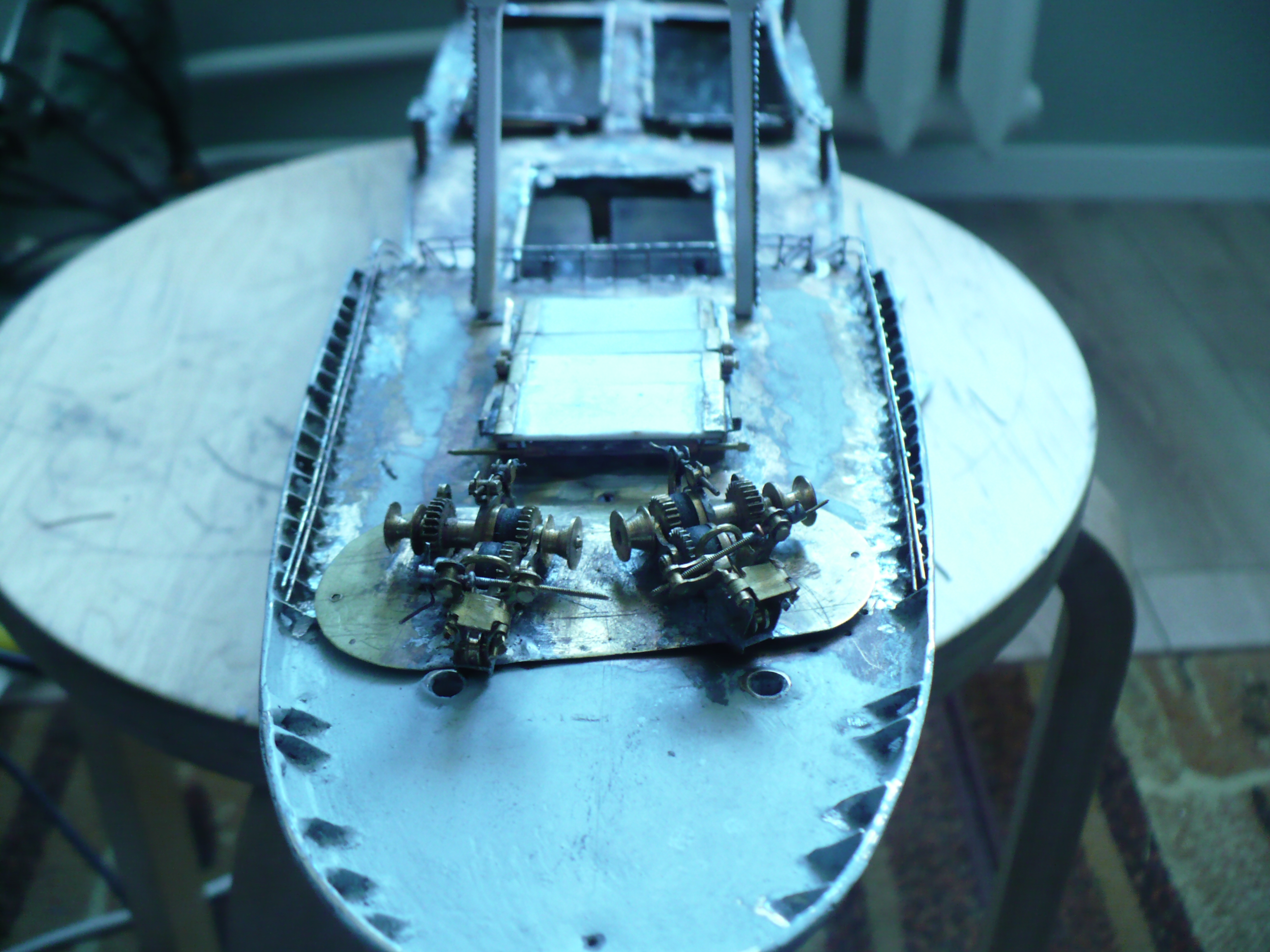

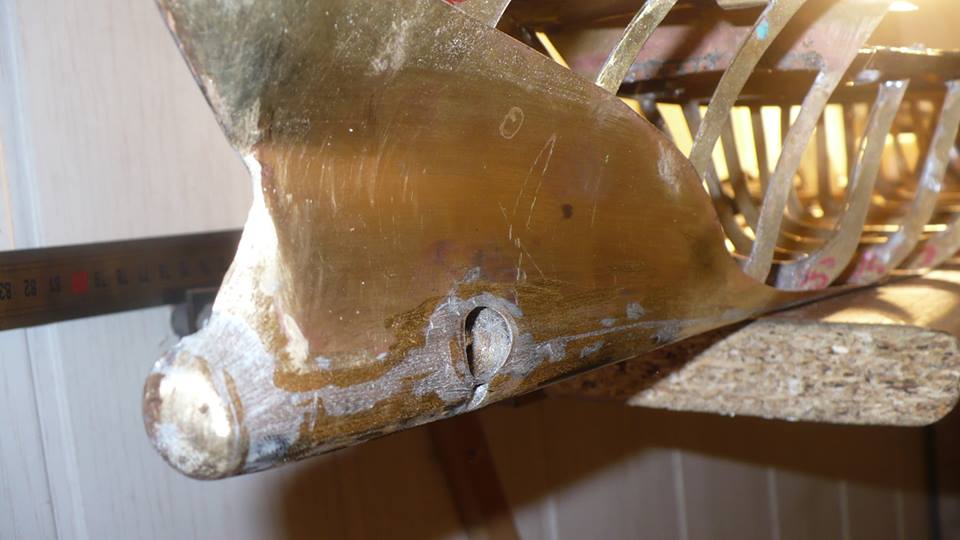

Pozostałe elementy to pręty koła zębate itp. wykonane z mosiądzu . Model posiada ster strumieniowy otwierane pokrywy ładowni ruchomy mechanizm podnoszenia kotwic. Nadbudówki wykonane są z pleksi, bomy i drabinki to rurki mosiężne i pręty .Model wykonany ręcznie .

[Jacek.]

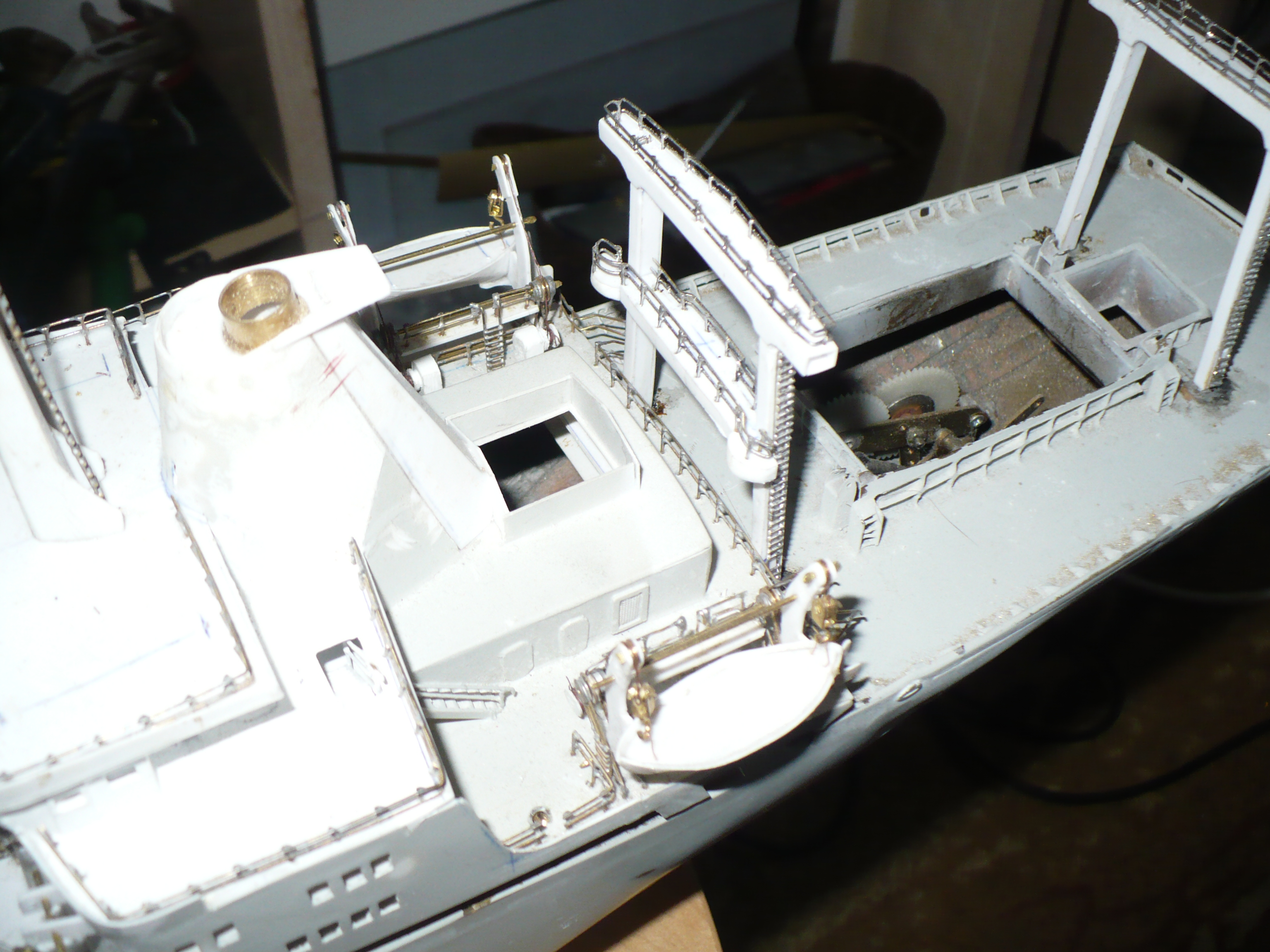

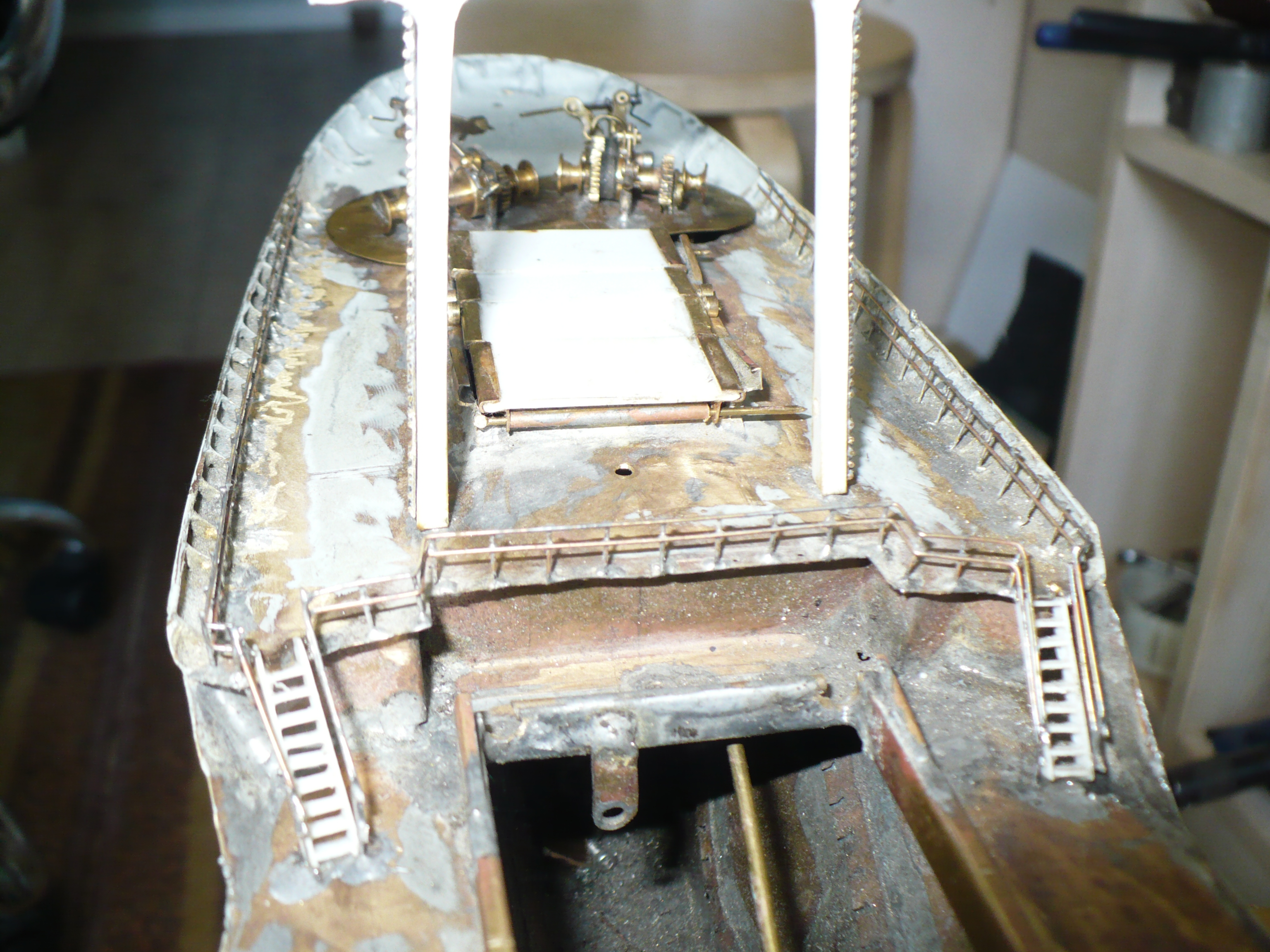

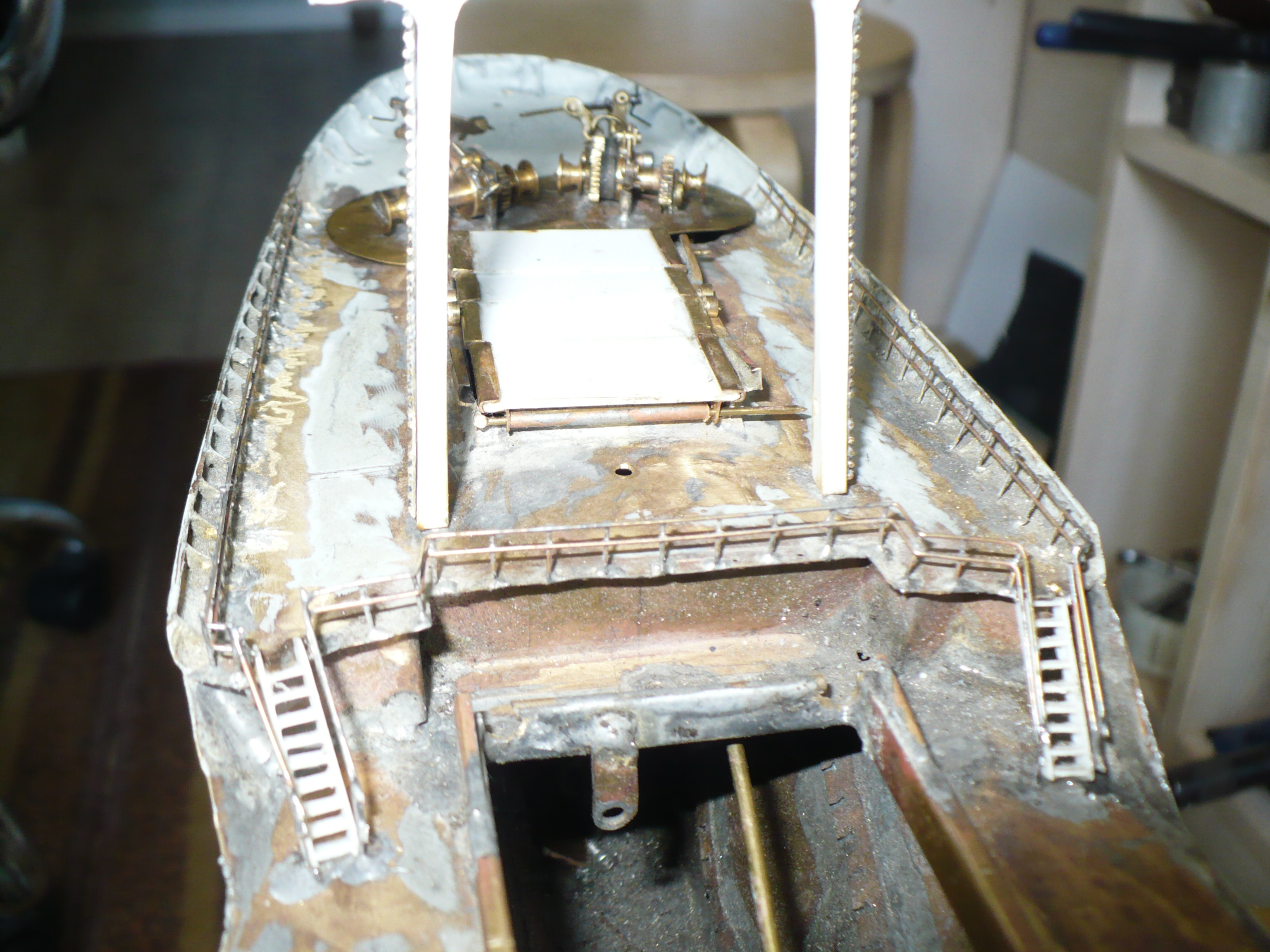

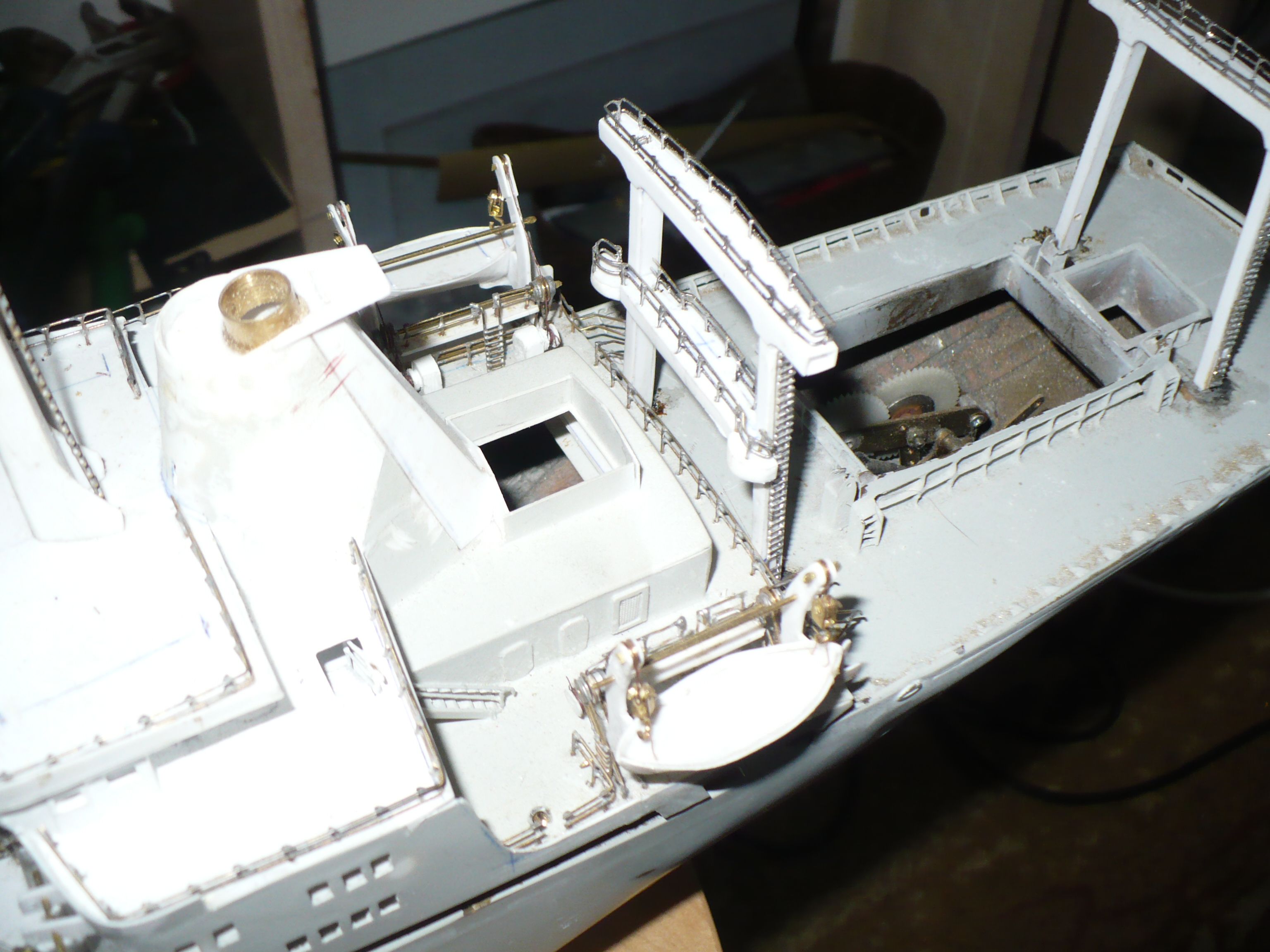

Teraz wykańczanie pokładów . Pokład dziobowy relingi i schodki z pokładu głównego na dziobowy .

[Jacek.]

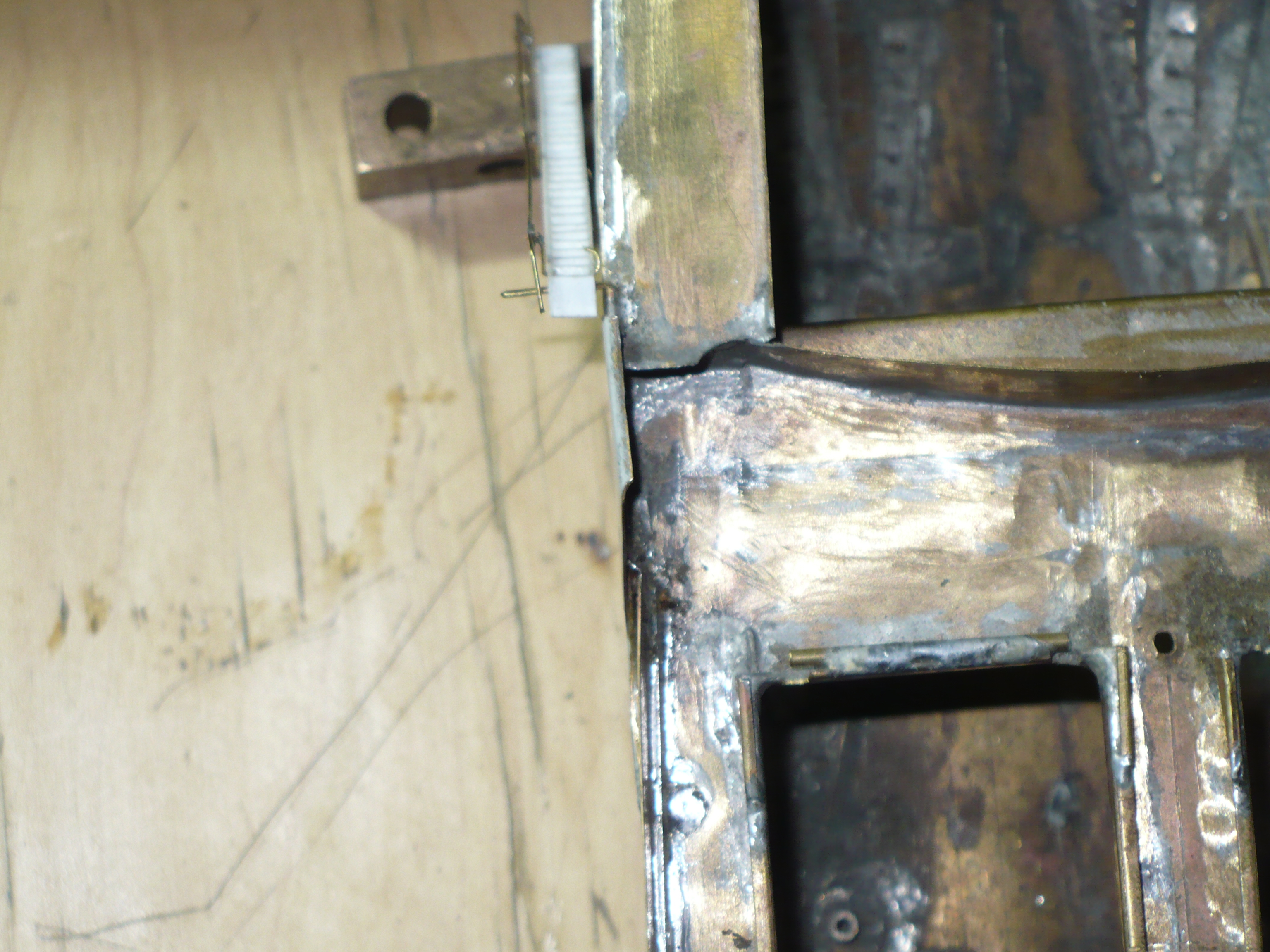

Myślę że trap dopracowany . Poręcz ( reling nie wiem która nazwa jest właściwa )udało mi się zrobić ruchomy .Po złożeniu można go ułożyć wzdłuż trapu aby nie przeszkadzał w przejściu . Po opuszczeniu można go ułożyć w właściwej pozycji .Jeszcze jeden z drugiej strony. Można by go zrobić mechaniczny ale już wyporność sie kończy i tylko ręczny .

[ryszardb]

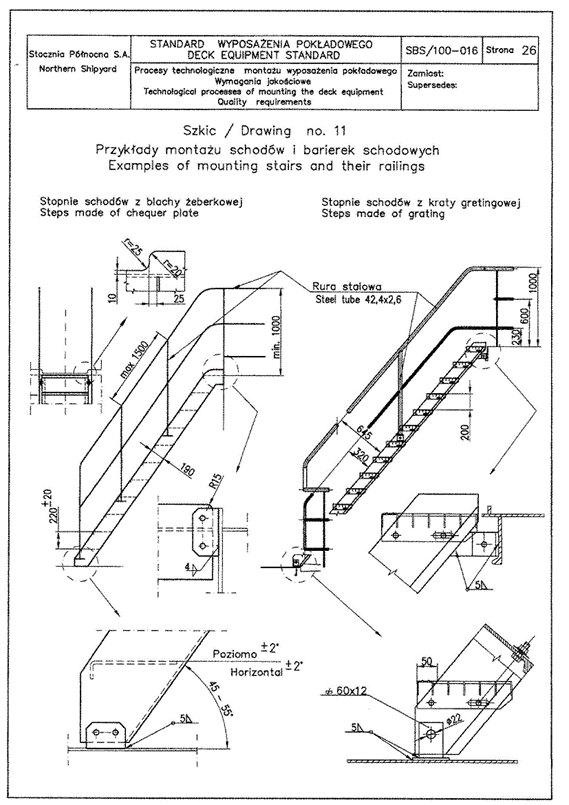

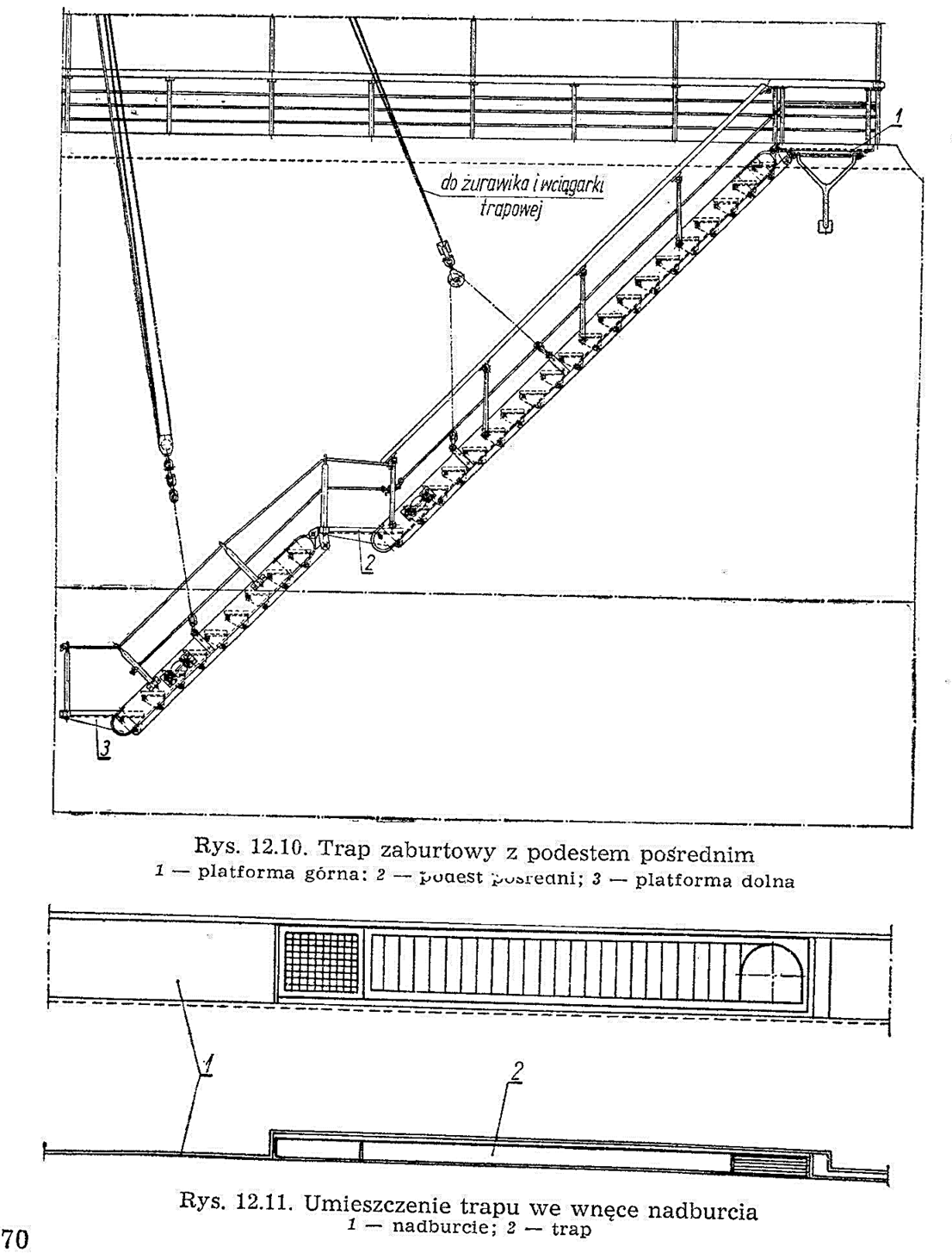

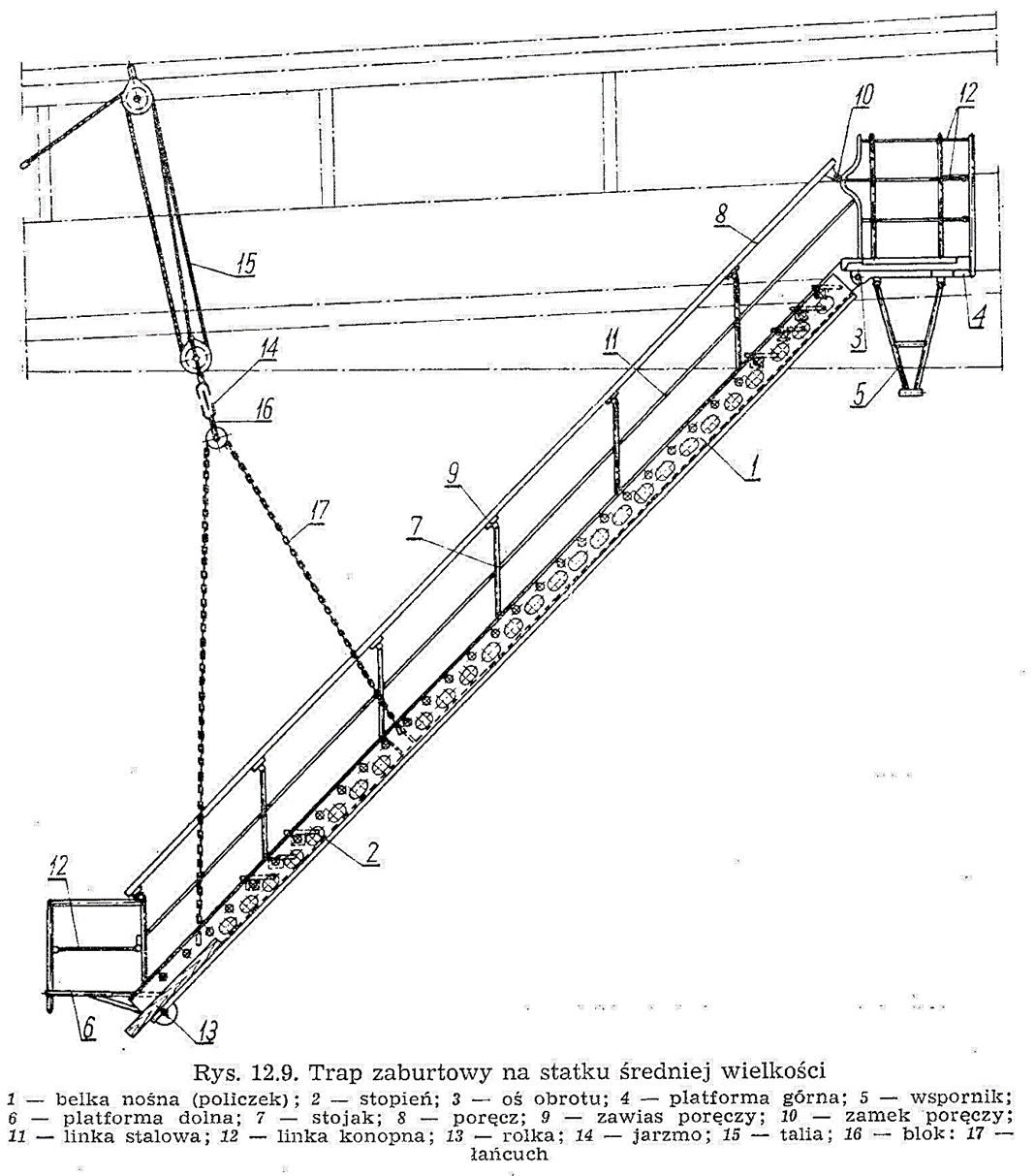

Zapomniałeś o podeście górnym przy pokładzie. Załączę ci parę rysunków z książek Poradnika Ślusarza Okrętowego i Prof. S. Wewiórskiego Wyposażenie Kadłuba Okrętowego , pochodzących z tego okresu jak Twój model.








Powodzenia
Ryszard

[Jacek.]

To trochę albo więcej jak trochę uprościłem Nie chcę za bardzo komplikować . Tak z góry widać

[Jacek.]

Mam taki pomysł z linami do wciągarki trapu . Zastosowałem nitkę gr 0,15 ( specjalistyczna i innej nie znajdę pracuje w hurtowni nici specjalistycznych )i jak przewidywałem nitka nie układa sie w rolkach . Musiał bym obciążyć trap a tego nie chcę . Nitka tak się zachowuje i teraz nie wiem czy porzucić ten pomysł i zastosować dźwignie czy jest jeszcze taki patent aby zastosować co by sie nadawało na linkę .

[ryszardb]

Zastosuj linkę /plecionkę wędkarską są elastyczne i dobrze sie układają. Grubości od 0,1 mm a nawet cieńsze na przypony.

Pozdrowienia
Ryszard

[Jacek.]

Nici monofilowe kupiłem 0,1 żyłka ale namówiono mnie na automatyczne opuszczanie trapu .Jeszcze nie wiem czy zrobię aby jednocześnie opuszczały sie trapy czy każdy osobno .. Jest to do zrobienia , musiałem kupić aparaturę (co prawda używana ale nowa to duży wydatek )aby to wszystko obsłużyć .Muszę do niej dokupić jeszcze odbiorniki . Jednak najpierw muszę pomalować kadłub i umieścić wszystkie elementy aby wiedzieć ile można obciążyć jednostkę . Jest to mały model na tyle automatyki .Myślę że w tej kolejności będzie dobrze

[ryszardb]

aby wiedzieć ile można obciążyć jednostkę

Spróbuj wstępnie policzyć wyporność - przyjmij do objętości 1dcm = 1 kg
wzór prosty - wszystkie wymiary na przyjętej wodnicy pływania -
L /długość wodnicy/ x B /szerokość/ x T /zanurzenie do wodnicy/ x 0,7 / współczynnik zmniejszający dla kształtu kadłuba tzw pełnotliwość kadłuba /
licz w cm wtedy łatwo zamienisz objętość na kg

Powodzenia
Ryszard

[Jacek.]

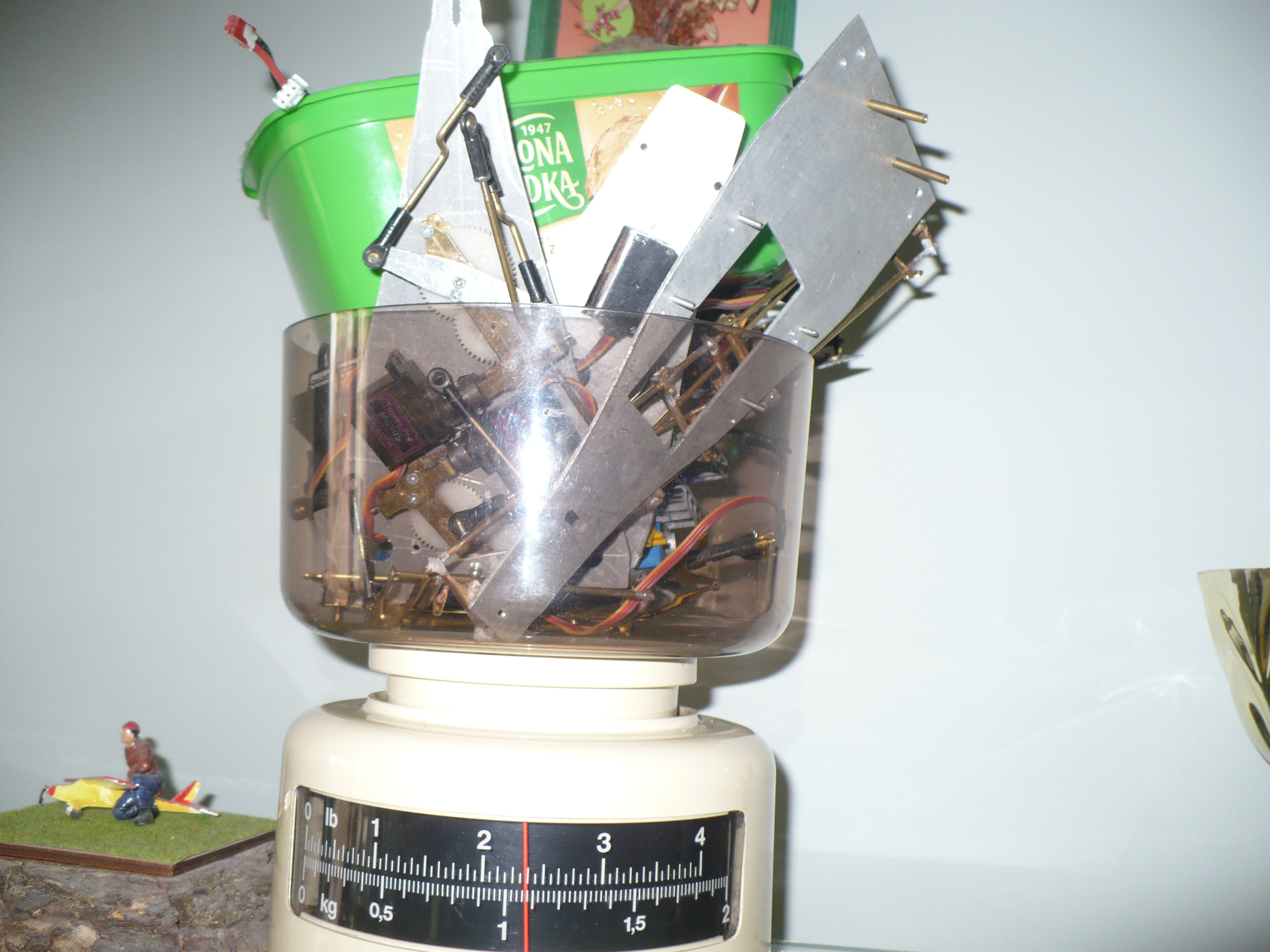

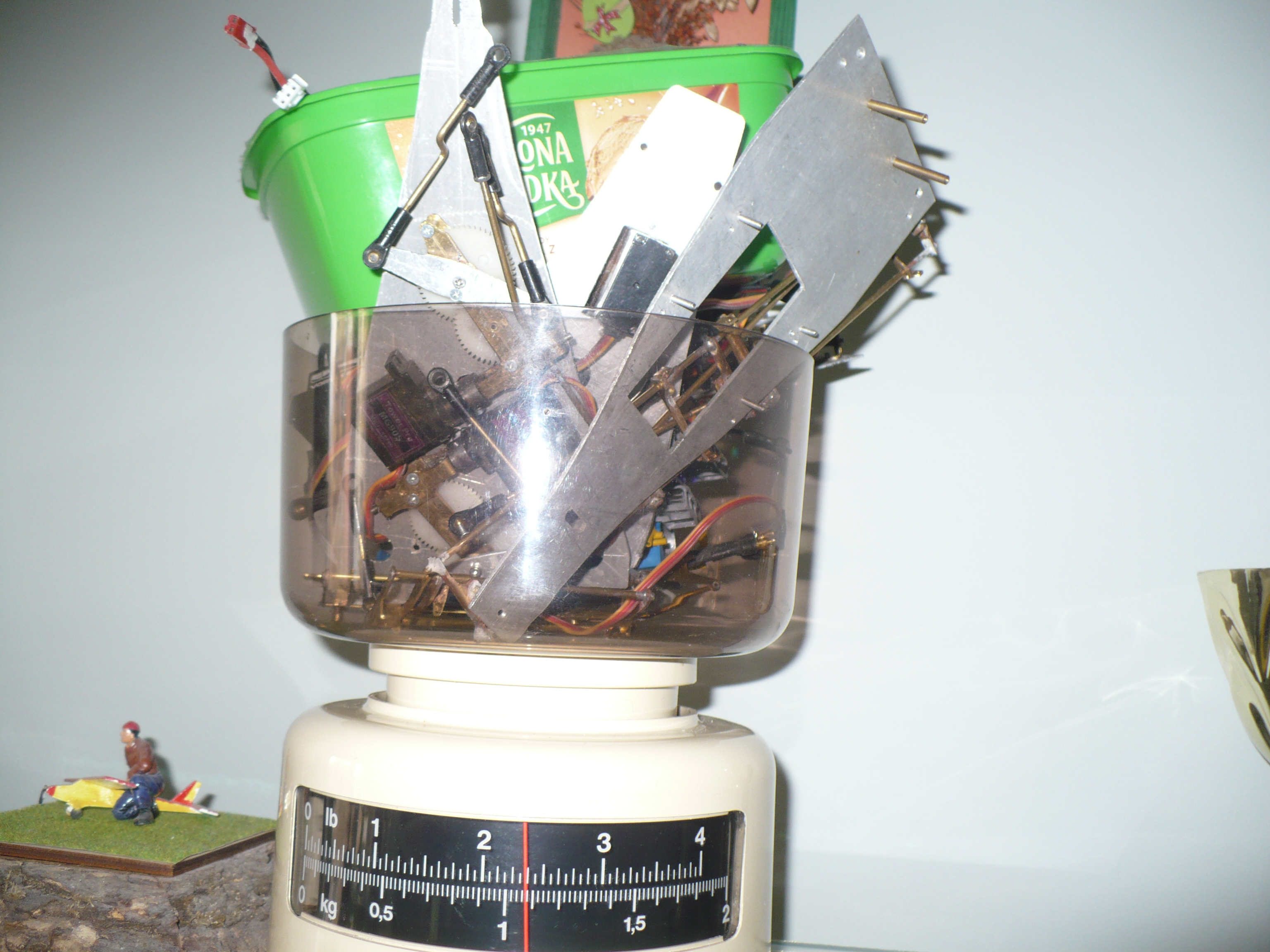

Teoretycznie wyszło 3,3 kg ( obliczyłem pod bramy furtowe i nie bardzo wierzę )). Aktualnie mam tyle bez nadbudówek . jeszcze coś farba będzie warzyć .Ale się zobaczy .
