Re: Orkan zazdrości

Post autor: Andrzej1 »

Witam Ciebie

Ukończyłem armatę AK176M. Składa się na nią lufa lutowana z mosiądzu, skorupka
laminowana w formie, blaszki fototrawione na drzwi, i druty 0.2 na klamki
i uchwyty oraz 0.3 na stopnie. Reflektor, czy co to tam jest, wytoczony z ramki modelu
plastikowego.
W otwory okienne wkleiłem kawałki folii z opakowania czegoś pomalowanej
od drugiej strony czarną farbą w sprayu. Całość waży 8,8 grama. Myślałem, że będzie
mniej ale trudno. Lufę można podnosić palcem aż do pionu prawie. Srebrny walec,
do którego dołączona jest lufa, faktycznie jest walcem z PCW oklejony fragmentem
cienkiej taśmy stalowej używanej przez stomatologów jako formówka.
Uchwyty wklejałem już po pomalowaniu całości i uchwytów osobno na epidian zabarwiony
szarą farbą. Daje to imitację spawów na powierzchni. Zawiasy robione są tą samą
technologią. To znaczy się namalowane są pędzlem ma powierzchni. Jako farby użyty
został zagęszczony aerosilem zabarwiony epidian.

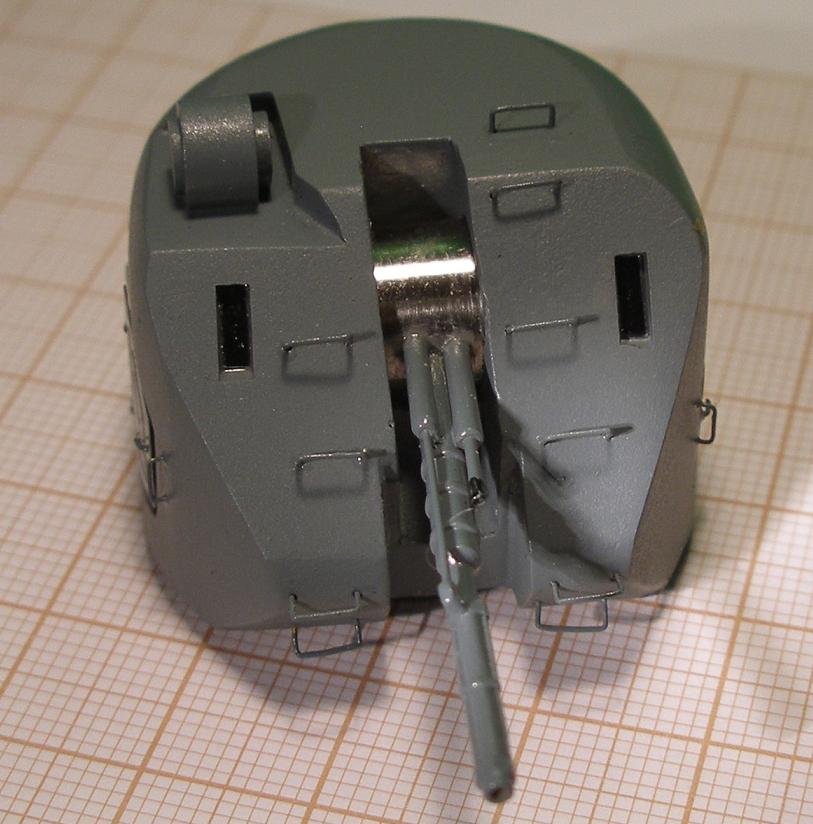

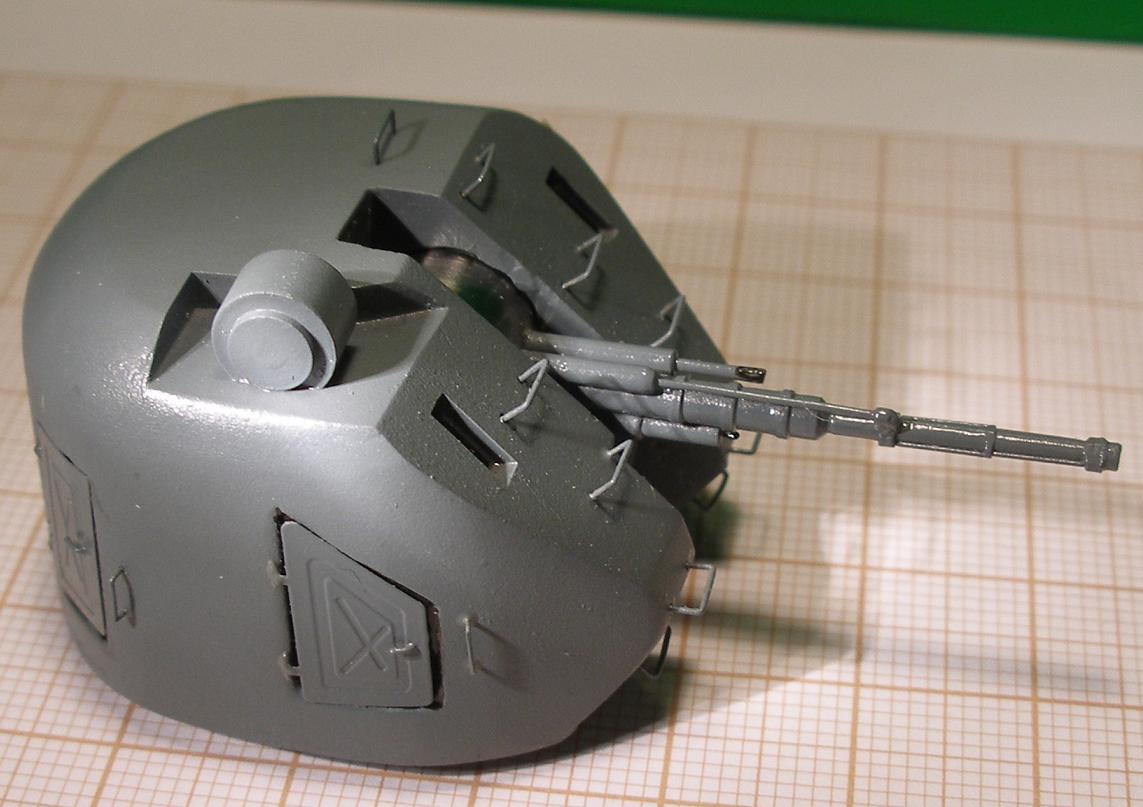

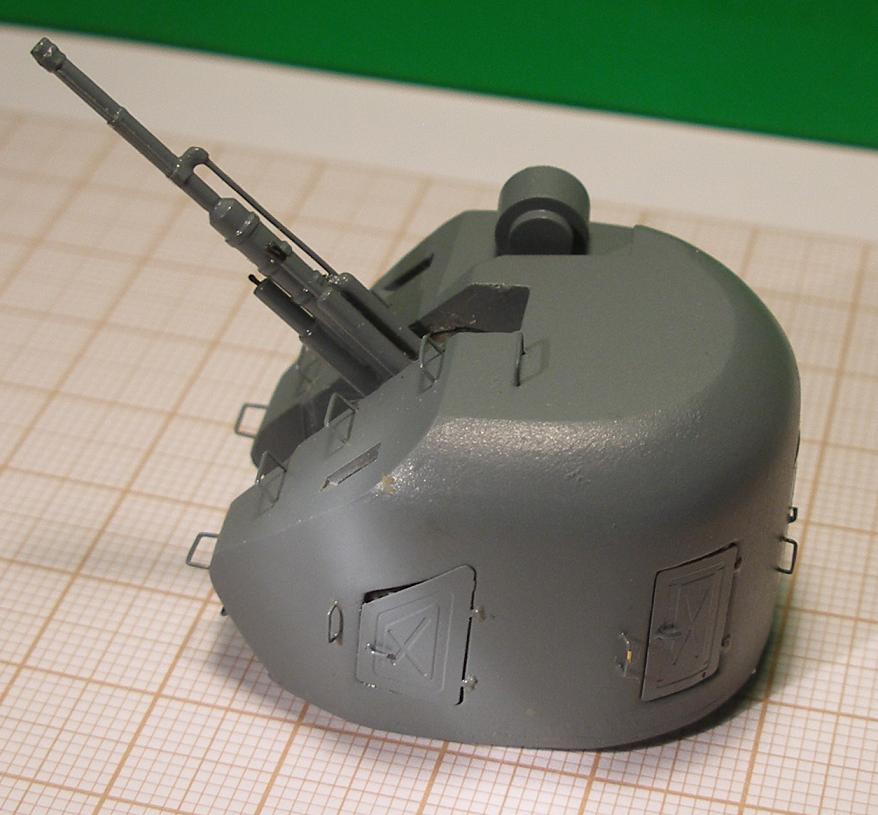

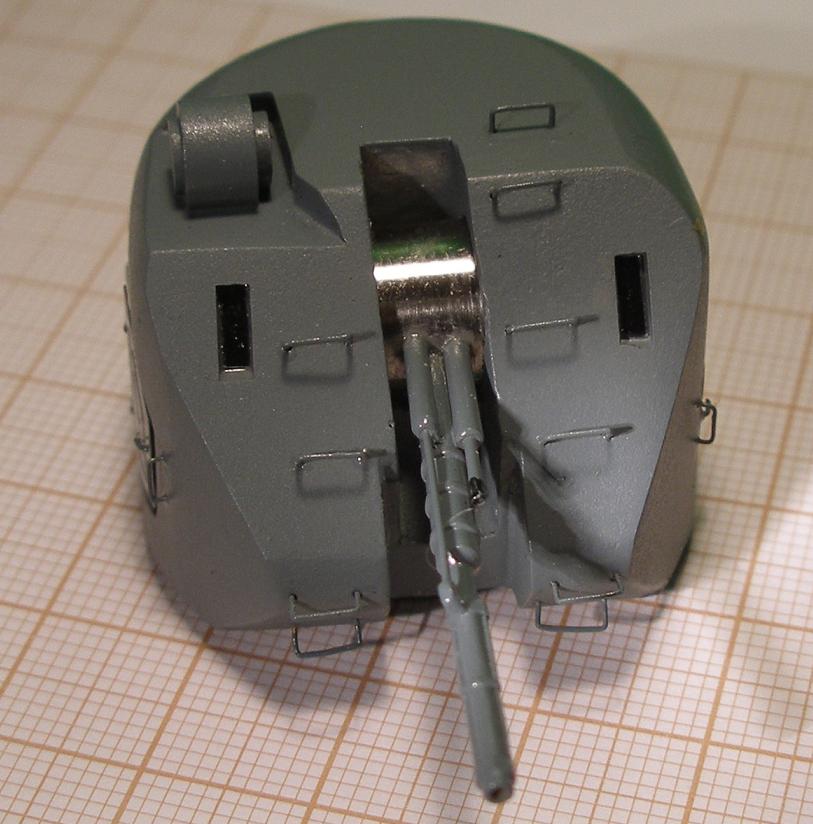

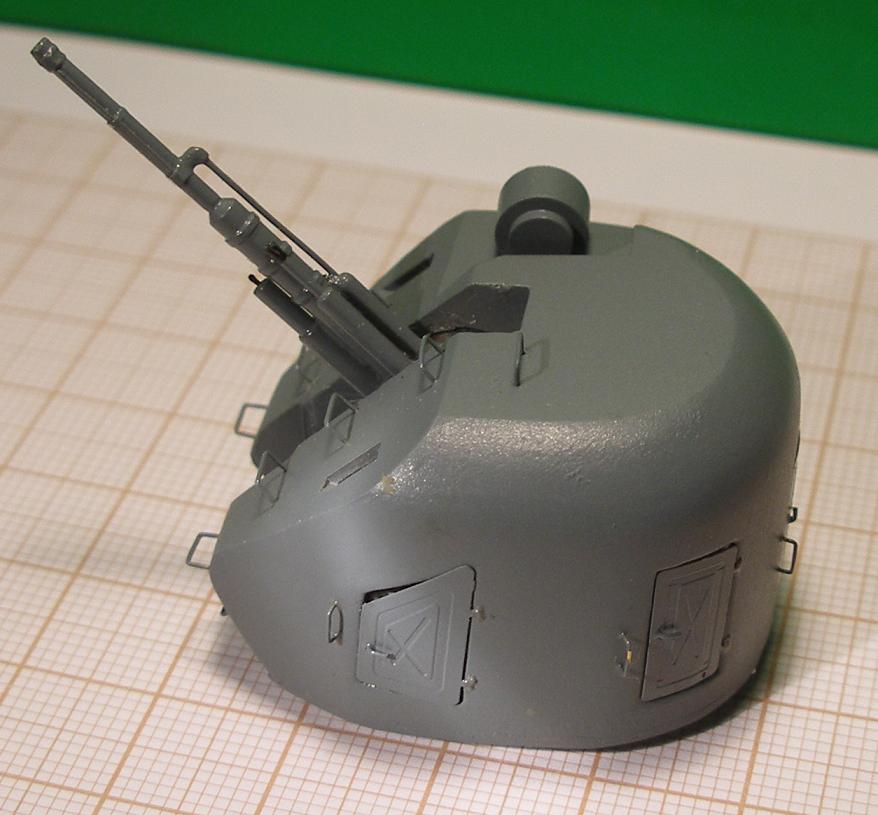

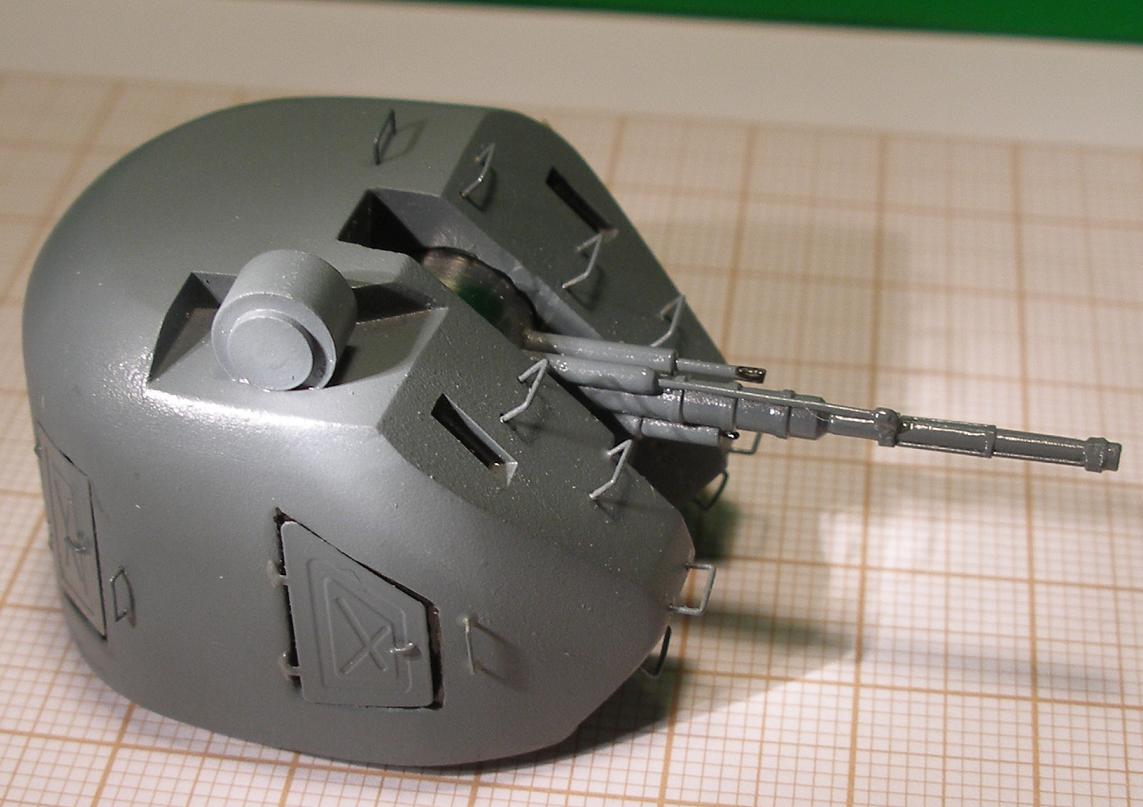

Harmata prezentuje się tak :




Z ukłonami
Andrzej Korycki
jkrzew
Posty: 1
Rejestracja: 04 gru 2010, 21:56

Re: Orkan zazdrości

Post autor: jkrzew »

Witam!
Pięknie. Ale _! Na prawej stronie u góry na armacie to nie reflektor a osłona wizjera peryskopu. Proszę popatrzeć na plany w Modelarstwie Okrętowym :) Wygląda to nieco inaczej! Pozdrawiam!
jkrzew
Awatar użytkownika
PanLipazMiodem
Posty: 357
Rejestracja: 04 gru 2010, 21:56

Re: Orkan zazdrości

Post autor: PanLipazMiodem »

Andżeju, szapo ba



Pozdrawiam
Przemek
Awatar użytkownika
Slawek Kromer
Posty: 909
Rejestracja: 04 gru 2010, 21:55

Re: Orkan zazdrości

Post autor: Slawek Kromer »

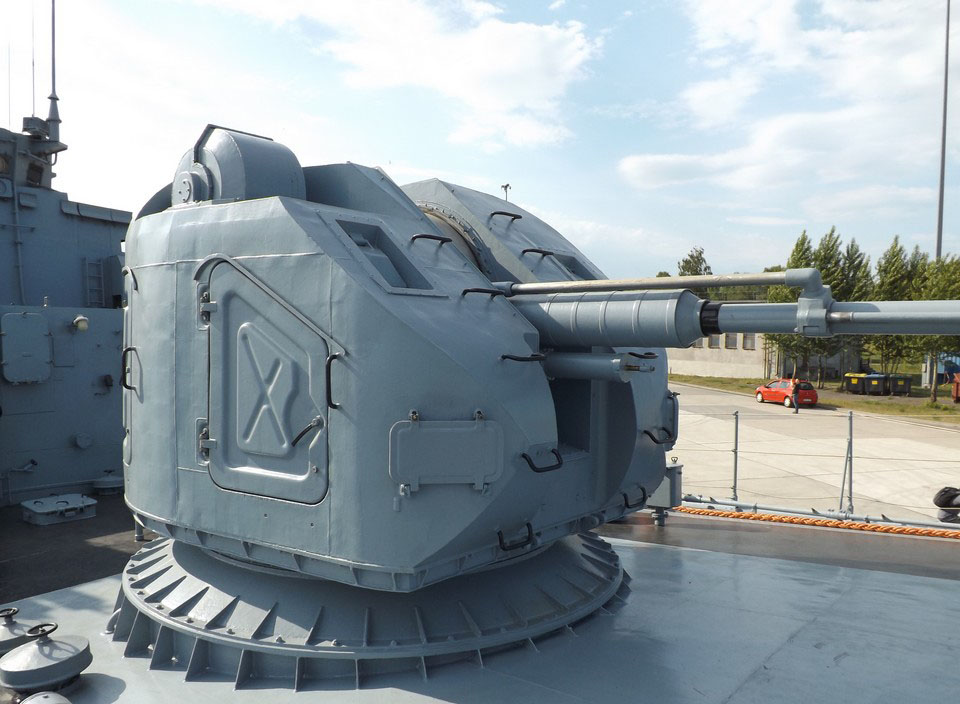

tak wygląda
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

Re: Orkan zazdrości

Post autor: Andrzej1 »

Trzeba poprawić.

Z ukłonami
Andrzej Korycki

P.S.
Dziękuję wszystkim za uwagi.
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

Re: Orkan zazdrości

Post autor: Andrzej1 »

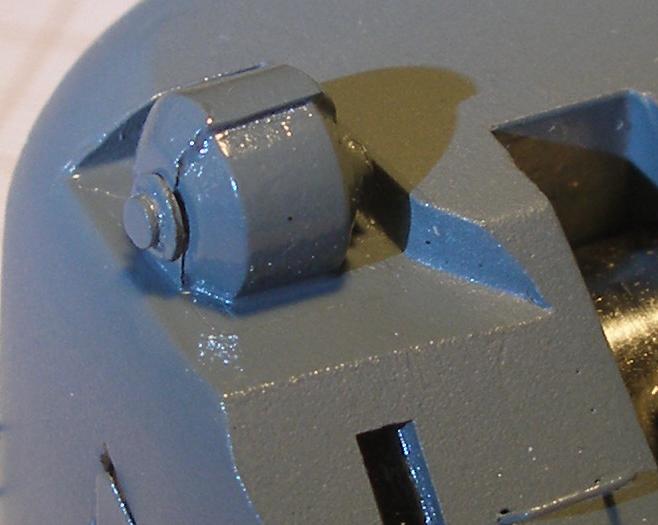

Teraz jest tak :



Zapytowywuję Szanowne Grono : czy może tak zostać ?

Z ukłonami
Andrzej Korycki
Awatar użytkownika
mjg
Posty: 58
Rejestracja: 02 maja 2012, 12:18

Re: Orkan zazdrości

Post autor: mjg »

Witaj Andrzeju,
na mój gust to to większe kółko jest w płaszczyźnie osłony.
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

Re: Orkan zazdrości

Post autor: Andrzej1 »

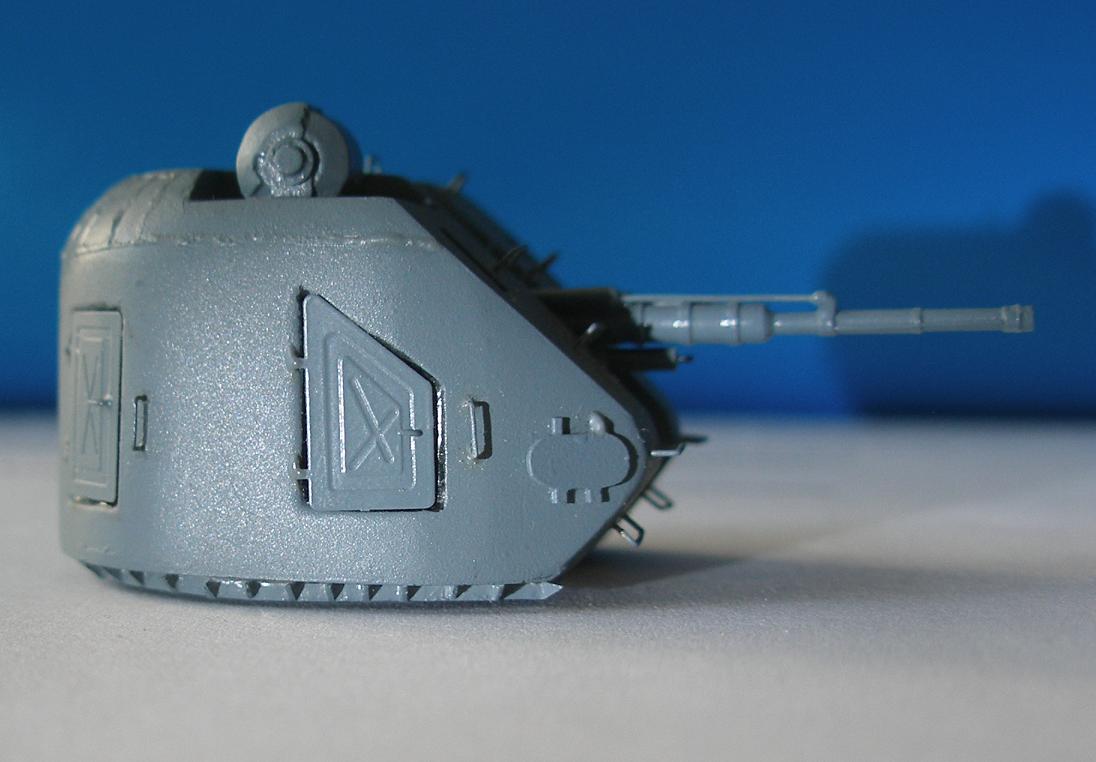

Dzień dobry Ci.
Armata już chyba skończona.

Z ukłonami
Andrzej Korycki
Awatar użytkownika
acdd
Posty: 0
Rejestracja: 05 paź 2014, 14:20

Re: Orkan zazdrości

Post autor: acdd »

Cześć!

Wspomniałeś że skorupka to odlew z laminatu... Wpadłem na pomysł jak zrobić aby te piękne drzwi fototrawione wpasować idealniej... Mianowicie...

Do wydłubanej dziury pod drzwi (dziura może być nie idealna) wlałbym szpachlówkę tę do plastiku... później jak wyschnie wygłaskał papierem ściernym do pierwotnego kształtu... później drzwi posmarować klejem do plastiku i przykleić (na 5min) w miejsce wygłaskane wcześniej papierem... klej powinien rozpuścić szpachlówkę... później zdjąć drzwi wytrzeć klej z drzwi i skorupki i ponownie wcisnąć drzwi... Teoria jest taka że powinno móc się je wcisnąć jak w błoto...

zamiast szpachlówki można dać kawałek polistyrenu...

W każdym razie zaobserwowałem że polistyren pod wpływem kleju nabiera ciekawych właściwości...

:)
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

Re: Orkan zazdrości

Post autor: Andrzej1 »

Cieszę się, że tu zajrzałeś, dziędoberek Ci.

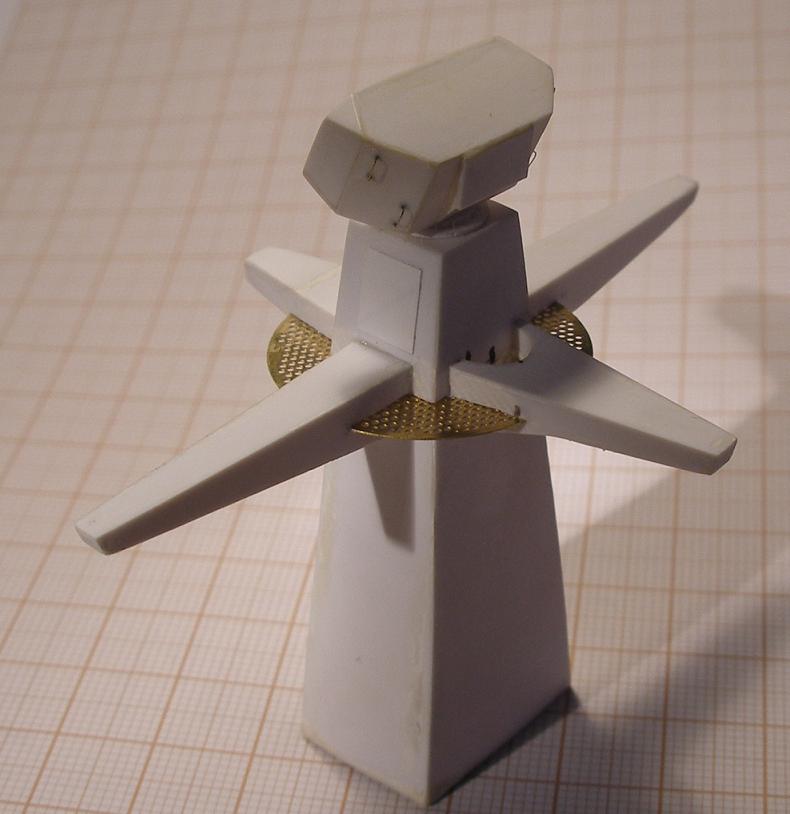

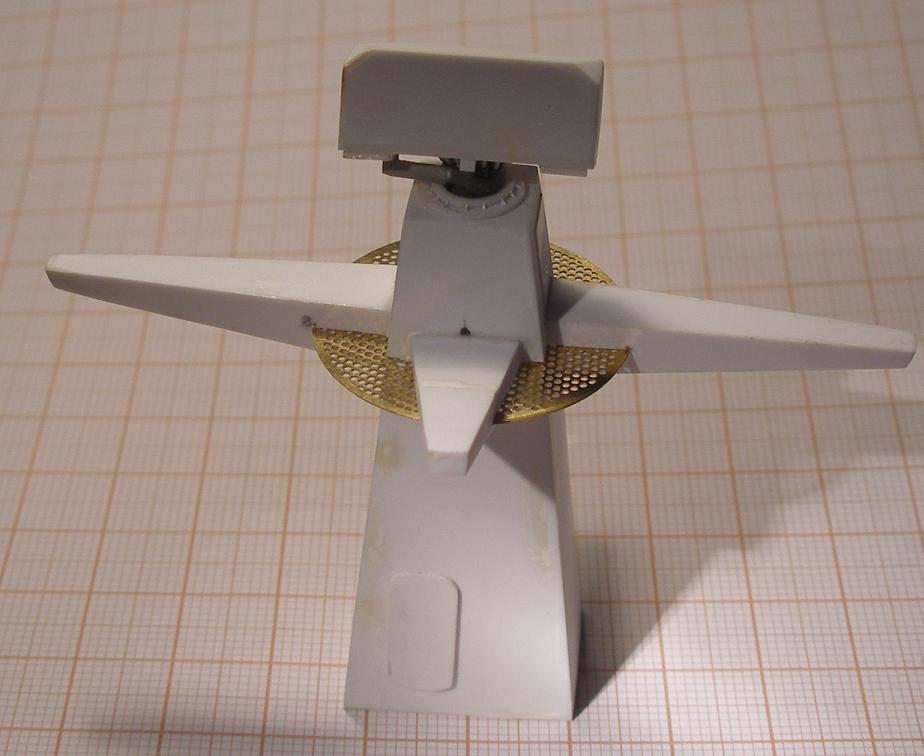

Po długich męczarniach związanych z brakiem doświadczenia, wprawy i umiejętności
wymęczyłem taki oto maszt wyposażony w żyrafę (nazwa radaru).
Jeszcze dużo roboty przy maszcie, ale już coś widać i to coś waży mniej niż 4 gramy.


Póki co żyrafa stoi na sucho.
Z ukłonami
Andrzej Korycki
