Łódź wikingów

Relacje z budowy tych jednostek
Awatar użytkownika
BALROG
Posty: 0
Rejestracja: 21 mar 2013, 12:05

Re: Łódź wikingów

Post autor: BALROG »

Uwielbiam te łodzie

Co do nakładania wzorów polecam taką metodę
drukujesz wzór na drukarce atramentowej ale lustrzane odbicie
Przycinasz do wymiaru pasujesz do modelu stroną zadrukowaną do drewna i całość traktujesz ołówkiem po drugiej stronie
Po zdjęciu papieru masz ślicznie odbity wzór na drewnie
Awatar użytkownika
krzysztof
Posty: 960
Rejestracja: 04 gru 2010, 21:55

Re: Łódź wikingów

Post autor: krzysztof »

Co Cię skłoniło do użycia butaprenu do klejenia drewna? Szczerze mówiąc nie spotkałem się z takim rozwiązaniem.
pozdrawiam Krzysztof

krzysztof.t.wasilewski@wp.pl
Awatar użytkownika
TomekA
Posty: 304
Rejestracja: 03 paź 2011, 04:04

Re: Łódź wikingów

Post autor: TomekA »

Zapowiada sie ciekawy model.
Szkoda, ze nie zaczales jego budowy wg. autentycznych historycznych praktyk szkutniczych sredniowiecznych Wikingow... Byloby jeszcze ciekawiej.
gieber
Posty: 87
Rejestracja: 04 gru 2010, 21:56

Re: Łódź wikingów

Post autor: gieber »

Cześć
Krzysztofie klej do drewna zdążył mi już kilka razy wyschnąć zanim posmarowałem całą klepkę – bo ma ona ok 50 cm długości. Dodatkowo zniekształcenie krawędzi klepki pod wpływem wody nie pozwalało mi na przyklejenie jej w należyty sposób. Butek w oczywisty sposób likwiduje te niedogodności. Jedyny kłopot może stanowić dokładne przyłożenie klepki już za pierwszym razem – bo korekty się nie zrobi. Zatem dokładnie ustalam sobie jej umiejscowienie za pomocą kresek narysowanych ołówkiem na sąsiednich klepkach i wręgach.

Tomku długo myślałem o tym, ale postanowiłem, że nie będę budował repliki bo po prostu nie mam odpowiednio dużo czasu. A to co najciekawsze w konstrukcji kadłuba tej łódki i tak byłoby przykryte pokładem.
Widoczna część modelu, postaram się by była zbudowana zgodnie z ówczesną sztuką szkutniczą.

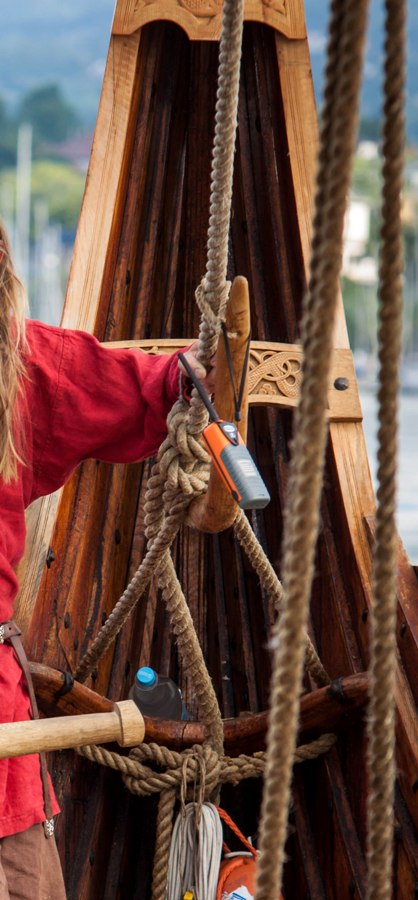

Swoją drogą nadal nie mam stuprocentowej pewności w jaki sposób mocowano koniec sztagu do dziobowej części kadłuba. Znalazłem w sieci takie rozwiązanie w obecnie zbudowanej (pomniejszonej) łodzi wzorowanej na statku z Osebergu.

Podejrzewam, że na dziobie mogło być tak samo, ale jeśli ktoś mógłby mi rozwiać wątpliwości to będę wdzięczny.
Pozdrawiam
Grzesiek
Bounty http://www.koga.net.pl/forum/viewtopic.php?f=524&t=31443
łódź Oseberg https://www.koga.net.pl/forum/523/45549.html?p=59205#p59205
Awatar użytkownika
Banita
Posty: 58
Rejestracja: 15 lip 2011, 15:36

Re: Łódź wikingów

Post autor: Banita »

Przyznam, że wydaje mi się to dość dziwne rozwiązanie na rufie, ale skoro tak jest...

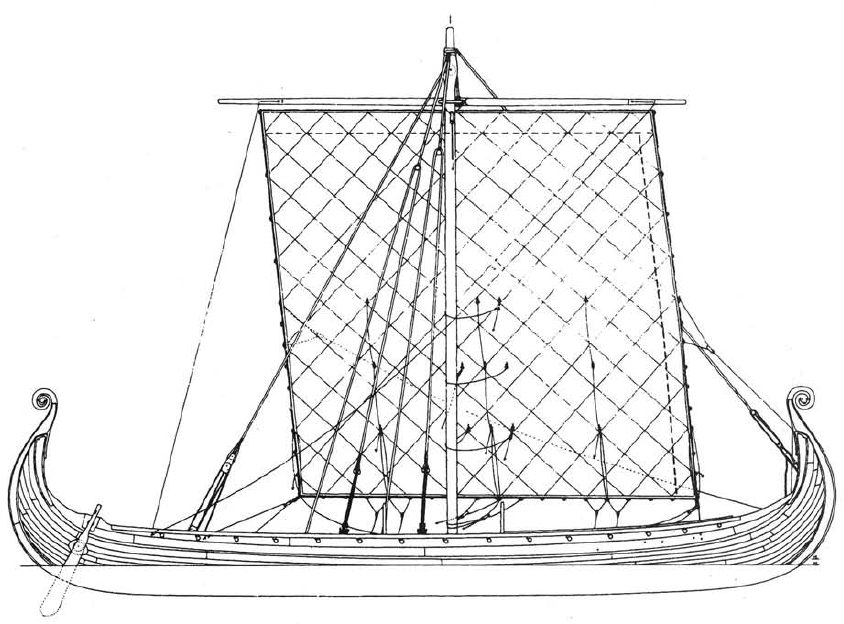

W jednej z najbardziej popularnych książek nt. budowy łodzi Wikingów "Viking longship" jest taka:
W posiadanych przeze mnie książkach, planach i innych materiałach na langskipach, co prawda stosowano różne rozwiązania mocowania sztagów (w zależności od wielkości, konstrukcji i czasów z jakich łodzie pochodziły), ale zazwyczaj były one różna na rufie i na dziobie. Jest to pewnie wypadkową wielu czynników, takich jak choćby miejsce dla sternika, ale na rufie często stosowano mocowanie do burt, natomiast z przodu do "szyi smoka", czyli na stewie dziobowej. Prawdę mówiąc zwróciłem uwagę na to, że czym większa jednostka, tym mocowanie solidniejsze (normalne chyba) i nie widziałem, żeby do jakichś wzmocnień było montowane, ale bezpośrednio do stewy, czy to przez otwór, czy opasanie jej. No, ale skoro na pływającej replice tak jest, to pewnie z czegoś wynika, a materiały na których się opieram, to zazwyczaj opracowania tylko.
Pozdrawiam i czekam na ciąg dalszy.
gieber
Posty: 87
Rejestracja: 04 gru 2010, 21:56

Re: Łódź wikingów

Post autor: gieber »

Cześć.

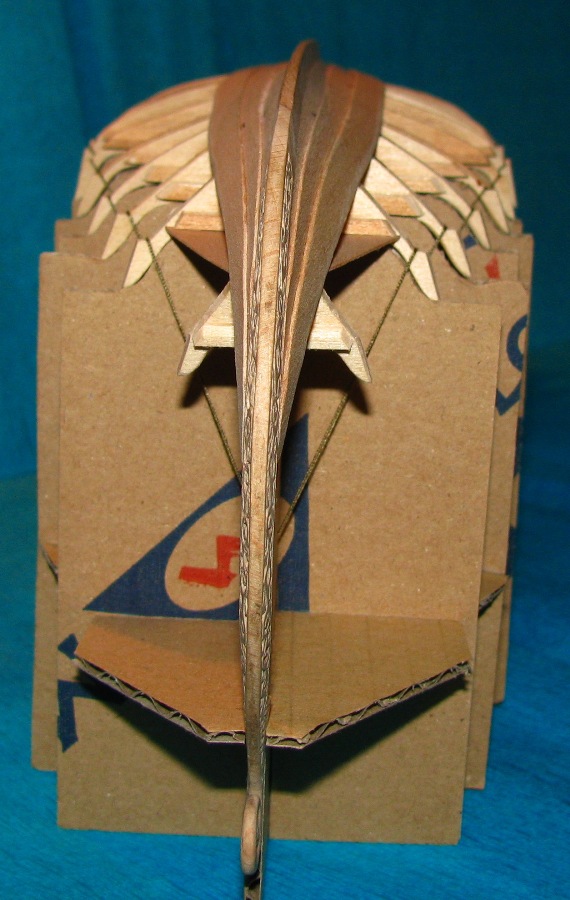

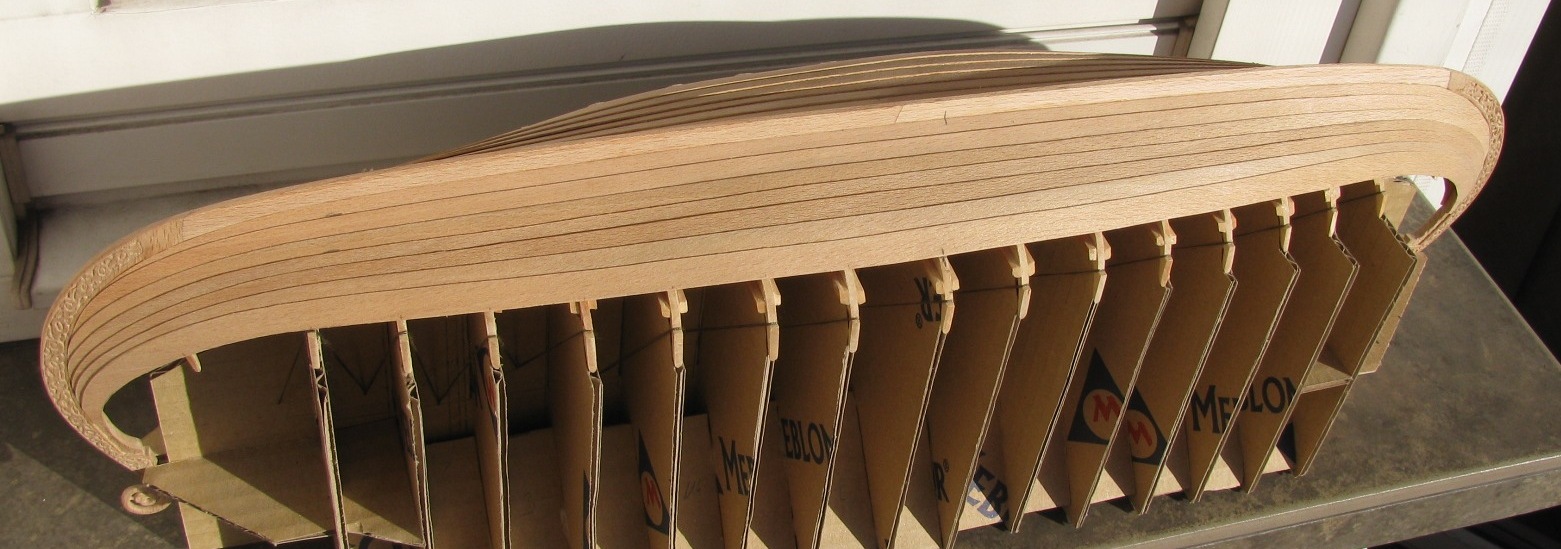

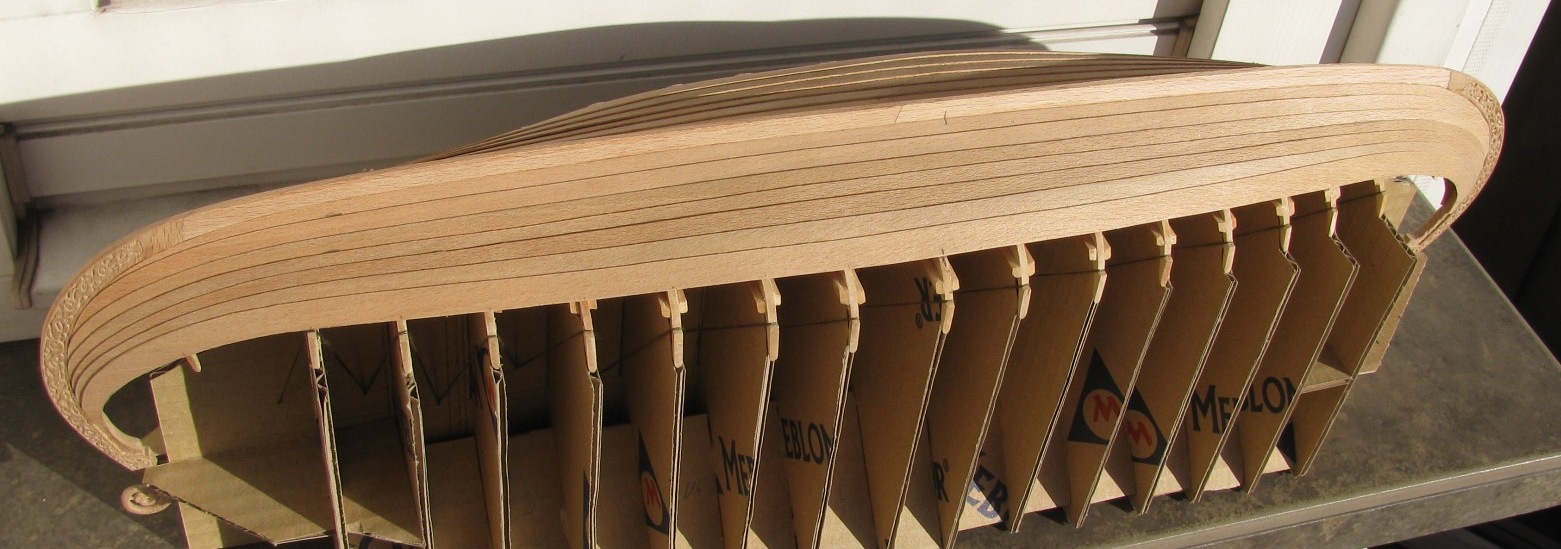

Kontynuacja klepkowania.


Pozdrawiam
Grzesiek
Bounty http://www.koga.net.pl/forum/viewtopic.php?f=524&t=31443
łódź Oseberg https://www.koga.net.pl/forum/523/45549.html?p=59205#p59205
gieber
Posty: 87
Rejestracja: 04 gru 2010, 21:56

Re: Łódź wikingów

Post autor: gieber »

Cześć

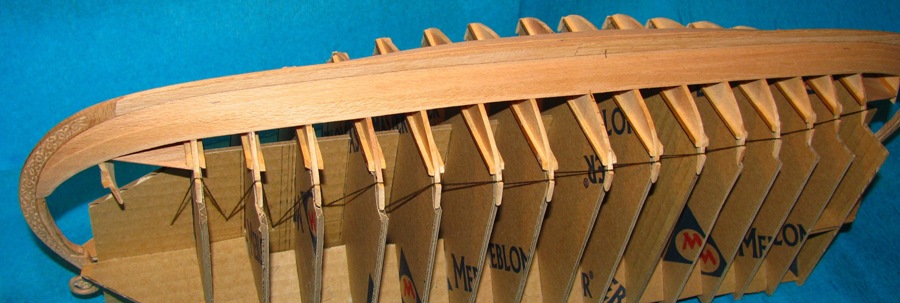

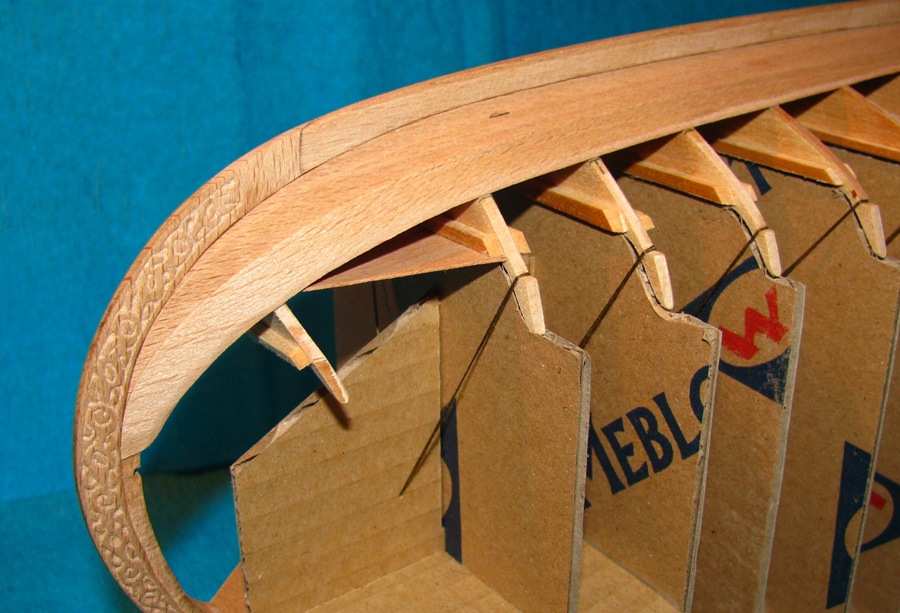

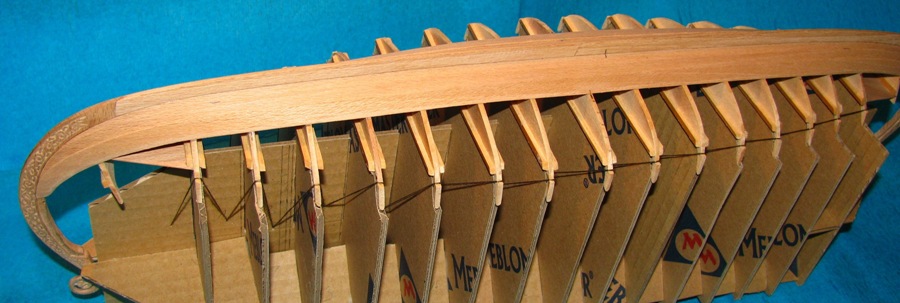

Kontynuacja
Pozdrawiam
Grzesiek
Bounty http://www.koga.net.pl/forum/viewtopic.php?f=524&t=31443
łódź Oseberg https://www.koga.net.pl/forum/523/45549.html?p=59205#p59205
Awatar użytkownika
Kazek
Posty: 717
Rejestracja: 04 gru 2010, 21:56

Re: Łódź wikingów

Post autor: Kazek »

Bardzo dobra i czysta robota widać ze wiesz co robisz sama przyjemność oglądać twoją pracę .
Wbrew pozorom nie jest to prosty model. Gratuluję i czekam na więcej :D
Pozdrawiam Kazik :)
gieber
Posty: 87
Rejestracja: 04 gru 2010, 21:56

Re: Łódź wikingów

Post autor: gieber »

Witam.

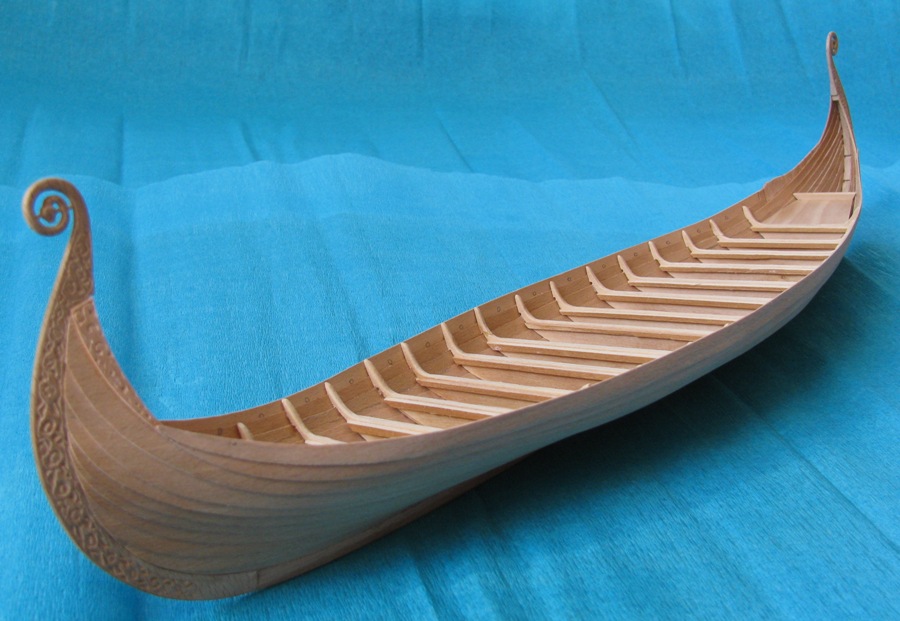

Dalszy ciąg poszywania.

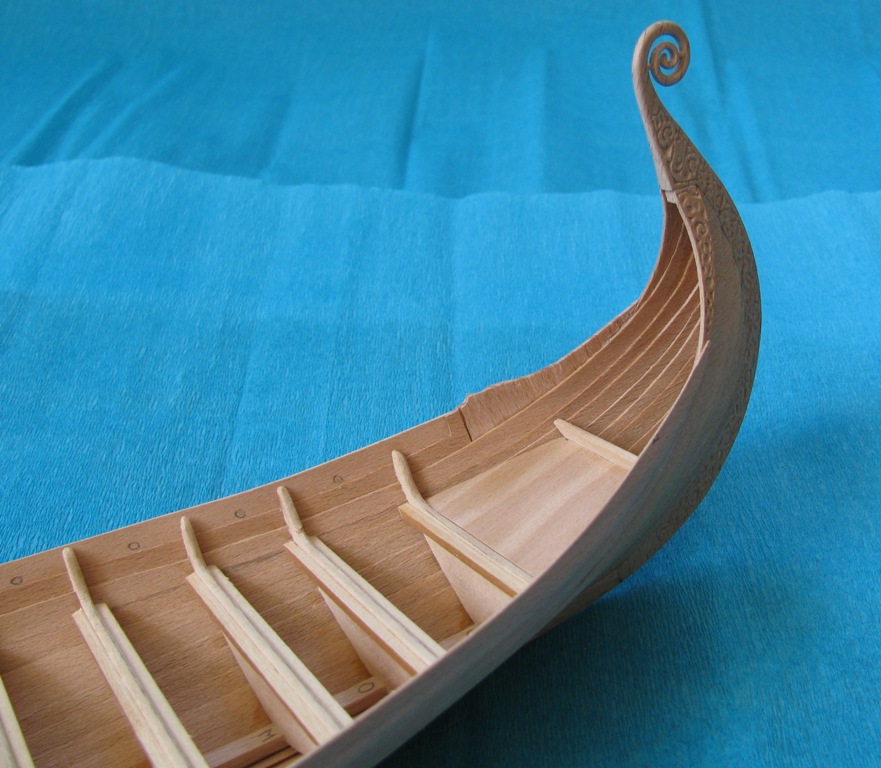

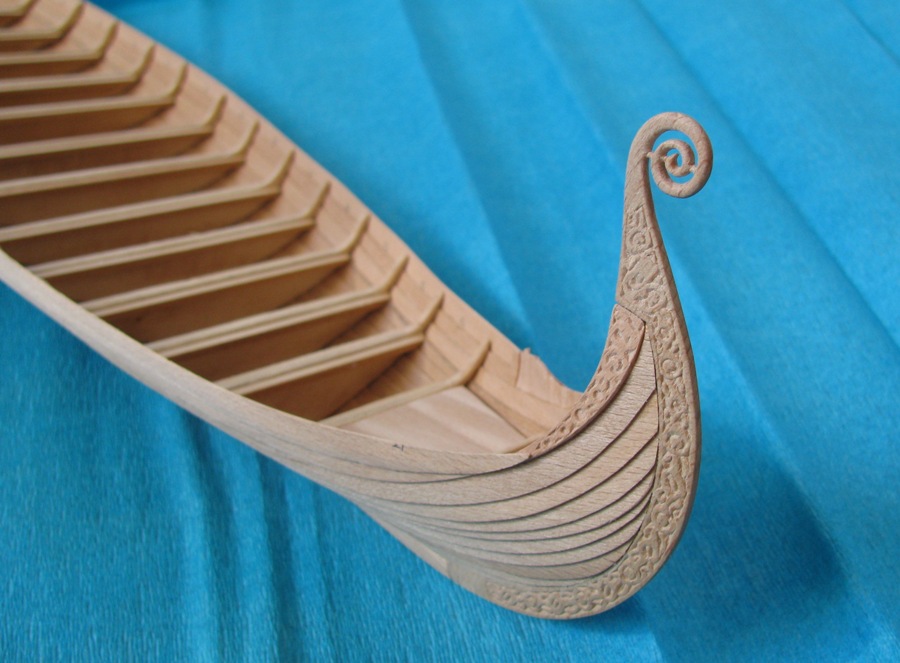

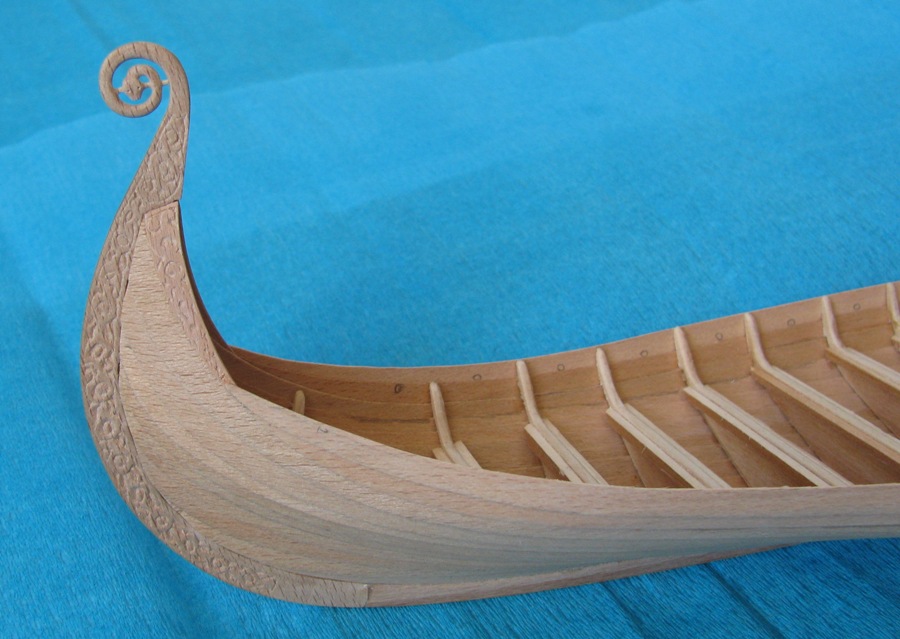

Dodatkowe ozdobne deski dziobnicy

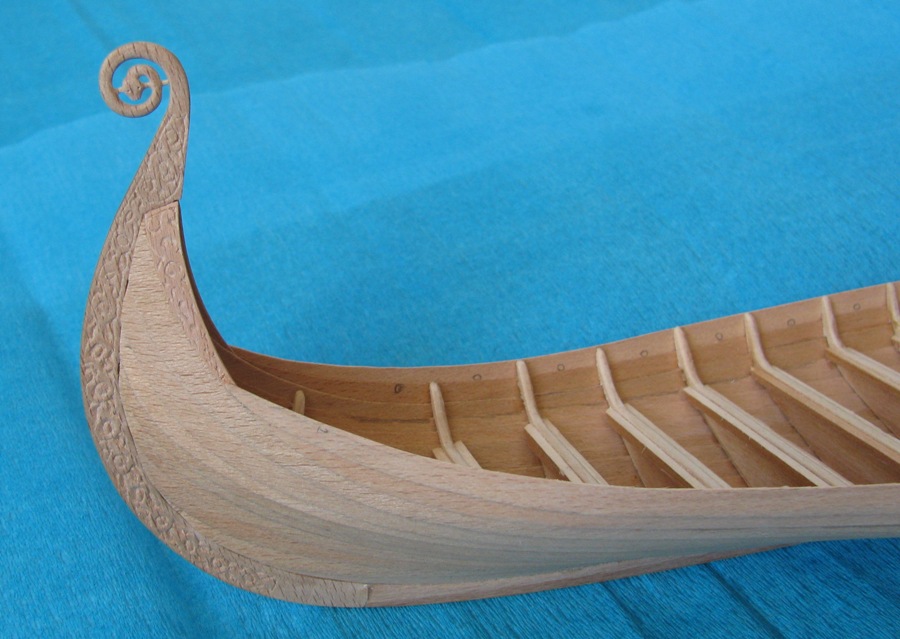

i rufy.

Wydziergane identycznie jak obie stewy.

Od środka zaznaczyłem przyszłe otwory na wiosła.


Ciąg dalszy nastąpi.
Pozdrawiam
Grzesiek
Bounty http://www.koga.net.pl/forum/viewtopic.php?f=524&t=31443
łódź Oseberg https://www.koga.net.pl/forum/523/45549.html?p=59205#p59205
gieber
Posty: 87
Rejestracja: 04 gru 2010, 21:56

Re: Łódź wikingów

Post autor: gieber »

Cześć.

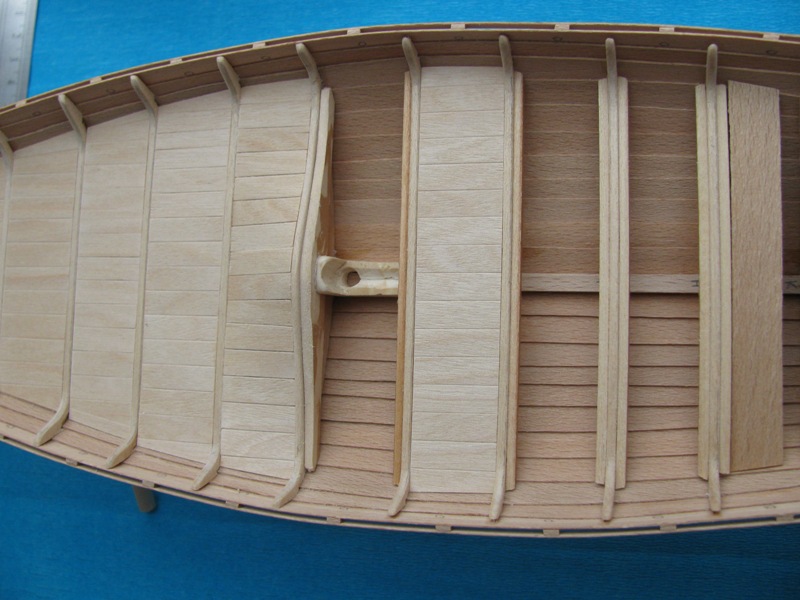

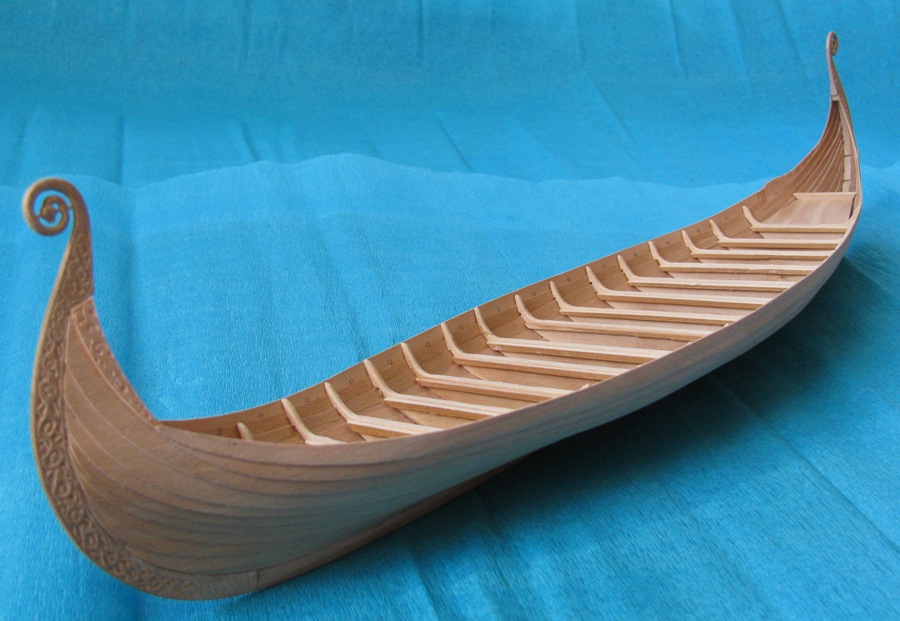

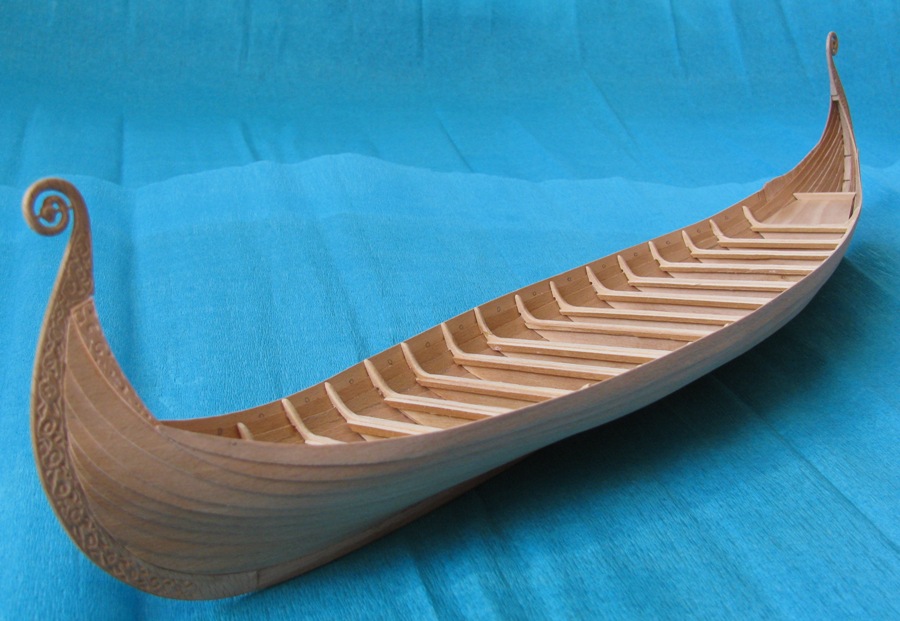

Jestem w trakcie układania pokładu.

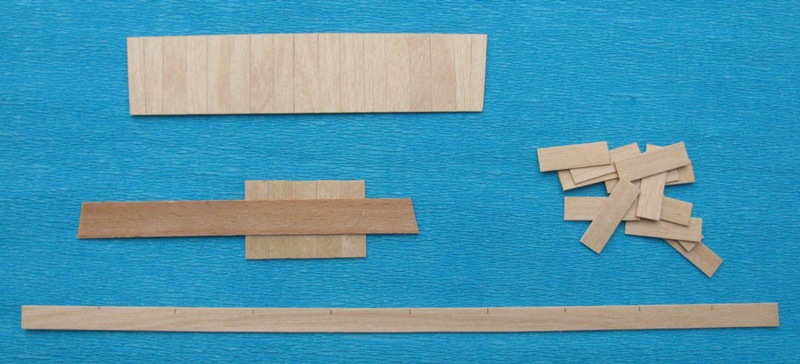

Przygotowane wcześniej listewki z forniru tnę na kawałki o długościach jak rozstaw kolejnych wręg. Następnie przyklejam do jednej podłużnej która trzyma taki pakiet w całości pozwalając zeszlifować wszystkie na równą długość. Następnie po zeskosowaniu końcówek przy burtach powstaje gotowy jak to nazywam pokładnik gotowy do przyklejenia na miejsce.



cdn.
Pozdrawiam
Grzesiek
