NAGIEL

Kołek (ang. belaying pin)

- drewniany lub metalowy, odpowiednio ukształtowany pionowo kołek, do połowy jego długości włożony w otwór nagielbanku (kołkownicy).

nagle z VOC Amsterdam, z 5 złotówką

Nagiel z VOC Amsterdam ma długość ok. 585 mm, górna część ok. 225 mm, ø≈ 41 mm, w najszerszym miejscu ø≈ 66 mm.

Służy do obkładania (mocowania) lin. Spełnia podobną rolę jak knaga, z tym że znacznie łatwiej na nim pracować, gdy jak to bywa na żaglowcach jedną linę wybiera wiele osób. Kiedyś liny produkowane były z włókien naturalnych (np. sizal, konopie, juta, bawełna) znacznie zatem zmieniały długość zależnie od zmian wilgotności. Przez to pracująca pod dużym obciążeniem zaknagowana lina mogła zacisnąć się tak, że jedynym sposobem, aby ją zwolnić było przecięcie liny. Aby tego uniknąć na naglach nie stosowano węzła knagowego, a jedynie wielokrotnie linę obwijano "w ósemkę" naprzemiennie wokół górnej i dolnej części nagla. Wolną cześć liny swobodnie (bez związywania) buchtowano na górnej części nagla. Obecnie, gdy liny żeglarskie produkowane są nieomal wyłącznie z włókien syntetycznych praktycznie nie ma ryzyka zaciśnięcia się jej na naglu. Na wielu żaglowcach dopuszcza się, a nawet zaleca parokrotne "ósemkowe" obwinięcie liny wokół nagla, a na koniec (zwłaszcza dla cieńszych lin) użycie węzła knagowego.

Parokrotne "ósemkowe" obwinięcie liny wokół nagla, a na koniec użycie węzła knagowego.

Wolną część liny należy zwinąć na górnej części nagla lecz bez wiązania buchty.

Zdjęcie ryciny z książki Historic Ship Models - Wolfram zu Mondfeld, knagowanie i obkładanie na naglu

Nagielbank

albo kołkownica – pozioma belka z otworami na nagle. Umieszczana blisko masztu albo przy nadburciu.

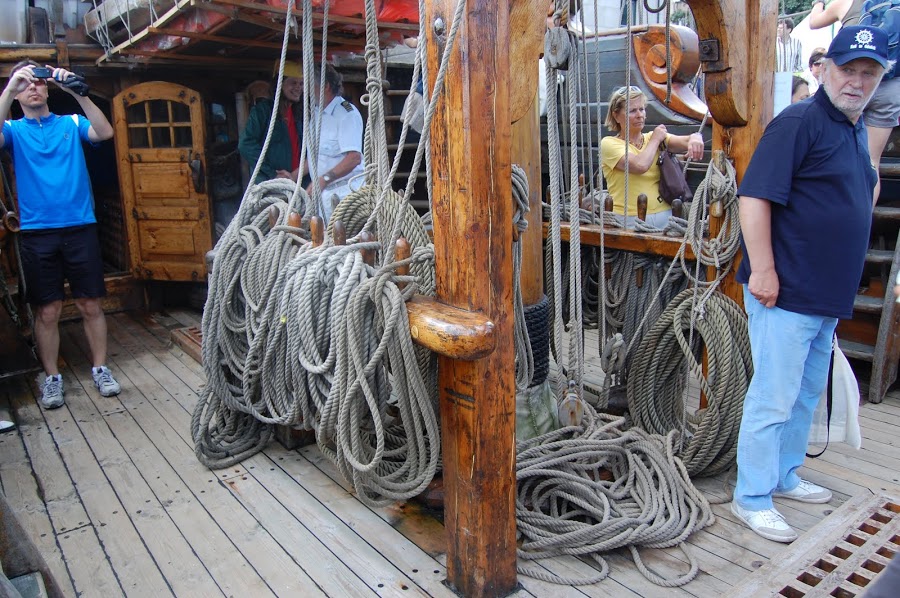

Zwinięte liny na nagielbankach przy maszcie repliki Sztandart

Na burcie repliki VOC Amsterdam

Jeżeli decydujemy się na wykonanie własnych nagli, to powinniśmy przede wszystkim wiedzieć jak poprawnie wyglądają i jakie mają proporcje.


Na temat nagli Mateusz (mati) napisał:

Zasada była (jest) taka, że dolna średnica nagla nie mogła być mniejsza od średnicy liny, do której przynależała. A że lin było sporo i średnic również, przyjęło się, aby trzymać nagle odpowiadające średnicy najgrubszej liny. Od tak ujednolicając to, aby wszystkie nagle na okręcie były takie same.

Przydatne będą ilustracje z książki Historic Ship Models - Wolfram zu Mondfeld
gdzie znajdziemy proporcje kontynentalnego nagla drewnianego z lat przed 1750, 1750-1800, 1800-1850 i metalowego z lat 1830-1880:

Dla przykładu przedstawię nagle z jednostek jakie widziałem i na których byłem (piszę głównie o replikach m.in. Bounty, Sztandart, Amsterdam, chociaż mam zdjęcia ze wszystkich współczesnych żaglowców na których pokładach byłem w czasie zlotów, jak i przykładów z neta) nagle były takie bardziej "do ręki", jak na zdjęciach poniżej (nierzadko używane też były jako pałki w walce wręcz).



Sztandart - tu zasłaniają powieszone liny, ale można dostrzeć kształt, o którym pisałem

Bounty

Batavia

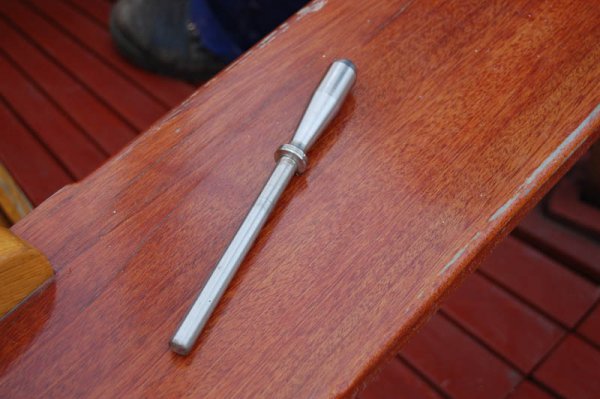

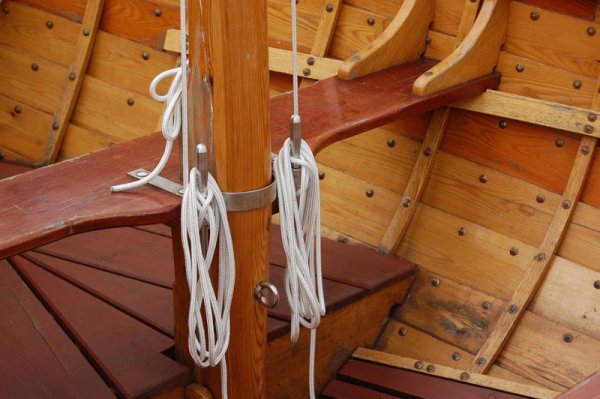

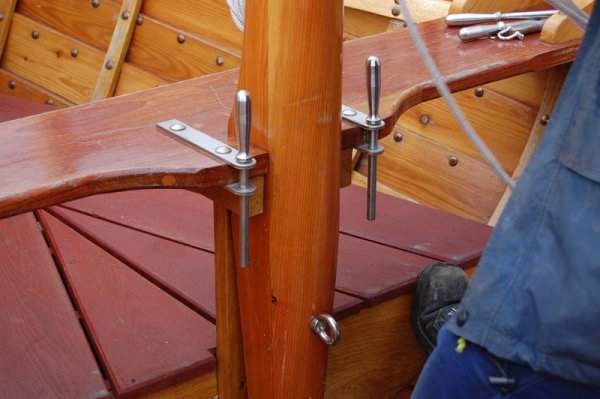

Będąc przy łodziach mam jeszcze jeden przykład - nagielki z szalupy Daru Młodzieży - są z metalu i nieco mniejsze od przedstawianych powyżej

NAGLE do MODELI

Bardzo często w zestawach, a co za tym idzie i kolekcjach zeszytowych zdarzają się nagle, kołki o bardzo nieproporcjonalnym wyglądzie
- dla porównania kupne toczone mosiężne nagle z odlewanymi naglami z kolekcji Santisima Trinidad


z lewej kupne mosiężne i po prawej z kolekcji ST

- tu nagle są już jaskrawo nieproporcjonalne, wręcz brzydkie.

Przyznam, że te mosiężne, toczone mają najlepsze proporcje w porównaniu z innymi kupnymi różnych wiodących producentów, które też są takie "niekształtne" i im mniejsze tym gorzej wyglądają


http://modelarski.eu/nagle-kolki-kolkownice-c393

Dali napisał:

Jak już kupić nagle to najlepsze moim zdaniem proponuje firma

Amati

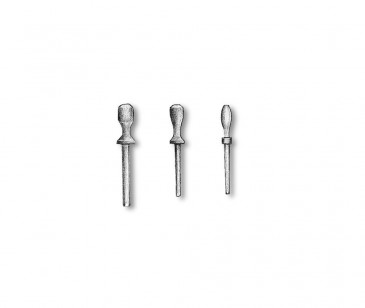

. Na zdjęciu to po lewej 10 mm i po prawej 16 mm w środku fatalnej jakości nagle firmy

OcCre

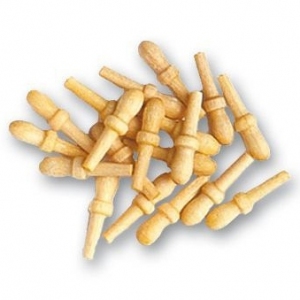

Obecnie w sklepie Modelnet pod byle jakim zdjęciem kryją się całkiem przyzwoite nagle firmy

Amati
https://www.modelnet.pl/a...gi-i-kolkownice

Ja poszedłem na łatwiznę i kupiłem do Bounty 140 sztuk 16 mm.

Jeśli chodzi o nagle to rzeczywiście jest problem z kupnem dobrej jakości, jedyny sposób to wykonać je własnoręcznie, ale do tego trzeba sobie skonstruować mini tokarkę i żmudnie toczyć starając się zachować proporcje i powtarzalność.

Zmagania z toczeniem nagli możemy zobaczyć w wątkach:

» Prosta tokarka / Nagle, tralki / RomekS
http://www.koga.net.pl/forum/viewtopic.php?f=520&t=22432
» Nagle (kołki) przy użyciu wiertarki
http://santisimatrinidad....php?p=9240#9240

O ile przy użyciu minitokarki jest zachowana powtarzalność i jesteśmy w stanie toczyć niemal identyczne elementy (musi być ze wzornikiem) to przy samej wiertarce (bez wzornika) ta powtarzalność jest raczej trudna do uzyskania.


przykładowy wzornik nagla z relacji Romka wycięty laserem
http://www.koga.net.pl/fo...?p=34252#p34252

___________________________________________
Temat wyodrębniony z dyskusji i przy współudziale kol. Piotra (dali)
http://santisimatrinidad....p?p=15607#15607
oraz materiałów kolegów z Kogi
http://www.koga.net.pl/fo...?p=81344#p81344



---

Jak pisałem najbardziej w proporcjach odpowiadają mi nagle mosiężne



Na stronie / strona znika lub zmienia adres i wszystkie zdjęcia znikają - gdy zakładasz temat na Kodze, drogi czytelniku wstawiaj zdjęcia do kogowej Galerii /



http://www.u-shkipera.ru/...-05-10-10-06-39



autor postu przyjął długość nagla do pół metra i średnicę około 50 mm w rzeczywistości.
W skali będzie miał około 9-10 mm długości i 1 mm średnicy dolnej części.
I przedstawił "chałupniczą" produkcję równie proprcjonalnych nagli z gruszy wg wzornika, szablonu:
