La Renommee 1/48, czyli do trzech razy Francja.

Opisy budowy jednostek żaglowych
Awatar użytkownika
Siberian
Posty: 40
Rejestracja: 11 sty 2014, 20:58

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Siberian »

Dziękuję za łaskawe komentarze.
Piotrek, faktycznie miałem trochę więcej wolnego czasu niż zwykle, to i poleciałem z budową.
Mati, marzy mi się okręt z masztami i rejami, ale bez żagli, czyli tak, jak Twoja piękna Papuga. Tyle, że miejsca na takiego kolosa nie mam. Budowa potrwa, więc może coś się rozjaśni w tym temacie.
Pozdrawiam, Wojtek.
Awatar użytkownika
Siberian
Posty: 40
Rejestracja: 11 sty 2014, 20:58

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Siberian »

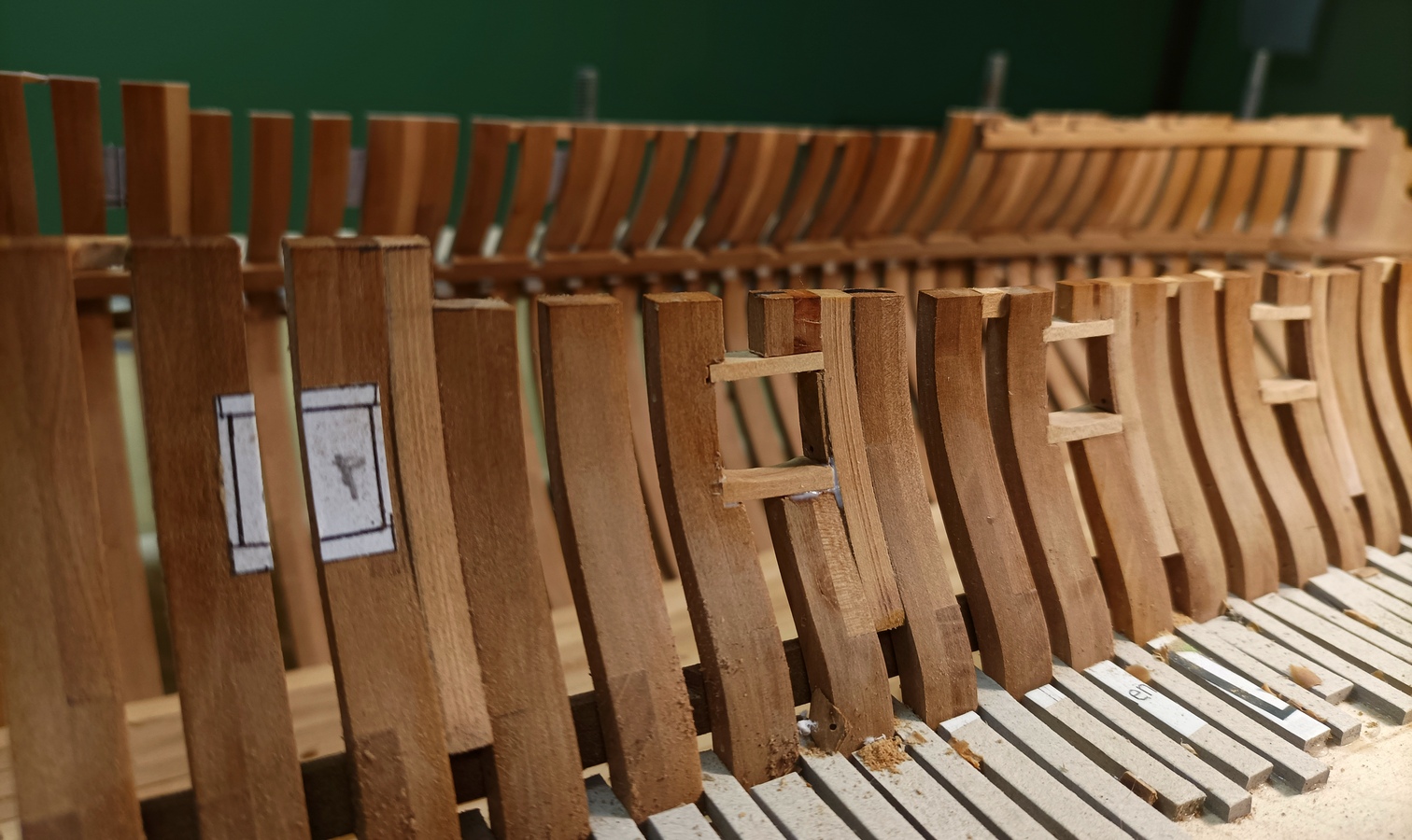

Imitacje gwoździ we wręgach zrobiłem ze szpilek.
Nawierciłem otwory 0.8mm, wcisnąłem szpilki i obciąłem nadmiar.
lr 050921 1.jpg
lr 050921 2.jpg
Zeszlifowałem czoła szpilek na płasko i dobiłem równo z powierzcznią wręgi.
lr 050921 3.jpg
Nie czerniłem tego, myślę, że tak jest dobrze.
lr 050921 4.jpg
Klejenie wręg.
lr 050921 5.jpg
Wręgi poklejone i zamontowana nadstępka.
lr 050921 6.jpg
Rufowy fragment nadstępki profilem przypomina skocznię narciarską. :D To takie skojarzenie z nadchodzącą zimą.
lr 050921 7.jpg
lr 050921 8.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
Siberian
Posty: 40
Rejestracja: 11 sty 2014, 20:58

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Siberian »

Z konstrukcją rufy miałem sporo kłopotów.
lr 050921 9.jpg
Łoże doklejone do stoczni ułatwiło nieco pracę, ale i tak dopasowanie wszystkich elementów, które ciągle się ruszają i przemieszczają, było bardzo trudne. Zabrało to mnóstwo czasu, a i mój wachlarz niecenzuralnych wyrażeń bardzo się przy tym wzbogacił.
lr 050921 10.jpg
Ostatecznie jednak, wyszło bardzo przyzwoicie.
lr 050921 11.jpg
Klejenie górnej belki.
lr 050921 12.jpg
Do wyznaczenia linii pokładów skonstruowałem taki przyrząd.
lr 050921 13.jpg
lr 050921 14.jpg
lr 050921 15.jpg
Jakieś żółte odbarwienie powstało przy szlifowaniu otworu na ster. Na zdjęciach jest to widoczne, a w rzeczywistości nie widać zupełnie.
lr 050921 16.jpg
lr 050921 17.jpg
Kadłub całej okazałości.
lr 050921 18.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
ralfee3
Posty: 80
Rejestracja: 25 wrz 2017, 22:52

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: ralfee3 »

Pełen profesjonalizm. Podziwiam i zazdraszczam umiejętności w temacie ości.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
Siberian
Posty: 40
Rejestracja: 11 sty 2014, 20:58

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Siberian »

Prace nad wycięciem ambrazur zacząłem od naklejenia papierowych szablonów na szkielet.
lr241001 1.jpg
Potem żmudna walka z wycięciem i wklejeniem parapetów każdej z 26 furt. Trwało to kilka tygodni.
lr241001 2.jpg
Używałem najprostszych narzędzi. Poza piłką, ten nóż w środku był bardzo przydatny.
lr241001 21.jpg
Dalej wkleiłem poszycie wewnętrzne w części dennej i diagonalne na lewej burcie.
lr241001 3.jpg
lr241001 4.jpg
lr241001 5.jpg
Wbrew pozorom, wykonanie poszycia diagonalnego, nie jest trudne. W każdym razie łatwiejsze, niż klasyczne.
lr241001 6.jpg
Pozdrawiam, Wojtek.
Awatar użytkownika
ralfee3
Posty: 80
Rejestracja: 25 wrz 2017, 22:52

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: ralfee3 »

Wojtek, jak kiedyś zdarzy mi się robić coś na ościach to wproszę się na nauki, albo zorganizujemy gdzieś warsztaty :-)
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
Siberian
Posty: 40
Rejestracja: 11 sty 2014, 20:58

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Siberian »

ralfee3 pisze: 12 lis 2021, 19:06 Wojtek, jak kiedyś zdarzy mi się robić coś na ościach to wproszę się na nauki, albo zorganizujemy gdzieś warsztaty :-)
Rafale drogi! Oczywiście z przyjemnością piszę się na spotkanie edukacyjne, ale obawiam się, że na tych naukach skorzystałbym tylko ja :) . Gdzież mi, ach gdzie do Twojej perfekcji.

Najwyższy czas zaktualizować relację.
Wiele czasu spędziłem przy modelu, ale dziewięćdziesiąt procent tego czasu zajęło gwoździowanie poszycia. Pręt mosiężny fi 0,5mm i co najmniej kilkaset powtórzeń. Poczerniłem to chemicznie, nanosząc preparat wykałaczką i początkowo wydawało się być ok, ale po kilku dniach, wokół niektórych gwoździ pojawiły się plamy. Będę musiał to zeszlifować.
lr 080122 1.jpg
lr 080122 2.jpg
Doszło też poszycie zewnętrzne nadburci.
lr 080122 3.jpg
Przy pracach odpadła stewa dziobowa. Może to i lepiej, nie będzie przeszkadzać. ;)
lr 080122 4.jpg
Na sterburcie, poszycie zejdzie nieco niżej.
lr 080122 5.jpg
Z noworocznym pozdrowieniem
Pozdrawiam, Wojtek.
Awatar użytkownika
Borek
Posty: 360
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: Borek »

Pięknie!
Pozdrawiam serdecznie Piotr
Awatar użytkownika
kbuczen
Posty: 96
Rejestracja: 04 gru 2010, 21:56

Re: La Renommee 1/48, czyli do trzech razy Francja.

Post autor: kbuczen »

Super wygląda ten model . Gratuluję umiejętności i szczerze zazdroszczę :D
