Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Dzięki, dzięki. Frezowanie robiłem ręcznie, ale na 11 zdjęciu widać bolczyk z misieżnego pręta, i on stanowi ogranicznik, po którym przesuwam ławę. Frez to ustrojstwo zakupione w sklepie dla jubilerów.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
oksal
Posty: 1835
Rejestracja: 04 gru 2010, 21:55

Re: kolejny HMS Enterprize - ralfee

Post autor: oksal »

Dzięki Rafał za odpowiedź. Nigdy bym nie wpadł na pomysł takiego bolca. Proste rozwiązania są najlepsze. Super Ci ta robota wychodzi. Zazdroszczę:)
Awatar użytkownika
ralfee3
Posty: 42
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

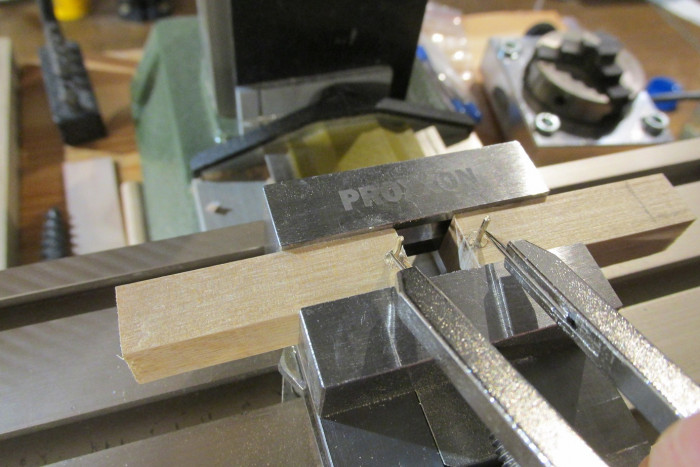

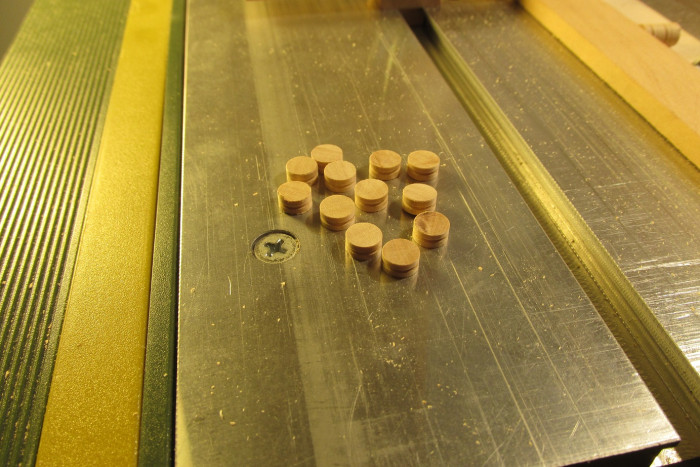

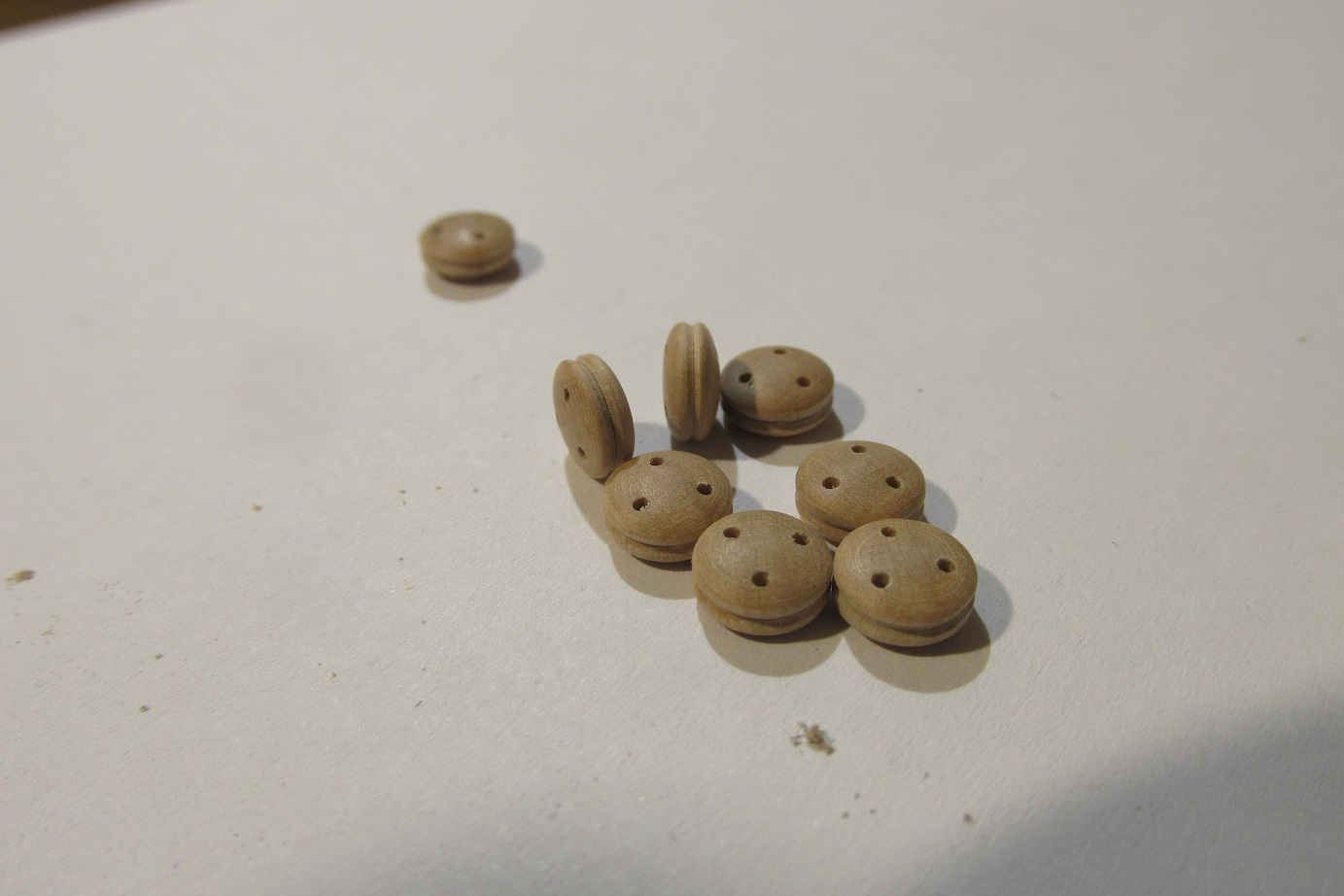

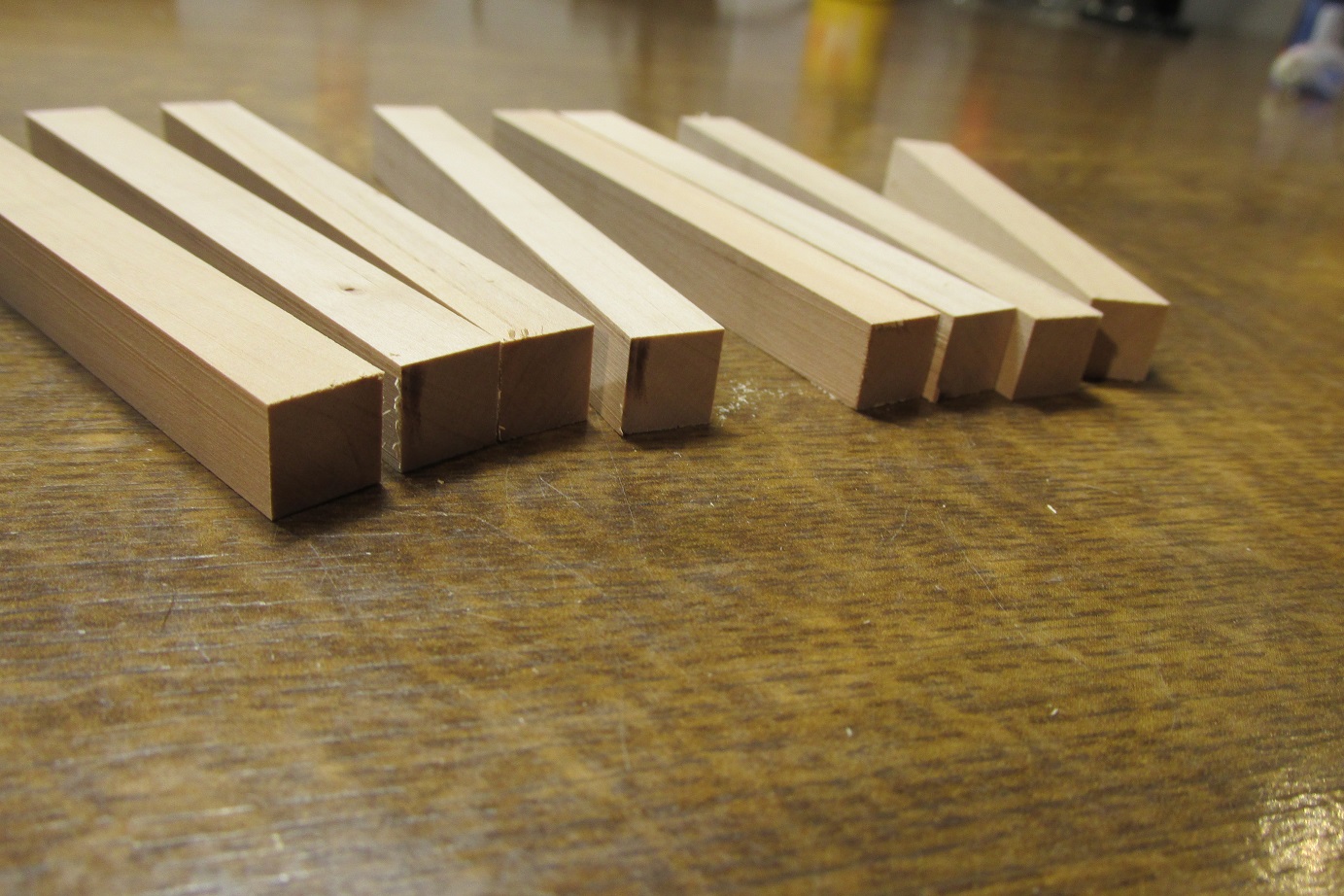

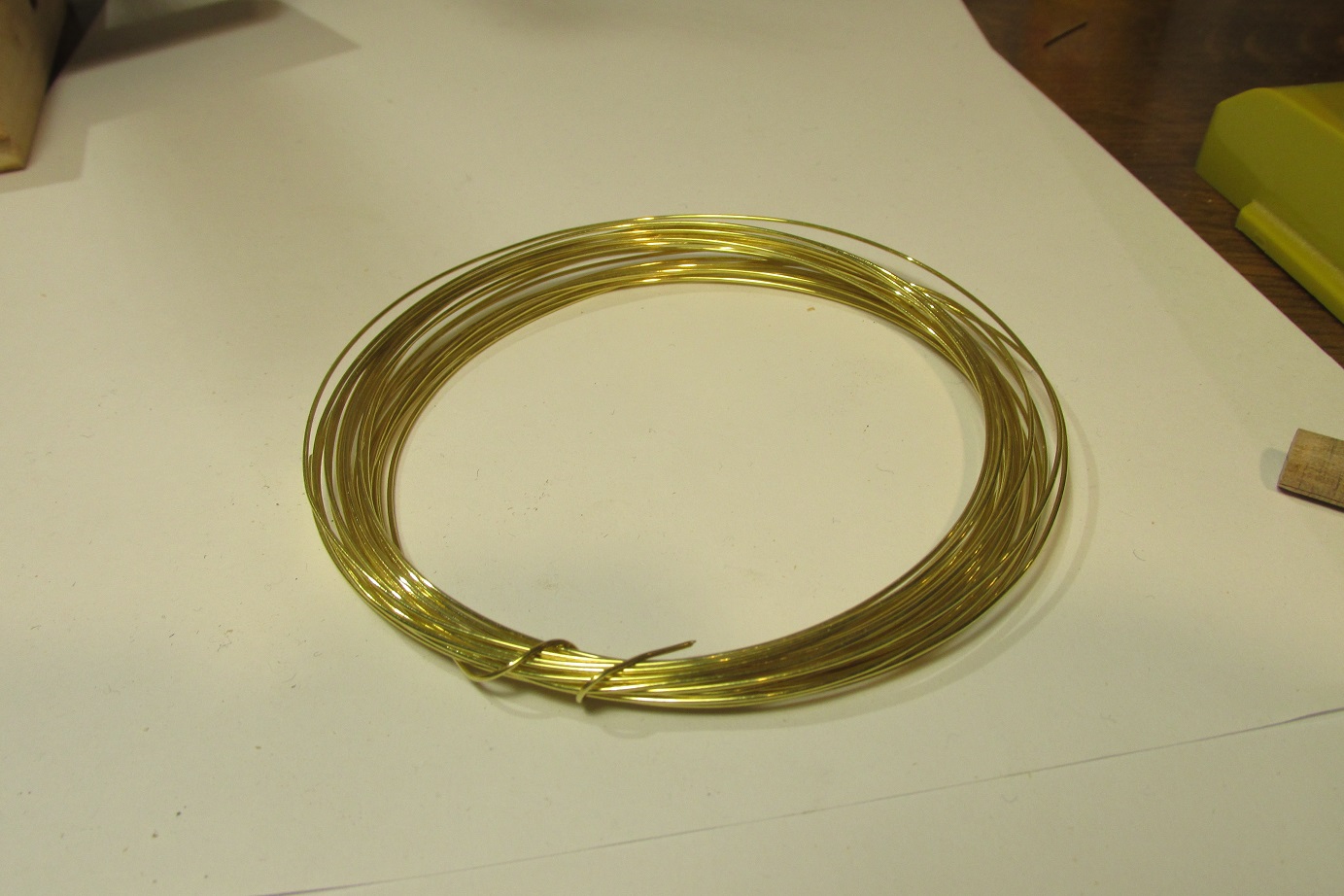

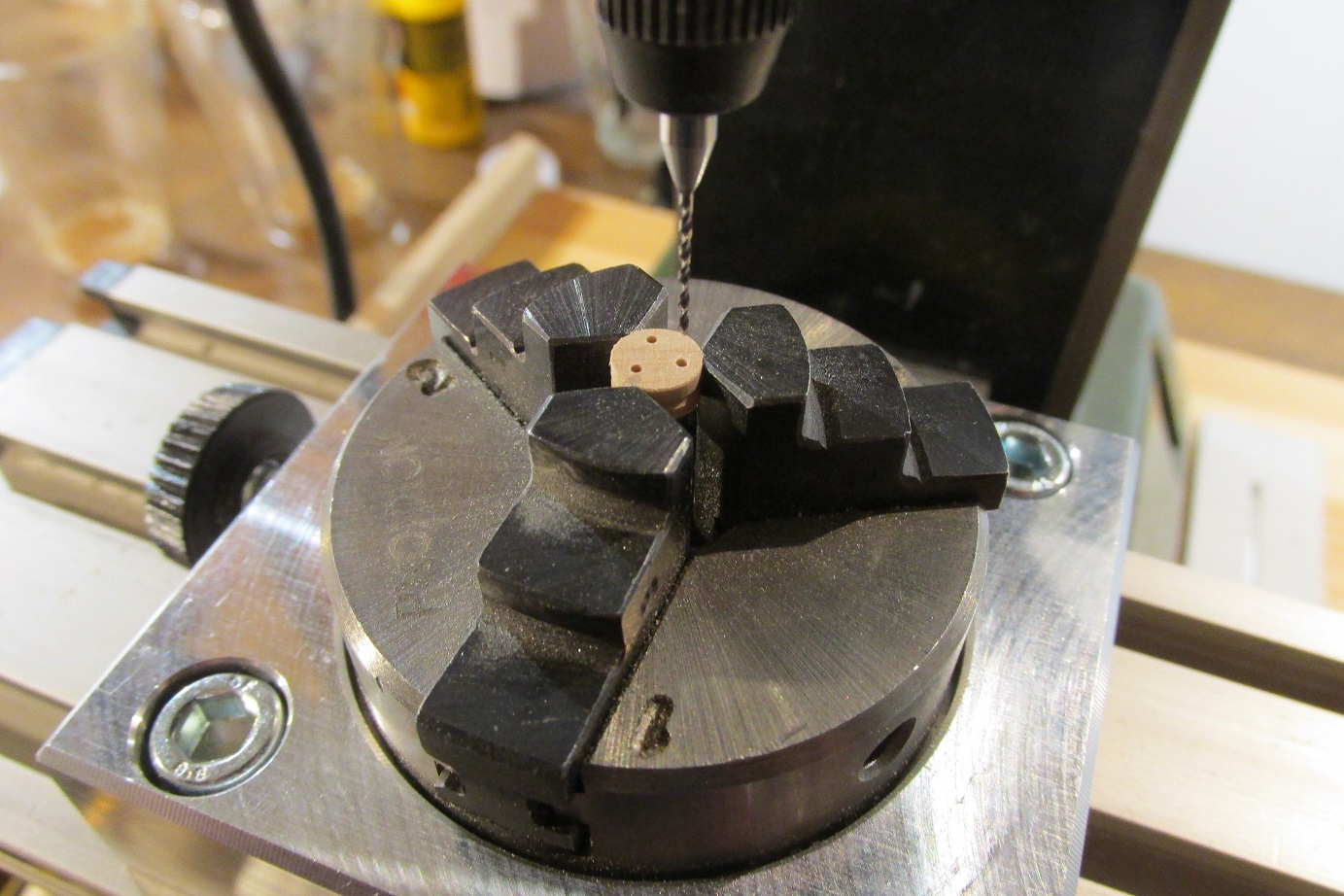

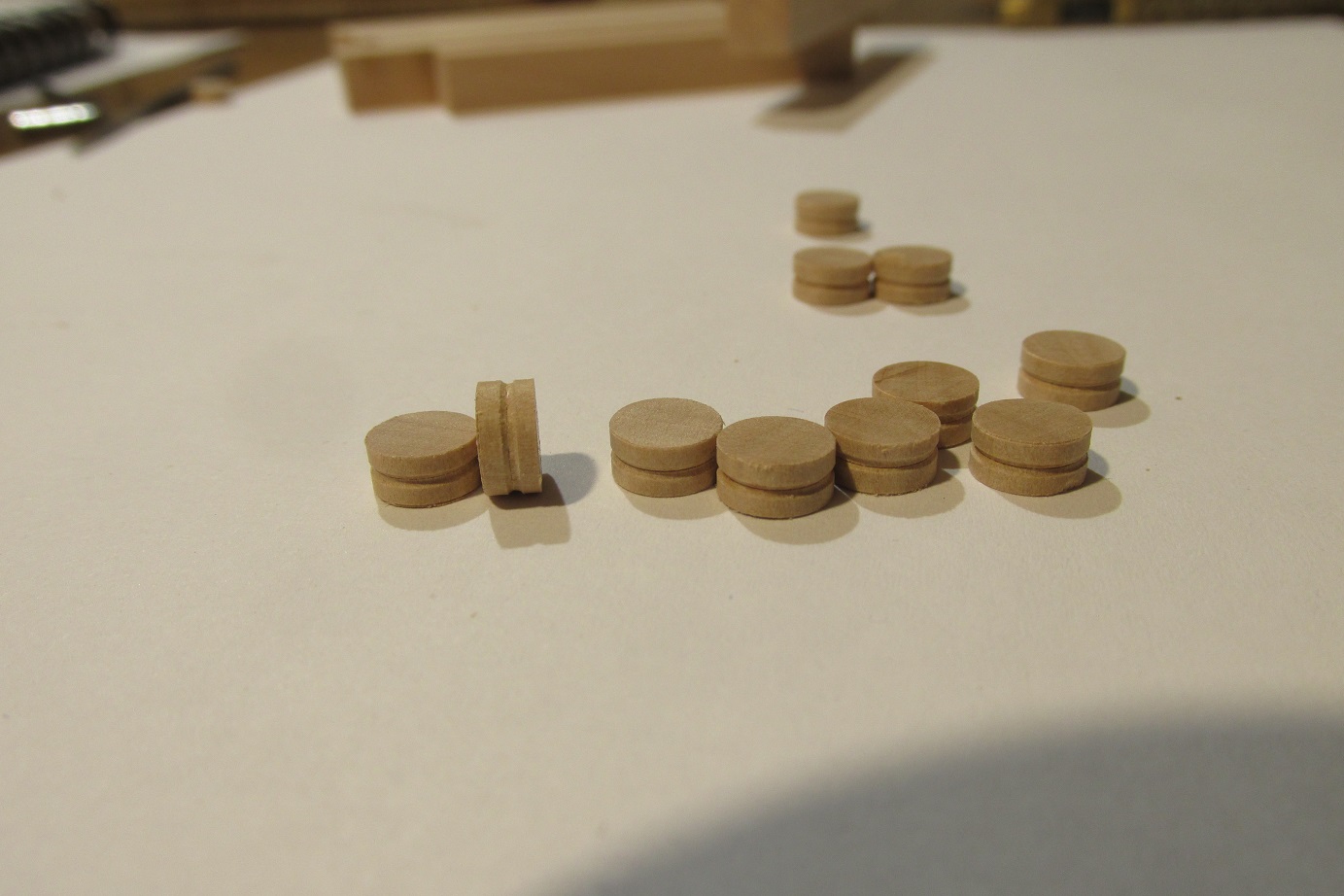

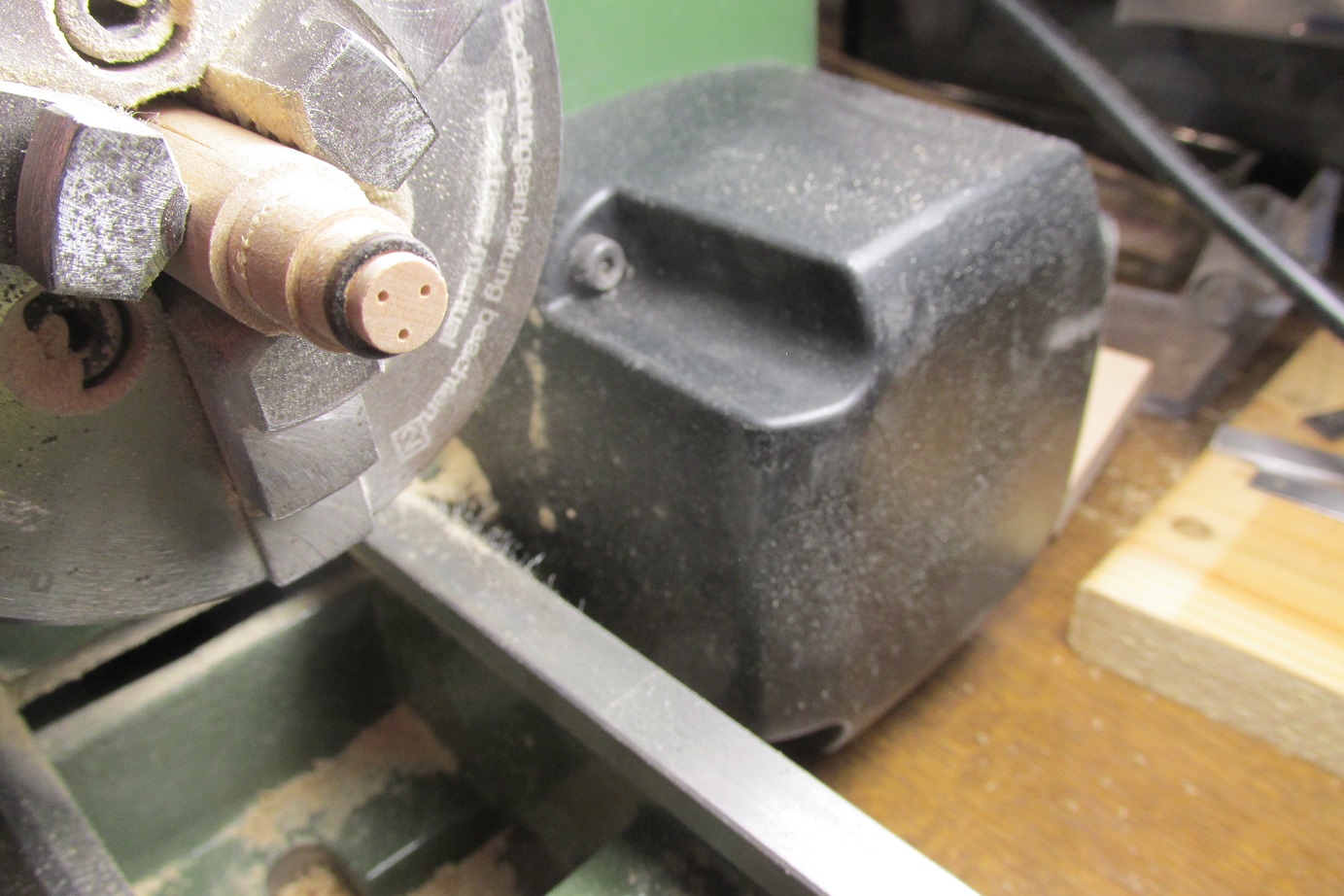

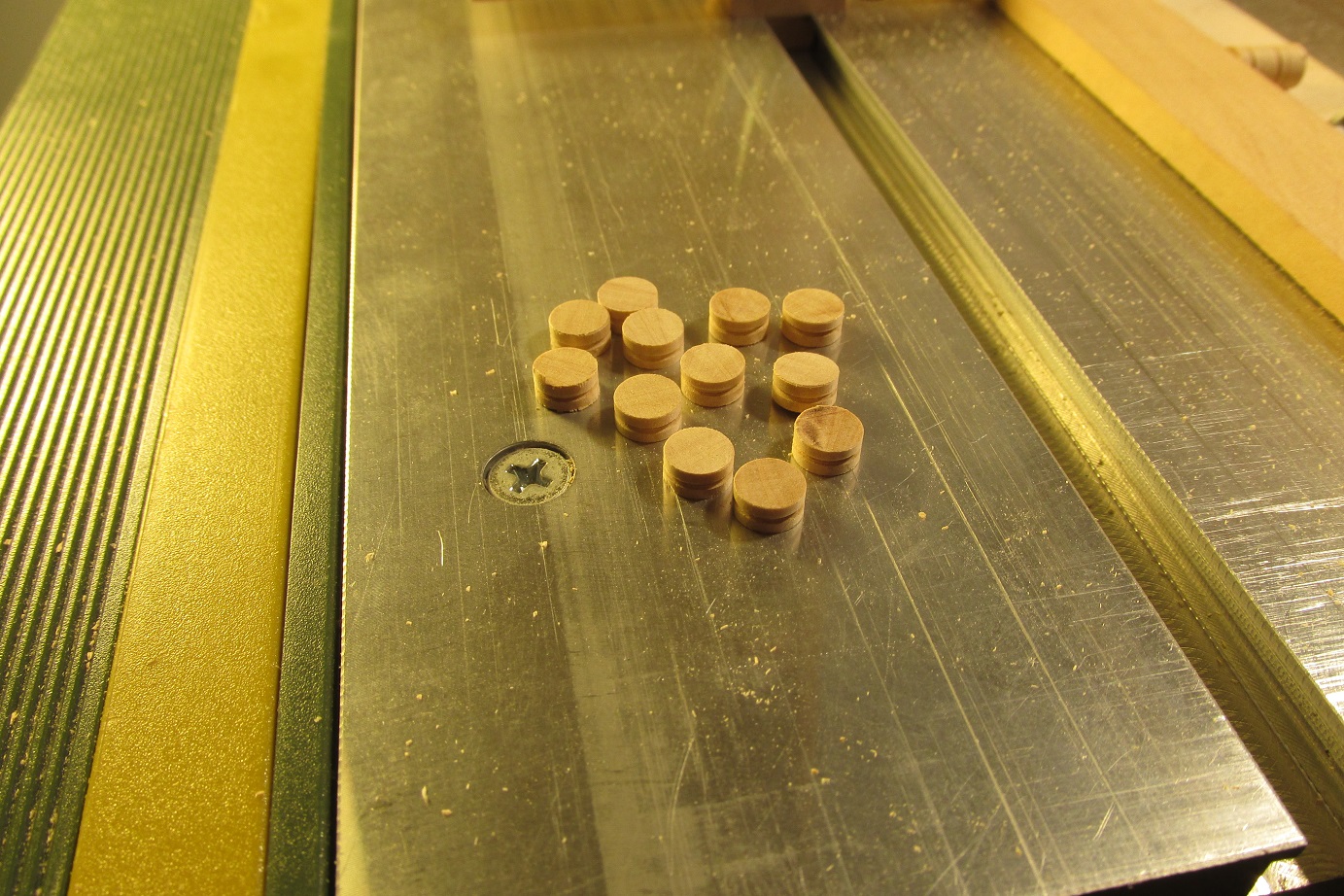

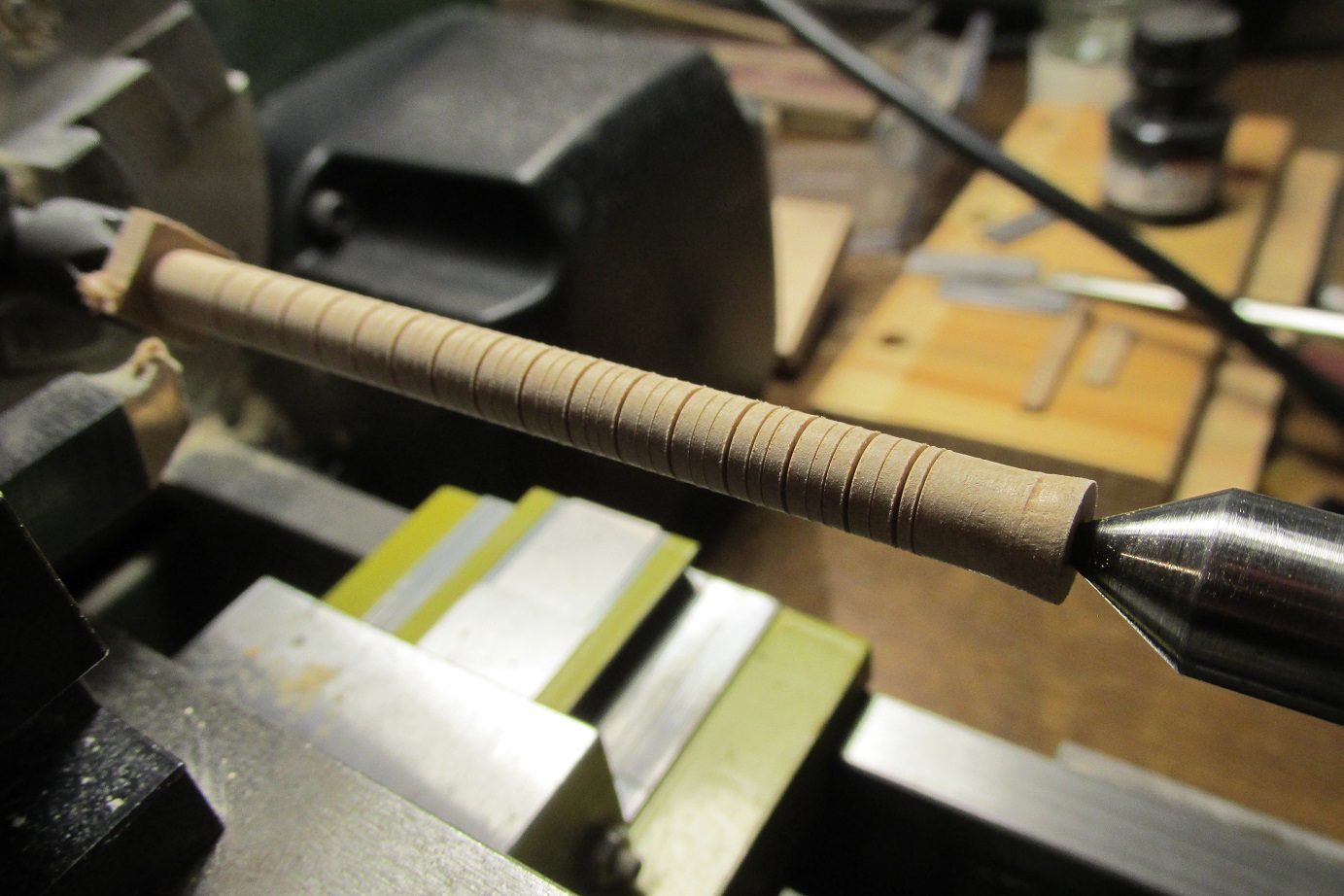

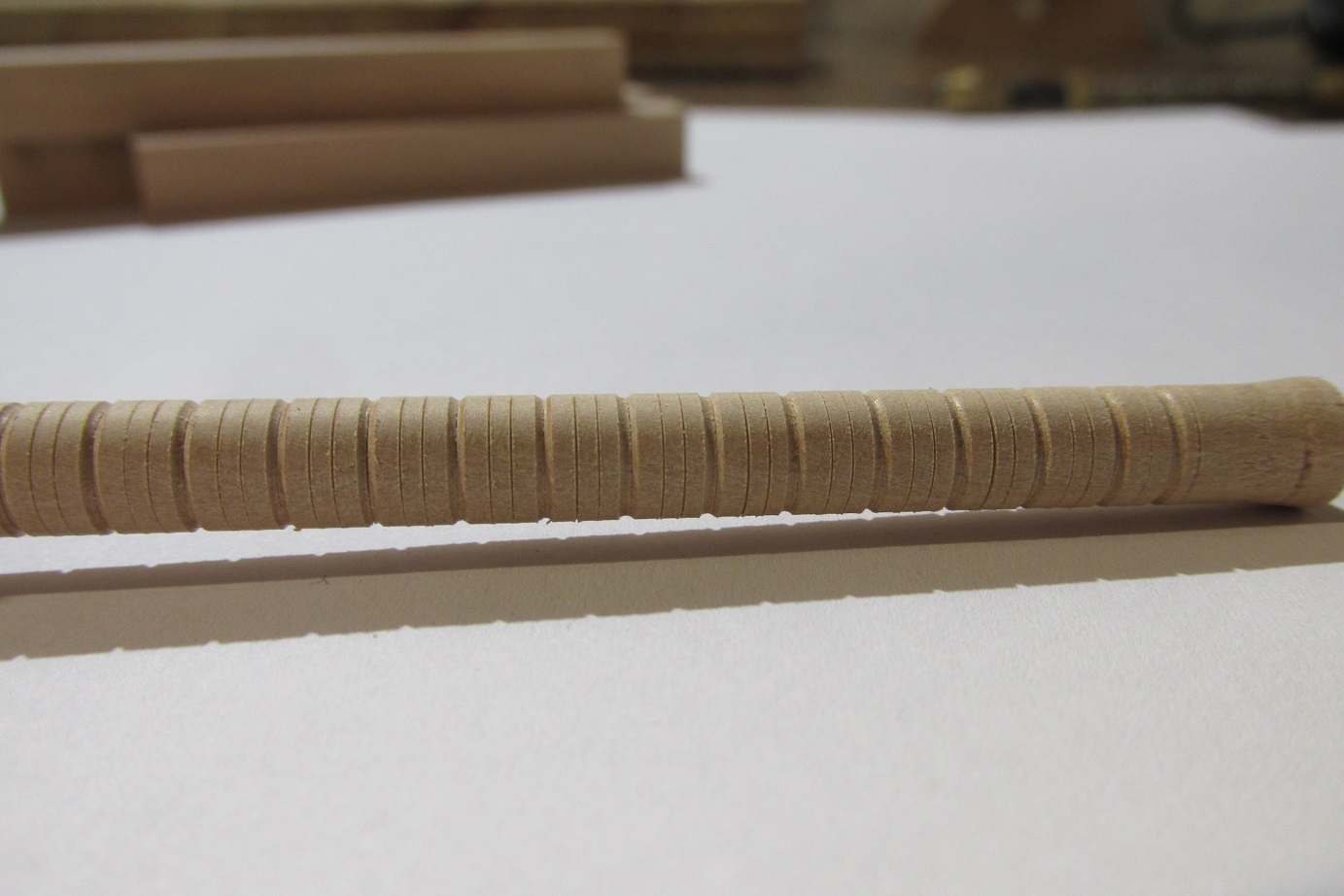

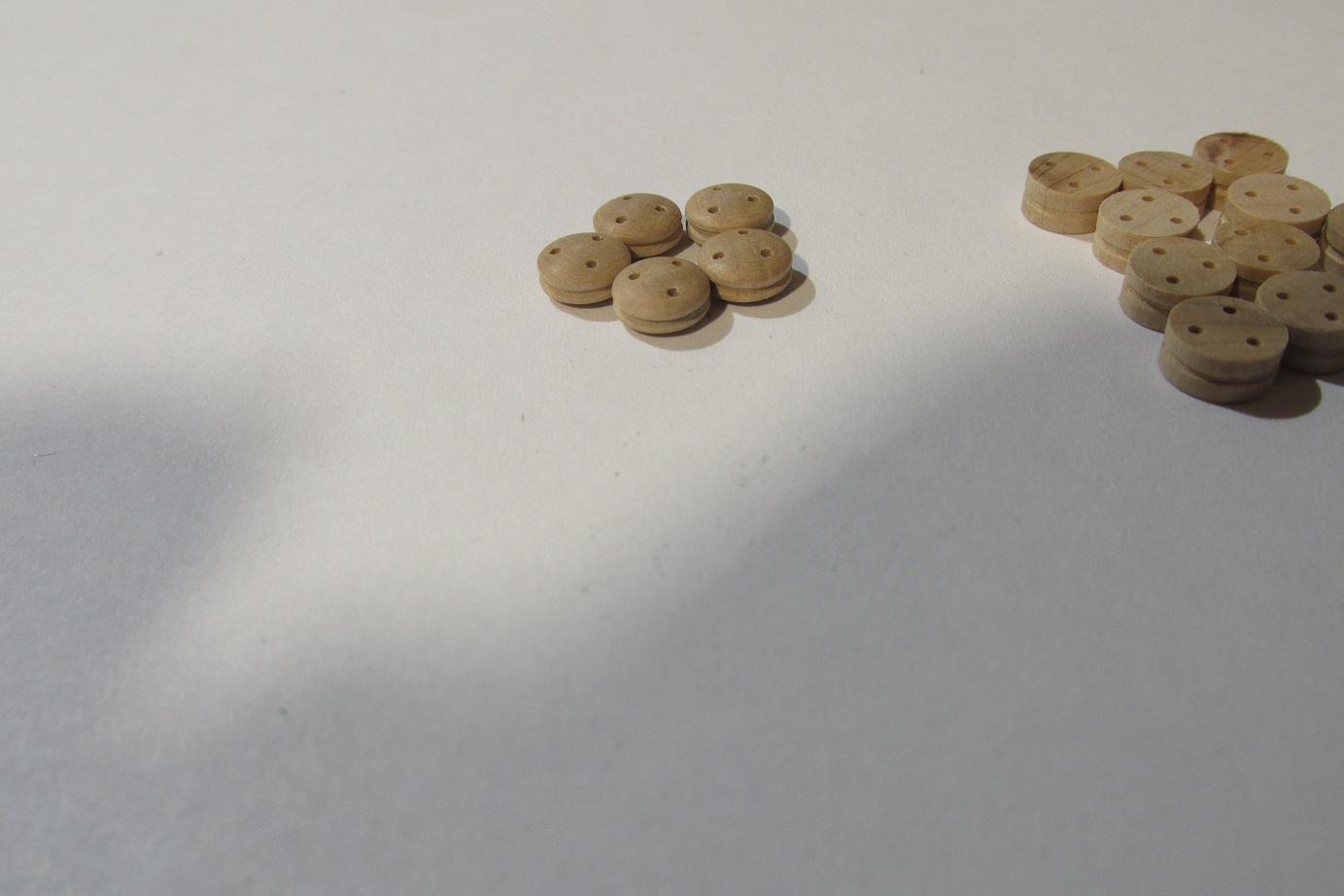

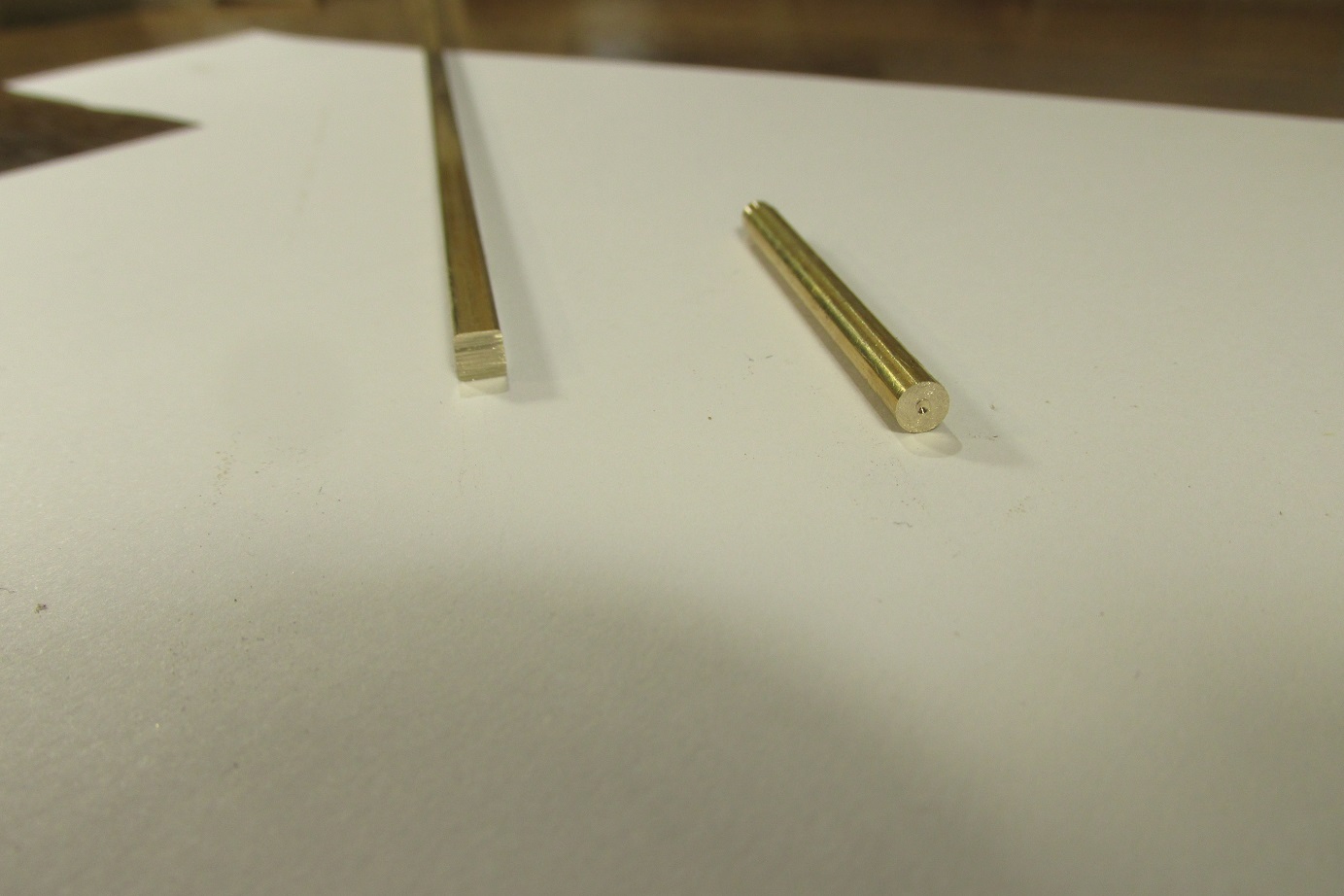

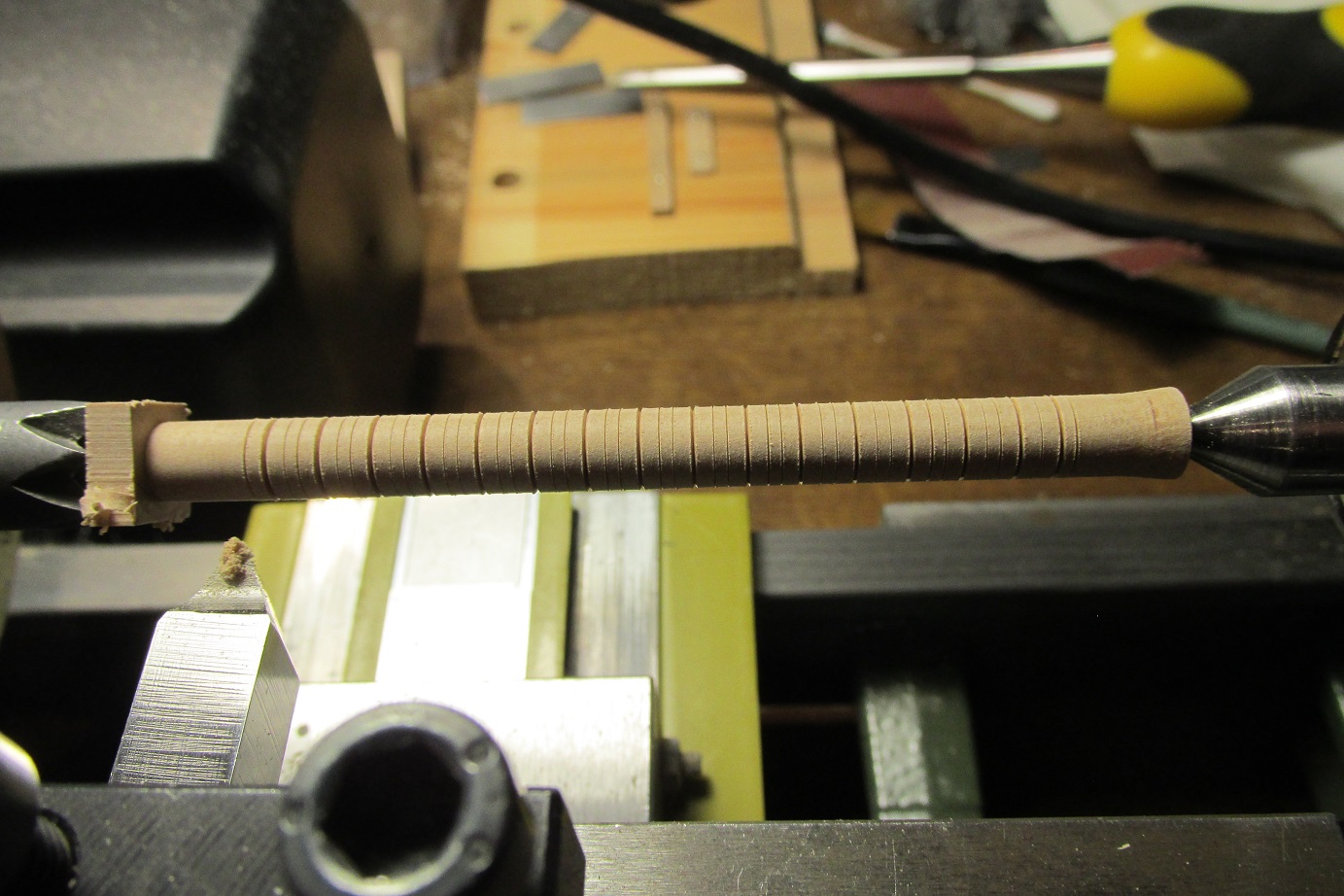

Pracuję dalej nad mocowaniem want. Zamówiłem drut mosiężny 0,7 mm, mam stalowy ale słabo się lutuje srebrem. No i zabrałem się za produkcję jufersów, 6mm muszę zrobić 68 sztuk, 5 mm 52 sztuki.
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
TomekA
Posty: 128
Rejestracja: 03 paź 2011, 04:04

Re: kolejny HMS Enterprize - ralfee

Post autor: TomekA »

Fantastyczne wyszly Ci te jufersy! Zazdraszczam!!!
Jak zaokragliles ich boki?
Awatar użytkownika
ralfee3
Posty: 42
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

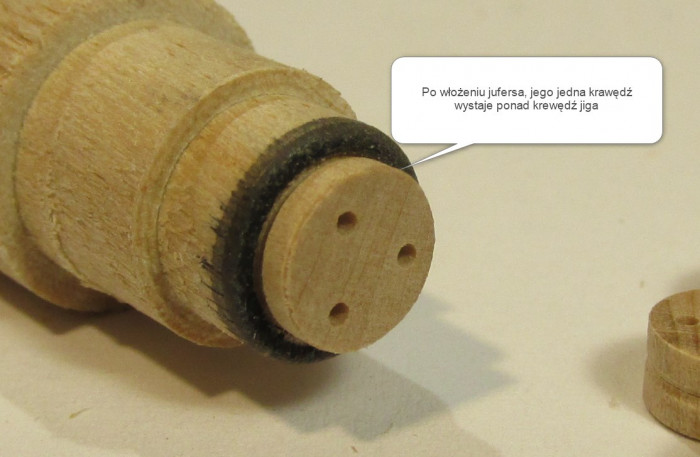

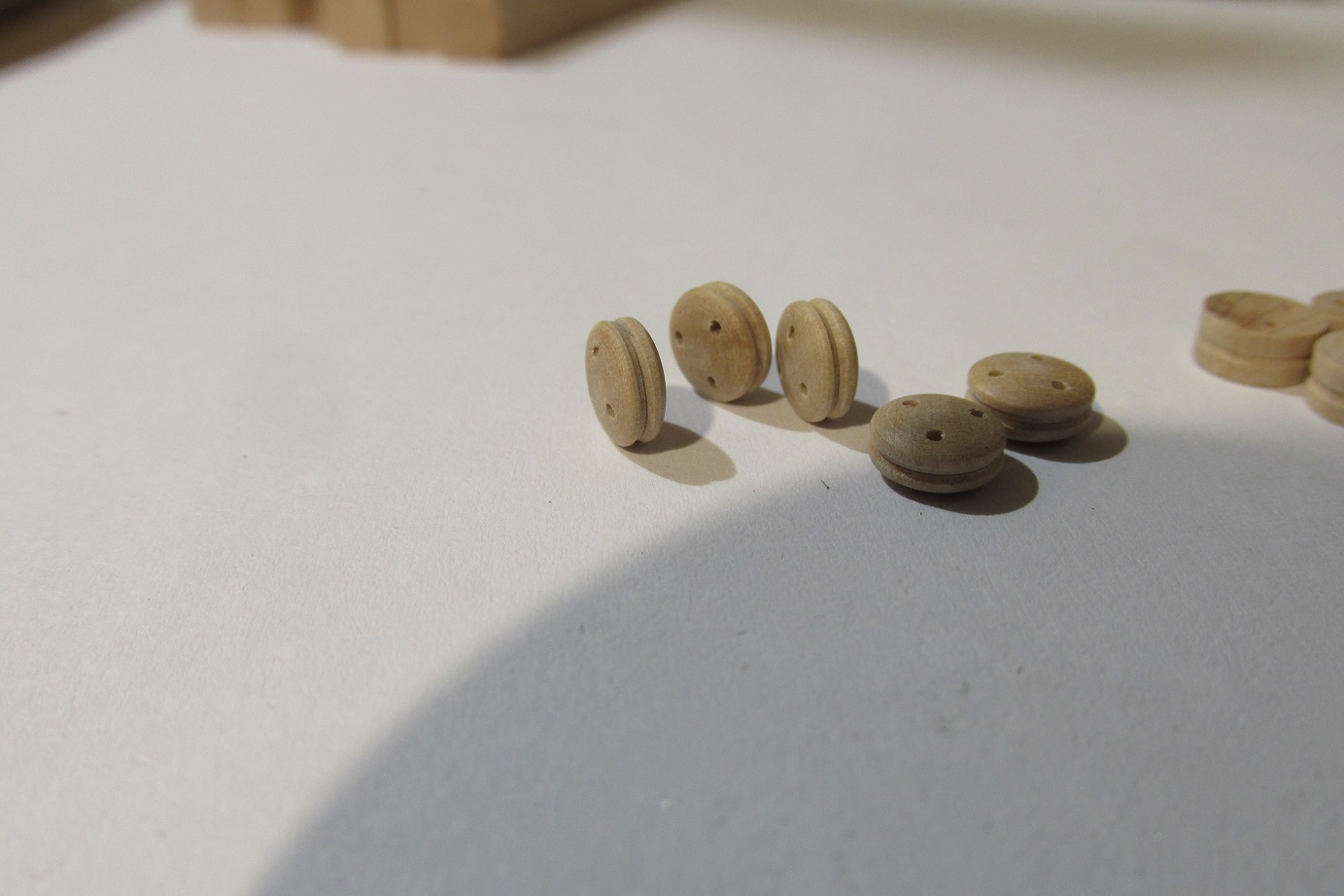

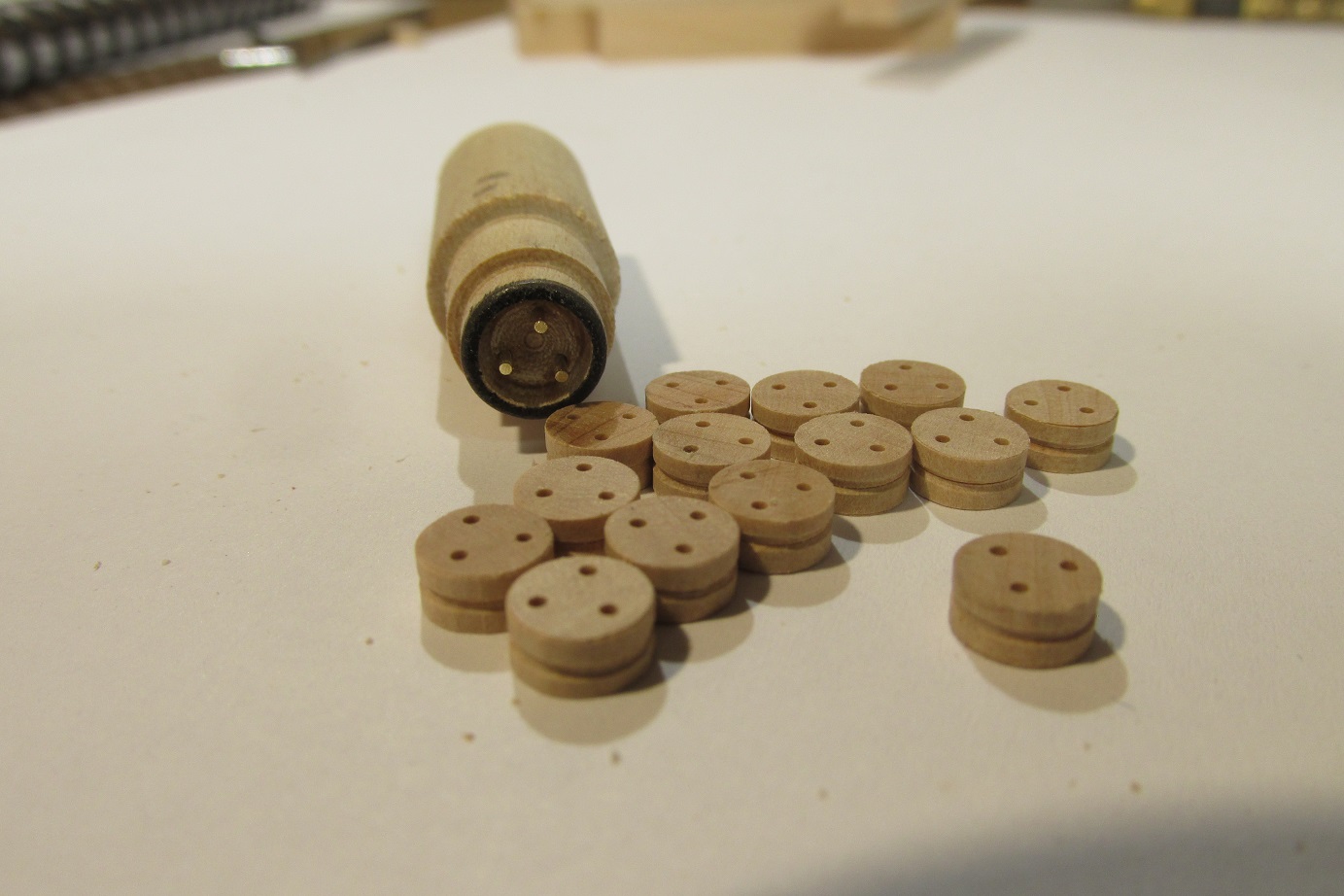

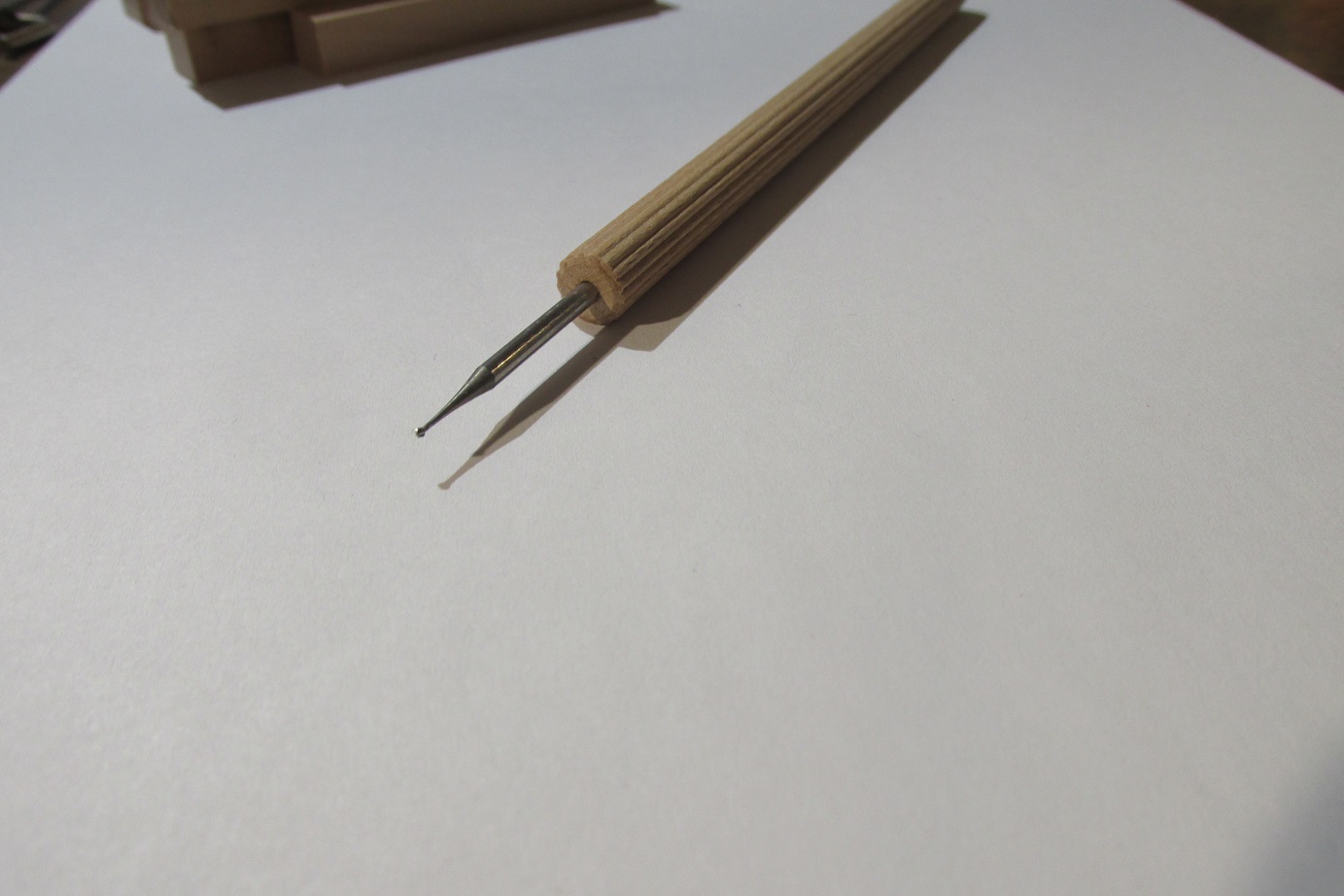

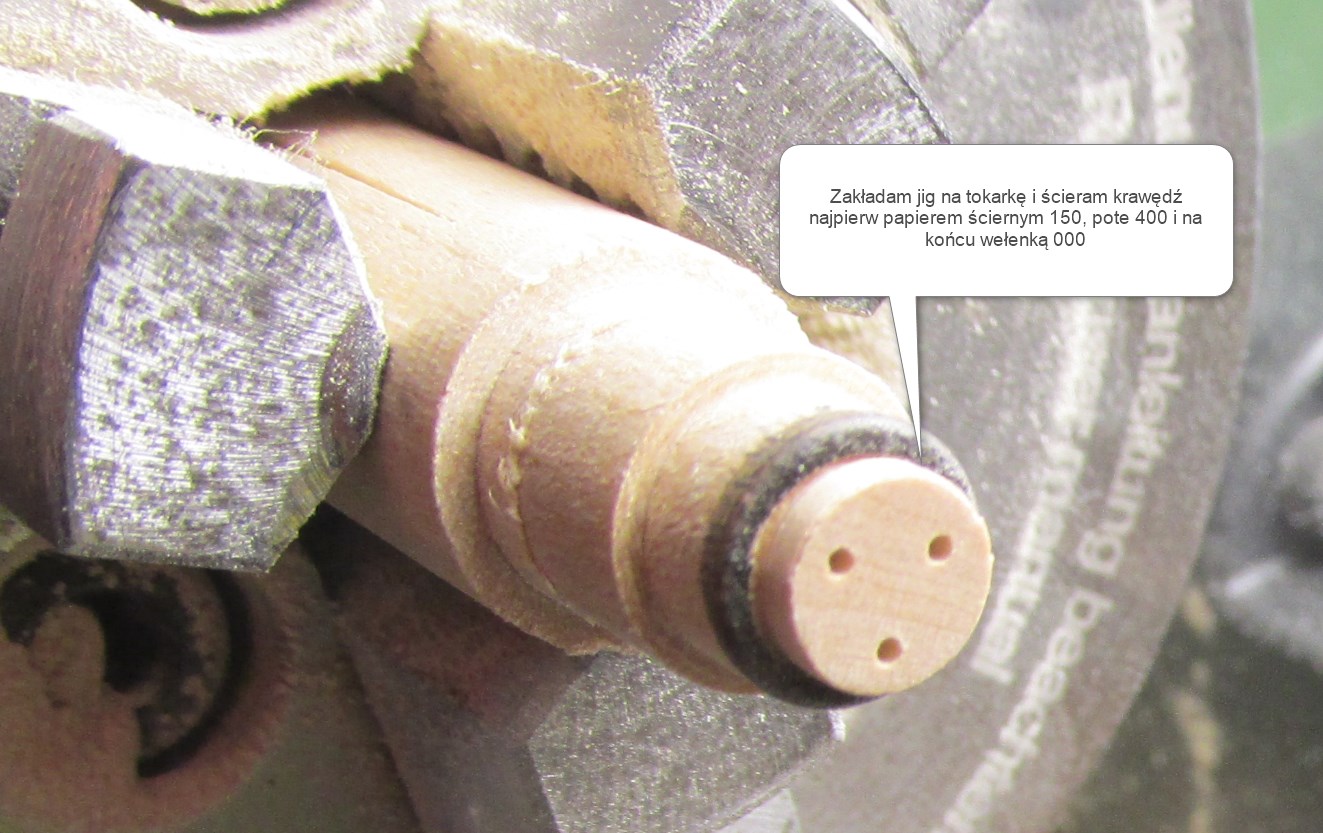

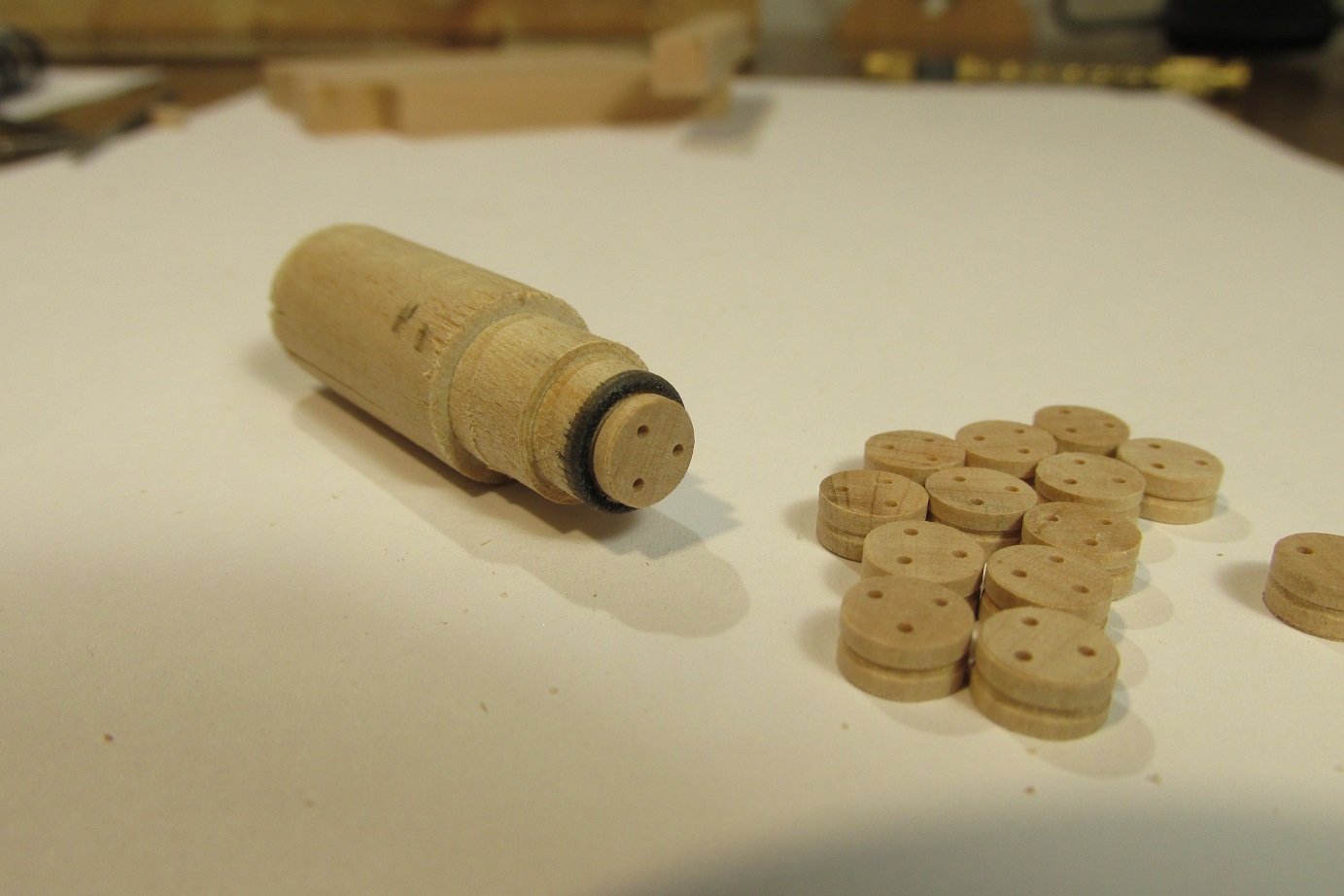

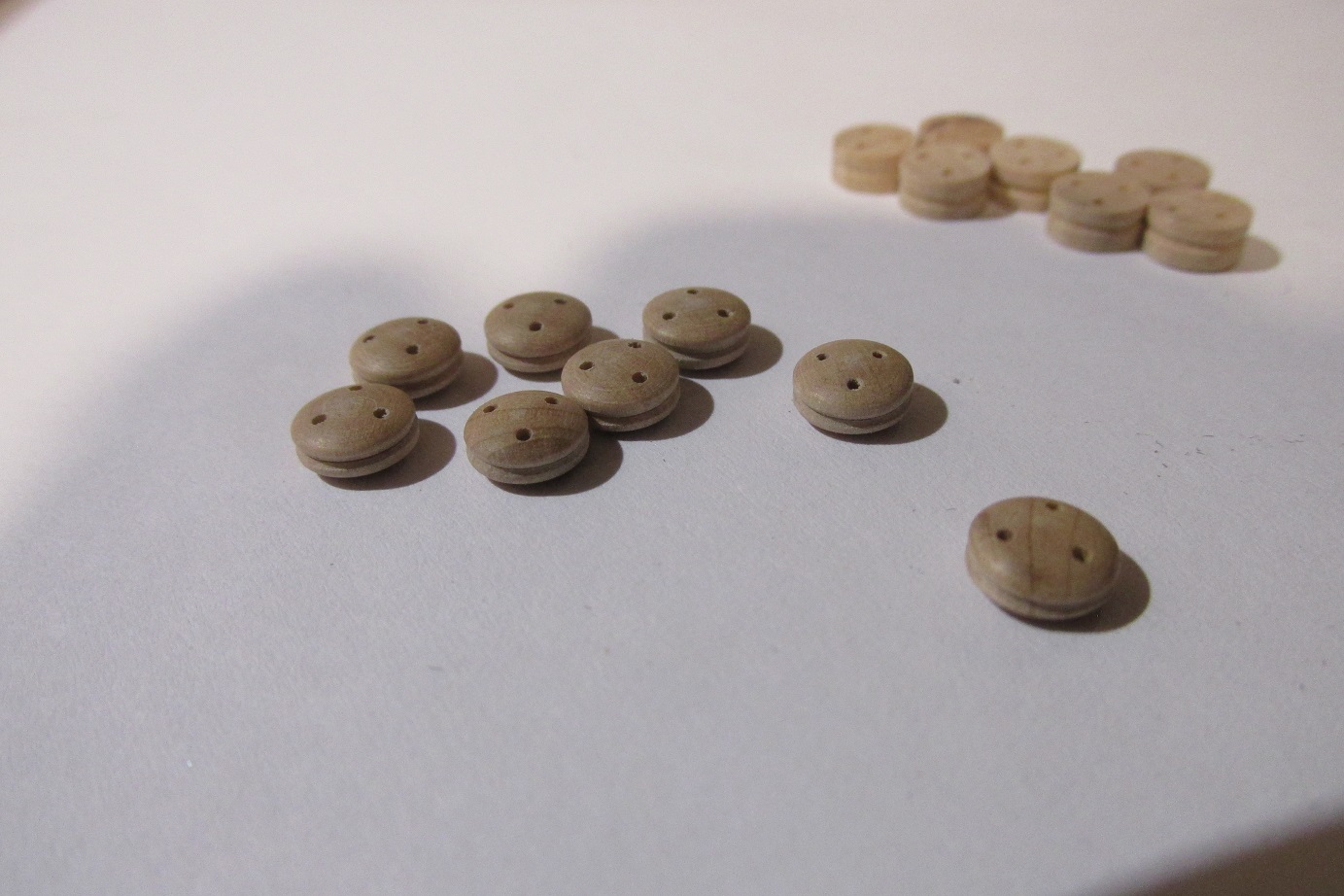

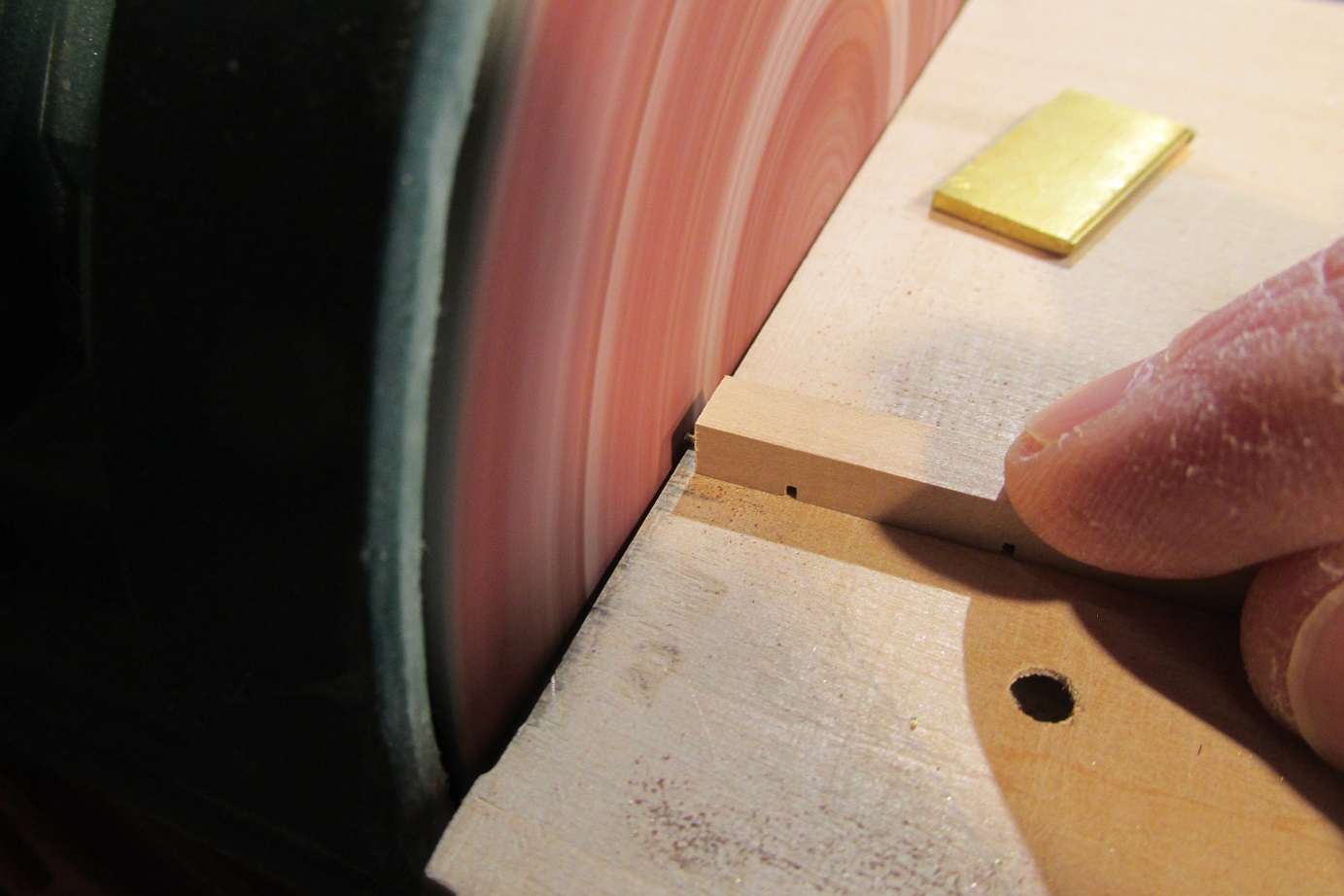

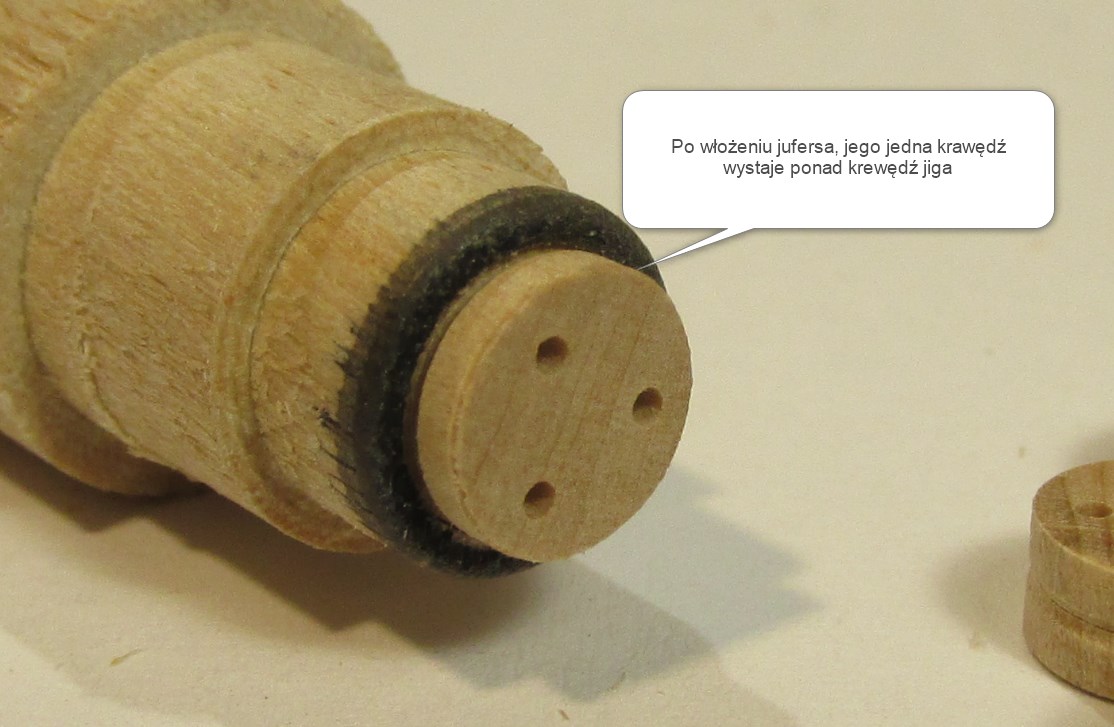

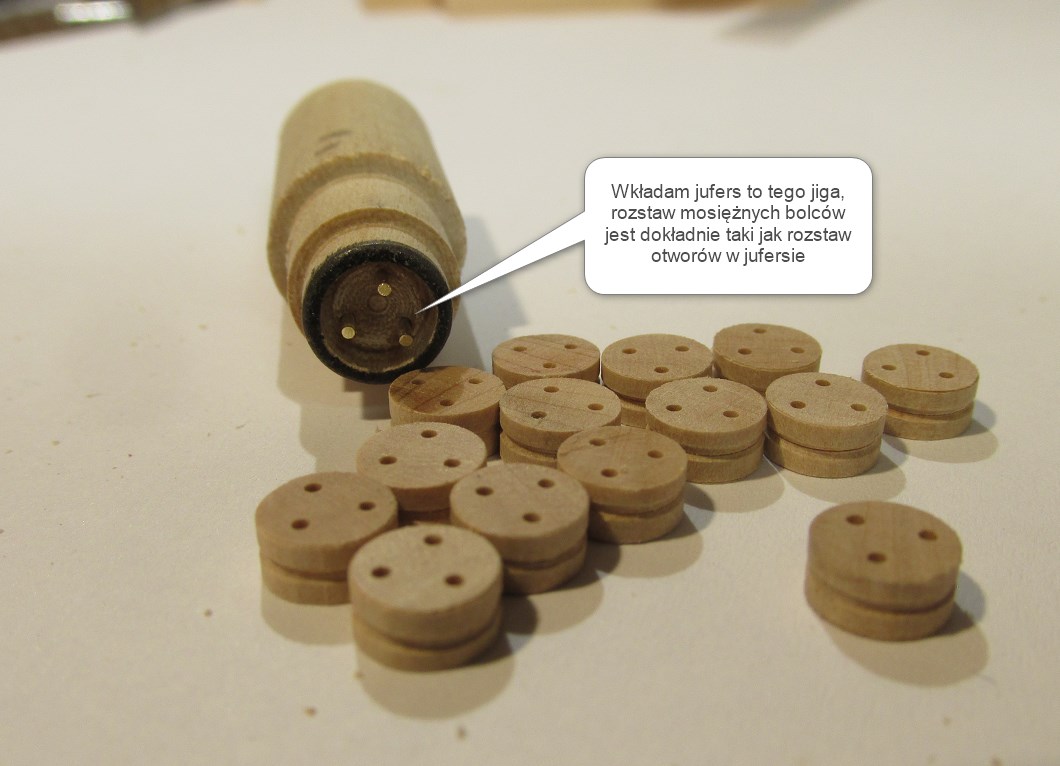

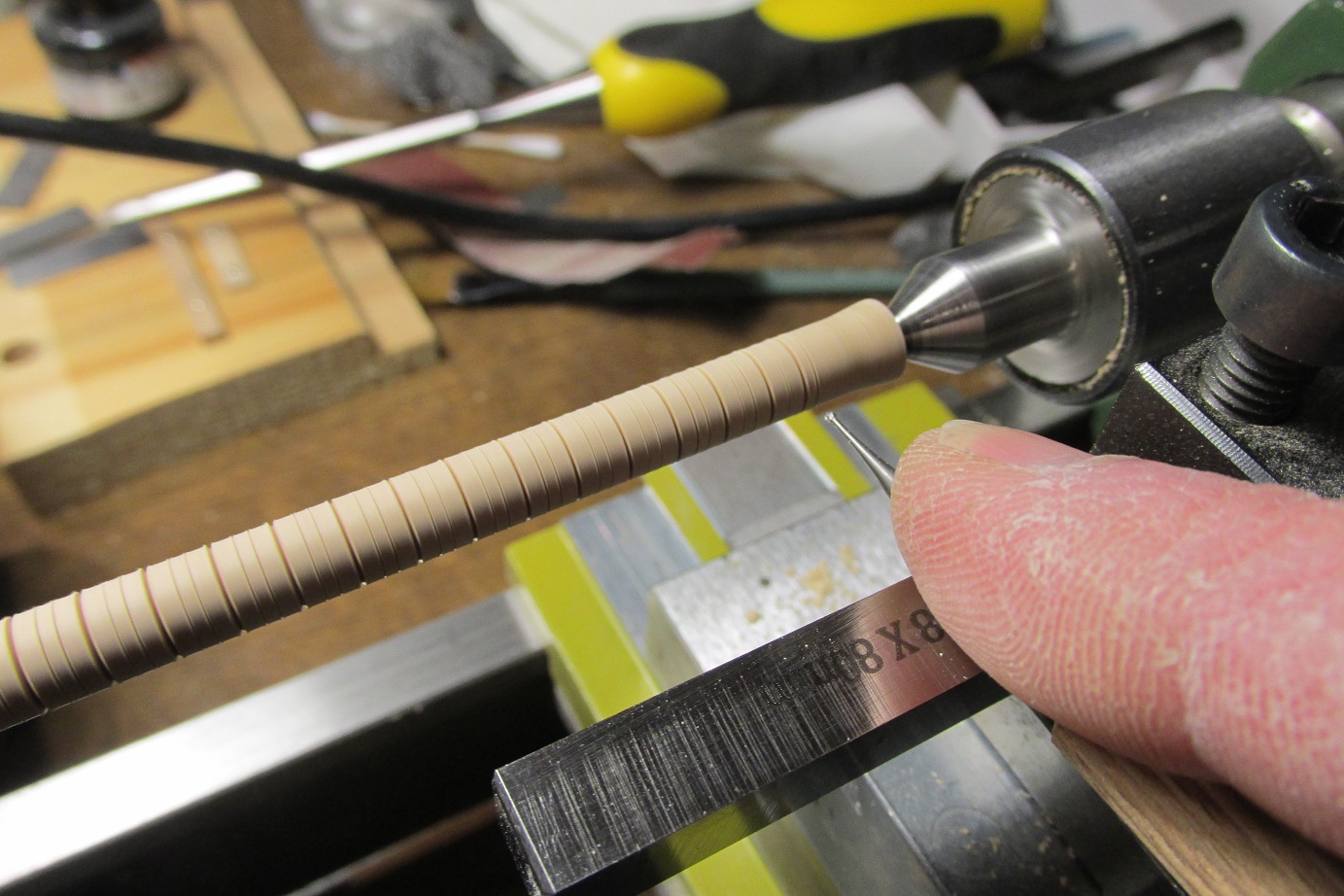

Dzięki Tomek. Poniżej wyjaśnienie jak zaokrąglałem boczne płaszczyzny jufersów.
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
TomekA
Posty: 128
Rejestracja: 03 paź 2011, 04:04

Re: kolejny HMS Enterprize - ralfee

Post autor: TomekA »

Ha! Proste i efektowne!
Awatar użytkownika
ralfee3
Posty: 42
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

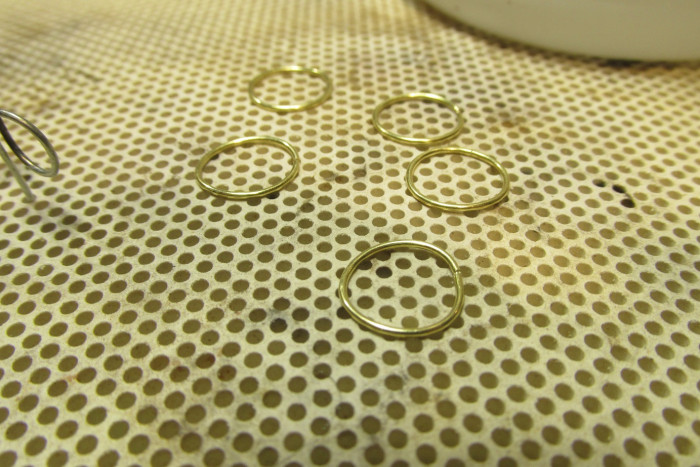

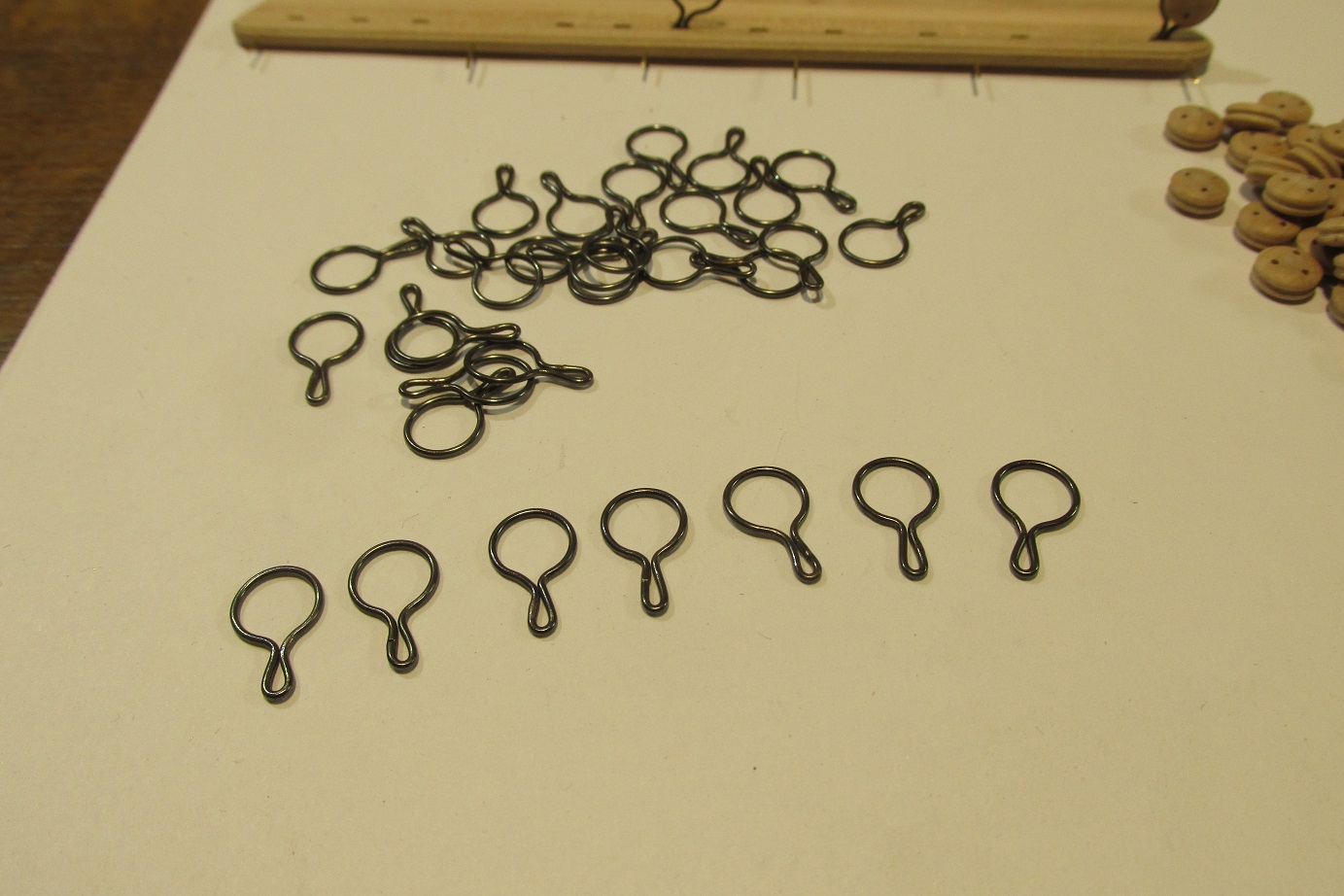

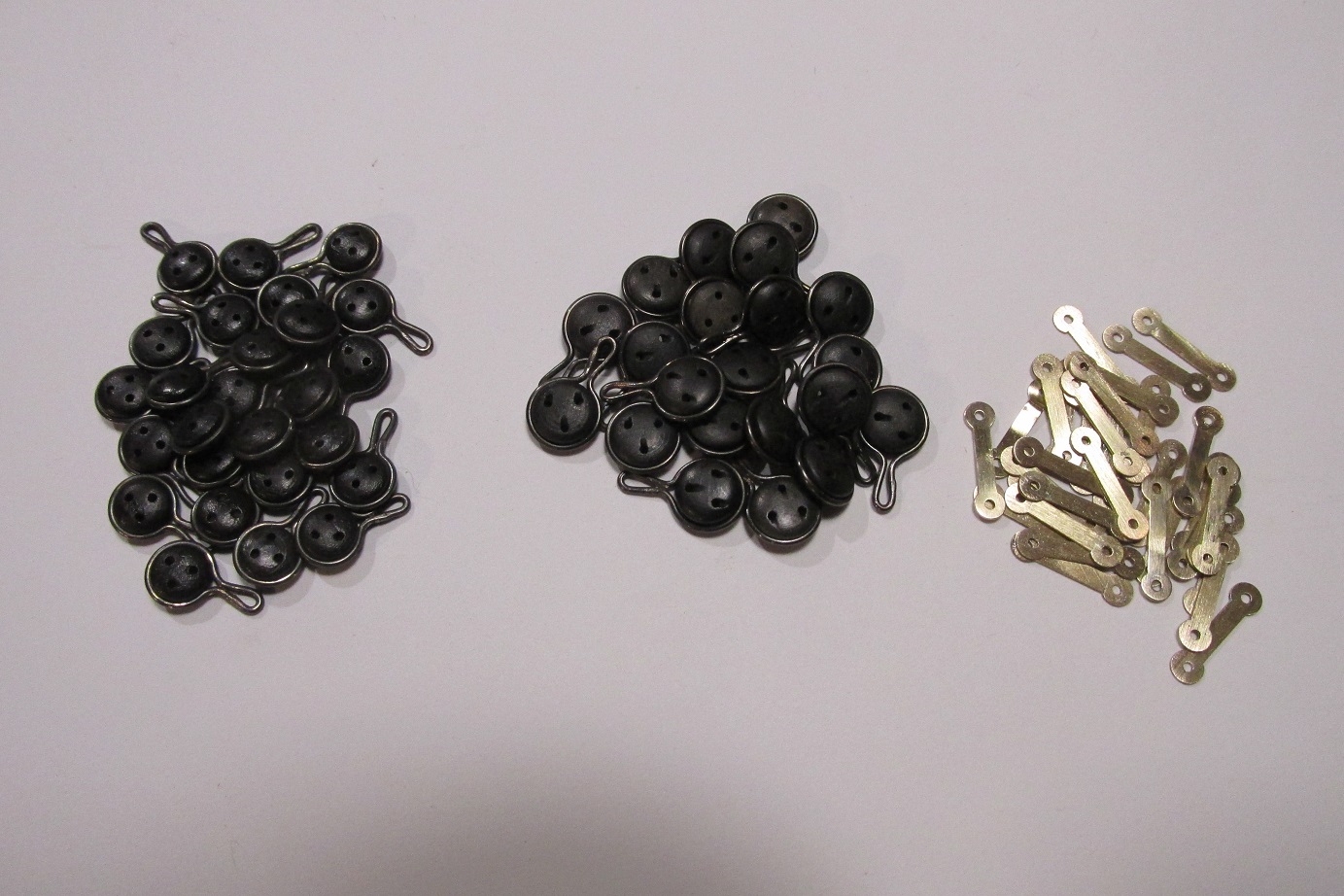

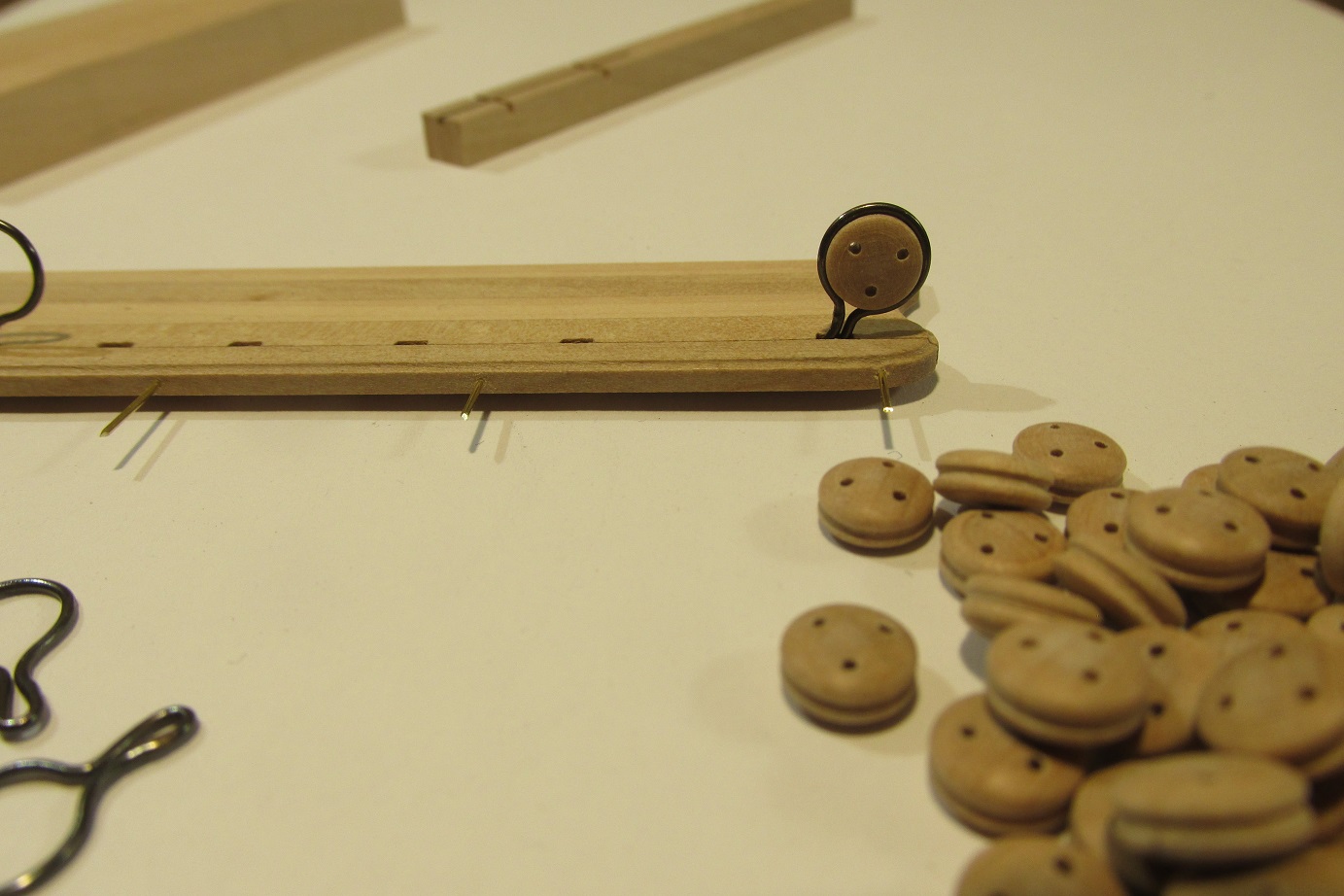

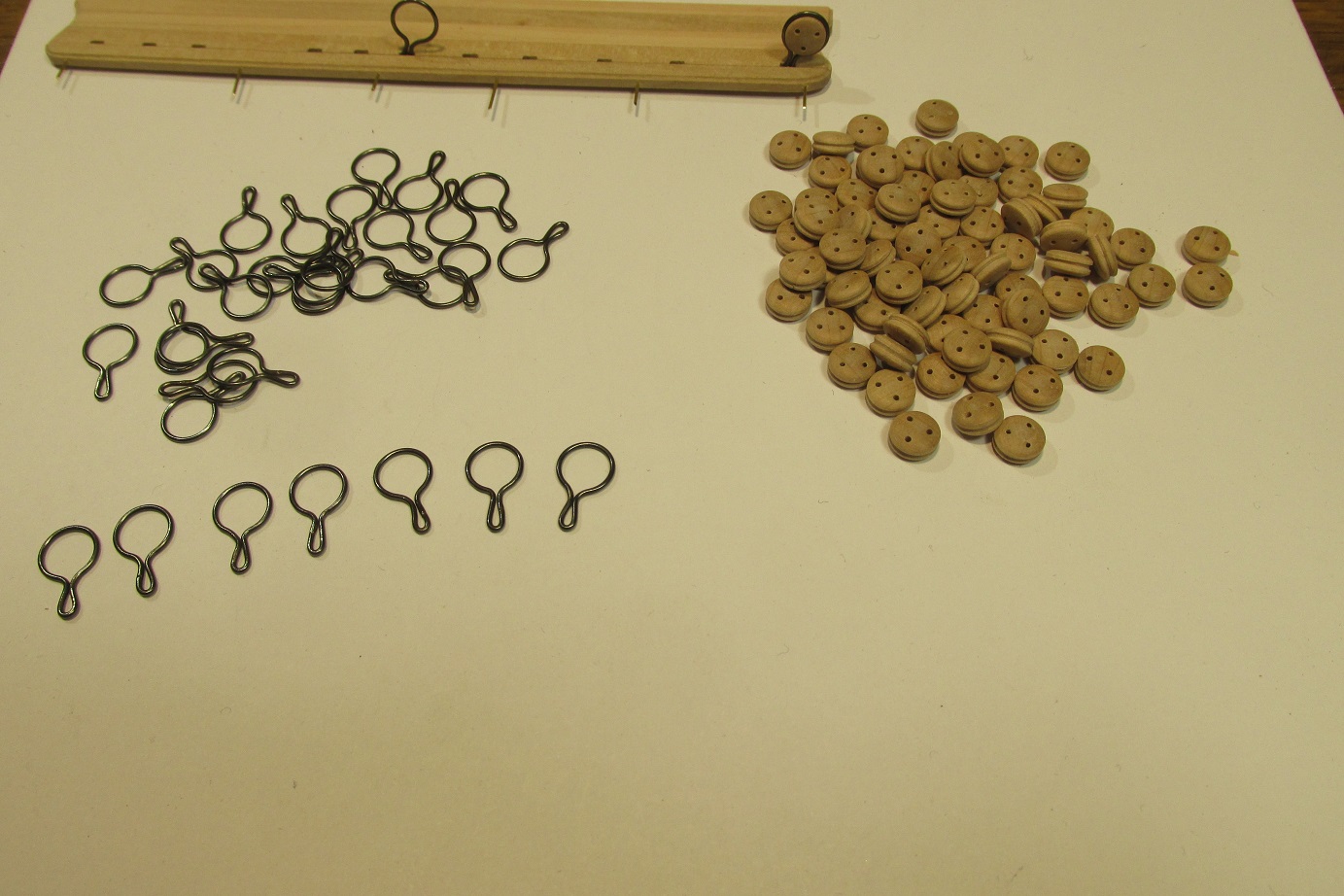

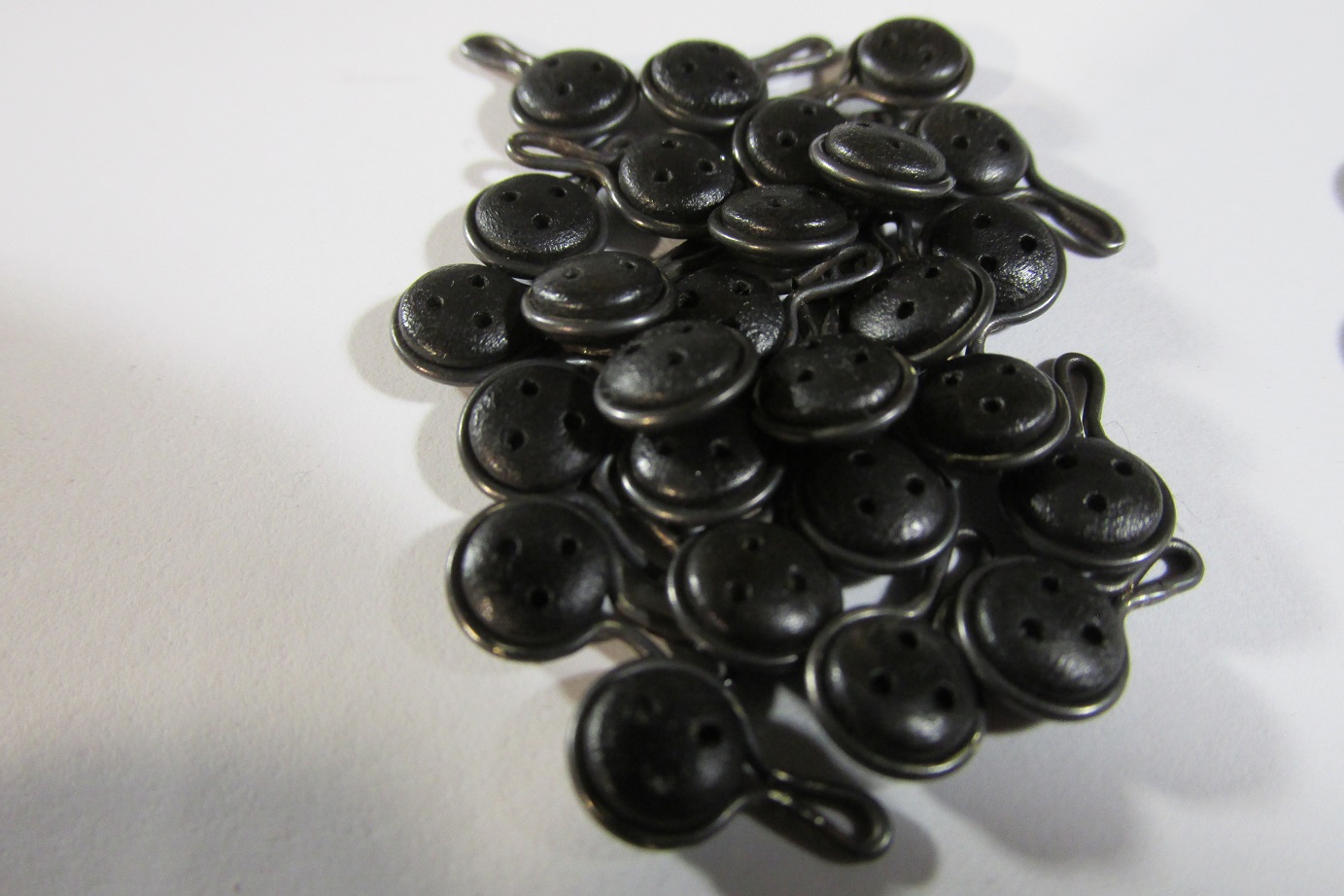

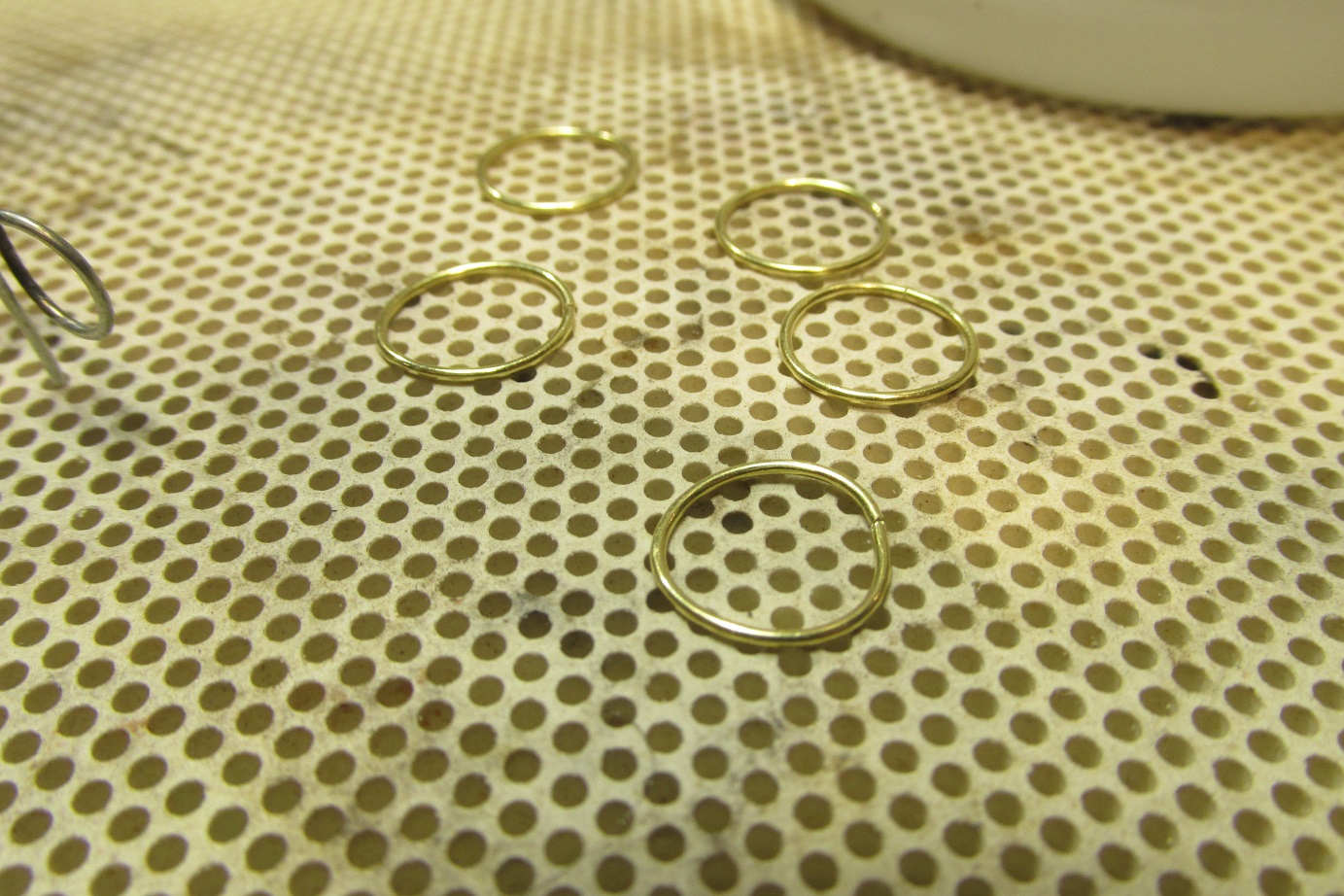

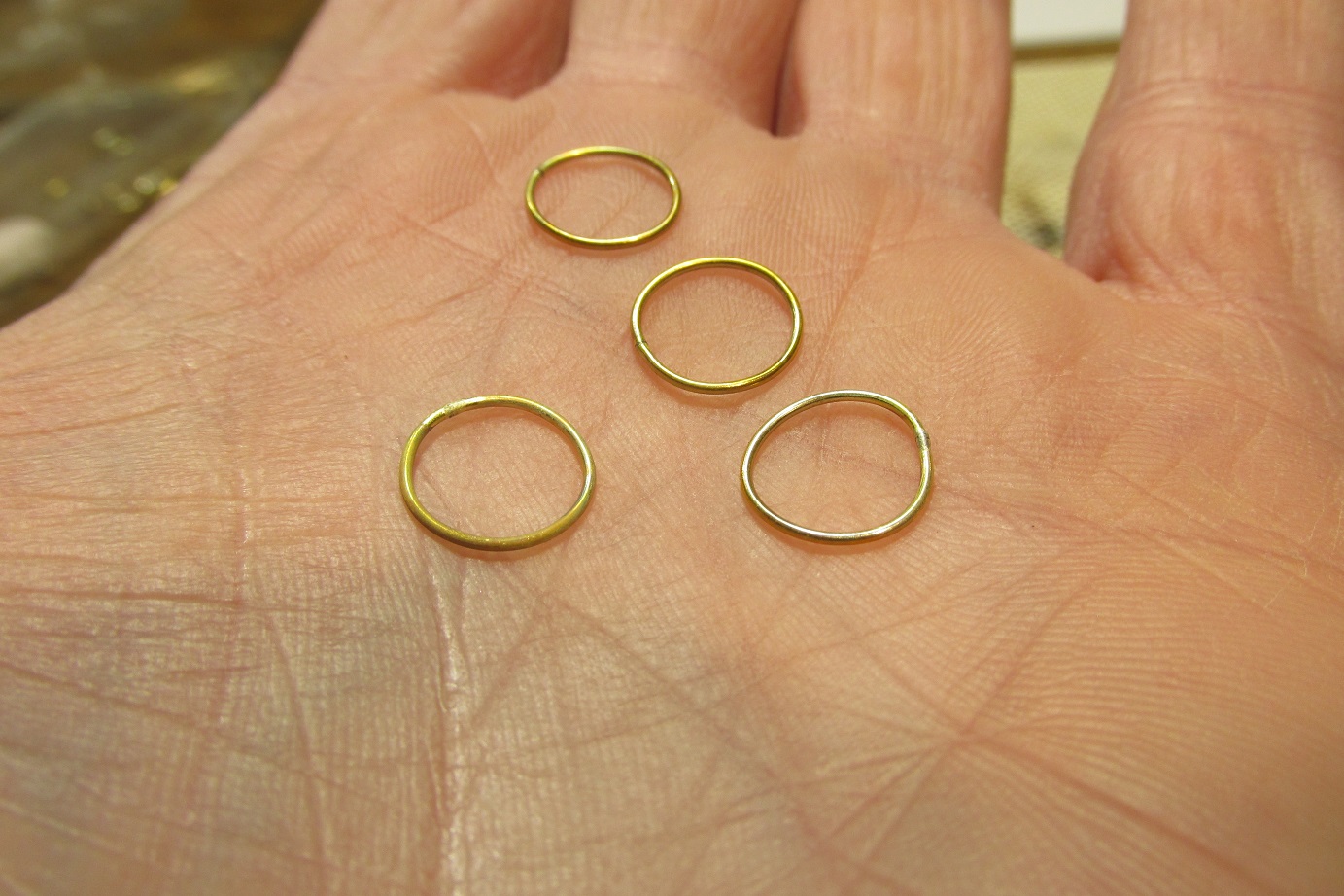

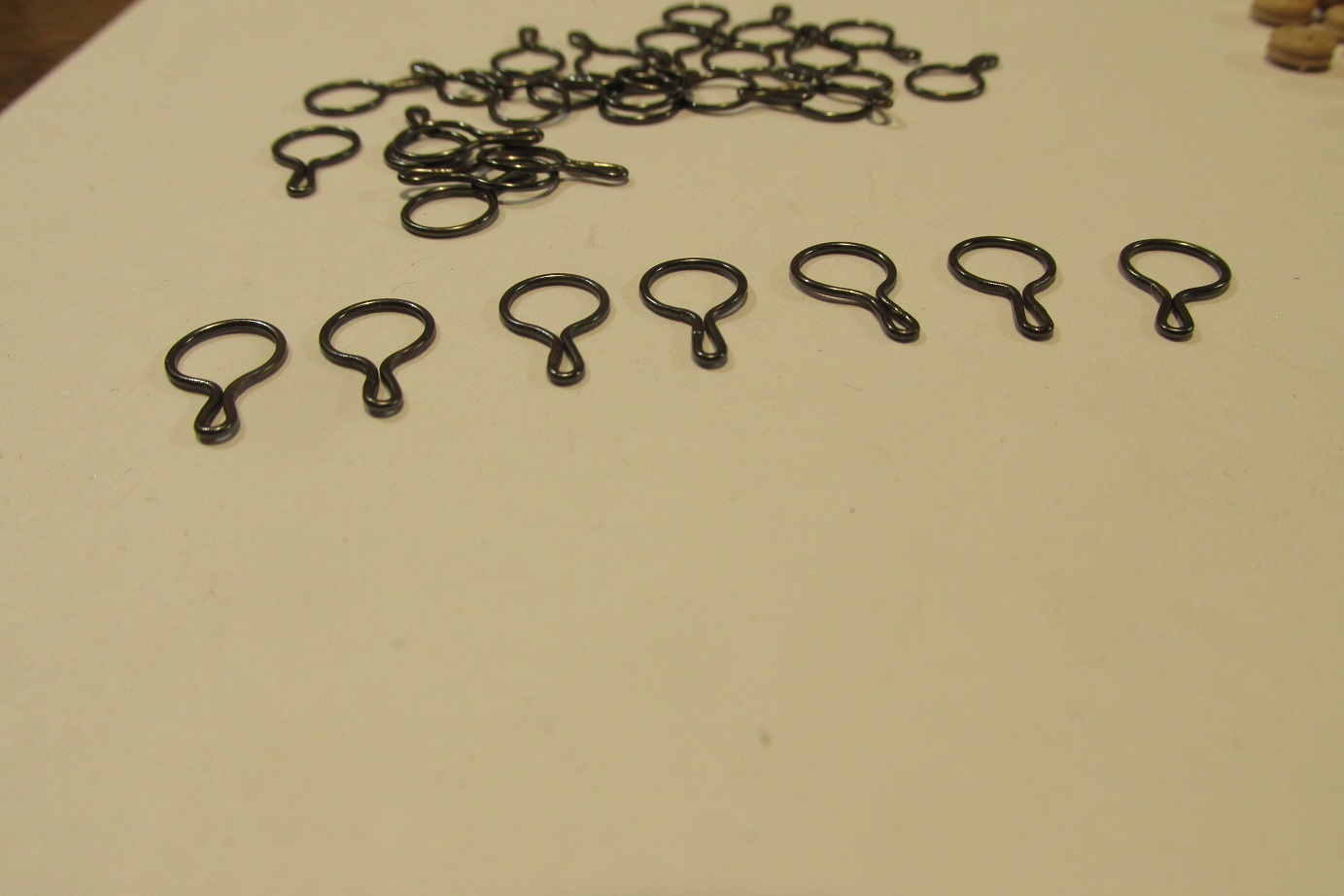

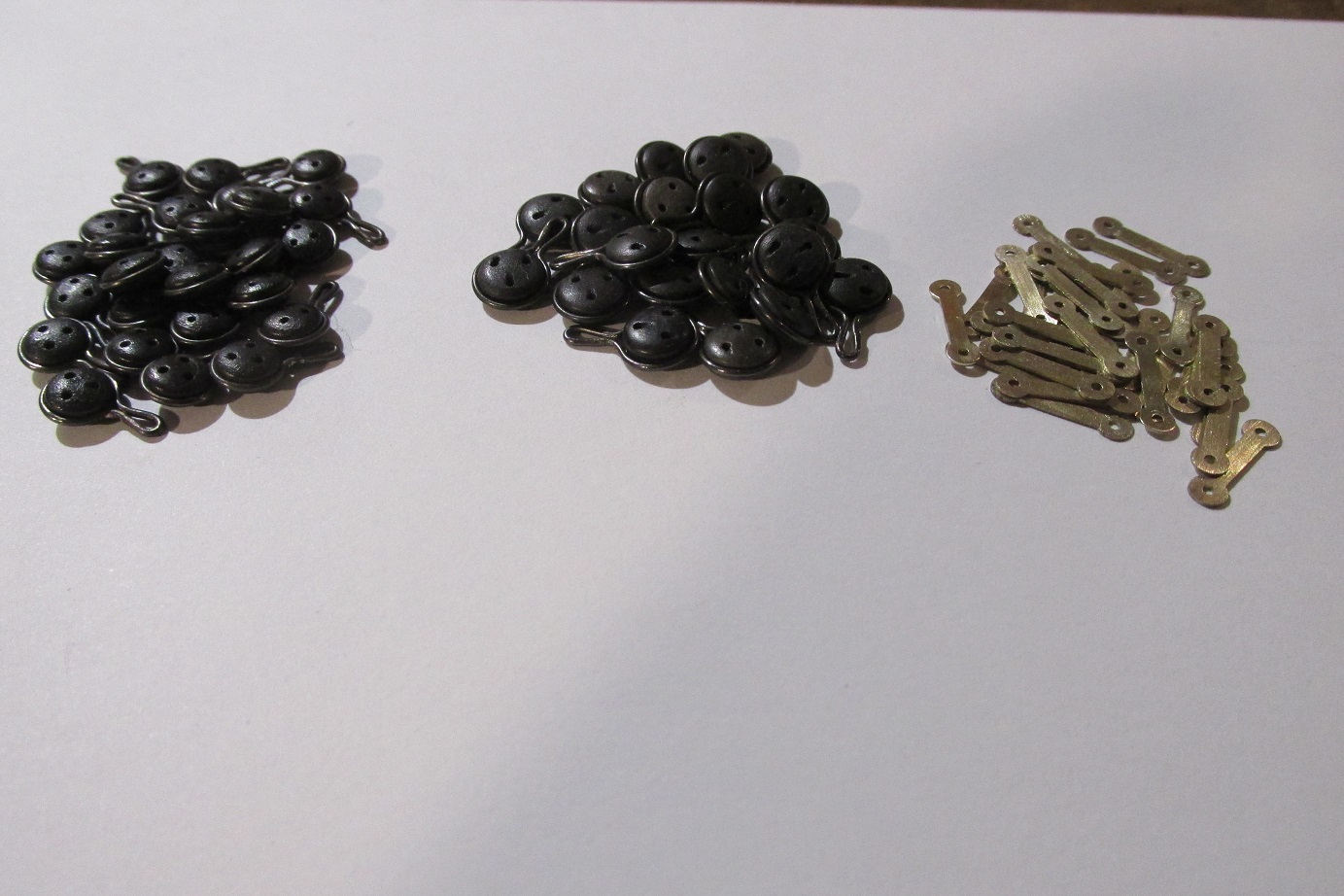

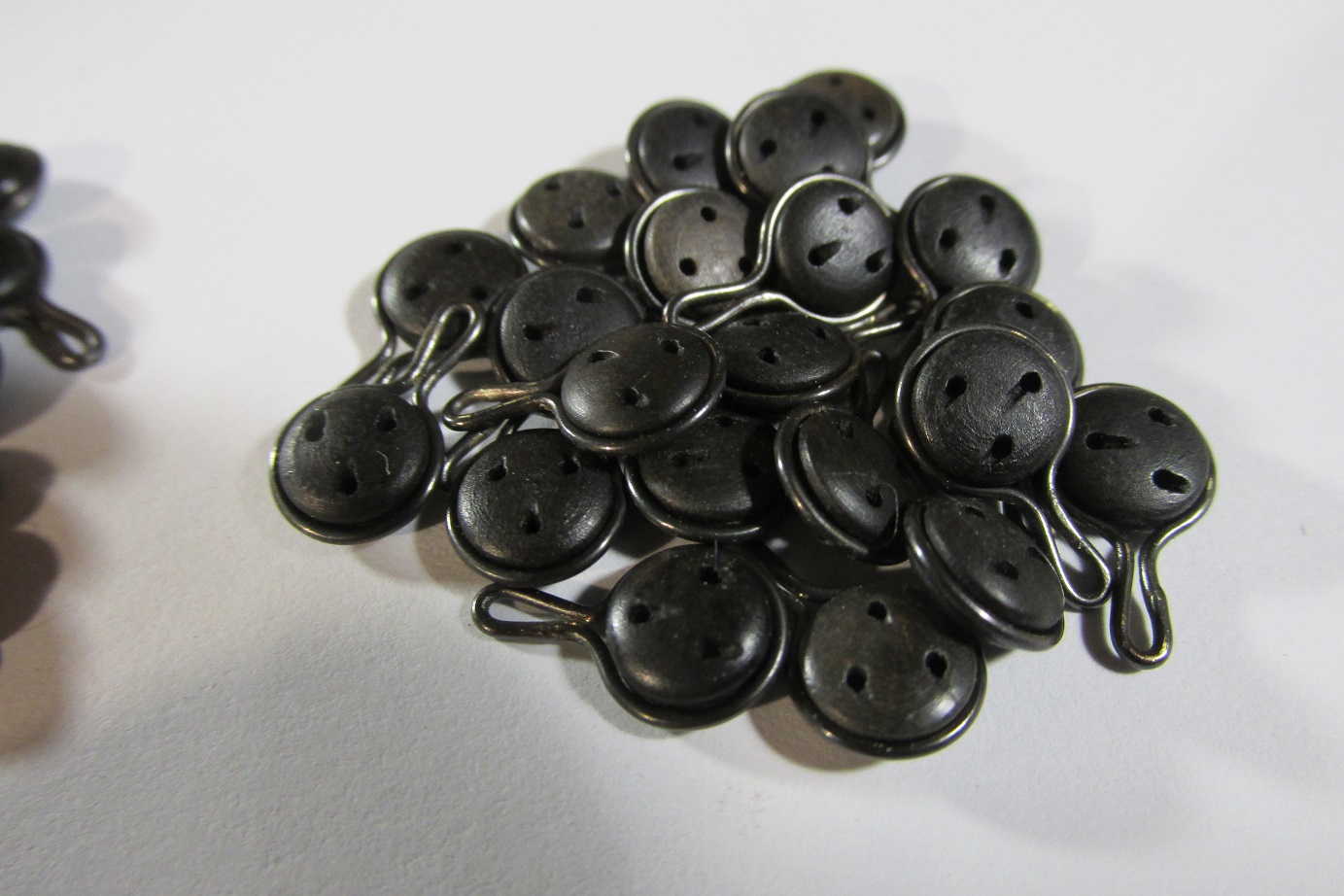

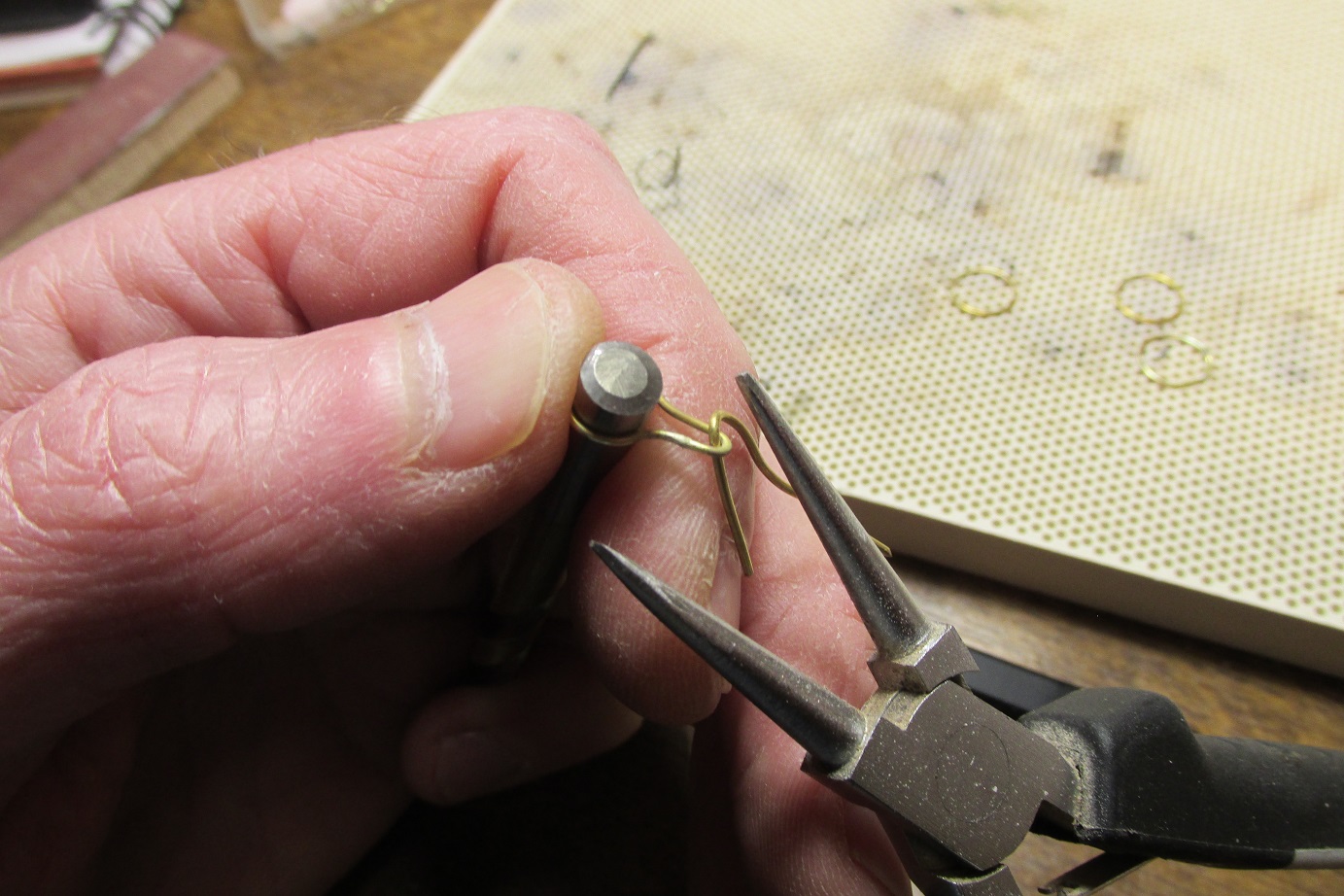

Skończyłem jufersy i ich obejmy, ale niestety to dopiero jufersy 6mm, jaszcze prawie drugie tyle muszę zrobić 5 mm.
Załączniki

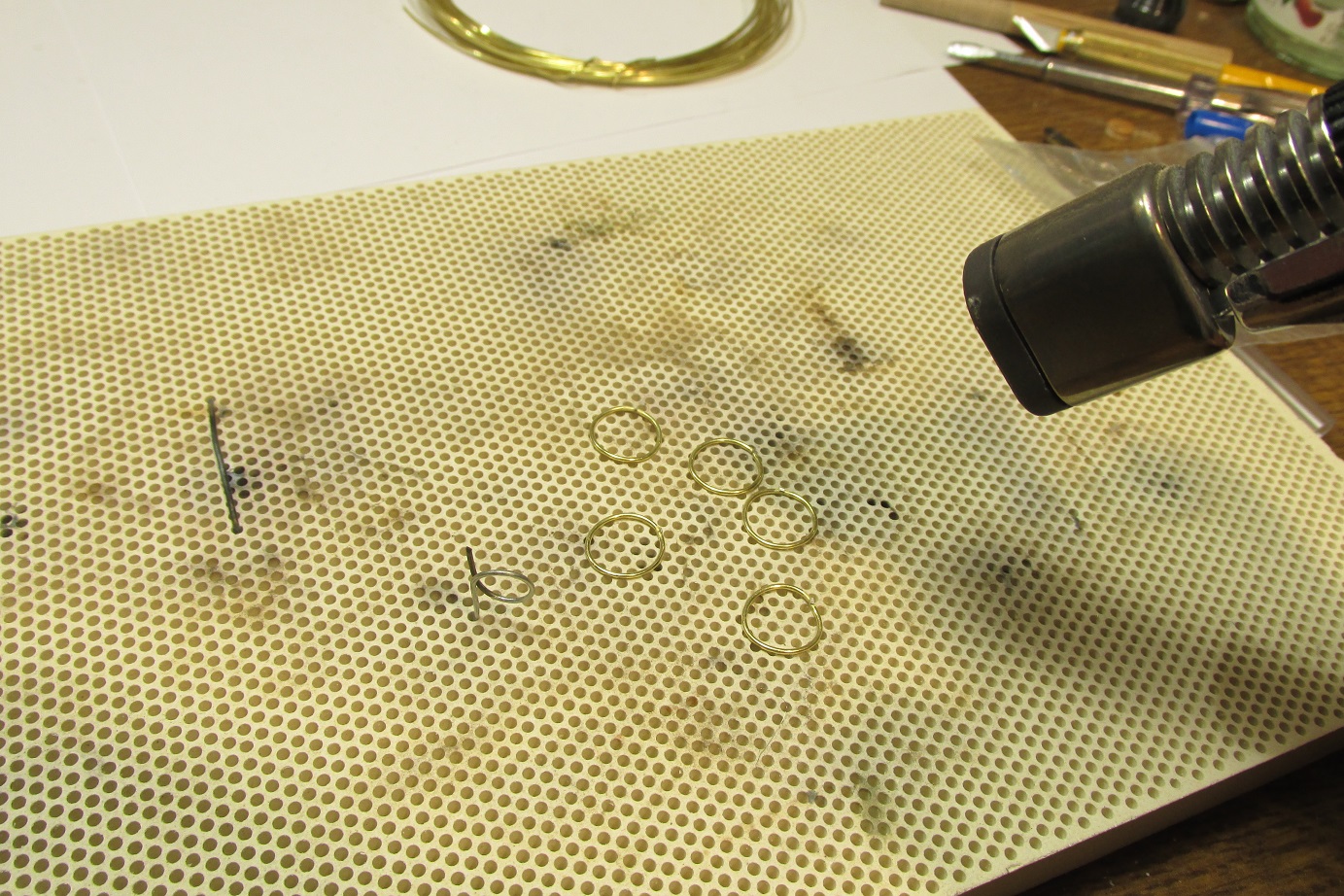

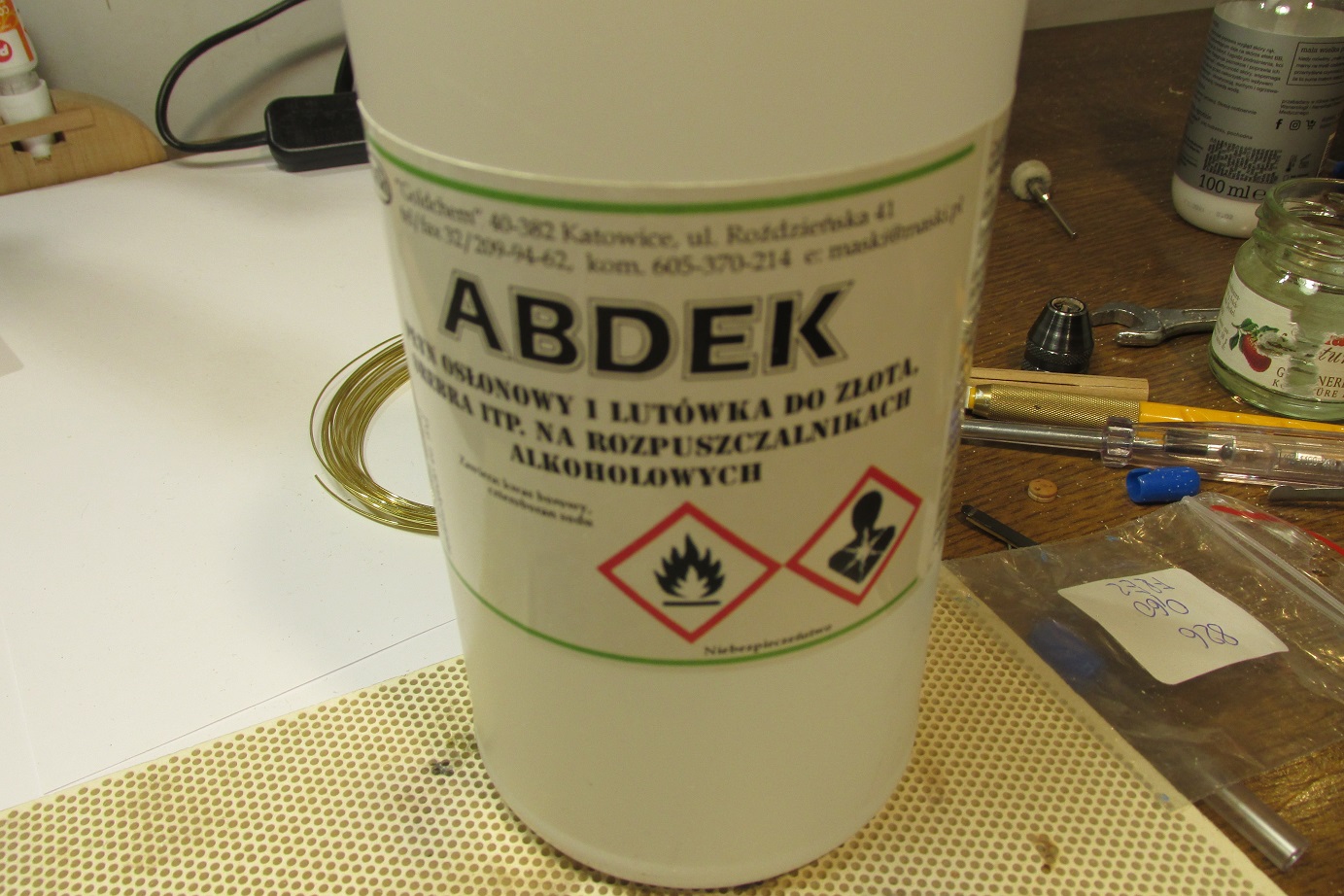

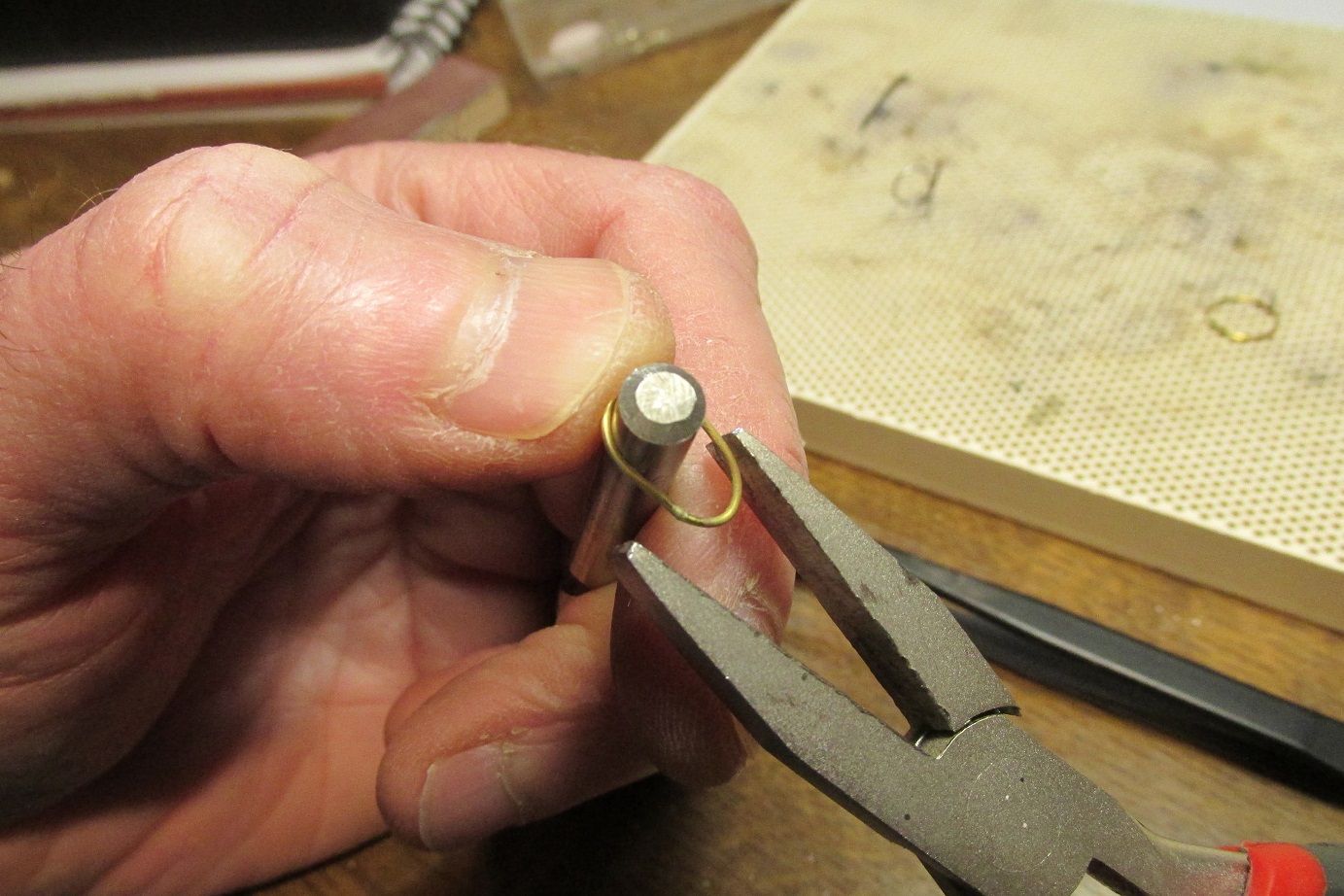

Tej lutówki używam do lutowania srebrem.
Tej lutówki używam do lutowania srebrem.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
ralfee3
Posty: 42
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

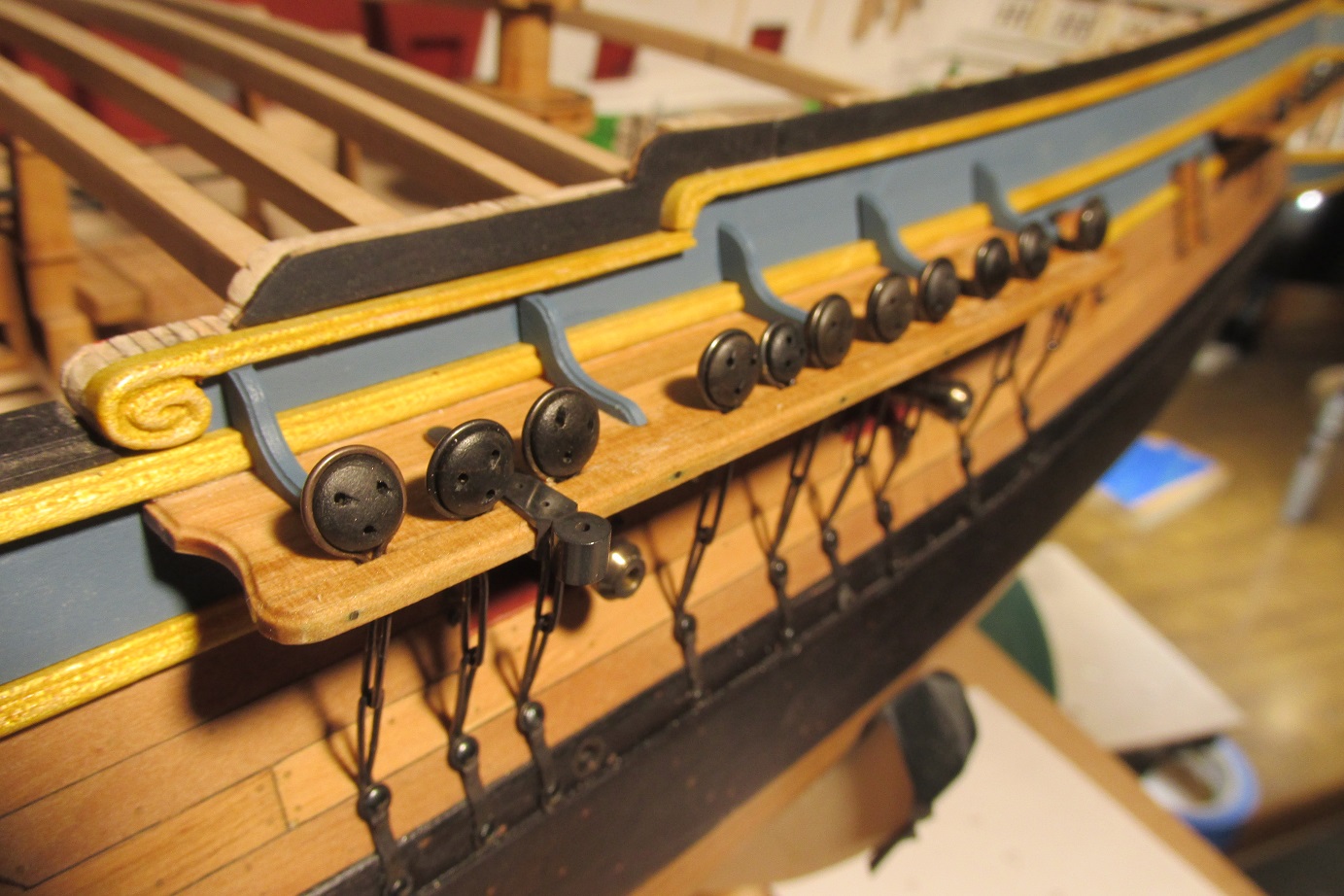

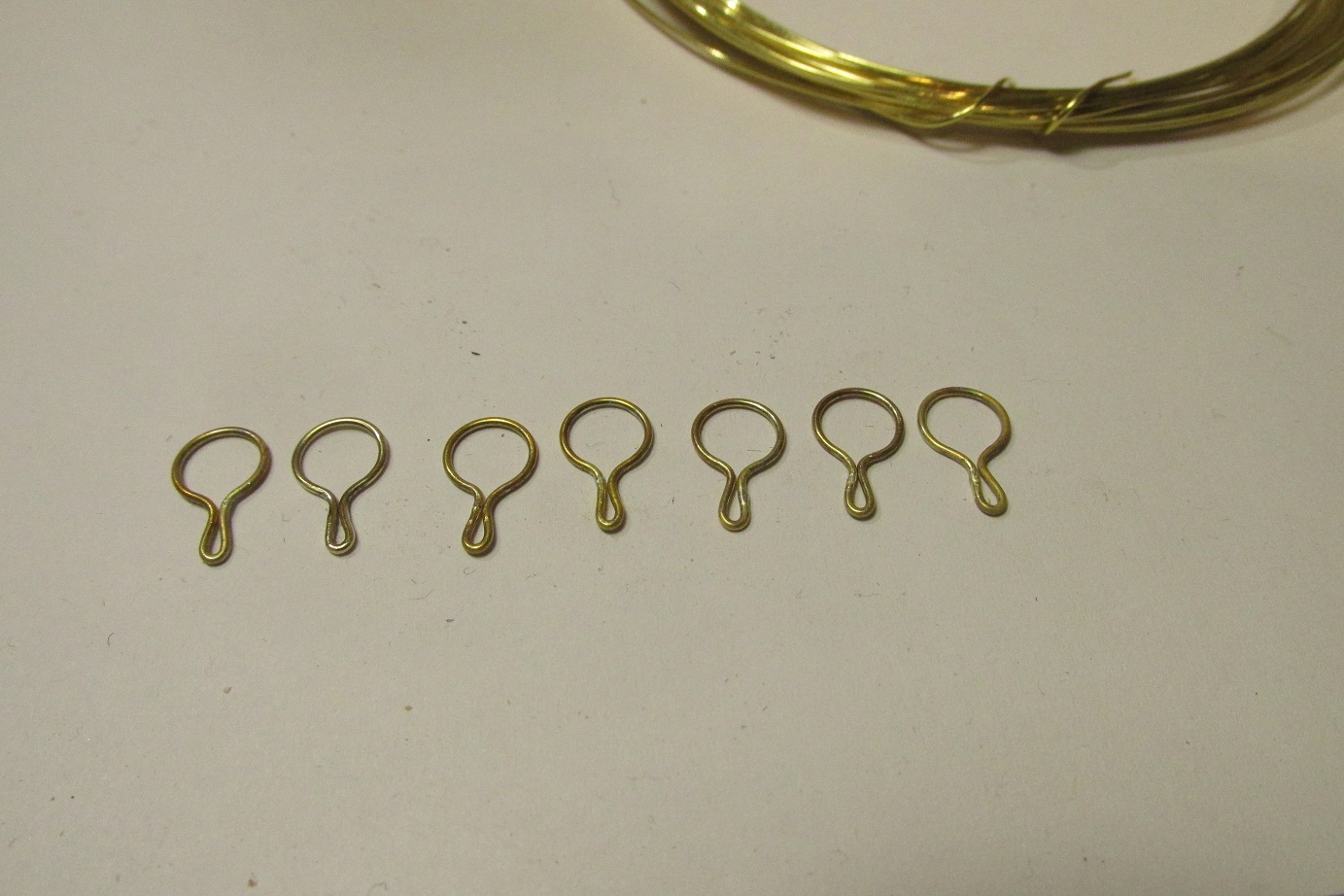

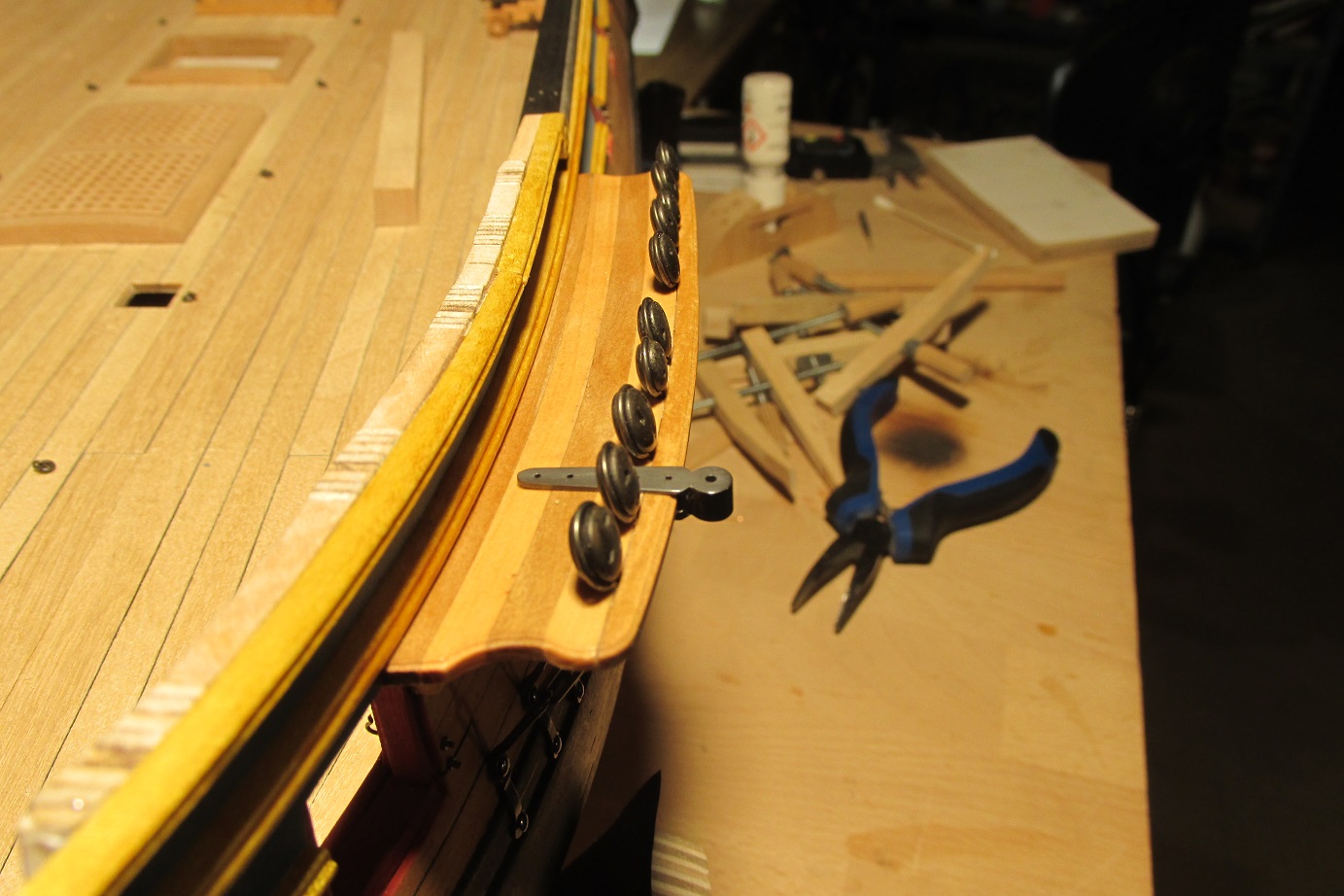

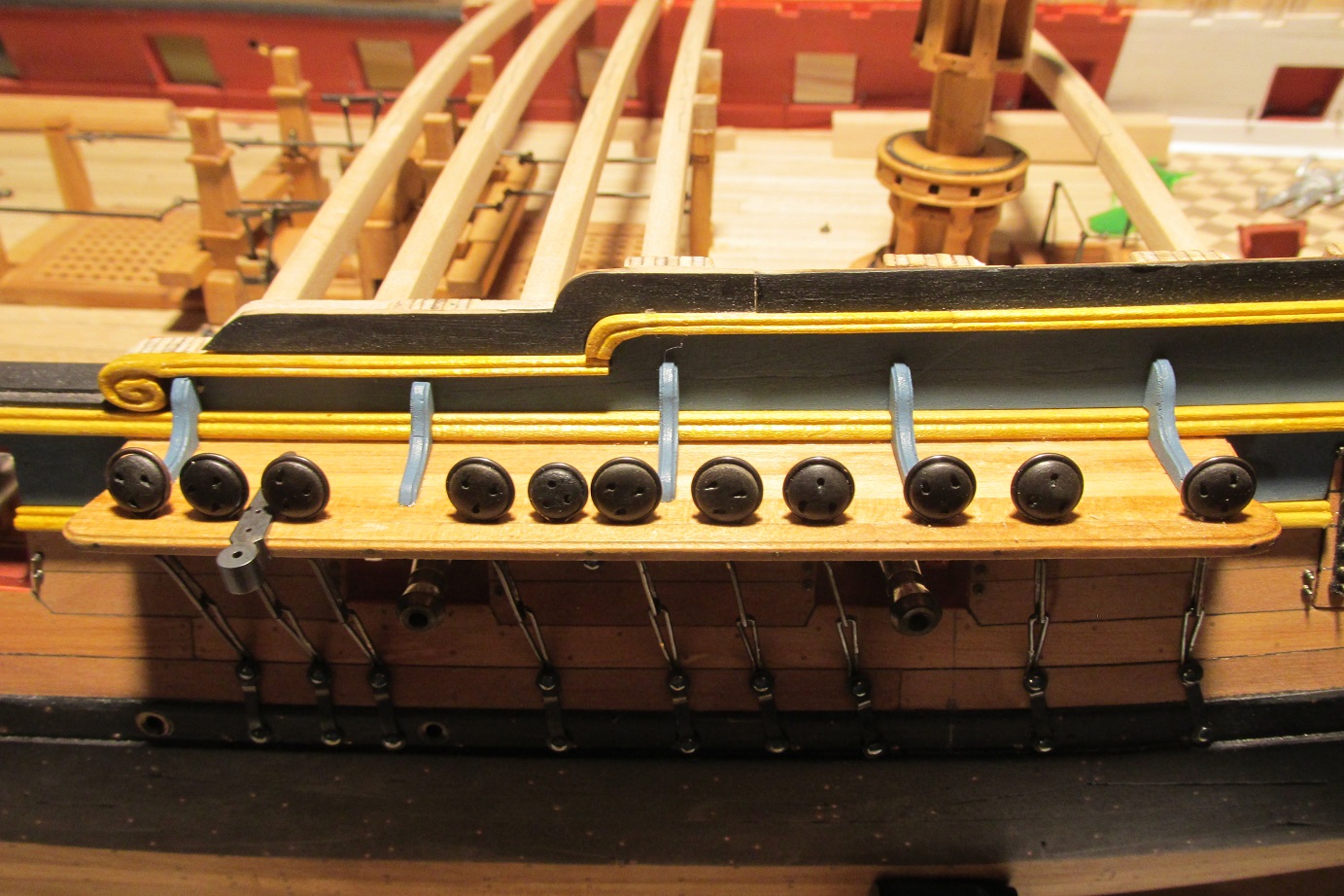

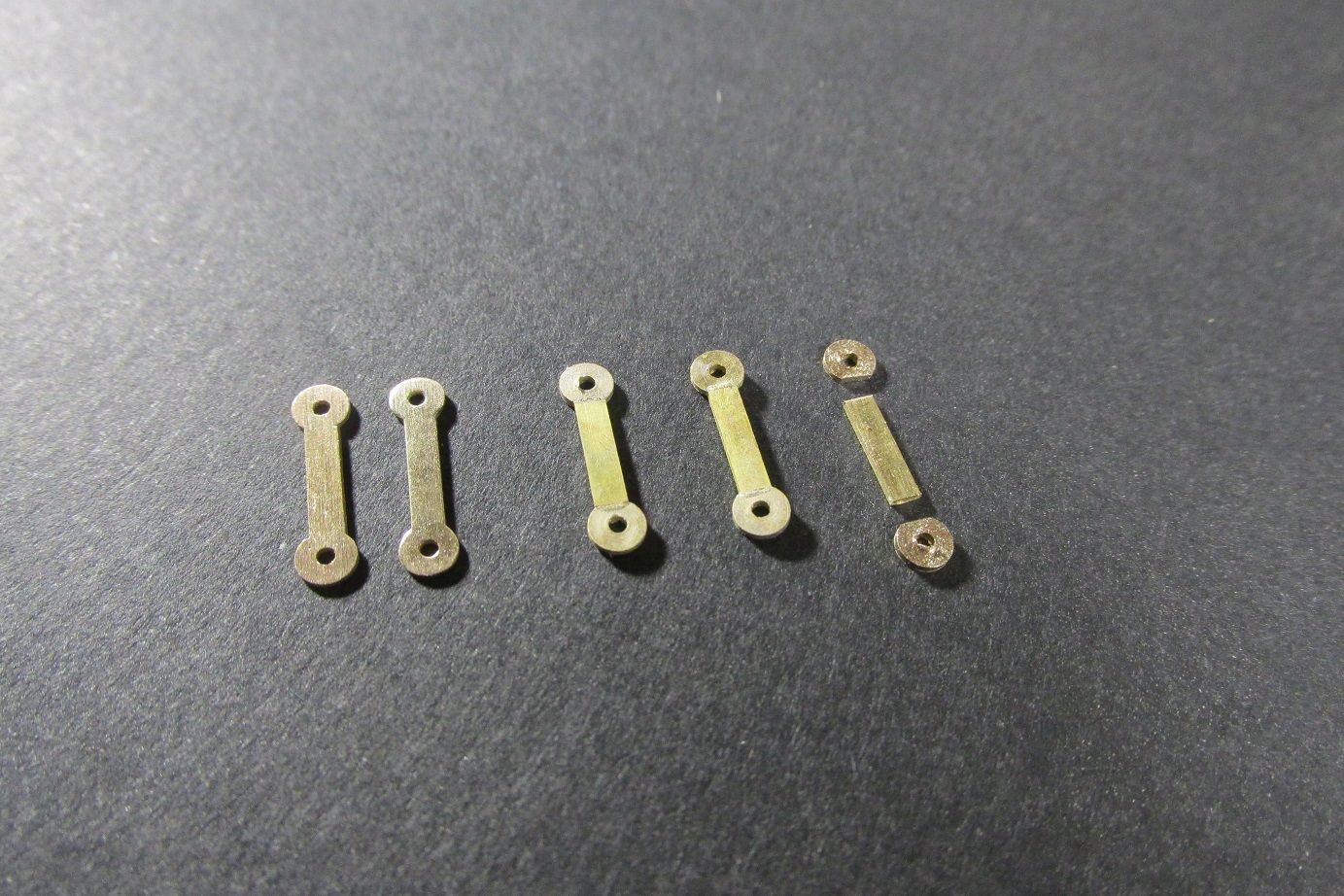

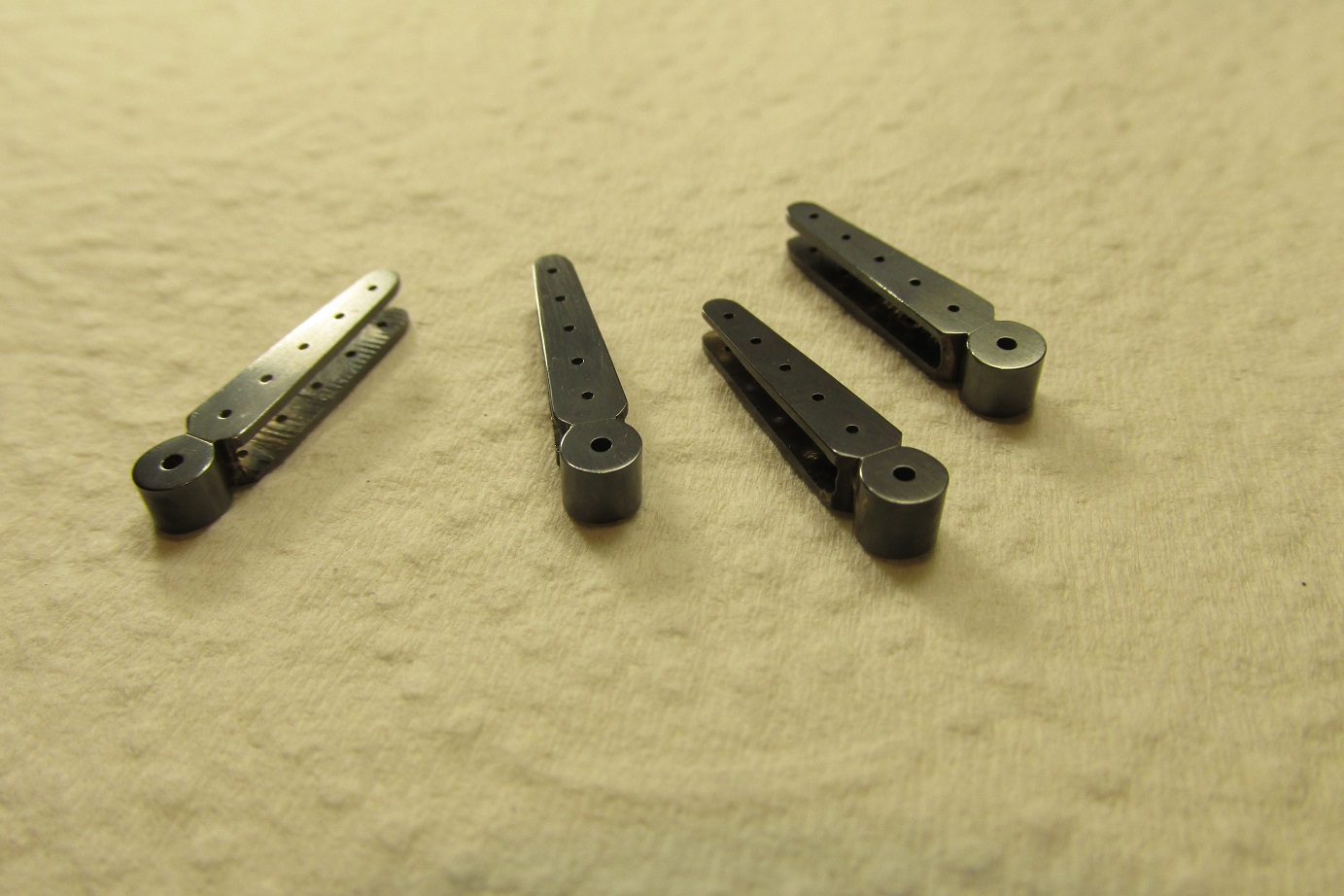

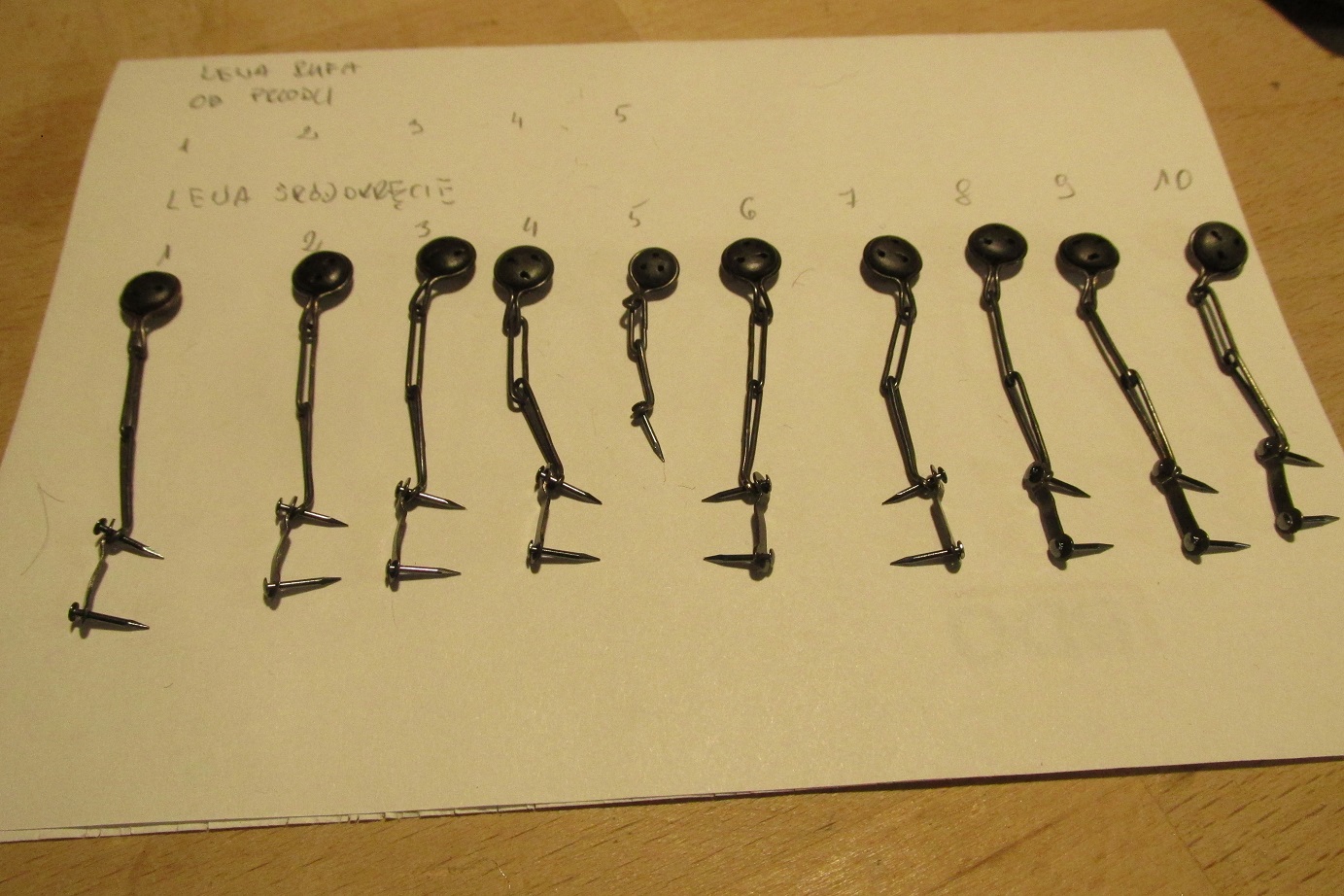

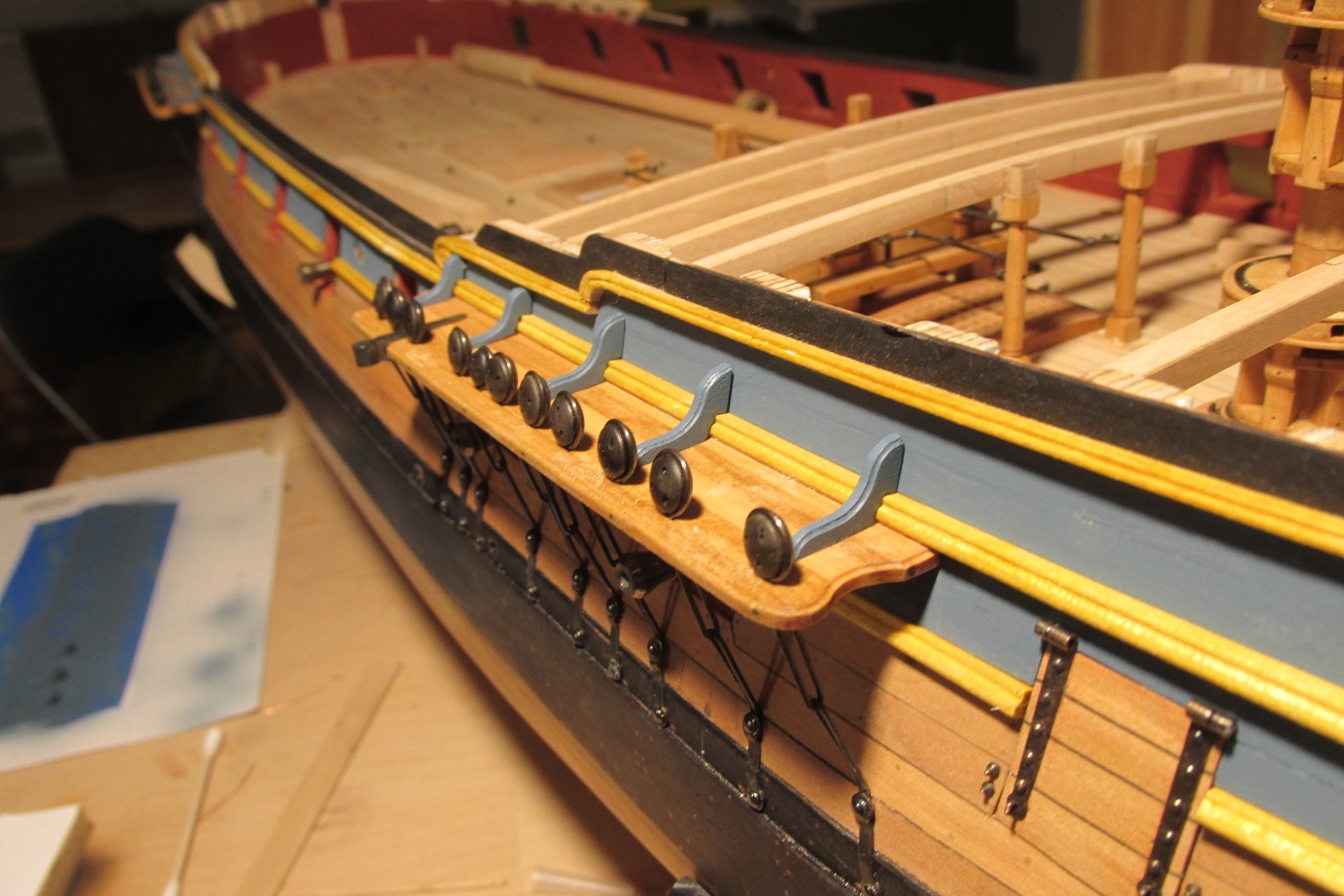

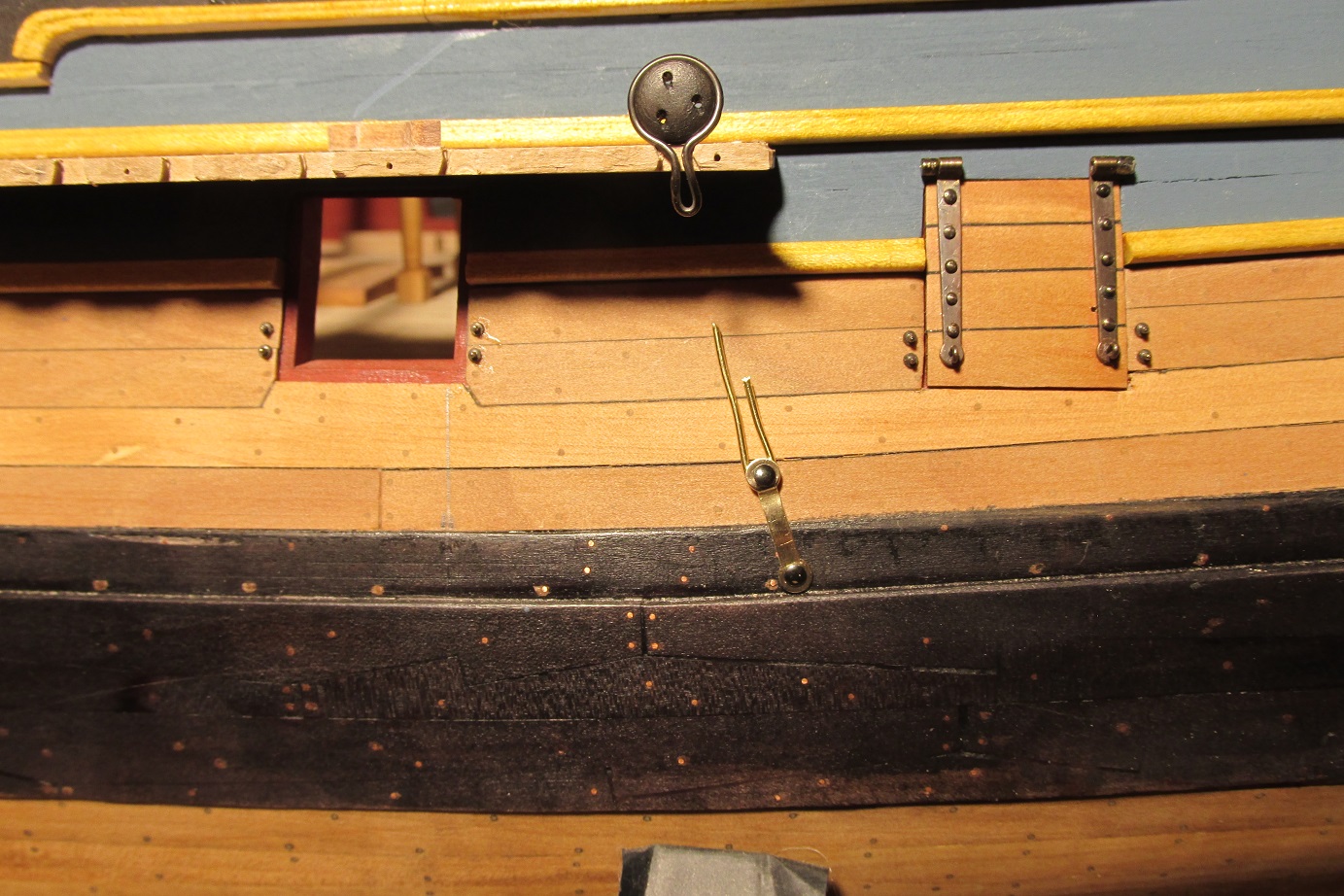

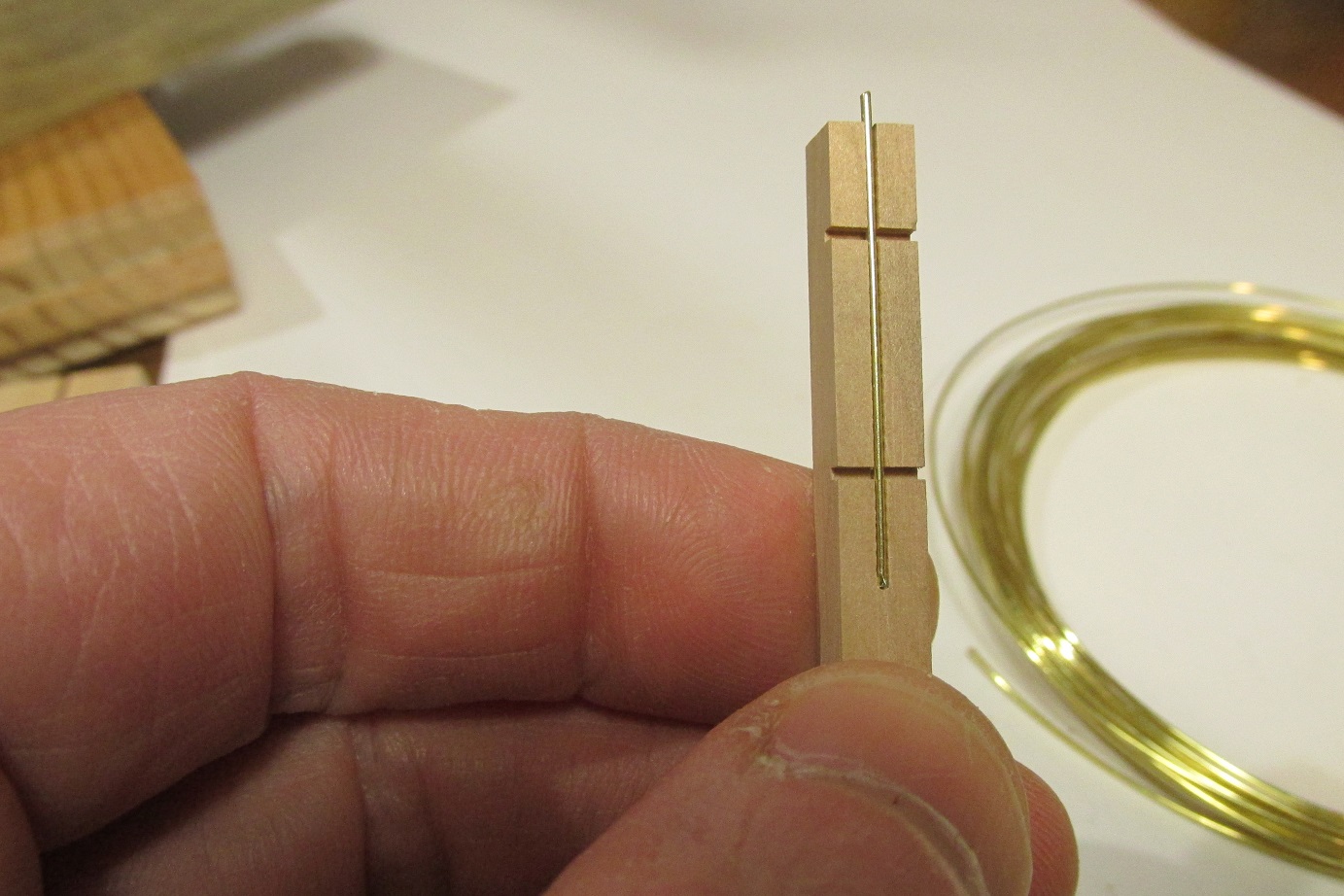

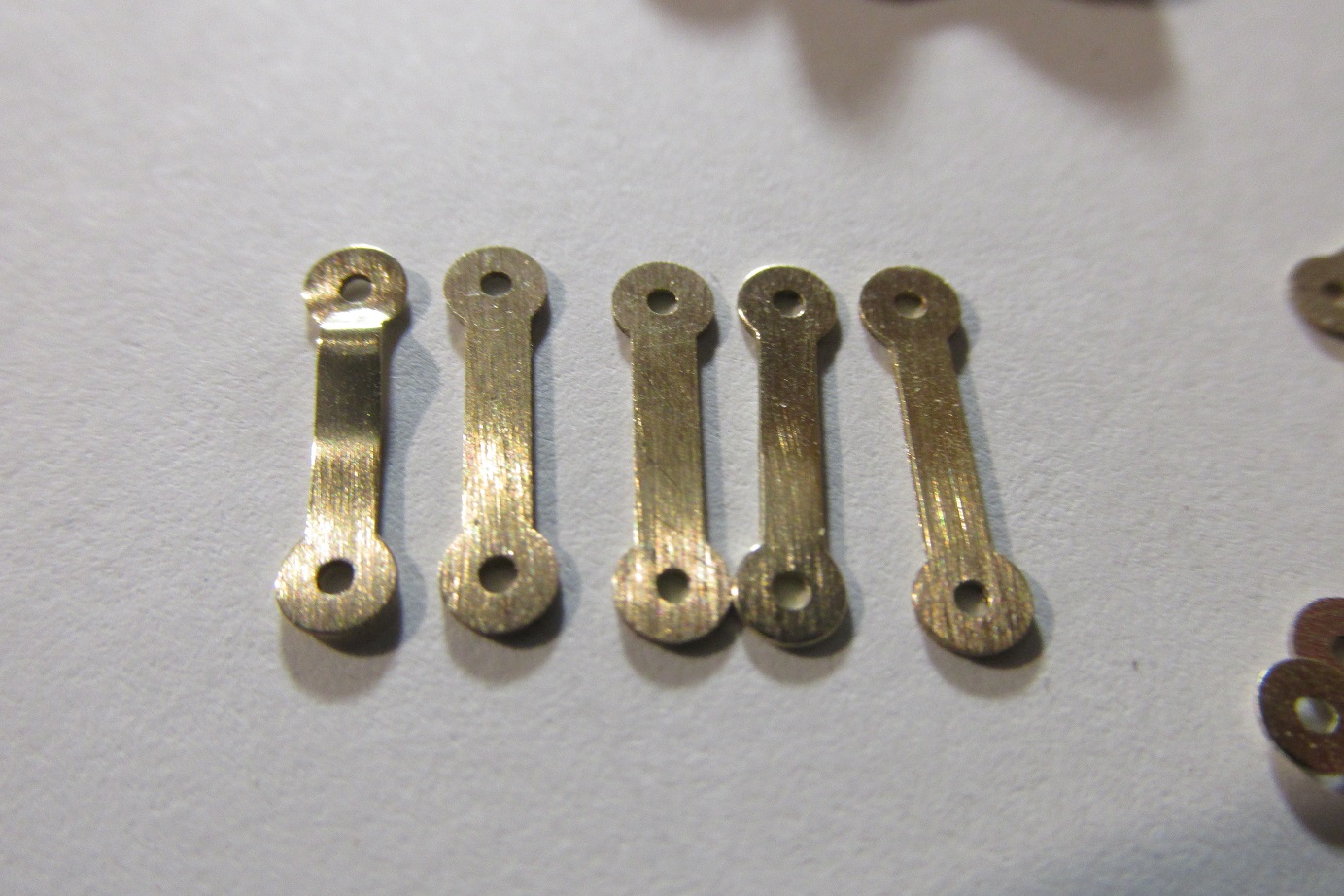

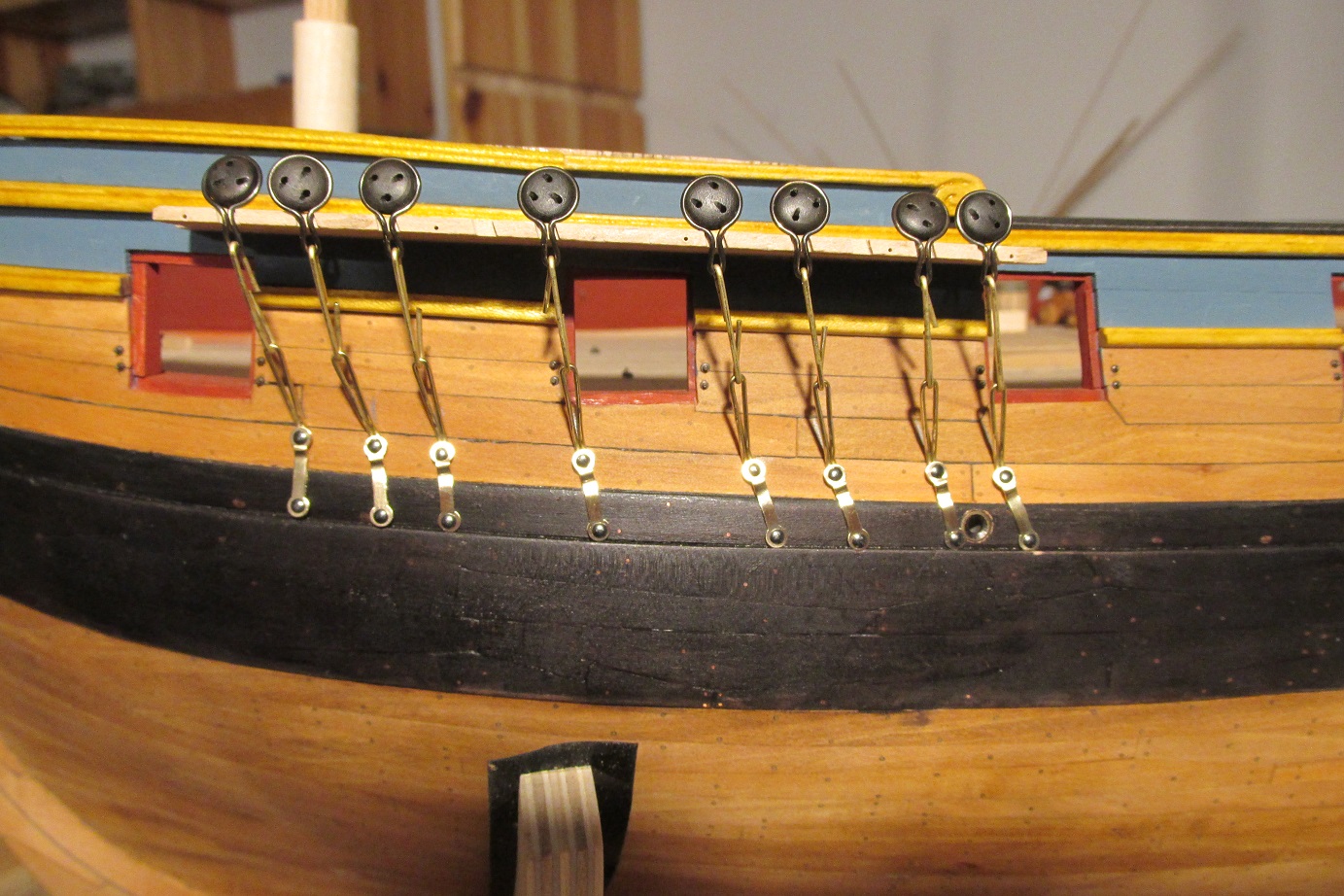

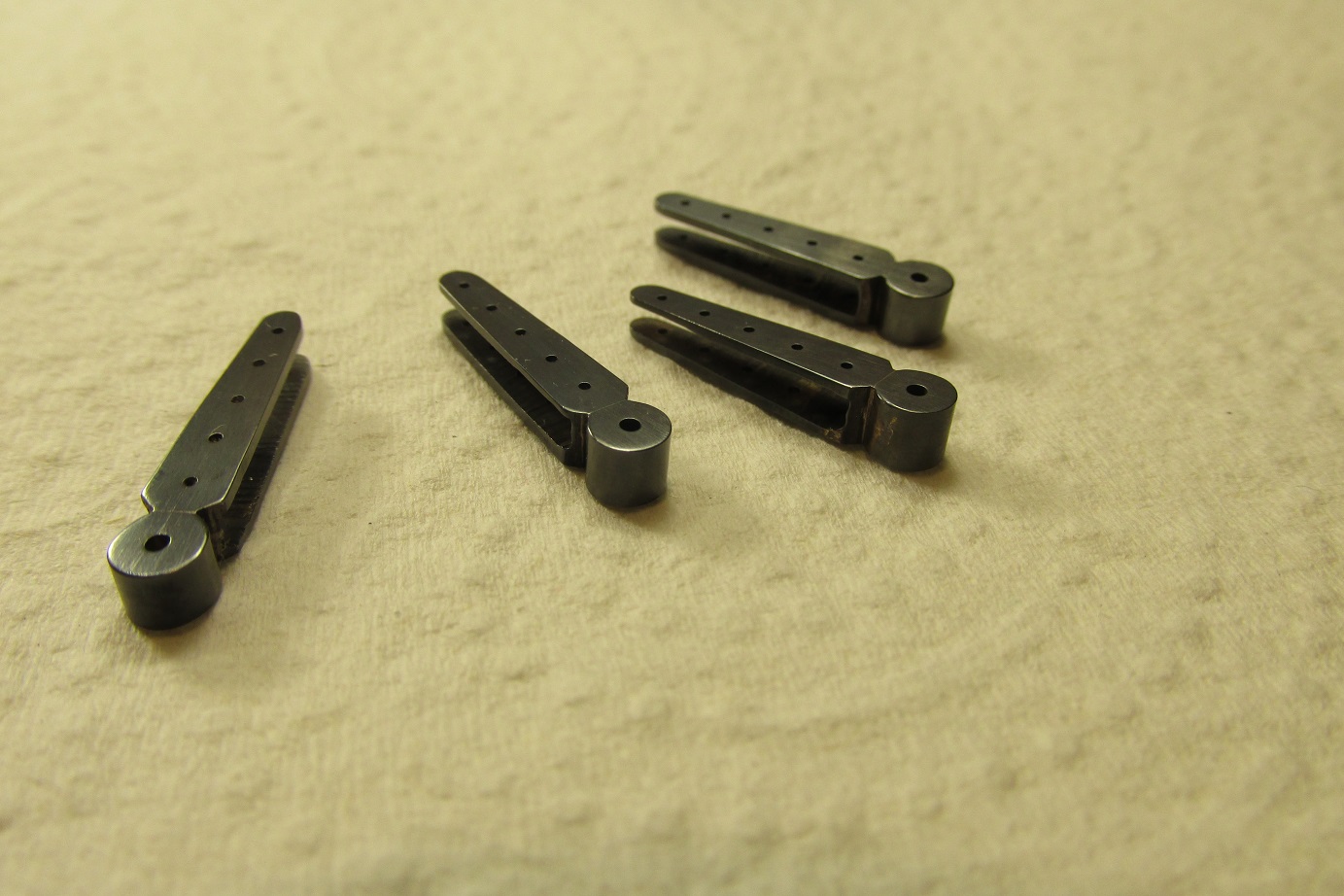

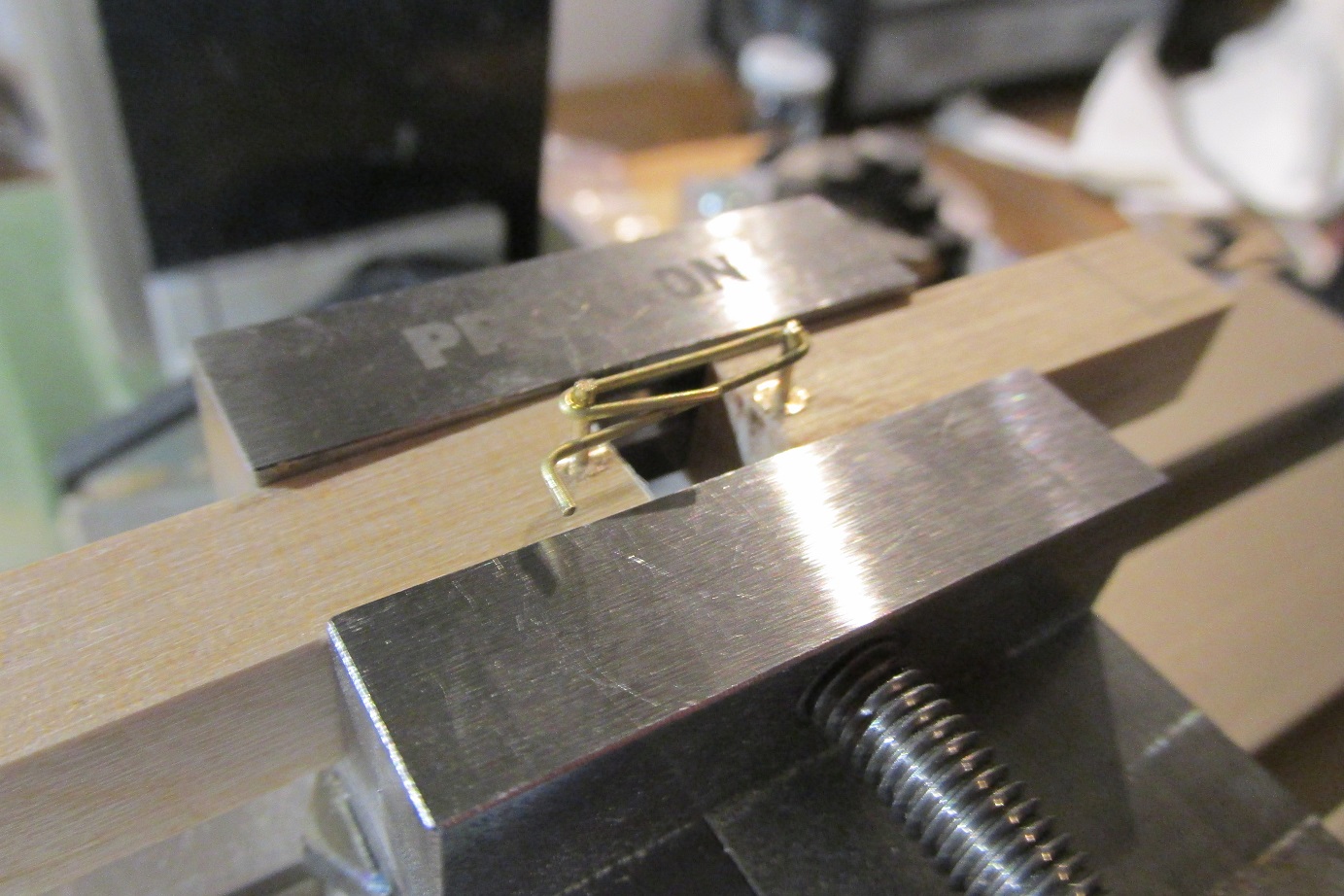

Ślęczę dalej nad mocowaniem ław wantowych. Ponieważ nie potrafię fototrawić, to musiałem się napracować nad przygotowaniem preventerów, jak to nazywane jest w biblii naszego hobby Monfeldzie. Ale wyszło całkiem fajnie. Jufersy namoczyłem w tuszu i wypolerowałem używając Mirkowego czarnego mazidła.
Załączniki

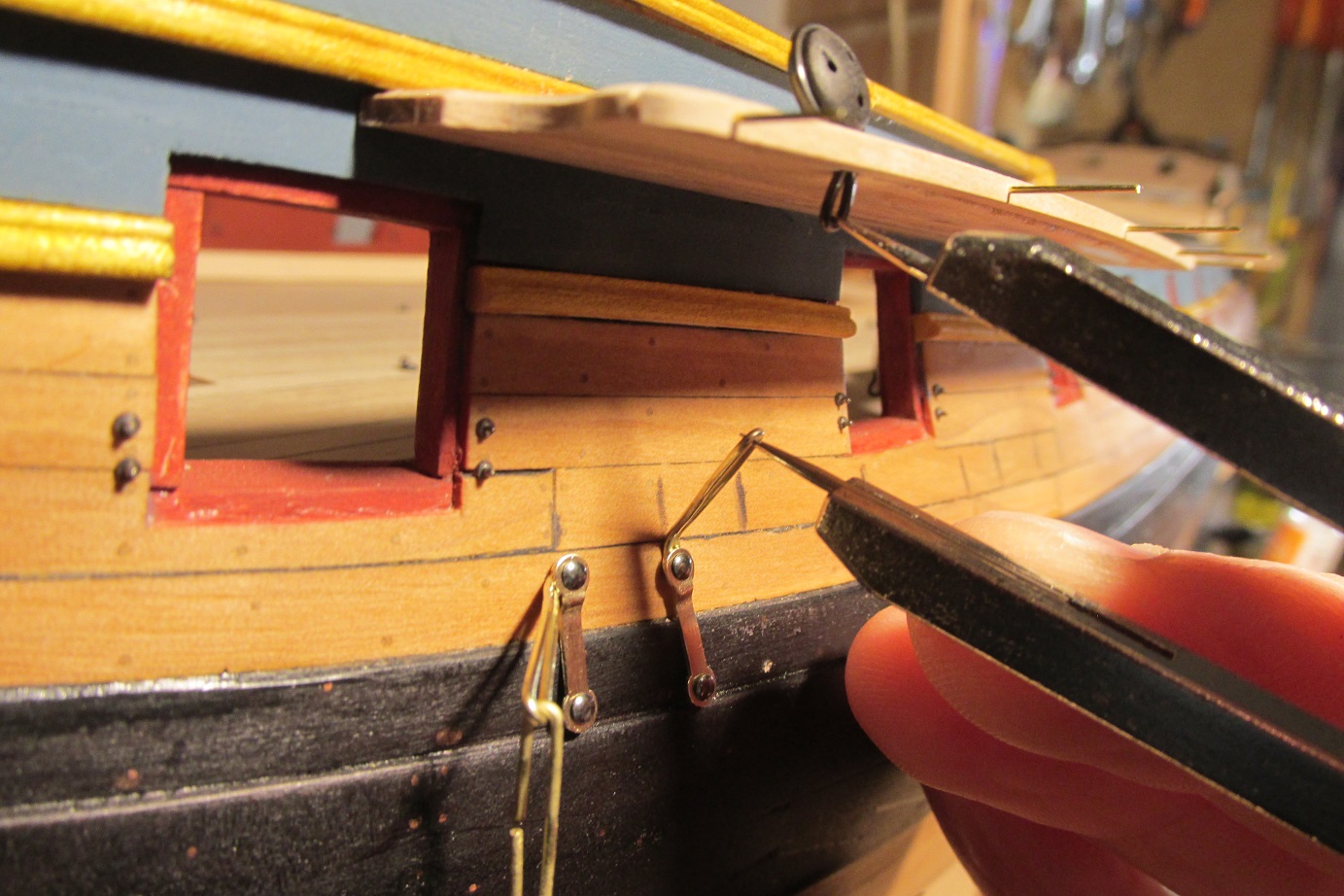

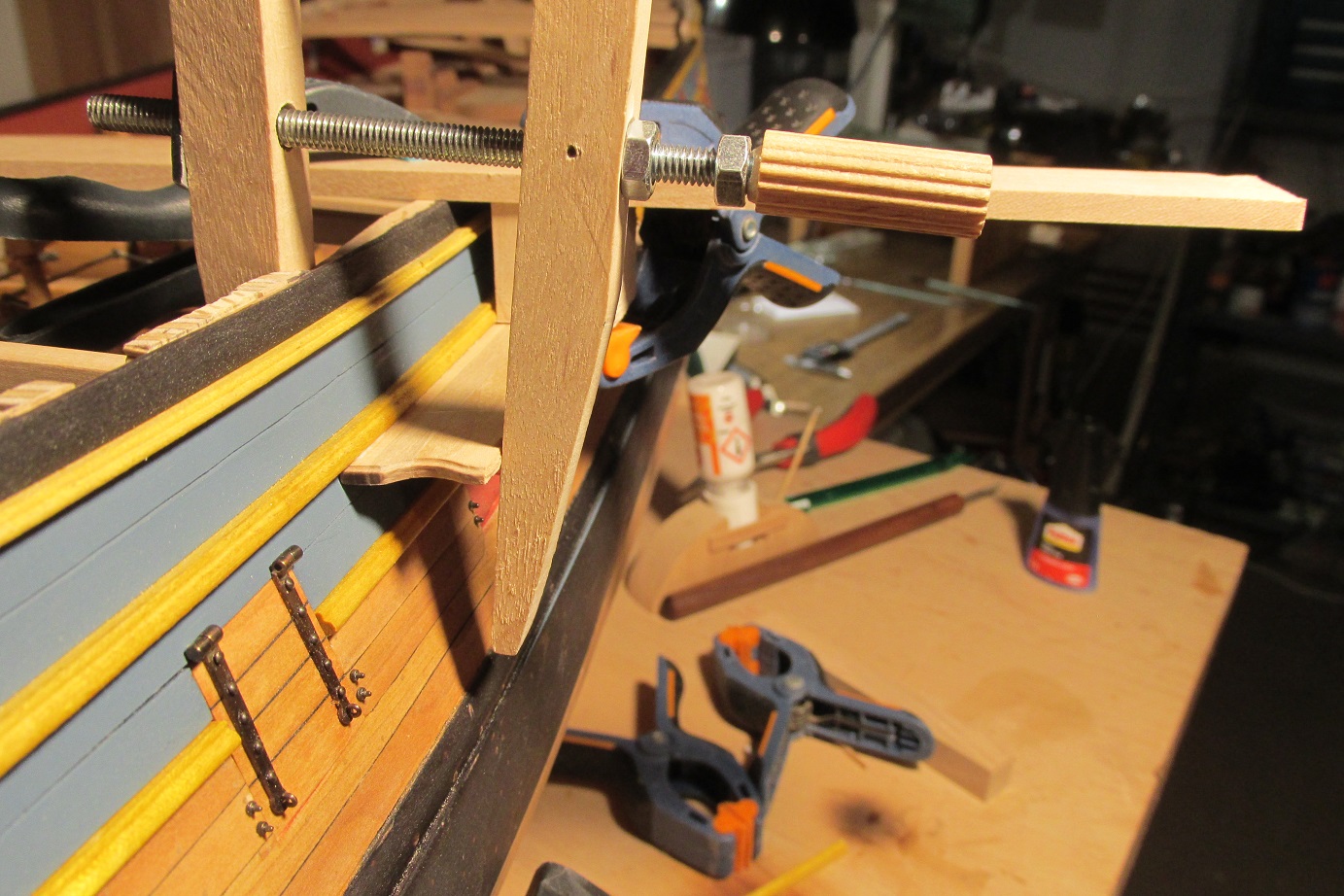

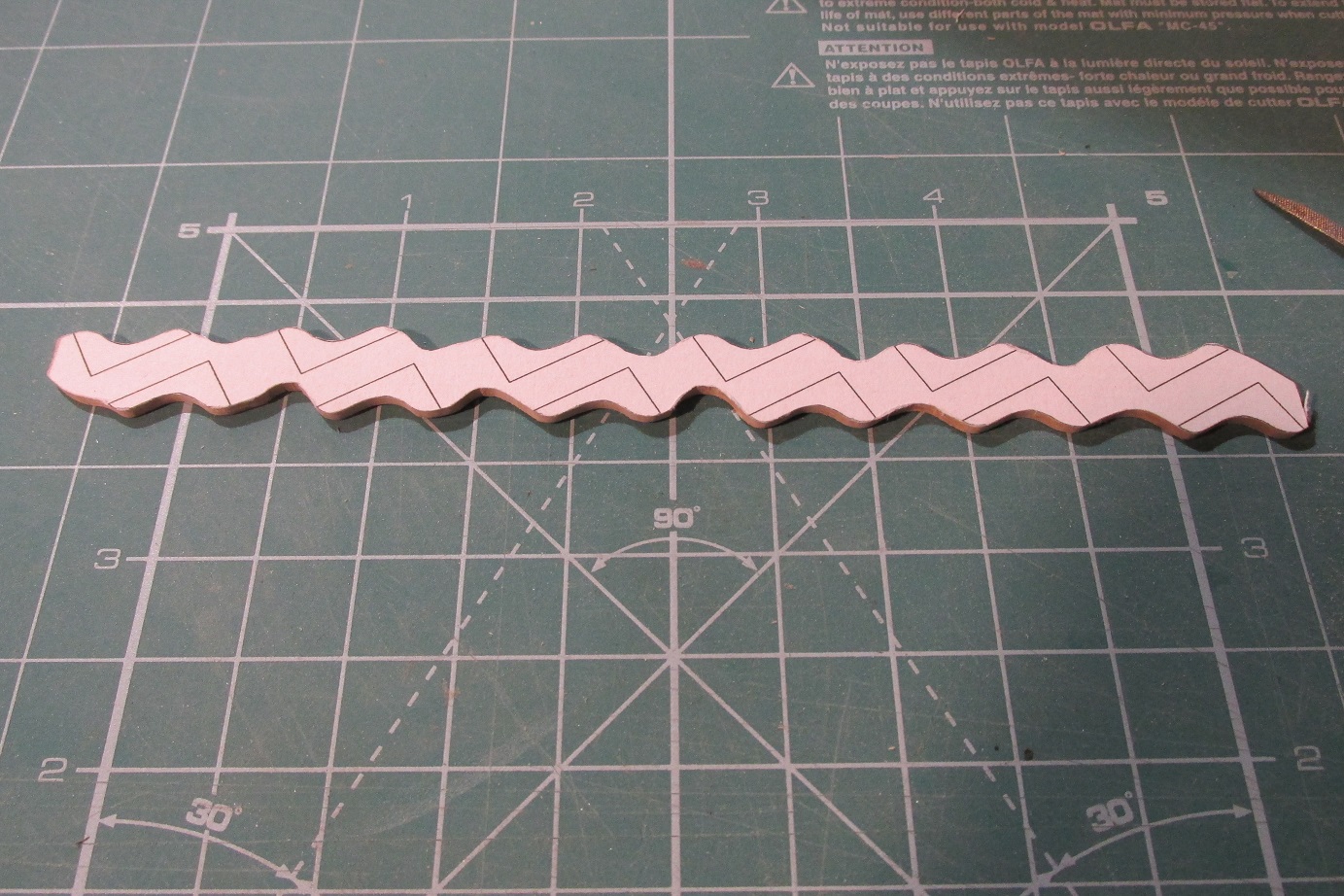

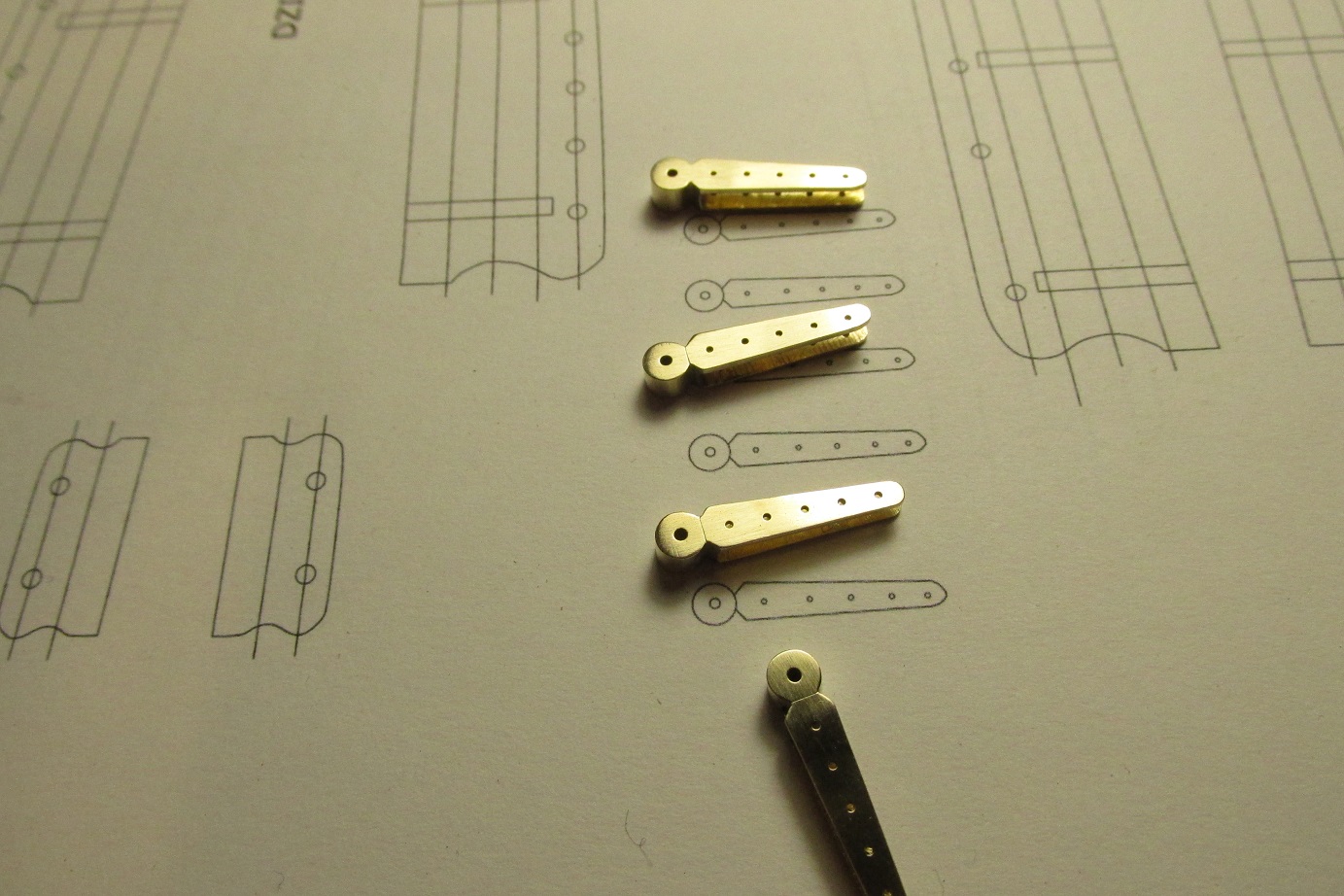

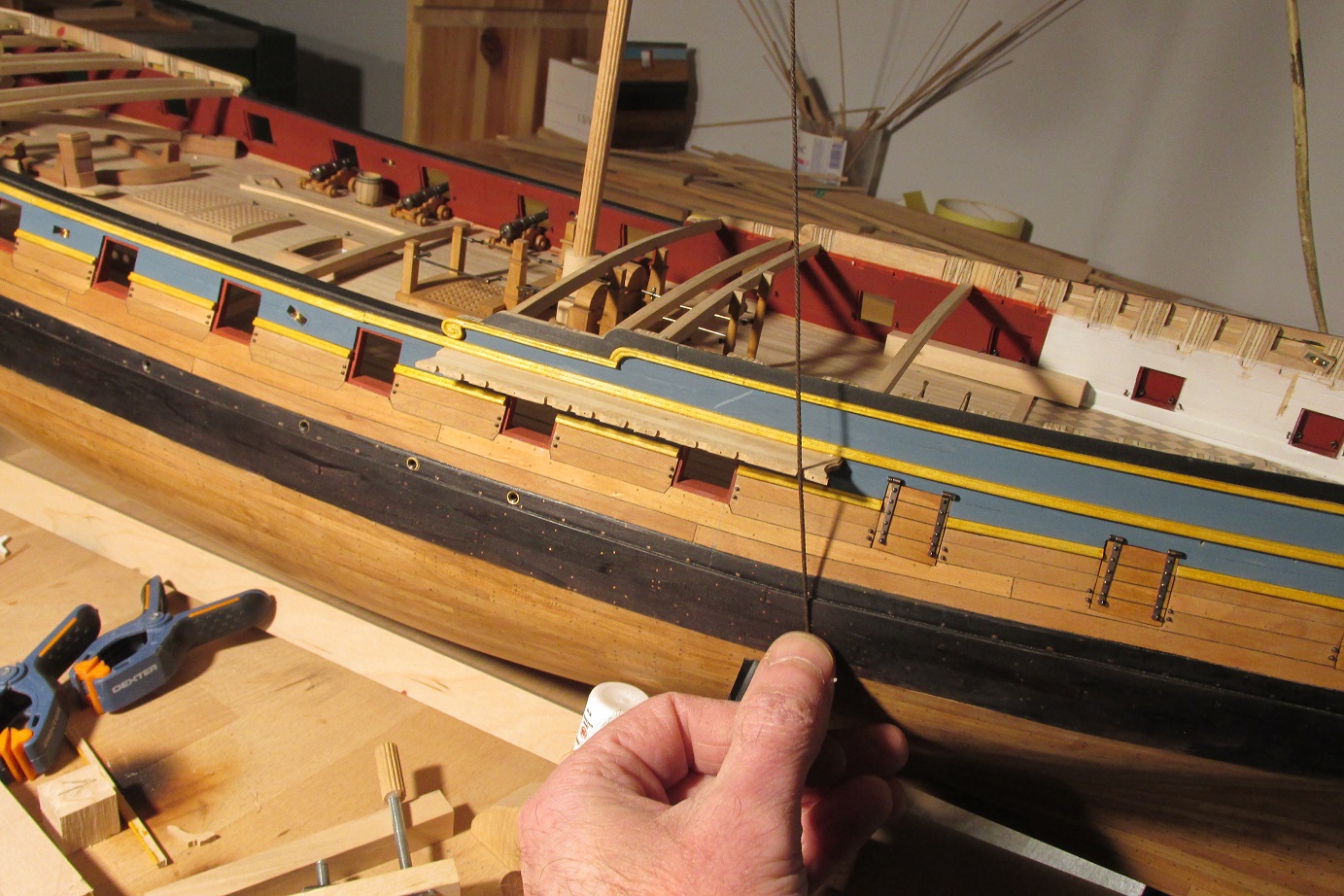

Tak wyznaczałem punkt mocowania prevetera, nawet się schodzi to z tym co wskazują plany (sprawdzam cyrklem).
Tak wyznaczałem punkt mocowania prevetera, nawet się schodzi to z tym co wskazują plany (sprawdzam cyrklem).
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
ralfee3
Posty: 42
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

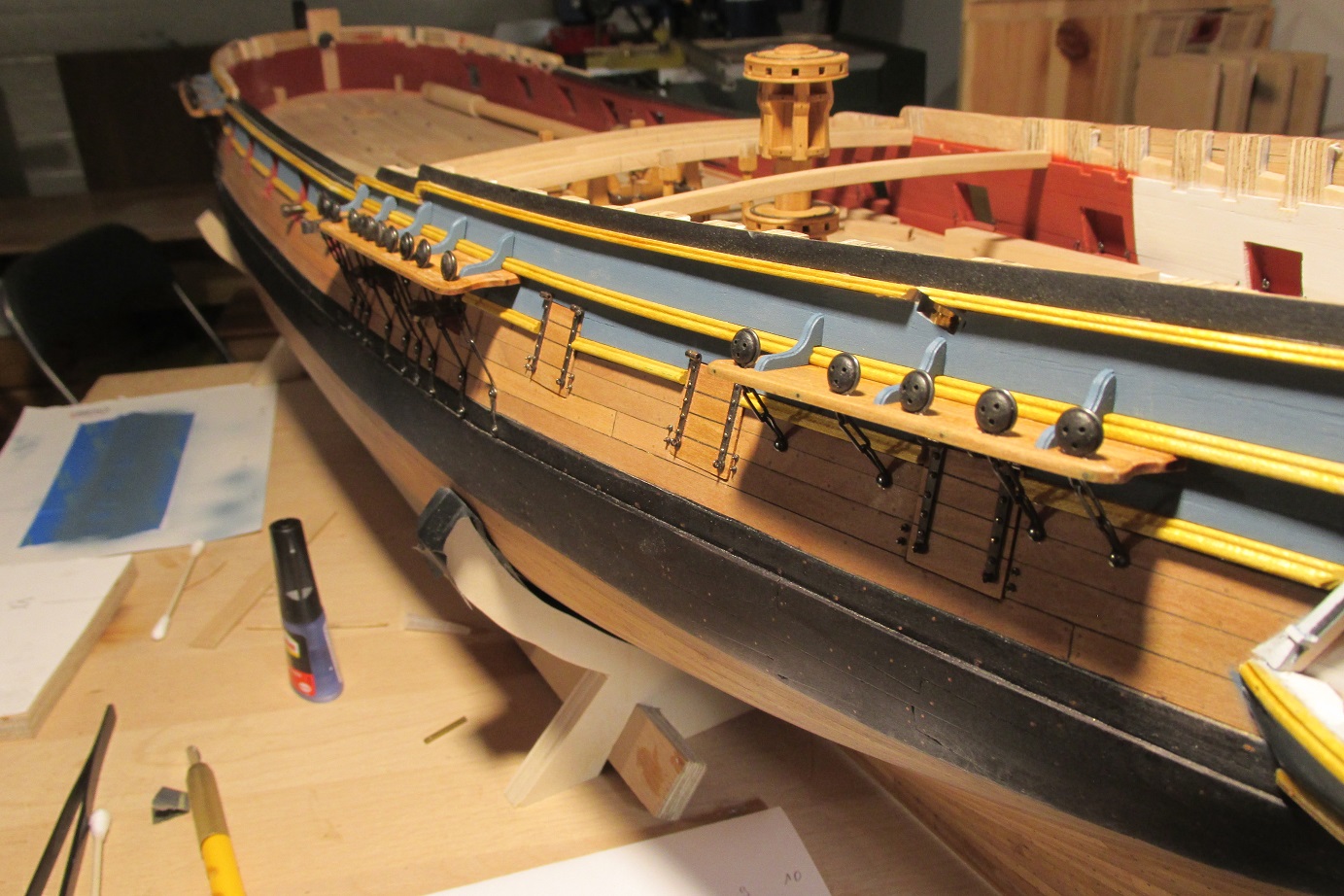

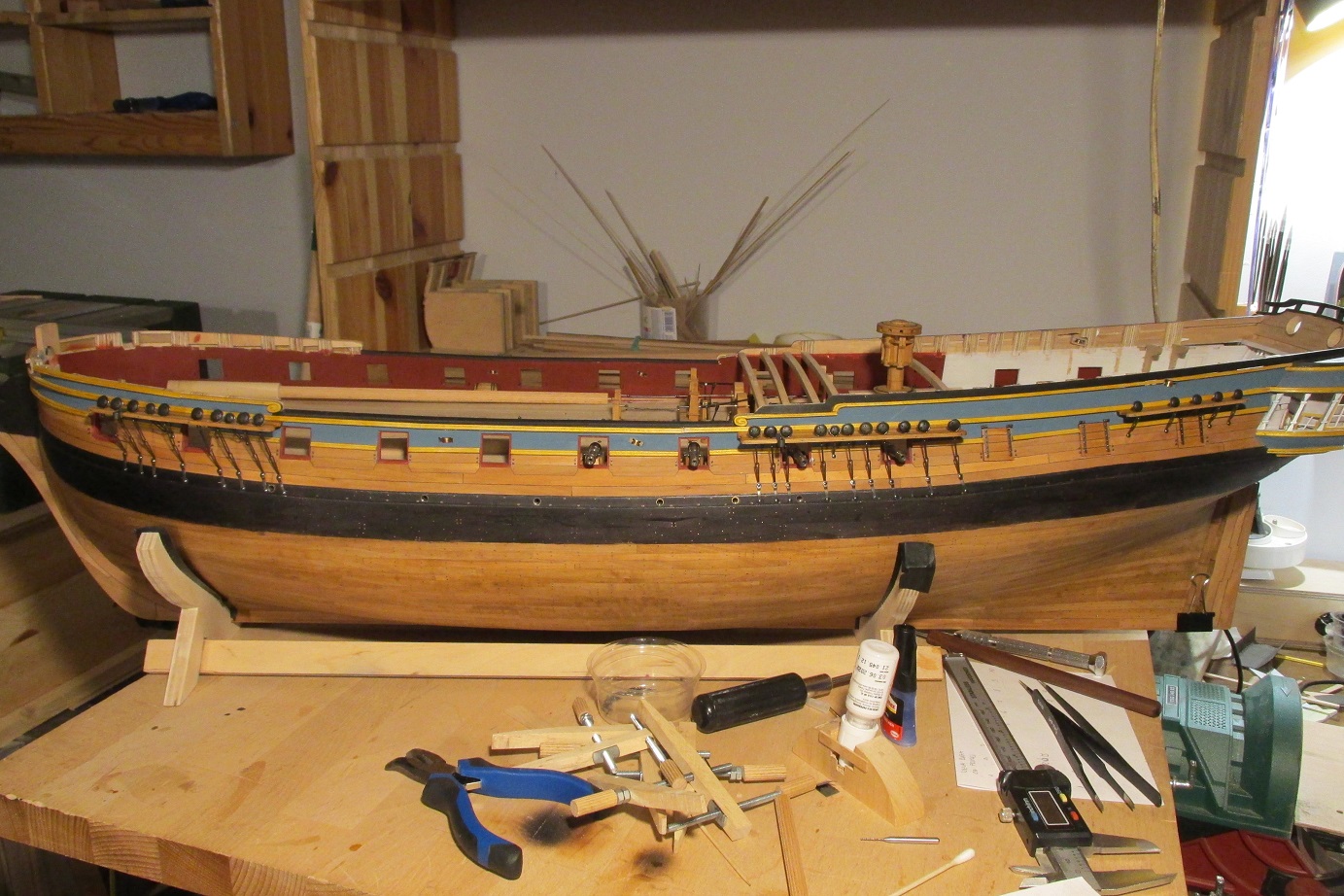

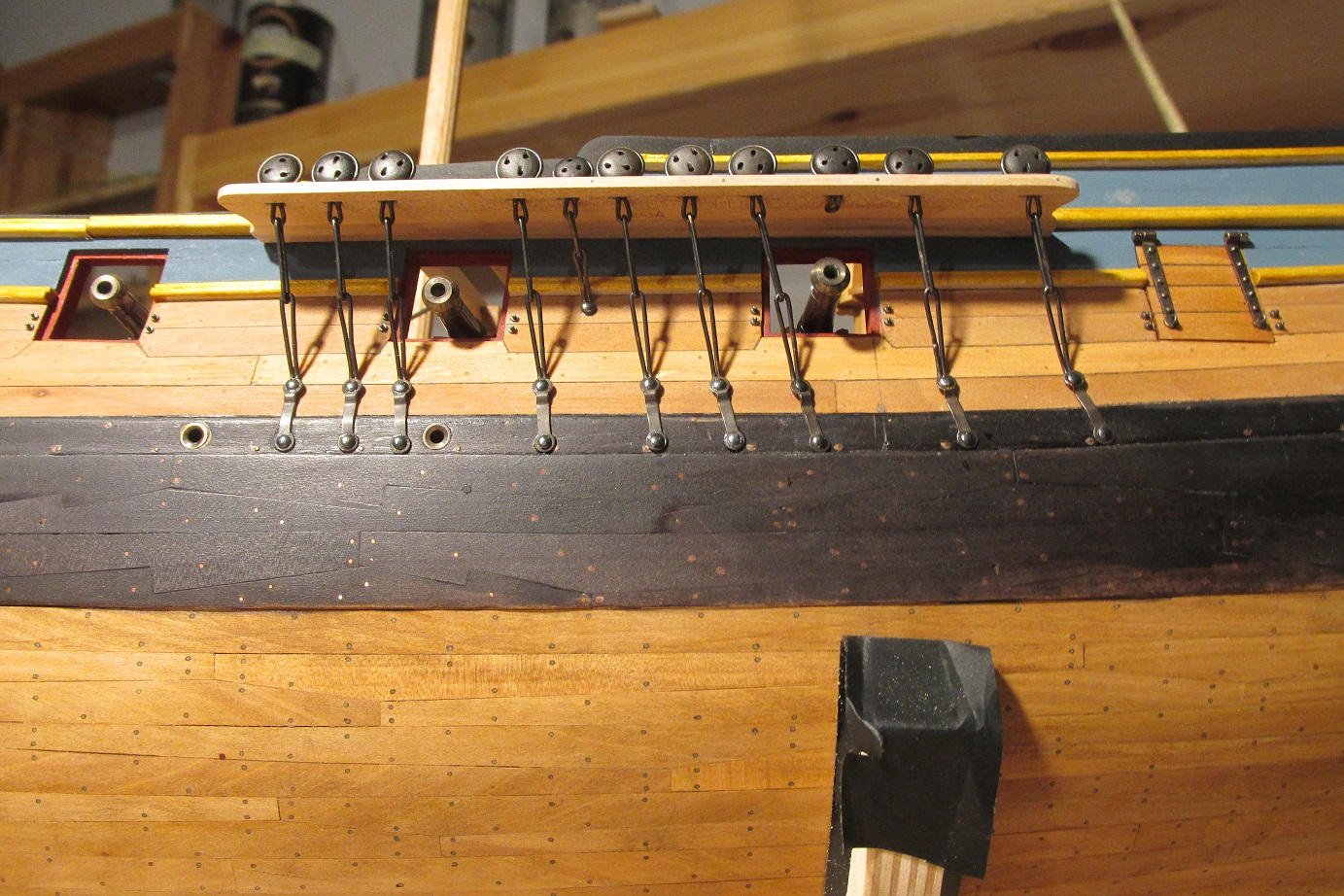

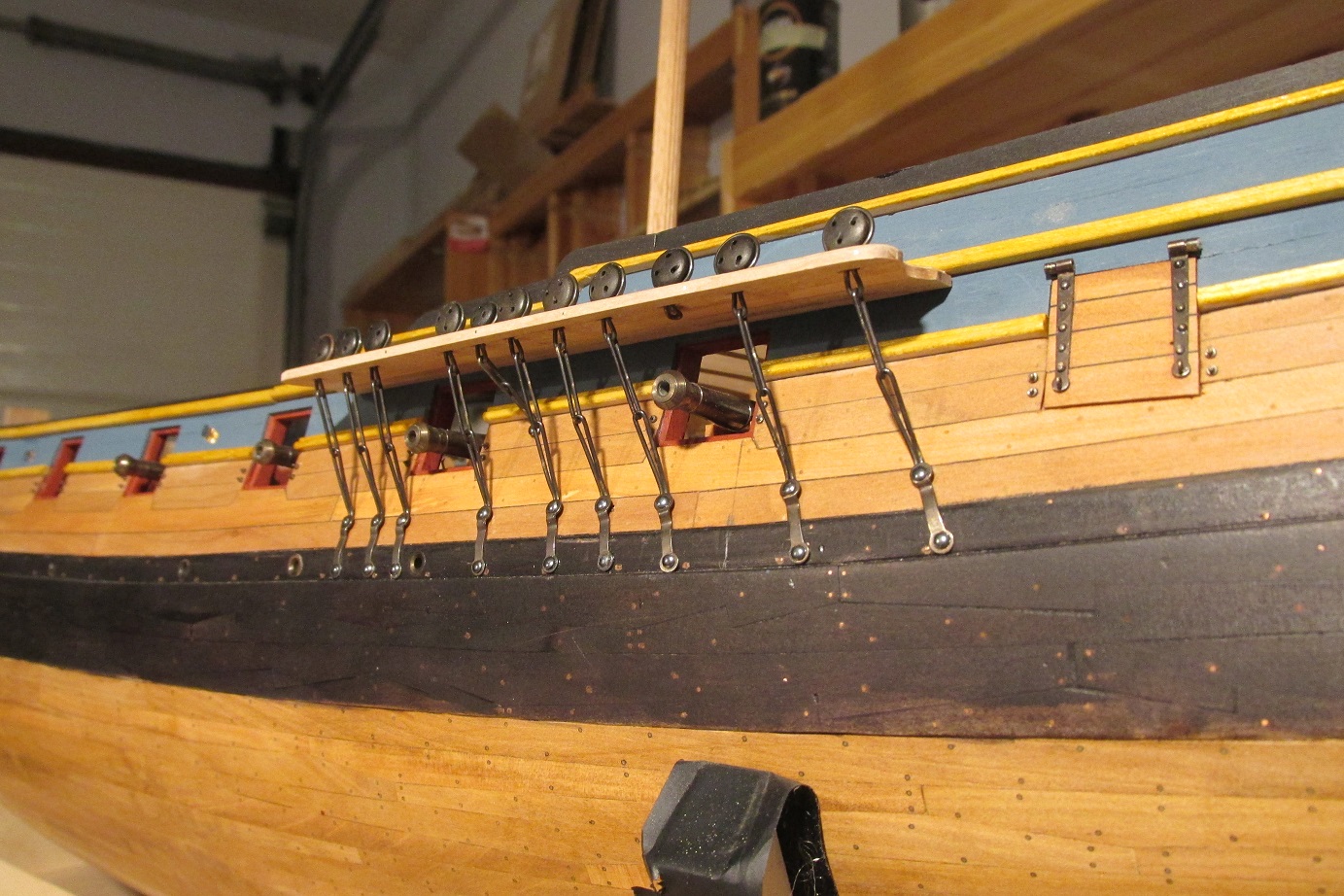

Ostatnio czasu jakby trochę mniej, ale budowa idzie cały czas do przodu.
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
Borek
Posty: 347
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Wroc\u0142aw","desc":"","lat":"","lng":""}

Re: kolejny HMS Enterprize - ralfee

Post autor: Borek »

Model prezentuje się znakomicie.
Czy nie będziesz robił malowideł na burtach ? Szkoda odpuszczać, bo to główna ozdoba kadłuba. Ja w Bellonie malowałem - zerknij do mojej relacji. Moim zdaniem efekt jest zadowalający. Trochę łyso bez ozdób.
Pozdrawiam serdecznie Piotr
