Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Radek, tak, używam drukarki żywicznej, która naświetla ustaloną grubość warstwy światłem UV. Ja ustawiam warstwę na 0,1 mm, drukowanie trwa dłużej, ale na wydruku warstwy są w zasadzie niewidoczne.

Oczywiście największym wyzwaniem dla mnie jest przygotowanie modelu. Jest kilka programów, które do tego służą. Programy te charakteryzują się tym, że mają mnóstwo narzędzi, to znaczy te same efekty możesz uzyskać różnymi sposobami. To takie przestrzenne malowanie, gdzie używasz odpowiednich pędzli. Możesz nimi nanosić materiał na model, wycinać, maskować i wiele, wiele innych. Ja również wykorzystuję ściągnięte z netu modele, i wykorzystuję ich elementy. W przypadku lwa galionowego musiałem model wykonać sam od podstaw. Potem trzeba wyeksportować model do pliku STL, otworzyć taki plik w programie wykonującym slicing, czyli cięcie modelu na warstwy, skalowanie, dodawanie supportów, dodawania podstawy. Plik zapamiętany z tego programu jest już plikiem, który uruchamia się w drukarce. Wkładasz pendrive do drukarki, wlewasz żywicę i uruchamiasz. Po 6-8 godzinach masz wydruk. Po wydrukowaniu, wkładam wydruk do urządzenia, które płucze model z nieutwardzonej żywicy w której jest zanurzany. Potem odcinam supporty, wkładam model do tego samego urządzenia na obrotową platformę i naświetlam światłem UV przez kilka minut, aby model ostatecznie utwardził się.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
sferoida
Posty: 156
Rejestracja: 13 lut 2018, 20:27

Re: kolejny HMS Enterprize - ralfee

Post autor: sferoida »

Dzięki za odpowiedź
ralfee3 pisze: 10 paź 2023, 07:28 [...] Jest kilka programów, które do tego służą. [...]
Coś godnego polecenia?
pozdrawiam Radek
Awatar użytkownika
futaba
Posty: 111
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"","desc":"","lat":"","lng":""}
Kontakt:

Re: kolejny HMS Enterprize - ralfee

Post autor: futaba »

Ja do projektowania 3D używam bezpłatnej wersji Fusion 360, ale do takich figurek galionowych to raczej nie nadaje się. Do takich figurek dużo lepszy byłby ZBRUSH, ale sporo kosztuje i nie wiem czy jest wersja bezpłatna. Tu masz przykład, jak człowiek projektuje elementy do dioramy w Zbrush
Pozdrawiam
Grzegorz Jermołaj
Pływające i latające RC.
Awatar użytkownika
Zdzisław
Posty: 23
Rejestracja: 16 lut 2015, 11:49

Re: kolejny HMS Enterprize - ralfee

Post autor: Zdzisław »

Rafałku jesteś artystą. Muszę Cię kiedyś odwiedzić, żeby na żywo zobaczyć te twoje cudeńka.
Pozdrawiam Zdzisław
Awatar użytkownika
ralfee3
Posty: 161
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Dzięki Zdzisiek.

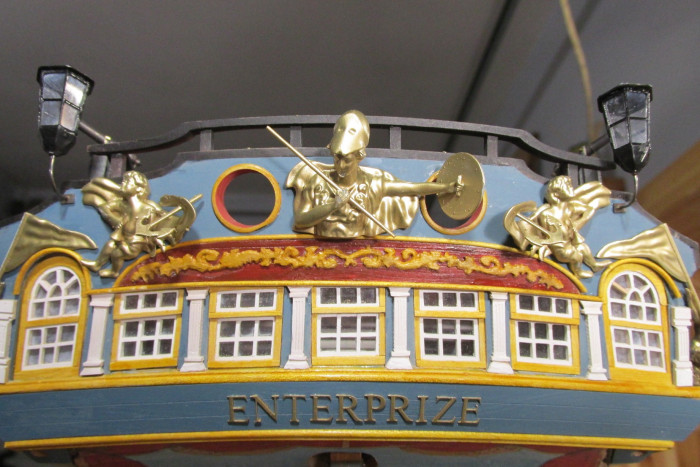

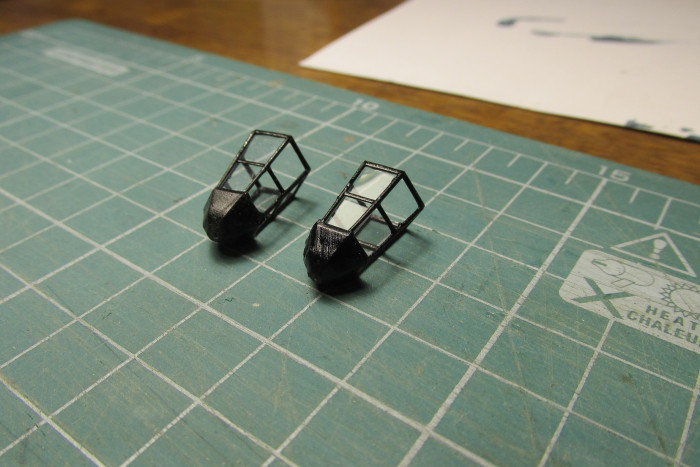

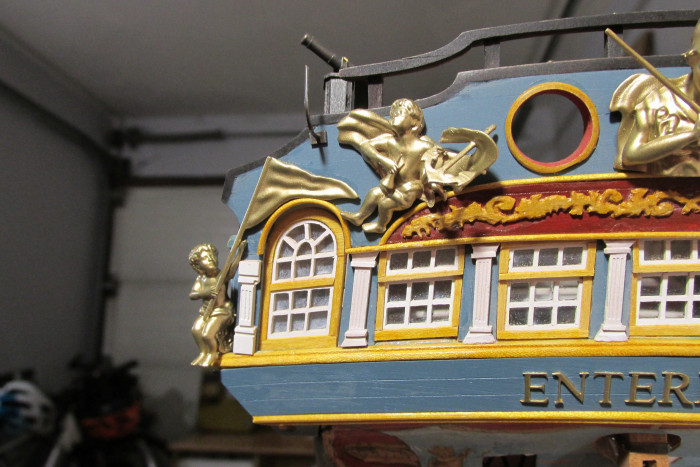

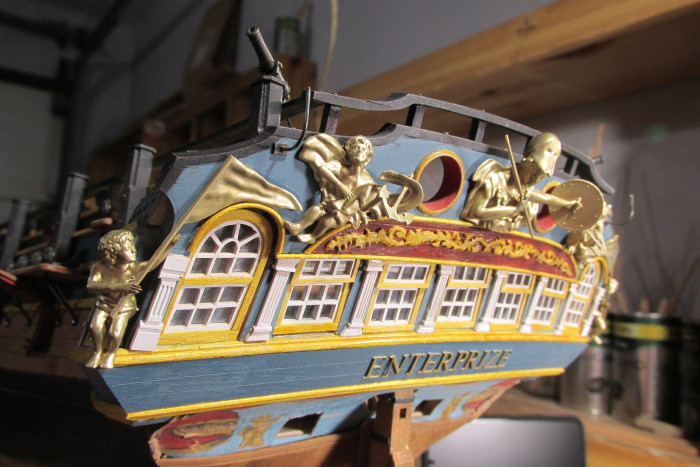

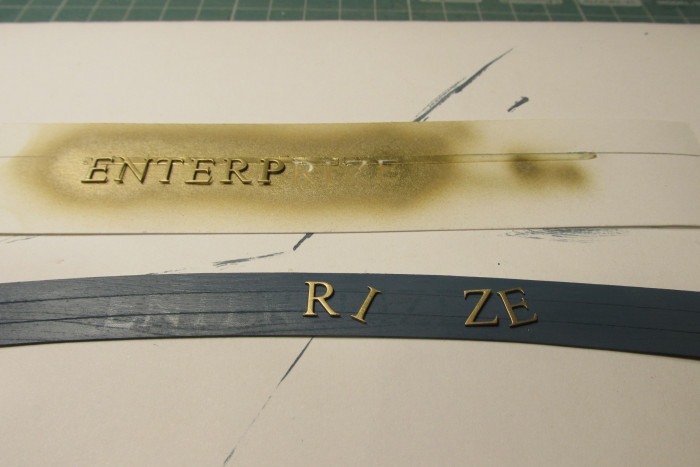

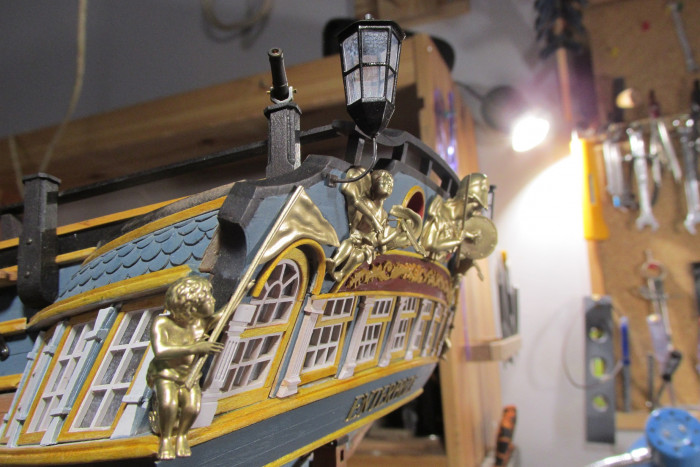

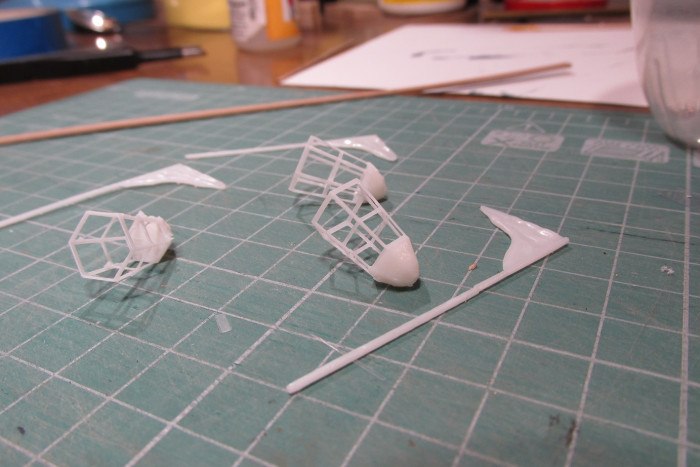

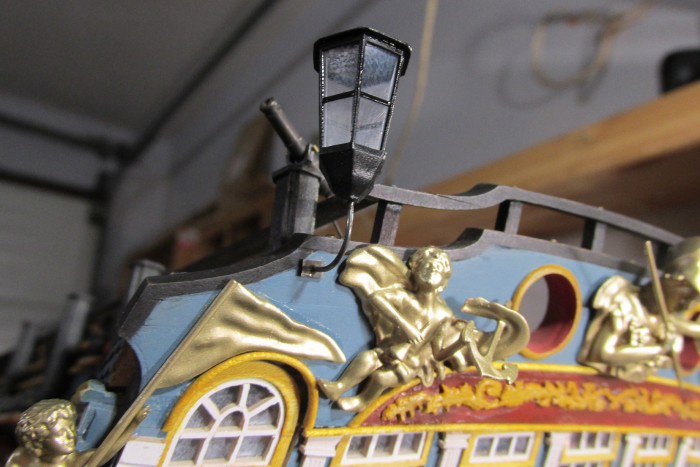

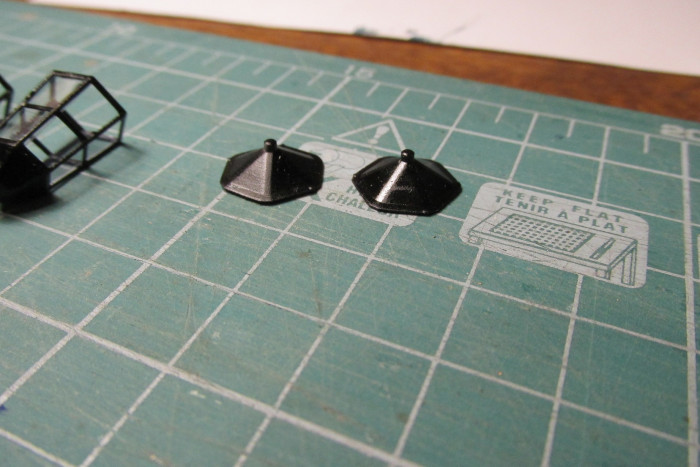

Skończyłem rzeźby na rufie, dziś malowałem ostatnie elementy i montowałem latarnie.
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
TomekA
Posty: 441
Rejestracja: 03 paź 2011, 04:04

Re: kolejny HMS Enterprize - ralfee

Post autor: TomekA »

Holy cow! Wpedzasz mnie w kompleksy tymi swoimi dekoracjami!!! :o
A skad wytrzasnales takie wspaniale rzezby na rufe, jesli mozna spytac?
Awatar użytkownika
ralfee3
Posty: 161
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Tomek,

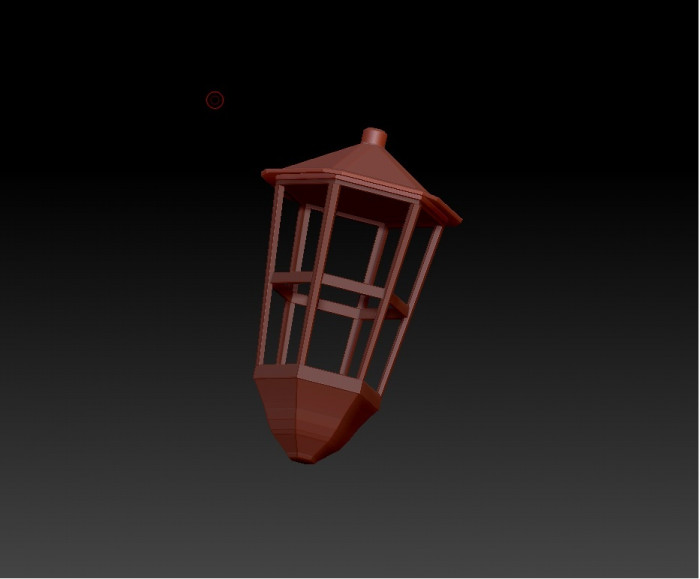

Wszystkie rzeźby i latarnie również, wykonałem w programie graficznym 3D. Odpowiadając przy okazji Radkowi, używam programu ZBRUSH. Można kupić ograniczoną wersję tego programu ZBRUSH CORE, która kosztuje o wiele mniej niż pełna wersja.
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
ralfee3
Posty: 161
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

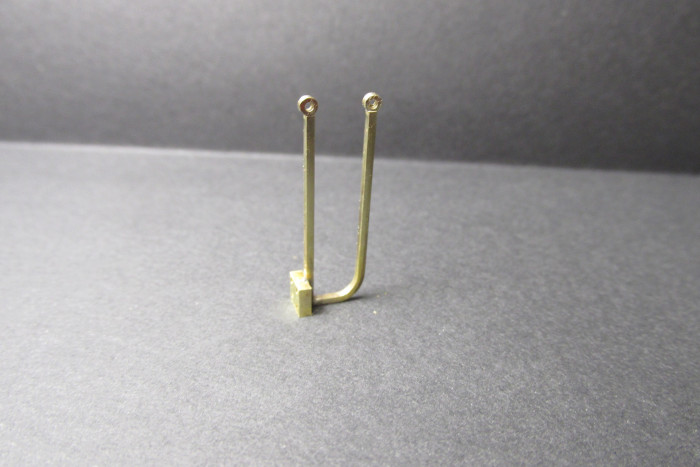

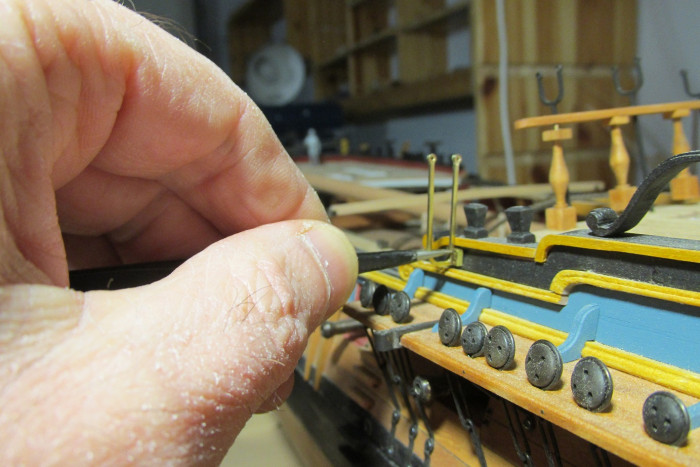

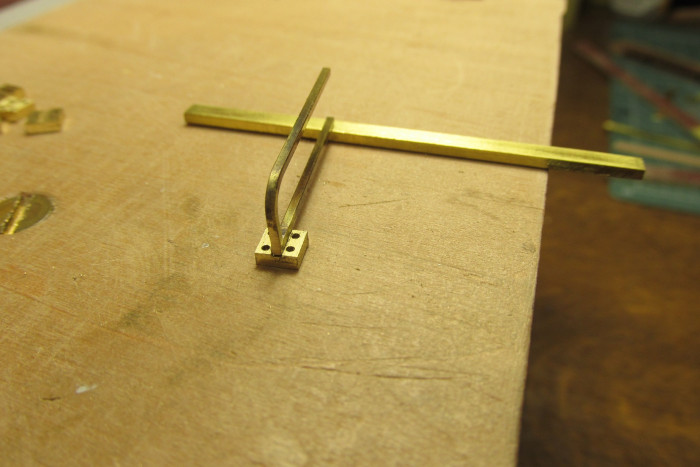

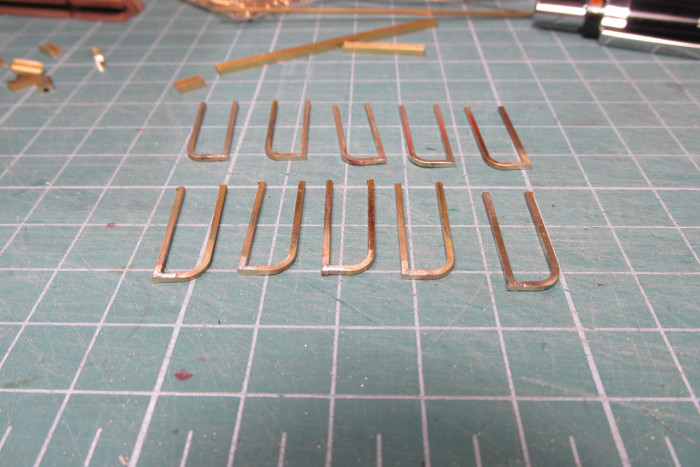

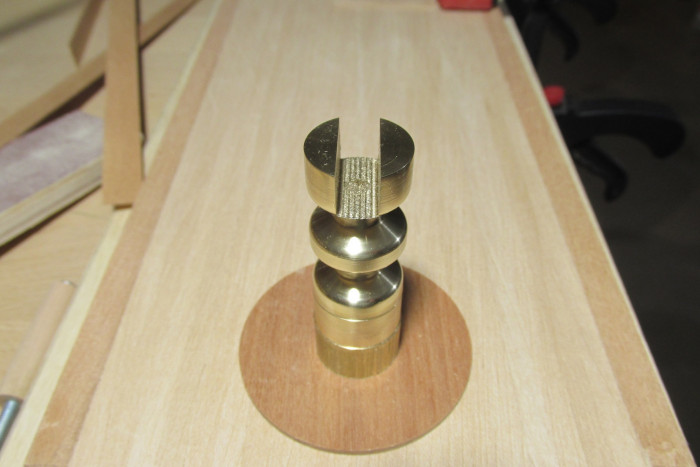

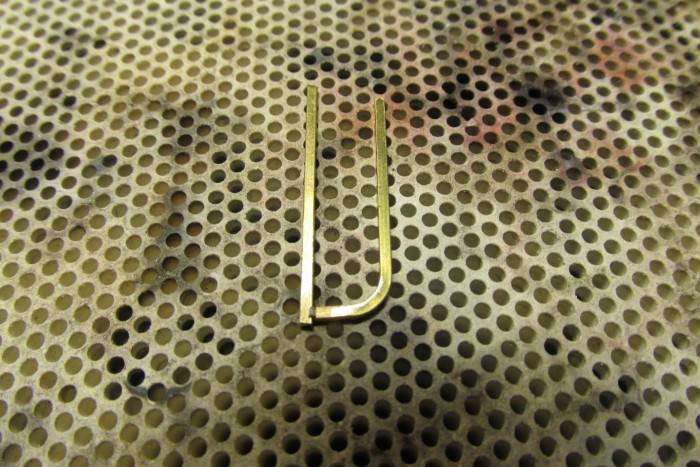

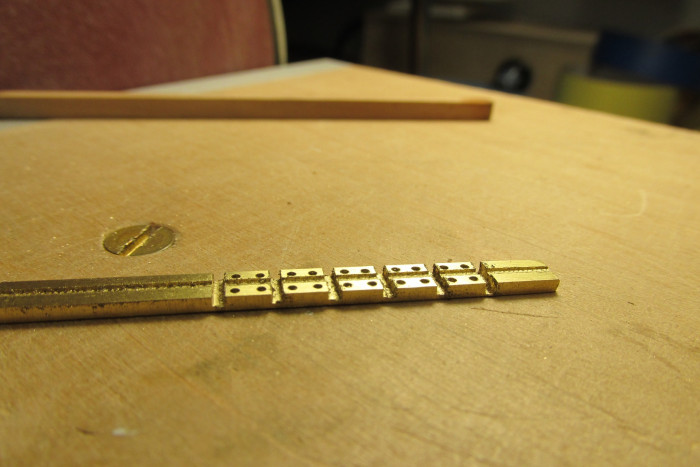

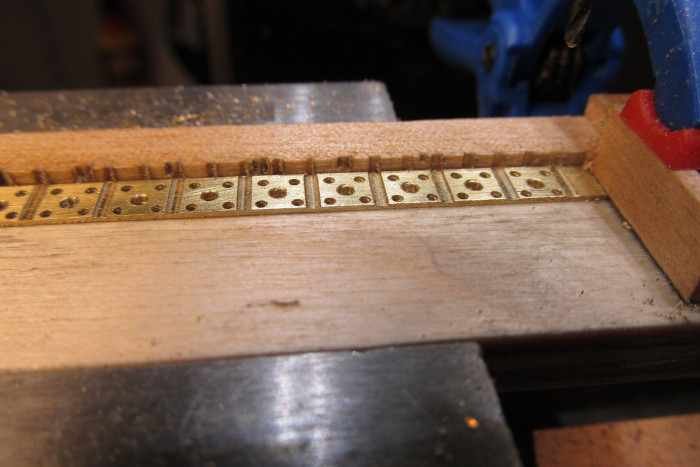

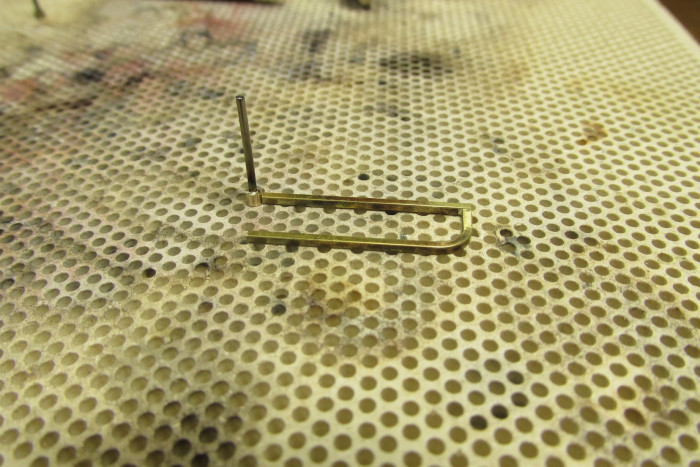

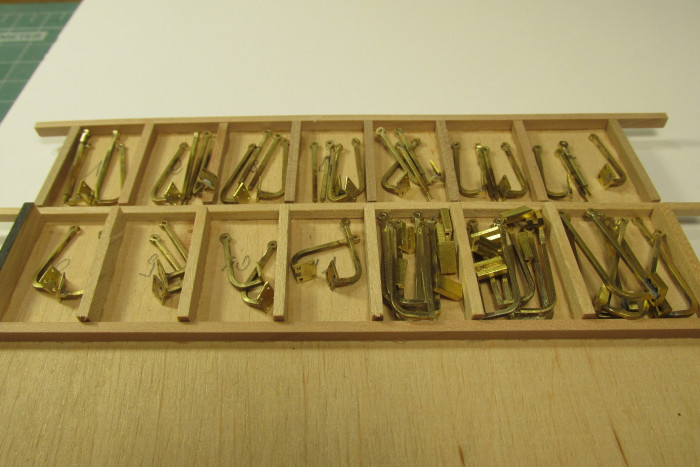

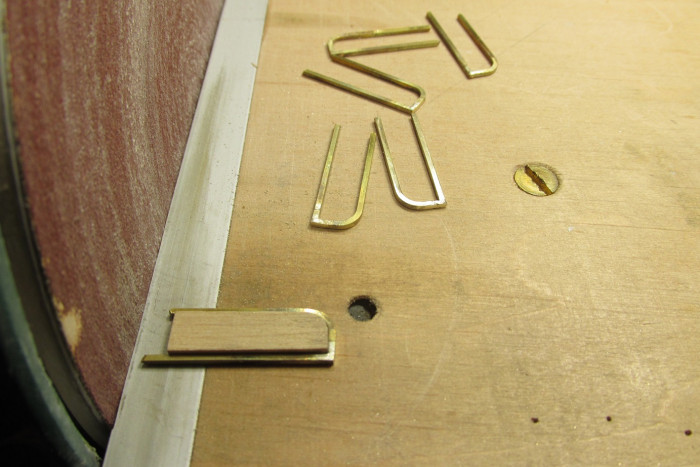

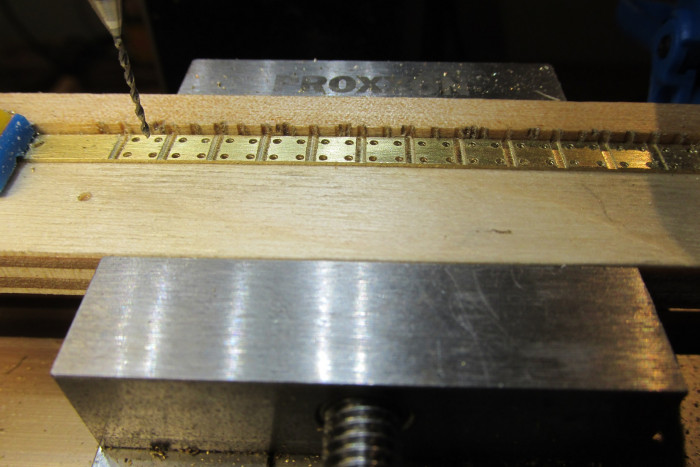

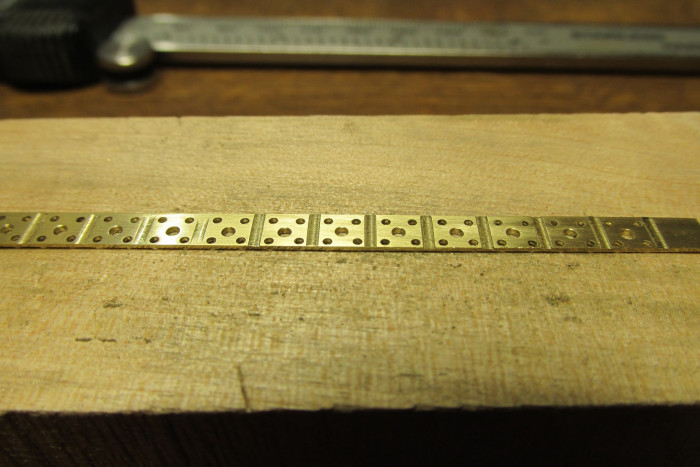

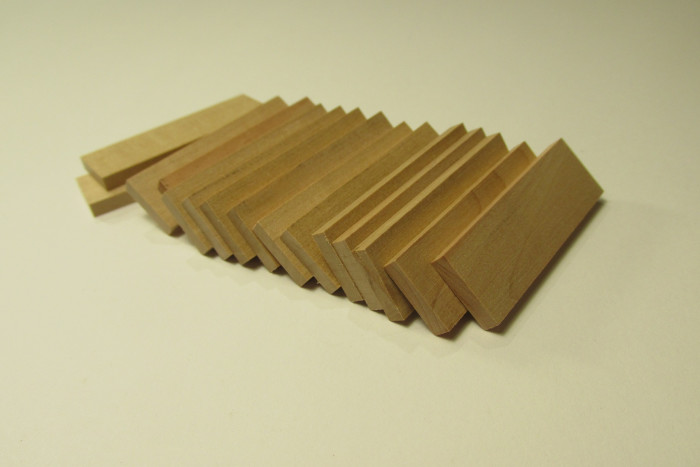

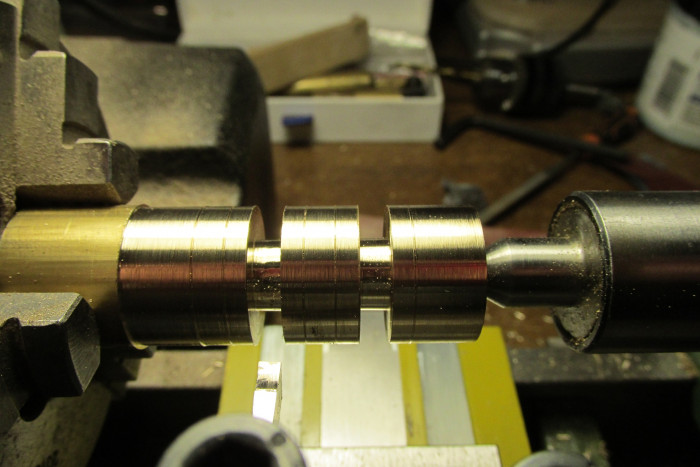

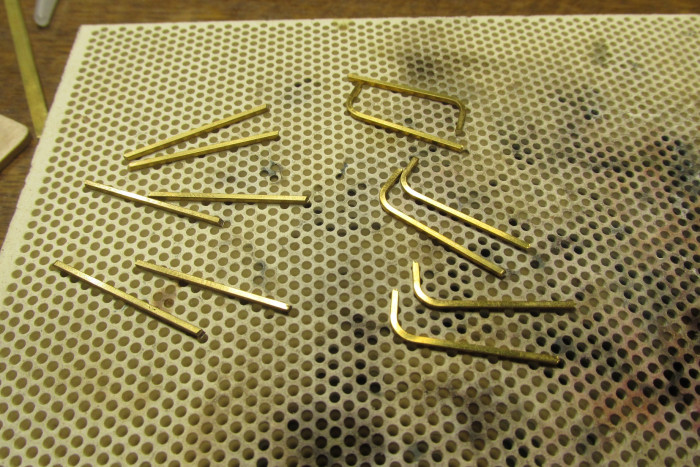

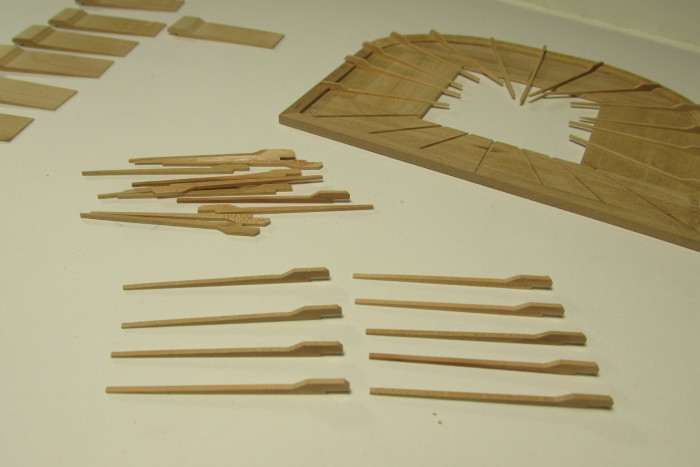

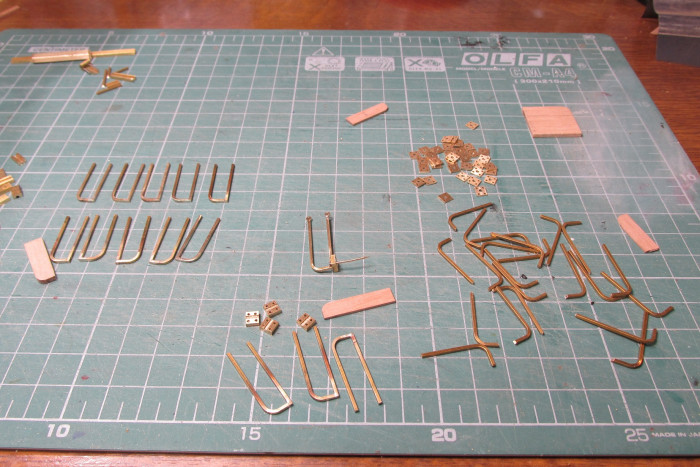

Po ozdobach na rufie, zabrałem się za słupki lin relingowych. Zostanie mi wtedy, podstawka, gruntowne czyszczenie modelu, montaż wszystkich elementów (a nazbierało się trochę) i kolejny etap maszty.
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
ralfee3
Posty: 161
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

Cześć,

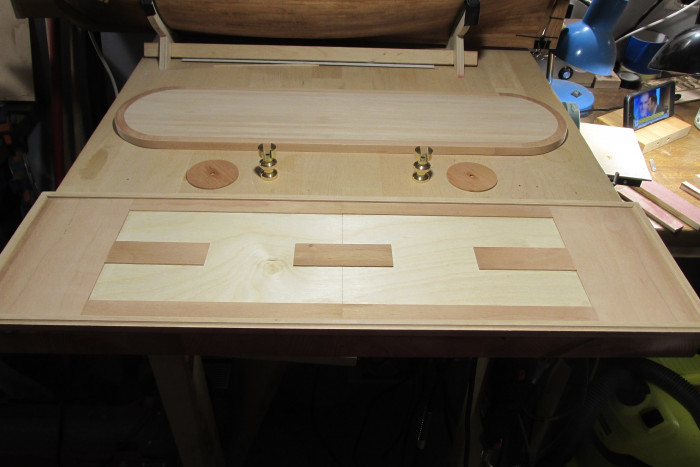

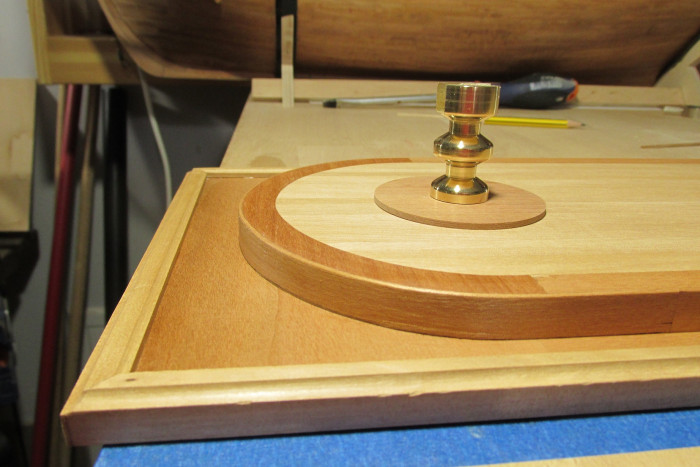

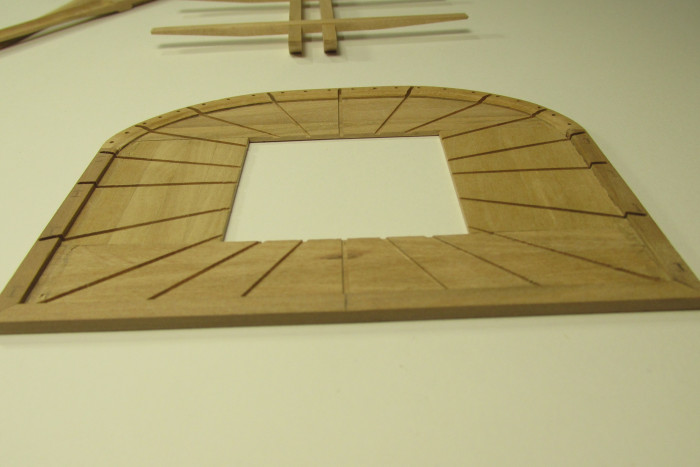

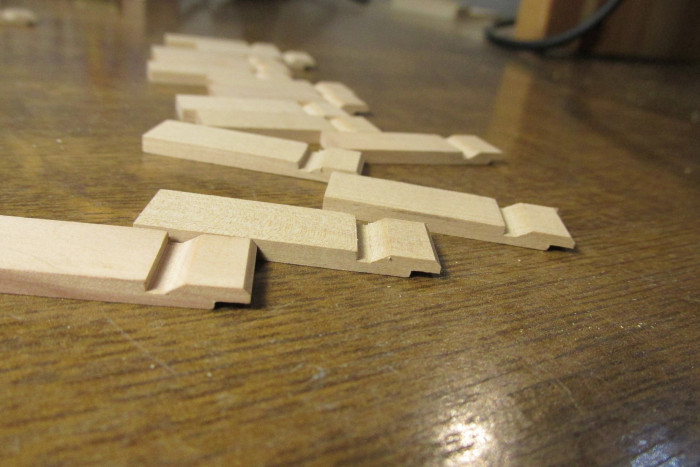

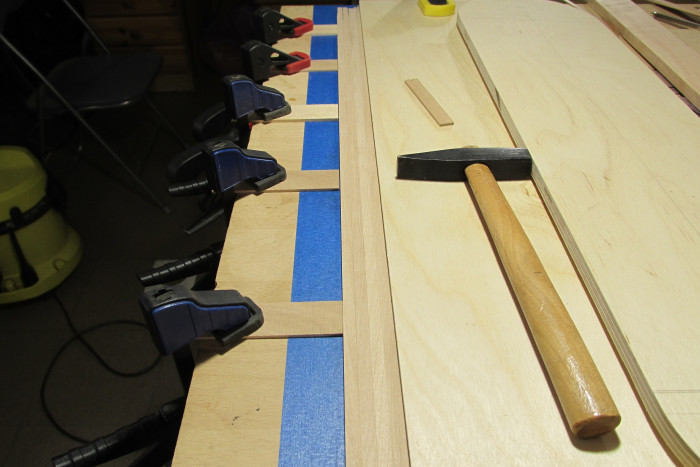

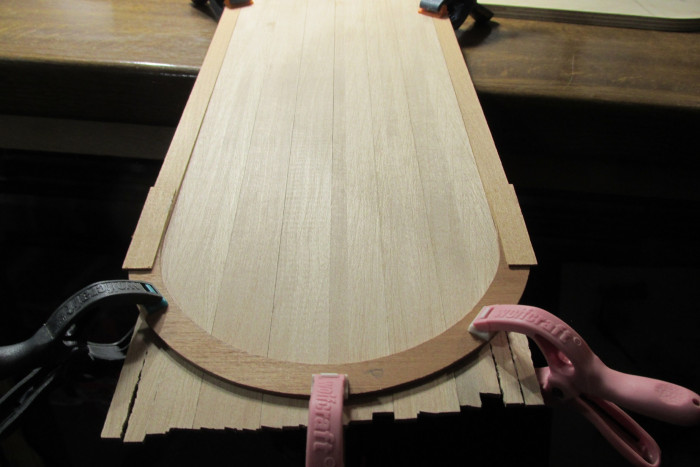

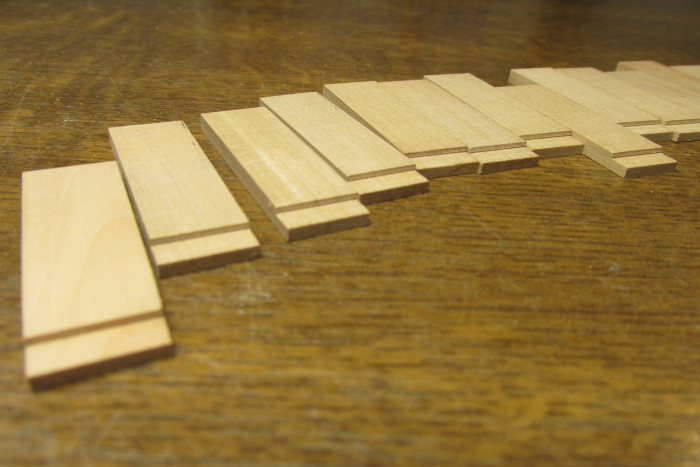

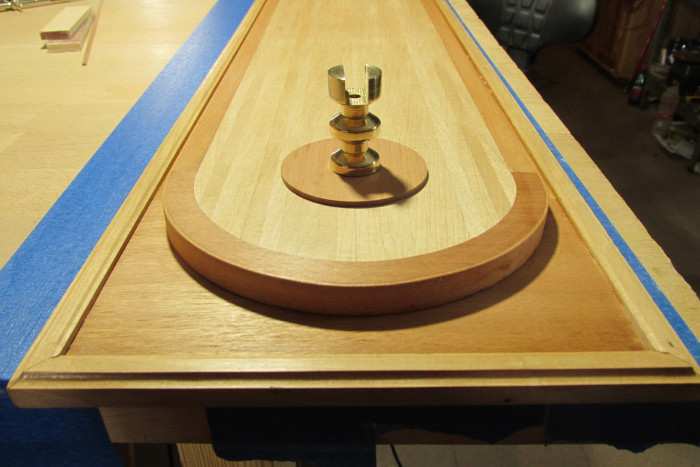

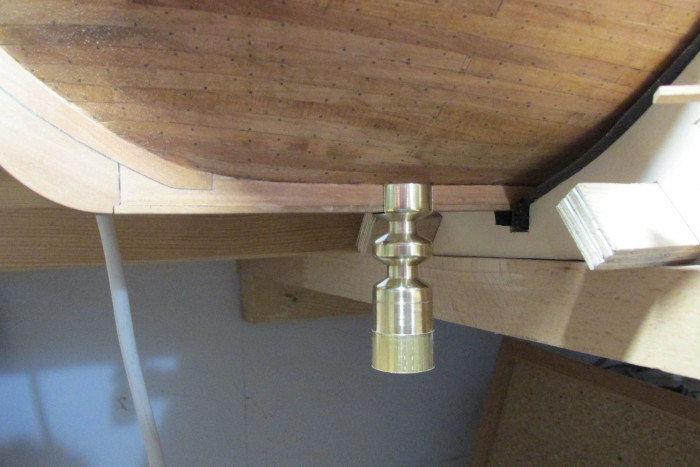

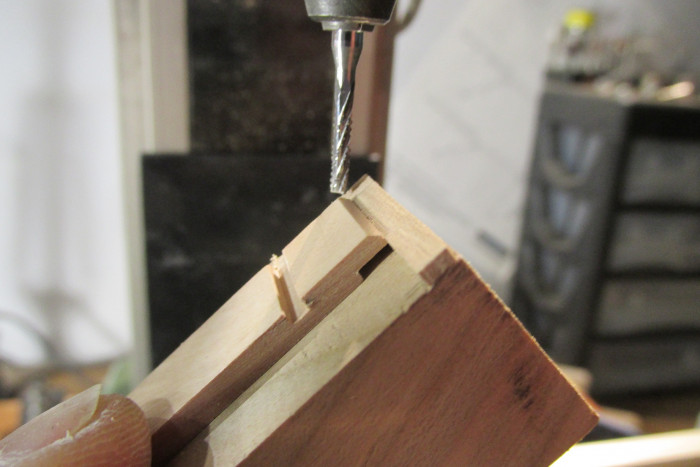

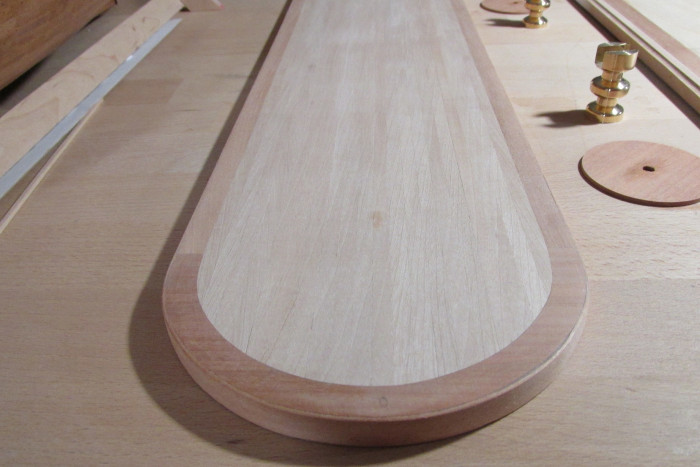

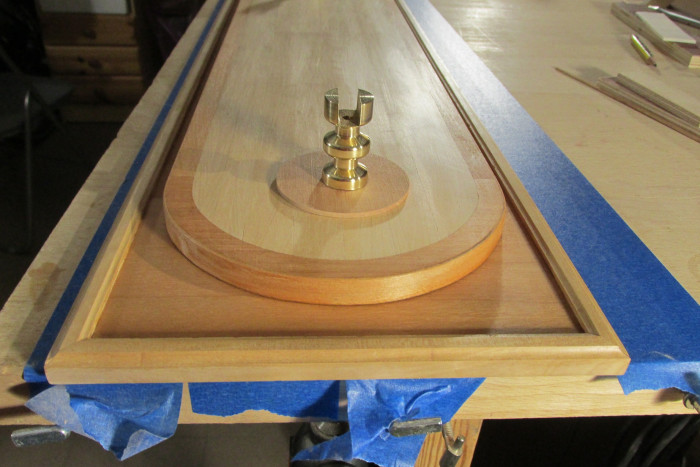

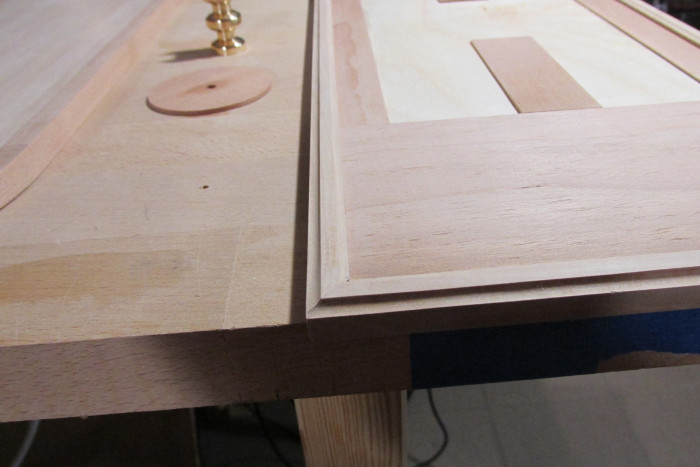

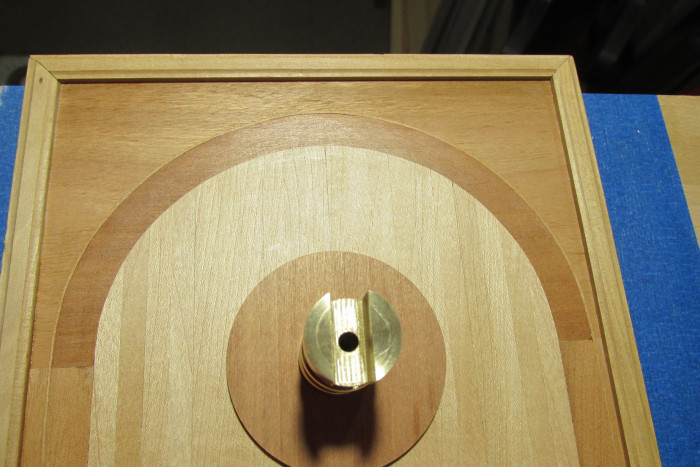

Ostatnie tygodnie spędziłem nad budową podstawki pod model. Użyte drewno to sklejka, klon, mahoń, grusza i czereśnia.
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Awatar użytkownika
ralfee3
Posty: 161
Rejestracja: 25 wrz 2017, 22:52

Re: kolejny HMS Enterprize - ralfee

Post autor: ralfee3 »

W modelarni dzieje się ostatnio sporo, ale jako że forum w temacie żaglowców podupada ostatnimi czasy, to staram się nie przeszkadzać w tym procesie :|

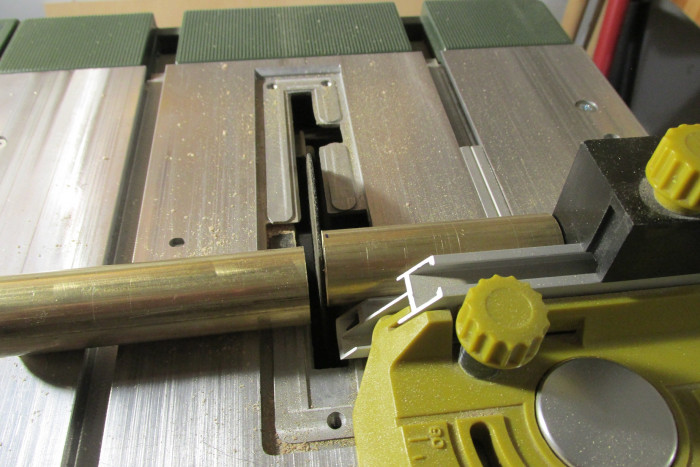

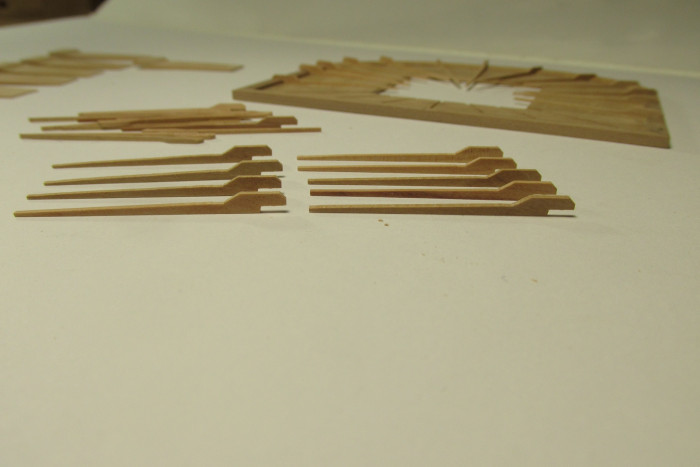

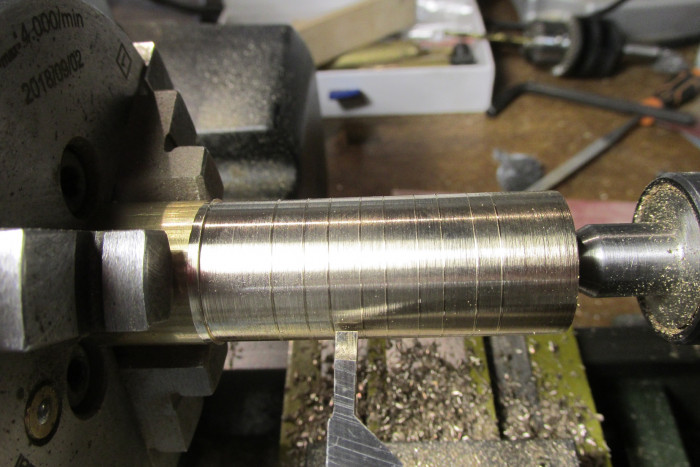

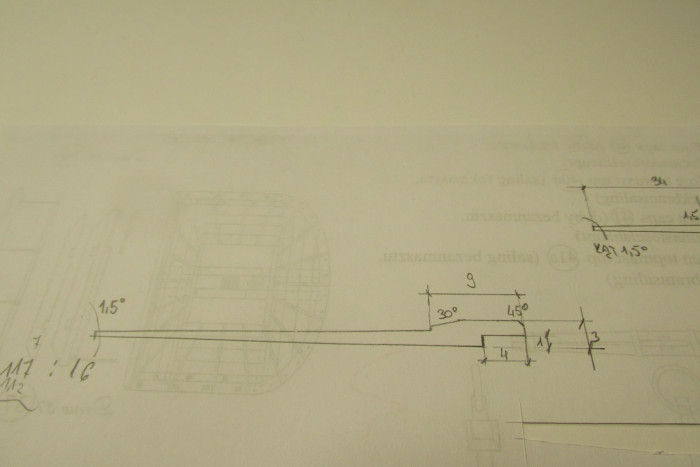

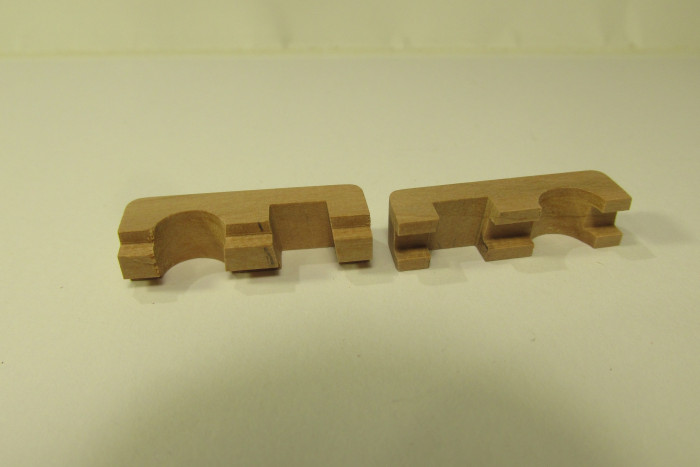

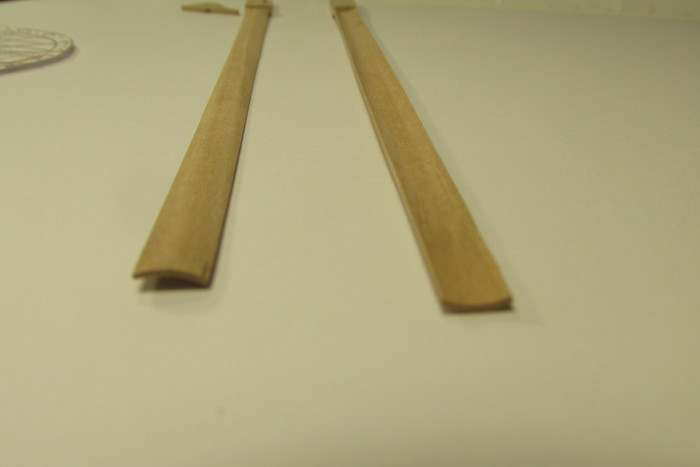

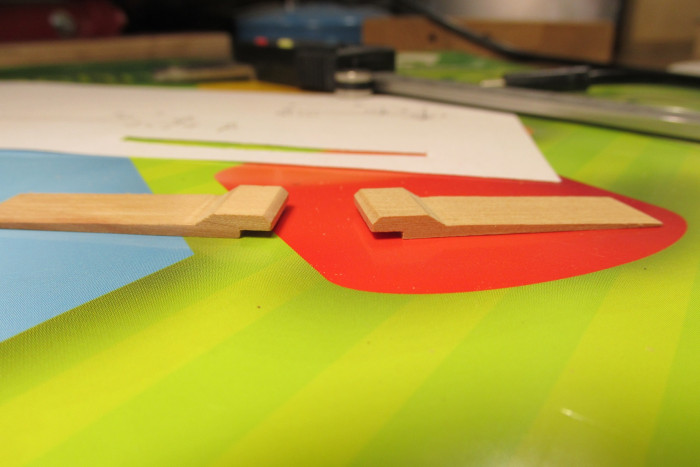

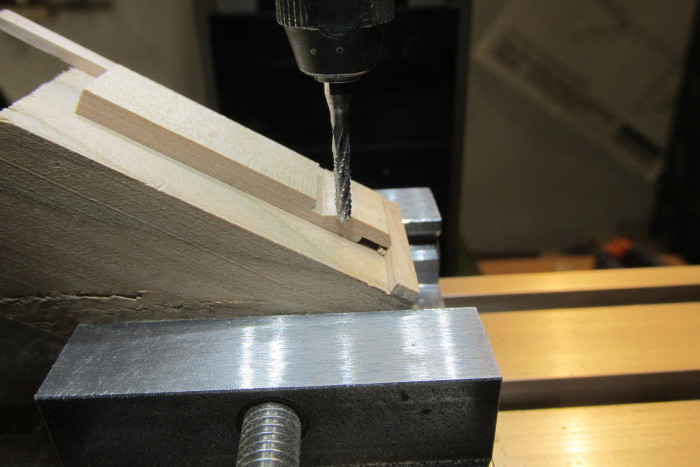

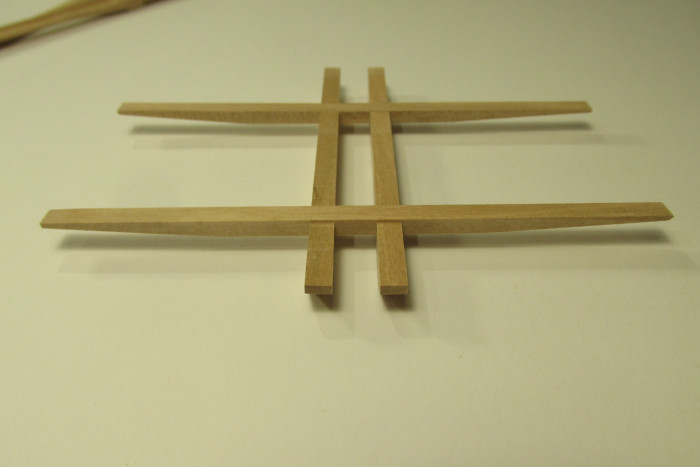

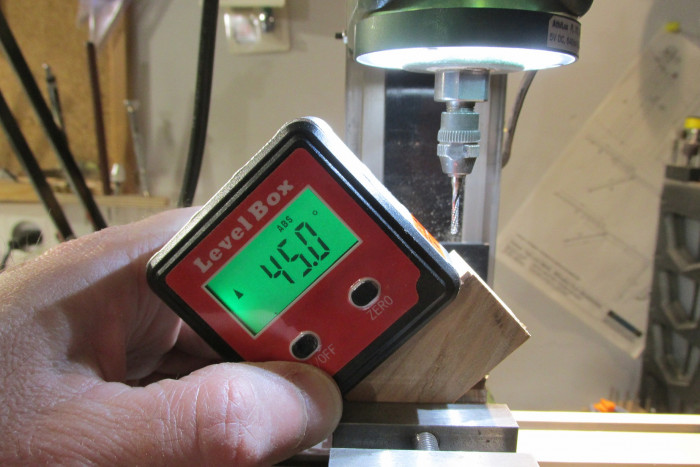

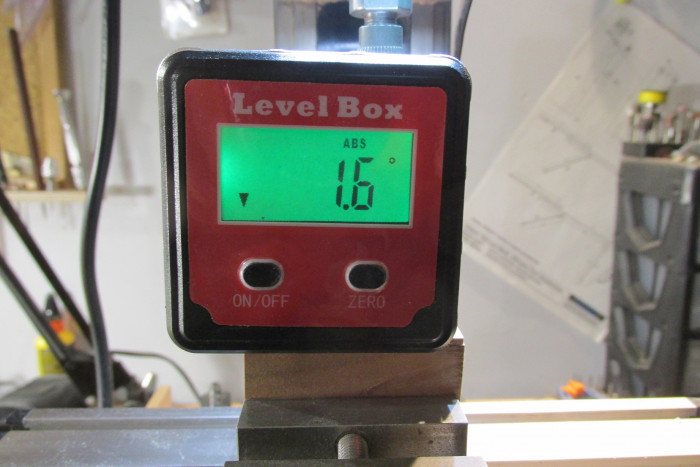

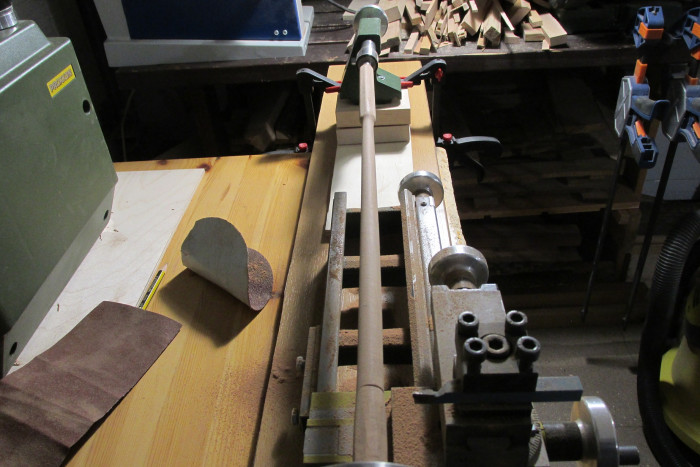

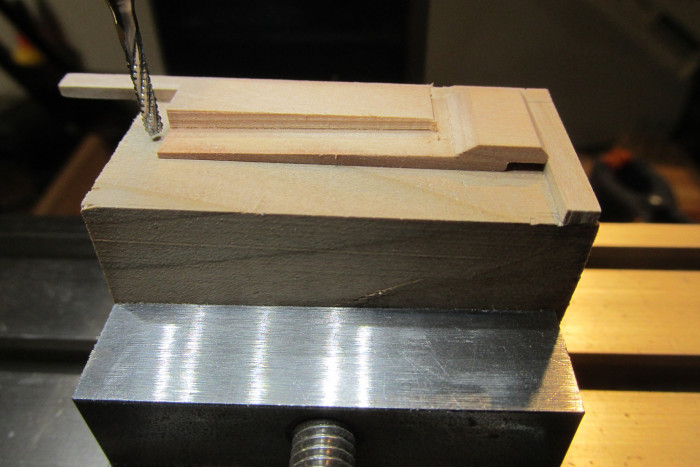

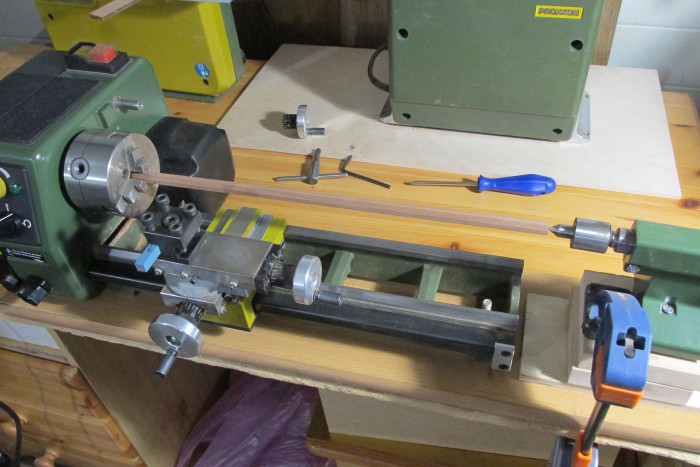

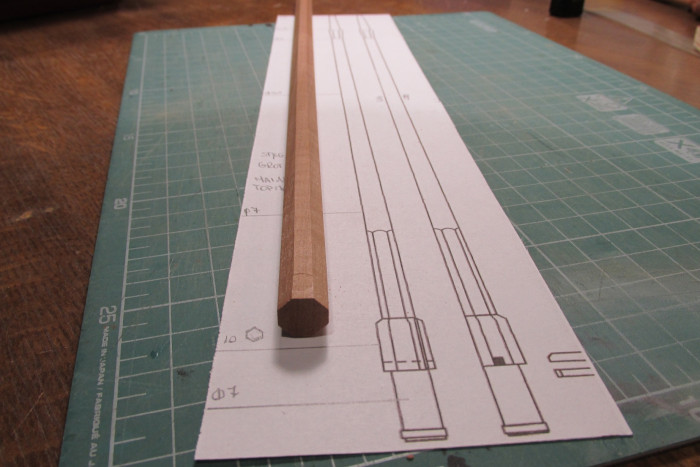

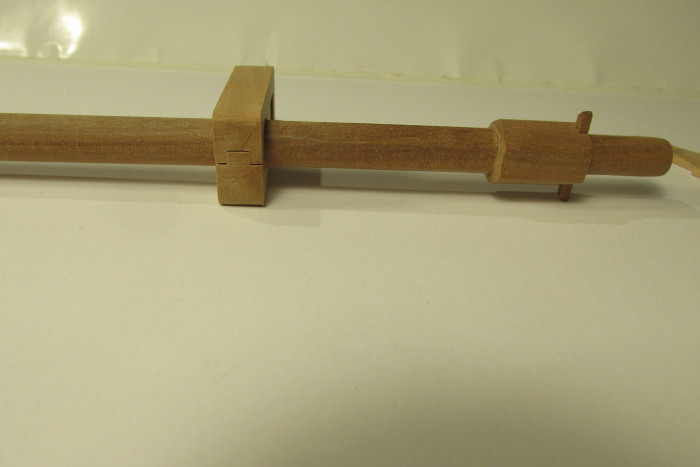

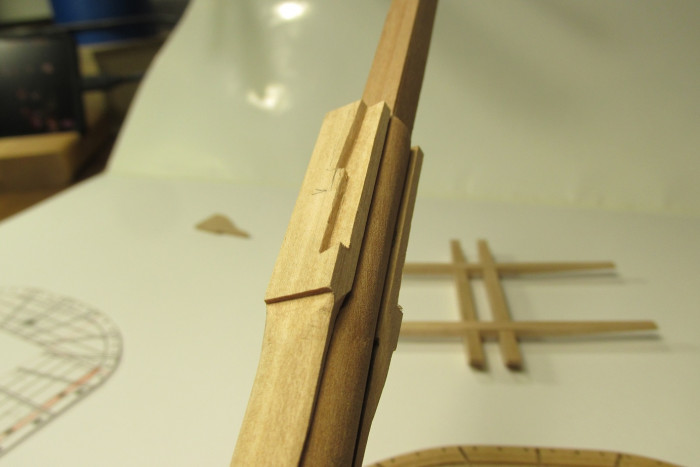

Zabrałem się za maszty.
Załączniki
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
