La Salamandre 1:50, czyli francuskie spojrzenie na moździeż.

[Siberian]

Budowa postępuje baaardzo wolno, tym nie mniej, parę istotnych szczegółów przybyło.

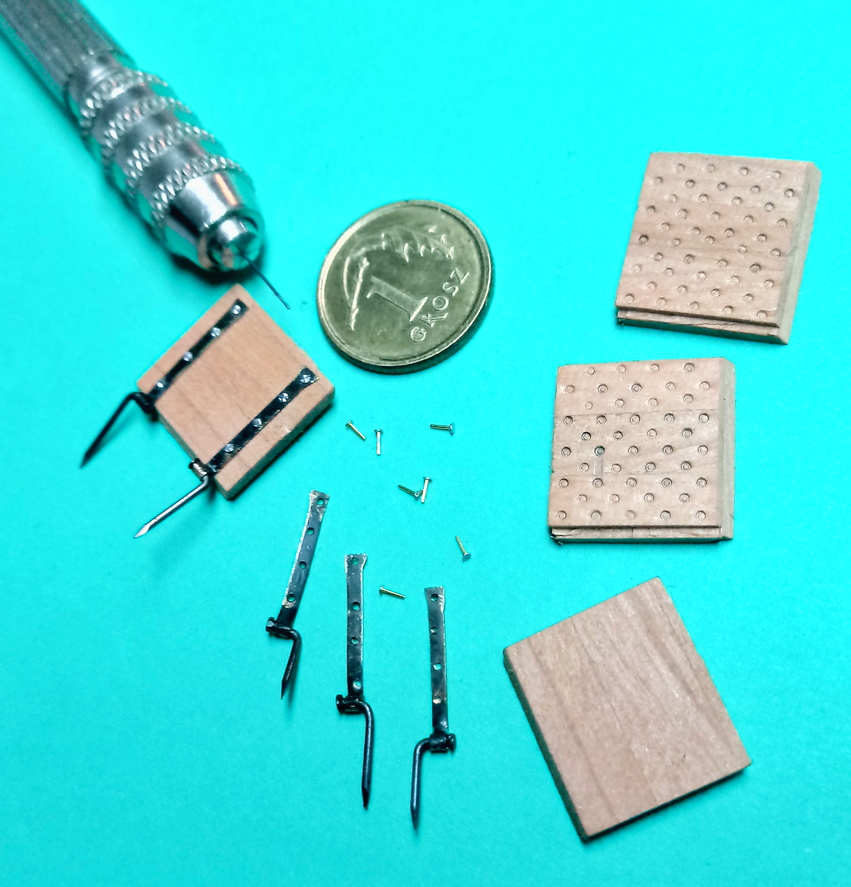

Tutaj klapy furt działowych. Zawiasy mocowane bez kleju, nitami z procesora. Średnica nita 0,3mm. Jeszcze z moim wzrokiem nie najgorzej, skoro nie potrzebowałem do tego żadnych szkieł, nie licząc naczynia na napój uspokajający .

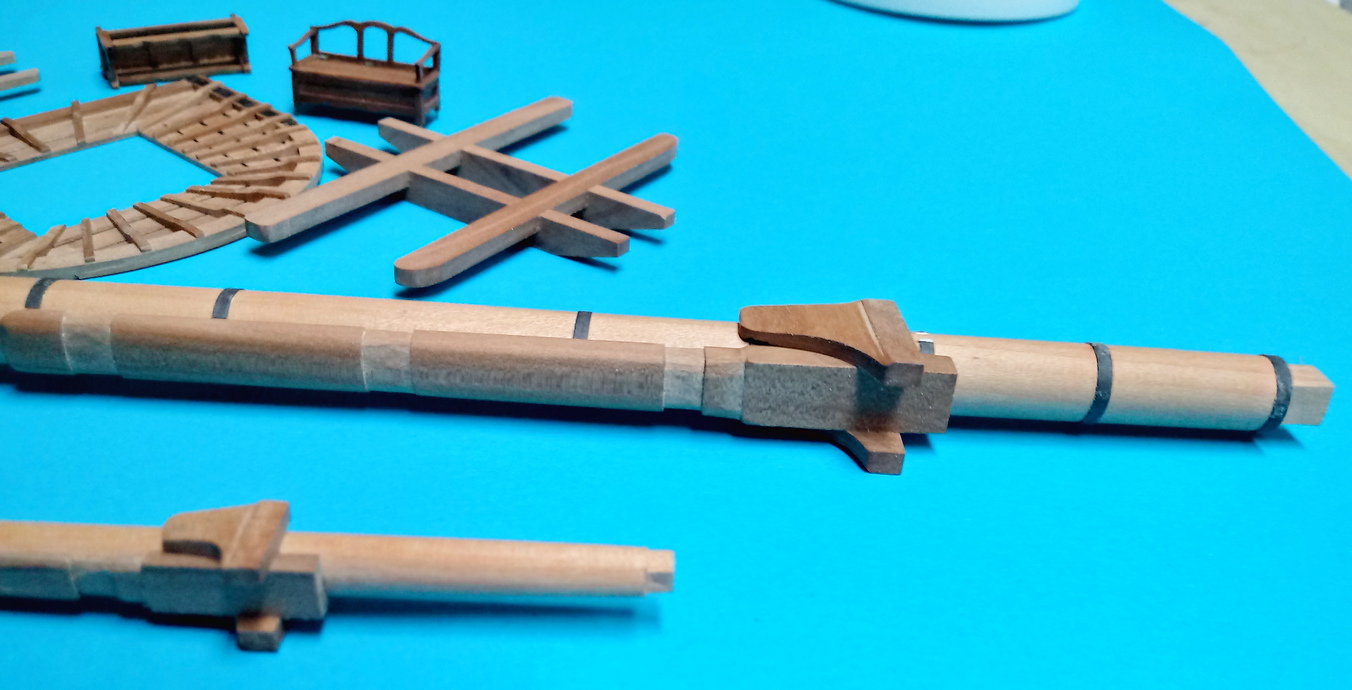

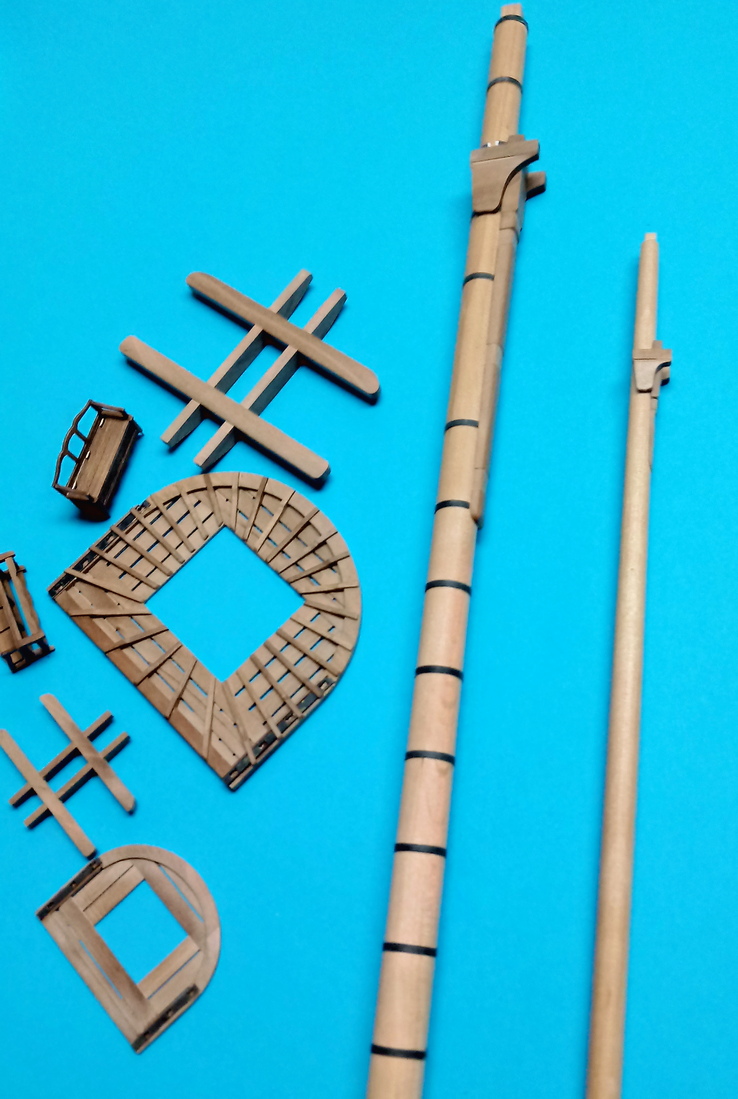

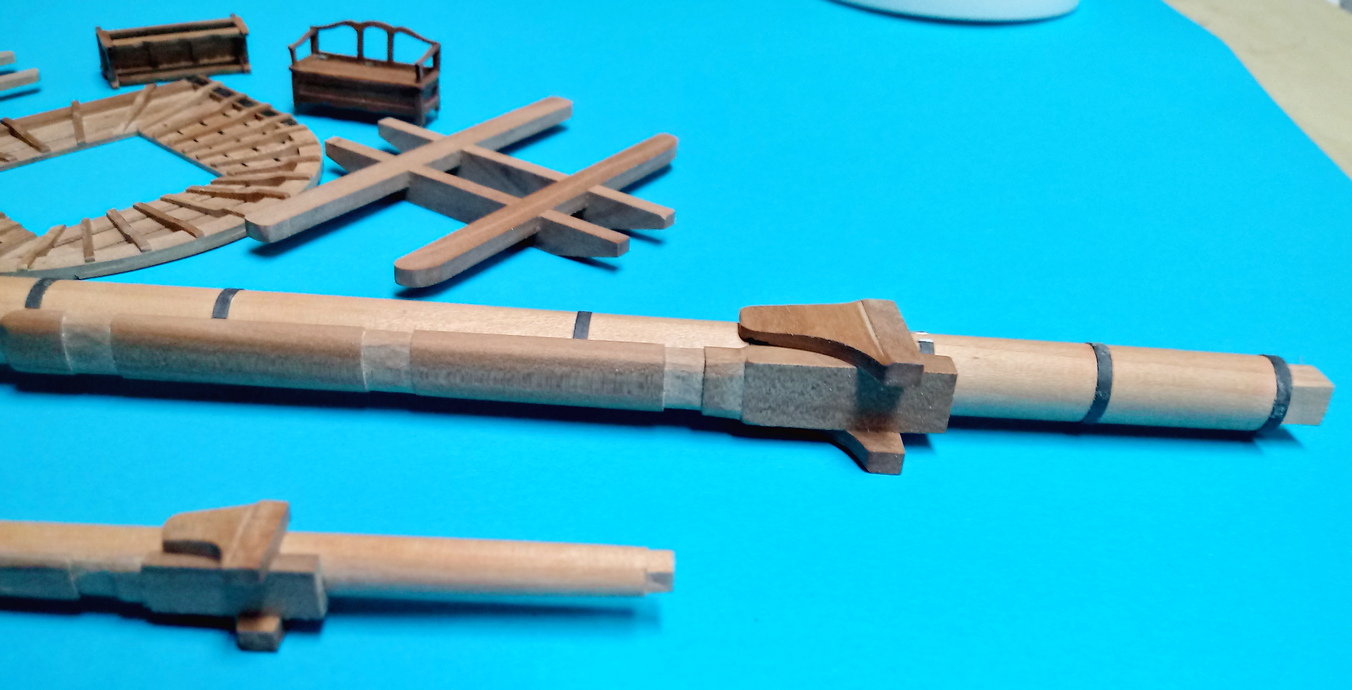

Z olchy wytoczyłem kolumny masztów, wszystkie inne detale z gruszy:

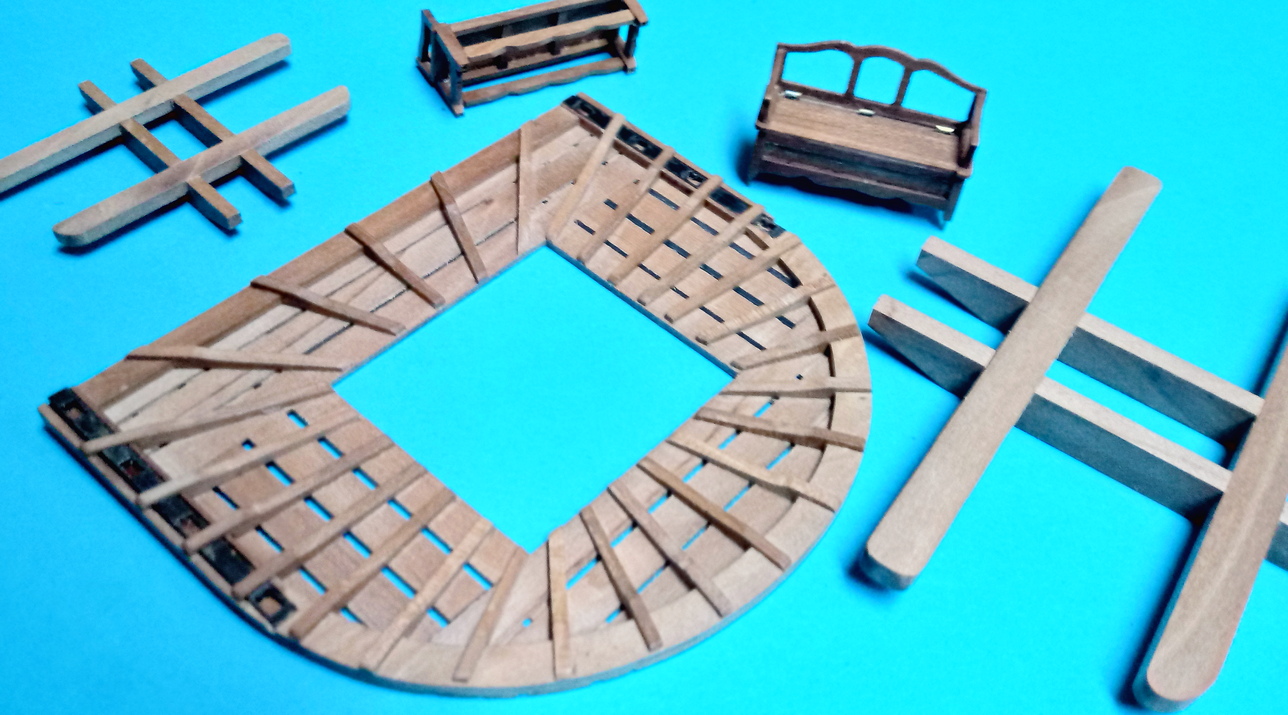

Platforma grotmarsa niemal gotowa:

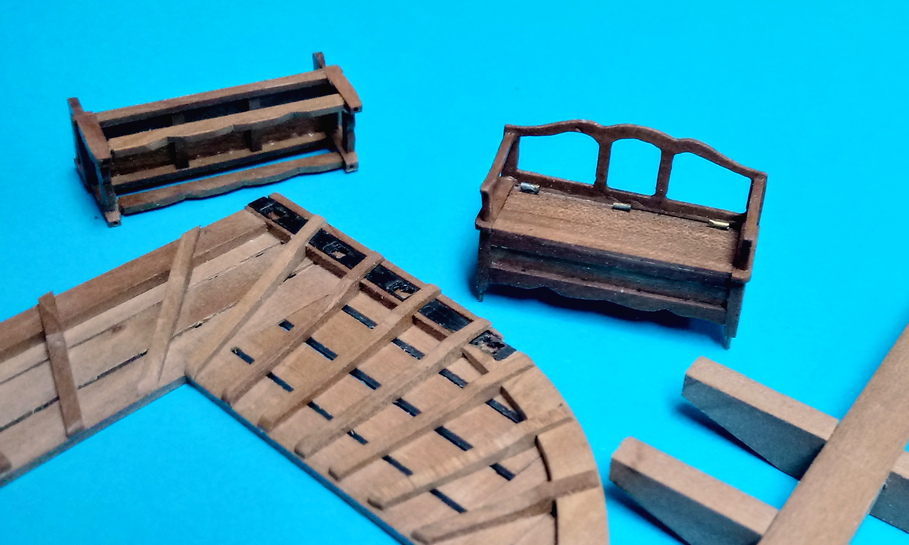

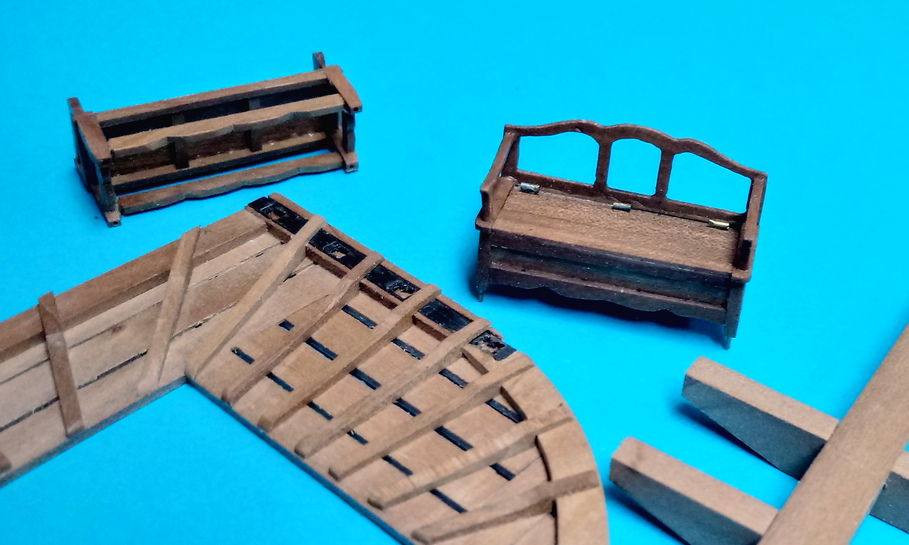

Zgodnie z sugestią Marlena i przy jego pomocy, wykonałem drugą ławkę pokładową, tym razem z ażurowym oparciem, zawiasami i skrzynią pod siedziskiem:

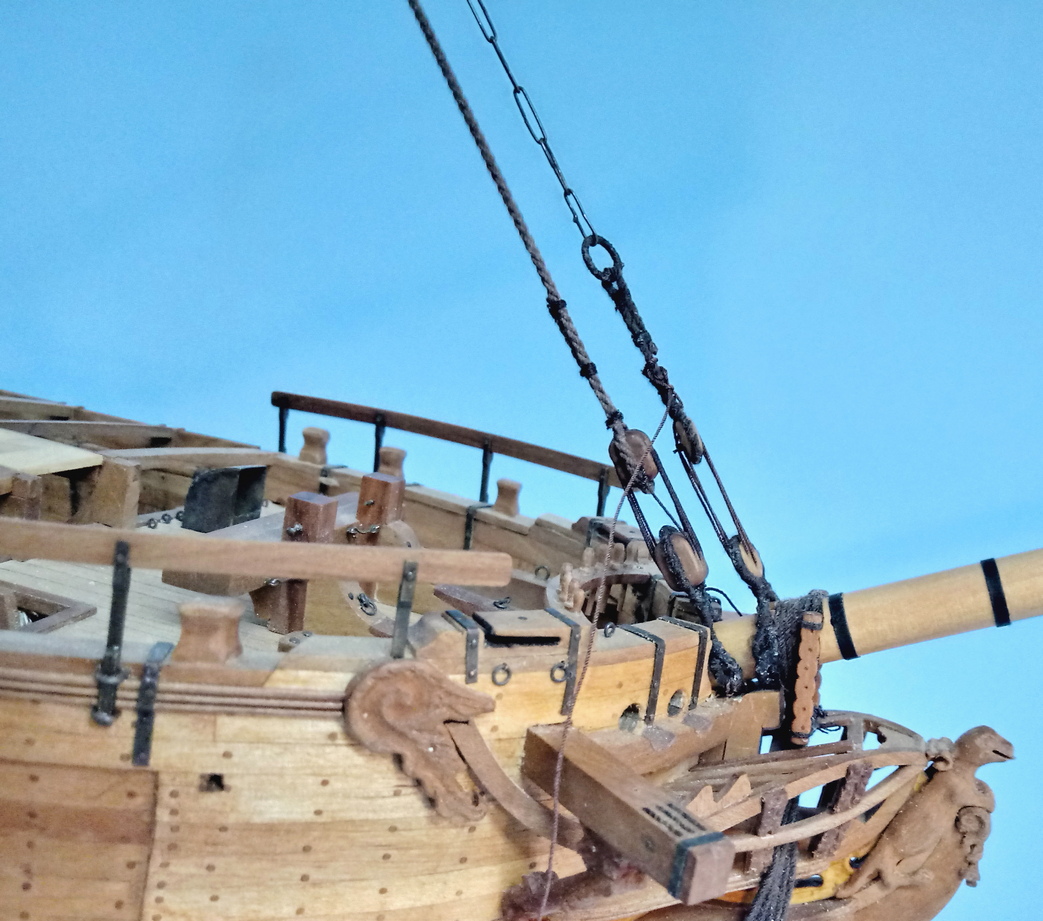

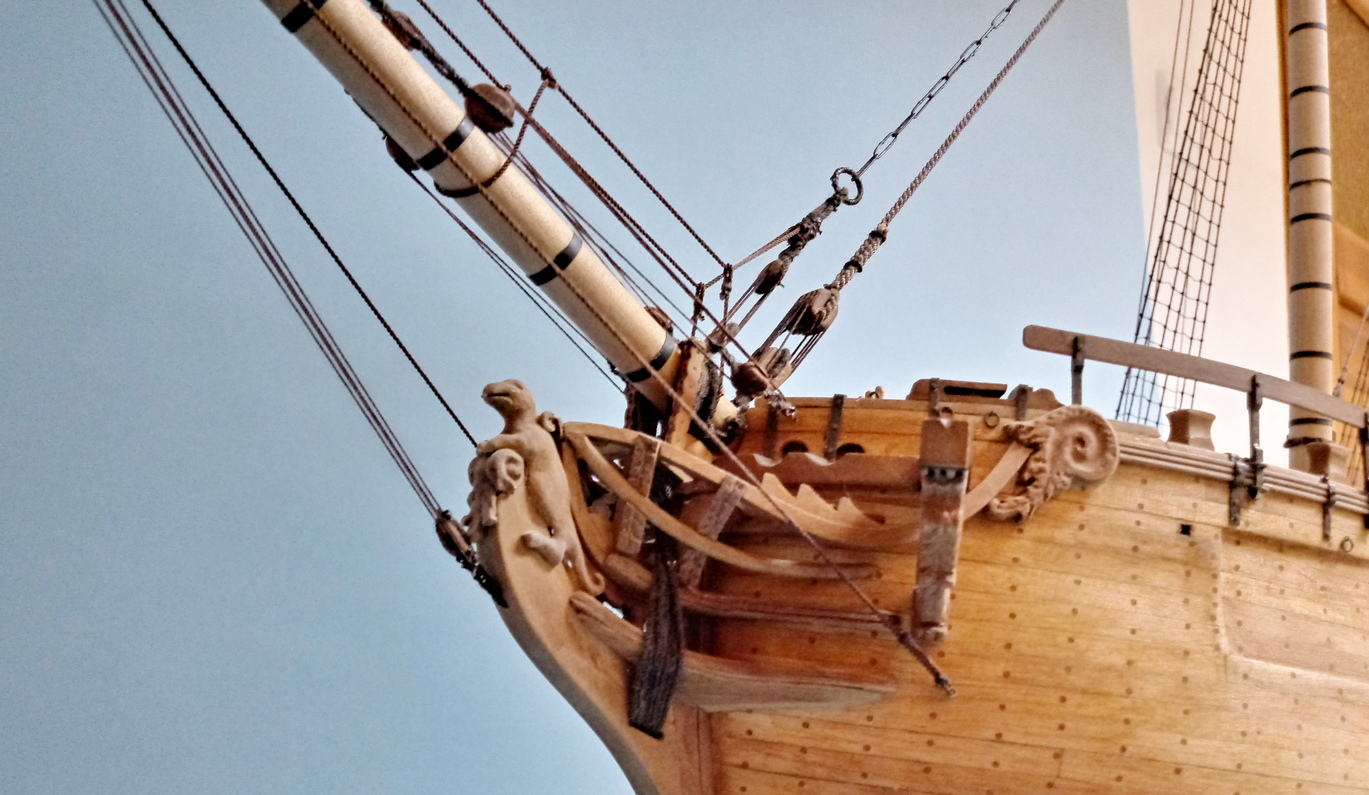

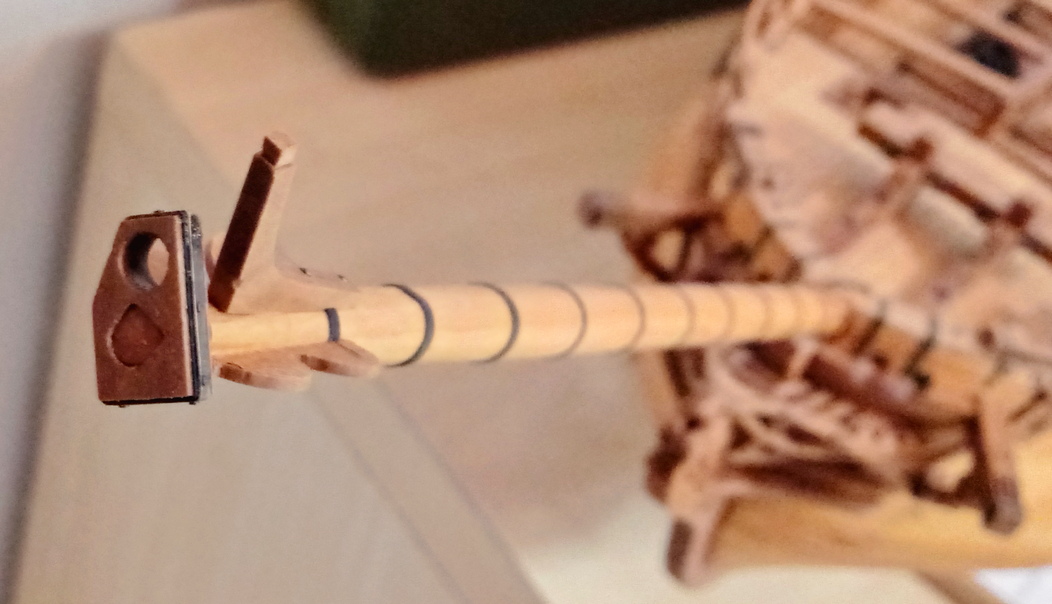

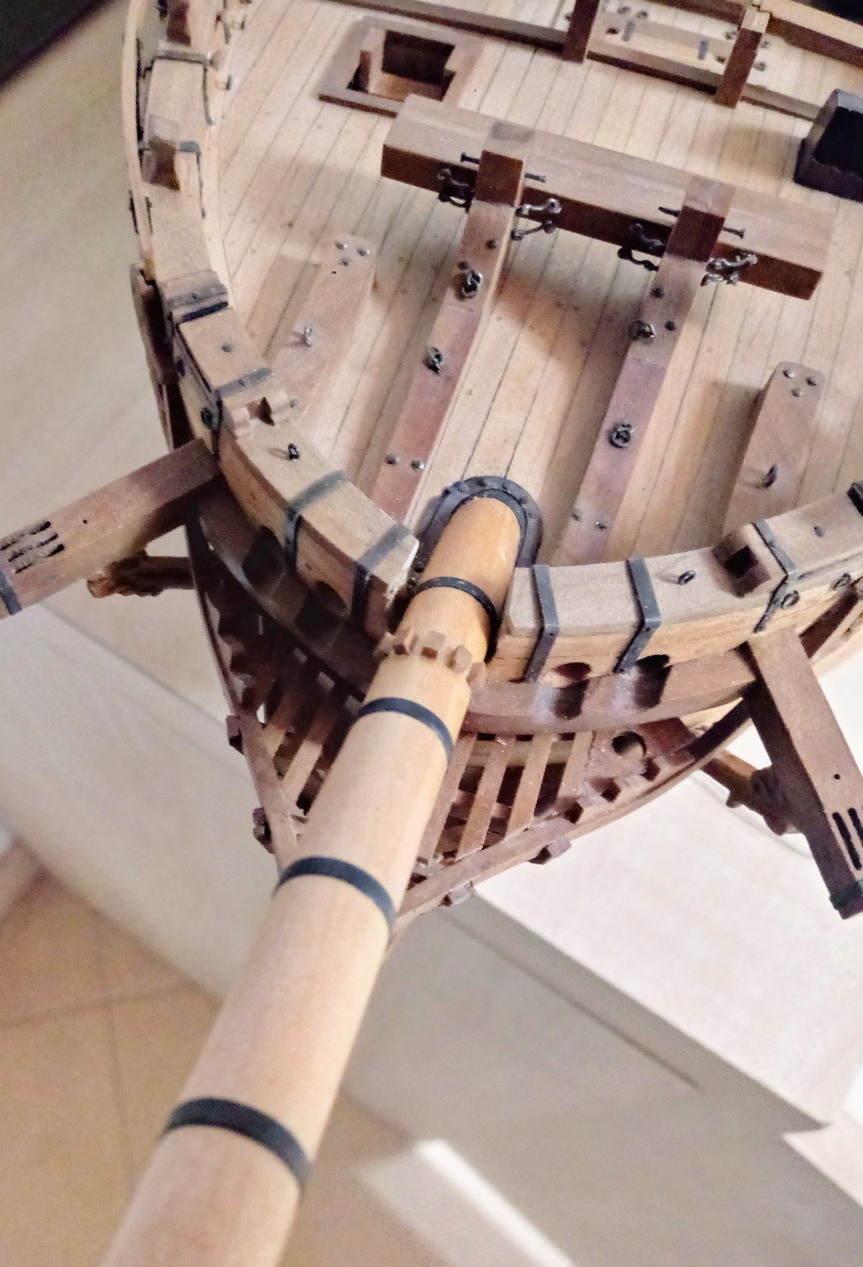

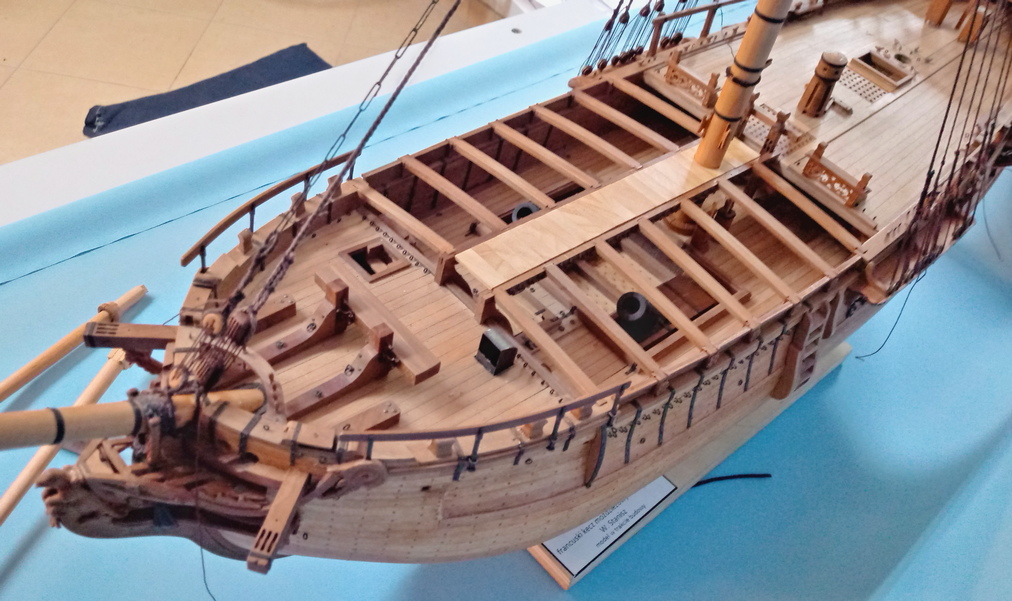

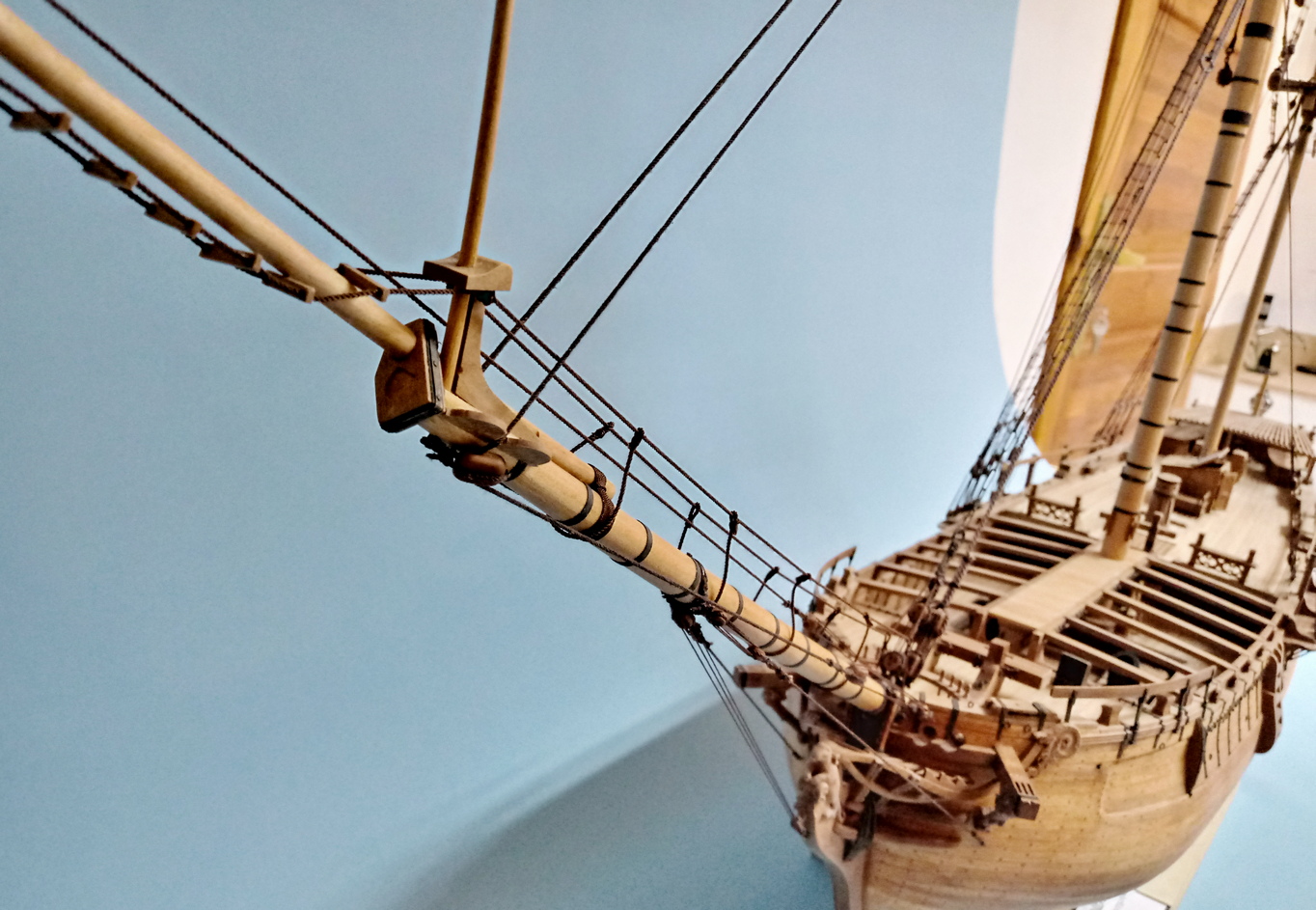

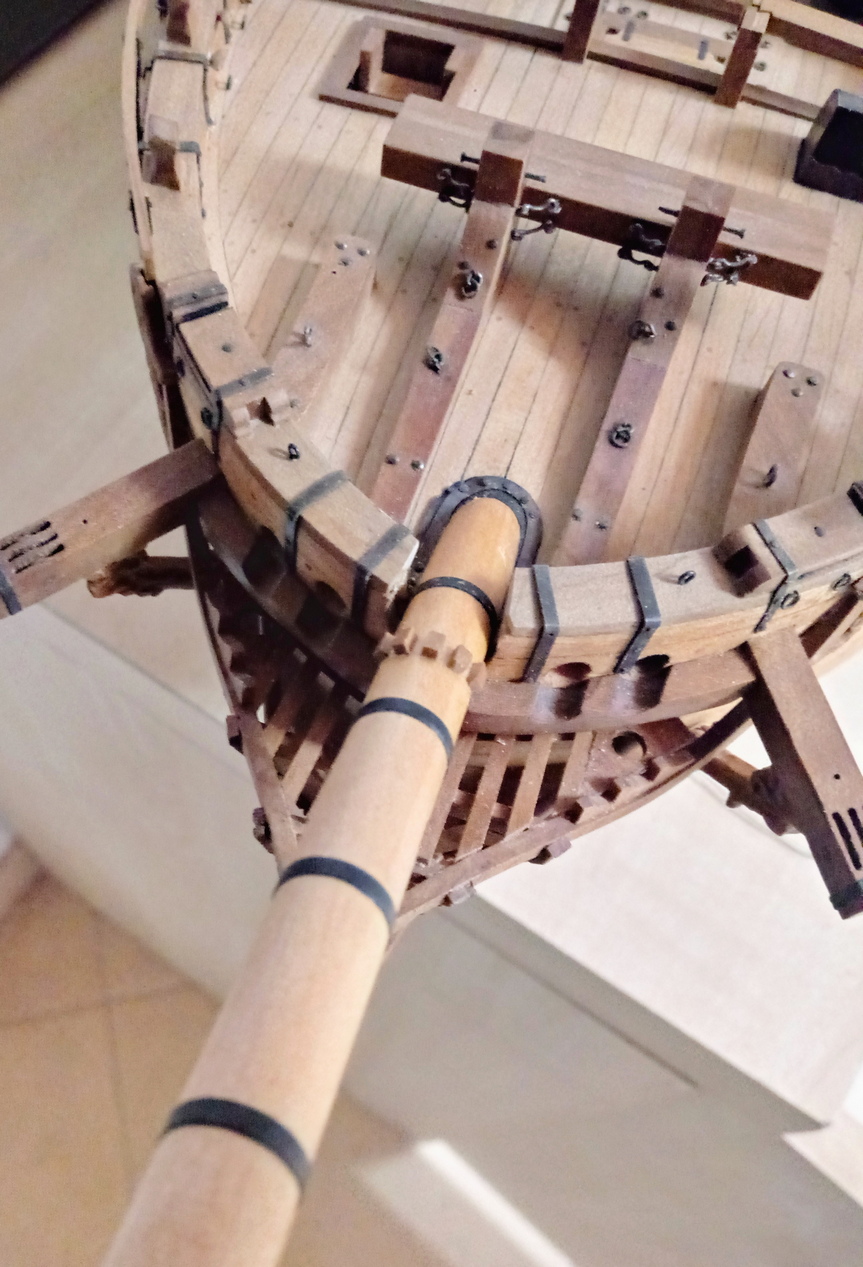

Bukszpryt też gotowy i zamontowany w kadłubie:

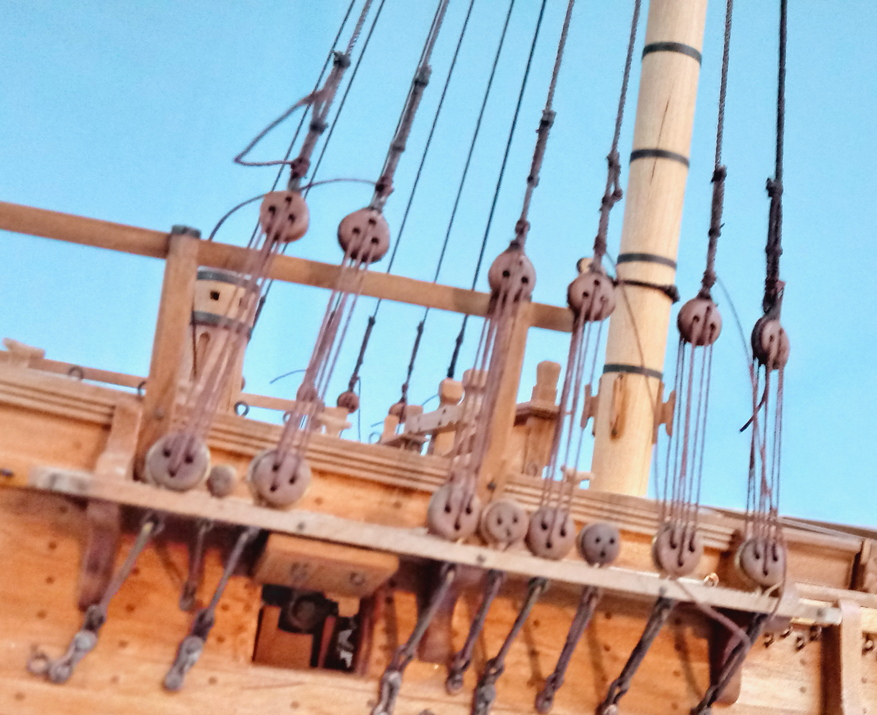

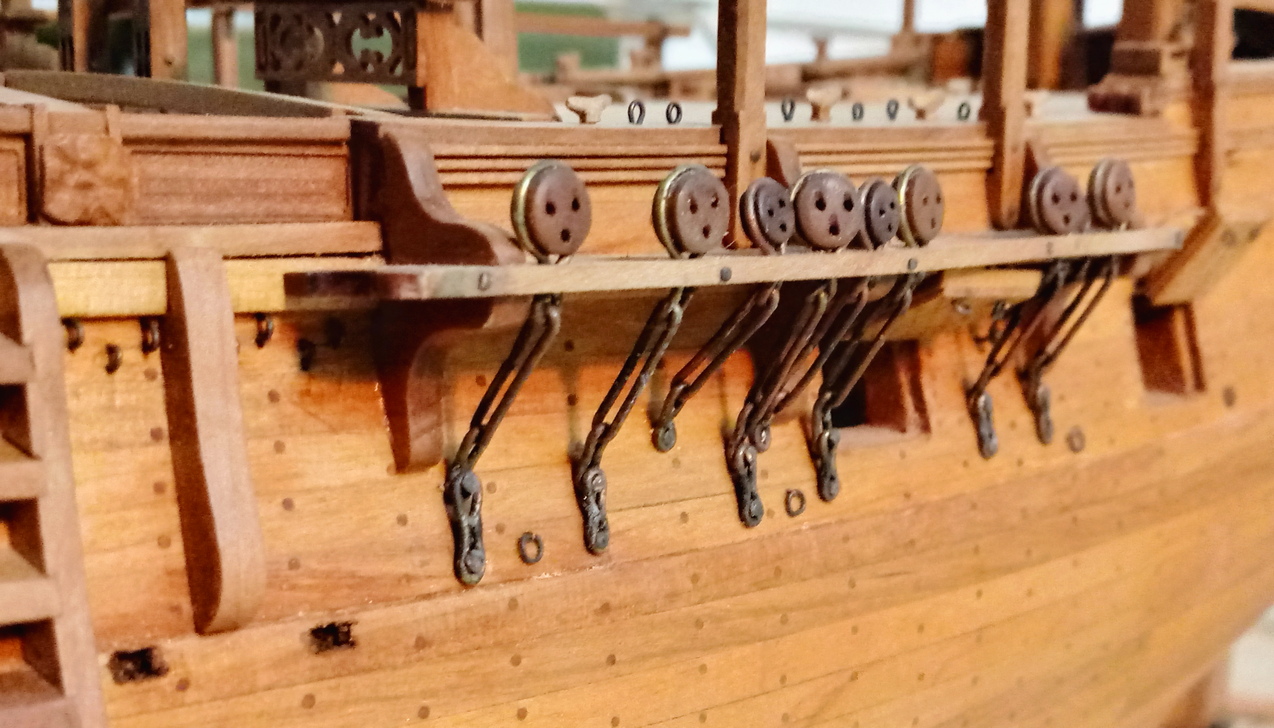

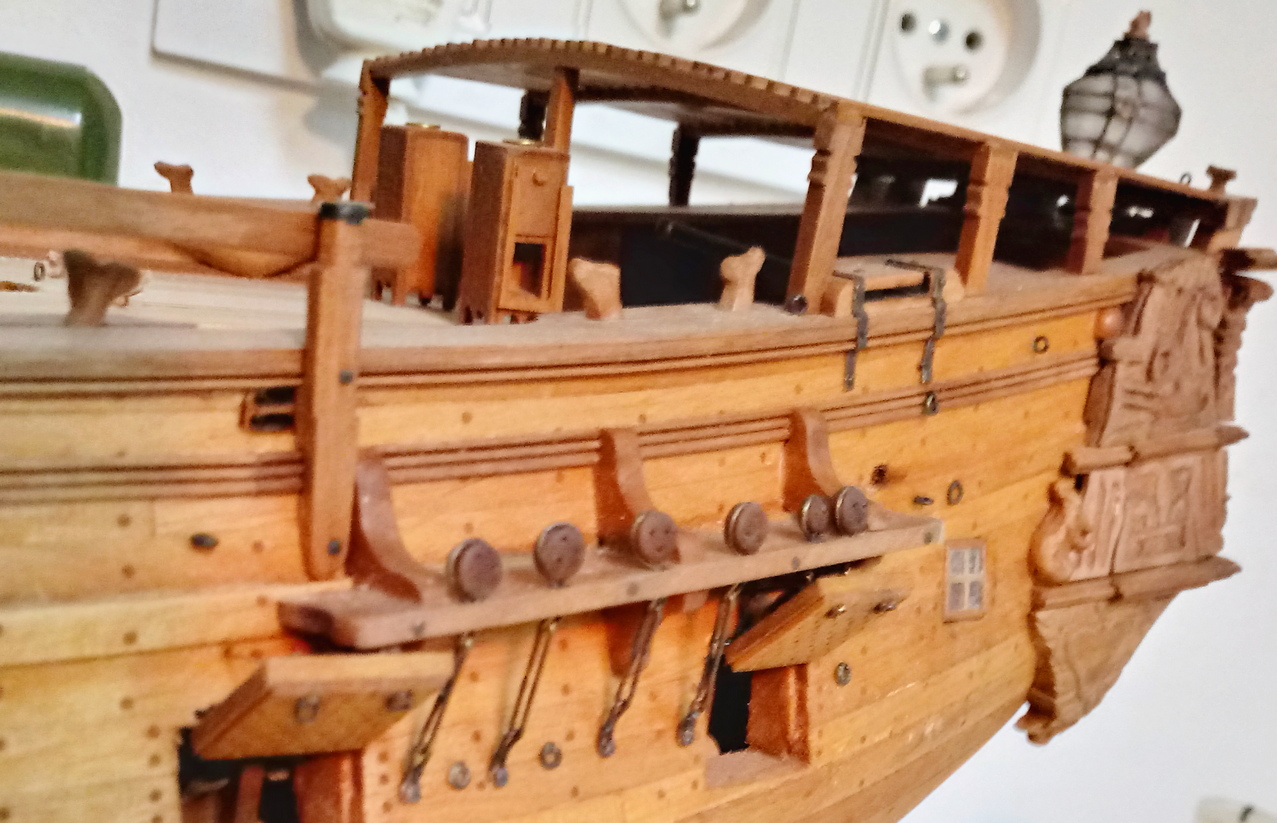

Jufersy talrepowe i kalpy zainstalowane:

[marlen]

No i ławeczka bardzo ładnie wyszła.

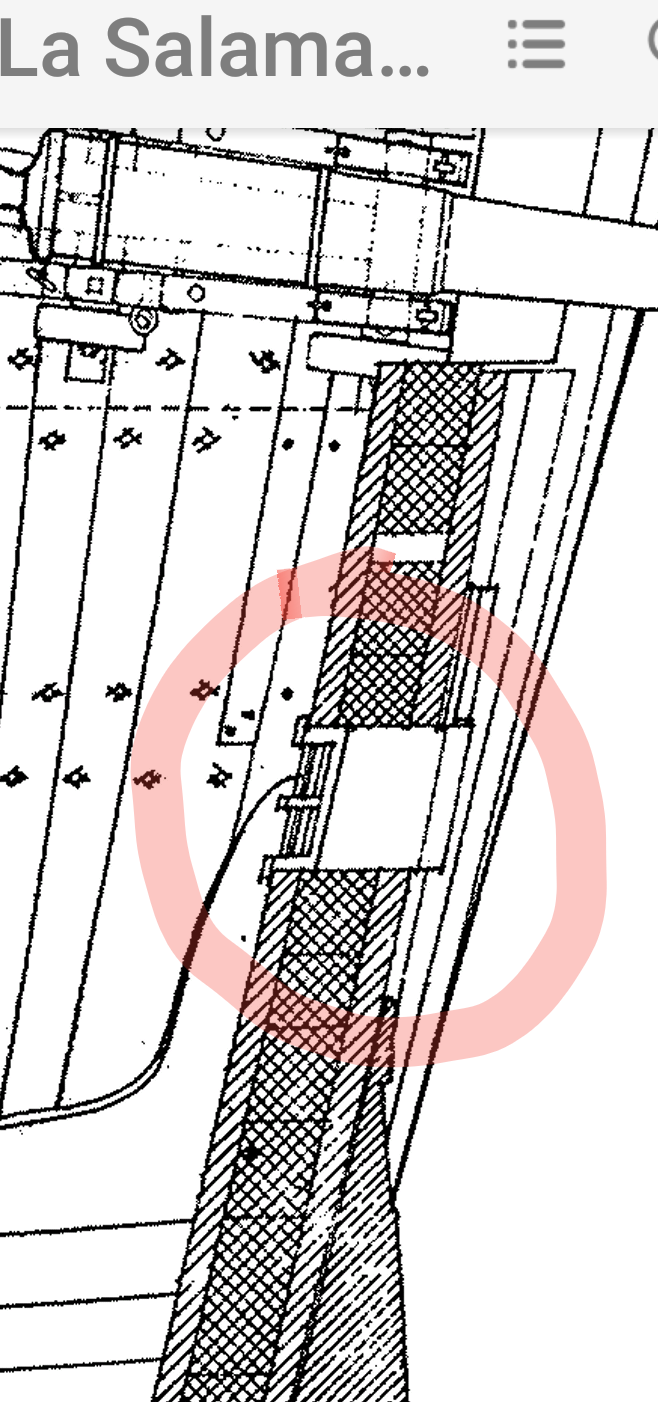

Znalazłem kolejny element do poprawy. Zaznaczyłem go na jednym z twoich zdjęć.

[TomekA]

Znalazłem kolejny element do poprawy. Zaznaczyłem go na jednym z twoich zdjęć.

A co tam konkretnie zauwazyles nieprawidlowego, jesli mozna zapytac?
Stare oczy juz nieco niedowidza, stad ciekawosc...

A poza tym, niesamowity model! Gratulacje!!!

[Zdzisław]

Cześć
Wojtuś powiedz u jakiego kowala nauki pobierałeś, bo okucia to masz zarąbiste zresztą jak i cały model. Gratulacje
Jeszcze jedno czy mogę zamówić ławkę pokładową ale w skali 1:1 ?
Pozdrawiam Zdzisław

[Siberian]

Moja modelarska aktywność, w ciągu ostatnich kilku tygodni, polegała głównie na produkcji bloczków.
Metoda prosta i klasyczna.

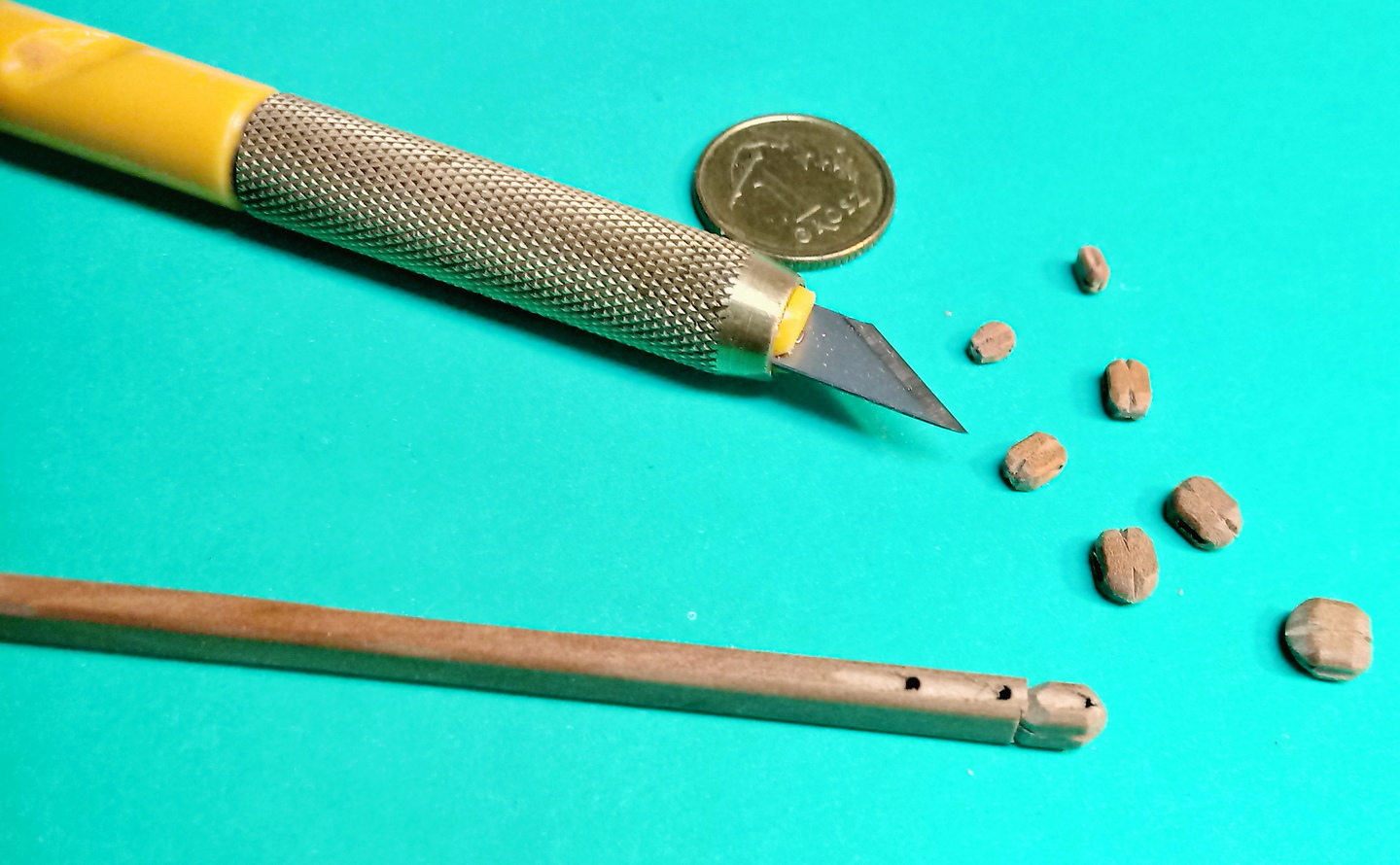

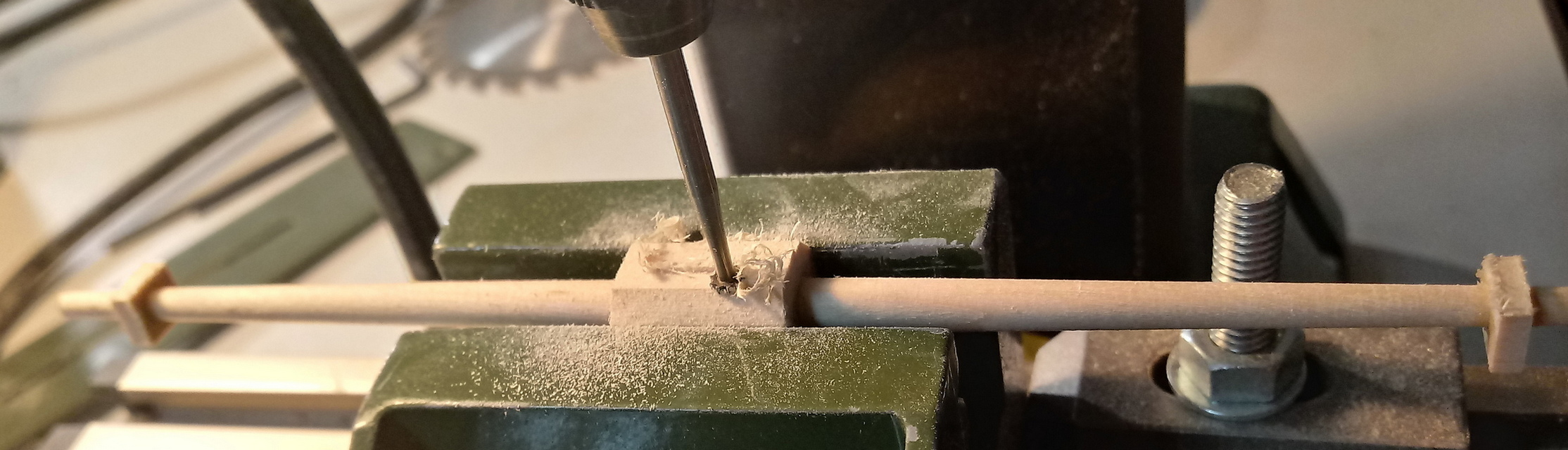

Listewka o wymiarach przekroju danego bloczka, otwory na frezarce, reszta obróbki to już niemal tylko nożyk:

Jest tu około 300 bloczków różnych kształtów i wymiarów:

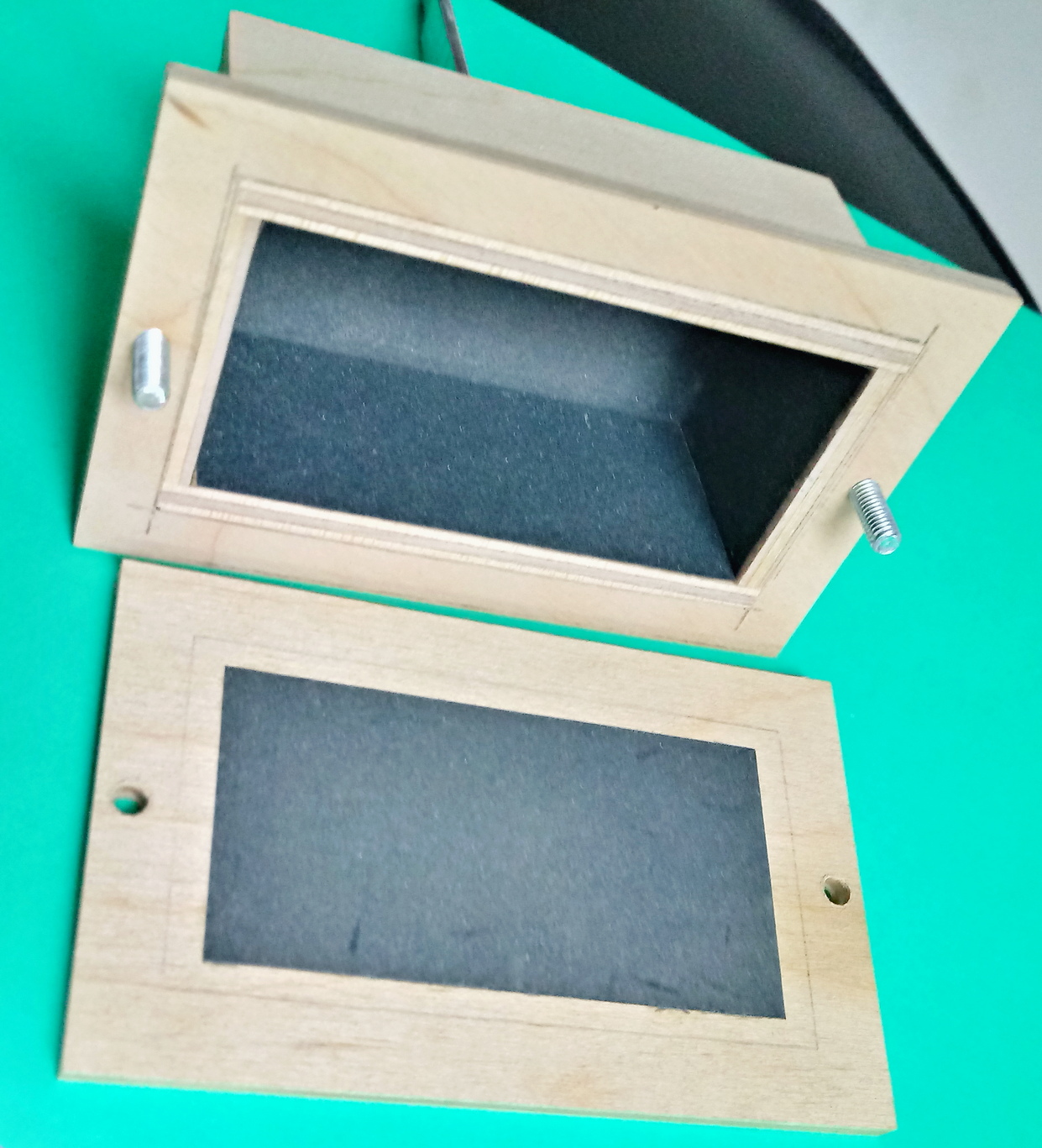

W międzyczasie wykonywałem wytrząsarkę z prawdziwego zdarzenia. Skrzynka ze sklejki 4mm, oklejona wewnątrz papierem ściernym o gramaturze 320:

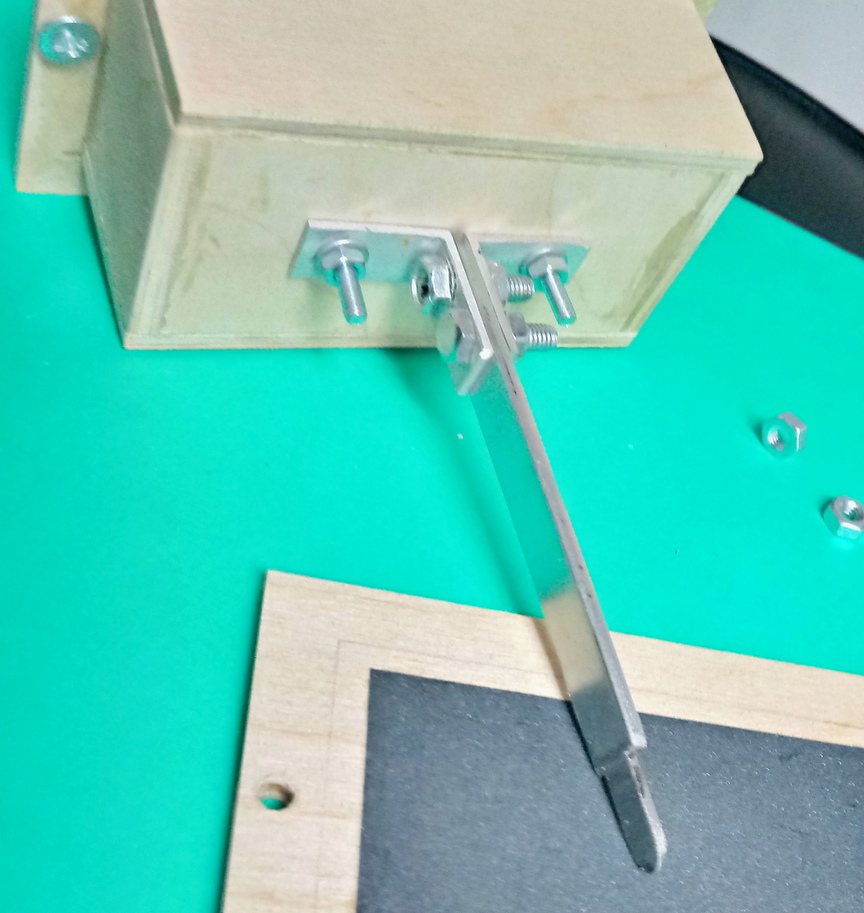

Trzpień z wypiłowaną końcówką, pasującą do uchwytu w wyrzynarce:

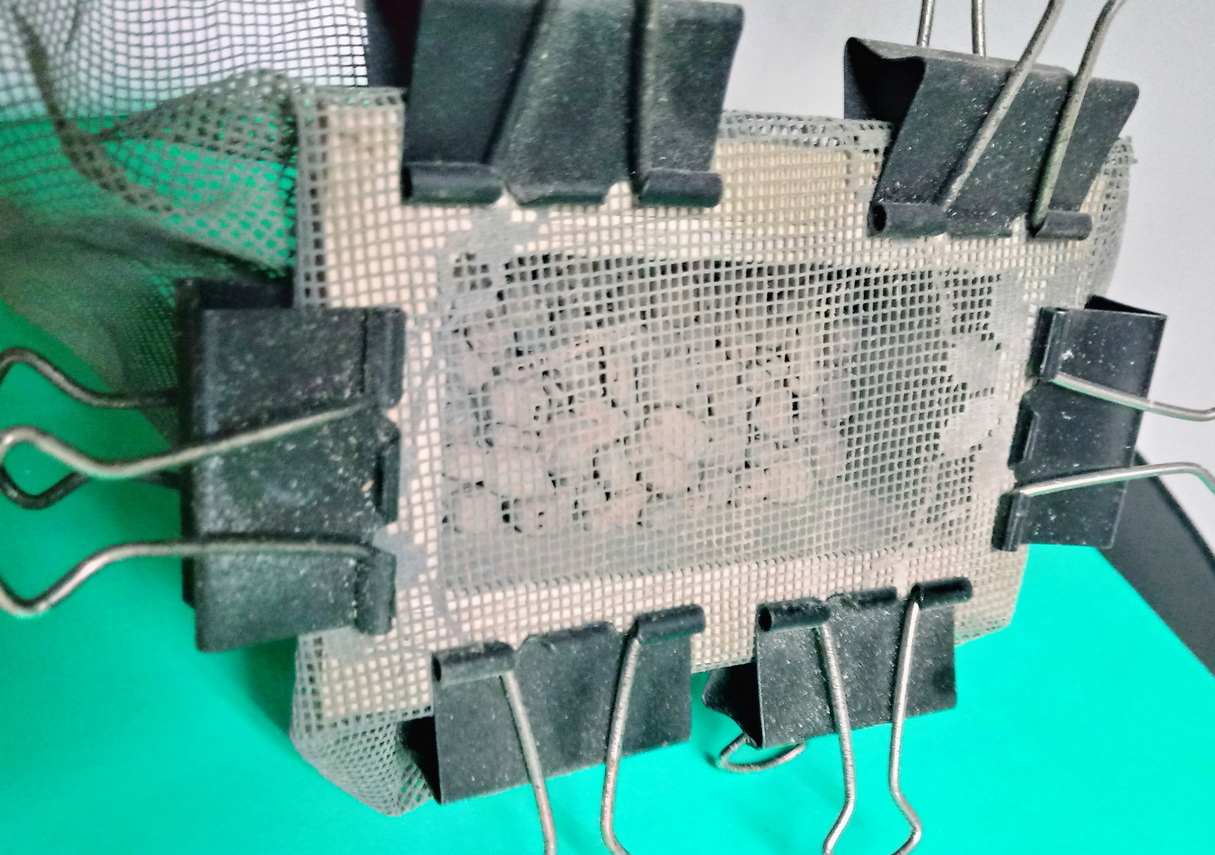

Siatka ze starej firanki posłużyła jako filtr do odkurzania skrzynki:

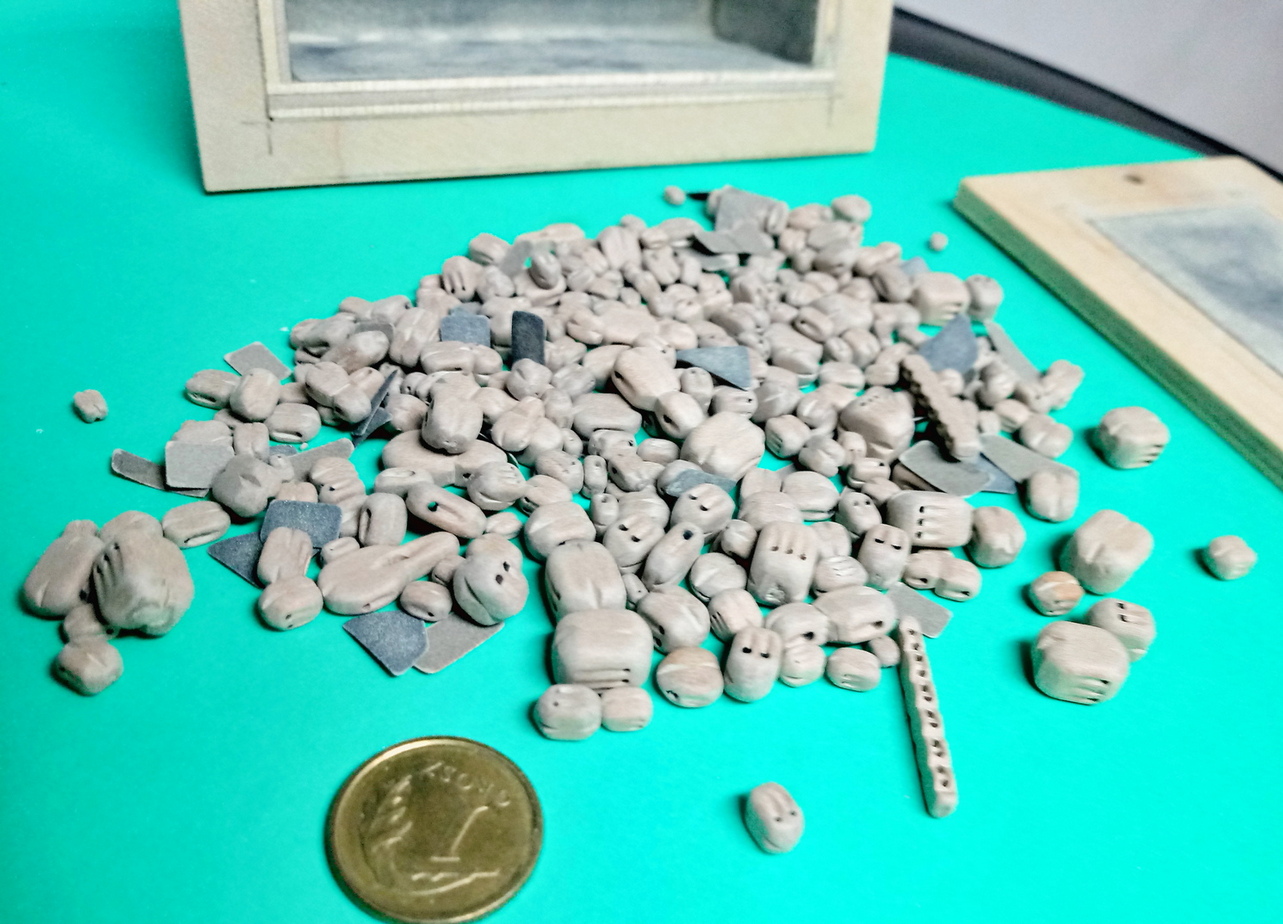

Tak wyglądały bloczki po pięciu minutach na wyrzynarce (minimalne obroty). Widać też ścinki papieru ściernego, które wrzuciłem do skrzynki, dla lepszego efektu:

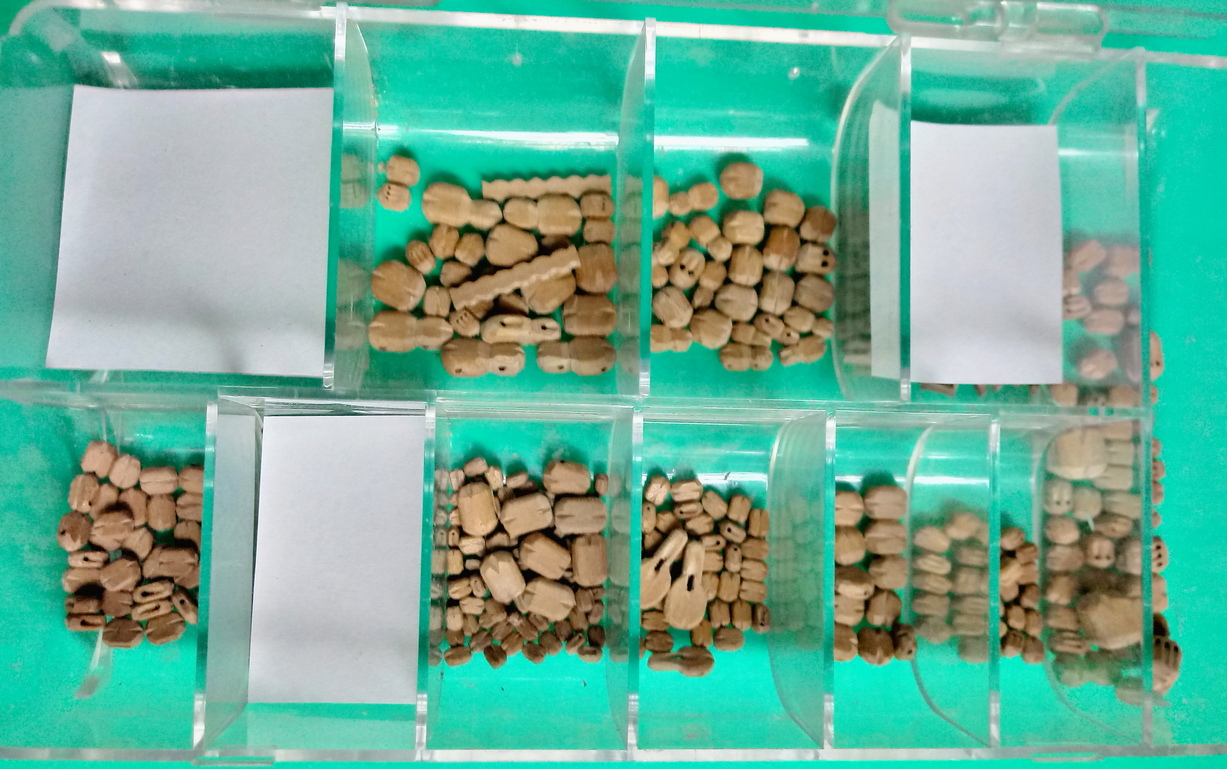

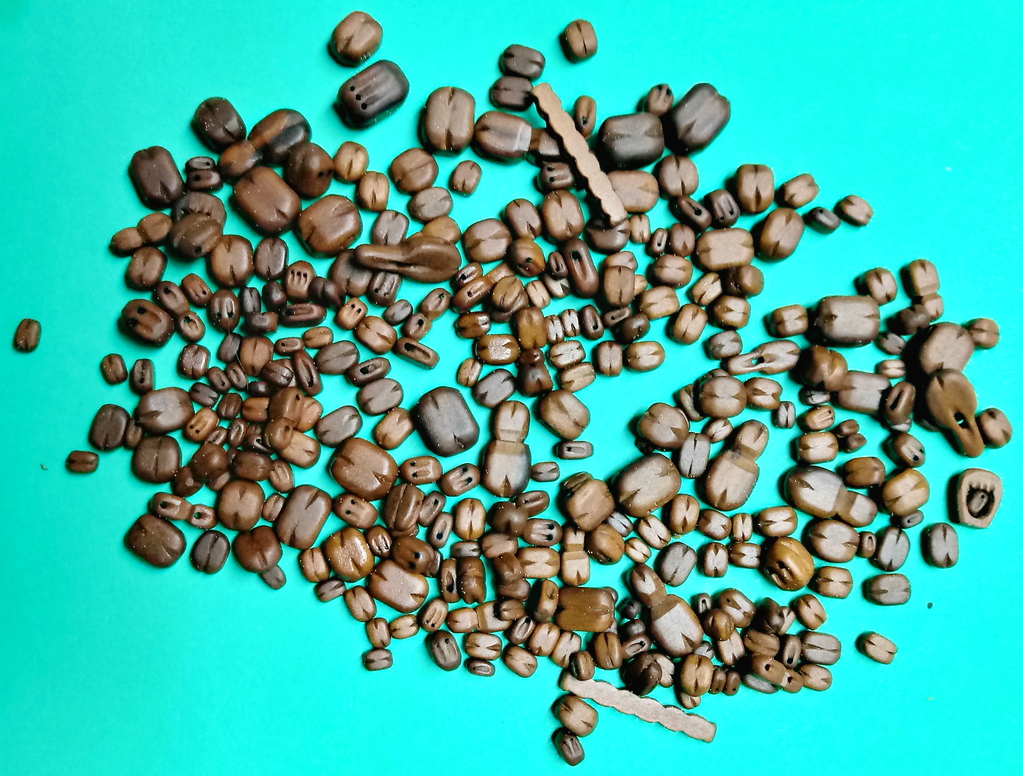

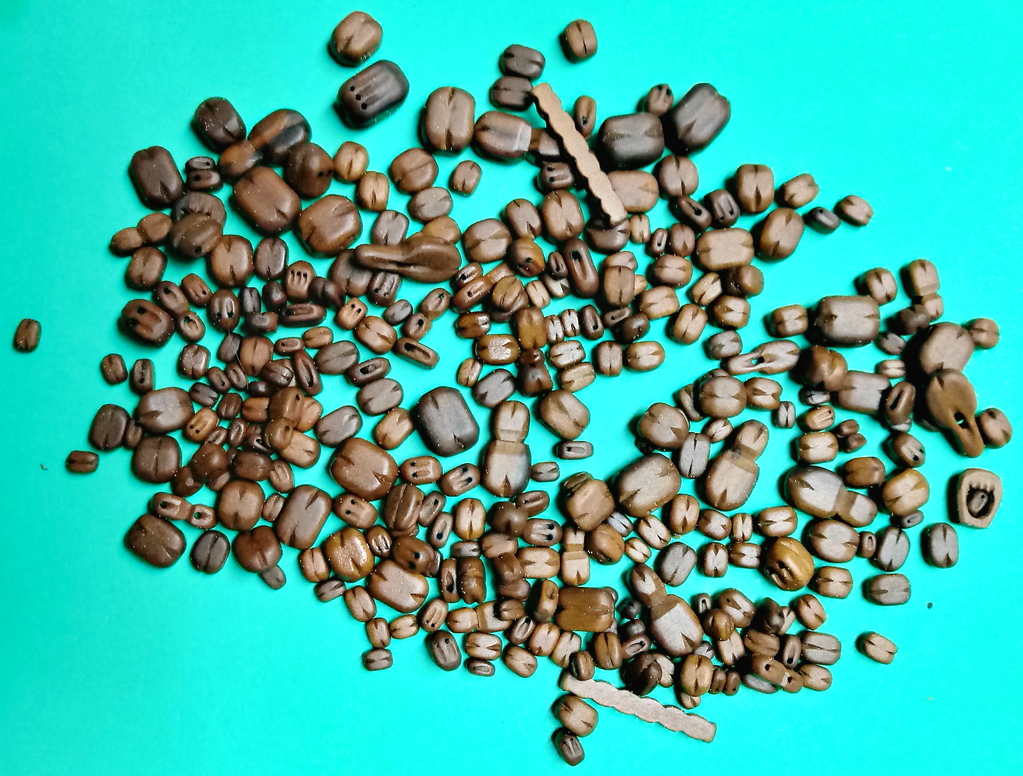

A tu gotowe bloczki, kótko po kąpieli w gorącym pokoście lnianym:

Jak tak patrzę na to ostatnie zdjęcie, to ilość bloczków wydaje mi się dalece niewystarczająca . Zobaczymy.

[Siberian]

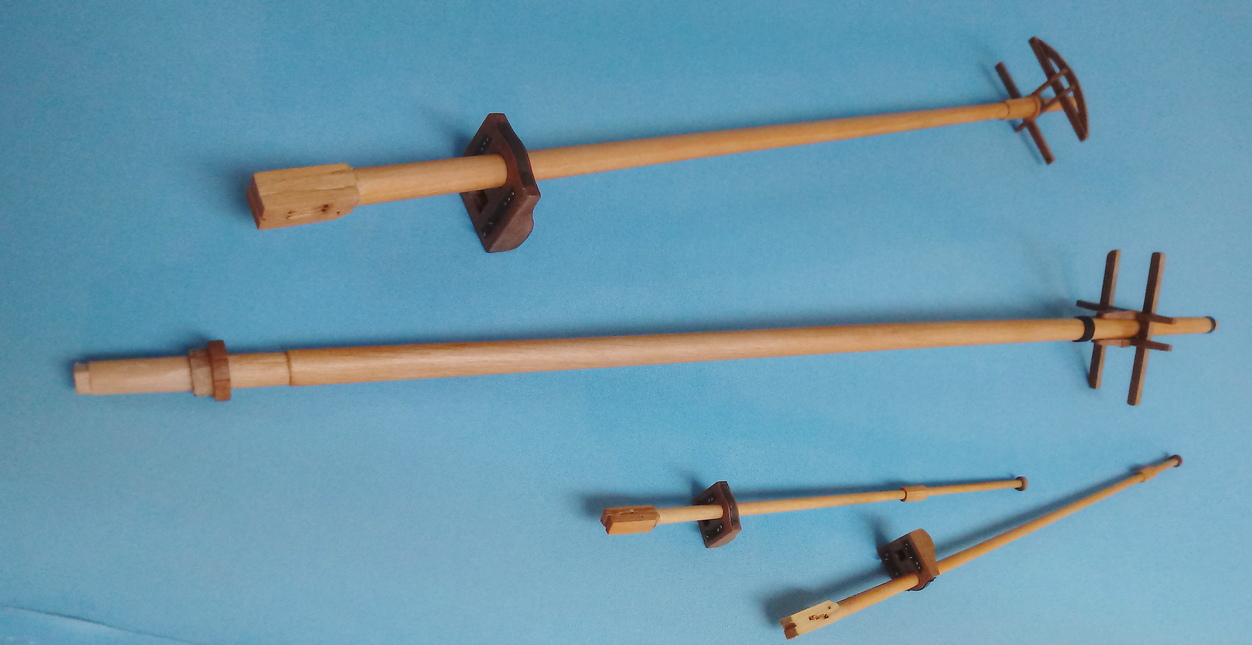

Stengi i topstengi gotowe:

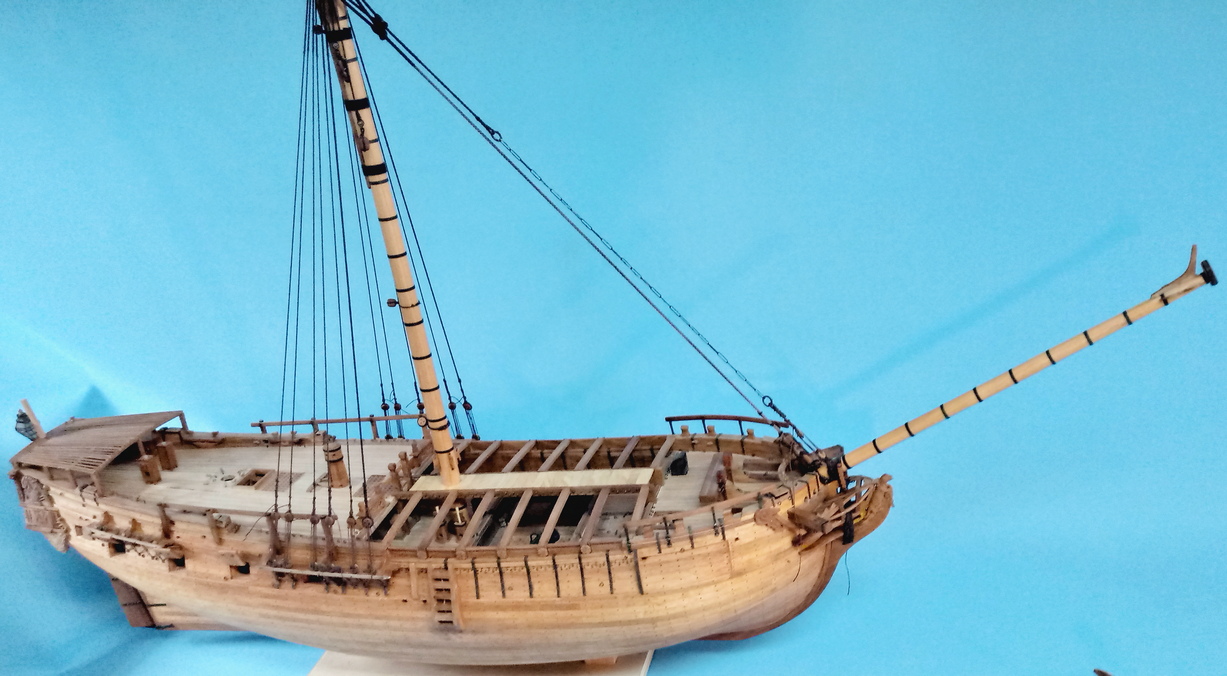

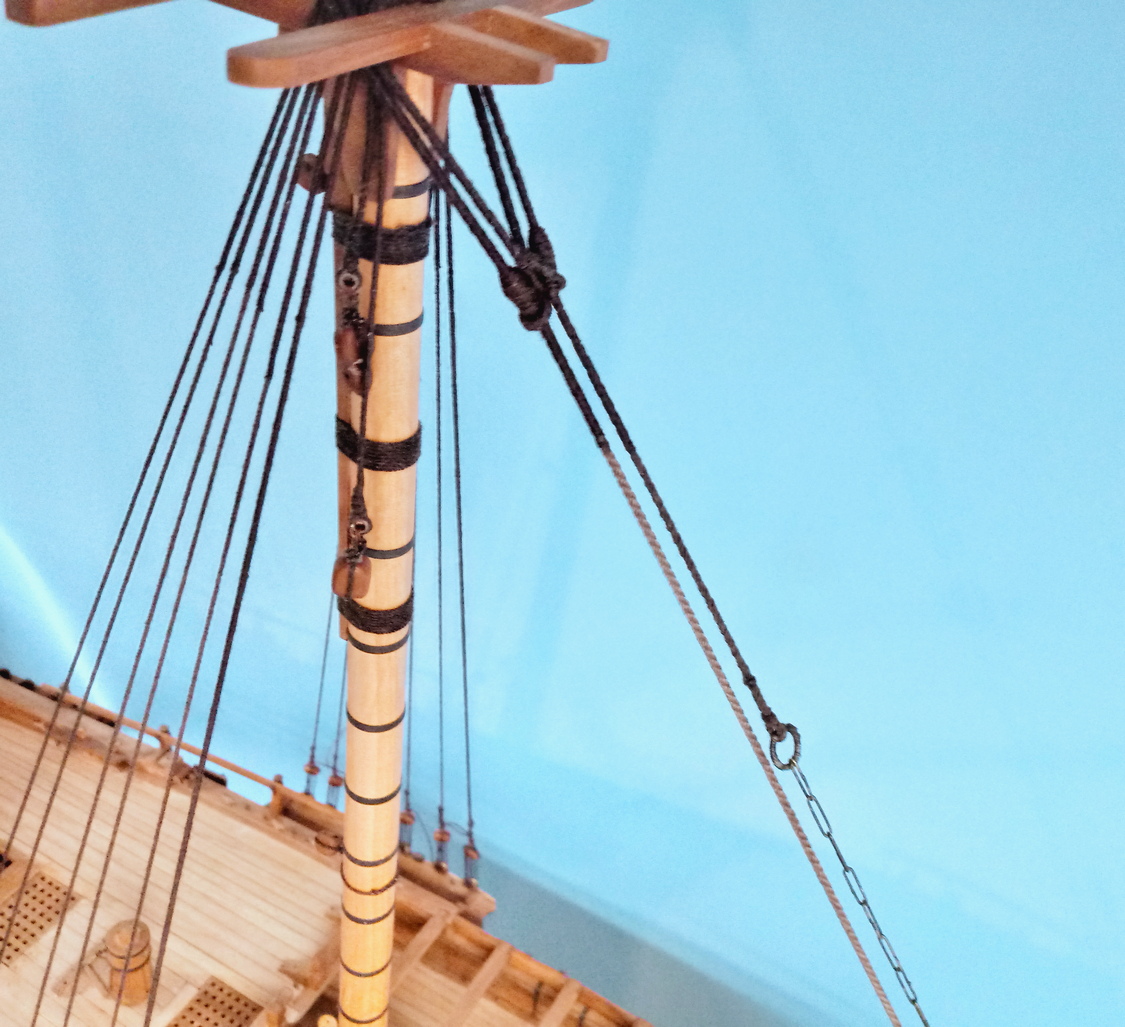

A kolumna grotmasztu zamontowana:

Nadmiary linek jeszcze nie obcięte, być może potrzebna będzie drobna regulacja naciągu want. To się okaże po montażu katarpin i podwantek.

[Siberian]

Zakończyłem montaż kolumn masztów.
Ponieważ przed zjazdem Kogi, model nie może zwiększyć swoich gabarytów, zająłem się przygotowaniem rei.
Nie dysponując tokarką z prawdziwego zdarzenia, postanowiłem reje wykonać jako dwudzielne.

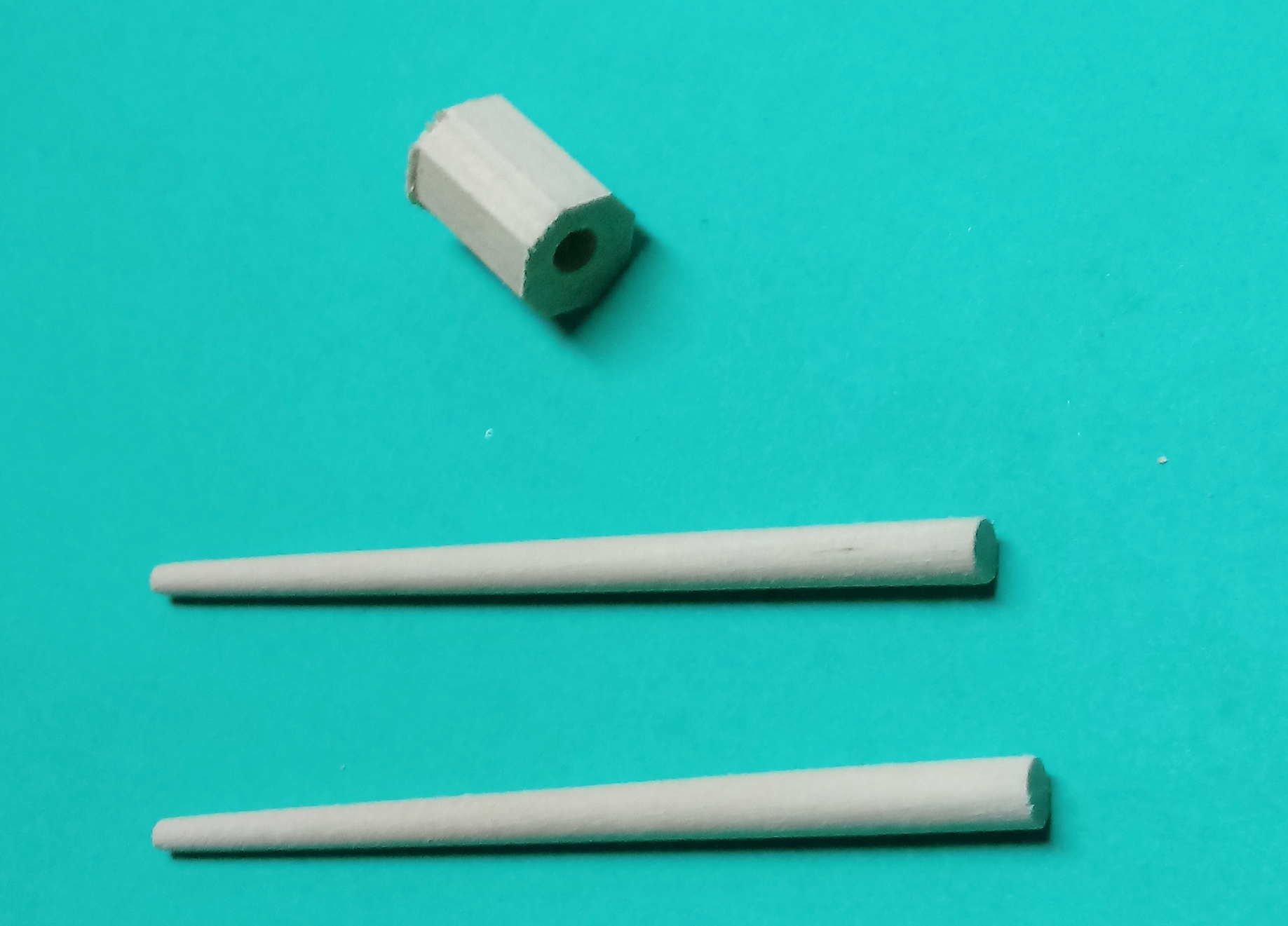

Wytoczyłem na wiertarce dwie połowy rei:

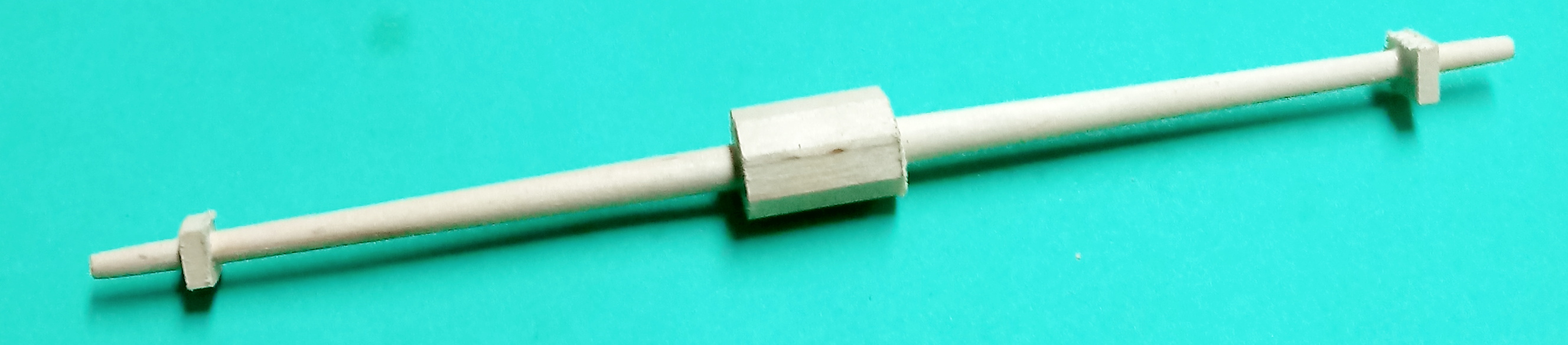

Połączyłem je za pomocą tulei z ciasno dopasowanym otworem, na końcach rei umieściłem kwadratowe nakładki.

Na frezarce nadałem środkowej części odpowiedni ośmiokątny kształt, a nakładki na końcach rei zmniejszyłem do właściwych rozmiarów.

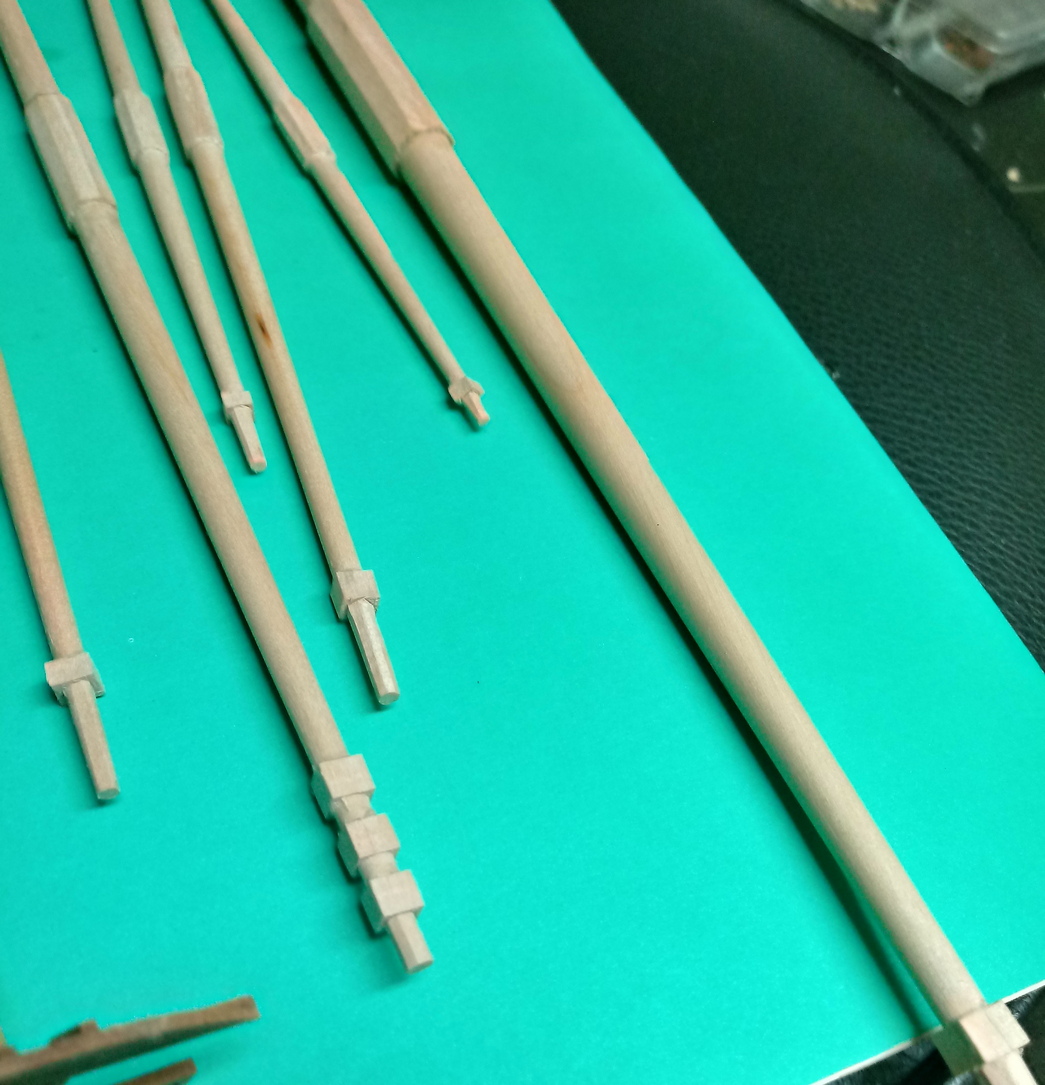

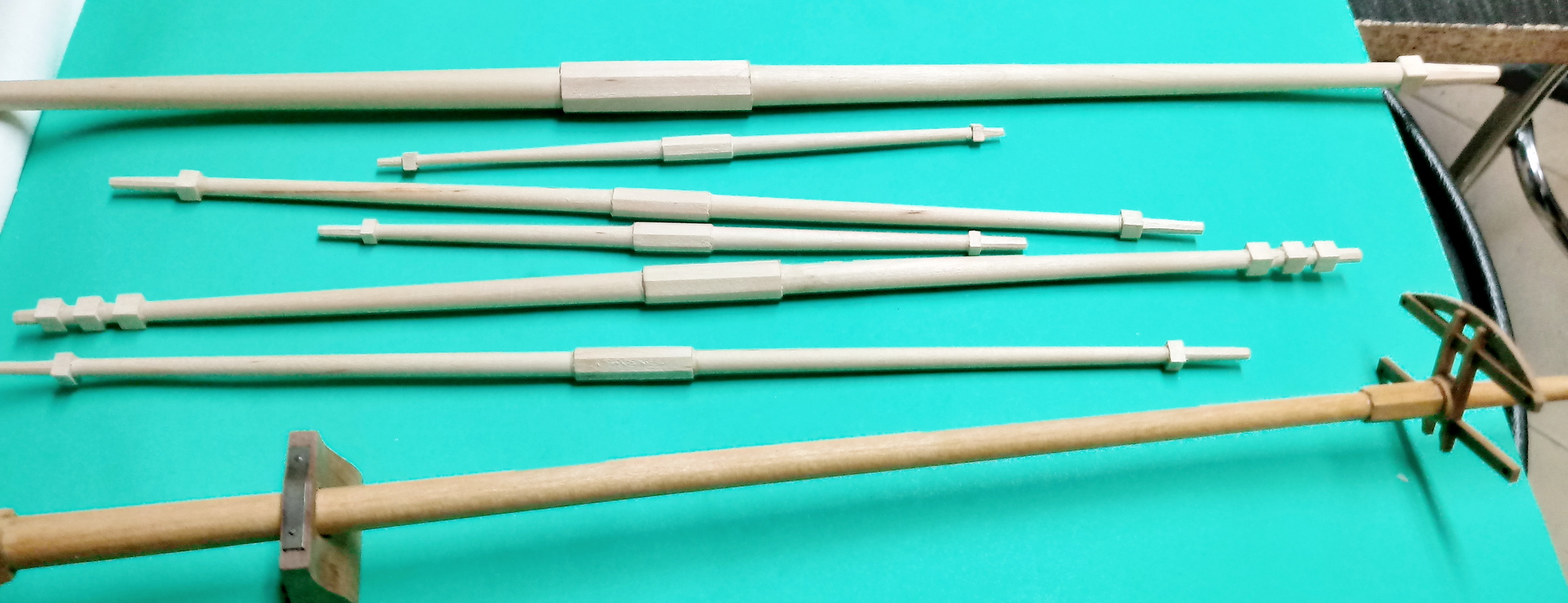

To komplet drzewc Salamandry:

Na tym zdjęciu widać olejowaną stengę grota. Od razu rzuca się w oczy różnica koloru między masztem, a rejami. Niestety nie zadbałem o odpowiedni zapas olchy o jednym odcieniu i reje muszę jakoś zabarwić, aby nie różniły się zbytnio od masztów.

[Siberian]

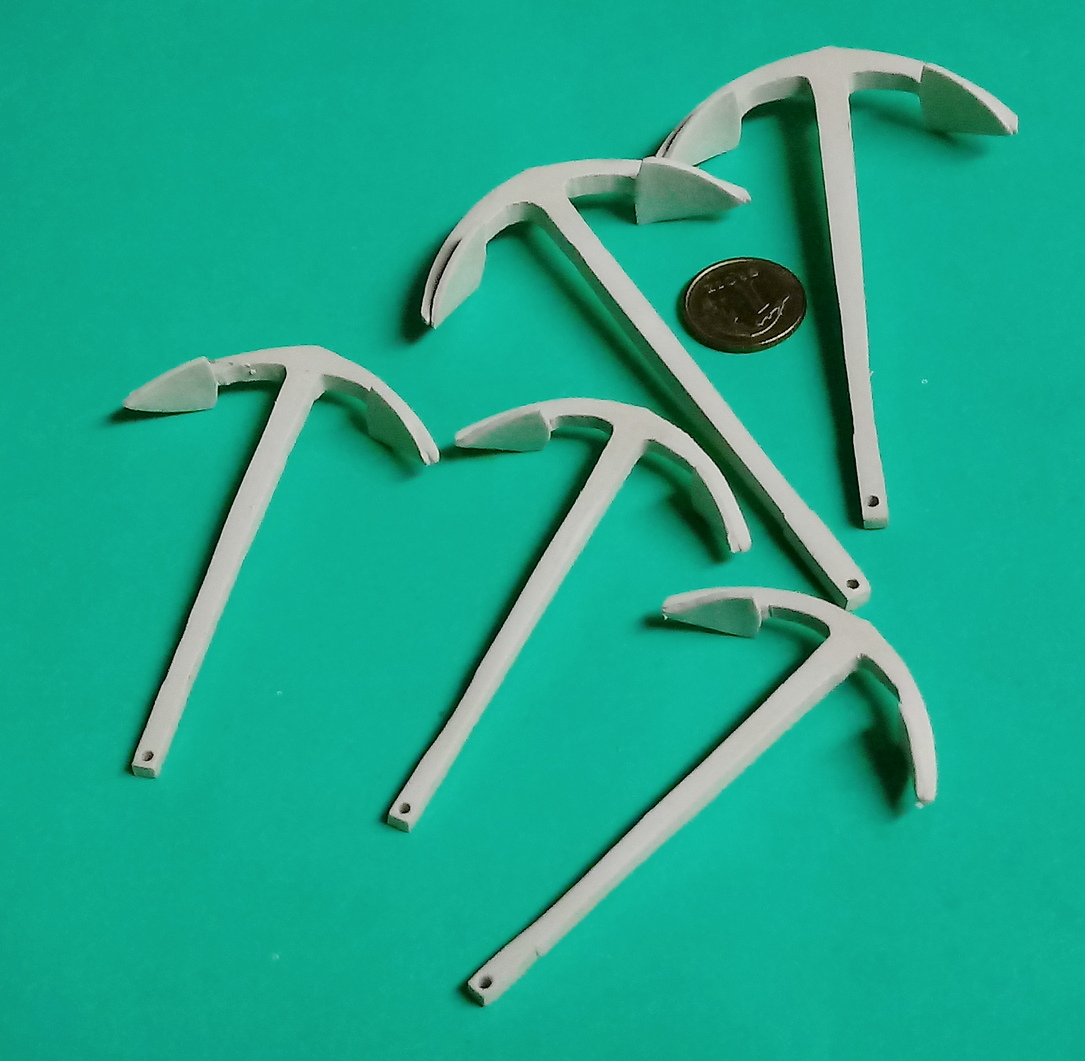

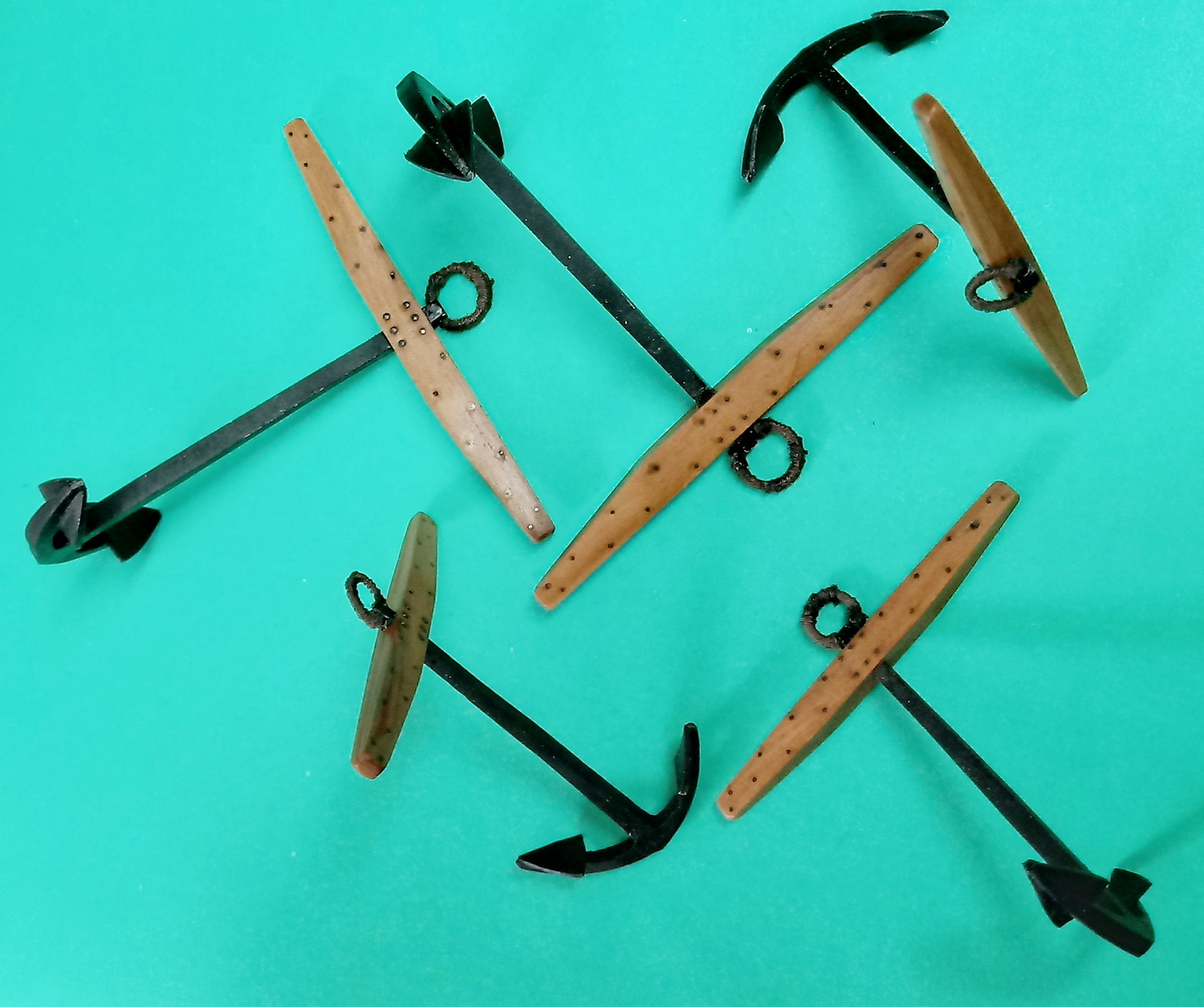

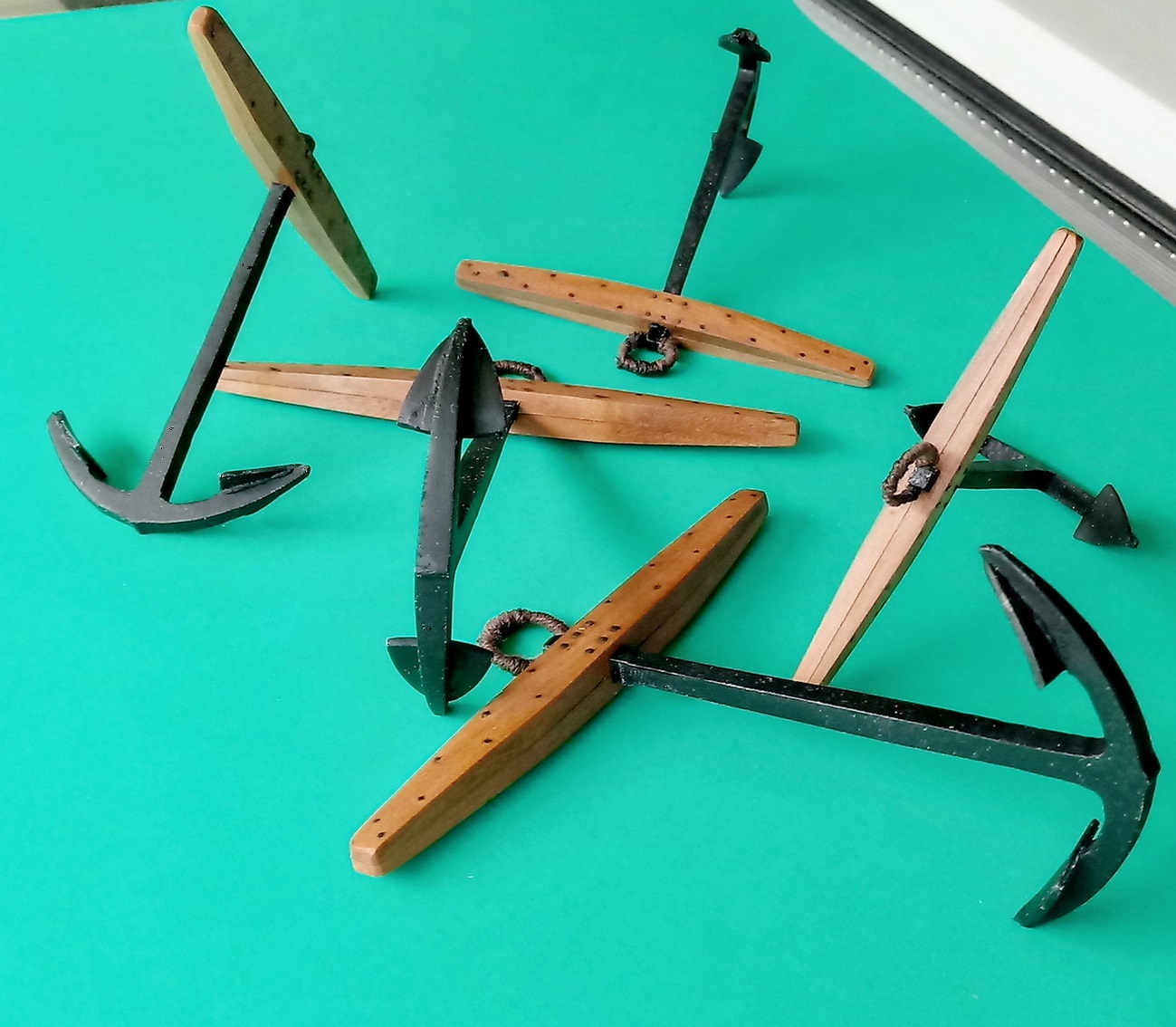

Zająłem się kotwicami.
Na planie ogólnym okrętu, naliczyłem pięć kotwic w dwóch wielkościach.

Trzonki wykonałem z jednego kawałka, a pazury dokleiłem.
Materiał, to jakieś bliżej nieokreślone tworzywo sztuczne z obudowy jakiejś, bliżej nieokreślonej drukarki. Łatwo się piłuje i szlifuje, do tego nie łamie się.

Na rysunkach kotwic, nie było okuć na poprzeczkach, toteż ich nie wykonałem.

[Siberian]

Witam po dłuższej przerwie.

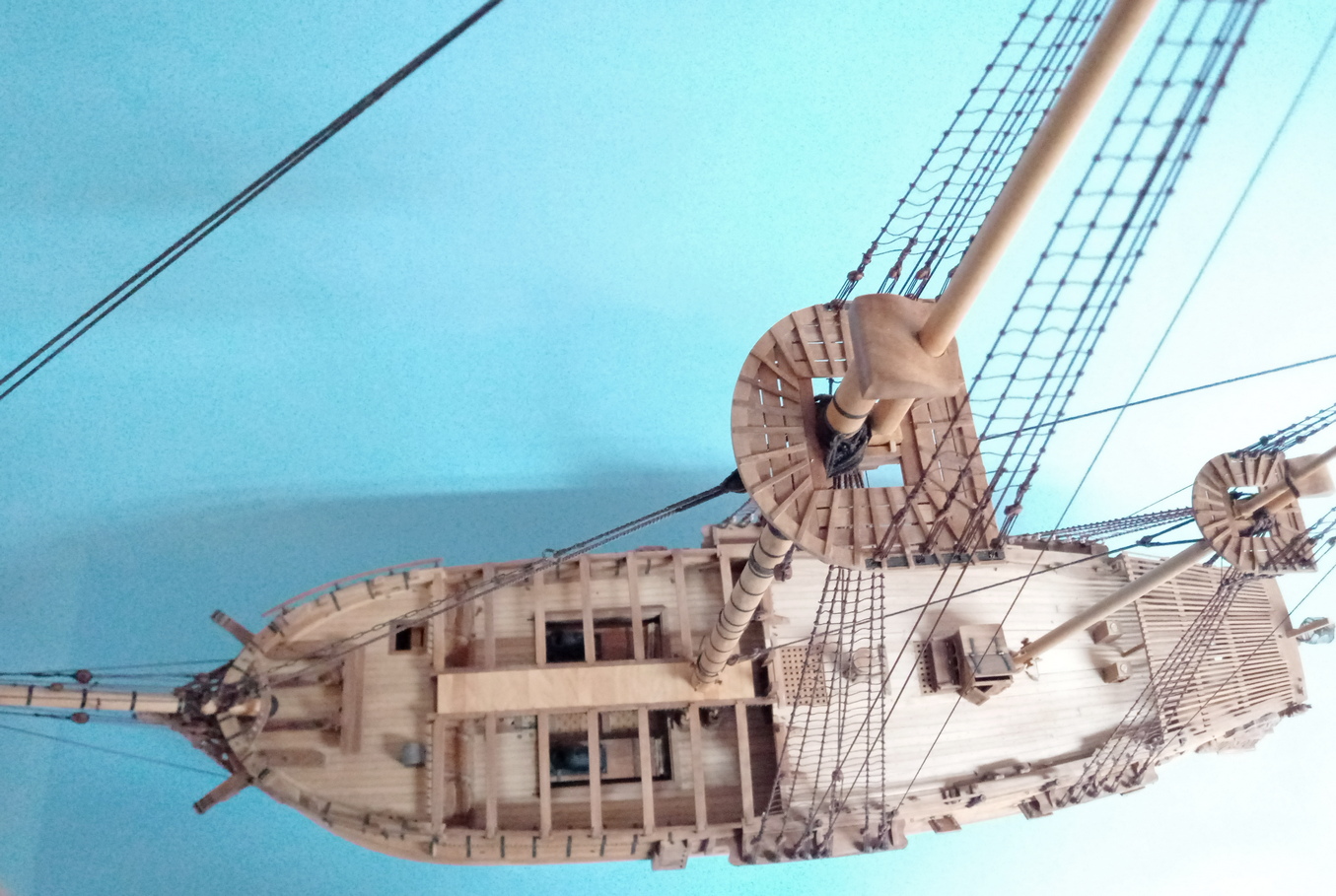

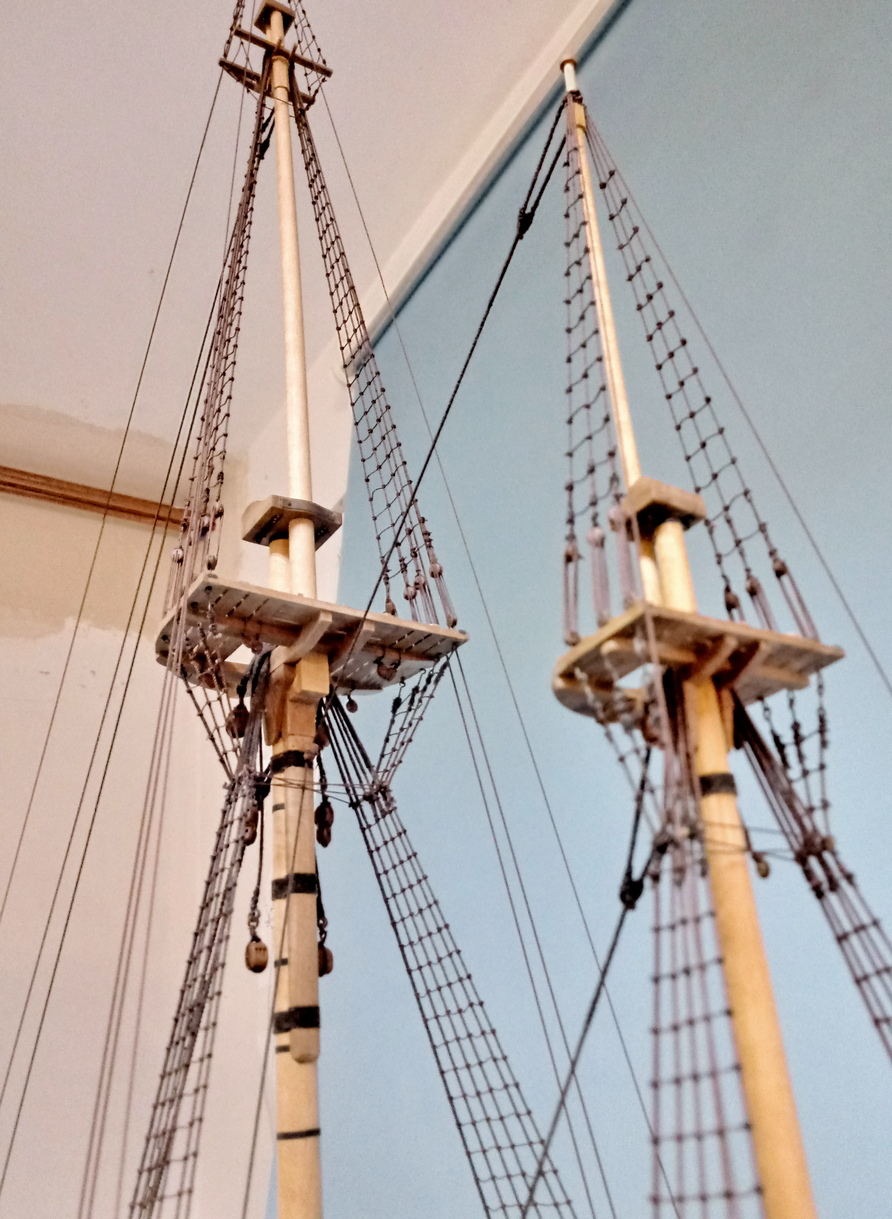

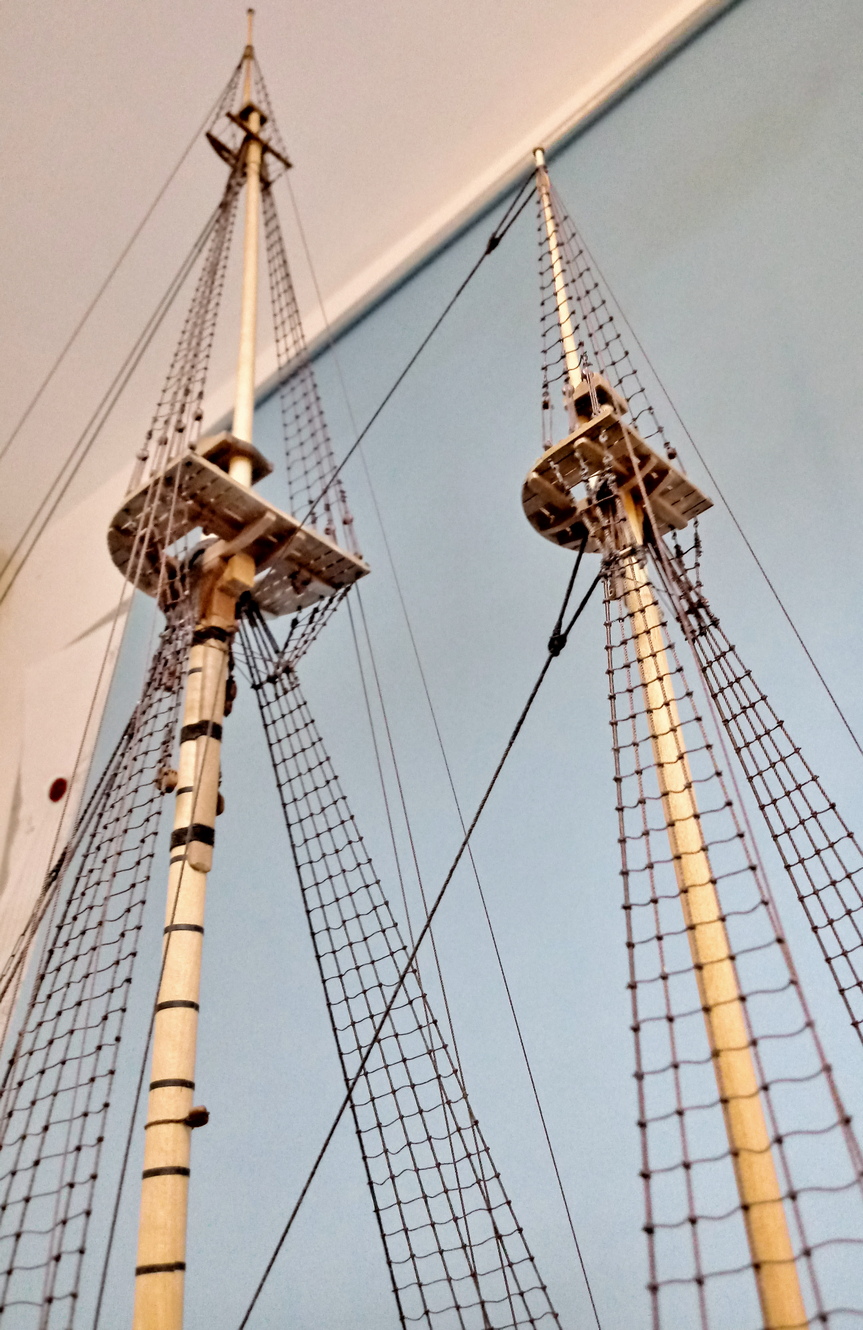

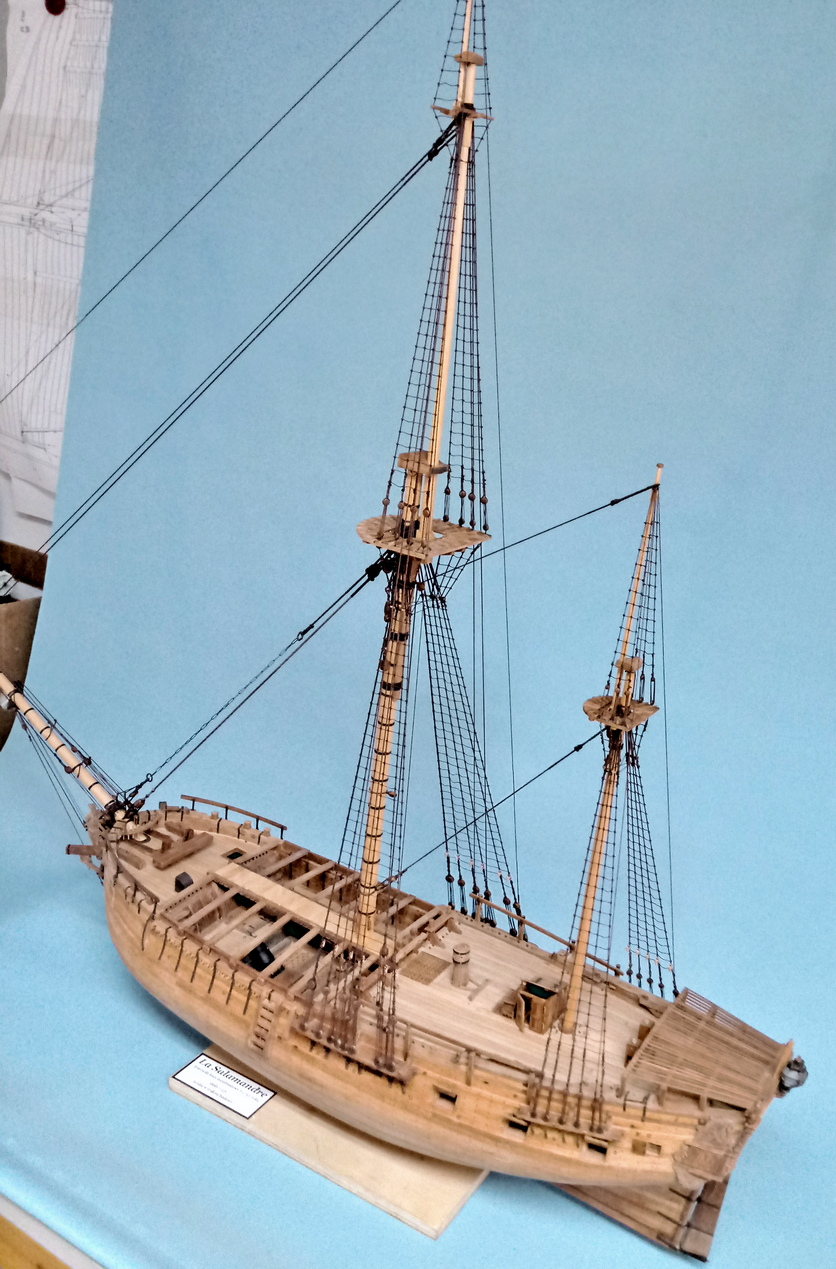

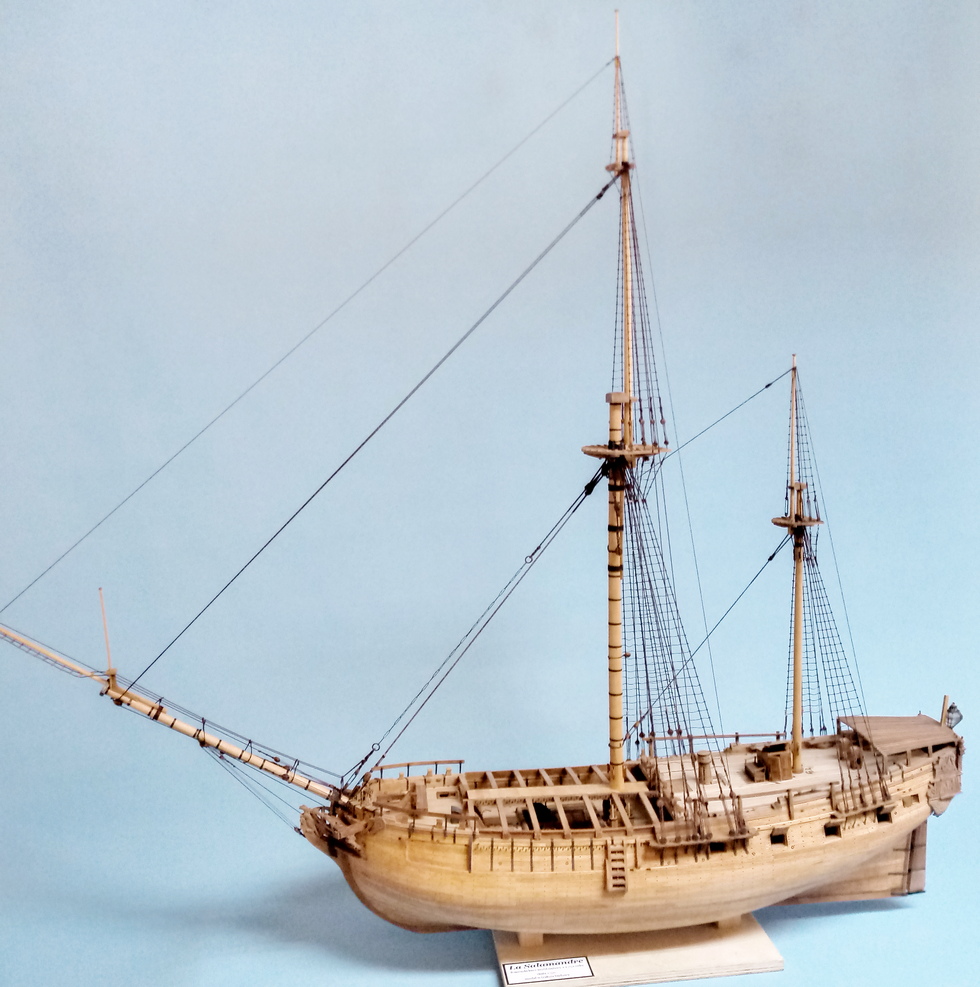

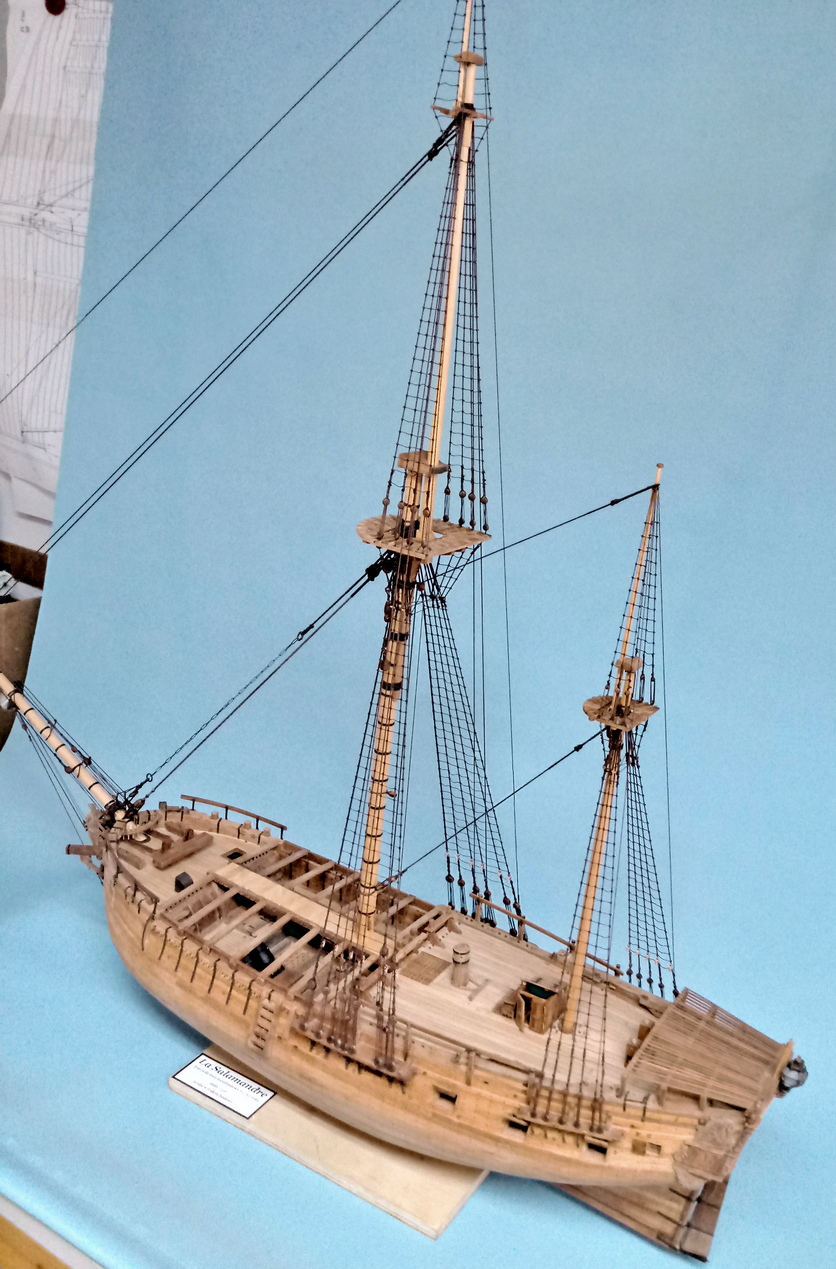

Wreszcie udało mi się skończyć montaż masztów i olinowania stałego. Pracy przy tym było sporo, a czasu bardzo mało.

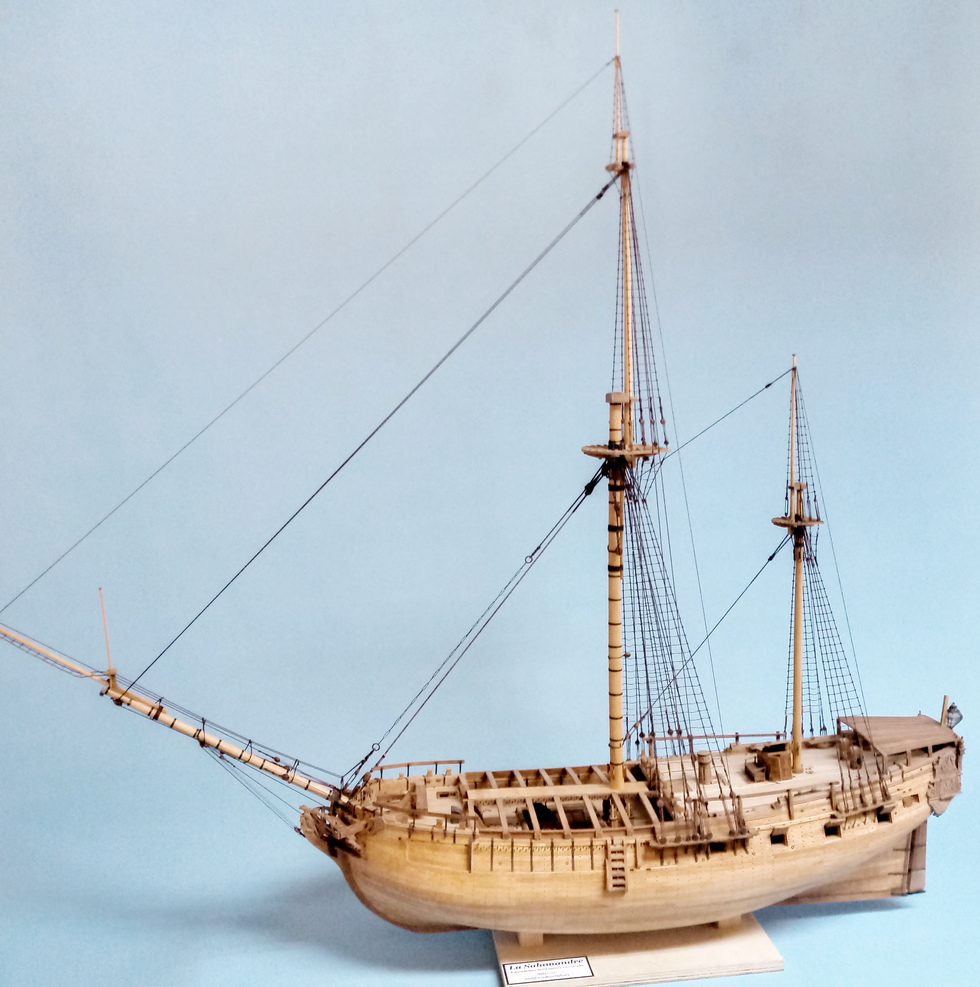

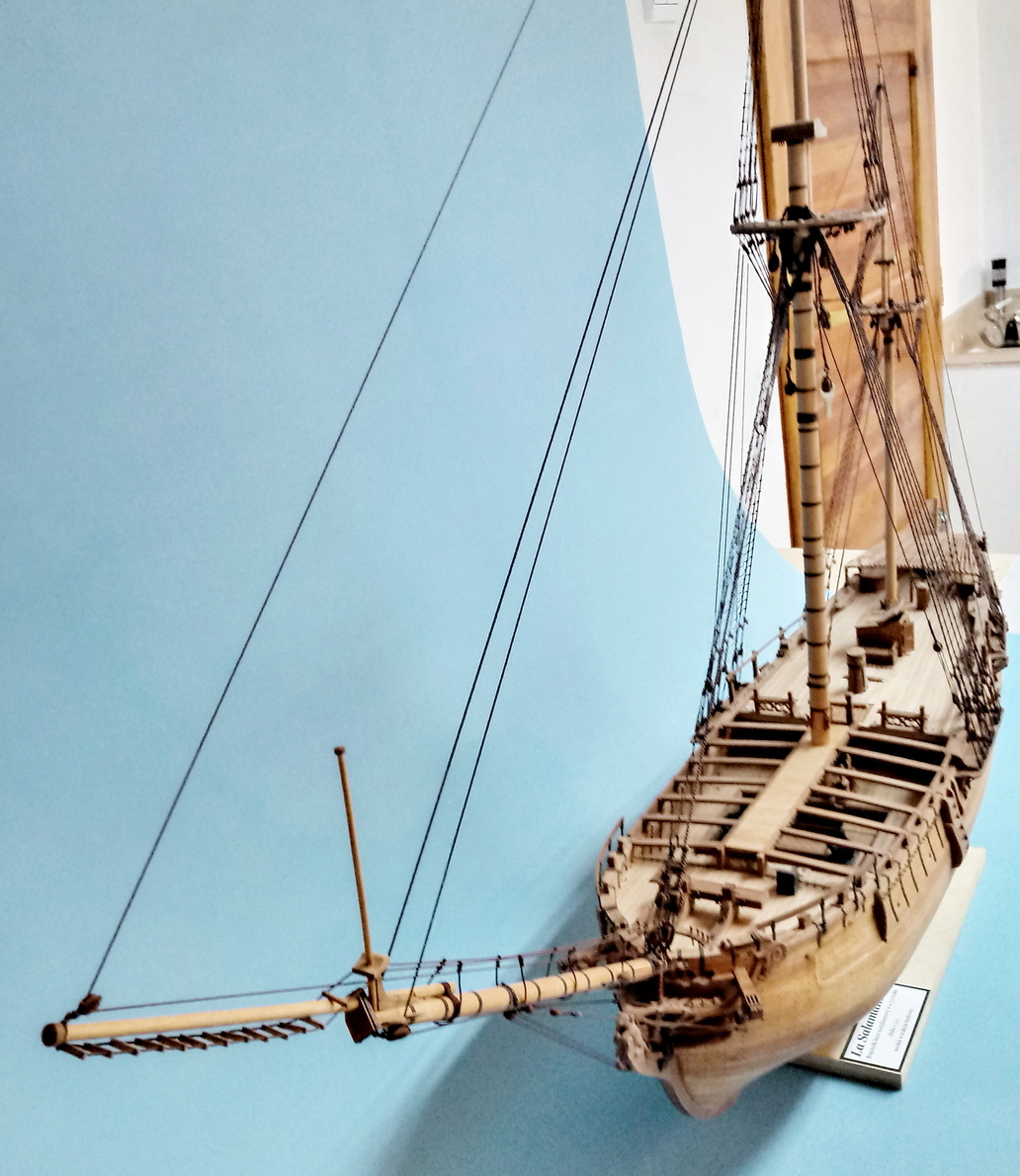

Na poniższych obrazkach widać efekty.

Po długich wahaniach, zdecydowałem się na wersję z żaglami, więc budowa jeszcze potrwa.

[kagra]

Piękna ta Salamandra.Słuszna decyzja.Żagle upiększą całość.Pozdrawiam.K.
