Goto Predestinatsia 1701 1:50

Post autor: Daro_Buko »

Witam wszystkich.
Dzisiaj rozpoczynam relację z budowy modelu Goto Predestinatsia. Sama budowa zaczęła się trochę wcześniej, bo w kwietniu 2016r.

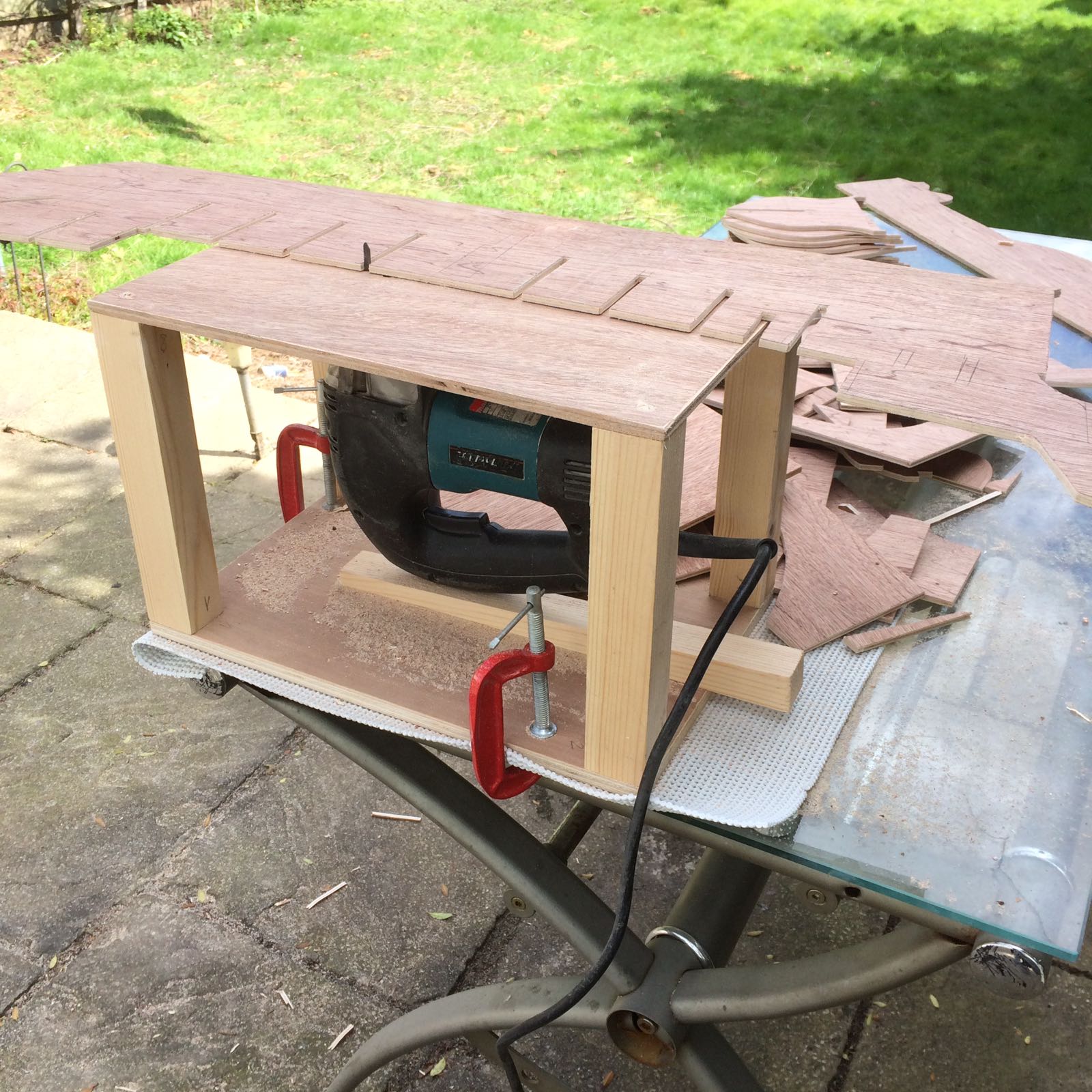

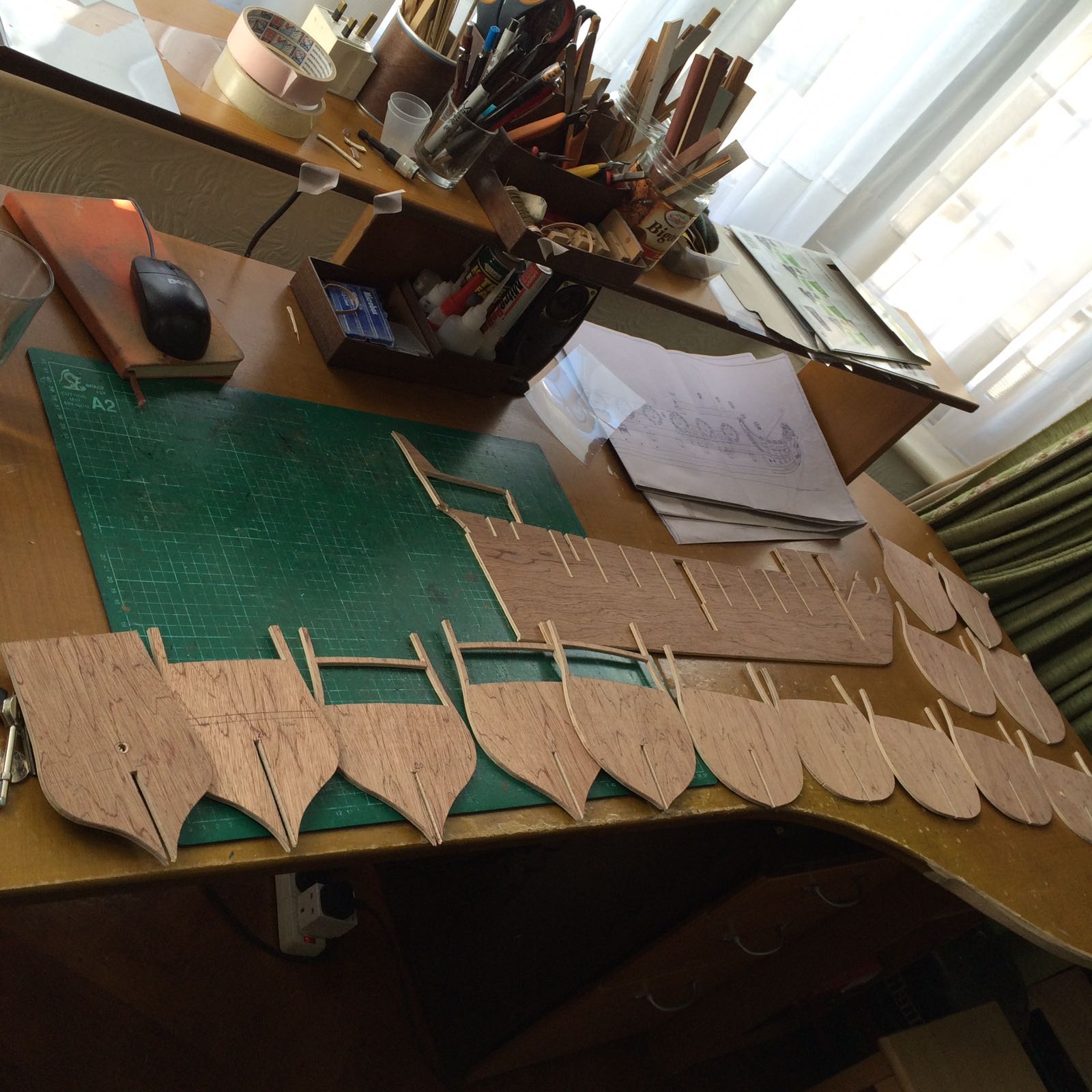

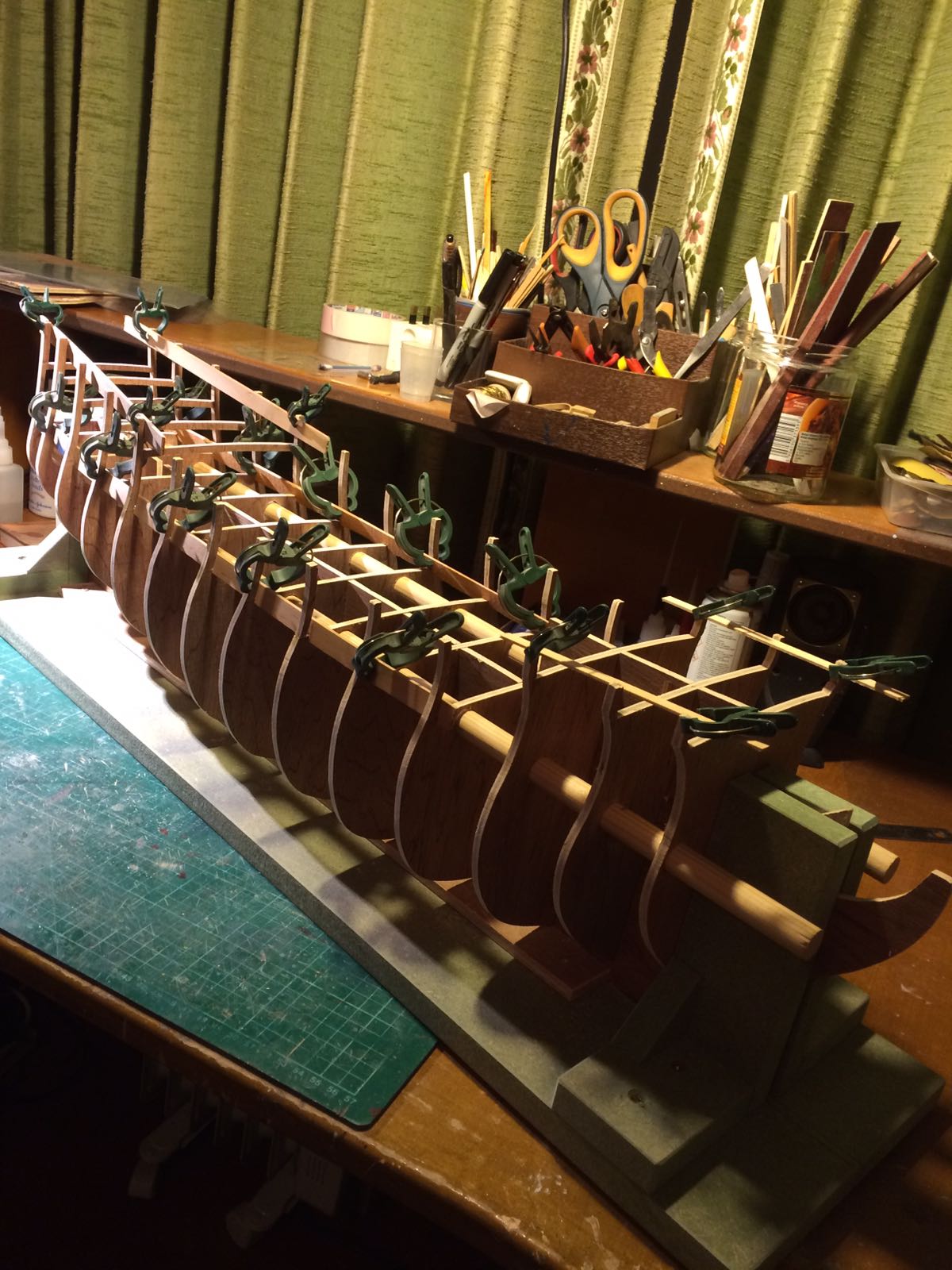

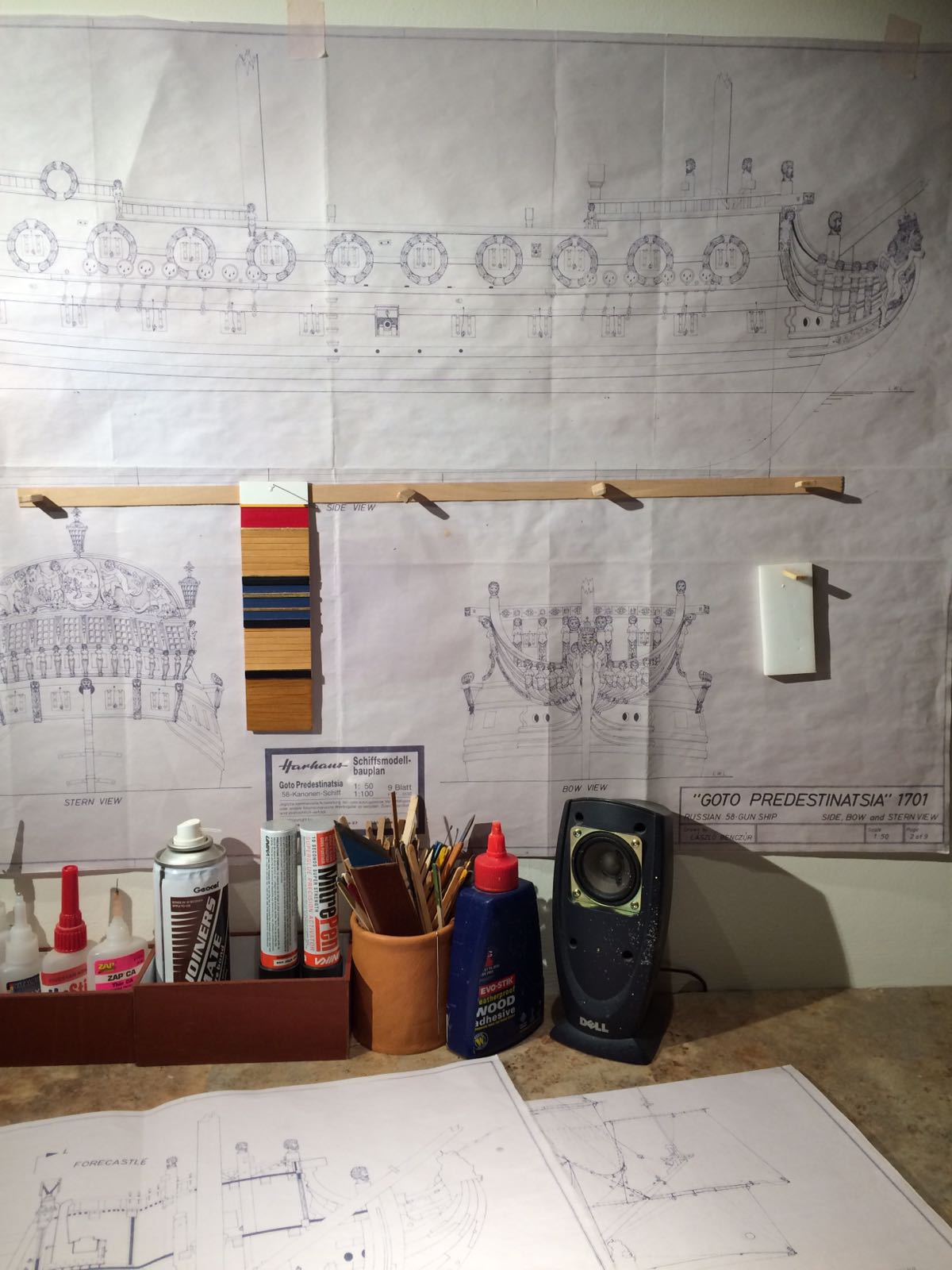

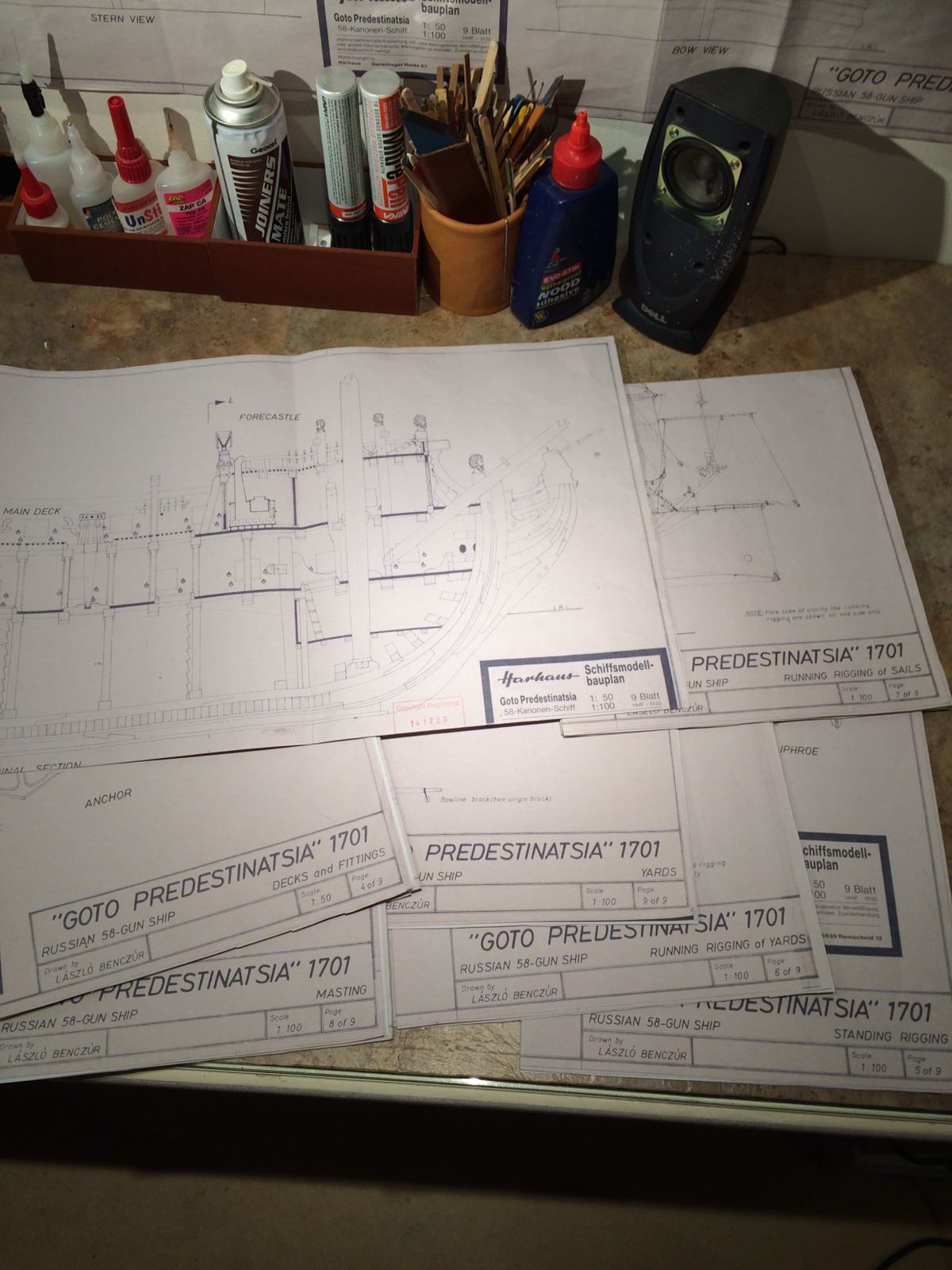

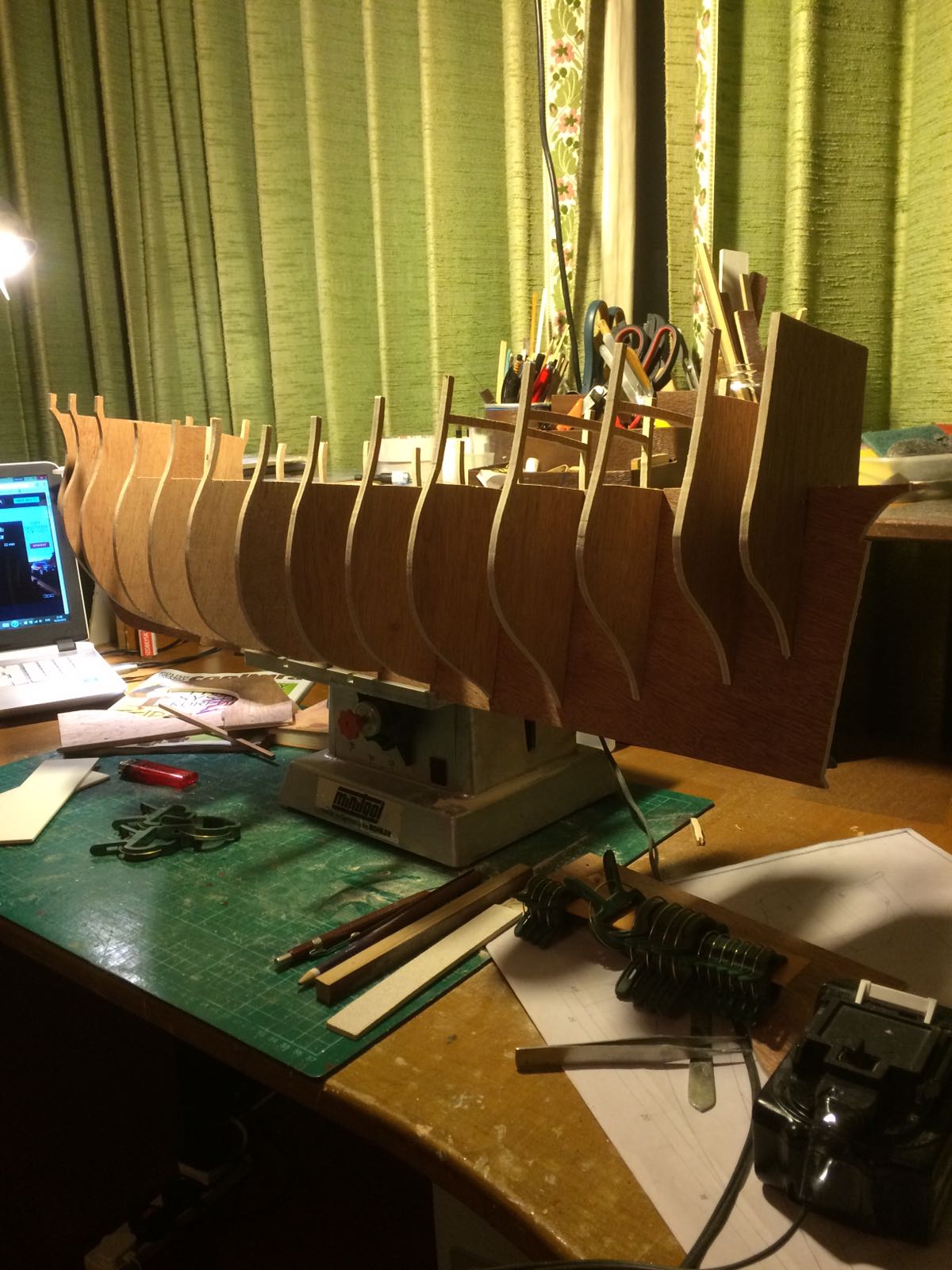

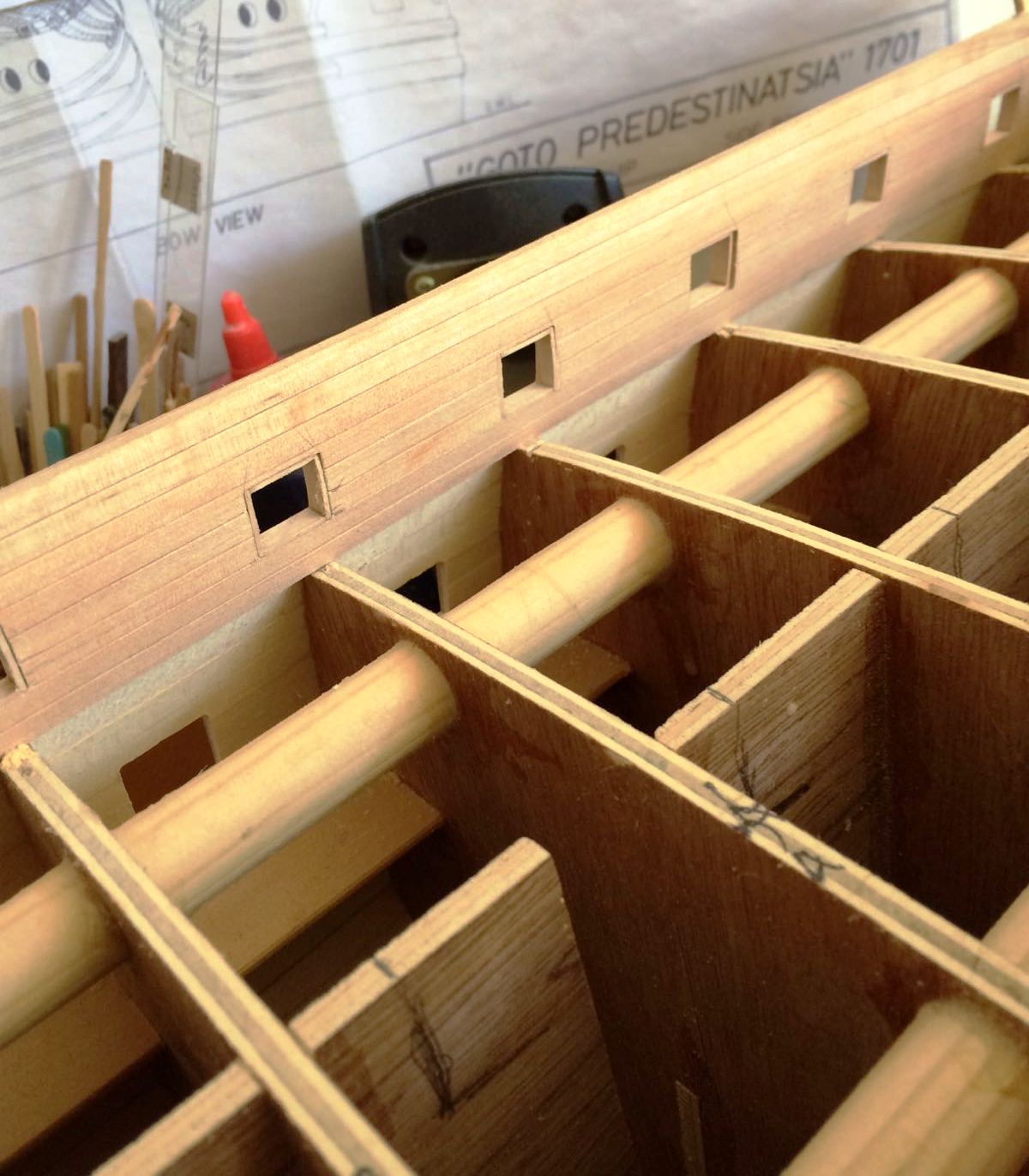

Mając Plany Modelarskie nr 145 z 1988r. planowałem, że kiedyś zbuduję ten żaglowiec. Po ich przeanalizowaniu doszedłem do wniosku, że mnie jednak nie zadowalają (brak szczegółów). Zakupiłem plany z wyd. Harhaus. W trakcie budowy będę opierał się właśnie na nich oraz na znalezionych w sieci zdjęciach repliki Goto zbudowanej w 2014r. w Woroneżu. Myślę, że projekt zajmie mi 2-3 lata. Drewno użyte do budowy to olcha (pokłady i maszty) oraz czereśnia - ze względu na jej piękny kolor. Szkielet buduję metodą tradycyjną: wręgi ze sklejki 5 mm, usztywniane kołkami drewnianymi fi 15 mm. Poszycie podwójne z listewek. Do wycięcia posłużyła mi wyżynarka i stolik własnej roboty. Po sklejeniu szkieletu zabrałem się do klejenia pierwszego poszycia z lipy 7x1,5mm.
Zapraszam do komentowania.
Załączniki
Awatar użytkownika
daro68
Posty: 1
Rejestracja: 11 cze 2012, 21:18

Re: Goto Predestinatsia 1701 1:50

Post autor: daro68 »

Witam właśnie bazując na PM w trakcie budowy musiałem przerabiać kilka elementów takich jak opuszczenie pokładów bo wychodziły na wysokości furt i parę innych detali. Tak jak piszesz PM nie oddają szczegółów co do budowy kibicuję i czekam na fotki.
Pozdrawiam.
Awatar użytkownika
Daro_Buko
Posty: 4
Rejestracja: 28 wrz 2016, 22:41

Re: Goto Predestinatsia 1701 1:50

Post autor: Daro_Buko »

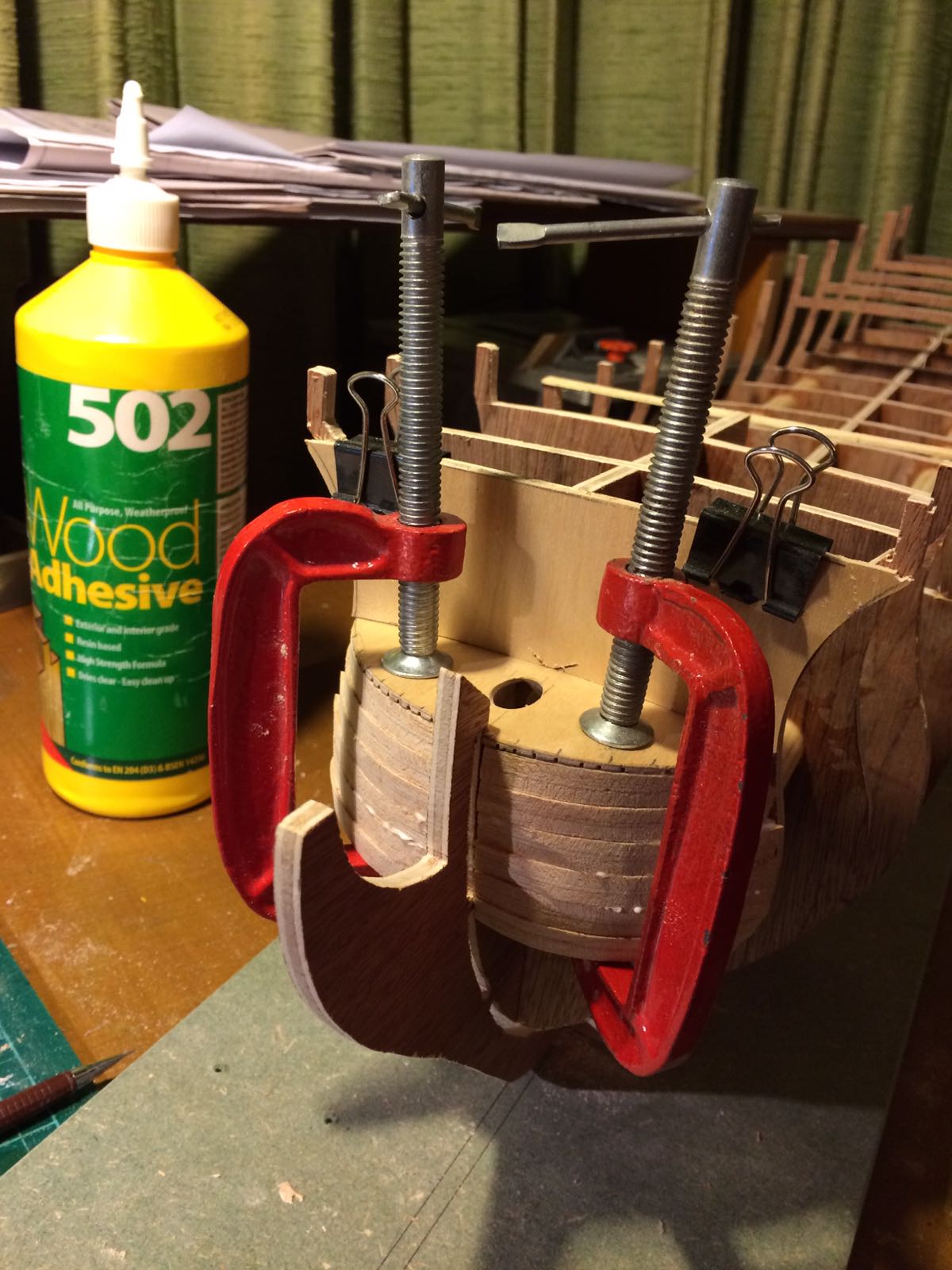

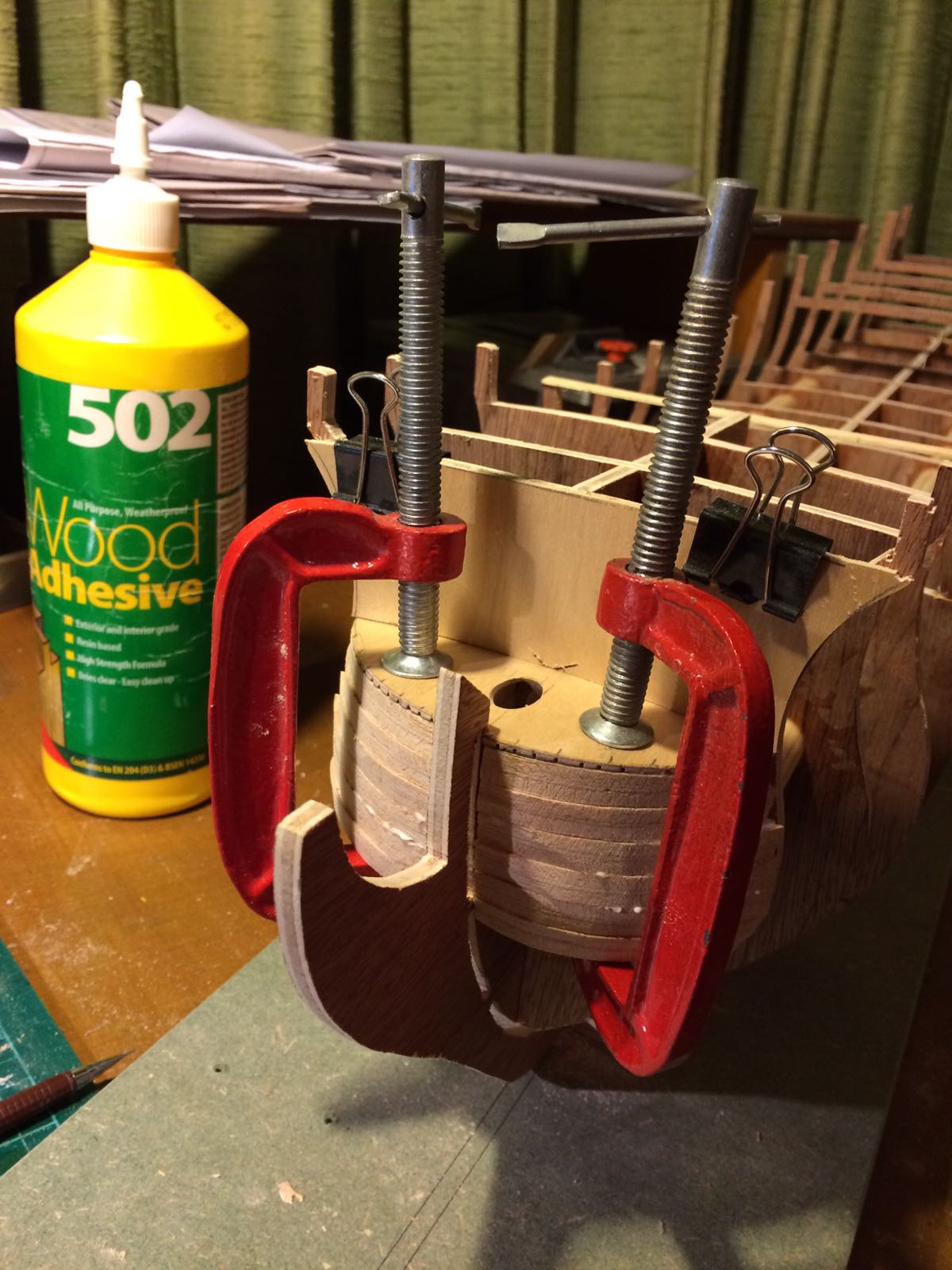

Po sklejeniu szkieletu pora na wklejenie wypełnień, oto mój sposób.
Wycinam z twardej balsy i wklejam od największych do najmniejszych elementów.

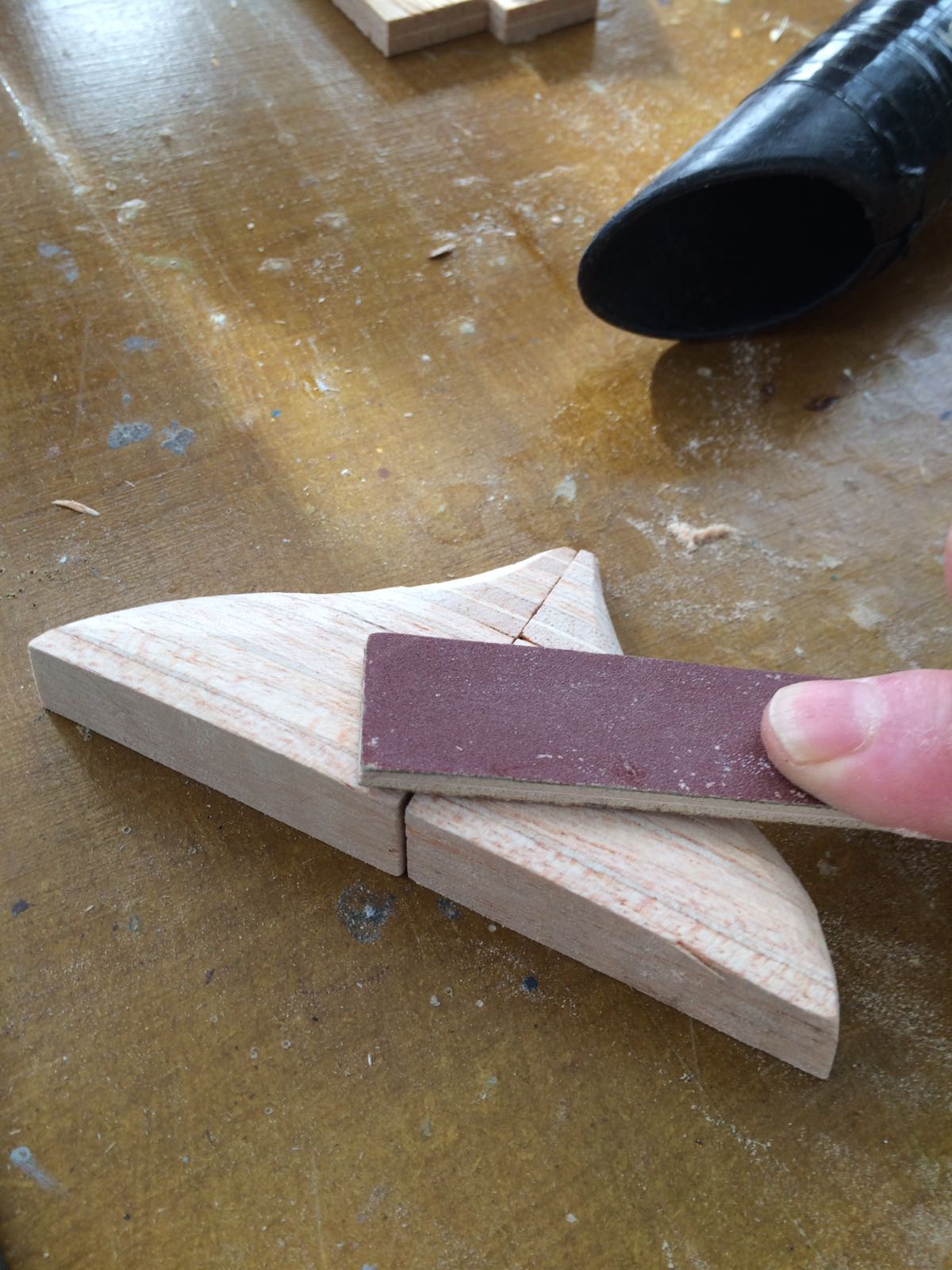

Szlifuję elementy złączone, bo w ten sposób można kontrolować symetrię, wtedy wklejam na miejsce.
Załączniki
Awatar użytkownika
Daro_Buko
Posty: 4
Rejestracja: 28 wrz 2016, 22:41

Re: Goto Predestinatsia 1701 1:50

Post autor: Daro_Buko »

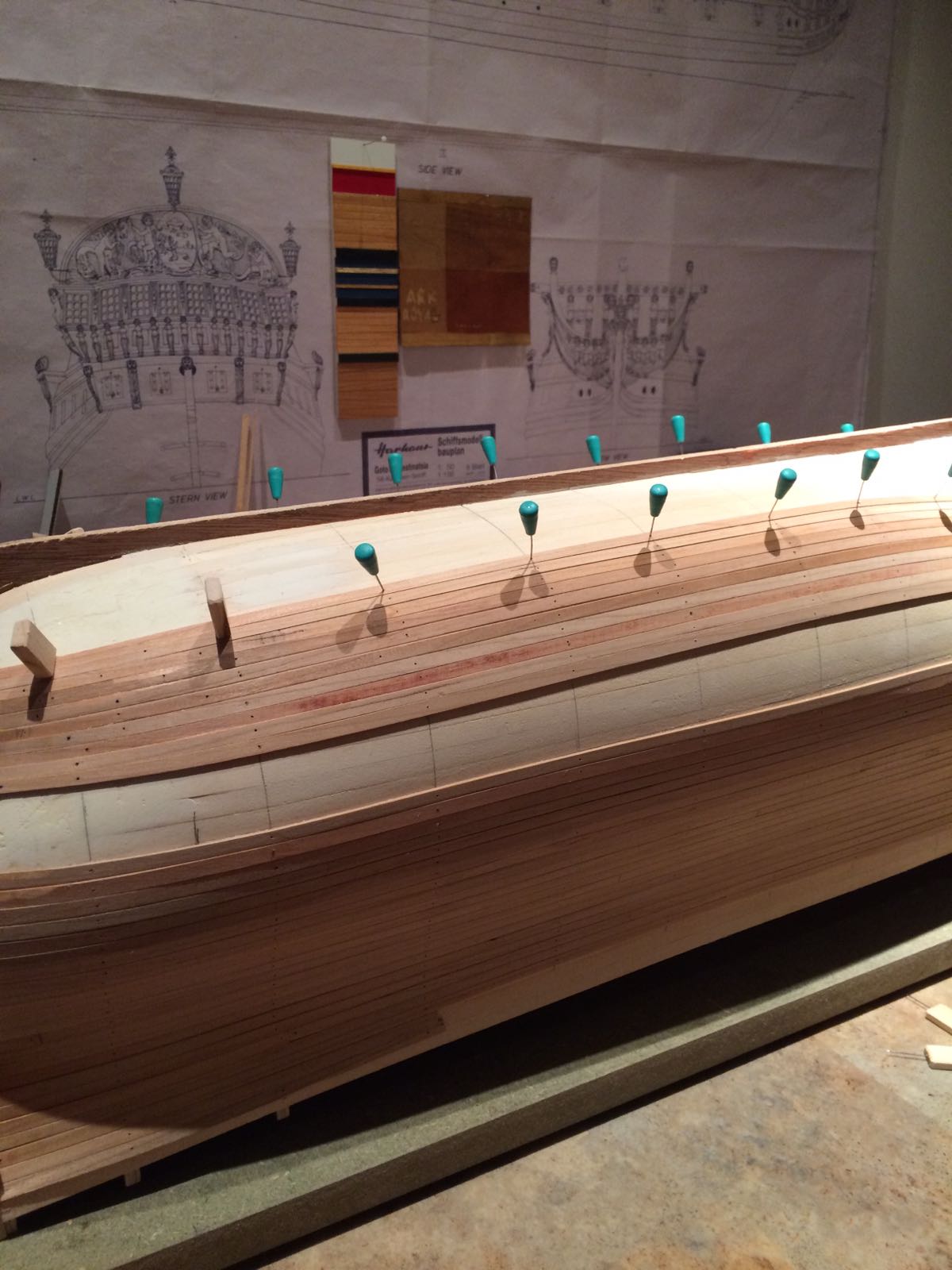

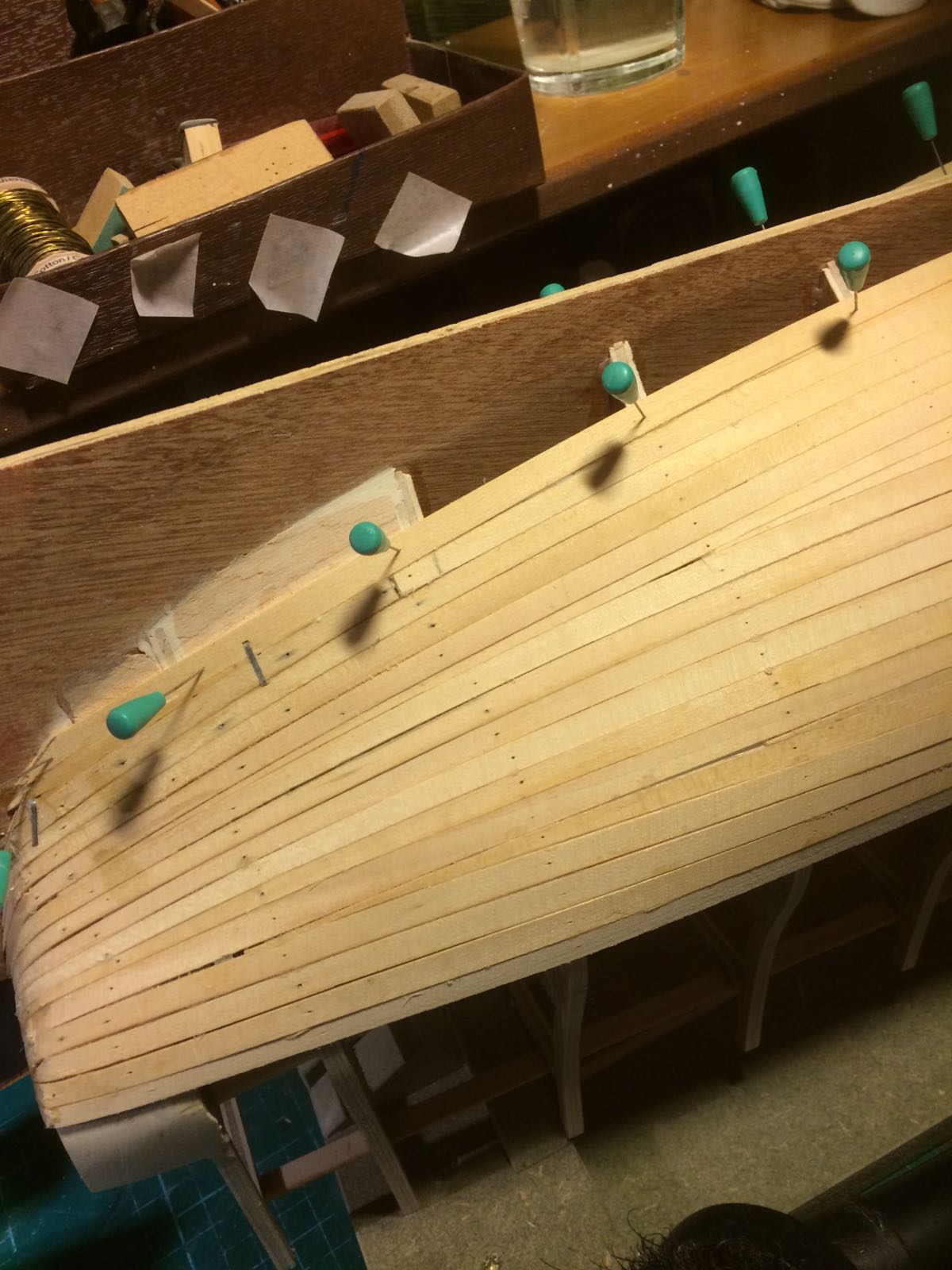

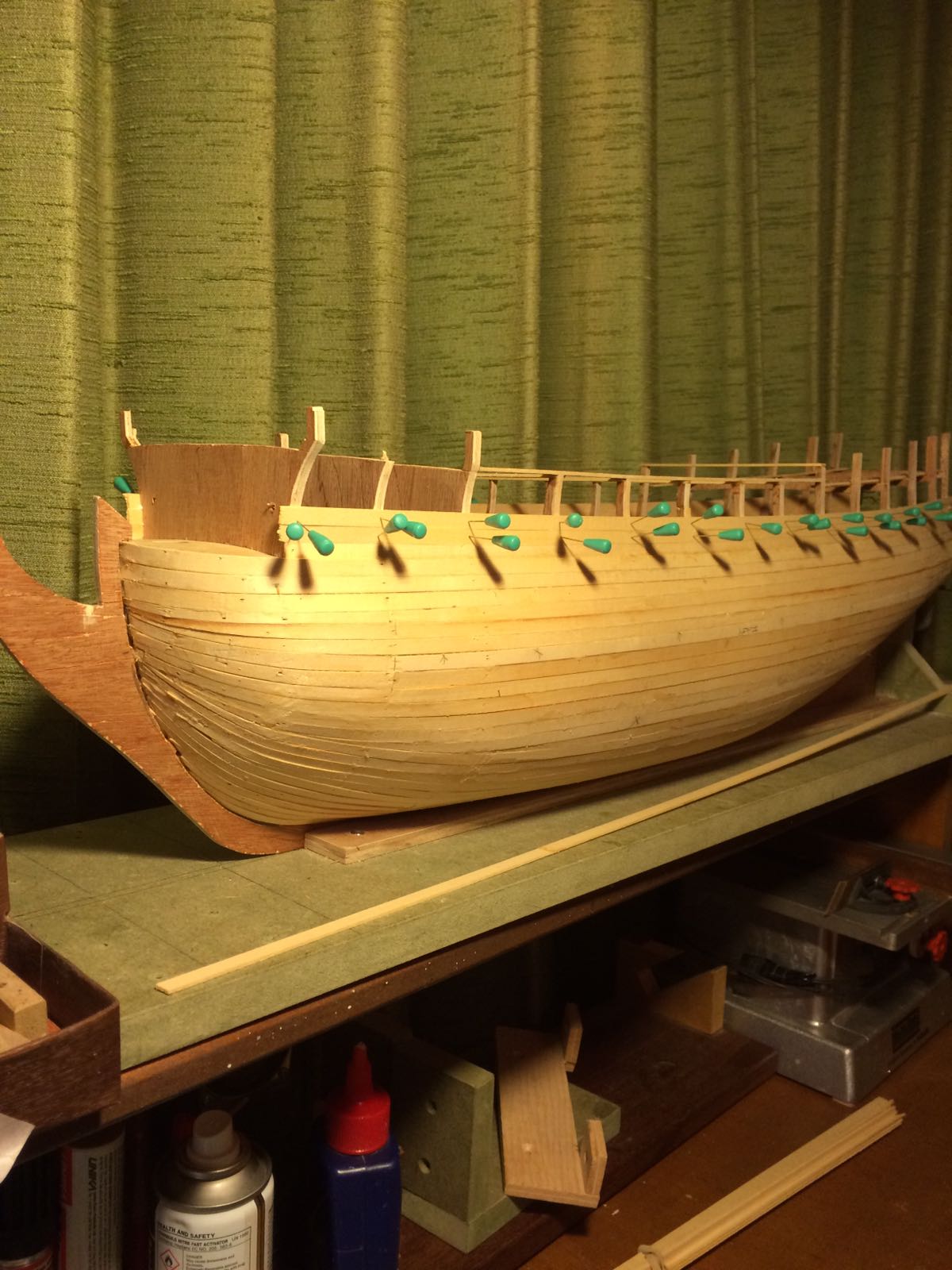

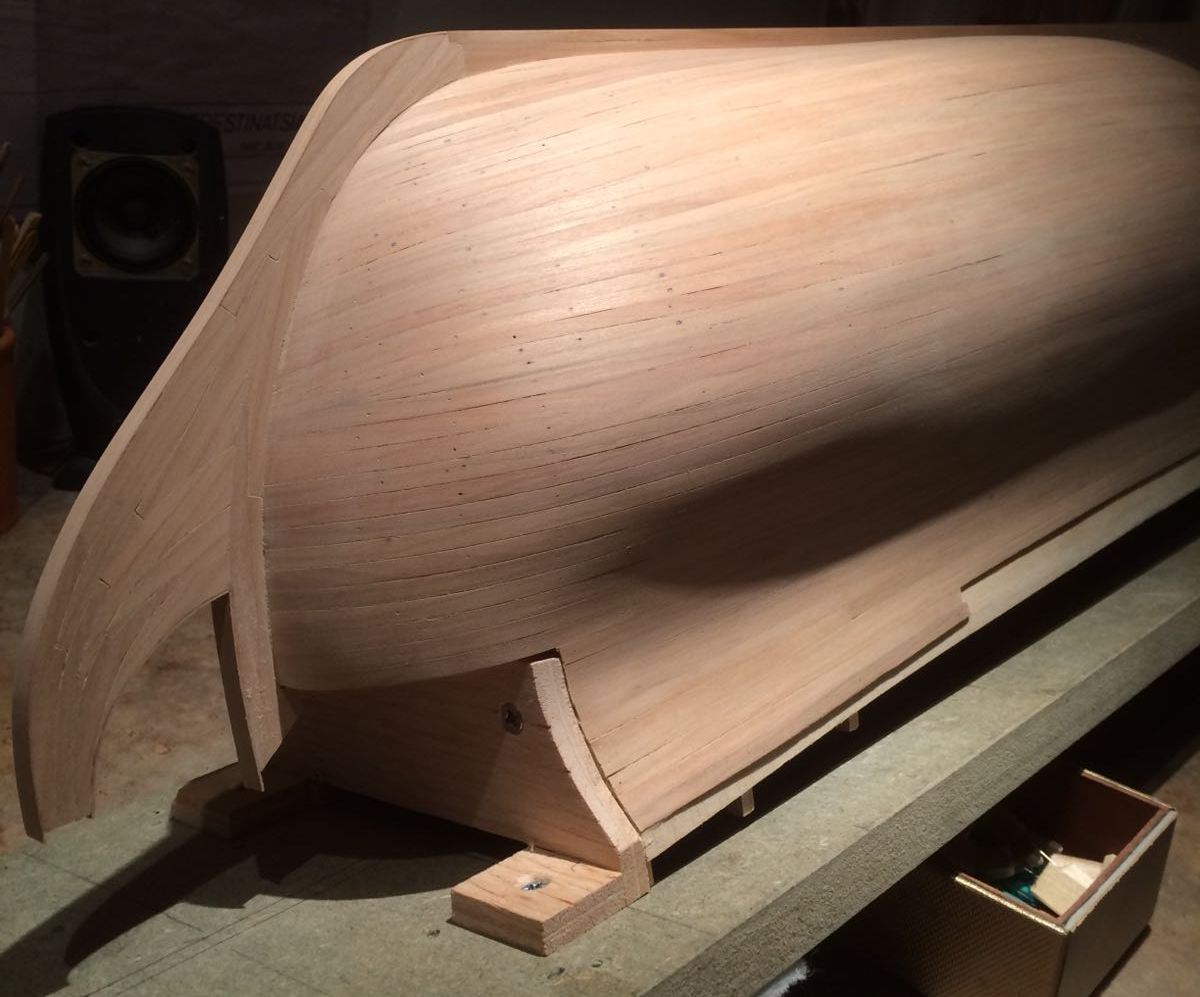

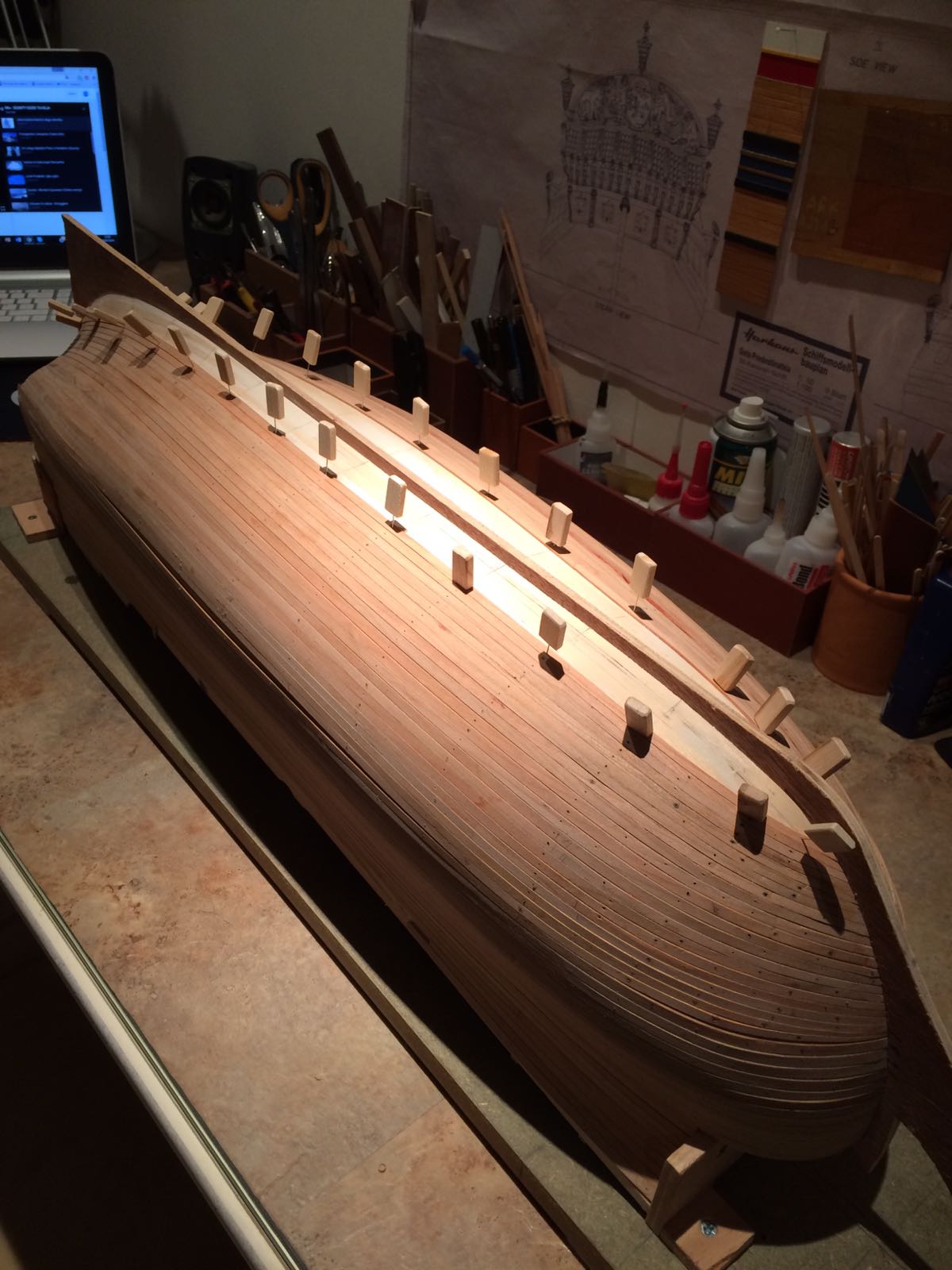

Kolejny etap to klejenie poszycia.
Załączniki
Wbrew pozorom jest to bardzo szybki sposób. Do tej pory nie widziałem, aby inni modelarze go wykorzystywali, ja jednak bardzo gorąco polecam , gdyż nie jest skomplikowany i znacznie przyspiesza prace nad modelem.
Wbrew pozorom jest to bardzo szybki sposób. Do tej pory nie widziałem, aby inni modelarze go wykorzystywali, ja jednak bardzo gorąco polecam , gdyż nie jest skomplikowany i znacznie przyspiesza prace nad modelem.

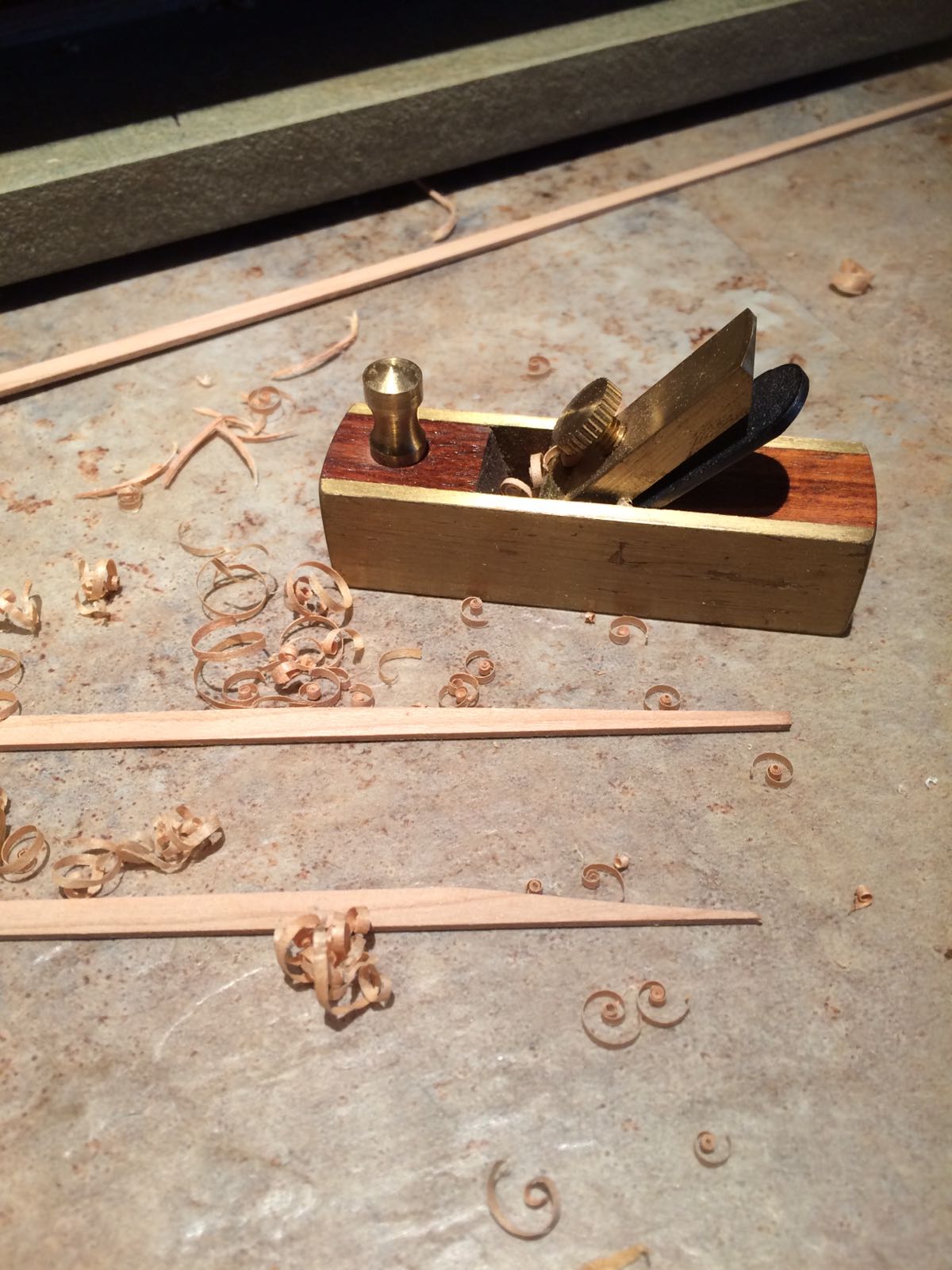

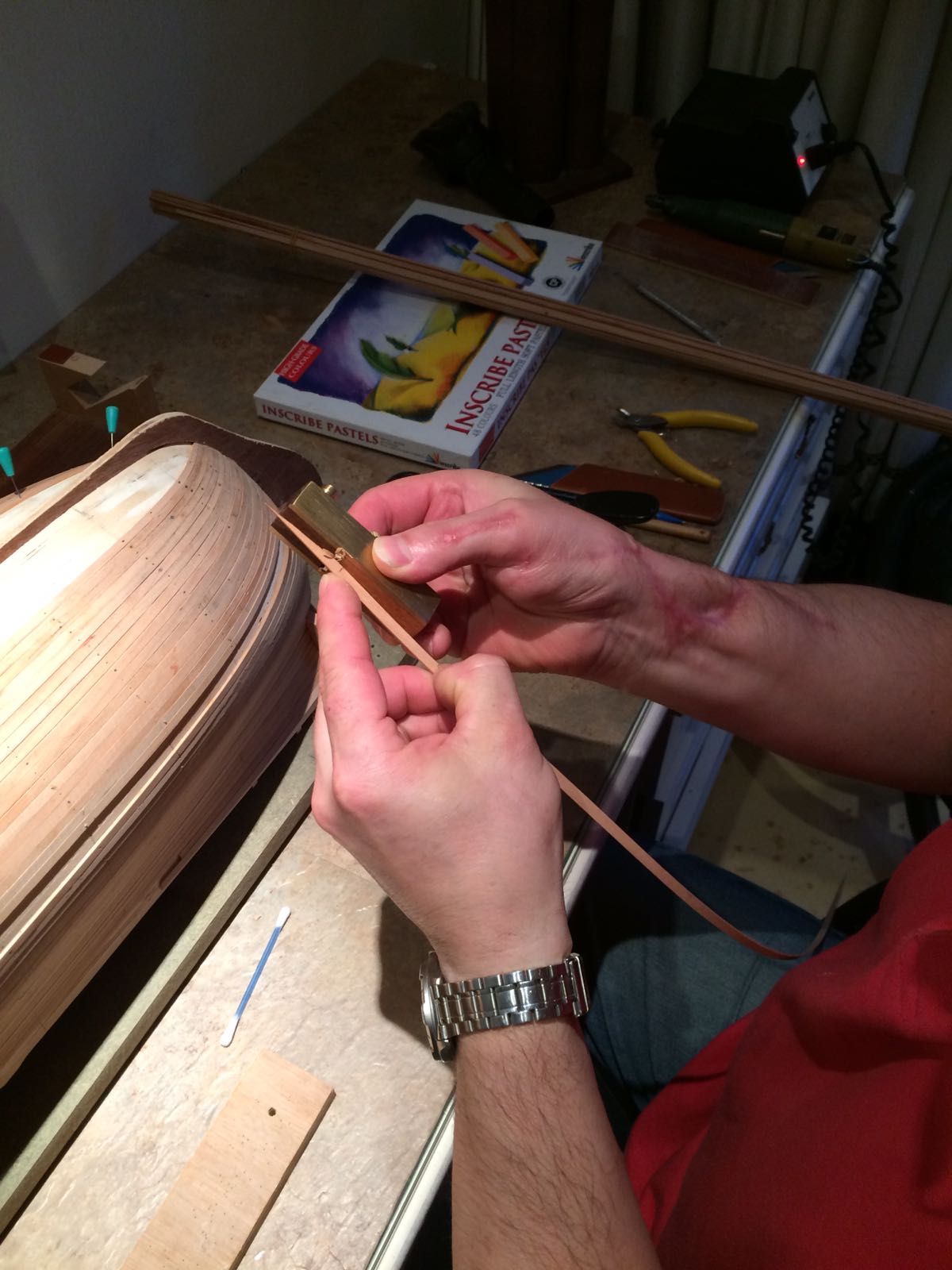

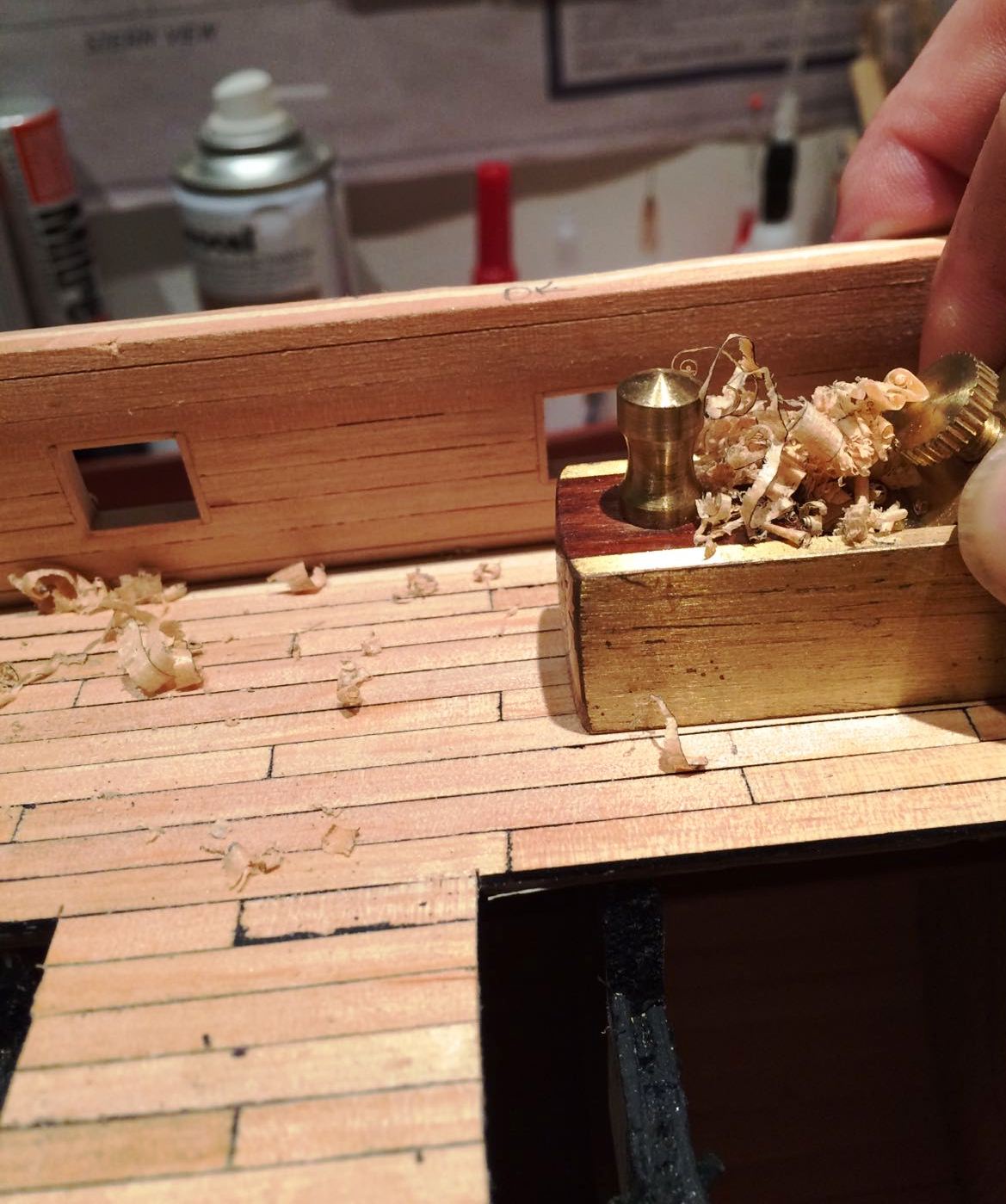

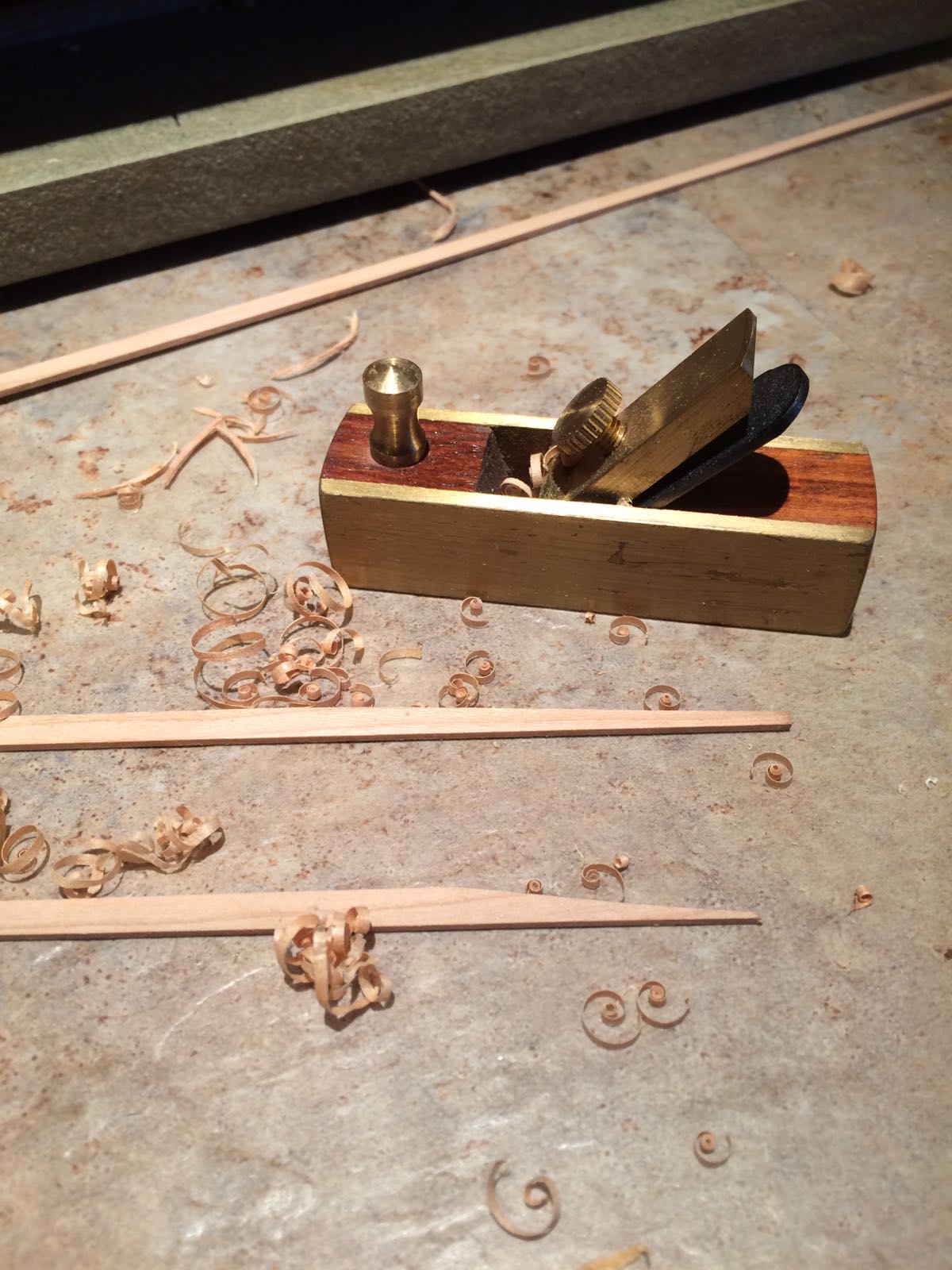

Końcówki dopieszczam mini hebelkiem.
Końcówki dopieszczam mini hebelkiem.

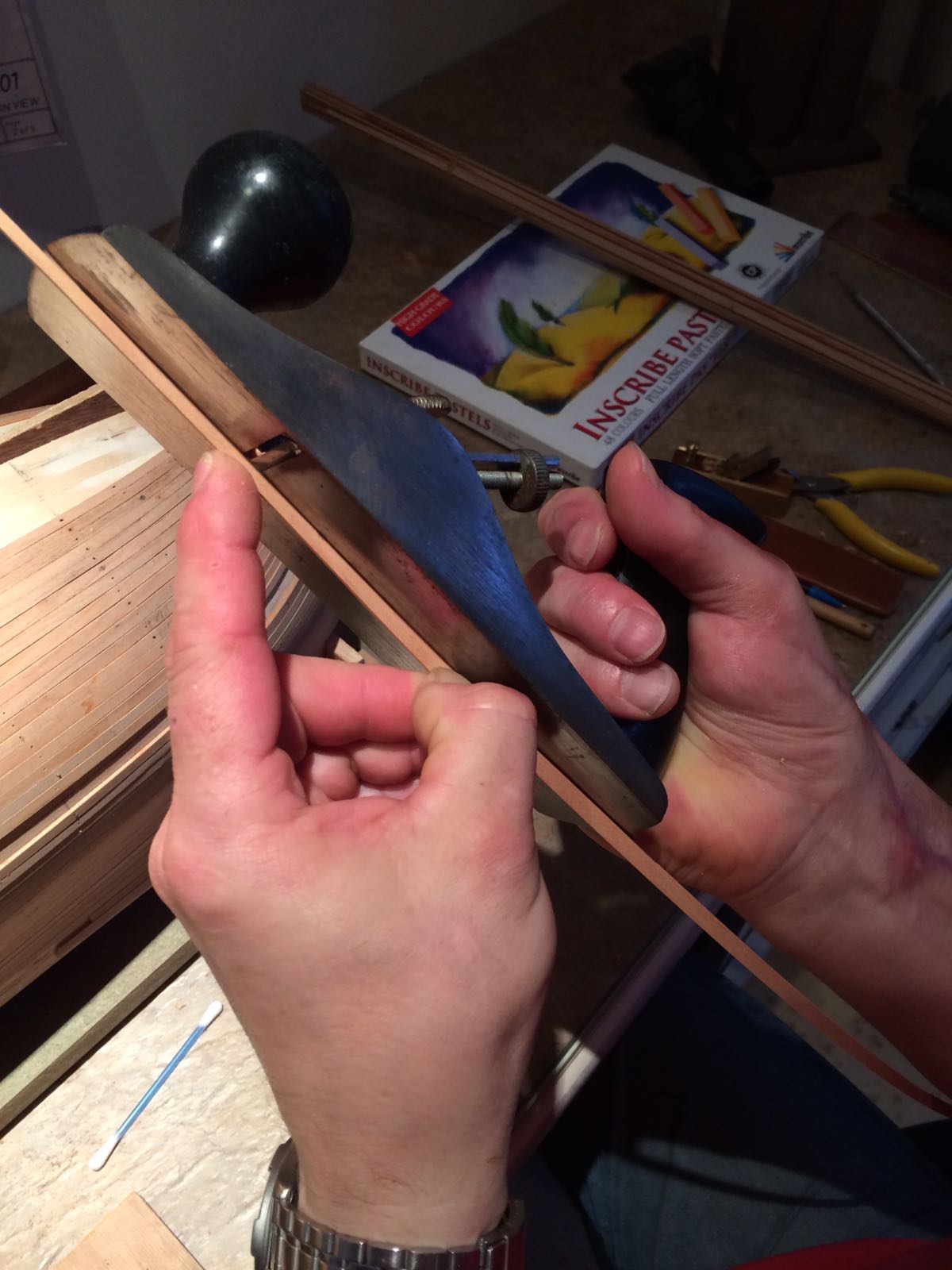

Listewki skosuję Stanleyem nr 3.
Listewki skosuję Stanleyem nr 3.
Czereśnia amerykańska jest dosyć twarda, ale moczenie w szklance z wrzątkiem przez kilka minut, pomaga dogiąć listewki do potrzebnego kształtu
Czereśnia amerykańska jest dosyć twarda, ale moczenie w szklance z wrzątkiem przez kilka minut, pomaga dogiąć listewki do potrzebnego kształtu
Drugie poszycie jest z czereśni 4,5 x 1,3 mm.
Drugie poszycie jest z czereśni 4,5 x 1,3 mm.
Bardzo lubię ten etap, ale prawdziwa zabawa to dopiero druga warstwa poszycia.
Bardzo lubię ten etap, ale prawdziwa zabawa to dopiero druga warstwa poszycia.
Awatar użytkownika
Daro_Buko
Posty: 4
Rejestracja: 28 wrz 2016, 22:41

Re: Goto Predestinatsia 1701 1:50

Post autor: Daro_Buko »

Witajcie Panowie!

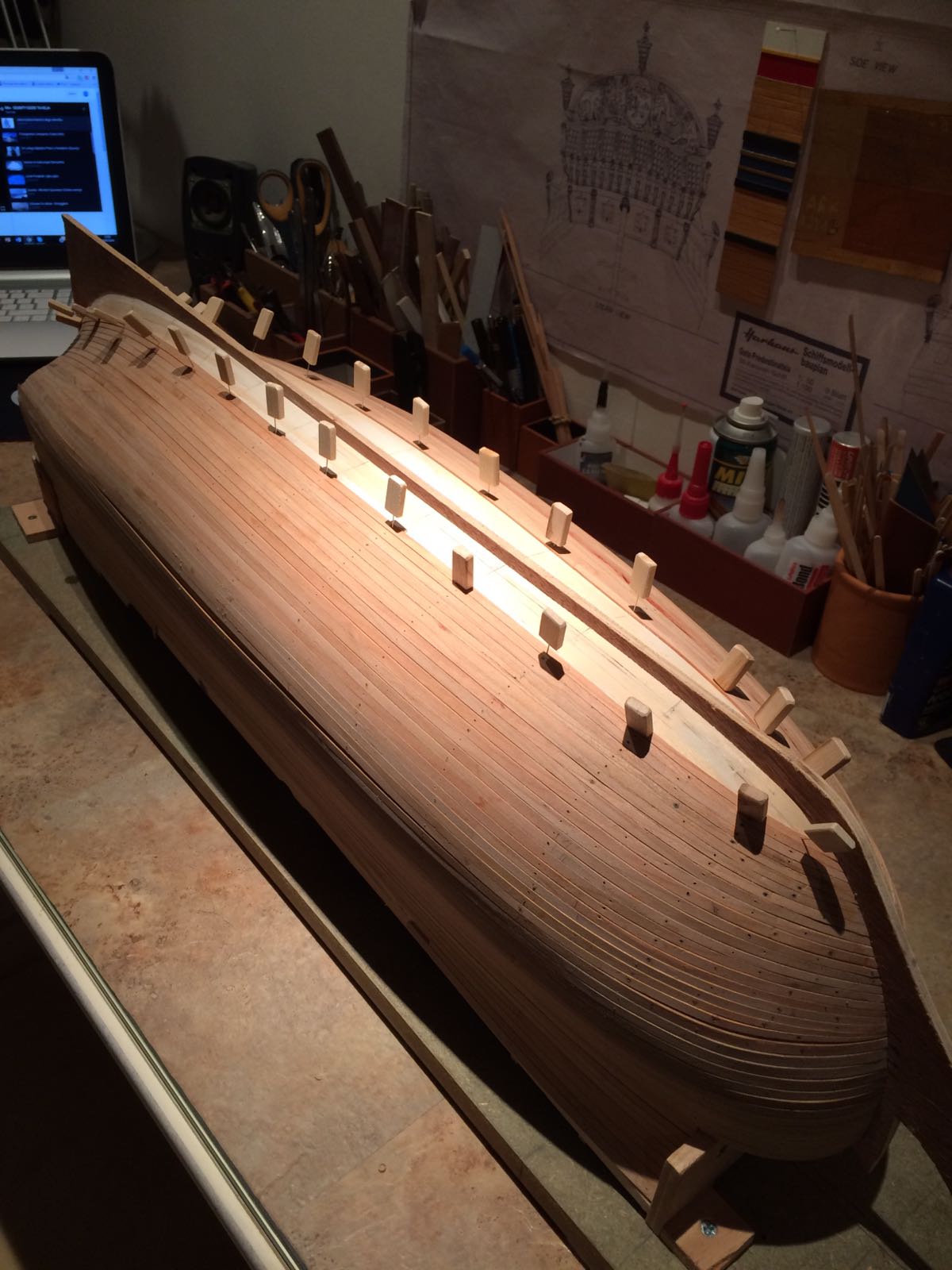

Zakończyłem klejenie drugiego poszycia, tak to wygląda.
Załączniki

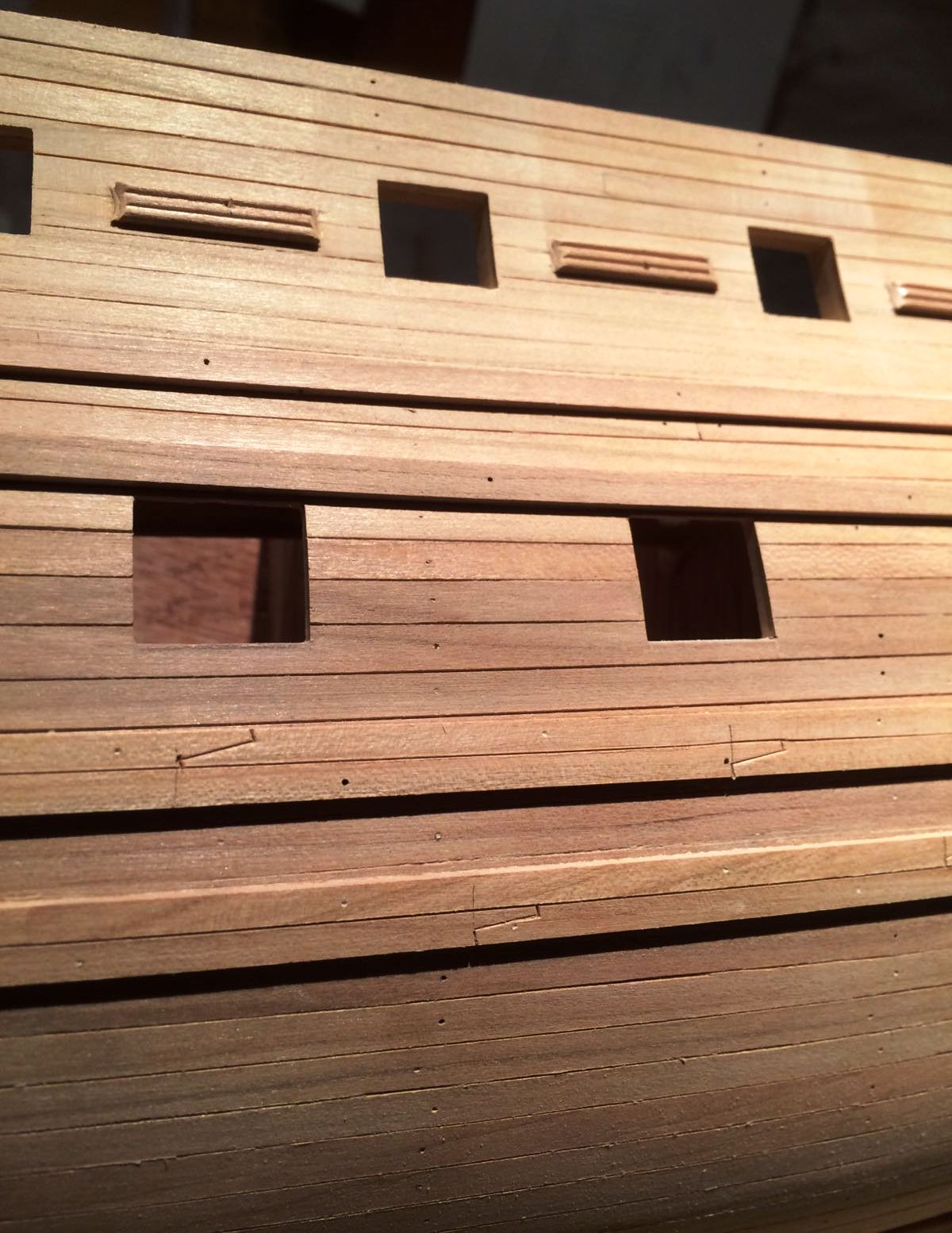

Listwy 3,5 x 1,5 mm kleję pełnej długości, bo tak jest łatwiej, a imitację łączenia naciąłem dłutem.
Listwy 3,5 x 1,5 mm kleję pełnej długości, bo tak jest łatwiej, a imitację łączenia naciąłem dłutem.

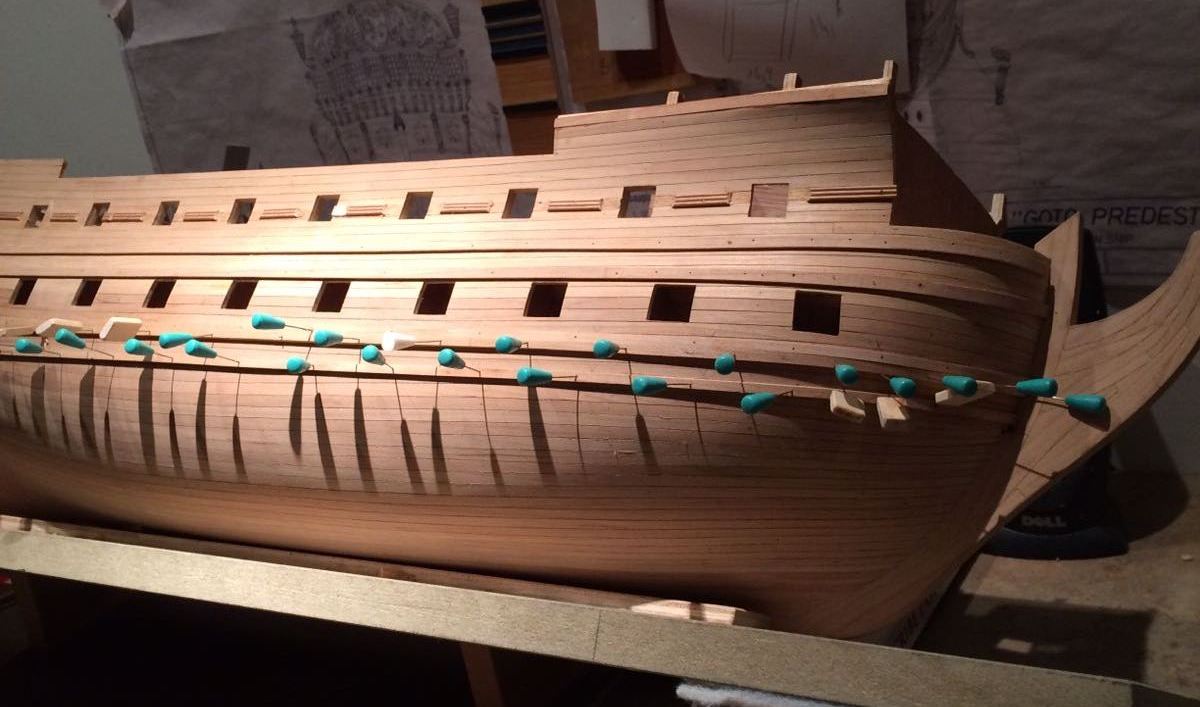

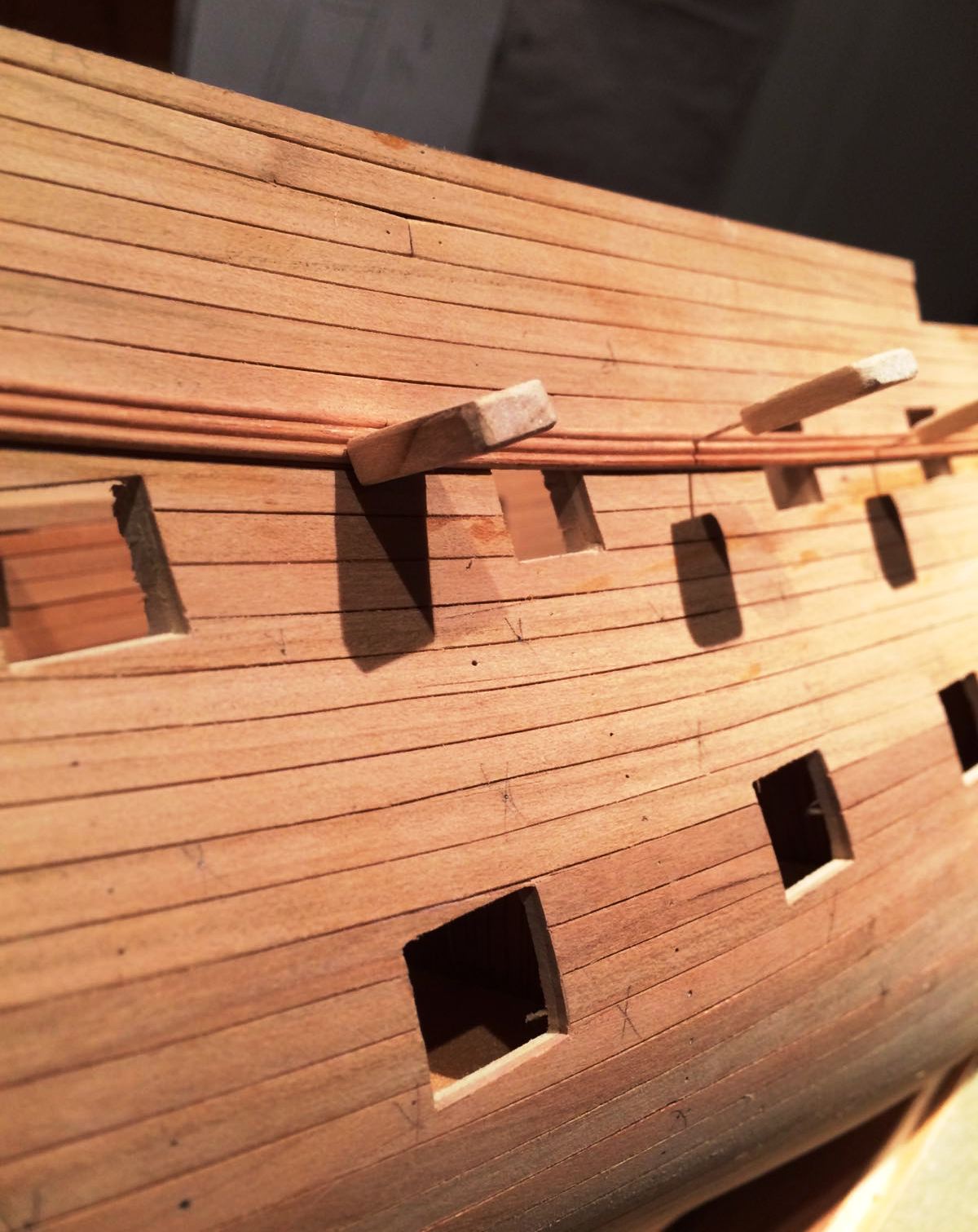

Po ich wycięciu zabrałem się za klejenie odbojnic.
Po ich wycięciu zabrałem się za klejenie odbojnic.

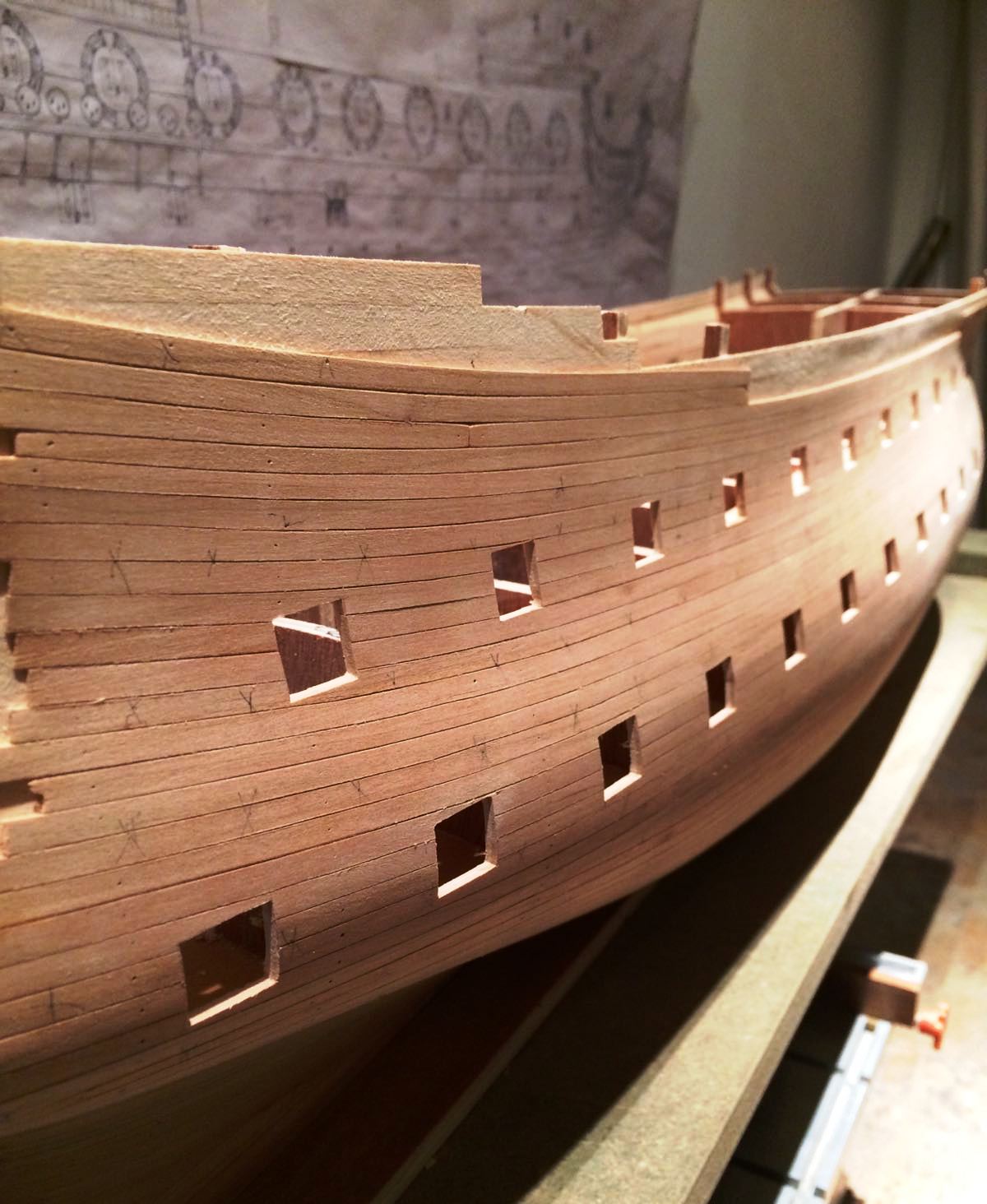

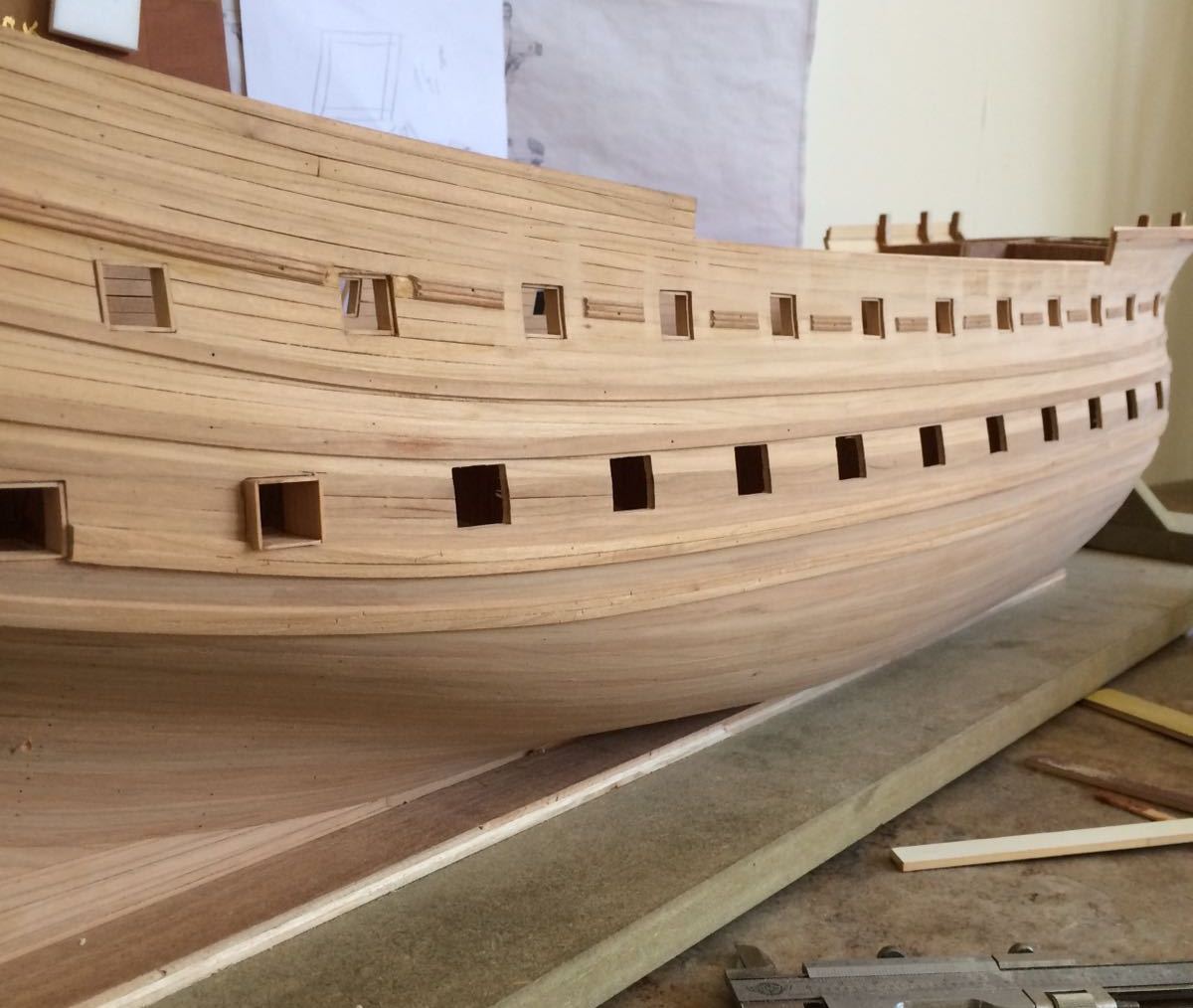

Kolejny krok to wyznaczenie i wycięcie furt działowych.
Kolejny krok to wyznaczenie i wycięcie furt działowych.

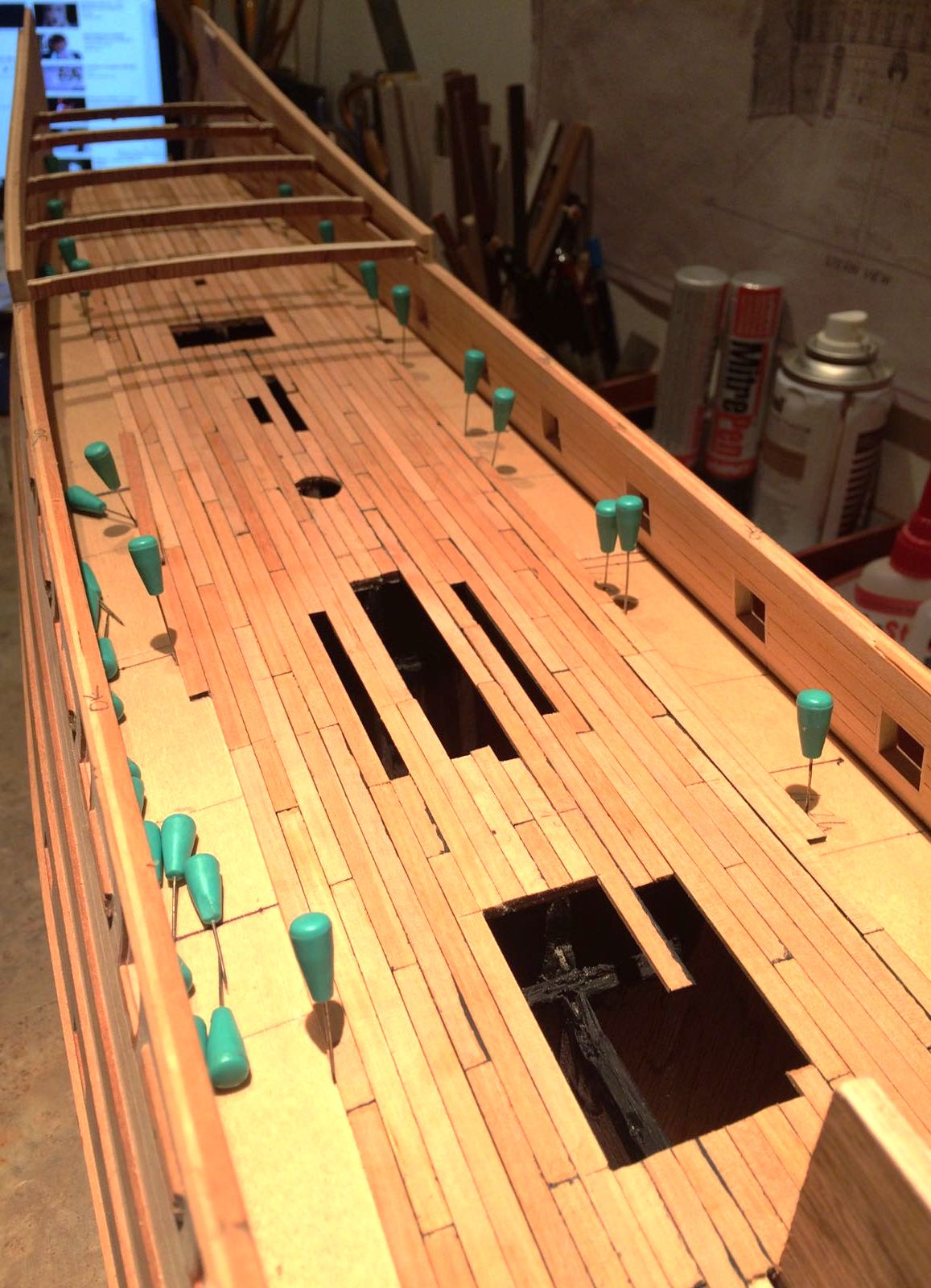

Następnie zrobiłem pokład.
Następnie zrobiłem pokład.
Awatar użytkownika
Daro_Buko
Posty: 4
Rejestracja: 28 wrz 2016, 22:41

Re: Goto Predestinatsia 1701 1:50

Post autor: Daro_Buko »

Witajcie!

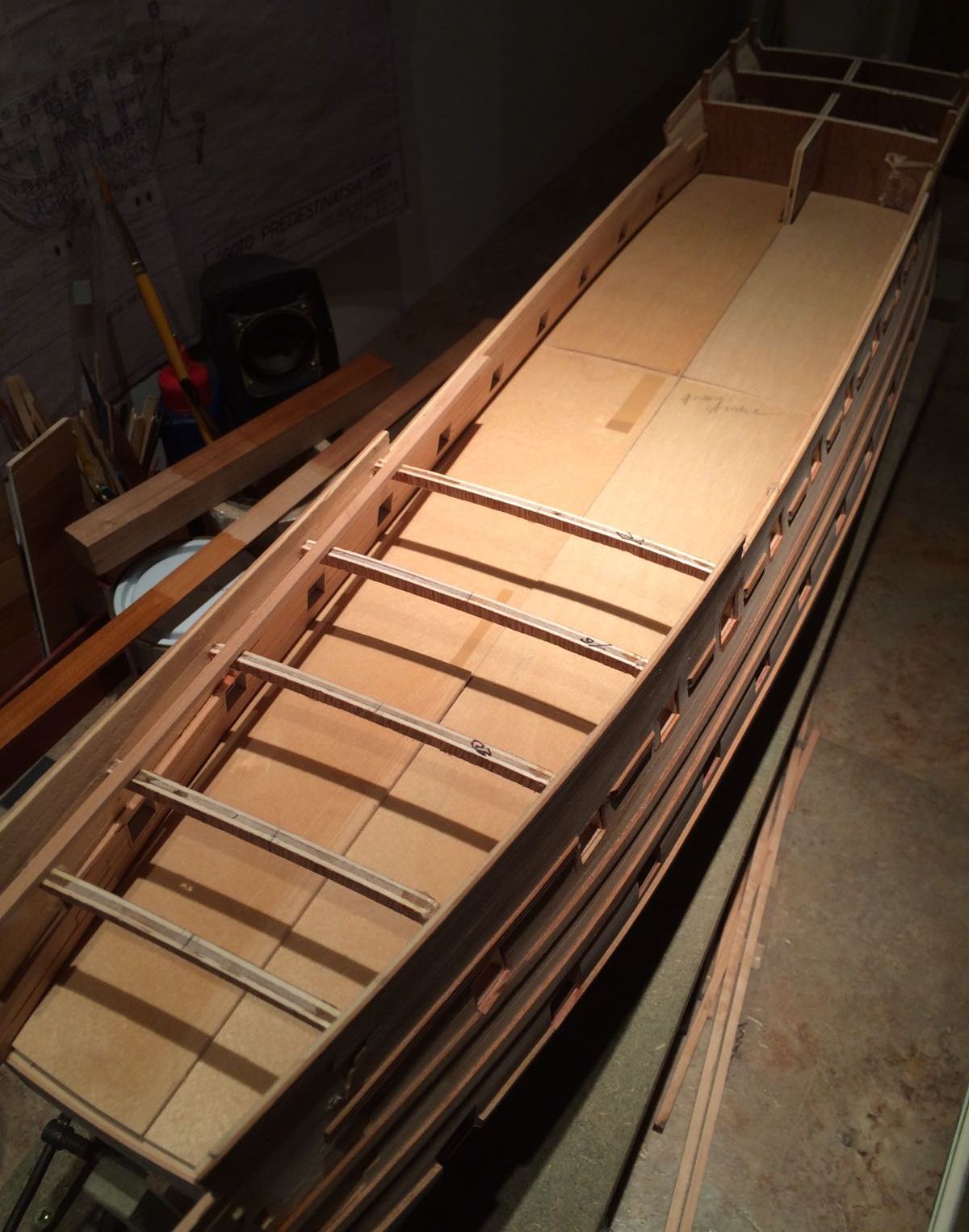

Po zakończeniu odbojnic zabrałem się za wykonanie furt działowych i pokładu.
Załączniki
Na koniec dopieszczam papierem p180/240.
Na koniec dopieszczam papierem p180/240.
Po przyklejeniu do pokładu wygładzam gładzikiem.
Po przyklejeniu do pokładu wygładzam gładzikiem.
Następnie, pocięte na odpowiednie długości, sklejam w pakiety i maluję czarną farbą akrylową, uprzednio gruntując rozcieńczonym wikolem.
Następnie, pocięte na odpowiednie długości, sklejam w pakiety i maluję czarną farbą akrylową, uprzednio gruntując rozcieńczonym wikolem.
Po wycięciu odpowiednich listew z olchy 1,3 x 4,8 mm musiałem je zeszlifować z szerokości, ponieważ deski muszą być zbieżne.
Po wycięciu odpowiednich listew z olchy 1,3 x 4,8 mm musiałem je zeszlifować z szerokości, ponieważ deski muszą być zbieżne.
myszor
Posty: 1061
Rejestracja: 04 gru 2010, 21:56

Re: Goto Predestinatsia 1701 1:50

Post autor: myszor »

Witaj.
Nie wiem czemu ale Twoja relacja mi umknęła a jest fajna
Świetnie Ci to wychodzi . Brawo .
Mam prośbę , czy mógłbyś bliżej Nam pokazać Twoja piłę do listewek .

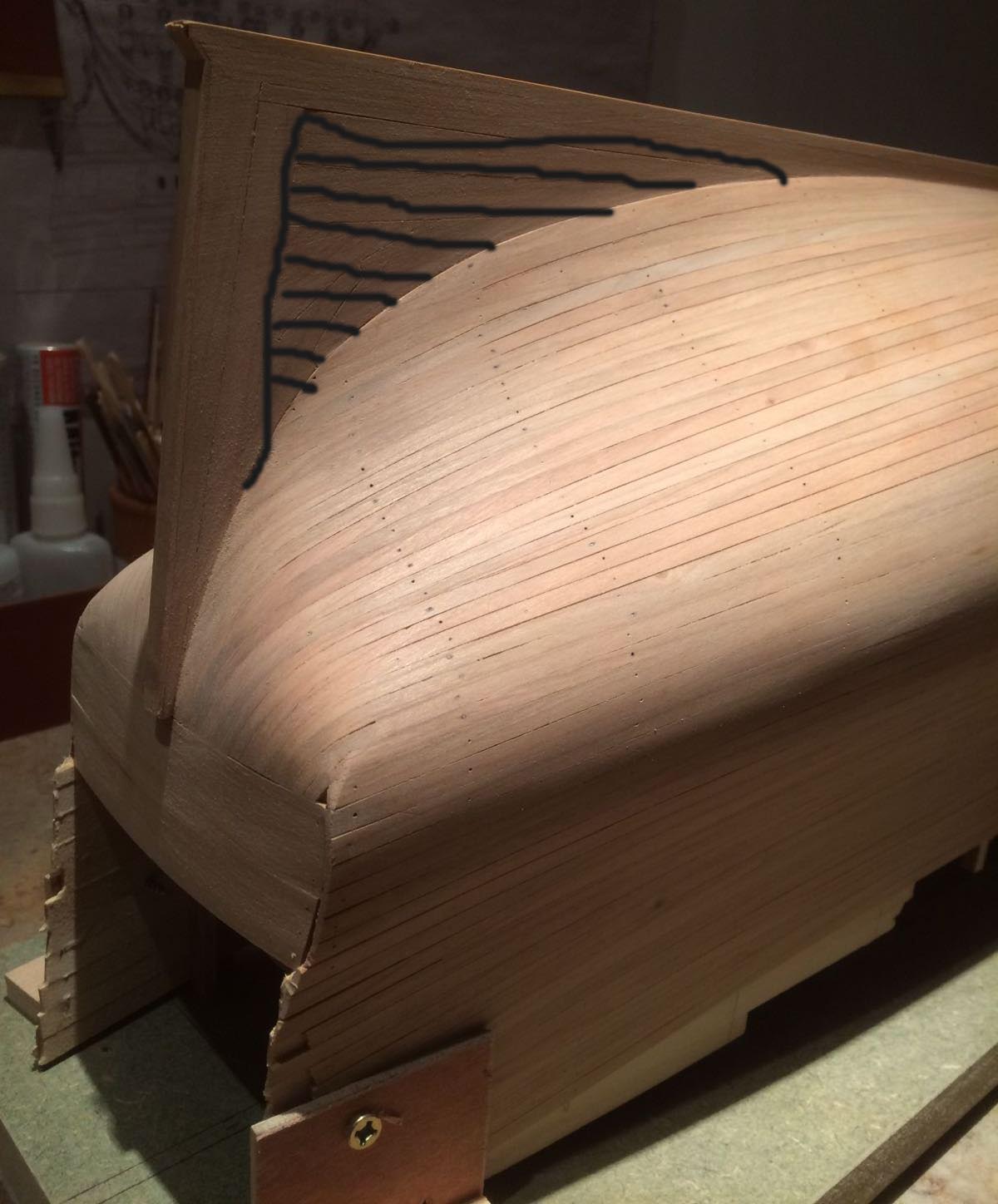

Po wnikliwym obejrzeniu fotek mam pytanie . Czy aby nie powinny być tam listwy poszycia na rufie ?
Załączniki
Pozdrawiam . Andrzej :)

Drewno to surowiec , który od niepamiętnych czasów odgrywał wielką role w życiu człowieka , dlatego też powinno być traktowane z należytą atencją .
Awatar użytkownika
Daro_Buko
Posty: 4
Rejestracja: 28 wrz 2016, 22:41

Re: Goto Predestinatsia 1701 1:50

Post autor: Daro_Buko »

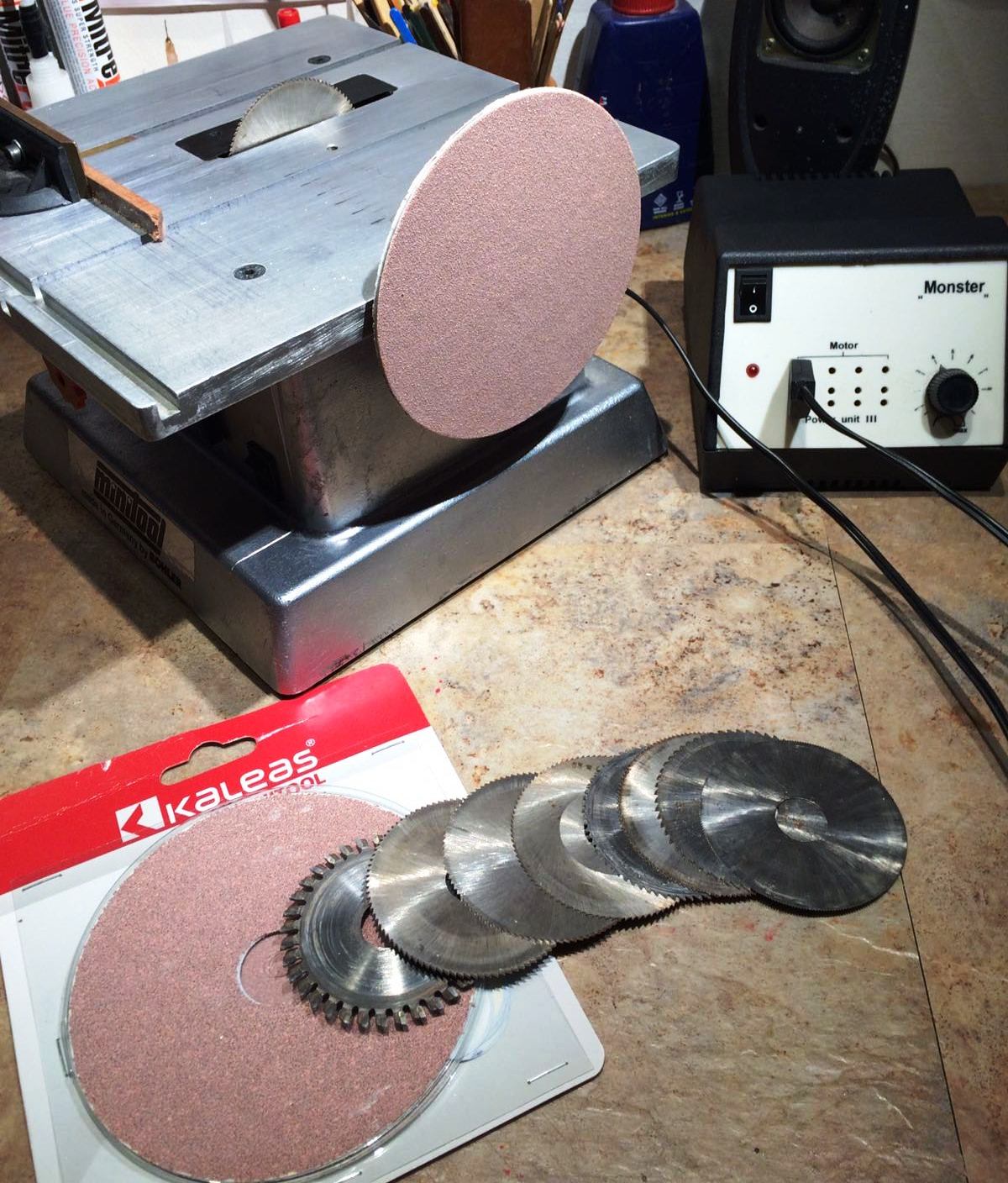

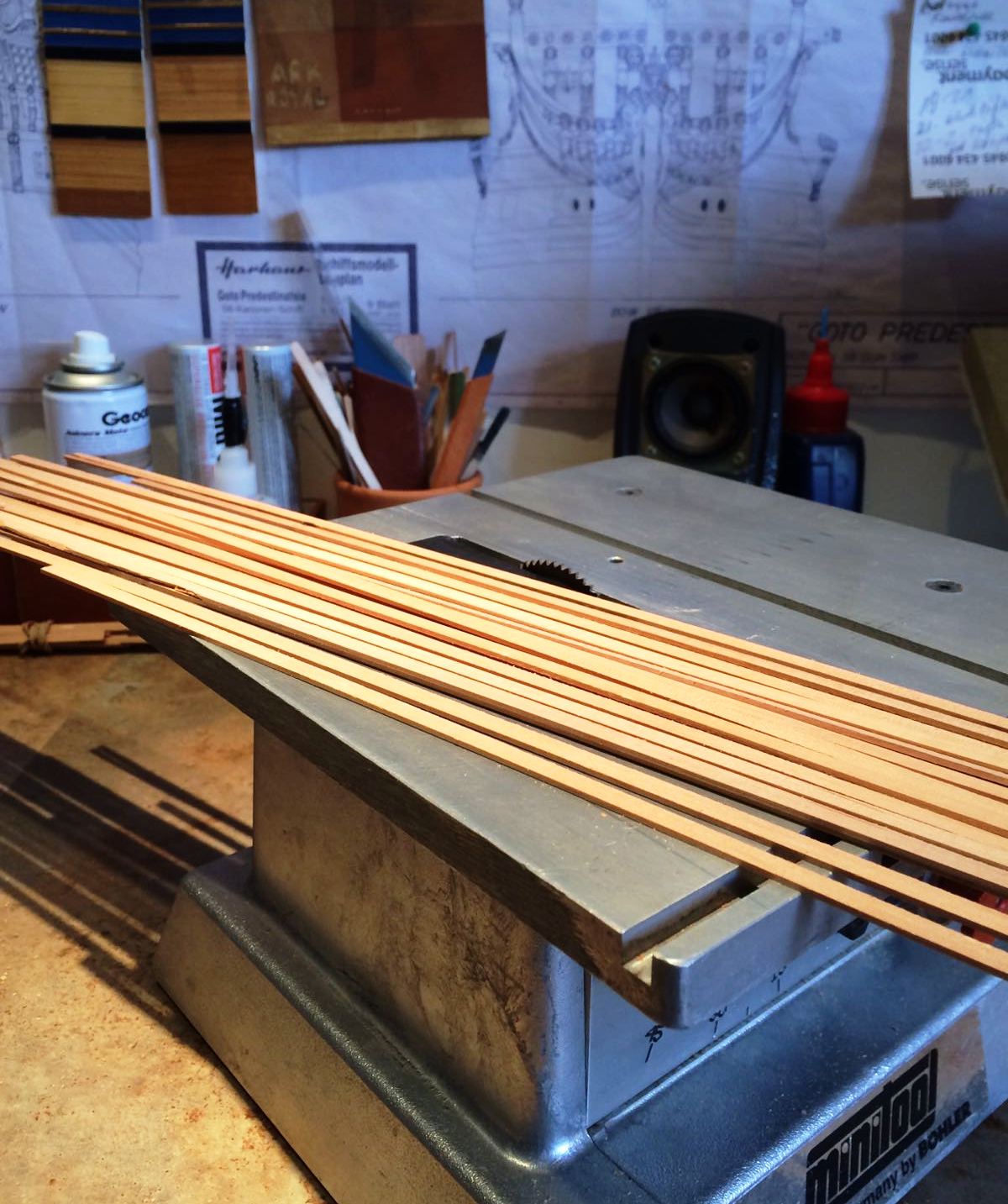

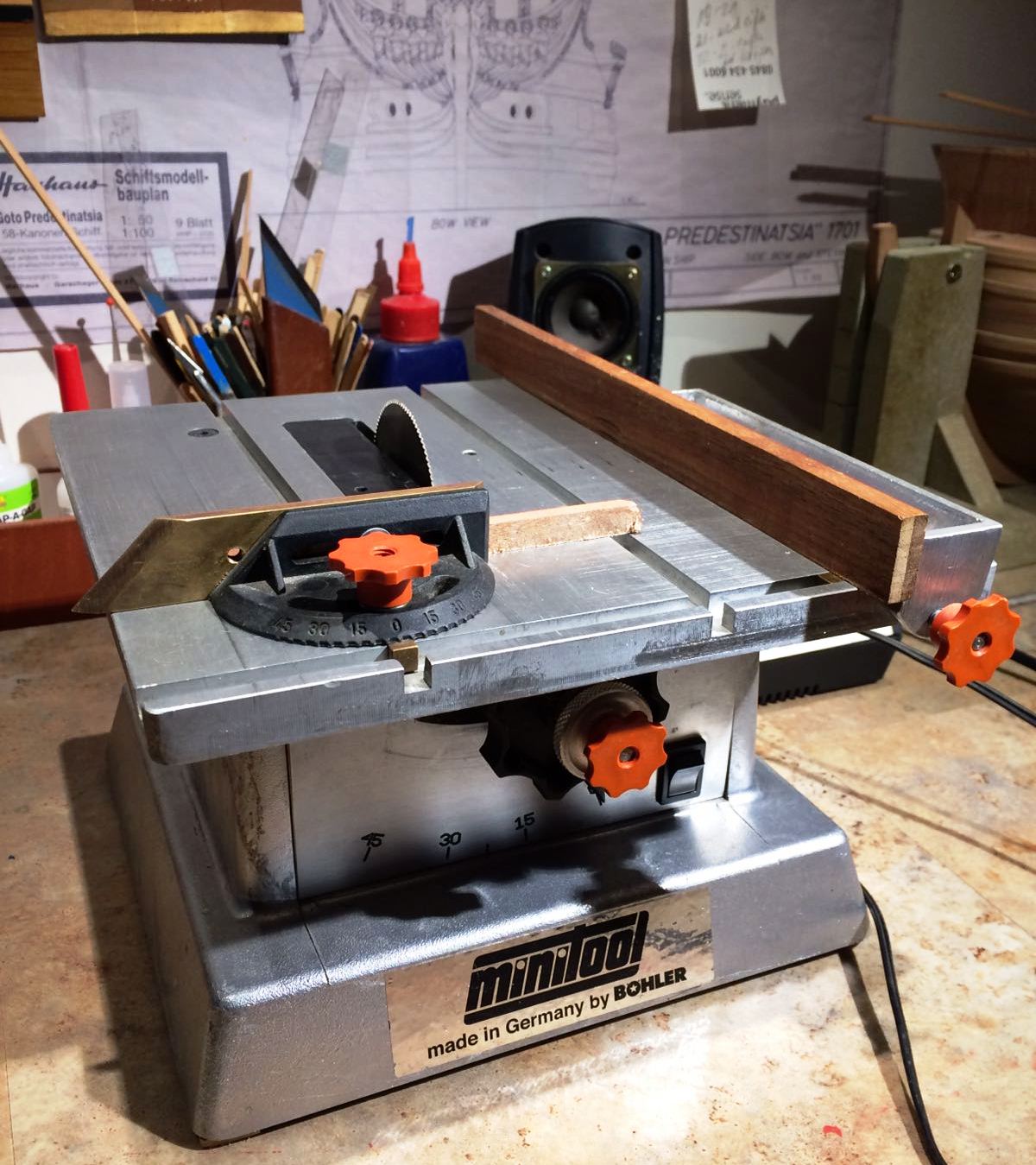

Ta piłka jest mniejsza od Proxxona, nadaje się do drobnych cięć. Wysokość cięcia 15 mm, ale u mnie frez piłkowy 63 mm wystaje 19 mm. Można też dokupić tarczę do szlifowania. Podchodzi też futerko Proxxona, ale ja tego nie używam. Kiedyś produkowana przez firmę Bohler, teraz przejął Kaleas. Solidne wykonanie, bardzo dokładna, może służyć wiele lat. Ja mam ją 8 lat, zużyłem 7 pasków zębatych, i raz spaliłem silnik przy cięciu mahoniu 12mm . Więcej parametrów tutaj:
http://www.kaleas.de//kaleas.cgi?action ... g&arcode=x
Załączniki
Awatar użytkownika
Daro_Buko
Posty: 4
Rejestracja: 28 wrz 2016, 22:41

Re: Goto Predestinatsia 1701 1:50

Post autor: Daro_Buko »

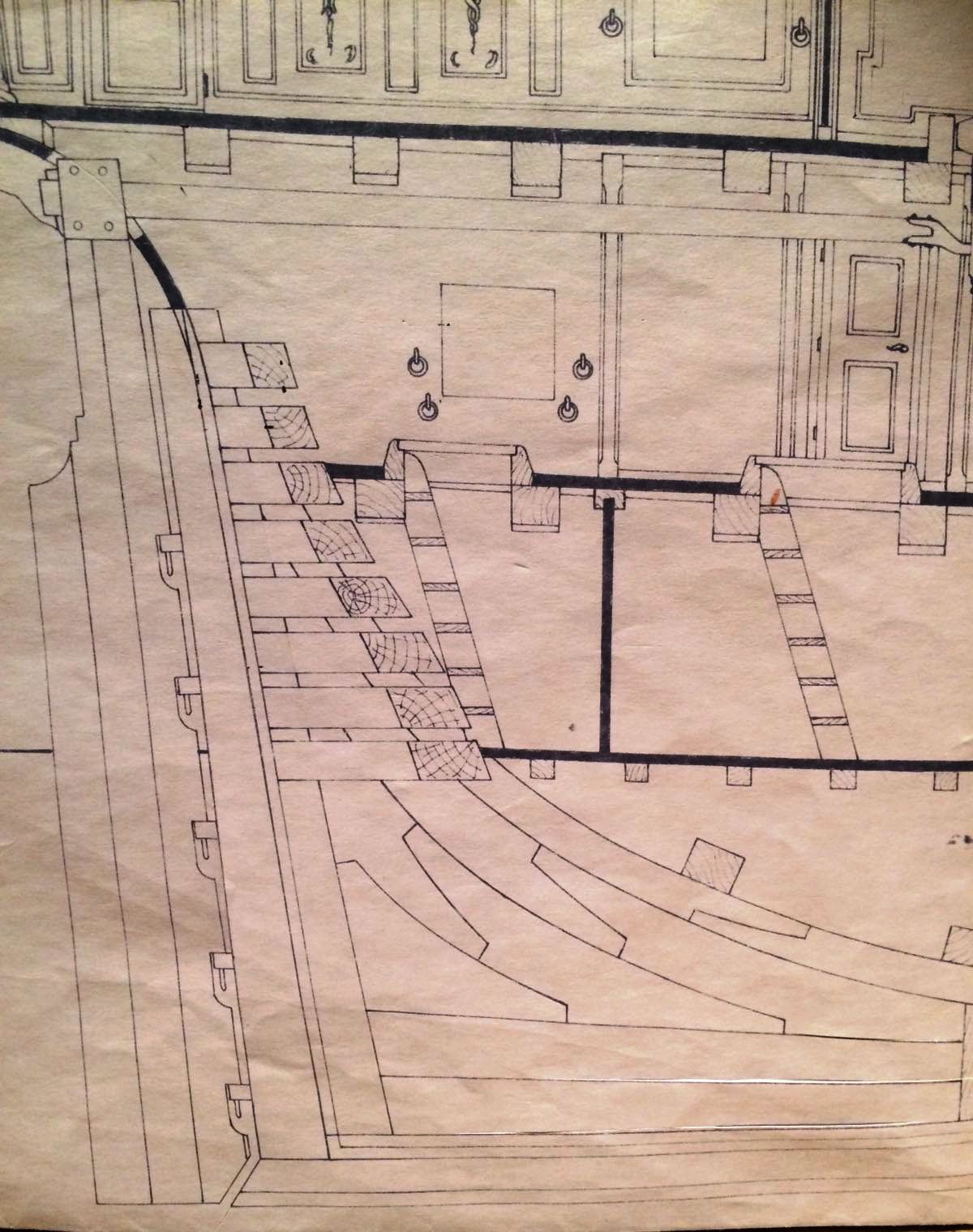

Witajcie! Z planów tak to odczytałem, będę to musiał przerobić, dzięki za wnikliwość Myszor!
Zanim się jednak za to zabiorę, chcę pokazać dalszy postęp prac.
Załączniki

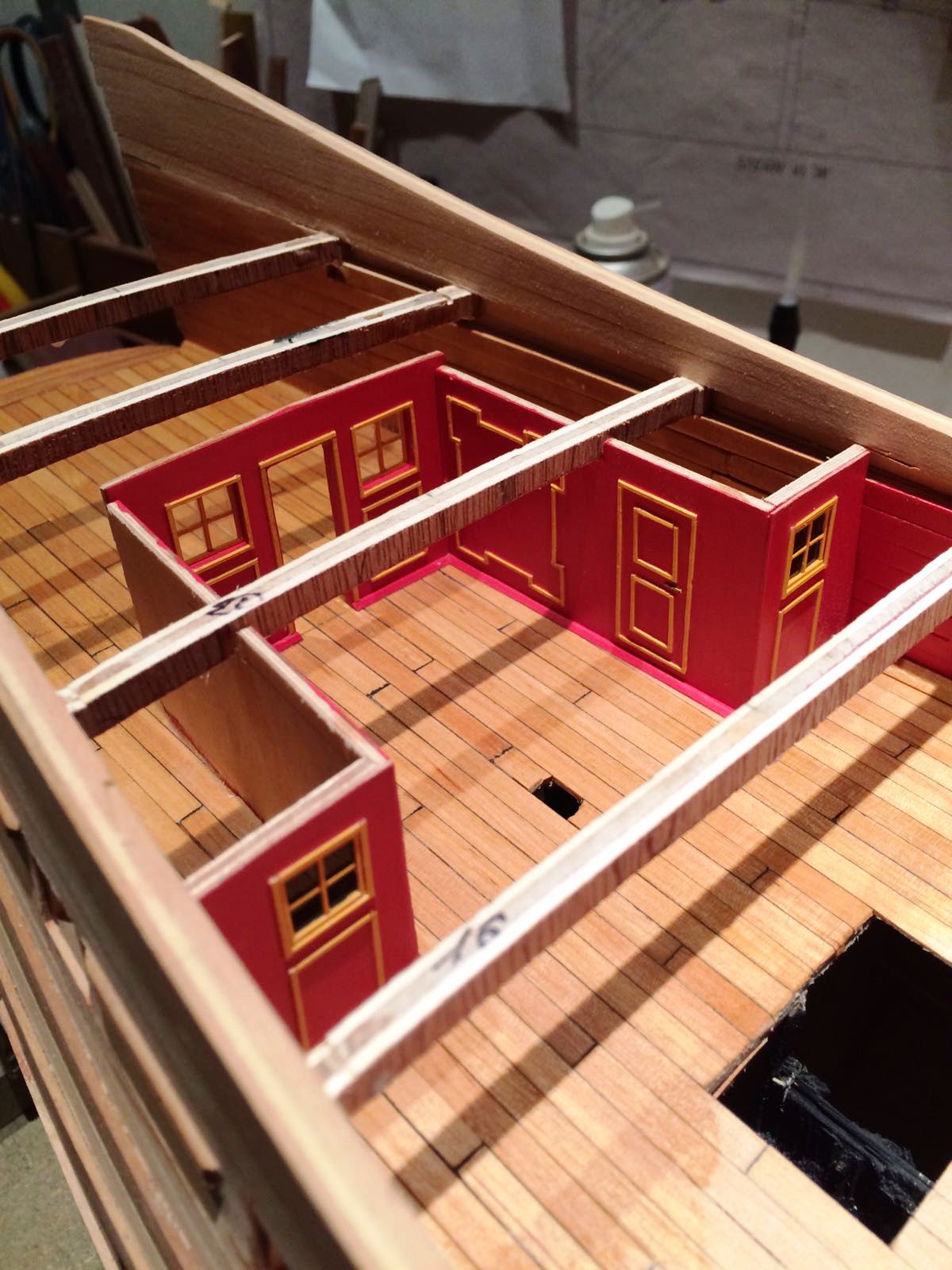

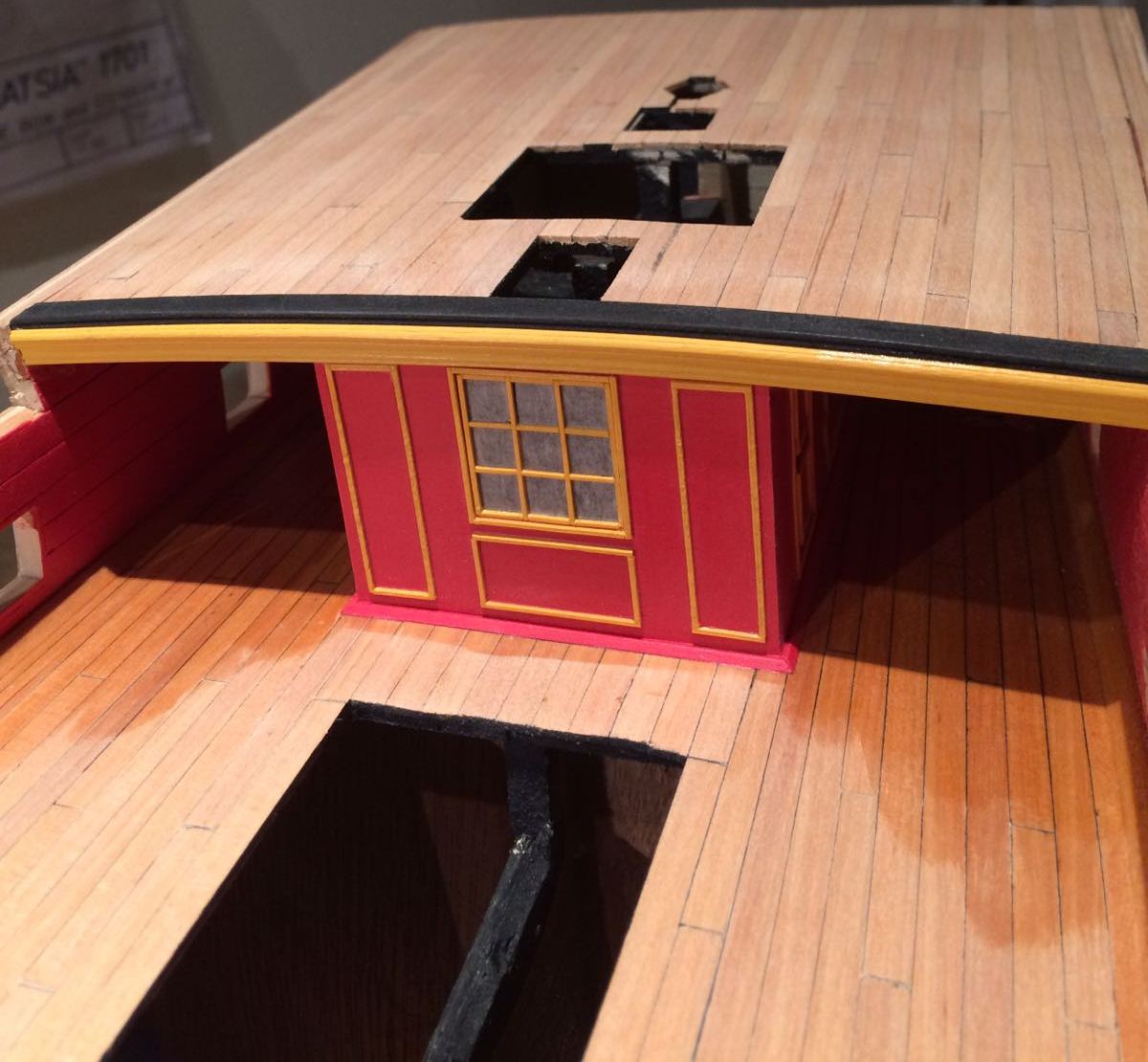

Tak to wygląda po wklejeniu.
Tak to wygląda po wklejeniu.

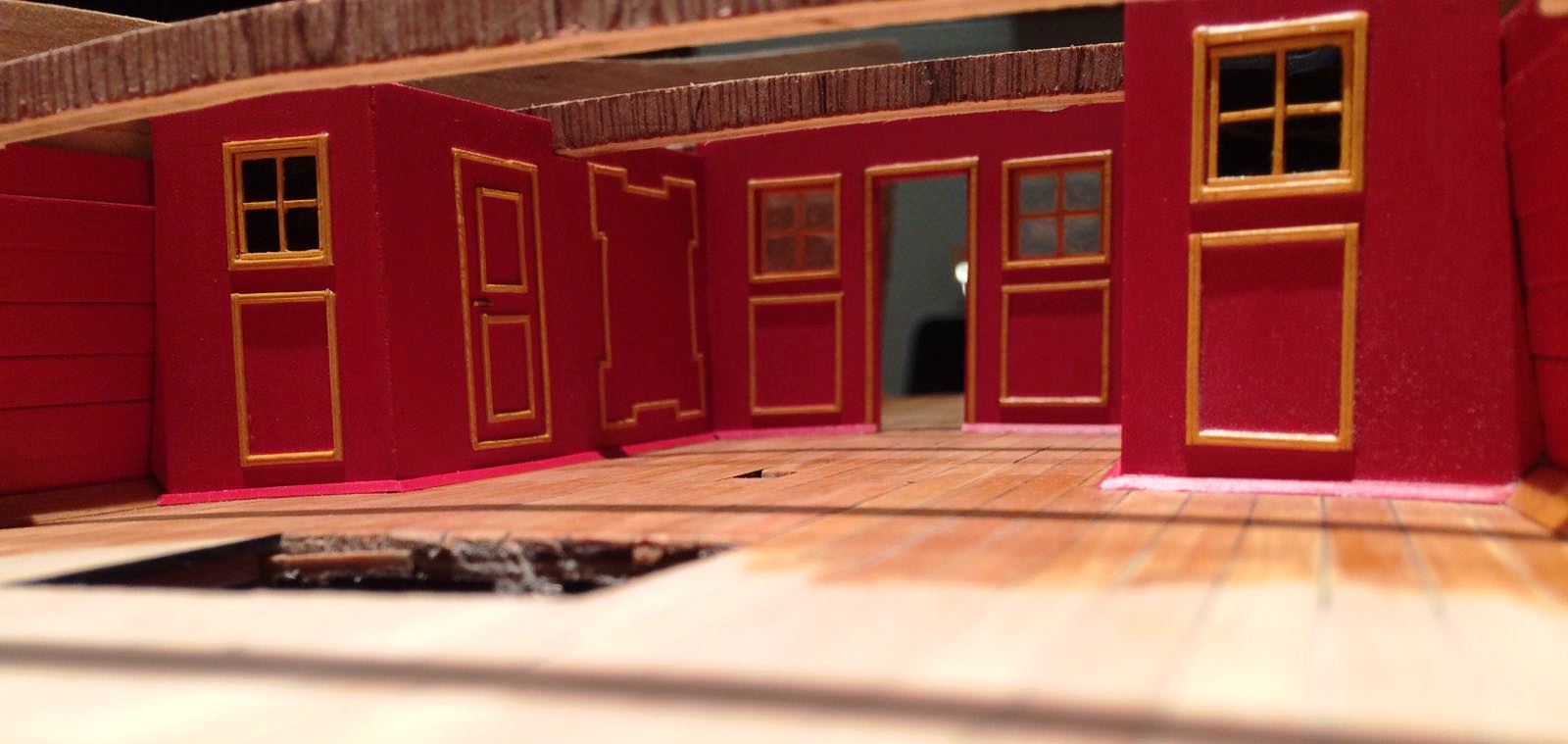

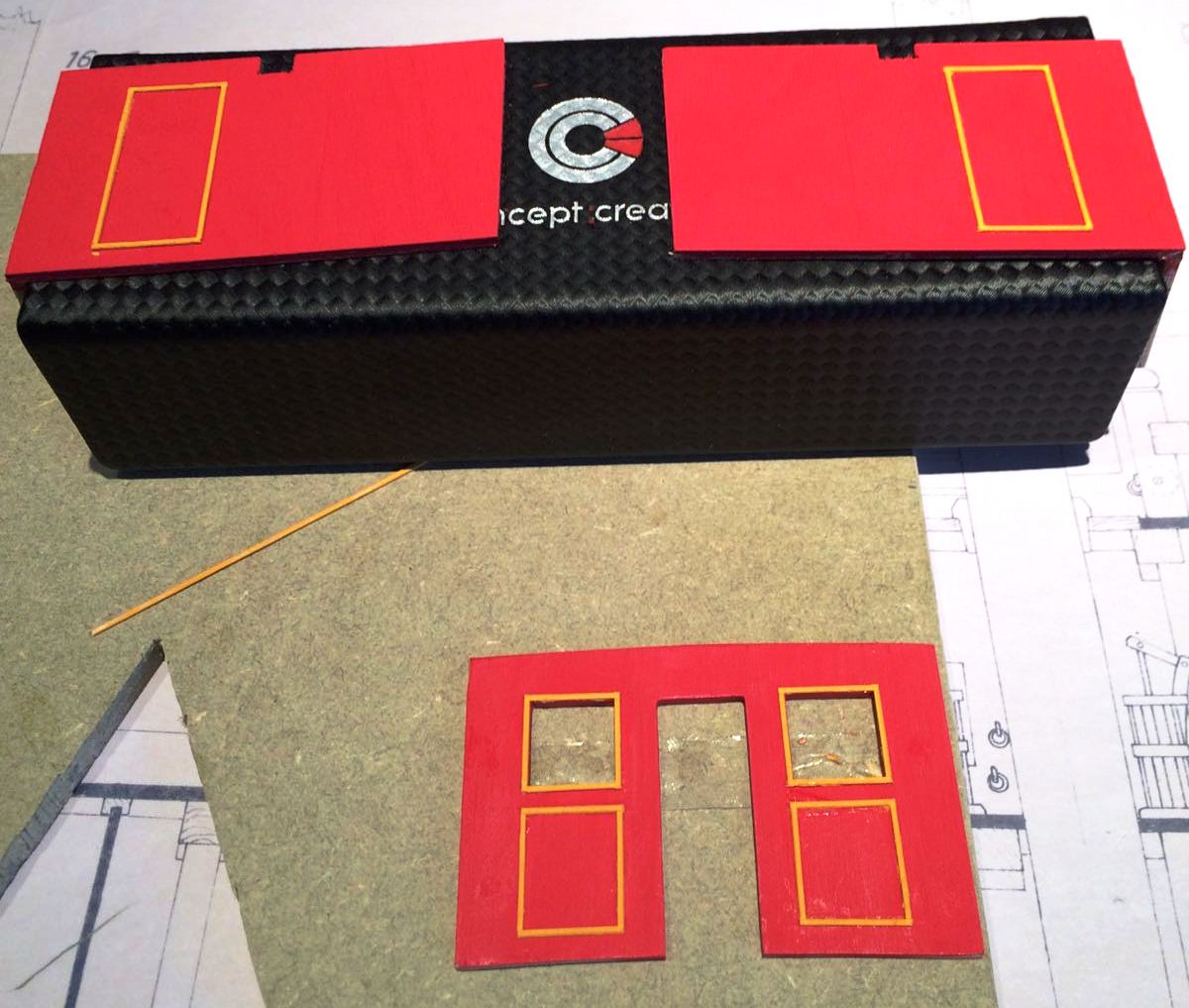

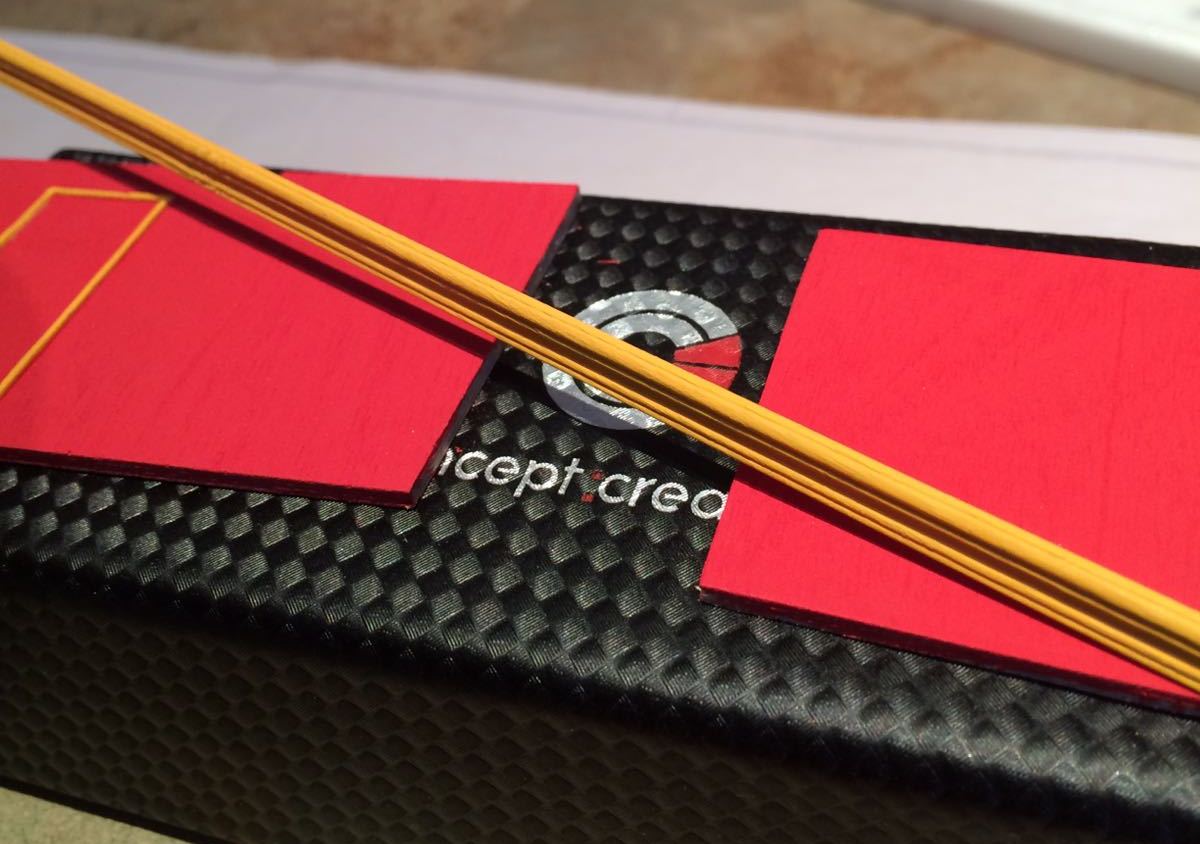

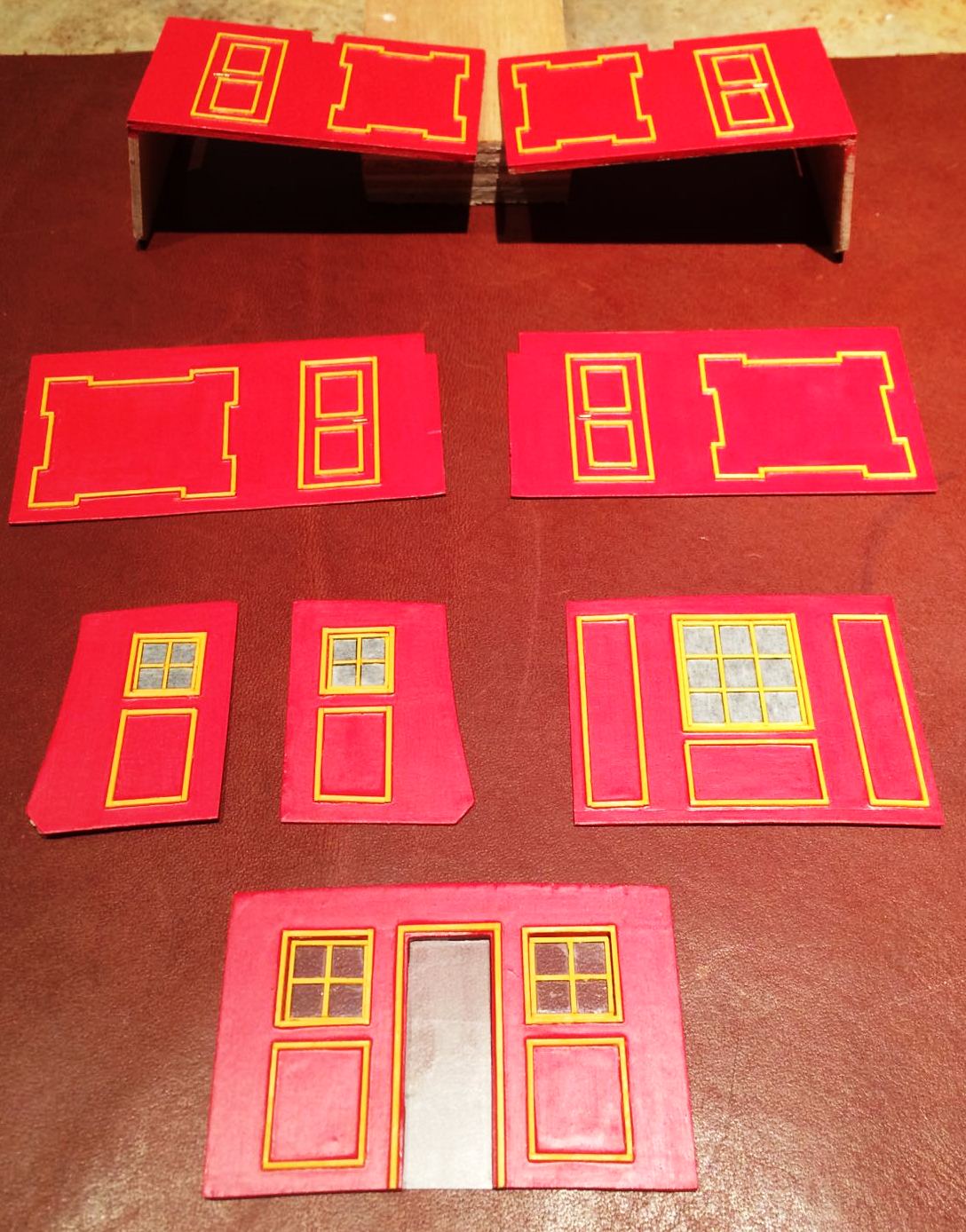

Aby zamknąć pokłady, musiałem zrobić ścianki na śródokręciu.
Aby zamknąć pokłady, musiałem zrobić ścianki na śródokręciu.
Awatar użytkownika
Siberian
Posty: 63
Rejestracja: 11 sty 2014, 20:58

Re: Goto Predestinatsia 1701 1:50

Post autor: Siberian »

Piękna i czysta robota. A oglądanie tej relacji sprawia przyjemność.
Gratulacje!
Pozdrawiam, Wojtek.
