Santa Maria 1:48 z Czech

[tom59herder]

Drodzy modelarze, pozdrowienia z Czech.
Jestem czytelnikiem portalu Koga od kilku lat, więc postanowiłem przyczynić się do jego rozwoju, budując moją żaglówkę Santa Maria. Jestem przede wszystkim modelarzem papierowym. Jestem przede wszystkim modelarzem papierowym i chciałbym spróbować połączyć tekturę z fornirem. Na wstępie przepraszam za tekst napisany po polsku, ponieważ korzystam z Google translator. Rozumiem język polski doskonale i potrafię czytać po polsku, ale pisanie nie byłoby dobrym rozwiązaniem.

Posiadam grawerkę laserową Falcon 2 o mocy 20 W, więc naturalnym wyborem było wycięcie elementów szkieletu na grawerce. Szkielet jest powiększony dwukrotnie z wykroju Shipyard w skali 1:96, model będzie w skali 1:48. Krzywe do wycięć stworzyłem w programie Corel Draw, a wyciąłem w programie Lightburn.





Niestety, tektura o grubości 2 mm nie jest dostępna w Czechach, więc musiałem wyciąć wszystko dwa razy z tektury o grubości 1 mm a następnie skleić elementy. Użyłem do tego kleju Chemopren Extrem, głównie resztek, krawędzie elementów skleiłem klejem Super Glue, który kupuję na Allegro w Polsce. Swoją konstrukcję publikuję również na mojej stronie internetowej, gdzie jest bardziej szczegółowy opis, ale tylko po czesku.

[JAC64]

Tom, czy po przeskalowaniu z 1:96 na 1:48 rozstaw wręg nie będzie za duży żeby uzyskać właściwy kształt pękatego kadłuba karaweli? Według mnie trzeba by zaprojektować dodatkowe wręgi co najmniej w środku odległości między istniejącymi - masz już przecież to wszystko w komputerze.
P.S. obejrzałem sobie na Twojej stronie zdjęcia modelu kogi elbląskiej, gratuluję - piękny model.

[tom59herder]

Tom, czy po przeskalowaniu z 1:96 na 1:48 rozstaw wręg nie będzie za duży żeby uzyskać właściwy kształt pękatego kadłuba karaweli? Według mnie trzeba by zaprojektować dodatkowe wręgi co najmniej w środku odległości między istniejącymi - masz już przecież to wszystko w komputerze.
P.S. obejrzałem sobie na Twojej stronie zdjęcia modelu kogi elbląskiej, gratuluję - piękny model.

Sam o tym nie pomyślałem i przeczytałem Twój post dopiero po sklejeniu całego szkieletu, a to już za późno. Cały szkielet wypełnię styropianem, rozstaw żeber okrętu to 37-38 mm, więc po sklejeniu i przeszlifowaniu powinno wyjść dobrze.
Dziękuję za komplement dotyczący kogy, model jeżdżę na zawody do Czech i Polski od dwóch lat, był nawet na wycieczce do Bułgarii, a teraz jest na zasłużonym odpoczynku.

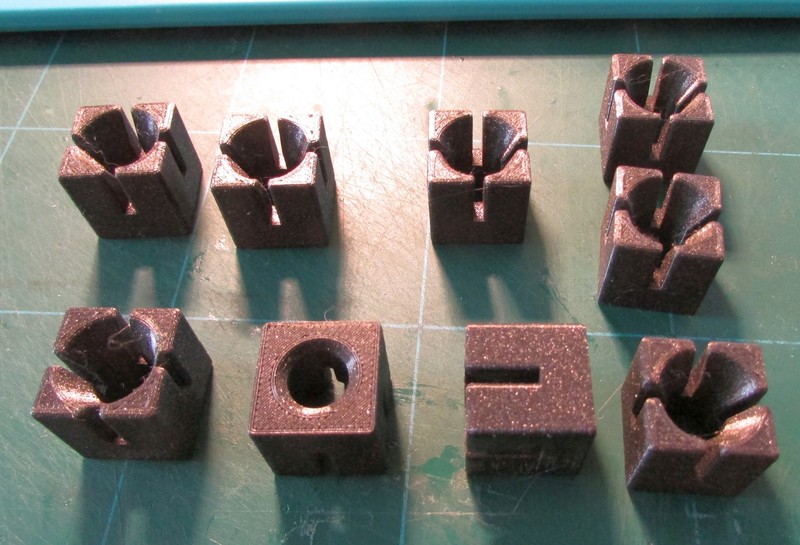

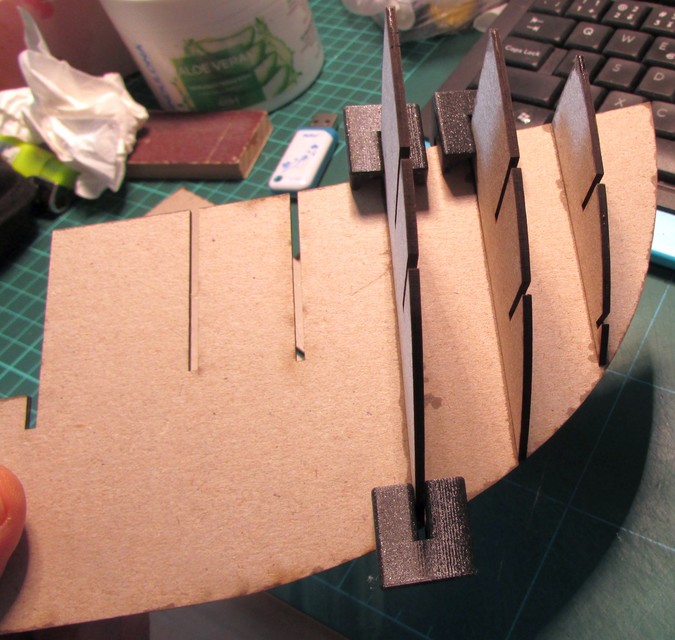

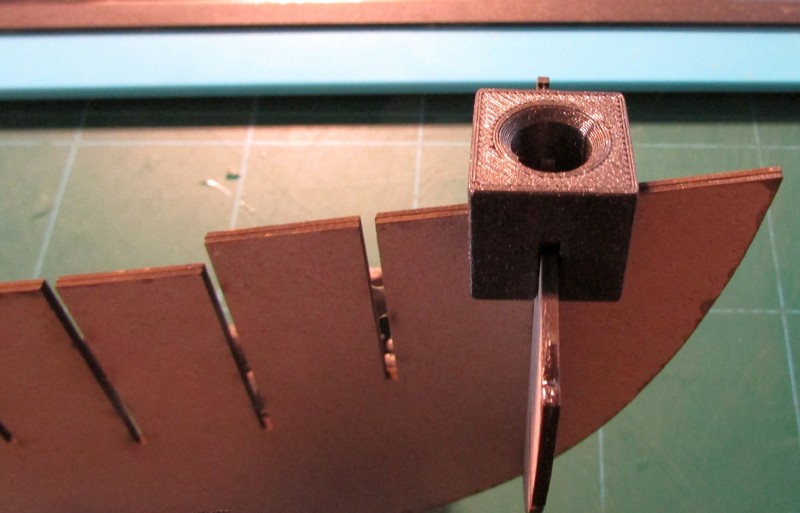

Widziałem na stronie polskiego modelarza https://kartonowe-hobby.pl/drukowane w 3D szablony do klejenia szkieletów statków. Zmodyfikowałem je nieco na swoje potrzeby i wydrukowałem z PLA dla różnych grubości tektury. Zdjęcia pokazują ich zastosowanie, a jeśli jesteś zainteresowany, udostępnię pliki STL. Pozwala mi to lepiej zamocować części pod odpowiednim kątem, a jednocześnie daje mi brakującą trzecią rękę.

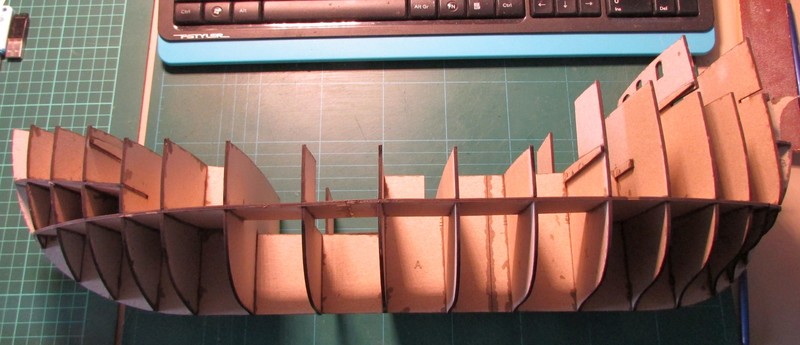

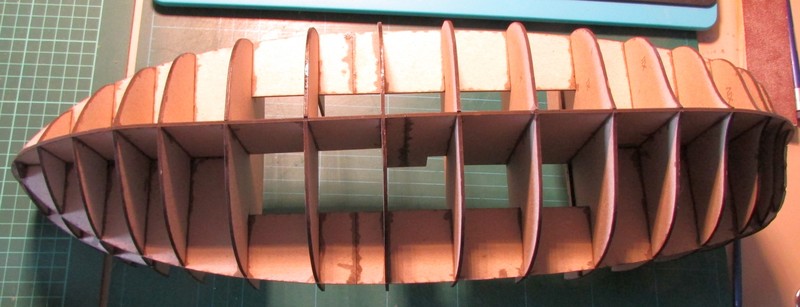

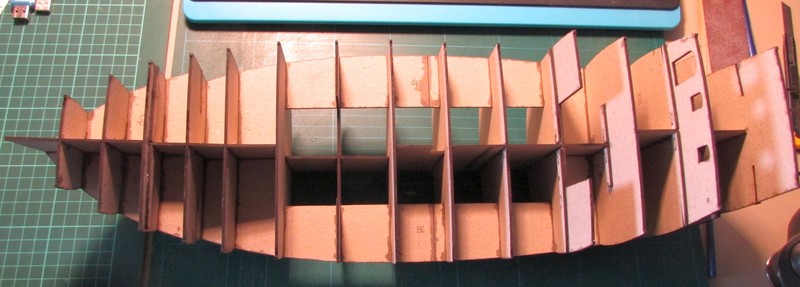

Cały szkielet skleiłem superglue, a pokładu jeszcze nie skleiłem, muszę go przerysować w krzywe i wyciąć na grawerce laserowej.







W tym samym czasie skleiłem tymczasowy stojak, który spróbowałem okleić fornirem. Stojak ma fronty sklejone z 5 warstw tektury o grubości 1 mm, skleiłem je chemoprenem i fornirem o grubości 1 mm. Były to resztki, które ktoś mi podarował.
