Witam.
Pragnę przedstawić alternatywne wykonanie ścierarki, bądź szlifierki bębnowej.

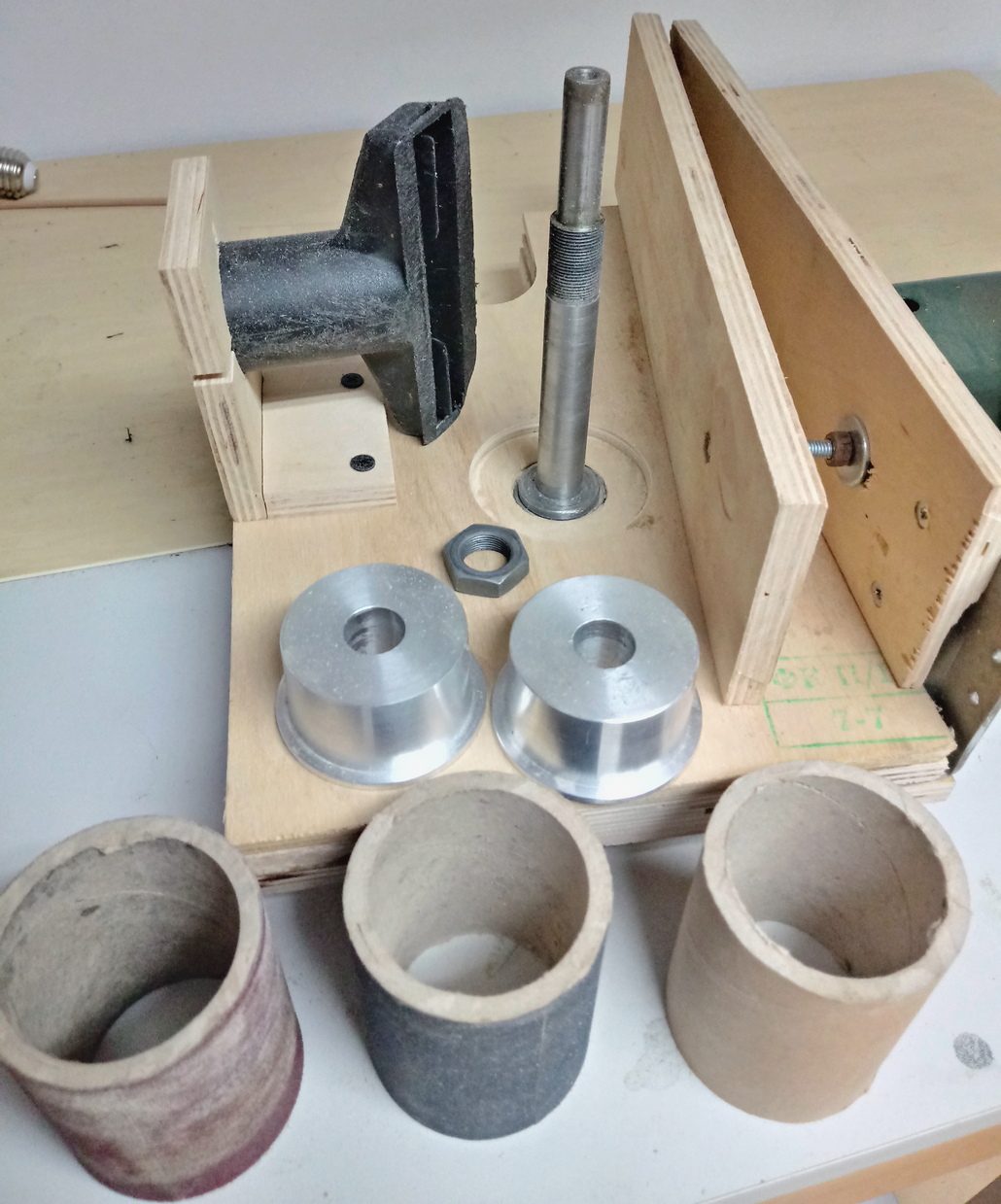

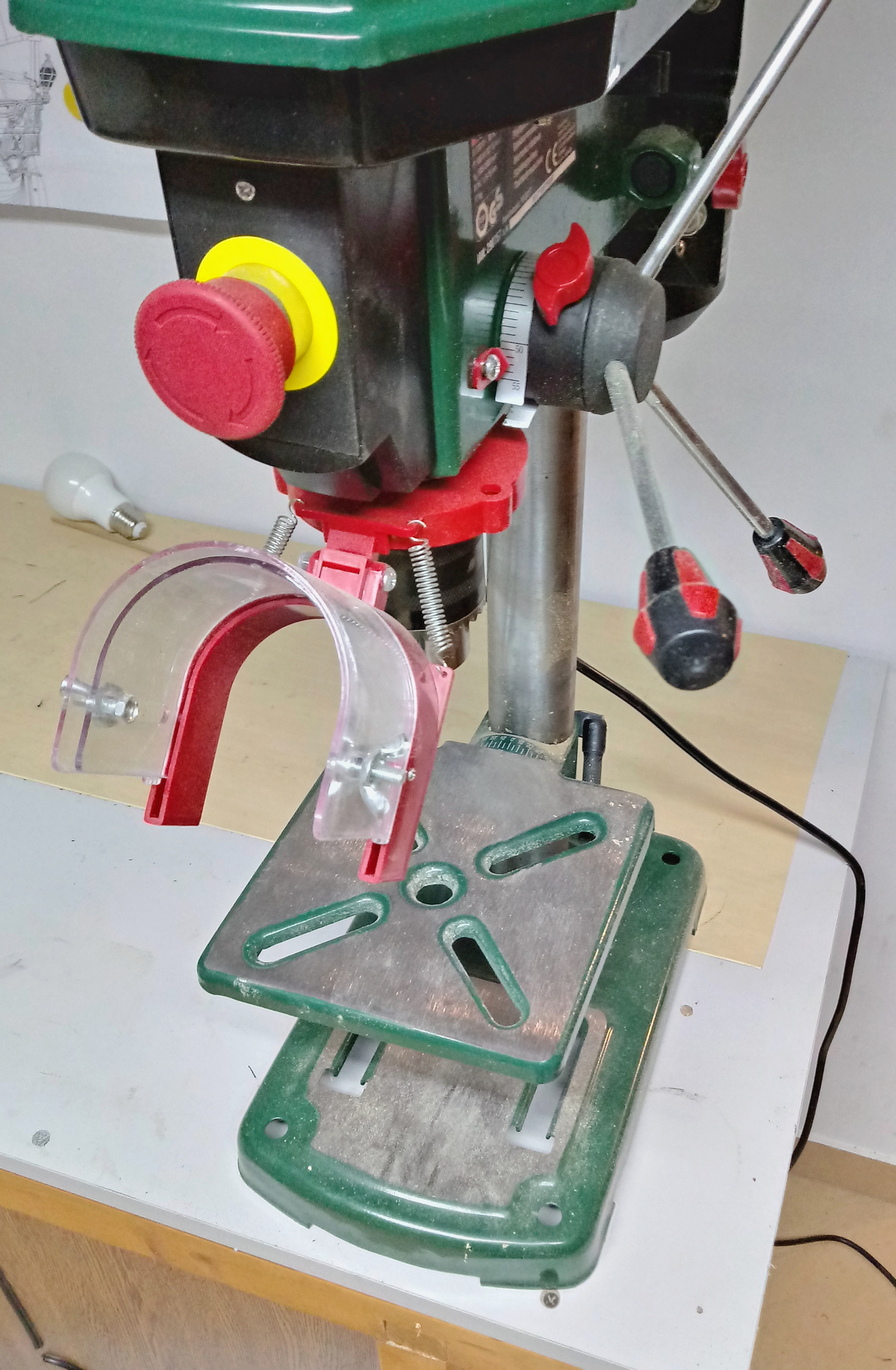

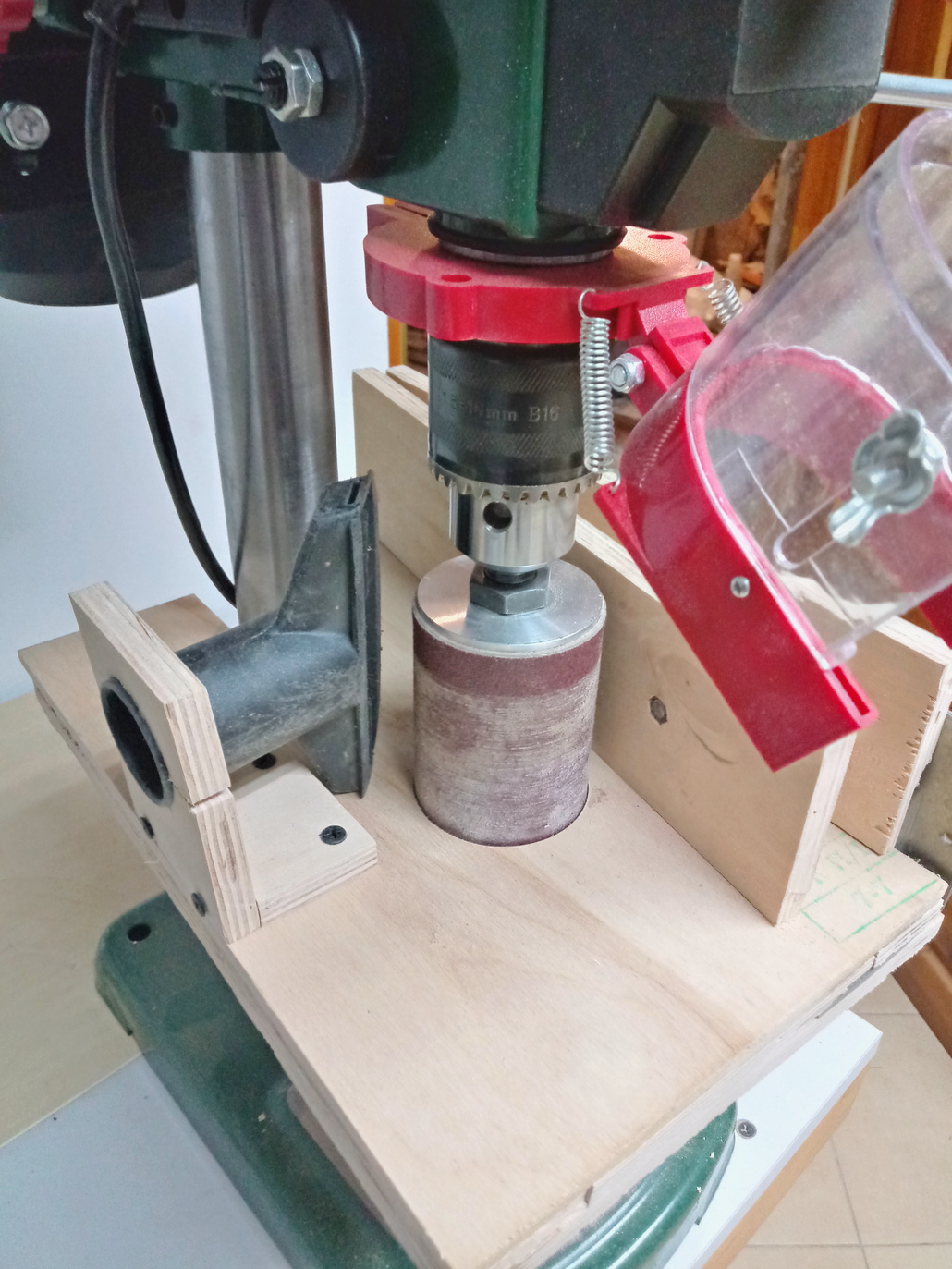

Za napęd posłuży taka wiertarka stołowa. Moc 500W wystarczająca: Części składowe przystawki. Oś od dołu podparta jest dość solidnym łożyskiem kulkowym. Nakrętka i oś z gwintem o drobnym skoku, który zapobiega samoczynnemu rozkręcaniu. Stożkowe nakładki z aluminium, Natomiast sam bęben, to nic innego, jak kawałki kartonowych rur. To bardzo tani sposób, więc można przygotować sporą ilość bębnów zapasowych, z papierem o różnej gradacji. Papier jest naklejony, po zużyciu bęben można wyrzucić i założyć nowy. Wyjście do odkurzacza też jest, a "mechanizm" regulacyjny najprostszy z możliwych, ale skuteczny. Z tyłu zawias, a z przodu śruba M6 z dwiema nakrętkami: Działa bardzo cicho i skutecznie.

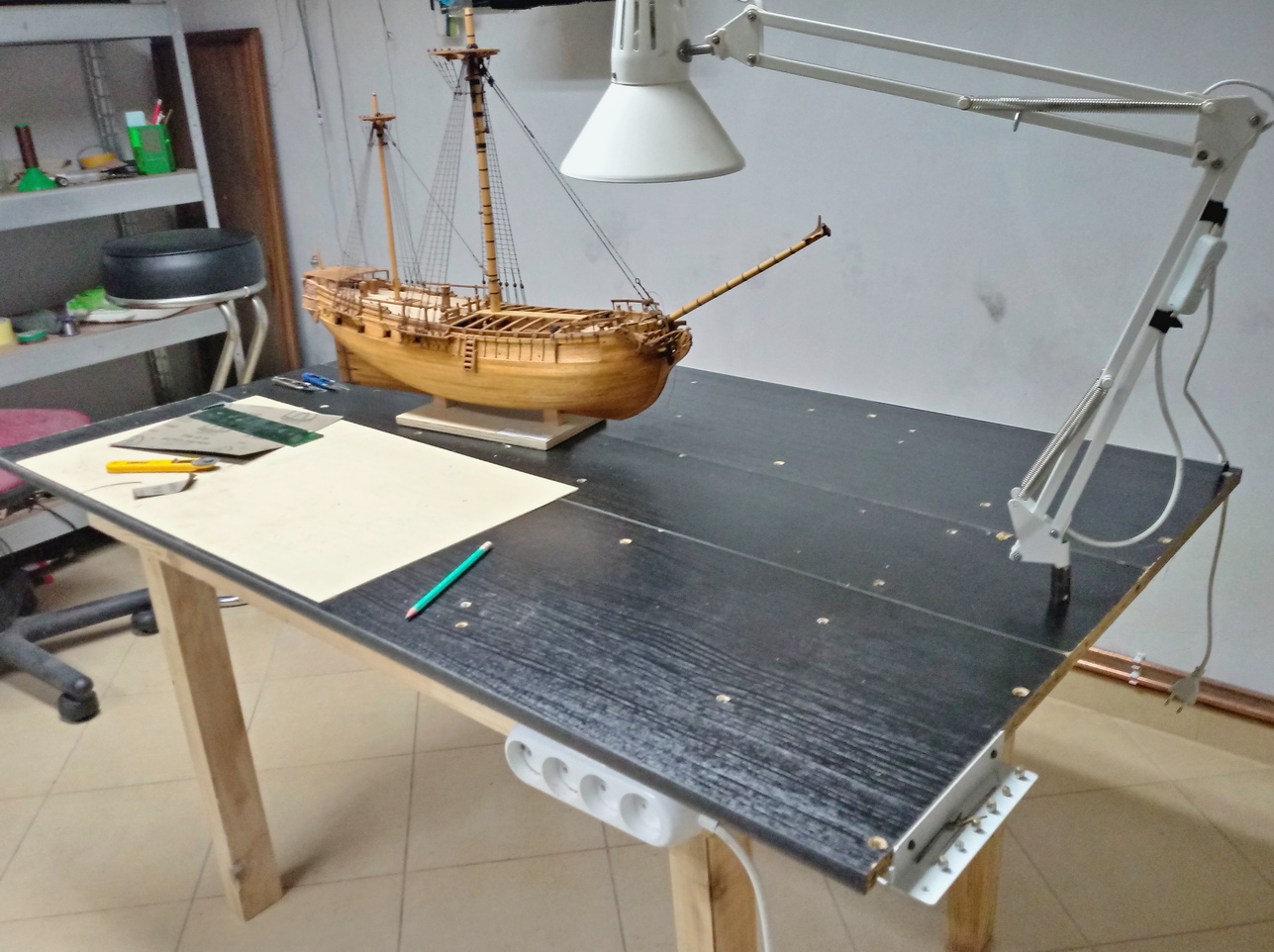

A na koniec jeszcze stół z odzyskanych płyt meblowych i ramy okiennej. Wymiary blatu 90x130.
Kolejna szlifierka bębnowa.
- Siberian
- Posty: 63
- Rejestracja: 11 sty 2014, 20:58
Kolejna szlifierka bębnowa.
Pozdrawiam, Wojtek.
- ralfee3
- Posty: 152
- Rejestracja: 25 wrz 2017, 22:52
Re: Kolejna szlifierka bębnowa.
Wygląda pięknie i osiowość pewnie idealna.
Pozdrawiam,
Rafał
Pozdrawiam,
Rafał
pozdrawiam,
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
Rafał
--------------------------------------------
w porcie: K&M
w stoczni: HMS Enterprize 1774
- oksal
- Posty: 1879
- Rejestracja: 04 gru 2010, 21:55
Re: Kolejna szlifierka bębnowa.
Wojtek, gratuluję pomysłu na bębny pod papier ścierny. Ścierarka jest bardzo przydatna. Ja swoją zrobiłem według patentu Kazika (Kagry) też się sprawdza.
