Witam,
Od jakiegoś czasu interesuje mnie temat tokarek. Niestety jakie są ceny tych urządzeń każdy wie. Nawet najtańsza znaleziona przeze mnie na Allegro tokarka to wydatek rzędu 400 zł. Co prawda nie są to jakieś potężne pieniądze, jednak jeżeli wydamy powyższą kwotę na maszynę, której użyjemy tylko kilka razy do wytoczenia kilkunastu "patyków" potrzebnych w naszym modelu to przestaje to być opłacalne. Przynajmniej dla mnie (jestem przekonany że nie tylko). Dlatego postanowiłem pójść za przykładem kilku kolegów z naszego forum i wybudować sobie własną. Początkowo tokarka miała powstać na podstawie instrukcji znalezionej w sieci o nazwie "Miniaturowa tokarka FONLY". Niestety problemy ze znalezieniem kilku elementów, tudzież materiałów potrzebnych do budowy, zmusiły mnie do skorzystania z trochę innych rozwiązań niż te omówione w/w instrukcji. Ale do rzeczy.

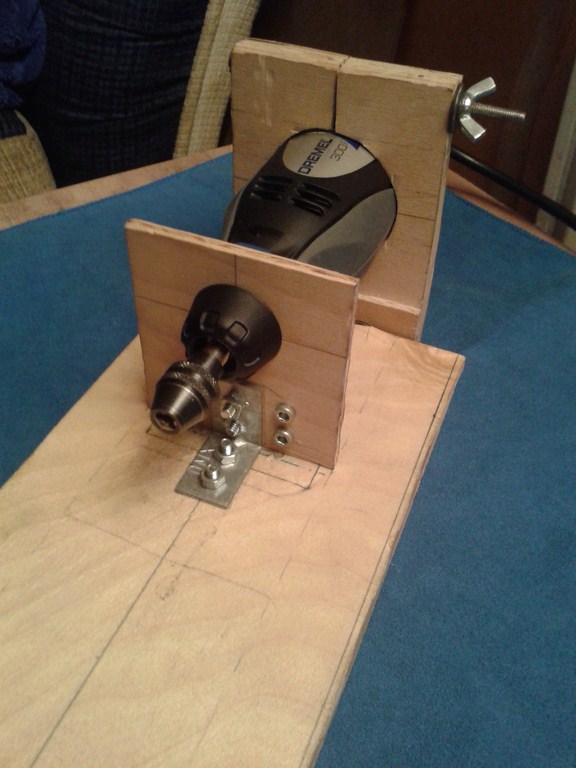

Napęd to zamontowany w uchwytach ze sklejki Dremel serii 300.
Wymiary całego urządzenia (bez zamocowanego Dremelka) to 300x110x110

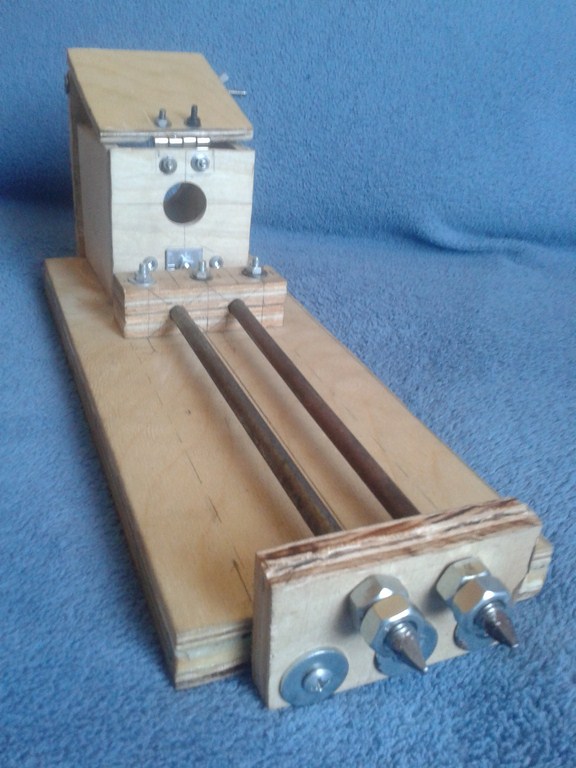

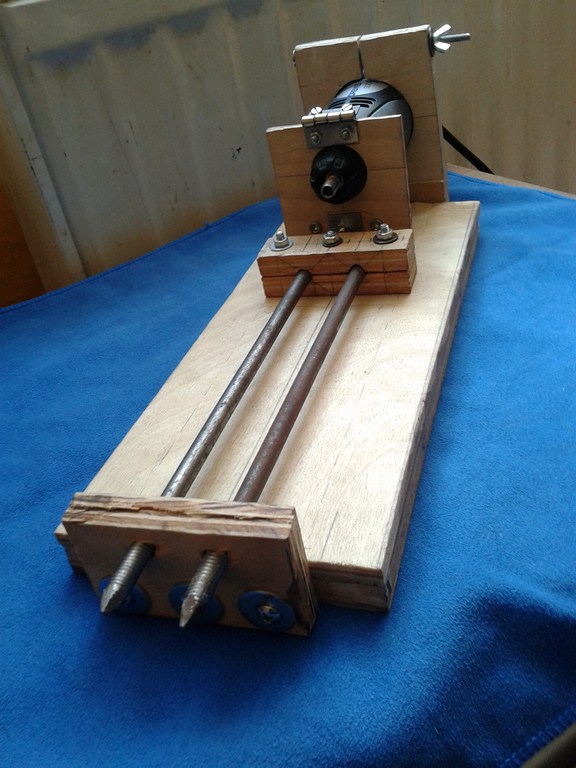

Poniżej kilka zdjęć maszynki.

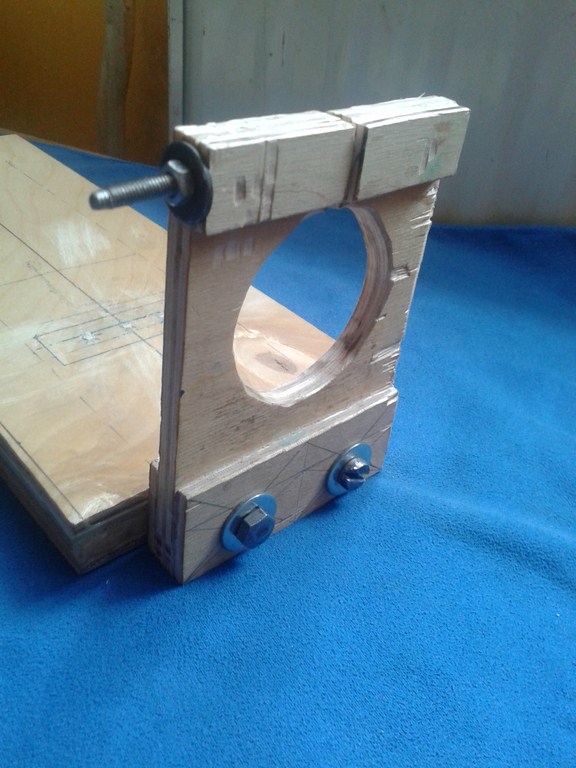

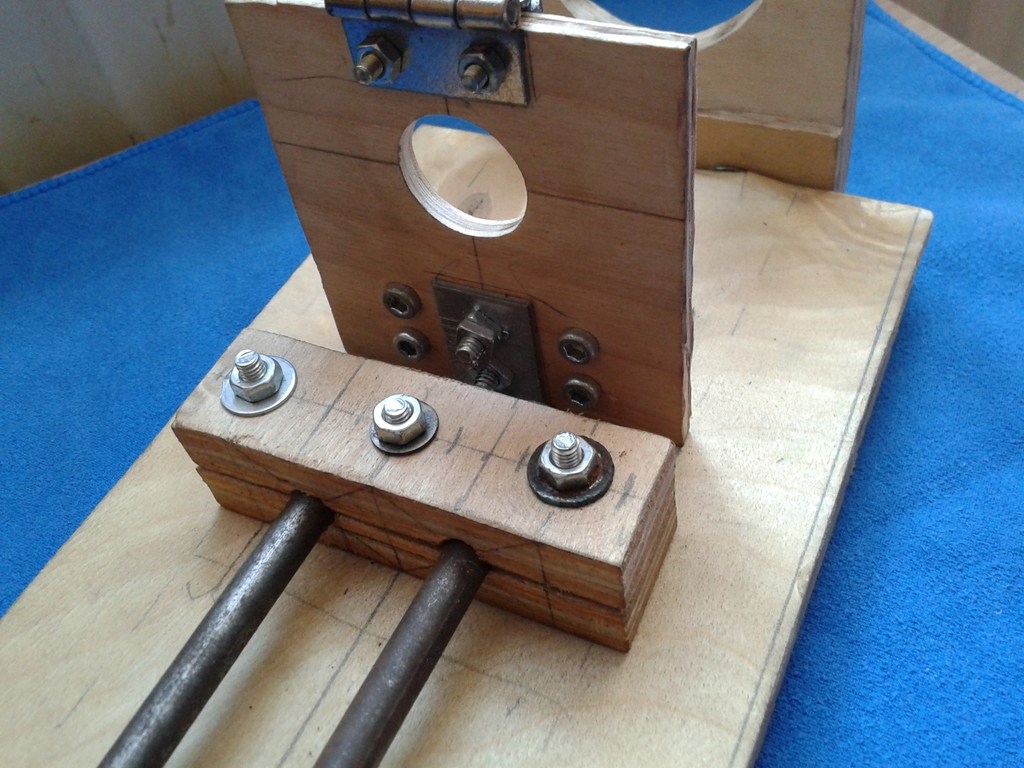

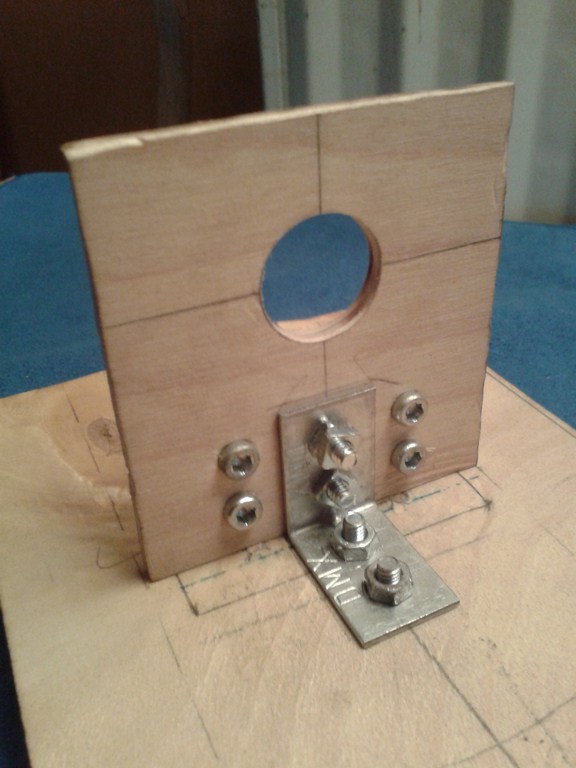

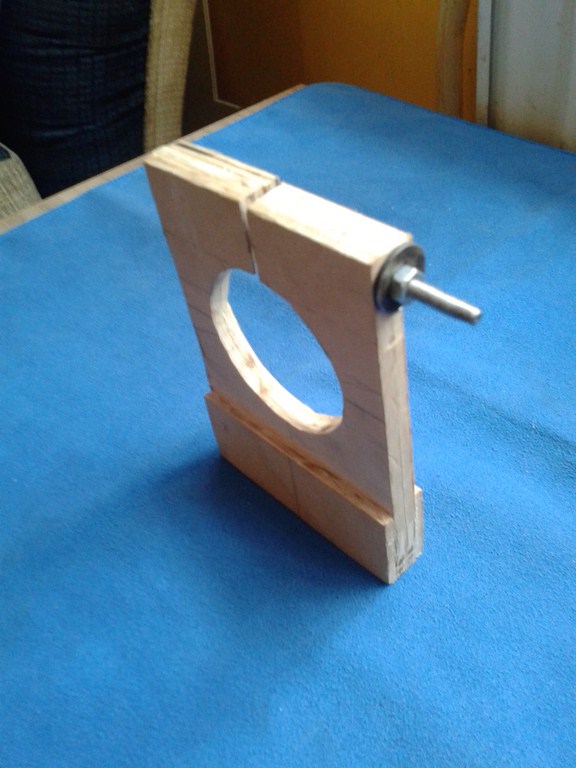

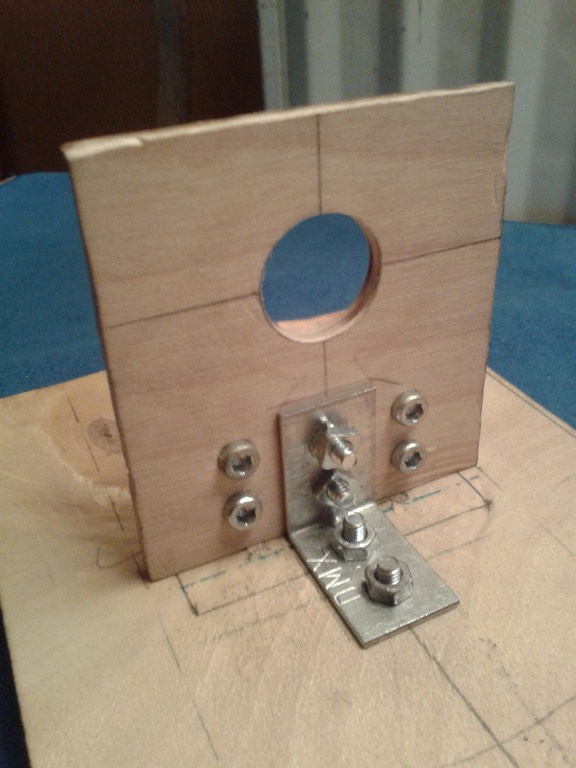

Ważne żeby otwory montażowe w uchwycie poniżej miały większą średnicą od śrub, którymi będą mocowany. Pozwoli to przy późniejszym składaniu urządzenia na wycentrowanie Dremla tak, aby znalazł się w osi z kłem zamontowanym w koniku.

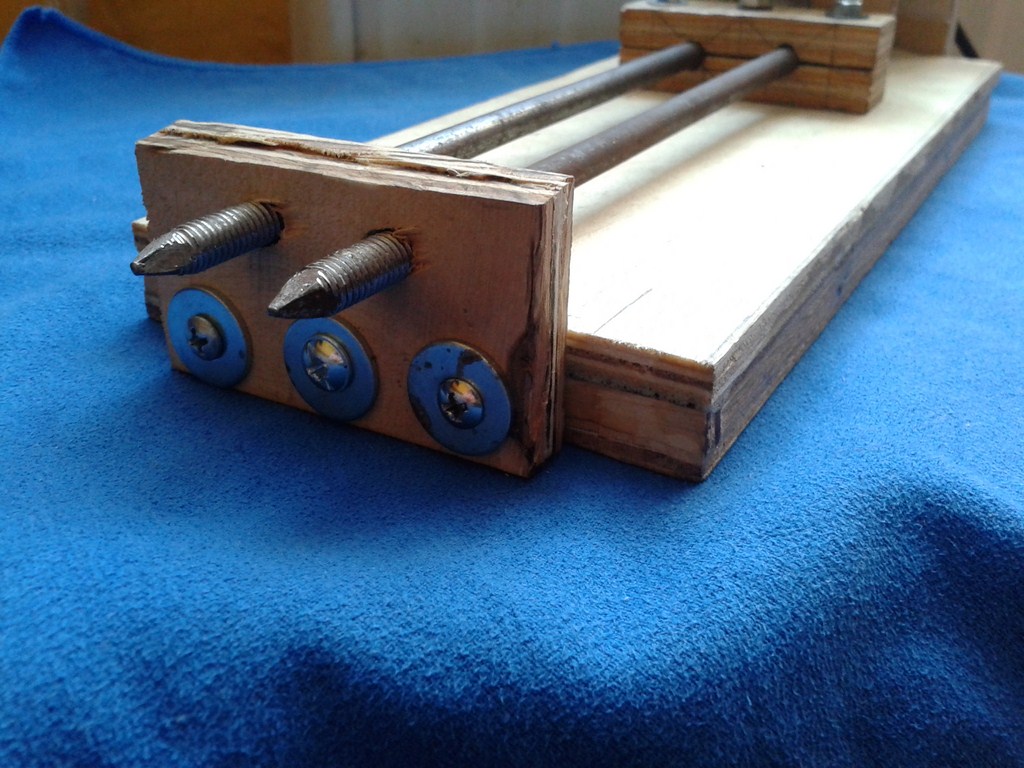

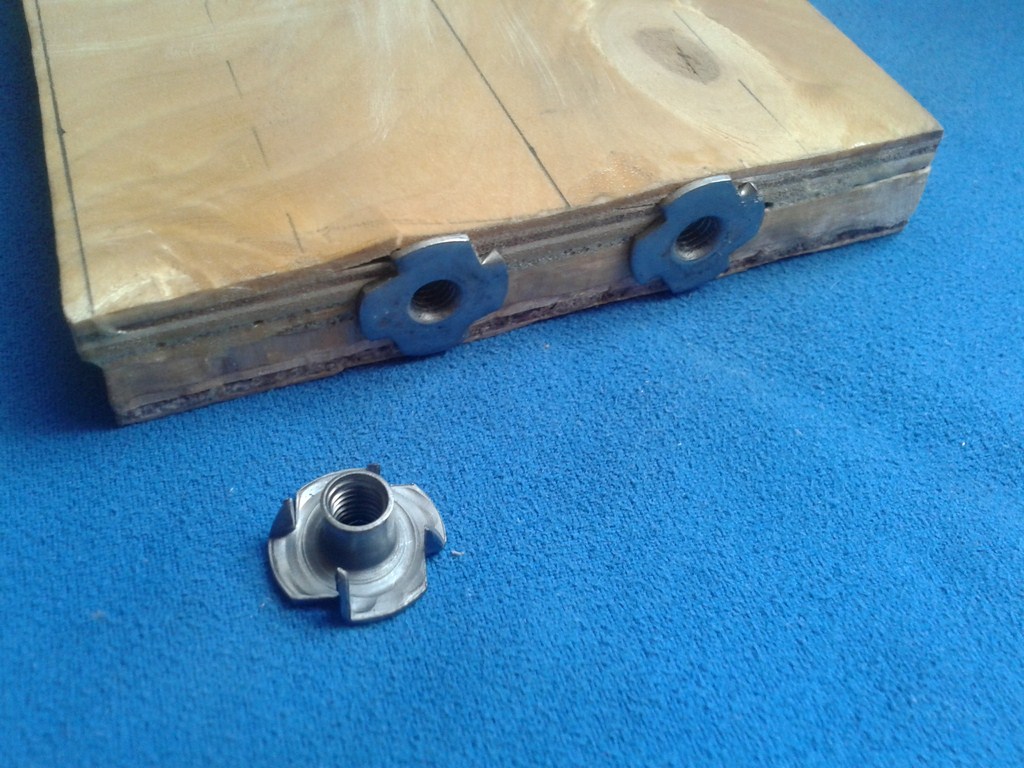

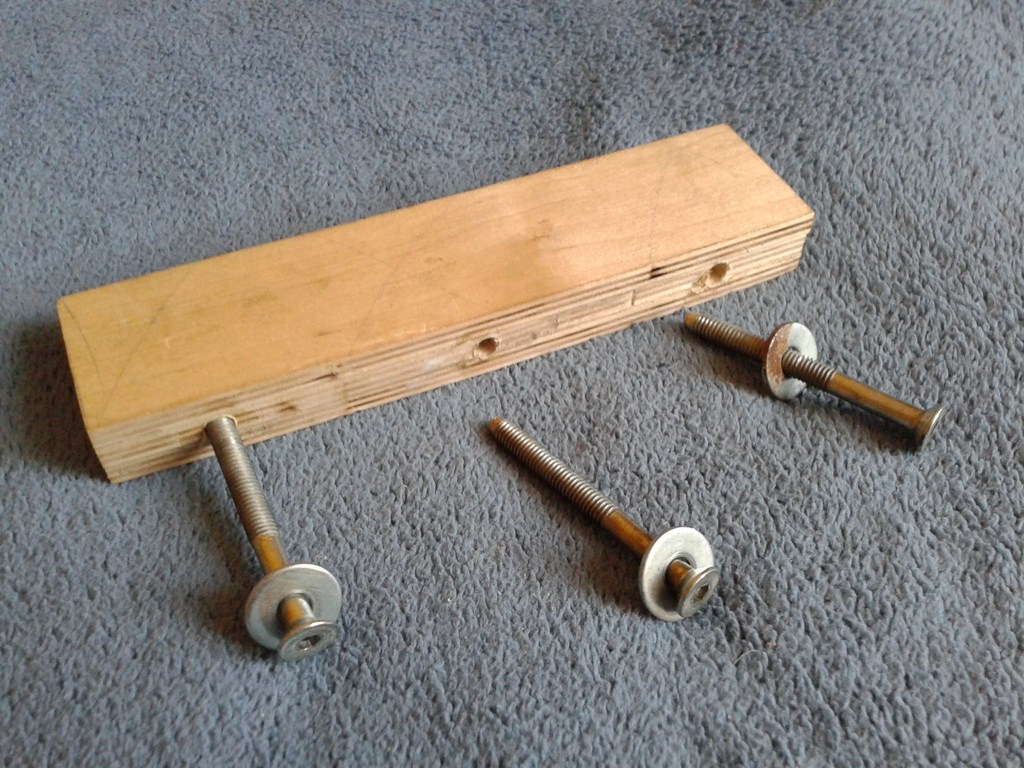

Jako prowadnice po których porusza się konik tokarki, użyłem dwa gwoździe budowlane o wymiarach 7mm x 225mm, przy czym zostały one nagwintowane standardową narzynką M8 u dołu na długości około 3 cm po to, aby po zamocowaniu ich w zaciskach ze sklejki jedna strona zaparła się o wspomniany zacisk "łepkiem" (obuchem? nie wiem jak to nazwać), a druga nakrętkami z podkładkami nakręconymi na wcześniej wykonany gwint. Wszystko trzyma się stabilnie i nie luzuje się.
Jutro ciąg dalszy...
Pozdrawiam
Bartek
Dremel i mikrotokarka
- RomekS
- Posty: 3205
- Rejestracja: 04 gru 2010, 21:55
- Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}
Re: Dremel i mikrotokarka
Pewnie czytałeś , ale może pewne rozwiązania się przydadzą.
viewtopic.php?f=520&t=22432&hilit=tokarka
viewtopic.php?f=520&t=22432&hilit=tokarka
- byku
- Posty: 17
- Rejestracja: 01 kwie 2012, 13:25
Re: Dremel i mikrotokarka
Witam,
Romeks napisał:
Oczywiście, czytałem. Kilka z Pańskich pomysłów pozwoliłem sobie wykorzystać w mojej maszynce, jak np. kieł montowany w zacisku szlifierki na którym mocuje się obrabiany materiał oraz o ile zdecyduję się na budowę posuwu, chciałbym wykorzystać również patent z prowadnicami szufladowymi (być może jednak zostanę przy prostej podpórce do narzędzi, jeszcze nie wiem, muszę się z tym przespać). Dwie takie prowadnice nawet niedawno zakupiłem, więc zobaczymy.
Pozdrawiam
Bartek
Romeks napisał:
Pewnie czytałeś , ale może pewne rozwiązania się przydadzą.
viewtopic.php?f=520&t=22432&hilit=tokarka
Oczywiście, czytałem. Kilka z Pańskich pomysłów pozwoliłem sobie wykorzystać w mojej maszynce, jak np. kieł montowany w zacisku szlifierki na którym mocuje się obrabiany materiał oraz o ile zdecyduję się na budowę posuwu, chciałbym wykorzystać również patent z prowadnicami szufladowymi (być może jednak zostanę przy prostej podpórce do narzędzi, jeszcze nie wiem, muszę się z tym przespać). Dwie takie prowadnice nawet niedawno zakupiłem, więc zobaczymy.
Pozdrawiam
Bartek
Ostatnio zmieniony 15 cze 2013, 09:13 przez byku, łącznie zmieniany 1 raz.
Pozdrawiam
Bartek B.
Bartek B.
- byku
- Posty: 17
- Rejestracja: 01 kwie 2012, 13:25
Re: Dremel i mikrotokarka
Ciąg dalszy obiecanych wczoraj, zdjęć mikrotokarki.

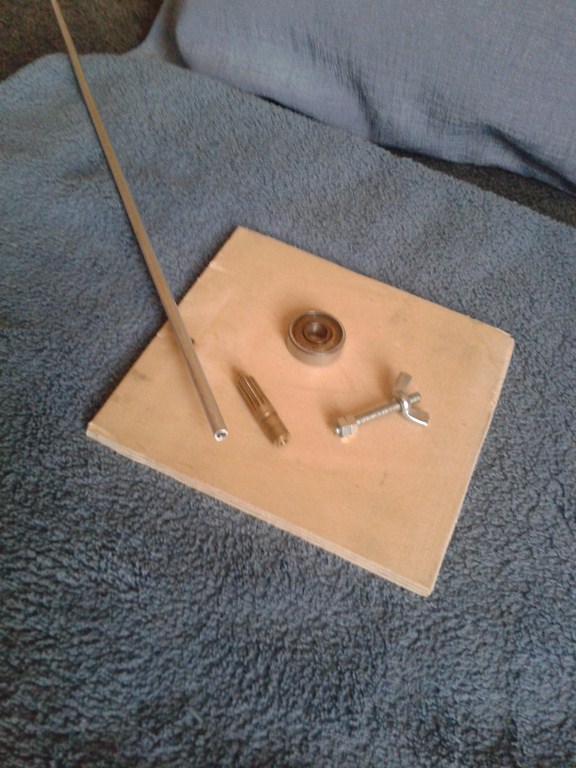

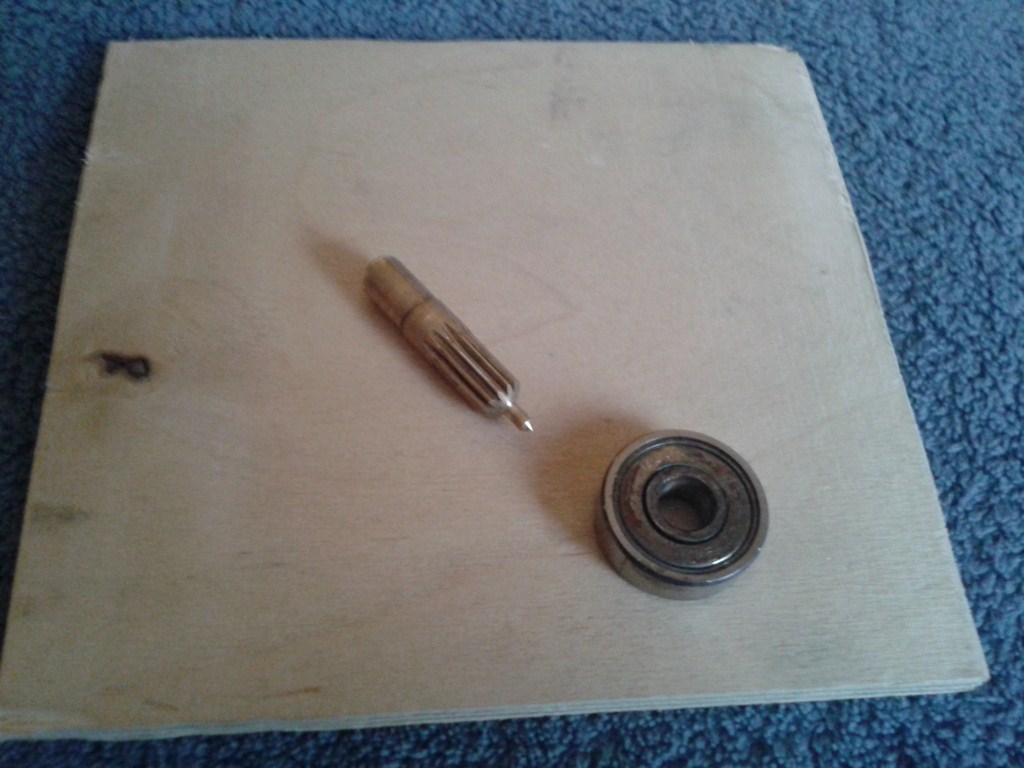

Elementy z których powstanie konik:
- sklejka o gr. 6 mm (sklejone ze sobą 4 warstwy)
- nagwintowany pręt M4 długości 35 mm
- 2x nakrętka M4
- łożysko o wew. średnicy 7mm
- aluminiowa rurka średnica 5 mm (a konkretnie to dwa kawałki długości ok. 2,5cm
- miedziany "wałek" z jednej strony zakończony małym kłem (jak na zdjęciu)

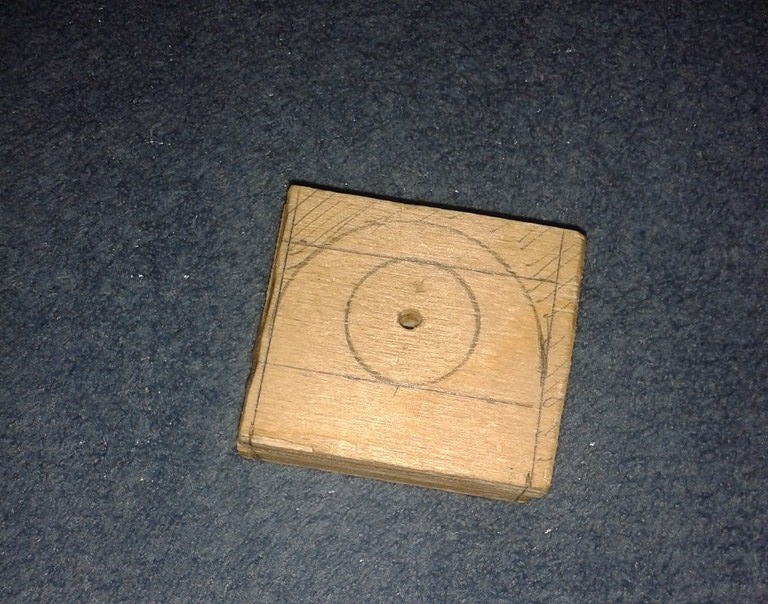

Drugie podejście do tematu konika. Łatwiej najpierw rozrysować całość , a dopiero potem wszystko odpowiednio wyciąć. Pierwotnie chciałem zamocować w sklejce łożysko i potem wszystko wedle tego rozrysować, pomysł do d..... Poniżej nowy sposób.

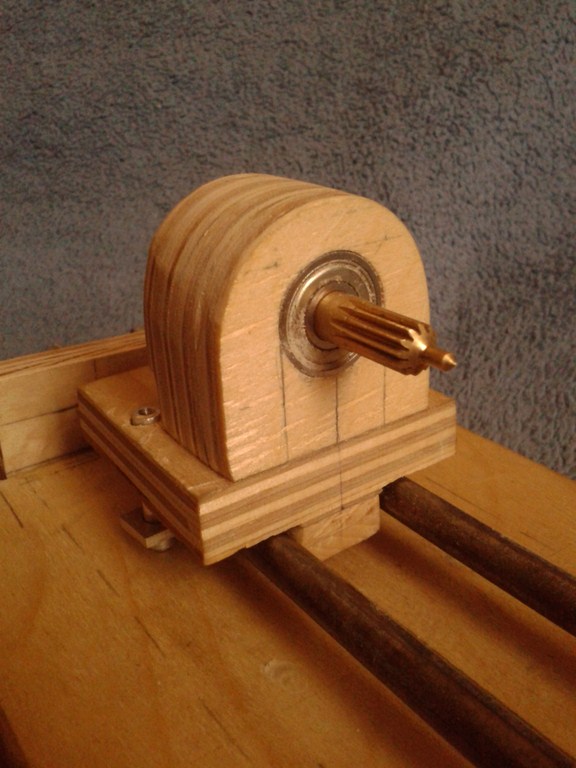

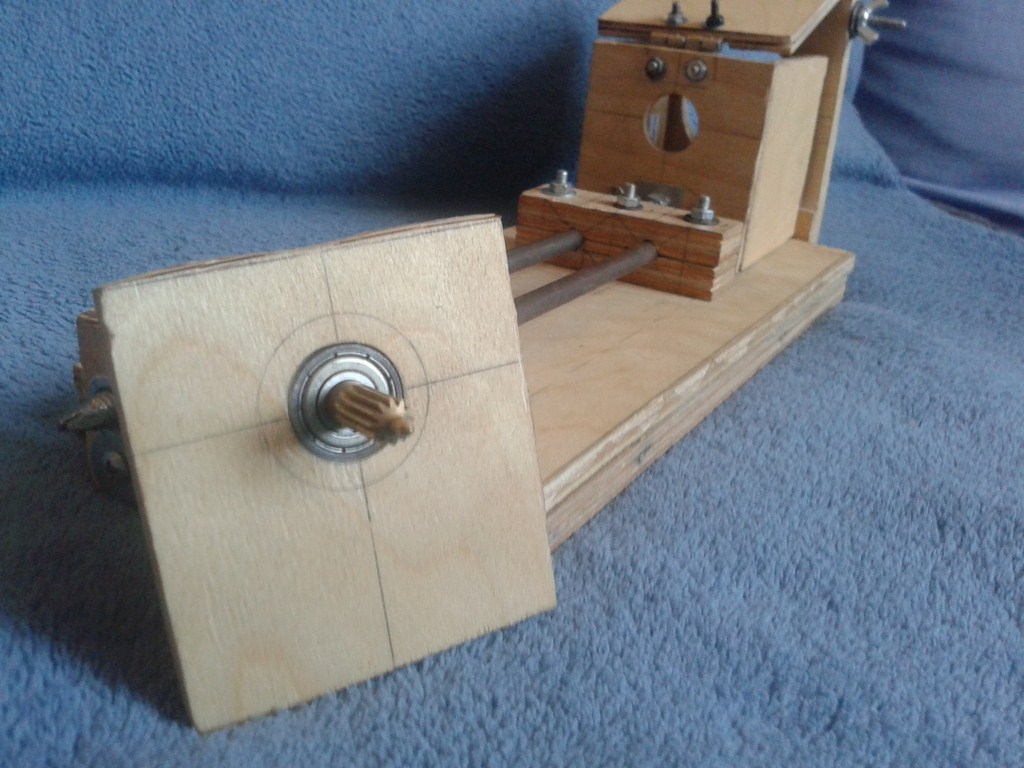

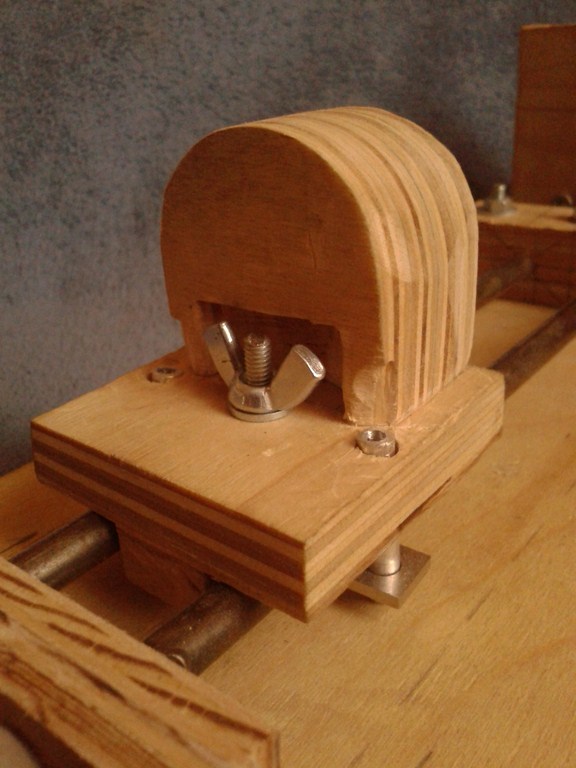

Gotowy konik wstępnie przymierzony do prowadnic tokarki
Na dziś to tyle, cdn...
Pozdrawiam
Bartek
Elementy z których powstanie konik:
- sklejka o gr. 6 mm (sklejone ze sobą 4 warstwy)
- nagwintowany pręt M4 długości 35 mm
- 2x nakrętka M4
- łożysko o wew. średnicy 7mm
- aluminiowa rurka średnica 5 mm (a konkretnie to dwa kawałki długości ok. 2,5cm
- miedziany "wałek" z jednej strony zakończony małym kłem (jak na zdjęciu)
Drugie podejście do tematu konika. Łatwiej najpierw rozrysować całość , a dopiero potem wszystko odpowiednio wyciąć. Pierwotnie chciałem zamocować w sklejce łożysko i potem wszystko wedle tego rozrysować, pomysł do d..... Poniżej nowy sposób.
Gotowy konik wstępnie przymierzony do prowadnic tokarki
Na dziś to tyle, cdn...
Pozdrawiam
Bartek
Pozdrawiam
Bartek B.
Bartek B.
- JHJT
- Posty: 0
- Rejestracja: 31 paź 2012, 15:07
Re: Dremel i mikrotokarka
Witam,
Piękna robota.
Czy możesz pokazać jaki kieł wrzucisz do napędu? czy ujmujesz drewno do uchwytu wiertarki?
Zastanawiam się nad pewną modyfikacją... żeby w miejsce prętów do zmiany odległości wykorzystać szpilki budowlane (nagwintowane ca całej długości pręty) wtedy odpada kwesta skręcania do prętów...
Myślę że nie ma to tu wielkiego znaczenia, jednak pomysł taki zaświtał...
Pozdr.
Piękna robota.
Czy możesz pokazać jaki kieł wrzucisz do napędu? czy ujmujesz drewno do uchwytu wiertarki?
Zastanawiam się nad pewną modyfikacją... żeby w miejsce prętów do zmiany odległości wykorzystać szpilki budowlane (nagwintowane ca całej długości pręty) wtedy odpada kwesta skręcania do prętów...
Myślę że nie ma to tu wielkiego znaczenia, jednak pomysł taki zaświtał...
Pozdr.
- byku
- Posty: 17
- Rejestracja: 01 kwie 2012, 13:25
Re: Dremel i mikrotokarka
Witam,
jhjt napisał:

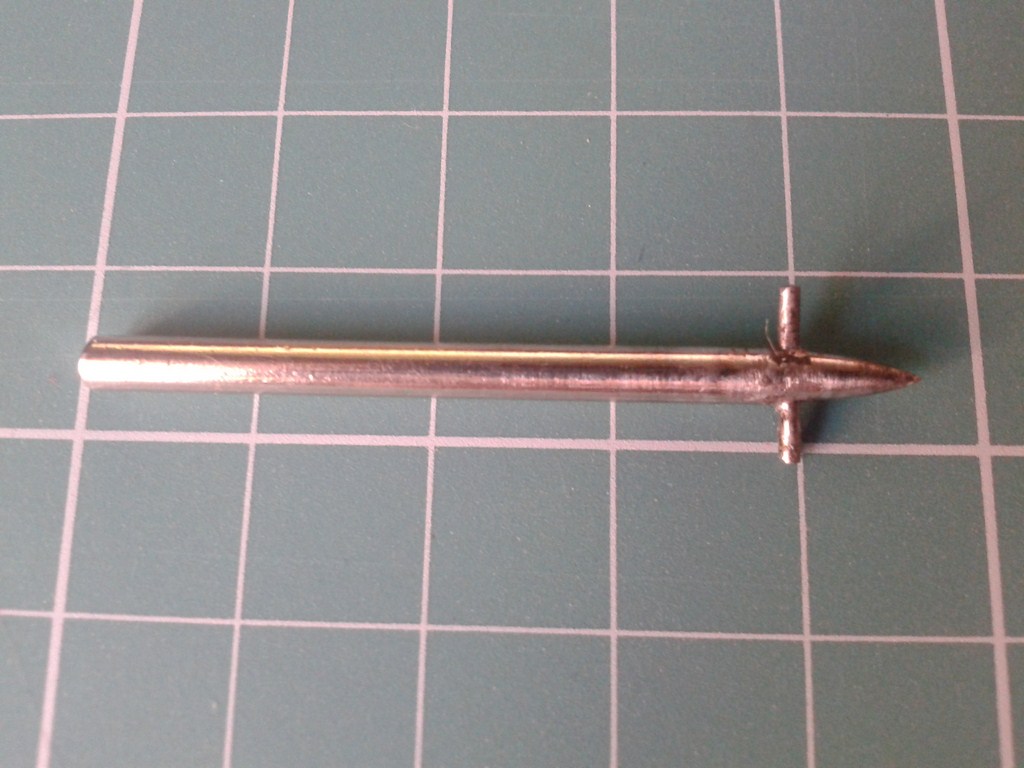

Do zamocowania drewna w napędzie zostanie użyty Frez o średnicy trzpienia 3,2mm, zakończony stożkiem, następnie nawiercony i w to miejsce wlutowana przetyczka. Pomysłodawcą owego patentu jest Pan Romeks, który wykorzystał go z powodzeniem w swojej tokarce. A to zdjęcie kiełka wykonanego przeze mnie.
Pozdrawiam
Bartek
jhjt napisał:
Czy możesz pokazać jaki kieł wrzucisz do napędu? czy ujmujesz drewno do uchwytu wiertarki?
Do zamocowania drewna w napędzie zostanie użyty Frez o średnicy trzpienia 3,2mm, zakończony stożkiem, następnie nawiercony i w to miejsce wlutowana przetyczka. Pomysłodawcą owego patentu jest Pan Romeks, który wykorzystał go z powodzeniem w swojej tokarce. A to zdjęcie kiełka wykonanego przeze mnie.
Pozdrawiam
Bartek
Pozdrawiam
Bartek B.
Bartek B.
- byku
- Posty: 17
- Rejestracja: 01 kwie 2012, 13:25
Re: Dremel i mikrotokarka
Witam,

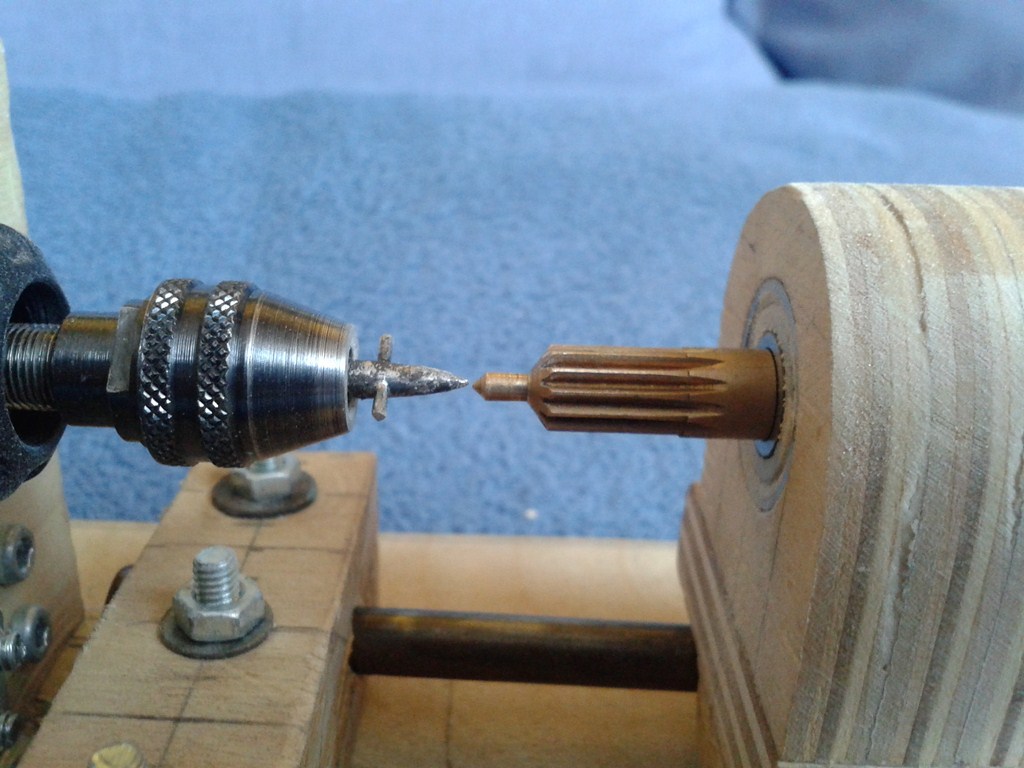

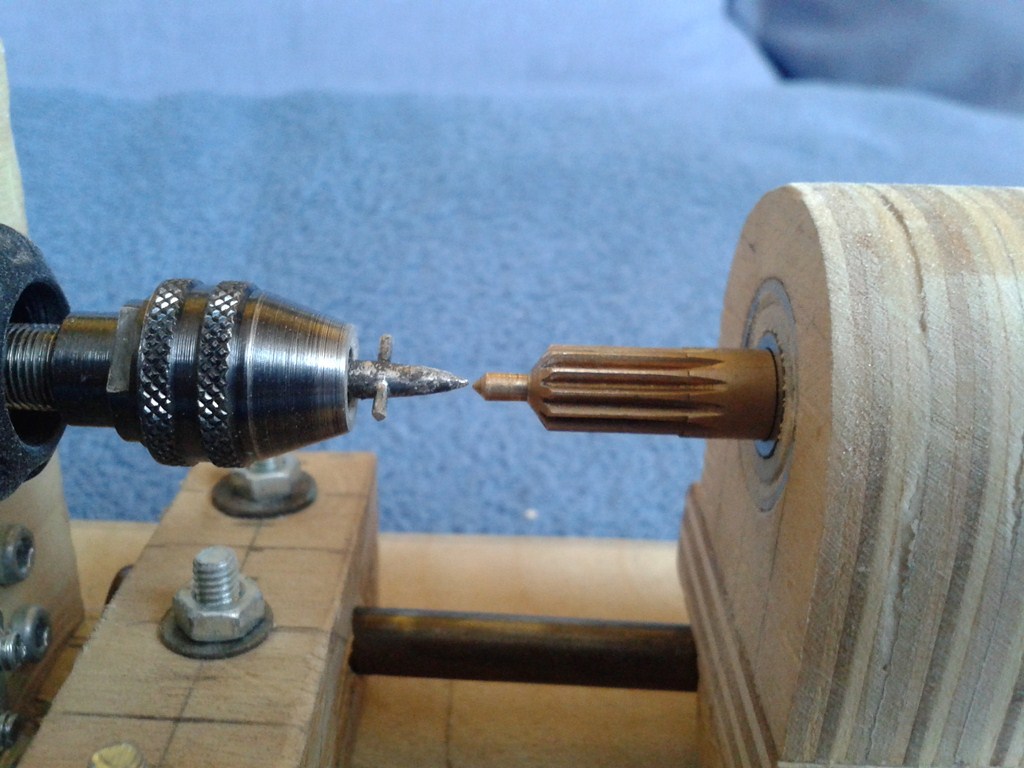

Po zamontowaniu konika przyszła kolej na wycentrowanie narzędzi tak, aby znalazły się w jednej osi. Na razie tylko kieł w koniku i w napędzie bez narzędzia skrawającego.

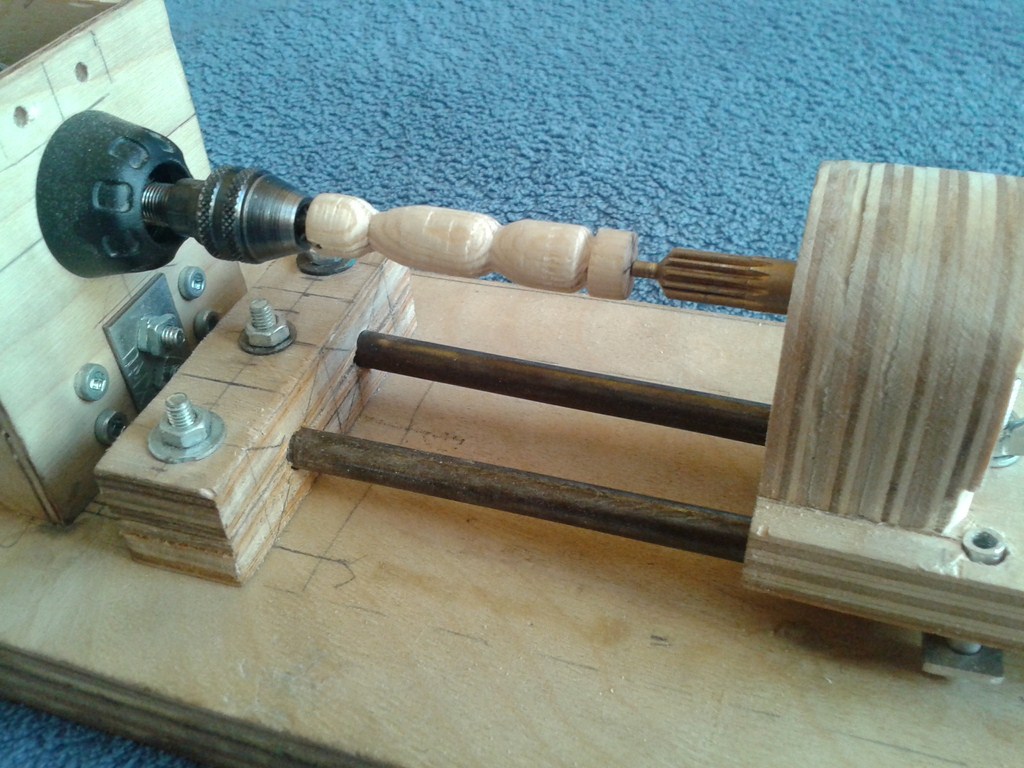

Posuw, czy też podpórka nie zostały jeszcze zamontowane, ale mimo wszystko pokusiłem się o pierwszą próbę toczenia. Wnioski? Koniecznie zamontować posuw lub podporę pod narzędzia! No i potrenować.

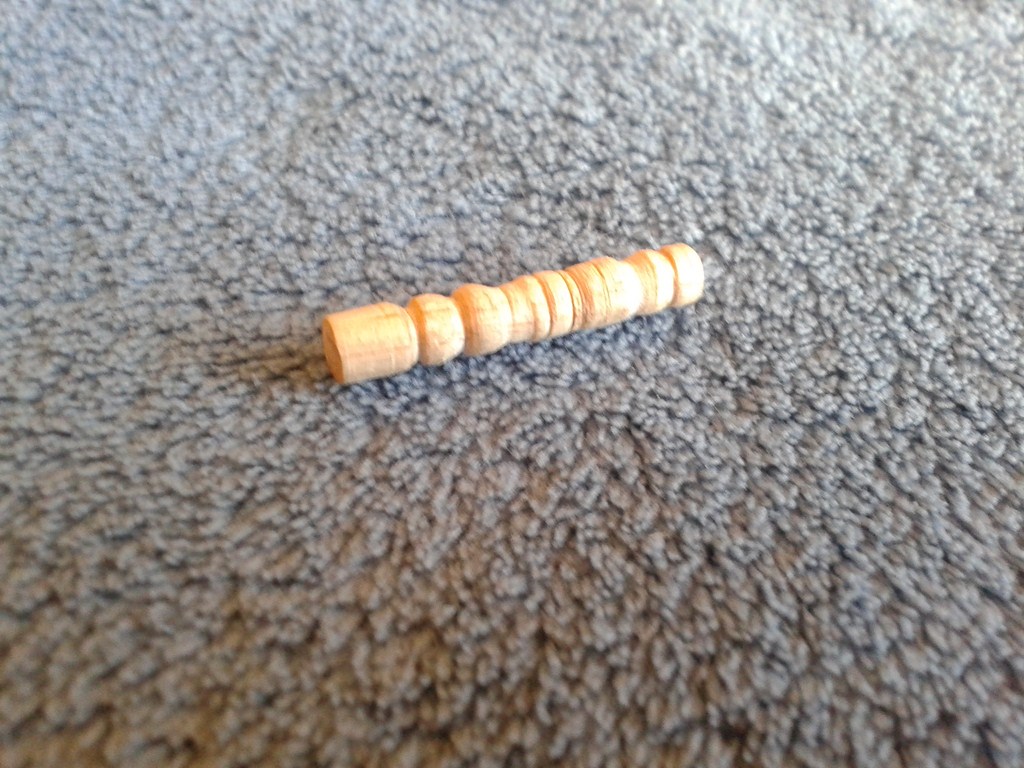

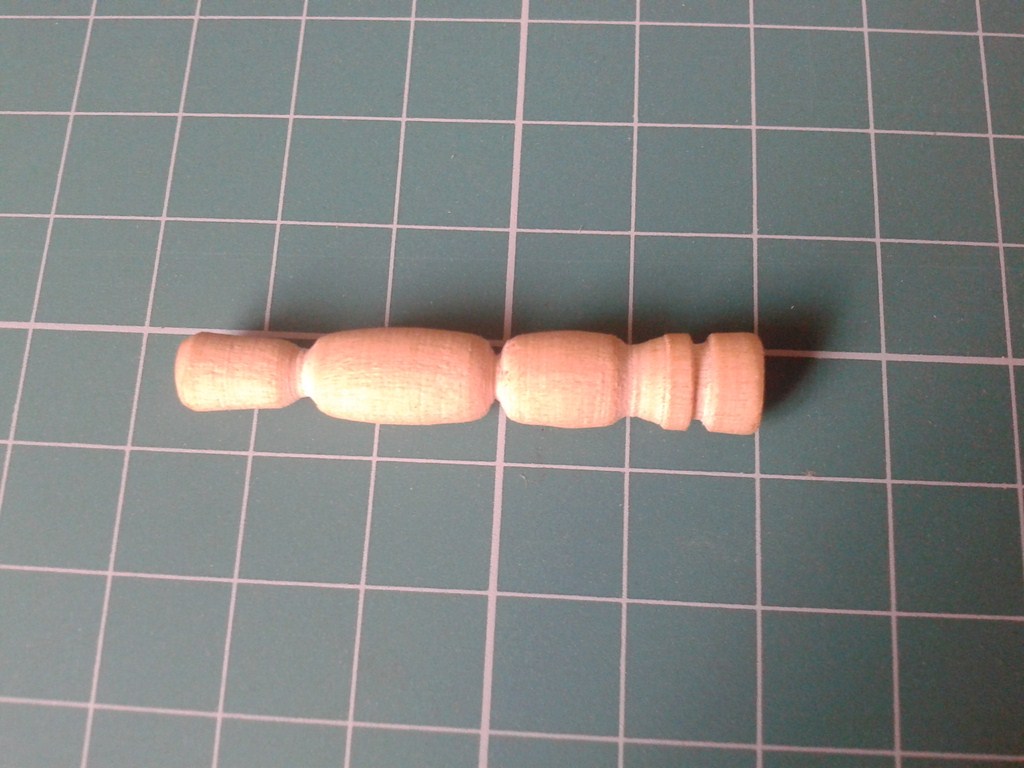

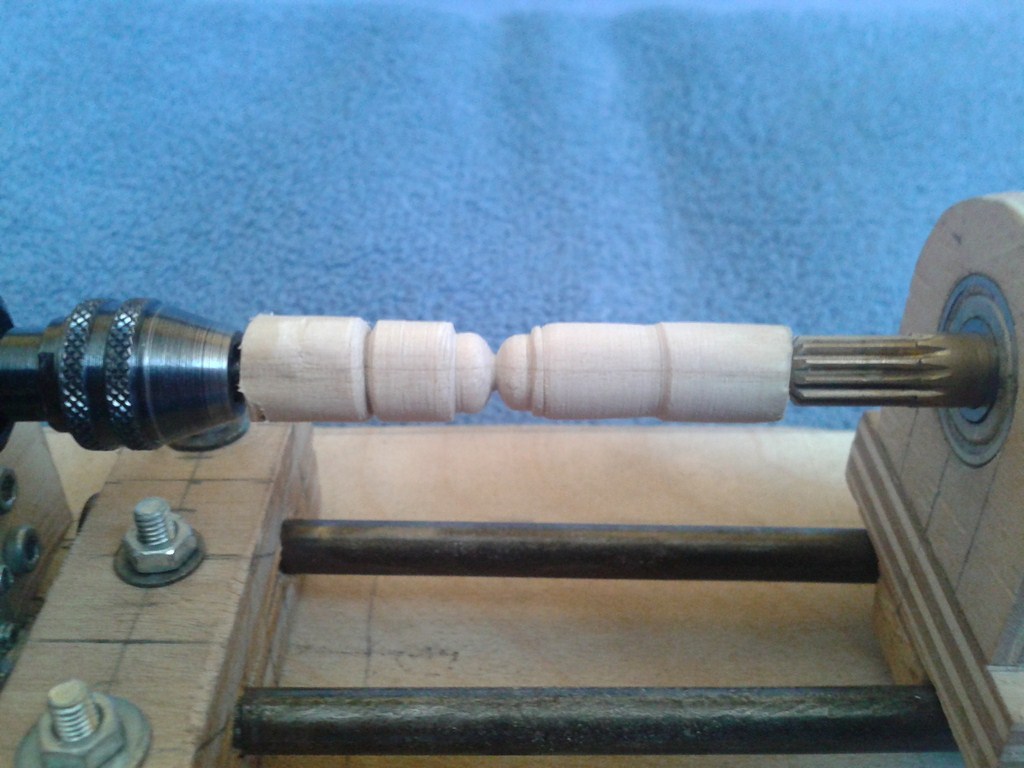

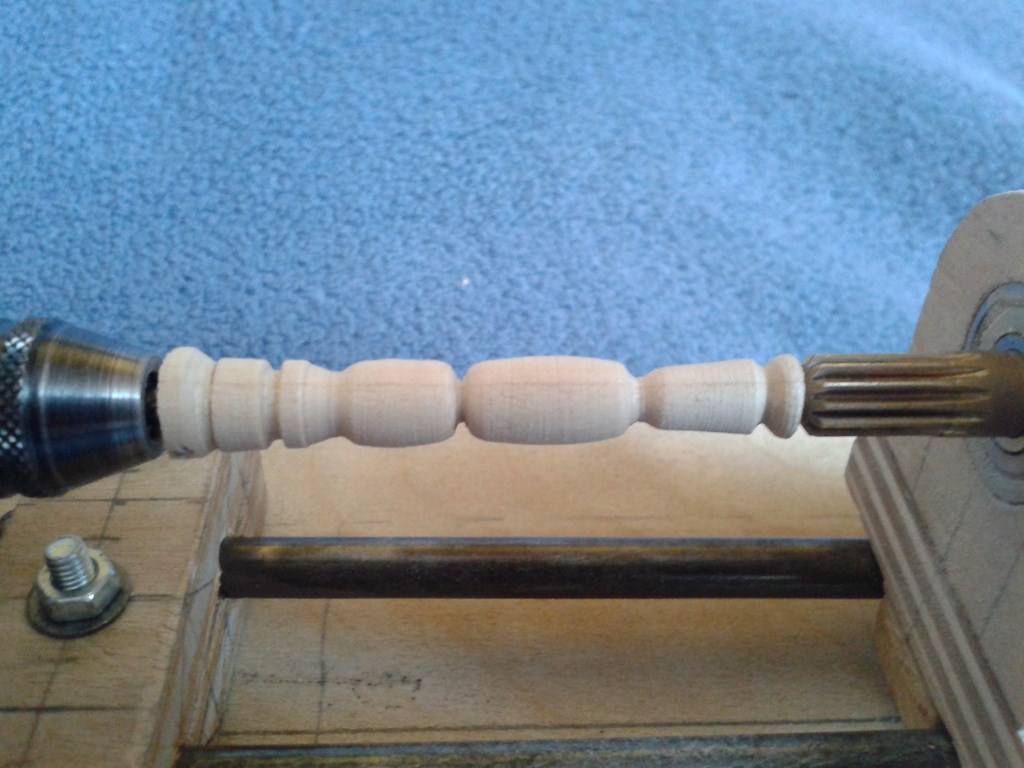

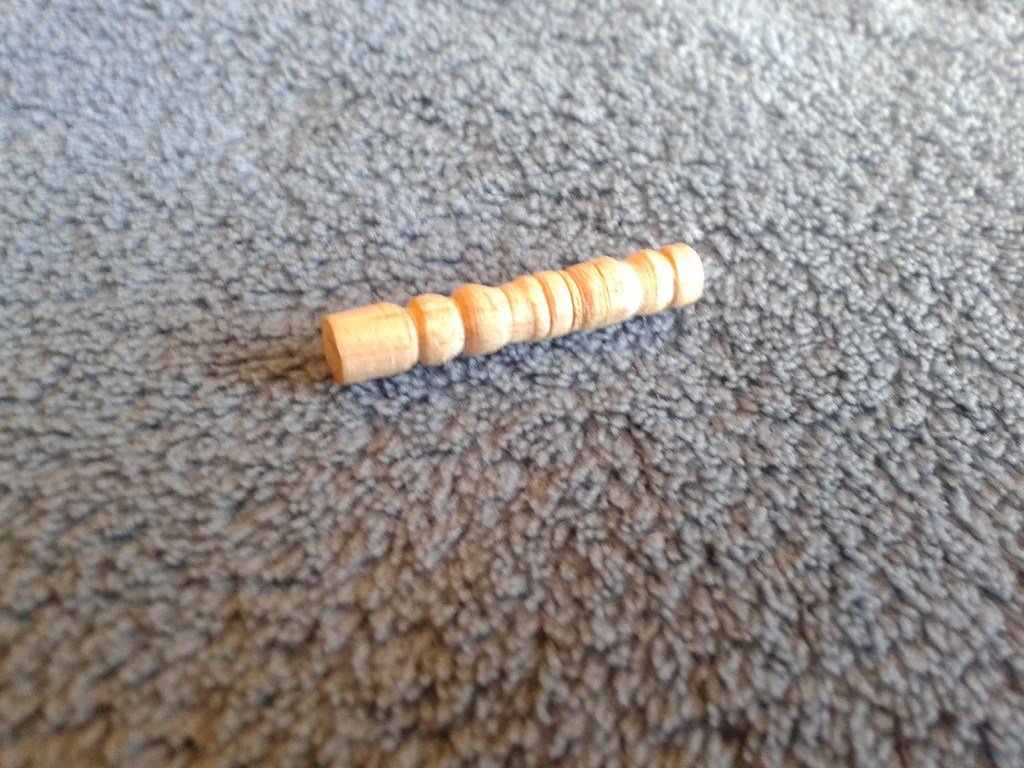

Wydaje mi się że efekty pierwszych prób są nawet całkiem zadowalające
Niebawem montaż posuwu (chyba, jeszcze nie zdecydowałem) no i może pomaluję to ustrojstwo jakoś... Zobaczymy.
Pozdrawiam
Bartek
Po zamontowaniu konika przyszła kolej na wycentrowanie narzędzi tak, aby znalazły się w jednej osi. Na razie tylko kieł w koniku i w napędzie bez narzędzia skrawającego.
Posuw, czy też podpórka nie zostały jeszcze zamontowane, ale mimo wszystko pokusiłem się o pierwszą próbę toczenia. Wnioski? Koniecznie zamontować posuw lub podporę pod narzędzia! No i potrenować.
Wydaje mi się że efekty pierwszych prób są nawet całkiem zadowalające
Niebawem montaż posuwu (chyba, jeszcze nie zdecydowałem) no i może pomaluję to ustrojstwo jakoś... Zobaczymy.
Pozdrawiam
Bartek
Pozdrawiam
Bartek B.
Bartek B.
- byku
- Posty: 17
- Rejestracja: 01 kwie 2012, 13:25
Re: Dremel i mikrotokarka
Witam po dłuższej przerwie.
Niestety brak czasu nie pozwolił mi na wcześniejsze uzupełnienie relacji.

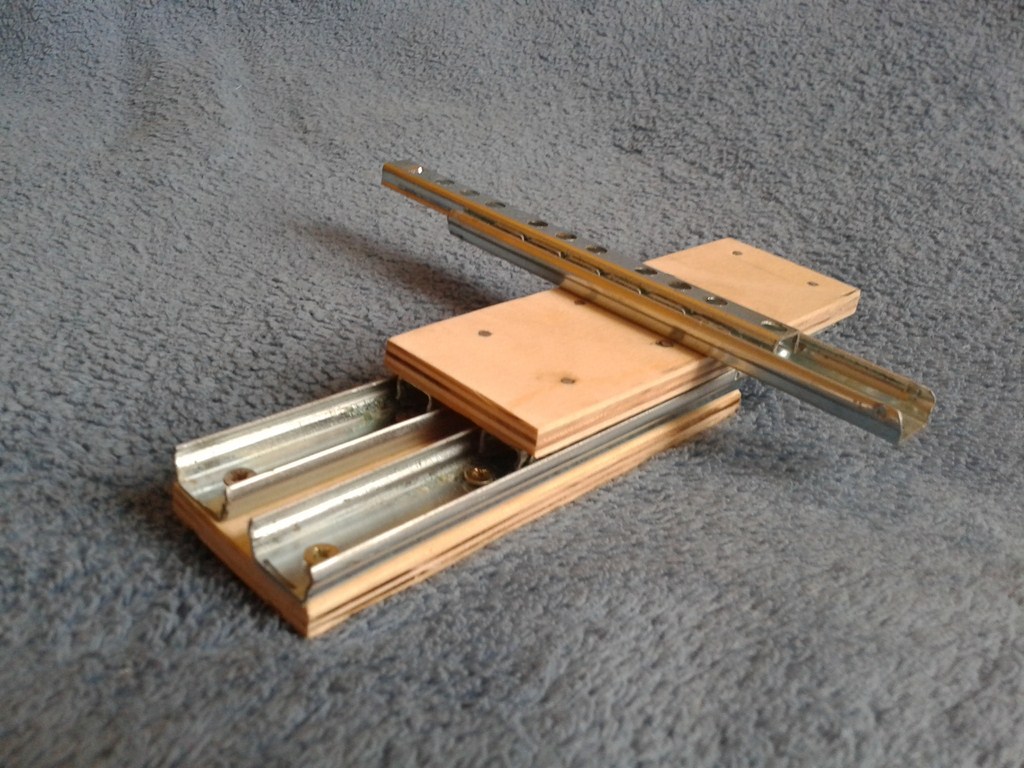

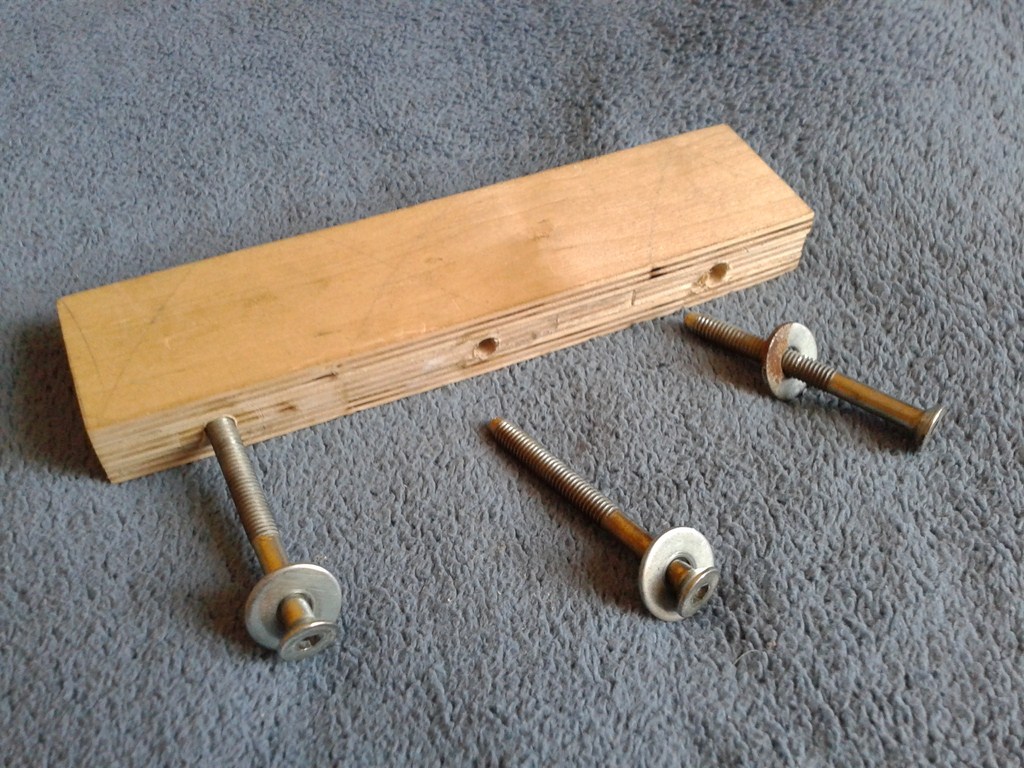

Po namyśle zdecydowałem się na montaż wspomnianego posuwu, niestety idzie mi to jak krew z nosa. Na dzień dzisiejszy wygląda on tak.

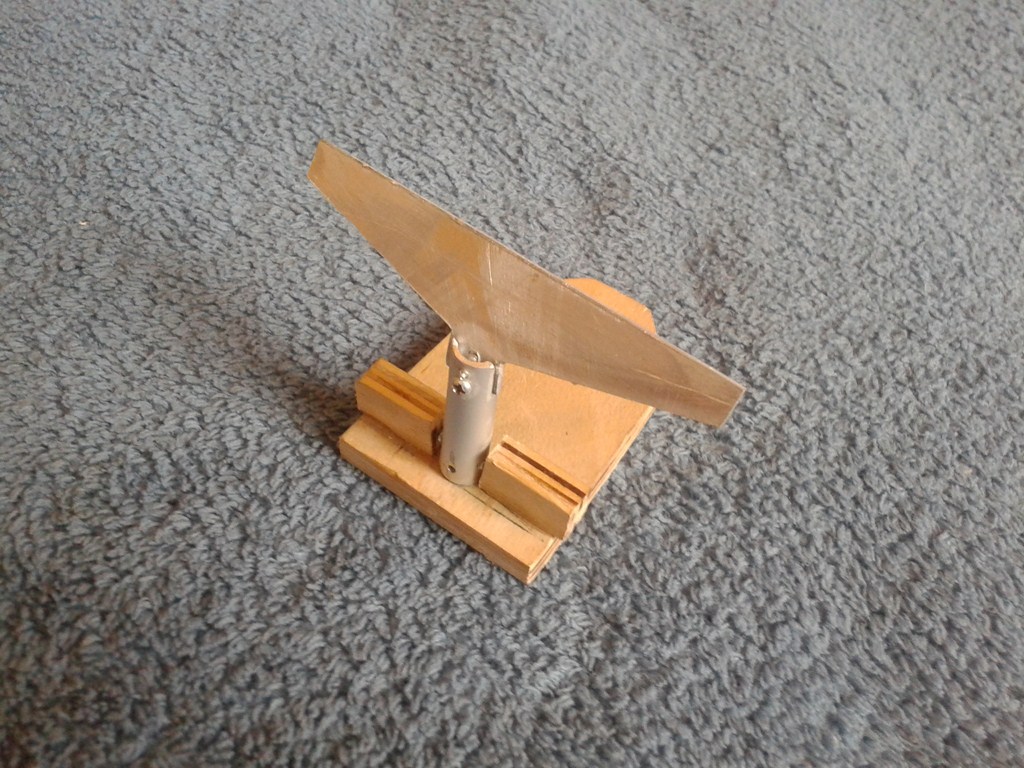

Póki w/w urządzenie nie zostało skończone zmajstrowałem sobie podporę do toczenia.

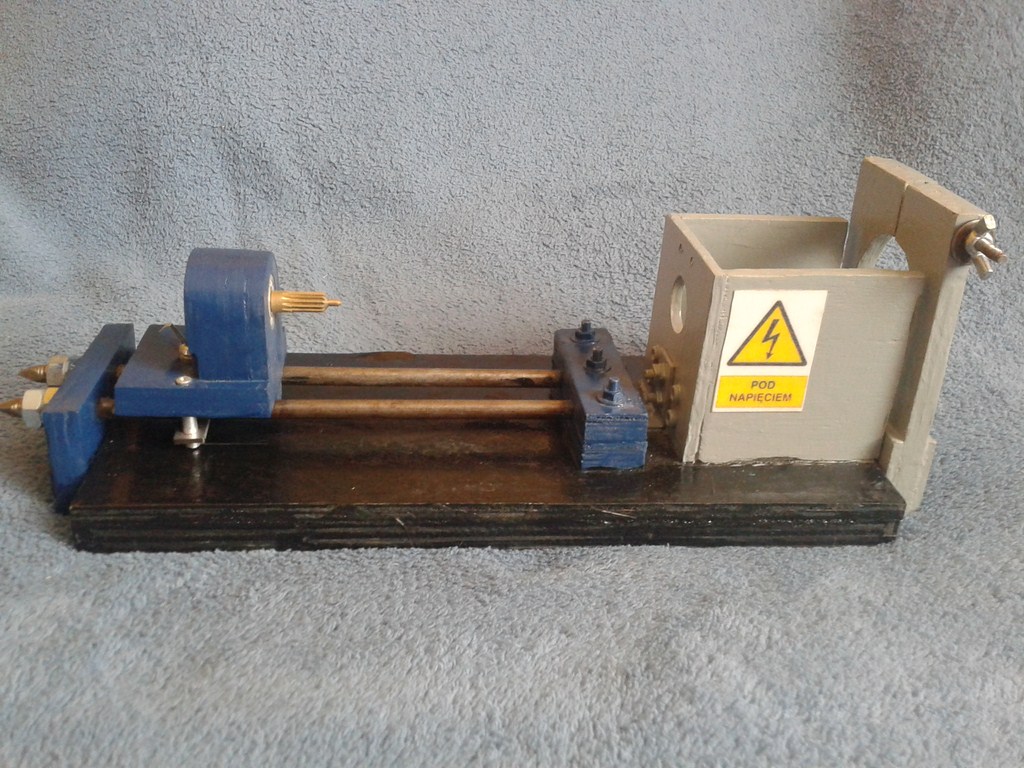

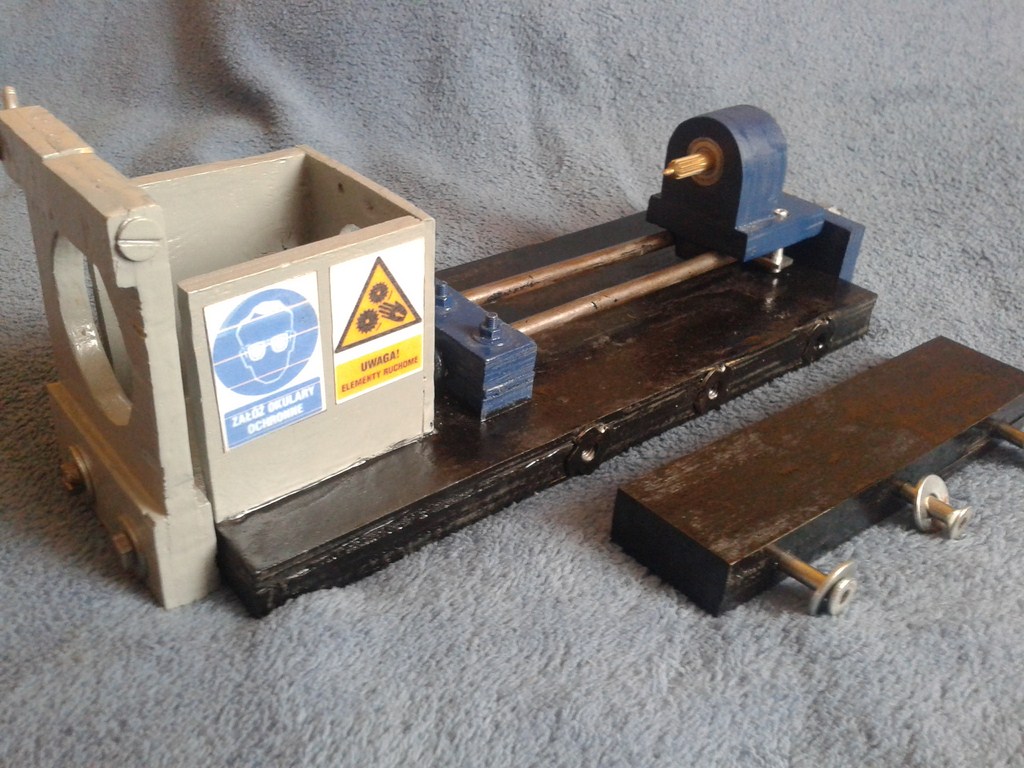

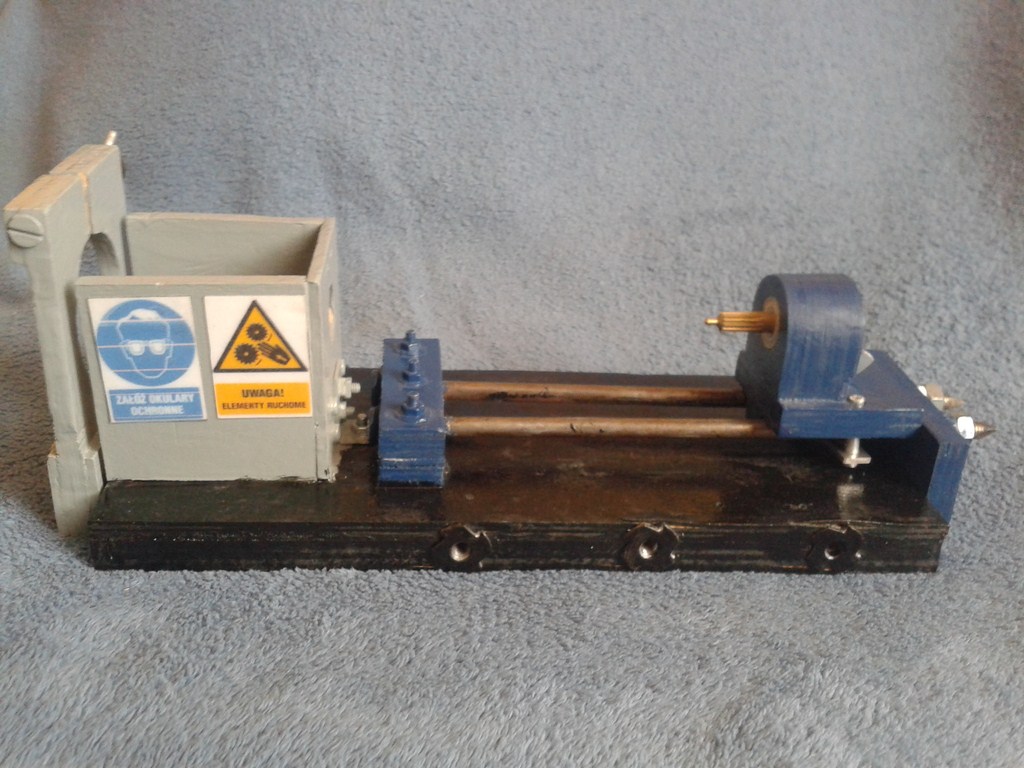

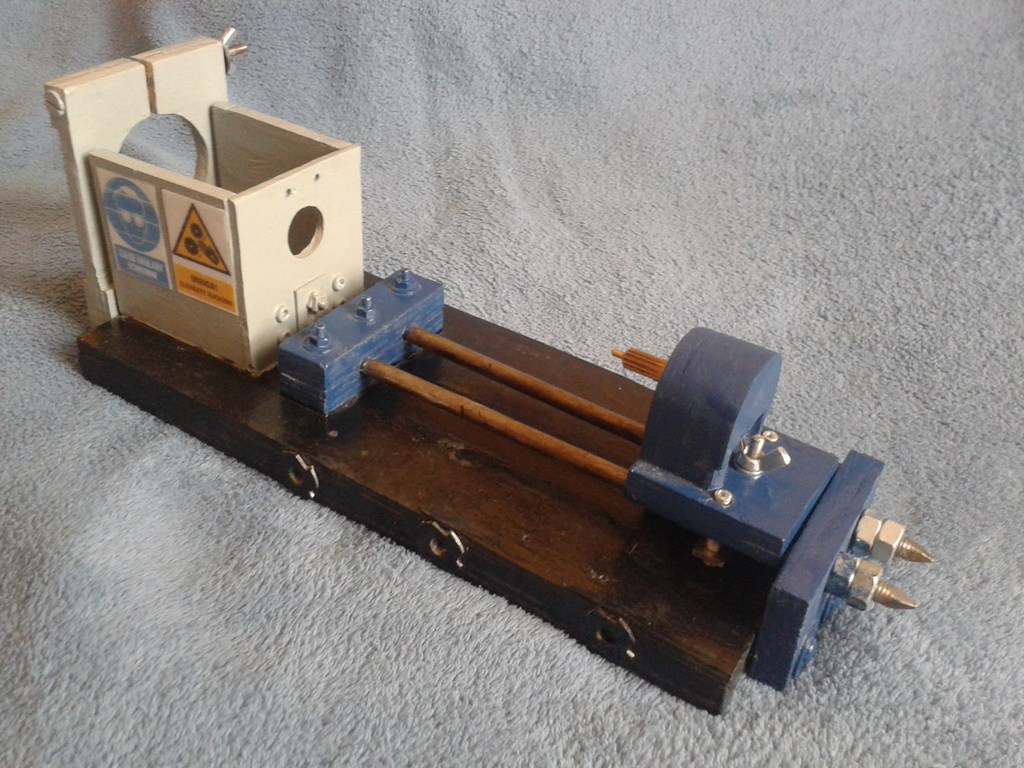

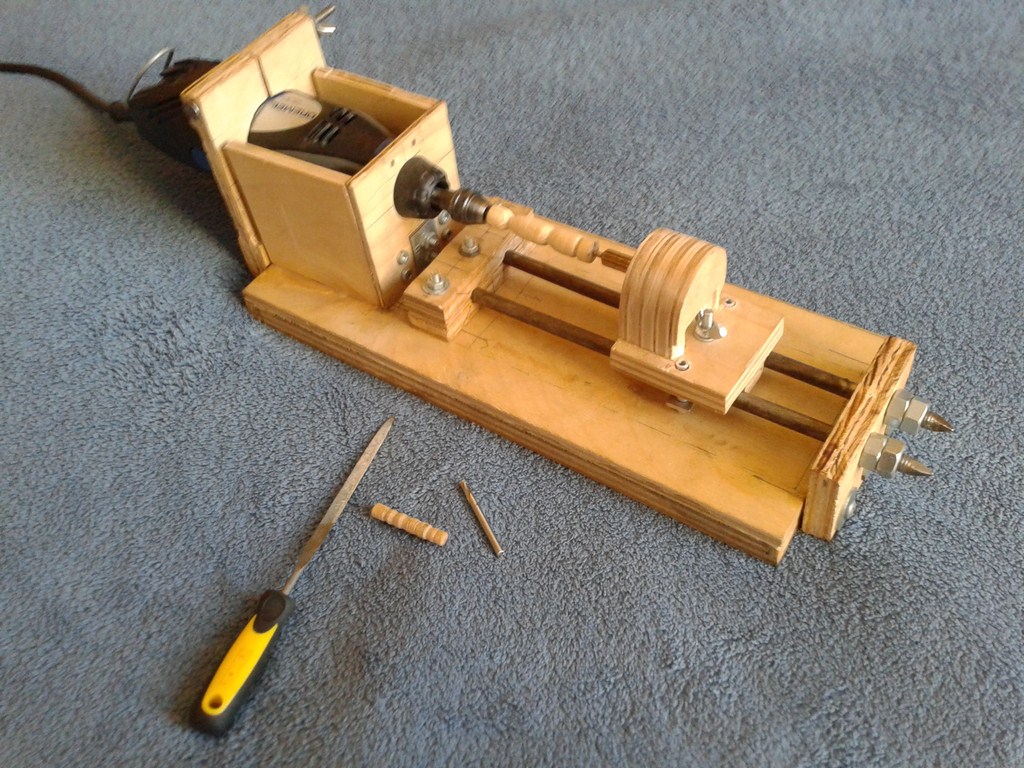

No i wedle tego co napisałem wcześniej tokarka została pomalowana i oklejona odpowiednimi ostrzeżeniami (BHP nader wszystko).
Pozwoliłem sobie na taki mały żarcik stąd dobór kolorystyki...

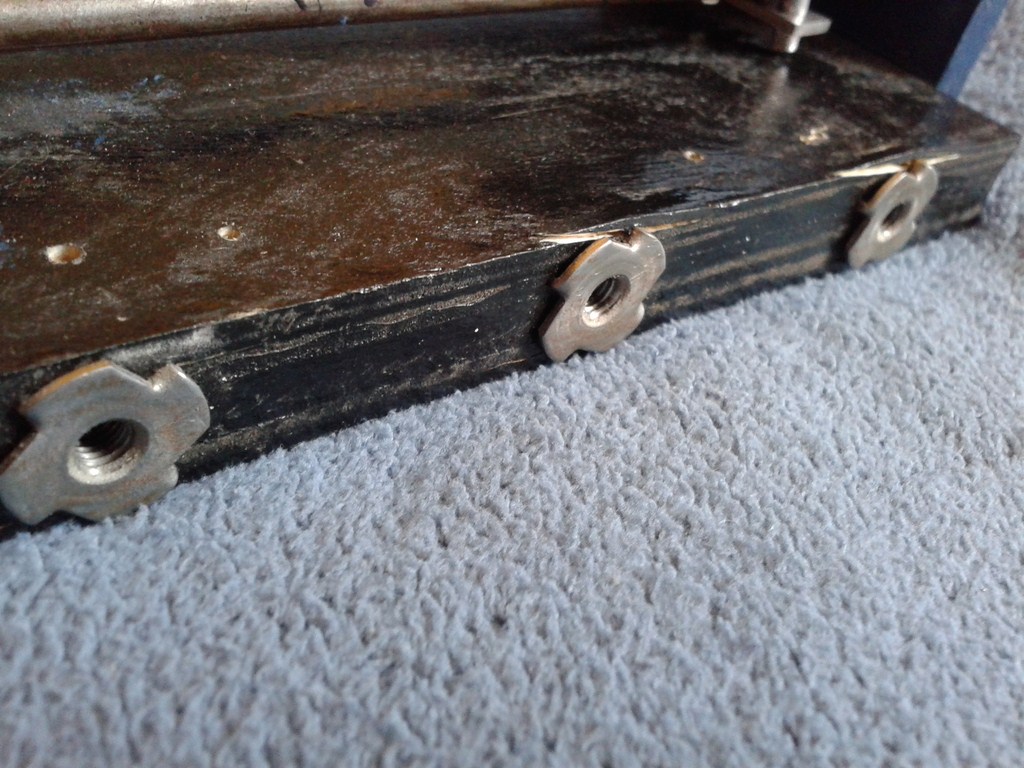

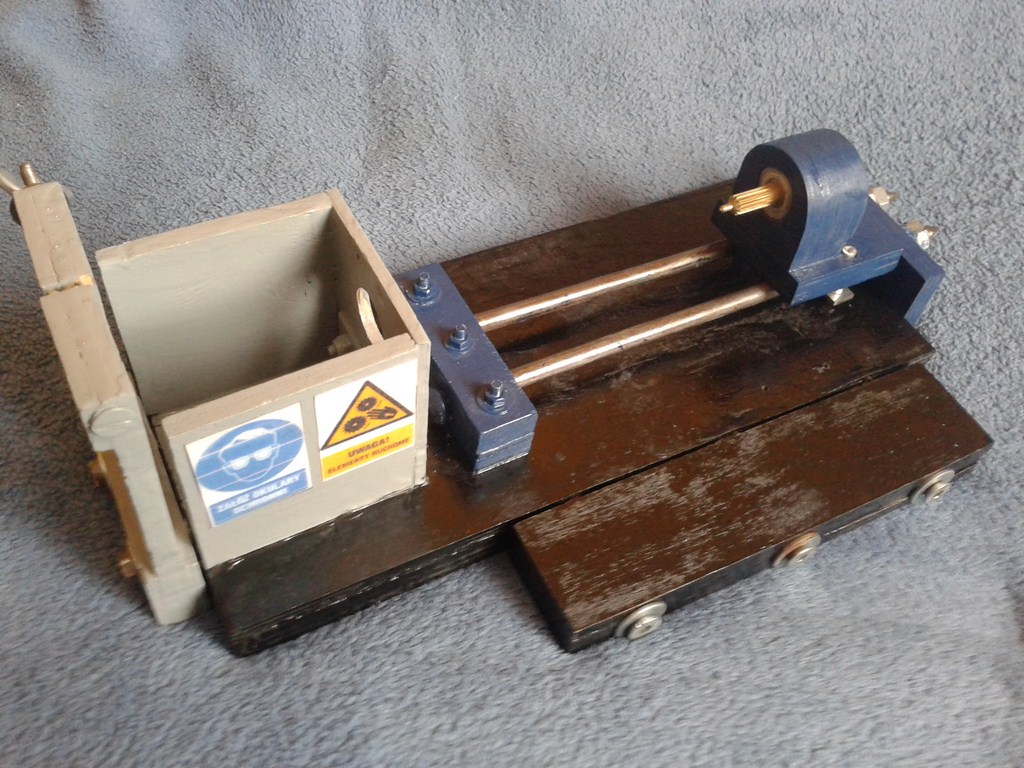

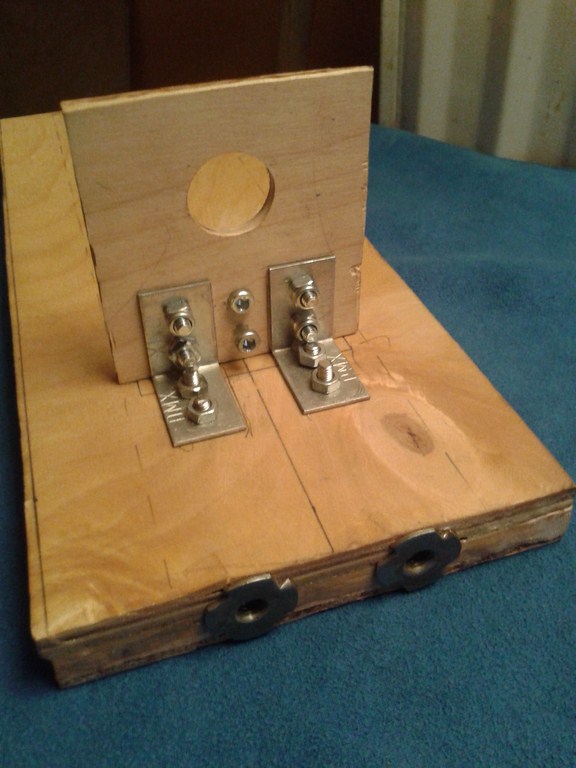

Okazało się że budowany przeze mnie posuw nie zmieści się na zastosowanej płycie tak więc zdecydowałem się na jej rozbudowę stąd

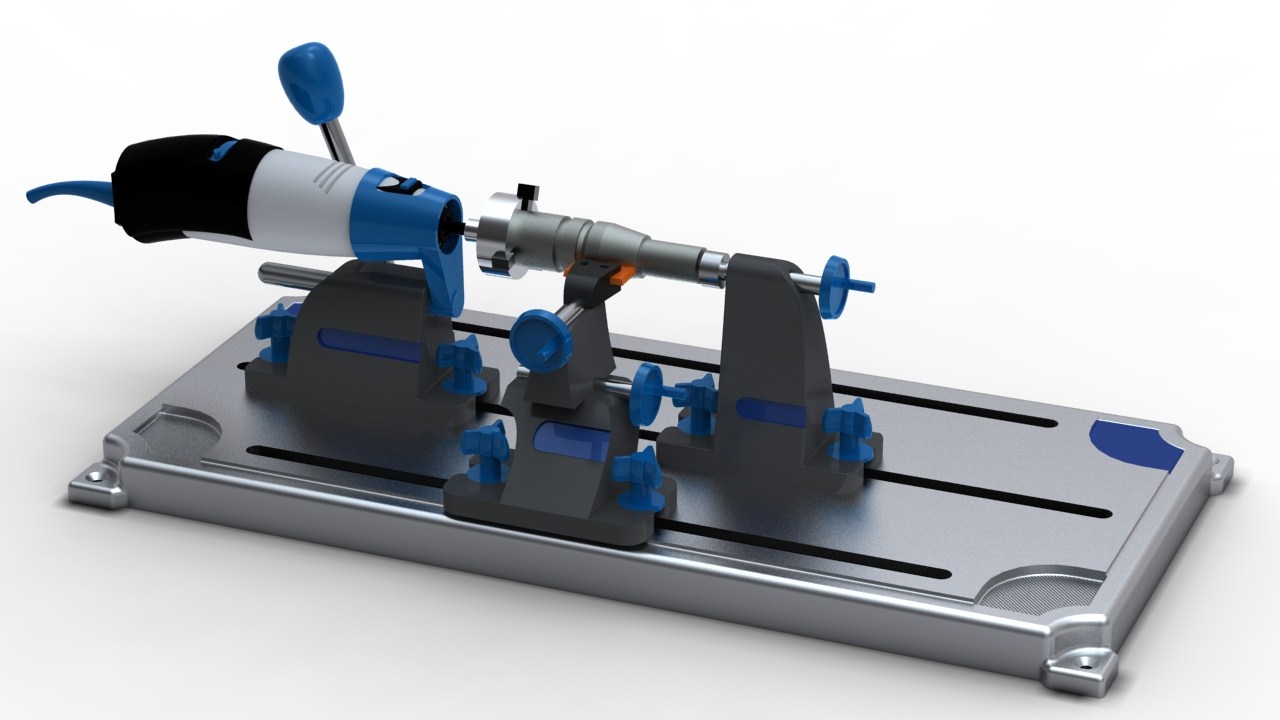

I jeszcze taka ciekawostka z mojej strony. Fotka to oczywiście tylko grafika koncepcyjna. Ale kto wie, może ktoś z Dremla ją zauważy i coś się w tym temacie ruszy... Na szczęście za marzenia nie karzą.
CDN
Niestety brak czasu nie pozwolił mi na wcześniejsze uzupełnienie relacji.
Po namyśle zdecydowałem się na montaż wspomnianego posuwu, niestety idzie mi to jak krew z nosa. Na dzień dzisiejszy wygląda on tak.
Póki w/w urządzenie nie zostało skończone zmajstrowałem sobie podporę do toczenia.
No i wedle tego co napisałem wcześniej tokarka została pomalowana i oklejona odpowiednimi ostrzeżeniami (BHP nader wszystko).
Pozwoliłem sobie na taki mały żarcik stąd dobór kolorystyki...
Okazało się że budowany przeze mnie posuw nie zmieści się na zastosowanej płycie tak więc zdecydowałem się na jej rozbudowę stąd
I jeszcze taka ciekawostka z mojej strony. Fotka to oczywiście tylko grafika koncepcyjna. Ale kto wie, może ktoś z Dremla ją zauważy i coś się w tym temacie ruszy... Na szczęście za marzenia nie karzą.
CDN
