Mini Mamoli HMS BEAGLE (MM03)

Post autor: Marek eska »

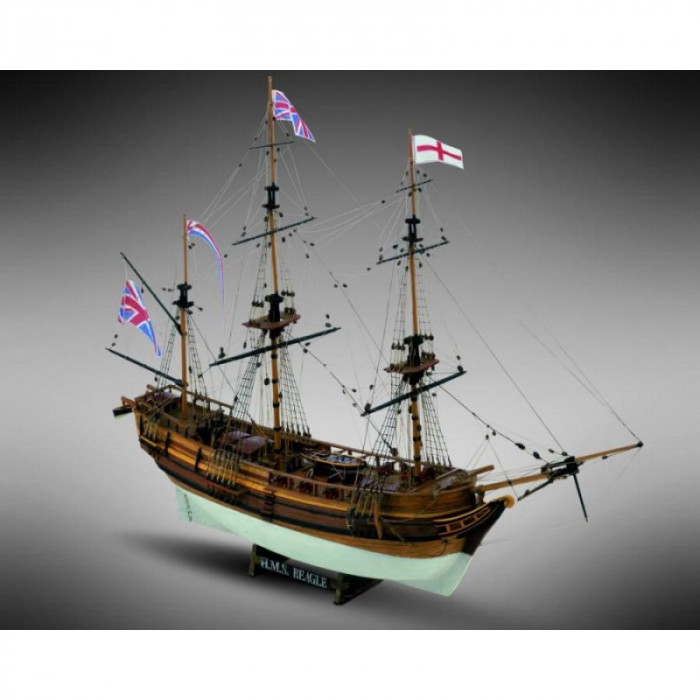

Kolejny model z zestawu MINI MAMOLI ... tym razem HMS Beagle po przebudowie na okręt naukowy .

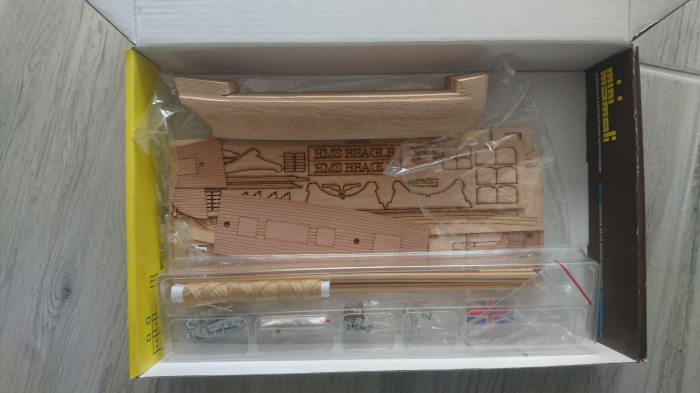

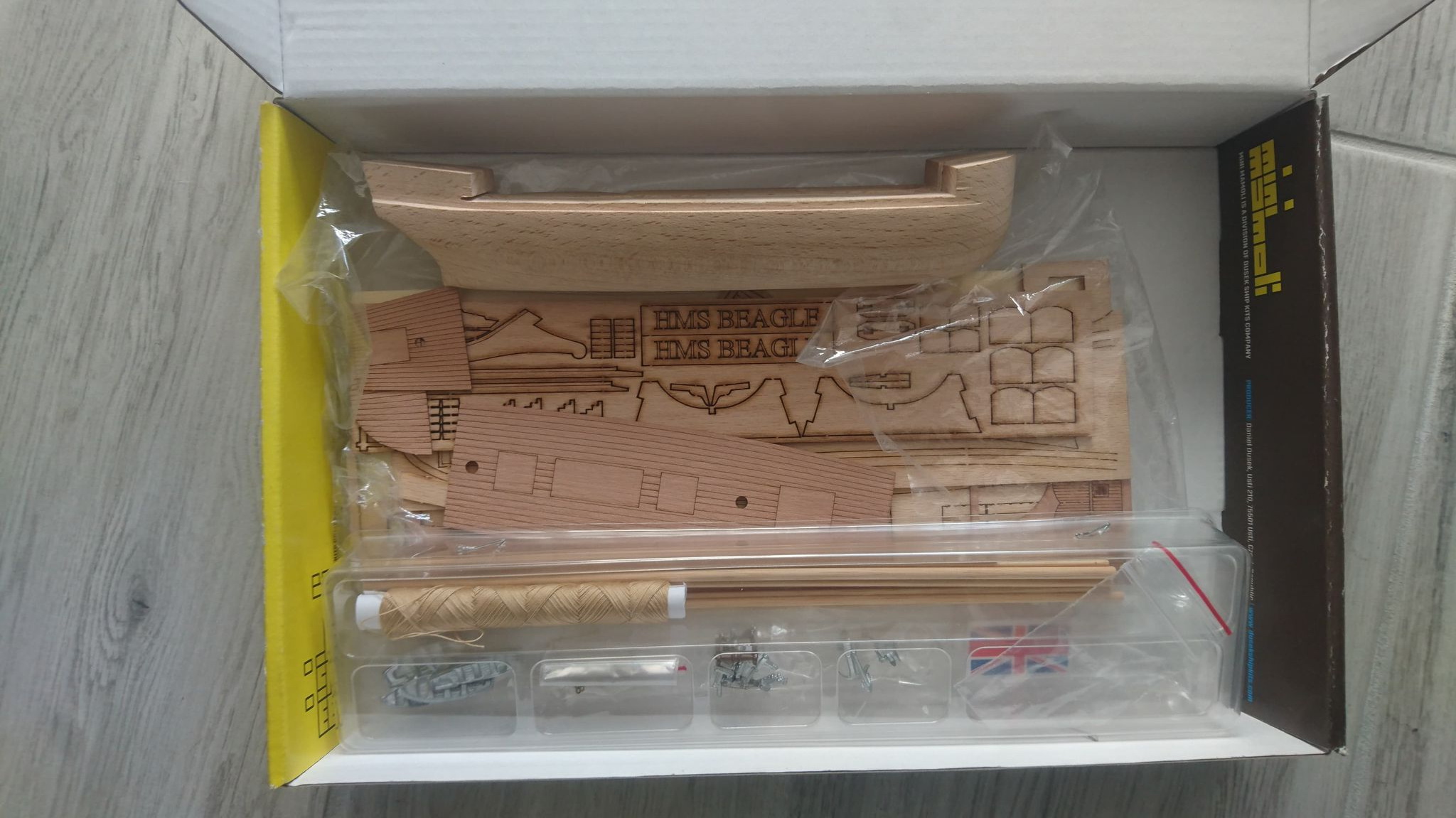

Zestaw jak poprzedni Bounty wzbogacony przez Duska o części wycinane laserowo , kadłub po staremu -drewniany kloc .

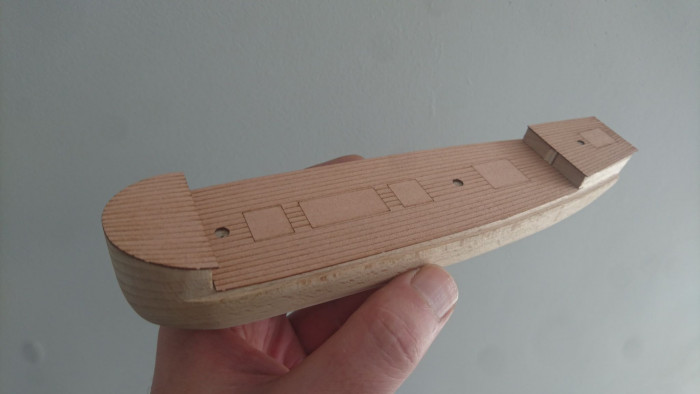

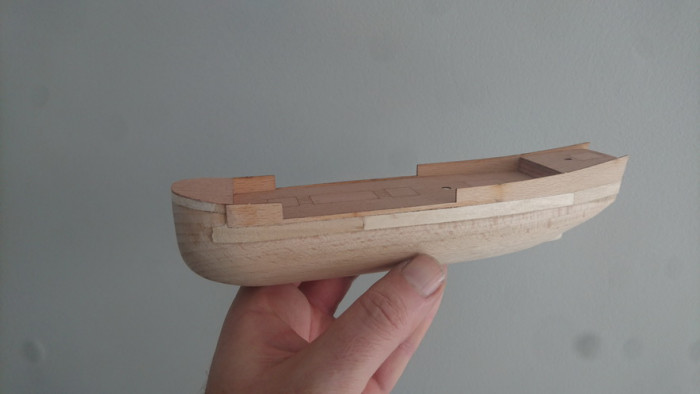

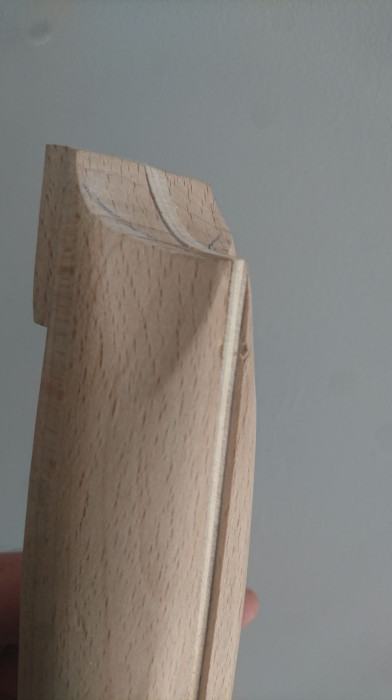

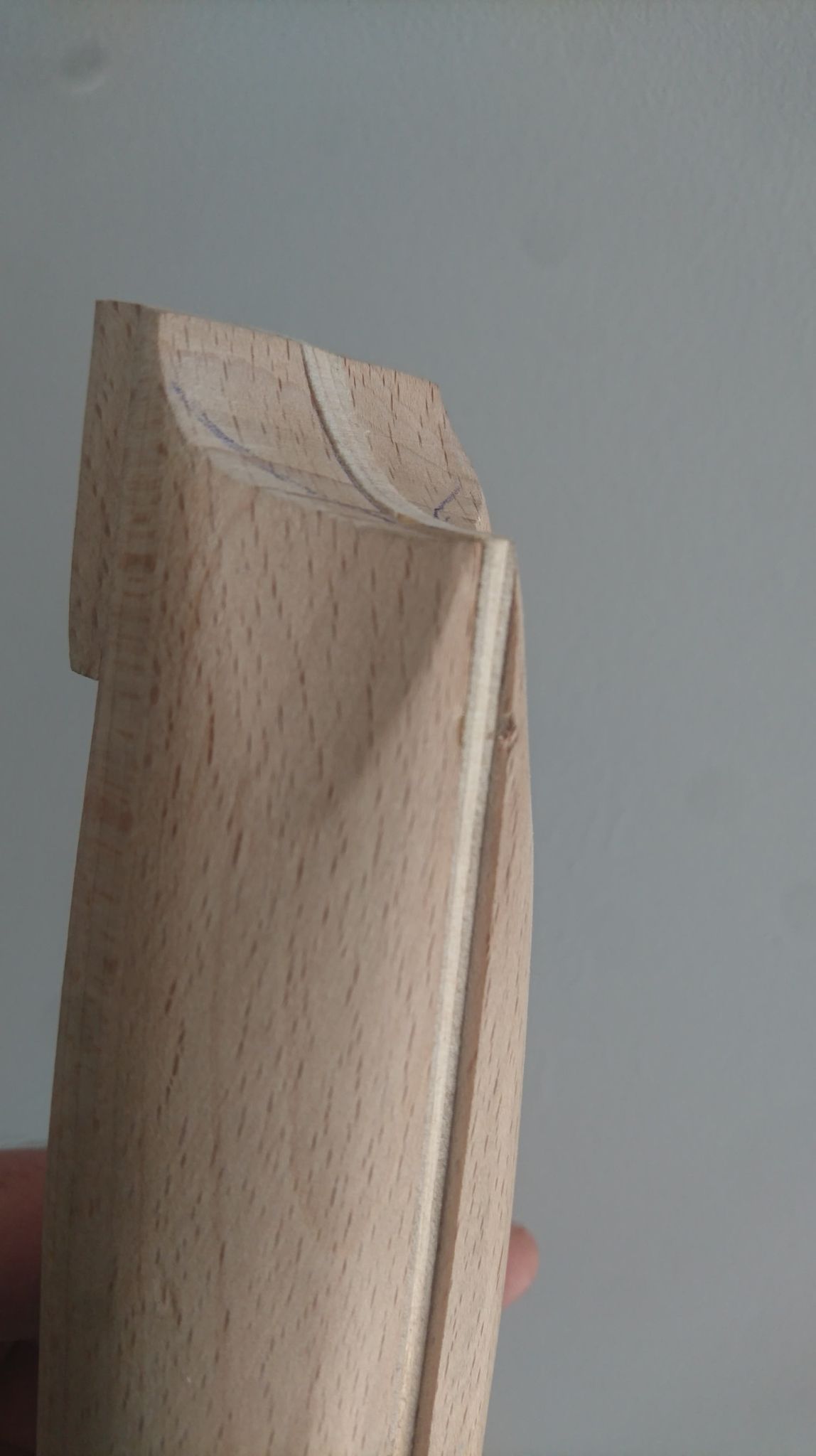

Kadłub ..tu mam dużo poprawiania , po pierwsze szerokość - jest zdecydowanie za wąski ale na szczęście pokłady są szersze więc postanowiłem kadłub dopasować do pokładów .Rozciąłem go wzdłuż i wkleiłem sklejkę 5mm ,poniżej przymiarka (przy oszacowaniu szerokości posiłkowałem się , z braku innych, planami Beagle z czasów jego pierwotnego wyglądu )
Kolejnym elementem do poprawki jest jego tył poniżej linii wodnej - zapewne uproszczenie produkcyjne -postaram się nadać tam bardziej naturalną formę .
Niestety tu mam na dzień dobry niedostatki w planach a chciałbym i tu choć minimalnie go zwaloryzować .

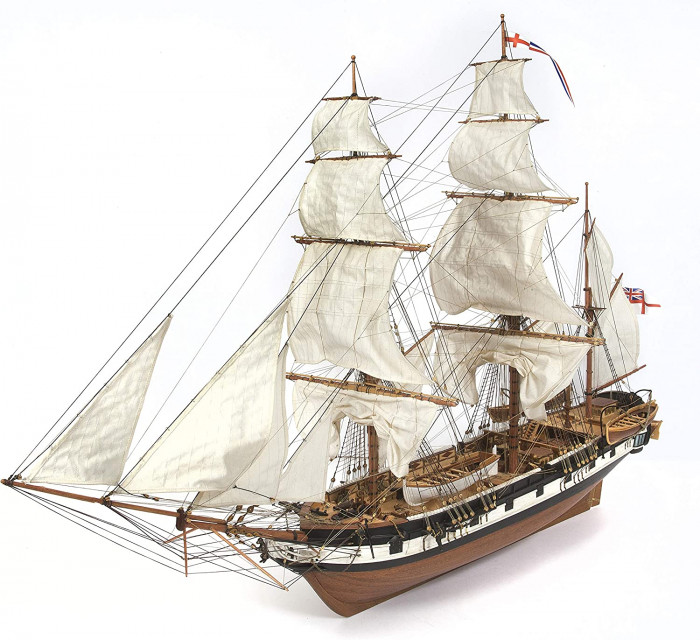

Oprócz kilku zdjęć modelu Beagle z tej postaci ale w "dorosłej" skali nie mogę znaleźć żadnej dokumentacji , a plany Beagle z jego pierwotnej formie ni jak się mają do tej interpretacji ..
Ostatnio zmieniony 29 wrz 2022, 19:07 przez Marek eska, łącznie zmieniany 1 raz.
Awatar użytkownika
Leon27
Posty: 543
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Pozna\u0144","desc":"","lat":"","lng":""}

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: Leon27 »

Marek eska
Posty: 19
Rejestracja: 03 sie 2022, 16:40

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: Marek eska »

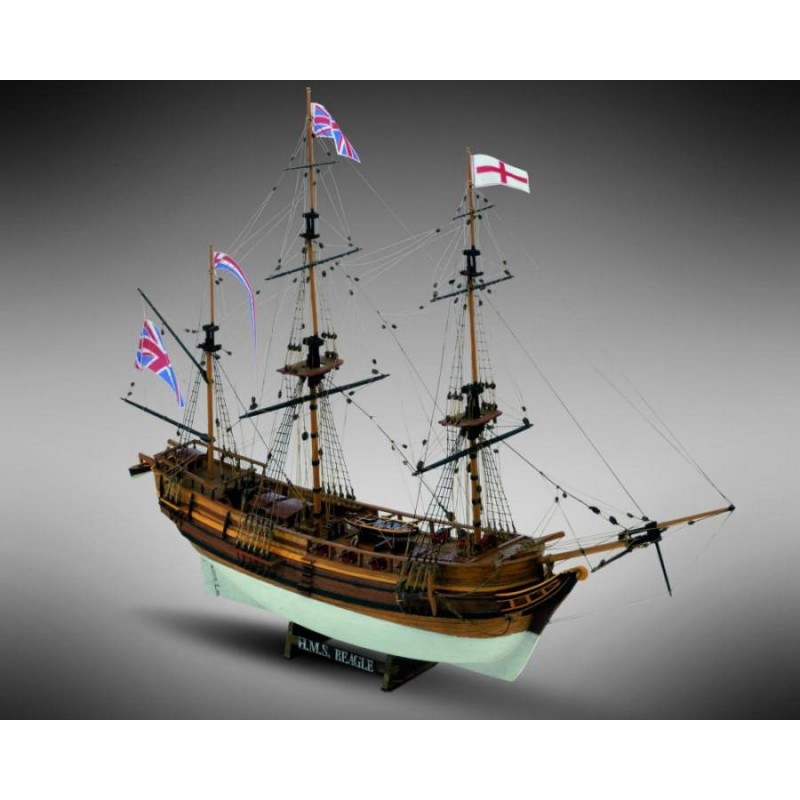

Dziękuje Leon za sugestie ale myślałem ze wyraziłem się jasno a okładka zestawu wszystko mówi , seria Anatomy.. nie jest mi obca .

-nie mam problemu z Beagle -slupem wojennym
-mam problem z Beagle - po przebudowie a o nim oprócz kilku zdań tekstowych niema nic zobrazowanego w Anatomii
Ostatnio zmieniony 29 wrz 2022, 19:09 przez Marek eska, łącznie zmieniany 1 raz.
JADAR62
Posty: 11
Rejestracja: 24 wrz 2022, 08:58

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: JADAR62 »

Kadłub wąski, a pokład szerszy. Czy oby producent nie przewidział, że modelarz może chcieć położyć listewki na kadłubie?
Marek eska
Posty: 19
Rejestracja: 03 sie 2022, 16:40

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: Marek eska »

Producent nie przewidział takiego rozwiązania.
Marek eska
Posty: 19
Rejestracja: 03 sie 2022, 16:40

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: Marek eska »

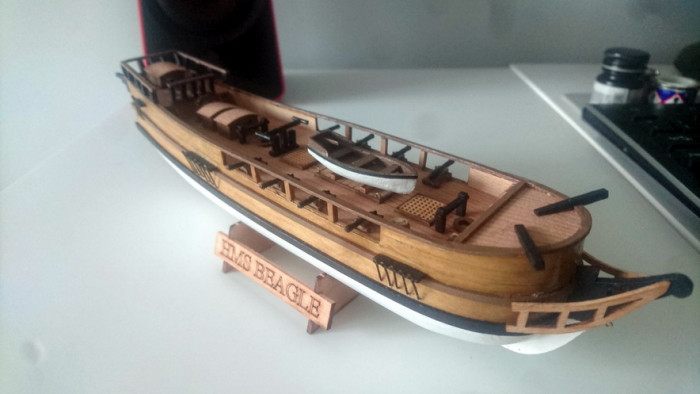

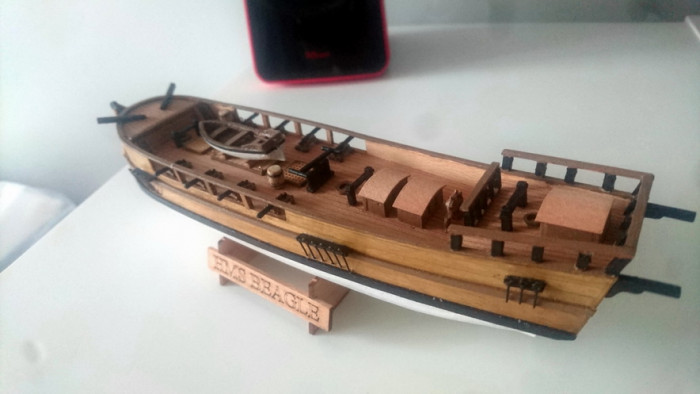

Mały postęp , chęci są ,gorzej z czasem .. zdjęcia co raz gorsze- aparat w telefonie się sypie ...

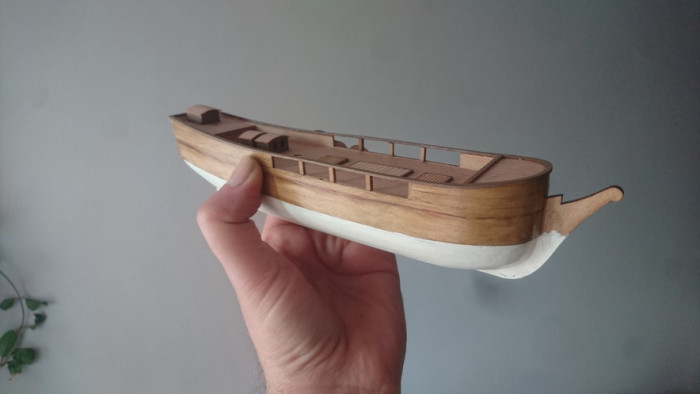

Jak pisałem wcześniej poszerzyłem klocek kadłuba ,następnie dodatkowo podwyższyłem pokłady poprzez doklejenie balsy 5mm
By zamaskować ten zabieg burty okleiłem fornirem .

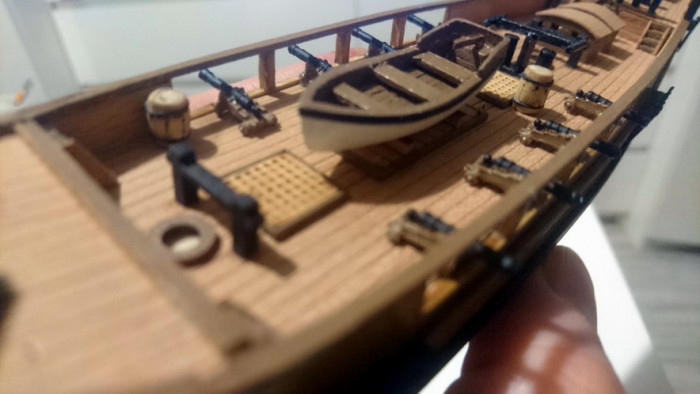

Zrobiłem nową szalupę ,tradycyjnie odlewana z kompletu była za mała .
Dorobiłem świetliki/nadbudówki (?) -w zestawie były za wysokie i w złej ilości (o tyle o ile mogłem się odnieść do zdjęć większych modeli Beagle w tej postaci ).
Jeszcze kilka poprawek malowania ,dopieszczenie szalupy .... , może dojdzie jakiś detal i można będzie się brać za maszty .
Marek eska
Posty: 19
Rejestracja: 03 sie 2022, 16:40

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: Marek eska »

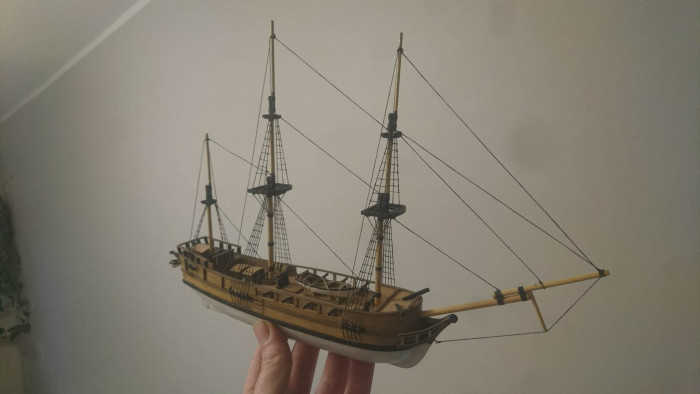

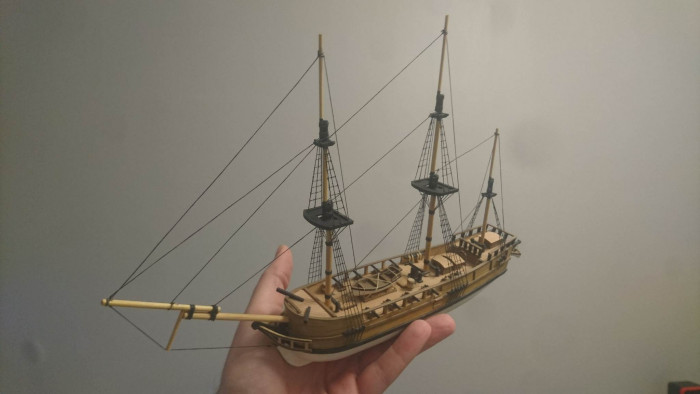

Olinowanie stałe gotowe, dorobiłem też kilka miejsc wiązań olinowania .

Planuje zrobić go na żaglach ,wątpię czy ten "model" obroni się samym olinowaniem -w załączonych planach zestawu brak schematu czy szablonów żagli .

Będę musiał odtworzyć je pod rozstawu i wymiaru rei
Marek eska
Posty: 19
Rejestracja: 03 sie 2022, 16:40

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: Marek eska »

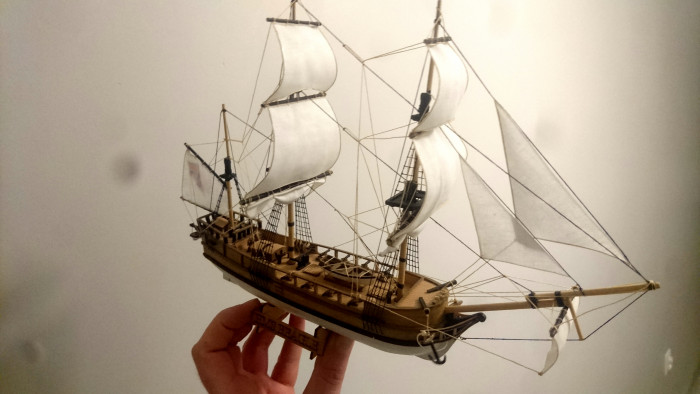

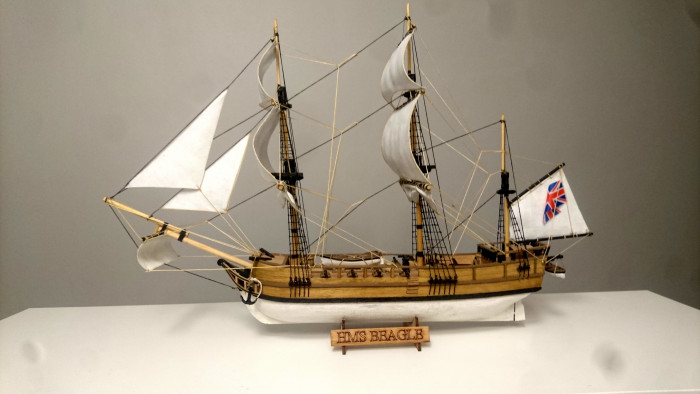

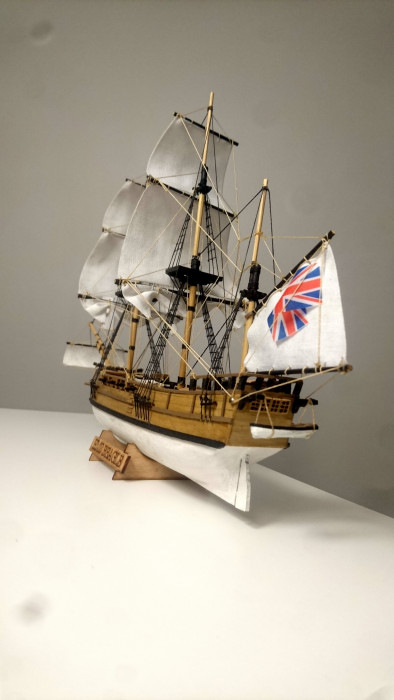

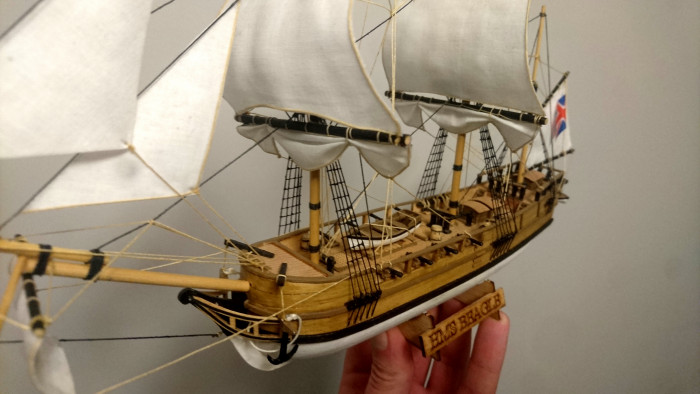

Koniec .. ten model to kompromis między tym co daje zestaw , tym co chciałem osiągnąć, a tym co umiałem .

Bolt rope przyklejone na przodzie wbrew radom TomekA -przy takim orzeszku usytuowanie liny "krawędziowej" na żaglach od tyłu uczyniły by je ubogie wizualnie .

Dolne żagle na wpół zwinięte musiałem wykonać z nie w pełni wymiarowanych -tkanina w zestawie dosyć gruba i zwinięcie pełnego żagla utworzyło by mi brzydki "kokon" .

Przepraszam za słabe zdjęcia -jak pisałem aparat w telefonie się sypie .
Awatar użytkownika
sferoida
Posty: 142
Rejestracja: 13 lut 2018, 20:27

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: sferoida »

Ma swój urok, bardzo fajnie wyszła ta miniaturka. Gratulacje
pozdrawiam Radek
Marek eska
Posty: 19
Rejestracja: 03 sie 2022, 16:40

Re: Mini Mamoli HMS BEAGLE (MM03)

Post autor: Marek eska »

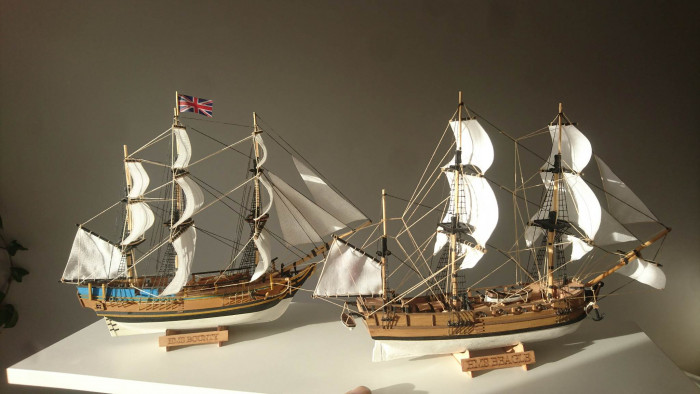

Dziękuje .Nie idealny ale mogę go już postawić obok Bounty .
