Zdzisław HMS Enterprize

[ostry_gl]

Pięknie się rozwija to Twoje modelarstwo.
Mam nadzieję, że też tak kiedyś będę.
Bardzo poprawiłeś jakość zdjęć i fajnie prowadzisz relację.
Gratulacje:)

Łukasz

[Zdzisław]

Witam
Dzięki chłopaki za dobre słowa. Jestem już w takim wieku, że jakaś pochwała od czasu do czasu już mnie nie zdeprawuje lecz gdzieś tam w podświadomości mile połechce.

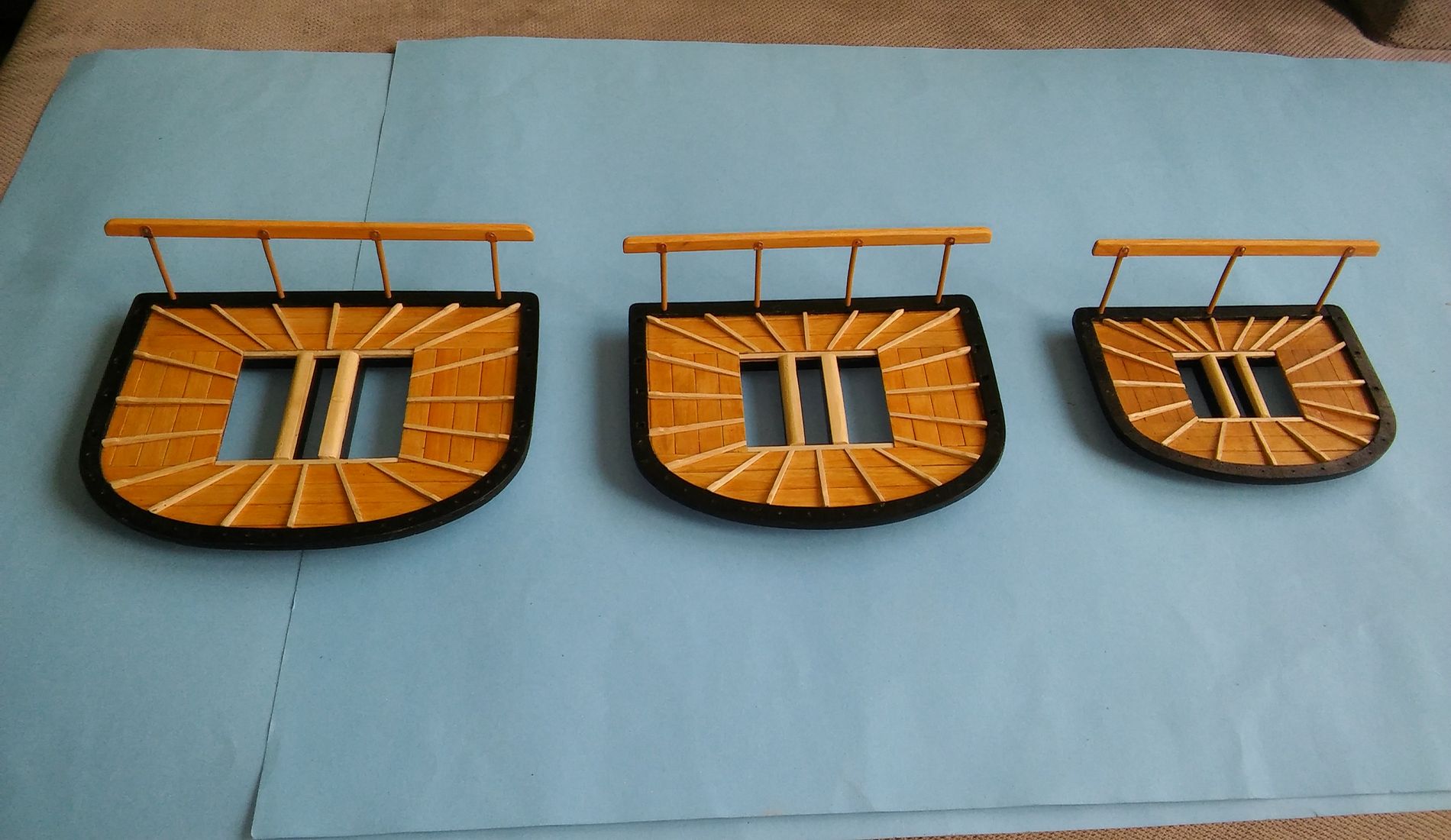

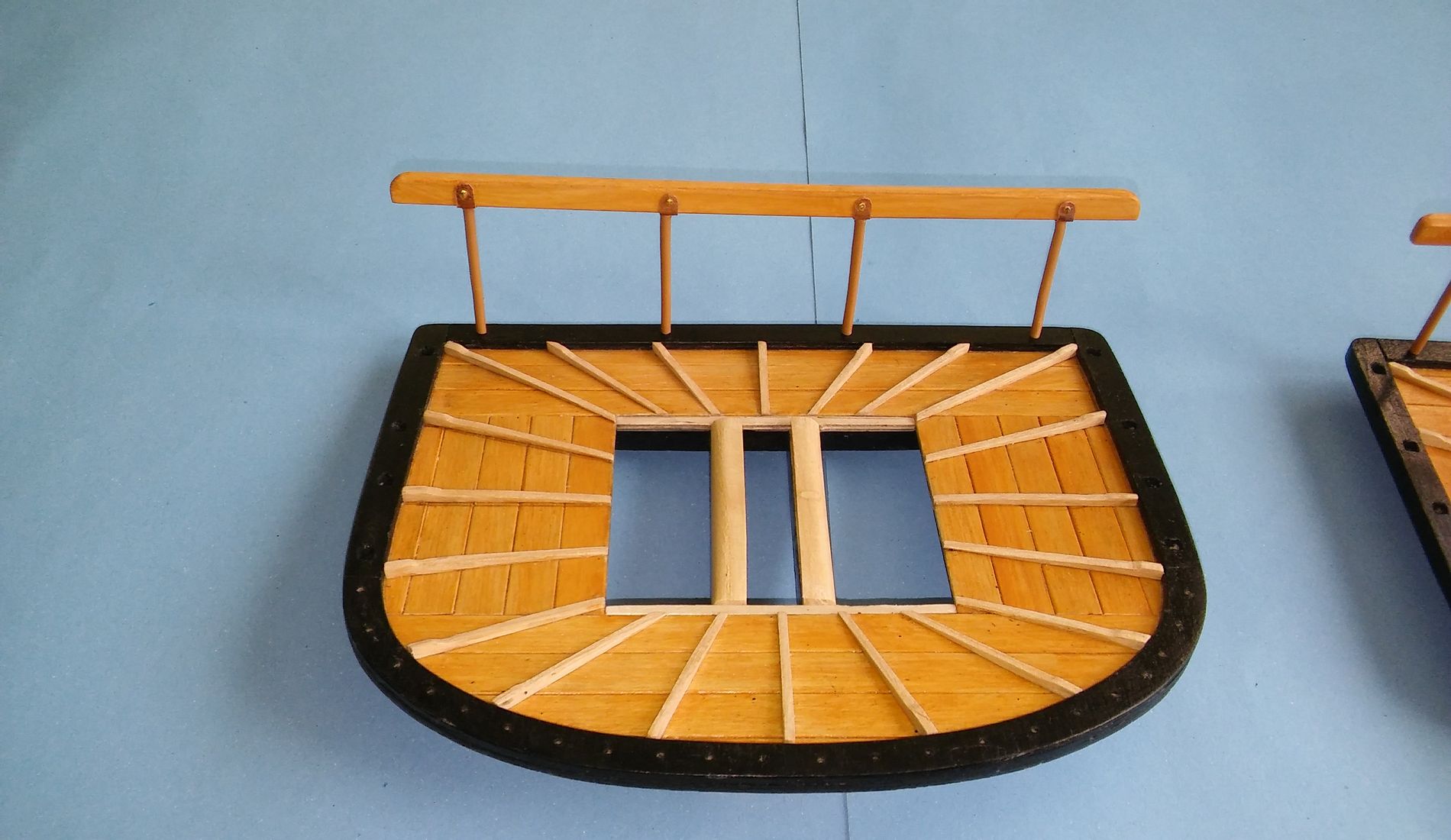

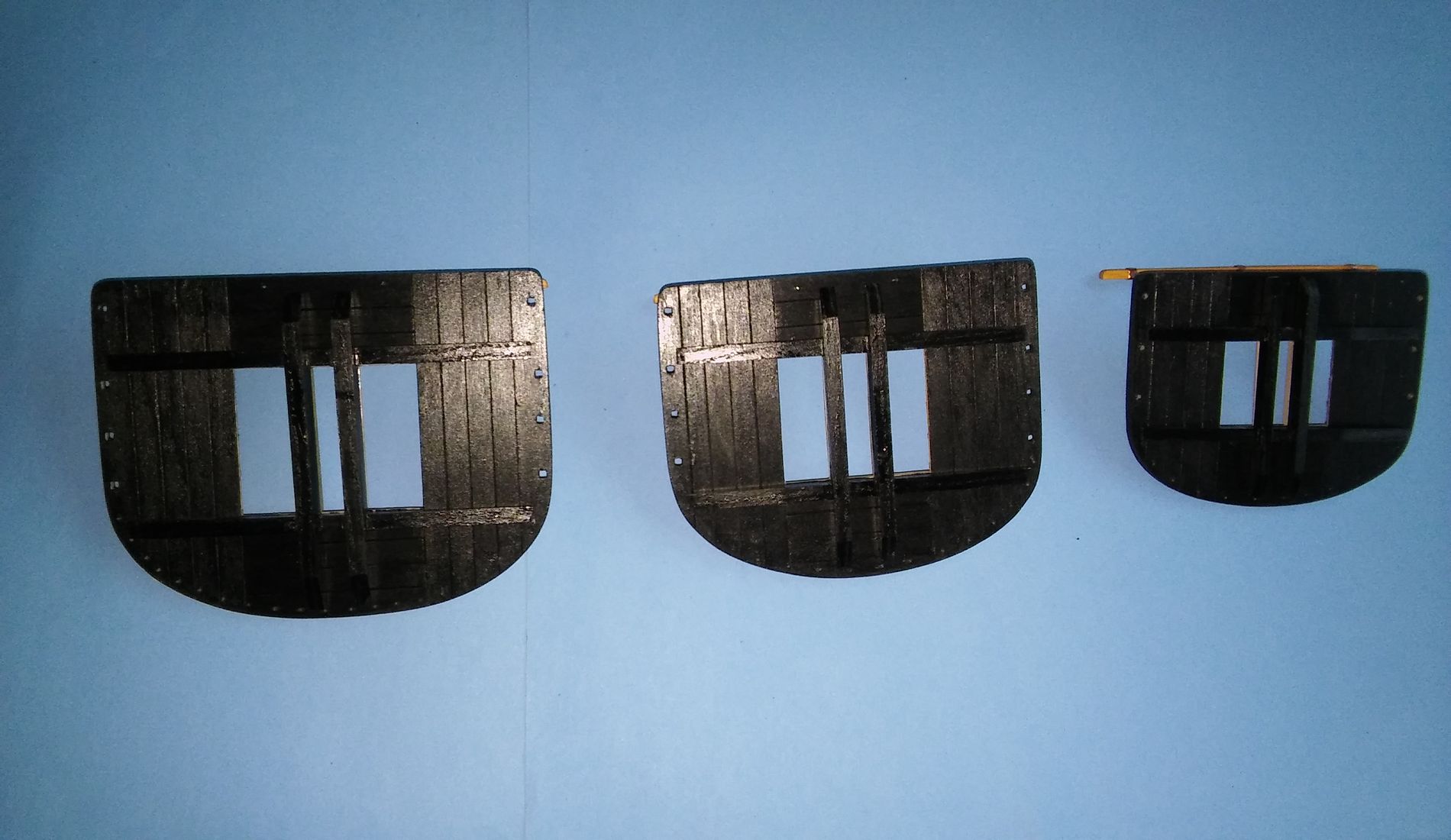

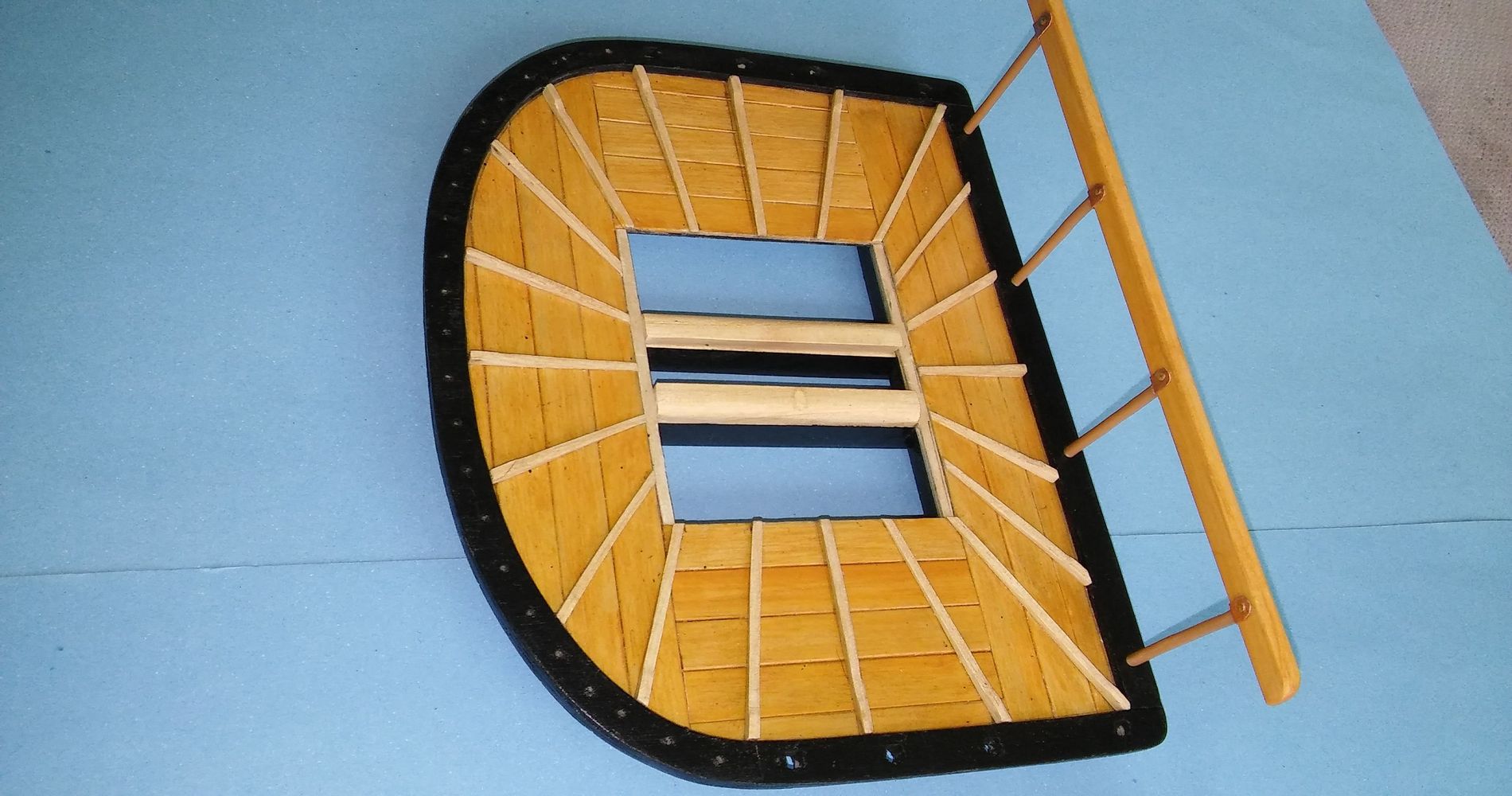

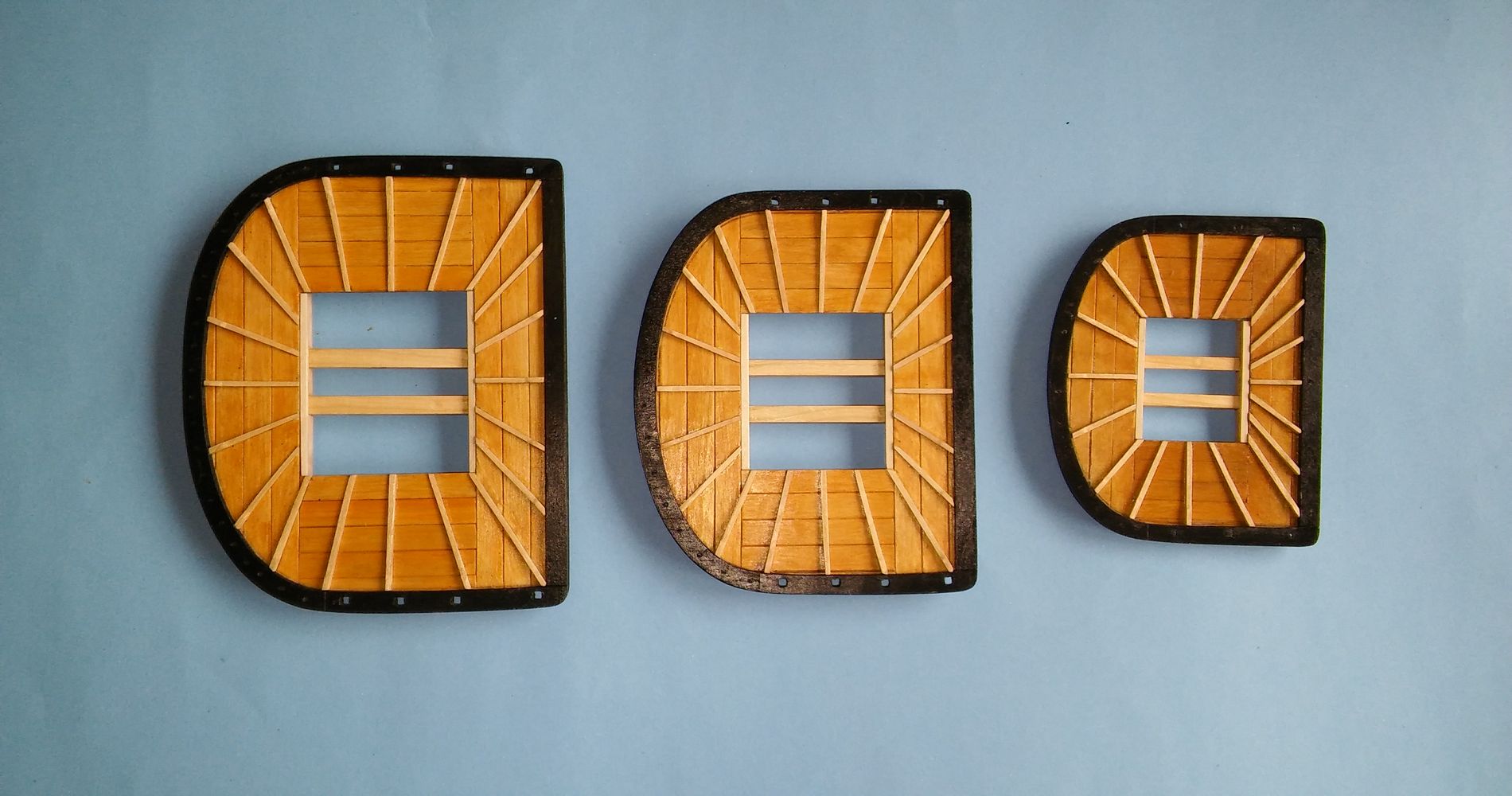

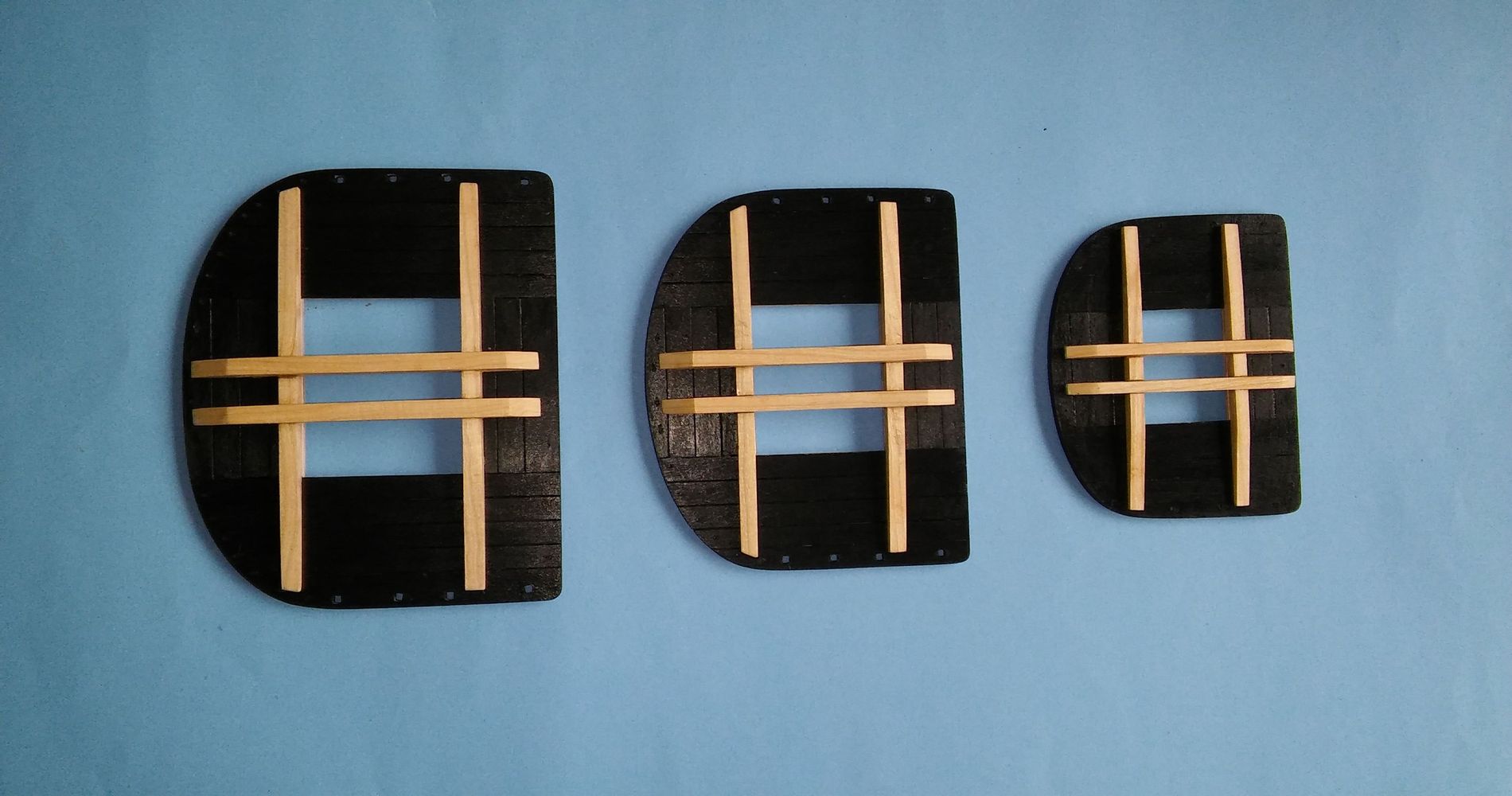

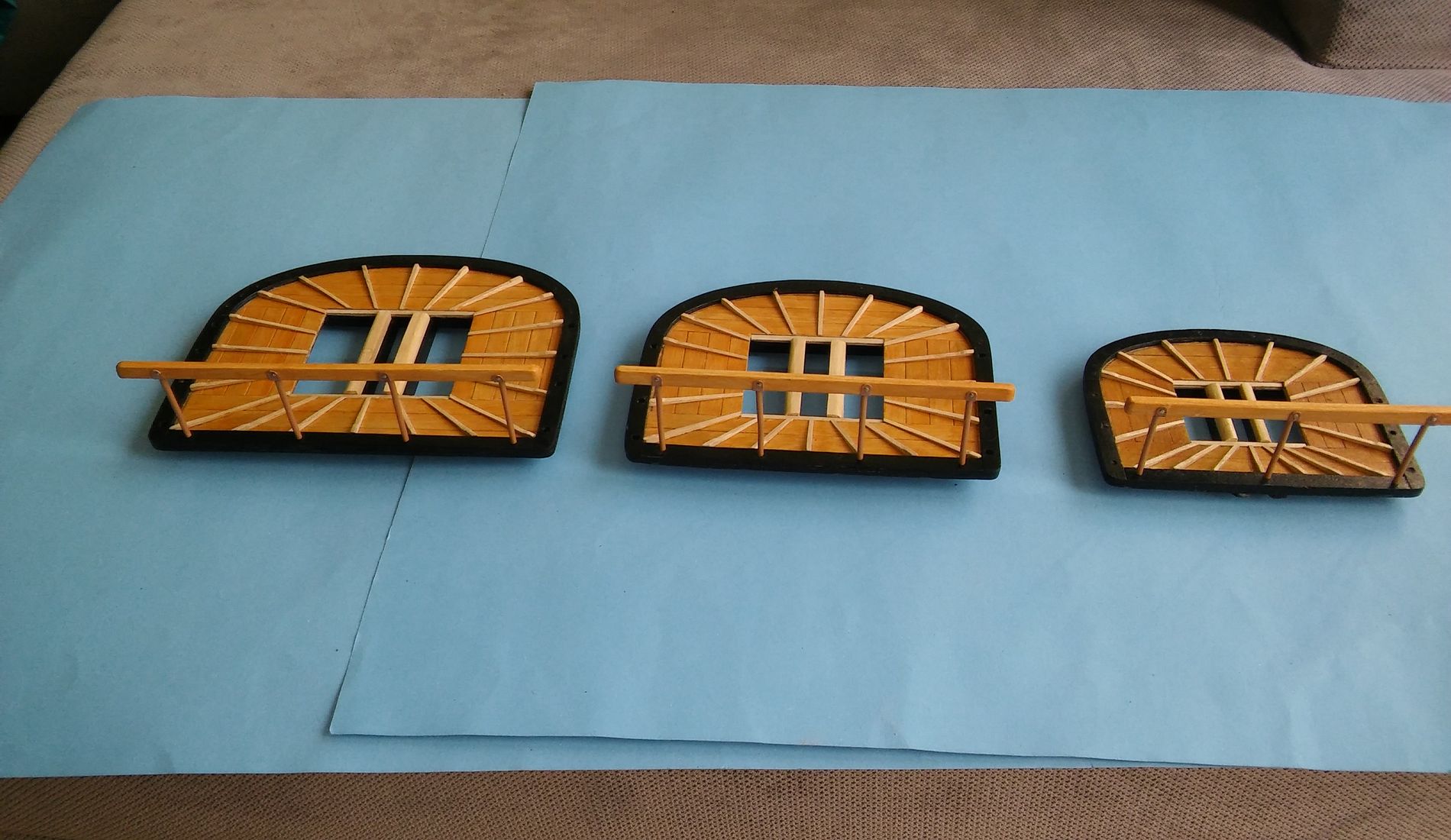

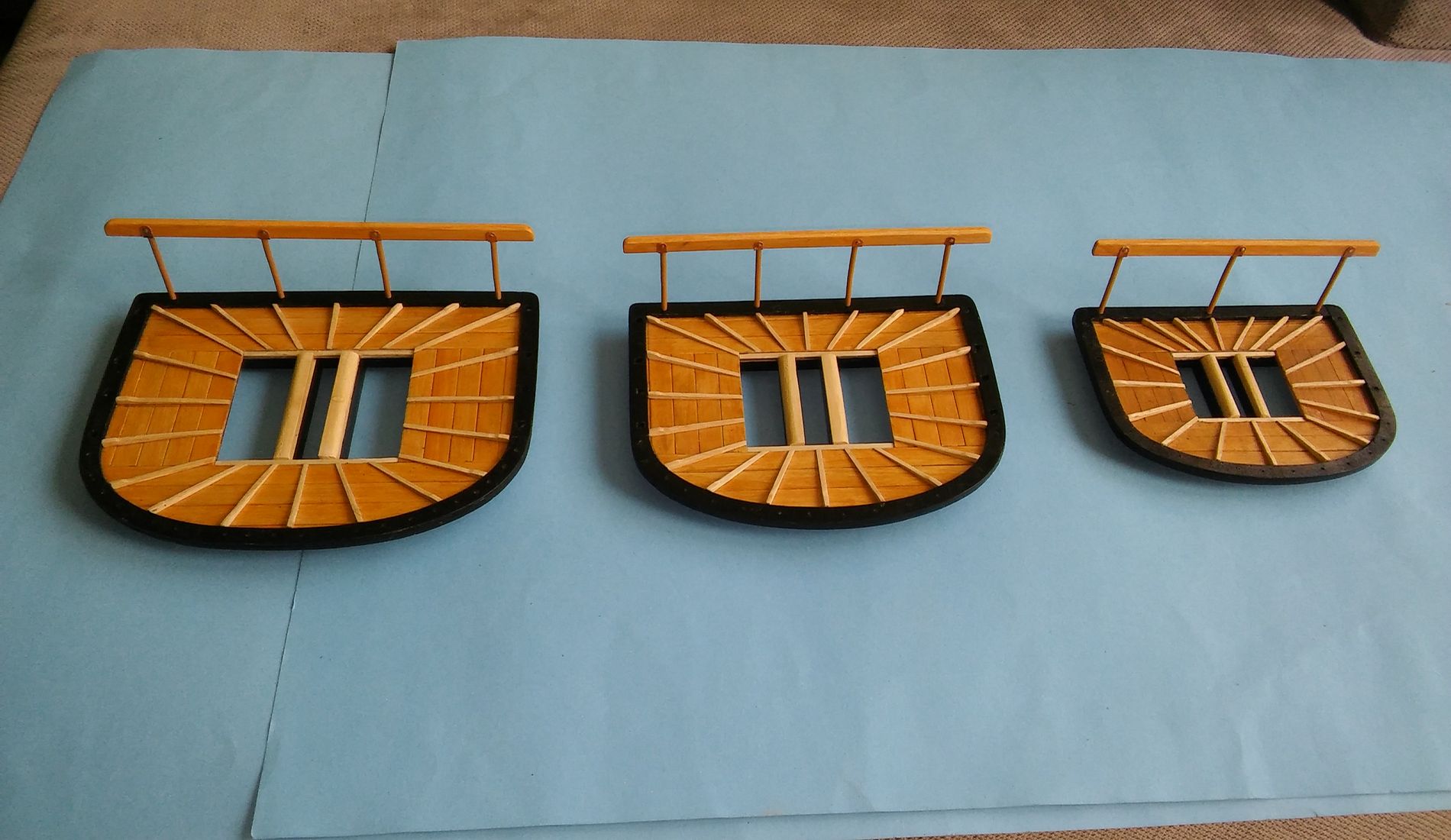

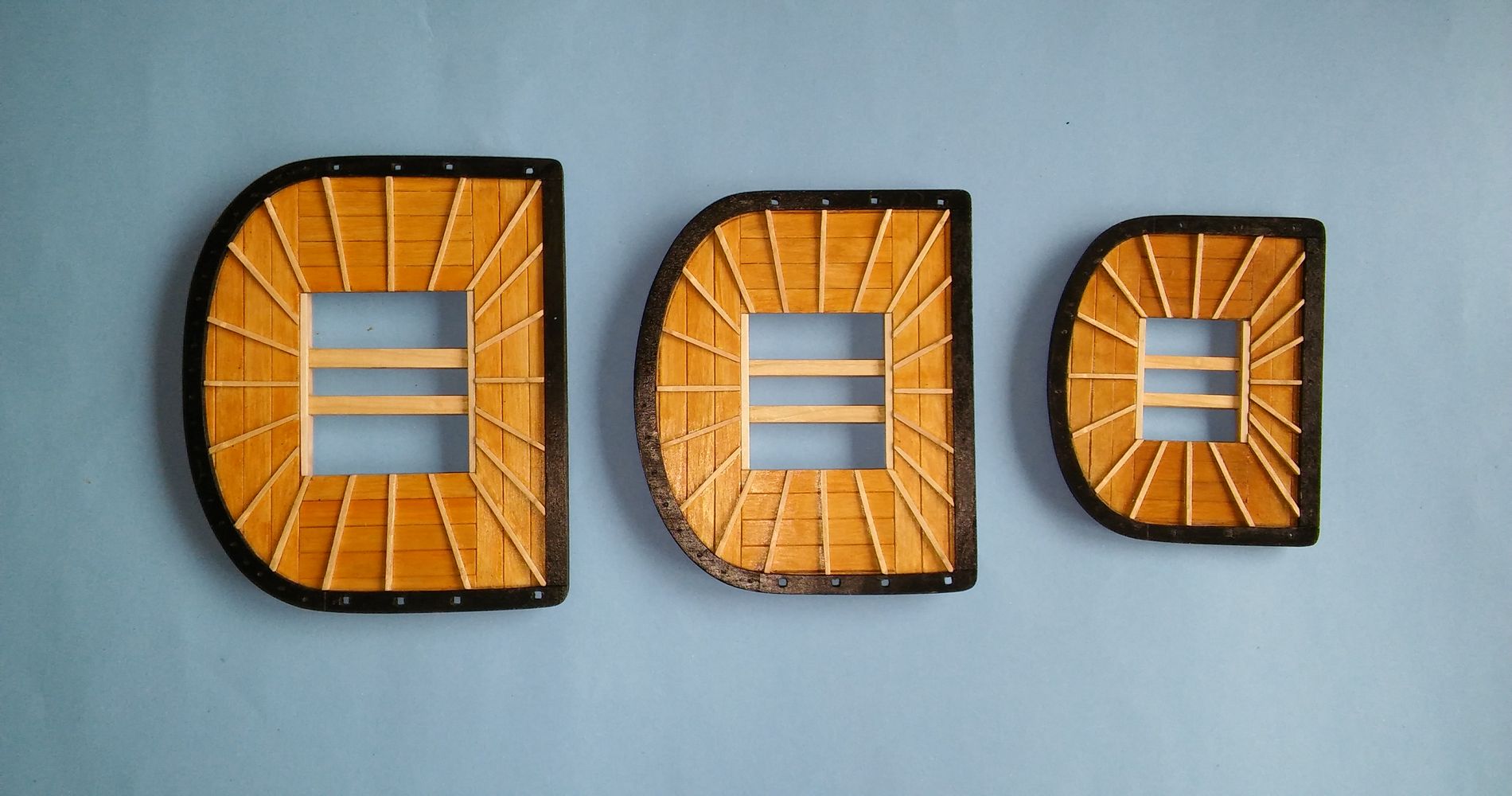

Dorobiłem ostatnio jarzma do marsów i barierki. Teraz nadszedł czas żeby wreszcie zabrać się za maszty.
Załączam zdjęcia
Pozdrawiam serdecznie Zdzisław

[Zdzisław]

Witam

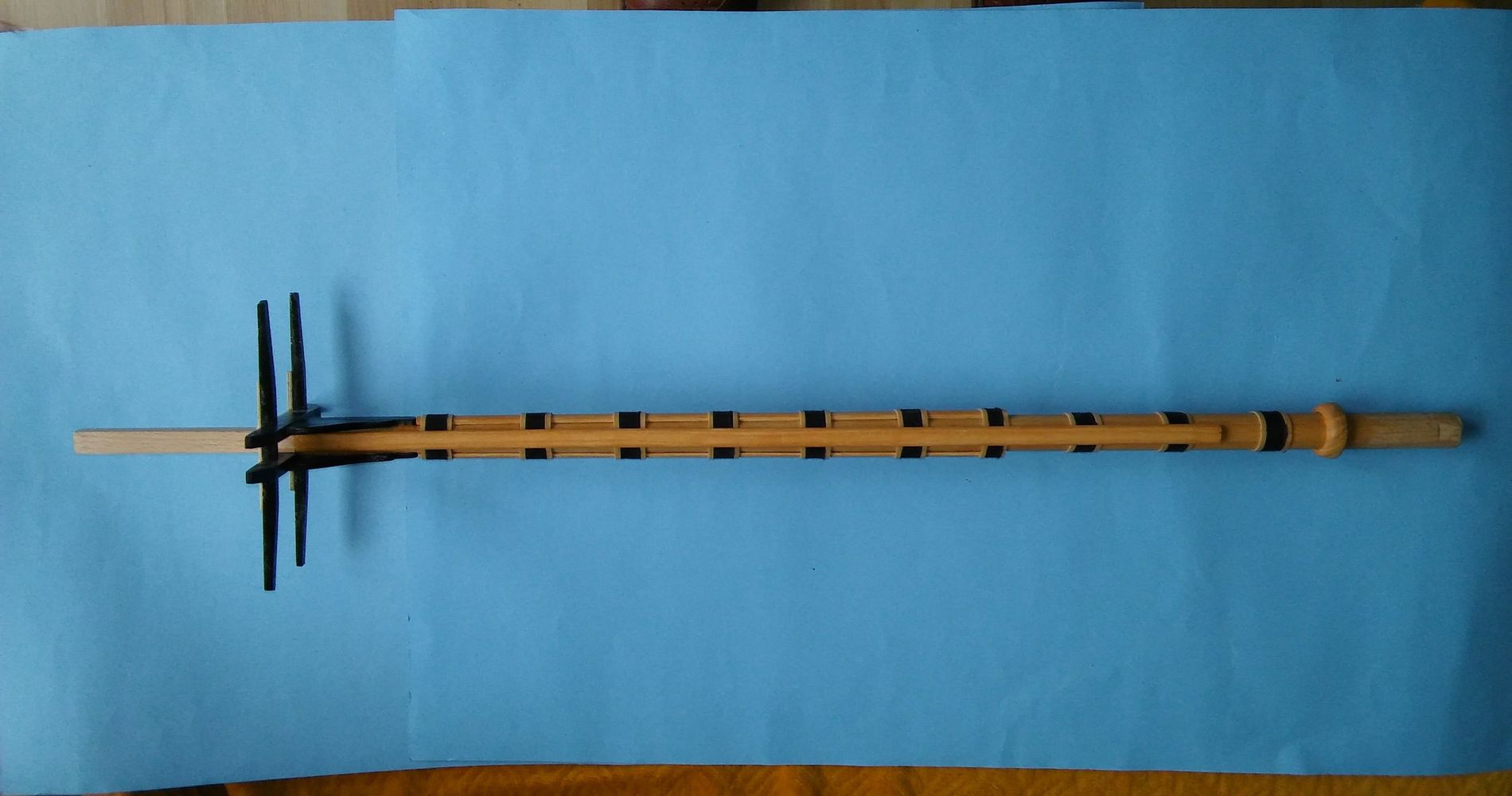

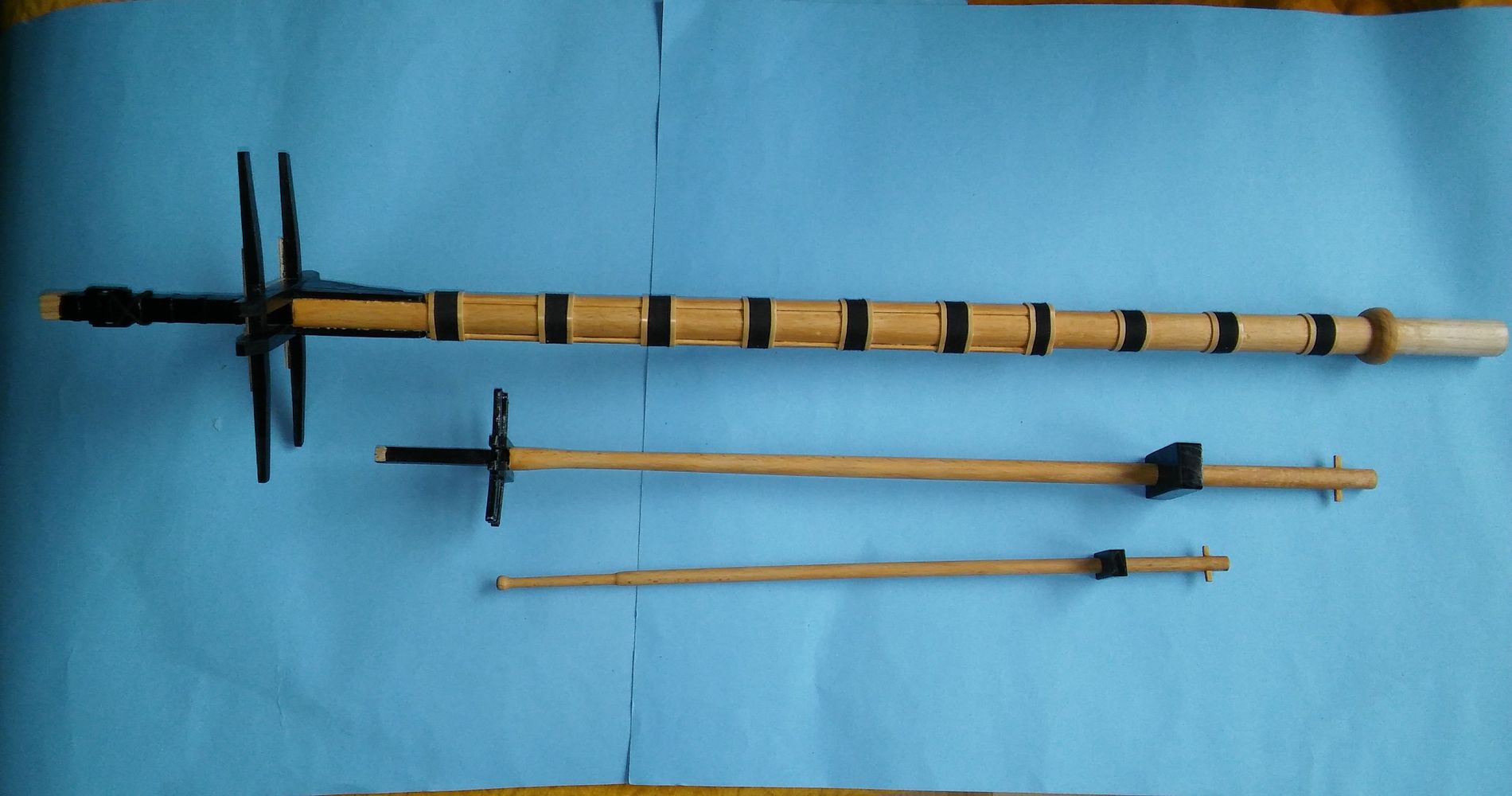

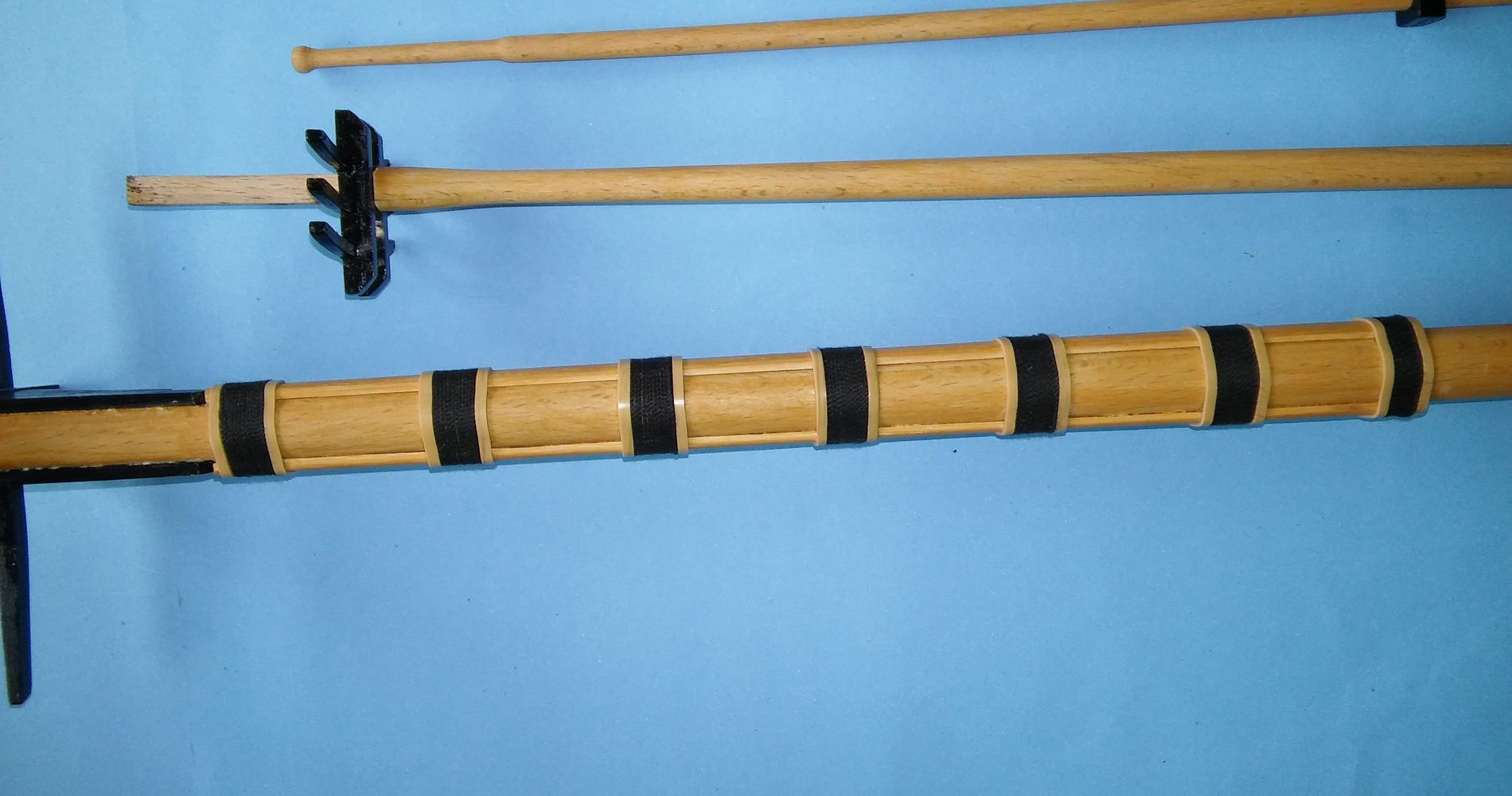

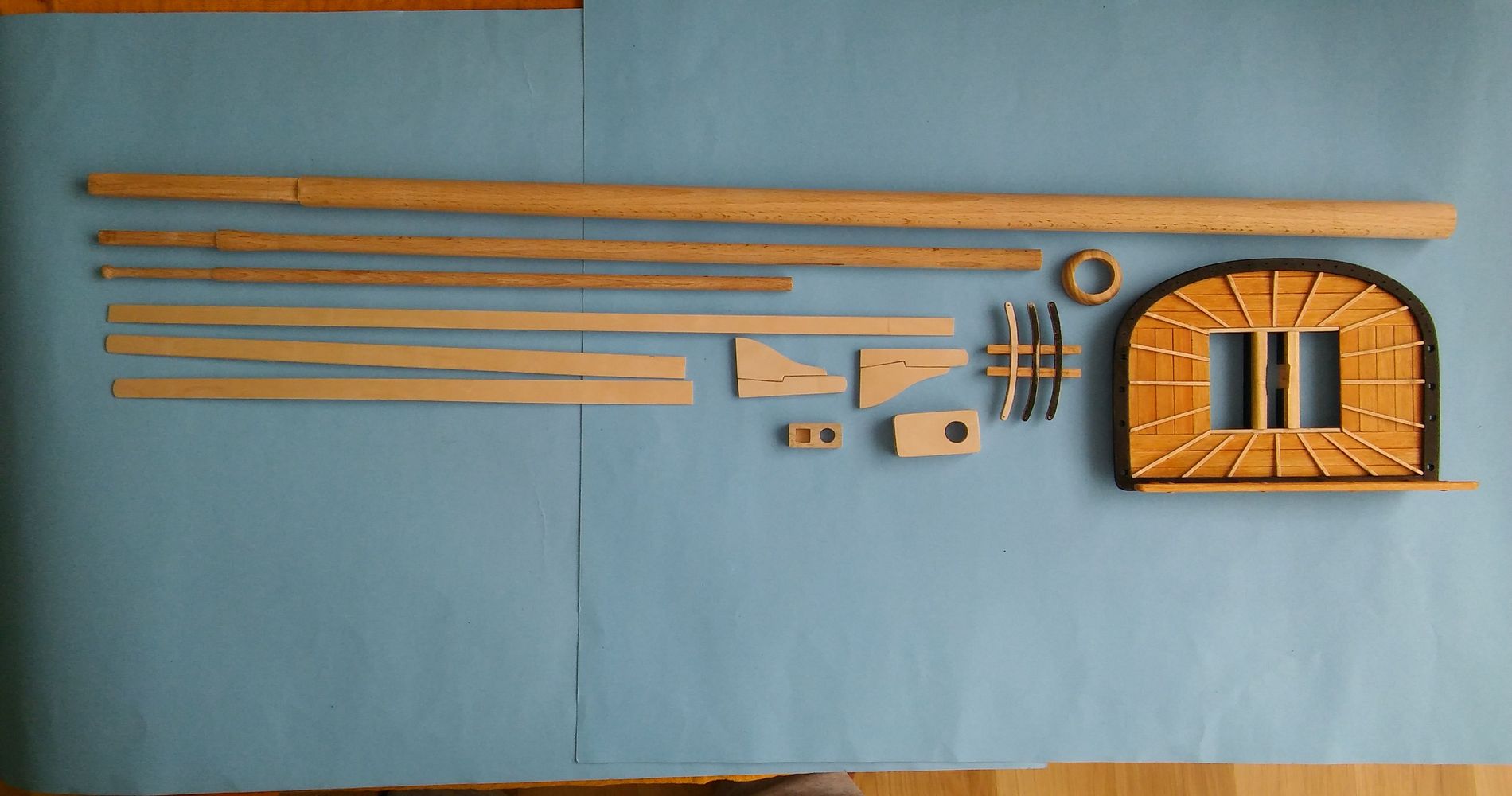

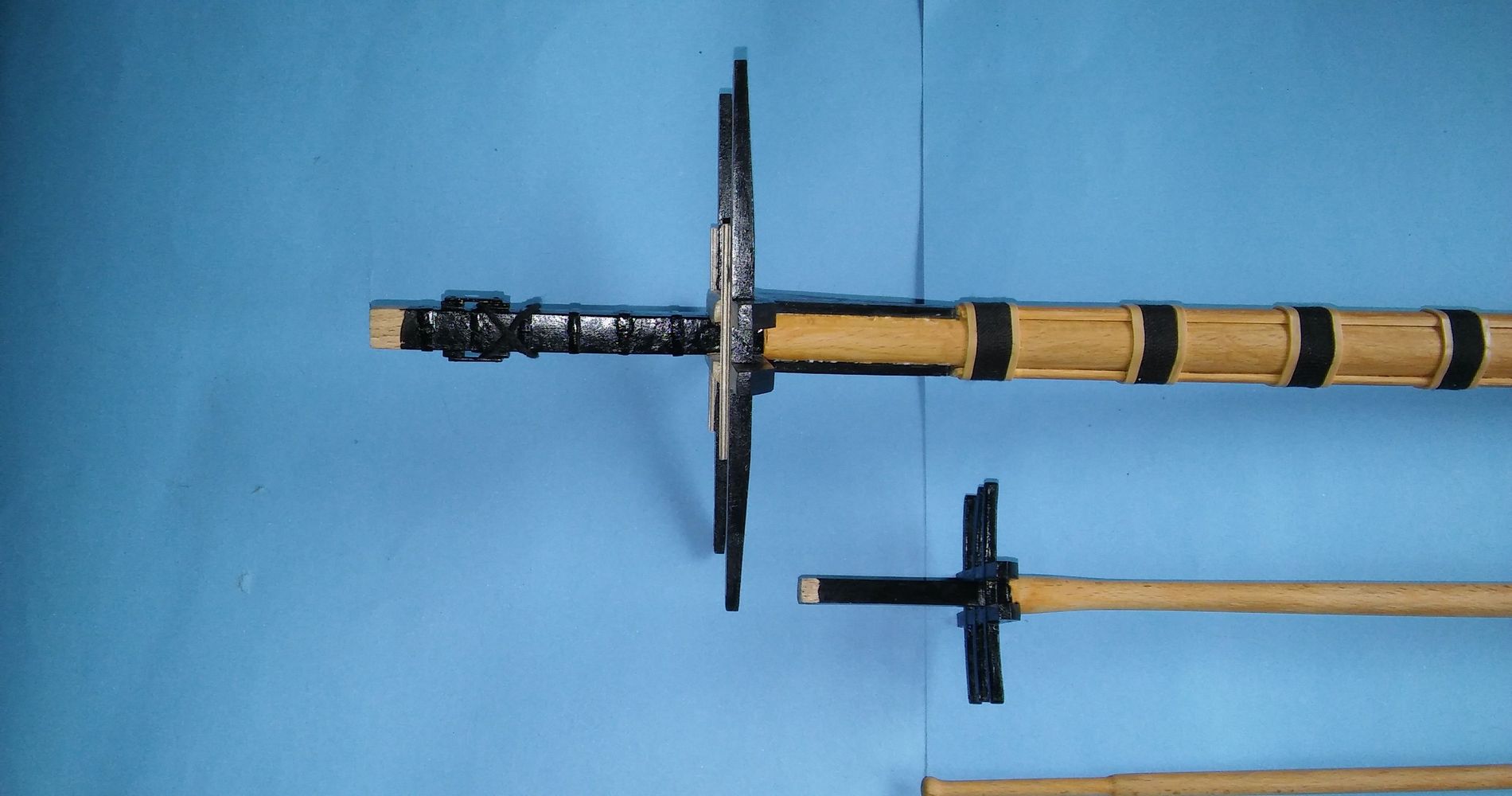

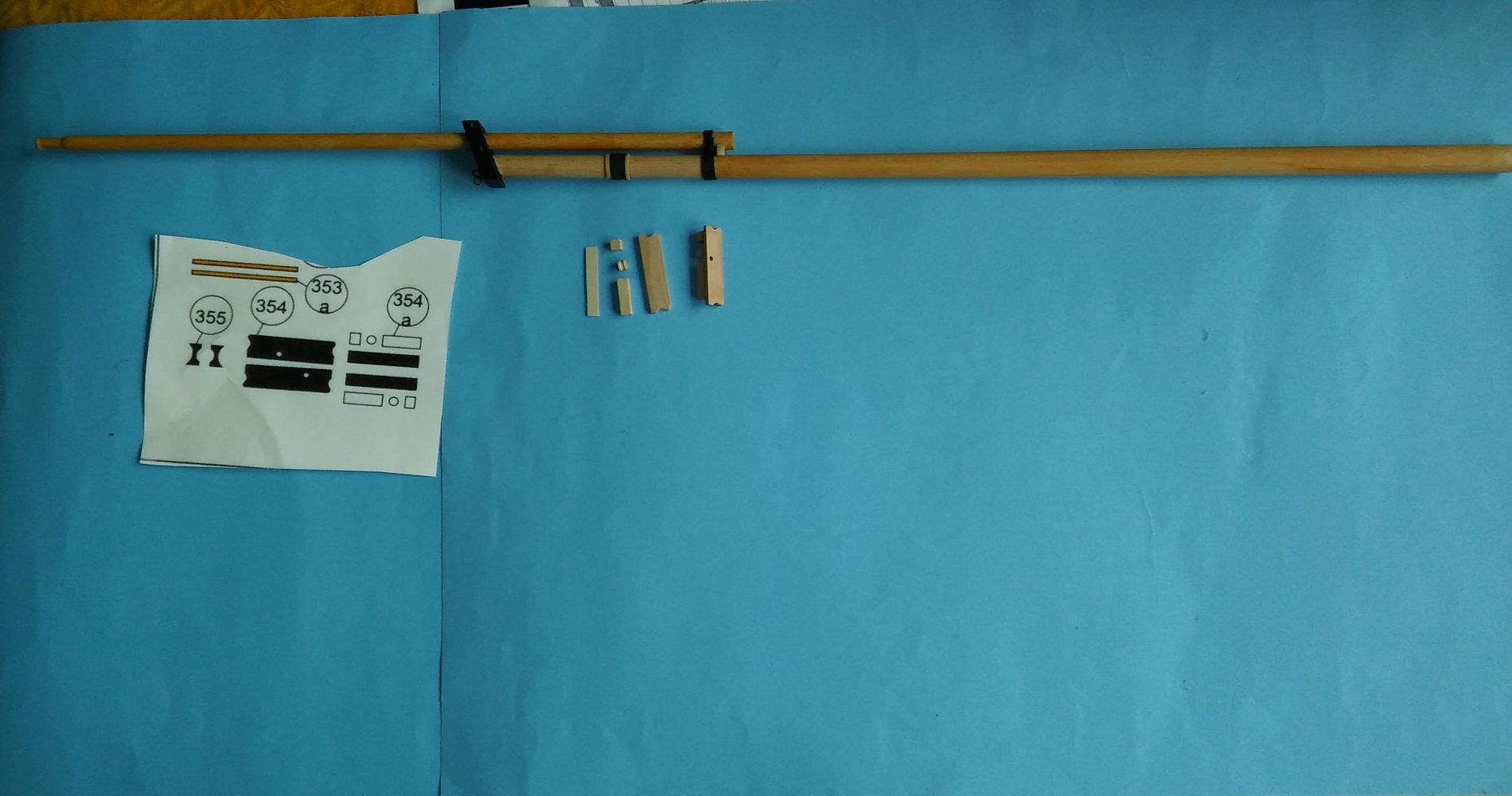

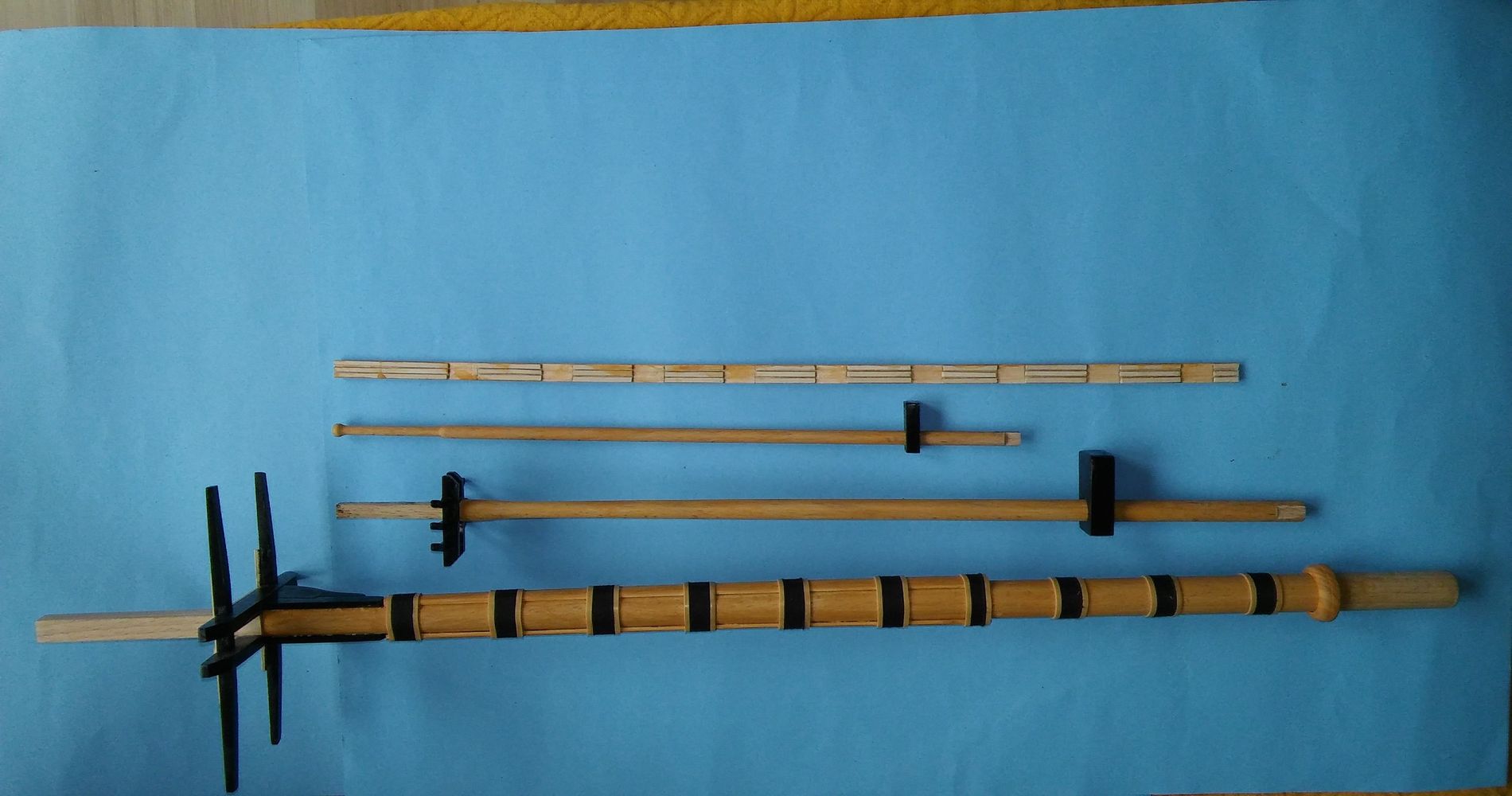

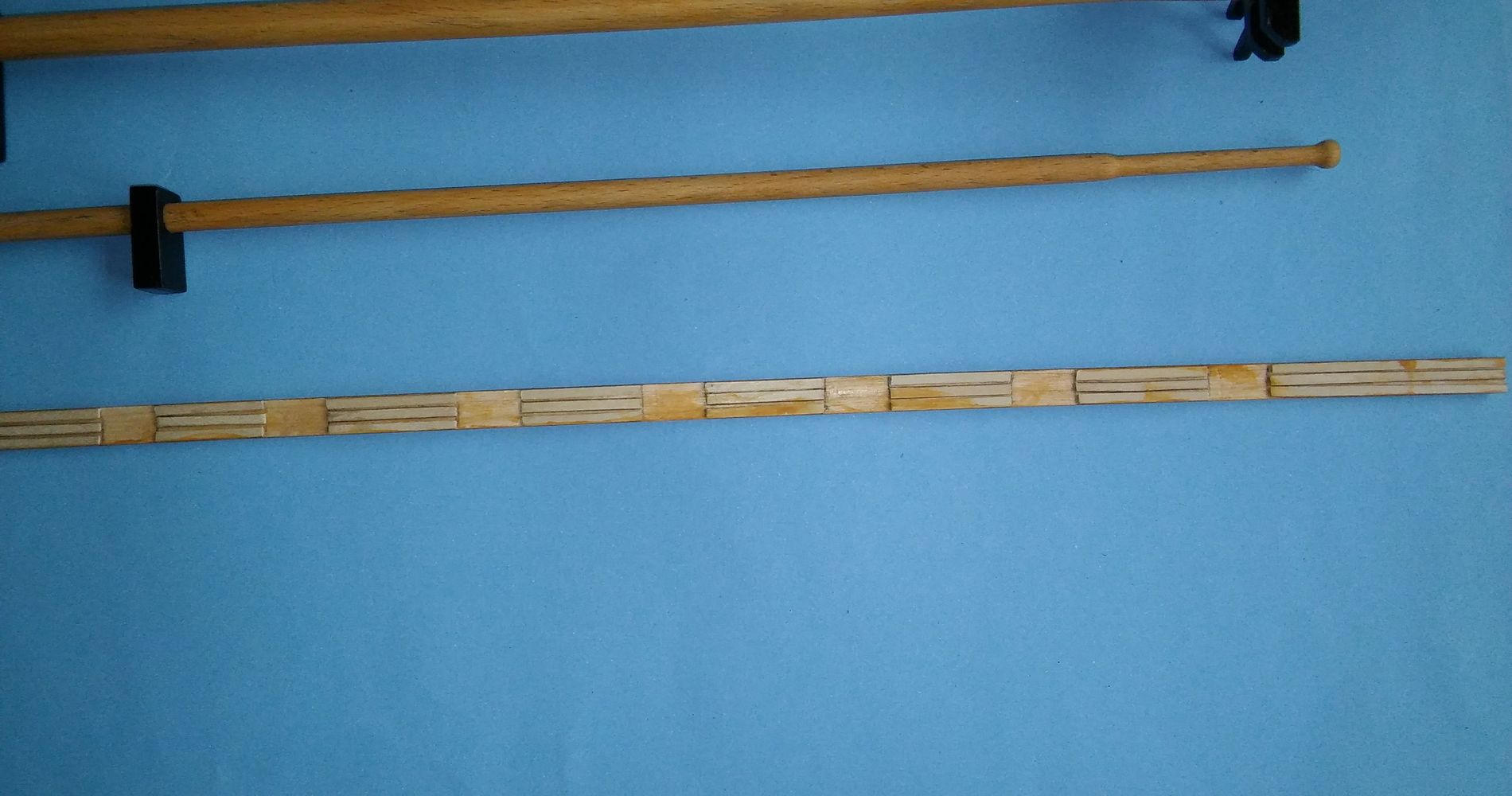

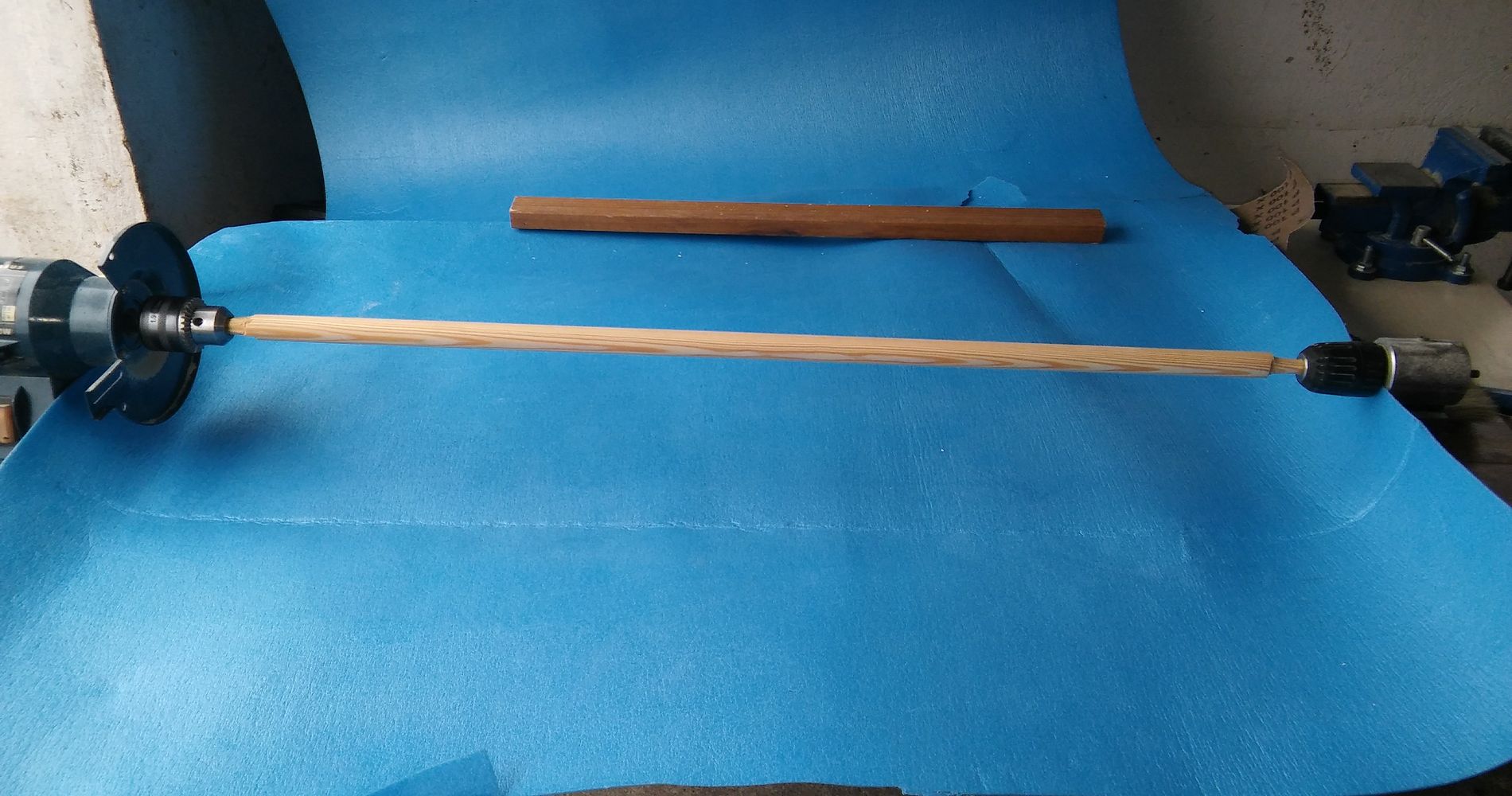

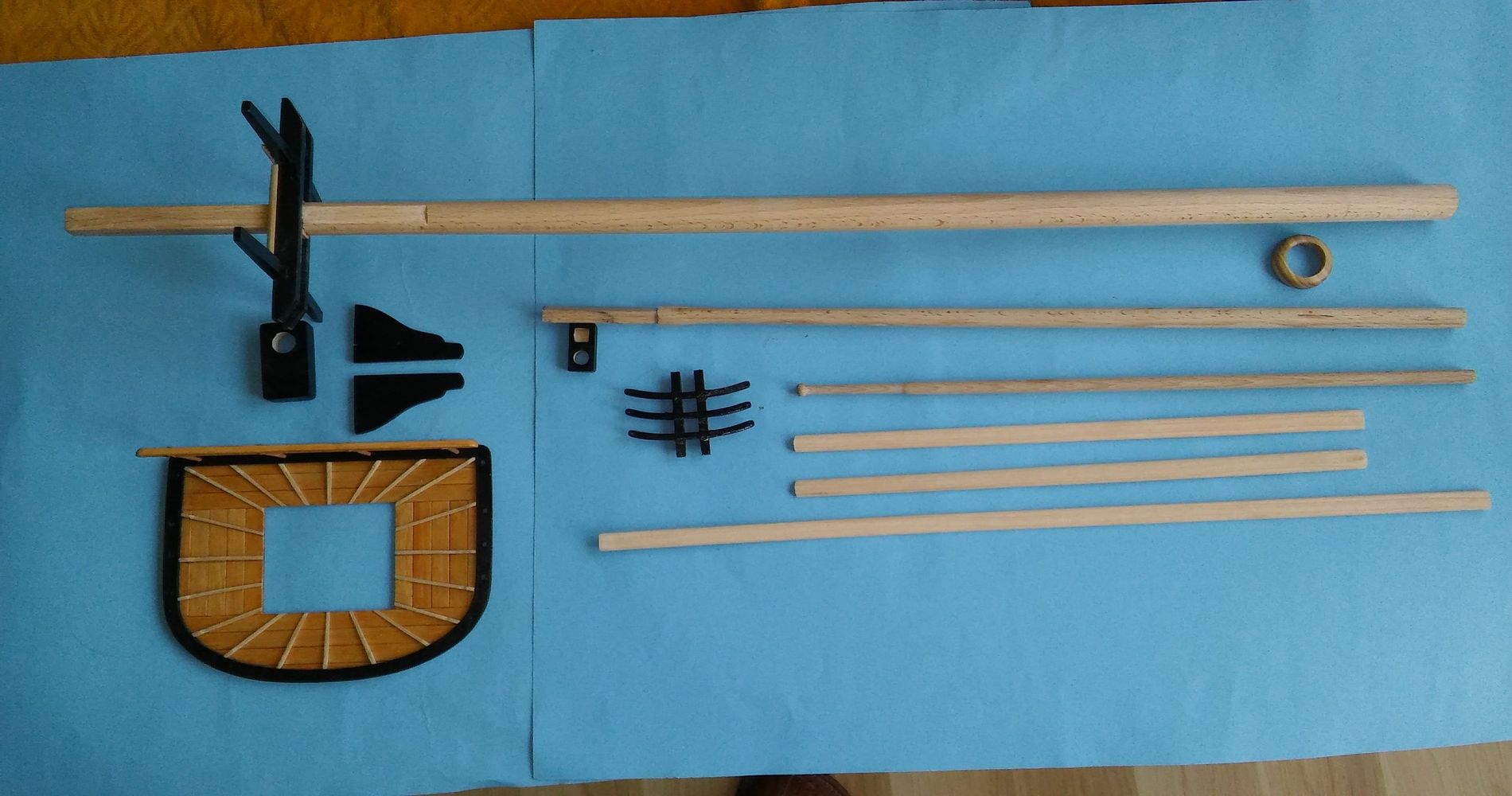

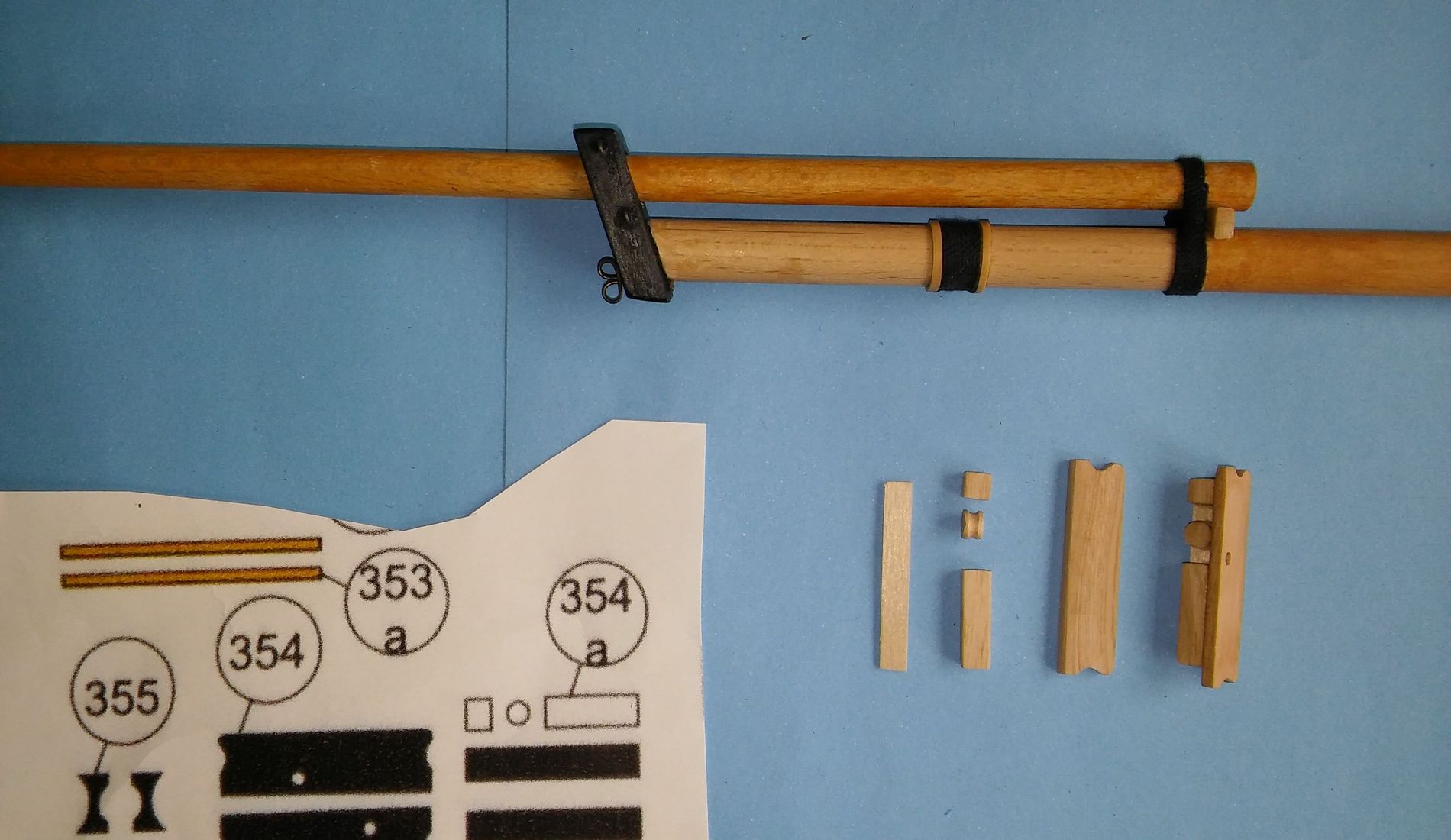

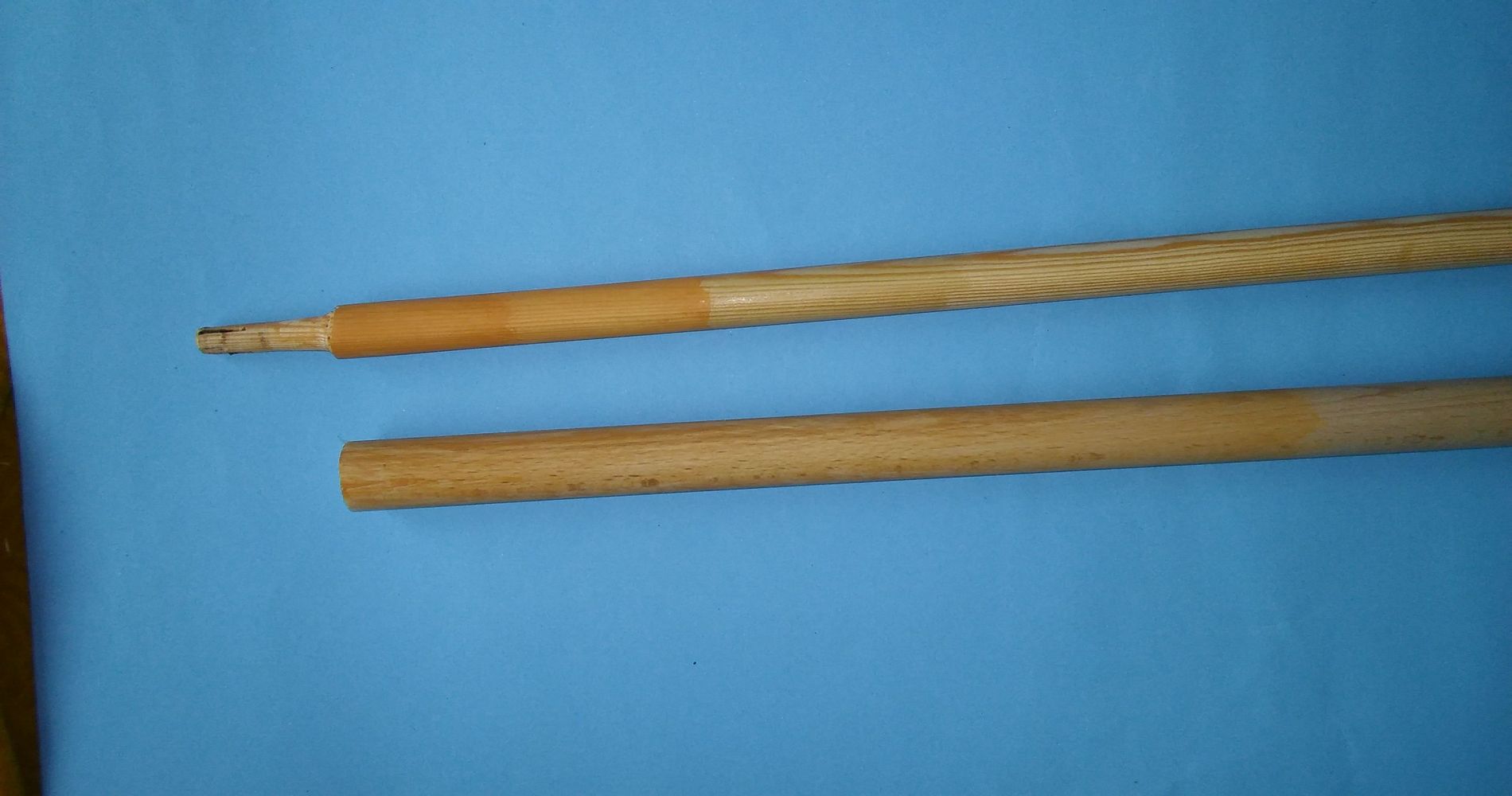

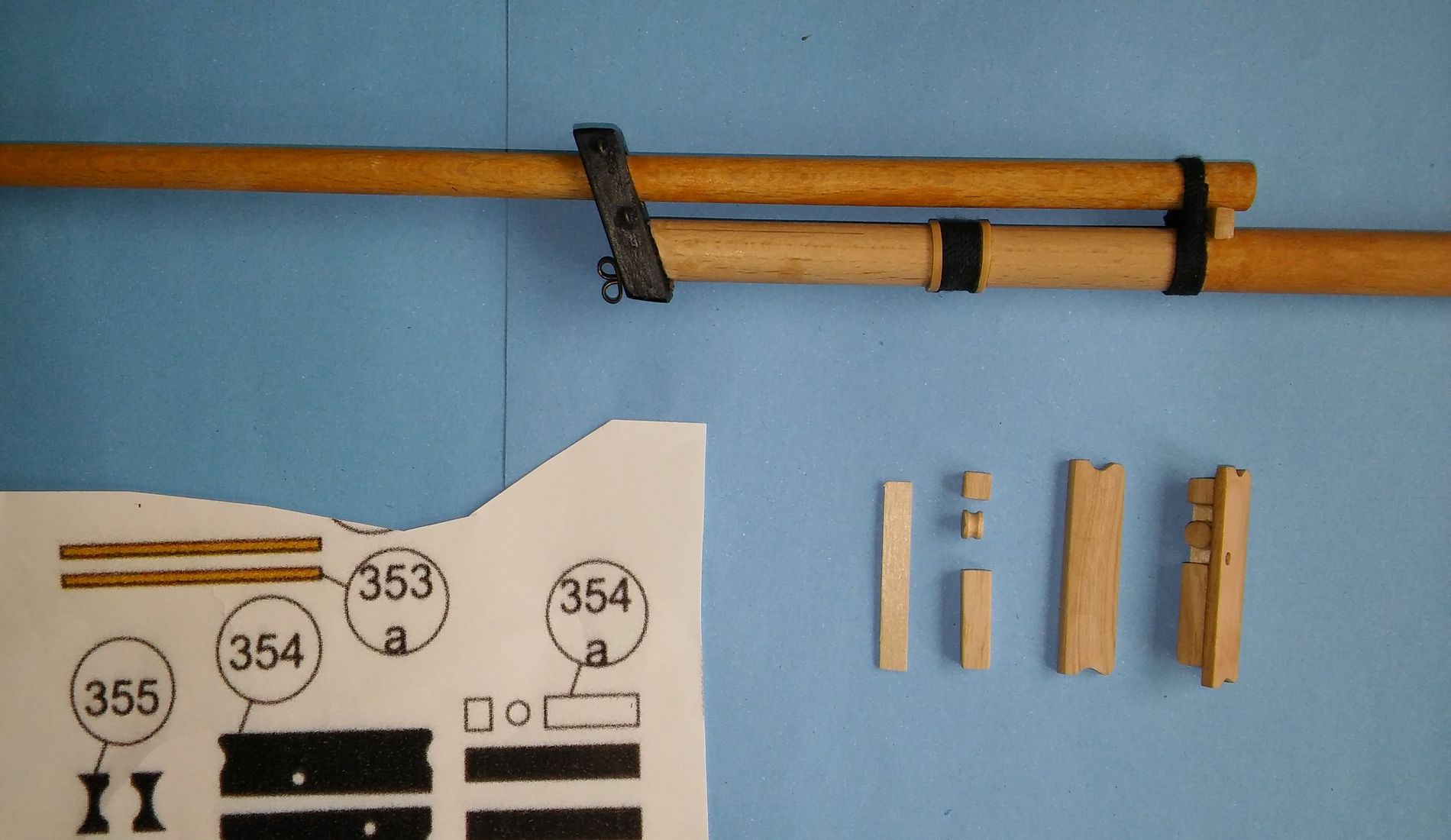

Wyszlifowałem sobie ostatnio grotmaszt. Wykonanie wszystkich masztów i sklejenie platform marsa do Endevoura zajęło mi nieco ponad tydzień. Obecnie potrzebowałem tygodnia na wykonanie grotmasztu do Enterpraisa, bez platformy marsa, którą wykonałem wcześniej. A to ze względu na jego rozmiar i szczegóły. Na podstawie materiałów, które otrzymałem od Sławka wyliczyłem sobie wielkości poszczególnych elementów grotmasztu i ku mojemu przyjemnemu zaskoczeniu różnice pomiędzy wycinanką a moimi wyliczeniami były stosunkowo niewielkie. Wynika z tego, że projektanci wycinanki solidnie przyłożyli się do pracy. Teraz trochę przenudzę i podam wielkości poszczególnych elementów grotmasztu. Tak więc całkowita długość kolumny grotmasztu wynosi 68 cm w tym długość topu 10 cm. Grubość kolumny grotmasztu przy pokładzie wynosi 19,5 mm, a przy jarzmie 16 mm. Grubość topu kolumny to 12 mm.
Długość grotstengi wynosi 47 cm, w tym część topowa 6 cm, plus podpórka pod saling (zgrubienie pod topem)3cm. Grubość grotstengi u podstawy to 12 mm , w górnej części 10 mm , grubość topu grotstengi 8mm.
Długość grotbramstengi to 34 cm , w tym część topowa 7 cm. Grubość grotbramstengi wynosi 8 mm, a grubość topu grotbramstengi 5 mm.

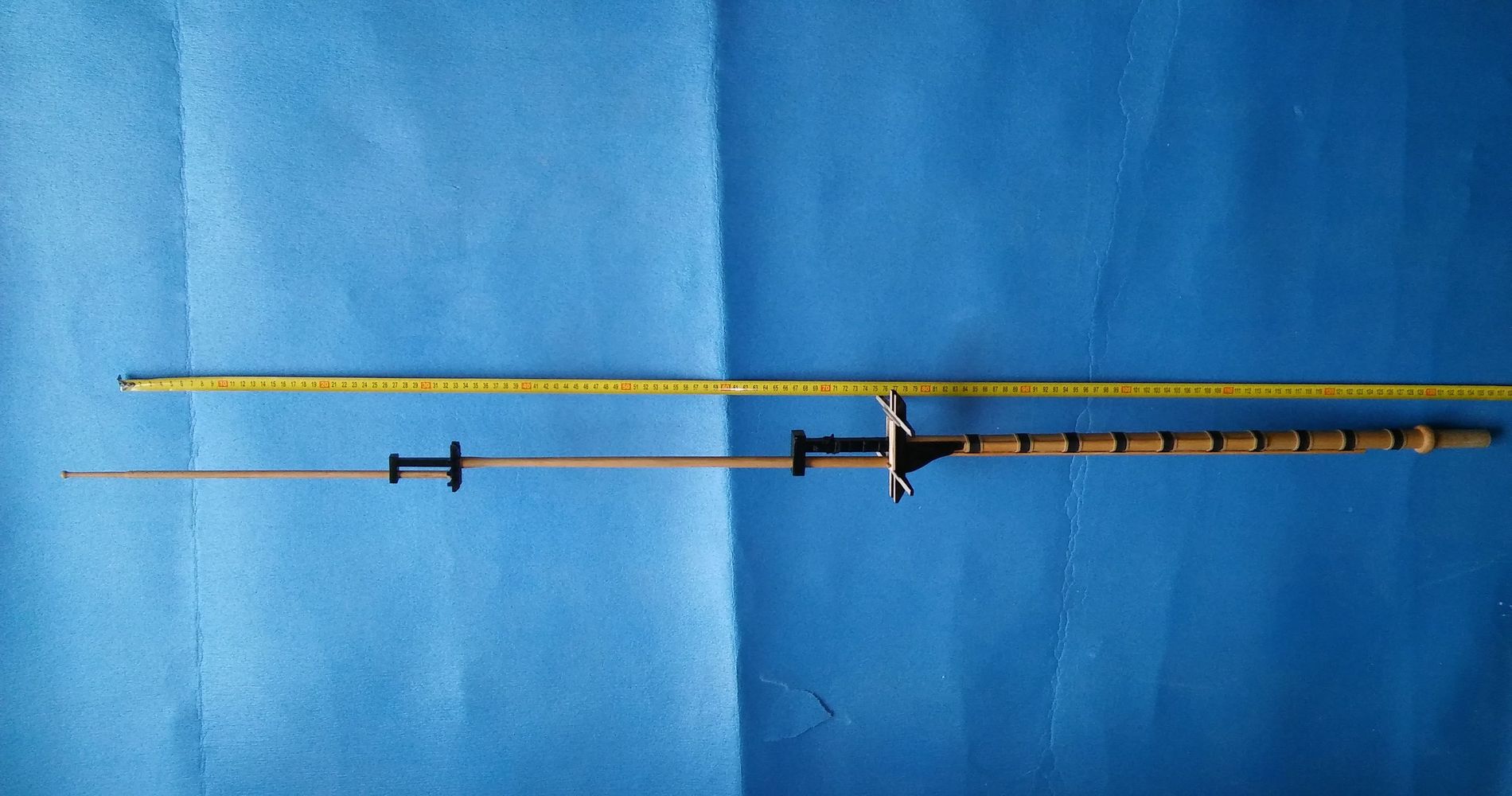

Po złożeniu długość całego grotmasztu mierzona od pokładu po wierzchołek topu grotbramstengi pomniejszona o zdwojenie kolumny masztu i grotstengi oraz zdwojenie grotstengi i grotbramstengi wynosi 130 cm.
Trochę mnie przerażają te wielkości, ale koniec zanudzania liczbami.
Załączam zdjęcia
Pozdrawiam serdecznie Zdzisław

[Zdzisław]

Witam

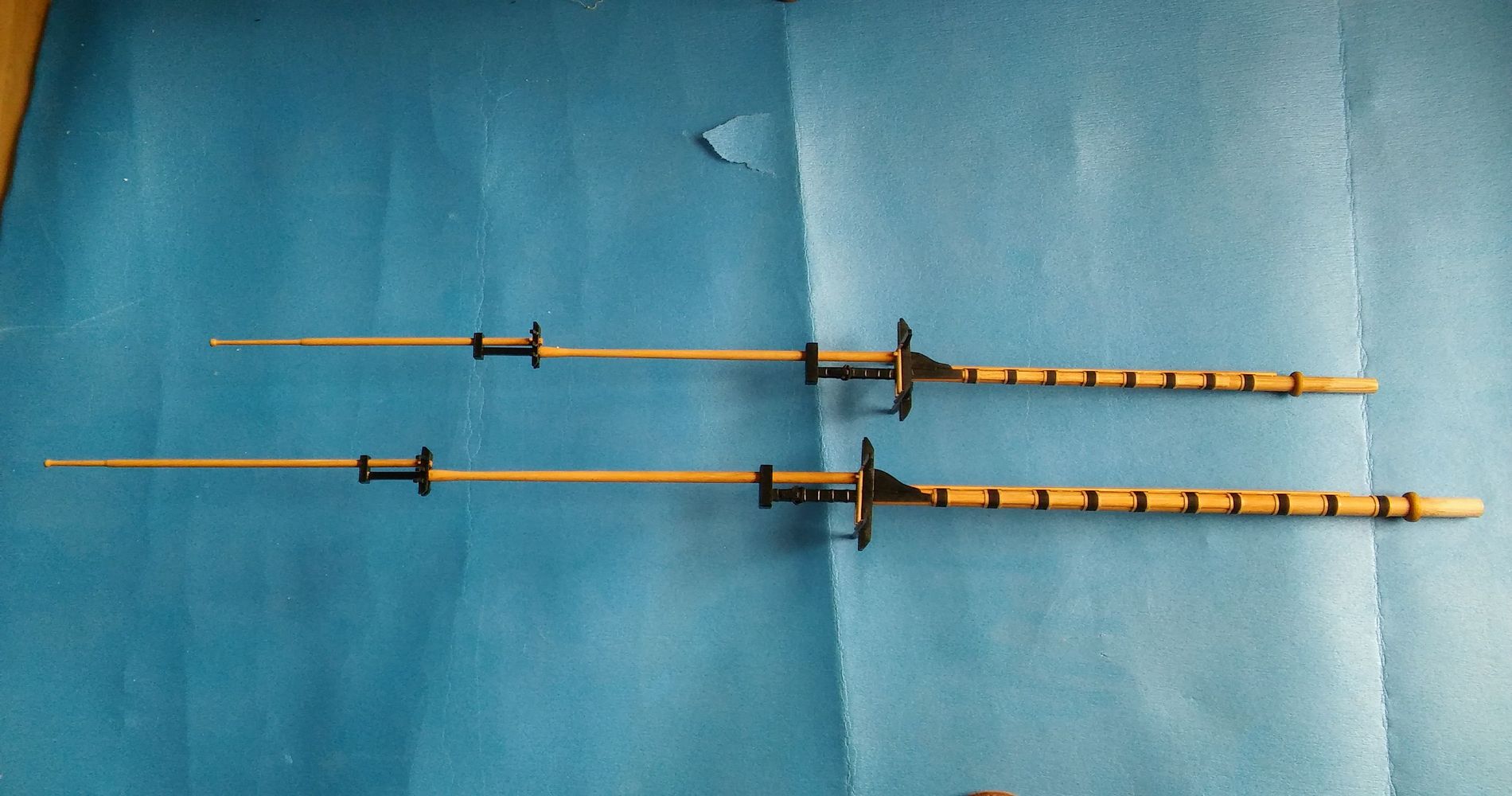

Wystrugałem fokmaszt. Tym razem nie będę pokazywał poszczególnych etapów budowy, ponieważ budowałem go podobnie jak grotmaszt. Podam jednak wymiary poszczególnych elementów fokmasztu. Enterprize to piękny okręt i naprawdę warto zbudować jego model. Może ktoś kiedyś zdecyduje się na jego budowę w tej samej skali i może podane prze zemnie wymiary przydadzą się komuś.
A więc całkowita długość kolumny fokmasztu wynosi 56 cm, w tym długość topu 10 cm.
Grubość kolumny fokmasztu przy pokładzie wynosi 16,5 mm, przy jarzmie 13 mm, a grubość topu kolumny to 11 mm.

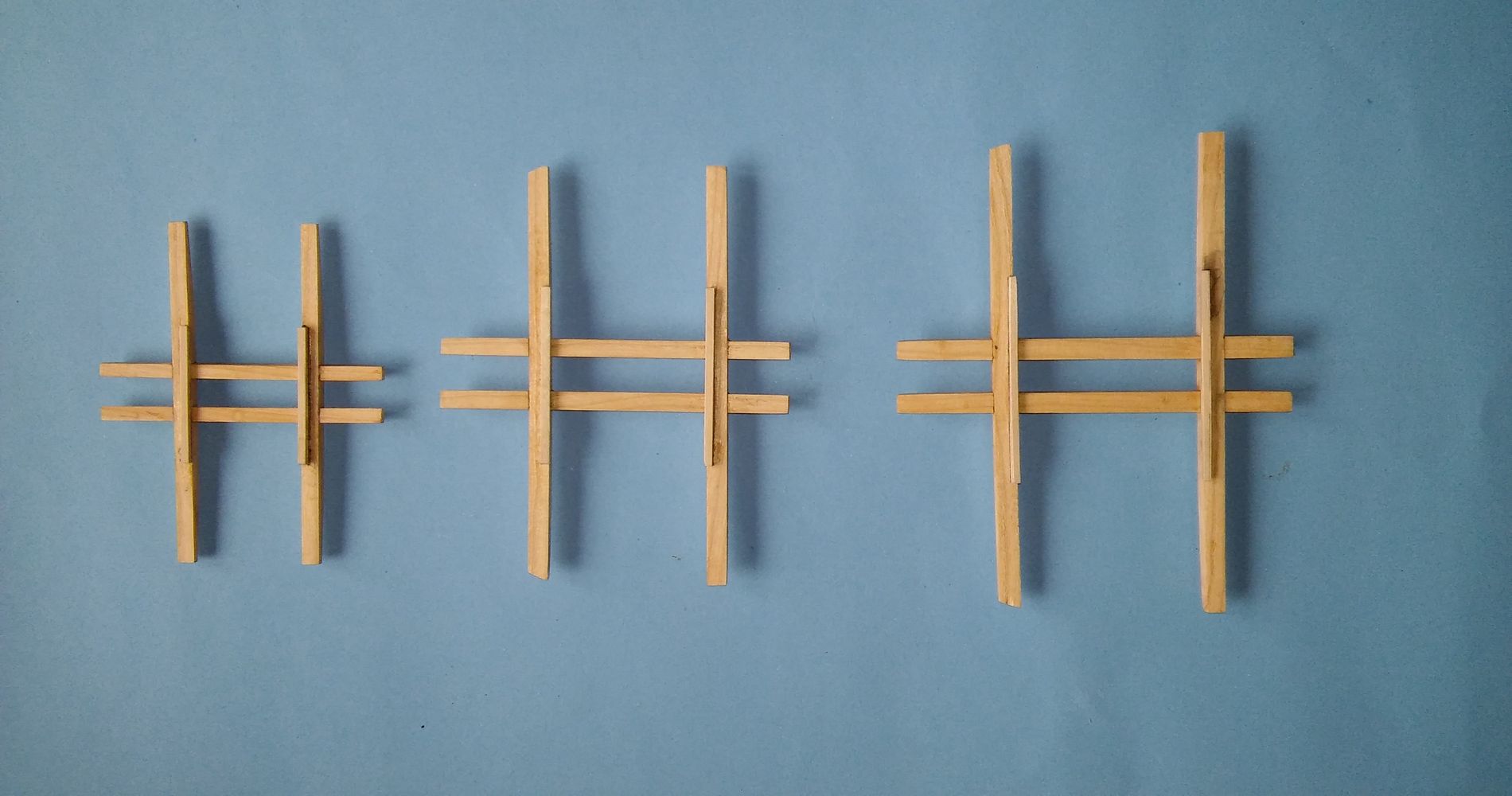

Długość fokstengi wynosi 42 cm , w tym część topowa 5,5 cm i podpórka pod saling (zgrubienie pod topem) 2,5 cm. Grubość fokstengi u podstawy to 11 mm , w górnej części 8 mm i grubość topu fokstengi 7 mm.
Długość fokbramstengi wynosi 31 cm, w tym część topowa 8 cm. Grubość fokbramstenki to 7 mm a grubość topu 4,5 mm.
Po złożeniu w podobny sposób jak grotmasztu długość całego fokmasztu mierzona od pokładu po wierzchołek topu fokbramstengi wynosi 105 cm.
Teraz następnym w kolejności będzie bezanmaszt. Całość zamontuję na pokładzie po wykonaniu bezanmasztu i bukszprytu, a wiec potrwa to jeszcze jakiś czas.
Załączam zdjęcia.
Pozdrawiam serdecznie Zdzisław.

[Zdzisław]

Witam

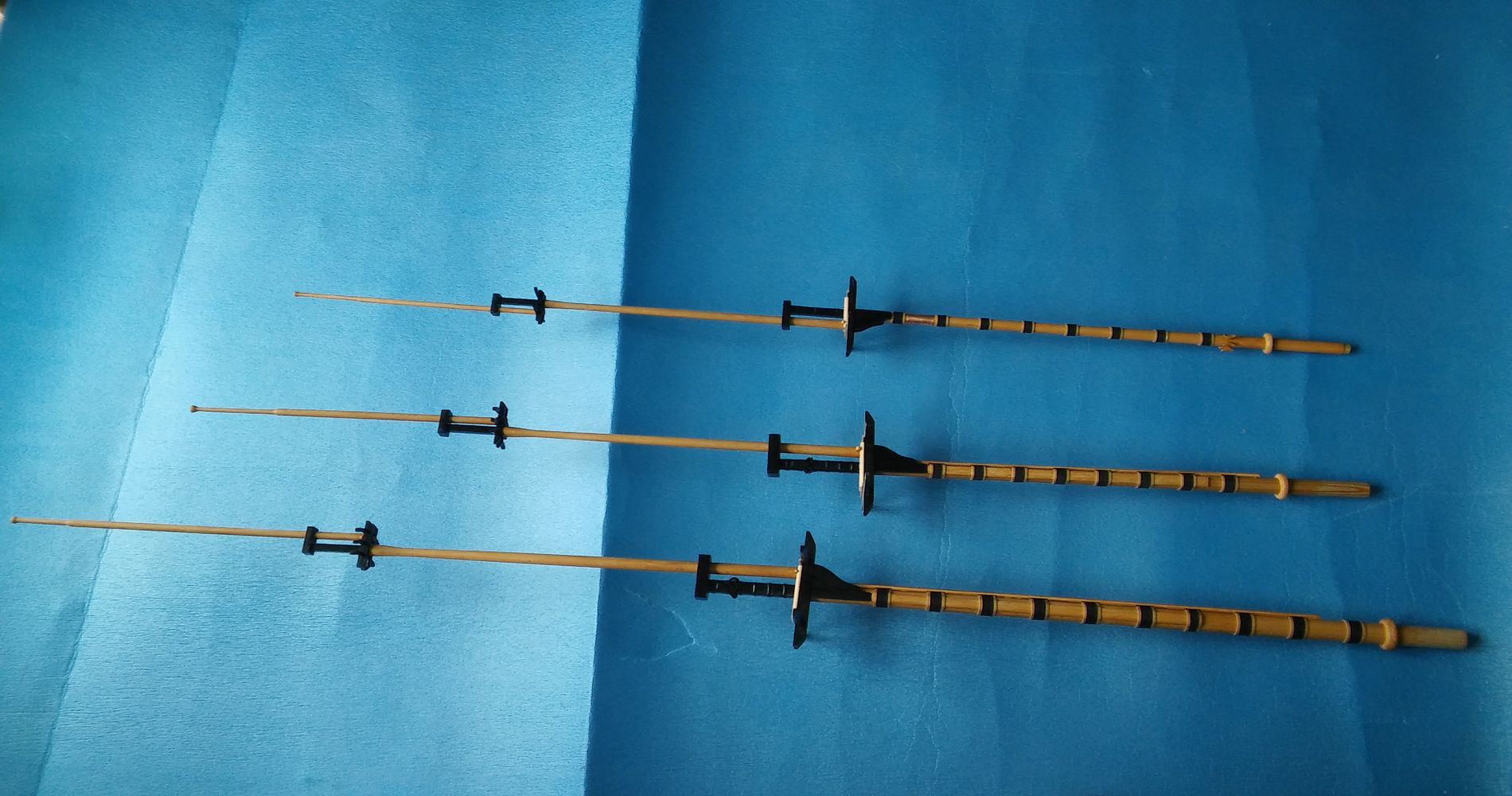

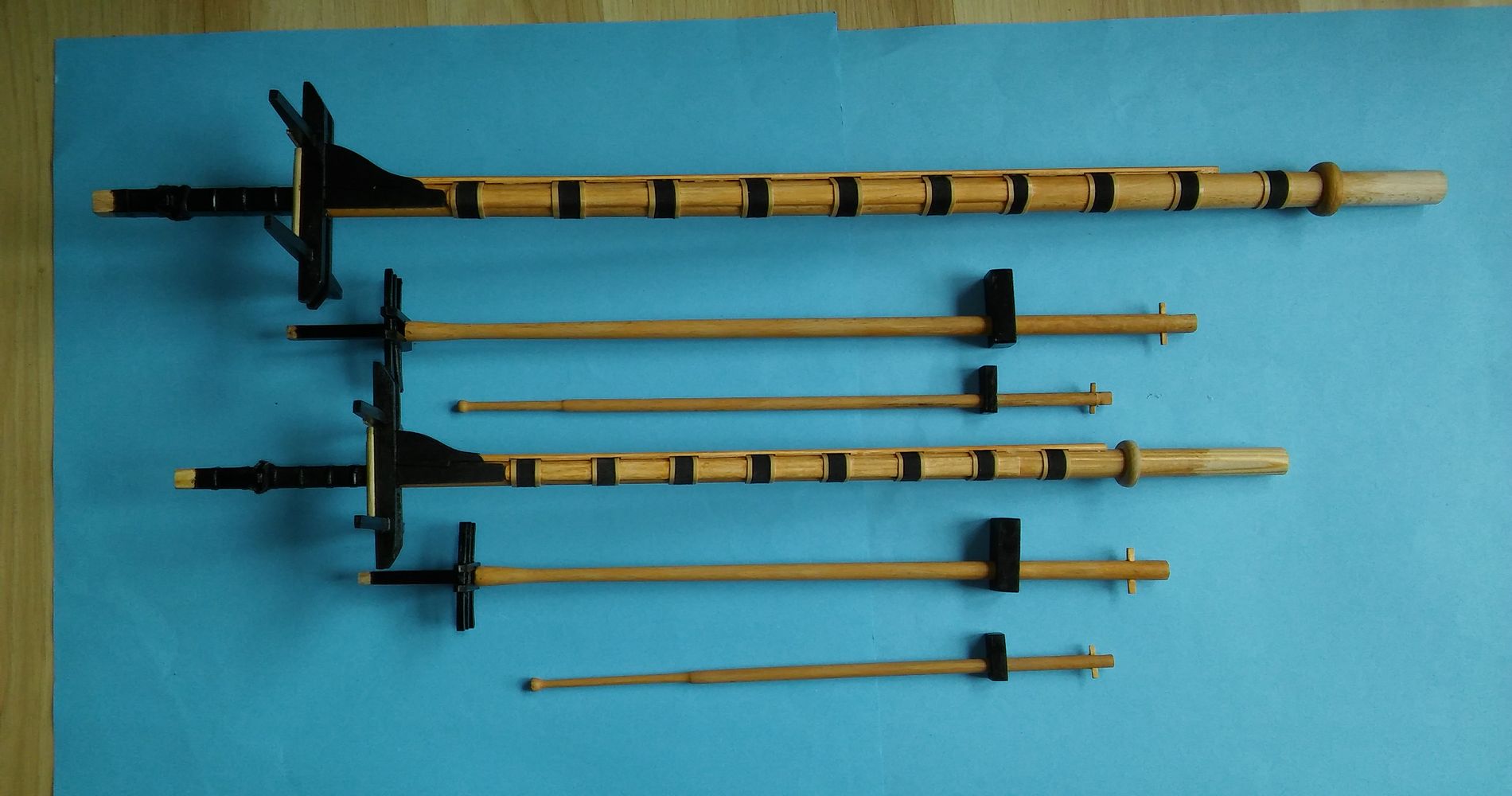

Bezanmaszt gotowy. Wykonałem go podobnie jak poprzednie dwa maszty. Podawałem rozmiary poprzednich masztów, zrobię to i tym razem.
Całkowita długość kolumny bezanmasztu wynosi 55 cm w tym długość topu 7,5 cm.
Grubość kolumny przy pokładzie wynosi 10 mm, a przy jarzmie marsa 10 mm, grubość topu kolumny 6 mm.
Długość bezanstengi wynosi 37 cm, w tym długość podstawy salingu (zgrubienia) 2 cm i długość topu bezanstengi 5 cm. Grubość bezanstengi u podstawy- 10 mm, grubość topu 6 mm. Grubość bezanstengi pod zgrubieniem 7 mm.
Długość bezanbramstengi wynosi 25 cm, w tym długość topu 7 cm.
Grubość bezanbramstengi 6 mm, a grubość topu 4,5 mm.
Teraz pozostał jeszcze do wykonania bukszpryt i zabieram się za wanty.
Załączam zdjęcia.
Pozdrawiam serdecznie Zdzisław

[Jarcio]

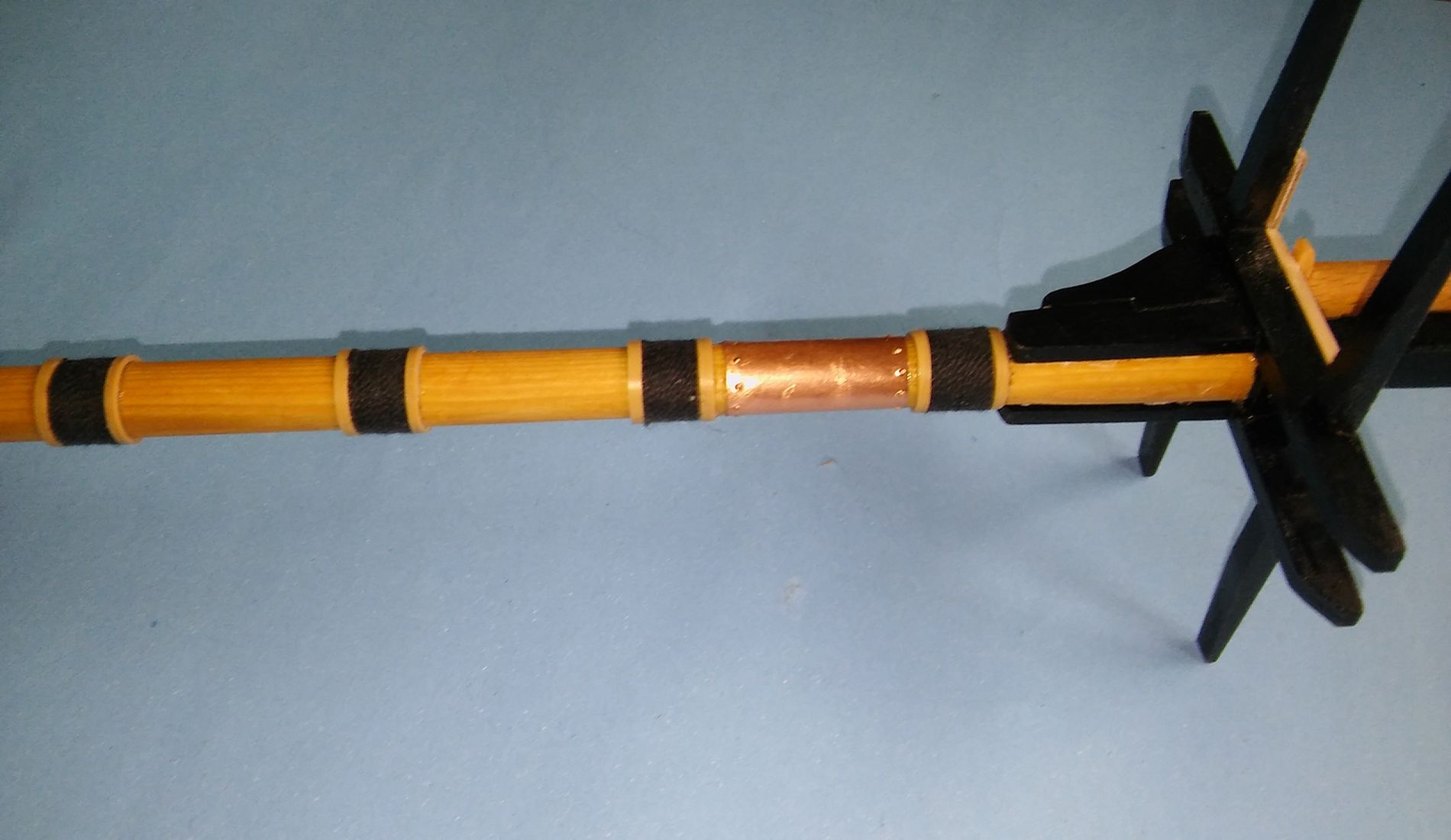

Zdzisławie. Widzę u Ciebie pewną ciekawostkę. Chodzi mi o tę miedzianą okładzinę na maszcie. Skąd masz informację, że takie okładziny były mocowane w miejscu styku z gardą gafla? Ciekawi mnie to, bo w końcu budujesz jednostkę brytyjską a z taką informacją nie spotkałem się nigdzie wertując zasoby dotyczące konstrukcji masztów na Victory.

Jarek

[Zdzisław]

Witam
Jarek za krótko zajmuję się modelarstwem żeby powoływać się na źródła historyczne dotyczące takich detali na żaglowcach. Ale wertuję bardzo bogate zasoby na kodze i znalazłem relację Adama Lasko (Oksal) z budowy Endeavoura, a jest to też jednostka angielska. Często wracam do relacji Adama , bo bardzo szczegółowo pokazuje poszczególne etapy budowy. Między innymi korzystałem z jego relacji przy budowie marsów i właśnie budowie bezanmasztu czy bukszprytu. Po prostu podobało mi si ę takie rozwiązanie więc zastosowałem je w moim Enterprizie. Ot i to wszystko. Tutaj masz link do jego relacji.viewtopic.php?f=7&t=7721&start=250
Pozdrawiam Zdzisław

[Zdzisław]

Witam

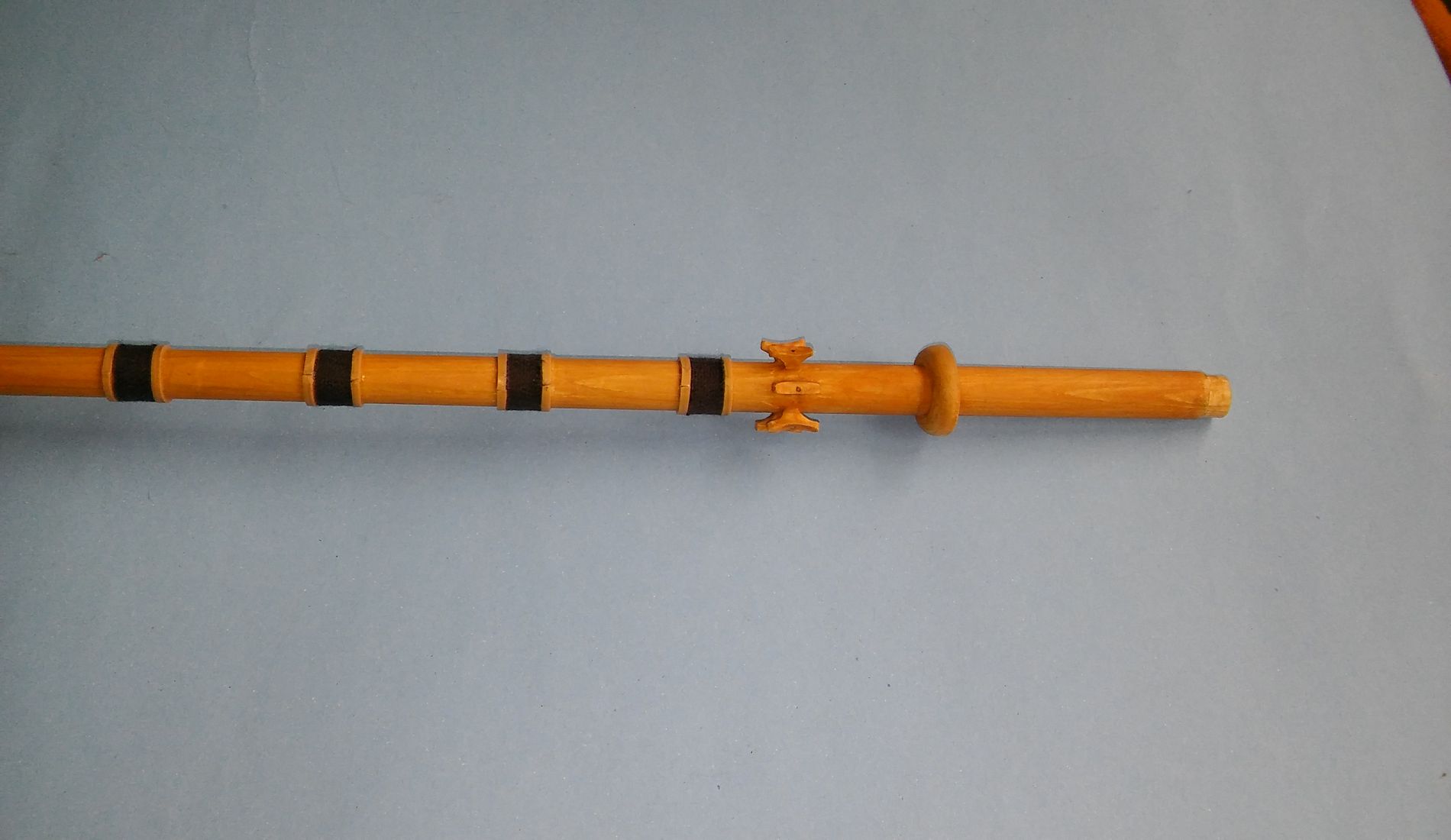

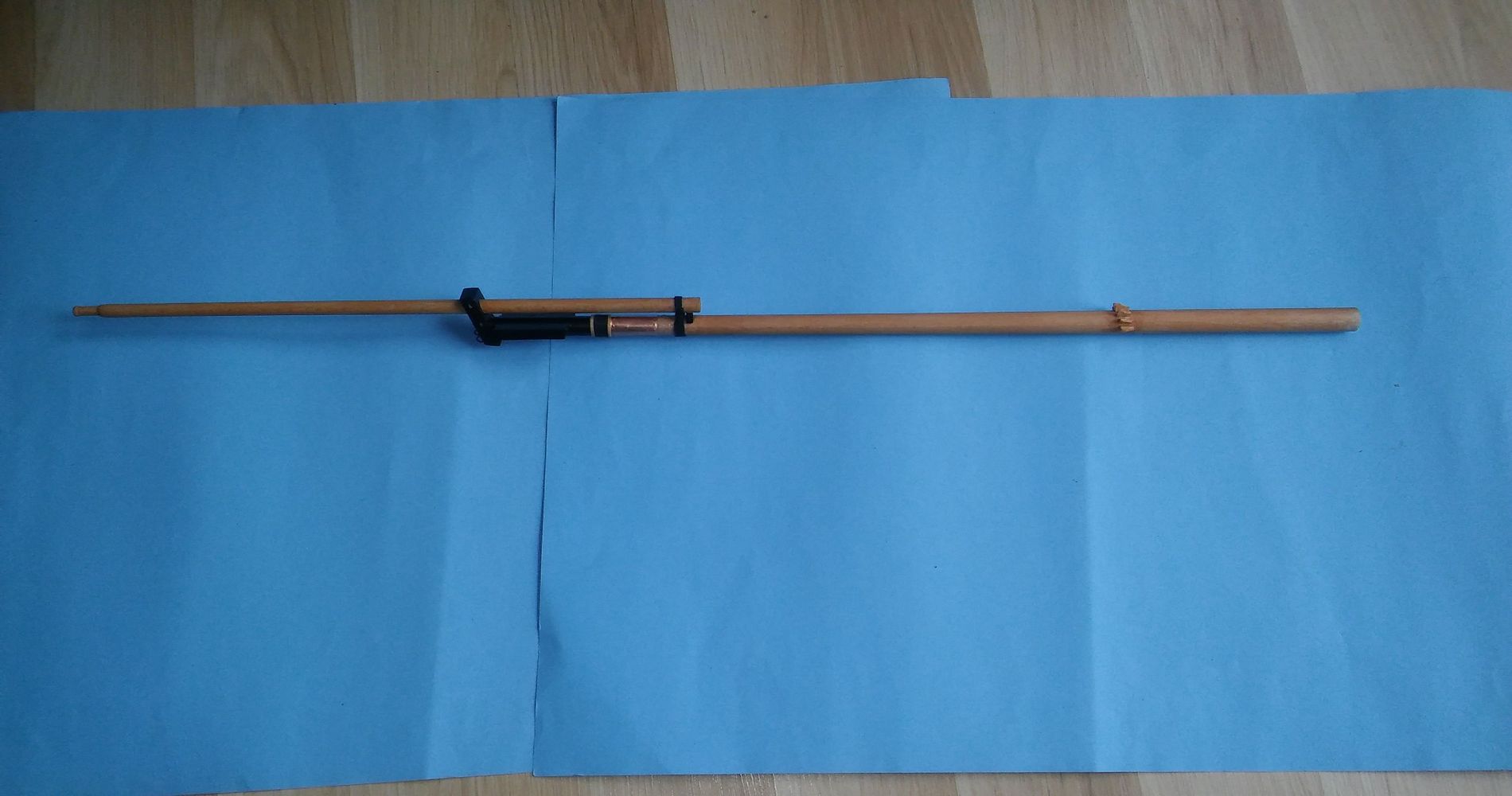

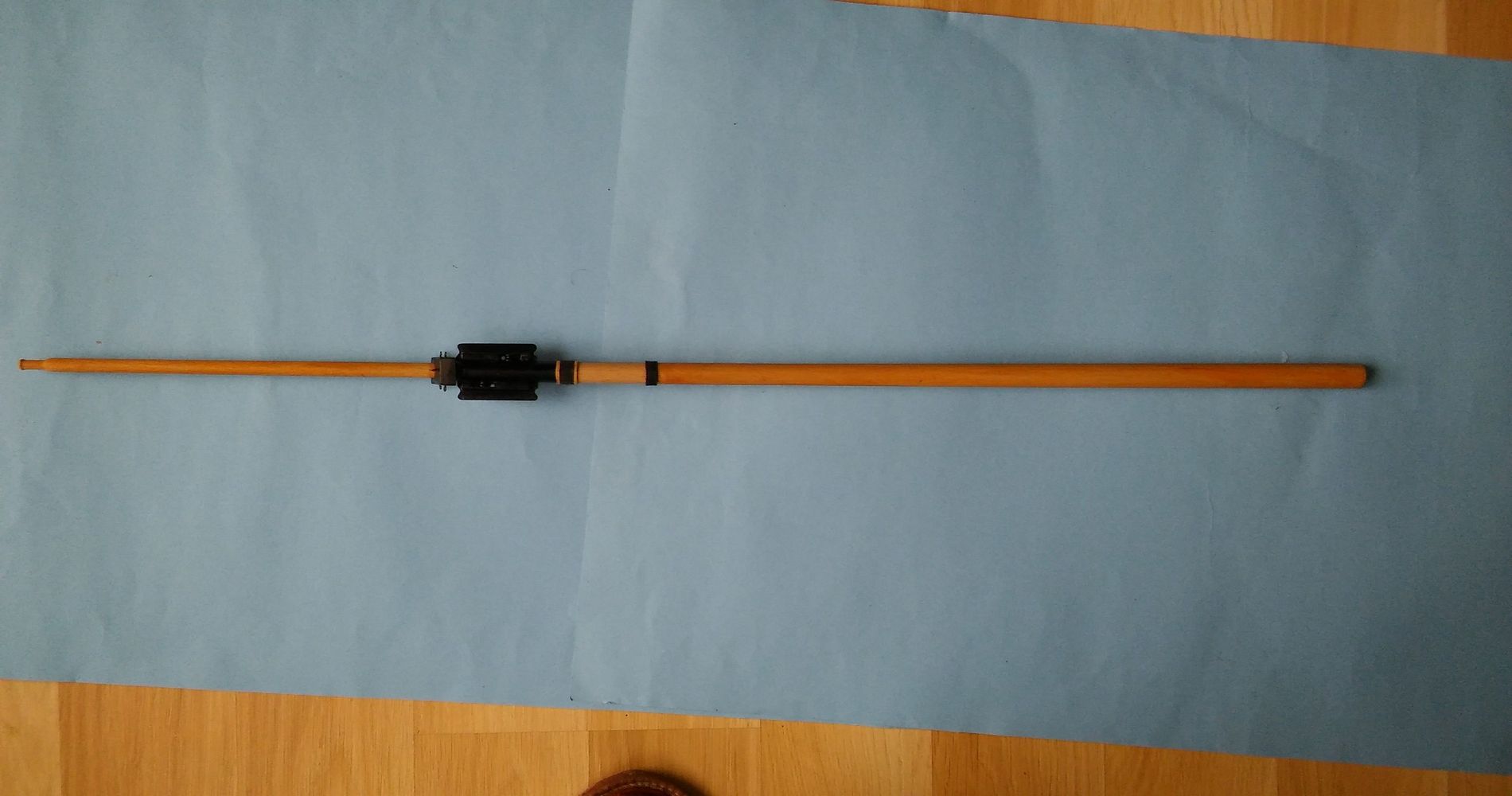

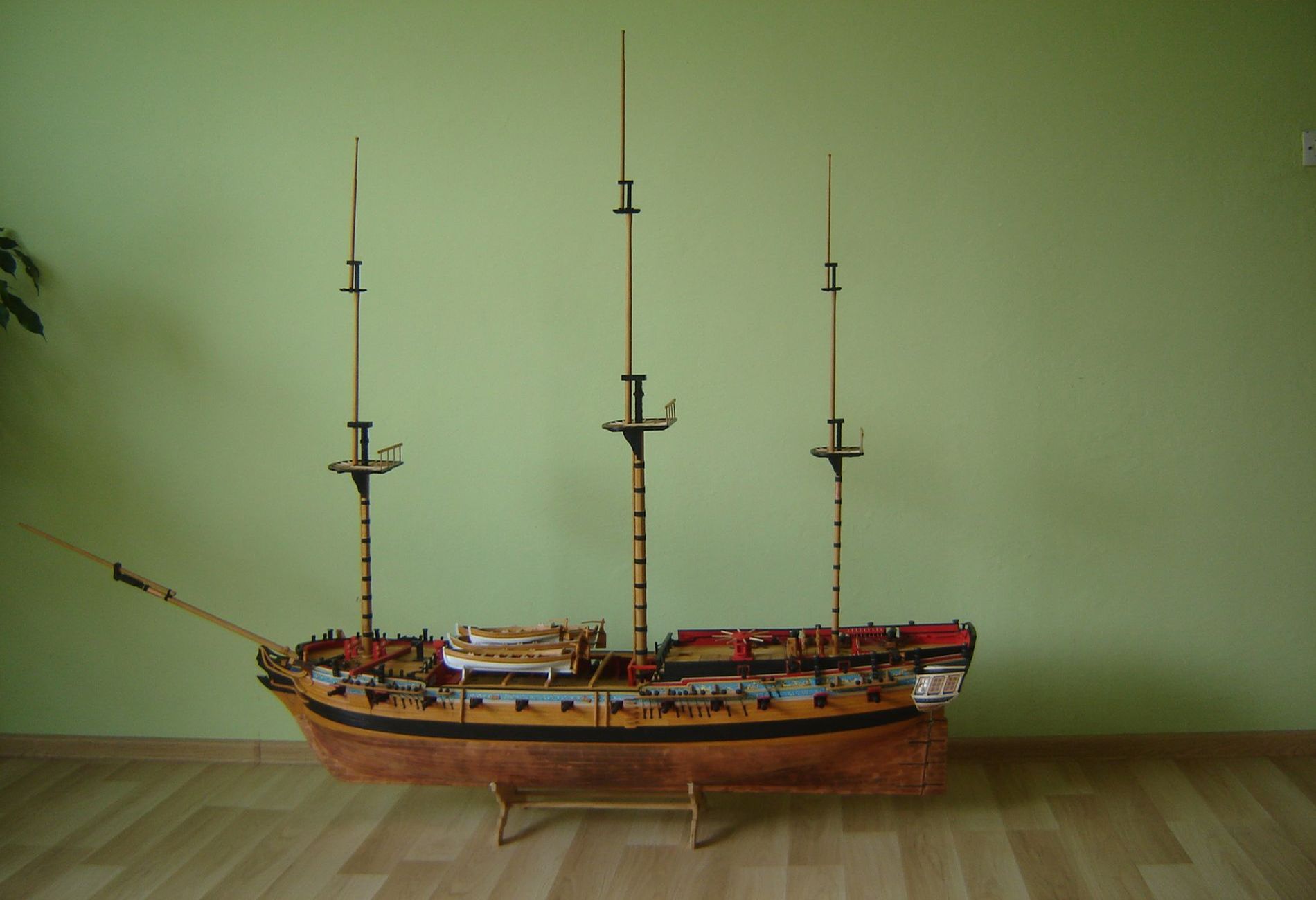

Ostatni maszt-bukszpryt prawie gotowy. Po raz ostatni też zanudzam rozmiarami masztu.
Długość kolumny bukszprytu - 50 cm. Grubość przy kadłubie 15 mm a przy podpórce stengi 12,5 mm.
Długość stengi bukszprytu wraz z topem 35 cm w tym długość topu 15 mm. Grubość stengi bukszprytu w części dolnej 9,5 mm i przy topie 8 mm. Grubość topu 5 mm.
Całkowita długość bukszprytu po złożeniu 73 cm, w tym część, która będzie się znajdować w kadłubie – 9 cm.

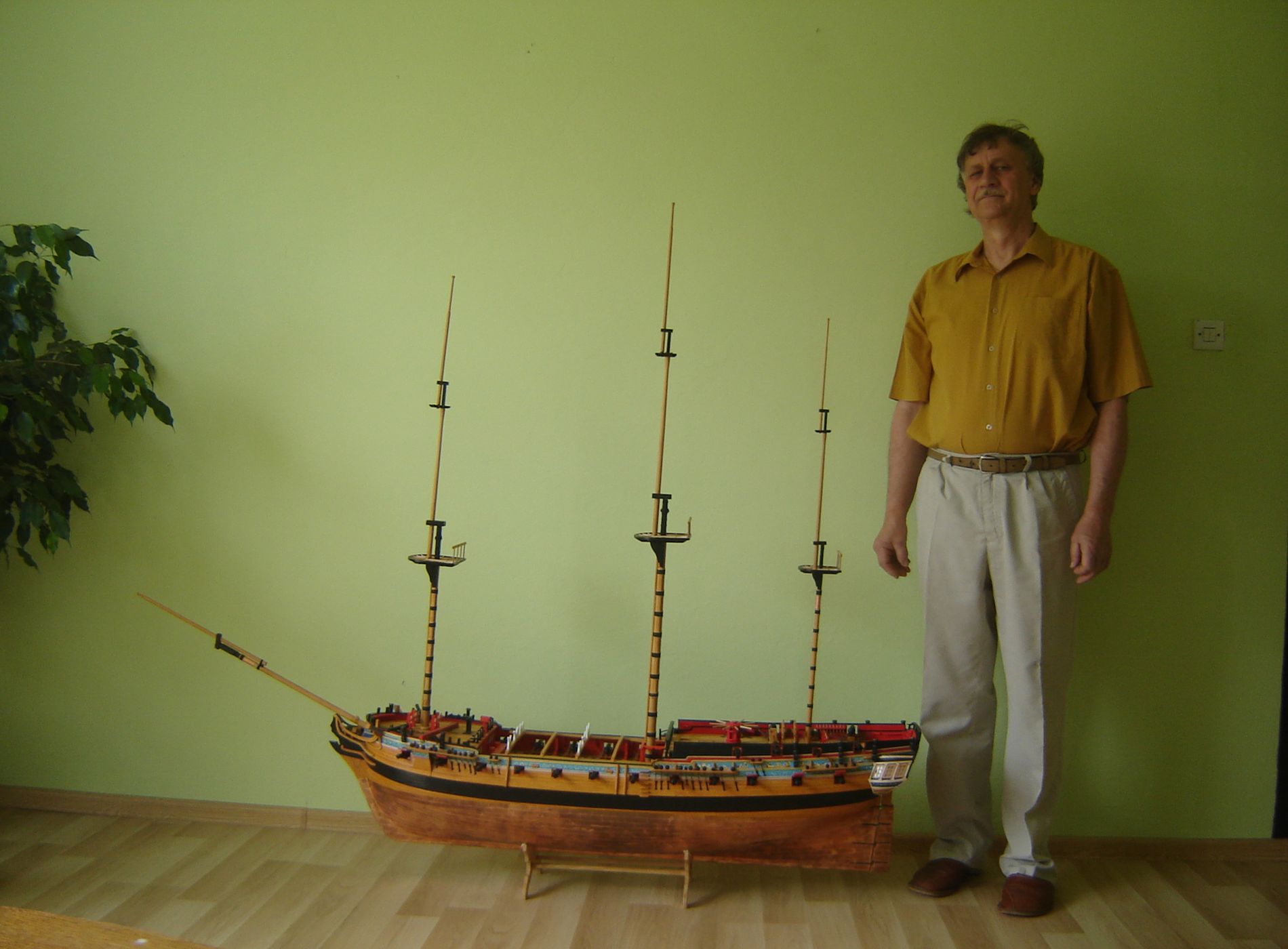

Nadszedł wreszcie czas na zamontowanie na stałe masztów i zabieram się za kręcenie linek ma wanty. Na początek będą to wanty kolumny grotmasztu.
Załączam zdjęcia.
Pozdrawiam Zdzisław

[myszor]

SUPER !
Pozdrawiam

[mirek]

Nie dosyć że duży to jeszcze bardzo ładny ten model
