San Juan Bautista

Post autor: Yoshi »

Witam Wszystkich

Chciałbym zaproponować budowę Galeonu San Juan Bautista wydawnictwa DeAgostini. Tak się złożyło, że udało Mi się zakupić model na Allegro znacznie poniżej ceny prenumeraty. Jednakże tutaj pojawił się mały problem ponieważ części były rozkompletowane i wrzucone do pudełka co widać na zdjęciach więc trzeba wszystko wyrzucić aby znaleźć coś. Ale taki problem to nie problem. Z pomocą przychodzi sieć i wydawnictwo i oto mamy spis elementów:
http://www.deagostini.pl/pokaz_archiwum.php?szukam_kol=galeon&incl=1

Trochę danych można znaleźć pod tymi adresami:
http://pl.wikipedia.org/wiki/San_Juan_Bautista
http://www.kt.rim.or.jp/~kio/YW/yw6.html
http://hometown.infocreate.co.jp/en/tohoku/sendai/srekishi-e.html
http://www.wordiq.com/definition/Japanese_warship_San_Juan_Bautista

Na wstępie uprzedzam, że będzie to dość powolna relacja.

Więc czas zacząć budowę a czas pokaże co z tego wyjdzie.

Obrazek
Obrazek
Obrazek
Obrazek
Obrazek


Pozdrawiam
Artur
Pozdrawiam
Artur
Awatar użytkownika
Yoshi
Posty: 47
Rejestracja: 04 gru 2010, 21:56

O:San Juan Bautista

Post autor: Yoshi »

Witam Wszystkich

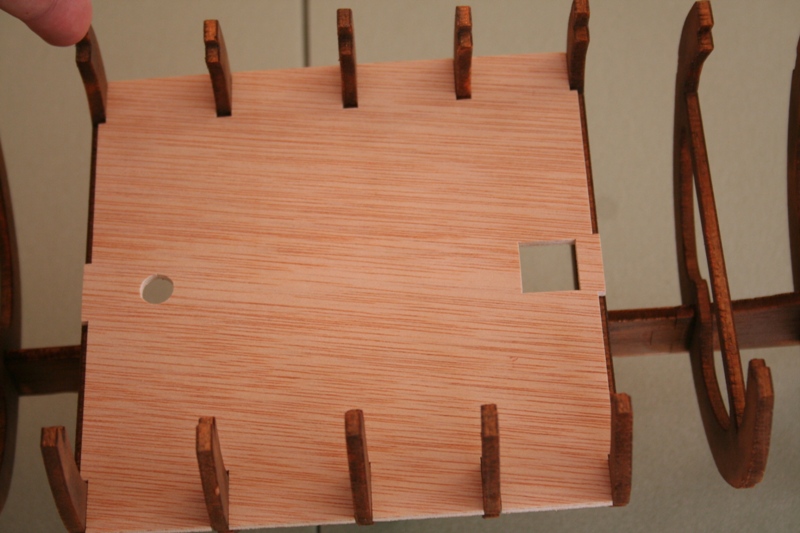

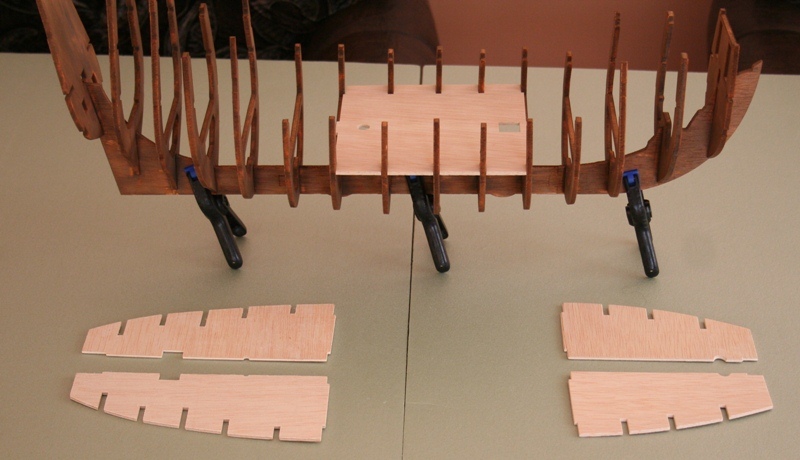

Stocznia skończona więc można było rozpocząć prace a oto to co udało się zrobić do tej pory:

Obrazek
Obrazek
Obrazek
Obrazek
Obrazek


Pozdrawiam

Artur
Pozdrawiam
Artur
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

O:San Juan Bautista

Post autor: Andrzej1 »

Witam

I znów będzie, że się czepiam.
Co do roboty to nie, bo od tego są Ci co się na tym "znajom". Mnie to wygląda całkiem dobrze.
Ale "mniej" litość Człowieku, zmniejsz deko liczbę zamieszczanych fotek, bo :
1. Po pierwsze primo : Twój post się długo ładuje
2. Po drugie primo : zajmuje dużo miejsca na serwerze
3. Po trzecie primo : niektóre fotki bez szkody psychicznej, dla oglądających, można pominąć.

Żeby się "pdetrzeć" jakimś argumentem to :
Fotka pierwsza i druga są takie same. Wytężałem wzrok i próbowałem znaleźć 12 szczegółów, którymi
różnią się te rysunki i ... kupa.
Fotka trzecia jest ostra ale wnosi jakby mniej niż fotka druga (która też nic nie wnosi).
A dziesięć ostatnich to już mistrzostwo.

Zastanów się, czy chciałoby Ci się oglądać czyjąś relację tak udekorowaną.

Z ukłonami
Andrzej Korycki
Awatar użytkownika
bartes123
Posty: 759
Rejestracja: 04 gru 2010, 21:56

O:San Juan Bautista

Post autor: bartes123 »

Popieram Andrzeja Pierwszego. Można oczopląsu dostać od tego albumu fotograficznego. Umówmy się, że kolega wrzuci tu po jednym zdjęciu z każdego:
jedno zdjęcie planów, jedno zdjęcie drewnianej zawartości zestawy, jedno drobnicy, jedno stoczni itd, a reszta ewentualnie w galerię. Te zdjęcia nic nie wnoszą do tematu, pokazują też niewiele (ot przyklejona wręga z każdej możliwej strony). Apeluję do prowadzącego relację o zdroworozsądkową wstrzemięźliwość, gratulując pięknej i porządnej, jak do tej pory, pracy.
Awatar użytkownika
Yoshi
Posty: 47
Rejestracja: 04 gru 2010, 21:56

O:San Juan Bautista

Post autor: Yoshi »

Witam

Bardzo przepraszam za zaistniałe zamieszani.
rzeczywiście tych zdjęć było trochę za dużo.
Posty zostały poprawione.
Na przyszłość będę ostrożniejszy.

Pozdrawiam
Artur
Pozdrawiam
Artur
Awatar użytkownika
Yoshi
Posty: 47
Rejestracja: 04 gru 2010, 21:56

Re: San Juan Bautista

Post autor: Yoshi »

Witam Wszystkich

Tak jak na wstępie wspominałem będzie to raczej dość długa relacja z powodu braku czasu.

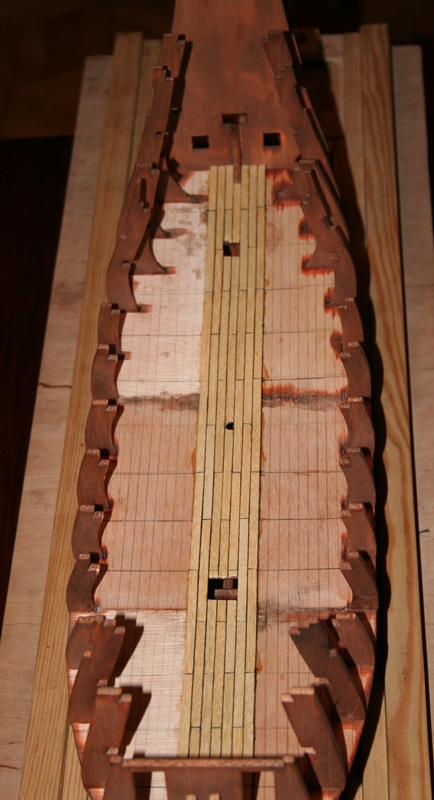

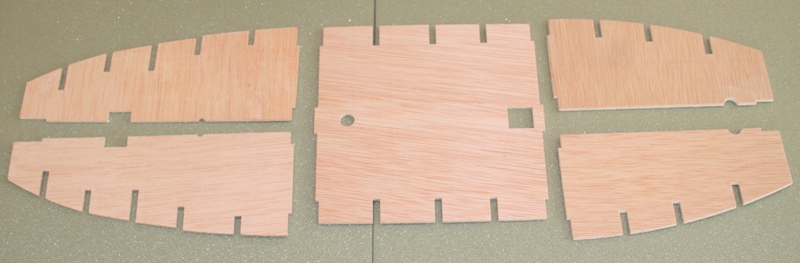

A oto co mi się udało wykonać do tej pory:

Yoshi_ San Juan Bautista_IMG_8176.JPG

Yoshi_ San Juan Bautista_IMG_8179.JPG

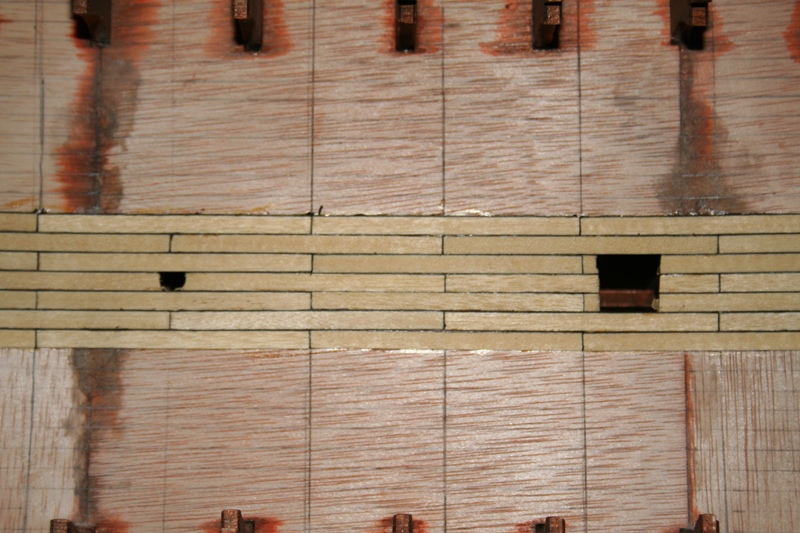

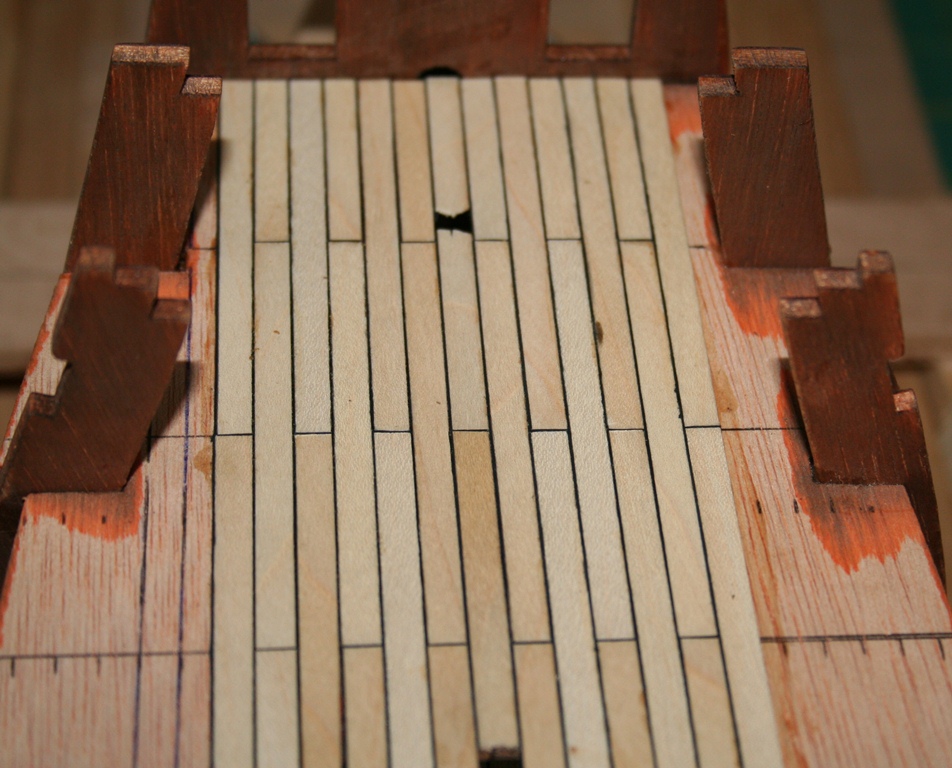

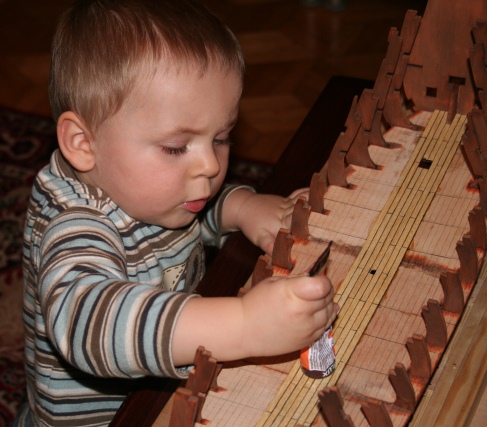

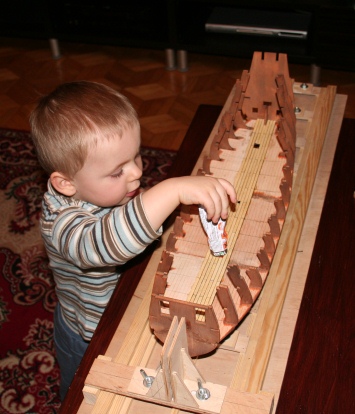

Deskowanie pokładu robione jest z forniru 5mm x 7 cm
Caulking wykonany metodą cienkich pasków z bloku technicznego - czarnego.

Yoshi_ San Juan Bautista_IMG_8181.JPG

Yoshi_ San Juan Bautista_IMG_8736.JPG

Yoshi_ San Juan Bautista_IMG_8745.JPG

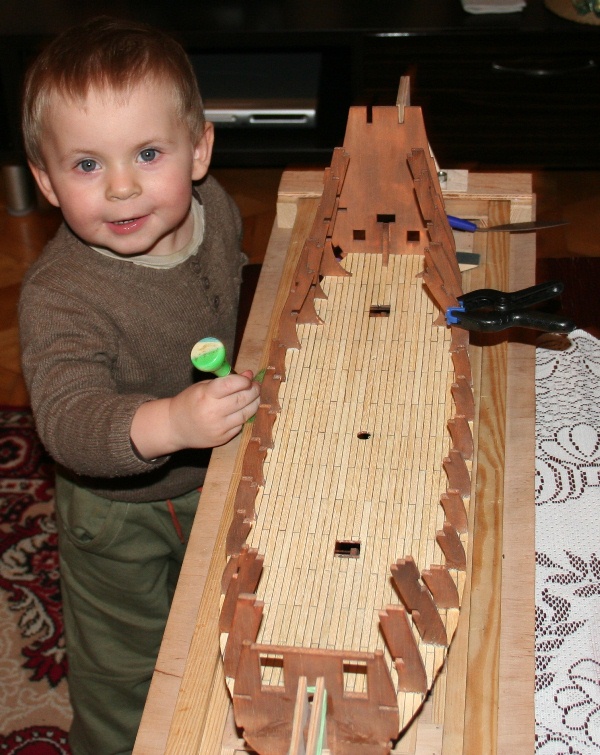

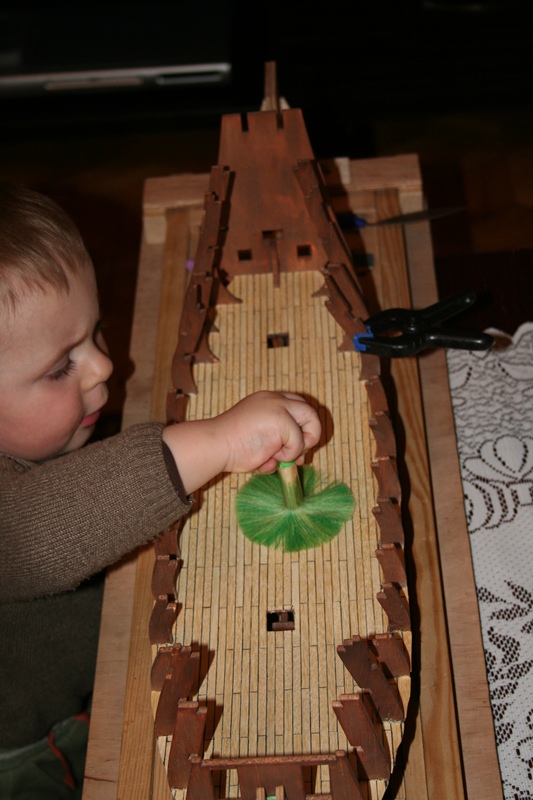

A oto mój mały "pomocnik".

Yoshi_ San Juan Bautista_IMG_8756.JPG
Yoshi_ San Juan Bautista_IMG_8756.JPG (84.79 KiB) Przejrzano 10431 razy

Yoshi_ San Juan Bautista_IMG_8759.JPG
Yoshi_ San Juan Bautista_IMG_8759.JPG (110.53 KiB) Przejrzano 10431 razy


Ciąg dalszy nastąpi.
Pozdrawiam
Artur
Awatar użytkownika
Yoshi
Posty: 47
Rejestracja: 04 gru 2010, 21:56

Re: San Juan Bautista

Post autor: Yoshi »

Witam Wszystkich.

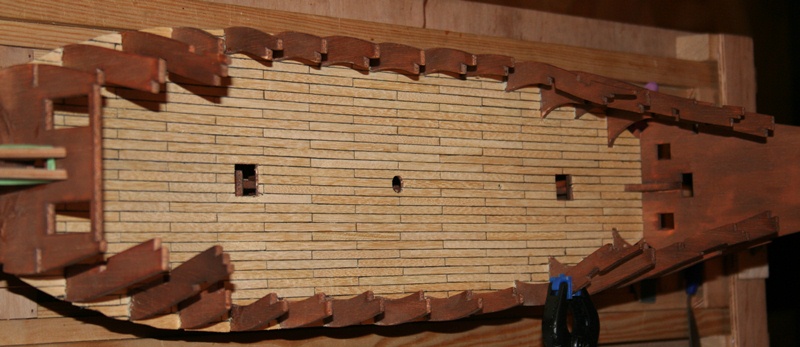

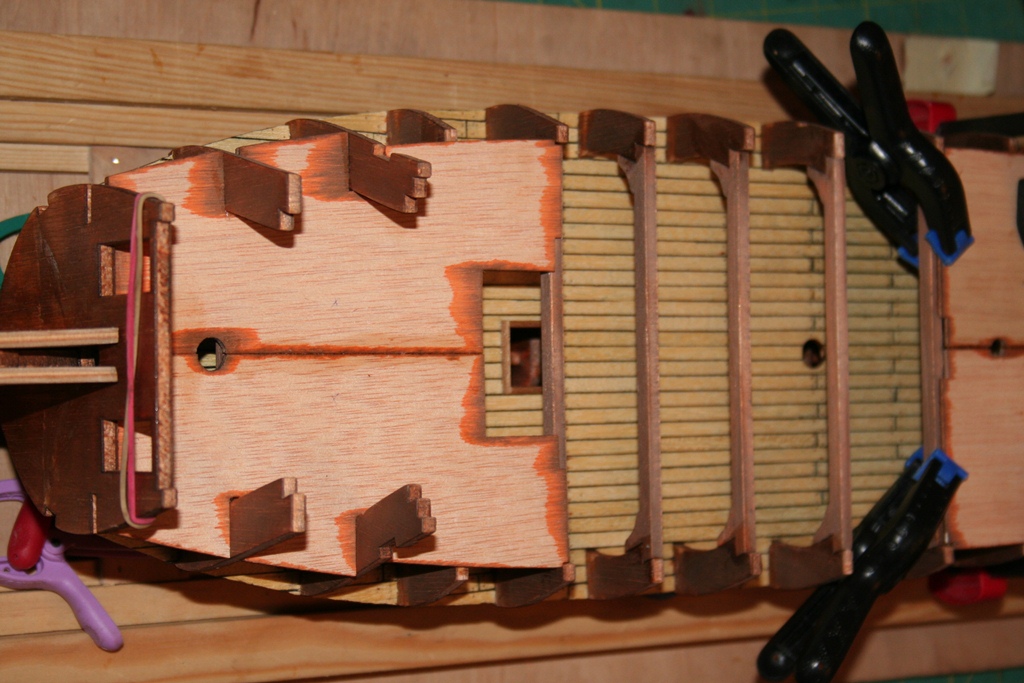

Dolny pokład za deskowany. Przymierzam się do zrobienia gwoździ jak na razie nie został podjęta decyzja czy przewiercam czy wyciskam igłą.
Przewiercanie i wciskanie kołeczków jest bardziej pracochłonne ale za to efekt jest lepszy ( ale to tylko moje zdanie).

A oto efekt:
Załączniki
Yoshi_ San Juan Bautista_IMG_8770.JPG
Yoshi_ San Juan Bautista_IMG_8772.JPG
Yoshi_ San Juan Bautista_IMG_8764.JPG
Pozdrawiam
Artur
Awatar użytkownika
Yoshi
Posty: 47
Rejestracja: 04 gru 2010, 21:56

Re: San Juan Bautista

Post autor: Yoshi »

Witam Wszystkich.

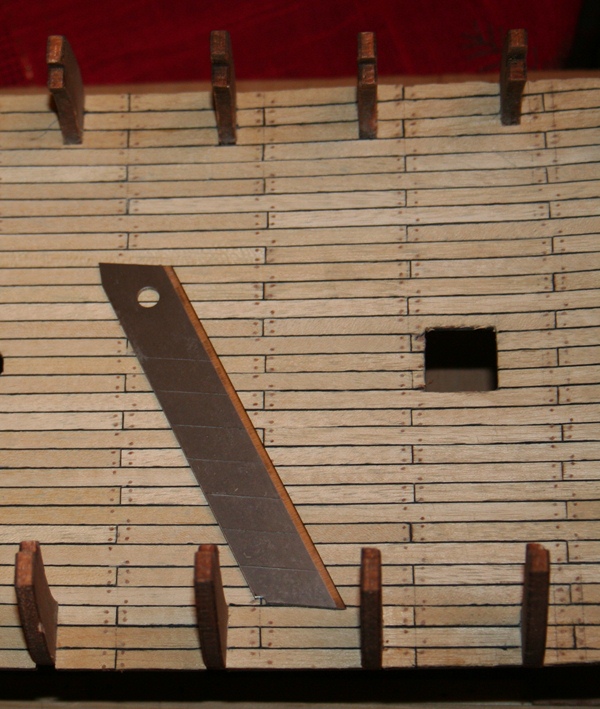

W końcu pokład został zakołkowany drewnianymi kołeczkami o średnicy 0,5 mm.
Zostało jeszcze heblowanie.
A oto efekt:



Osobiście nie jestem zbytnio zadowolony z materiału użytego na pokład jak dla mnie posiada za duże pory ( nie mam pojęcia jaki to gatunek drewna ale był dostarczony przez wydawnictwo ).
Następny pokład już będzie wykonany z Klonu. Przygotowałem nawet deseczki.

Specjalnie dla "Kanti" - Mój sposób na robienie deseczek:

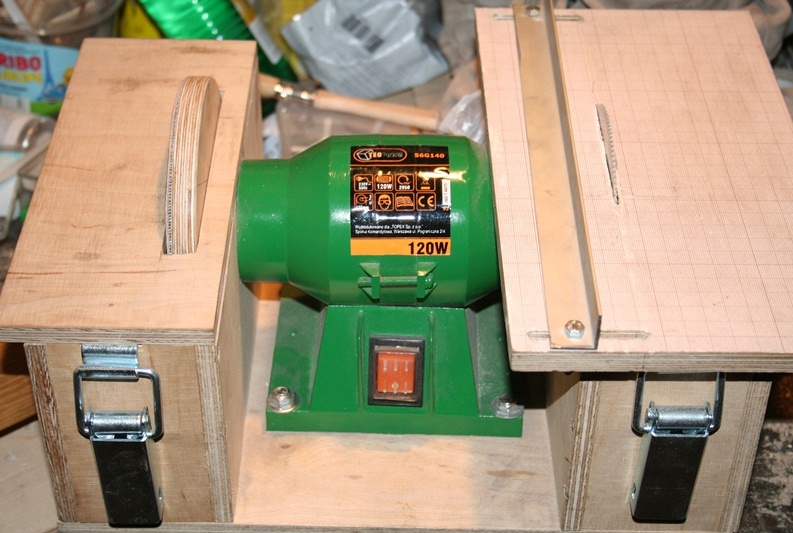

Na początek zmajstruj Sobie coś takiego:


Tutaj znajdziesz wszystko na temat szlifierko pilarki:
viewtopic.php?f=536&t=37230&hilit=pilarka

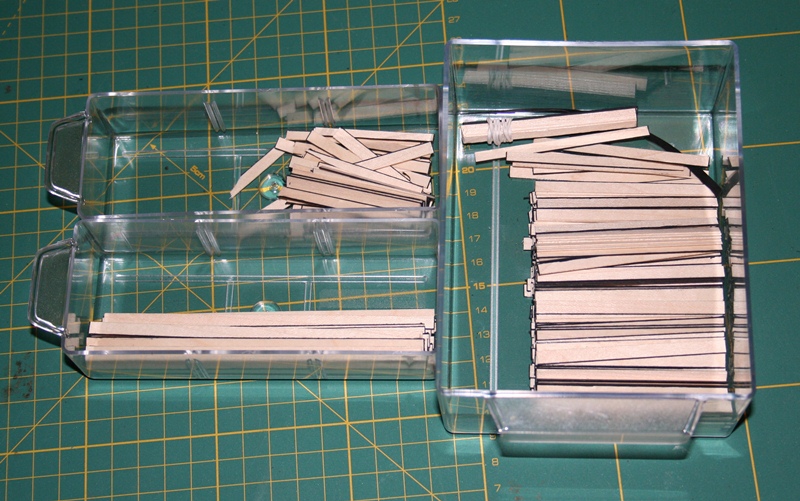

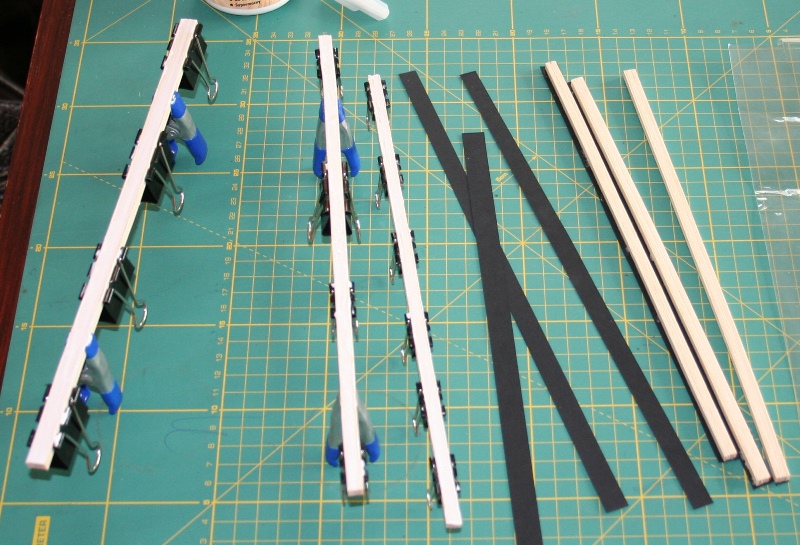

Następnie arkusz forniru w Moim przypadku Klon - grubość 0.6 mm tnę na deseczki o szerokości 5 mm następnie składam w pakiety po 10-12 szt. Po jednej stronie smaruję klejem ( bardzo cienka warstwa) i przyklejam kawałek czarnego bloku technicznego ( dostępny w każdym papierniczym). Po wyschnięciu pakiety tnę na 7 cm kawałki i do jednego z boków przyklejam skrawek czarnego papieru. Pozostaje już tylko pakiety rozciąć żyletką.

A oto dokumentacja zdjęciowa:




Mam nadzieję, że Ci to w czymś pomoże.
Pozdrawiam
Artur
Awatar użytkownika
Yoshi
Posty: 47
Rejestracja: 04 gru 2010, 21:56

Re: San Juan Bautista

Post autor: Yoshi »

Witam Wszystkich

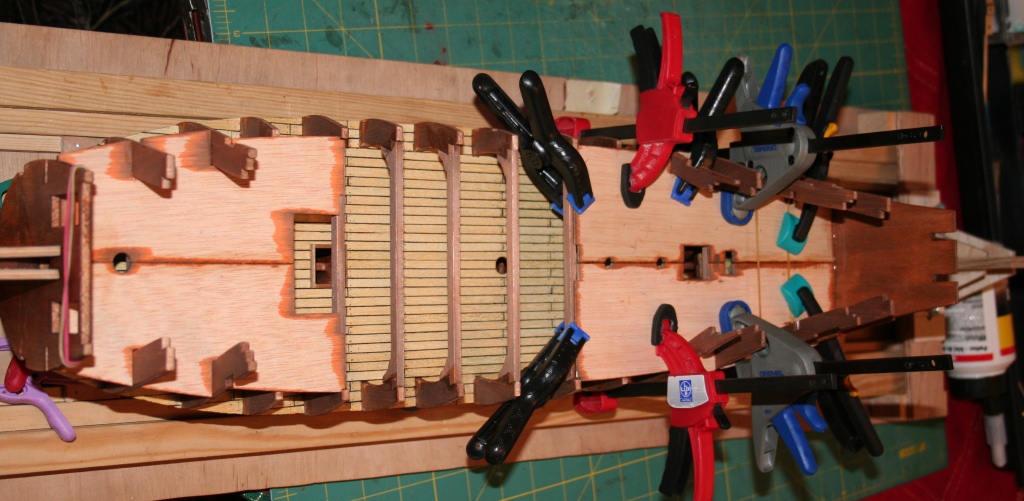

Prace powoli posuwają się do przodu.
A oto efekt:
Załączniki
Pozdrawiam
Artur
Awatar użytkownika
Yoshi
Posty: 47
Rejestracja: 04 gru 2010, 21:56

Re: San Juan Bautista

Post autor: Yoshi »

Witam Wszystkich

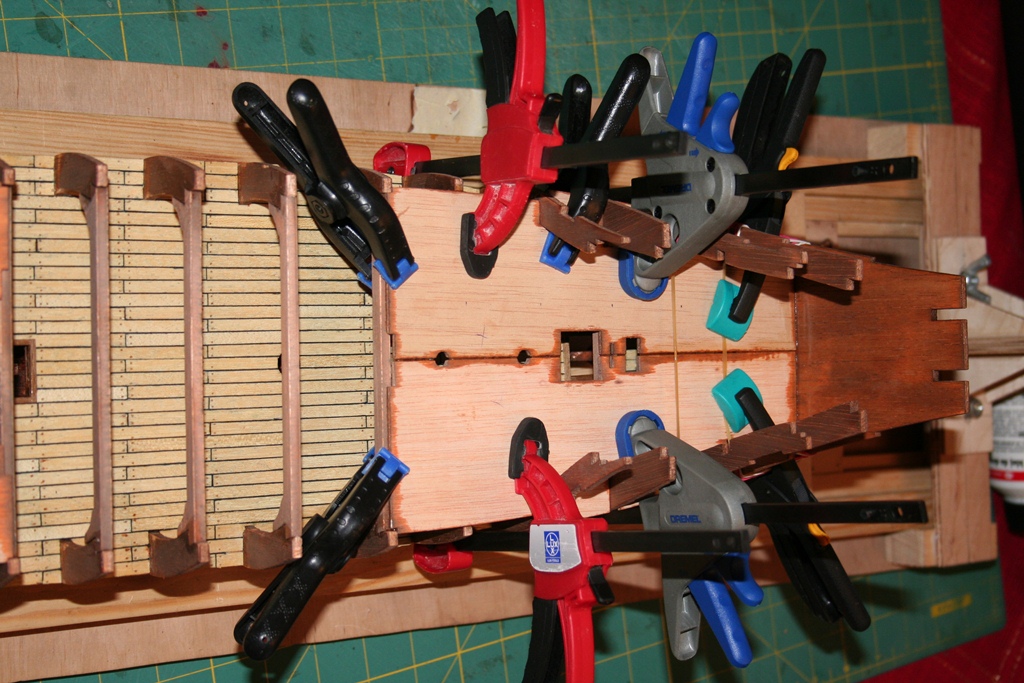

Kontynuacja pracy nad pokładem:

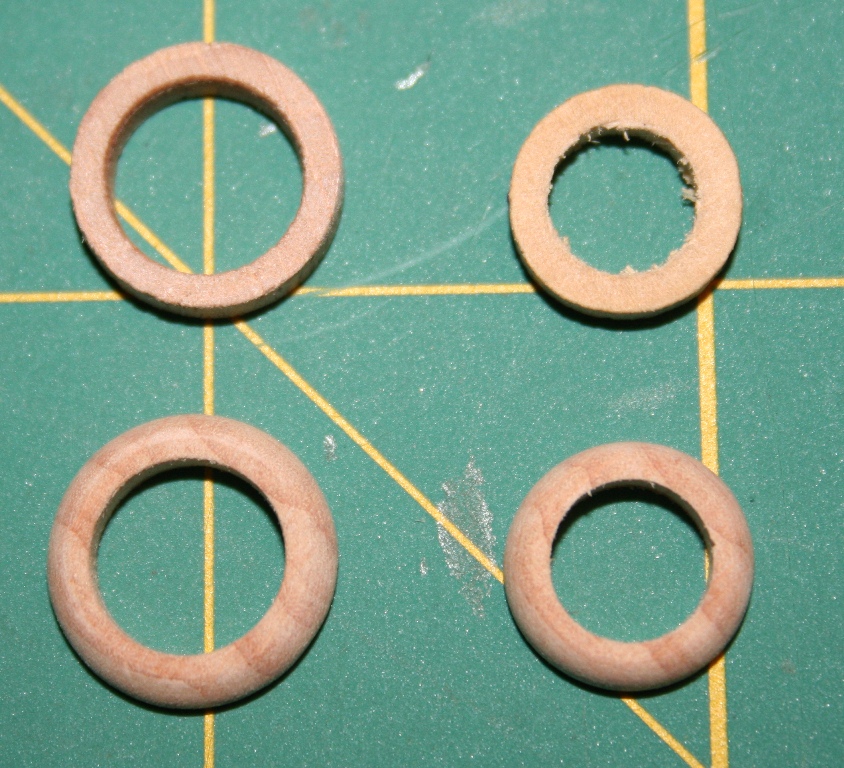

obejmy kolumny Grotmasztu oraz Bezanmasztu - zestawowe oraz dorobione z brzozy:

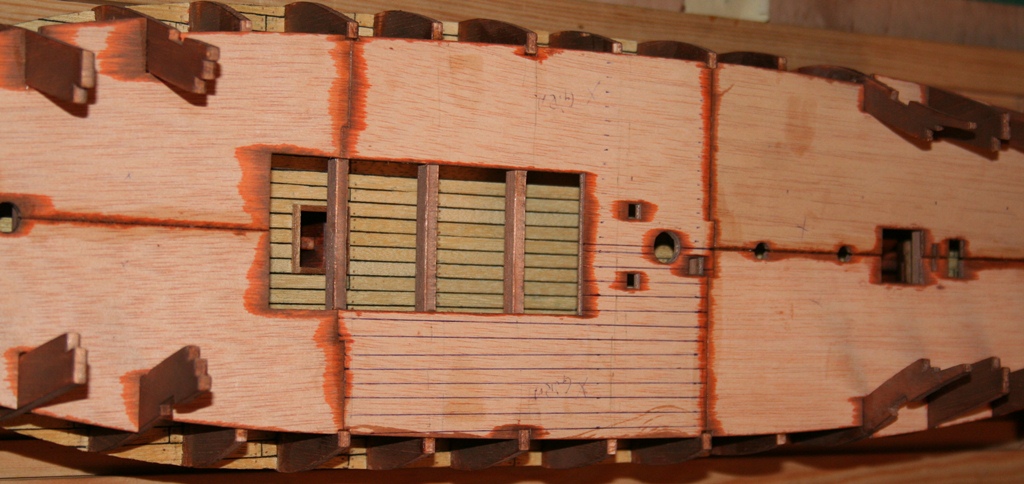

Początek deskowania:



CDN.
Pozdrawiam
Artur
