Dżonka chińska

[syso1]

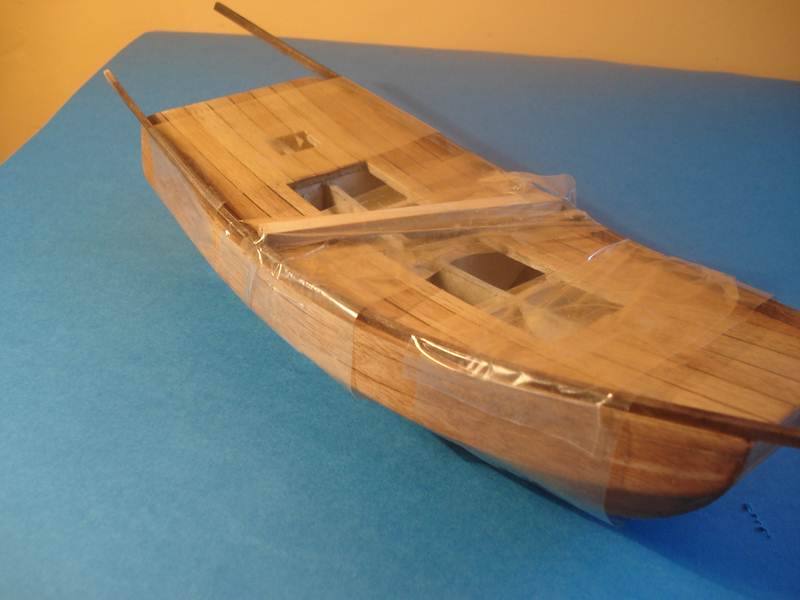

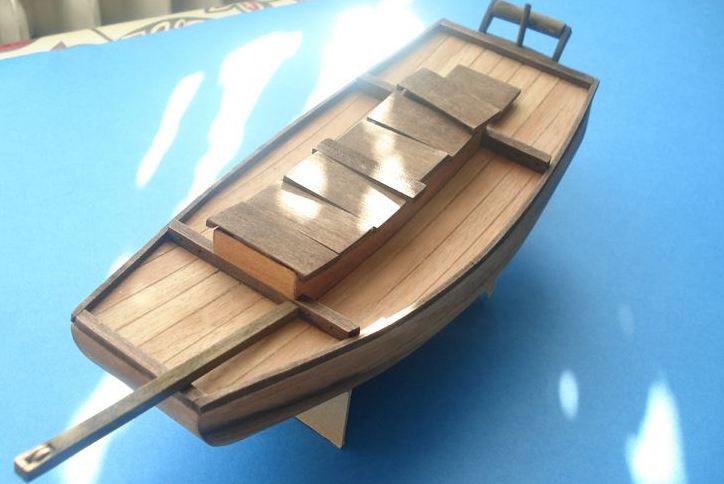

Witam wszystkich. W czasie oczekiwania na zakupione podstawowe narzędzia postanowiłem zrobić dżonkę. Do modelu użyłem tektury 2 i 1 milimetrowej i forniru olcha(nadbudówki) i orzech amerykański (poszycie)+ obłóg brzoza2mm. Przy okazji chciałbym potrenować wstawianie zdjęć do relacji .

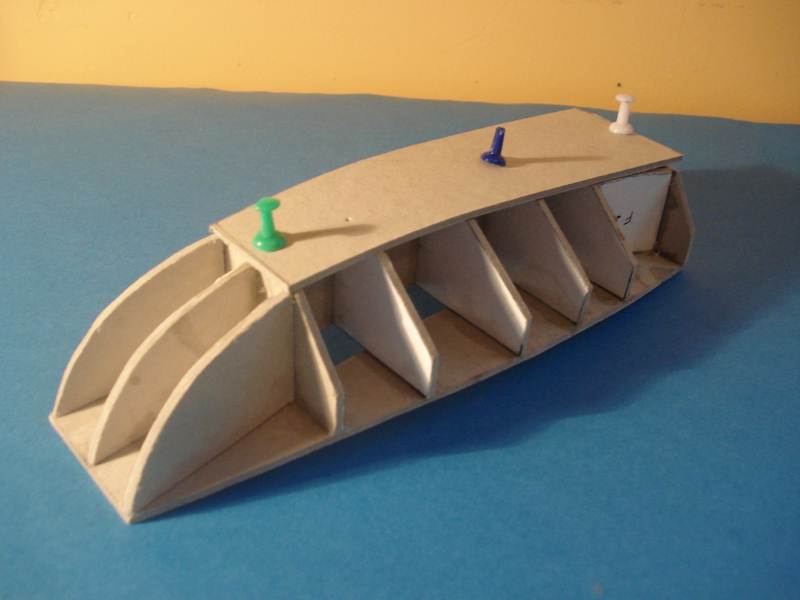

Po kolej wyciąłem szkielet z tektury

[syso1]

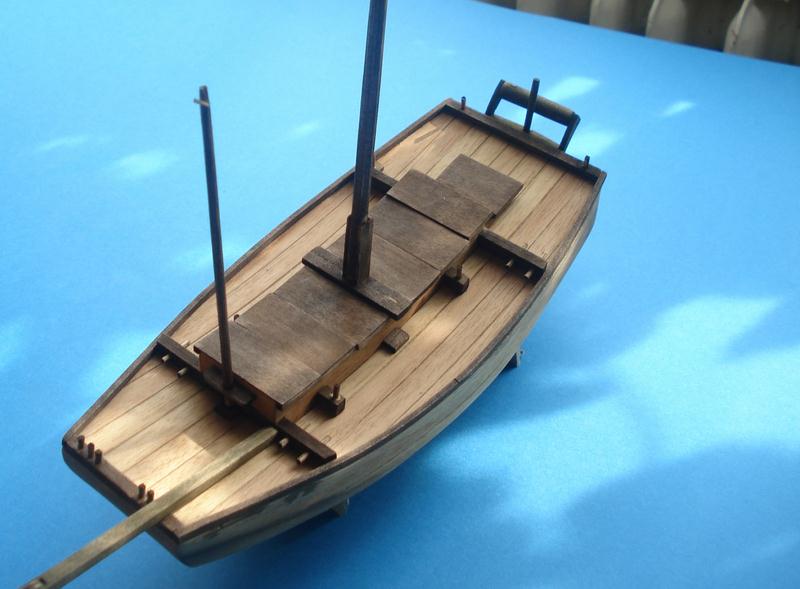

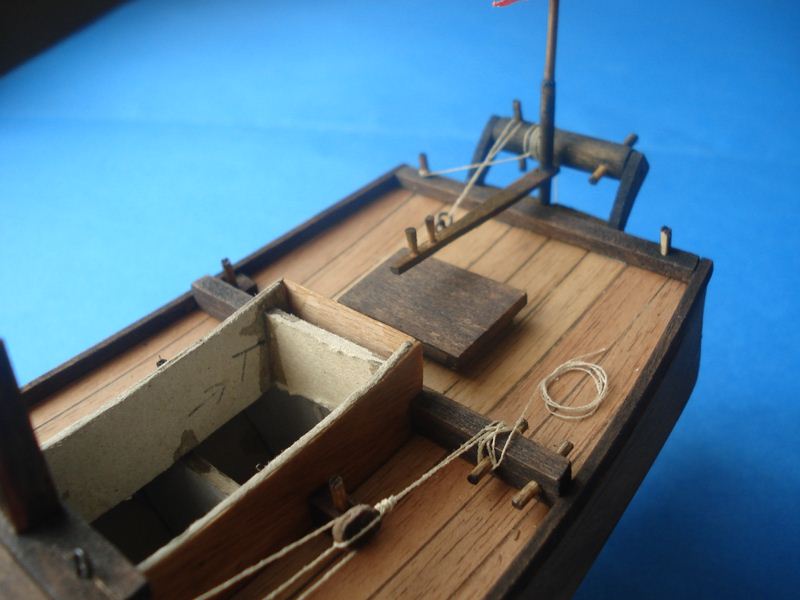

Witam wszystkich. Zamontowałem belkę do kotwicy, zrobiłem ster z forniru , maszty wytoczyłem na wiertarce, kołeczki zrobiłem z wykałaczek barwione bejcą rustykalną. Żagle na razie moczą się w herbatce. Teraz muszę wyszlifować patyczki od szaszłyków 1 mm do mocowania żagla(ciężka sprawa).
Pozd Krzysiek.

[griszag]

Ja zrobiłem sobię z blaszki którą dostałem razem z rachunkiem za prąd, takiego "treenaila"- wywierciłem otworki fi 3mm, 2mm i 1mm. Następnie patyczek do szaszłyków podzieliłem na 4 części i ćwiartkę taką przeciągałem kombinerkami przez kolejne otworki w blaszce zamontowanej w imadle.

[syso1]

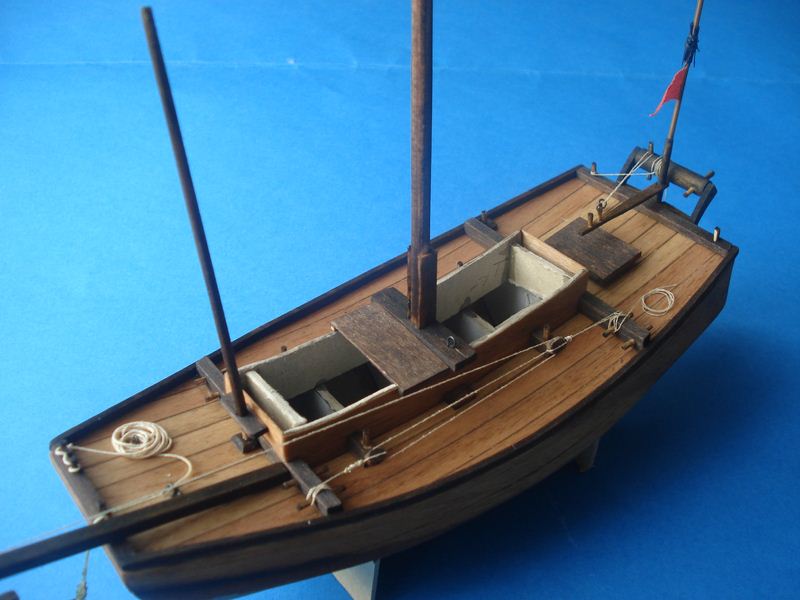

Witam wszystkich, prace idą powoli do przodu w sumie wszystko mam porobione tylko jeszcze złożyć to wszystko do gromady i umodzić podstawkę. Wszystko jest zrozumiałe tylko nie wiem jak założyć jedną linę –przedstawię ją na rys morze ktoś wie do czego ona służyła i czemu jest przywiązana do masztu głównego pętlą? Pozdr.

[bartes123]

hehehe, dobre. Mam ją też u siebie... Ale po kiego grzyba, nie mam pojęcia

[Slawek Kromer]

skąd jest ten schemat olinowania? Kto go pokazał powinien teraz wyjaśnić.Ja przedstawiłem taki:


[bartes123]

No właśnie Sławku. A tam jest taka jedna lina i taki jeden bloczek

[Slawek Kromer]

na fotce z lewej strony (na dole)pokazano dwa fał przechodzące przez maszt i dalej nie pokazano jak biegną .Nie zawsze żagiel z reją muszą być opuszczane na pokład i do tego niepotrzebne są dwa fały.Jeden fał powinien przechodzić przez bloczek w maszcie i przy rei a drugi służył do podciągania żagla do rei. Tak samo nie wiem po co jest pokazany podwójny nazwijmy" bom" i co miało za cel jego wzmocnienie.Ja do budowy poszczególnych dżonek nie mam uwag bo każdy robi jak chce - to nie jest model redukcyjny tylko rekreacyjny.

[jaxa]

Wygląda na to, że problematyczna lina z bloczkiem służy do tego, żeby reja nie oddalała się zbytnio od masztu.

[syso1]

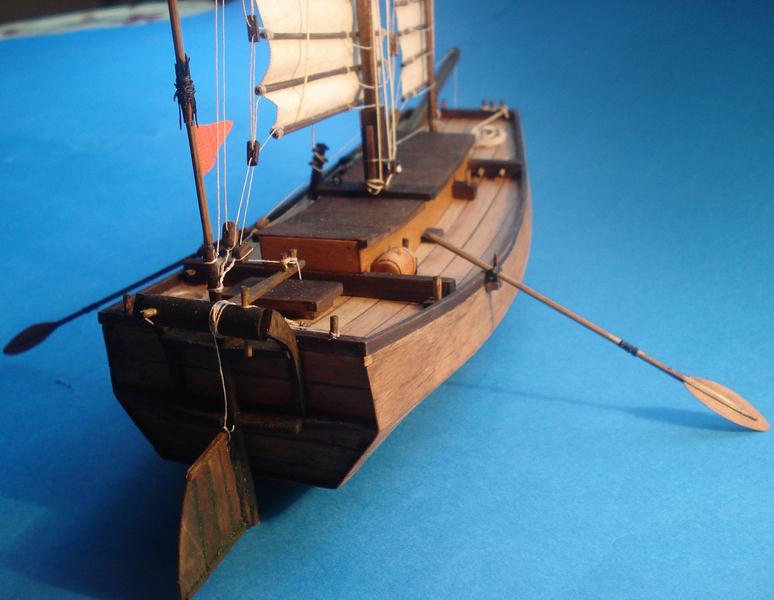

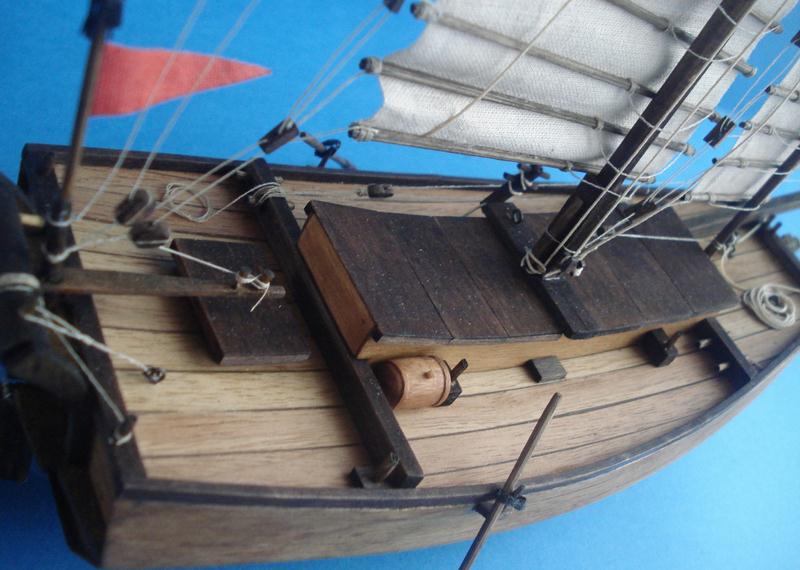

Witam wszystkich prace przy dżonce dobiegły końca skończyłem to łupinkę, fajnie ją się składało.
Zamieszczam parę fotek. Pozd. Krzysiek.
