Wodnik50. Fotorelacja z budowy

Dział poświęcony modelarstwu kartonowemu i kartonowo-fornirowemu plus inne techniki pokrewne
Awatar użytkownika
Tomek Aleksinski
Posty: 410
Rejestracja: 04 gru 2010, 21:55

Odp:Wodnik50, pytania

Post autor: Tomek Aleksinski »

RomekS napisał:
Moja niewiedza spowodowala, ze wiaze jufersy na wantach rozciaganych ...

na modelu a nie na szablonie....

Czy jest latwiejsza metoda ??


Robisz to najzupelniej prawidlowo!
Wbrew temu, co niektorzy tu moga podawac, wiazanie wantow bezposrednio na modelu jest metoda chyba jednak mimo wszystko najlatwiejsza i dajaca najlepszy efekt koncowy, chociaz jest to proces raczej praco- i czasochlonny i tego nie da sie jakos przeskoczyc w sposob szybki, latwy i przyjemny.
Procz tego, jest to metoda autentyczna, z historycznego punktu widzenia.

Warto tu sie troche popocic i stracic sporo czasu, ale potem efekt koncowy bedzie niewspolmiernie lepszy od jakiejs tandetnej imitacji tej techniki na jakichs krosnach czy innych tego typu "urzadzeniach".

Zwroc tylko uwage na kilka rzeczy:
- kolejnosc zakladania tych "petelek" z parami want na maszt u marsa (z reguly pierwsza para jest po stronie portside (lewej burty) a pozostale ida naprzemiennie.
-utrzymywanie odpowiedniego naprezenia wantow, nie za duzego aby nie wykrzywic masztu, ale i nie za malego zeby wanty nie zwisaly luzno lub potem nie schodzily sie lukowato ku srodkowi po zawiazaniu na nich wyblinek.
- staraj sie zachowac mniej wiecej jednolite odleglosci miedzy oboma jufersami - dolnym i gornym podczas wiazania want przy polkach talrepowych. Odleglosc ta powinna byc taka, ze miedzy tymi jufersami powinny sie zmiescic dwa do trzech jufersow tej samej srednicy.
- czesto najbardziej przednie wanty, tak od fokmasztu, jak grotmasztu oraz bezanmasztu, byly okrecane cienszymi linkami - tzw. serving (dla ochrony tych wantow przed strzepieniem ich przez krawedz zagla czy inne liny). Warto byloby wykonac ten serving na lince (przyszlej wancie) przed zamontowaniem jej na maszcie (jesli takowy byl na oryginalnej jednostce).
- wiazanie wyblinek na wantach powinno sie zrobic juz po zamontowaniu wszystkich wantow na danym maszcie i powinno ono byc wykonane za pomoca specjalnego wezla, tzw. clove hitch (niestety, nie znam jego polskiej nazwy). To raczej wyblinki powinny byc lekko luznawe miedzy wantami, a same wanty dosc sztywne - zerknij na rozne zdjecia tych detali na internecie, jak to jest u pelnowymiarowych zaglowcow.
Awatar użytkownika
Tomek Aleksinski
Posty: 410
Rejestracja: 04 gru 2010, 21:55

Odp:Wodnik50, pytania

Post autor: Tomek Aleksinski »

Przed rozpoczeciem procesu montowania olinowania, goraco polecam wnikliwe przestudiowanie odpowiednich zdjec na internecie z budowy modelu HMS "Victory" przez japonskiego modelarza Kazunobu Shirai.
Znajdziesz tam wiele odpowiedzi na nekajace Cie pytania!
W google po prostu wypisz nazwisko tego goscia i dostaniesz link do jego strony.
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

Odp:Wodnik50, pytania

Post autor: RomekS »

Sliczne dzieki,
Ten opis przyda sie napewno nie tylko mnie.

Jednak Brać Modelarska,
jest niezawodna :) :) :)

To mnie podbudowalo i postaram sie zrobic te liny
jak najlepiej potrafie.

(niestety potrafie na razie niewiele....)

Świąteczne pozdrowienia
dla Wszystkich Forumowiczów.

:) :) :)
Awatar użytkownika
Marecki
Posty: 377
Rejestracja: 04 gru 2010, 21:55

Odp:Wodnik50, pytania

Post autor: Marecki »

Tomek Aleksinski napisał:
- kolejnosc zakladania tych "petelek" z parami want na maszt u marsa (z reguly pierwsza para jest po stronie portside (lewej burty) a pozostale ida naprzemiennie.



Tomku !

Rysunek z książki Rigging Period Ship Models (patrz wyżej)
pokazuje że najpierw z prawej strony ?!
Pozdrawiam
Marek Kalk
Obrazek Obrazek
Awatar użytkownika
Slawek Kromer
Posty: 919
Rejestracja: 04 gru 2010, 21:55

Odp:Wodnik50, pytania

Post autor: Slawek Kromer »

witam:) :) :)

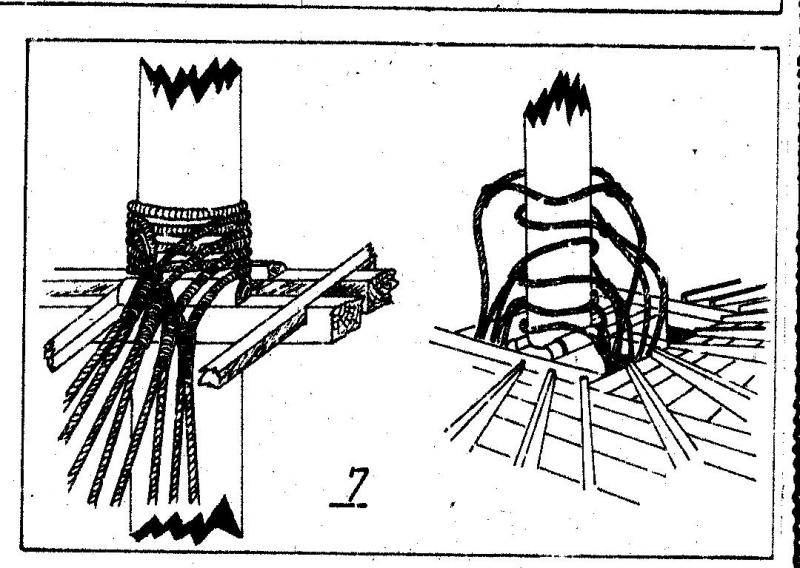

Romku może to Ci się przyda


Obrazek


Obrazek


Obrazek
Awatar użytkownika
Tomek Aleksinski
Posty: 410
Rejestracja: 04 gru 2010, 21:55

Odp:Wodnik50, pytania

Post autor: Tomek Aleksinski »

Marecki napisał:
Tomek Aleksinski napisał:
- kolejnosc zakladania tych "petelek" z parami want na maszt u marsa (z reguly pierwsza para jest po stronie portside (lewej burty) a pozostale ida naprzemiennie.



Tomku !

Rysunek z książki Rigging Period Ship Models (patrz wyżej)
pokazuje że najpierw z prawej strony ?!


Dlatego napisalem "z reguly", a wiadomo, bywaly rozne wyjatki od kazdej z regul, nie tylko jesli chodzi o wiazanie wantow.
Proponuje zerknac do tak czesto odwolywanego sie przez Was ZuMondfelda - jest tam odpowiednia ilustracja.

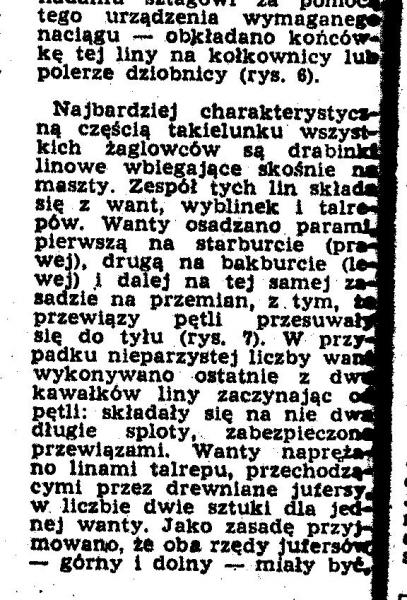

Jest bardzo prawdopodobnym ze na fregacie Melampus (opisanej w ksiazce pana Peterssona) wanty montowano poczynajac od burty starboard (prawej), zreszta skan zamieszczony przez innego z kolegow (polski tekst) tez pisze, ze zaczynano od starboard.

Moim zdaniem, nie powinni nigdzie pisac takich rzeczy, jak by to byla jakasz sztywna regula - jedno zrodlo podaje ze zaczynano od burty prawej, a inne, ze od lewej, podczas gdy w rzeczywistosci, bywalo roznie.

Trzebaby sie najpierw upewnic (studiujac plany Wodnika), czy w przypadku tej konkretnej jednostki bylo to od burty prawej czy lewej i tak postepowac na modelu.

Wiem, ze np. w przypadku Victory, bylo to od burty lewej (portside).
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

Odp:Wodnik50

Post autor: RomekS »

Dyskusja zawsze jest budujaca...
Szczerze mowiac zaczalem chyba od prawej burty.

Jak sie robi zgodnie z zasadani Sztuki
to i jest latwiej i milej dla oka.

Mimo przedswiatecznych prac znalazlem troche czasu i
zalozylem petelki na grota.
Warto czasami zapytac i zastosowac sie do porad.
Wanty grota mimo, ze jest ich 7
sa uporzadkowane.

Foka
zostawie
zeby mi przypominal co zrobilem zle..

:) :)

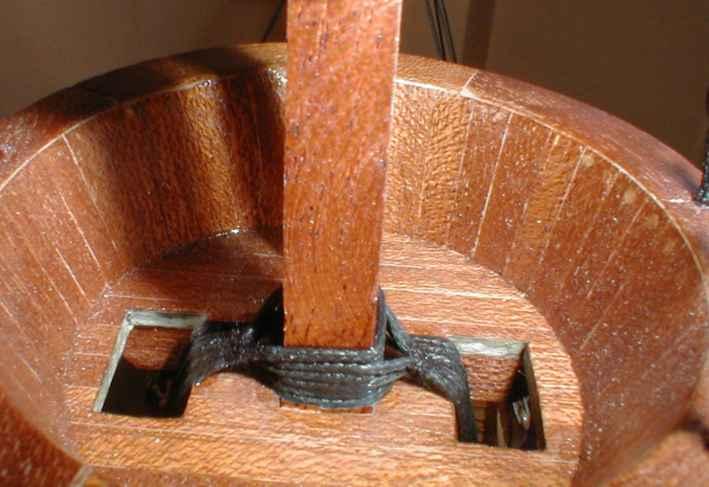

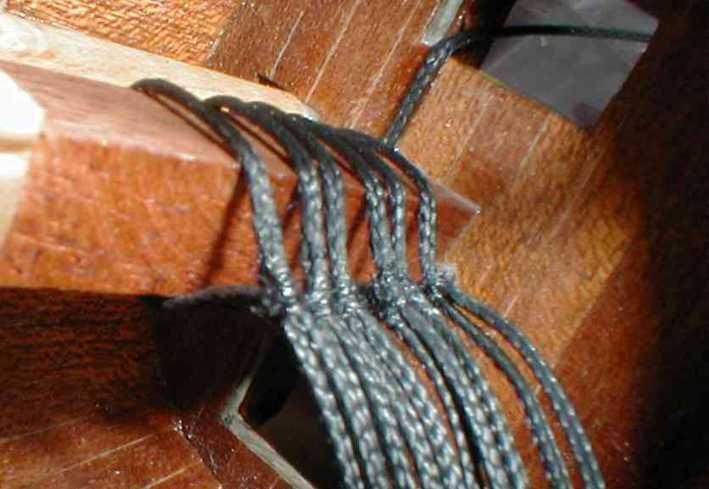

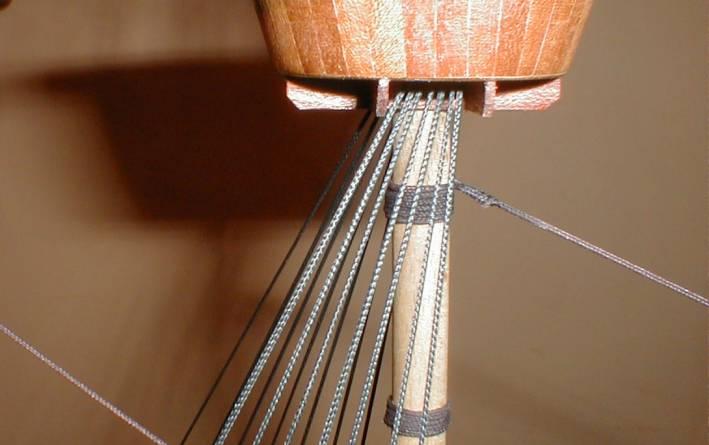

Fotki grotmasztu
Obrazek

Obrazek

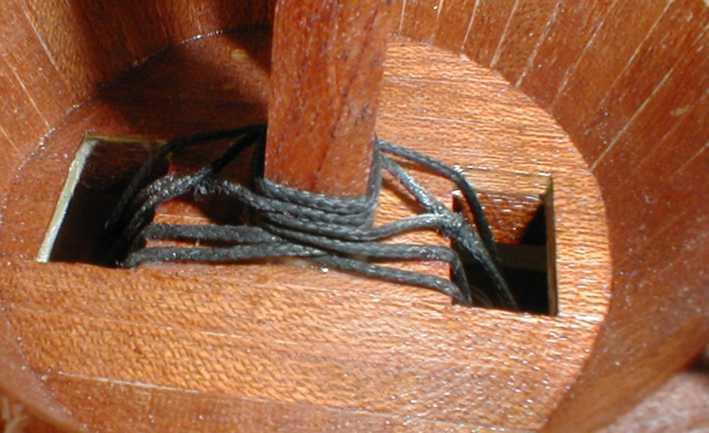

na fotce ponizej
jest bocianie gniazdo fokmasztu.
To akurat
najpierw zrobilem ....
a potem pytalem...
No i wyszlo tak..


Obrazek
Awatar użytkownika
Slawek Kromer
Posty: 919
Rejestracja: 04 gru 2010, 21:55

Odp:Wodnik50

Post autor: Slawek Kromer »

witam

Romku brakuje pod wantami tak zwanych ćwierć wałków ,które miały za zadanie łagodnego przejścia want

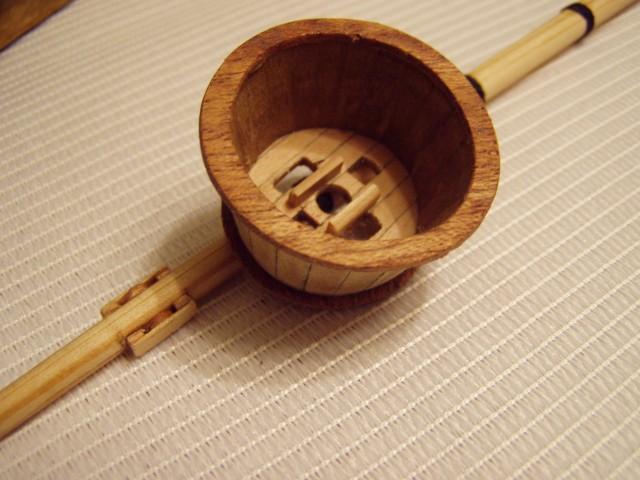

widać to w bocianim od Santa Mari


Obrazek

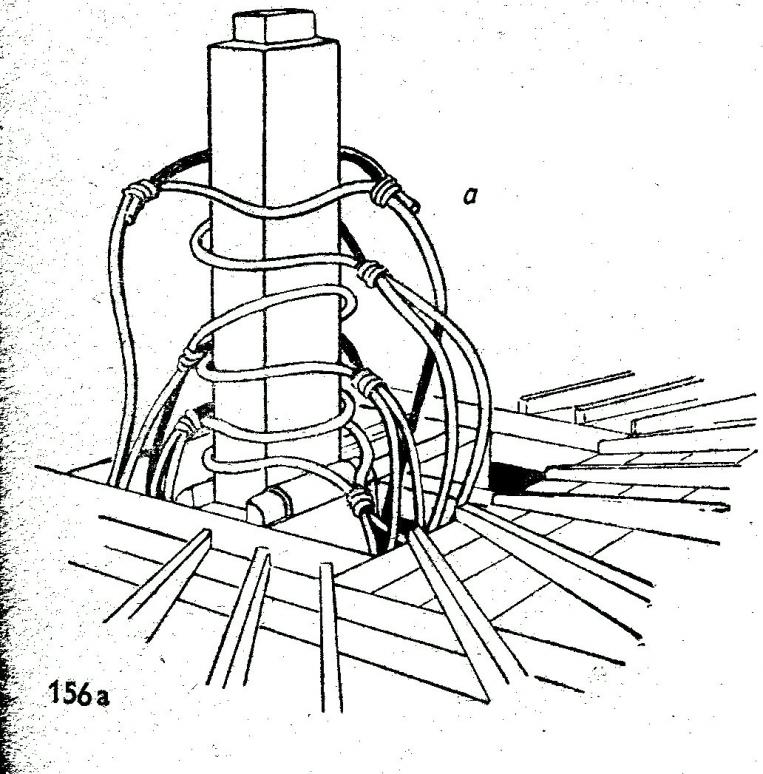

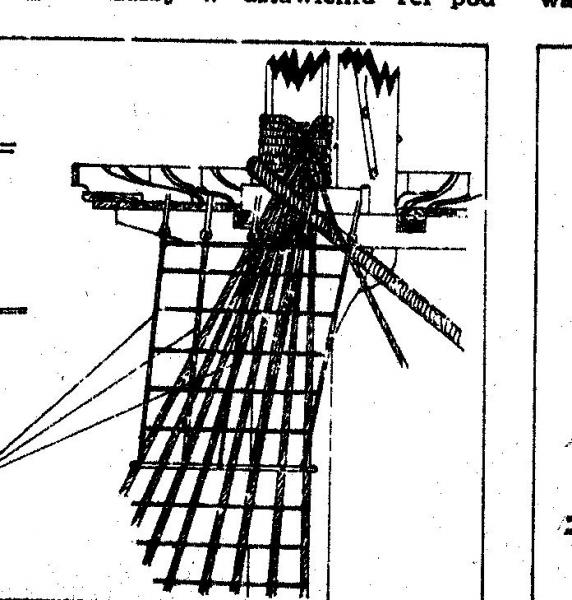

a tak na rysunku




Obrazek
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

Odp:Wodnik50

Post autor: RomekS »

No coz :S :S
Slawku...
Nie mam trzeciego bocianiego gniazda
gedzie moglbym zrobic wanty dokladnie....
Cwiercwalka tez juz nie podloze (a jest to banalnie proste ....)
bo cyjanoglut juz sie zadomowil...

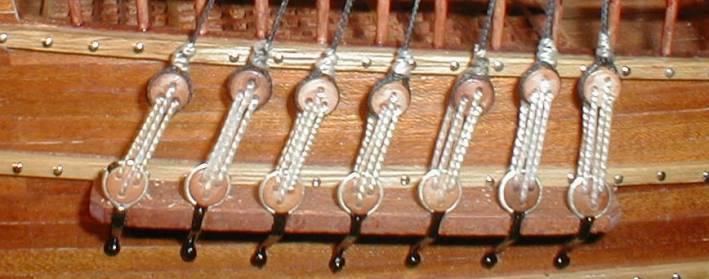

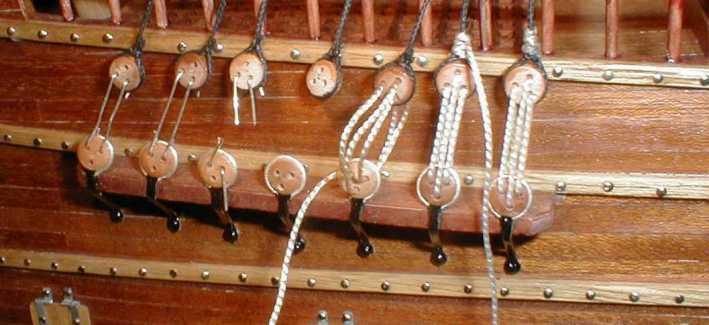

Na razie naciagnalem wanty wykorzystujac druciki
jest to latwiejsze niz wiazanie talrepow na wantach
(tak do tej pory robilem)

Teraz musze tylko przeciagnac bezowa linke przez jufersy....

Obrazek
Awatar użytkownika
RomekS
Posty: 3205
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

Odp:Wodnik50

Post autor: RomekS »

A co tam...


Obrazek



Obrazek



Obrazek
