Witam ponownie,
Nadszedł czas na maszty.
Na statkach floty Kolumba, które wcześniej budowałem, maszty miały prostą, najczęściej jednoczęściową konstrukcję. W kolejnych wiekach maszty stawały się coraz wyższe, wielopiętrowe, a ich konstrukcja uległa znacznej komplikacji. Na "

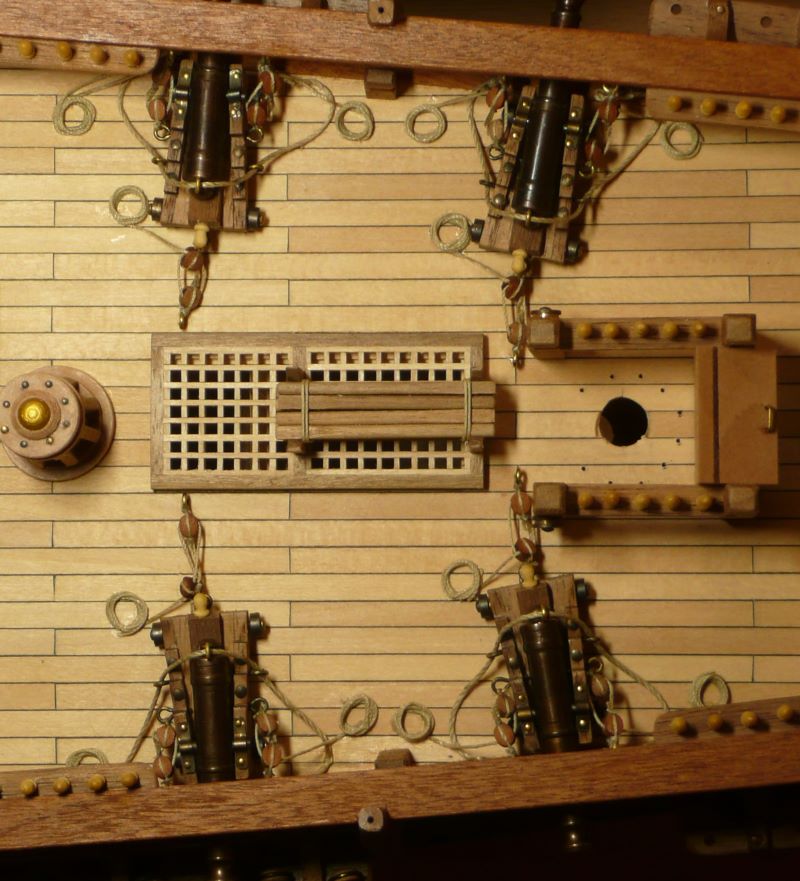

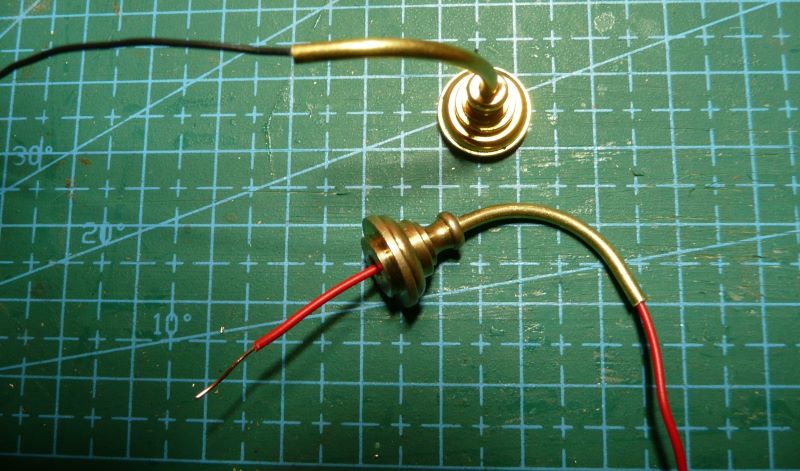

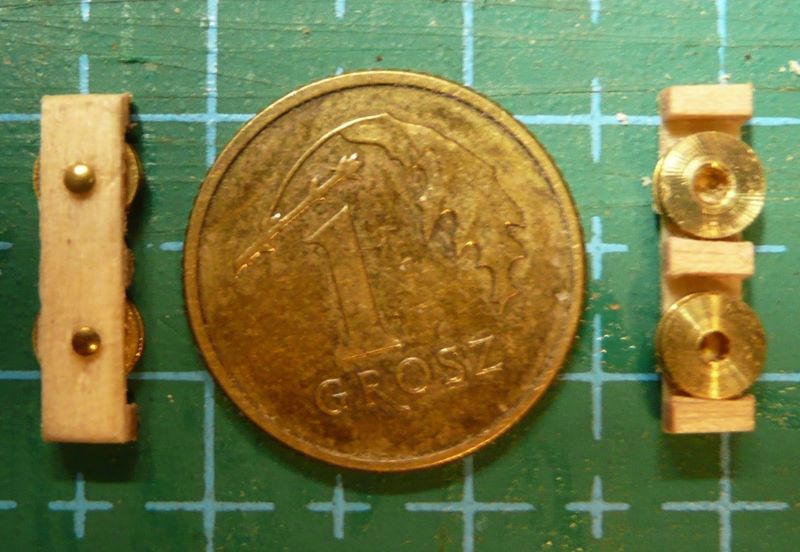

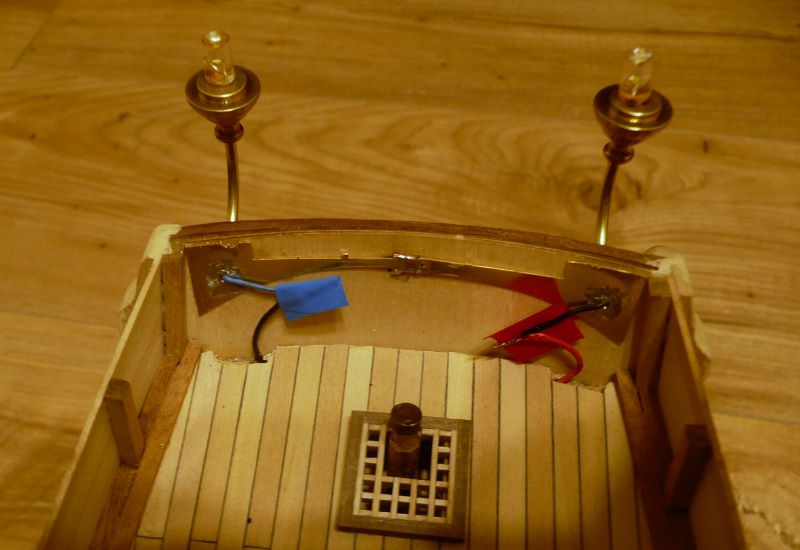

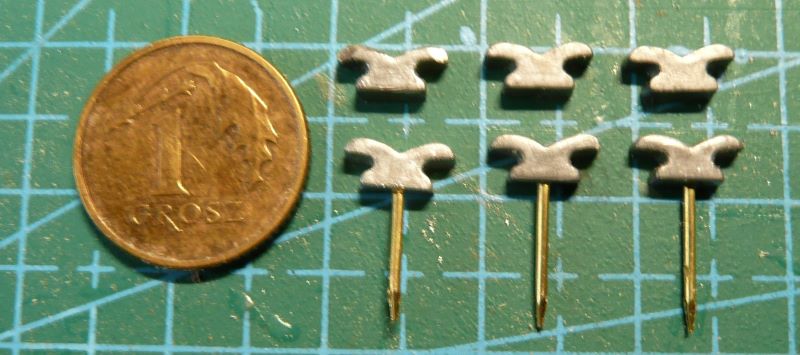

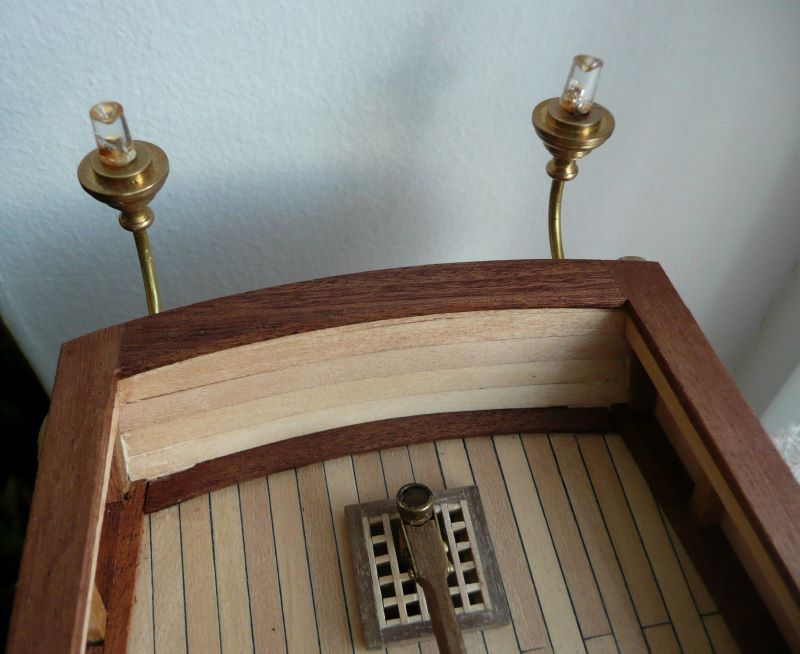

Bounty" występują trzy maszty, a każdy ma trzy piętra (kolumnę, stengę i bramstengę). Technologię budowy masztów opisał na Kodze kolega Karrex
https://www.koga.net.pl/grupy/viewdiscu ... groupid=70
Przed przystąpieniem do budowy masztów, Wolfram zu Mondfeld (
Historic Ship Models) zaleca sprawdzenie wymiarów poszczególnych części masztów podanych w planie budowy z obowiązującymi zasadami. W tym celu podaje tabele zawierające proporcje pomiędzy elementami masztów. Jako przykład przedstawię obliczanie długości L i średnicy D dla kolumny i stengi grotmasztu. Podstawą do obliczeń jest szerokość kadłuba na śródkręciu, która dla modelu Bounty wynosi B = 15 cm.
- dla kolumny grotmasztu otrzymujemy:
L = 2,330B = 34,9cm; D(deck) = 0,027L = 0,98cm; D(top) = 0,66D(deck) = 0,66cm
- dla stengi natomiast:
L = 1,360B = 21,2cm; D(deck) = 0,027L = 0,59cm; D(top) = 0,66D(deck) = 0,40cm
W projekcie
Artesania Latina przyjęto następujące wartości:
- dla kolumny: L = 37,7cm; D(deck) = 1,0cm; D(top) = 0,7cm
- dla stengi: L = 25,4cm; D(deck) = 0,6cm; D(top) = 0,5cm
Jak widać różnice są, ale niewielkie. Wspomniana tabela zawiera proporcje dla żaglowców z różnych krajów i okresów budowy.
Przypadek "Bounty" jest szczególny, ponieważ zachował się archiwalny dokument, który powstał w trakcie przebudowy statku, zawierający pomiary omasztowania (John McKay, Bounty - w serii
Anatomy of the Ship). Jako przykład przytoczę wymiary (długość L i średnicę D) elementów grotmasztu:
kolumna: .... L = 58ft10in (1793cm); ... D = 16in (40,6cm)
stenga: ...... L = 35ft10in (1092cm); ... D = 10&3/4in (27,3cm)
bramstenga: L = 18ft2in (554cm); ...... D = 6in (15,2cm)
Po przeskalowaniu (1:48) otrzymuje się (w cm):
kolumna: .... L = 37,35 (37,7); ... D = 0,846 (1,0)
stenga: ...... L = 22,75 (25,4); ... D = 0,57 (0,6)
bramstenga: L = 11,5 (18,6); ..... D = 0,32 (0,5)
W nawiasie podane zostały wartości odczytane z projektu
Artesania Latina. Jak widać istotne różnice występują tylko w przypadku bramstengi. Podobne obliczenia sprawdzające zostały wykonane dla pozostałych masztów i bukszprytu.
Konstrukcja masztów jest podobna, a różnią się wymiarami elementów.
Kolumna, stenga i bramstenga grotmasztu:

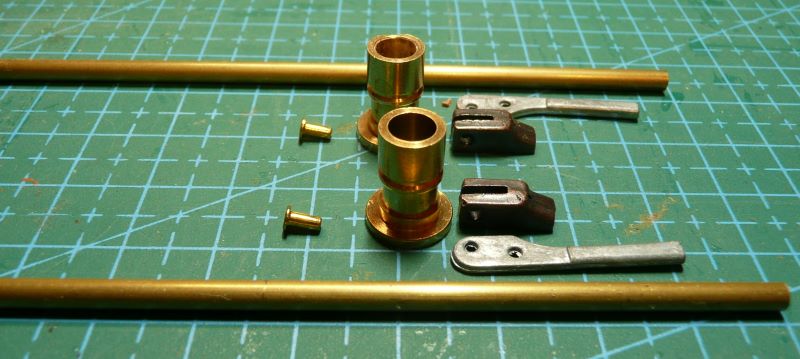

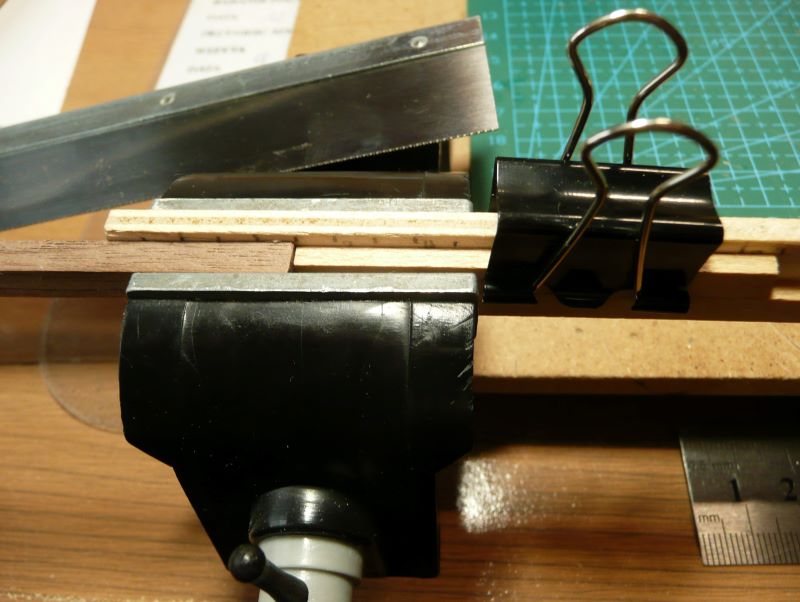

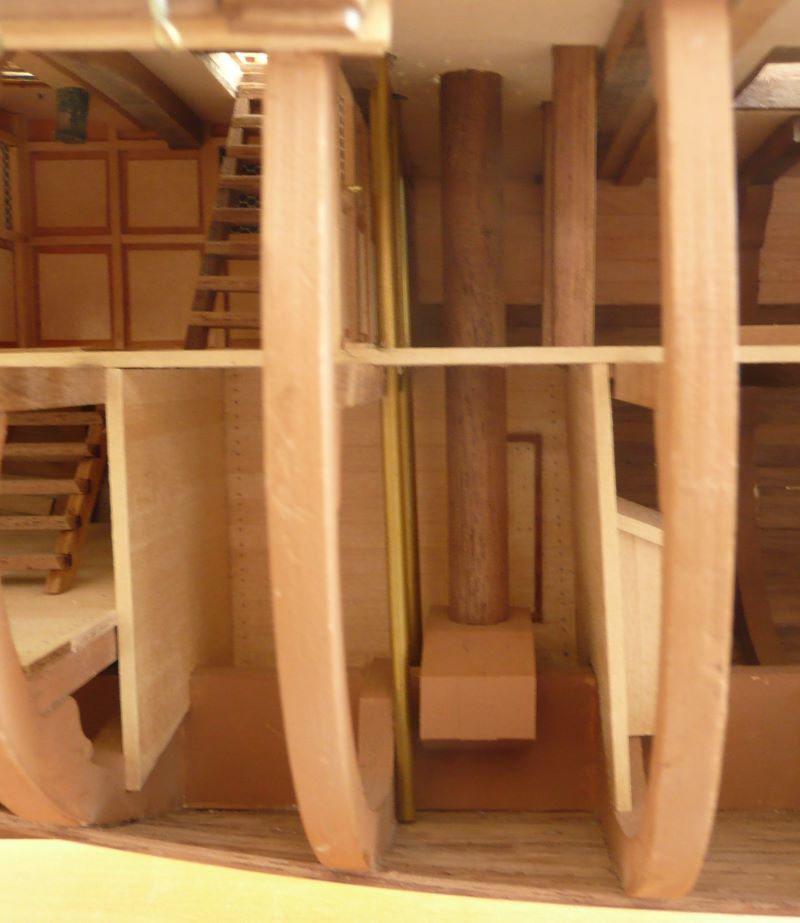

Trochę szczegółów:

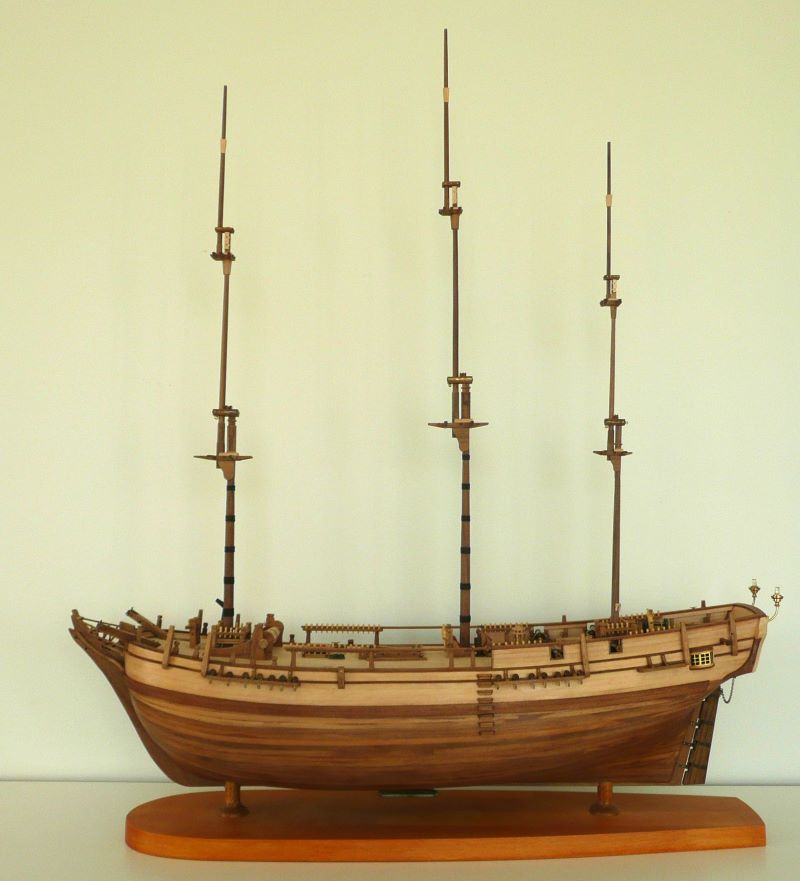

Po złożeniu "na sucho"
Pozdrawiam
