Monitor Bosna 1918r sk.1:50

Relacje z budowy tych jednostek
Awatar użytkownika
ryszardb
Posty: 145
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardb »

Pokład powinien też mieć wznios , w szczególności uniesiony dziób, aby fala dziobowa nie zalewała pokładu przy większej prędkości.

Ryszard
Awatar użytkownika
ryszardw
Posty: 896
Rejestracja: 04 gru 2010, 21:56

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardw »

To wszystko jest jasne .Powiedz do czego służy ta kulka na dziobie .Czy to jakiś sygnalizator .Pozdr,R
Awatar użytkownika
ryszardb
Posty: 145
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardb »

wydaje mi się że może być to boja sygnalizacyjna , taka jak stosuje się np na statkach rybackich do oznaczenia że akurat ciągnie włok. Na statkach handlowych też są podobne oznaczenia np na statku stojącym na kotwicy. Równie dobrze może to być dziobowa lampa sygnalizacyjna . Poszperam po książkach

Ryszard
Awatar użytkownika
ryszardb
Posty: 145
Rejestracja: 12 lip 2011, 11:36
Lokalizacja: {"name":"Polska Gda\u0144sk","desc":"","lat":"","lng":""}

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardb »

Wygląda jednak na to , że to oznaczenie nawigacyjne
Tu znajdziesz trochę zdjęć

https://www.google.com/search?q=old+mon ... 4hi4m8xhCM
Na zdjęciu wygląda jak biała kula z czarnym paskiem, nanizana na maszt i wciągana na maszt.

Pozdrowienia
Ryszard
Awatar użytkownika
ryszardw
Posty: 896
Rejestracja: 04 gru 2010, 21:56

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardw »

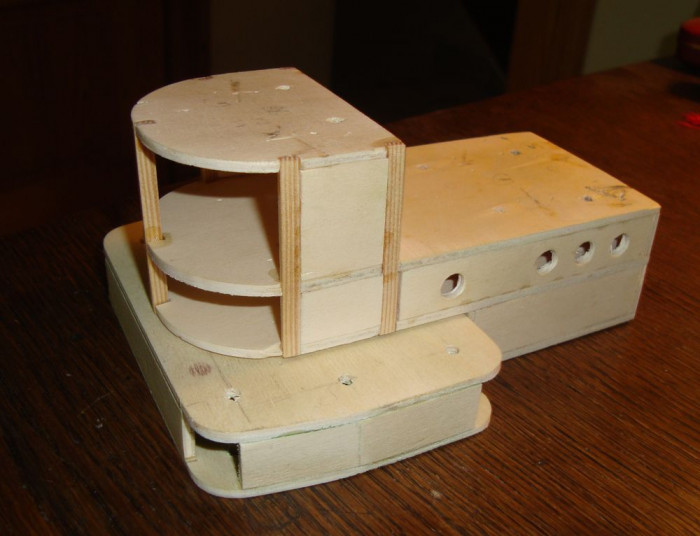

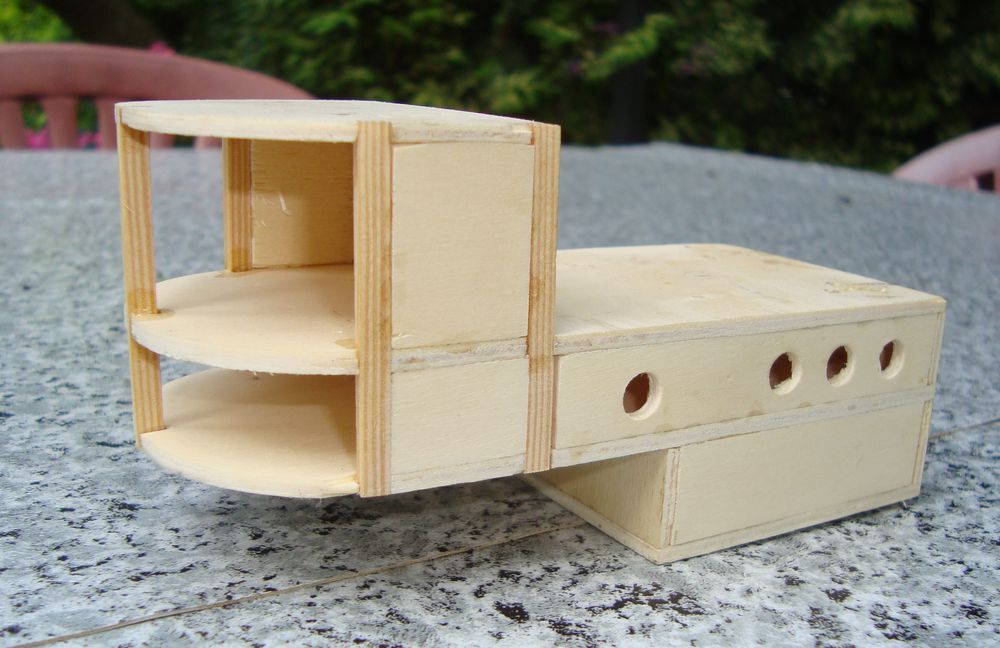

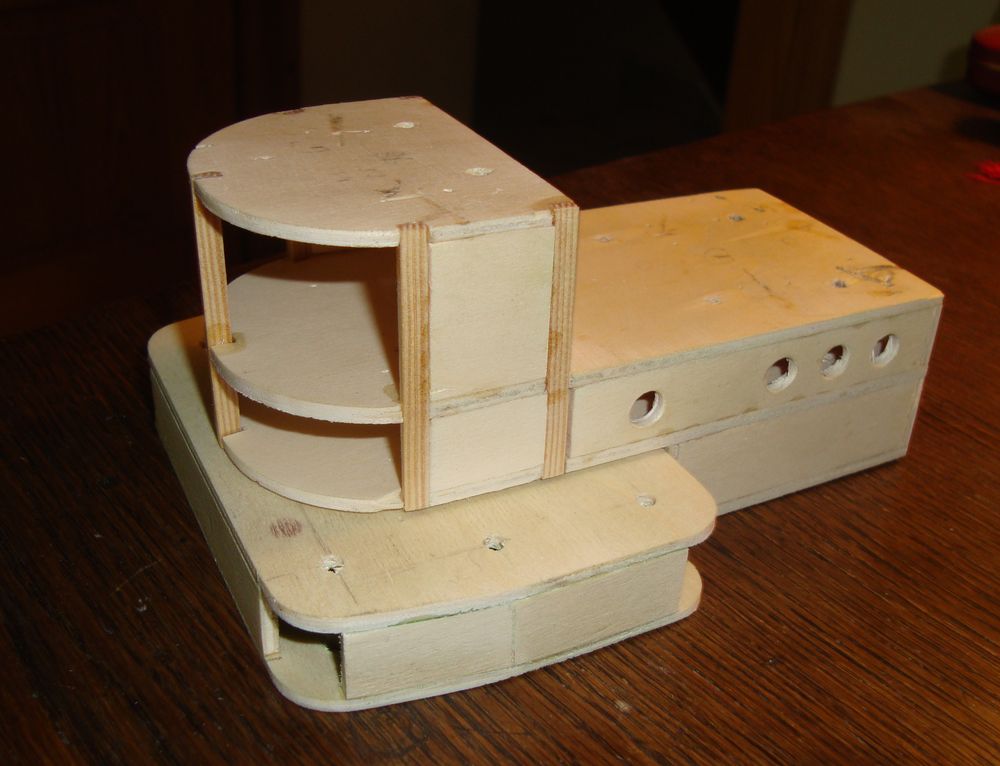

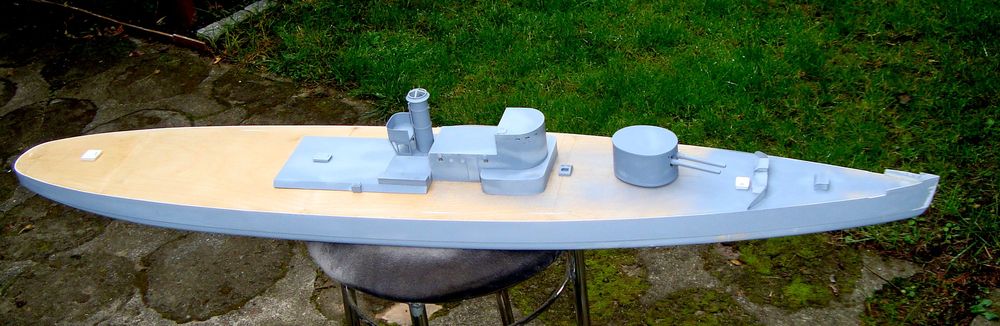

Powoli zabieram się za nadbudówki .Korpus wykonuję z lekkiej sklejki i obklejam PCV .Dzięki temu są mocne i stabilne .Brak dokumentacji daje się we znaki .Gdzieś musi być skoro mam plan generalny .Jak do tego dojść może ktoś ma pomysł .Języków niestety nie znam .Pozdr.R
Załączniki
Awatar użytkownika
ryszardw
Posty: 896
Rejestracja: 04 gru 2010, 21:56

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardw »

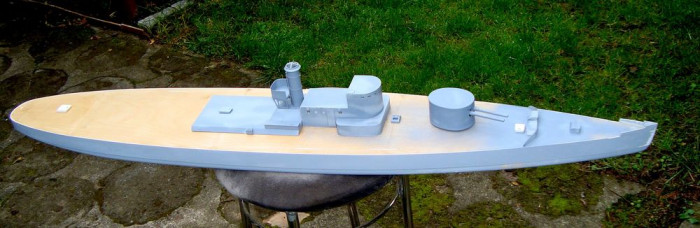

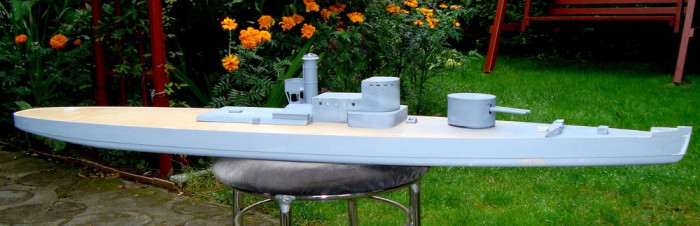

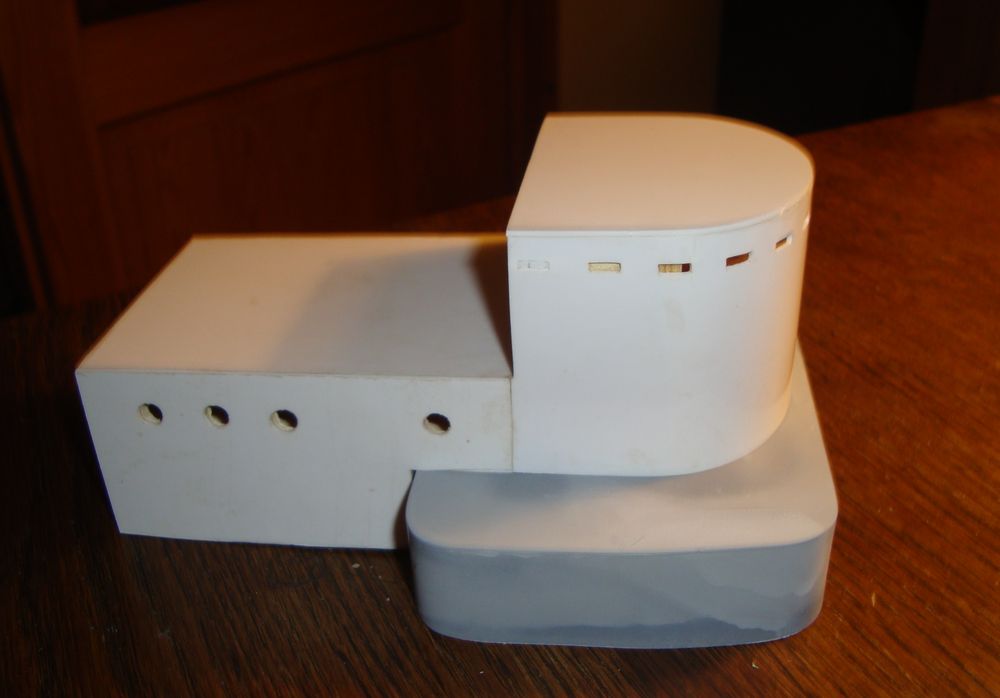

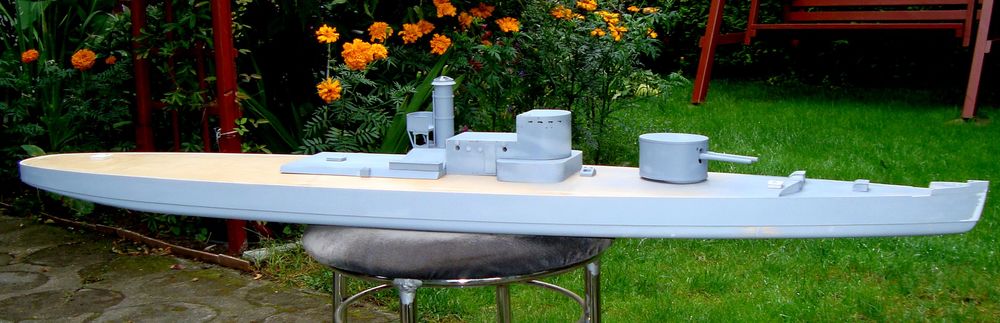

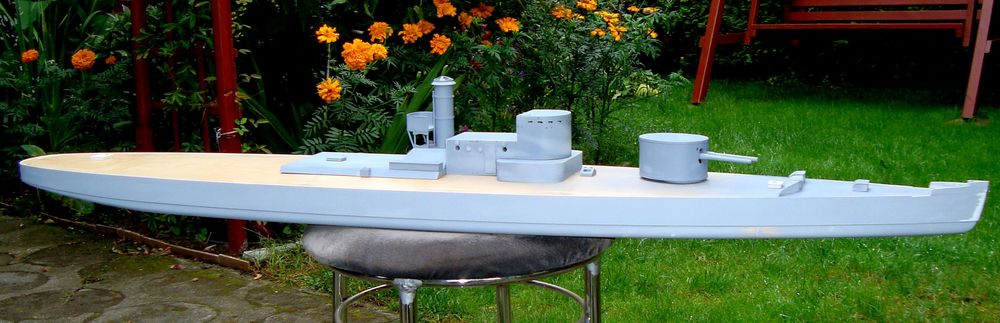

W wolnych chwilach coś tam dłubię .Tak żeby nie wyjść z wprawy i mózg pracował .Przybyło nadbudówek ,mocowane do podkładu na wykałaczki .Tak żeby można je było zdejmować.Pokryte podkładem .Powoli zaczyna robić się ciekawy .Nie jest zbyt skomplikowany i polecam początkującym .Pozdr.R
Załączniki
Awatar użytkownika
ryszardw
Posty: 896
Rejestracja: 04 gru 2010, 21:56

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardw »

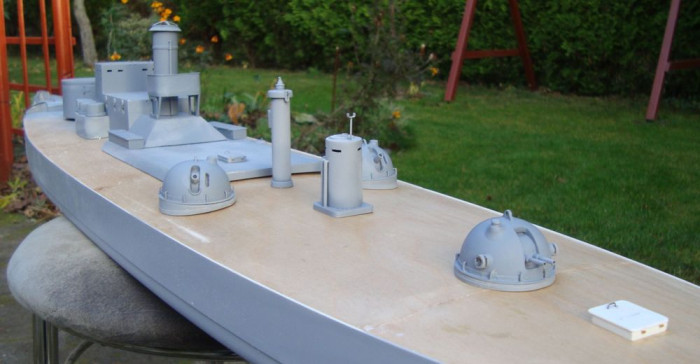

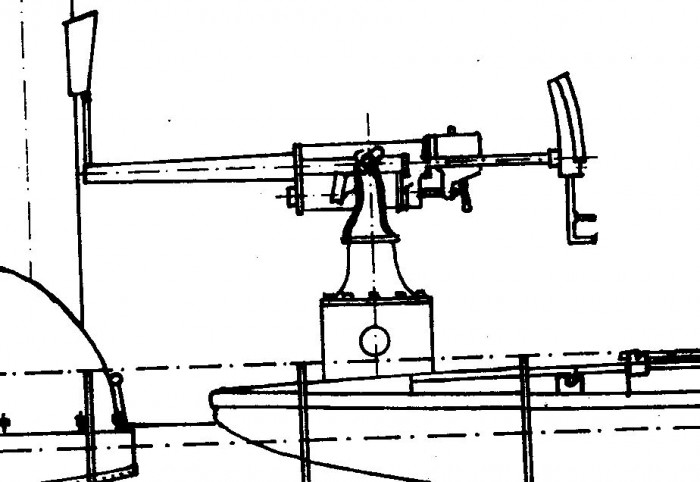

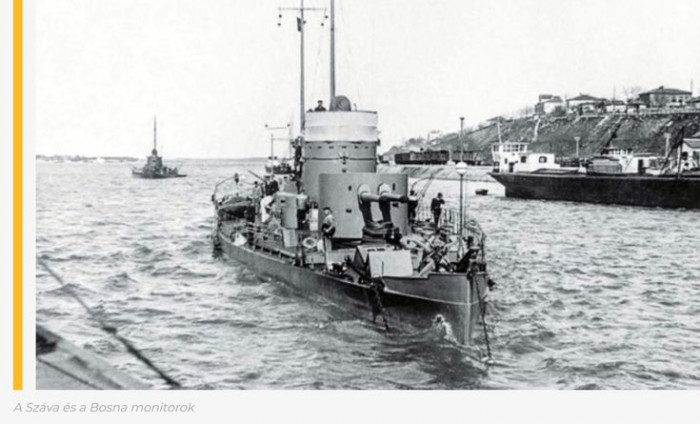

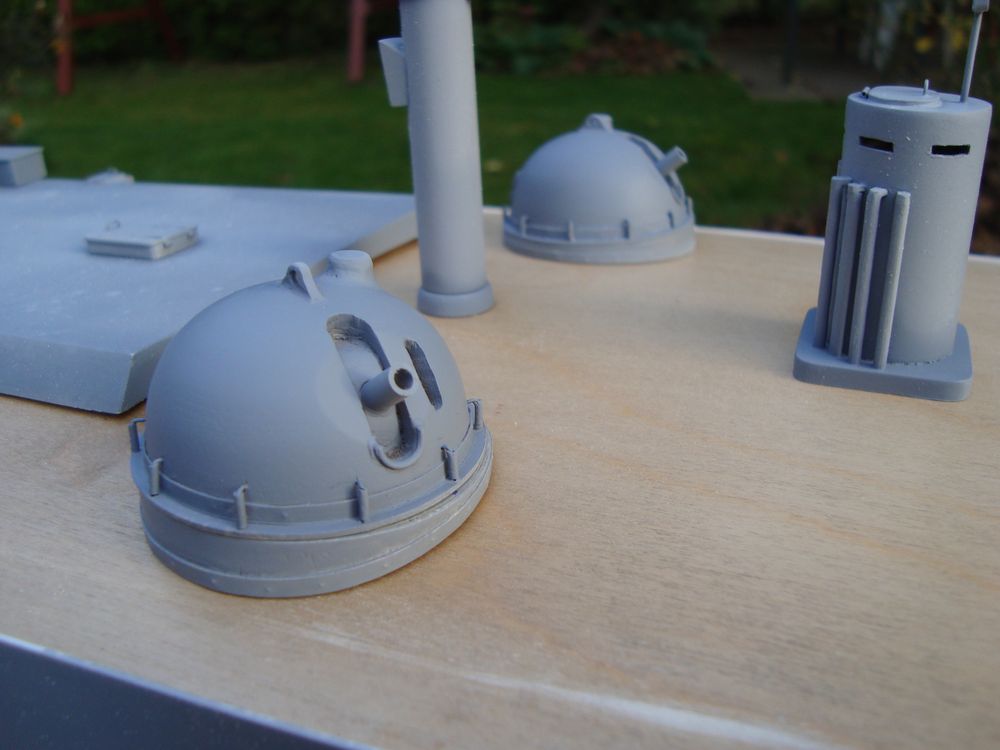

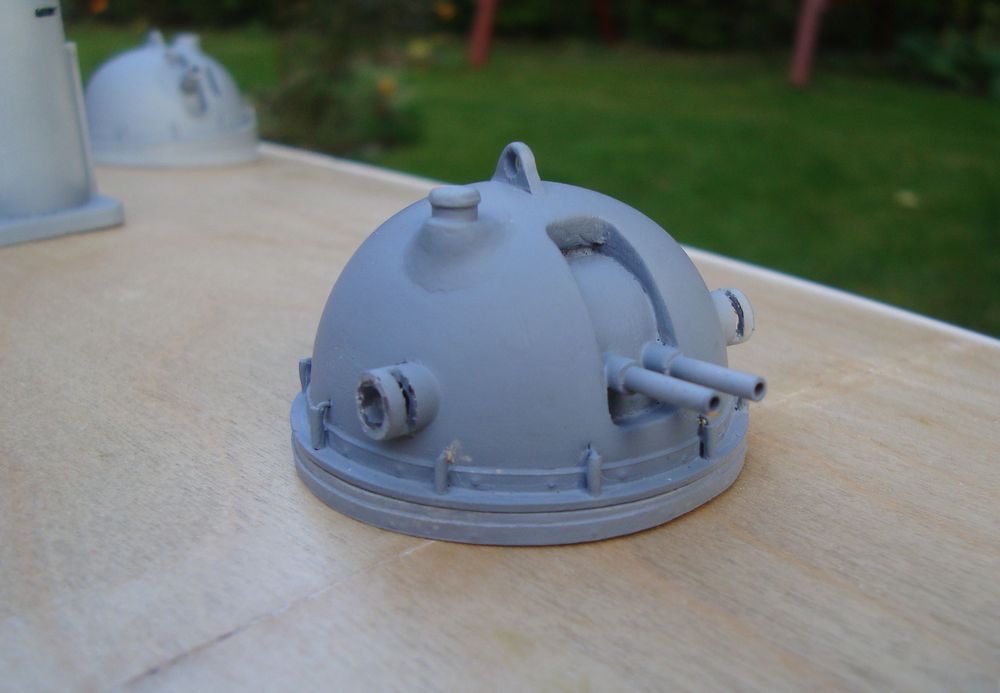

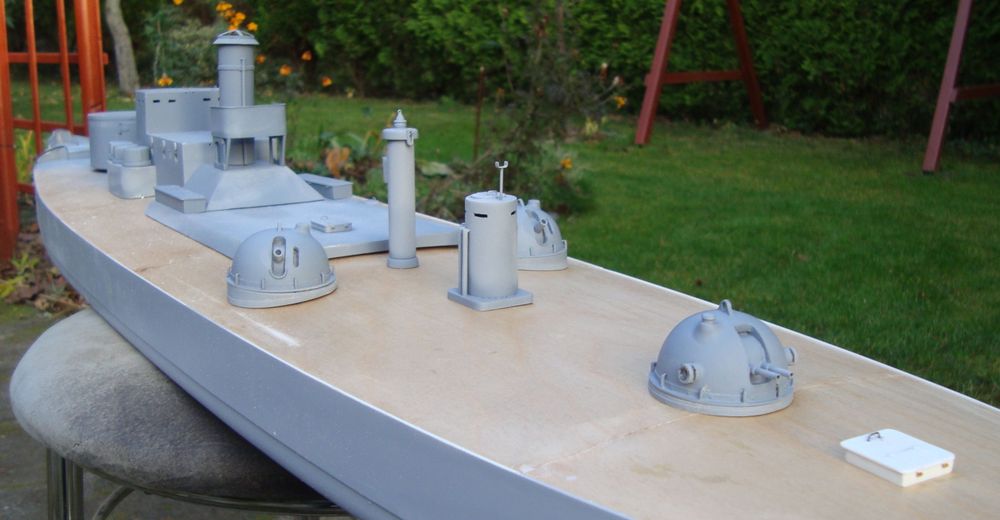

Powoli robię artylerię .Wszystko w podkładzie bo lepiej widoczne wszelkie usterki.Mam problem z armatami p.lot..Może ktoś dysponuje starymi zdjęciami lub rysunkami bo te którymi dysponuję są mało czytelne.Pozdr.R
Załączniki
scan 1.jpg
Awatar użytkownika
ryszardw
Posty: 896
Rejestracja: 04 gru 2010, 21:56

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardw »

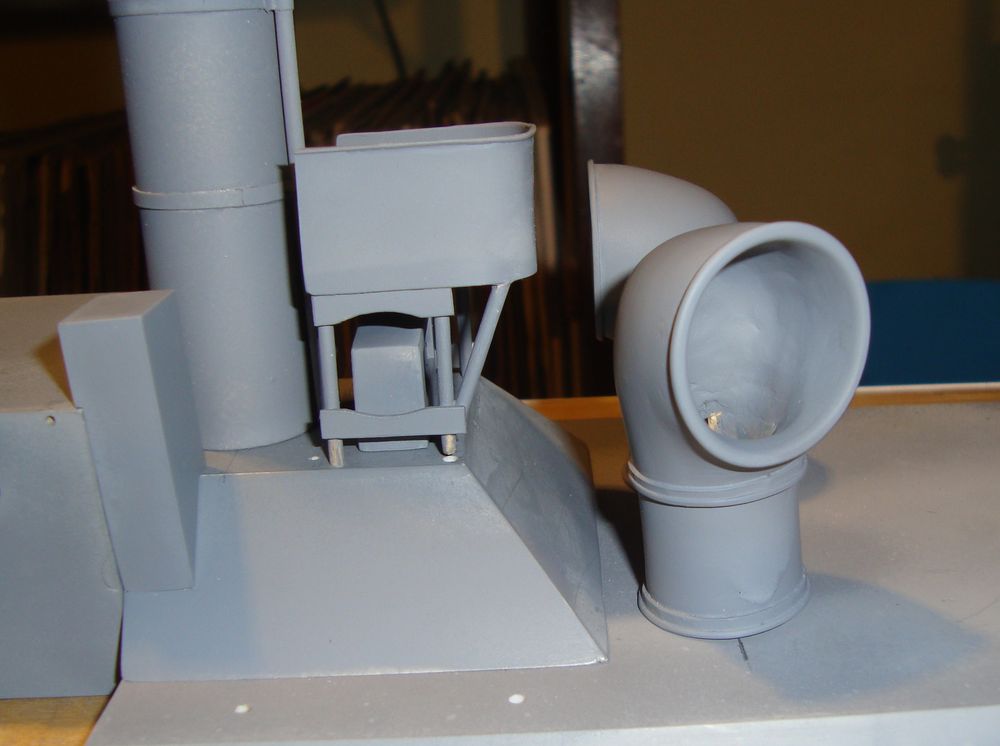

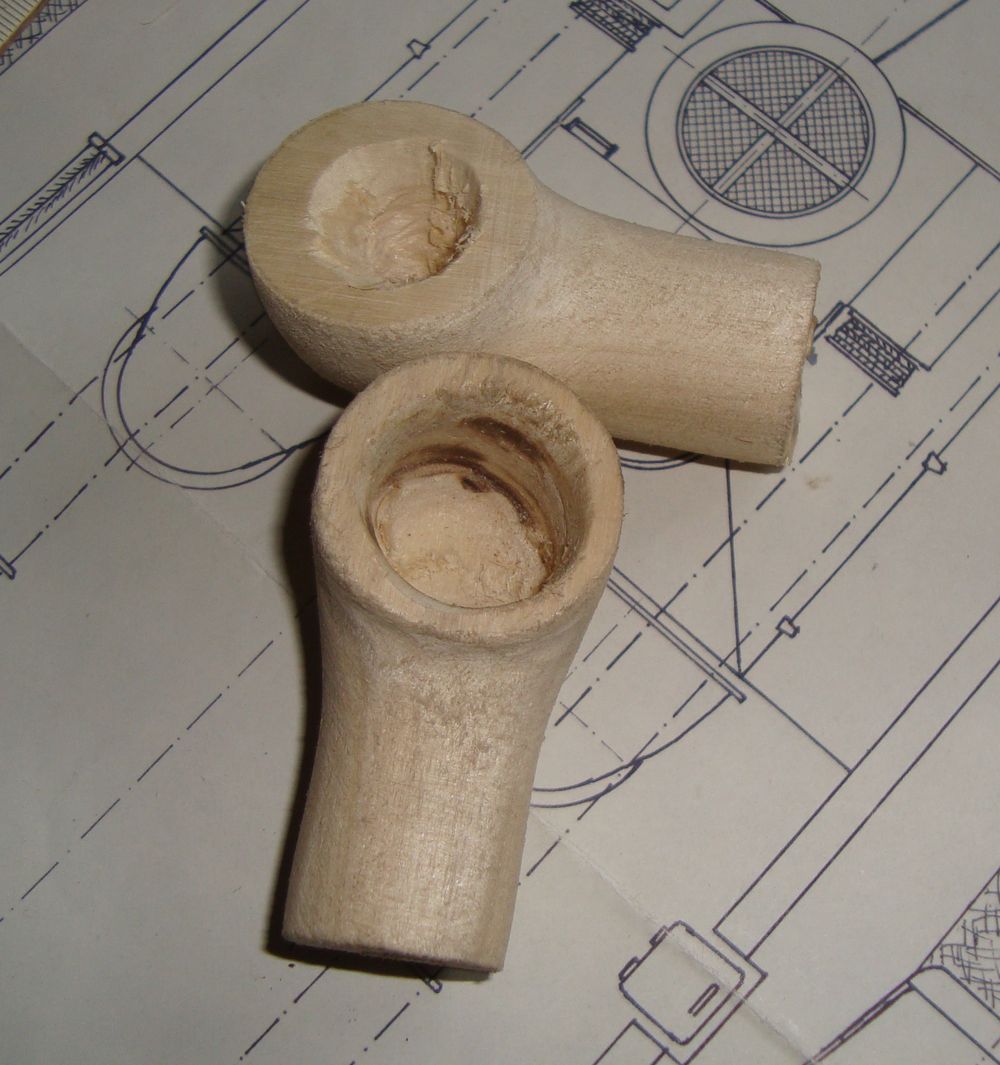

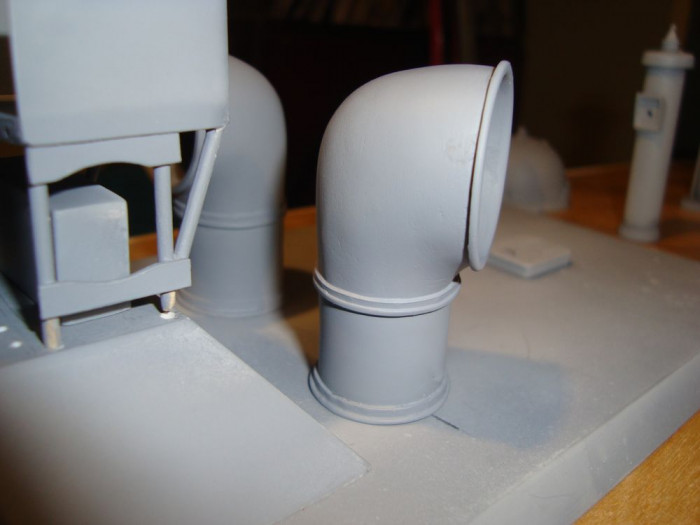

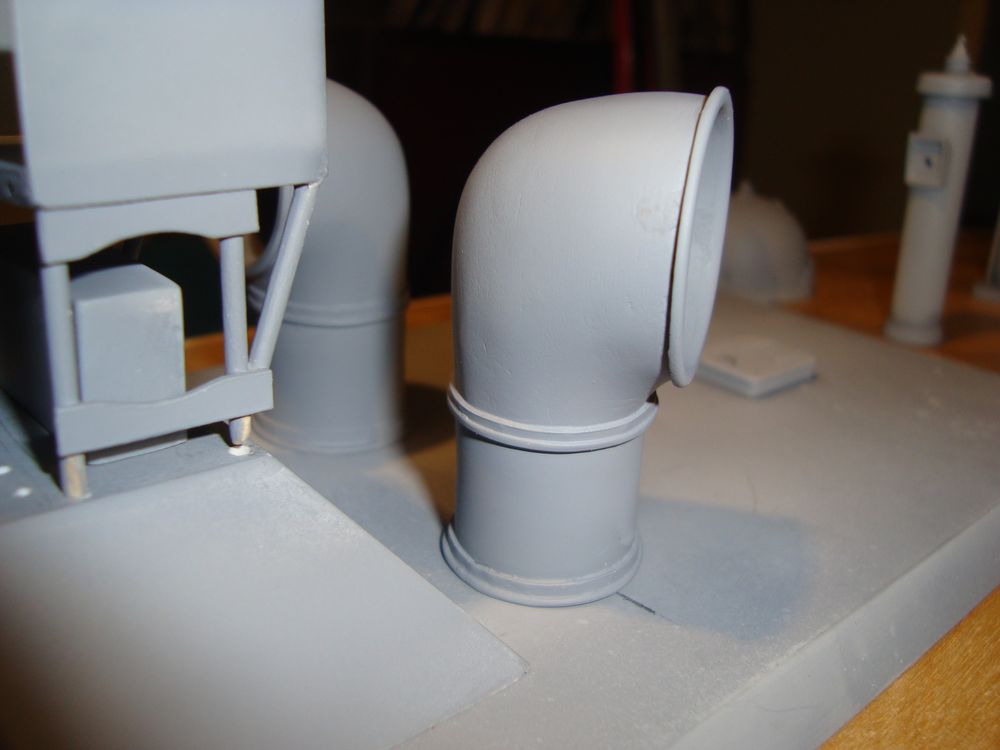

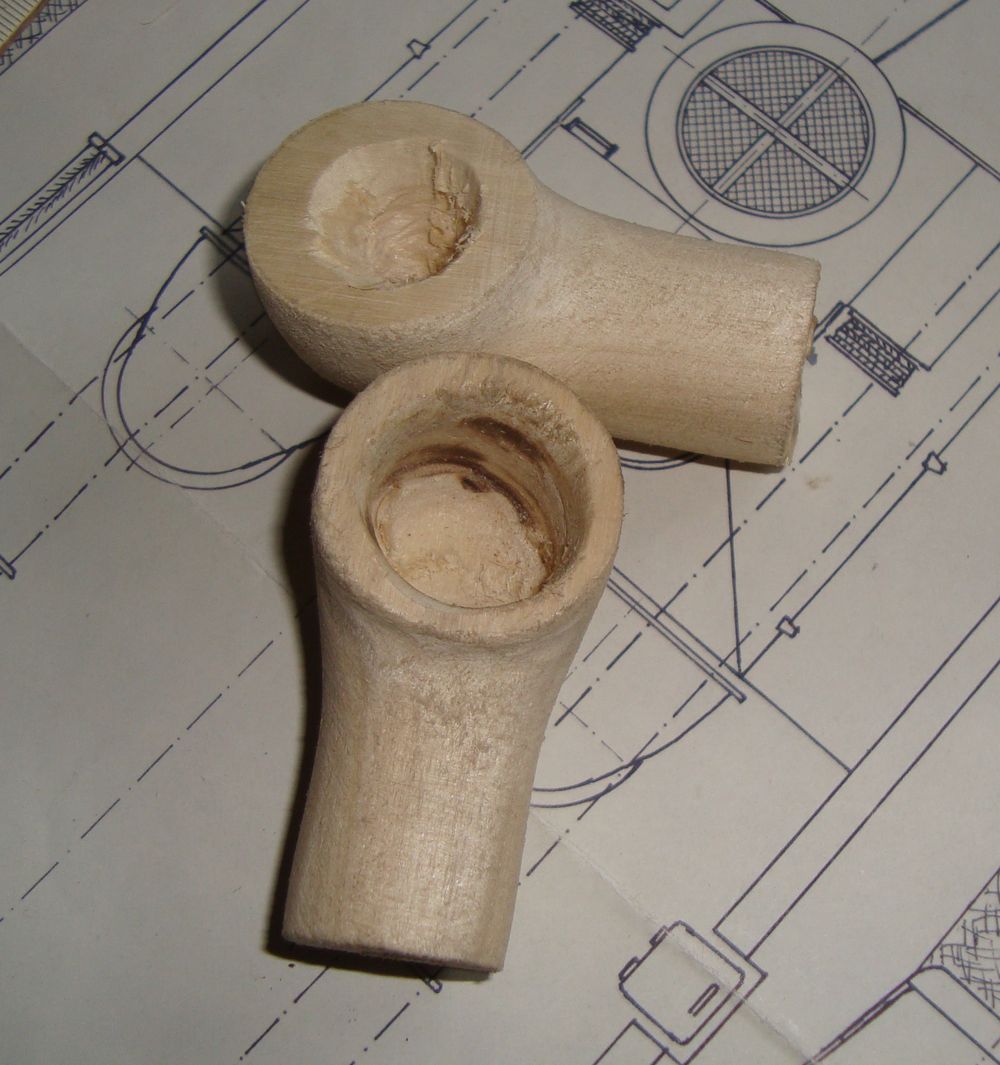

Nawiewniki wykonałem z miękkiego drewna .Korzystałem z dłut i frezów .Wielce upierdliwa robota .Jakoś się udało .Powinienem już malować ale w garażu zimno a w domu niema jak .Pozdr.R
Załączniki
Awatar użytkownika
kagra
Posty: 1095
Rejestracja: 04 gru 2010, 21:56

Re: Monitor Bosna 1918r sk.1:50

Post autor: kagra »

Masz pewną rękę do rzeżbienia.Tak cienkościenny detal wykonany z drewna to rzeczywiście sztuka.
Pozdrawiam.K.
Awatar użytkownika
ryszardw
Posty: 896
Rejestracja: 04 gru 2010, 21:56

Re: Monitor Bosna 1918r sk.1:50

Post autor: ryszardw »

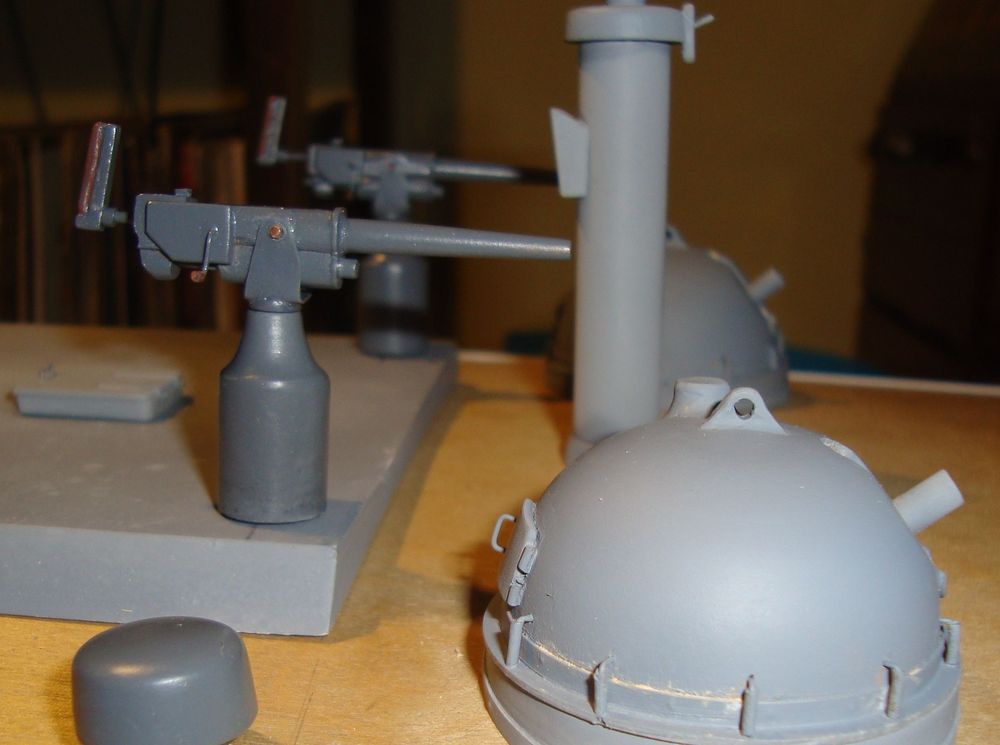

Wykonałem ostatnie armaty .Nie jestem zadowolony .Wyszły jak wyszły .Płaski i nieprecyzyjny rysunek .Przydało by się zdjęcie ale takiego nie znalazłem .Pozdr.R
Załączniki
