Witam

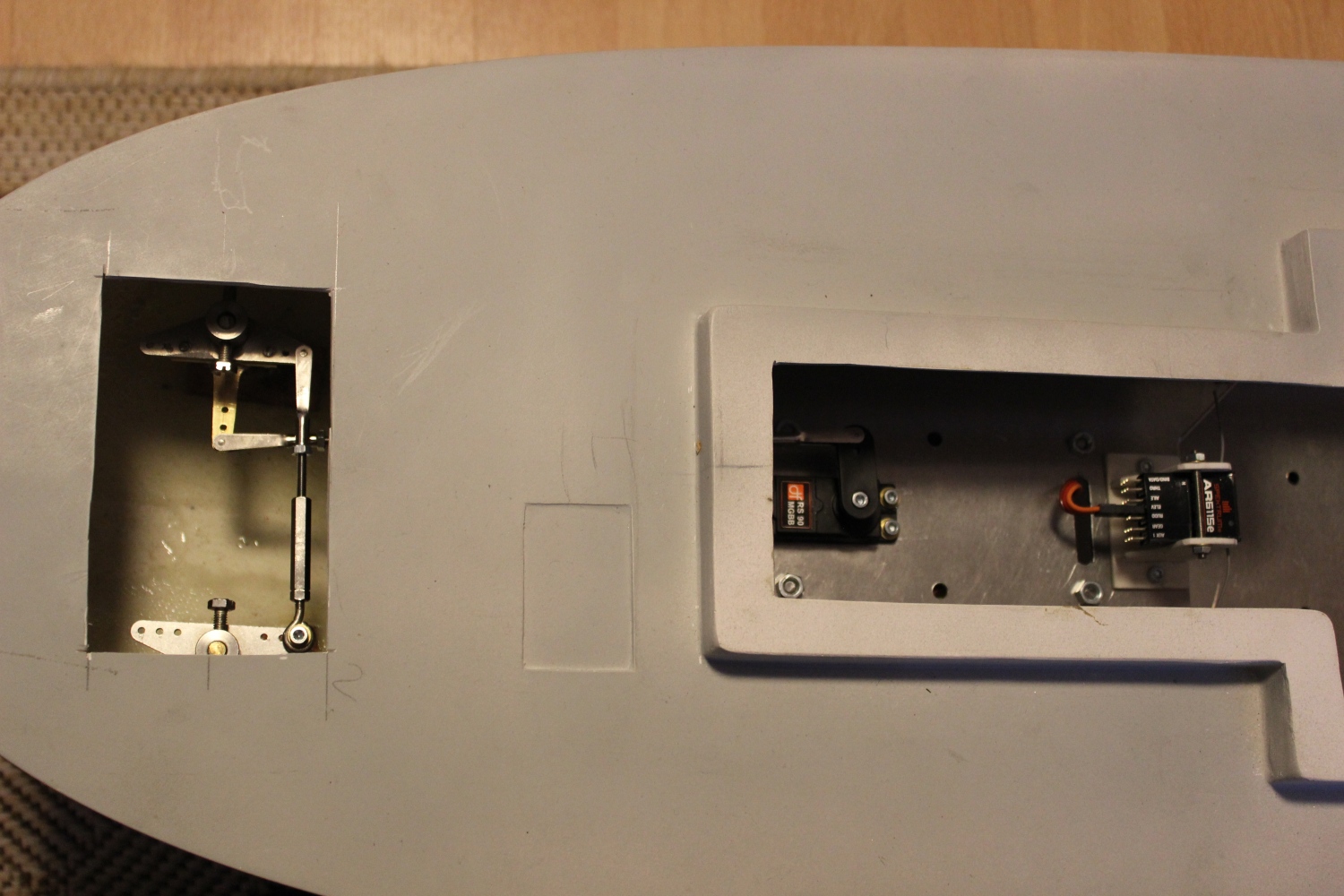

z kadłubem to tak nie do końca jest dopieszczony ale pracuje cały czas nad tym ,
A jeśli idzie o napęd to dzięki rychenko za pochwałę nie było to wcale takie proste a efekt końcowy cieszy moje nie doświadczone oko

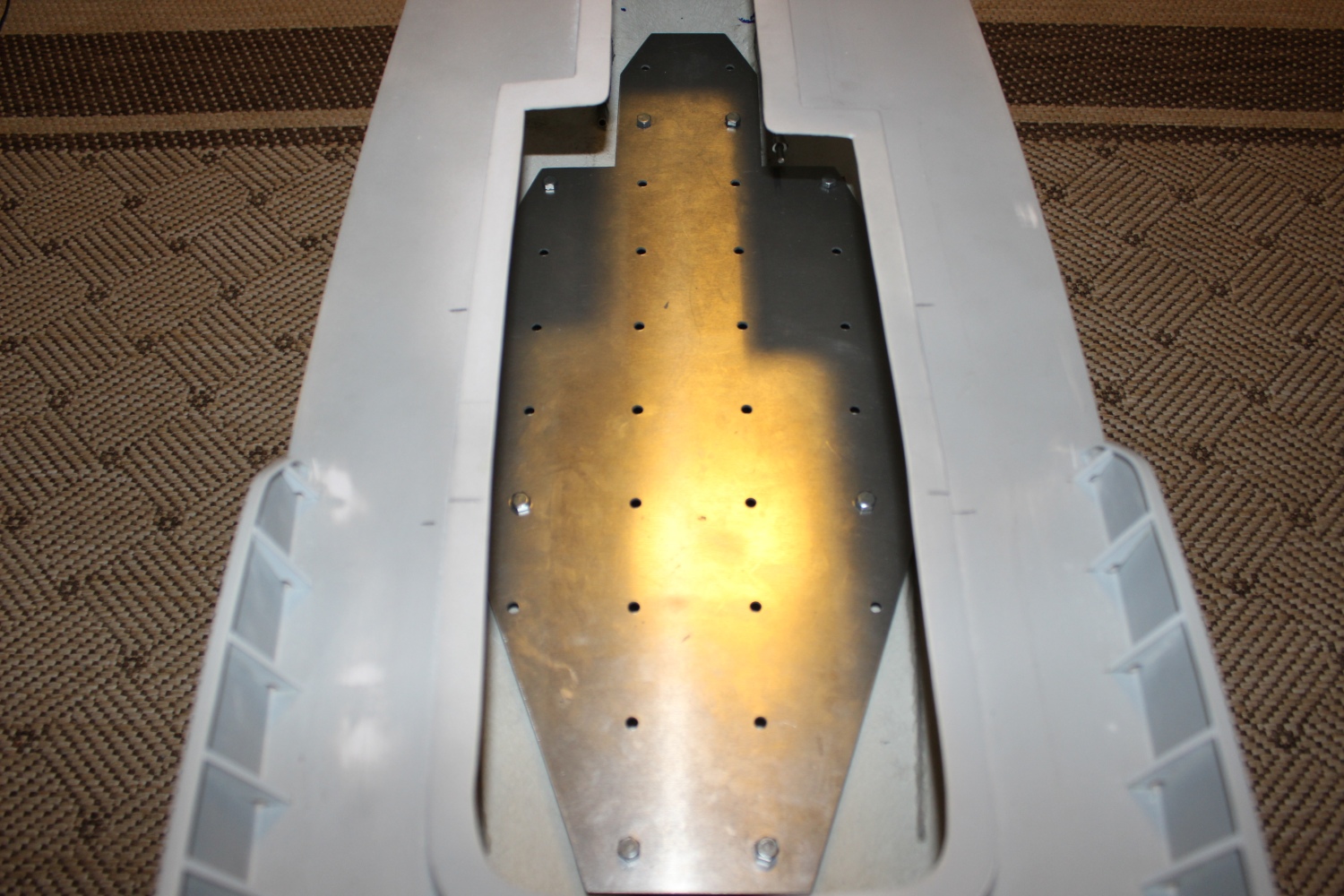

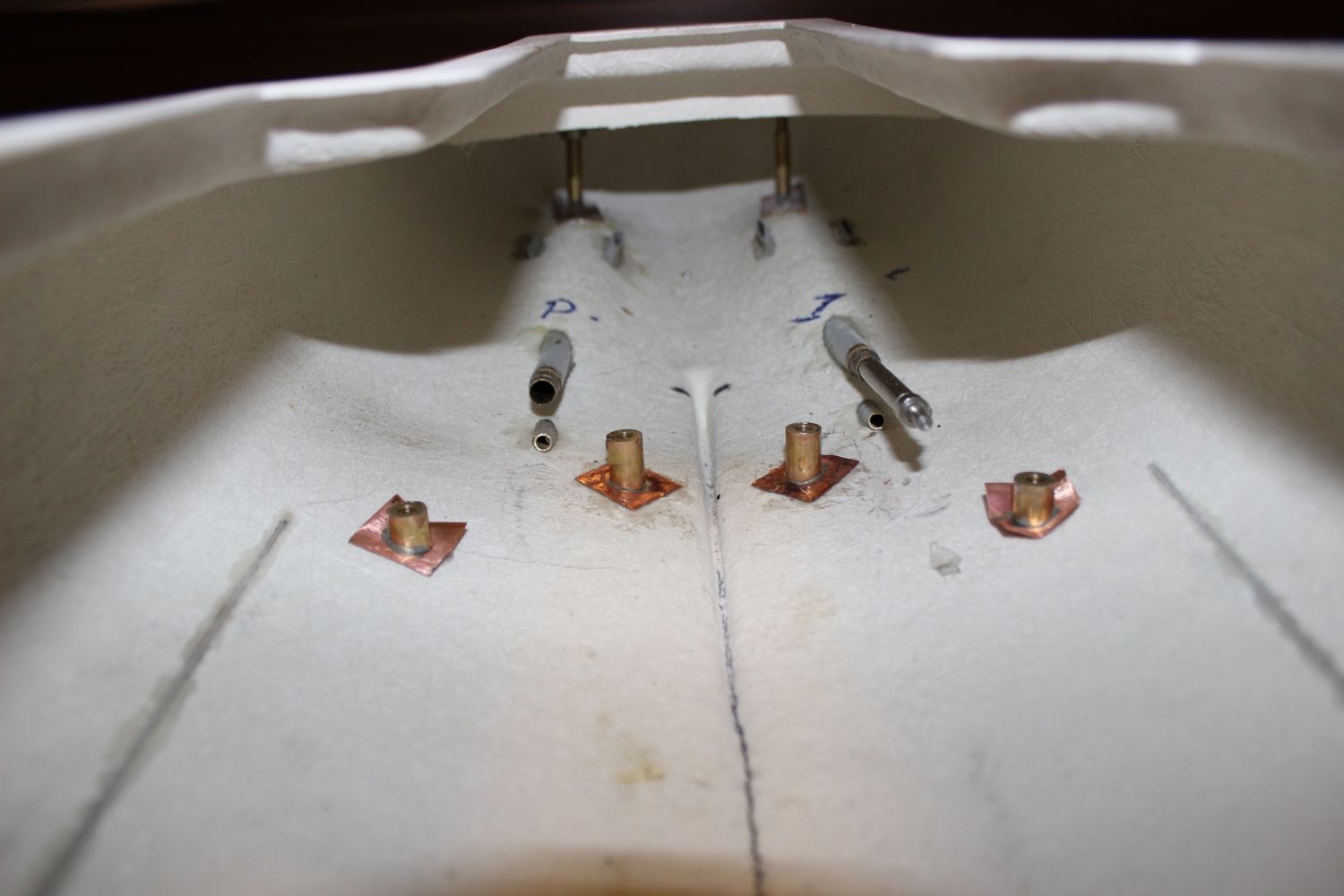

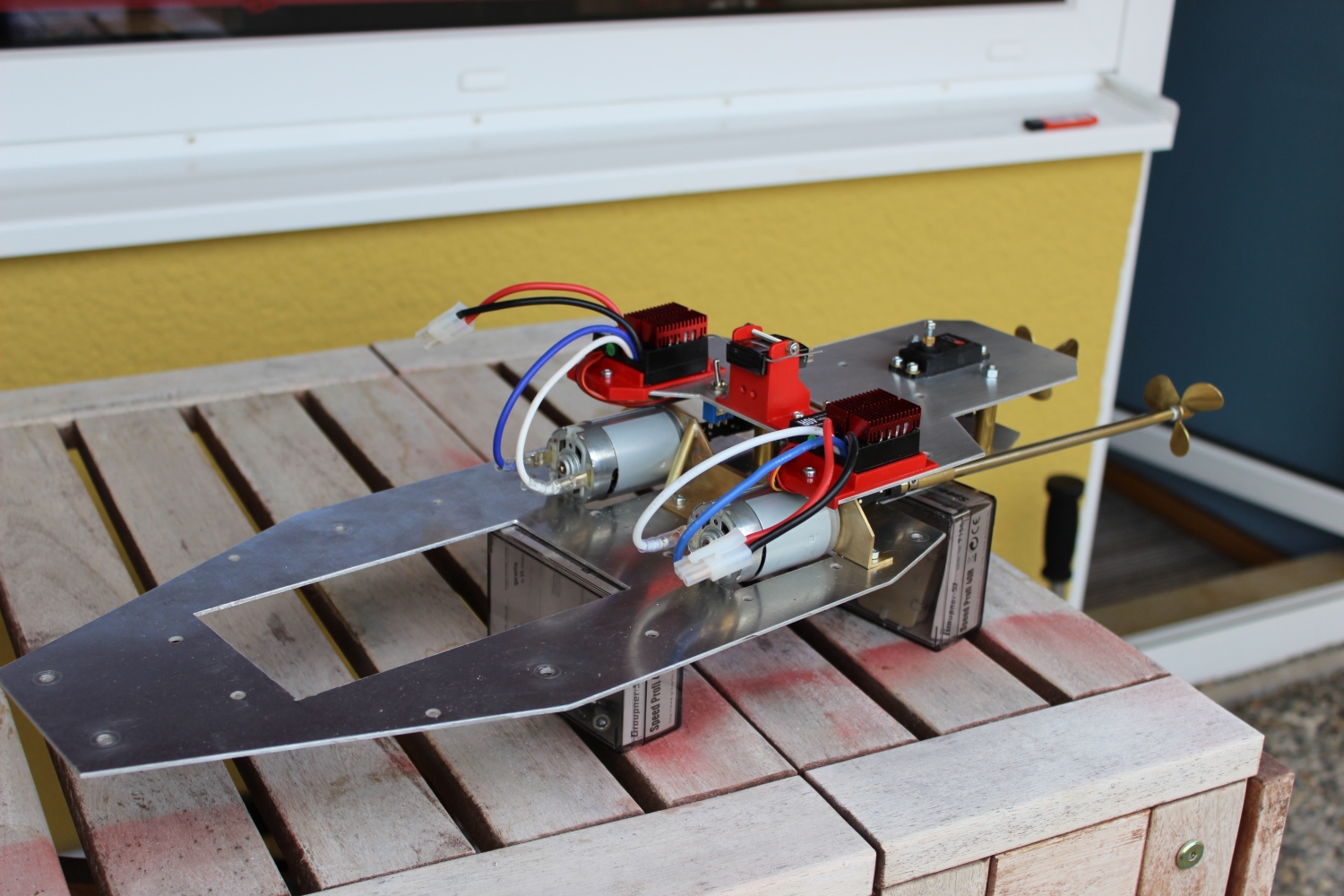

nie chcą popaść w samozachwyt chciałbym pokazać wam podstawę techniczną w mojej jednostce na niej będą umieszczone całe bebechy halnego ma mi to ułatwić z założenie montaż i ewentualne puzniejsze modernizacje , co wyjdzie w praktyce się zobaczy . A dla zainteresowanych całość od środka będzie wyklejona epoksydem z wykorzystaniem mat , tym zabiegiem chcę uzyskać szczelność i sztywność
Z pozdrowieniami Tomek
Halny
- rychenko
- Posty: 677
- Rejestracja: 04 gru 2010, 21:56
Re: Halny
Witaj
Ta podstawa do montażu to może i fajnie wygląda ale moim zdaniem ja bym z tego zrezygnował raz ze podniosło się Tobie dno i jak już widać zamontowanie silników sprawi problem gdyż będziesz miał oś silnika wyżej od osi wałów , tak to przynajmniej wygląda na zdjęciu chyba ze zdjęcie przekłamuje i się mylę, po drugie akumulator zawsze staramy się dawać jak najniżej aby środek ciężkości przenieść właśnie nisko co wpływa znacznie na stateczność modelu .
Ta podstawa do montażu to może i fajnie wygląda ale moim zdaniem ja bym z tego zrezygnował raz ze podniosło się Tobie dno i jak już widać zamontowanie silników sprawi problem gdyż będziesz miał oś silnika wyżej od osi wałów , tak to przynajmniej wygląda na zdjęciu chyba ze zdjęcie przekłamuje i się mylę, po drugie akumulator zawsze staramy się dawać jak najniżej aby środek ciężkości przenieść właśnie nisko co wpływa znacznie na stateczność modelu .
Pozdrawiam Ryszard
Tu zaopatruję się w polistyren i inne materiały
http://www.swiatmodeli.eu/
Tu zaopatruję się w polistyren i inne materiały
http://www.swiatmodeli.eu/
- Tomsonikkk
- Posty: 68
- Rejestracja: 22 lip 2011, 21:03
Re: Halny
Witam
Poza tym wykonałem próbę wodną znaczy się sprawdziłem wyporność modelu który w chwili obecnej ma wagę 3,9kg krótki test w wanie z kostką chodnikową o wadze 7,4 kg na pokładzie pokazał że wyporność która podana jest w planach 9,5kg jest zaniżona , Owa próba uświadomiła mi że cały kadłub muszę mocno usztywnić bo końcowa waga modelu będzie dość spora

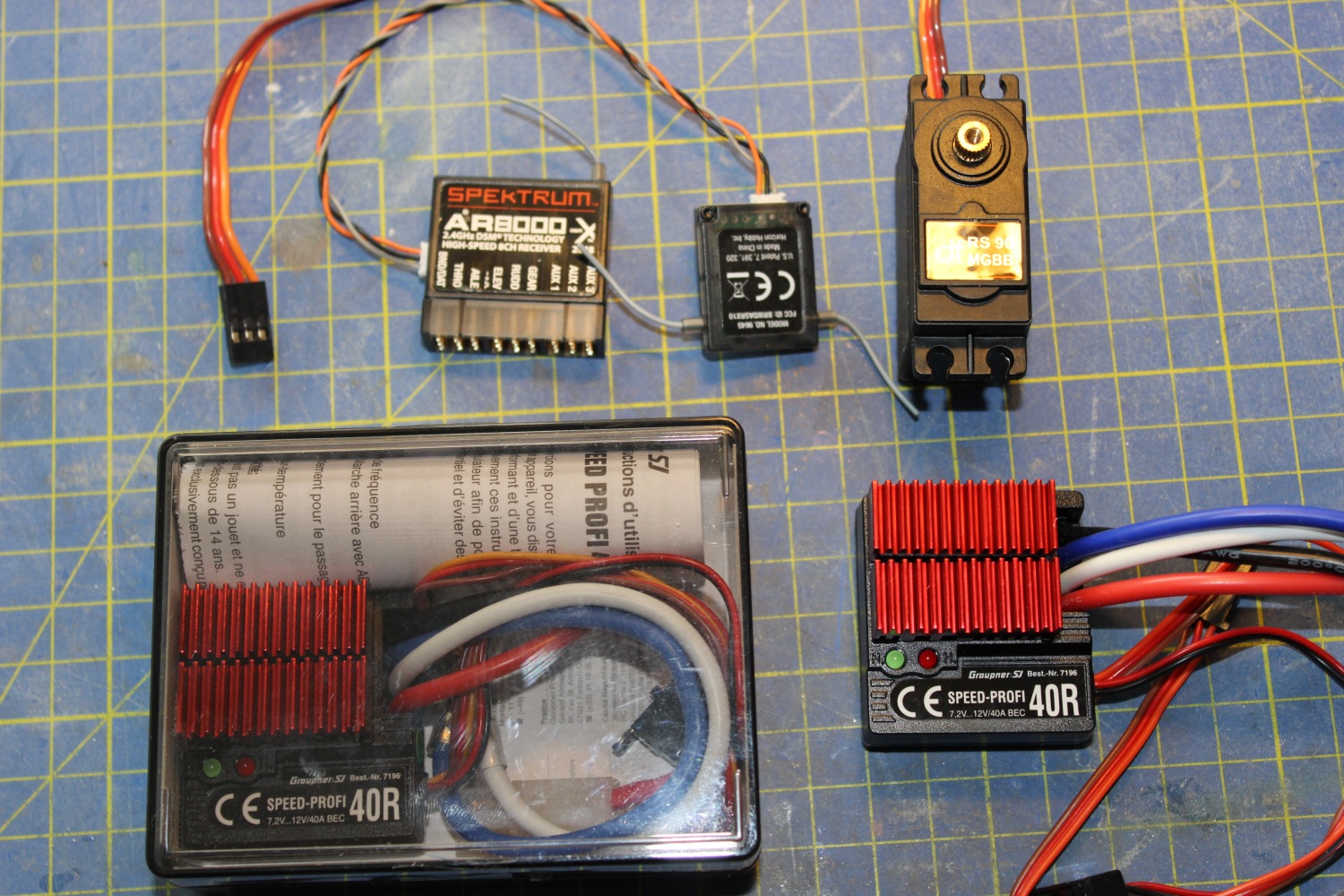

Dodatkowo po konsultacji z jednym z kolegów z forum ustaliłem że napięcie które będzie obsługiwać halnego będzie równe 12v do zasilania wykorzystam akumulator żelowy , silniki szczotkowe i reszta jak na fotkach w dalszym ciągu jest to dla mnie czarna magia więc przepraszam za mało fachowy język używany w tym jak i następnych postach
Z pozdrowieniami Tomek
... przeważnie jest tak że jak bardziej doświadczeni modelarze zwracają na coś uwagę to zasadniczo mają racje Ja generalnie należę do ludzi upartych i staram się eksperymentować a wizje na takie rozwiązanie prześladuje mnie od dłuższego czasu poza tym wydaje mi się że ułatwi mi ona montaż kolejnych elementów wyposażenia . Jeżeli chodzi o obniżenie środka ciężkości to pod silniki i akumulator wytnę w podstawie otwory tak co by pasowałorychenko pisze:Ta podstawa do montażu to może i fajnie wygląda ale moim zdaniem ja bym z tego zrezygnował
Poza tym wykonałem próbę wodną znaczy się sprawdziłem wyporność modelu który w chwili obecnej ma wagę 3,9kg krótki test w wanie z kostką chodnikową o wadze 7,4 kg na pokładzie pokazał że wyporność która podana jest w planach 9,5kg jest zaniżona , Owa próba uświadomiła mi że cały kadłub muszę mocno usztywnić bo końcowa waga modelu będzie dość spora
Dodatkowo po konsultacji z jednym z kolegów z forum ustaliłem że napięcie które będzie obsługiwać halnego będzie równe 12v do zasilania wykorzystam akumulator żelowy , silniki szczotkowe i reszta jak na fotkach w dalszym ciągu jest to dla mnie czarna magia więc przepraszam za mało fachowy język używany w tym jak i następnych postach
Z pozdrowieniami Tomek
- Tomsonikkk
- Posty: 68
- Rejestracja: 22 lip 2011, 21:03
- Andrzej1
- Posty: 1568
- Rejestracja: 04 gru 2010, 21:56
- Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}
Re: Halny

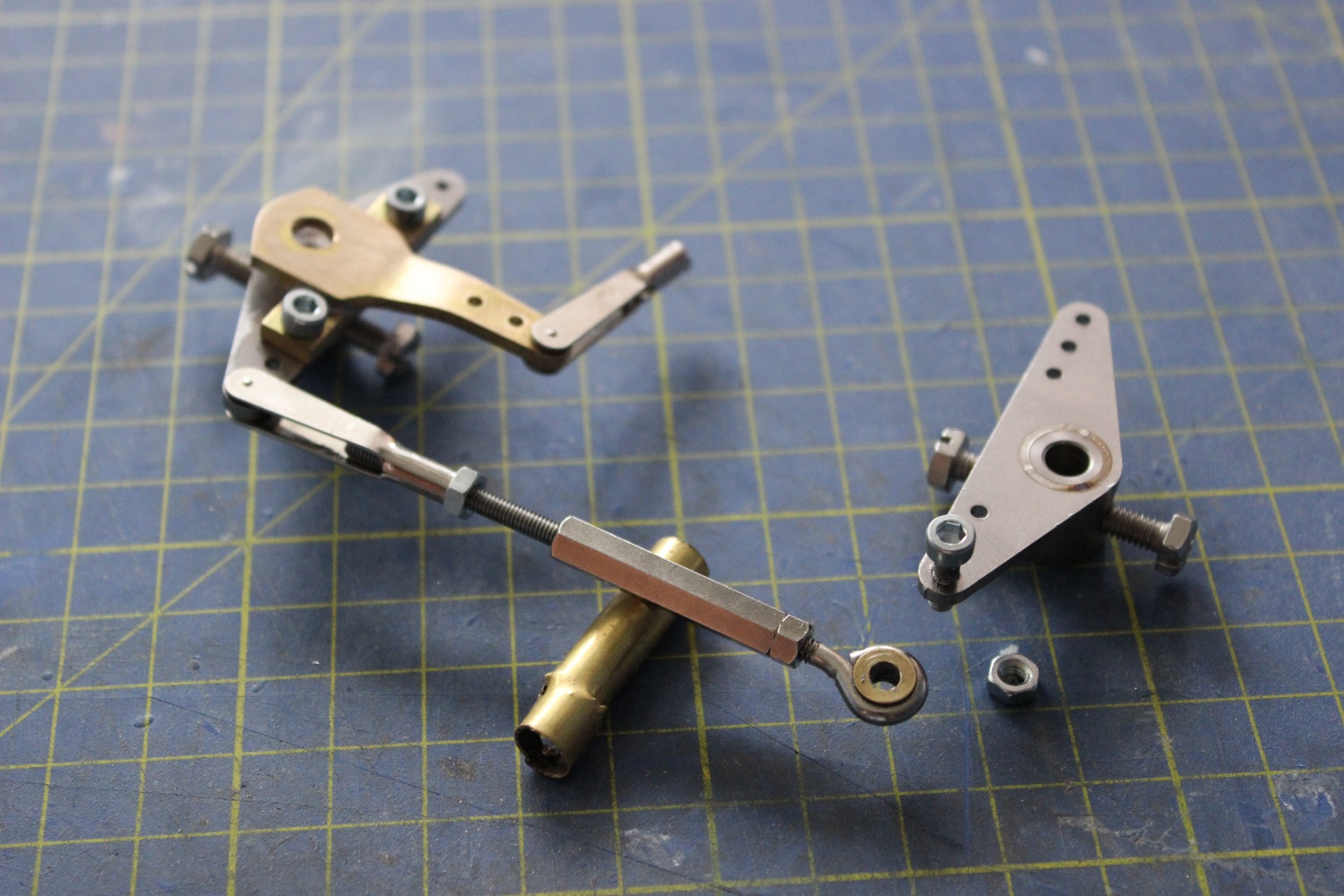

Motyl pisze:Podoba mi się wykonanie mechanizmu steru, takie 'profeszional'
Akumulator żelowy jest ciężki więc będzie musiał się znajdować jak najniżej środka ciężkości Ewentualnie inny akumulator np LiFe lub LiPo (3s co da napięcie 12.6V)
Dobrze, że wieczór, nieprawdaż ?
Pochwała, a jakże, jest, a dalej ? Najniżej środka cięzkości ?? Nie zrozumiałem.
Jakbyś czytał posty we wątku, to byś takiego tekstu nie wstawiał.
Tym bardziej, że zapas wyporności pozwala na zastosowanie niewielkiego akumulatora
kwasowego.
Z ukłonami
Andrzej Korycki
- Tomsonikkk
- Posty: 68
- Rejestracja: 22 lip 2011, 21:03
Re: Halny

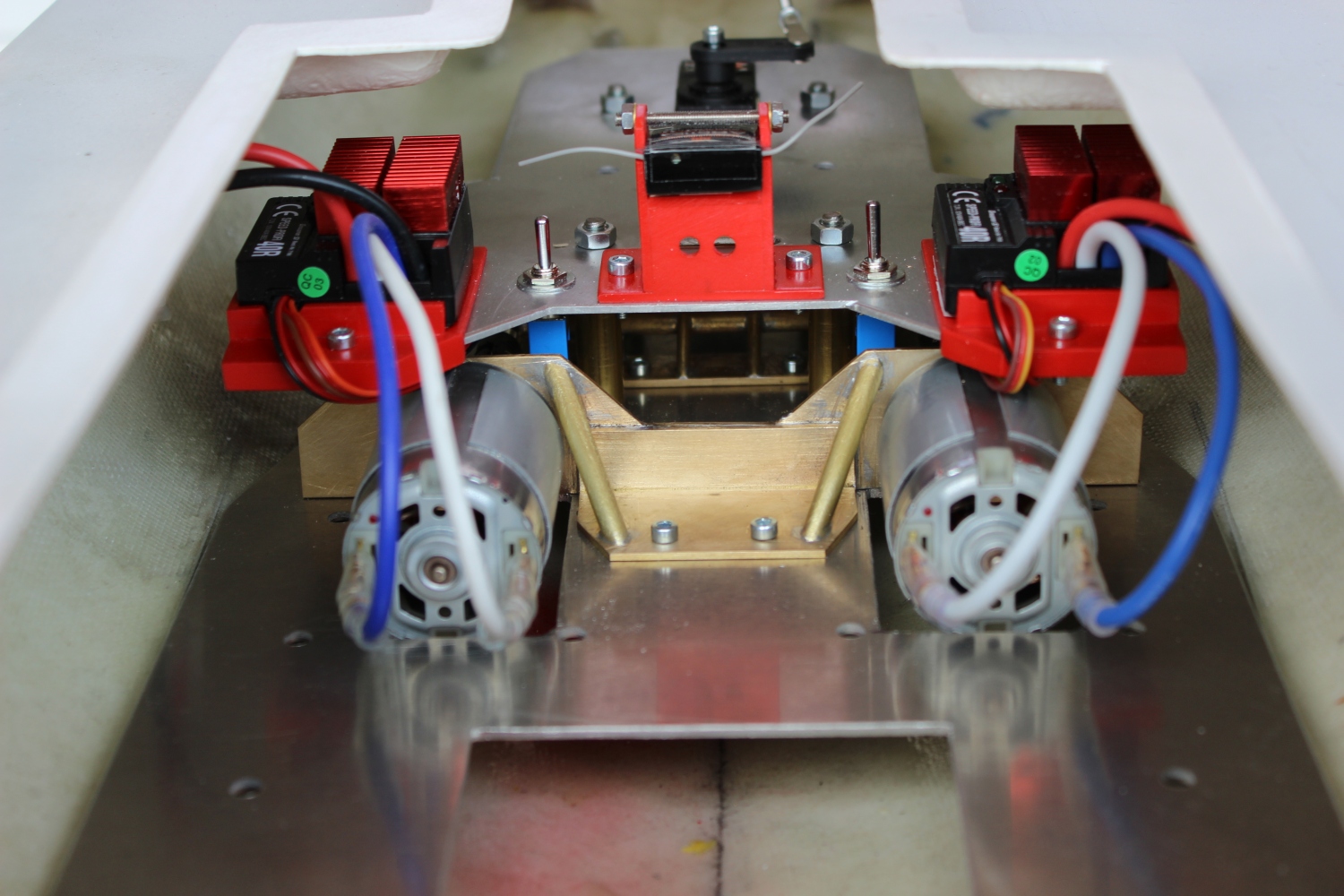

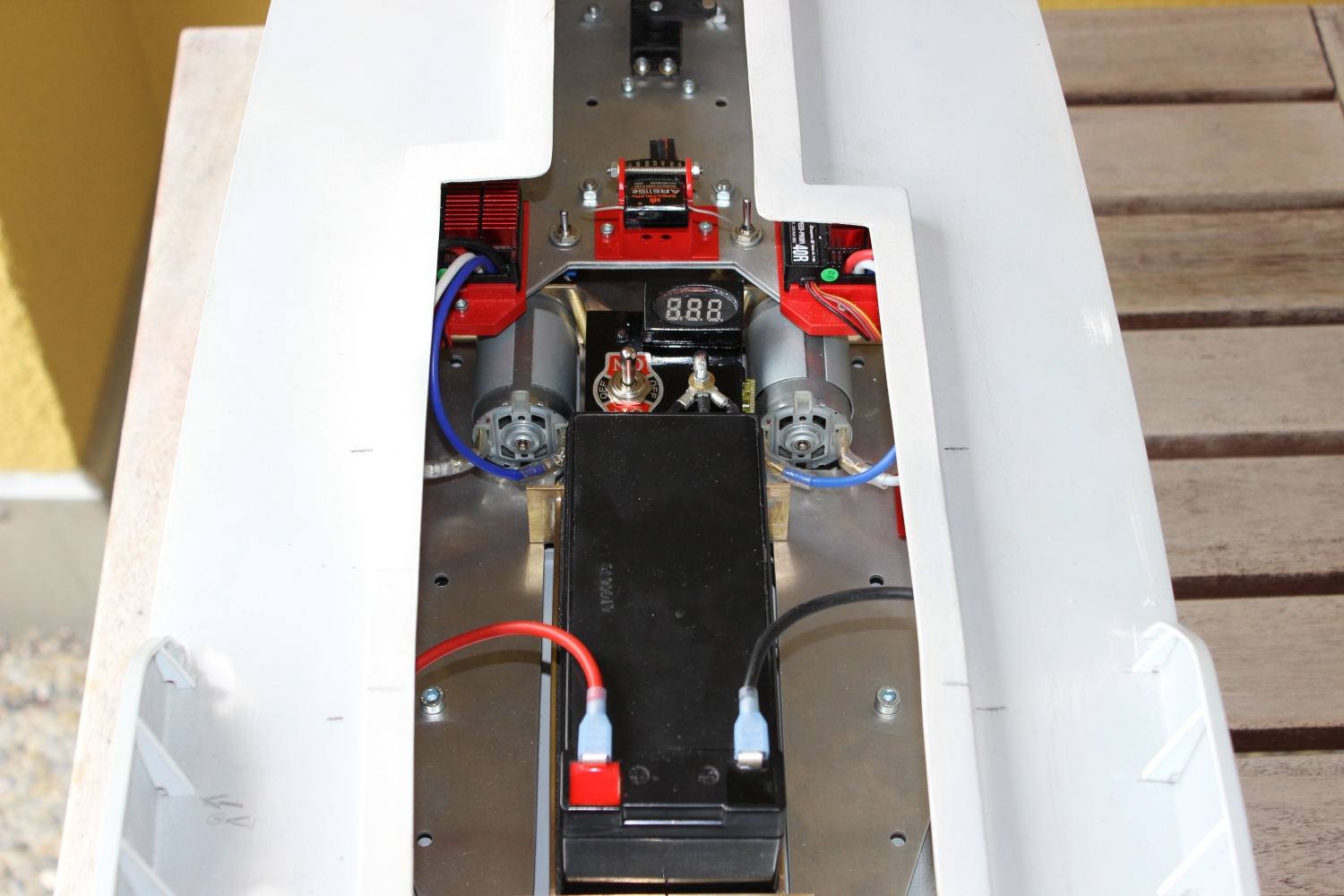

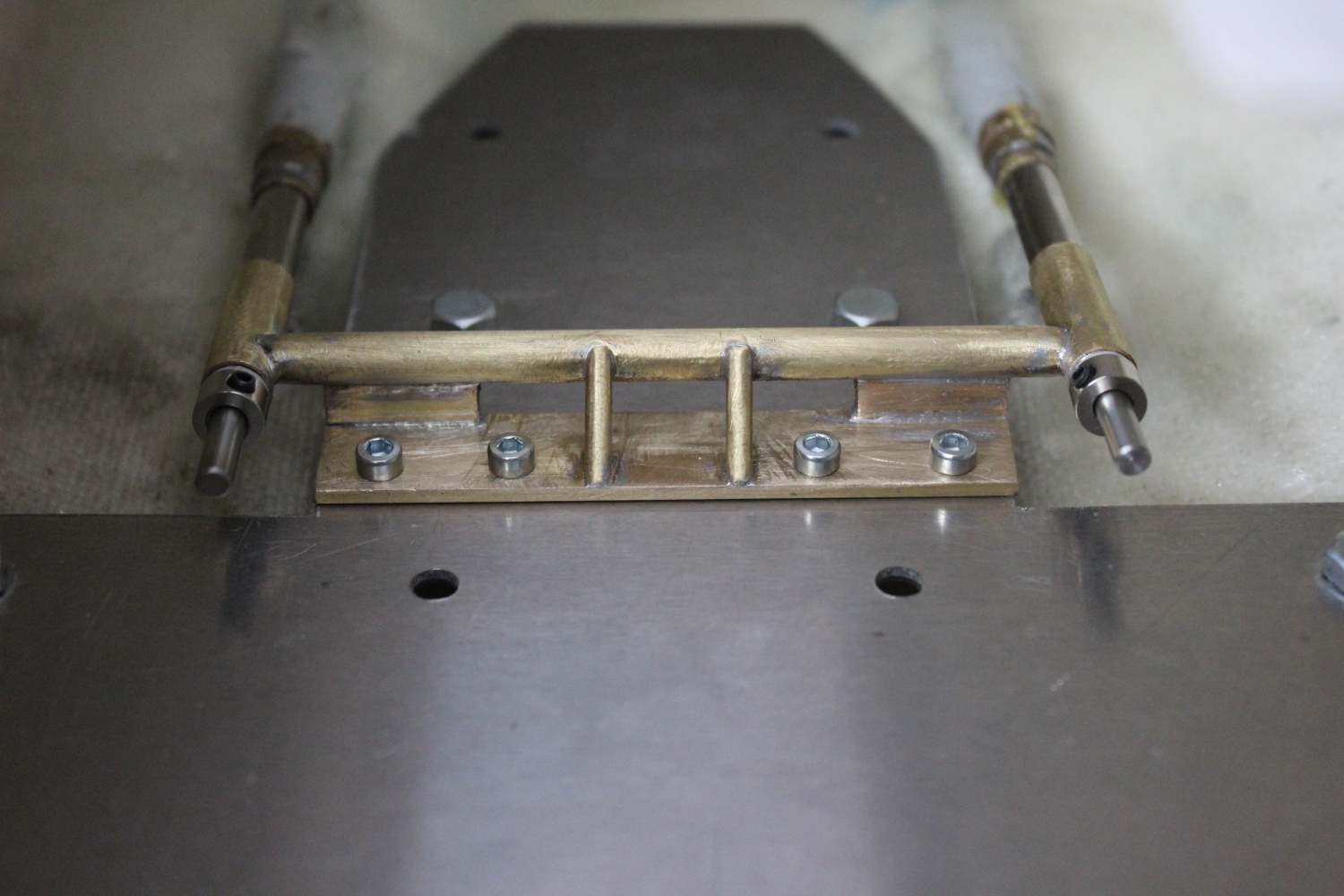

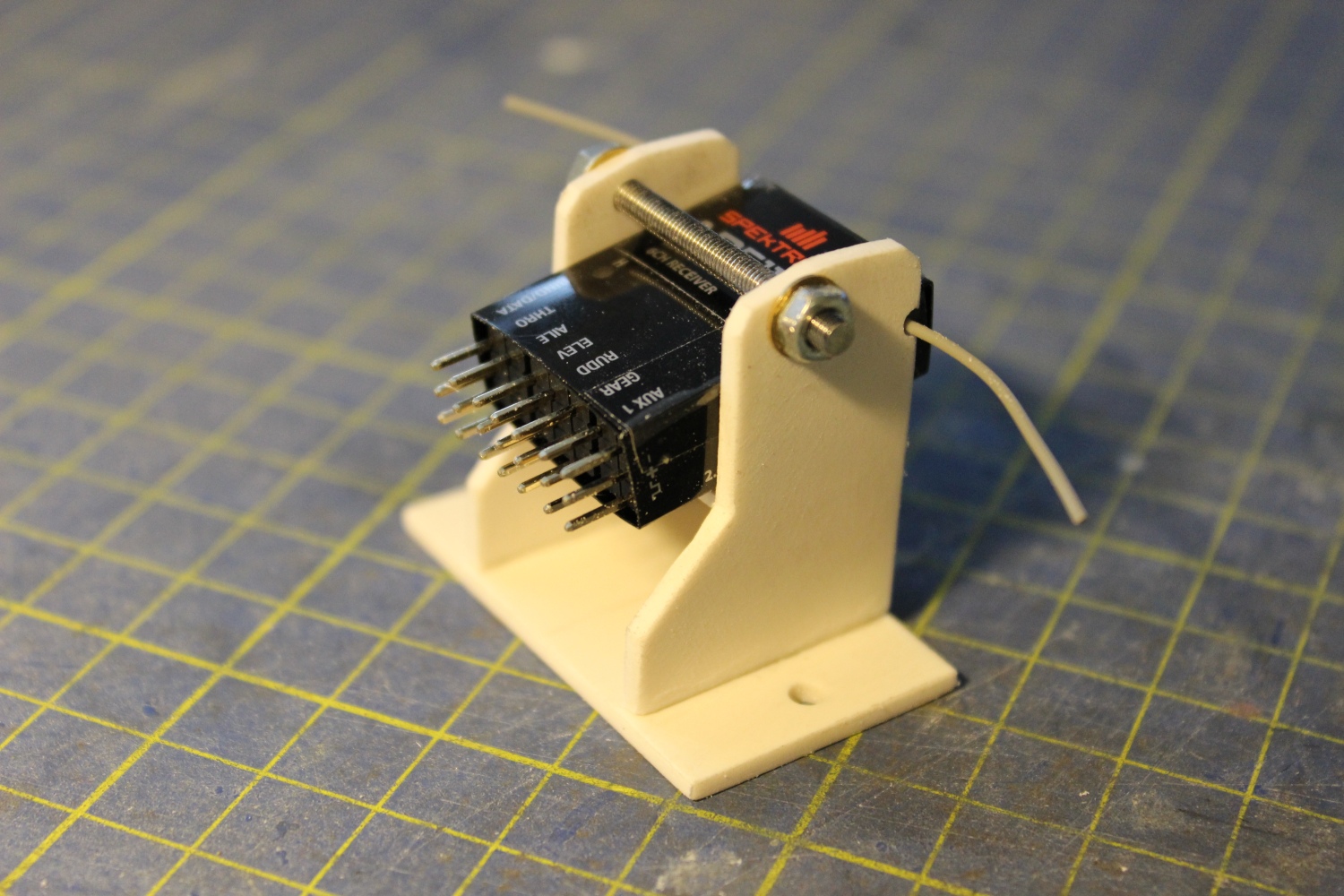

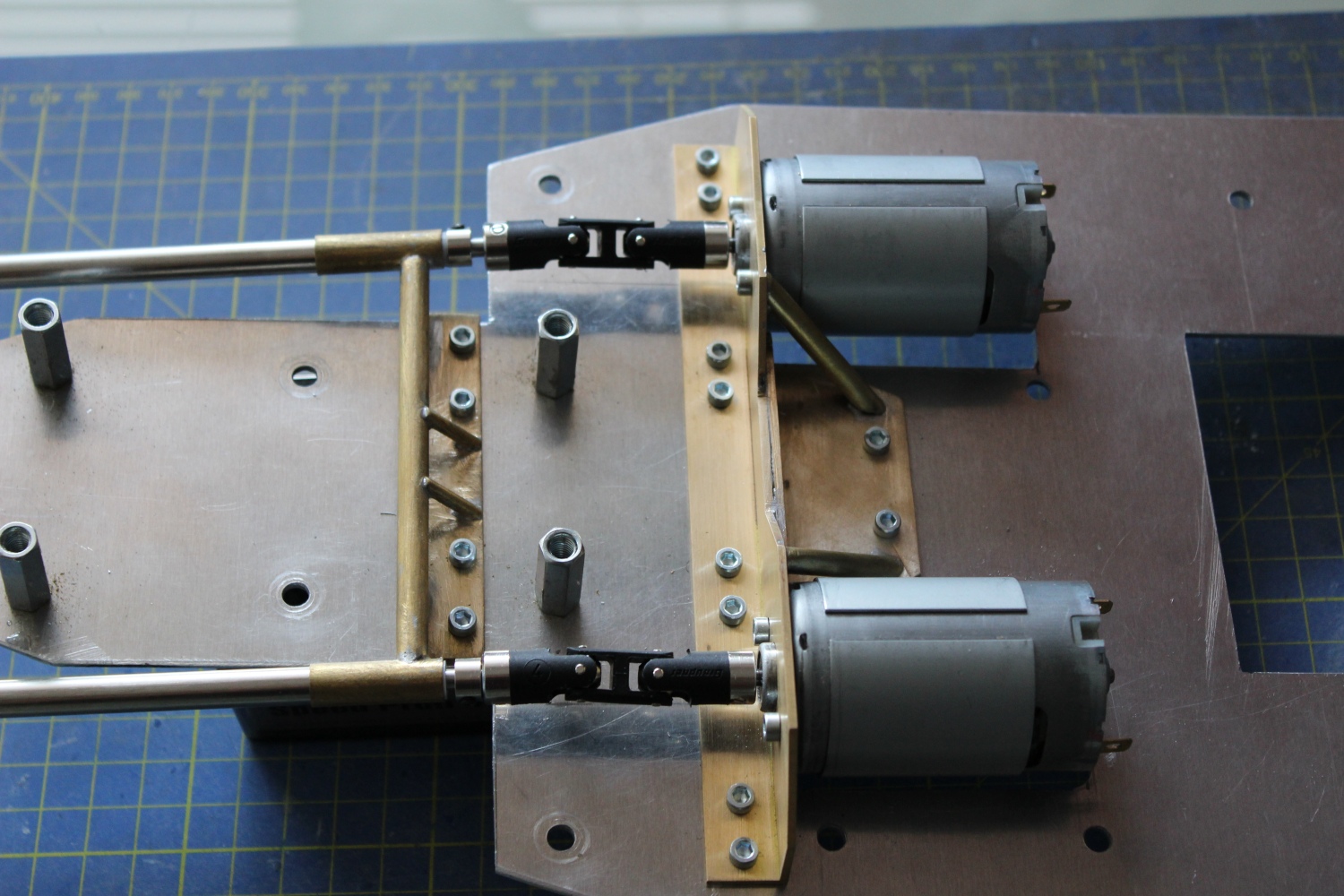

Do napędu Halnego wykorzystam silniki które są stosowane w wkrętarkach makita,połączone za pomocą kardana graupner z całością , dodatkowo zamontowałem regle, i mam już wyciętą dziurę pod akumulator żelowy
- rychenko
- Posty: 677
- Rejestracja: 04 gru 2010, 21:56
Re: Halny
Tomek co tu dużo mówić „arbeiten sehr gut gefertigt und vorsichtig“ jak tak dalej pójdzie to pokład będziesz musiał przezroczysty zrobić co by nie zakrywać tej pięknej roboty.
Pozdrawiam Ryszard
Tu zaopatruję się w polistyren i inne materiały
http://www.swiatmodeli.eu/
Tu zaopatruję się w polistyren i inne materiały
http://www.swiatmodeli.eu/
- Tomsonikkk
- Posty: 68
- Rejestracja: 22 lip 2011, 21:03
Re: Halny
Witam

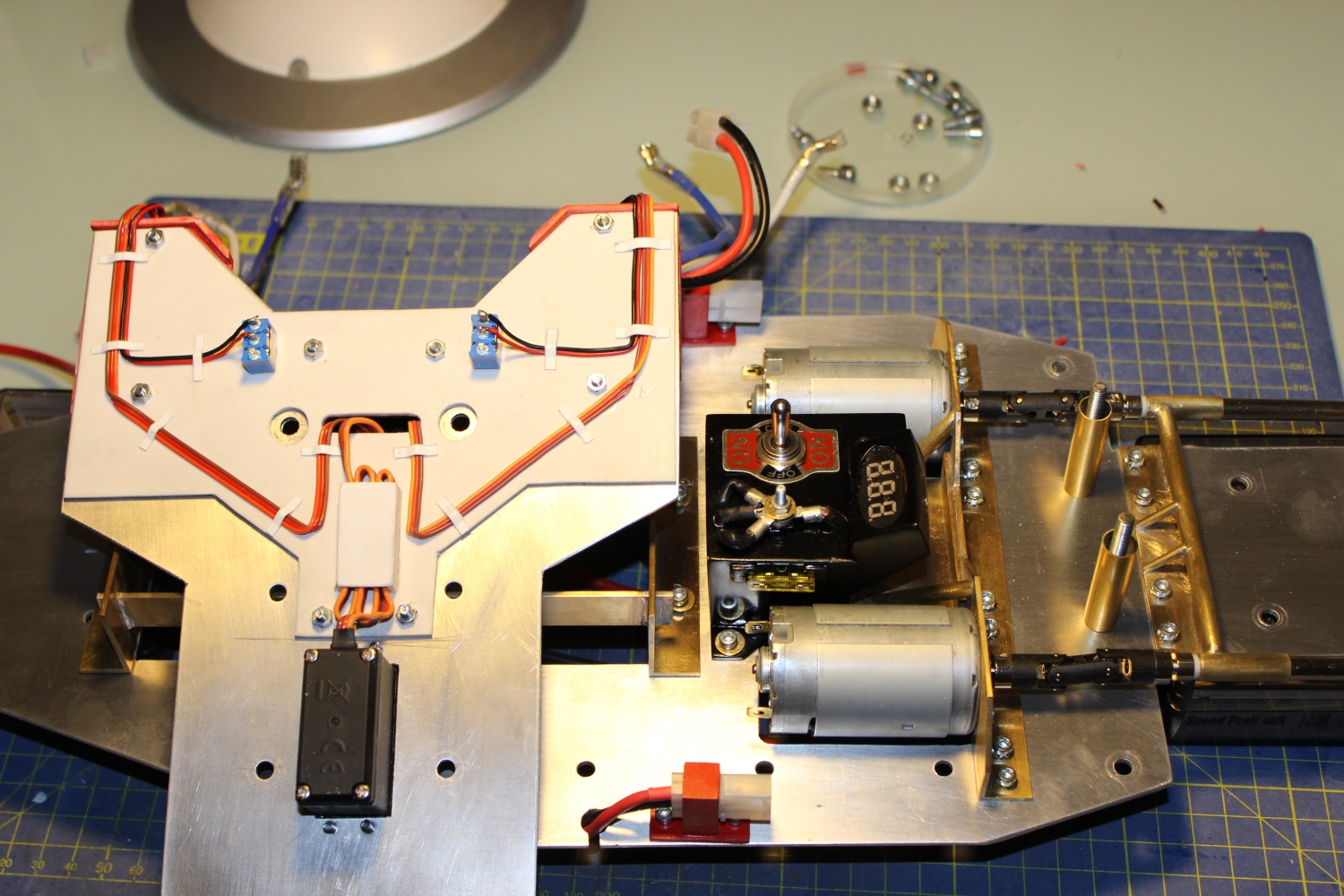

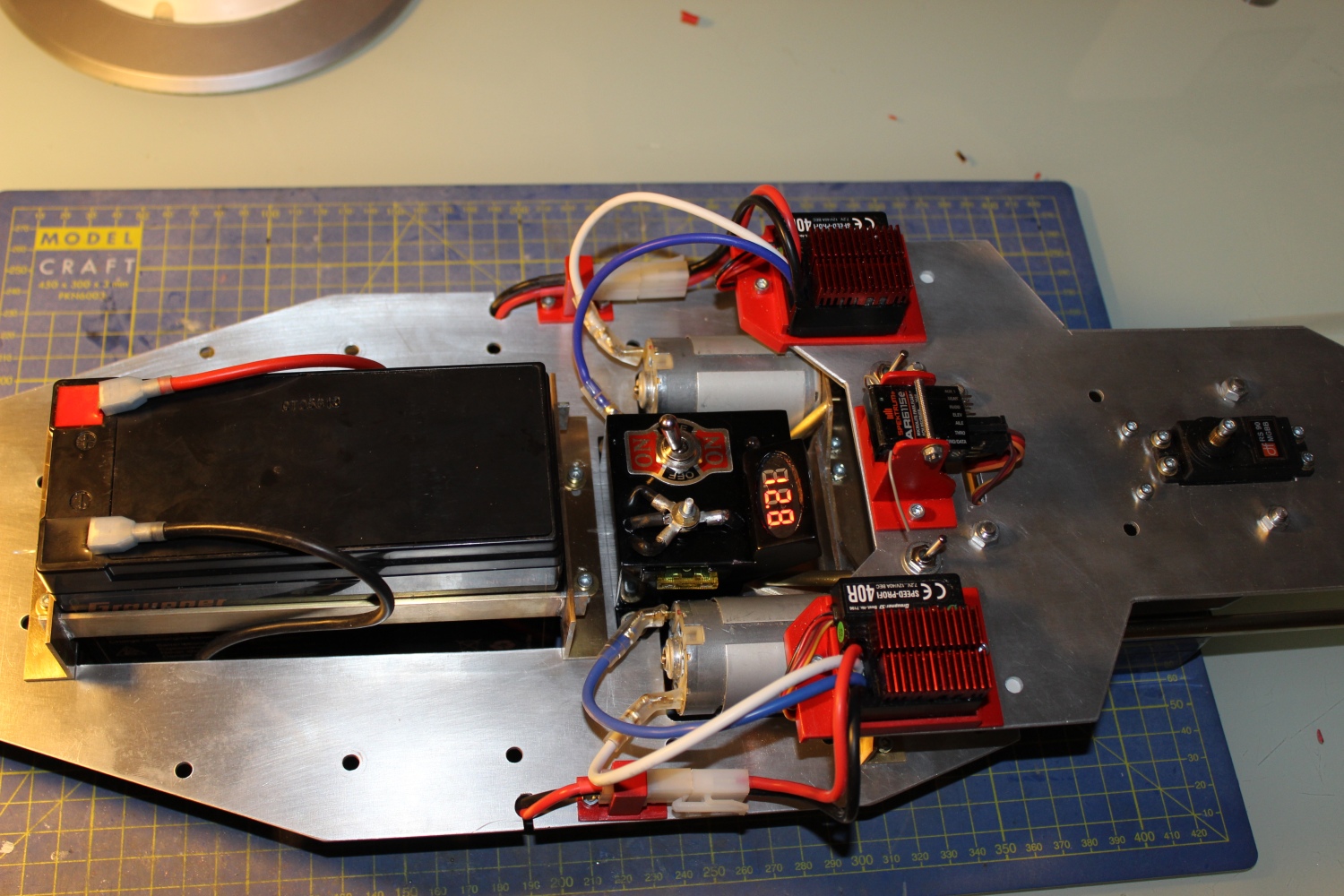

prace przy bebechach Halnego mają się ku końcowi , dorobiłem ostatni element który jest wymysłem mojej fantazji i nazwę go modułem zabezpieczającym składa się on z wyłącznika głównego , bezpiecznika chwilowo 20A woltomierza i diody sygnalizującej napięcie , dodatkowo na zewnętrznej części obudowy umieściłem zacisk dla masy modelu a całość wykonana z pvc 2mm . Całość przetestowana na sucho a w planach na dzisiaj test na wodzie
co by nie było wrzucam fotki
prace przy bebechach Halnego mają się ku końcowi , dorobiłem ostatni element który jest wymysłem mojej fantazji i nazwę go modułem zabezpieczającym składa się on z wyłącznika głównego , bezpiecznika chwilowo 20A woltomierza i diody sygnalizującej napięcie , dodatkowo na zewnętrznej części obudowy umieściłem zacisk dla masy modelu a całość wykonana z pvc 2mm . Całość przetestowana na sucho a w planach na dzisiaj test na wodzie
co by nie było wrzucam fotki
dzięki rychenko prawie jak na budowierychenko pisze:„arbeiten sehr gut gefertigt und vorsichtig“
