Witam wszystkich!
W tym temacie postaram się relacjonować budowę modelu kabotażowca m/s Emilia.
Kilka lat temu wpadł mi w ręce MM 10-11/98 i postanowiłem zbudować ten model, jako że wydawał się niezbyt skomplikowany. I rzeczywiście, jak się później okazało, tak tylko mi się wydawało.
Model
Jak już wspomniałem model powstaje na podstawie Małego Modelarza 10-11/98

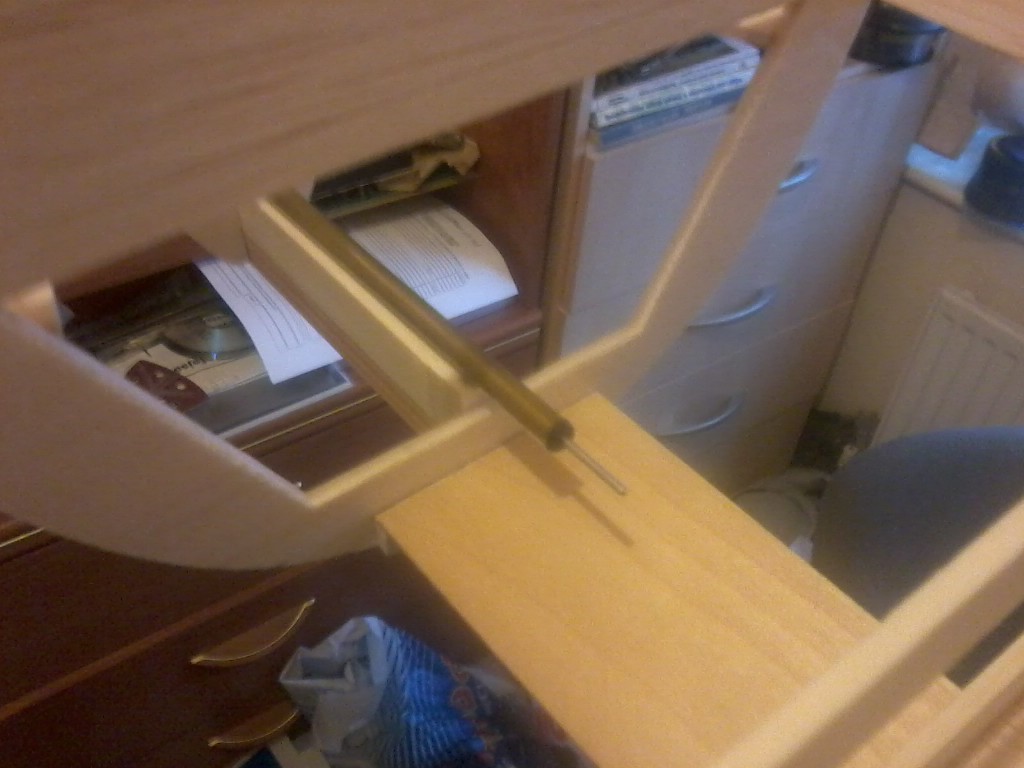

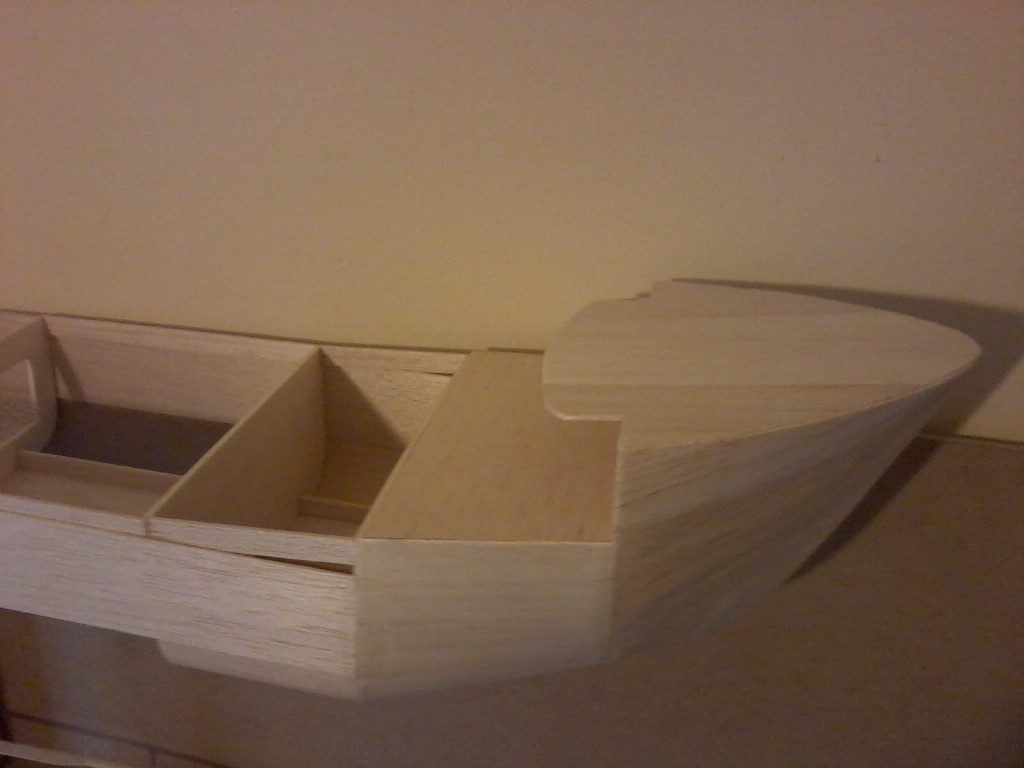

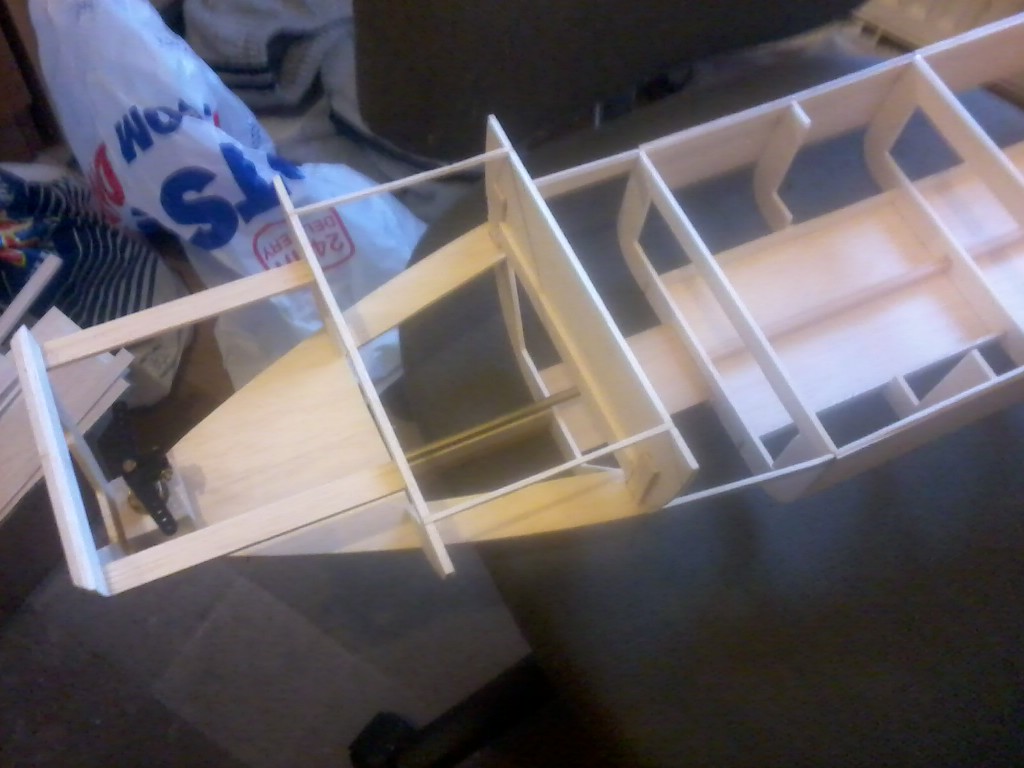

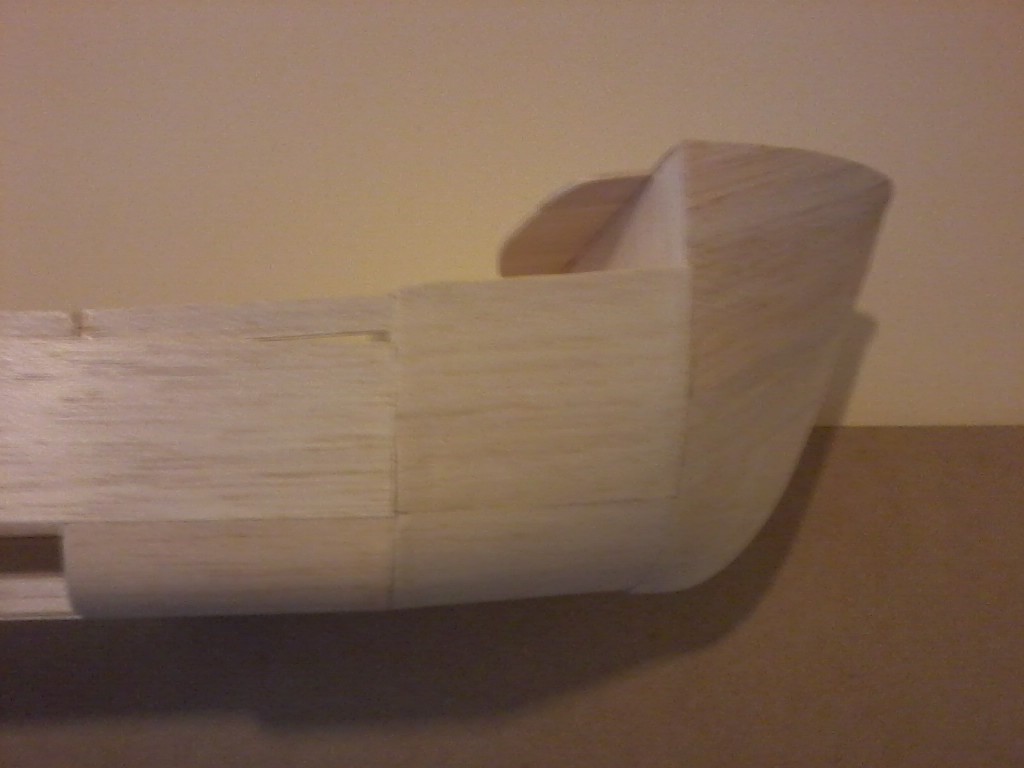

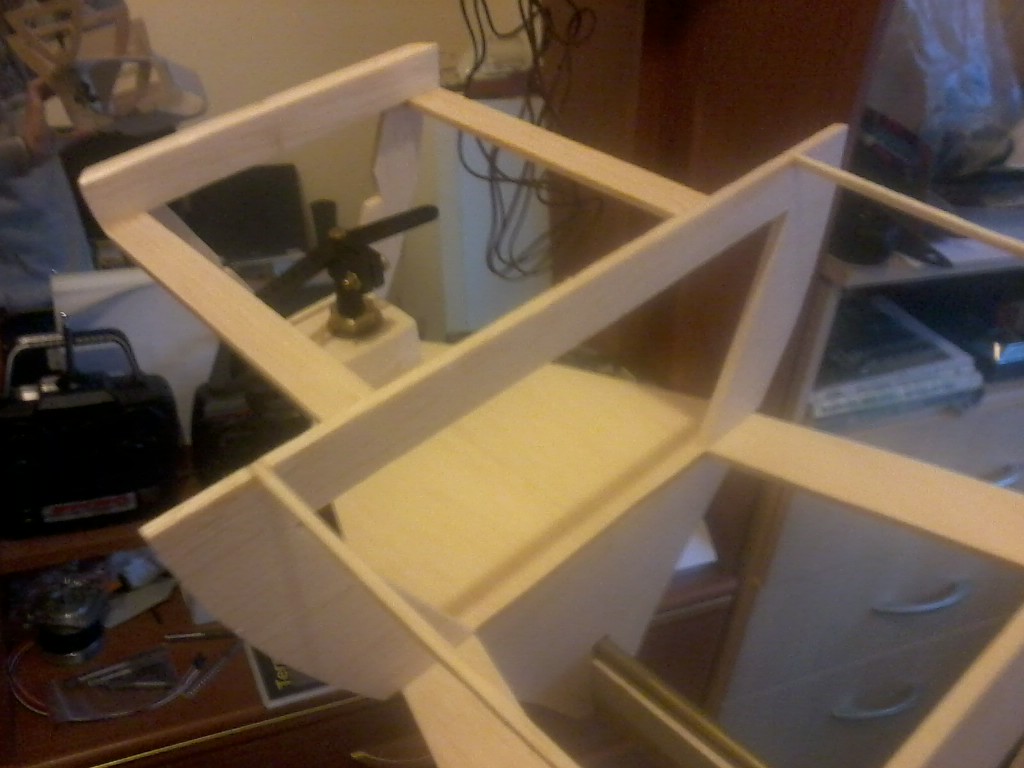

Model w oryginalnej skali 1:100 został zeskanowany i powiększony x2 do 1:50. Jako "kręgosłupa" użyłem listewki sosnowej 6 x 6 mm. Wręgi powstały z balsy 3mm, jak i cała reszta kadłuba, włączając w to poszycie.
Następnie na kadłub została nałożona mata szklana z żywicą.
Jestem aktualnie na etapie szpachlowania i szlifowania, co idzie bardzo powoli.
Postaram się znaleźć i zaprezentować zdjęcia z etapów budowy.
Mam wielką prośbę do wszystkich!
Poszukuję plany tego statku zamieszczone w Modelarz-u nr 3-4/75, w formie skanu lub PDF.
W internecie znalazłem tylko niedokończoną relacje z budowy http://www.kartonwork.pl/forum/viewtopic.php?t=9343&start=0
oraz jedno zdjęcie bliźniaczej jednostki m/s Flora
Pozdrawiam
Maciej
Kabotażowiec KŻ-450 : M/S EMILIA
- phantom-uk
- Posty: 4
- Rejestracja: 22 paź 2011, 13:37
- phantom-uk
- Posty: 4
- Rejestracja: 22 paź 2011, 13:37
- Slawek Kromer
- Posty: 917
- Rejestracja: 04 gru 2010, 21:55
Re: Kabotażowiec KŻ-450 : M/S EMILIA
witam
jaki masz wstawiony silnik?
Ja bym radził pomiędzy wał a silnik wstawić przekładnie
pozdrawiam sławek
jaki masz wstawiony silnik?
Ja bym radził pomiędzy wał a silnik wstawić przekładnie
pozdrawiam sławek
- phantom-uk
- Posty: 4
- Rejestracja: 22 paź 2011, 13:37
Re: Kabotażowiec KŻ-450 : M/S EMILIA
Witam

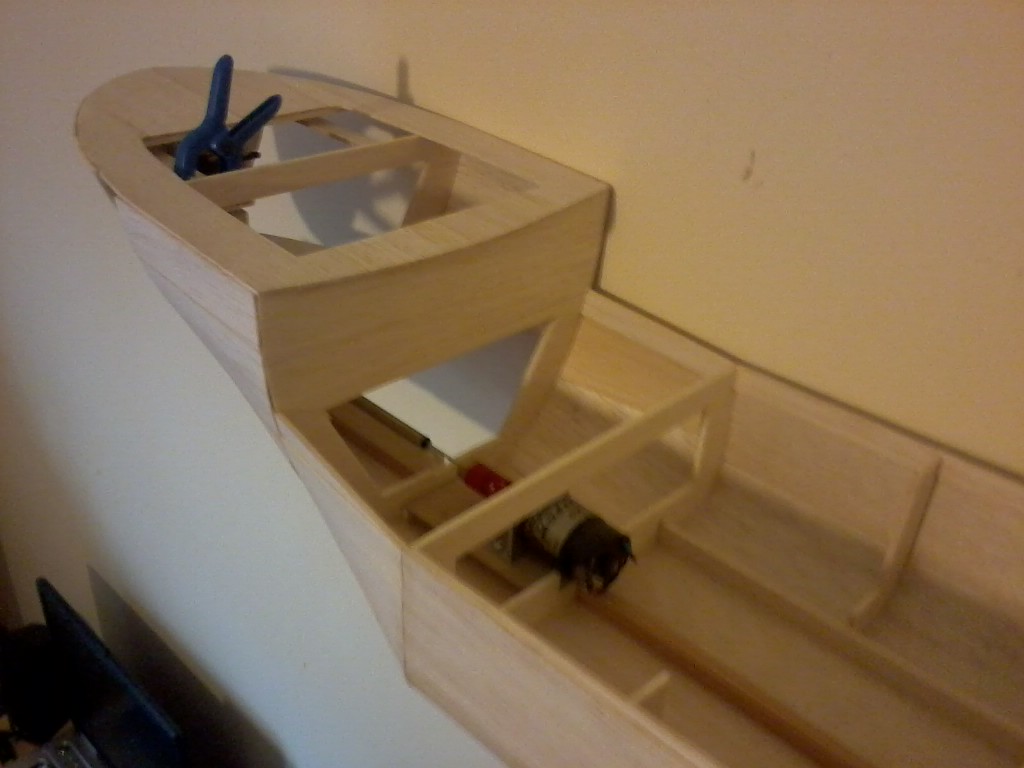

Silnik to tymczasowo permax400 6V + regulator Hitec EZX-R. Przekładnia też będzie, chociaż jeszcze nie wiem z jakim przełożeniem. Jak zakończę prace przy kadłubie spróbuję dobrać taką przekładnie i silnik, aby model zachowywał się jak oryginał. W kadłubie jest sporo miejsca i nie powinno być z tym problemów.
Pozdrowienia
Maciej
PS.Jeszcze raz dzięki za materiały !!
Silnik to tymczasowo permax400 6V + regulator Hitec EZX-R. Przekładnia też będzie, chociaż jeszcze nie wiem z jakim przełożeniem. Jak zakończę prace przy kadłubie spróbuję dobrać taką przekładnie i silnik, aby model zachowywał się jak oryginał. W kadłubie jest sporo miejsca i nie powinno być z tym problemów.
Pozdrowienia
Maciej
PS.Jeszcze raz dzięki za materiały !!
- phantom-uk
- Posty: 4
- Rejestracja: 22 paź 2011, 13:37
Re: Kabotażowiec KŻ-450 : M/S EMILIA
Witam
Z racji czasu jaki upłynął od mojego ostatniego postu wydawało by się że temat umarł, ale tak nie jest.
Trochę się w moich sprawach osobistych pozmieniało i nie było czasu na modelarstwo, ale mam zamiar powrócić do tematu Emilii i skończyć model. Idą cieplejsze dni, mam teraz bardzo blisko do dużego zbiornika wodnego i chcę to wykorzystać.
Kolejne postępy nad modelem po weekend'zie!
PS. W "między czasie" mój warsztat wzbogacił się o nową zabawkę: drukarka 3D i mam zamiar ją wykorzystać. Nie myślę tu o widocznych elementach modelu, raczej o tym co pod pokładem.
Z racji czasu jaki upłynął od mojego ostatniego postu wydawało by się że temat umarł, ale tak nie jest.
Trochę się w moich sprawach osobistych pozmieniało i nie było czasu na modelarstwo, ale mam zamiar powrócić do tematu Emilii i skończyć model. Idą cieplejsze dni, mam teraz bardzo blisko do dużego zbiornika wodnego i chcę to wykorzystać.
Kolejne postępy nad modelem po weekend'zie!
PS. W "między czasie" mój warsztat wzbogacił się o nową zabawkę: drukarka 3D i mam zamiar ją wykorzystać. Nie myślę tu o widocznych elementach modelu, raczej o tym co pod pokładem.
- Tomasz_D
- Posty: 558
- Rejestracja: 04 gru 2010, 21:55
Re: Kabotażowiec KŻ-450 : M/S EMILIA
Gdybyś dalej był zainteresowany to posiadam plany o których wspominasz, tych zamieszczonych w Modelarzu.
- Goofy
- Posty: 0
- Rejestracja: 17 lut 2016, 08:37
Re: Kabotażowiec KŻ-450 : M/S EMILIA
Dokopalem sie do planow .pozdrawiam
-
- Posty: 48
- Rejestracja: 21 lis 2011, 18:53
Re: Kabotażowiec KŻ-450 : M/S EMILIA
Wklejanie kawałków balsy od wręgi do wręgi powoduje kanciki poszycia i przy tym brak wybrzuszenia. Chyba, że balsa jest z naddatkiem na zeszlifowanie. Z balsy przestaje się budować. Taniej między wręgi wstawić styropian, po szlifowaniu pokryć 1 warstwą tkaniny szklanej. Z wewnątrz wybrać styropian pozostawiając około 10-15 mm warstwę. Pomimo 1 warstwy laminatu, będzie twarda powierzchnia odporna na wodę i wilgoć na zewnątrz i wewnątrz. Na nadbudówkę zastosuj HIPS.
Skalę sprawdzałeś? Model jaką ma mieć długość? Wstaw silnik niskoobrotowy z jakiegoś urządzenia tylko nie wysokoobrotowy i prądożerny z hałaśliwą przekładnią. Dobrym zestawieniem jest silnik 12V, aku żelowe lub lipol 11,1V Jak będzie zrobiony kadłub z napędem, gotowy do pływanie ale bez pokładu zrób próbne pływanie. Jak coś będzie nie odpowiednie łatwo można zrobić poprawki, wymiany.
Odnalazłem Modelarza 3/75. W skali 1:50 powinien mieć długość 895 mm. Duży. Będzie dobrze widoczny na wodzie. Styropian również na nadburcie. Po laminowaniu usuń i od wewnętrznej strony wzmocnij.

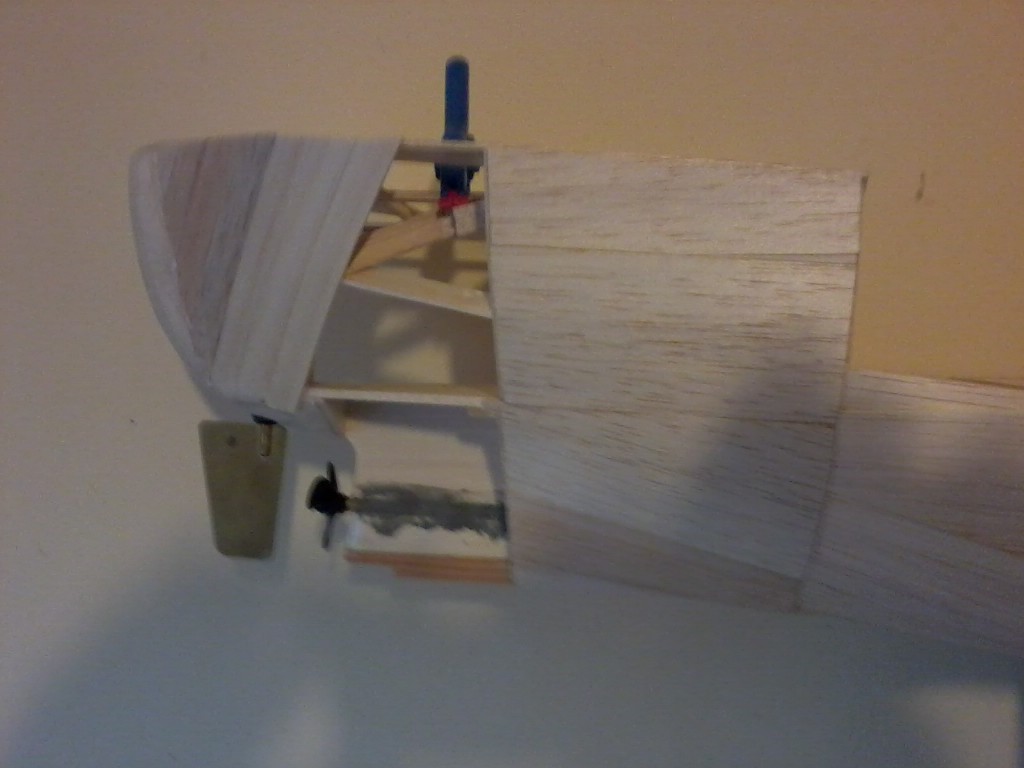

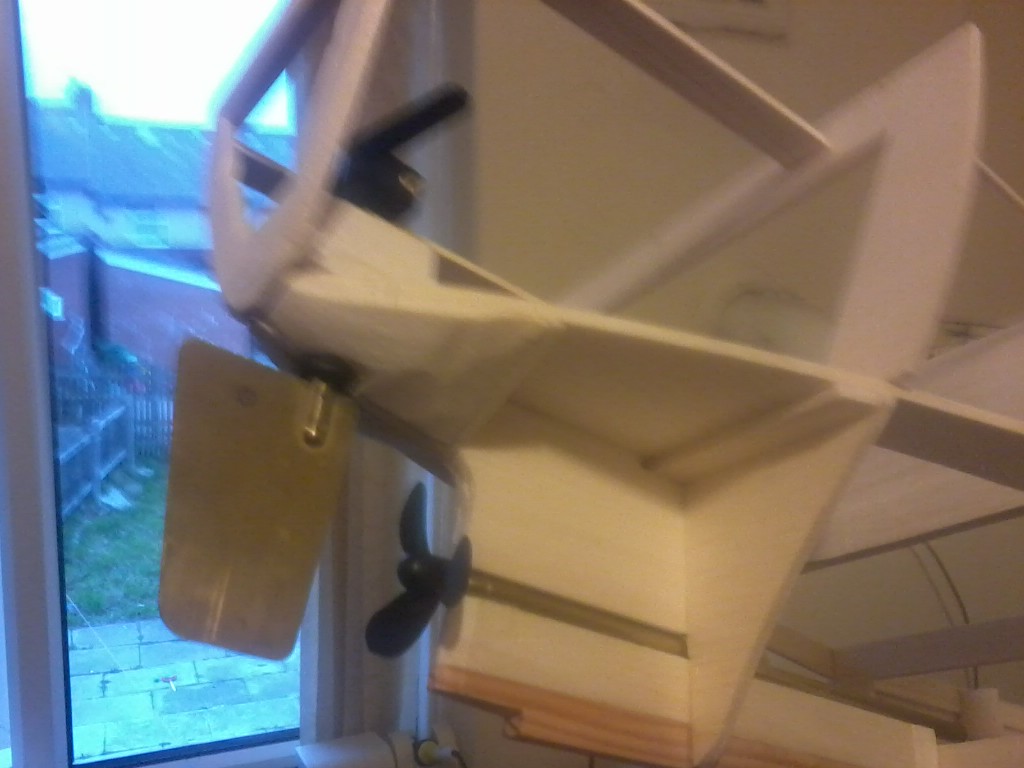

Wyjmij ten brzydki ster niezgodny z planem. Własnoręcznie zrobiony będzie prawidłowy i zmień śrubę na śrubę o większym skoku.
Nie często spotyka się modele statków handlowych. Pochwalam ten wybór.
Nie wiem czy budujesz w modelarni, czy jest kontakt z modelarzami. Trudno samemu budować pierwszy model, następne łatwiej. Przeglądaj na forum opisy budowy i wyłapuj to co najlepsze.
Wytrwałości, poświęcając chociaż pół godz w ciągu dnia jest zawsze coś do przodu.
Skalę sprawdzałeś? Model jaką ma mieć długość? Wstaw silnik niskoobrotowy z jakiegoś urządzenia tylko nie wysokoobrotowy i prądożerny z hałaśliwą przekładnią. Dobrym zestawieniem jest silnik 12V, aku żelowe lub lipol 11,1V Jak będzie zrobiony kadłub z napędem, gotowy do pływanie ale bez pokładu zrób próbne pływanie. Jak coś będzie nie odpowiednie łatwo można zrobić poprawki, wymiany.
Odnalazłem Modelarza 3/75. W skali 1:50 powinien mieć długość 895 mm. Duży. Będzie dobrze widoczny na wodzie. Styropian również na nadburcie. Po laminowaniu usuń i od wewnętrznej strony wzmocnij.
Wyjmij ten brzydki ster niezgodny z planem. Własnoręcznie zrobiony będzie prawidłowy i zmień śrubę na śrubę o większym skoku.
Nie często spotyka się modele statków handlowych. Pochwalam ten wybór.
Nie wiem czy budujesz w modelarni, czy jest kontakt z modelarzami. Trudno samemu budować pierwszy model, następne łatwiej. Przeglądaj na forum opisy budowy i wyłapuj to co najlepsze.
Wytrwałości, poświęcając chociaż pół godz w ciągu dnia jest zawsze coś do przodu.
-
- Posty: 213
- Rejestracja: 04 gru 2010, 21:55
Re: Kabotażowiec KŻ-450 : M/S EMILIA
Na Twoim miejscu zaopatrzyłbym się jeszcze w tę wycinankę, a MM wyrzuć do kosza - sorki.
http://sklep.gpm.pl/modele-kartonowe/st ... emilia-gpm
http://sklep.gpm.pl/modele-kartonowe/st ... emilia-gpm
Pozdrawiam - PiotrB
