MS Ziemia Szczecińska

[erykmodel]

Witam wszystkich.
Relacja z budowy MS Ziemia Szczecińska skala 1/148. Niech to będzie materiał dla młodych modelarzy. Jak nie należy budować modeli i ma pomóc w uniknięciu innym błędów w budowie modeli .których tu na pewno nie zabraknie.
Model powstaje w oparciu o model kartonowy Orlik. Założenia kadłub laminatowy, nadbudówki z HIPS-u i model ma być pływającym choć to nie konieczność.
Zapraszam wszystkich do komentowania i dopingowania .

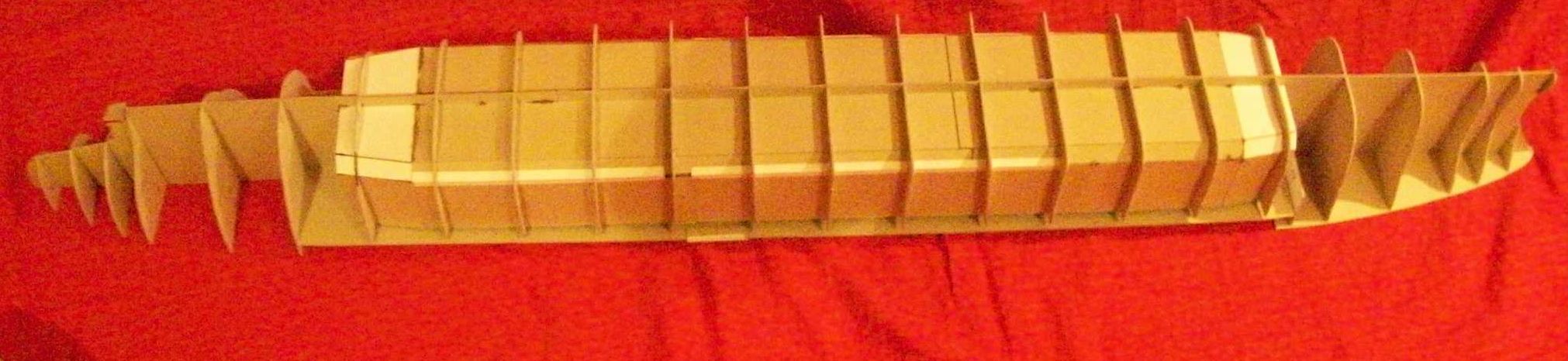

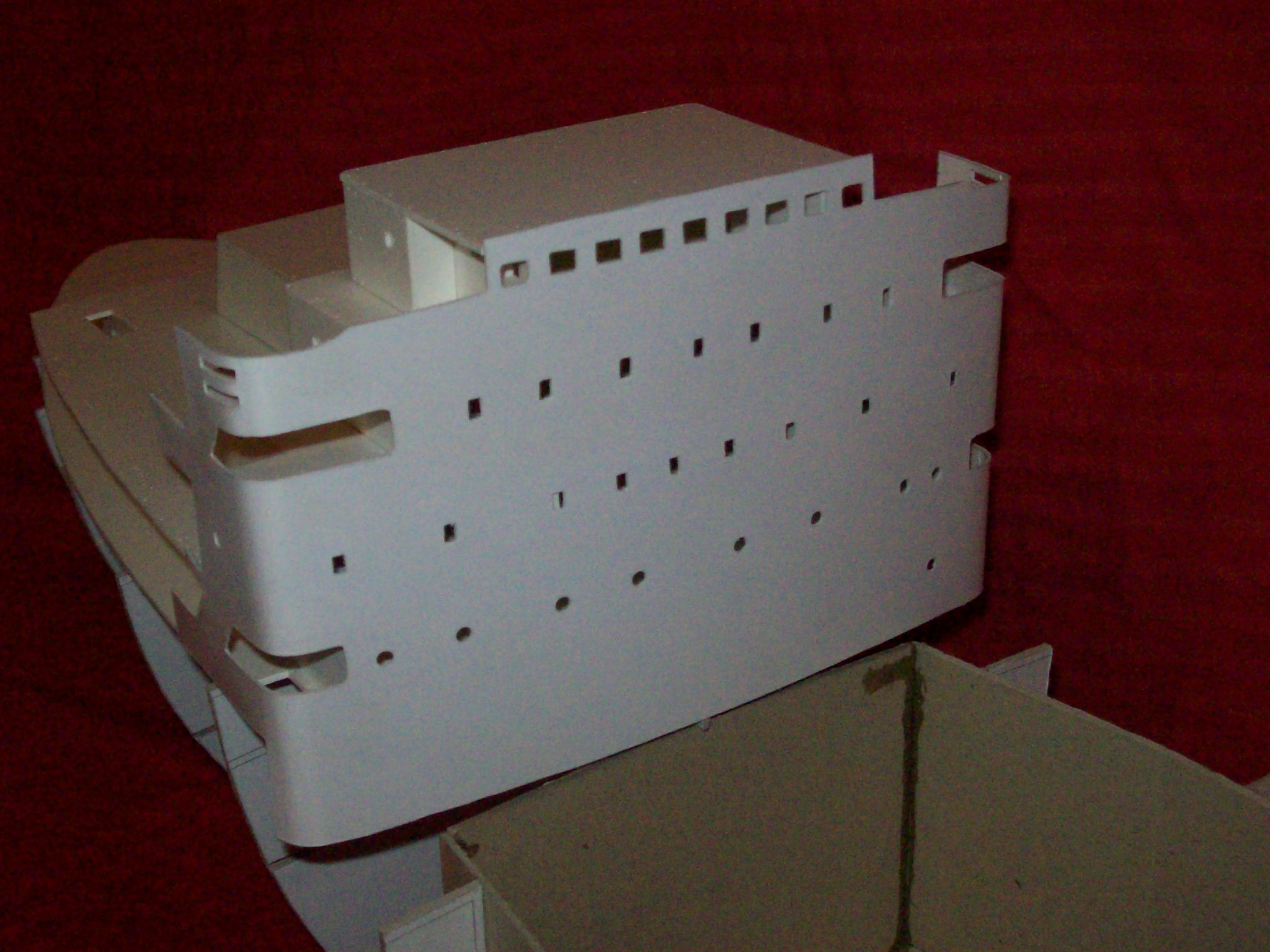

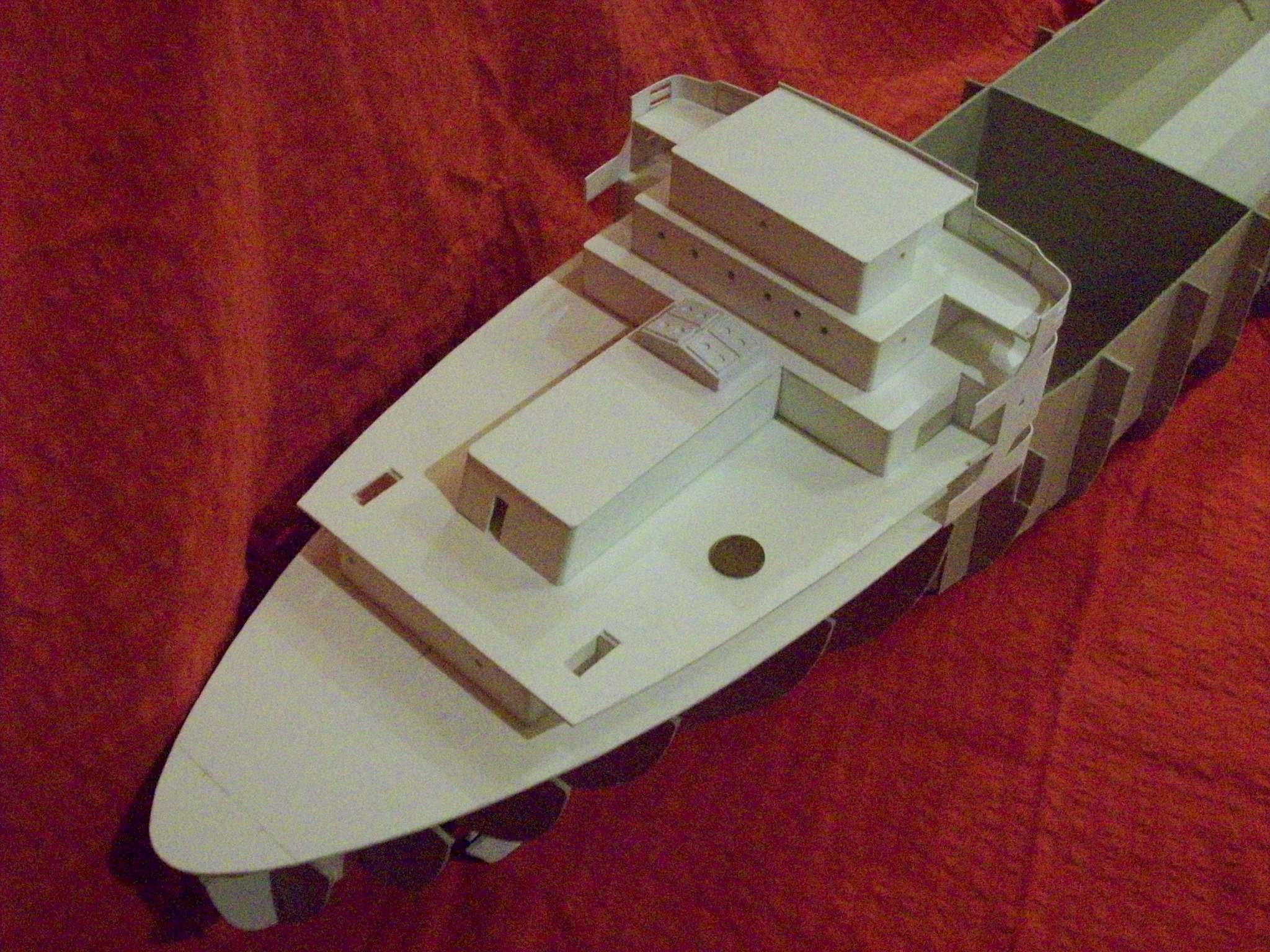

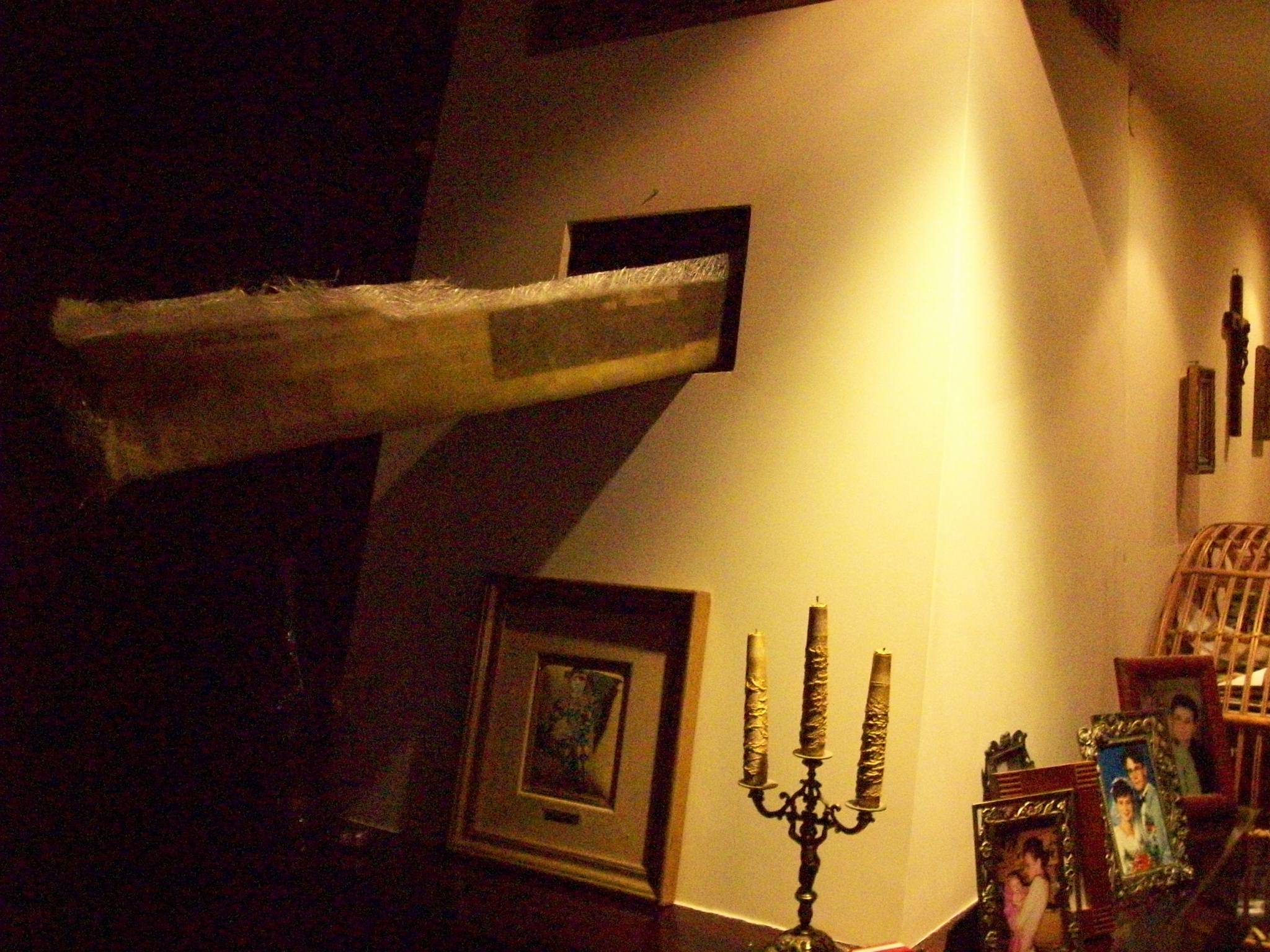

Oto efekty czterech dni pracy

[maciejza]

Oto efekty czterech dni pracy

ciemnosc widze ...

[myszor]

No Eryk , to będzie fajna relacja i na pewno będę Twoim wiernym kibicem .
To wszystko z kartonu ?

[erykmodel]

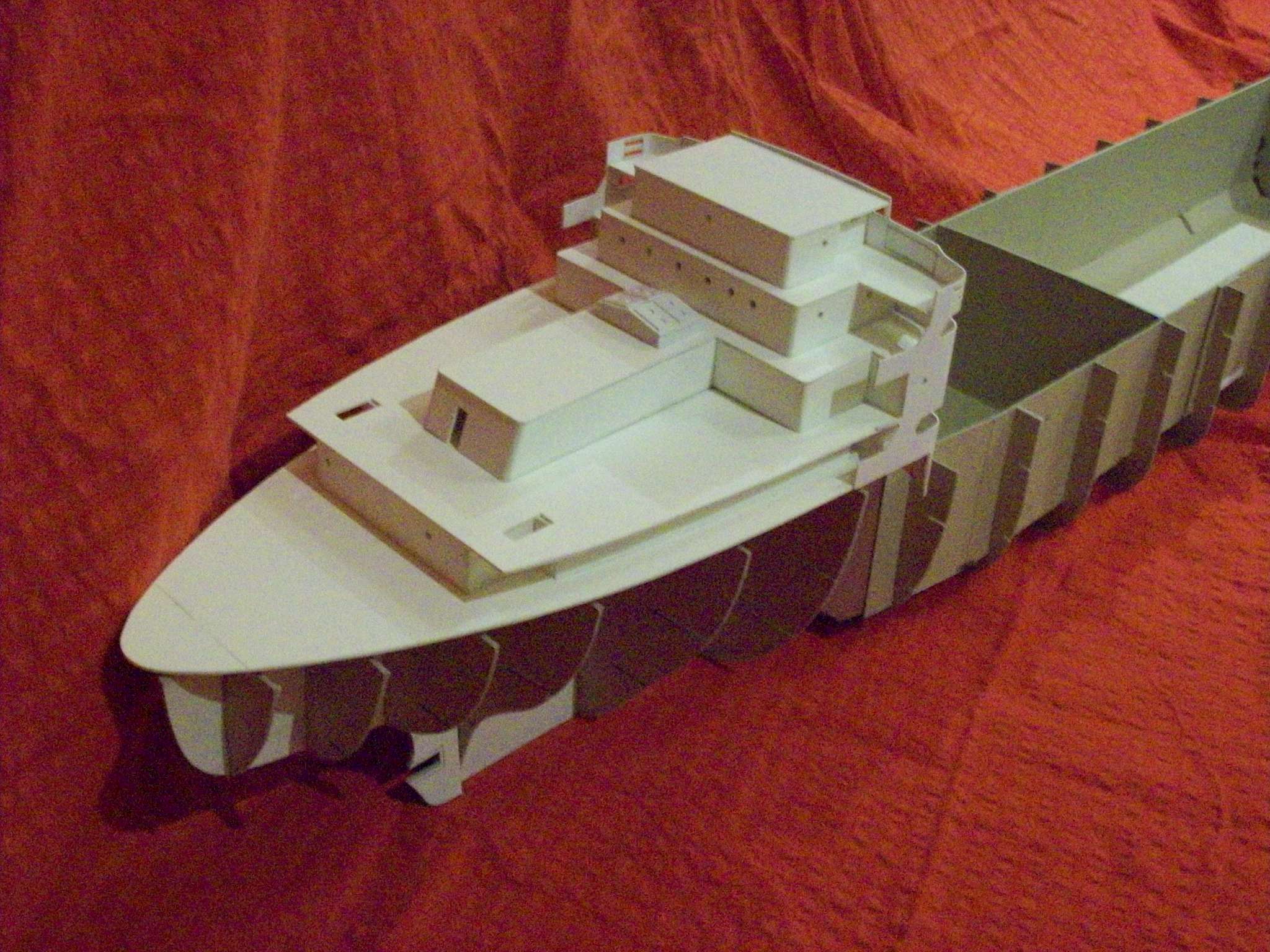

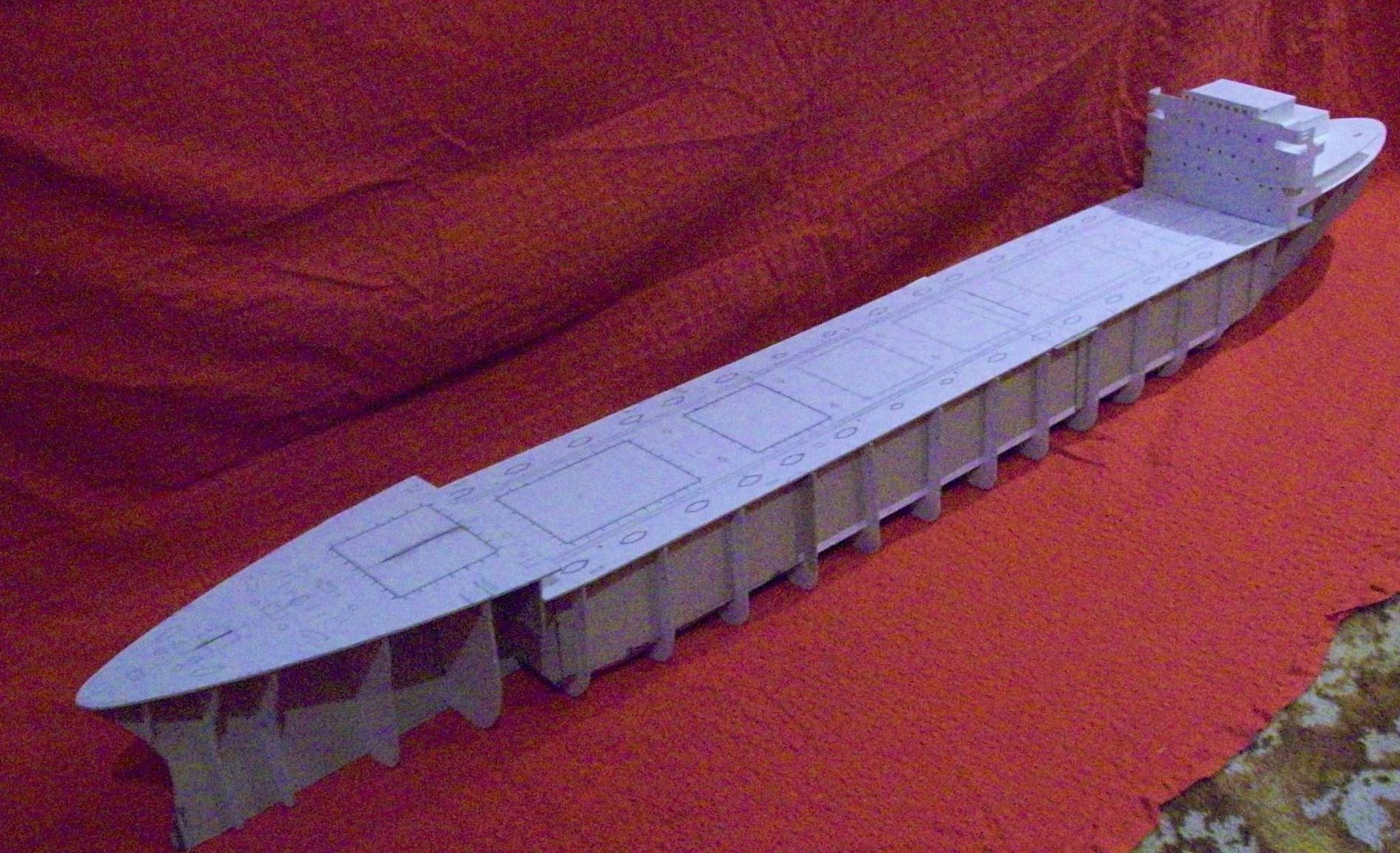

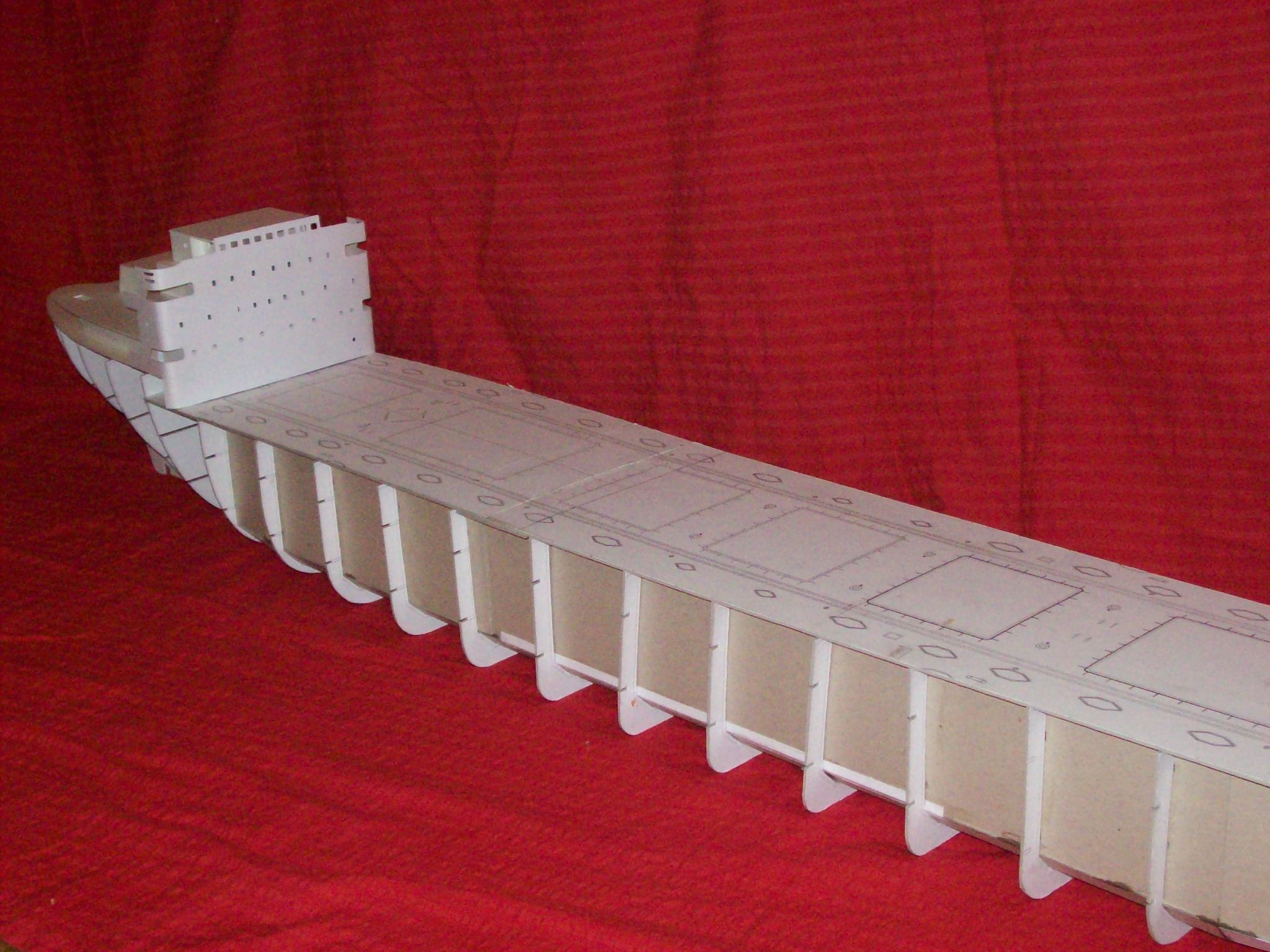

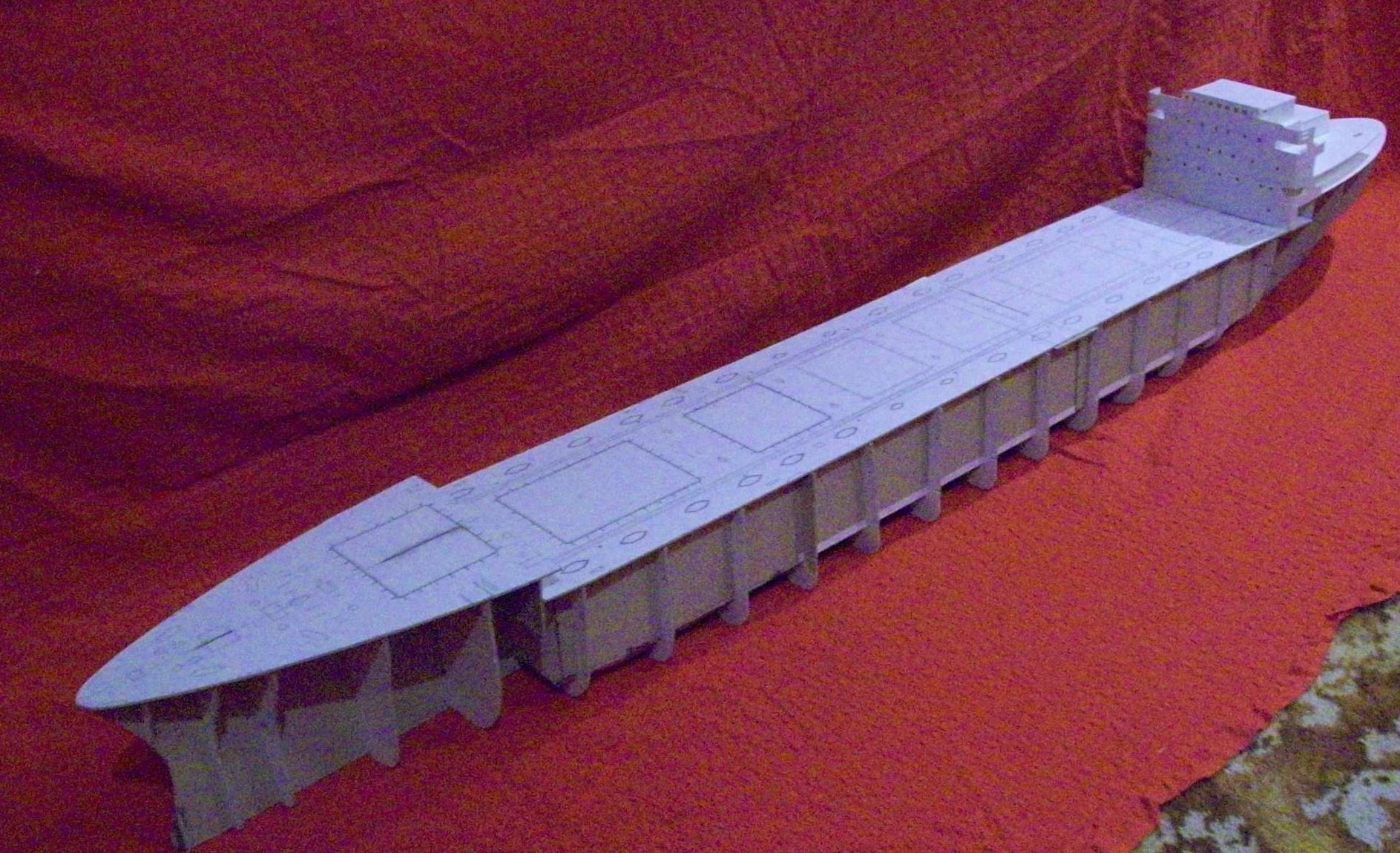

Tak to mniej więcej ma wyglądać po skończeniu szkieletu i oklejeniu poszycia mata szklana 300 i szpachla. Model w sumie prosty nie ma co tu opisywać.Tak to karton będzie to wszystko laminowane i potem do pieca w domu będzie cieplej. Zostanie jedynie skorupa z laminatu. Model aż taki super to nie będzie bo to tylko wycinanka a żadnych innych dokumentacji nie mam. SZUKAM PLANÓW MODELARSKICH NR 88 I 29 ODKUPIE

[antosiek]

Cześć Eryk.

Nie do końca zrozumiałem technologię wykonania kadłuba. Kadłub to ma być kopyto do wykonania formy, czy zalaminujesz papier? Napisz coś o wymiarach.

[erykmodel]

Witam szanownego Mistrza (Halny)

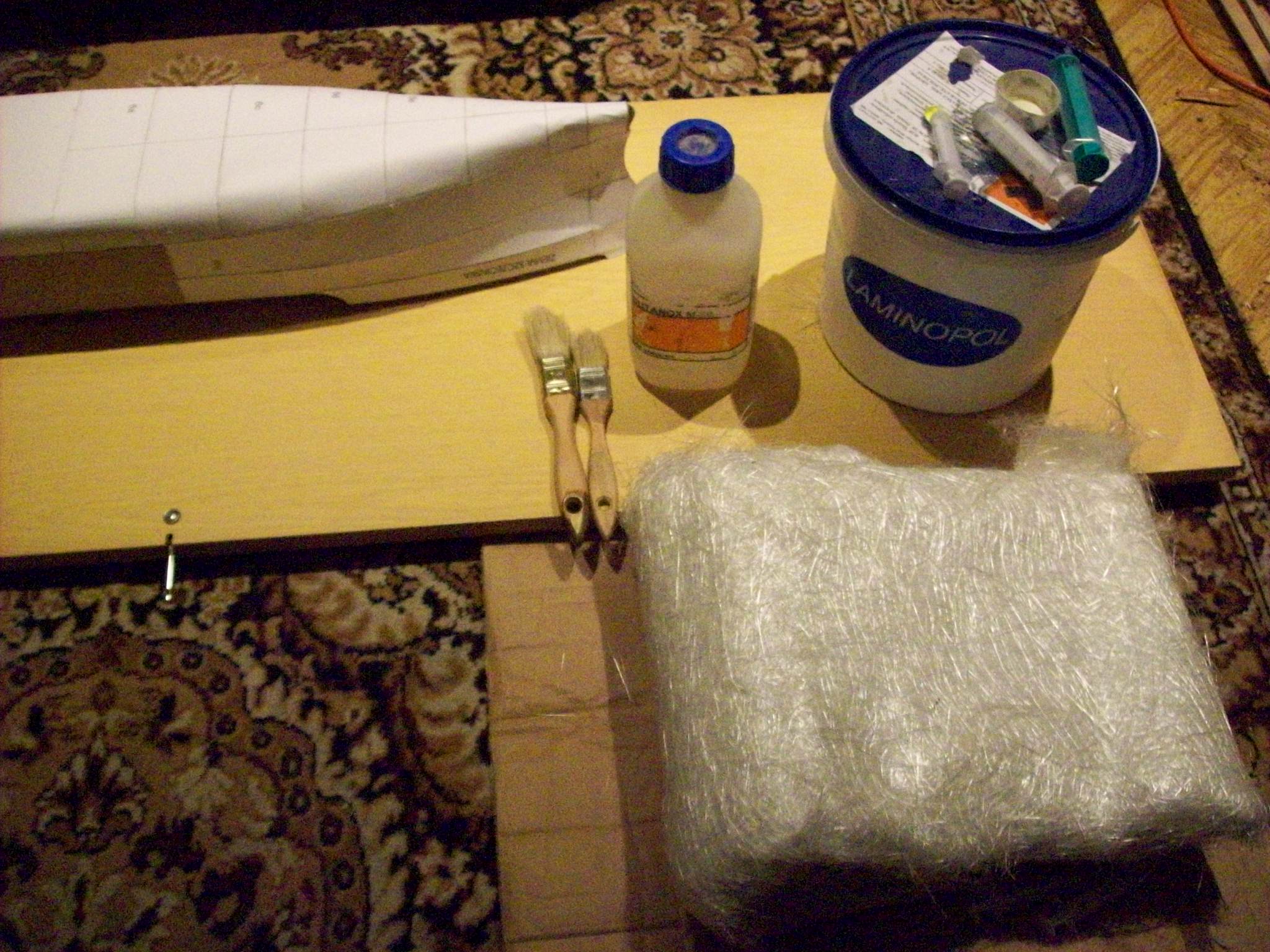

Tak buduję najpierw kadłub z papieru potem kładę na niego dwie warstwy maty szklanej 300 na żywicę poliestrową. Po tym zabiegu cały środek można usunąć. Laminat wstępnie oszlifowany będzie zgrubnie po szpachlowany a następnie dwie warstwy szpachli natryskowej i znów szlifowanie. Wiem z doświadczenia że to powinno wystarczyć. Długość modelu to 132 cm. jeśli ładnie wyjdzie to może pokuszę się o formę.
Pozdrawiam.

[antosiek]

Jaki tam ze mnie mistrz. Tak się tylko bawię. A wracając doi tematu to mam wrażenie, że dwie warstwy maty na taki kadłub to trochę za mało. Wyjdzie chyba wiotkie. Potem przy szlifowaniu mogą być problemy z uginaniem się powierzchni. Żywica poliestrowa do maty jest bardzo dobra bo rozpuszcza klej, którym poklejona jest mata, ale nie jest polecana do kontaktów z wodą. Trudno uwierzyć, ale przecieka. Może jednak nie mata a szmata i epoksyd? To tylko moje sugestie. Po prostu uciekam od poliestrów w modelarstwie jak najdalej.

[erykmodel]

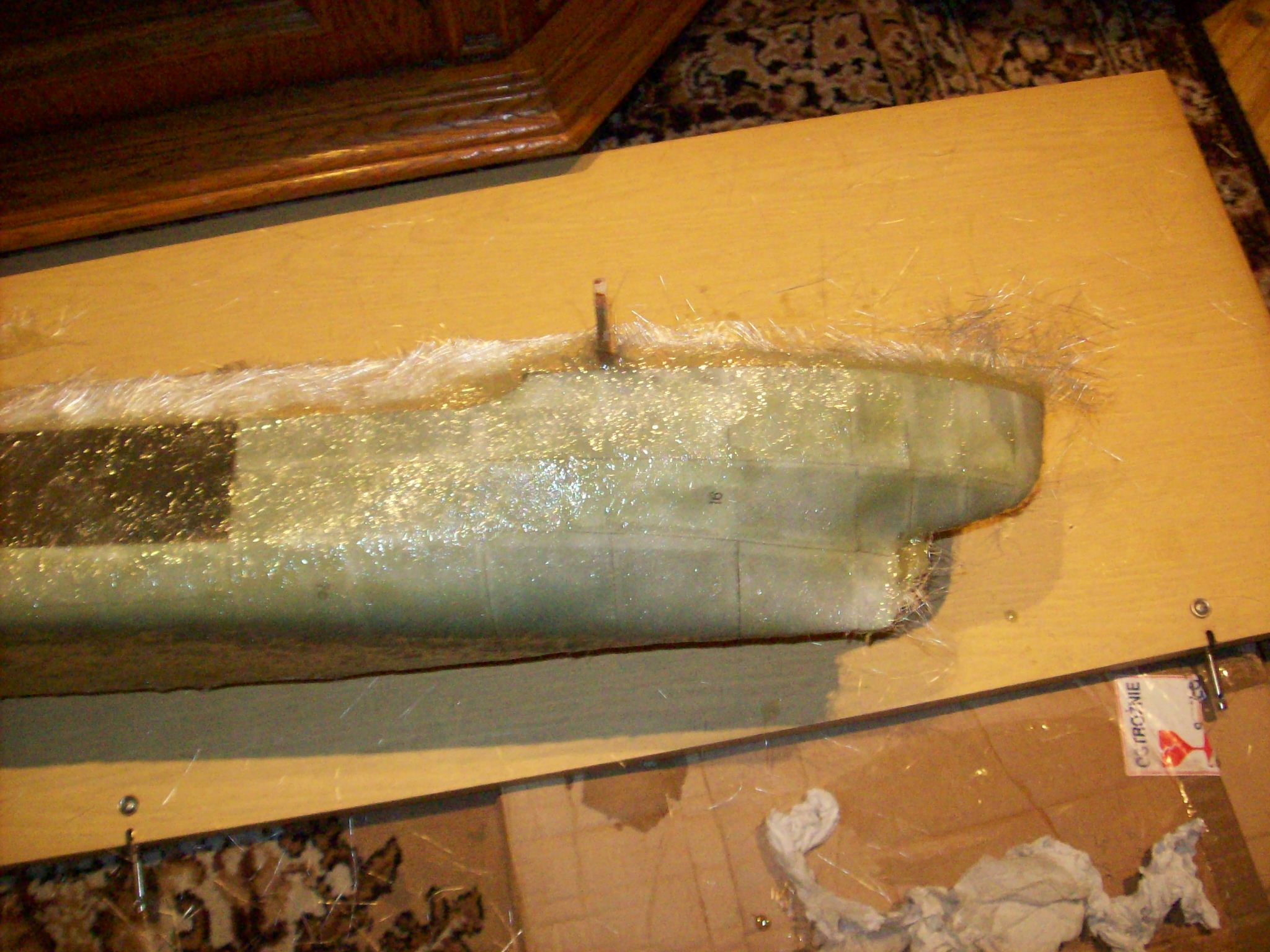

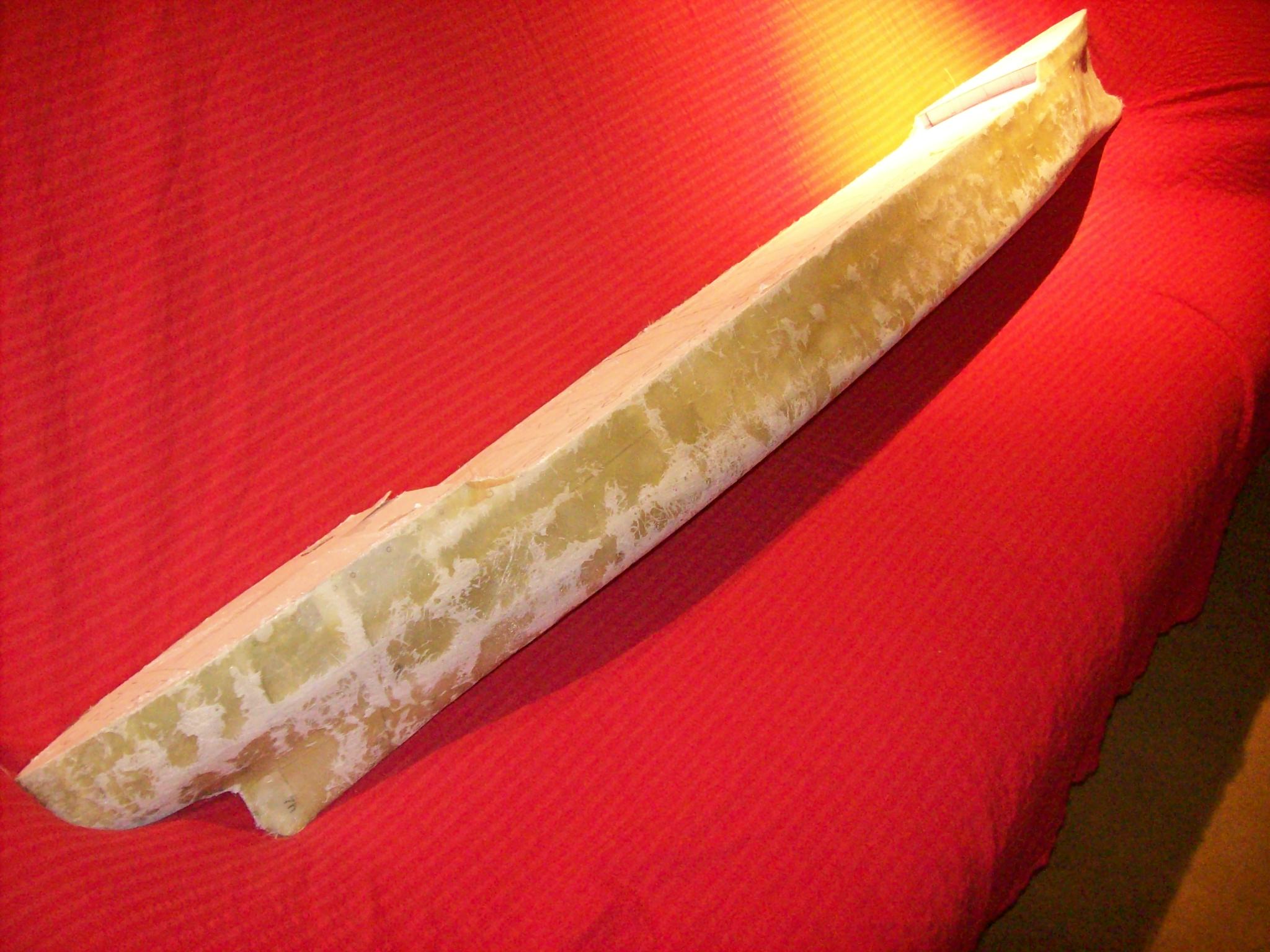

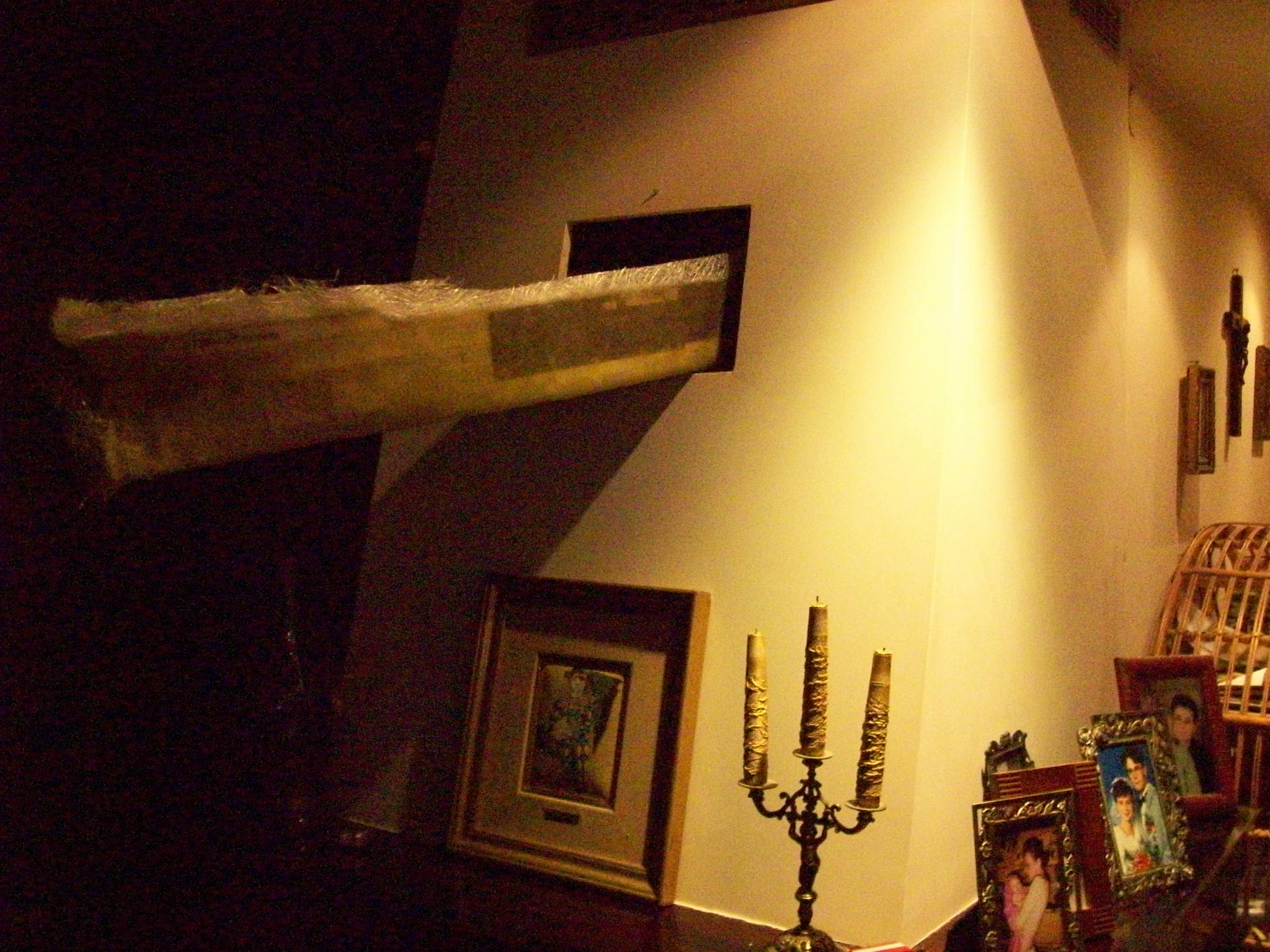

No i się powiodło kadłub zalaminowany wysuszony i trochę oszlifowany jutro darcie skorupy i szpachlowanie.

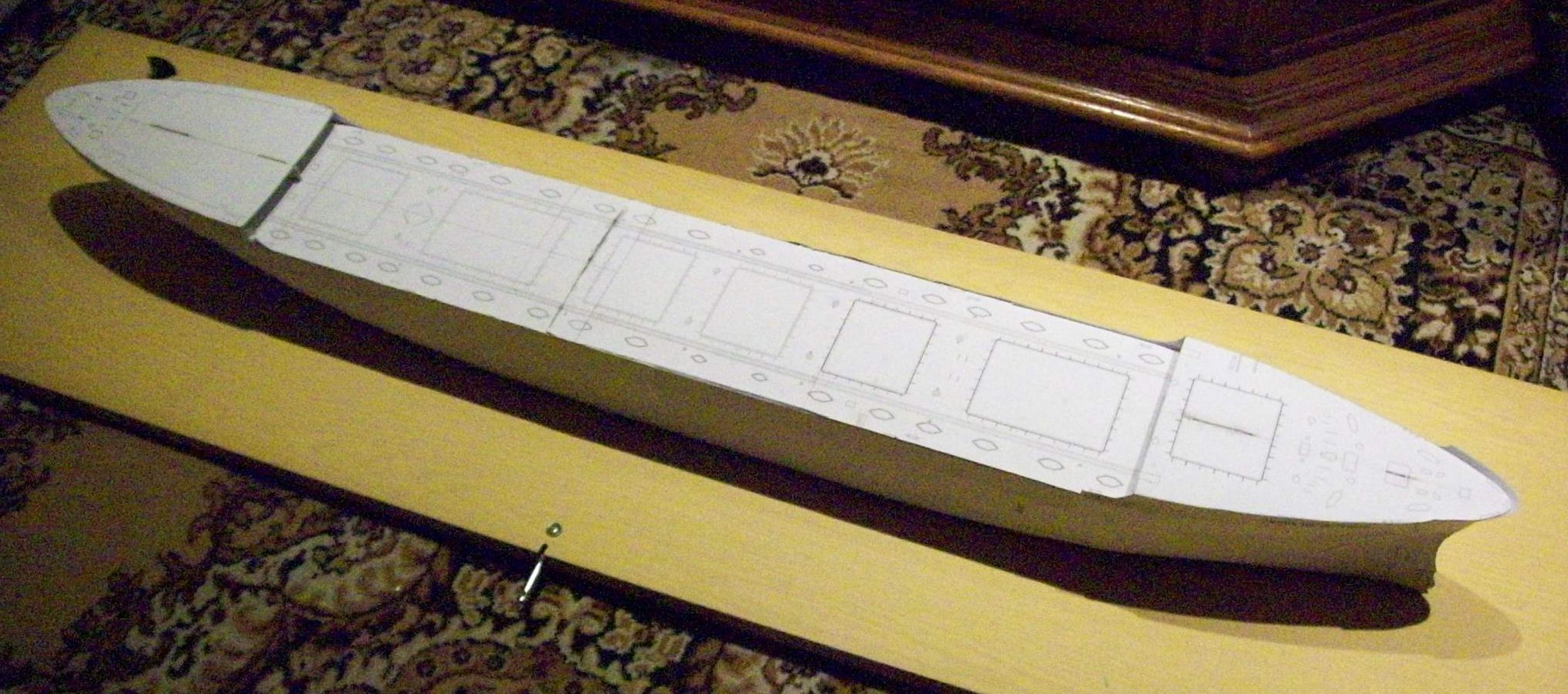

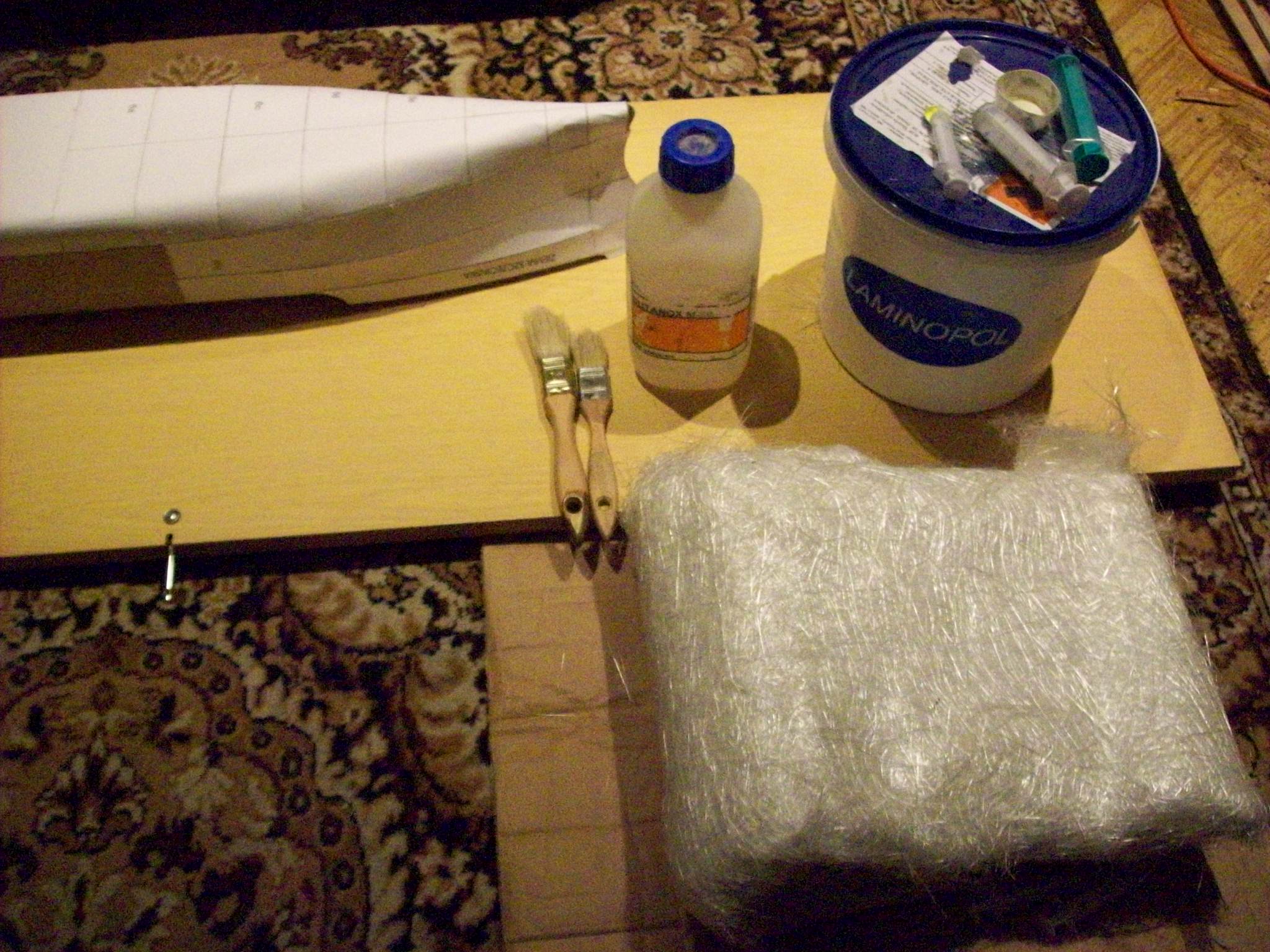

oklejony papierem

[erykmodel]

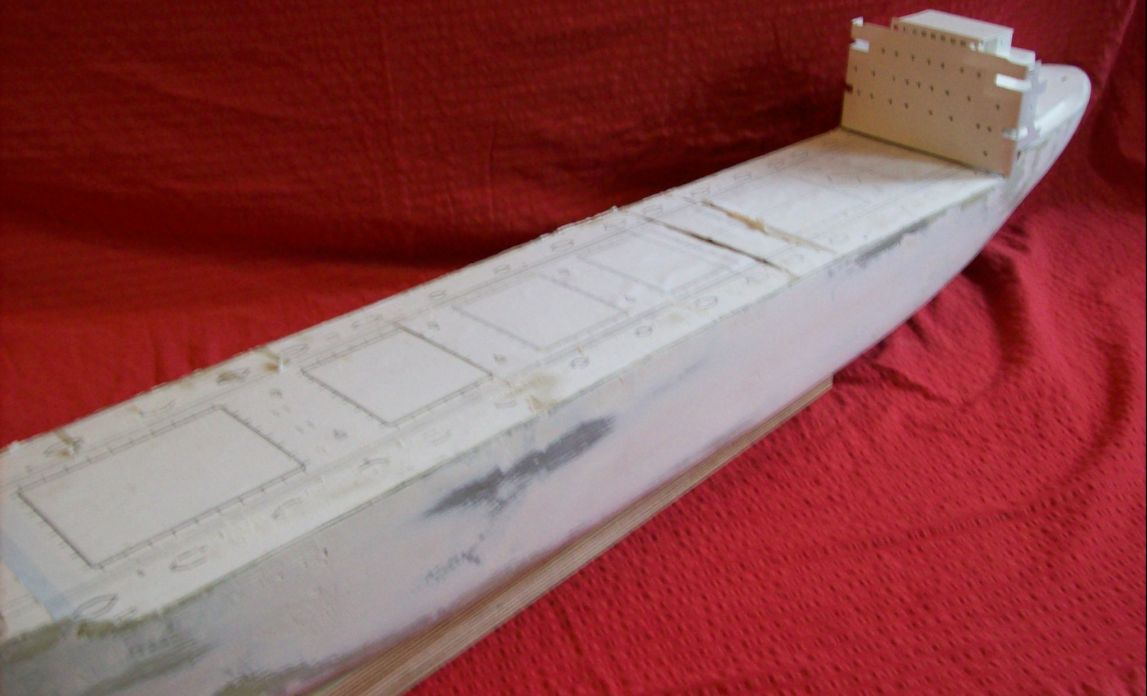

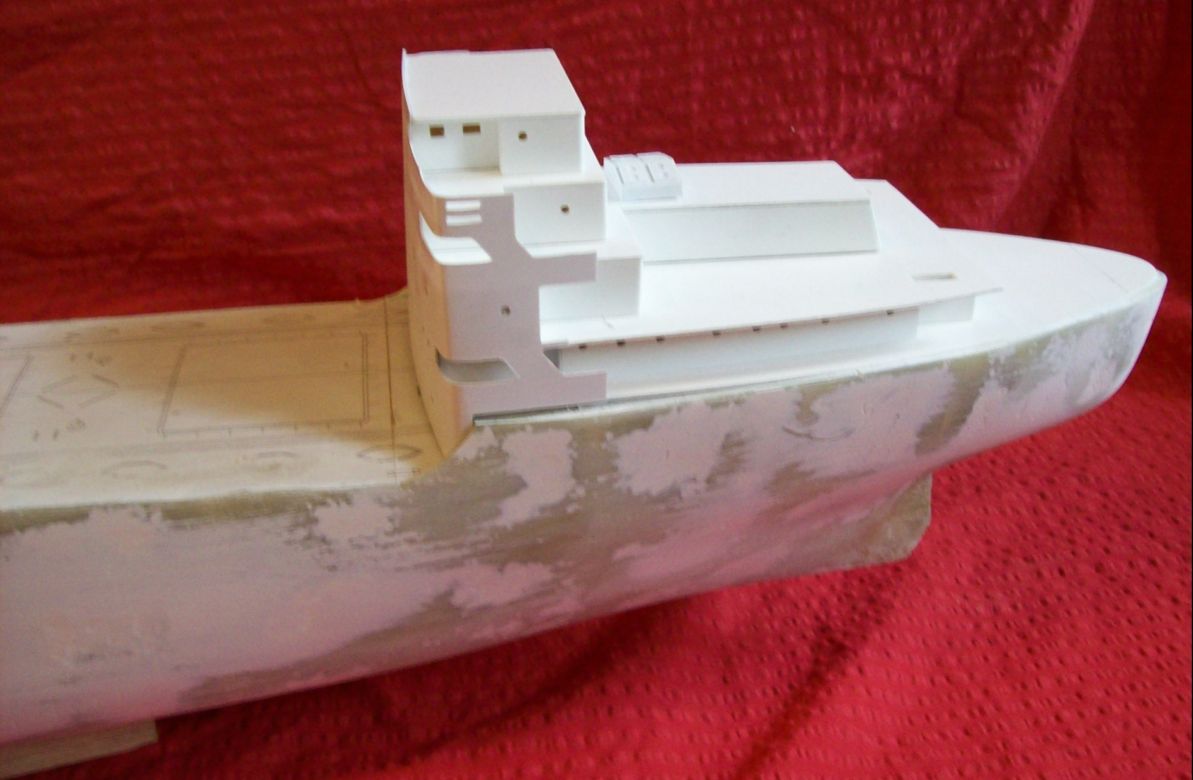

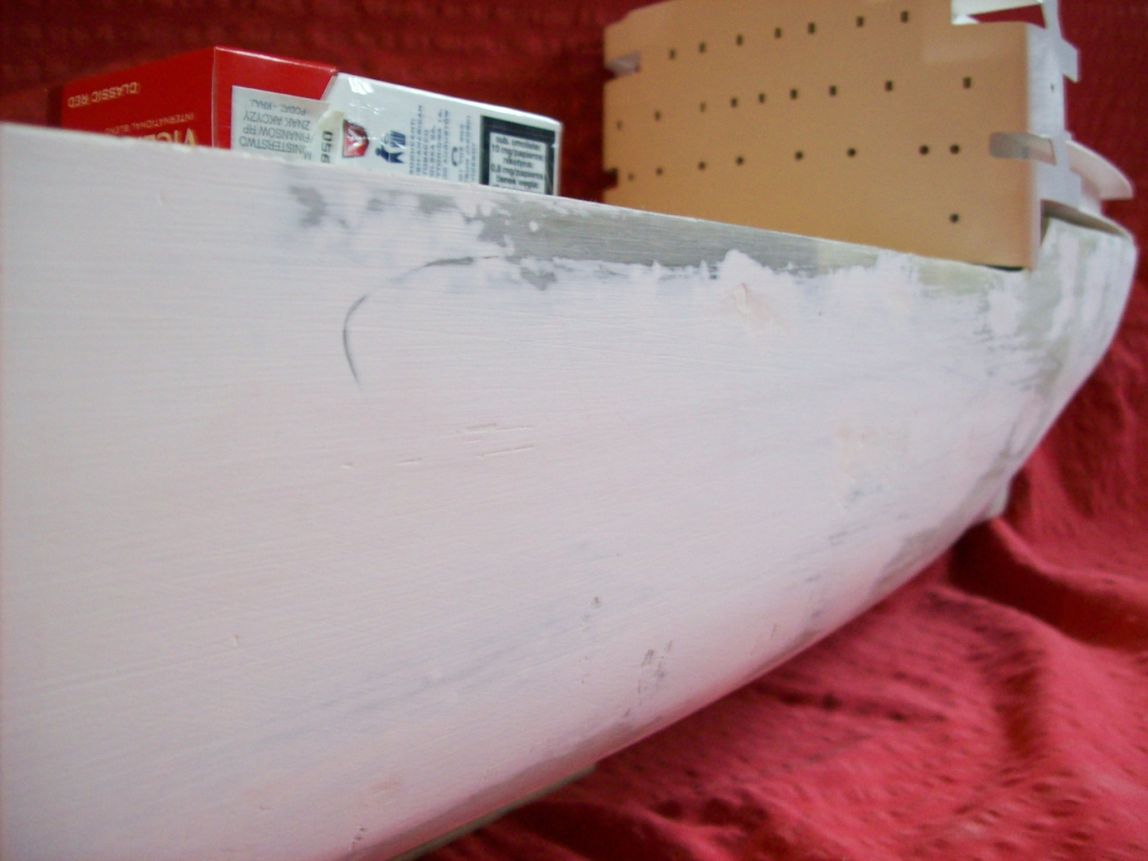

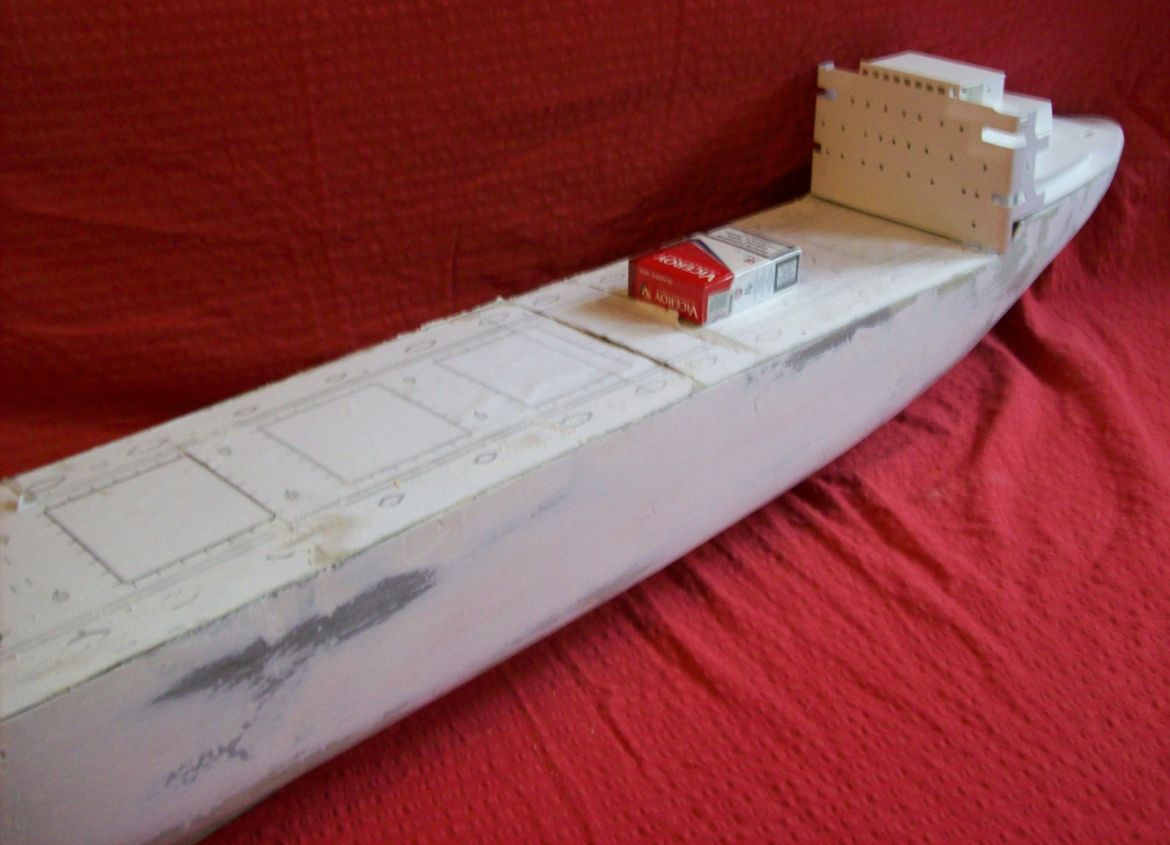

kadłub zalaminowany operacja wyszła bardzo pomyślnie nie wiele szpachlowania. Pierwsze szpachlowanie z ręki drugie będzie z pistoletu. Przykleje pokłady z pvc i do malowania. Może panowie doradzicie jak zrobić łączenia blach nie mam planów trochę trudno bez tego. W tej jednostce chyba nie ma nitów były raczej spawane. Oto kilka fotek z pierwszego szpachlowania i drugiego szlifowania.

[erykmodel]

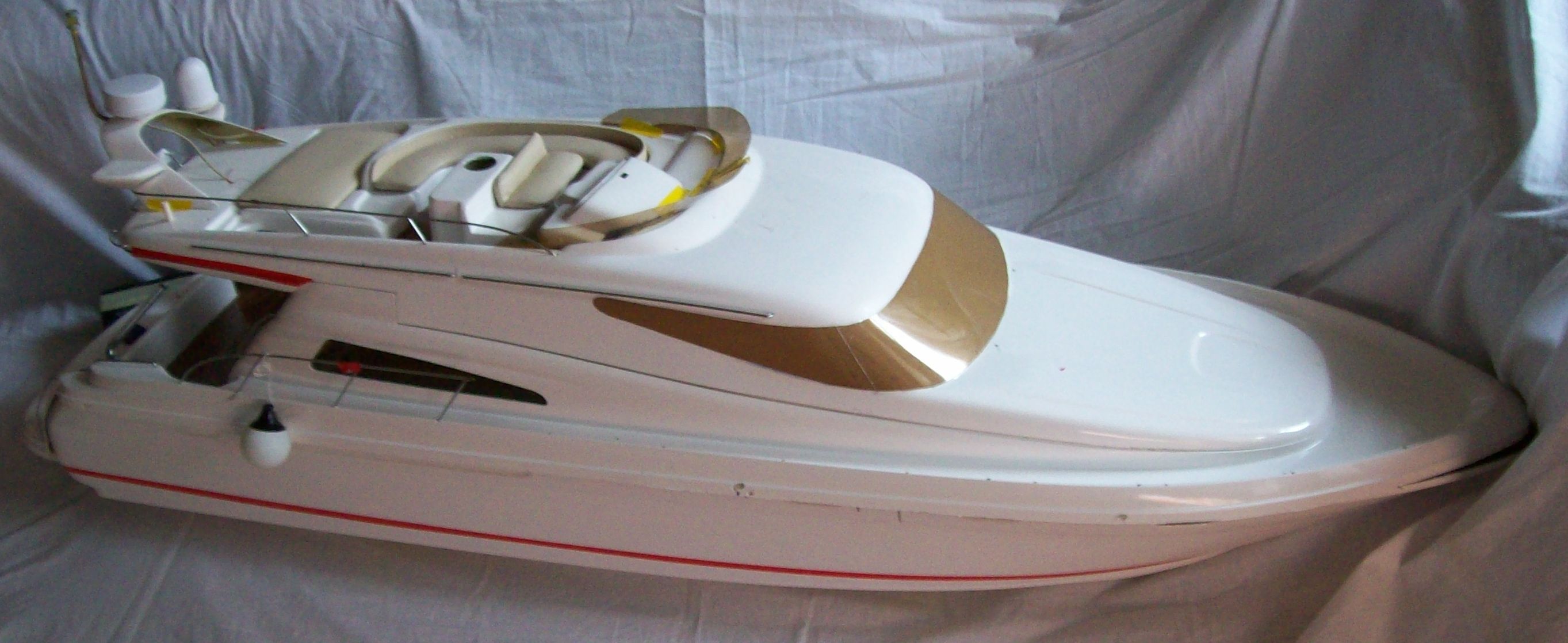

Myszor to jest do pływania
