Re: SSN-688

Post autor: Andrzej1 »

Witam

Czas pozwolił mi na :

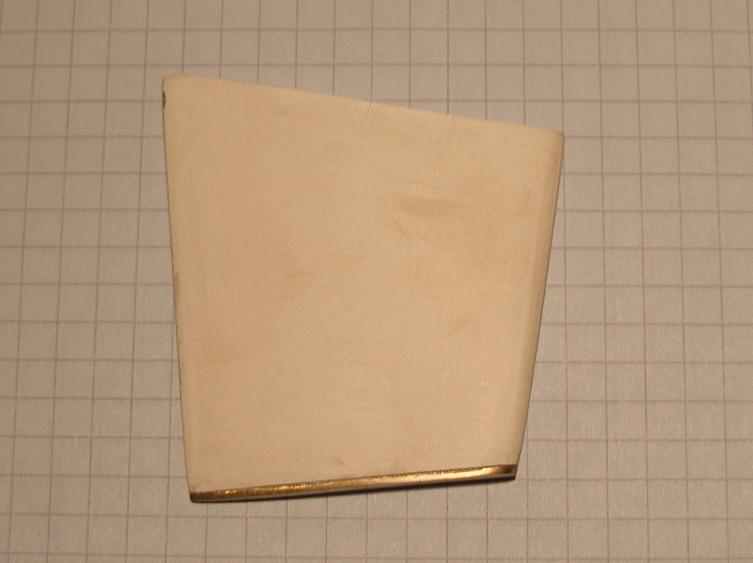

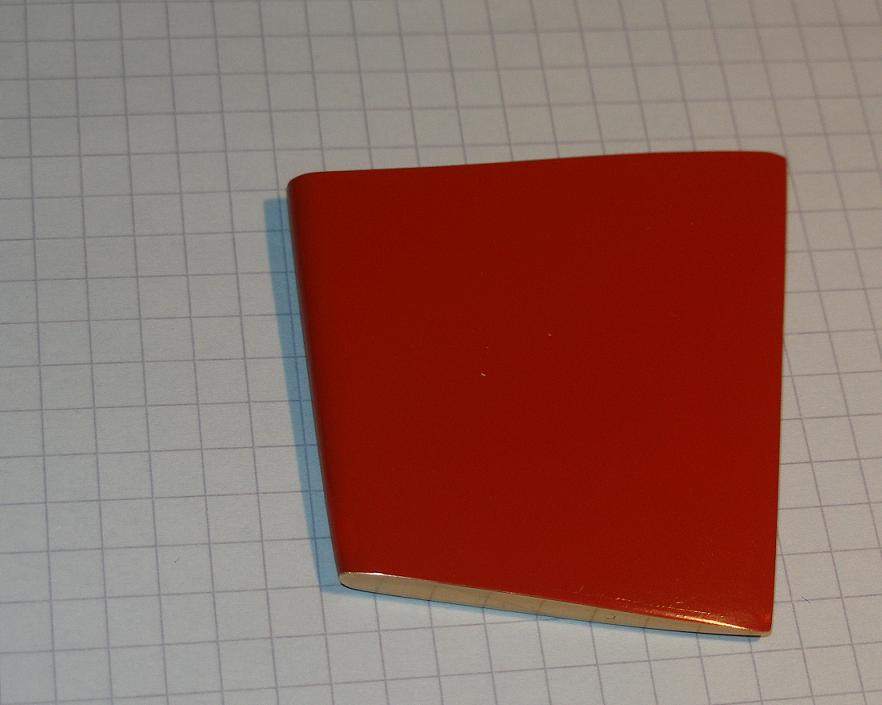

a) Zrobienie nowej płetwy steru kierunku sharatanej przy harcach w fontannie i basenie.
Płetwa zrobiona z PCV i uzupełniona stopą mosiężną, co by tak łatwo nie ulegała.
Na wymianę, to LAla jeszcze poczeka, ale już ma na co wymienić.

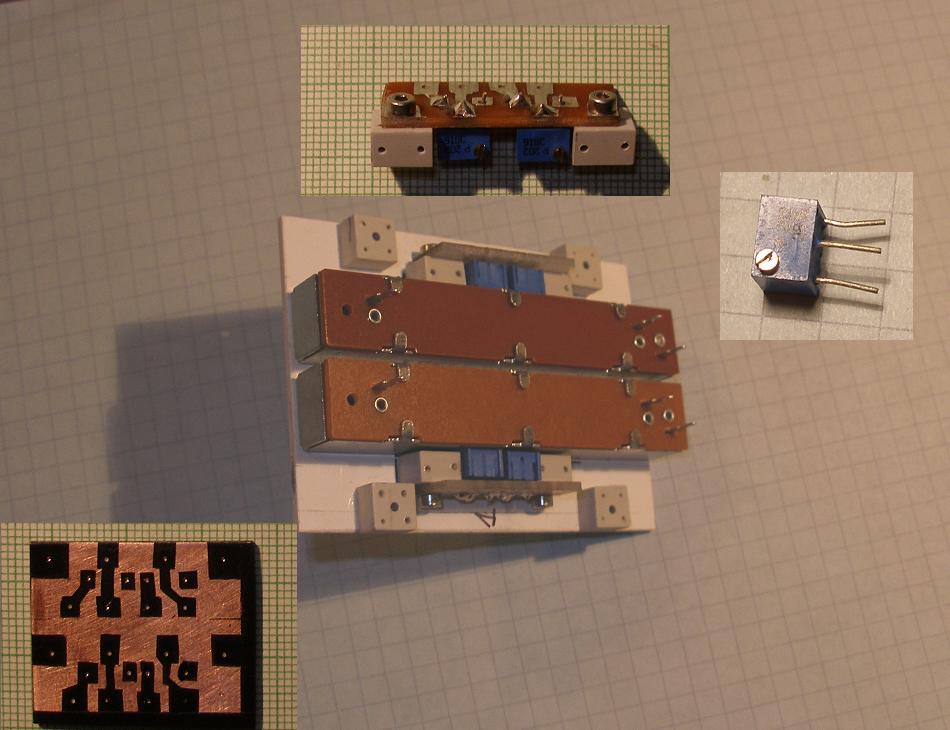

b) Wykonanie płytki będącej maskownicą w aparaturze, a do której przymocowanych
jest całe mnóstwo potencjometrów służących do regulacji i sterowania.
Pewnym wyzwaniem było, dla mnie, wywiercenie otworów tak aby z zewnątrz można było
kręcić potencjometrami regulacyjnymi. Potencjometry przylutowane do płytek z pewną tolerancją
zamocowane do maskownicy z pewną tolerancją, a dziurki malutkie. Ale się udało, niestety nie za
pierwszym razem. I Maskownica i płytki drukowane były wykonywane dwukrotnie. Za pierwszym
razem dokładność była niewystarczająca.



Jeszcze kable, regulacja i do wody.

Z ukłonami
Andrzej Korycki
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

Re: SSN-688

Post autor: Andrzej1 »

Witam

Taki stary i zapomniał, że świąteczna praca w "gufno" się obraca .
Otóż, to powiedzenie sprawdziło się jak najbardziej w moim wypadku.
Polutowałem druty, wyregulowałem oporniki i ... okazało się, że goldpiny do podłączenia
aparatury wystają o parę milimetrów za dużo. Całe ustrojstwo nie mieści się w aparaturze.
Przyznaję, że nie mierzyłem sugerując się dużymi wymiarami tego co tam było.
Ale jeden wymiar przekroczył dostępne miejsce. Muszę wymyślić inny sposób połączenia
z aparaturą. Nie jest to trudne, ale denerwuje, że nawet przy takiej dupereli niezbędna jest
staranność. To tak ku przestrodze wszystkim, którzy mierzą okiem.



Z ukłonami
Andrzej Korycki
Awatar użytkownika
oksal
Posty: 1879
Rejestracja: 04 gru 2010, 21:55

Re: SSN-688

Post autor: oksal »

Andrzej, to który drucik wysadzi .OJ... wiem powinno być nowe jorki , tylko ze teraz z tego nie można żartować, ro... baki od...razu na...mierza..ją. Smutne, tylko ze prawdziwe/. O lali trzeba się poważ.. nie "wypowiadać" :)
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

Re: SSN-688

Post autor: Andrzej1 »

Witam

Otóż, Adamie, nie zrozumiałem. Zbytnia zawiłość Twojej wypowiedzi sprawiła, że popadłem
w niemy stupor czego efektem jest :

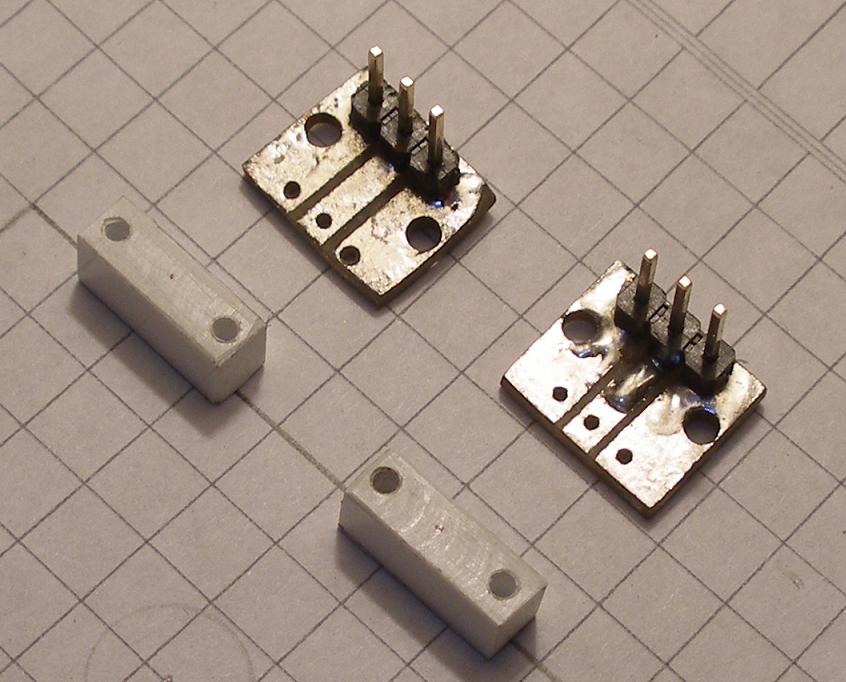

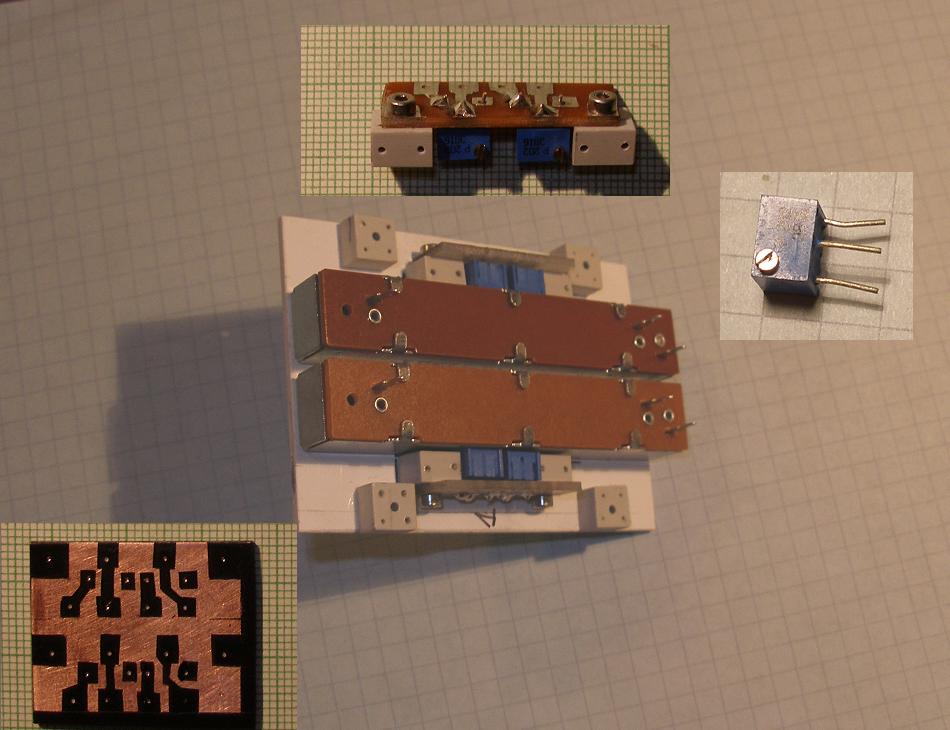

Nowe połączenie do aparatury, które się już w niej mieści. Połączenie to zawiera dwa prostopadłościany. Wydaje mi się, że Grzegorz75 oceni je co najmniej na 4.

Przyczepiłem to wszystko za pomocą kleju i wkrętów M1.6.

Lutowanie drutów do płytek było dość upierdliwe. Całe szczęście, że to nie będzie widoczne.

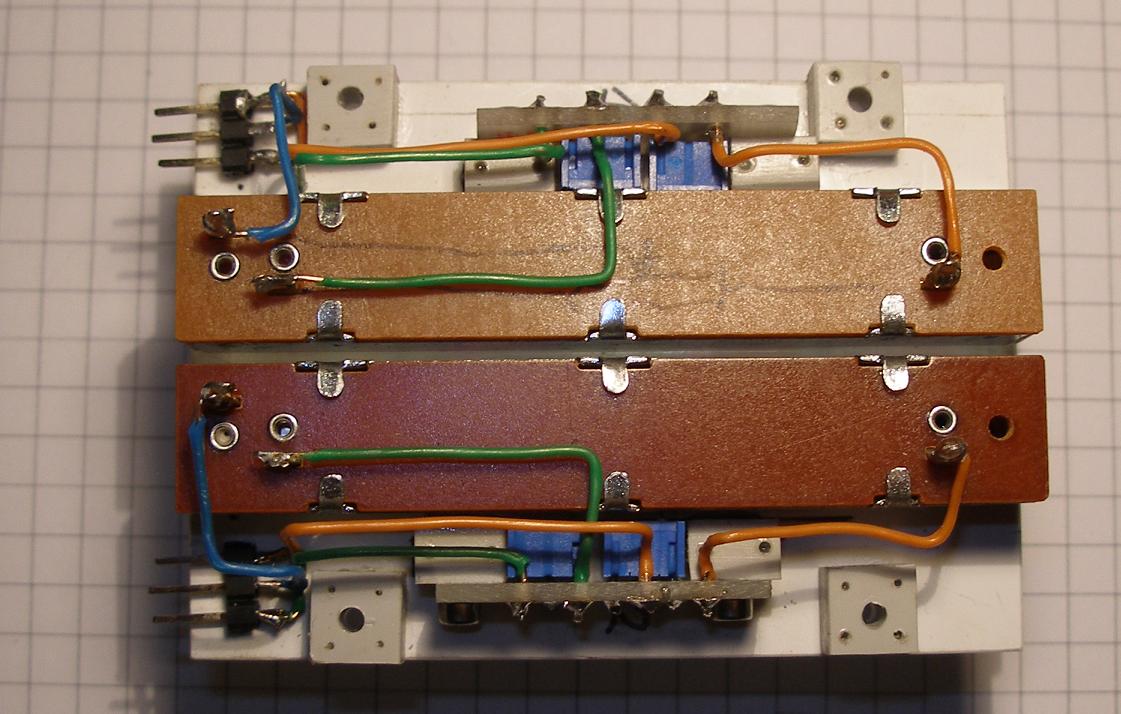

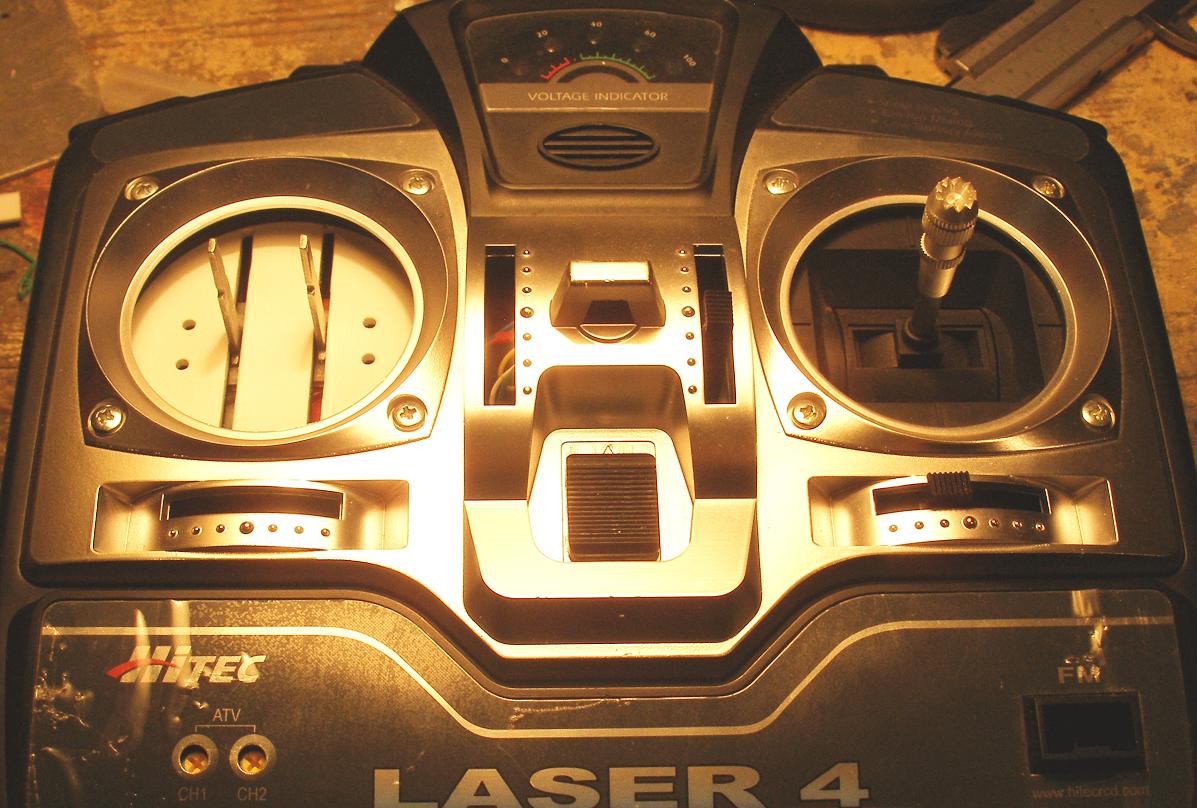

W aparaturze prezentuje się tak :

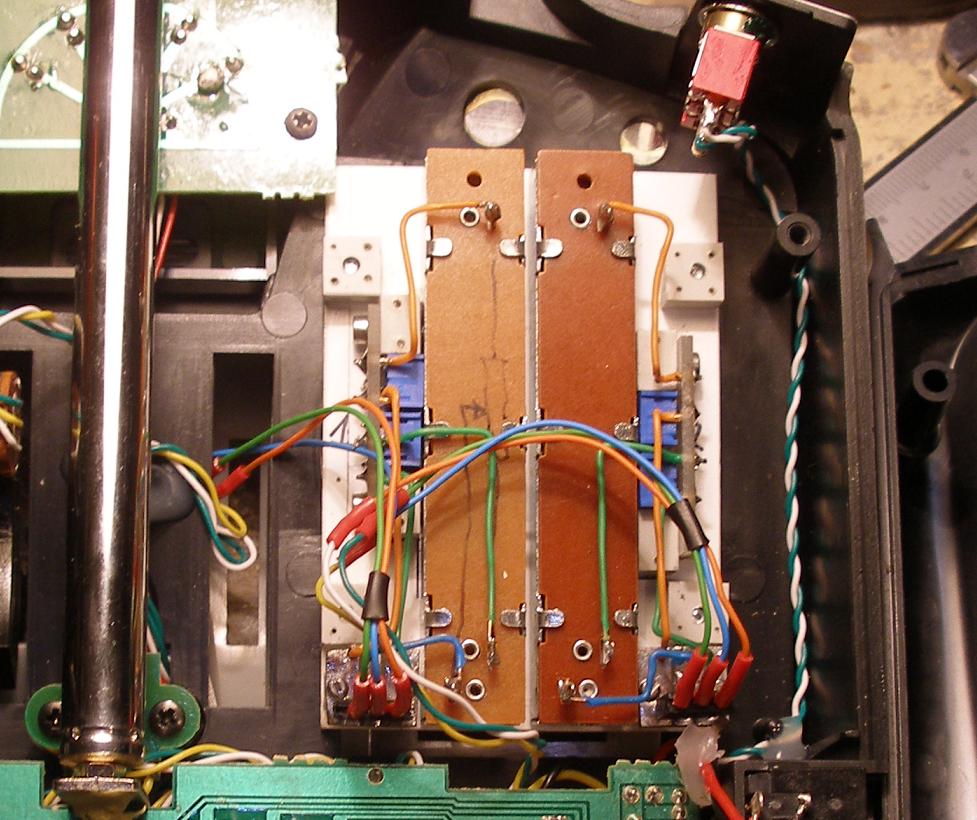

Aparatura teraz wygląda tak :

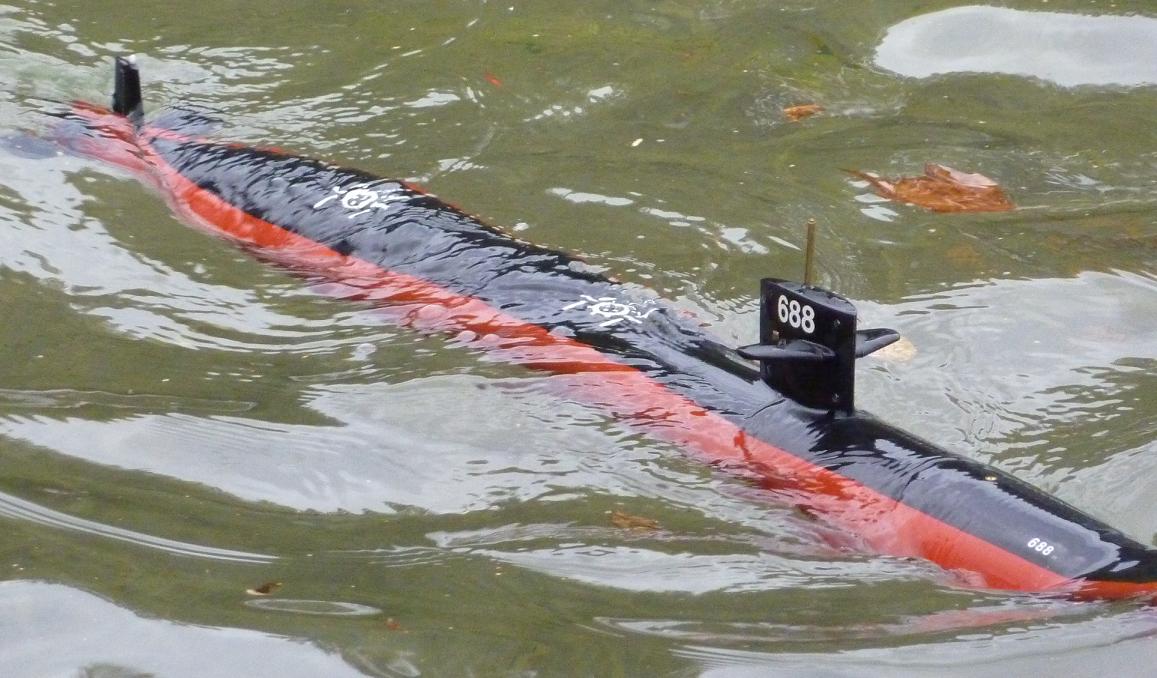

I jeszcze zdjątko modelu, co by niektórym ślipka nacieszyć :


Z ukłonami
Andrzej Korycki
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

Re: SSN-688

Post autor: Andrzej1 »

Dziędobry

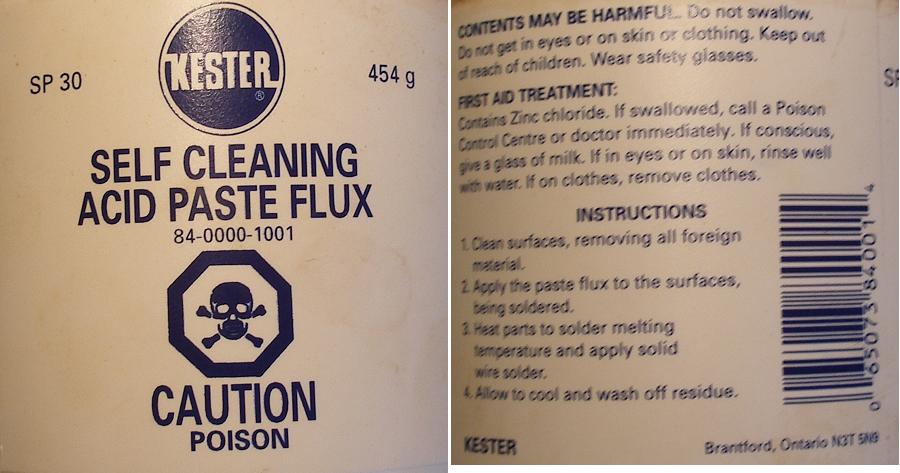

W związku z licznymi pytaniami dotyczącymi mitycznej pasty, informuję :
to taka pasta :



Lepszej jeszcze nigdy nie widziałem, a widziałem ich sporo. Nie nadaje się do wszystkiego, ale do lutowania blaszek w modelach jak najbardziej.
Jak ktoś ma końtakt z "Hamerykom" to może próbować.
W Europie chyba jej nie ma.

Z ukłonami
Andrzej Korycki
Awatar użytkownika
Andrzej1
Posty: 1568
Rejestracja: 04 gru 2010, 21:56
Lokalizacja: {"name":"Polska Szczecin","desc":"","lat":"","lng":""}

Re: SSN-688

Post autor: Andrzej1 »

Witam

Osamotniona LAla w piwnicy wyła o pomstę.
Zdobyłem się na odwagę i kupiłem ledy do zbiorników.
Tranzystory też kupiłem. Nie było to wszystko drogie, bo płacił Gura.
Trzeba ją też kiedyś skończyć.

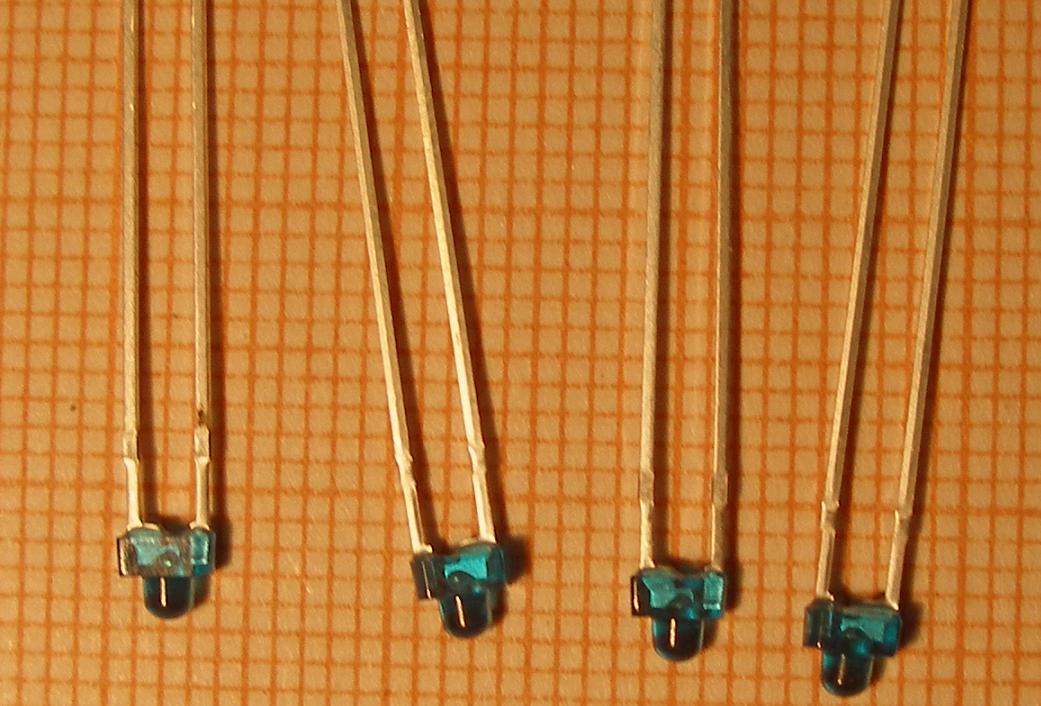

Na zdjęciu ledy.




Z ukłonami
Andrzej Korycki
Awatar użytkownika
rychenko
Posty: 677
Rejestracja: 04 gru 2010, 21:56

Re: SSN-688

Post autor: rychenko »

Witaj
Faktycznie słychać az u mnie to wycie opuszczonej Laluni , fajnie ze kupiłeś te Ledy no i tranzystory ze udało się Tobie Andrzeju dostać i jeszcze do tego niedrogo :D bo Guru zapłacił fantastycznie , fajnie tez ze pokazałeś te Ledy maja długie nóżki do wlutowania to tez bardzo fajne ogólnie jest fajnie !!!
:lol:
Pozdrawiam Ryszard
Tu zaopatruję się w polistyren i inne materiały
http://www.swiatmodeli.eu/
Awatar użytkownika
bartes123
Posty: 759
Rejestracja: 04 gru 2010, 21:56

Re: SSN-688

Post autor: bartes123 »

A czy ona żyje? Czy zazdrości Orkanowi Zazdrości?
Awatar użytkownika
Thor
Posty: 0
Rejestracja: 02 sty 2017, 15:59

Re: SSN-688

Post autor: Thor »

Panie Andrzeju Korycki,
gdzie Pan w Szczecinie bądź okolicach pływa ze swoimi modelami oprócz fontanny na Szymanowskiego?
