Polski ścigacz o.p. 1:25 - RC

[Irek350]

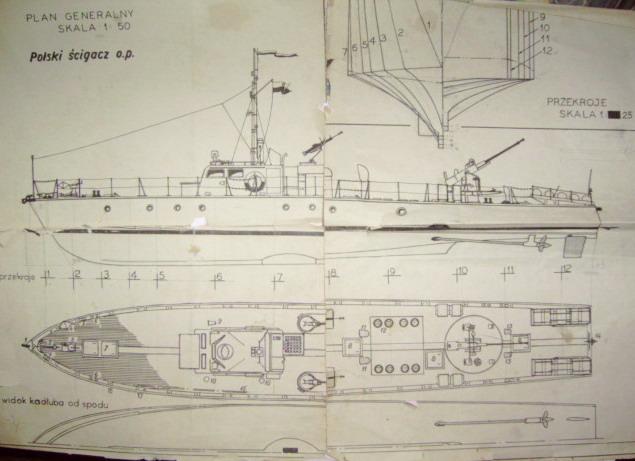

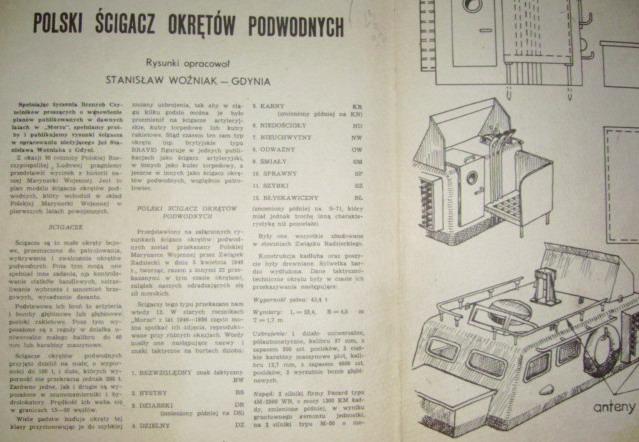

Robiąc porządki w papierach natknąłem się na Plany Modelarskie nr 68 , a w nich taki fajny okręcik.
Zrobię go w ramach treningu dla syna, aby miał na czym potrenować sterowanie modelami pływającymi.
Bardzo prosta konstrukcja kadłuba (poszycie można zrobić z płatów sklejki) i dość skromne wyposażenie powinny skrócić czas budowy do końca wakacji B)
Wybrałem skale 1:25, co da model o długości 98cm.

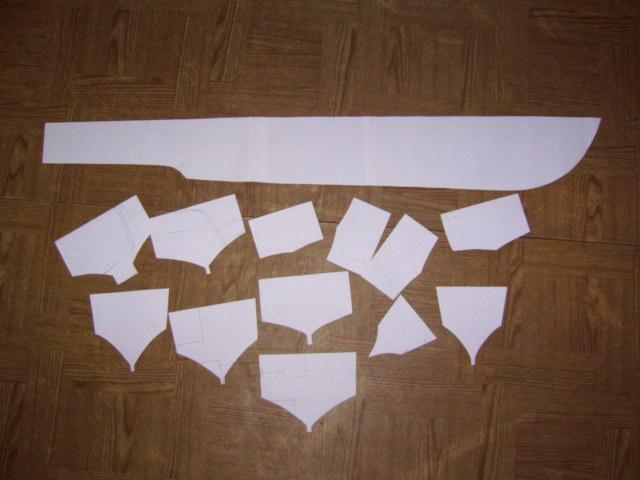

Wyciąłem już wzory wręg i kil z papieru.
Czas udać sie po drewno do sklepu. :angry:



Oczywiście model będzie pływający sterowany aparaturą 2- kanałową z regulatorem obrotów.
Napęd stanowić będą dwa silniki elektryczne.
Zasilanie - akumulator żelowy 6V lub pakiet 7,2V

[Irek350]

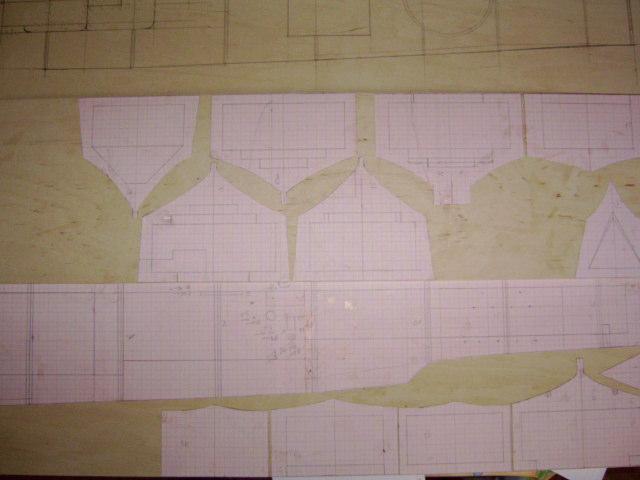

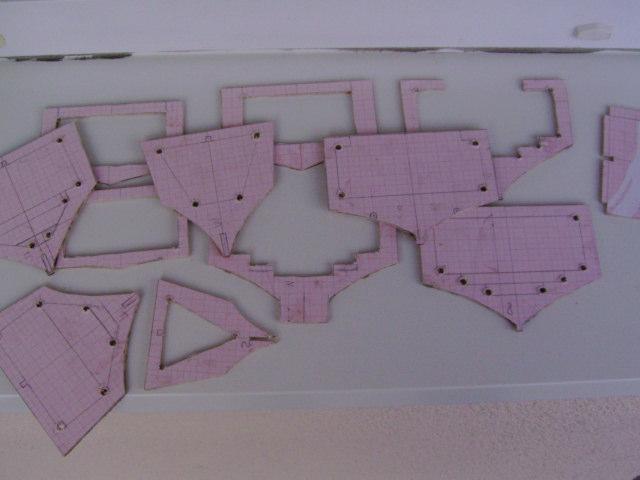

Wzory wręg przerysowane na papier milimetrowy zostały naklejone na sklejkę wodoodporną o grubości 4mm.

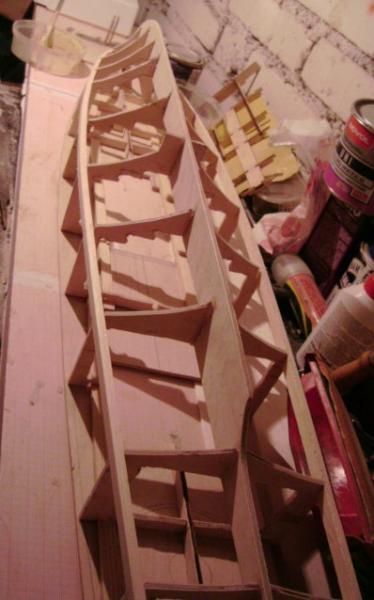

Wręgi już częściowo wycięte:

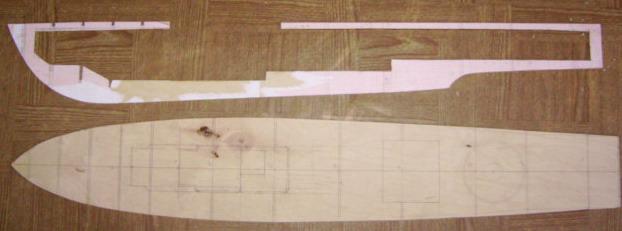

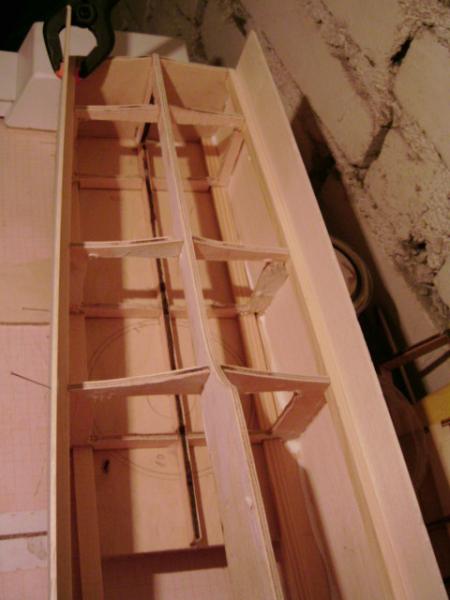

Spodnia częśc pokładu i kil.

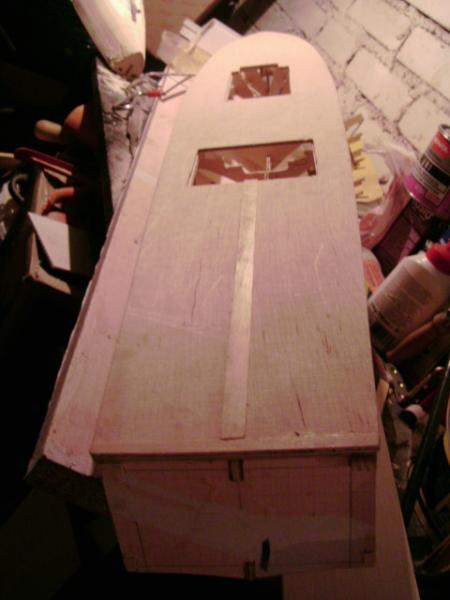

Pokład będzie wykonany warstwowo. Na spodzie sklejka 4mm, a na górze listwy:

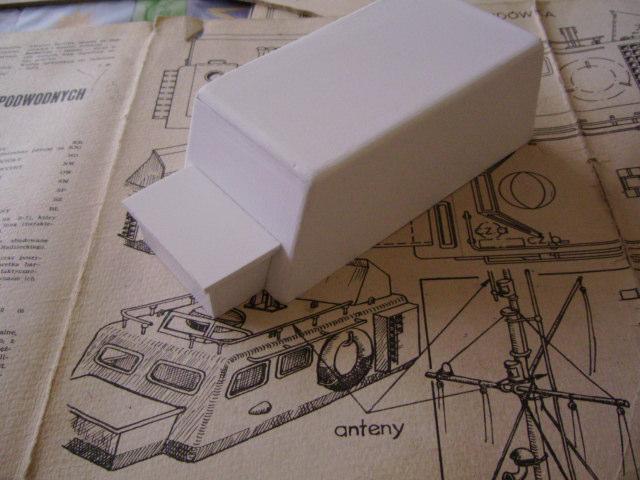

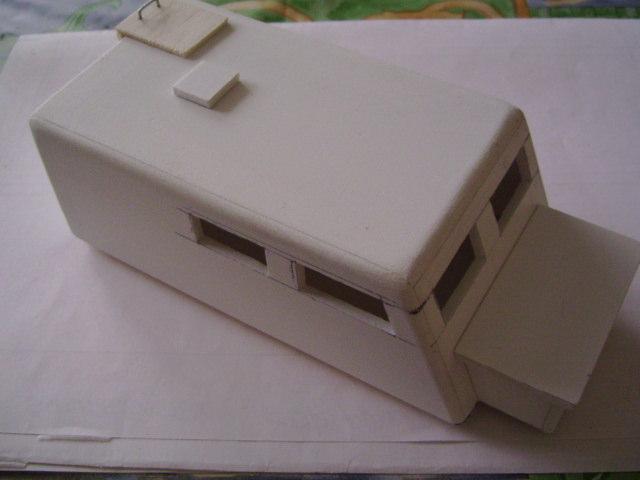

Pierwszy raz wykonałem coś z PCW spienionego:
Całkiem miłe w wycinaniu, trochę gorzej jest z obróbką papierem ściernym.

[Tomasz_D]

Szkoda Irek że użyłeś na nadbudówkę spienionego PCV zamiast poliestyrenu, PCV jest dobre do konstrukcji wewnętrznych (wręgi,wzmocnienia) jego wadą jest to że jest zbyt miękkie na konstruowanie z niego elementów zewnętrznych, jest po prostu zbyt podatne na uszkodzenia - wgnieciesz je nawet paznokciem.

[Irek350]

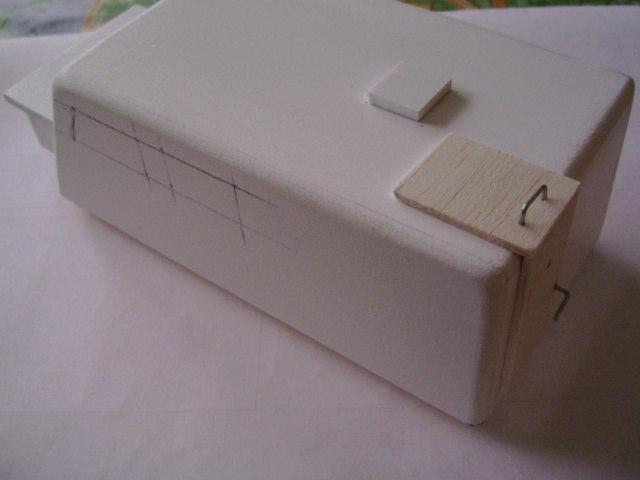

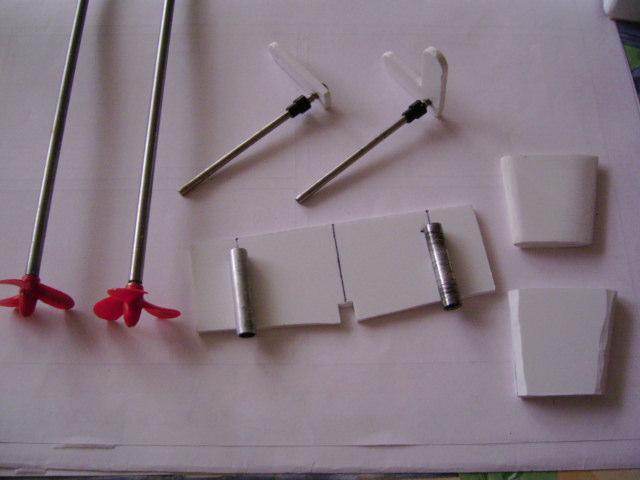

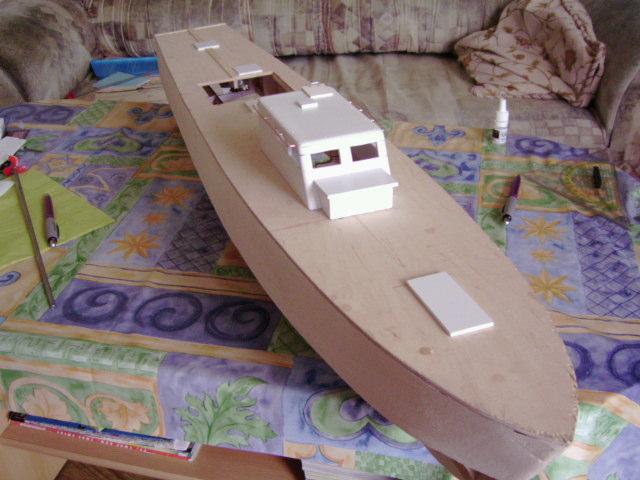

Kolejna porcja zdjęć z budowy:

[Irek350]

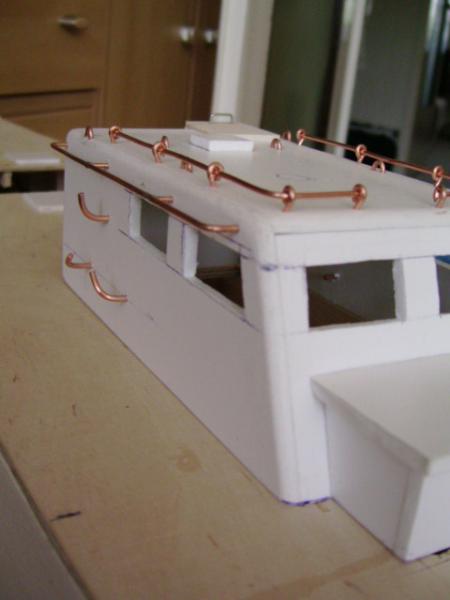

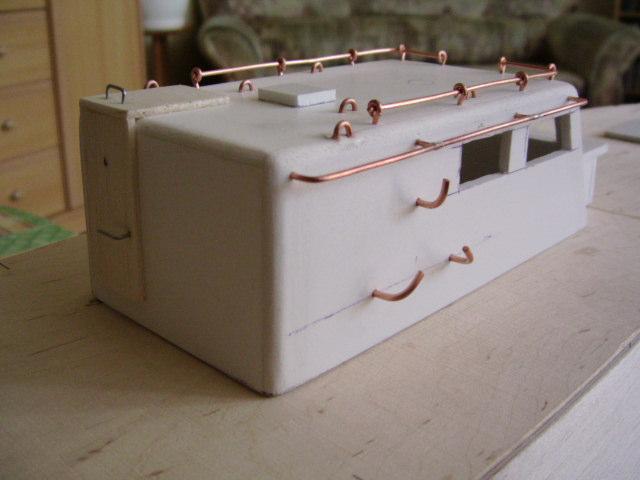

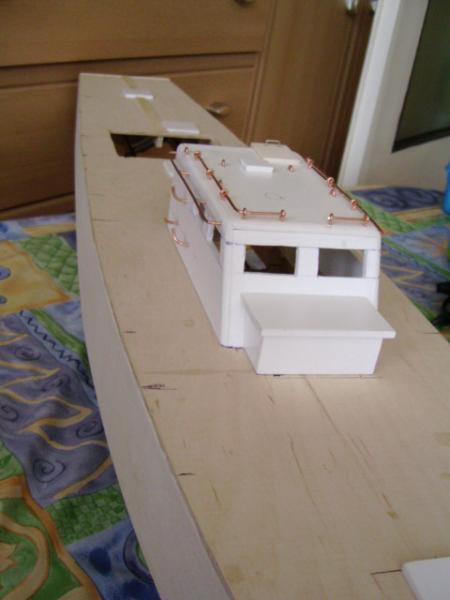

Pojawiło się kilka elementów na nadbudówce.

[kagra]

No widzę że model będzie szybciej ukończony niż planowałeś.Praca wre pełną parą.:) :)

[stefan]

No, no coraz fajniej to zaczyna wyglądać, już sie nie mogę doczekać kiedy będzie pomalowane:)

[JurekBin]

I mam nadzieję, że jakiś filmik z pływania też się pojawi na Kodze.
:)

[Irek350]

Mam pytanie do szanownych kolegów - gdzie mógłbym znaleść informacje na temat kolorów i rodzaju lamp "pozycyjnych" stosowanych na naszych okrętach.
Przepraszam jeśli użyte słowo "pozycyjne" jest nieodpowiednie.
Chodzi mi o lampy na dziobie i rufie, oraz na maszcie.
Czy wszystkie świecą ciągłym światłem?
Chciałbym też poznać przeznaczenie poszczególnych lamp.
Pozdr.

[Budrys]

Irek350 napisał:

Mam pytanie do szanownych kolegów - gdzie mógłbym znaleść informacje na temat kolorów i rodzaju lamp "pozycyjnych" stosowanych na naszych okrętach. . . .
. . . Czy wszystkie świecą ciągłym światłem?
Chciałbym też poznać przeznaczenie poszczególnych lamp.

Większość pływania odbywa się w warunkach pokojowych i obowiązują, skrótowo rzecz ujmując, ogólne przepisy nawigacyjne (topowe, lewa/prawa burta itd). Odpowiednio migające (zmienne) to przede wszystkim aldis - reflektor z żaluzjami (może teraz już jakieś nowe rozwiązanie techniczne) do wymiany korespondencji oraz światła sygnalizujące jakąś specjalną sytuację (tu też i układ stałych). Może coś przegapiłem? Co i jak w tej sprawie można znaleźć w specjalistycznej literaturze encyklopedyczno-poradnikowej typu: kalendarz morski, encyklopedia o profilu "morza, statki i okręty" oraz oczywiście podręcznik sygnalisty i przepisy ruchu morskiego oraz wewnętrzne instrukcje wojskowe! Wybór jest więc dosyć szeroki!:evil:
Tak z marszu:
http://www.nauticalissues.com/light-ship.html
http://rafa.wsm.gdynia.pl/~sw/sygnal/spec_rodz_syg.htm
