MOTORÓWKA

[ryszardb]

Podsyłam rysunek żurawika grawitacyjnego Jakie są stosowane do dziś


Jak potrzeba mam jeszcze inne.


Szczęśliwego Nowego Roku !!!

[rekmak]

W moim przypadku żurawiki wyglądają jak na rysunku.


[ryszardb]

Ten żurawik jest przystosowany do modelu. Jest bardzo uproszczony. Przejrzałem starsze typy żurawików i takowego nie znalazłem. Jest dużo podobnych.

Zurawiki rysunki.png (135.29 KiB) Przejrzano 907 razy

żurawiki grawitacyjne.png (608.68 KiB) Przejrzano 907 razy

Pozdrowienia Ryszard

[rekmak]

Dzięki bardzo. Coś wykombinuję. Plany są mało dokładne, tak, że model nie będzie na zawodach.
Do obejrzenia film Zbudowane przeze mnie modele statków w tytule Filmy modelarskie na pfmrc.eu

[rekmak]

Z żurawikami sobie poradzę. Zrobiłem windę do spuszczania szalup ale tak, żeby wyglądało, że jest funkcjonalnie.
Natomiast brakuje mi szczegółów do tych rysunków.


Hermes kotwiczna.jpg (34.65 KiB) Przejrzano 285 razy

Z 4 mniej więcej wiem. Gorzej z 10.

[ryszardb]

Wejdź na stronę Ship old windlas i kliknij grafikę
https://www.google.com/search?client=fi ... 1.25&aic=0

Pozdroweienia
Ryszard

[ryszardb]

tutaj masz windy cumownicze mooring winch
https://www.google.com/search?client=fi ... 1.25&aic=0

[rekmak]

Dzięki za linki.

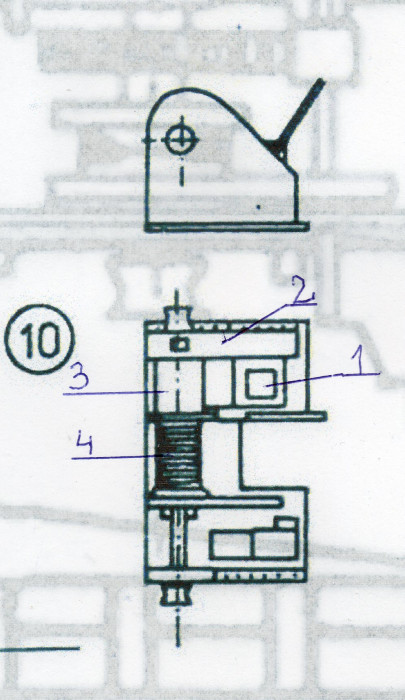

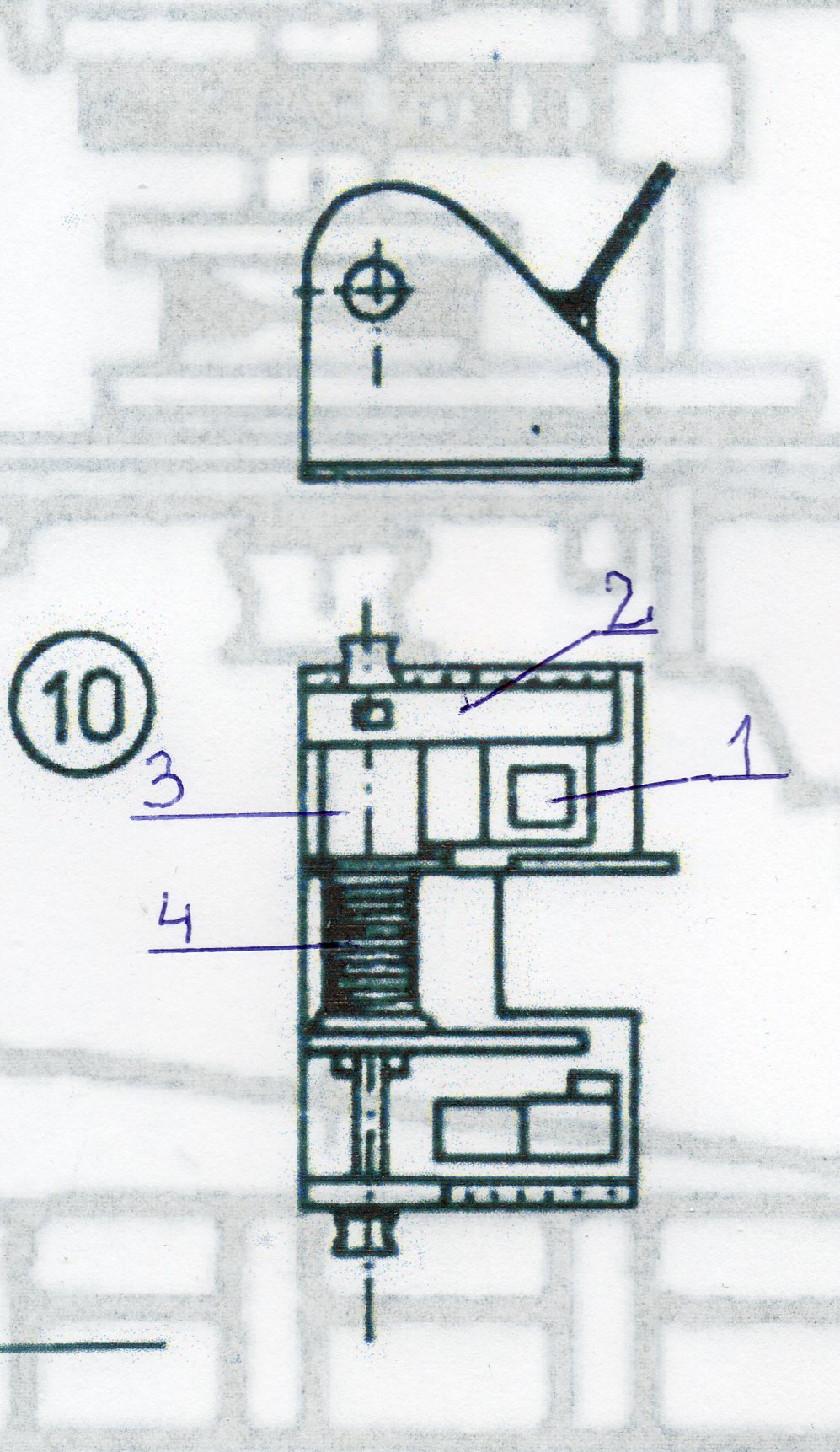

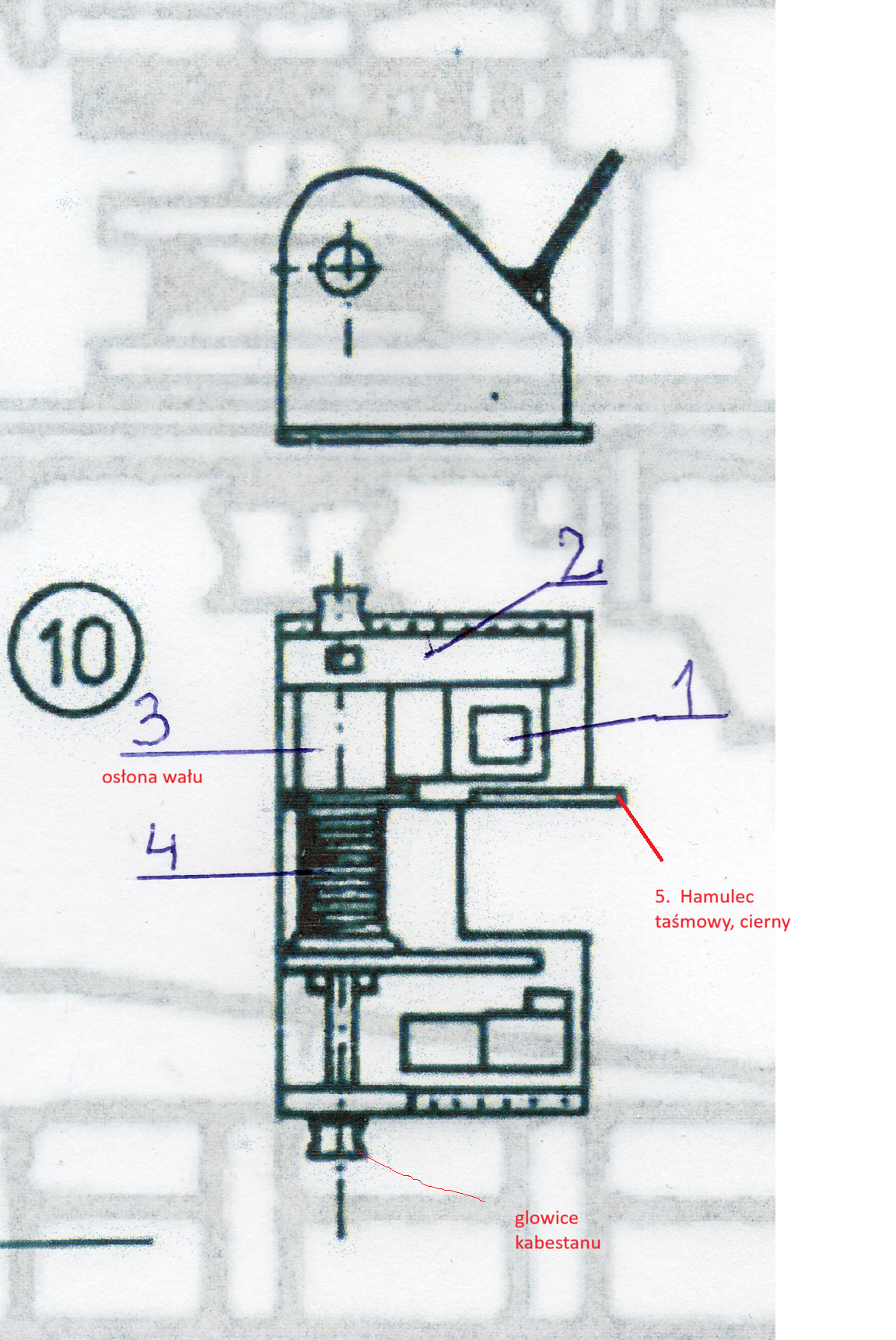

Czy tak może być prawidłowo.
1-silnik
2-przekładnia
3-nie wiem, może osłona
4-bęben do liny
Prostokąty na dole rysunku nie wiem. Mogę pominąć.
Oglądałem różne zdjęcia modelu Hermesa. Jest zupełna dowolność.
