Witam wszystkich.
Po długich namysłach postanowiłem umieścić relację z mojej letniej zabawy.
Wiosną wziąłem się za budowę pasażerskiego stateczku z kilku powodów:
- trochę się zatkałem przy wiązaniu „sznurków” w moim podstawowym modelu – to jest USS Constitution. Lecz o tym we właściwej relacji.
- kiedyś postanowiłem spróbować zrobić coś do pływania, a nie do stania w gablocie.
- wybór padł na statek pasażerski żeglugi przybrzeżnej „Grażyna”, do którego to stateczku mam pewien sentyment (w dziecięcych latach odbyłem na nim „podróż” z Gdyni na Hel i z powrotem). Przed trzydziestu laty przypadkowo kupiłem Plany Modelarskie z postanowieniem, że kiedyś to zbuduję (sprawa wreszcie dojrzała). Sylwetka tego stateczku wydaje mi się całkiem zgrabna (choć trochę archaiczna), więc powinien dobrze się prezentować na wodzie.
- chciałem spróbować roboty z zupełnie nowym dla mnie materiałem, to jest z tworzywami sztucznymi.
- no, i najważniejsze: kiedyś trzeba spróbować sił w napędzie i sterowaniu RC !
I z tego ostatniego powodu moja relacja jest w dziale Radio Cuda. „Cuda” wprawdzie widziałem większe, również na naszym forum, ale „to” ma mieć radio – więc umieszczenie relacji właśnie tu jest uzasadnione.
Stateczek w oryginale miał 30,6 m długości, 7,2 m szerokości, wyporność 130 BRT, zabierał na pokłady 355 pasażerów, a na dziobowym pokładzie woził wysoki maszt antenowy z rejką, jako relikt minionej epoki w budowie okrętów. Osiągał prędkość ok. 10 w. Zbudowano go w 1927 r. w Howaldtswerke A. G. Przed wojną pływał jako „Schilksee” w kilońskiej żegludze przybrzeżnej, a po wojnie trafił do Polski jako część reperacji wojennych dla Związku Radzieckiego, który podzielił się z nami. Po remontach i przebudowach pływał w "Gryfie" na pasażersko-wycieczkowej linii Gdynia - Hel do 1964 r.
Pamiętając przestrogi kolegów, że coś, co ma pływać powinno być wodoodporne,jako podstawowy materiał wybrałem spieniony PCV grub. 3 i 5 mm. Bardzo dobrze się skleja klejami CA i łatwo obrabia, a najważ-niejsze – nie nasiąka wodą! Jedno jest przykre – opary kleju CA są toksyczne. Pierwsze „ostre” klejenie odchorowałem.
Poniżej kilka pierwszych fotek.
"Grażyna"- statek żeglugi przybrzeżnej
- woj195
- Posty: 95
- Rejestracja: 04 gru 2010, 21:56
"Grażyna"- statek żeglugi przybrzeżnej
- Załączniki
-
- IMG_3748.JPG (78.85 KiB) Przejrzano 11929 razy
-
- IMG_3745.JPG (62.73 KiB) Przejrzano 11929 razy
-
- IMG_3744.JPG (66.84 KiB) Przejrzano 11929 razy
-

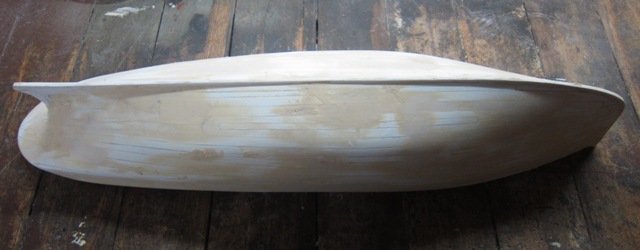

- Poszywanie kadłuba szło dość szybko (… no, może z wyjątkiem rufy)
- IMG_1481.JPG (55.43 KiB) Przejrzano 11929 razy
-
- IMG_0986.JPG (101.21 KiB) Przejrzano 11929 razy
-
- IMG_0970.JPG (82.77 KiB) Przejrzano 11929 razy
-
- IMG_0958.JPG (47.99 KiB) Przejrzano 11929 razy
-
- IMG_0957.JPG (107.25 KiB) Przejrzano 11929 razy
- Irek350
- Posty: 137
- Rejestracja: 04 gru 2010, 21:56
- Lokalizacja: {"name":"Polska Pozna\u0144","desc":"","lat":"","lng":""}
Re: "Grażyna"- statek żeglugi przybrzeżnej
A propo oparów to kiedyś nabyłem takie coś:

Sprawdza się bardzo dobrze przy lutowaniu to może i przy klejeniu coś pomoże.

Sprawdza się bardzo dobrze przy lutowaniu to może i przy klejeniu coś pomoże.
- rychenko
- Posty: 681
- Rejestracja: 04 gru 2010, 21:56
Re: "Grażyna"- statek żeglugi przybrzeżnej
Witam
Zapowiada się ładny model .co do materiału PCV faktycznie nie nasiąka ale tak sklejony kadłub ma pewną wadę niestety lubi spękać na łączeniach , przerabiali już ten temat koledzy z forum , dla pewności dobrze by było zabezpieczyć go laminatem .
Zapowiada się ładny model .co do materiału PCV faktycznie nie nasiąka ale tak sklejony kadłub ma pewną wadę niestety lubi spękać na łączeniach , przerabiali już ten temat koledzy z forum , dla pewności dobrze by było zabezpieczyć go laminatem .
Pozdrawiam Ryszard
- jeskom
- Posty: 269
- Rejestracja: 26 paź 2011, 23:07
Re: "Grażyna"- statek żeglugi przybrzeżnej
Rychenko ma rację. Mój pierwszy model IRA też tak budowałem. Potem trzeba to było porządnie doszlifować i dać tonę szpachli bo niby prosto a jednak całość krzywa była. Od tamtego momentu polecam robienie kopyta i laminowanie, zdecydowanie mniej pracy to kosztuje a efekty o wiele lepsze.
Także wysmaruj to żywicą i nałóż paski tkaniny szklanej, wzmocni to konstrukcję.
Także wysmaruj to żywicą i nałóż paski tkaniny szklanej, wzmocni to konstrukcję.
- woj195
- Posty: 95
- Rejestracja: 04 gru 2010, 21:56
Re: "Grażyna"- statek żeglugi przybrzeżnej
Witam Kolegów.
Cieszę się z Waszego zainteresowania i doceniam troskę o dobrą jakość roboty.
Macie rację: na sklejeniach rzeczywiście pękało, szczególnie podczas obracania przy szlifowaniu. Też wpadłem na pomysł podlaminowania i oczywiście tak zrobiłem a podejrzane miejsca klejone dodatkowo naszprycowałem CA.
A co do szpachlowki, to nie potrzebowałem jej dużo. Zwichrowania kadłuba uniknąłem, używając przy ustawianiu wręg, specjalnie zrobionych kątowników mocowanych do płaskiej deski. Udało się.
Pozdrawiam
Wojciech Łączyński
Cieszę się z Waszego zainteresowania i doceniam troskę o dobrą jakość roboty.
Macie rację: na sklejeniach rzeczywiście pękało, szczególnie podczas obracania przy szlifowaniu. Też wpadłem na pomysł podlaminowania i oczywiście tak zrobiłem a podejrzane miejsca klejone dodatkowo naszprycowałem CA.
A co do szpachlowki, to nie potrzebowałem jej dużo. Zwichrowania kadłuba uniknąłem, używając przy ustawianiu wręg, specjalnie zrobionych kątowników mocowanych do płaskiej deski. Udało się.
Pozdrawiam
Wojciech Łączyński
- futaba
- Posty: 116
- Rejestracja: 04 gru 2010, 21:56
- Lokalizacja: {"name":"","desc":"","lat":"","lng":""}
- Kontakt:
Re: "Grażyna"- statek żeglugi przybrzeżnej
Na początku lat '90 mój kolega z modelarni zbudował ten model w wersji RC. Stateczek faktycznie urokliwy i bardzo ładnie prezentuje się na wodzie, ale trzeba z nim bardzo uważać. Kolega budując zrobił dość ciężką górę i kilka razy model fiknął na wodzie grzyba. Więc przestrzegam i zasiadam na grzędzie pilnie obserwując budowę

Pozdrawiam
Grzegorz Jermołaj
Pływające i latające RC.
Grzegorz Jermołaj
Pływające i latające RC.
-
- Posty: 57
- Rejestracja: 21 lis 2011, 18:53
Re: "Grażyna"- statek żeglugi przybrzeżnej
Dobrze jest położyć drugą warstwę pasków ale zmieni się wymiar. Zaraz na początku kłaść na zakładkę. Nadbudówka z HIPSu.
- woj195
- Posty: 95
- Rejestracja: 04 gru 2010, 21:56
Re: "Grażyna"- statek żeglugi przybrzeżnej
Witam,
poniżej dalsza część mojej relacji, a właściwie sprawozdania.
Pozdrawiam
Wojciech Łączyński
poniżej dalsza część mojej relacji, a właściwie sprawozdania.
Pozdrawiam
Wojciech Łączyński
- Załączniki
-
- IMG_4861.JPG (71.56 KiB) Przejrzano 11488 razy
-
- IMG_4858.JPG (60.58 KiB) Przejrzano 11488 razy
-
- Trochę myślenia poświęciłem podziałowi nadbudówek. Rufowa nadbudówka wraz z pokładem tworzy jeden element, a główna – z pokładami i sterówką – drugi zdejmowany człon. Nieruchomy pozostanie tylko maszt dziobowy, który podtrzymywać będą wanty, sztag i achtersztagi. Antenę rozpiętą nad pokładami muszę zrobić odczepianą.
Mocowanie tych elementów rozwiązałem przy pomocy magnesów neodymowych, które świetnie się spisują w roli zatrzasków. - IMG_4857.JPG (70.22 KiB) Przejrzano 11488 razy
-
- Pierwsza przymiarka elementów napędu i sterowania. Dziękuję kolegom Andrzejowi Antosiewiczowi, Sławkowi Kromerowi i Andrzejowi Koryckiemu za pomoc w rozgryzaniu tajników napędu i sterowania RC. Byłem zupełnie surowy, a teraz już trochę wiem.
- IMG_4167.JPG (53.5 KiB) Przejrzano 11488 razy
-
- Pokłady wykonałem wielokrotnie opisywaną na naszym forum metodą. Listewki ( chyba z drewna olchowego) przyklejone krawędzią do czarnego papieru, następnie oszlifowane i poobcinane na wymiar. Ułożone wg schematu także opisanego już. Po przyklejeniu szlifowane i cyklinowane. (Cyklinowanie nie zostawia pyłku na powierzchni i nie zaciemnia czarnych szczelin). Na koniec kilkukrotnie lakierowane wodoodpornym lakierem jachtowym. Spodnią stronę pokładów pomalowałem lakierem epoksydowym dla nadania wodoodporności. Obcięte krawędzie pokładów także zabezpieczyłem epoksydem.
- IMG_3754.JPG (84.17 KiB) Przejrzano 11488 razy
-
- Szpachlowanie szpachlówką epoksydową.
- IMG_3755.JPG (43.63 KiB) Przejrzano 11488 razy
-
- IMG_3753.JPG (63.27 KiB) Przejrzano 11488 razy
-
- Po wstępnym szlifowaniu.
- IMG_3751.JPG (64.39 KiB) Przejrzano 11488 razy
-
- IMG_3749.JPG (74.11 KiB) Przejrzano 11488 razy
- woj195
- Posty: 95
- Rejestracja: 04 gru 2010, 21:56
Re: "Grażyna"- statek żeglugi przybrzeżnej
Witam Kogowiczów,
poniżej dalsza część mojej relacji.
Pozdrawiam
Wojciech Łączyński
poniżej dalsza część mojej relacji.
Pozdrawiam
Wojciech Łączyński
- Załączniki
-
- IMG_4920.JPG (66.63 KiB) Przejrzano 11269 razy
-
- IMG_4919.JPG (70.26 KiB) Przejrzano 11269 razy
-
- IMG_4918.JPG (65.77 KiB) Przejrzano 11269 razy
-
- IMG_4921.JPG (68.72 KiB) Przejrzano 11269 razy
-
- Łoże do mocowania regulatora. Z uwagi na dość znaczne rozmiary, musiałem go umieścić w większej "dziurze".
- IMG_4922.JPG (80.2 KiB) Przejrzano 11269 razy
-
- A to, wspomniane w poprzedniej relacji, magnesy neodymowe. Trzymają tak mocno, że można podnieść cały model.
- IMG_4863.JPG (77.87 KiB) Przejrzano 11269 razy
-
- IMG_4862.JPG (79.49 KiB) Przejrzano 11269 razy
-
- Ostatnie chwile przed nieodwracalnym przyklejeniem pokładu. W środku serwo (chyba RG9?) oraz silnik kl. 380 6 - 12V.
- IMG_4865.JPG (73.89 KiB) Przejrzano 11269 razy
-
- Przymiarka balastów odbyła się na wodzie.
- IMG_4864.JPG (73.93 KiB) Przejrzano 11269 razy
- woj195
- Posty: 95
- Rejestracja: 04 gru 2010, 21:56
Re: "Grażyna"- statek żeglugi przybrzeżnej
Witam Kogowiczów,
poniżej kolejna część mojej relacji.
Pozdrawiam
Wojciech Łączyński
poniżej kolejna część mojej relacji.
Pozdrawiam
Wojciech Łączyński
- Załączniki
-
- IMG_4934.JPG (66.56 KiB) Przejrzano 11058 razy
-
- „Męki” klejenia. Jako spoiwa użyłem żywicy epoksydowej.
- IMG_4933.JPG (76.02 KiB) Przejrzano 11058 razy
-
- Wyznaczenie linii wodnej.
- IMG_4932.JPG (44.98 KiB) Przejrzano 11058 razy
-
- Ramki okienek i drzwi wyciął mi znajomy „lasernik” z kartonu 0,4 mm. (HIPS podobno nie da się ładnie wypalić). Wycięte okienka musiałem więc zaimpregnować CA, a następnie pomalować. Po przyklejeniu całość była ponownie malowana akrylem w sprayu.
- IMG_4931.JPG (59.02 KiB) Przejrzano 11058 razy
-
- IMG_4930.JPG (50.18 KiB) Przejrzano 11058 razy
-
- IMG_4929.JPG (33.54 KiB) Przejrzano 11058 razy
-
- Przygotowane do malowania.
- IMG_4928.JPG (48.26 KiB) Przejrzano 11058 razy
